Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 77 cm
Débit d'air	Jusqu'à 650 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED intégré
Filtration	Filtres à charbon et filtres métalliques lavables
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à nettoyer tous les 3 mois, remplacement des filtres à charbon selon utilisation
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans
Accessoires inclus	Kit de montage, filtres métalliques

FOIRE AUX QUESTIONS - Inspiration 2 770 ROBLIN

Comment nettoyer les filtres de la hotte ROBLIN Inspiration 2 770 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez doucement avec une éponge non abrasive, rincez à l'eau claire et laissez sécher avant de les remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord si la hotte est bien branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment régler la vitesse d'aspiration de la hotte ?

Utilisez les boutons de commande situés sur le panneau de contrôle de la hotte pour ajuster la vitesse d'aspiration. Il y a généralement plusieurs niveaux de vitesse pour s'adapter à vos besoins.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation de la hotte, surtout à des vitesses élevées. Cependant, si le bruit est excessif ou inhabituel, vérifiez que les filtres sont propres et que la hotte est correctement installée.

Quelle est la puissance d'aspiration de la ROBLIN Inspiration 2 770 ?

La ROBLIN Inspiration 2 770 a une puissance d'aspiration maximale de 650 m³/h, ce qui la rend efficace pour éliminer les odeurs et les fumées de cuisson.

Comment remplacer l'ampoule de la hotte ?

Pour remplacer l'ampoule, débranchez d'abord la hotte. Retirez le couvercle de l'ampoule en tournant dans le sens inverse des aiguilles d'une montre, puis remplacez l'ampoule par une nouvelle ampoule de même type. Remettez le couvercle en place et rebranchez la hotte.

Est-ce que la hotte ROBLIN Inspiration 2 770 peut fonctionner en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage. Assurez-vous d'installer un filtre à charbon pour purifier l'air avant qu'il ne soit recirculé dans la cuisine.

Où puis-je trouver des pièces de rechange pour ma hotte ?

Les pièces de rechange pour la ROBLIN Inspiration 2 770 peuvent être commandées auprès du service après-vente de ROBLIN ou auprès de détaillants spécialisés en électroménager.

MODE D'EMPLOI Inspiration 2 770 ROBLIN

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme OL?IFK.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les meilleures conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Avec ce kit, il est possible d'installer à distance le moteur de la hotte à l'intérieur de l'habitation. L'installation devra être effectuée par un personnel qualifié en accord avec les directives réglementaires édictées par les services compétents en matière de renouvellement d'air. Le fabricant ne pourra être tenu pour responsable des dégâts résultant d'une installation incorrecte ou de sa non-conformité.

1 RACCORDEMENT ÉLECTRIQUE.

- La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 x 0,75 mm² comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

- Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

- Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.

- Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).

- Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.

- Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.

- Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.

- Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.

- La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de gaz de combustion.

- L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.

- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités

psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doivent être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux dû au perçage et chevillage au plafond.

Une isolation thermique adéquate devra être prévue au cas où le moteur serait installé dans une pièce particulièrement froide pour éviter tout problème de condensation.

• La Hotte peut être installée directement sur la surface inférieure des Armoires Murales (650 mm min. depuis le Plan de Cuisson)
• Réaliser une ouverture pour l'emboîtage sur la surface inférieure de l'Armoire Murale, comme indiqué.
• Percer le dessus du meuble haut ou le fond pour l'évacuation.
• Fixer les 2 équerres à l'aide des vis fournies.
• Mettre en place le clapet anti-retour (Rep. 9) sur la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
• Emboîter l'appareil dans la découpe et le fixer sur les 2 équerres à l'aide des 4 vis fournies.

• RACCORDEMENTS

- VERSION EVACUATION EXTERIEURE

Brancher la hotte à la tuyauterie de sortie via un tuyau rigide ou flexible de ø 150 mm, au choix de l'installateur.

- Fixer le tuyau par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

- Retirer l’éventuel filtre anti-odeur au charbon actif.

- VERSION RECYCLAGE

L'air filtré est évacué dans la pièce à travers une ouverture placée sur la partie supérieure du meuble ou de la hotte.

• Percer un trou de ø 155 mm. sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de 150 mm.
• Fixer le tuyau par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• placer la cartouche à charbon actif dans son logement.
• Insérer l'appareil dans la découpe et le fixer à l'aide des vis fournies sur les équerres.

4 FONCTIONNEMENT

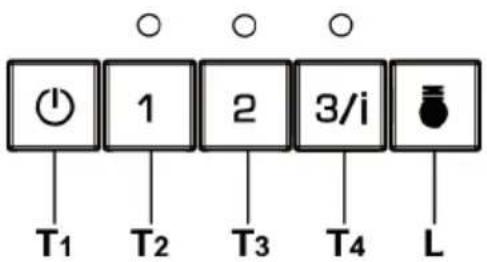

Tableau de commandes

TOUCHE	VOYANT	FONCTIONS
T1 Moteur		Éteint le moteur.
T2 Vitesse	Allumé	Met le moteur en marche en première vitesse.
T3 Vitesse	Allumé	Met le moteur en marche en seconde vitesse.
T4 Vitesse	Fixe	Appuyé brièvement, met le moteur en troisième vitesse.
	Clignotant	Appuyé pendant 2 secondes.Active la quatrième vitesse avec réglage sur 10 minutes : au terme de ce délai, le moteur retourne sur la vitesse établie en pré-cédence. Approprié pour faire face aux plus grosses émissions de fumées de cuisson.
L Lumière		Allume et éteint le dispositif d’éclairage.

5 CONSEILS D'UTILISATION.

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

- Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

- Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

- Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

- Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

- Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

- Télécommande.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correc-tement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié.

7 GARANTIE ET SERVICE APRÈS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
  • Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.

• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.
  Cette garantie ne couvre pas les consommables comme :

• L'éclairage : lampes incandescentes, halogènes ...

• Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Une lampe défectueuse entraîne l'extinction de la seconde. Veuillez dans ce cas procéder au remplacement des 2 lampes.

Inspiration depuis : Février 2010 (From)

3S_Inspiration_770_520_V2010-02

Fiche de sécurité class 1, 250 V\~ 10A 2 poles + terre.

N° série: 10/09/000001

220-240V\~50Hz 220V\~60Hz

CE

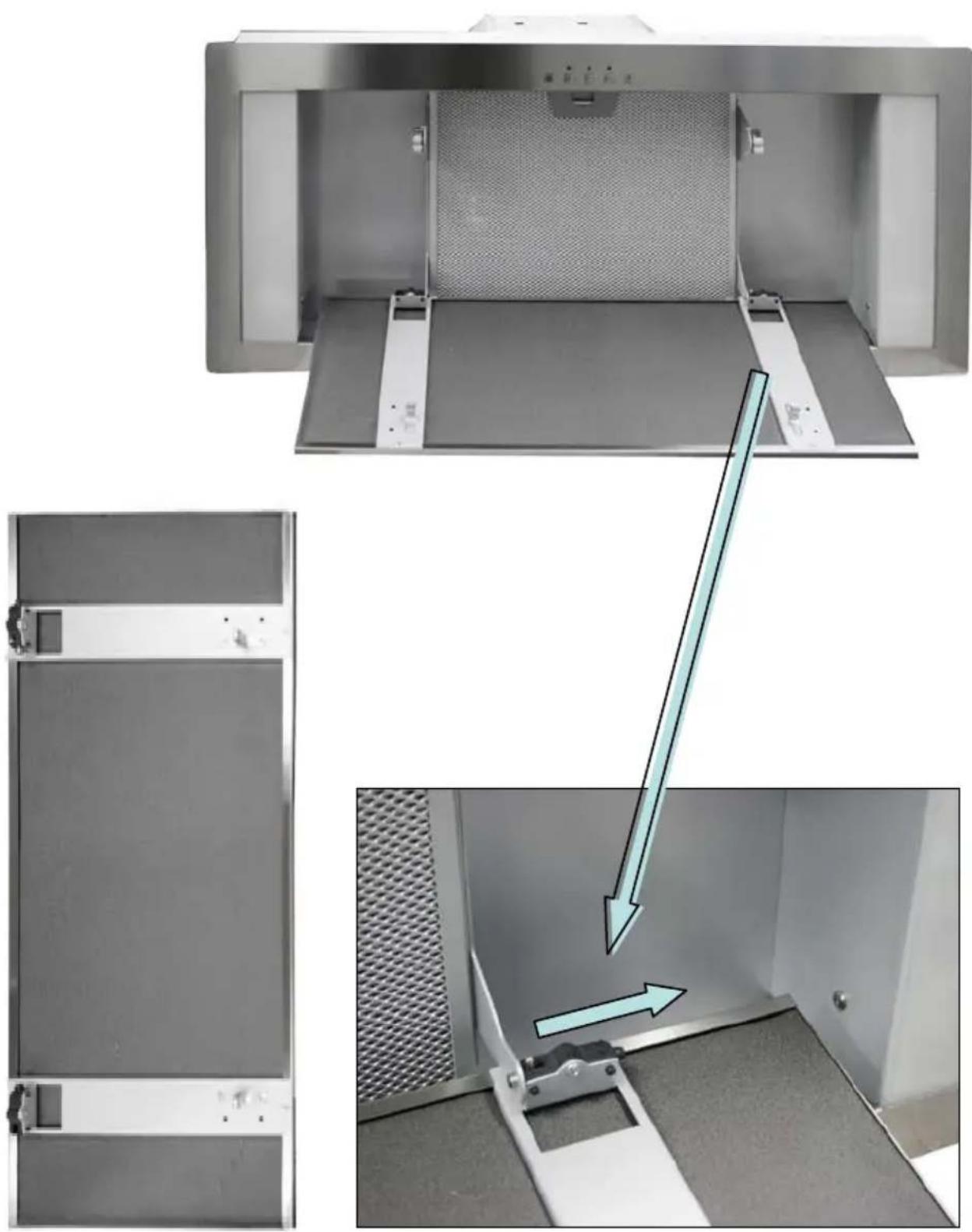

Charnière
