MANUALE UTENTE Inspiration 2 770 ROBLIN

CONSIGLI DI INSTALLAZIONE

POSA DELL' APPARECCHIO

FUNZIONAMENTO

CONSIGLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma OL?IFK .

Questo apparecchio è stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità.

Le raccomandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

Questo kit permette lo spostamento dell'aspiratore della cappa in un punto remoto all'interno dell'abitazione. L'installazione deve essere effettuata da personale specializzato, rispettando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuare. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

- La cappa è dotata di un cavo di alimentazione di tipo HOSVVF 3x 0,75 mm ^2 e comporta una spina normalizzata 10/16 A, con sistema di terra.

Protezione : classe 1. Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz.

Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa.

- Se la cappa è collegata direttamente all'impianto elettrico senza la sua spina, è necessario installare prima della cappa un interruttore omnipolare con un'apertura di contatto di 3 mm. senza interrompere ilfilo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

• Per un funzionamento ideale, vi consigliamo un'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, è formalmente vietata l'installazione di qualsiasi cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
• Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
• Qualora l'aria viziata fosse scaricata in un condotto d'evacuazione, verificare che quest'ultimo non sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica.
• Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
• In tutti i casi di installazione, fare attenzione al ricambio d'aria della cucina. I Stallare una o più griglie d'aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il locale in depressione.
• Prevedere un'aerazione sufficiente qualora un apparecchio di cottura o altro utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
• L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
  I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono essere realizzati da un installatore qualificato*

(*) Il non rispetto di questa condizione provocherà l'annullamento della garanzia del costruttore e di qualsiasi ricorso i caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una sigillatura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al fissaggio al soffitto.

Nel caso in cui l'aspiratore venga collocato in ambienti molto freddi prevedere un adeguato isolamento termico.

• La cappa puo' essere installata direttamente sul lato inferiore dei mobili da parete (ad una distanza minima di 650 mm. dal piano di cottura)
• Praticare un'apertura per l'incastro nella facciata inferiore del mobile da parete come indicato.
• Svitare le tre viti situate vicino alle lampade. Togliere il gruppo luci per accedere ai fissaggi del pannello di aggiustamento.
• Forare la parte superiore o la parte posteriore del mobile.
• Fissare i due supporti con le viti fornite.
• Inserire la cappa nel taglio e fissarla sui 2 quadrati per mezzo delle 4 viti fornite.
• Posizionare la valvola di non-ritorno (Rif. 9) sull'uscita dell'apparecchio. Fissare il tutto tramitecollari o nastro adesivo adeguati.

COLLEGAMENTO

VERSIONE EVACUAZIONE ESTERNA :

• Per un collegamento in versione evacuazione esterna, collegare la cappa alle tubazioni di scrico tramite un tubo rigido o flessibile di ∅ 150 mm.
• Fissare il tubo tramite collari appropriati. Il materiale necessario non è fornito.
• Togliere gli eventuali filtri al carbone attivo.

VERSIONE FILTRANTE :

• L'aria filtrata viene evacuata nel locale attraverso un'apertura situata nella parte superiore del mobile o della cappa.
• Praticare un'apertura di ∅ 155 mm. sul lato superiore del mobile.
• Collegare la flangia al foro di uscita del mobile tramite un tubo rigido o flessibile di ∅ 150 mm.
• Fissare il tubo tramite collari appropriati. Il materiale necessario non è fornito.
• Fissare i filtri al carbone attivo sui filtri metallici con i 2 x 4 fermagli.
• Collegare la cappa interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Inserire l'apprecchio nell'apertura del mobile e fissarlo ai supporti con le viti fornite.

4 FUNZIONAMENTO

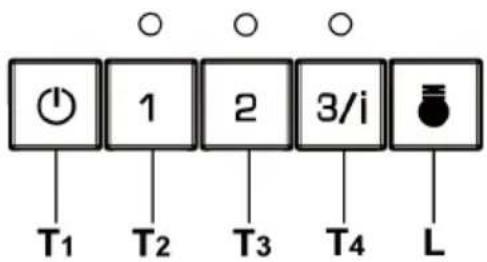

TASTO		LED	FUNZIONI
T1	Motore		Spegne il Motore.
T2	Velocità	Acceso	Accende il Motore alla Prima velocità.
T3	Velocità	Acceso	Accende il Motore alla Seconda velocità.
T4	Velocità	Fisso	Premuto brevemente Accende il Motore alla Terza velocità.
		Lampeggiante	Premuto per 2 Secondi .Attiva la Quarta velocità temporizzata a 10 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura.
L	Luce		Accende e spegne l’Impianto di Illuminazione.

5 CONSIGLI DI UTILIZZO

• Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono poco vapore, utilizzare di preferenza le velocità più basse.
• IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libere sotto una cappa funzionante. Spegnere la fiamma o ridurla al minimo per un tempo ridotto e sotto sorveglianza.

• Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

• Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

• Struttura esterna.

Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente umida. Non utilizzare mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuazione dell'aria.

• Condotto d'evacuazione.

Verificare ogni 6 mesi la buona evacuazione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuazione dell'aria viziata.

• Illuminazione.

Prima di effettuare qualsiasi intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

• telecomando.

Questo apparecchio può essere comandato elettronicamente attraverso un telecomando. È importante utilizzare per il telecomando pile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Queste pile garantiscono lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando fino alla scarica completa . Non riporre il telecomando in prossimità di fonti di calore. Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

7 GARANZIA ED ASSISTENZA TECNICA

• In caso di anomalia di funzionamento, avvisare il vostro installatore il quale dovrà verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.
  • Staccare la spina dell'apparecchio.
• Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di questa prescrizione potrebbe compromettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
• Per ordinare i pezzi di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
• Solo la fattura d'acquisto farà fede ai fini dell'applicazione della garanzia contrattuale.

Questa garanzia non copre: - L'illuminazione : lampade ad incandescenza, alogene.

- I filtri.

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativa alla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il simbolo significa che il prodotto è tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono esere riciclati e riutilizzati.Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.

Une lampada diffettosa provoca la spegnimento della seconda. In questo caso si consiglia di procedere alla sostituzione delle due lampade.

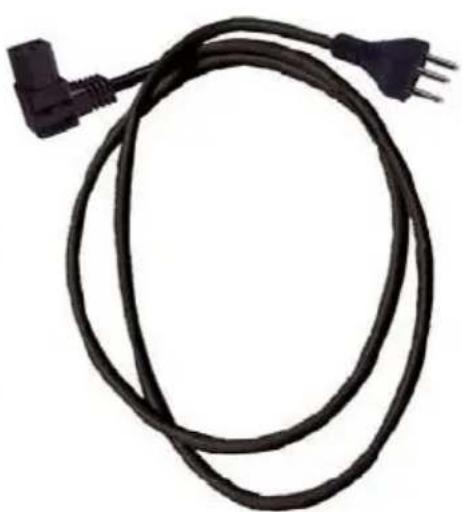

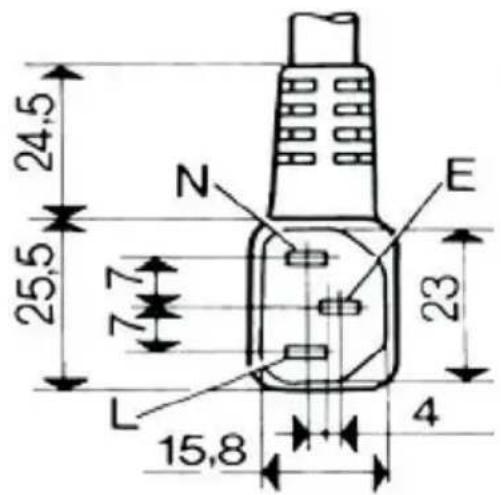

Spira di sicurezza classe 1, 250 V\~ 10A 2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

24,5 25,5 7 7 L 15,8 N E 23 4
