Caractéristiques	Détails
Type de produit	Hotte de cuisine
Modèle	ROBLIN Atrium2 Verre 900
Dimensions	900 mm de largeur
Type d'aspiration	Extraction et recyclage
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Installation	Murale, avec kit de montage inclus
Consommation énergétique	Classe énergétique A
Niveau sonore	Max 65 dB(A)
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité
Garantie	2 ans
Informations supplémentaires	Design moderne en verre, facile à utiliser avec commandes tactiles

FOIRE AUX QUESTIONS - Atrium2 Verre 900 ROBLIN

Comment nettoyer le filtre de la hotte ROBLIN Atrium2 Verre 900 ?

Pour nettoyer le filtre, retirez-le délicatement de la hotte, puis plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-le à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de réinitialiser la hotte en la débranchant puis en la rebranchant après quelques minutes.

La hotte émet un bruit anormal, que dois-je faire ?

Un bruit anormal peut être causé par un filtre encrassé ou un moteur défectueux. Vérifiez d'abord le filtre et nettoyez-le si nécessaire. Si le bruit persiste, contactez un technicien qualifié pour un diagnostic.

Comment installer la hotte ROBLIN Atrium2 Verre 900 ?

Pour installer la hotte, suivez les instructions du manuel d'utilisation. Assurez-vous que la hotte est fixée solidement au mur et que le conduit d'évacuation est correctement installé.

Quel est le niveau de puissance d'aspiration de la hotte ?

La hotte ROBLIN Atrium2 Verre 900 a un niveau de puissance d'aspiration allant jusqu'à 700 m³/h, ce qui la rend efficace pour éliminer les odeurs et les fumées de cuisson.

Est-ce que la hotte dispose d'un éclairage intégré ?

Oui, la hotte ROBLIN Atrium2 Verre 900 est équipée d'un éclairage LED intégré pour illuminer votre plan de cuisson.

Comment réguler la puissance d'aspiration de la hotte ?

La hotte dispose de plusieurs niveaux de puissance. Utilisez le panneau de commande pour sélectionner le niveau souhaité en fonction de vos besoins de cuisson.

Y a-t-il une garantie sur la hotte ROBLIN Atrium2 Verre 900 ?

Oui, la hotte est généralement livrée avec une garantie de deux ans contre les défauts de fabrication. Veuillez consulter le manuel pour plus de détails.

Comment savoir si le filtre à charbon doit être remplacé ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois, ou plus souvent si vous cuisinez fréquemment. Si vous remarquez une diminution de l'efficacité de la hotte, cela peut également indiquer qu'il est temps de le changer.

MODE D'EMPLOI Atrium2 Verre 900 ROBLIN

Nous vous remercions de la confiance que vous nous avons accordée enCHOISnant un appeareil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'instructor, l'utiliser et l'entrenir dans les valeurs conditions.

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descriptions d'accessoires ne figurant pas dans votre apparéil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas etre interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controllee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exposé à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus pres de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effetuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la piece où est installée la hotte.
• La dépression maximum cree dans la piece doit etre infereur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
  L'appareil doit etre positionne de telle facon que la fiche d'alimentation soit accessible.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent etre surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installer r^* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre biensoon d'employer les chevilles adaptées au support, se renseigner au pres des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

1) Tracer sur la paroi une verticale jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig.1 & 2, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties.

2) Positionner le support de conduit (Fig. 1 & 2, Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux troughs avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l'aide des vis (12a) 4.2 x 44,4 et des chevilles fournies. Puis positionner et fixer comme indiqué Fig. 2 le second support (Rep. 2) pour une hauteur standard de haut de conduit de 450 mm.

3) Définir la position des trous de fixation Fig. 1 & 2, Rep. 1:

Marquer un point sur la ligne verticale à une distance du plan de cuisson de :

d = 945 min (mesure sans crédence).

d = hauteur credence +295~mm (mesure avec credence).

La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3).

Tracer sur le point marqué une ligne horizontale parallèle au plan de cuisson. Effectuer sur la paroi les deux trous 1 avec un foret 08mm . Insérer les chevilles et visser les vis 4.2× 44,4 fournies en laissant un espace de 5 - 6mm nécessaire pour l'accrochage du corps de la hotte (Fig. 3a). Il sera possible d'effectuer de petits ajustages au moyen des vis de réglage de la hotte (Voir Montage du corps de la hotte). La hotte peut avoir une excursion maximum de 16mm .

Credence (Option): La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas par la hauteur de la credence Rep B et par l'eventuel dosseret du plan de travail. La credence doit être montée avant le corps de la hotte et si l'on désire la fixer contre le mur tant en haut qu'en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu'il s'agit d'une opération compliquée, elle doit être effectuee exclusivement par l'installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finale des meubles.

4) Montage du corps de la hotte: Avant d'entrepreneire l'installation, il est nécessaire de régler les étriers du support en tournant dans le sens des aiguilles d'une montre les vis de réglage Vr jusqu'en fin de course (Fig. 3b). Accrocher le corps (Rep. 5) sur les deux vis 1 précédemment installées (Fig. 3a). Mettre la hotte de niveau en tournant les vis de réglage Vr et compléter le serrage des vis 1.

5) Raccordement

Pour la version Evacuation Extérieure :

a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible (Fig. 5) à l'évacuation extérieure et la sortie de l'appareil (Rep. 6). Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
b- Enlever les filtres àGRAISSÉ et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4).Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
c- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 x 9.5 fournies.
d- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latoralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 × 9.5 fournies.
- Pour la version Recyclage:

a- Fixer le support (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig.7, rep. 2). Inserer latérielement les rallonges raccord (Rep.G) sur le déflecteur (Rep. R). S'assurer que la sortie des rallonges raccord se trouve au niveau des ouies du conduit aussi bien en horizontal qu'en vertical.
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
c- Enlever les filtres àGRAISSÉ et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
d- Enlever les filtres métalliques et placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 8).
e- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 × 9.5 fournies.
f- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 × 9.5 fournies.

4 FONCTIONNEMENT

a) Configuration

Evacuation extérieure ou recyclage :

Viete hotte est programmée pour fonctionner en mode évacuation exterieure. Si vous souhaitez l'utiliser en mode recyclage, vous doivent impérativement la configurer suivant la procédure suivante :

Mise en recyclage (l'air est filtré puis renvoyé dans la cuisine) :

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'àux clignotements des 5 leds :

Deux clignotements des 5 leds indiquent l'enregistrement de la mise en recyclage.

Retour en mode évacuation ( L'air est filtré puis evacuated à l'extérieur de l'habitation):

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'aux clignotements des 5 leds :

Un clignotement des 5 leds indiquera l'enregistrement de la mise en évacuation extérieure.

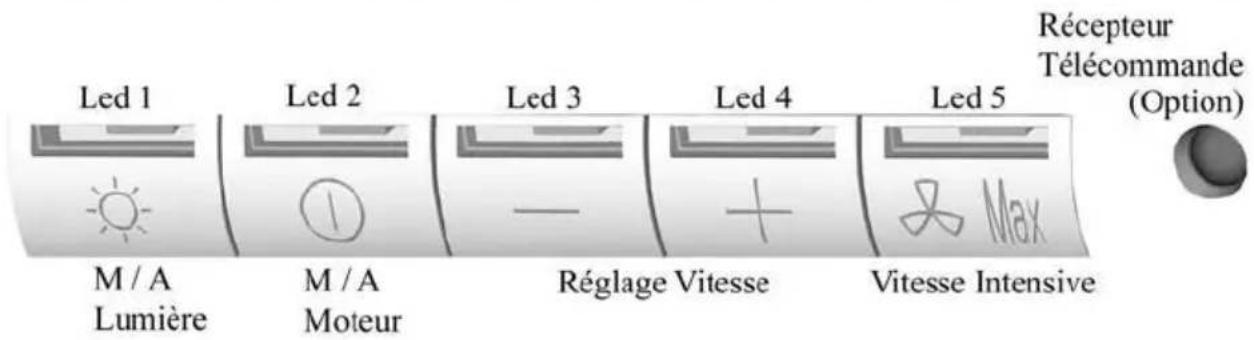

b) Fonctions de base :

Eclairage :

Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l'etat de l'éclairage

Moteur :

Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modifier le début d'aspiration de la hotte à l'aide des touches vitesse + et vitesse -, en gardant la touche enforcée jusqu'à l'obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s'allument au fur et à mesure de l'accroissement de la vitesse :

Led 2 = niveau minimum

Led 2 et 3 = niveau intermédiaire

Led 2, 3 et 4 = niveau élevé

Un débit d'aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive

(5).

c) Fonctions complémentaires :

Vitesse intensive temporisée

Pour obtenir une bonne efficacité d'évacuation, nous vous conseillons en début de cisson une période de fonctionnement en position intensive. Elle créera un flux d'air permettant de capter les premières fumées ou vapeurs des leur apparition. Pour cette fonction il convient de suivre la procédure suivante :

• Mettre le moteur en marche (touche 2), puis selectionner à l'aide des touches (+) et (-) la vitesse souhaitatione pendant la cuisson.
• Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut etre arrêtée en appuyant a nouveau sur la touche 5.

Temporisation de 5 minutes de l'arrêt de la vitesse intensive:

Par défaut cette fonction n'est pas activée.

Pour acceder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche réglage vitesse (-):

Un clignotement des Leds 2, 3, et 4 = fonction desactivée.

Deux clignotements des Leds 2, 3, et 4 = fonction activée.

Il est possible d'arrêter manuellement la vitesse intensive avant le début de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive).

Pendant cette temporisation de 5 minutes, l'indication de saturation filtres est désactivée.

Si un arrêt différé de la hotte estprogramme,la vitesse intensive commandée manuellement ou temporisée sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d'arreter manuellement la vitesse intensive avant l'arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive).

- Arrêt différé :

Cette fonction permet, après l'arrêt de la cuisson, d'évacuer les dernières fumées et odeurs résiduelles et en fin de cuisson, d'arrête totalement la hotte (moteur + éclairage).

Pour acceder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche vitesse intensive 5 :

• 2 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 5 minutes.
• 3 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 10 minutes.
• 4 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 15 minutes.
• 1 seul clignotement des leds 1 & 5 confirmera la suppression de la fonction arrêt différé.

La hotte peut ensuite etre mise en marche sur la vitesse choisie. Le clignotement des leds 2, 3, 4 (suivant la vitesse initialement prevue) indiquera que la fonction arrêt differé est bien programmée :

• 1 clignotement = arrêt après 5 minutes
• 2 clignotements = arrêt après 10 minutes
• 3 clignotements = arrêt après 15 minutes

- Indication de saturation des filtres métalliques :

Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu'il faut nettoyer les滤tres métalliques (voir paragraphe entretien)

Pour acceder à la remise à zéro de la fonction indiquant la saturation des filtres, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 confirme la remise à zéro.

- Indication de saturation des filtres charbon :

Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu'il faut remplacer les filtres charbon et nettoyer à nouveau les filtres métalliques.

Pour activer la fonction Indication de saturation filtre charbon, la lumiere doit etre et le moteur arrete. Appuyer sur la touche (+) pendant 10 secondes.

1 clignotement des LEDs 1, 2, 3, 4, et 5 = fonction désactivée.

2 clignotements des LEDs 1, 2, 3, 4, et 5 = fonction activée.

La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage)

- Configuration réception télécommande :

Votre hotte est programmée pour fonctionner sans reception telecommande. Si vous souhaitez l'utiliser avec la telecommande, vous devez impératifement la configurer suivant la procedure suivante :

Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu'au clignotement de la led 1 :

Deux clignotements de la led 1 indiquent que la télécommande est activée.

Un clignotement de la led 1 indique que la télécommande est desactivée.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V comme décrit Fig. 9. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent explode si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un contueur approprié.

5 CONSEILS D'UTILISATION.

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.
- Les fritures nécessitent une surveillance permanente, l'huile surchauffee pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a ete conu pour faciliter au maximum les operations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

• Nettoyage des filtrés métalliques.
  Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rince) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).
• Carrosserie.

Nettoyer regulierement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légerement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.
Observer les prescriptions reglementaires locales concernant l'évacuation de l'air vicié.
- Éclairage.

Avant toute intervention sur l'appareil,mettre I'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRES-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplié que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

F

• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage : lampes incandescentes, halogènes ...
- Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européen sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barree est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques-usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Fiche de sécurité class 1, 250 V~ 10A 2 poles + terre.

Numero de série
Serial number
Seriennummer
Numero di série
Numero de série
Seriennummer

FRANKE France S.A.S. 25 Rue des Rosiers - Sainte Cecile

B.P.56

50800 VILLEDIEU-LES-POELES - France

Tél. [phone] - Fax [phone] - e-mail : [e-mail]

For outside France: Tel. [phone] - Fax.: [phone] e-mail: [e-mail]
