GEBRUIKSAANWIJZING Atrium2 Verre 900 ROBLIN

Wij danken U voor de goede keuze en het vertrouwen dat U ons, Robin specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma Robin te werken.

Wij raden U aan om alvorens U de Robin afzuigkap in werkig zet deze handleiding aandachtig te lezen.

Deze gebruiksaanwijzing geldt voor verschillendeuitvoeringen van het apparaat. Het is möglichk dat er een,aantal kenmerken worden beschreven die Niet van toepassing+zijn op uw apparaat.

1 ELECTRISCHE BEDRADING

• De afzuigkap is voorzien van een HO5VVF 3 x 0,75 mm aansluitkabel met een standard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V - 60 Hz.
• Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap.
• Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3mm . tussen de polen toegestaan. tussen de polen toegestaan.

2 MONTAGE AANWIJZING

• Respecteer de minimum en maximum installmentiehoogte. Om verzekerd te zijn van een juist fonctioneren van het apparaat, dient een installmentiehoogte gespecteerd te worden van 65 cm. tot 70 cm. vanaf de kookplaat. Opgepast: het is absolutiert verboden om een afzuigkap, of inbouwfilterunit te installereren op een installmentiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden konnen vatten. De kookdamp要去it zichzelf maar het filter toe stijgen.
  Voorkom tocht, aangezien tocht luchturbulentie kan veroorzaken.
• Het is van groot belang dat de afvoerdiameter in acht worden genomen. Een apparaat met motor mag nooit worden aangesloten op een centraal ventilationsystem!
• De kookdampenogens Niet door een afvoerbuis geleid worden, welke al gebruikt worden voor de afvoer van lucht of gassen, die afkomstig zich van apparaten die op een andere vorm van energie lopen dan electriciteit.
• Plaats de kookplaat zorecht möglich onder de afzuigkap en maak het+aantal bochten in de afvoer zo gering möglich. Op deze wijze worden de meest efectieve afzuigbing bereikt.
• Zorg bij het installereren van een afzuigkap algijd dat de lucht in de ruimte regelmatig vernieuwd wordt. Bedenk waar bij dat er 1 ofmeerder luchtingangen aanwezig要去en+zijn die bezelfde diameter hebben als de afvoerbuis, zodate de ruimte Niet geheel worden leeggezogen.
• Voldoende ventilatie isoodzakelijk, zeker indien er meerere apparaten op hetzelfde moment de aanwezigte lucht uit de ruimte halen waar ook de afzuigkap hangt.
• Indien de afzuigkap worden gezrukt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig়, mag de negatieve druk in de ruimte Niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen.
• Het apparaat dient zo geinstalleerd te zichn dat de stroomtoevoer kan worden afgesloten, indien moodzakelijk.
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzig ze onder toe-zicht staan of worden geinstruendum over het gebruik van het apparaat door Personen die verantwoordelijk zijn voor hun veiligheid.

Kinderen moeten worden gecontroleerd om er zeker van te zich dat ze Niet met het apparaat spelen.

Montage en installmentie dienen door een bevoegd* vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebrukt die geschikt zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zijn Niet aansprakelijk in geval van defecte bevestigingveroorzaakt door de in de muur gemaakte boorgaten en de gebruike pluggen.

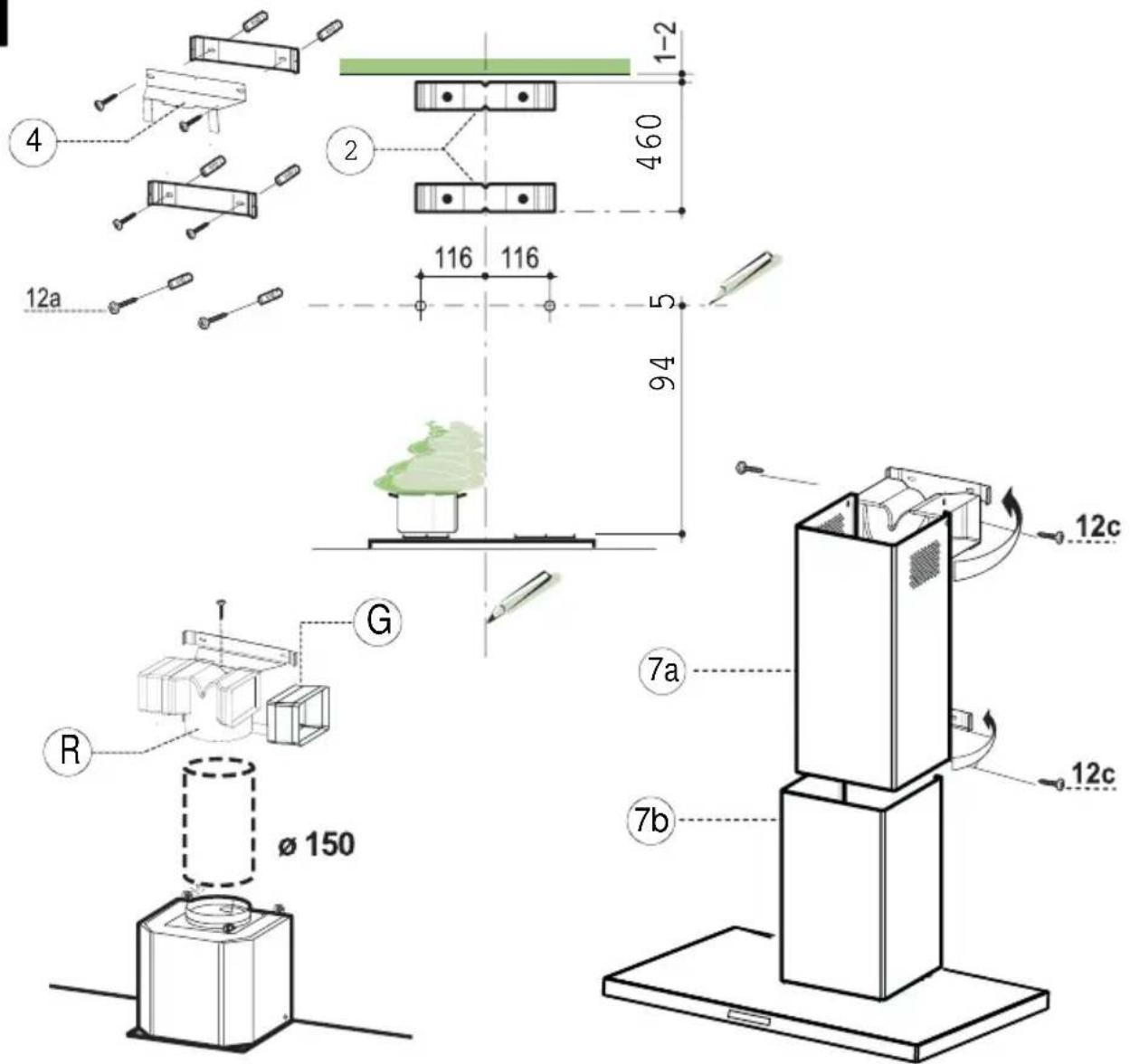

1) Teken een verticale hijn op de wand tot het plafond, midden in het gebied waarin de wasemkap要去 worden gemonteerd (Fig. 1 & 2 - Rep. 1); deze hijn dient voor de verticale uitlijning van de diverse onderdelen.
2) Zet een van de beugels 2 gegen de wand op onceveer 1-2 mm van het plafond of van de bovenkant (Fig. 1 & 2 - Rep. 2), en lijn het midden ervan (inkepingen) uit op de verticale lijn. Teken de twee gaten van de uitsparingen van de beugel op de wand. Zet de andere beugel 2 gegen de wand, en lijn hem uit met de verticale lijn op een afstand 450mm die gemeten worden zoals op Afb. 2, en gelijk is aan de hoogte van het bovenste schouwelement 7a dat bij de wasemkap geleverd is. De maat X = 450mm kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelement leverbaar is. Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand.
3) Realisatie van de bevestigingsgaten Fig. 1 & 2, Rep. 1:

Teken een punt op de verticale lijn op een afstand tot de kookplaat van:

d =945 min (maat zonder spatschem).

d =hoogte spatschem +295 mm (maat met spatschem).

De maat H is de minimum hoogte in mm van de kookplaat tot de onderkant van het frontpaneel. Trek op het getekende punt een horizontale lijn die parallel loopt aan de kookplaat. Maak twee gaten 1 in de muur met een boorpunt van 8 mm (Afb. 3a, en steek de pluggen en bevestigingsgaten in de gaten 1 (schroeven van 4,2× 44,4) . Bevestig de schroeven en LAST een ruimte van 5-6 mm vrij, die nodig is voor het vasthaken van de wasemkap. Kleine bijstellingen zich möglichk met de stelschroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximaleuitslag hebben van 16mm
Spatschem (optie): De hoogte van de wasemkap boven de kookplaat worden in dit geval bepaald door de hoogte van het spatschem B en van de eventuele opstaande rand van het blad van de onderkastjes. Het spatschem要去 worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur,要去 hij op de juiste hoogte worden gemonteerd alvorens de onderkastjes of tenminste het desbeteffende bovenblad teplaatsen. Aangezien dit een complexe handling is, mag zij uitsluitend worden uitgevoerd door de keukeninstallateur of door bekwame vakmensen die alle uiteindelijkke maten van de meubels kennen.
4) Montage van de wasemkap: Alvorens de installment te beginnen要去en de steunbeugels Vr worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze Niet verder{kennen (Fig. 3b). Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevorenaangebracht zichn (Fig. 3a). Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.
5) Aansluiting in de afzuiigende of filterende versie :

Aansluiting voor afzuiging

a- Plaats de terugslagklep (8) op de uitgang van het apparaat (6) en de wasemkap kan worden verbonden met de externe leidingen door middel van eenstarre of buigzame leiding 150 mm Fig. 5 - Rep. 6.
b- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geinstalleerd, zoals omschreiben in het hoofdstuk ELEKTRICITEIT. Wanner de elektrische verbindingen zijn gemaakt要去 de verlichting en de motoren worden getest.
c- Bovenstuk van de schouw : De twee lijnten enigszins openen Fig. 5 - Rep. 7a, ze vasthakenachter

de beugels 2 en ze weeer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven (12c) 2,9 × 9,5 .

d- Onderstuk van de schouw: De twee zijplaten van de schouw enigszins openen Fig. 5 - Rep. 7b, ze vasthakenussen het bovenstuk van de schouw en de wand en ze weer zo ver möglichsluien. Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven12c.

Aansluiting voor filtering

a- Installee het verbindingsstuk 4 in de draagbeugel 2. Verzeker uervaan dat de uitlaat van de verlengstukken van het verbindingsstuk G zowel horizontal als verticaal correspondeert met de mondstukken van de schouw.
b- Sluit het 150~mm . afvoerkanaal tussen de motor en de kanaalsplitser aan, zoals aangegeven in Fig. 7 en borg deze met afvoerkanaal klemmen, of zelfklevend tape.
c- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedings-kabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geinstalleerd, zoals omschreiben in het hoofdstuk ELEKTRICITEIT. Wanner de elektrische verbindingen zijn gemaakt要去 de verlichting en de motoren worden getest.

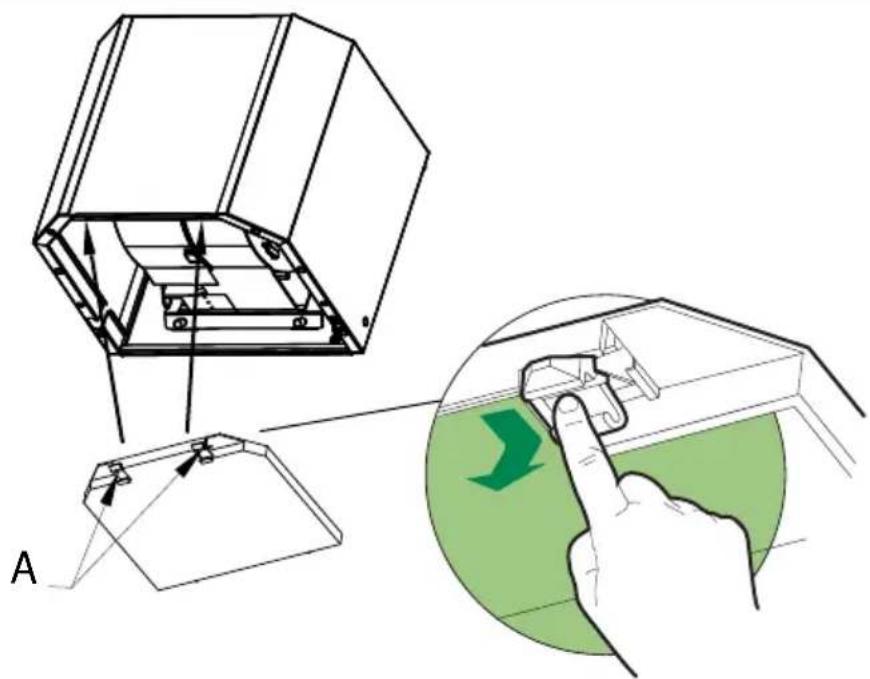

d- Plaats de charbon filters doormiddel van de tap A (Fig. 8).
e- Bovenstuk van de schouw : De twee lijnten enigszins openen Fig. 7 - Rep. 7a, ze vasthaken Achter de beugels 2 en ze werk zo ver möglichjsluiten. Aan derijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven (12c) 2,9 × 9,5 .
f- Onderstuk van de schouw: De twee zijplaten van de schouw enigszins openen Fig.7 - Rep. 7b, ze vasthakenussen het bovenstuk van de schouw en de wand en ze weer zo ver möglichsluien. Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven12c.

4 BEDIENIEG

A) CONFIGURATIE

Uitgang maar buiten of recyclage

Standaard is uw afzuigkap geprogrammeerd om+zijn afvoer maar buiten te hebben, wenst U deze op recyclage te zetten dient U dit te programmeren.

Starten van recirculatie (de verwuiDE lucht wordt door de schouw geoerd via de vetfilters en de koolstof filters en komt terug in de keuken door de roosters in de schacht).

Druk op de "+" toets (de motor en de verlichting zijn uitgeschakeld- 'OFF') totdat de 5 ledjes twee koer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor recirculatie.

Omzettenaarafzuging(de wasemschouw is geschikt voorluchtafvoerhaar buiten).

Druk op de "+" toets (de motor en de verlichting+zijn uitgeschakeld - 'OFF') totdat de 5 ledjes een keer knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor afvoer maar buiten.

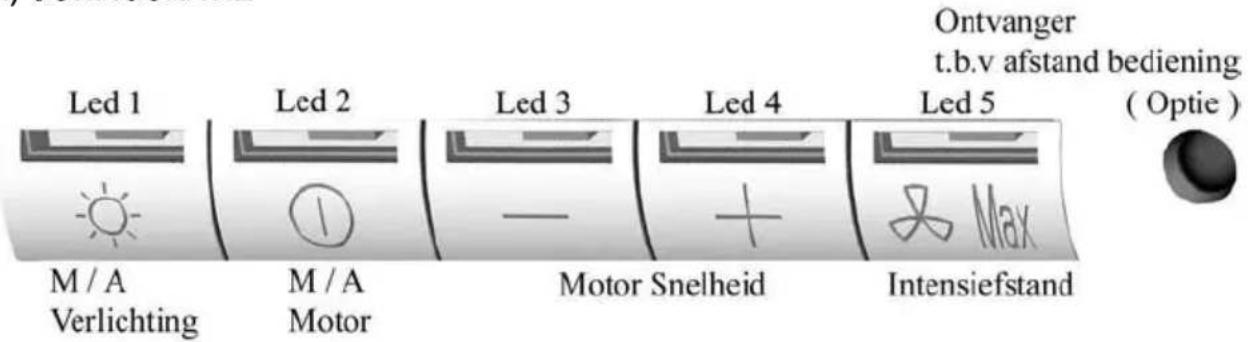

B) BASISFUNCTIES

Verlichting: Zet de verlichting aan door op toets 1 te drukken

Motor: Zet de kap in dienst door op toets 2 te drukken, met behulp van de - en + toets regelt U het

afzuigvermogen van de afzuigkap.

Door eén van deze toetsen ingedrukt te houden za de afzuigkapeer of minder vermogen krijgen.

Led 2 = minimum afzugvermögen ( bij weinig rook & damp)

Led 2 & 3 = normalaafzuiigvermogen

Led 2 & 3 & 4 = hoog afzuiigvermogen ( bij veel rook & damp)

Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen worden nu gebruikt.

C) BIJKOMENDE FUNCTIONS

Intensief stand

Voor het Beste effect geldt het advies de schouw enkele Minutes voor het koken in te schakelen (in de intensief stand). Om deze extra functie te gebruiken,(Int u het volgende doen:

• Toets led 2 "aan" om de motor aan te zetten en verander de snelheid door de + of de - te toetsen, totdat de gewenste snelheid is bereikt..
  Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uit te schakelen.

Het advies geldt, dat de intensief stand tot onceveer 5 minuten na het koken aan moet staan.

Automatisch uitschakelen.

Automatisch uitschakelen van de intensief stand na 5 minuten is möglichk.

De wasemschouw is uitgerust met deze functie, maar is nog nicht ingesteld. Om dit in te stellen,kest u het volgende doeon: De verlichting en de motor要去en uitgeschakeld zichn. Druk op de -toets totdat de leds knipperen.

• 1 keer knipperen van led 2, 3 en 4 = de functie staat uit.
• 2 keer knipperen van led 2, 3 en 4 = de functie staat aan.

Terwijl de timer van 5 minuten loopt, kan de intensief stand direct worden uitgeschakeld door led 5 in te drukken. Terwijl de timer van 5 minuten loopt, is de filterindicator uitgeschakeld. Als de functie Automatisch uitschakelen is geactiveerd, en de 5-minuten timer is nog steeds ingeschakeld, zal de intensief stand uitschakelen samen met de automatische uitschakelfunctie.

Nalooptijd :

Deze functie LAST U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in de keuken af te voeren. Bij het beeindigen van het koken zet U de afzuigkap af. Om het naloop programma aan te zetten moet de motor afstaan en de verlichting aan.

Druk op de intensief toets 5

• 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 5 min.
• 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10min
• 4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min.
• 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functie

Indicatie verzadiging van de metaal filters :

Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te geben

Dat de metaal filters dienen gereinigd te worden. (zie onderhoud)

Om deze functieteringugeteresettenlautUhetlichtbranden enmoetde motorafstaan

Druk verwolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevestigen het op nul zetten van deze functie.

Indicatie verzadiging van de carbon filters :

Na ongeveer 400 uren gebruik zal er een Led 1 kort 2 maal oplichten om aan te geben dat de carbon filters

dienen vervangen te worden.

Om deze functieteringugeteresettenlaatUhetlichtbranden enmoetde motorafstaan

Druk verzolgens op de ^+ toets gedurende 10 seconden.

Voorervanging van de carbon filters (zie recyclage)

leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie Nieteer in Dienst.

leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in Dienst.

Instellungen voor gebruik van afstandbediening :

De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze möglichkheid in te stellen, kan de functie worden geactiveerd:

Door led '1' (verlichting) in te drukken verwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit geeft aan dat de functie in werkig is.

Eén keer knipperen van led 1 betekent functie staat uit - 'OFF'.

Twee keer knipperen van led 1 betekent functie aan -ON'.

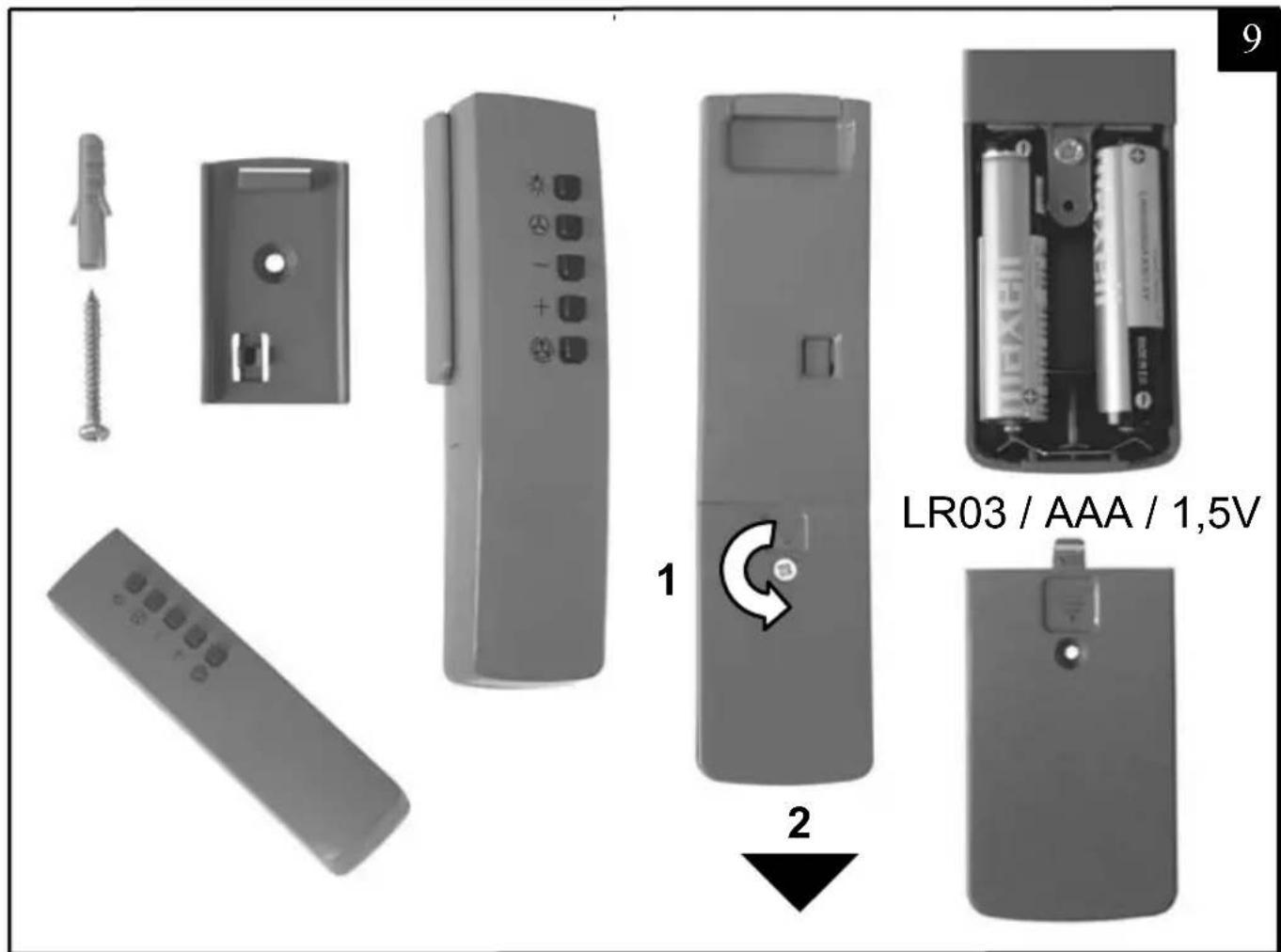

Let op! De afstandbediening werkt op standard LR03-AAA 1.5 volt zink-alkaline batterijen zoals aangegeven in figuur 9. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik van de afstandbediening. De batterijen要去 op de juiste wijze worden vermietigd en nooit worden blootgesteld aan ditte.

Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak.

5 GEBRUKSADVIES

• Om een optimale afzuiging van de kookdampen te realizeren is het aan te bevelen om het apparaat voor het koken in te schakelen en enigeijd aan te latent nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkel, is een lagere afzuigsnelheid voldoende.
• Zeer belanggrik : flambeer nooit een gerecht onder de afzuigkap!

Bij het gebruik van een gaskookplaat en een in werkig zijnde afzuigkap, mogen de branders nooit branden+zonder dat deze afgedekt worden door een pan. Schakel het gas uit, ofzet het op de laagste stand wanner de pan verwijderd worden.

• Frituurpannen dieren algnd onder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap.

6 ONDERHOUD

Schakel de stroomtoevoer alkijd uit indien er onderhoud aan wordt gepleegd.

Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat.

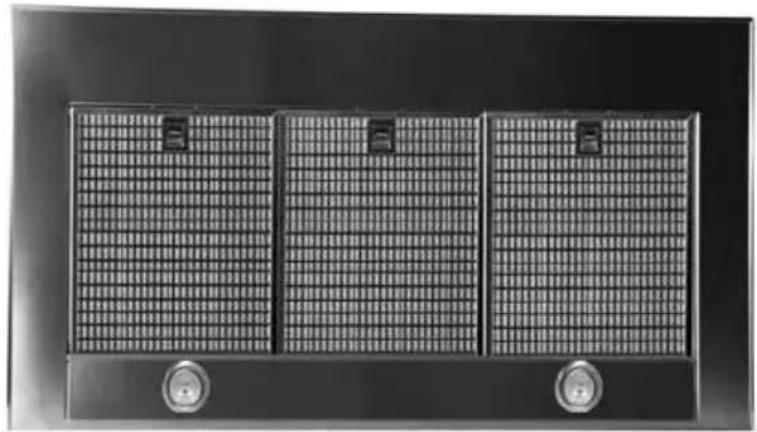

• Verwijdersen van de filters:

De filters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze können handmatig worden schoongemaaakt d.m.v. een warm sopje waarin de filters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand.

• Behuizing:

Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek worden aangeraden.

Steek geen handen of andere objecten in de luchtinlaat.

• Afvoerkanaal:

Controleer ieder half jaar of het afvoerkanaal Niet verstopt is conform de lokale regels t.a.v. luchtafvoerkanalen.

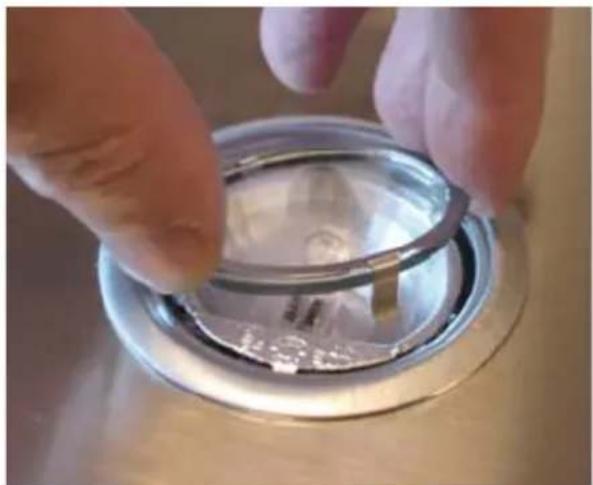

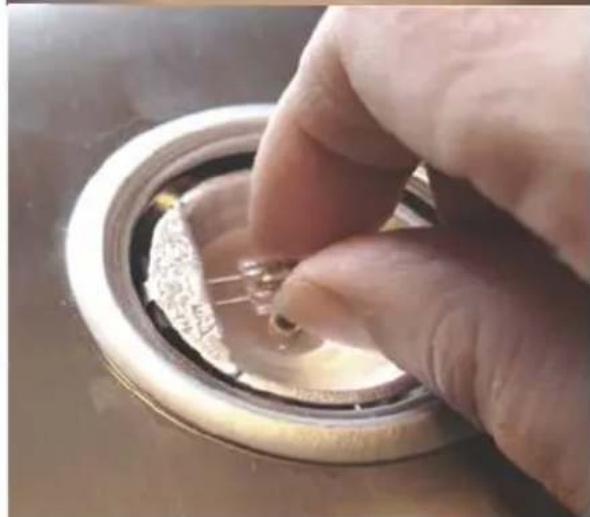

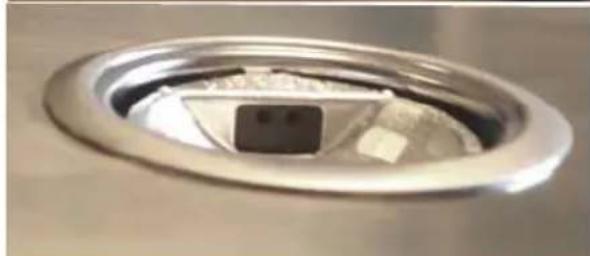

Verlichting:

Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld.

Gebruik geen sterkere lampen en verander nicht van type.

7 AFTER SALES SERVICE

• In het geval dat de afzuigkap Niet goed functioneert, dient u uw installerateur te raadplegen. Deze kan de aansluitingen van het apparaat controeren.

• Indien de stroomkabel beschadigd is, kan diese uitsluitend worden verrangen door een erkende installmenteur, aangezien speciala gereedschap vereist is.

• Schakel in ieder geval de stroomtoevoer af.
• Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is.
• Om aanspraak op de fabrieksgarantie te make, dient de aankoopnota overlegd te worden.
• De garantie termijn gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service.

Onze garantie dekt geen vervanging van :

-lampen, halogeenspots
- filters

8 OPMERKINGEN

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 2006/95/EEG inzake de elektrische verilgheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE marketing.

Wonneer het symbol van een doorstreepte vuilnisemmer op wielen op een product is bevestigd, betekent dit dat het product conform is de Europese Richtlijn 2002/96/EC.Uw apparaat werd ontworpen met en vervaardiguit onderdelen en materiaalen van superieure kwaliteit, die gerecycleer den opnieuw gebruikt+kennen. Gelieve u te informeren in verband met hetplaatselijkeinzameiligystemeenvoor elektrische en elektronische apparaten. Gelieve u te honden aan deplaatselijke reglementering en apparaten Niet met het gewone huisvuil mee te Geven.Door afgedankte apparaten op een correcte manier weg te werpen help u möglichke negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

UK ELECTRICAL CONNECTION ELECTRICAL REQUIREMENTS

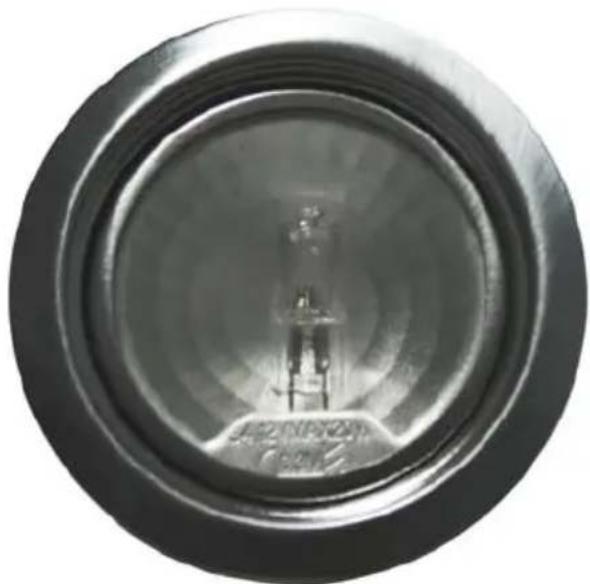

Halogeen Verlichting

2 × 20 ~W - 12 ~V

6

G4 12V 20W

7
8

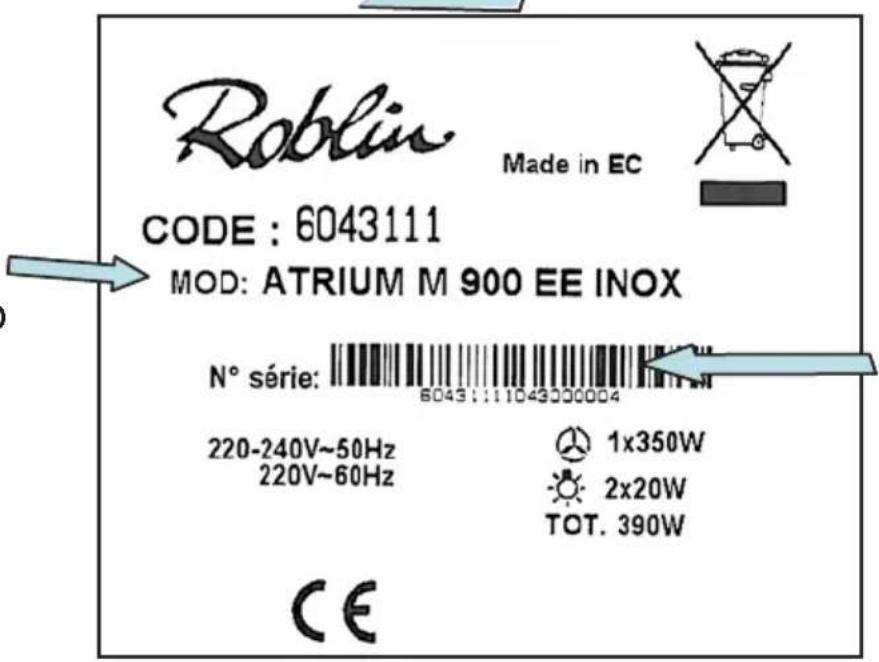

Plaque Signalétique de la hotte
Rating plate of the cookerhood
Typenschild im Inneren der Dunstesse
Etichetta all'interno della cappa
Etiqueta de la campana
Typeplaatje van de afzuigkap

Modèle
Model
Modell
Modello
Modelo
Model
