Type de produit	Système home cinéma passif / actif
Marque	Canton
Modèle	Movie 2005
Catégorie	Système home cinéma
Composition	5 enceintes satellites + 1 caisson de basses actif
Dimensions du caisson (approx.)	300 x 300 x 300 mm
Dimensions des satellites (approx.)	150 x 200 x 120 mm
Poids du caisson (approx.)	8 kg
Poids des satellites (approx.)	1,5 kg chacun
Alimentation du caisson	230 V ~ 50 Hz
Entrées du caisson	Low level (Cinch), High level (bornes haut-parleur)
Sorties des enceintes	Bornes à vis (rouge/noir)
Mode de mise en veille	Automatique (AUTO) ou permanent (ON)
Protection	Fusible intégré
Rodage	15 à 20 heures à volume normal
Garantie haut-parleurs passifs	5 ans
Garantie caisson actif	2 ans
Utilisation prévue	Intérieur, usage domestique
Nettoyage	Chiffon sec non abrasif
Réparabilité	Confier à un spécialiste agréé Canton
Contact SAV	+49 (0) 6083 / 287-57, [e-mail]

FOIRE AUX QUESTIONS - Movie 2005 CANTON

Comment brancher le caisson de basses à un ampli sans sortie subwoofer dédiée ?

Utilisez l'entrée High Level en connectant les sorties haut-parleurs de l'ampli aux bornes du caisson (respectez la polarité rouge+/noir-). Ne branchez jamais simultanément les entrées Low et High Level.

Que faire si le caisson de basses émet un ronflement ?

Le ronflement peut être dû à un câble trop long ou non blindé, une boucle de terre ou une source parasite. Utilisez un câble court et blindé, branchez tous les appareils sur le même bloc multiprise, ou testez en débranchant d'autres appareils.

Le caisson ne s'allume pas, que vérifier ?

Vérifiez le câble secteur, l'interrupteur ON, le mode AUTO (pour le stand-by automatique). Assurez-vous que l'ampli envoie un signal (montez le volume). Si rien ne fonctionne, le fusible a peut-être sauté, faites-le remplacer par un spécialiste.

Comment positionner les enceintes pour un meilleur son ?

Placez l'enceinte centrale près de l'écran, les satellites avant à hauteur d'oreille, le caisson entre les deux enceintes avant si possible. Utilisez les absorbeurs en silicone sur les surfaces dures. Fixez les satellites au mur avec le support fourni.

Combien de temps dure le rodage ?

La phase de rodage dure 15 à 20 heures. Pendant cette période, écoutez à volume modéré et variez les styles musicaux pour stabiliser les caractéristiques acoustiques.

Comment régler le volume du caisson ?

Utilisez le régulateur de volume du caisson ainsi que le niveau de sortie subwoofer de votre ampli. Évitez le clipping (distorsion) en baissant le volume si le son devient déformé.

Quels câbles utiliser pour les satellites ?

Utilisez un câble de haut-parleur standard respectant la polarité : fil rouge pour le positif, noir pour le négatif. Pas besoin de câble blindé.

Le caisson reste allumé en permanence, comment le mettre en veille ?

Mettez l'interrupteur AMPLIFIER MODE sur AUTO ou OFF. Sur AUTO, le caisson passe en stand-by après 5 à 15 minutes sans signal. Si le problème persiste, vérifiez qu'il n'y a pas de signal parasite constant.

Les enceintes n'ont pas toutes le même volume, que faire ?

Ajustez les niveaux de chaque enceinte sur votre amplificateur surround. Consultez la notice de l'ampli pour la configuration des canaux (balance/calibration).

Que couvre la garantie Canton ?

Canton offre 5 ans de garantie sur les haut-parleurs passifs et 2 ans sur les caissons actifs, à compter de la date d'achat pour le premier acheteur. Les dommages dus au transport ou à une mauvaise utilisation sont exclus. Conservez l'emballage d'origine.

MODE D'EMPLOI Movie 2005 CANTON

Nous vous souhaitons un plaisir acoustique sans égal!

Consignes de sécurité page 15

Positionnement dans la pièce..... page 17

Montage et installation... page 18

Branchement subwoofer... page 20

Branchement des satellites... page 23

Configuration... page 23

Utilisation page 24

Rodage... page 26

Diagnostic de défauts... page 26

Garantie page 39

L'utilisateur est seul responsable de l'installation et du branchement conformes du Movie System. Canton n'assume en aucun cas la responsabilité pour les dommages ou les accidents causés par une installation ou un branchement techniquement non conformes.

Prière de respecter les consignes de sécurité pour le choix de l'emplacement de votre Movie System, ainsi que lors de son utilisation et de son entretien!

FRA Consignes de sécurité SWE Sakerhetsanvisiningar

L'enceinte centrale doit être positionnée à proximité immédiate de l'écran, au-dessus ou au-dessous du téléviseur. Les subwoofers Canton peuvent être placés en tout point du local d'audition. Leur emplacement idéal est cependant entre les deux enceintes frontales.

Si les enceintes sont posées sur une surface dure, il est recommandé d'utiliser les absorbeurs de silicone fournis avec l'enceinte (voir schéma). Pour le positionnement au milieu de la pièce, il existe des pieds dans le commerce spécialisé.

Fixez les enceintes dans le support mural comme indiqué sur le schéma et vérifiez qu'elles y sont correctement placées.

Prière de vérifier que tous les composants électriques sont bien hors circuit avant d'effectuer le branchement! Suivant le type et l'équipement de votre amplificateur ou récepteur, il existe plusieurs possibilités permettant de connecter le subwoofer actif Canton.

1. Amplificateur ou récepteur AV avec sortie PRE-OUT ou sortie spéciale stéréo subwoofer (LFE): connexion sur low level input (entrée à niveau logique bas) (III. 3)

Câble: câble Cinch courant

1. Amplificateur ou récepteur AV avec borne de sortie mono de subwoofer : connexion sur mono low level input (III. 1)

Cable: câble Cinch à double blindage magnétique

1. Amplificateur ou récepteur AV sans sortie spéciale subwoofer: connexion aux sorties haut-parleurs de l'amplificateur sur high level input (entrée à niveau logique haut) (ill. 3)

Cable: cable de haut-parleur courant Veiller à respecter la polarité correcte: rouge = pole positif, noir = pole négatif Important: Ne pas connecter en même temps des câbles sur les 2 entrées low level et high level!

FRA Branchement des satellites Cable: cable de haut-parleur courant Veiller a respecter la polarite correcte: rouge = pole positif, noir = pole negatif

Pour obtenir une sonorité optimale, les enceintes de votre Movie System Canton doivent être adaptées à l'espace d'audition (set-up). Consultez la notice d'utilisation de votre ampli surround pour savoir comment procéder.

• AMPLIFIER MODE sur AUTO: Le subwoofer est automatiquement mis en circuit à la réception du signal musical; si la musique s'arrête, le subwoofer se met en mode standby au bout de 5 à 15 minutes.
• AMPLIFIER MODE sur ON: Le subwoofer demeure toujours en circuit.

Attention clipping! Faites attention au réglage du volume, surtout avec les amplificateurs peu puissants, car un niveau sonore trop élevé peut endommager les enceintes. Baissez immédiatement le volume dès qu'il y a distorsion du son.

Phase de rodage jusqu'au stabilisation maximal des caractéristiques acoustiques; 15 à 20 heures de fonctionnement. - Ecoute uniquement à volume normal pendant cette phase - Evitez les niveaux de volume élevés - Ecoutez différents types de musique

Veuillez trouver ici un tableau synoptique des problèmes les plus fréquents. Si vous avez d'autres questions, adressez-vous à votre revendeur CANTON, contactez notre hotline au n° + 49 (0) 6083 / 287-57 ou envoyez un e-mail à [e-mail].

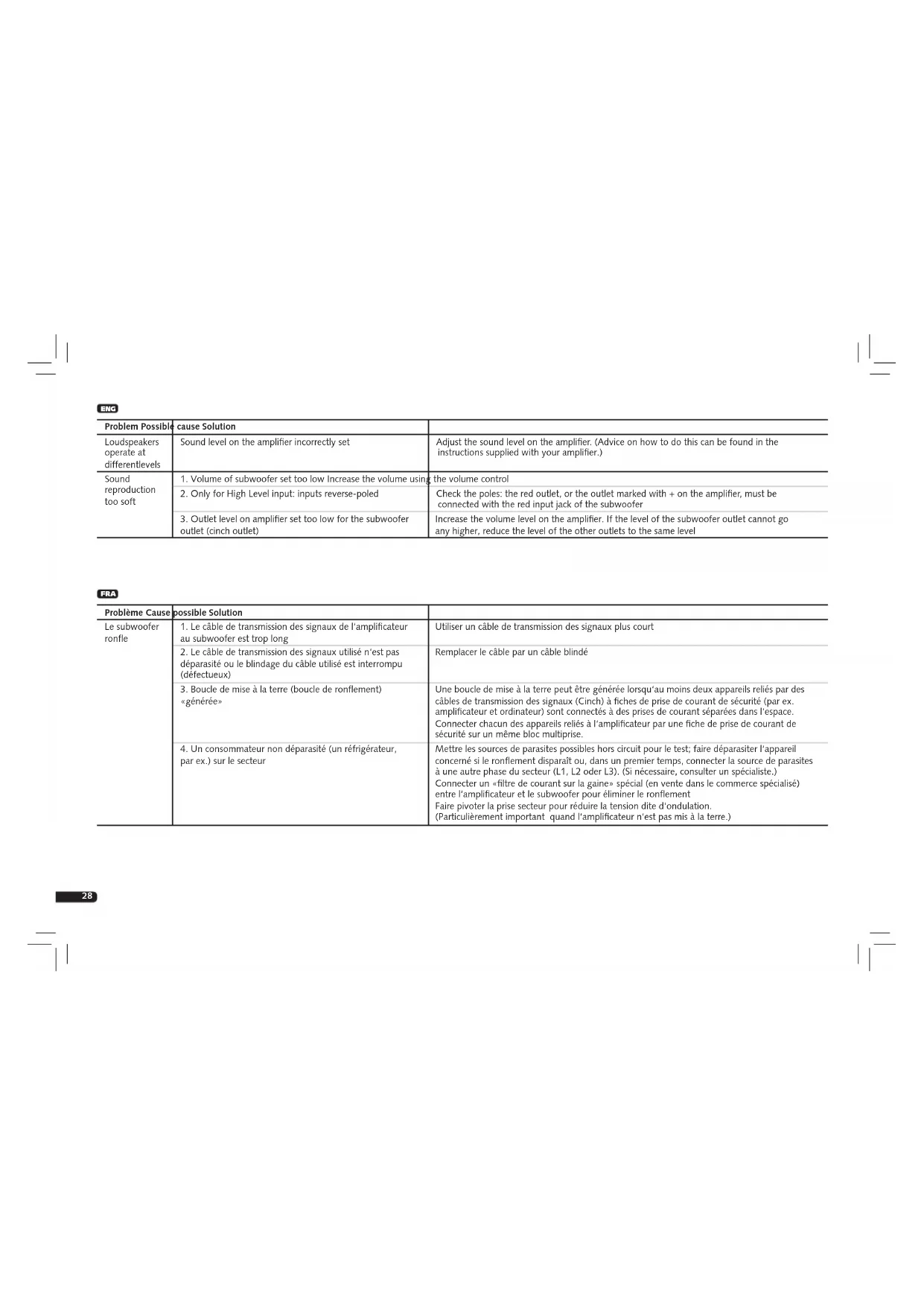

Problème Cause	possible Solution
Le subwooferRonflé	1. Le cable de transmission des signaux de l'amplificateur au subwoofer est trop long	Utiliser un cable de transmission des signaux plus court
	2. Le cable de transmission des signaux utilisé n'est pas déparasite ou le blindage du cable utilisé est interrompu (déflectieux)	Remplacer le cable par un cable blindo
	3. Boucle de mise à la terre (boucle de renflement) « généraee»	Une boucle de mise à la terre peut être générée lorsqu'au moins deux apparciels reliés par des cables de transmission des signaux (Cinch) à fiches de prise de courant de sécurité (par ex. amplificateur et ordinateur) sont connectés à des prises de courant séparées dans l'espace. Connecter chacun des apparciels reliés à l'amplificateur par une fiche de prise de courant de sécurité sur un même bloc multiprise.
	4. Un consommateur non déparasité (un réfrigérateur, par ex.) sur le secteur	Mettre les sources de parasites possibles hors circuit pour le test; faire déparasiter l'appareil concerné si le renflement disparait ou, dans un premier temps, connecter la source de parasites à une autre phase du secteur (L1, L2 oder L3). (Si nécessaire, consulter un spécialiste.) Connecter un « filtre de courant sur la gaine » spécial (en vente dans le commerce spécialisé) entre l'amplificateur et le subwoofer pour éliminer le renflementFaire pivotier la prise secteur pour réduire la tension dite d'ondulation.(Particulièrement important quand l'amplificateur n'est pas mis à la terre.)

FRA

Problème Cause possible Solution
Enceintes restitu-ent des niveauxsonores différents	Le niveau est mal régé sur l'ampli	Adapter le niveau sur l'ampli (consulter aussi la notice d'utilisation de l'ampli pour savoircomment procédé)
Restitution du son trop faible	1. Volume du subwoofer régé trop bas Augmenter le volume	sur le régulateur de volume
	2. Uniquement pour l'entrée high level: entrées inversées	Vérifier la polarité: les sorties de l'amplificateur rouges ou marquées d'un + doivent êtreconnectées aux bornés d'entrée rouges du subwoofer
	3. Niveau de sortie à l'amplificateur pour la sortie subwoofer(sortie Cinch) régé trop bas	Augmenter le niveau de sortie sur l'amplificateur. Si le niveau de sortie du subwoofer ne peutplus être augmente, baisser le niveau des autres sorties d'autant
Le subwoofer ne se met pas en marche	1. Le cable secteur n'est pas connecté à la prise secteur etau subwoofer	Vérifier la connexion
	2. Interruptionsur secteur n'est pas en position ON Interrupteur surON	Sur ON
	3. Interruptionsur la mise en marche automatique n'estpas en position ON ou AUTO ou AUTO HIGH	Vérifier la position de l'interrupteur
	4. Le subwoofer n'est pas connecté à l'amplificateur (récep-teur) par la sortie haut-parleurs de celui-ci (haut niveau) oupar la sortie subwoofer (Cinch)	Vérifier la connexion
	5. Le cable transmettant le signal (Cinch) est défectueux	Tester avec un autre cable Cinch et, le cas échéant, replacer le cable
	6. Le niveau sur lequel l'amplificateur est régé (volume) esttrop bas	Augmenter le volume sonore pour tester
	7. Dans le cas d'un récepteur Dolby Digital (amplificateur):le récepteur n'est pas régé sur le mode subwoofer (type defonctionnement «Small» ou «ActiveSub = On»)	Vérifier le mode de fonctionnement
	8. Niveau de sortie sur l'amplificateur pour la sortiesubwoofer (sortie Cinch) est régé trop bas	Augmenter le niveau de sortie de l'amplificateur
	9. Dispositif de sécurité déclenché dans le subwoofer(fusible «sauté»)	Faire replacer le dispositif de sécurité par un spécialiste
Le subwoofer ne se met pas horscircuit	1. Interruptionsur la mise en circuit automatique(standby) sur ON	Mettre l'interrupteur sur AUTO ou OFF
	2. Signal constant de renflement à l'entrée du subwoofer	Utiliser un cable plus court pour relier l'amplificateur au subwoofer ou faire déparasiterles sources possibles de parasites (voir au point: Le subwoofer ronflé)

ESP

Au-delà de la garantie légale prescrite, Canton accordé cinq ans de garantie sur tous les haut-parfleurs passifs. Pour les subwoofoers actifs et les enceintes partiellement actives, la garantie accordé est de 2 ans. La durée de la garantie commence à la date de l'achat et n'est valable que pour le premier achéette. Il n'y a droit à la garantie que si l'enceinte est dans son emballage d'origine. Sont exclus du garantie les dommages dus au transport et les dommages occasionnés par une utilisation incorrecte des enceintes, L'échange de pieces pendant la durée de garantie ne prolongée pas les droits à la garantie. Ceci est valable pour tous les haut-parfleurs qui ont été achéants chez un redevendur agreeé par Canton. En cas de dommage, adressée-vous à VOUIRE redevendur spécialiste Canton ou directement au service après-vente de Canton.
