Produkttyp	Passives / aktives Heimkinosystem
Marke	Canton
Modell	Movie 2005
Kategorie	Heimkinosystem
Zusammensetzung	5 Satellitenlautsprecher + 1 aktiver Subwoofer
Abmessungen Subwoofer (ca.)	300 x 300 x 300 mm
Abmessungen Satelliten (ca.)	150 x 200 x 120 mm
Gewicht Subwoofer (ca.)	8 kg
Gewicht Satelliten (ca.)	1,5 kg pro Stück
Stromversorgung Subwoofer	230 V ~ 50 Hz
Eingänge Subwoofer	Low Level (Cinch), High Level (Lautsprecherklemmen)
Lautsprecherausgänge	Schraubklemmen (rot/schwarz)
Standby-Modus	Automatisch (AUTO) oder Dauerbetrieb (ON)
Schutz	Integrierte Sicherung
Einspielzeit	15 bis 20 Stunden bei normaler Lautstärke
Garantie passive Lautsprecher	5 Jahre
Garantie aktiver Subwoofer	2 Jahre
Verwendungszweck	Innenbereich, Hausgebrauch
Reinigung	Trockenes, nicht scheuerndes Tuch
Reparierbarkeit	An einen autorisierten Canton-Fachmann übergeben
Kundendienstkontakt	+49 (0) 6083 / 287-57, [e-mail]

Häufig gestellte Fragen - Movie 2005 CANTON

Wie schließe ich den Subwoofer an einen Verstärker ohne dedizierten Subwoofer-Ausgang an?

Verwenden Sie den High Level-Eingang, indem Sie die Lautsprecherausgänge des Verstärkers an die Klemmen des Subwoofers anschließen (achten Sie auf die Polarität rot+/schwarz-). Schließen Sie niemals gleichzeitig die Low- und High-Level-Eingänge an.

Was tun, wenn der Subwoofer brummt?

Das Brummen kann durch ein zu langes oder ungeschirmtes Kabel, eine Erdschleife oder eine Störquelle verursacht werden. Verwenden Sie ein kurzes, geschirmtes Kabel, schließen Sie alle Geräte an dieselbe Steckdosenleiste an oder testen Sie, indem Sie andere Geräte abstecken.

Der Subwoofer schaltet sich nicht ein, was ist zu überprüfen?

Überprüfen Sie das Netzkabel, den ON-Schalter, den AUTO-Modus (für automatischen Standby). Stellen Sie sicher, dass der Verstärker ein Signal sendet (erhöhen Sie die Lautstärke). Wenn nichts funktioniert, ist möglicherweise die Sicherung durchgebrannt, lassen Sie sie von einem Fachmann austauschen.

Wie positioniere ich die Lautsprecher für den besten Klang?

Platzieren Sie den Center-Lautsprecher nahe am Bildschirm, die vorderen Satelliten auf Ohrhöhe, den Subwoofer wenn möglich zwischen den beiden vorderen Lautsprechern. Verwenden Sie die Silikon-Absorber auf harten Oberflächen. Befestigen Sie die Satelliten mit der mitgelieferten Halterung an der Wand.

Wie lange dauert die Einspielzeit?

Die Einspielphase dauert 15 bis 20 Stunden. Hören Sie während dieser Zeit bei moderater Lautstärke und variieren Sie die Musikstile, um die akustischen Eigenschaften zu stabilisieren.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie den Lautstärkeregler des Subwoofers sowie den Subwoofer-Ausgangspegel Ihres Verstärkers. Vermeiden Sie Clipping (Verzerrung), indem Sie die Lautstärke reduzieren, wenn der Ton verzerrt wird.

Welche Kabel für die Satelliten verwenden?

Verwenden Sie ein Standard-Lautsprecherkabel unter Beachtung der Polarität: rotes Kabel für Plus, schwarzes für Minus. Kein geschirmtes Kabel erforderlich.

Der Subwoofer bleibt dauerhaft eingeschaltet, wie schalte ich ihn in den Standby?

Stellen Sie den Schalter AMPLIFIER MODE auf AUTO oder OFF. Im AUTO-Modus schaltet der Subwoofer nach 5 bis 15 Minuten ohne Signal in den Standby. Wenn das Problem weiterhin besteht, überprüfen Sie, ob kein konstantes Störsignal vorhanden ist.

Die Lautsprecher haben nicht alle die gleiche Lautstärke, was tun?

Passen Sie die Pegel jedes Lautsprechers an Ihrem Surround-Verstärker an. Konsultieren Sie die Anleitung des Verstärkers zur Kanal-Konfiguration (Balance/Kalibrierung).

Was deckt die Canton-Garantie ab?

Canton gewährt 5 Jahre Garantie auf passive Lautsprecher und 2 Jahre auf aktive Subwoofer, ab Kaufdatum für den Erstkäufer. Transportschäden oder Schäden durch unsachgemäße Verwendung sind ausgeschlossen. Bewahren Sie die Originalverpackung auf.

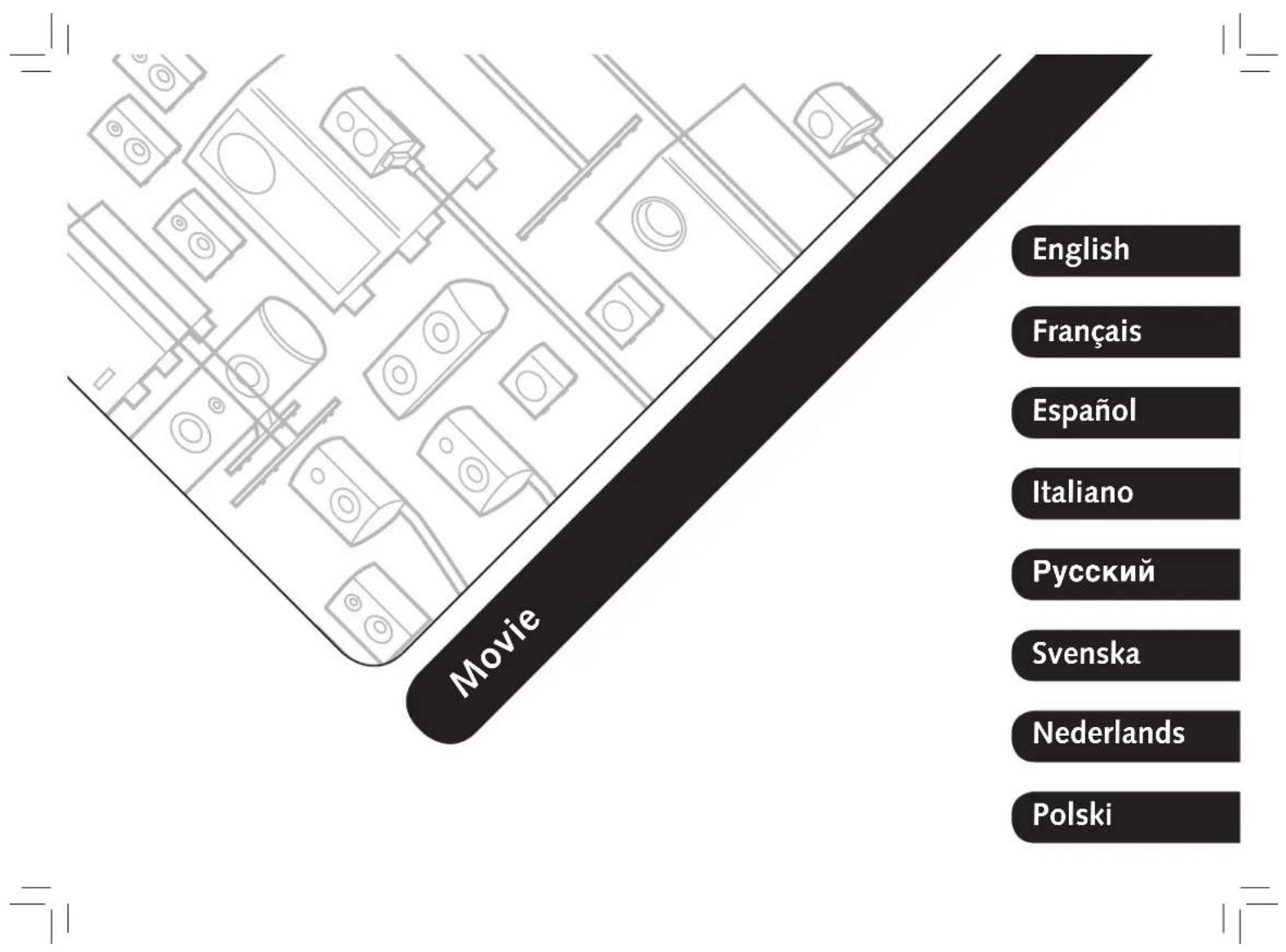

BEDIENUNGSANLEITUNG Movie 2005 CANTON

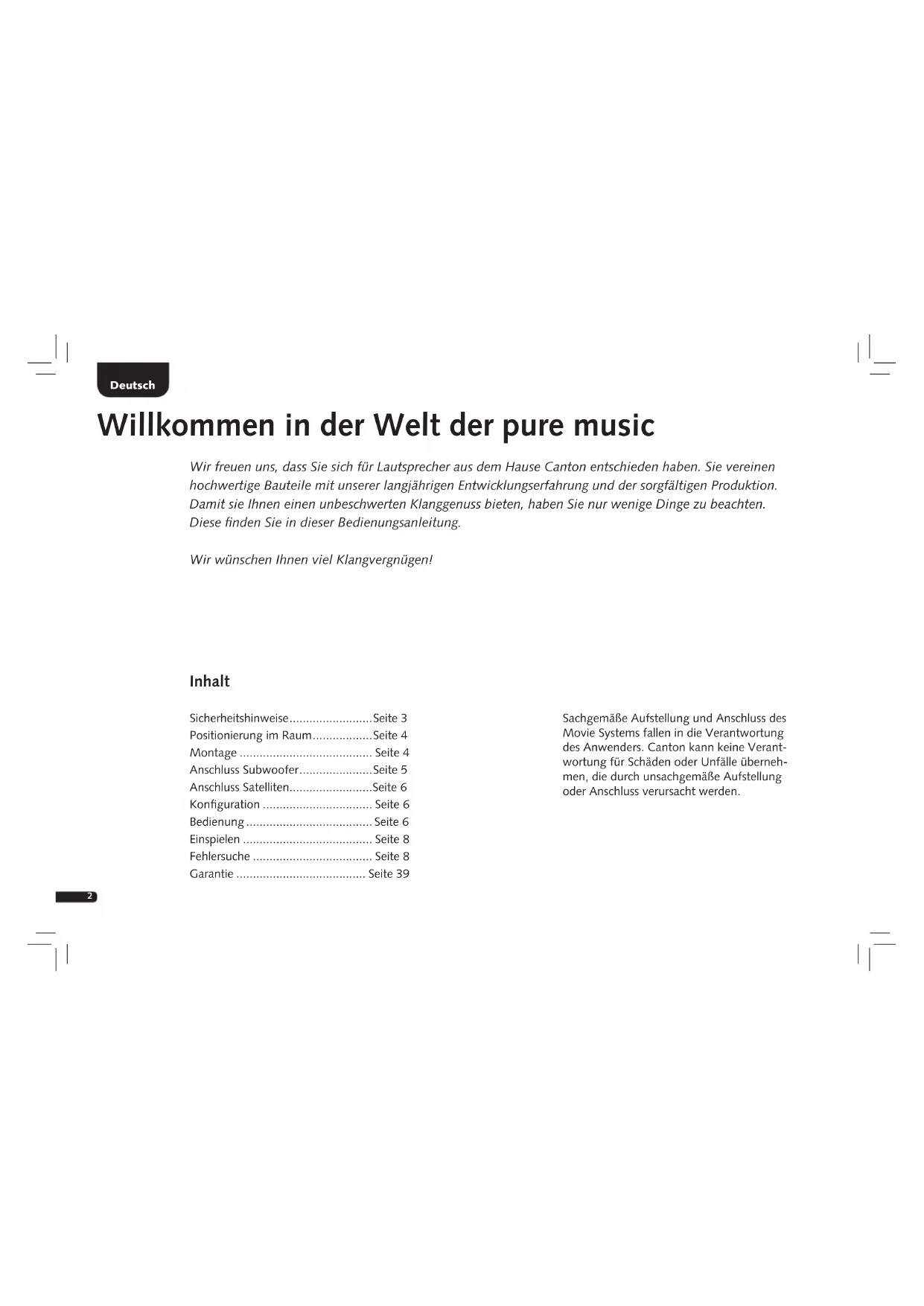

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfälligen Produktion. Damit sie Ohnen einen unbeschwerten Klanggenuss bieten, haben Sie nur weniger Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise.. .Seite 3

Positionierung im Raum......Seite 4

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anschluss Subwoofer.. .Seite 5

Anschluss Satelliten.. .Seite 6

Konfiguration . 6

Bedienung.. .Seite 6

Einspielen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie . 39

Sachgemäß Aufstellung und Anschluss des Movie Systems fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schaden oder Unfälle übernehmen, die durch unsachgemäß Aufstellung oder Anschluss verursicht werden.

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihr Movie System und bei dessen Pflege und Bedienung!

Wahlen Sie einen
ebenen Untergrund

Nelzkel nicht mit nassenhändenanfassen

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts darauf auf stellen

Feuchigkeit vermeiden

\*WARNUNG:

Zur Vermeidung eines Feuers oder elektrischen Schlags setzen Si descs Gerat weder Regen noch Nasse aus. Es darf welter Wassertropfen oderspirtzern ausgesetzt werden, noch drier flüssigkeits gefalte Objekte (wie Blumervasen) darauf angestellt werden.

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kalte schutzten

Gehäuse nicht offen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Nicht in den Hausmull werfen

Bei Überlastung Steuergerat leiser drehen

Abstanz zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewittertziehen

Freien Zugang zum Netzsteckergewährleisten

Deutsch

Positionierung im Raum

Der Centerlautsprecher sollte in unmittelbarer Nane des TV-Bildes, unter oder über dem Gerat, aufgestellt werden. Der Subwoofer kann beliebig im Raum positioniert werden. Ideal ist jeder ein Platz zwischen den beiden Frontlautsprechern.

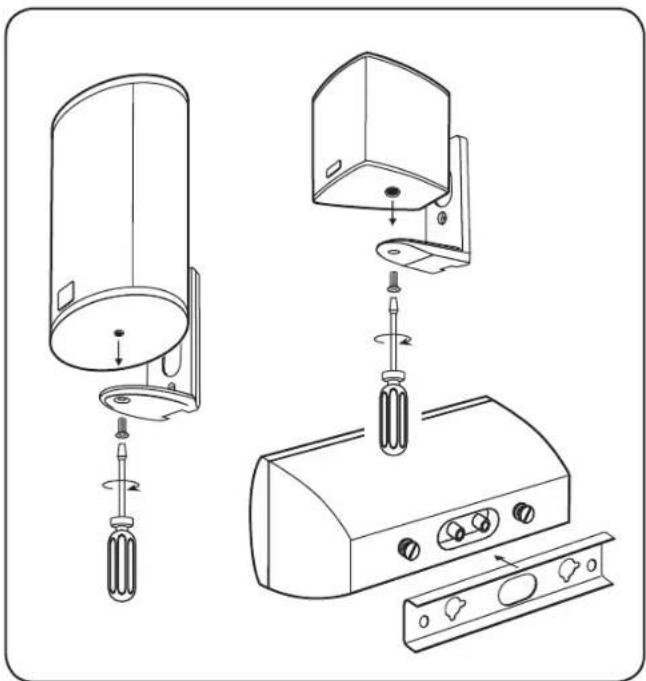

Montage

Befestigen Sie ihre Lautsprecher wie dar gestellt in der Wandhalterung und überprüfen Sie den korrekten Sitz.

5.1 Surround-Aufstellung

Aufstellhöhe der Sateliten

Optimaler Abstand Subwoofer - Wand

Stehen Ihre
Lautsprecher auf einem harten Untergrund, empfehl't sich die Verwendung Silicon-Absorber

Für die frei Aufstellung im Raum erhalten Sie im Fachhandel Lautsprecherstand aus dem Canton LS-Programm.

Anschluss Subwoofer

Bitte achten Sie darauf, dass vor dem Anschlieben alle elektrischen Komponenten ausgeschaltet sind! Je nach Art und Ausstattung Ihres Verständr kbers bzw. Receivers gibt es verschiedene Mochlichkeiten, den Canton Aktivsubwoofer anzusteuern.

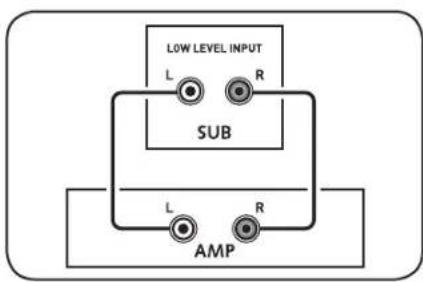

1. Verstärker oder AV-Receiver mit „Pre-Out" oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input
Kabel: handelsübliches Cinchkabel

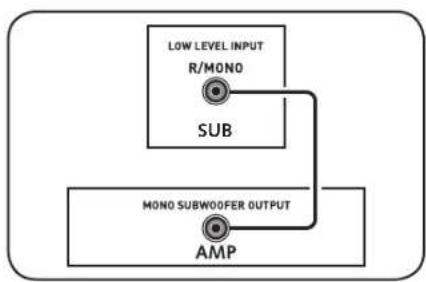

2. Verträger oder AV-Receiver mit MonoSubwoofer-Ausgangsbuchse:Verbindung über Mono Low Level Input
Kabel: doppelt abgeschirmtes Cinchkabel

Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!

Kabel: handelsübliches Laufsprecherkabel
Bitte auf die richtige Polung achten:
rot = plus, schwarz = minus

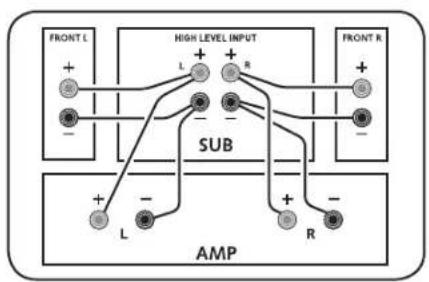

1. Verträger oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Laufsprecherausgängen des Verträgers über High Level Input

Deutsch

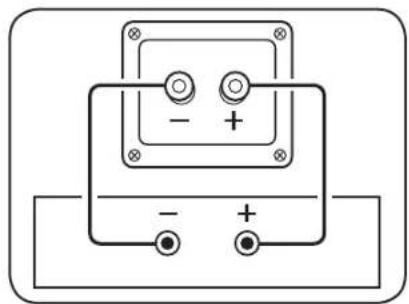

Anschluss Satelliten

Kabel: handelsübliches Lausprecherkabel
Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Konfiguration

Für ein optimales Klangerlebnis mussen die Lautsprecher Ihres Canton Movie-Systems an die räumlichen Gegebenheiten angepasst werden (Set-Up). Ziehen Sie hierfür auch die Bedienungsanleitung Ihres Surroundverständerkers zu Rate.

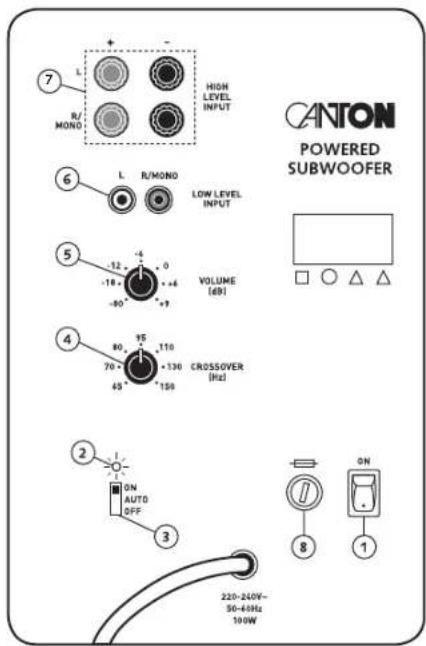

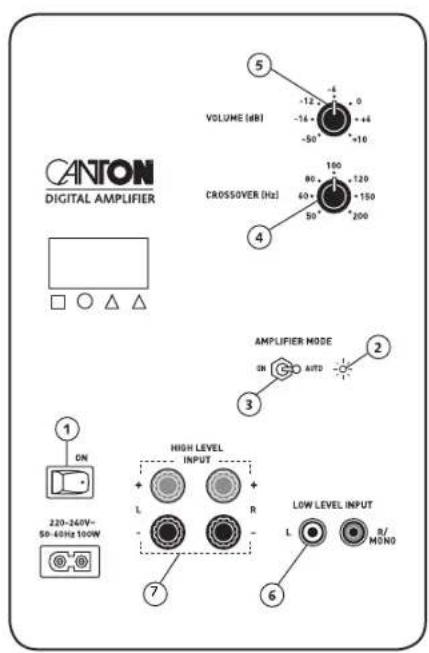

Bedienung

Ein-/Ausschalter Stromversorgung
Betriebsanzeige (grun/rot)
Einschaltautomatik
Einstellung der oberen Übertragungsfrequency
Lautstärkanpassung
Low-Level-Eingang
High-Level-Eingang
Sicherung

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Amplifier Mode" auf AUTO: Subwoofer schaltet sich bei anliegendem Musik-signal automatisch ein; stoppt die Musik,geht der Subwoo-fer nach 5 bis 15 Minuten automatisch in den StandbyModus.
Amplifier Mode" auf ON: Subwoofer bleibt immer eingeschaltet

Vorsicht Clipping!
Achten Sie vor allem bei leistungs Schwächeren Verständern auf die richtige Lautstärkeinstellung, da die Laatsprecher sonst Schadennehmen können. Treten Verzerrungen auf, drehen Sie bereits direkt leiser.

Deutsch

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang-eigenschaften: 15-20 Betriebsstunden.

-itte in thiser Zeit in normaler Lautstärke horen
- Extrem hohe Pegel vermeiden
- Unterschiedlichstes Musikmaterial horen

Fehlersuche

Anbei findn Sie eine Übersicht der am haufgsten auftretenden Probleme. Sollten Sie weiterfuhrende Fragen haben, wenden Sie sichitte an Ihren Canton Fachhandler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache Lösung
Lautsprecher speien mit entsprechenden Pegeln	Pegel am Verträger falsch eingestellt	Pegel am Verträger anpassen (ziehen Sie hierzu auch die Bedienungsanleitung des Verträgers zu Rate)
Tonwiedergabe des Subwoofoers zu leise	1. Volume des Subwoofoers zu niedrig eingestellt	Lautträke an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verträgers,müssen mit den roten Eingangsbuchsen des Subwoofoers verbunden sein.
	3. Ausgangspiegel am Verträger für den Subwoofer ausgang (Cinchaus-gang) zu niedrig eingestellt	Ausgangspiegel am Verträger erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken

Deutsch

Problem MÖglich e Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden
	2. Netzschalter nicht eingeschaltet Schalter auf „ON"
	3. Schalter für die Einschaltautomatik nicht in Position „ON" oder „AUTO"
	4. Subwoofer nicht mit dem Verträker (Receiver) über dessen Lautsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden
	5. Signalleitung (Cinch) defekt Mit anderen Cinchkabel festen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verträkers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital" Receiver (Verträker): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small" bzw. „ActiveSub = On") eingestellt
	8. Ausgangspiegel am Verträker für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt
	9. Feinsicherung im Subwoofer ausgelösst (Sicherung „durchgebrannt")
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON"
	2. Ständiges Brummsignal am Eingang des Subwoofer's Kürzere Signalleitung vom Verträker zum Subwoofer verwenden oder mögliche Störquellen entstären halten (siehe „Subwoofer brumm")

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brumm 1. S	gnalleitungen vom Verständner zum Subwoofer zu lang
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendenten Leitung unterbrochen (defekt)
	3. Erdungsschleife (Brummschleife) „erzeugt“
	4. Ein nicht entwickelter Verbraucher (z. B. Kühlschrank) am Netz
	5. Ein nicht entwickelter Verbraucher (z. B. Kühlschrank) am Netz

Über die gesetzlich vorschriebene Gewährleitung, hinaus übermittigt Canton für alle Passivlautsprecher eine Garantie von 5 Jahren. Für die Aktivsubwoofer und teilkäufen Boxen werden 2 Jahre. Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkafter. Ein Garantieanspruch besteht nur bei Verwendung der Originalverpackung. Ausgeschlossen sind Transportschäden und Schäden, die durch unsachgemäß Genbrauch verauscht wurden. Der Anspruch verlangert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gift für alle Laufsprecher, die bei einem autorisierten Canton Fachhandler gekauft wurden. Wenden Sie sich im Schadensfallitte an ihn oder direkt an den Canton Service.

ENG GUaranTEE

CANTON Elektronik GmbH + Co KG

Neugasse 21-23 - D-61276 Weilrod - Deutschland/Germany

[e-mail]·www.canton.de
