Produkttyp	5.1 Heimkinosystem
Marke	Canton
Modell	Movie 75
Subwoofer - Typ	Aktiv, integrierter Verstärker
Subwoofer - Leistung	150 W RMS
Satelliten - Typ	Passiv, 2-Wege
Satelliten - Belastbarkeit	jeweils 50 W RMS
Frequenzgang	40 Hz – 25 kHz
Impedanz der Satelliten	4 Ω
Subwoofer - Abmessungen (B x H x T)	300 x 400 x 300 mm
Subwoofer - Gewicht	8 kg
Satellit - Abmessungen (B x H x T)	120 x 200 x 100 mm
Satellit - Gewicht	jeweils 1 kg
Stromversorgung	230 V ~ 50 Hz
Subwoofer-Anschlüsse	LFE-Eingang (RCA), High-Level-Eingang (Klemmen)
Satellitenanschlüsse	Schraubklemmen (2-polig)
Hauptfunktionen	Integrierter Verstärker, Überlastschutz, automatische Ein/Aus-Schaltung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine scheuernden oder alkoholhaltigen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder Wassertropfen aussetzen. Das Gehäuse nicht öffnen. Einen Abstand von mindestens 10 cm zu Wänden und 1 m zu Bildröhren einhalten.
Ersatzteile und Reparierbarkeit	Ersatzsicherung, Lautsprecherkabel erhältlich. Reparatur durch autorisierten Techniker.
Allgemeine Informationen	5.1-System bestehend aus einem aktiven Subwoofer und 5 passiven Satelliten. Ideal für Heimkino.

Häufig gestellte Fragen - Movie 75 CANTON

Wie positioniere ich die Satelliten des Canton Movie 75 Systems?

Platzieren Sie die vorderen Satelliten auf Ohrhöhe, auf jeder Seite des Bildschirms. Der Center-Satellit sollte direkt über oder unter dem Fernseher platziert werden. Die hinteren Satelliten sollten hinter der Hörposition platziert werden, etwa 1 m über dem Boden. Der Subwoofer kann überall im Raum platziert werden, idealerweise zwischen den vorderen Lautsprechern. Stellen Sie sicher, dass mindestens 10 cm Freiraum um den Subwoofer für eine ordnungsgemäße Belüftung vorhanden ist.

Wie schließe ich den Subwoofer Movie 75 an einen Verstärker an?

Verwenden Sie ein abgeschirmtes RCA-Kabel, um den Subwoofer Pre-Out oder LFE-Ausgang Ihres Verstärkers mit dem Low Level Input des Subwoofers zu verbinden. Wenn Ihr Verstärker keinen Subwoofer-Ausgang hat, können Sie den High Level Input verwenden, indem Sie die Lautsprecherklemmen des Verstärkers mit den Klemmen des Subwoofers verbinden (Polarität beachten: rot = positiv, schwarz = negativ). Schließen Sie niemals beide Eingänge gleichzeitig an.

Kann ich normale Lautsprecherkabel für die Satelliten verwenden?

Ja, Sie können normales Lautsprecherkabel (2-adrig) verwenden, um die Satelliten mit dem Subwoofer zu verbinden. Der Subwoofer dient als Verstärker für die Satelliten. Achten Sie darauf, die Polarität einzuhalten (markierte Ader = positiv) und die Verbindungen fest anzuziehen. Der empfohlene Kabelquerschnitt beträgt 1,5 bis 2,5 mm².

Was tun, wenn sich der Subwoofer nicht einschaltet?

Überprüfen Sie zunächst, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Überprüfen Sie dann die Sicherung in der Nähe des Netzeingangs. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch eine Sicherung mit dem gleichen Wert (auf dem Subwoofer angegeben). Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie reinige ich die Lautsprecher Movie 75?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberflächen abzustauben. Verwenden Sie niemals chemische Reinigungsmittel, Alkohol oder Scheuermittel. Für die Gitter können Sie einen Staubsauger mit weicher Bürste verwenden. Vermeiden Sie jeglichen Kontakt mit Flüssigkeiten.

Kann ich die Satelliten an der Wand montieren?

Ja, die Satelliten sind für die Wandmontage mit den mitgelieferten Halterungen ausgelegt. Befestigen Sie die Halterung fest an der Wand mit geeigneten Dübeln (nicht im Lieferumfang enthalten). Hängen Sie dann den Lautsprecher an der Halterung ein und stellen Sie sicher, dass er richtig einrastet. Stellen Sie sicher, dass die Wand das Gewicht des Lautsprechers (ca. 1 kg) tragen kann.

Welcher Mindestabstand zum Subwoofer und einer Wand ist einzuhalten?

Halten Sie für einen optimalen Betrieb einen Abstand von mindestens 10 cm zwischen Subwoofer und Wand oder Möbelstück ein. Dies ermöglicht eine gute Wärmeableitung und vermeidet übermäßige Bassresonanzen. Halten Sie den Subwoofer auch von Wärmequellen fern.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie den Volume-Regler auf der Rückseite des Subwoofers. Beginnen Sie mit einer mittleren Einstellung und passen Sie sie dann nach Ihren Hörvorlieben an. Sie können auch die Fernbedienung Ihres Verstärkers verwenden, wenn sie den Subwoofer-Pegel steuert.

Was tun, wenn das System brummt oder summt?

Ein Brummen kann durch eine Masse-Schieife verursacht werden. Versuchen Sie, alle Audiokomponenten (Verstärker, Subwoofer, Quellen) an dieselbe Mehrfachsteckdose anzuschließen. Überprüfen Sie, ob die Signalkabel ordnungsgemäß abgeschirmt sind, und halten Sie sie von Netzkabeln fern. Wenn das Problem weiterhin besteht, testen Sie den Subwoofer an einer anderen Steckdose.

Wo erhalte ich Ersatzteile für den Canton Movie 75?

Wenden Sie sich an den Kundendienst von Canton oder einen autorisierten Händler. Verfügbare Teile umfassen Sicherungen, Lautsprecherkabel und Wandhalterungen. Für Reparaturen wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie nicht, das Gehäuse selbst zu öffnen.

BEDIENUNGSANLEITUNG Movie 75 CANTON

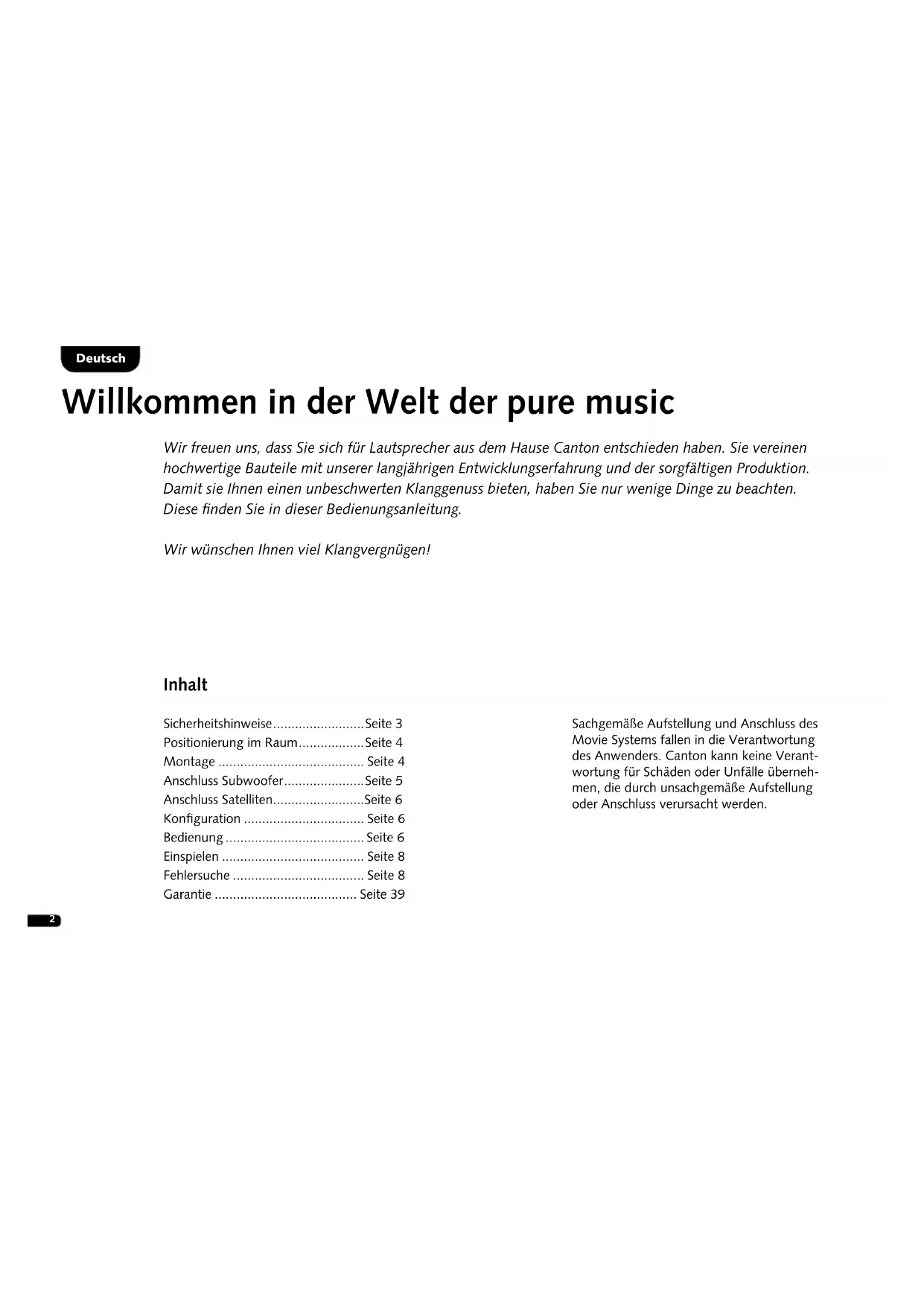

Willkommen in der Welt der pure music

Wir freiuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährige Entwicklungserfahrung und der sorgfälligen Produktion. Damit sie Ihr einen unbeschwerten Klanggenuss bieten, haben Sie nur weniger Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Positionierung im Raum......Seite 4

Montage . 4

Anschluss Subwoofer.. .Seite 5

Anschluss Satelliten.. .Seite 6

Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einspielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie . 39

Sachgemäß Aufstellung und Anschluss des Movie Systems fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäß Aufstellung oder Anschluss verursicht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihr Movie System und bei dessen Pflege und Bedienung!

Wahlen Sie einen ebenen Untergrund

Netzkabel nicht mit nassenHandenanfassen

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts darauf auf stellen

Feuchtigkeit vermeiden

* WARNING:

Zur Vermeidung eines Feuers oder elektrischen Schlags setzen Sie这点 Gesamt weder Regen noch Nasse aus. Es darf weder Wassertropfen oderspitzen ausgesetzt werden, noch duren flüssigkeits gefüllte Objekte (wie Blumenvansen) darauf abgestellt werden.

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälteschützen

Gehäuse nicht offen

Mindestabstand zu Wunden und Mobeln: 10cm zu Rohren-TV: 1 Meter

Nicht in den Hausmull werfen

Abstand zu Wärmequellen

Zur Reinigung
keine aggressiven,
alkoholhaitigen oder
scheuernden Mittel
einsenetz

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Freien Zugang zum Netzsteckergewährleisten

Bei Überlastung Steuergerat leiser drehen

Deutsch

Positionierung im Raum

Der Centerlautsprecher sollte in unmittelbarer Nane des TV-Bildes, unter oder über dem Gerät, aufgestellt werden. Der Subwoofer kann beliebig im Raum positioniert werden. Ideal ist jeder ein Platz zwischen den beiden Frontlautsprechem.

Montage

Befestigen Sie ihre Laufsprecher wie dar gestellt in der Wandhalterung und überprüfen Sie den korrekten Sitz.

5.1 Surround-Aufstellung

Aufstellhöhe der Sateliten

Optimaler Abstand Subwoofer-Wand

Stehen ihre Lautsprecher auf einem harten Untergrund, empfehl't sich die Verwendung Silicon-Absorber

Für die frei aufstellung im Raum erhalten Sie im Fachhandel Lautsprecherstandner aus dem Canton LS-Programm.

Deutsch

Anschluss Subwoofer

Bitte acht den Sie darauf, dass vor dem Anschlieben alle elektrischen Komponenten ausgeschaltet sind! Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Mochigkeiten, den Canton Aktivsubwoofer anzusteuern.

1. Verträger oder AV-Receiver mit „Pre-Out" oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input
Kabel: handelsübliches Cinchkabel

1. Verständiger oder AV-Receiver mit MonoSubwoofer-Ausgangsbuchse:Verbindung über Mono Low Level Input

   Kabel: doppelt abgeschirmtes Cinchkabel

2. Versteller oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgängen des Versteller's über High Level Input

   Kabel: handelsübliches Laufsprecherkabel
   Bitte auf die richtige Polung achten:
   rot = plus, schwarz = minus
   Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!
