BEDIENUNGSANLEITUNG Movie 2050.3 CANTON

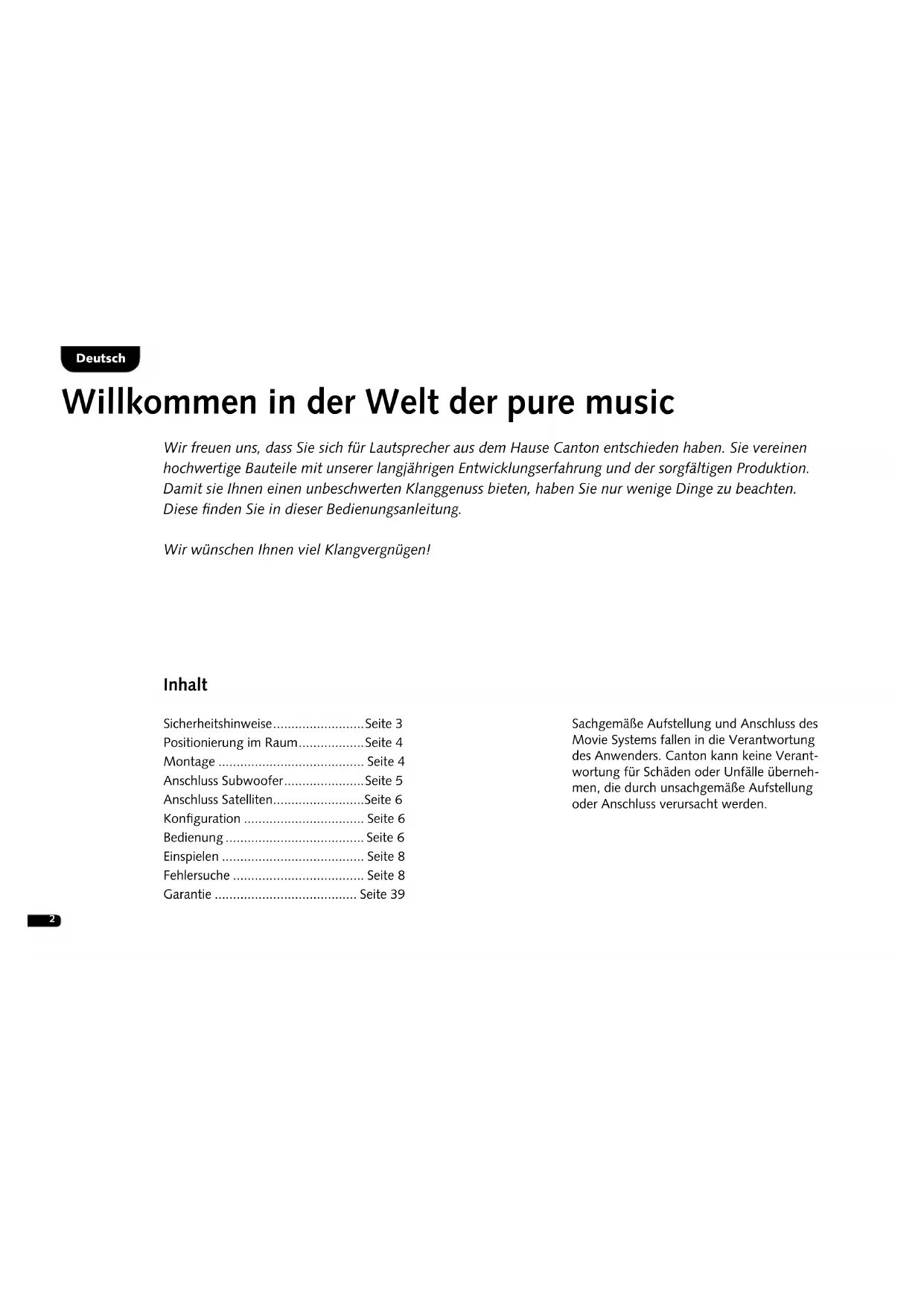

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur wenige Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise......Seite 3

Positionierung im Raum......Seite 4

Montage ...... Seite 4

Anschluss Subwoofer......Seite 5

Anschluss Satelliten......Seite 6

Konfiguration ...... Seite 6

Bedienung ...... Seite 6

Einspielen ...... Seite 8

Fehlersuche ...... Seite 8

Garantie ...... Seite 39

Sachgemäße Aufstellung und Anschluss des Movie Systems fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihr Movie System und bei dessen Pflege und Bedienung!

Wählen Sie einen ebenen Untergrund

Netzkabel nicht mit nassenHändenanfassen

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts darauf stellen

Feuchtigkeit vermeiden *

\*WARNUNG:

Zur Vermeidung eines Feuers oder elektrischen Schlags setzen Sie dieses Gerät weder Regen noch Nässe aus. Es darf weder Wassertropfen oderspritzern ausgesetzt werden, noch dürfen flüssigkeits gefüllte Objekte (wie Blumenvasen) darauf abgestellt werden.

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälte schützen

Gehäuse nicht öffnen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Nicht in den Hausmüll werfen

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Freien Zugang zum Netzsteckergewährleisten

Bei Überlastung Steuer- gerät leiser drehen

Deutsch

Positionierung im Raum

Der Centerlautsprecher sollte in unmittelbarer Nähe des TV-Bildes, unter oder über dem Gerät, aufgestellt werden. Der Subwoofer kann beliebig im Raum positioniert werden. Ideal ist jedoch ein Platz zwischen den beiden Frontlautsprechern.

5.1 Surround-Aufstellung

Aufstellhöhe der Sateliten

30-50 cm

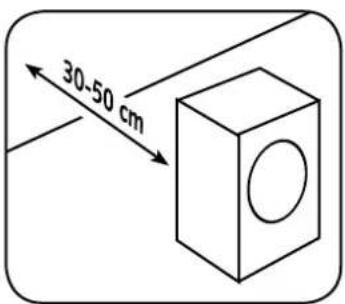

Optimaler Abstand Subwoofer – Wand

Stehen Ihre Lautsprecher auf einem harten Untergrund, empfiehlt sich

die Verwendung der beiliegenden Silicon-Absorber (siehe Abb.).

Für die freie Aufstellung im Raum erhalten Sie im Fachhandel Lautsprecherständer aus dem Canton LS-Programm.

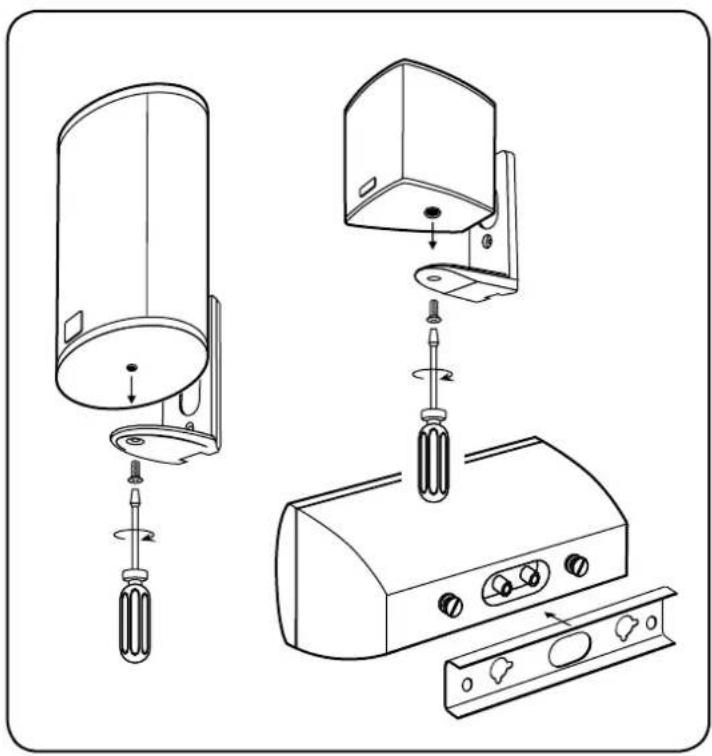

Montage

Befestigen Sie Ihre Lautsprecher wie dar gestellt in der Wandhalterung und überprüfen Sie den korrekten Sitz.

Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind! Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene Möglichkeiten, den Canton Aktivsubwoofer anzusteuern.

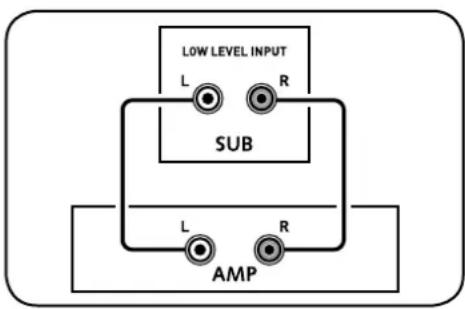

1. Verstärker oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input Kabel: handelsübliches Cinchkabel

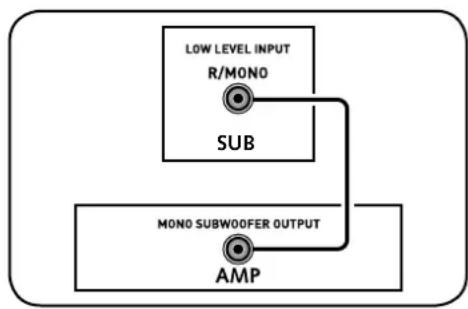

1. Verstärker oder AV-Receiver mit Mono-Subwoofer-Ausgangsbuchse:Verbindung über Mono Low Level Input Kabel: doppelt abgeschirmtes Cinchkabel

1. Verstärker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgängen des Verstärkers über High Level Input Kabel: handelsübliches Lautsprecherkabel Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!

Deutsch

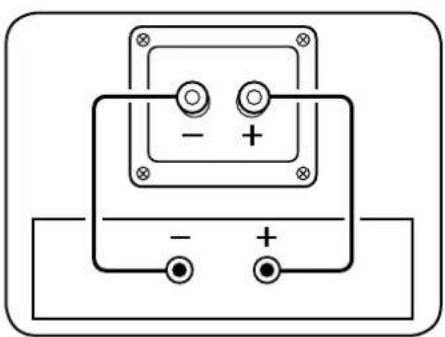

Anschluss Satelliten

Kabel: handelsübliches Lautsprecherkabel Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Konfiguration

Für ein optimales Klangerlebnis müssen die Lautsprecher Ihres Canton Movie-Systems an die räumlichen Gegebenheiten angepasst werden (Set-Up). Ziehen Sie hierfür auch die Bedienungsanleitung Ihres Surroundverstärkers zu Rate.

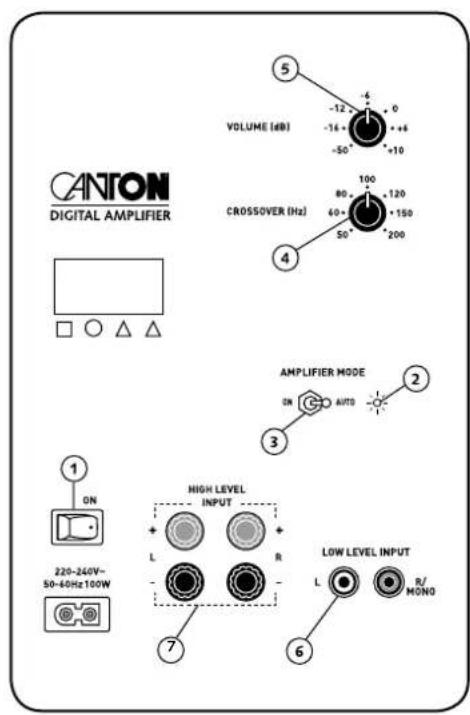

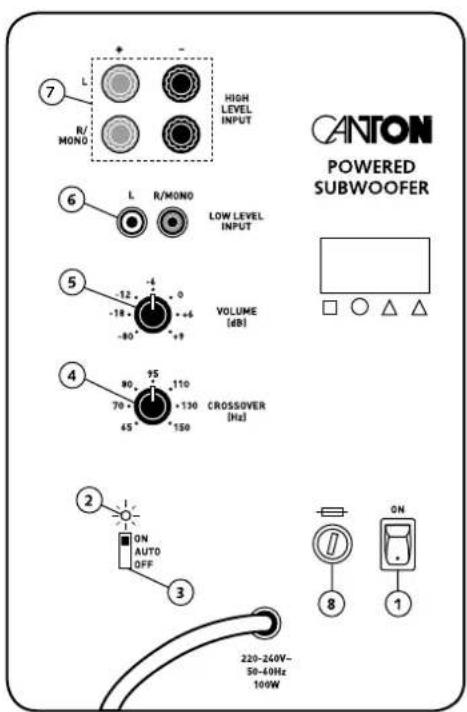

Bedienung

7 L R/MONO HIGH LEVEL INPUT 6 L R/MONO LOW LEVEL INPUT 5 -12 +4 0 VOLUME [dB] -18 -6 -80 +9 [dB] 4 95 110 70 +130 CROSSOVER [Hz] 45 * 150 Hz 2 ON AUTO OFF 3 220-240V- 50-40Hz 100W CANTON POWERED SUBWOOFER 8 ON 1

CANTON DIGITAL AMPLIFIER VOLUME (dB) -12 -14 -50° +4 +10 CROSSOVER (Hz) 40° 50° 100 80 120 150 200 AMPLIFIER MODE ON AUTO 2 3 HIGH LEVEL INPUT L R 7 LOW LEVEL INPUT L R/ MONO 6 1 ON 220-240V- 50-60Hz 100W

1 Ein-/Ausschalter Stromversorgung
2 Betriebsanzeige (grün/rot)
Einschaltautomatik
4 Einstellung der oberen Übertragungsfrequenz
5 Lautstärkeanpassung
6 Low-Level-Eingang
7 High-Level-Eingang
8 Sicherung

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

• „Amplifier Mode“ auf „AUTO“: Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik, geht der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.

- „Amplifier Mode“ auf „ON“: Subwoofer bleibt immer eingeschaltet

Vorsicht Clipping!

Achten Sie vor allem bei leistungsschwächeren Verstärkern auf die richtige Lautstärkeeinstellung, da die Lautsprecher sonst Schaden nehmen können. Treten Verzerrungen auf, drehen Sie bitte direkt leiser.

Deutsch

Deutsch

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang- eigenschaften: 15-20 Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören
  • Extrem hohe Pegel vermeiden
• Unterschiedlichstes Musikmaterial hören

Fehlersuche

Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache Lösung
Lautsprecher spielen mit unterschiedlichen Pegeln	Pegel am Verstärker falsch eingestellt	Pegel am Verstärker anpassen (ziehen Sie hierzu auch die Bedienungsanleitung des Verstärkers zu Rate)
Tonwiedergabe des Subwoofers zu leise	1. Volume des Subwoofers zu niedrig eingestellt	Lautstärke an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers müssen mit den roten Eingangsbuchsen des Subwoofers verbunden sein.
	3. Ausgangspegel am Verstärker für den Subwoofer ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel am Verstärker erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verstärker (Receiver) über dessen Lautsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderem Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verstärkers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verstärker): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspegel am Verstärker für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel des Verstärkers erhöhen
	9. Feinsicherung im Subwoofer ausgelöst (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen lassen
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofers Kürzere Signalleitung vom Verstärker zum Subwoofer verwenden oder mögliche Störquellen entstören lassen (siehe „Subwoofer brummt“)

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt 1. Signalleitungen vom Verstärker zum Subwoofer zu lang		Kürzere Signalleitungen verwenden
		2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendeten Leitung unterbrochen (defekt)
		3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verstärker und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verstärker verbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
		4. Ein nicht entstörter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören lassen, falls das Brummgeräusch verschwindet oder zunächst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fachmann zu Rate ziehen.)Speziellen „Mantelstromfilter“ (im Fachhandel erhältlich) zwischen Verstärker und Subwoofer schalten, um das Brummen zu eliminierenNetzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonders wichtig, wenn der Verstärker nicht geerdet ist)

Movie English Français Español Italiano Русский Svenska Nederlands Polski

SWE Undvik direkt solljus

SWE 3 Inkopplingsautomatik

NED 3 Inschakelautomaat

Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmt Canton für alle Passivlautsprecher eine Garantie von 5 Jahren. Für die Aktivsubwoofer und teilaktiven Boxen werden 2 Jahre Garantie gewährt. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den Erstkäufer. Ein Garantieanspruch besteht nur bei Verwendung der Originalverpackung, Ausgeschlossen sind Transportschäden und Schäden, die durch unsachgemäßen Gebrauch verursacht wurden. Der Anspruch verlängert sich nicht durch den Austausch von Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Canton Fachhändler gekauft wurden. Wenden Sie sich im Schadensfall bitte an ihn oder direkt an den Canton Service.
