| Type de produit | Platine tourne-disque avec connexion USB |
| Marque | Dual |
| Modèle | DT 210 USB |
| Dimensions (L x H x P) | 350 mm x 95,4 mm x 348 mm |
| Poids | 2,75 kg |
| Alimentation | 230 V ~, 50 Hz |
| Consommation électrique | 3 W |
| Vitesses de lecture | 33 ⅓ tr/min et 45 tr/min |
| Entraînement | Par courroie |
| Fonctionnement | Automatique et manuel |
| Connectivité | USB 1.1, sortie audio RCA (Line/Phono) |
| Type d'aiguille | Diamant |
| Fluctuation de vitesse | < 0,25 % WRMS (JIS WTD) |
| Adaptateur 45 tours | Inclus |
| Logiciel fourni | Audacity® sur CD |
| Température de fonctionnement | +5 °C à +35 °C |
| Humidité admissible | 45 % à 85 % (sans condensation) |
| Fonctions de sécurité | Arrêt automatique en fin de disque, protection antichoc |
| Entretien | Nettoyer aiguille et disque avant chaque lecture |
| Pieces détachées | Aiguille de rechange, courroie |
| Réparabilité | Réparation par un spécialiste uniquement |
| Informations générales | Conforme aux directives CE (basse tension, CEM) |
FOIRE AUX QUESTIONS - DT 210 USB DUAL
Questions des utilisateurs sur DT 210 USB DUAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Equipement DJ au format PDF gratuitement ! Retrouvez votre notice DT 210 USB - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DT 210 USB de la marque DUAL.
MODE D'EMPLOI DT 210 USB DUAL

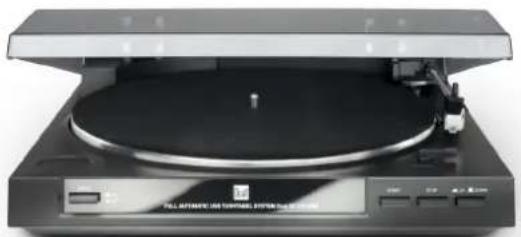

DUAL DT 210 USB Platine tourne-disque avec branchement USB
Manuel d'utilisation
Avant-propos
Ce manuel d'utilisation vous aide en vue d'une utilisation
- conforme aux prescriptions et
surre
Utilisation de votre platine tourne-disque DT 210 USB, nommée ci-après platine tourne-disque ou apparéil.
Veuillez respecter le logiciel Audacity sur le CD ainsi que les consignes d'utilisation du branchement USB à la page 13.
Groupe ciblé par ce manuel d'utilisation
Le manuel d'utilisation s'adresse à chaque personne qui • installe,
- utilise,
- nettoie
ou elimine la platine tourne-disque.
Tous les noms de marques et de produits cités sont des marques de fabrique ou des marques déposées des fabricants correspondants.
Caracteristiques de presentation de ce manuel d'utilisation
Différents éléments de ce manuel représentant des caractéristiques de presentation déterminés. Ainsi, vous pourrezrapidementvousrendrecompte s'il s'agit
de texte normal,
d'énumérations ou
d'étapes de manipulation.
Installer le logiciel Audacity® livre avec l'appareil avant de raccorder et de mettre en service l'appareil sur PC et/ou MAC.
"Free MP3 Sound Recorder" est p. ex. un programme alternatif.
Téléchargement sur Internet sous
Consignes de sécurité et installation de la platine
tourne-disque 4
Consignes de sécurité 4
Installation de l'appareil 5
Description de la platine tourne-disque. 6
Volume de livraison 6
Principales fonctions 6
Face avant de l'appareil 7
Face arriere de l'appareil. 8
Preparatifs 9
Courroie et plateau. 9
Revêtement du plateau 9
Adaptateur de centrage 9
Bras de lecture 9
Raccordement de la platine tourne-disque 10
Raccordement à l'amplificateur 11
Raccordement à l'ordinateur 11
Branchement au secteur 11
Comment régler l'interrupteur PHONO/LINE 11
Retirer / Mettre la protection de I'aiguille 11
Lecture d'un disque 12
Demarrage automatique 12
Demarrage manuel 12
Touche STOP 12
Avant de proceder au raccordement USB. 13
Configuration requise. 13
Comment numériser votre musique 14
Installation du logiciel. 14
Raccorder la platine tourne-disque 14
Configuration du logiciel 14
Enregistrement etémorisation de la musique 15
Nettoyage de la platine tourne-disque. 16
Choc electrique 16
Nettoyage de I'aiguille et du disque 16
Changement de I'aiguille 16
Comment remedier aux erreurs 17
Données techniques. 18
Consignes d'elimination 19
Consignes de sécurité et installation de la platine tournedisque
Veuillez dire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Respectez toujours tous les avertissements et consignes de ce manuel d'utilisation, ainsi que ceux figurant au dos de l'appareil.
Consignes de sécurité
- L'appareil doit uniquement être raccordé à une tension secteur de 230V 50Hz . N'essayez jamais d'utiliser l'appareil avec une autre tension.
- La fiche secteur doit seulement être raccordée après la fin de l'installation conforme aux prescriptions.
- Si la fiche secteur est défectueuse ou si l'appareil présente d'autres dommages, il est interdit demettre l'appareil en marche.
- Lors du débranchement du cordon d'alimentation de la prise de courant, tirer sur la fiche d'alimentation - et non sur le cable.
- Afin d'éviter un risque d'incendie et le risque d'un choc électrique, n'exposez pas l'appareil à la pluie ni à toute autreASFHUMIDITE.
-
Ne pas toucher la fiche d'alimentation avec les mains mouillées, risque d'électrocution!
-
En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, retarder immidiatement la fiche d'alimentation de la prise!
- Débranche la fiche secteur si un orage menace.
- Débranche la fiche secteur si l'appareil n'est pas utilisé sur une période prolongée, p. ex. avant d'entreprenevre un voyage.
- Débranche la fiche secteur de la prise de courant si vous n'utilise pas l'appareil pendant une période prolongée. Tirez uniquement au niveau de la fiche secteur, pas sur le cable.
- Posez le cable d'alimentation de manière à éviter tous risques de trèbuchement. Ne posez pas d'objet lourd sur le cable d'alimentation.
- Veillez toujours à une bonne accessibilité au cable d'alimentation ou au connecteur, de manière à pouvoir débrancherrapidement l'appareil de l'alimentation électrique!
- La prise doit être située le plus pres possible de l'appareil.
Pour le raccordement au secteur, enforcer complètement la fiche secteur dans la prise.
Utilisez un raccordement secteur approprié et évitez d'utiliser des multiprises! - Evitez le contact de l'appareil avec l'eau ou l'humiidity.
-
Ne mettez pas l'appareil en service à proximé de baignoires, de piscines ou autres jets d'eau.
-
Ne posez pas de récipient contenant des liquides, p. ex. vases à fleurs, sur l'appareil. Ils pourraient se renverser et le liquide qui s'écoule risquerait d'entrainer des dommages considérables ou même un chic electrique.
- Si des corps étrangers ou du liquide devaient parvenir à l'intérieur de l'appareil, débranchez immeditatement la fiche secteur de la prise de courant. Faites vérifier l'appareil par un spécialiste qualifié avant de le remettre en service. Danger de chocolélectrique en cas d'ouverture du boîtier.
- N'ouvrez pas le boitier. Danger de chocoléctrique en cas d'ouverture du boitier.
- N'essayez jamais de réparer vous-même un apparéil défectieux. Adressez-vous toujours à nos points de service après-venture.
- N'ouvrez enaucun cas l'appareil-seul un specialist doit I'ouvrir.
- Des corps étrangers, p. ex. aiguilles, pieces de monnaie, etc., ne doivent pas tomber à l'intérieur de l'appareil.
- Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil.
- Ne laïsez jamais des enfants utiliser cet apparéil sans surveillance.
- Faites effectuer les travaux de maintenance uniquement par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres personnes en danger.
Installation de l'appareil
- La platine tourne-disque ne doit être placee que sur une surface horizontale stable, exempte de vibrations.
- N'installez pas l'appareil à proximé de sources de chaleur telles que radiateurs. Évitez l'enseillement direct et les emplacements exposés à une quantité exceptionnelle de poussières.
- Maintenez l'appareil uniquement à l'horizontal.
- Éloignez la platine des apparciels qui générent un fort champ magnétique.
- Ne posez pas d'objets lourds sur l'appareil.
- De la condensation peut se produit à l'intérieur de l'appareil en le déplaçant d'un lieu froid vers un lieu chaud. Dans ce cas, attendez environ une heures avant de lemettre en service.
- Posez le cable réseau de telle sorte que personne ne trèbuche dessus.
- Pour un raccordement au secteur, enforcer la fiche secteur complètement dans la prise de courant.
Utilisez un branchement au secteur approprié, facilement accessible et évitez l'utilisation de prises multiples! - Ne pas toucher la fiche secteur avec les mains humides, risque de décharge électrique!
-
En cas d'anomalies ou d'apparition de fumée et d'odeur au niveau du boîtier, restorer immédiatement la fiche secteur de la prise de courant!
-
Débrancher la fiche secteur avant un orage.
- Si l'appareil n'est pas utilisé pendant une période prolongée, par exemple à la veille d'un voyage prolongé, débranchez la fiche secteur.
Description de la platine tournedisque
Volume de livraison
Retirez l'appareil et tous ses accessoires de l'emballage.
Conservez le carton et tous les éléments de l'emballage pour un évientuel transport ultérieur
Veuillez vérifier que tous les accessoires mentionnés cédssous sont presents :
- La platine tourne-disque,
Plateau avec courroie,
Revêtement du plateau, - Capot datede 2 charnières,
Adaptateur pour disques 45 tours (45 t./min.), - Cable USB,
CD du logiciel, - le present manuel d'utilisation.
Principales fonctions
- Cet apparéil vous permet de dire des disques 33 et 45 tours.
- Il comporte des fonctions totalement automatiques.
- À la fin du disque, le bras de lecture est automatiquement ramné sur son support.
- Vous pouvez transmettre vos disques via le branchement USB ainsi que le logiciel Audacity sur votre PC et ainsi les numériser.
- La platine tourne-disque est dotée d'un sélecteur de réglage de la sensibilité/preamplificateur intégré ; elle peut ainsi être raccordée à une entrée phono ou audio (AUX-In).

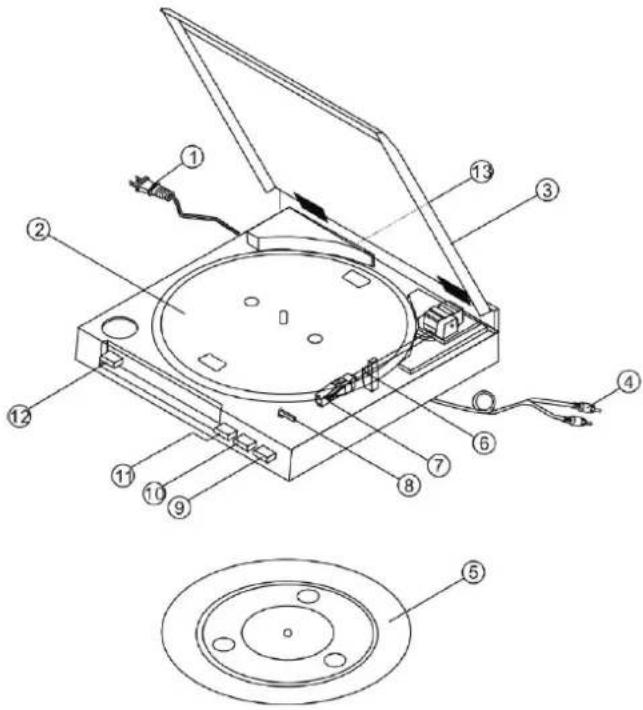

Face avant de l'appareil
1 Cordon d'alimentation
2 Plateau
3 Capot
4 Câble audio Cinch (avec fiche blanche et rouge)
5 Tapis
6 Bras de lecture
7 Aiguille de lecture
8 Levier de selection pour le réglage de la taille des disques (SIZE 30/17)
9 Interrupteur Lift du bras de lecture (UP/DOWN)
10 Touche STOP
11 Touche START
12 Reglage de la vitesse (SPEED 33/45)
13 Port USB

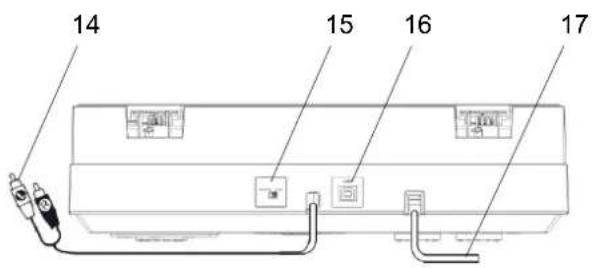

Face arrêté de l'appareil
14 Cable audio Cinch (avec fiche blanche et rouge)
15 Interrupteur PHONO/LINE
16 Port USB
17 Cordon d'alimentation
Preparatifs
Courroie et plateau
Lors de la livraison, la couroie d'entrainment [1] est déjà en place sur la bande de roulement de couroie du plateau 2. La couroie est dotée d'une bande [2], avec laquelle la couroie est posée sur l'axe d'entrainment [3] du moteur (Pully).
Poser le plateau sur l'axe. Tournez le plateau de telle maniere que l'ouverture se retrouve au-dessus du moteur d'entrainment. Enlevez la courroie au moyen de la bande de roulement décrite ci-dessus et placez-la sur le rouleau d'entrainment moteur Pully. Enlevez la bande.
Revêtement du plateau
Appliquez maintainant le revêtement 5 avec le bon côte vers le haut sur le plateau.
Adaptateur de centrage
L'adaptateur de centrage est utilisé par exemple pour les disques 45 tours qui ne sont pas munis de support de centrage. Si l'adaptateur de centrage n'est pas utilisé, vous pouvez le placer sur le support prévu à cet effet.
Bras de lecture
Le bras de lecture 6 est bloqué par une bande pour le transport. Enlevez cette bande avant la première mise en service. Lors de transports ultérieurs, le bras de lecture devra être de nouveau fixé avec cette bande pour éviter des dommages causés par les chocs.

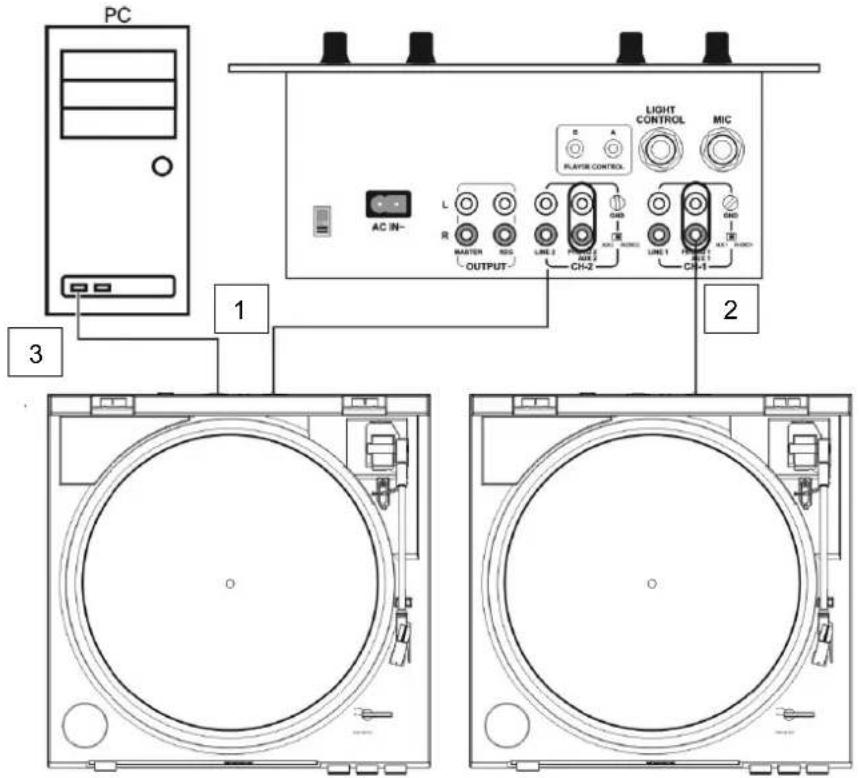

Raccordement de la platine tourne-disque
Interrupteur PHONO/LINE
1-sur LINE
2-sur PHONO
3 - Branchement USB sur le PC
Raccordement à l'amplificateur
Raccordez le cable audio Cinch 14 sur les prises LINE/AUX ou Phono sur l'amplificateur.
Remarque :
Lors de cette opération, faites attention à raccorder correctement les canaux gauche et droit (rouge = canal droit, blanc = canal gauche).
Raccordement à l'ordinateur
Raccordez le branchement USB 16 à un emplacement USB libre sur votre ordinateur. Merci de respecter les consignes de la page 13.
Branchement au secteur
Enforcez la fiche secteur dans une prise de courant.
Comment régler l'interrupteur PHONO/LINE
Reglez l'interrupteur PHONO/LINE 15 sur PHONO quand la platine tourne-disque est raccordée aux prises PHONO.
Réglez l'interrupteur PHONO/LINE 15 sur LINE quand la platine tourne-disque est raccordée aux prises LINE.
Retirer / Mettre la protection de l'aiguille
Avant la lecture d'un disque, la protection de l'aiguille [1] doit être retiree de la tete de lecture 7. Retirez la protection vers I'avant.
Il est recommandé de remetre en place la protection de l'aiguille après la lecture pour protégger l'aiguille [2].
Lecture d'un disque Demarrage automatique
Mettez un disque. Le cas échéant, poser l'adaptateur de centrage pour les 45 tours. Réglez, avec le levier de selection 8, la taille de disque correspondante: 30 ou 17 cm de diamètre. Fermer le capot. Réglez, avec l'interrupteur SPEED 12, la vitesse de rotation du plateau sur 33 ou 45 tr/min. Faites attention à ce que l'interrupteur LIFT 9 se trouve bien en position DOWN.
Appuyez sur la touche START 11. Le plateau commence à tourner à la vitesse préréglée. Le bras de lecture se pose automatiquement sur le disque. La lecture démarre.
Démarrage manuel
Mettez un disque. Reglez, avec le levier de selection 8, la taille de disque correspondante : 30 ou 17 cm de diamètre. Reglez, avec l'interrupteur SPEEDD 12, la vitesse de rotation du plateau sur 33 ou 45 tr/min. Faites attention à ce que l'interrupteur LIFT 9 se trouve bien en position UP.
Appuyez sur la touche START 11. Le plateau commence à tourner à la vitesse préréglée. Le bras de lecture se pose automatiquement sur le disque. La lecture démarre.
Retirez le bras de lecture du support et l'amener audressus des sillons du disque. Le plateau commence à tourner à la vitesse pré régée. Si vous appuyez de nouveau sur l'interrupteur LIFT (DOWN) 9, le bras de lecture s'abaisse.
L'interrupteur Lift 9 permet de relever le bras de lecture à n'importe quel endroit du disque, même pour une courte interruption (lève-bras en position UP). Le plateau continue à tourner.
Touche STOP
À la fin du disque, le bras de lecture est automatiquement ramné sur son support et l'appareil est mis à l'arrêt.
Remarque:
Vouspouverezegalementarreterla platine tourne-disque enappuyant sur le bouton STOP10 ou enappuyant sur le bouton Lift9,le placer en position UP et repositionner lebras de lecture sur son support.
Avant de proceder au raccordement USB
Configuration requise
Avant le raccordement, assurez-vous que le système de votre ordinateur remplit les conditions préalables ci-dessous :
Intel Pentium ou AMD Athlon, 1 GHz ou plus
- (ou ordinateur MAC correspondent)
- Port USB 1.1 ou USB 2.0 (2.0 commande)
- Systeme d'exploitation Windows 2000/XP ou une version plus recente, MAC OSX ou une version plus recente
- Carte son compatible
- Mémoire de travail > à 512 Mo
- Graveur de CD ou de DVD pour la réalisation de CD audio
Haut-parleurs, souris
- Mémoire disque dur libre de 10 Mo pour l'installation du logiciel
- Mémoire disque dur libre supplémentaire pour la numérisation de votre musique
Remarque :
- Installer le logiciel Audacity® livre avec l'appareil avant de raccorder et demettre en service l'appareil sur PC et/ou MAC.
- Le logiciel Audacity® est un Gratisiciel. Vérifiez sur la page d'accueil si une mise à jour est disponible. Le cas échéant, une version actuelle ou des mises à jour sont disponibles sur le site Internet http://audacity.sourceforge.net.
- "Free MP3 Sound Recorder" est p. ex. un programme alternatively. Téléchargement sur Internet sous www.nbxsoft.com/sound-recorder.php
Comment numériser votre musique
Installation du logiciel
Démarrez votre ordinateur, insérez le CD et installez le logiciel Audacity.
Veuillez consultier la page d'accueil pour voir si une mise à jour est disponible (http://audacity.sourceforge.net) et installez le cas échéant la mise à jour.
Raccorder la platine tourne-disque
Raccordez le branchement USB 15 de la platine tournedisque à un emplacement USB libre sur votre ordinateur. Utilisez le cable USB livre avec l'appareil.

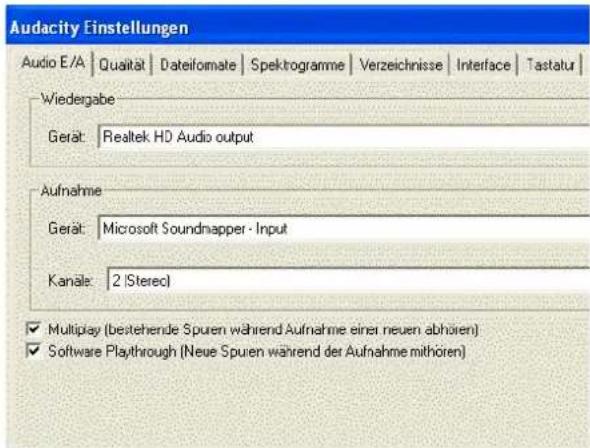

Configuration du logiciel
- Demarrez le logiciel Audacity.
- Sélectionnez dans le menu [Modifier] et [Réglages]. Les réglages du logiciel s'ouvre.
- Cliques sur le taquet [Audio E/A]:
- Sélectionnez votre carte son interne comme apparéil de reproduction.
- Sélectionnez USB Audio CODEC ou "Microsoft Soundmapper Input" comme apparéil de reproduction.
- Sélectionnéz les canaux [Channels] 2 Stereo.
- Cliquez sur [Multiplay], de sorte qu'une coche apparait devant.
- Cliquez sur [Software Playthrough], de sorte qu'une coche apparait devant.
- Cliquez sur OK.

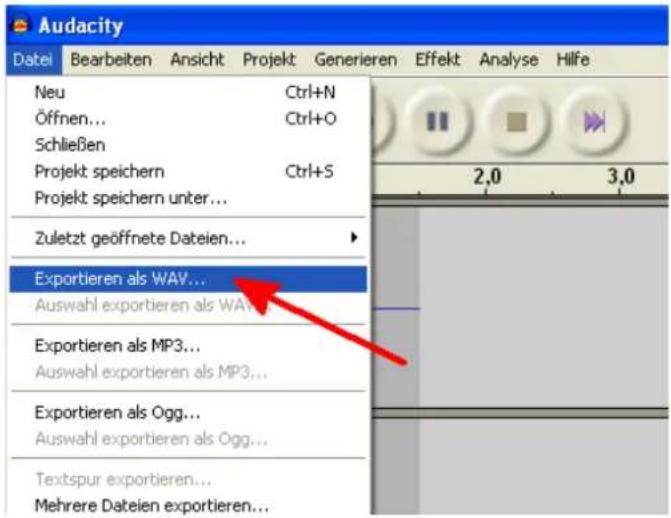

Enregistrement etémorisation de la musique
- Mettez un disque. Démarrez la lecture.
- Cliquez sur la touche d'enregistrement rouge au niveau du logiciel.
- Cliquez sur la touche bleue PAUSE pour une interruption-temporaire de l'enregistrement.
- Cliquez sur la touche jaune STOP pour arreter l'enregistrement.
- Cliquez sur la touche verte PLAY pour dire votre enregistrement.
- Cliquez sur fichier et selectionnez "Exporter au format WAV... pour sauvegarder l'enregistrement sur le PC.
- Pour exporter l'enregistrement sous forme de fichier MP3, vous doivent acceder le codeur Lame. Lisez pour ce faire les consignes sur le CD du logiciel.
Remarque:
Vous trouvezez également des instructions détaillées sur le logiciel Audacity sur le CD du logiciel.
Nettoyage de la platine tournedisque
Choc électrique
Afin d'eviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante.
Attention!
N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence.
Nettoyez le boitier à l'aide d'un chiffon doux légèrement humide.
Nettoyage de l'aiguille et du disque
Avant toute lecture, l'aiguille et le disque doivent toujours être nettoyés, pour éviter qu'ils soient usés prematurément.
Passez un pinceau sur l'aiguille, de l'arrière vers l'avant.
Passez un chiffon de manière légèrement oblique sur le disque.
Changement de l'aiguille
L'aiguille de lecture subit une usure naturelle à l'utilisation. Nous vous recommendons donc de contrôler régulièrement son état, au bout de 500 heures de service pour les aiguilles de diamant.
Remarque :
Les aiguilles de lecture usées ou endommagées (brises) détruisent les disques.
Remplacez l'aiguille uniquement par le même modele.
Tirez laiguille de lecture de biais et vers le bas.
Pour remonter de l'aiguille de lecture, procedez à la même opération en sens inverse.
Comment remedier aux erreurs
Si l'appareil ne fonctionne pas comme prévu, faites une vérification à l'aide des tableaux suivants.
Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant.
Problèmes avec l'appareil
| Problème | Cause possible / remède |
| Le bras de lecture saute les pistes, glisse sur le disque ou ne rouge pas | La platine tourne-disque n'est pas à l'horizontal. Placez la platine tourne-disque sur une surface horizontalle. Le disque est sale ou rayé. Nettoyez le disque avec l'accessoire adéquat ou passez un autre disque. |
| Problème | Cause possible / remède |
| Mauvaise qualité du son, nombreux parasites, dérailllement du son, etc. | L'aiguille est sale ou usée. À l'aide d'un pinceau, nettoyez l'aiguille ou bien changez-la. Le disque est sale ou rayé. Nettoyez le disque avec l'accessoire adéquat. |
| La vitesse n'est pas appropriée. | Réglez la vitesse en fonction des données figurant sur le disque. (33 tr/min ou 45 tr/min) |
| Le son est monocorde | La courroie est détendue et doit être changée. |
| Le son est trop faible ou trop fort, il est déformé. | La platine tourne-disque n'est pas raccordée à la bonne entrée. (voir page 11) |
| Aucun enregistrement possible avec le logiciel Audacity | Exécuter la restauration du système du PC (via "Programme", "Accessoires", "Programme de systèmes"). |
Données techniques
| Dimensions (largeur x hauteur x profondeur) : | 350 mm x 95,4 mm x 348 mm |
| Poids : (sans piles) | 2,75 kg |
| Tension : | Courant alternatif 230 V , 50 Hz |
| Puisance absorbée : | 3 W |
| Conditions ambiantes : | +5 °C à +35 °C 45 % à 85 % d'humidité relative (non condensée) |
| Aiguille de lecture : | aiguille de diamant |
| Fluctuation de vitesses | < 0,25 % WRMS (JIS WTD) pour 331/3 Tpm |
| Port USB | USB 1.1 pour WINDOWS, MAC OSX |
Sous reserve de modifications techniques et d'erreurs.
Les dimensions sont des valeurs approximatives.
Directives et normes
Ce produit est conforme à
- la direction "basse tension" (2006/95/EC),
- la directive "compatibilité electromagnétique" (2004/108/EC) et la
- directive de réference CE).
Contacter le fabricant
DGC GmbH
Consignes d'élimination
Elimination de l'emballage
Votre nouvel apparéil a été protégé par un emballage lors de son acheminement. Tous les matérielaux utilisés sont compatibles avec l'environnement et recyclables.
Veuillez apporter votre contribution et éliminez l'emballage de façon respectue de l'environnement.
Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale.
Danger d'étouffement!
Ne laisses pas l'emballage et ses éléments à des enfants.
Danger d'étouffement par les films ou d'autres matérieliaux d'emballage.
Élimination de l'appareil
Les apparèils usages ne sont pas des déchets sans valeur. Une élimination respectue de l'environnement permet de recycler des matières brutes précieuses.
Renseignez auprès de l'administration de votre ville ou de votre commune concernant les possibités d'une élimination réglementaire et respectueuse de l'environnement de l'appareil.
Cet apparéil est marqué selon la directive 2002/96/CE concernant les apparéils électriques et électroniques usages (WEEE).
Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le biais des ordures menagères ordinaires; il doit être remis à un point de collecte prévoyant le recyclage d'appareils électriques et électroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matérielles sont recyclables conformément à leur marquage. Avec la réutilisation, le recyclage des matérieliaux ou d'autres formes de recyclage d'appareils usages, vous apportez une contribution importante à la protection de notre environnement.
Danger de mort!
Débranchez la fiche secteur sur les appareils qui ne sont plus utilisés. Déconnectez le cable d'alimentation et débranchez-le avec la fiche.
DUAL DTJ 210 USB Giradischi automatico con connessione USB
Istruzioni d'uso
