• Istruzioni d'uso2 Premessa Questo manuale aiuta a usare in modo sicuro e conforme a quanto prescritto il giradischi DT 210 USB, di seguito indicato come giradischi o apparecchio. Seguire le indicazioni del software Audacity sul CD e le note sull'utilizzo della connessione USB a pag. 13. Destinatari di queste istruzioni d’uso Le istruzioni d'uso sono rivolte a chiunque installano, utilizzano, puliscono o smaltiscono il giradischi. Tutti i nomi dei marchi e dei prodotti sono marchi di fabbrica o marchi registrati dei rispettivi produttori. Caratteristiche grafiche di queste istruzioni d’uso Diversi elementi del manuale sono contrassegnati con simboli particolari. In questo modo risulta facile capire se si tratta di testo normale, elenchi o istruzioni operative. Installare sul PC o sul MAC il software Audacity® fornito insieme, prima del collegamento e della messa in funzione dell'apparecchio. Come programma alternativo si può usare ad es. Free MP3 Sound Recorder. Internet : www.nbxsoft.com/sound-recorder.php3 Indice Sicurezza e montaggio del giradischi p. 4
• Sicurezza p. 4
• Installazione p. 5
• Descrizione del giradischi p. 6
• Confezione p. 6
• Caratteristiche particolari p. 6
• Lato anteriore dell’apparecchio p. 7
• Lato posteriore dell'apparecchio p. 8
• Preparazione del giradischi prima della messa in funzione p. 9

Sicurezza e montaggio del giradischi Leggere attentamente le norme di sicurezza e conservarle per eventuali consultazioni successive. Seguire sempre tutte le avvertenze e istruzioni di questo manuale e riportare sul retro dell'apparecchio. Sicurezza L'apparecchio può solo essere collegato ad una tensione di rete di 230 V~, 50 Hz. Non cercare mai di far funzionare l'apparecchio con un'altra tensione. La spina di alimentazione deve essere collegata solo dopo aver terminato l'installazione a norma. Se la spina di alimentazione dell'apparecchio è guasta o se l'apparecchio presenta altri danni, quest'ultimo non deve essere messo in funzione. Per staccare il cavi di alimentazione dalla presa, tirare afferrando la spina e non il cavo. Per evitare rischi di incendi e il pericolo di scossa elettrica, non esporre l'apparecchio alla pioggia o ad altre fonti di umidità. Non afferrare mai la spina di rete con le mani bagnate: pericolo di scossa elettrica! In caso di anomalie o di formazione di fumo o odori nell'involucro, staccare subito la spina dalla presa. Estrarre la spina prima di un temporale. Qualora l'apparecchio non venga utilizzato per lungo tempo, ad esempio nel caso di un lungo viaggio, estrarre la spina. Staccare la spina dalla presa di corrente, nel caso in cui l’apparecchio non venga utilizzato per lungo tempo. Tirare tenendo soltanto la spina. Posare il cavo di alimentazione in modo da evitare che qualcuno si inciampi. Non posare oggetti pesanti sul cavo di alimentazione. Assicurarsi che il cavo di alimentazione o il connettore siano sempre facilmente accessibili, in modo da poter scollegare velocemente l'apparecchio dall'alimentazione elettrica! La presa deve trovarsi il più possibile vicino all'apparecchio. Per collegare l'apparecchio alla rete elettrica, inserire completamente la spina nella presa. Utilizzare un allacciamento alla rete adatto e facilmente accessibile; non utilizzare prese multiple. Evitare il contatto dell'apparecchio con acqua o umidità. Non mettere in funzione l'apparecchio nelle vicinanze di vasche da bagno, piscine o dove si formano spruzzi d'acqua. Non mettere mai contenitori con liquidi, es. vasi di fiori, sull'apparecchio. Questi potrebbero rovesciarsi, e il liquido fuoriuscito può provocare danni considerevoli o produrre il rischio di scossa elettrica.Sicurezza e montaggio del giradischi

Se dovessero penetrare corpi estranei nell'apparecchio, estrarre subito la spina dalla presa. Far controllare l'apparecchio da personale esperto altamente qualificato prima di rimetterlo in funzione. In caso contrario, vi è il rischio di subire una scossa elettrica. Non aprire l'involucro esterno. In caso contrario, vi è il rischio di subire una scossa elettrica. Non cercare mai di riparare da soli un apparecchio difettoso. Rivolgersi sempre a uno dei nostri centri di assistenza clienti. Non aprite l'apparecchio in nessun caso - è consentito solo a un tecnico esperto. Corpi estranei, ad es. aghi, monete, ecc., non devono cadere all'interno dell'apparecchio. Non posare fonti di combustione libere, come ad es. candele accese, sull'apparecchio. Non lasciare mai l'apparecchio incustodito alla portata dei bambini. Fare eseguire i lavori di manutenzione sempre da personale specializzato qualificato. In caso contrario si rischia di mettere in pericolo se stessi e gli altri. Per la pulizia dell'apparecchio e dei dischi, utilizzare esclusivamente detergenti specifici (antistatici) acquistabili presso rivenditori specializzati in accessori. Installazione Installare il giradischi su una superficie orizzontale stabile, priva di vibrazioni. Non collocare l’apparecchio vicino a fonti di calore come radiatori. Evitare i raggi solari diretti e i luoghi eccessivamente polverosi. Durante il funzionamento, l'apparecchio deve trovarsi in posizione orizzontale. Tenere l'apparecchio lontano da altri apparecchi che producono forti campi magnetici. Non posare oggetti pesanti sull'apparecchio. Spostando il giradischi da un ambiente freddo a uno caldo, è probabile che al suo interno possa depositarsi dell'umidità. In tal caso attendere circa un'ora prima di rimetterlo in funzione. Per collegare l'apparecchio alla rete elettrica, inserire completamente la spina nella presa.Descrizione del giradischi

Descrizione del giradischi Confezione Estrarre l'apparecchio e tutti gli accessori dall'imballaggio. Conservare il cartone e il materiale d'imballaggio per poter reimballare l'apparecchio in modo sicuro in caso di un successivo trasporto. Accertarsi che siano presenti tutti gli accessori di seguito elencati: il giradischi, il piatto giradischi con cinghia di trazione, base di gomma, il coperchio con 2 cerniere, l'adattatore per dischi da 45 giri, cavo USB, CD software, il presente manuale d'uso. Caratteristiche particolari Con questo apparecchio è possibile riprodurre dischi da 33 e 45 giri. Dispone di funzioni di comando completamente automatiche. Al completamento del disco, il braccio del pick-up viene automaticamente riportato indietro. Grazie alla connessione USB e al software Audacity è possibile trasferire i dischi sul proprio PC e digitalizzarli. Il giradischi è dotato di un preamplificatore- equalizzatore integrato ed è possibile collegarlo sia a un ingresso phono, sia a un ingresso audio (AUX-In).Descrizione del giradischi

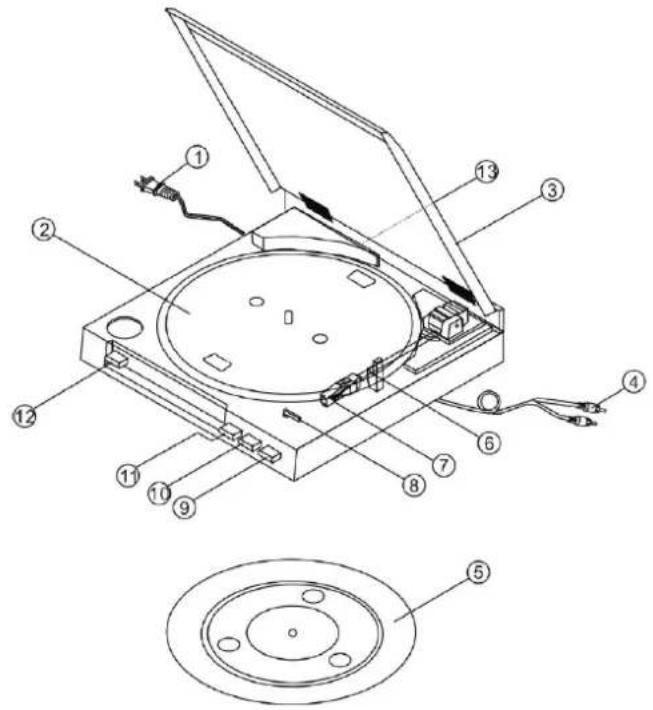

Lato anteriore dell’apparecchio 1 Cavo di alimentazione 2 Piatto giradischi 3 Coperchio 4 Cavo audio cinch (con spina bianca o rossa) 5 Base di gomma 6 Braccio del pick-up 7 Puntina, con sistema 8 Leva di selezione per la dimensione del disco (SIZE 30/17) 9 Tasto per sollevamento braccio pick-up (UP/DOWN) 10 Tasto Stop (STOP) 11 Tasto Start (START) 12 Tasto numero giri (SPEED 33/45) 13 Collegamento USBDescrizione del giradischi

Lato posteriore dell'apparecchio

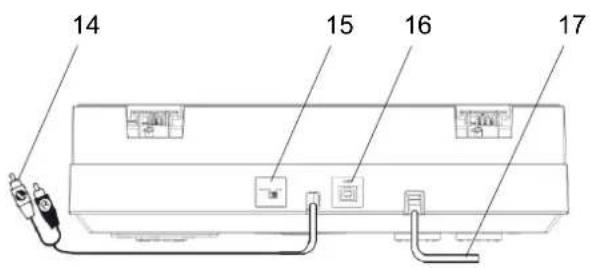

14 Cavo audio cinch (con spina bianca o rossa) 15 Interruttore PHONO/LINE 16 Collegamento USB 17 Cavo di alimentazione

17Preparazione del giradischi prima della messa in funzione

Preparazione del giradischi prima della messa in funzione Cinghia e piatto giradischi Al momento della fornitura, la cinghia di trazione poggia già sulla relativa superficie di scorrimento del piatto giradischi. La cinghia è dotata di un nastro, con il quale la cinghia stessa viene posizionata sull'asse di trazione del motore (puleggia). Poggiare il piatto giradischi sull'asse. Girare il piatto giradischi, fino a posizionare l'incavo sul motore di trazione. Tirare la cinghia 1 tramite il nastro 2 summenzionato fuori dalla superficie di scorrimento e posizionarla in maniera centrata sopra il rullo di trazione della puleggia del motore 3. Rimuovere il nastro 2. Rivestimento del piatto giradischi (base) Posare la base 5 con il lato giusto rivolto verso l'alto sul piatto giradischi. Dischetto di centraggio Il dischetto di centraggio è necessario ad es. per i dischi da 45 giri senza stella di centraggio. Qualora il dischetto di centraggio non venga utilizzato, è possibile riporlo nell'apposito vano. Braccio del pick-up Il braccio del pick-up 6 è assicurato con un nastro per il trasporto. Rimuovere tale nastro prima di mettere in funzione per la prima volta. Per un successivo trasporto, il braccio del giradischi deve essere nuovamente fissato con tale nastro, per evitare danni da scossoni.Collegamento del giradischi

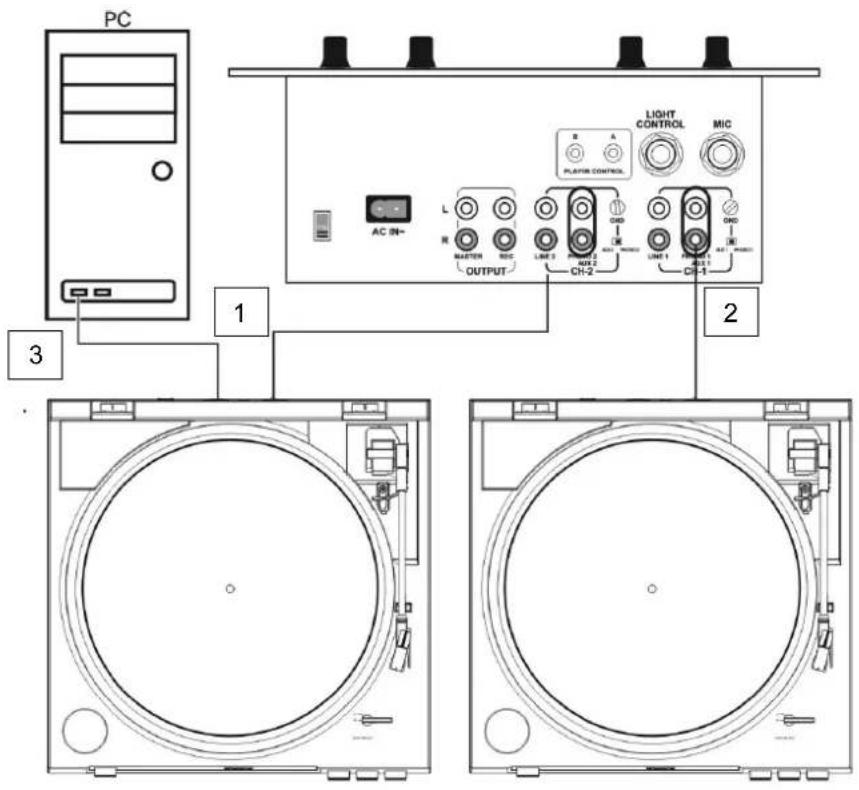

Collegamento del giradischi Interruttore PHONO/LINE: 1 – su LINE 2 – su PHONO 3 – connessione USB a PC

Collegamento all'amplificatore Collegare il cavo audio Cinch 14 alle prese LINE/AUX o phono dell'amplificatore. Nota: collegare correttamente il canale sinistro e destro (rosso = canale destro, bianco = canale sinistro). Collegamento al computer Collegare la connessione USB 16 con una porta USB libera del computer. Rispettare le note a pag.

Collegamento alla rete Inserire il connettore in una presa elettrica. Regolazione dell'interruttore PHONO/LINE Posizionare l'interruttore PHONO/LINE 15 su PHONO, qualora il giradischi sia collegato alle prese PHONO. Posizionare l'interruttore PHONO/LINE 15 su LINE, qualora il giradischi sia collegato alle prese LINE. Rimozione/applicazione della calotta protettiva della puntina Prima della riproduzione di un disco, occorre rimuovere la calotta protettiva della puntina dal pick- up 7. Estrarre la calotta in avanti. Terminata la riproduzione di dischi, si consiglia di riapplicare la calotta per la protezione della puntina.Riproduzione di un disco

Riproduzione di un disco Avvio automatico Inserire un disco. Nel caso di un 45 giri, utilizzare eventualmente il dischetto di centraggio. Con la leva di selezione 8 impostare la dimensione corretta del disco, 30 o 17 cm di diametro. Chiudere il coperchio. Con il tasto numero giri SPEED 12 impostare il numero di giri del piatto giradischi (33 o 45 giri/min.). Prestare attenzione che il tasto LIFT 9 si trovi in posizione DOWN. Premere il tasto START 11. Il piatto giradischi inizia a girare alla velocità preimpostata. Il braccio del pick-up si posiziona automaticamente sul disco. La riproduzione viene avviata. Avvio manuale Inserire un disco. Con la leva di selezione 8 impostare la dimensione corretta del disco, 30 o 17 cm di diametro. Con il tasto SPEED 12, impostare il numero di giri del piatto giradischi (33 o 45 giri/min.). Prestare attenzione che il tasto LIFT 9 si trovi in posizione UP. Premere il tasto START 11. Il piatto giradischi inizia a girare alla velocità preimpostata. Il braccio del pick-up si posiziona automaticamente sul disco. La riproduzione viene avviata. Togliere il braccio del pick-up dal relativo supporto e portarlo sopra il punto d'inizio del disco. Il piatto giradischi inizia a girare al numero di giri preimpostato. Premendo nuovamente il tasto LIFT (DOWN) 9 il braccio del pick-up si abbassa. Con il tasto Lift 9 è possibile sollevare il braccio del pick-up in qualsiasi punto desiderato, anche per interrompere brevemente la riproduzione (leva di sollevamento in posizione UP). Il piatto giradischi continua a girare. Tasto stop Alla fine del disco, il braccio del pick-up viene automaticamente riportato al relativo supporto e l'apparecchio si spegne. Nota: Si può anche spegnere il giradischi premendo il tasto STOP 10 e il tasto Lift 9, portando il braccio del pick-up in posizione UP e quindi riportandolo sul relativo supporto.Prima di creare la connessione USB

Prima di creare la connessione USB Configurazione di sistema Prima della connessione verificare che il sistema operativo del computer abbia i seguenti requisiti: Intel Pentium o AMD Athlon, 1GHz o superiore (o computer MAC analogo) Connessione USB 1.1 o USB 2.0 (consigliata 2.0) Sistema operativo Windows 2000/XP o superiore oppure MAC OSX o superiore Scheda audio compatibile Memoria di elaborazione > 512 MB Masterizzatore CD o DVD per la creazione di CD audio Casse acustiche, mouse 10 MB di memoria libera su hard disk per l'installazione del software Altra memoria libera sull'hard disk per la digitalizzazione della vostra musica Nota: Installare sul PC o sul MAC il software Audacity® in dotazione, prima del collegamento e della messa in funzione dell'apparecchio. Il software Audacity® è un freeware. Controllare nella homepage se è disponibile un update. In http://audacity.sourceforge.net è presente all'occorrenza una versione recente o un aggiornamento. Come programma alternativo si può usare ad es. Free MP3 Sound Recorder. Internet : www.nbxsoft.com/sound-recorder.phpDigitalizzazione della musica

Digitalizzazione della musica Installazione software Avviare il proprio computer, inserire il CD e installare il software audacity. Controllate se sulla homepage è disponibile un aggiornamento (http://audacity.sourceforge.net ) ed eventualmente installarlo. Collegare il giradischi Collegare la connessione USB 15 del giradischi con una porta USB libera del computer. Usare solo il cavo UBS in dotazione. Inizializzazione del software

1. Avviare il software Audacity.

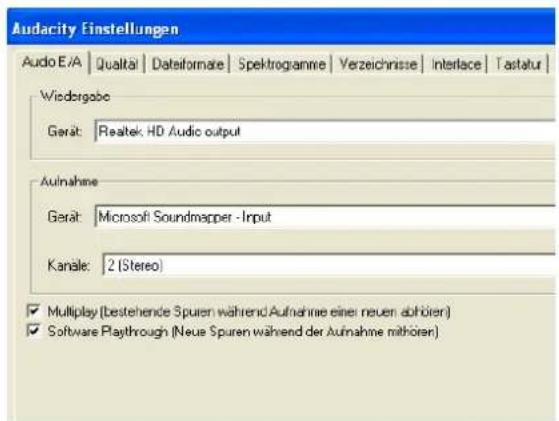

2. Selezionare nel menu [Modifica] e [Impostazioni]:

Si apre una finestra delle impostazioni software.

3. Fare clic sulla scheda [Audio E/A]:

4. Selezionare come apparecchio di riproduzione la

propria scheda audio interna.

5. Selezionare come apparecchio per la riproduzione

USB Audio CODEC oppure "Microsoft Soundmapper Input".

6. Selezionare i canali [Channels] 2 Stereo.

7. Fare clic su [Multiplay], così che compaia un segno di

8. Fare clic su [Software Playthrough], così che compaia

9. Cliccare su OK.Digitalizzazione della musica

Registrazione e memorizzazione della musica

1. Posare un disco sul piatto giradischi. Avviare la

2. Cliccare sul tasto rosso di registrazione nel software.

3. Cliccare sul tasto azzurro PAUSE per interrompere

provvisoriamente la riproduzione.

4. Per terminare la registrazione, cliccare sul tasto

5. Per riprodurre la propria registrazione terminata,

cliccare sul tasto PLAY verde.

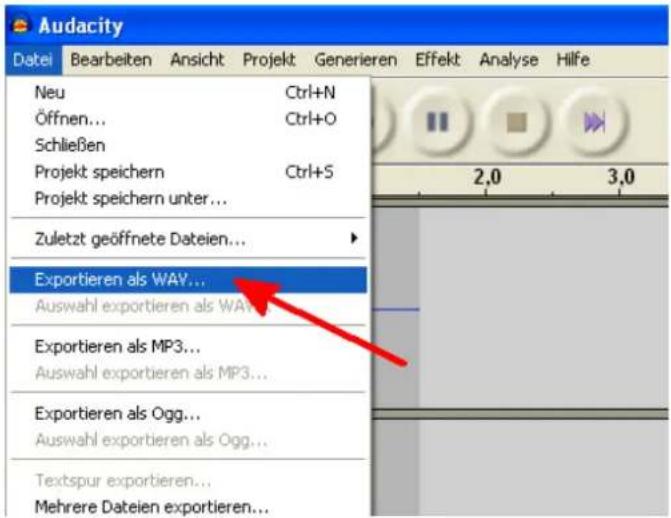

6. Fare clic sul file e selezionare "Esporta come

WAV…", per salvare la registrazione sul PC.

7. Per esportare la registrazione come file MP3 è

necessario aver installato in precedenza il Lame- Encoder. Leggere al riguardo le avvertenze sul CD del software.

Nota: Una guida dettagliata del software Audacity si trova anche sul CD del software.Pulizia del giradischi

Pulizia del giradischi Scossa elettrica Al fine di evitare il pericolo di scossa elettrica, non pulire mai l'apparecchio con un panno umido o con acqua corrente. Attenzione! Non usare spugne abrasive, polvere abrasiva e solventi come alcol o benzina. Pulire l'involucro con un panno morbido, inumidito con acqua. Pulizia della puntina e del disco Puntina e disco devono sempre essere puliti prima dell'esecuzione, al fine di evitare un'usura prematura. Con un pennello da pulizia, passare sulla puntina da dietro in avanti. Per la pulizia del disco passare un panno per dischi in modo leggermente obliquo sul disco stesso. Sostituzione della puntina Il processo di riproduzione comporta la naturale usura della puntina. Consigliamo pertanto una verifica regolare che, nel caso di puntine di riproduzione di diamante, deve essere effettuata dopo min. 500 ore di funzionamento. Nota: Le puntine di lettura usurate o danneggiate (scheggiate) rovinano i dischi. Sostituirle, se possibile, esclusivamente con puntine originali. Estrarre la puntina di riproduzione in modo obliquo verso il basso. L’inserimento della puntina avviene in sequenza inversa.Eliminazione delle anomalie

Eliminazione delle anomalie Qualora l'apparecchio non funzioni come previsto, effettuare una verifica utilizzando le seguenti tabelle. Se così facendo non si riesce a eliminare l'anomalia, contattare la casa produttrice. Problemi con l'apparecchio Anomalia Possibile causa/rimedio Il braccio del pick-up salta le tracce, scivola sopra il disco o non si muove. Il giradischi non è in posizione orizzontale. Collocare il giradischi su una superficie orizzontale. Il disco è sporco o graffiato. Pulire il disco con un detergente per dischi o riprodurre un altro disco.

Anomalia Possibile causa/rimedio Qualità del suono scadente, forti rumori anomali, intermittenze nel suono, ecc. La puntina è sporca o usurata. Pulire la puntina con un pennello o sostituirla. Il disco è sporco o impolverato. Pulire il disco con un detergente per dischi. Il numero di giri non è esatto. Impostare il numero di giri conformemente all’indicazione presente sul disco. (33 giri/min. o 45 giri/min.) Il suono è alterato. La cinghia di trazione è troppo lasca e deve essere sostituita. Il suono è troppo basso o troppo forte e distorto. Il giradischi non è collegato al giusto ingresso. (vedere pag. 11) Impossibile registrare con il software Audacity Eseguire il ripristino del sistema PC (attraverso "Programmi", "Accessori", "Programmi del sistema").Dati tecnici

Dati tecnici Dimensioni (larghezza x altezza x profondità): 350 mm x 95,4 mm x 348 mm Peso: (senza batterie) 2,75 Kg Tensione: 230 V corrente alternata, 50 Hz Potenza assorbita: 3 W Condizioni ambientali: da +5°C a +35°C 45 % - 85 % di umidità relativa dell'aria (che non condensa) Puntina di lettura: Puntina di diamante WOW, flutter < 0.25% WRMS (JIS WTD) a 331/3 Upm Collegamento USB USB 1.1 per WINDOWS, MAC OSX Con riserva di modifiche tecniche ed errori. Le dimensioni sono approssimative. Direttive e norme Questo prodotto è conforme direttiva per la bassa tensione (2006/95/CE), alla direttiva CEM (2004/108/CE) e alla direttiva di marchio CE.Come contattare il produttore

Come contattare il produttore DGC GmbH Graf-Zeppelin-Str. 7 D-86899 Landsberg Indicazioni per lo smaltimento Smaltimento dell'imballaggio Durante il trasporto, l'apparecchio nuovo è stato protetto dall'imballaggio. Tutti i materiali usati sono ecologicamente compatibili e riutilizzabili. Contribuite anche voi smaltendo l'imballaggio nel rispetto dell'ambiente. È possibile reperire informazioni sui sistemi di smaltimento presso il rivenditore dell'apparecchio o il centro di smaltimento comunale. Pericolo di soffocamento! Non lasciare l'imballaggio e i relativi componenti alla portata dei bambini. Esiste il pericolo di soffocamento a causa delle pellicole e di altri materiali di imballaggio. Smaltimento dell'apparecchio I vecchi apparecchi non sono rifiuti privi di valore. Grazie allo smaltimento nel rispetto dell’ambiente, è possibile recuperare materie prime utili. Informarsi presso la propria amministrazione cittadina o comunale circa le opportunità di smaltimento adeguato ed ecologico dell’apparecchio.

Pericolo di morte! Una volta che l’apparecchio è fuori servizio, estrarre la spina della corrente elettrica. Estrarre il cavi di alimentazione e rimuoverlo insieme alla spina. Questo apparecchio è contrassegnato in conformità alla direttiva 2002/96/CE relativa ai vecchi apparecchi elettrici ed elettronici (WEEE). Una volta terminato il suo ciclo di vita, questo prodotto non deve essere smaltito tra i normali rifiuti domestici, ma deve essere consegnato presso un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Il simbolo sul prodotto, sul manuale d’uso o sull’imballaggio richiama a tale aspetto. I mater iali vanno riciclati in base al proprio simbolo. Con il riutilizzo, il recupero dei materiali o altre forme di riciclaggio di vecchi apparecchi si contribuisce in modo decisivo alla protezione dell'ambiente.DUAL DT 210 USB Automatic record player with USB terminal
