MODE D'EMPLOI CS 2225 Q DUAL

Motorplatte / Motor plate / Plaque de moteur

Il est conseillé de procéder comme décrit ci-après:
Dessouder les câbles du bras sur le plaque de branchement 7.
2. Enlever du douille 86. Debrayer de barre d'arrêt 30 et ressort de traction 65 du segment 87.
3. Retrier levier principale 46. Maintenir le bras 84. Enlever vis du cadre 56. Enlever vis du socle 59. Débrayer le bras 84 du barre d'ajustage 95 et l'enlever. Faire attention au ressort de pression 60 de tige de levée.

Le montage se procède en sens inverse.

Demontage du bras du support

1. Retrier la contre poids 50. Oessouder les cables du bras sur le plaque de branchement 7.
2. Desserrer la vis 82. Retrier le bouton rotatif 81 et la rondelle 80
3. Desserrer le contre acrou 52 et dévisser la tige filetee 51. Retrier le bras 84.

Remplacement: de la cage à ressort

Démonter le bras 84 du support 53 comme décrit ci-dessus. Retirer la cage à ressort 83.

Lors du montaga, veiller à ce que le ressort spiral s'encliquette dans l'évidement du palier. Remonter le bras. Ajuster le jeu du palier comme décrit ci-après.

Réglage du palier du bras

Pour cela, le bras doit être équilibré avec exactitude. Les deux paliers doivent avoir un faible jeu, tout juste perceptible. Le palier horizontal du bras est réglé correctement lorsque la bras de lecture glisse librement de l'intérieur vers l'extérieur, l'antiskating étant réglé sur 0,5. La palier vertical du bras est réglé correctement lorsque le bras s'équilibre de lui-même après lui avoir donné un petit coup du bout du doigt. Le jeu du palier horizontal du bras est réglé sur la tige filetée 51 et calui du palier vertical du bras sur la tige filetée 54.

Lève-bras

Remplacement de la tube du lève-bras

1. Retirer le levier principal 46. Enlever la partie de support 101 et la barre de réglage 95.
2. Retirer le pilon de guidage 85 et remplacement de la tube du lève-bras 60.
   Pour le montage, procéder en ordre inverse.

Points d'ajustage

Point de pose du bras

Le commutateur de point de pose du bras 92 à la position 30 cm. Le point de pose du bras peut être modifié a l'aide du boulon excentrique plaque rotative 98. Le réglage est valable aussi bien pour les disques de 17 cm que pour es disques de 30 cm. Le boulon excentrique est accessible par le trou ménage sur le couverture 91.

Point d'arrêt

Il est possible de fair varier le point d'arrêt intérieur de la zone prévue à cet effet (∅ de disque de 125–115 mm). Procéder à l'ajustage en tordant le barre d'arrêt 30.

Lève-bras

La distance entre le disque et la pointe de lecture peut être réglée à l'aids de la vis 58, elle doit être d'env. 5 mm.

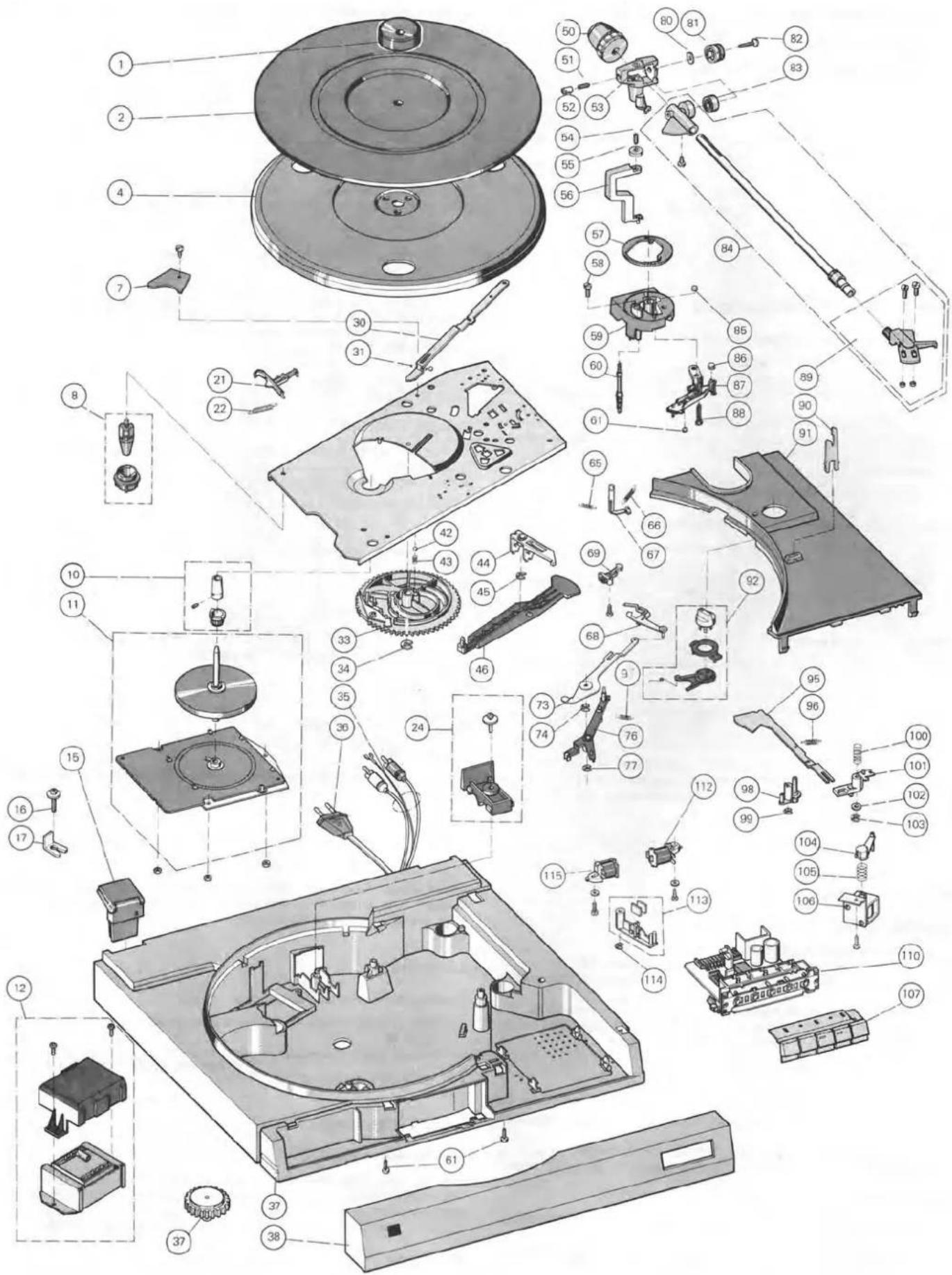

Ersatzteile · Replacement parts · Pièces détachées · CS 2225 Q

Pos.	Art.-Nr.	Stck	Bezeichnung
1	274304	1	Zentrierstück
2	278699	1	Plattentellerbelag
4	278700	1	Plattenteller
7	272095	1	Anschlußplatte
8	273486	4	Aufnahmetopf m. Gummipuffer
10	276013	1	Tellerkonus kpi.

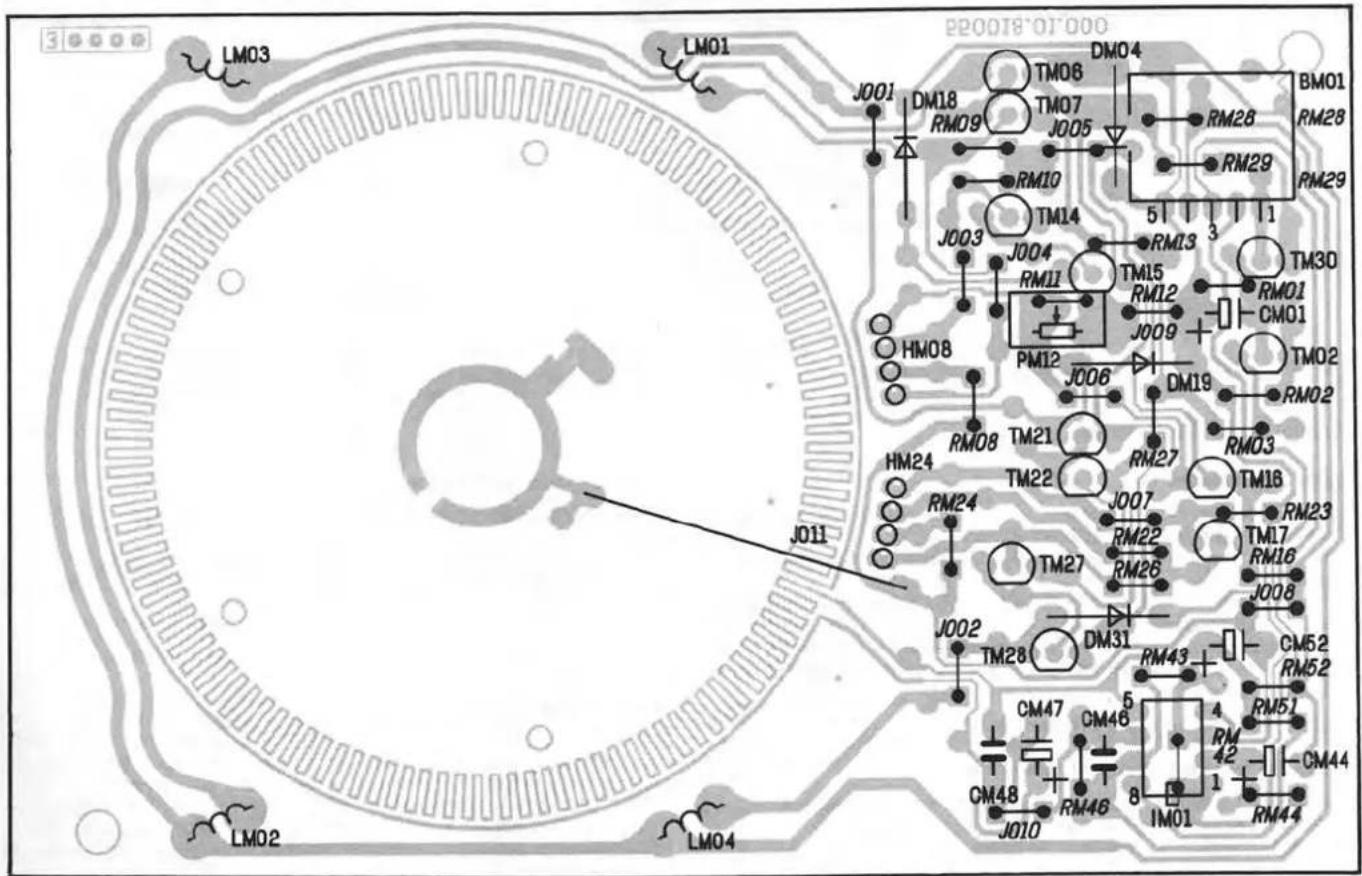

11	276014	1	Motor EDS 910
DM 4	223906	4	Diode 1 N 4148
DM 18	223906	4	Diode 1 N 4148
DM 19	223906	4	Diode 1 N 4148
DM 31	223906	4	Diode 1 N 4148
IM 1	276024	1	IC LM 358 N
TM 2	240787	5	Transistor BC 558 B
TM 6	226870	4	Transistor BC 337-25
TM 7	240787	5	Transistor BC 558 B
TM 14	240787	5	Transistor BC 558 B
TM 15	226870	4	Transistor BC 337-25
TM 18	224726	3	Transistor BC 337
TM 17	224726	3	Transistor BC 337
TM 18	224726	3	Transistor BC 337
TM 21	226870	4	Transistor BC 337-25
TM 22	240787	5	Transistor BC 558 B
TM 27	240787	5	Transistor BC 558 B
TM 28	226870	4	Transistor BC 337-25
12	273586	1	Kaitleiter (230 V)
12	273739	1	Kaitleiter (115 V)
12	276015	1	Netztrafo
15	281010	2	Scharnier
16	272110	3	PT-Schraube 4 x 20
17	272111	3	Distanzstück
21	272081	1	Startschieber
22	273580	1	Zugfeder
24	275349	1	Zugentiastung kpl.
30	272074	1	Abstellschiene
31	209358	1	Kugel 4
33	273390	1	Kurvenrad
34	210148	1	Scheibe 5
35	207301	1	Tonabnehmerkabel Cinch
36	232995	1	Netzkabel USA
36	232996	1	Netzkabel Europa
37	274133	4	Elastikpuffer
37	278703	1	CK 44 Kunsole GM
38	281963	1	Frontblende CS 2225 Q GM
39	280559	1	CH 44 Abdeckhaube
42	209358	1	Kugel 4
43	273144	1	Druckfeder
44	276831	1	Lagerbook
45	210147	1	Scheibe 4
46	273391	1	Haupthebel
50	280555	1	Gewicht
51	217438	1	Gewindestift
52	273207	1	Kontermutter
53	279466	1	Lagerrahmen
54	230063	1	Gewindestift
55	262695	1	Kontermutter
56	279471	1	Rahmen
57	279633	1	Skatingring
58	272119	1	Zylinderschraube M3 x 6
59	279652	1	Tonarmsockal
60	272450	1	Druckfeder
60	274781	1	Heberbolzen
61	223777	1	Steuerpimpel
65	272077	1	Zugfeder
66	273135	1	Zugfeder
67	276625	1	Skatinghebel
68	272062	1	Kinke
69	272848	1	Mikroschalter
73	273620	1	Schaltarm

Pos.	Art.-Nr	Stck	Bezeichnung
74	210 147	1	Scheibe 4
76	276 210	1	Umschaltwinkel
77	210 147	1	Scheibe 4
80	261 798	1	Scheibe 5,2 × 10
81	262 068	1	Drehknopf
82	249 097	1	Schraube 2,5 × 12
83	261 982	1	Federhaus
84	280 552	1	Tonarm
85	279 755	1	Steuerpimpel
86	275 118	1	Hülse
87	275 362	1	Segment
88	272 073	1	Linsenschraube PT 3 × 20
89	280 554	1	Tonarmkopf
90	273 112	1	Tonarmstütze
91	279 777	1	Abdeckung GM
92	275 363	1	Aufsetzpunktumschalter
95	276 280	1	Stellschiene
96	249 076	1	Zugfeder
97	274 210	1	Zugfeder
98	270 845	1	Drehplatte
99	210 146	1	Scheibe 3,2
100	235 150	1	Druckleder
101	239 934	1	Führungelager
103	274 354	1	Sechskantmutter M3 selbetsichemd
104	273 623	1	Flansch
105	275 024	1	Druckfeder
106	276 021	1	Liftmagnet kpl.
107	276 584	1	Tastensatz 5-fach SW
110	276 031	1	Steuerplatte I
111	277 110	1	Befestigungsteile kpl.
DP 1	227 344	4	Diode 1 N 4001
DP 2	227 344	4	Diode 1 N 4001
DP 3	227 344	4	Diode 1 N 4001
DP 4	227 344	4	Diode 1 N 4001
DP 16	276 027	1	Diode ZFY 5,6
DR 5	223 906	8	Diode 1 N 4148
DR 6	223 906	8	Diode 1 N 4148
DR 11	223 906	8	Diode 1 N 4148
DR 12	223 906	8	Diode 1 N 4148
DR 13	223 906	8	Diode 1 N 4148
DR 18	223 906	8	Diode 1 N 4148
DR 19	223 906	8	Diode 1 N 4148
DR 21	282 566	1	LED TLHG 4401 grün
DR 22	282 565	1	LED TLHG 4401 grün
DR 37	223 906	8	Diode 1 N 4148
DR 47	223 906	8	Diode 1 N 4148
DR 57	223 906	8	Diode 1 N 4148

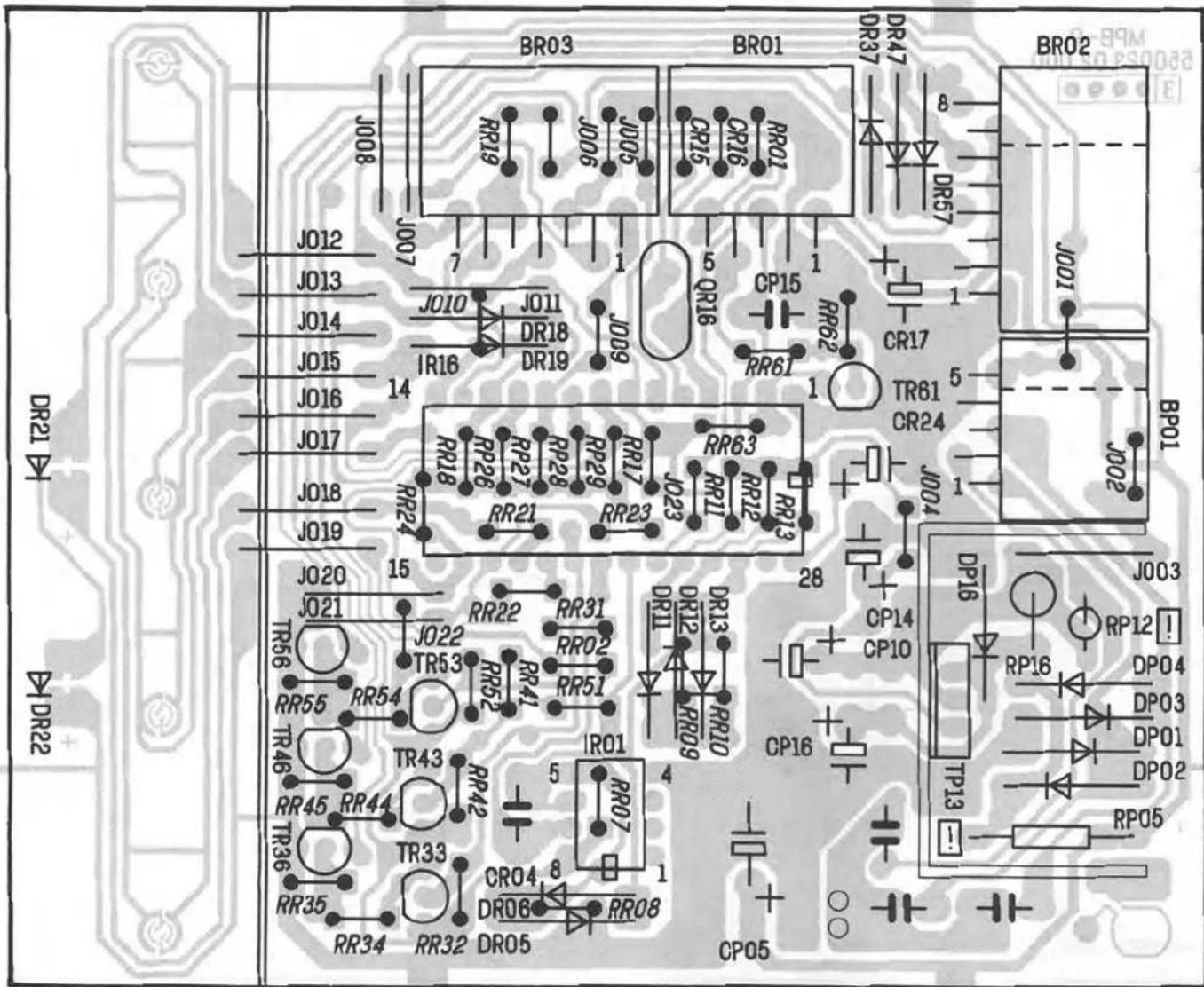

IR 1	276 024	1	IC LM 356 N
IR 16	278 779	1	IC UP HD 6805 S 1 PA 57
OR 16	276 026	1	Quarz 3,5555 MHZ
RP 5	278 442	1	Sich.-Widerstand 1,8/5/0.
RP 12	278 443	1	Sich.-Widerstand 2,7/5/0.
TP 13	266 408	1	Transistor BD 825-10
TR 33	276 032	1	Transistor BC 558 C
TR 36	276 028	1	Transistor BC 337-40
TR 43	276 032	1	Transistor BC 558 C
TR 46	276 028	1	Transistor BC 337-40
TR 53	276 032	1	Transistor BC 558 C
TR 56	276 028	1	Transistor BC 337-40
TR 61	244 891	1	Transistor BC 547 B
112	273 625	1	Magnet KPL
113	276 030	1	Umschalthebel kpl.
114	210 146	1	Scheibe 3,2
115	274 350	1	Magnet KPL
	281 930	1	Bed.-Anleitung CS 2225 Q
	281 964	1	Faitschachtel 1
	273 118	1	Seitenteil
	273 119	1	Seitenteil

Änderungen vorbehaten! Subject to change! Sous réserve de modification!

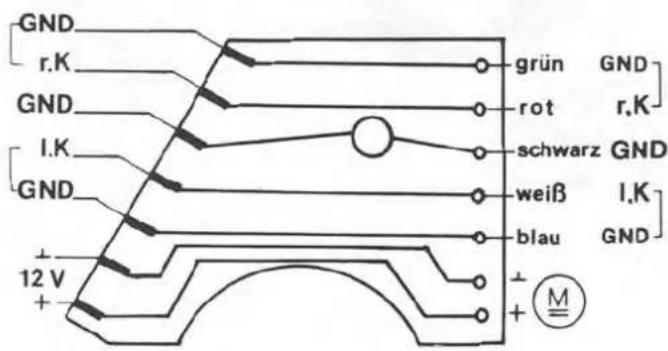

Plaque de branchement 7-pôles
