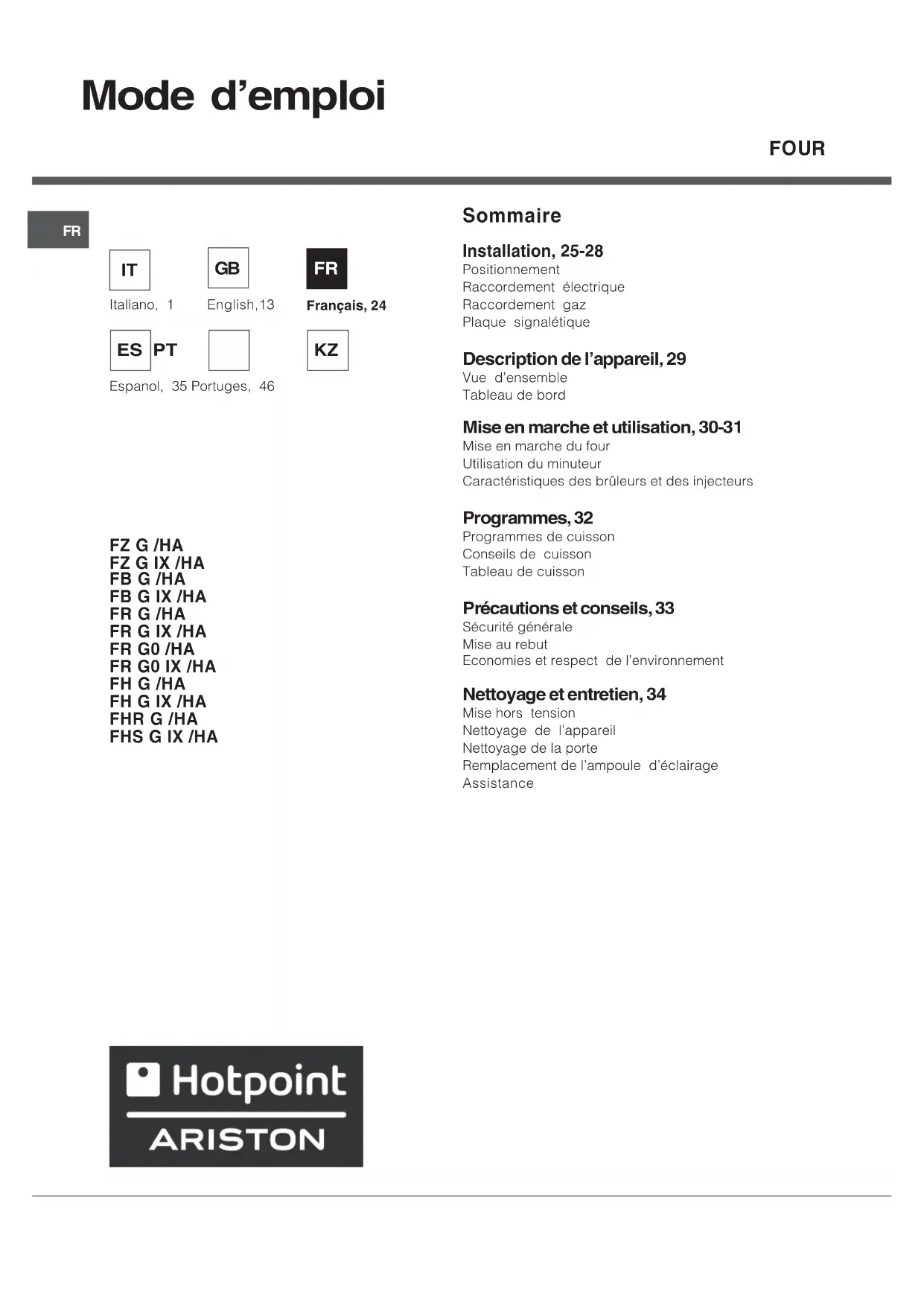

MODE D'EMPLOI FH G IXHA HOTPOINT-ARISTON
Raccordement électrique
Raccordement gaz
Plaque signalétique
Description de l'appareil, 29
Vue d'ensemble
Tableau de bord
Mise en marche et utilisation, 30-31
Mise en marche du four
Utilisation du minuteur
Caractéristiques des brûleurs et des injecteurs
Programmes, 32
Programmes de cuisson
Conseils de cuisson
Tableau de cuisson
Précautions et conseils, 33
Sécurité générale
Mise au rebut
Economies et respect de l'environnement
Nettoyage et entretien, 34
Mise hors tension
Nettoyage de l'appareil
Nettoyage de la porte
Remplacement de l'ampoule d'éclairage
Assistance
! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil
Positionnement
! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
! Cet appareil ne peut être installé et fonctionner que dans des locaux ventilés en permanence selon les prescriptions des Normes UNI-CIG 7129 et 7131 avec leurs mises à jour en vigueur. Les conditions suivantes doivent être respectées:
- La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.
- La pièce doit prévoir un système qui consent l'apport d'air indispensable à une bonne combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m 3 /h par kW de puissance installée.
Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm 2 de section utile qui ne risque pas d'être bouché accidentellement.
Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à
coucher ou des locaux à risque d'incendie.
- Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille en cours d'utilisation, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.
Encastrement
Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :
- les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;
- dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;
- la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes :
! Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.
Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation
Aération
Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).
Centrage et fixation
Positionner les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et les régler selon l'épaisseur de la joue du meuble:
épaisseur 20 mm : enlever la partie amovible du taquet (voir figure);
épaisseur 18 mm : utiliser la première rainure, comme prévu par le fabricant (voir figure);
épaisseur 16 mm : utiliser la deuxième rainure (voir figure).
Pour fixer l'appareil au meuble : ouvrir la porte du four et visser 4 vis à bois dans les 4 trous du cadre.
! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.
Raccordement électrique
! Les fours munis d'un câble d'alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique (voir ci-dessous).

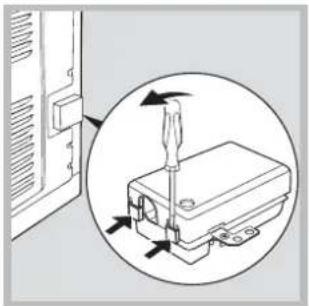

Montage du câble d'alimentation
-
Pour ouvrir le bornier, faire pression à l'aide d'un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).
-
DEVISSER LA VIS DU SERRE-CABLE ET LE RETIRER EN FAISANT LEVIER A L'AIDE D'UN TOURNEVIS (VOIR FIGURE).
-
Retirer les vis des contacts L-N- 12 puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert ( 12 ).
Branchement du câble d'alimentation au réseau électrique
Monter sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).
En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, une température dépassant de 50°C la température ambiante.
! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.
Avant de procéder au branchement, s'assurer que :
- la prise est bien munie d'une terre conforme à la loi;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaque signalétique (voir ci-dessous);
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique (voir ci-dessous);
- la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.
! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.
Raccordement gaz
Raccorder l'appareil à la tuyauterie ou à la bouteille de gaz conformément aux Normes en vigueur dans le pays, mises à jour comprises, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Si nécessaire, effectuer les opérations décrites dans le paragraphe "Adaptation aux différents types de gaz".
Si l'alimentation s'effectue avec du gaz liquide en bouteille, utiliser des régulateurs de pression conformes à la réglementation en vigueur dans le pays, mises à jour comprises.
! Pour un fonctionnement en toute sécurité, pour un emploi correct de l'énergie et une plus longue durée de vie de l'appareil, s'assurer que la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".
! En cas d'installation d'une table de cuisson à gaz et d'un four à encastrer à gaz, il est absolument interdit de raccorder les deux appareils entre eux ou d'utiliser un seul robinet d'arrêt. Ils doivent être raccordés séparément et chacun doit avoir son robinet d'arrêt; ils doivent être indépendants l'un de l'autre (voir figures).
Raccordement par tuyau rigide (cuivre ou acier)
! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.
La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il s'avère indispensable d'inverser le raccord, il faut absolument remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.
Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés
Le raccord d'entrée du gaz à l'appareil est fileté 1/2 gaz mâle cylindrique.
La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long.
Après raccordement, s'assurer que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.
! N'utiliser que des tuyaux conformes et des joints d'étanchéité métalliques en aluminium ou des joints en caoutchouc conformes aux textes réglementaires applicables dans le pays.
Vérification de l'étanchéité
! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.
Adaptation aux différents types de gaz
Pour adapter le four à un type de gaz autre que celui pour lequel il est prédisposé (indiqué sur les étiquettes), il faut procéder comme suit :
- Remplacement de l'injecteur du brûleur du four
1. ouvrir complètement la porte du four
- sortir la sole du four coulissante
-
dévisser la vis de fixation du brûleur
-
déposer le brûleur du four après avoir enlevé la vis "V";
-
dévisser l'injecteur du brûleur du four à l'aide de la clé à tube adaptée pour les injecteurs, ou mieux encore avec une clé à tube de 7 mm et le remplacer par celui adapté au nouveau type de gaz (voit tableau 1).
-
Remonter les différentes parties en effectuant les opérations dans le sens inverse.
! Faire très attention aux câbles des bougies et aux tuyaux des thermocouples.
- Réglage de l'air primaire des brûleurs du four Ce type de brûleur ne nécessite d'aucun réglage de l'air primaire.
-
Réglage du minima du brûleur du four
-
tourner le bouton sur la position de Min après l'avoir laissé pendant environ 10 minutes sur la position Max;
- enlever le bouton
-
enlever le disque fixé sur le bandeau
-
agir sur la vis de réglage positionnée à l'extérieur de la tige du thermostat jusqu'à obtenir une petite flamme régulière (la flamme est visible à travers les ouvertures de la sole du four);
- vérifier si, en tournant rapidement le bouton, de la position Max à la position Min ou lors de brusques ouvertures et fermetures de la porte du four, le brûleur ne s'éteint pas.
! En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération remplacer la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.
! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).
| PLAQUE SIGNALETIQUE |
| Dimensions | largeur 43,5 cmhauteur 31 cmprofondeur 43,5 cm |
| Volume | 1 58 |
| Raccordements électriques | voir la plaquette caractéristiques |
| Caractéristiques gaz | voir la plaquette caractéristiques |
 | Cet appareil est conforme aux Directives Communautaires suivantes : 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives – 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. |
 | 90/336/CEE du 29/06/90 (Gaz) et modifications successives 2002/96/CE et modifications successives |
Vue d'ensemble
FR
Tableau de bord
! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Eteindre le four, ouvrir la porte et aérer la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.
Mise en marche du four
le bouton du four est le dispositif qui permet de sélectionner les différentes fonctions du four et de choisir, suivant les aliments, la température de cuisson la plus appropriée parmi celles qui sont indiquées sur le bouton (comprises entre 140°C et 240°C). Le dispositif d'allumage électronique du four est intégré à l'intérieur du bouton de commande. Pour allumer le brûleur du four, appuyer à fond sur le bouton FOUR tout en le tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position Max ☆ (en gardant la porte du four fermée). Le four étant équipé d'un dispositif de sécurité gaz, après allumage du brûleur, garder le bouton FOUR enfoncé pendant 6 secondes environ pour permettre au gaz de passer jusqu'à ce que le thermocouple de sûreté se réchauffe.
! Ne pas actionner le dispositif d'allumage électronique du brûleur du four pendant plus de 15 secondes. Si au bout de ces 15 secondes, le brûleur ne s'est toujours pas allumé, ne pas insister, ouvrir la porte du four et attendre au moins une minute avant d'effectuer une nouvelle tentative d'allumage.
Pour sélectionner la température de cuisson, amener l'indication de la valeur désirée en face du repère situé sur le tableau de bord; voir ci-dessous la gamme des températures disponibles.
| Min | • | 150 | • | 180 | • | 220 | • | Max |
| 140 | 145 | 160 | 200 | 230 | 240 | | | |
La température est automatiquement atteinte et maintenue par le thermostat commandé par le bouton.
Allumage manuel du four
En cas de panne de courant, un allumage manuel du four est possible, procéder comme suit :
- ouvrir la porte du four

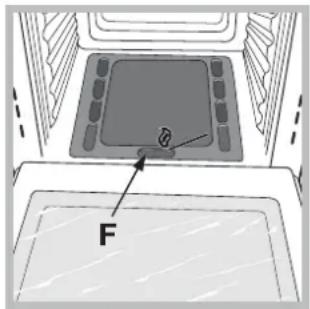

- approcher une allumette ou un allumegaz à l'ouverture F, comme sur la figure, appuyer à fond sur le bouton FOUR et tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position Max.
Le four étant équipé d'un dispositif de sécurité gaz, après allumage du brûleur, garder le bouton FOUR enfoncé pendant 6 secondes environ pour permettre au gaz de passer jusqu'à ce que le thermocouple de sûreté se réchauffe.
- Après allumage, fermer la porte du four.
! En cas d'extinction accidentelle des flammes du brûleur, amener le bouton FOUR sur arrêt, ouvrir la porte du four et attendre au moins une minute avant d'effectuer une nouvelle tentative d'allumage.
Bouton du GRIL
Le four est équipé d'un gril électrique. La température élevée et directe du gril permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc....
Des exemples d'utilisation sont fournis dans le paragraphe "Conseils utiles pour la cuisson".
! Lors de l'utilisation du gril, garder la porte du four fermée.
! Ne jamais poser d'objets à même la sole du four, l'émail risque de s'abîmer.
! Il faut toujours enfourner les plats sur la grille fournie avec l'appareil.
Système de refroidissement
Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d'un système de refroidissement. Ce dernier souffle de l'air à l'extérieur par une fente située entre le tableau de bord et la porte du four.
! Le ventilateur continue à tourner après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi.
Tournebroche (il n'est présent que sur certains modèles)
Pour actionner le tournebroche (voir figure) procéder comme suit :
- placer la lèchefrite au gradin 1 ;
- placer le berceau au gradin 3 et encastrer le bout arrière de la broche dans le trou situé au fond de l'enceinte ;
- branchez le tournebroche en amenant le sélecteur
sur
Eclairage du four
Appuyer sur la touche ECLAIRAGE.
Utilisation du minuteur
- Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d'une montre.
- Puis en faisant marche arrière, sélectionner le temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.
- Le minuteur est un indicateur sonore de fonctionnement : une fois le temps écoulé, il émet un signal sonore.
! Le minuteur ne contrôle pas l'allumage et l'arrêt du four.
Caractéristiques des brûleurs et des injecteurs
| Tableau 1 | Gaz liquide | Gaz naturel |
| Brûleur Puissance thermique kW (p.c.s.*) Nomin. | Réduit. | Bipasse 1/100 (mm) (mm) | injecteur 1/100 *** ** (mm) | débit* g/h G20 G25 | injecteur 1/100 | débit* l/h | |
| Four | 2,60 | 1,00 | 49 | 78 | 189 | 186 | 119 | 238 | 277 |
| Pressions d'alimentation | Nominale (mbar) Minimum (mbar) Maximum (mbar) | | 28-30 20 35 | 37 25 45 | | 20 17 25 | 25 20 30 |
* A 15°C et 1013 mbar-gaz sec
** Propane P.C.S. = 50,37 MJ/Kg
*** Butane P.C.S. = 49,47 MJ/Kg
Naturel G20 P.C.S. = 37,78 MJ/m 4
Naturel G25 P.C.S. = 32,49 MJ/m 3
Programmes de cuisson
Programme GRIL
L'élément chauffant supérieur est branché. La température élevée et directe du gril permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc... Cuisson porte du four fermée.
Conseils de cuisson
! Pour les cuissons au GRIL, placer la lèche-frite au gradin 1 pour récupérer les fonds de cuisson (jus et/ou graisses).
GRIL
- Enfourner la grille aux gradins 3 ou 4, placer les aliments au milieu de la grille.
- Nous conseillons de sélectionner le niveau d'énergie maximum. Ne pas s'inquiéter si la résistance de voûte n'est pas allumée en permanence: son fonctionnement est contrôlé par un thermostat.
PIZZA
- Utiliser un plat en aluminium léger et l'enfourner sur la grille du four.
En cas d'utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante.
- Si les pizzas sont bien garnies, n'ajouter la mozzarella qu'à mi-cuisson.
Tableau de cuisson
| Position du sélecteur | Aliments à cuire Poids | (Kg) | Position gradins en partant du bas | Temps de préchauffage (minutes) | Position sélecteur de températur-es | Temps de cuisson (minutes) |
| Four | Lasagnes | 2,5 | 3 | 10 | 200 | 55-60 |
| Cannelloni | 2,5 | 3 | 10 | 200 | 40-45 |
| Gratin de pâtes | 2,2 | 3 | 10 | 200 | 50-55 |
| Veau | 1,7 | 2 | 10 | 210 | 80-90 |
| Poulet | 1,5 | 3 | 10 | 200 | 70-80 |
| Dinde | 2,5 | 3 | 10 | 200 | 80-90 |
| Canard | 1,8 | 3 | 10 | 200 | 90-100 |
| Lapin | 2,0 | 3 | 10 | 200 | 80-90 |
| Longe de porc | 1,5 | 3 | 10 | 200 | 70-80 |
| Gigot d'agneau | 1,8 | 3 | 10 | 200 | 80-90 |
| Maquereaux | 1,3 | 3 | 10 | 200 | 30-40 |
| Denté | 1,5 | 3 | 10 | 180 | 30-40 |
| Truite en papillote | 1,0 | 3 | 10 | 200 | 30-35 |
| Pizza napolitaine | 0,6 | 3 | 15 | 210 | 15-20 |
| Biscuits secs | 0,5 | 4 | 15 | 180 | 25-30 |
| Tarte | 1,1 | 3 | 15 | 180 | 30-35 |
| Gâteau au chocolat | 1,0 | 3 | 15 | 165 | 50-60 |
| Gâteaux levés | 1,0 | 4 | 15 | 165 | 50-60 |
| Gril | Soles et sépioles | 1 | 4 | 5 | - | 6 |
| Brochettes de calmars et de crevettes | 1 | 4 | 3 | - | 4 |
| Tranches de colin | 1 | 4 | 3 | - | 10 |
| Légumes grillés | 1 | 4 | - | - | 8-10 |
| Steaks de veau | 1 | 4 | 5 | - | 20-25 |
| Côtelettes | 1,5 | 4 | 5 | - | 20-25 |
| Hamburgers | 1 | 4 | 3 | - | 10-15 |
| Saucisses | 1,7 | 4 | 5 | - | 20-25 |
| Croque-monsieur | n.° 4 | 4 | 3 | - | 2-3 |
| Avec tournebroche (si votre appareil en est équipé) | | | | | |
| Veau à la broche | 1.0 | - | - | - | 80-90 |
| Poulet à la broche | 1.5 | - | - | - | 80-90 |
| Agneau à la broche | 1.0 | - | - | - | 80-90 |
! les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au gril, placez toujours la lèchefrite sur le 1er gradin en partant du bas.
! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement.
Sécurité générale
Mise au rebut
- Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
- La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.
Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commerçants.
Economies et respect de l'environnement
- Pour faire des économies d'électricité, utiliser autant que possible le four pendant les heures creuses.
- Pour les cuissons au GRIL, nous conseillons de garder la porte du four fermée: les résultats obtenus sont meilleurs et la consommation d'énergie est moindre (environ 10% d'économie).
- Garder les joints propres et en bon état pour qu'ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.
FR
Mise hors tension
Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.
Nettoyage de l'appareil
! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.
- Nettoyer l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.
- Nettoyer l'enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l'eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.
- Les accessoires peuvent être lavés comme de la vaisselle courante, même au lave-vaisselle.
Nettoyage de la porte
Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de grattoirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.
Pour nettoyer plus à fond, il est possible de déposer la porte du four :
-
ouvrir la porte
complètement (voir figure) ;
-
soulever et faire pivoter les leviers situés sur les deux charnières (voir figure);*
- à l'aide d'un tournevis, soulever et faire pivoter les leviers F situés sur les deux charnières (voir figure);*
* N'existe que sur certains modèles
- saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure).*
- saisir la porte par les côtés, la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant des charnières (voir figure).*
Remonter la porte en refaisant en sens inverse les mêmes opérations.
Contrôle des joints
Contrôler périodiquement l'état du joint autour de la porte du four. S'il est abîmé, s'adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.
Remplacement de l'ampoule d'éclairage
Pour changer l'ampoule d'éclairage du four :
- Dévisser le couvercle en verre du boîtier de la lampe.
-
Dévisser l'ampoule et la remplacer par une autre de même type : puissance 25 W, culot E 14.
-
Remettre le couvercle à sa place (voir figure).
Assistance
! Ne jamais faire appel à des techniciens non agréés.
Indiquer :
- le type d'anomalie;
• le modèle de l'appareil (Mod.)
• son numéro de série (S/N)
Ces informations figurent sur la plaque signalétique apposée sur l'appareil
Italiano, 1
English,13
Français, 24
Espanol, 35
Portuges, 46
FZ G /HA
FZ G IX /HA
FB G /HA
FB G IX /HA
FR G /HA
FR G IX /HA
FR G0 /HA
FR G0 IX /HA
FH G /HA
FH G IX /HA
FHR G /HA
FHS G IX /HA
Sumario
Instalación, 36-39
Colocación
Conexión eléctrica
Conexión gas
Min • 150 • 180 • 220 • Max
140 145 160 200 230 240
