Өнім түрі	Электр грильі бар газды кірістірмелі пеш
Бренд	Hotpoint-Ariston
Модель	FH G IXHA
Өлшемдер (Ұ x Б x Т)	43,5 см x 31 см x 43,5 см
Көлем	58 л
Газ түрі	Табиғи газ (G20/G25) немесе сұйытылған газ (G30/G31)
Пеш оттығының қуаты	2,60 кВт (табиғи газ) / 2,60 кВт (СГГ)
Электр грилінің қуаты	Нұсқаулықта көрсетілмеген (резистивті гриль)
Пештің температура диапазоны	140°C - 240°C (Min және Max позициялары)
Қауіпсіздік құрылғылары	Қауіпсіздік терможұбы, жалын қауіпсіздігі
Тұтану	Кіріктірілген электрондық тұтану (ақау болған жағдайда қолмен тұтату мүмкін)
Жинақтағы керек-жарақтар	Тор, науа, айналмалы шомбал (модельге байланысты)
Тазалау	Алынбалы есік, сабынды сумен тазалау, бу тазалағышы жоқ
Жарықтандыру	25 Вт шам, E14 негіз
Электрлік қосылу	230 В ~ 50 Гц (макс 2600 Вт)
Газды қосылу	1/2 цилиндрлік еркек газ, СГГ/табиғиға бейімделеді
Сәйкестік	ЕО директивалары 2006/95/ЕО, 2004/108/ЕО, 90/336/ЕЭҚ
Шығарылған елі	Италияда жасалған (Hotpoint-Ariston бренді)

Жиі қойылатын сұрақтар - FH G IXHA HOTPOINT-ARISTON

FH G IXHA пешіне қандай газ түрлері сай келеді?

Пеш табиғи газбен (G20/G25) және сұйытылған газбен (G30/G31) үйлесімді. Зауытта белгілі бір түрге бапталған, бірақ инжекторды ауыстырып және минимум реттеуін түзету арқылы түрлендіруге болады (нұсқаулықты қараңыз).

Электр энергиясы өшіп қалған жағдайда пешті қалай тұтатуға болады?

Есікті ашыңыз, F тесігіне сіріңке немесе газ тұтатқышты жақындатыңыз, тұтанудан кейін терможұпты іске қосу үшін FOUR түймесін Max күйінде 6 секунд басып тұрыңыз.

Электр грилінің қуаты қандай?

Нұсқаулық электр грилінің нақты қуатын көрсетпейді. Бұл тағамды қуыруға арналған жоғарғы қыздыру элементі.

Пештің есігін қалай тазалау керек?

Есікті толығымен ашып, топсалардың тұтқаларын көтеріп, содан кейін есікті өзіңе қарай тартып алуға болады. Шыныны абразивті емес заттармен және жұмсақ губкамен тазалаңыз.

Пешпен бірге қандай керек-жарақтар беріледі?

Пеш бір тор және науамен бірге жеткізіледі. Модельге байланысты айналмалы шомбал қосылуы мүмкін (FH G IXHA үшін нақты айтылмаған).

Пештің жарық шамын қалай ауыстыруға болады?

Корпустың шыны қақпағын бұрап алыңыз, шамды 25 Вт, E14 негізімен ауыстырыңыз, содан кейін қақпақты қайта салыңыз.

Пеш сыртта орнатуға жарамды ма?

Жоқ, пеш тек ішкі қолданысқа арналған. Сыртта, тіпті баспана астында болса да орнату қауіпті (жаңбыр, найзағай).

Пешті басқа газ түріне қалай бейімдеуге болады?

Пеш оттығының инжекторын жаңа газға сәйкес инжектормен ауыстыру керек (нұсқаулықтың 1-кестесін қараңыз), содан кейін тұрақты жалын алу үшін минимум бұрандасын реттеңіз. Операцияны кәсіби маман орындауы тиіс.

Пештің энергия тұтынуы қандай?

Нұсқаулық энергия тиімділігі класын көрсетпейді. Газ оттығының қуаты 2,60 кВт. Электр грилі электр энергиясын тұтынады, бірақ мәні берілмеген.

Пеште алюминий фольгасын қолдануға бола ма?

Жоқ, пештің түбін алюминий фольгасымен төсеуге тыйым салынады, себебі бұл эмальды зақымдауы немесе өрт тудыруы мүмкін.

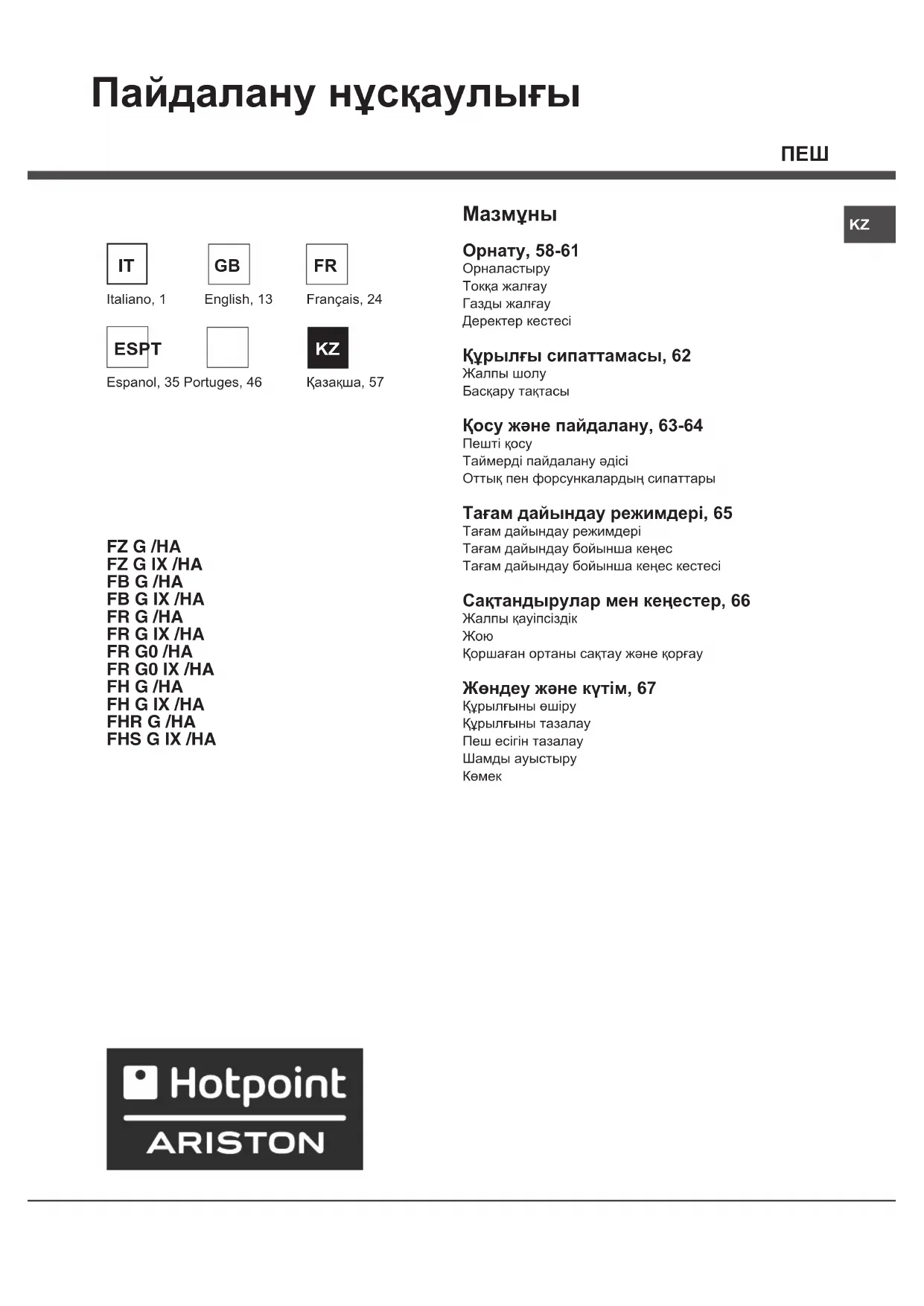

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ FH G IXHA HOTPOINT-ARISTON

Курылғы сипаттамасы, 62

Жалпы шолу

Баскару тақтасы

Косу және пайдалану, 63-64

Пешті қосу

Таймерді пайдалану әдісі

Оттык пен форсункалардың сипаттары

Taғам дайындау режимдері, 65

Тағам дайындау режимдері

Тағам дайындау бойынша кеңес

Тағам дайындау бойынша кеңес кестесі

Сактандырулар мен кецестер, 66

Жалпы қауіпсіздік

Жою

Коршаған ортаны сақтау және қорғау

Жөндеу және күтім, 67

Курылғыны өшіру

Курылғыны тазалау

Пеш есігін тазалау

Шамды ауыстыру

Көмек

! Кұрылғыны іске қоспастан бұрын нұсқаулықты мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны күту туралы маңызды ақпараттар қамтылған.

! Келешекте аныктама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Оны құрылғының, кез келген жаңа иесіне беріңіз.

Орналастыру

! Орау материалдарын балалардың қолы жетпейтін жерде сақтаңыз. Тыныс тарылу немесе түншығып қалу қаупін тугызуы мүмкін (Сақтандырулар мен кеңестербөлімін қараңыз).
! Курылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс. Курылғы дұрыс орнатылмаған жағдайда, адамдар мен жануарлар өміріне қауіп төндіруғі немесе мүлікті зақымдауы мүмкін.
! Бул құрылғыны, ағымдағы үлттық заңнамаларға сәйкес, ауасы үздіксіз алмасып тұратын бөлмелерде ғана орнату және пайдалану керек. Төмендегі шарттарды орындау қажет:
- Бөлме кез келген түтіндерді айдал шығарып жіберетін ауаны тартып алу жүйесімен жабдыкталуы тиіс. Ол құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштен немесе қалқадан тұруы мүмкін.

Мурша кубырында немесе айыр түгіндікте (тек тағам дайындау кұрылғыпары үшін).

Тікелей далага

- Жану процесі қалыпты түрде өтуі үшін ауа керек болғандыктан бөлмеде тиісті ауа айналымы болуы керек. Жануға қажетті ауаның ағымы

болмауы тиіс.

орнатылған куаттың әр кВт бірлігіне 2 м³/сағ мәнінен аз болмауы тиіс.

Ауа айналымы жүйесіне, ішкі диаметрі кем дегенде 100 cm² болатын түтік арқылы ауаны тікелей даладан алуына болады; тесігі кез келген бөгетпен бітеліп қалуға бейім

Сондай-ак, жүйе жануға кажетті ауаны жанама жолмен қамтамасыз ете алады, ягни жоғарыда сипатталған ауа айналымы түтіктерімен жабдықталған жапсарлас бөлмелерден. Дегенмен, бүл бөлмелер ортақ бөлме, жататын бөлме немесе өрт қаупі бар бөлмелер болмауы тиіс.

- Сығылған газ ауадан ауыр болғандықтан еденге түседі. Сондықтан, сығылған газ баллондары тұратын бөлмелер газдың шығуы жағдайында, ол бөлмеден шығып кетуі үшін вентиляциялық тесіктермен жабдықталуы тиіс. Сол себепті, сығылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек пайдаланылуда болған баллонды, оны 50°C-тан жоғары температураға дейін ысытып жіберүі мүмкін сыртқы қайнар көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал.

Курылғыны орнату

Құрылғының дұрыс жұмыс жасауын қамтамасыз ету үшін қолайлы ас үй жиһазын қолданыңыз.

• Пешке жақын қабырғалар ыстыққа төзімді материалдан жасалған болуы қажет.
• Сыртқы қабығы бар шкафтарды жинағанда 100°C температураға төзетін желімдер қолданылуы қажет.
• Пешті ас үй үстелінің астына (сызбаны караңыз) немесе ас үй жиңазының ішіне орнату үшін шкафтың өлшемдері төмендегідей болуы қажет:

! Кұрылғы орнатылған кезде кез келген электрілі заттардан алыс болуы кажет.

Herizrì деректер кестесінде берілген сандар осы орнату түрі үшін есептелген.

Желдету

Тиісті желдетудің орнатылғанын тексеру үшін шкафтың артқы қабырғасын алып тастау қажет. Пешті екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық түрган тегіс жерде орналастыру ұсынылады (сызбаны қараңыз).

Ортаға қою және бекіту

Пештің бүйірлеріндегі 4 құлақша сыртқы жақтаудың 4 тесігіне сәйкес келетіндей етіп орнатыңыз. Құлақшаларды теменде көрсетілгендей шкафтың бүйір қабырғасының қалындығына қарай лайықтаңыз:

20 мм болса, кулакшаның жылжымалы бөлігін алып тастаңыз (сызбаны караңыз).

18 мм болса, зауытта орнатылған бірінші тілікті пайдаланыңыз (сызбаны караңыз).

16 мм болса, екінші тілікті пайдаланыңыз (сызбаны караңыз).

Пештің есігін ашып, 4 бұрандалы бекіткішті сыртқы жақтаудың 4 тесігіне кіргізіп, құрылғыны шкафқа бекітіңіз.

! Курылғының қауіпсіз жұмыс істеуін қамтамасыз ететін барлық бөліктері арнайы құралдардың көмегімен ғана алынуы тиіс.

! Уш ұялы электр кабелі бар пеш айнымалы ток кернеуімен және құрылғыда орналаскан негізгі деректер кестесінде көрсетілген жиілікпен жұмыс істеу үшін жасақталған (төменге қараңыз).

1. Какпақтың бүйір құлақшаларына бұрауышты тығып, дөнекер қалқаншаны ашыңыз. Бұрауышты төмен басқанда қакпақты ашатындай түтқа түрінде пайдаланыңыз (сызбаны қараңыз).

1. Бурауышты тутка турінде пайдаланып, крыспа буранданы босатып алып тастаңыз (сызбаны караңыз).

2. Уш сымды L-N- 1/2 байланыс бурандаларын алып тастап, тустеріне сай сымдарды буранда бастарының астына бекітіңіз:

Көк (N), Коңыр (L) және Сары-жасыл ( 1/2

Электр кабелін желіге қосу

Деректер кестесінде көрсетілген жуктемеге сәйкес стандартты айырғышты орнатыңыз (жапсарлас корапты караңыз).

Кұрылғы тікелей электр желісіне құрылғы мен электр желісі арасында орнатылған 3 мм ашық кішкене байланыс бар бірнеше каналды айырып-қосқыш арқылы қосылуы қажет. Айырып-қосқыш көрсетілген жүктемеге лайықты және ағымдағы ток реттеуіне сәйкес болуы қажет (жөрге қосылған сым айырып-қосқыштан ажыратылмауы тиіс). Электр кабелін температурасы 50°C-тан жоғары болатын жерден өтпейтіндей етіп орналастыру қажет.

! Орнатушы дұрыс ток байланысын орнатқанына және оның қауіпсіздік ережелеріне сәйкес екендігіне сенімді болулы қажет.

KZ

Кұрылғыны токқа қоспастан бұрын төменdegілерді тексеріңіз:

• кұрылғы жөрге қосылған және айырғыш заңға сәйкес болып табылады.
• розетка негізгі деректер кестесінде көрсетілген кұрылғының ең жоғарғы күшіне төзімді (астын қараңыз).
• кернеу негізгі деректер кестесінде көрсетілген мән аралығы аумағында (төменге караңыз).
• розетка кұрылғының айырғышына сәйкес келеді. Розетка айырғышына сәйкес болмаса, өкілетті маманнан оны ауыстырып беруді өтініңіз. Бірнеше розеткалар мен үзартқыш сымдарын пайдаланбаныз.

! Кұрылғы орнатылғаннан кейін электр кабелі мен розетка жақын жерде болуы қажет.

! Кабель иілмеуі немесе қысылмауы қажет.

! Кабель жиї тексеріліп, тек өкілетті маманның көмегімен ғана алмастырылуы тиіс (Көмек бөлімін қараңыз).

! Kaunci3dik шаралары саçtalmağan жағдайда өндіруші жауапкершілікті өз мойнына алудан бас тартады.

Газды жалғау

Курылғыны газ жеткізу жүйесіне немесе газ баллонына ағымдағы үлттық заңнамаларға сәйкес жалғау қажет. Жалғауды іске асырмас бұрын, пеш пайдаланғыңыз келетін газ жеткізу жүйесімен сыйысымды екеніне кез жеткізіңіз. Сыйысымды болмаса, "Газ түрлеріне сәйкестендіру" параграфындағы нүсқауларды орынданаңыз. Баллоннан сүйық газды пайдаланғанда, ағымдағы үлттық заңнамаларға сәйкес келетін қысым реттегішін орнатыңыз.

! Газ жеткізу жүйесіндегі крысым 1-кестеде (Оттық пен форсункалардың сипаттары) көрсетілген мәндерге сәйкес келетінін тексеріңіз, өйткені бүл куатты тиімді түрде жұмсан, құрылғыңыздың қауіпсіз әрі ұзақ жұмыс істеуін қамтамасыз етеді.

! Ендірлген газ пешінің үстіне газ конфоркасын орнату керек болса, екеуін жалғауға немесе бір ағыту кранын қолдануға қатаң түрде тыйым салынады. Екі құрылғы бөлек-бөлек жалғануы тиіс, және екеуін бір-бірінен толығымен тәуелсіз қылу үшін әрбірінің жеке ағыту краны болуы тиіс (суремтерді караңыз).

Катты түтік арқылы жалғау (мыс немесе болат)

! Газ жеткізу жүйесіне жалғауды кез келген құрылғыға еш жук түспейтін түрде іске асыру керек. Құрылғының жабдықтары жинағында реттелмелі L-пішініндегі түтік фитингі бар және оның газдың шығып кетуінің алдын алатын тығыны бар. Түтік фитингін әр бұраған кезде тығынды орнына қою керек (тығын құрылғымен бірге беріледі). Газ жеткізу жүйесінің түтік фитингі – 1/2 оймасы сыртта орналасқан цилиндр түріндегі жалғау.

Майыскақ буынсыз тот баспайтын болаттан жасалған түтікті оймасы бар жалғауға қосу

Газ жеткізу жүйесінің түтік фитингі – 1/2 оймасы сыртта орналасқан цилиндр түріндегі жалғау. Бүл түтіктер толығымен созылғанда 2000 ммден аспайтындай орнатылуы тиіс. Жалғау іске асырылғаннан кейін майыскақ металдан жасалған түтік ешбір қөзғалатын бөлшектерге тиіп түрмағанына және оны өшнәрсе қысып түрмағанына көз жеткізіңіз.

! Тек ағымдағы үлттық заңнамаларға сәйкес келетін түтіктер мен тығындардығана пайдаланыңыз.

Жалгаудың мыктылығын тексеру

! Орнату аякталғаннан кейін, сабынды сумен түтік фитингтерінде тесіктердің бар не жоқ екенін тексеріңіз. Ешкашанда алауды қолданушы болмаңыз.

Газ түрлеріне сәйкестендіру

Пешті ол арналып өндірілген газ түрінен (белгіде көрсетілген) баска газ түріне сәйкестендіру үшін төмендегі оңай қадамдарды орынданыз:

- Пештің оттығының форсункасын ауыстыру

1. Пештің есігін толық ашыңыз.
2. Пештің төменгі жағын сырғытып шығарып алыңыз.

1. Оттықтың бекіту бурандаларын босатыңыз.
2. "V" бурандасын, содан кейін пештің оттығын алып тастаңыз.

1. Пештің оттығының форсункасын арнайы форсункаларға арналған гайка кілтімен немесе одан гөрі 7 мм гайка кілтімен босатып шығарып алыңыз да, оны басқа газ түріне икемделген форсункамен

алмастырыңыз (1-кестені караңыз).

1. Барлык бөлшектерді жоғарыда берілген қадамдармен кері бағытта қайтадан орындарына қойыңыз.

! Тутандырғыштың сымдарымен және терможүп түтіктерімен жұмыс істегенде абай болыңыз.

- Пеш оттығы үшін бастанқы ауаны басқару. Оттық бастанқы ауаға кез келген реттеу қажет етпейтін түрде жасақталған.

- Пеш оттығын ең аз мәнге орнату.

1. Алдымен тутканы "Max" каппына шамамен 10 минутка бурап койыңыз да, содан кейін «Min» каппына орнатыңыз.

2. Тутканы алып тастаңыз.

3. Баскару тактасына бекітілген дискті алып тастаңыз.

4. Алау кіші бірақ қалыпты болғанша термостат болтының сыртында орналасқан бұранданы реттеңіз (алауды пештің түбіндегі тесіктер арқылы көруге болады).

1. Тутканы "Max" каппынан "Min" каппына жылдам бураганда немесе пештің есігін жылдам ашып жапкан кезде оттық өшіп қалмайтынына көз жеткізіңіз.

! Кұрылғы сүйық газға жалғанған болса, реттеу бұрандасы мүмкін болғанша мықты бекітілуі керек.

! Бул рэсім аякталғаннан кейін, ескі куаттылық жапсырмасын енді пайдаланылатын газ түрін көрсететін жапсырмамен алмастырыңыз. Бул жапсырманы біздің кез келген Қызмет көрсету орталығымыздан алуға болады.

! Егер газдың крысымы ұсынылған крысымнан өзге болса, ағымдағы үлтық заңнамаларға сәйкес кіріс түтігіне қолайлы крысым реттеріші орнатылуы керек.

ДЕРЕКТЕР КЕСТЕСІ
Өлшемдері	ені 43,5 смбиіктігі – 31 смтерендігі 43,5 см
Көлемі 58 л
Электрқосылымдары	деректер кестесін қараңыз
Газдыңсипаттары	деректер кестесін қараңыз
	Бүл құрылғы Еуропаэкономикалық қауымдастығыныңкелесі нұсқауларына сай келеді:12.12.2006 жылғы 2006/95/EEC(төмен кернеу) және кейінгіөзгертулері – 15.12.2004 жылғы2004/108/EEC (Электромагниттіүйлесімділік) және кейінгіөзгертулері – 22.07.1993жылғы 93/68/EEC және кейінгіөзгертулері. -1990 жылдың 29маусымындағы 90/336/EEC(газ туралы) және одан кейінгітүзетулер.2002/96/ЕСжәне одан кейінгітүзетулер.

KZ

Жалпы шолу

! Кұрылғыны алғаш рет пайдаланғанда оны бос күйінде есігін жауып, ең жоғарғы температурада көмінде жарты сағаттай қыздырыңыз. Пешті өшіріп, оның есігін ашпастан бұрын бөлменің жақсы желдетілгенін тексеріңіз. Өндіру кезінде қолданылған қорғағыш заттардың жанып кетуіне байланысты женіл жағымсыз иіс шығуы мүмкін.

Пешті косу

Бул түтқа тек пеш режимдерін тандау үшін ғана пайдаланылмайды, сондай-ақ, түтқаның өзінде көрсетілген температуралардан неше түрлі тағамдарға лайықты пісіру температураны (140°C-тан 240°C-қа дейінгі ауқым) тандау үшін де пайдаланылады. Пештің электрондық түтату құралы реттеу түтқасына енгізілген. Пеш оттығын жағу үшін, ПЕШ түтқасын мүмкін болғанша ішке басыңыз да, оңы сағат тілінің бағытына қарсы бұрап ☆ қалпына орнатыңыз (пештің есігі жабық тұруы керек). Пеш қауіпсіздік құралымен жабдықталған. Оттықты жаққаннан кейін ПЕШ түтқасын шамамен 6 секунд басып тұру арқылы қауіпсіздік терможұбы қызғанша газдың айналымына жол беріңіз.

! Пештің электрондық түтату құралын 15 секундтан асатын мерзімге белсендіруге болмайды. Оттық 15 секундтан кейін жанбаса ПЕШ тутқасын жіберіңіз де, пештің есігін ашып, оттықты қайта жақпастан бұрын кем дегенде бір минут күтіңіз.

Пісіру температурасын қалаған температураны басқару тақтасындағы сілтеме белгісімен сәйкес келтіру арқылы таңдалады; температуралардың толық ауқымы төменде көрсетілген:

Еңтөмен	• 150 • 180 • 220 •	Еңжогары
140 145 160 200 230 240

Пеш орнатылған температураға автоматты түрде жетеді, ал түтқамен басқарылатын термостат температураны бір қалыпта ұстайды.

Пешті қолмен қосу

Тоç болмаған кезде пештің оттығын қолмен жағуға болады:

1. Пештің есігін ашыңыз.

1. Сірінкені немесе шакпақты суретте көрсетілгендей оттықтың тесігіне жақын ұстаңыз, F түтқасын (суретті қараңыз) толық басыңыз да, оны сағат тілінің бағытына қарсы бұрап, «Мах» қалпына орнатыңыз.

Пеш қауіпсіздік құралымен жабдықталған. Оттықты жаққаннан кейін ПЕШ түтқасын шамамен 6 секунд басып тұру арқылы қауіпсіздік терможұбы қызғанша газдың айналымына жол беріңіз.

1. Оттық жанғаннан кейін пештің есігін жабыңыз.

! Егер оттықтың алауы байқамастан өшірілсе, ПЕШ реттеу түтқасын "өшірулі" қалпына бұраңыз да, пештің есігін ашып, оттықты қайта жақпастан бұрын кем дегенде бір минут күтіңіз.

ГРИЛЬ туткасы

Пеш электр грильмен жабжыкталған. Грильдің аса жоғары әрі тіке температурасы ет пен қақталған етті жұмсақ түрде қалдыру үшін нәрін ішінде ұстай отырып, олардың бетін қызартуға мүмкіндік береді. Сондай-ақ, жоғары бет температурасын қажет ететін тағамдарға грильді пайдаланған абзал: бифштекс, сиыр еті, қабырға стейкі, белдеме, гамбургерлер және т.б...

Грильдің пайдалану жолдарының кейбір мысалдары "Тағам дайындау бойынша кеңес" бөлімінде берілген.

! Грильді пайдаланған кезде, пештің есігі жабық болуы тиіс.

! Нысандарды тікелей пештің түбіне қоймаңыз – бүл эмаль қаптамаға зақым келуге әкелуі мүмкін.

! Эркашан асхана ыдыстарын берілген тартпа(лар)ға қойыңыз.

Салкындату желдеткіші

Пештің сыртқы температурасын салқындату үшін кейбір модельдер басқару тақтасы мен пеш есігінің арасына жел айдайтын салқындату желдеткішімен жабдықталады.

! Пісіріп болғаннан кейін де пеш толық салқындағанға дейін желдеткіш қосулы тұрады.

Істік (тек белгілі модельдерде болады)

Гриль істігін іске қосу үшін (сызбаны қараңыз)

төмендегі әрекеттерді орындаңыз:

1. Туткалы табаны бірінші позицияға орналастырыңыз.

2. Гриль тірегін
   3 позициясына орналастырып, істікті пештің артқы қабырғасындағы тесікке кіргізіңіз.

3. режимін тандау үшін тутканы пайдаланып гриль функциясын қосыңыз.

Пештің шамдары

Ол ЖАРЫК түймесін басу арқылы қосылады.

Таймерді пайдалану әдісі

1. Дыбыс сигналын орнату үшін ТАЙМЕР түтқасын сағат тілі бойынша бір толық айналымға бұраңыз.
2. Кажетті уакытты орнату үшін тутқаны сағат тіліне қарсы бұраңыз: түтқада көрсетілген минутты басқару тақтасындағы индикатормен теңестіріңіз.
3. Таймер минуттық режимде жұмыс істейді: тандалған уақыт біткенде дыбыс сигналы естіледі.

! Таймер пешті қоспайды және өшірмейді.

Оттык пен форсункалардың сипаттары

1-кесте Суйык газ Табиги газ
Оттык Жылу	куаттылығы кВт(жылу беру мәні)*		Айналыпету 1/100	Форсунка1/100	Ағым* г/сағ Форсунка1/100		Ағым*л/сағ
	Номиналды Азайтылған (мм)***** (мм)
Пеш	2,60	1,00	49	78	189	186	119	248
Жеткізу	Номиналды (мбар)				28-30	37	20
	Ең төмен (мбар)				20	25	17
кысымдары	Ең жоғары (мбар)				35	45	25

* 15°C және 1013 мбарр жағдайында – күргақ газ
** Пропан P.C.S. = 50,37 МДж/кг
*** Бутан Р.С.С. = 49,47 МДж/кг
Таблици P.C.S. = 37,78 МДж/м³

Taғам дайындау режимдері

Устінгі қыздыру элементі іске қосылады. Грильдің аса жоғары әрі тіке температурасы ет пен қақталған етті жүмсақ түрде қалдыру үшін нәрін ішінде ұстай отырып, олардың бетін қызартуға мүмкіндік береді. Сондай-ақ, жоғары бет температурасын қажет ететін тағамдарға грильді пайдаланған абзал: бифштекс, сиыр еті, қабырға стейкі, белдеме, гамбургерлер және т.б... Осы режимде ас пісіргенде пештің есігін әрқашанда жабық ұстаңыз.

Тағам дайындау бойынша кеңес

! GRILL (ГРИЛЬ) режимінде тағамның қалдықтарын (май сияқты) жинау үшін түтқалы табаны бірінші позицияға орналастырыңыз.

Тағам дайындау бойынша кеңес кестесі

ГРИЛЬ

• Грильді 3 немесе 4-позицияға қойыңыз. Тагамды грильдің ортасына орналастырыңыз.
• Куат деңгейін ең жоғарғы мәнге орнату ұсынылады. Устіңгі қыздыру элементі термостат арқылы реттеледі және тұрақты күйде қосылып тұрмауы мүмкін.

ПИЦЦА

• Женіл алюминийден жасалған пицца табасын пайдаланыңыз. Оны қамтамасыз етілген тартпаға орналастырыңыз.
  Сыртын қытырлақ етіп пісіру үшін түтқалы табаны пайдаланбаңыз (пісіру мерзімін ұзарту арқылы қытырлақ болуына кедергі жасайды).

- Пиццаның беті көп құрамды болғанда пісіру үрдісінің ортасында пиццаның ұстіне моцарелла ірімшігін қосу ұсынылады.

Реттеутүткасыныңқалпы	Дайындалатын тағам Салмақ	(кг)	Пеш түбіненсанагандатағамдайындаутартпасыныңорны	Алдын ала қыздыруұзактығы (минут)	Термостаттүткасыныңқалпы	Пісіруұзактығы(минут)
Пеш Лазанья		2,5	3	10	200	55-60
	Ет қосылған қамыр түтіктері	2,5	3	10	200	40-45
	Паста пісірмелері	2,2	3	10	200	50-55
	Бузау еті	1,7	2	10	210	80-90
	Тауық еті	1,5	3	10	200	70-80
	Түйетауық орамасы	2,5	3	10	200	80-90
	Үйрек	1,8	3	10	200	90-100
	Қоян	2,0	3	10	200	80-90
	Шошка белдемесі	1,5	3	10	200	70-80
	Жас қойдың аяғы	1,8	3	10	200	80-90
	Скумбрия	1,3	3	10	200	30-40
	Зубан	1,5	3	10	180	30-40
	Фольгада пісірілген бақтақ	1,0	3	10	200	30-35
	Неаполитан стиліндегі пицца	0,6	3	15	210	15-20
	Құргақ печенье	0,5	4	15	180	25-30
	Жеміс қосылған бөліш	1,1	3	15	180	30-35
	Шоколад торты	1,0	3	15	165	50-60
	Ашыған торттар	1,0	4	15	165	50-60
Гриль Камбала мен каркатица		1	4	5	-	6
		Кальмар мен асшаян кебабы	1	4	3	4
		Треска белдемесі	1	4	3	10
		Грильде пісірілген көкөністер	1	4	-	8-10
		Бузау етінен пісірілген стейқ	1	4	5	20-25
		Жақтар	1,5	4	5	20-25
		Гамбургер	1	4	3	10-15
		Шужықтар	1,7	4	5	20-25
		Қызартылған нан мен бутерброд	п.° 4	4	3	2-3
		Гриль істігімен (бар жерде)
		Гриль істігінде пісірілген бузау еті	1.0	-	-	80-90
		Гриль істігінде пісірілген тауық еті	1.5	-	-	80-90
		Гриль істігінде пісірілген жас қой еті	1.0	-	-	80-90

! Пісіру уақыттары шамалап берілген және оларды жеке қалауға қарай өзгертуге болады. Грильді пайдаланып тағам дайындаған кезде, түтқалы таба пештің түбінен санаганда бірінші тартпада орналастырылуы тиіс.

! Бул құрылғы халықаралық қауіпсіздік стандарттарына сай жасақталып, дайындалған. Төмендегі ескертулер қауіпсіздік ережелерін ескерту мақсатында берілген және оны мұқият оқып шығу қажет.

Жалпы қауіпсіздік

- Бул кұрылғы 3-сынып ендірілген кұрылғы болып табылады.

- Газ құрылғылары тиімді жұмыс істеуі үшін тұрақты ауа алмасуын қажет етеді. Пешті орнату кезінде құрылғы "Орналастыру" параграфында берілген нұсқауларды орынданыз.

- Кұрылғы үйде қолдануға арналған, оны коммерциялық немесе өндірістік тұргыда қолдануға болмайды.

- Жабык жер болса да, кұрылғыны сыртта қолданбау қажет. Құрылғыны қорғаусыз жаңбыр мен боранда қалдыру аса қауіпті.

- Курылғыны жылжытқанда немесе орналастырғанда пештің бүйіріндегі түтқаларды пайдаланыңыз.

- Курылғыны жалаң аяқ немесе ылғал не дымқыл қолмен, аяқпен түртпөңіз.

- Курылғыны осы кітапшада берілген нұсқауларға сай тек ересек адамдар ғана тағам дайындау мақсатында пайдалануы тиіс.

- Курылғыны пайдаланған уақытта қыздыру элементтерін немесе пеш есігінің белгілі бөліктерін ұстамаңыз, бүл бөліктер қатты қызады. Курылғыны балалар қолы жетпейтін жерге қойыңыз.

- Баска электр құрылғыларына арналған электр кабельдері пештің ыстық бөліктеріне жақындамайтынын тексеріңіз.

- Желдету және ыстықты салқындатуға арналған ашық жерлерді ешкашан жаппау керек.

- Пеш есігінің түтқасын әрқашан ортасынан ұстаңыз: шеттері ыстық болуы мүмкін.

- Пешке асханалық ыдысты қоярда немесе оны алу үшін әрдайым пеш қолғаптарын пайдаланыңыз.

- Пеш тубін туралау үшін алюминий фольганы пайдаланбаңыз.

- Пешке жанғыш заттарды қоймаңыз. Егер байқаусызда құрылғы қосылатын болса, бул заттың жануы мүмкін.

- Курылғыны қолданбаған кезде түймешіктерінің "●"/"○" орнында екенін тексеріңіз.

- Курылғыны өшіргенде айырғышты әрдайым желі розеткасынан алыңыз, кабельден тартып суырманыз.

• Штепсель айырын электр желісінен ажыратпастан тазалау немесе кутім көрсету жұмыстарын ешкашан жасамаңыз.
• Егер құрылғы істен шыкған болса, ешбір жағдайда жөндеу жұмысын өзіңіз жасамаңыз. Тәжірибесіз адам тарапынан жасалған жөндеу жұмыстарынан құрылғының істен шығуы немесе жарамсыз болып қалуы мүмкін. Қызмет көрсету орталығымен байланысыңыз (Көмек бөлімін қараңыз).
• Ашык пештің есігіне ауыр заттарды коймаңыз.
• Кұрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мүндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.
  • Балаларға кұрылғымен ойнауға руксат етпеніз.

Жою

• Орау материалдарын тастаған кезде: ораманың қайта пайдаланылуы мүмкін болатындай жергілікті заңды қадағалаңыз.
• Электр және электроникалық құралдардың қалдықтарына (WEEE) қатысты 2002/96/EC Еуропа заңнамасына сәйкес үй құрылғылары қалыпыты сортталмаған қалалық қалдық ағымымен бірге жойылмауы тиіс. Қоршаған орта мен адам денсаулығына тиетін зиянның алдын ала отырып, ескі құрылғылар қайта пайдалануды және қайта өндеуді онтайландыру мақсатында бөлек жиналуы керек. Өнімдегі сызылған “донғалақты қоқыс жөшік” сізге құрылғыны тастаған уақытта бөлек жиналуы туралы есіңізге салады.

Ескі құрылғыларды дұрыс тастау жөнінде ақпарат алу үшін пайдаланушылар жергілікті өкілдеріне немесе сатушыларына хабарласулары керек.

Коршаған ортаны сақтау және қорғау

• Кұрылғыны таңертөң өрте немесе түстен кейін кешірек пайдалану арқылы электр қуатын қамтамасыз етуші компаниялардың жуктемесін азайтуға көмектесе аласыз.
• Жаксы нәтиже алу үшін және энергияны үнемдеу үшін (шамамен 10%). GRILL (ГРИЛЬ) режимін пайдаланғанда пештің есігін жабық устаңыз.
• Есік тығыздағыштарын жиі тексеріңіз, олар есікке тығыз келетіндей етіп, қалдық болмауы үшін тазалап сүртіп тұрыңыз, осылайша ыстықтың сыртқа шығуын болдырмайсыз.

Курылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны төқтан ажыратыңыз.

Курылғыны тазалау

! Курылғыда ешкашан бу тазартқышты немесе шаңсорғышты пайдаланбаңыз.

• Тот баспайтын болат немесе эмальданған сыртқы беліктер және резеңке тығыздағыштар салқын сумен нейтралды сабынға малынған ыскышпен тазартылады. Қыын дақтарды кетіру үшін арнайы өнімдерді пайдаланыңыз. Жуып болған соң оны шайып, мұқият құргғатыңыз. Қатты үнтақтарды немесе таттандыратын заттарды пайдаланбаңыз.
• Пештің іші әрбір қолданғаннан кейін жылы кезінде муқият тазалануы тиіс. Ыстық су мен тазартқышты пайдаланыңыз, одан кейін шайып, жұмсақ шуберекпен құрғатып сүртіңіз. Қырғыш заттарды пайдаланбаныз.
• Керек-жарактарды күнделікті ыдыстар сиякты жууға болады, тіпті оларды ыдыс жуғыш машинада жууға болады.

Пеш есігін тазалау

Пеш есігінің әйнегін ыскышпен және қырғыш емес тазартқыш құралдармен тазалап, жұмсақ шуберекпен мұқият құрғатыңыз. Қатты қырғыш затты немесе өткір темір қырғыштарды пайдаланбаңыз, себебі олар әйнек бетін тырнап, оның сынуына әкелуі мүмкін.

Пешті муқият тазалау үшін оның есігін алып тастауға болады.

1. Пеш есігін толық ашыңыз (сызбаны караңыз).

1. Екі ілмекте орналаскан түтқаларды көтеріп, бұрыңыз (сызбаны қараңыз).*

Шығарып алу үшін .2 бұрағышты пайдаланыңыз және F екі ілгекке орналасқан (сызбаны қараңыз)* кішкентай .түтқаларды бұраңыз

1. Есікті екі жағынан қатты устан, жартылай жабыңыз. Оны өзіңізге қарай тартып, ілмектерінен шығарыңыз (сызбаны қараңыз).*

Есікті екі жағынан қатты .3 устап, жартылай жабыңыз. Қыскыштарды F басу арқылы есікті босатыңыз, одан кейін есікті орнынан шығарылатындай өзіңізге қарай тартыңыз (сызбаны *. (қараңыз

Есікті орнына қою үшін осы іс ретін кері орындаңыз.

Тығыздағыштарды тексеру

Пештері есік тығыздағыштарын жиі тексеріп тұрыңыз. Егер тығыздағыштар закымдалған болса, жақын жердегі Сатудан кейін қызмет көрсету орталығына хабарласыңыз (Көмек бөлімін қараңыз). Тығыздағыштар ауыстырылғанға дейін пешті пайдаланбауды ұсынамыз.

Шамды ауыстыру

Пештің шамын ауыстыру үшін:

1. Шам уасының шыны какпағын алыңыз.
2. Шамды алып, оны сондай баска шаммен ауыстырыңыз: Куаты 25 Вт, цоколі Е 14.
3. Шыны какпакты орнына койыңыз (сызбаны караңыз).

Көмек

! Руксаты жок адамның қызметін ешкашан кабылдамаңыз.

Келесі мәліметтерді оңай жерде ұстаңыз:

• Туындаған проблема түрі.
- Кұрылғының моделі (Мод.).
- Сериялық нөмірі (С/н).
Мәліметтердің соңғы екі бөлігін құрылғының деректер тактасынан көре аласыз.

Тек белгілі бір модельдерде *

KZ
