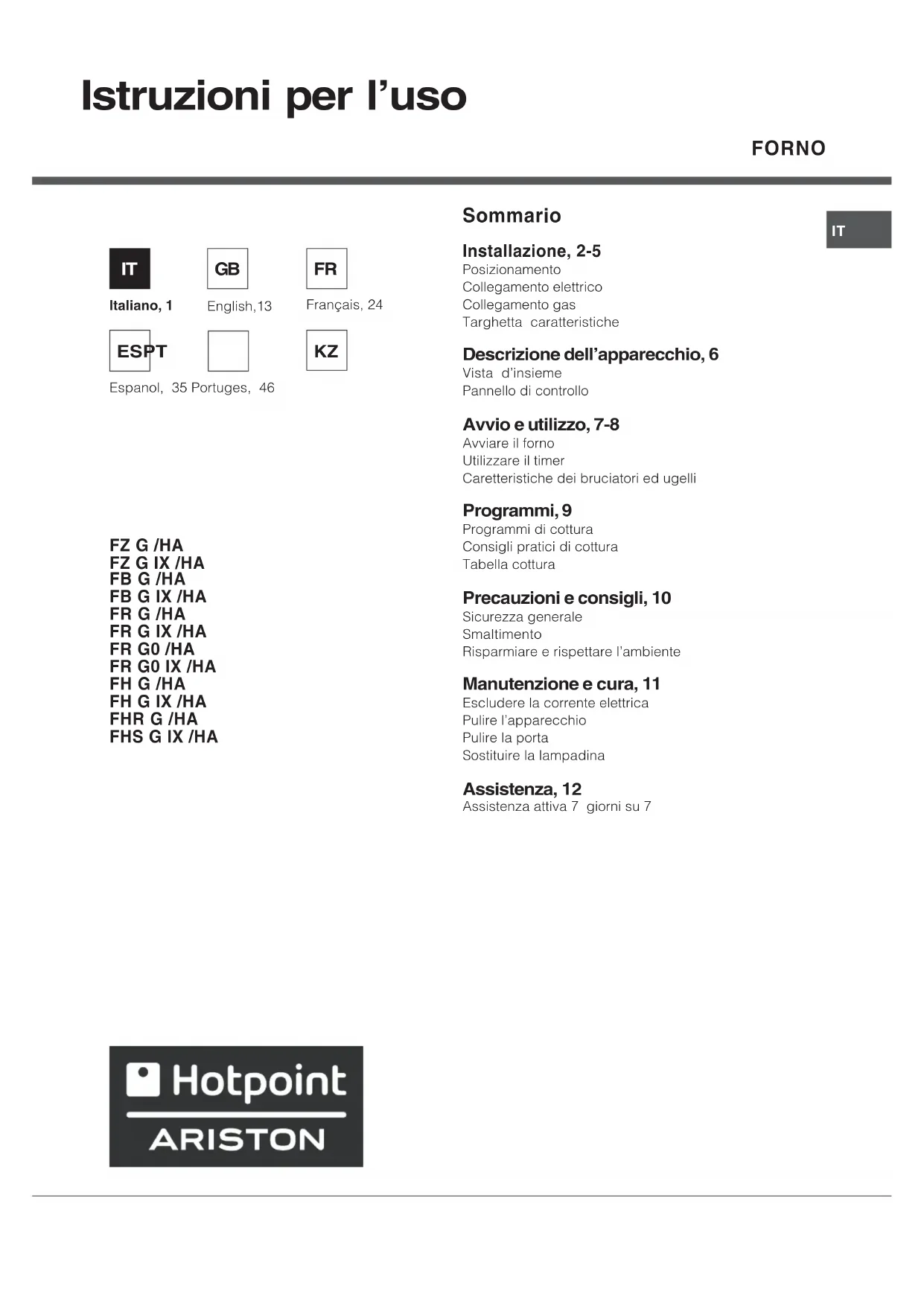

MANUALE UTENTE FH G IXHA HOTPOINT-ARISTON
Collegamento elettrico
Collegamento gas
Targhetta caratteristiche
Descrizione dell'apparecchio, 6
Vista d'insieme
Pannello di controllo
Avvio e utilizzo, 7-8
Avviare il forno
Utilizzare il timer
Caretteristiche dei bruciatori ed ugelli
Programmi, 9
Programmi di cottura
Consigli pratici di cottura
Tabella cottura
Precauzioni e consigli, 10
Sicurezza generale
Smaltimento
Risparmiare e rispettare l'ambiente
Manutenzione e cura, 11
Escludere la corrente elettrica
Pulire l'apparecchio
Pulire la porta
Sostituire la lampadina
Assistenza, 12
Assistenza attiva 7 giorni su 7
! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.
- Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m ^3 /h per kW di potenza installata.
Il sistema può essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito.
Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto.
- I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.
Incasso
Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:
- i pannelli adiacenti il forno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;
- per l'incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:
! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.
Aerazione
Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).
Centraggio e fissaggio
Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:
spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);
spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura);
spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura).
Per fissare l'apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.
! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile.
Collegamento elettrico
! I fornì dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedì sotto).
Montaggio del cavo di alimentazione
-
Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).
-
Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).
-
Togliere le viti dei contatti L-N-± e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (±).
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco).
In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.
! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.
Prima di effettuare l'allacciamento accertarsi che:
- la presa abbia la messa a terra e sia a norma di legge;
- la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);
- la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
Collegamento gas
Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".
Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI EN 12864 e successivi aggiornamenti.
! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti
i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.
! Nel caso si debba procedere all'installazione di un piano cottura gas più un forno incasso gas, è assolutamente vietato fare il collegamento tra i due apparecchi o utilizzare un solo rubinetto di intercettazione. Questi vanno collegati separatamente, e ciascuno deve avere il suo rubinetto di arresto per renderli indipendenti uno dall'altro (vedi figure).
Allaccio con tubo rigido (rame o acciaio)
! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.
Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.
Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati
Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.
La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm.
Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.
! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.
Controllo Tenuta
! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.
Adattamento ai diversi tipi di gas
Per adattare il forno ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sull'etichetta), occorre effettuare le seguenti operazioni:
- Sostituzione dell'ugello del bruciatore del forno
1. aprire la porta del forno completamente
- estrarre il fondo forno scorrevole
-
svitare la vite di fissaggio del bruciatore
-
rimuovere il bruciatore del forno dopo aver tolto la vite "V";
-
svitare l'ugello del bruciatore forno servendosi dell'apposita chiave a tubo per ugelli, o meglio ancora di una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella 1).
-
Rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.
! Porre particolare attenzione ai cavi delle candele ed ai tubi delle termocoppie.
- Regolazione aria primaria del bruciatore forno Il bruciatore è progettato in modo tale che non necessita di alcuna regolazione dell'aria primaria.
- Regolazione del minimo del bruciatore forno
-
portare la manopola sulla posizione Min dopo aver lasciato la stessa per 10 minuti circa in posizione Max
-
togliere la manopola
-
togliere il dischetto fissato al frontalino
-
agire sulla vite di regolazione posta all'esterno dell'astina del termostato fino ad ottenere una piccola fiamma regolare (la fiamma è visibile attraverso le asole del fondo forno);
- verificare poi che ruotando rapidamente la manopola dalla posizione Max alla posizione Min o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.
! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.
! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2).
| TARGHETTA CARATTERISTICHE |
| Dimensioni | larghezza cm 43,5 altezza cm 31 profondità cm 43,5 |
| Volume | It. 58 |
| Collegamenti elettrici | vedi targhetta caratteristiche |
| Caratteristiche gas | vedi targhetta caratteristiche |
| Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/336/CEE del 29/06/90 (Gas) e successive modificazioni. 2002/96/CE e successive modificazioni. |
π
Vista d'insieme
Pannello di controllo
! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno
e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere
il forno.
Avviare il forno
La manopola del forno è il dispositivo che permette di selezionare le diverse funzioni del forno e di scegliere la temperatura di cottura più idonea ai cibi da cuocere fra quelle indicate sulla manopola stessa (comprese fra 140°C e 240°C). Il dispositivo di accensione elettronica del forno è integrato all'interno della manopola di comando. Per accendere il bruciatore forno premere a fondo e ruotare la manopola FORNO in senso antiorario fino alla posizione Max ★ (mantenedo la porta del forno chiusa). Dato che il forno è dotato di dispositivo di sicurezza, dopo l'accensione del bruciatore è necessario mantenere premuta la manopola FORNO per circa 6 secondi, in modo da consentire il passaggio del gas finchè non si scalda la termocoppia di sicurezza.
! Il dispositivo di accensione elettronica del bruciatore forno non deve essere azionato per più di 15 secondi. Se dopo 15 secondi il bruciatore non si è acceso, cessare di agire sulla manopola FORNO, aprire la porta del forno ed attendere almeno un minuto prima di un nuovo tentativo di accensione del bruciatore.
La selezione della temperatura di cottura si ottiene facendo corrispondere l'indicazione del valore desiderato con il riferimento posto sul cruscotto; la gamma completa delle temperature ottenibili è riportata qui sotto.
| Min | • | 150 | • | 180 | • | 220 | • | Max |
| 140 | 145 | 160 | 200 | 230 | 240 | | | |
La temperatura impostata viene automaticamente raggiunta e mantenuta costante dall'organo di controllo (il termostato) comandato dalla manopola.
Accensione manuale del forno
Nel caso di mancanza momentanea di energia elettrica si può accendere il bruciatore del forno manualmente:
- aprire la porta del forno
- avvicinare un fiammifero o un accenditore all'asola F come in figura, premere a fondo e ruotare la manopola FORNO in senso antiorario fino alla posizione Max.
Dato che il forno è dotato di dispositivo di sicurezza, dopo l'accensione del bruciatore è necessario mantenere premuta la manopola FORNO per circa 6 secondi, in modo da consentire il passaggio del gas finchè non si scalda la termocoppia di sicurezza.
- Ad accensione avvenuta chiudere la porta del forno.
! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola FORNO, aprire la porta del forno ed attendere almeno un minuto prima di un nuovo tentativo di accensione del bruciatore.
Il vostro forno è dotato di un grill elettrico. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc...
Alcuni esempi di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura".
! Quando si utilizza il grill è necessario lasciare la porta del forno chiusa.
! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.
Ventilazione di raffreddamento
Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.
! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.
Girarrosto (presente solo su alcuni modelli)
Per azionare il girarrosto (vedi figura) procedere come segue:
- mettere la leccarda in posizione 1;
- mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell'apposito foro posto sulla parete posteriore del forno;
- azionare il girarrosto selezionando con la manopola 📄.
Luce del forno
Si accende premendo il pulsante LUCE.
Utilizzare il timer
- Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi completo in senso orario.
- Tornando indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.
- Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.
! Il timer non controlla l'accensione e lo spegnimento del forno.
Caratteristiche dei bruciatori ed ugelli
| Tabella 1 | Gas liquido | Gas naturale | Gas città |
| Bruciatore Potenza Termica kW (p.c.s.*) | By-pass 1/100 (mm) | Ugello 1/100 | Portata* g/h | Ugello 1/100 (mm) | Portata* l/h | Ugello 1/100 (mm) | Portata* l/h |
| *** | ** |
| Forno | 2,60 | 1,00 | 49 | 78 | 189 | 186 | 119 | 248 | 245 | 589 |
| Pressioni di alimentazione | Nominale (mbar) Minima (mbar) Massima (mbar) | | 28-30 | 37 | 20 | 8 |
| 20 | 25 | 17 | 6 |
| 35 | 45 | 25 | 15 |
* A 15°C e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m ^4
Città P.C.S. = 15.87 MJ/m³
Programmi di cottura
Programma GRILL
Si accende l'elemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger ecc... Effettuare le cotture con la porta del forno chiusa.
Consigli pratici di cottura
! Nelle cotture GRILL, disporre
la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).
GRILL
- Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
- Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.
PIZZA
- Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.
- Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.
Tabella cottura
| Posizione manopola selezione | Cibo da cucinare | Peso (Kg) | Posizione di cottura ripiani dal basso | Tempo di pre-riscaldamento (minuti) | Posizione manopola termostato | Tempo di cottura (minuti) |
| Forno | Lasagne | 2,5 | 3 | 10 | 200 | 55-60 |
| Cannelloni | 2,5 | 3 | 10 | 200 | 40-45 |
| Pasta al forno | 2,2 | 3 | 10 | 200 | 50-55 |
| Vitello | 1,7 | 2 | 10 | 210 | 80-90 |
| Pollo | 1,5 | 3 | 10 | 200 | 70-80 |
| Rollè di tacchino | 2,5 | 3 | 10 | 200 | 80-90 |
| Anatra | 1,8 | 3 | 10 | 200 | 90-100 |
| Coniglio | 2,0 | 3 | 10 | 200 | 80-90 |
| Lombo di maiale | 1,5 | 3 | 10 | 200 | 70-80 |
| Coscio di agnello | 1,8 | 3 | 10 | 200 | 80-90 |
| Sgombri | 1,3 | 3 | 10 | 200 | 30-40 |
| Dentice | 1,5 | 3 | 10 | 180 | 30-40 |
| Trotta al cartoccio | 1,0 | 3 | 10 | 200 | 30-35 |
| Pizza napoletana | 0,6 | 3 | 15 | 210 | 15-20 |
| Biscotti secchi | 0,5 | 4 | 15 | 180 | 25-30 |
| Crostata | 1,1 | 3 | 15 | 180 | 30-35 |
| Torta al cioccolato | 1,0 | 3 | 15 | 165 | 50-60 |
| Torte lievitate | 1,0 | 4 | 15 | 165 | 50-60 |
| Grill | Sogliole e seppioline | 1 | 4 | 5 | - | 6 |
| Spiedini di calamari e gamberi | 1 | 4 | 3 | - | 4 |
| Filetto di merluzzo | 1 | 4 | 3 | - | 10 |
| Verdure alla griglia | 1 | 4 | - | - | 8-10 |
| Bistecca di vitello | 1 | 4 | 5 | - | 20-25 |
| Braciole | 1,5 | 4 | 5 | - | 20-25 |
| Hamburger | 1 | 4 | 3 | - | 10-15 |
| Salsicce | 1,7 | 4 | 5 | - | 20-25 |
| Toast | n.° 4 | 4 | 3 | - | 2-3 |
| Con girarrosto (ove presente) | | | | | |
| Vitello allo spiedo | 1.0 | - | - | - | 80-90 |
| Pollo allo spiedo | 1.5 | - | - | - | 80-90 |
| Agnello allo spiedo | 1.0 | - | - | - | 80-90 |
! I tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1º ripiano a partire dal basso.
! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.
Sicurezza generale
- Questo apparecchio riguarda un apparecchio da incasso di classe 3.
Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
□ L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
□ L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
□ Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
Non ostruire le aperture di ventilazione e di smaltimento di calore.
Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
Non rivestire il fondo del forno con fogli di alluminio.
Non riporre materiale infiammabile nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
Assicurarsi sempre che le manopole siano nella posizione ⚙️/☐ O☐ quando l'apparecchio non è utilizzato.
□ Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
Non appoggiare oggetti pesanti sulla porta del forno aperta.
Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
□ Evitare che i bambini giochi con l'apparecchio.
Smaltimento
Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare l'ambiente
□ Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
□ Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.
Escludere la corrente elettrica
Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.
Pulire l'apparecchio
! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
- L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
- Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.
Pulire la porta
Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.
Per una pulizia più accurata è possibile smontare
la porta del forno:
- aprire completamente la porta (vedi figura);
- alzare e ruotare le levette poste sulle due cerniere (vedi figura);*
- servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due cerniere (vedi figura);*
- afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura).*
- afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalle cerniere (vedì figura).*
Rimontare la porta seguendo il procedimento in senso contrario.
Controllare le guarnizioni
Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all'avvenuta riparazione.
Sostituire la lampadina
Per sostituire la
lampadina di
illuminazione del forno:
- Svitare il coperchio in vetro del portalampada.
- Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.
- Rimontare il coperchio (vedi figura).
* Presente solo in alcuni modelli.
! Non ricorrere mai a tecnici non autorizzati.
Comunicare:
- Il tipo di anomalia;
- Il modello della macchina (Mod.)
- Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio
Assistenza attiva 7 giorni su 7
ASSISTENZA · RICAMBI · ACCESSORI
199.199.199
NUMERO UNICO
In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.
Italiano, 1
English, 13
Français, 24
PT
Espanol, 35 Portuges, 46
FZ G /HA
FZ G IX /HA
FB G/HA
FB G IX /HA
FR G /HA
FR G IX /HA
FR G0 /HA
FR G0 IX /HA
FH G /HA
FH G IX /HA
FHR G /HA
FHS G IX /HA
Contents
Installation, 14-17
Positioning
Painel de comandos
