Type de produit	Réfrigérateur combiné avec compartiment congélateur
Marque	Fagor
Modèle	FFK6745X
Alimentation électrique	220-240 V, prise de terre
Réfrigérant	R600A (respectueux de l'environnement)
Type d'installation	Libre, espacement de 25 mm à l'arrière
Réversibilité de la porte	Oui, possible avec outillage
Affichage	Écran LCD ou mini LCD selon modèle
Fonction refroidissement rapide (réfrigérateur)	Active la température la plus froide pendant 6 heures
Fonction congélation rapide (congélateur)	Active la température la plus froide pendant 52 heures
Fonction vacances	Maintient le congélateur en fonctionnement avec faible consommation
Fonction ECO	Stabilise le congélateur à -17°C pour économiser l'énergie
Fonction Quick Cooling	Refroidissement rapide des bouteilles pendant 15 minutes
Alarme porte ouverte	Après 2 minutes, alarme sonore et arrêt de la lumière
Alarme température élevée	Signal sonore et lumineux si le congélateur se réchauffe
Nettoyage intérieur	Éponge humide avec eau et bicarbonate, pas de nettoyeur vapeur
Nettoyage extérieur	Pas de nettoyeur vapeur, grille arrière aspirateur une fois par an
Changement d'ampoule	Type E14, 220-240V, 15/25W
Filtre à charbon	Remplacement recommandé tous les 6 mois, ne pas mouiller
Système S.P.A. (optionnel)	Maintient l'humidité dans le bac à légumes, filtre à changer tous les 2 ans

FOIRE AUX QUESTIONS - FFK6745X FAGOR

Comment changer le sens d'ouverture de la porte ?

Débranchez l'appareil et videz les portes. Suivez les étapes illustrées dans la notice : dévissez les charnières supérieure, centrale et inférieure, déplacez les portes, inversez les poignées et les charnières. Assurez-vous de bien rebrancher le connecteur électrique de la porte.

Que faire si l'alarme sonore retentit ?

Si l'alarme de porte ouverte retentit, fermez la porte. Si l'alarme de température élevée (congélateur) retentit, appuyez sur SUPER ou la touche d'arrêt (①) pour désactiver le signal sonore. Vérifiez ensuite la température et l'état des aliments.

Comment activer la fonction vacances ?

Assurez-vous que la porte est fermée. Appuyez sur la touche HOLIDAY ou sur les touches +/— jusqu'à ce que l'icône s'affiche. Pour désactiver, répétez l'opération. Cette fonction maintient le congélateur en marche tout en réduisant la consommation.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez une éponge ou un chiffon humide avec de l'eau et du bicarbonate de soude. N'utilisez jamais de nettoyeur vapeur, de solvants ou de détergents abrasifs. Rincez et séchez soigneusement.

Comment remplacer l'ampoule intérieure ?

Débranchez l'appareil. Retirez le cache de l'ampoule en appuyant sur la languette. Remplacez l'ampoule défectueuse par une neuve de même type : culot E14, 220-240V, 15-25W. Remettez le cache.

À quoi sert le filtre à charbon et quand le changer ?

Le filtre à charbon absorbe les odeurs et retient les micro-organismes. Il doit être remplacé tous les 6 mois. Pour l'activer, appuyez sur le viseur jusqu'à entendre un clic. Ne le mouillez pas.

Comment utiliser la fonction de refroidissement rapide ?

Pour le réfrigérateur, appuyez sur SUPER (ou touche équivalente) pour activer le refroidissement rapide pendant 6 heures. Pour le congélateur, maintenez SUPER enfoncé pendant 3 secondes pour une congélation rapide de 52 heures. Activez-la 24h avant d'ajouter une grande quantité d'aliments.

Que faire en cas de coupure de courant ?

Ouvrez les portes le moins possible. Lorsque le courant revient, vérifiez l'état des aliments. Si le Quick Cooling était actif, la fonction se termine et une alarme sonore s'active (appuyez sur une touche pour l'arrêter).

Comment régler la température ?

Utilisez les touches +/— pour sélectionner le compartiment (réfrigérateur ou congélateur) puis la température souhaitée. La température recommandée est de 4-5°C pour le réfrigérateur et de -18°C pour le congélateur (-24°C pour congélation rapide).

Pourquoi mon réfrigérateur fait-il du bruit ?

Les bruits suivants sont normaux : gargouillis du gaz réfrigérant, bourdonnement du compresseur, claquements dus aux dilatations, et léger bruit du ventilateur du congélateur. Si le bruit est excessif, vérifiez que l'appareil est de niveau et que les étagères ne vibrent pas.

MODE D'EMPLOI FFK6745X FAGOR

4.3 Coupure de l'alimentation électrique

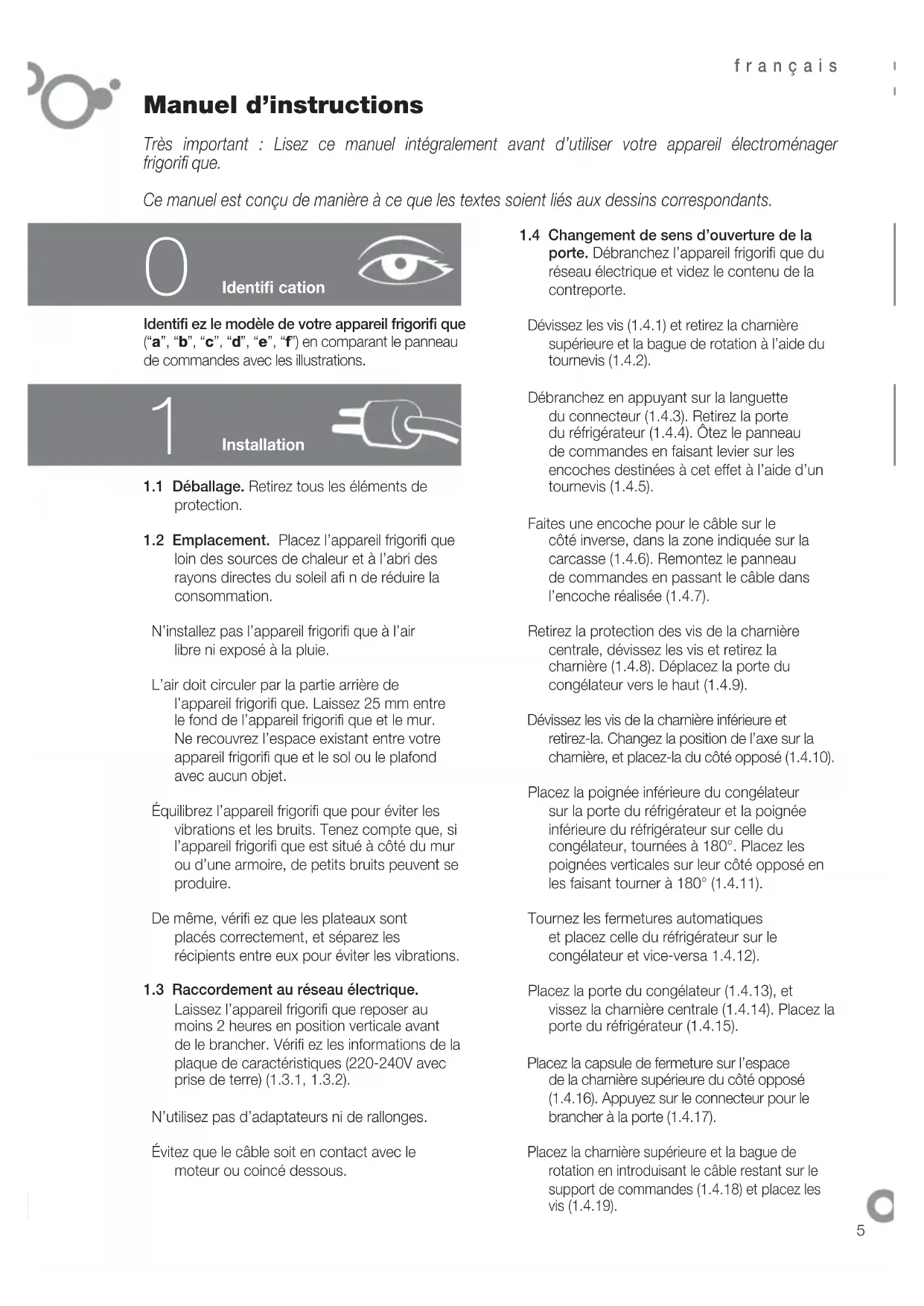

Manuel d'instructions

Très important : Lisez ce manuel intégralement avant d'utiliser votre appareil électroménager frigorifique.

Ce manuel est conçu de manière à ce que les textes soient liés aux dessins correspondants.

Identification

Identifiez le modèle de votre appareil frigorifique ("a", "b", "c", "d", "e", "f") en comparant le panneau de commandes avec les illustrations.

1

Installation

1.1 Déballage. Retirez tous les éléments de protection. 1.2 Emplacement. Placez l'appareil frigorifique loin des sources de chaleur et à l'abri des rayons directs du soleil afin de réduire la consommation.

N'installez pas l'appareil frigorifique à l'air libre ni exposé à la pluie.

L'air doit circuler par la partie arrière de l'appareil frigorifique. Laissez 25 mm entre le fond de l'appareil frigorifique et le mur. Ne recouvrez l'espace existant entre votre appareil frigorifique et le sol ou le plafond avec aucun objet.

Équilibrez l'appareil frigorifique pour éviter les vibrations et les bruits. Tenez compte que, si l'appareil frigorifique est situé à côté du mur ou d'une armoire, de petits bruits peuvent se produire.

De même, vérifiez que les plateaux sont placés correctement, et séparez les récipients entre eux pour éviter les vibrations.

1.3 Raccordement au réseau électrique.

Laissez l'appareil frigorifique reposer au moins 2 heures en position verticale avant de le brancher. Vérifiez les informations de la plaque de caractéristiques (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Évitez que le câble soit en contact avec le moteur ou passe en dessous.

1.4 Changement de sens d'ouverture de la porte. Débranchez l'appareil frigorifique du réseau électrique et videz le contenu de la contre-porte.

Dévissez les vis (1.4.1) et retirez la charnière supérieure et la bague de rotation à l'aide du tournevis (1.4.2).

Débranchez en appuyant sur la languette du connecteur (1.4.3). Retirez la porte du réfrigérateur (1.4.4). Ôtez le panneau de commandes en faisant levier sur les encoches destinées à cet effet à l'aide d'un tournevis (1.4.5).

Faites une encoche pour le câble sur le côté inverse, dans la zone indiquée sur la carcasse (1.4.6). Remontez le panneau de commandes en passant le câble dans l'encoche réalisée (1.4.7).

Retirez la protection des vis de la charnière centrale, dévissez les vis et retirez la charnière (1.4.8). Déplacez la porte du congélateur vers le haut (1.4.9).

Dévissez les vis de la charnière inférieure et retirez-la. Changez la position de l'axe sur la charnière, et placez-la du côté opposé (1.4.10).

Placez la poignée inférieure du congélateur sur la porte du réfrigérateur et la poignée inférieure du réfrigérateur sur celle du congélateur, tournées à 180°. Placez les poignées verticales sur leur côté opposé en les faisant tourner à 180° (1.4.11).

Tournez les fermetures automatiques et placez celle du réfrigérateur sur le congélateur et vice-versa (1.4.12).

Placez la porte du congélateur (1.4.13), et vissez la charnière centrale (1.4.14). Placez la porte du réfrigérateur (1.4.15).

Placez la capsule de fermeture sur l'espace de la charnière supérieure du côté opposé (1.4.16). Appuyez sur le connecteur pour le brancher à la porte (1.4.17).

Placez la charnière supérieure et la bague de rotation en introduisant le câble restant sur le support de commandes (1.4.18) et placez les vis (1.4.19).

Utilisation

2.1 Mise en marche de l'appareil frigorifique. Appuyez sur ON-OFF (2.1.1), ① (2.1.3) ou sur les touches + ou — jusqu'à ce que vous voyiez un chiffre à l'écran (2.1.2). Les modèles Mini LCD se bloquent automatiquement (2.1.3) ; pour débloquer, appuyez sur n'importe quelle touche durant 3 secondes. 2.2 Sélection du compartiment. Dans les appareils frigorifiques combinés, le compartiment réfrigérateur et le compartiment congélateur fonctionnent de manière indépendante. Dans le modèle, les deux compartiments fonctionnent conjointement. 2.3 Sélection de la température. Tournez la commande (2.3.1, 2.3.2). Appuyez sur les touches +, d'abord du compartiment congélateur () puis du compartiment réfrigérateur (2.3.3), ou appuyez sur T° pour le compartiment congélateur et sur T° pour le compartiment réfrigérateur (2.3.4, 2.3.5).

Une fois la température sélectionnée, vous pouvez connaître la température réelle du compartiment au moyen de l'indicateur lumineux (2.3.6), ou en appuyant durant 5 secondes sur les touches +, - du compartiment souhaité. La température du compartiment clignotera. Cette fonction n'est pas disponible sur le modèle.

Recommandation : La température conseillée du compartiment réfrigérateur est de 4 °C et celle du compartiment congélateur est de -18 °C pour les aliments déjà congelés. Dans le cas où vous souhaiteriez congeler, la température recommandée est de -24 °C.

N'oubliez pas que la température intérieure dépend de la température ambiante, de l'emplacement et de la fréquence d'ouverture.

2.4 Fonctions du réfrigérateur.

Fonction refroidissement rapide : Cette fonction active le réfrigérateur à la température la plus froide durant 6 heures. Il est recommandé de l'activer quand vous introduirez une grande quantité d'aliments dans le réfrigérateur.

Pour activer et désactiver : Appuyez sur SUPER (2.4.1), puis appuyez sur * (2.4.2) ou * (2.4.3).

Fonction vacances : La fonction vacances est très utile quand vous n'allez pas utiliser le réfrigérateur

durant une longue période, mais que vous souhaitez conserver des aliments dans le congélateur. Avec cette fonction, votre appareil frigorifique maintiendra une très faible consommation et ne générera pas d'odeurs à l'intérieur. Le modèle ne possède pas cette fonction.

Avertissement : Pour ce faire, la porte de l'appareil frigorifique doit être fermée.

Pour activer et désactiver : Appuyez sur HOLIDAY (2.4.4) ou sur les touches +, - jusqu'à voir affiché sur l'écran (2.4.5) ou × durant 3 secondes (2.4.6). Pour désactiver, répétez l'opération. Certains modèles permettent un arrêt du compartiment réfrigérateur.

Appuyez sur ON-OFF (2.4.7), sur les touches +, - (2.4.8) ou sur T (2.4.9), jusqu'à ce qu'aucun chiffre ne soit affiché.

2.5 Fonctions du congélateur.

Fonction refroidissement rapide : Cette fonction active le congélateur à la température la plus froide durant 52 heures. Il est recommandé de l'activer 24 heures avant d'introduire une grande quantité de nourriture dans le congélateur.

Pour activer et désactiver : appuyez sur SUPER pendant 3 secondes (2.5.1), ou appuyez sur SUPER (2.5.2, 2.5.3), ou * (2.5.4).

Fonction quick cooling : introduisez la bouteille ou les bouteilles dans le congélateur et maintenez enfoncé pendant quelques secondes jusqu'à voir l'icône (2.5.5). Le congélateur fournit du froid pendant 15 minutes, une fois ce délai écoulé, la fonction aura pris fin et clignotera en activant une alarme sonore durant 20 minutes. L'alarme peut être désactivée en appuyant sur n'importe quelle touche. Si cette fonction est interrompue par une coupure de courant, lorsque celui-ci revient, la fonction est considérée terminée et le signal sonore s'active.

Fonction ECO : la fonction ECO permet au congélateur de rester à une température stable de -17 °C en générant une économie d'énergie substantielle. Cette fonction reste activée même après une déconnexion électrique.

Pour activer / désactiver, appuyer sur E005.6).

Connexion/déconnexion du congélateur : Appuyez sur la touche ON-OFF (2.5.7, 2.5.8), les touches +, - (2.5.9) jusqu'à ce que vous ne voyiez plus aucune température à l'écran, ou sur ① durant 3 secondes (2.5.10). En éteignant le congélateur, le compartiment réfrigérateur s'éteindra également.

2.6 Recommandations d'utilisation.

• N'ouvrez pas les portes plus longtemps que nécessaire et ne mettez pas d'aliments chauds dans l'appareil frigorifique. Vous obtiendrez ainsi un usage plus efficace de votre appareil électroménager frigorifique et vous éviterez l'augmentation de consommation d'énergie. Si votre appareil frigorifique est NO FROST, n'obstruez pas les grilles de ventilation et laissez de l'espace entre les aliments pour que l'air circule entre eux.
• Ne mettez pas des bouteilles de boissons gazeuses ou en verre contenant du liquide dans le congélateur car elles peuvent éclater.
• Conservez les aliments dans des récipients hermétiques pour éviter que les aliments ne se dessèchent.
• Ne consommez pas de glaces ou d'aliments très froids car ils peuvent provoquer des brûlures dans la bouche.

3

Entretien et nettoyage

3.1 Nettoyage intérieur. Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate en nettoyant l'intérieur pour éviter la formation des odeurs. N'utilisez en aucun cas de machines de nettoyage à vapeur, de dissolvants ou de détergents abrasifs. 3.2 Nettoyage extérieur. N'utilisez pas de machines de nettoyage à vapeur pour nettoyer les écrans.

Il est recommandable de nettoyer la grille arrière une fois par an avec un aspirateur.

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette. 3.4 Changement d'ampoule. Si l'ampoule grille : débranchez l'appareil frigorifique. Retirez la protection en appuyant sur la languette (3.4.1, 3.4.3), et ôtez l'ampoule endommagée (3.4.2, 3.4.4). Remplacez-la par une autre du même type de pas de vis, E14, 220-240V, 15/25W ou selon l'indication du luminaire. 3.5 Changement du filtre carbone. L'appareil frigorifique peut intégrer un filtre carbone qui absorbe les odeurs étranges de certains aliments et retient les microorganismes (champignons et

bactéries) de l'air qui circule.

Le filtre conserve ses propriétés durant un temps limité de 6 mois. Une fois ce temps écoulé, il est recommandé de le remplacer par un neuf. Son emplacement varie en fonction du modèle.

Pour activer le filtre : appuyez sur la languette et retirez la protection pour accéder au filtre (3.5.1, 3.5.3). Séparez le filtre du cache (3.5.2, 3.5.4) et retirez les caches (3.5.5).

Appuyez sur le viseur BIOFILTER jusqu'à entendre un léger claquement (3.5.6) et en quelques secondes l'échelle de durée commencera à se colorer. Placez le filtre dans son emplacement d'origine.

Gardez les filtres épuisés et les pièces de rechange hors de la portée des enfants ; les ingérer en grandes quantités peut être dangereux.

Ne mouillez pas le filtre, car il perdra toutes ses propriétés.

3.6 S.P.A. salus per aquam (optionnel)

Votre appareil électroménager frigorifique peut intégrer l'accessoire S.P.A. qui sert à maintenir un niveau constant d'humidité dans le bac à légumes et permettre ainsi que les aliments ne se dessèchent pas.

Il se situe dans le joint de séparation du bac à légumes (3.6.1). Il se compose d'un réservoir avec un verre verseur et un niveau indicatif de remplissage. Quand le S.P.A. aura besoin d'eau, le niveau descendra jusqu'à être caché. Ôtez le verre (3.6.2) et utilisez-le pour remplir le réservoir (3.6.3).

Il est recommandé de changer le filtre tous les 2 ans (3.6.4).

4

Diagnostics

4.1 Porte ouverte. Si la porte reste ouverte plus de 2 minutes, une alarme retentira et la lumière du réfrigérateur s'éteindra. L'alarme se désactive lorsque vous fermez la porte.

4.2 Froid insuffisant dans le congélateur.

• Si la température du congélateur est anormalement élevée, une alarme lumineuse apparaîtra (4.2.1, 4.2.2) ou l'icône (4.2.3) clignotera, et un signal acoustique intermittent s'activera. Appuyez sur SUPER, ou ① pour

désactiver manuellement le signal acoustique (4.2.4, 4.2.5, 4.2.6).

• Lorsque vous connectez l'appareil pour la première fois, l'icône △ apparaîtra ou l'alarme lumineuse sera activée, mais l'alarme ne retentira pas.

4.3 Coupure d'alimentation électrique.

Ouvrez les portes de l'appareil frigorifique le moins possible. Lorsque le courant revient, vérifiez si les aliments stockés se sont ou non décongelés.

4.4 Bruits normaux dans l'appareil électroménager frigorifique.

Votre appareil frigorifique peut émettre une série de bruits qui sont normaux durant son fonctionnement, vous ne devez pas vous en préoccuper.

• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits. Le compresseur peut produire des bourdonnements et/ou un léger claquement, surtout quand il se met en marche.
• Les dilatations ou les contractions des matériaux utilisés peuvent conduire à des éclatements ou des craquements.
• L'air que le ventilateur du congélateur déplace peut générer un petit bruit de fond.

Ne manipulez pas l'appareil frigorifique pour essayer de le réparer. Appelez le service d'assistance technique.

5

Sécurité

• Gardez les grilles de ventilation dégagées. Veillez à ne pas endommager le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur de l'appareil frigorifique, sauf s'ils sont du type recommandé par le fabricant.
• N'utilisez pas de dispositifs mécaniques ou d'autres moyens différents de ceux recommandés par le fabricant pour accélérer le processus de décongélation.
• Cet appareil n'est pas destiné à l'utilisation par

des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance, sauf sous supervision ou après avoir reçu les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Son utilisation par des enfants devra être surveillée pour éviter qu'ils ne jouent avec l'appareil.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée, afin d'éviter tout danger.

Environnement

Cet appareil frigorifique a été conçu en pensant à la conservation de l'environnement.

Cet appareil fonctionne avec le réfrigérant R600A, qui ne détériore pas l'environnement.

Il respecte l'environnement. Utilisez les températures recommandées pour chaque compartiment, selon la fonction dont vous avez besoin, pour une utilisation efficace de votre appareil électroménager frigorifique.

Débranchez le réfrigérateur ou activez la fonction vacances pour les longues périodes où vous n'utilisez pas l'appareil. Vous réduirez la consommation et économiserez de l'énergie.

Évitez de garder les portes ouvertes plus longtemps que nécessaire, car cela augmente la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Le symbole indique que l'on ne doit pas se débarrasser de l'appareil en utilisant les conteneurs traditionnels pour les résidus domestiques.

Remettez votre appareil frigorifique dans un centre de reprise spécifique.

Le recyclage des appareils électroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'informations, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre appareil frigorifique.
