MANUAL DE UTILIZADOR FFK6745X FAGOR

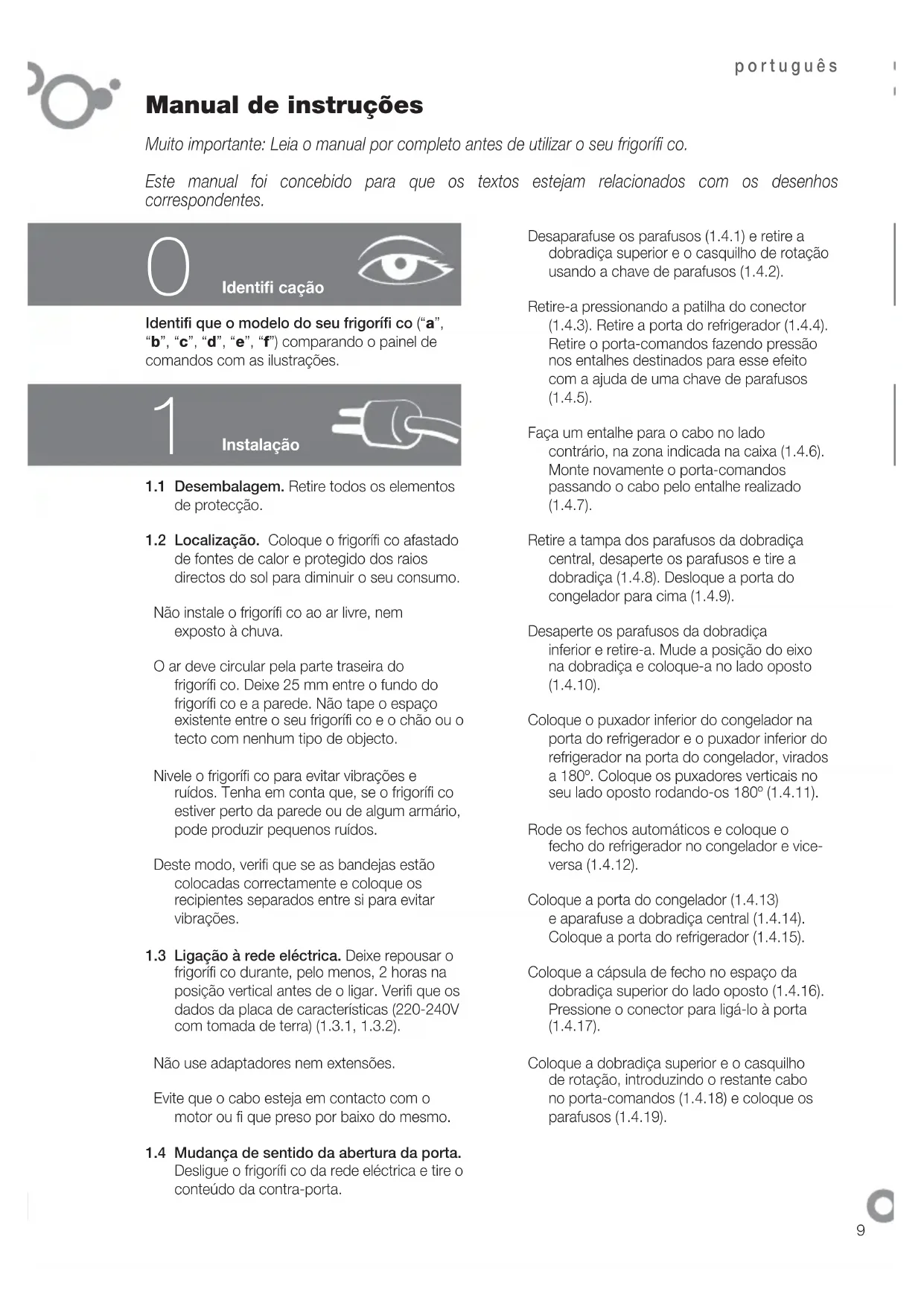

Manual de instruções
Muito importante: Leia o manual por completo antes de utilizar o seu frigorífico.
Este manual foi concebido para que os textos estejam relacionados com os desenhos correspondentes.
Identificação
Identifique o Modelo do seu frigorífico ("a", "b", "c", "d", "e", "f") comparando o painel de comandos com as ilustrações.
1
Instalação
1.1 Desembalagem. Retire todos os elementos de proteção. 1.2 Localização. Coloque o frigorífico afastado de fontes de calor e protegido dos raios diretos do sol para diminuir o seu consumo.
Não instale o frigorífico ao ar livre, nem exposto à chuva.
O ar deve circular pela parte traseira do frigorífico. Deixe 25 mm entre o frigorífico e a parede. Não tape o espaço existente entre o frigorífico e o chão ou o teto com nenhum tipo de objeto.
Nivele o frigorífico para evitar vibrações e ruídos. Tenha em conta que, se o frigorífico estiver perto da parede ou de algum armário, pode produzir pequenos ruídos.
Deste modo, verifique se as bandejas estão colocadas corretamente e coloque os recipientes separados entre si para evitar vibrações.
1.3 Ligação à rede elétrica. Deixe repousar o frigorífico durante, pelo menos, 2 horas na posição vertical antes de o ligar. Verifique os dados da placa de características (220-240V com tomada de terra) (1.3.1, 1.3.2). Não use adaptadores nem extensões. Evite que o cabo esteja em contacto com o motor ou fique preso por baixo do mesmo. 1.4 Mudança de sentido da abertura da porta. Desligue o frigorífico da rede elétrica e tire o conteúdo da contraporta.
Desaparafuse os parafusos (1.4.1) e retire a dobradiça superior e o casquilho de rotação usando uma chave de parafusos (1.4.2). Retire-a pressionando a patilha do conector (1.4.3). Retire a porta do refrigerador (1.4.4). Retire o porta-comandos fazendo pressão nos entalhes destinados para esse efeito com a ajuda de uma chave de parafusos (1.4.5). Faça um entalhe para o cabo no lado contrário, na zona indicada na caixa (1.4.6). Monte novamente o porta-comandos passando o cabo pelo entalhe realizado (1.4.7). Retire a tampa dos parafusos da dobradiça central, desaperte os parafusos e tire a dobradiça (1.4.8). Desloque a porta do congelador para cima (1.4.9). Desaperte os parafusos da dobradiça inferior e retire-a. Mude a posição do eixo na dobradiça e coloque-a no lado oposto (1.4.10). Coloque o puxador inferior do congelador na porta do refrigerador e o puxador inferior do refrigerador na porta do congelador, virados a 180°. Coloque os puxadores verticais no seu lado oposto rodando-os 180° (1.4.11). Rode os fechos automáticos e coloque o fecho do refrigerador no congelador e vice-versa (1.4.12). Coloque a porta do congelador (1.4.13) e aparafuse a dobradiça central (1.4.14). Coloque a porta do refrigerador (1.4.15). Coloque a capa de fecho no espaço da dobradiça superior do lado oposto (1.4.16). Pressione o conector para ligação à porta (1.4.17). Coloque a dobradiça superior e o casquilho de rotação, introduzindo o restante cabo no porta-comandos (1.4.18) e coloque os parafusos (1.4.19).
2 Utilização
2.1 Ligar o frigorífico. Pressione (2.1.3) ou as teclas + ou - até visualizar um dígito no visor (2.1.2). Os modelos Mini LCD bloqueiam automaticamente (2.1.3). Para desbloquear, pressione qualquer uma das teclas durante 3 segundos.
2.2 Selecção do recinto. Nos frigoríficos combinados, o recinto refrigerador e o recinto congelador funcionam de forma independente. No Modelo os dois recintos funcionam de forma conjunta. 2.3 Seleção de temperatura. Rode o comando (2.3.1, 2.3.2) ou pressione as teclas +, - primeiro do recinto congelador e depois do recinto refrigerador (2.3.3), ou pressione T° para o recinto congelador e para o recinto refrigerador (2.3.4, 2.3.5).
Uma vez selecionada a temperatura, pode saber qual é a temperatura real do recinto através do indicador luminoso (2.3.6), ou pressionando durante 5 segundos as teclas +, - do recinto desejado. A temperatura do recinto fica a piscar. Esta função não está disponível no modelo
Recomendação: Temperatura aconselhada do recinto refrigerador e do recinto congelador -19 para alimentos já congelados. Se quiser congelar alimentos, a temperatura recomendada é -24.
Não se esqueça de que a temperatura do interior depende da temperatura ambiente, da localização e da frequência de abertura.
2.4 Funções refrigerador.
Função de arrefecimento quando é a temperatura mais fria, durante 6 horas. Recomendamos que ative esta função quando introduzir uma grande quantidade de alimentos no refrigerador.
Para ativar e desativar: Pressione SUPER (2.4.1), pressione * (2.4.2) ou * (2.4.3).
Função férias: A função férias é muito útil, quando não quiser usar o refrigerador por um longo período de tempo, mas pretender conservar alimentos no congelador. Com esta função, o seu frigorífico vai manter um consumo muito baixo e
não vai gerar odores no seu interior. O Modelo não tem esta função.
Aviso: Para isso, a porta do frigorífico deve estar fechada.
Para ativar e desativar: Pressione HOLIDAY (2.4.4) ou as teclas +, - até visualizar H no visor (2.4.5) ou durante 3 segundos (2.4.6). Para desativar, repita a operação. Alguns modelos permitem desligar o recinto refrigerador.
Pressione ON-OFF (2.4.7), ou as teclas +, - (2.4.8) ou T° (2.4.9), até deixar de visualizar os dígitos.
2.5 Funções congelador.
Função arrefecimento rápido: Esta função ativa o congelador, com a temperatura mais fria, durante 52 horas. Recomenda-se a sua ativação 24 horas antes de introduzir uma grande quantidade de comida no congelador.
Para ativar e desativar: Pressione SUPER durante 3 segundos (2.5.1), ou pressione SUPER (2.5.2, 2.5.3), ou * (2.5.4).
Função quick cooling: Introduza a garrafa ou garrafas no congelador e mantenha pressionada a tecla * durante alguns segundos até visualizar o ícone (2.5.5). O congelador irá fazer frio durante 15 minutos, passado esse tempo a função terá terminado e a tecla fica a piscar, ativando um alarme sonoro durante 20 minutos. O alarme pode ser desativado pressionando qualquer tecla. Se esta função for interrompida por um corte de energia elétrica, quando voltar a ter energia elétrica a função é considerada terminada e é ativado o sinal sonoro.
Função ECO: A função ECO permite ao congelador permanecer a uma temperatura estável de -17°C, gerando uma substancial poupança de energia. Esta função continua ativada mesmo depois de um corte de energia elétrica.
Ligar/desligar o congelador: Pressione a tecla ON-OFF (2.5.7, 2.5.8), as teclas +, - (2.5.9) até não visualizar nenhuma temperatura no visor, ou durante 3 segundos (2.5.10). Quando desligar o congelador também vai desligar o recinto refrigerador.
2.6 Recomendações de utilização
- Não abra as portas por mais tempo do que o
necessário, nem coloque alimentos quentes no frigorífico. Assim, conseguirá uma utilização mais eficaz do seu frigorífico e evitará o aumento do consumo de energia.
- Se o seu frigorífico for um NO FROST, não obstrua as grelhas de ventilação e deixe espaço entre os alimentos para deixar o ar circular.
- Não introduza no congelador garrafas com bebidas gasosas ou garrafas de vidro com líquido, uma vez que podem rebentar.
- Armazene os alimentos em recipientes herméticos para evitar que os alimentos fiquem secos.
- Não consuma gelados ou alimentos muito frios, pois podem produzir queimaduras na boca.
Manutenção e limpeza
3.1 Limpeza interior. Quando limpar o interior, utilize uma esponja ou pano embebido em água com bicarbonato para evitar a formação de odores.
Em caso algum deve utilizar máquinas de limpeza a vapor, dissolventes ou detergentes abrasivos.
Não utilize máquinas de limpeza a vapor para a limpeza dos visores.
É recomendável limpar a grelha traseira uma vez por ano com um aspirador.
3.3 Limpeza dos acessórios.
Não podem ir à máquina de lavar loiça. Limpe-os à mão com a ajuda de uma escova ou pano.
3.4 Substituição da lâmpada.
No caso de se fundir a lâmpada: desligue o frigorífico. Retire a tampa pressionando a patilha (3.4.1, 3.4.3) e retire a lâmpada fundida (3.4.2, 3.4.4). Substitua-a por outra com o mesmo tipo de rosca, E14, 220-240V, 15/25W ou de acordo com a indicação da iluminação.
3.5 Substituição do filtro de carbono.
O frigorífico pode incorporar um filtro de carbono que absorve os odores estranhos de
determinados alimentos e retém os micro-organismos (fungos e bactérias) do ar em circulação.
O filtro não mantém as suas propriedades durante um tempo limitado de 6 meses. Passado este tempo, recomendamos que o substitua por um novo. A sua localização varia em função do modelo.
Para ativar o filtro: Pressione a patilha e retire a tampa para aceder ao filtro (3.5.1, 3.5.3). Separe o filtro da tampa (3.5.2, 3.5.4) e retire os selos de garantia (3.5.5).
Pressione o visor BIOFILTER até ouvir um ligeiro estalido (3.5.6) e em poucos segundos a escala de duração fica colorida. Coloque o filtro na sua localização original.
Mantenha os filtros gastos e os filtros de substituição fora do alcance das crianças; a sua ingestão em grandes quantidades pode ser perigosa.
Não molhe o filtro, uma vez que perderá todas as suas propriedades.
3.6 S.P.A. salus per aquam (opcional)
O seu frigorífico pode incorporar o acessório S.P.A. que serve para manter um nível constante de humidade no recinto das verduras e, assim, evitar que os alimentos fiquem secos.
Está localizado na junta da caixa de verduras (3.6.1). É composto por um depósito com um copo de descarga e um nível indicativo de cheio. Quando o S.P.A. necessitar de água, o nível desce até desaparecer. Retire o copo (3.6.2) e utilize-o para encher o depósito (3.6.3).
Recomendamos a substituição do filtro a cada 2 anos (3.6.4).
Diagnósticos
4.1 Porta aberta. Se mantiver a porta aberta durante mais de 2 horas, vai soar um alarme e apaga-se a luz do refrigerador. O alarme desliga-se quando fechar a porta.
4.2 Frio insuficiente no congelador
Se a temperatura do congelador for anormalmente alta, aparecerá um alarme luminoso (4.2.1, 4.2.2) ou o ícone (4.2.3)
a piscar, e será ativado um sinal acústico intermitente. Pressione Super para desativar o sinal acústico de forma manual (4.2.4, 4.2.5, 4.2.6).
- Quando ligar pela primeira vez o aparelho, aparecerão o ícone ou o alarme luminoso ficará ativado, mas o alarme não ficará a tocar.
4.3 Corte de fornecimento elétrico
Abra as portas do frigorífico o menos possível. Quando a corrente for retomada, verifique se os alimentos armazenados se descongelaram.
4.4 Ruídos normais no frigorífico
O seu frigorífico pode emitir vários ruídos que são normais durante o seu funcionamento, pelo que não deve preocupar-se.
- O gás refrigerante pode produzir um estalido ao circular nos circuitos.
- O compressor pode produzir zumbidos e/ou um ligeiro batimento, sobretudo quando começa a funcionar.
- As dilatações ou contrações dos materiais realizados podem produzir estalidos ou ruídos.
- O ar que move o ventilador do congelador pode gerar um pouco de ruído de fundo.
Não manipule o frigorífico para tentar repará-lo. Contacte o serviço de assistência técnica.
5
Segurança
- Mantenha desobstruídas as grelhas de ventilação.
- Tenha cuidado para não danificar o circuito de refrigeração.
- Não utilize aparelhos elétricos no interior do frigorífico, a menos que sejam do tipo recomendado pelo fabricante.
- Não utilize dispositivos mecânicos ou outros meios diferentes dos recomendados pelo fabricante para acelerar o processo de descongelação.
- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas, ou com falta de experiência ou conhecimento, exceto se forem supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. Deverá supervisionar a sua utilização por crianças para evitar que brinquem com o aparelho.
físicas, sensoriais ou mentais diminuídas, ou com falta de experiência ou conhecimento, exceto se forem supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. Deverá supervisionar a sua utilização por crianças para evitar que brinquem com o aparelho.
- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um serviço pós-venda ou por pessoal semelhante qualificado, para evitar situações perigosas.
Meio ambiente
Este frigorífico foi concebido a pensar na conservação do meio ambiente.
Este aparelho funciona com refrigerante R600A, que não deteriora o meio ambiente.
Respeite o meio ambiente. Utilize as temperaturas recomendadas para cada compartimento, segundo a função de que necessita, para promover uma utilização eficiente do seu frigorífico.
Desligue o refrigerador ou ative a função férias para períodos prolongados de tempo em que não irá utilizar o aparelho. Isso reduzirá o consumo e poupará energia.
Evite manter as portas abertas durante mais tempo do que o necessário, uma vez que isso pressupõe um aumento no gasto energético.
Gestão de resíduos de aparelhos elétricos e eletrónicos.
O símbolo indica que o aparelho não deve ser eliminado usando os contentores tradicionais para resíduos domésticos.
Entregue o seu frigorífico num centro especial de recolha.
A reciclagem de eletrodomésticos evita consequências negativas para a saúde e para o meio ambiente, e permite poupar energia e recursos.
Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu o frigorífico.
Advertência: Para utilizar esta função, é necessário que a porta do frigorífico esteja fechada.
Muito importante: Leia integralmente este manual antes de utilizar o seu frigorífico.
Esvazie o conteúdo da contraporta.
Solte os parafusos (1.4.1) e extraia a bisagra superior e o casquete de giro, ajudando-se com a chave de fendas (1.4.2). Desligue pressionando a patilha do conector (1.4.3). Retire a porta do refrigerador (1.4.4). Extraia o porta-comandos fazendo alavanca nos entalhes destinados a isso com a ajuda de uma chave de fendas (1.4.5). Faça um entalhe para o cabo no lado contrário, na zona indicada na carcaça (1.4.6). Monte novamente o porta-comandos passando o cabo pelo entalhe realizado (1.4.7). Retire a tampa dos parafusos da bisagra central, solte os parafusos e retire a bisagra (1.4.8). Desloque a porta do congelador para cima (1.4.9). Solte os parafusos da bisagra inferior e retire-a. Mude a posição do eixo na bisagra e coloque-a no lado oposto (1.4.10). Coloque o puxador inferior do congelador na porta do refrigerador e o puxador inferior do refrigerador na do congelador, virados 180°. Coloque os puxadores verticais no seu lado oposto, girando-os 180° (1.4.11). Gire os autofechos e coloque o do refrigerador no congelador e vice-versa (1.4.12). Coloque a porta do congelador (1.4.13) e aparafuse a bisagra central (1.4.14). Coloque a porta do refrigerador (1.4.15). Coloque a tampa de fecho no espaço da bisagra superior do lado oposto (1.4.16). Aperte o conector para ligá-lo à porta (1.4.17). Coloque a bisagra superior e o casquete de giro, introduzindo o cabo sobrante no porta-comandos (1.4.18) e coloque os parafusos (1.4.19).
2 Uso
2.1 Ligação do frigorífico. Pressione ON-OFF (2.1.1), ① (2.1.3) ou as teclas + ou - até visualizar um dígito no display (2.1.2). Os modelos Mini LCD bloqueiam-se automaticamente (2.1.3). Para desbloquear, pressione qualquer tecla durante 3 segundos.
2.2 Seleção do compartimento. Nos frigoríficos combinados, o compartimento refrigerador e o compartimento congelador funcionam de forma independente. No modelo, os dois compartimentos funcionam de maneira conjunta. 2.3 Seleção de temperatura. Gire o botão (2.3.1, 2.3.2). Pressione as teclas +, -, primeiro, do compartimento congelador e, depois, do compartimento refrigerador (2.3.3) ou pressione T para o compartimento congelador e T para o compartimento refrigerador (2.3.4, 2.3.5).
O seu frigorífico pode incorporar o acessório S.P.A., que serve para manter um nível constante de humidade no compartimento porta-verdura e, assim, favorecer que não ressequem os alimentos.
Ubícase na xunta de separación do caixón portaverduras (3.6.1). Está composto por un depósito cun vaso vertedor e un nivel indicativo de enchedura. Cando o S.P.A. necesite auga, o nivel baixará ata ocultarse. Extrae o vaso (3.6.2) e úsao para encher o depósito (3.6.3).
Recoméndase cambiar o filtro cada 2 anos (3.6.4).
Diagnósticos
4.1 Porta aberta. Se se mantén a porta aberta máis de 2 horas, soará unha alarma e apagarase a luz do refrixerador. A alarma desconectarase ao pechar a porta.
- Se a temperatura do conxelador é anormalmente alta, aparecerá unha alarma.
Evita manter as portas abertas durante máis tempo do necesario, xa que supón un aumento do custo enerxético.
