MANUAL DE USUARIO FFK6745X FAGOR

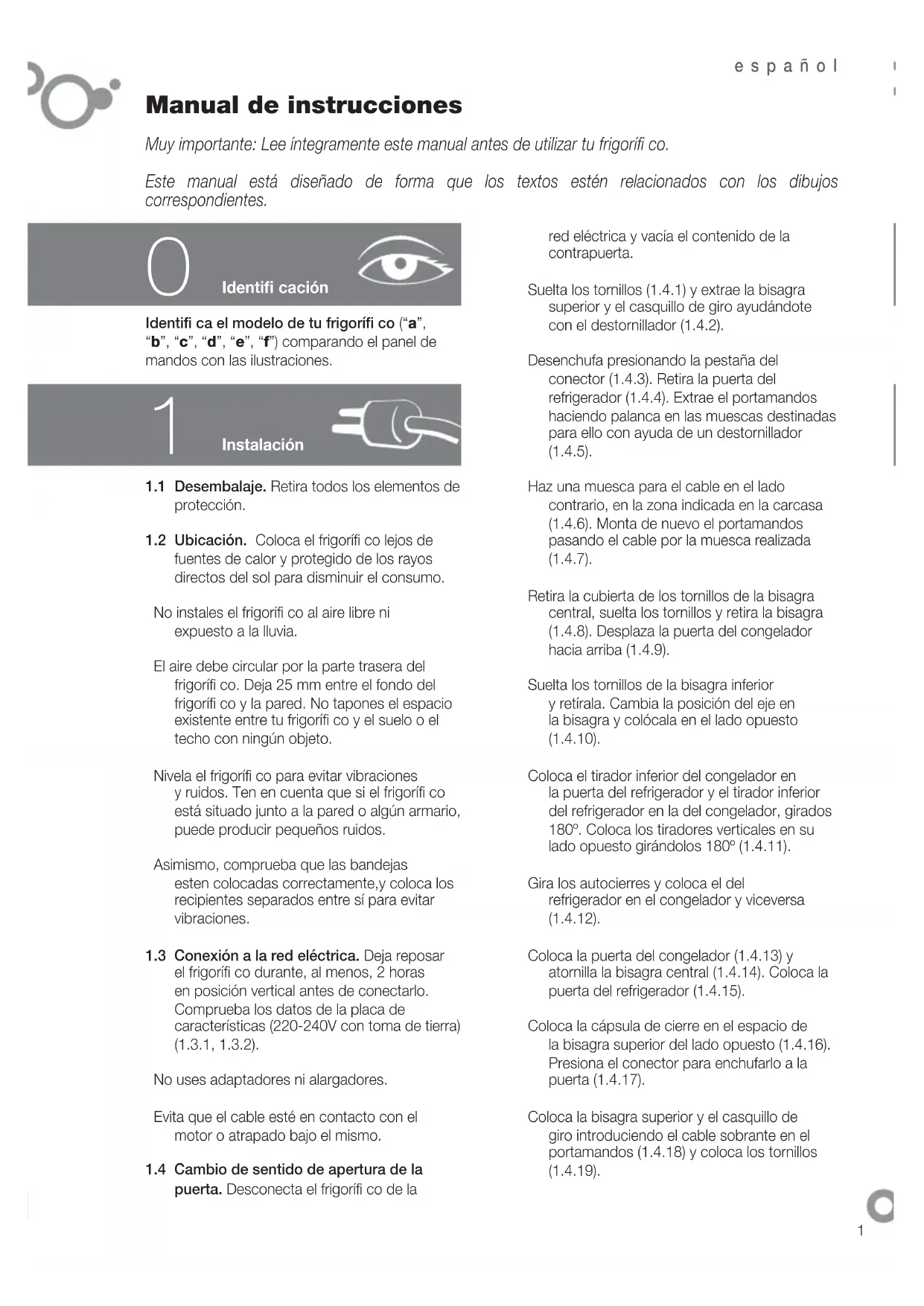

Manual de instrucciones
Muy importante: Lee íntegramente este manual antes de utilizar tu frigorífico.
Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.
Identificación
Identifica el modelo de tu frigorífico (a, b, c, d, e, f) comparando el panel de mandos con las ilustraciones.
1
Instalación
1.1 Desembalaje. Retira todos los elementos de protección. 1.2 Ubicación. Coloca el frigorífico lejos de fuentes de calor y protegido de los rayos directos del sol para disminuir el consumo.
No instales el frigorífico al aire libre ni expuesto a la lluvia.
El aire debe circular por la parte trasera del frigorífico. Deja 25 mm entre el fondo del frigorífico y la pared. No tapones el espacio existente entre tu frigorífico y el suelo o el techo con ningún objeto.
Nivela el frigorífico para evitar vibraciones y ruidos. Ten en cuenta que si el frigorífico está situado junto a la pared o a algún armario, pueda producir ruidos.
Asimismo, comprueba que las bandejas estén colocadas correctamente, y coloca los recipientes separados entre sí para evitar vibraciones.
1.3 Conexión a la red eléctrica. Deja reposar el frigorífico durante, al menos, 2 horas en posición vertical antes de conectarlo. Comprueba los datos de la placa de características (220-240V con toma de tierra) (1.3.1, 1.3.2).
No uses adaptadores ni alargadores. Evita que el cable esté en contacto con el motor o atrapado bajo el propio frigorífico. 1.4 Cambio de sentido de apertura de la puerta. Desconecta el frigorífico de la
red eléctrica y vacía el contenido de la contrapuerta.
Suelta los tornillos (1.4.1) y extrae la bisagra superior y el casquillo de giro ayudándote con el destornillador (1.4.2). Desenchufa presionando la pestaña del conector (1.4.3). Retira la puerta del refrigerador (1.4.4). Extrae el portamandos haciendo palanca en las muescas destinadas para ello con ayuda de un destornillador (1.4.5). Haz una muesca para el cable en el lado contrario, en la zona indicada en la carcasa (1.4.6). Monta de nuevo el portamandos pasando el cable por la muesca realizada (1.4.7). Retira la cubierta de los tornillos de la bisagra central, suelta los tornillos y retira la bisagra (1.4.8). Desplaza la puerta del congelador hacia arriba (1.4.9). Suelta los tornillos de la bisagra inferior y retírala. Cambia la posición del eje en la bisagra y colócala en el lado opuesto (1.4.10). Coloca el tirador inferior del congelador en la puerta del refrigerador y el tirador inferior del refrigerador en la del congelador, girados 180°. Coloca los tiradores verticales en su lado opuesto girándolos 180° (1.4.11). Gira los autocierres y coloca el del refrigerador en el congelador y viceversa (1.4.12). Coloca la puerta del congelador (1.4.13) y atornilla la bisagra central (1.4.14). Coloca la puerta del refrigerador (1.4.15). Coloca la tapa de cierre en el espacio de la bisagra superior del lado opuesto (1.4.16). Presiona el conector para enchufarlo a la puerta (1.4.17). Coloca la bisagra superior y el casquillo de giro introduciendo el cable sobrante en el portamandos (1.4.18) y coloca los tornillos (1.4.19).
2 Uso
2.1 Encendido del frigorífico. Pulsa ON-OFF (2.1.1), ① (2.1.3) o las teclas + o - hasta que visualices un dígito en el display (2.1.2). Los modelos Mini LCD se bloquean automáticamente (2.1.3). Para desbloquear, pulsa la tecla durante 3 segundos. 2.2 Selección del recinto. En los frigoríficos combinados, el recinto refrigerador y el recinto congelador funcionan de forma independiente. En el modelo, los dos recintos funcionan de manera conjunta. 2.3 Selección de temperatura. Gira el mando (2.3.1, 2.3.2) o pulsa las teclas, primero del recinto congelador y después del recinto refrigerador (2.3.3), o pulsa T para el recinto congelador y T para el recinto refrigerador (2.3.4, 2.3.5).
Una vez seleccionada la temperatura, puedes ver la temperatura real del recinto mediante el indicador luminoso (2.3.6) o pulsando durante 5 segundos las teclas +, -, T o T del recinto deseado. La temperatura del recinto parpadeará. Esta función no está disponible en el modelo.
Recomendación: Temperatura aconsejada del recinto refrigerador y del recinto congelador -19 para alimentos ya congelados. En el caso de que quieras congelar, la temperatura recomendada es -24.
No olvides que la temperatura del interior depende de la temperatura ambiente, la ubicación y la frecuencia de la apertura.
2.4 Funciones refrigerador.
Función enfriamiento rápido: Esta función activa el refrigerador con la temperatura más fría durante 6 horas. Se recomienda activarla al introducir en el refrigerador gran cantidad de alimentos.
Para activar y desactivar: Pulse (2.4.1), ★ (2.4.2) o 23).
SUPER
Función vacaciones: La función vacaciones es muy útil cuando no vas a usar el refrigerador durante un largo periodo de tiempo,
pero se quiere conservar alimentos en el congelador. Con esta función, tu frigorífico mantendrá un consumo muy bajo y no generará olores en su interior. El modelo S carece de esta función.
Advertencia: Para activarla, la puerta del frigorífico debe de estar cerrada.
Para activar y desactivar: Pulse HOLIDAY (2.4.4) o las teclas +, — hasta visualizar H en el display (2.4.5) o durante 3 segundos (2.4.6). Para desactivar, repita la operación. Algunos modelos permiten un apagado del recinto refrigerador.
Pulse ON-OFF (2.4.7), o las teclas +, - (2.4.8) o T (2.4.9), hasta que no se visualice ningún dígito.
2.5 Funciones del congelador.
Función enfriamiento rápido: Esta función activa el congelador con la temperatura más fría durante 52 horas. Se recomienda activarla 24 horas antes de introducir en el congelador gran cantidad de comida.
Para activar y desactivar: Pulse SUPER durante 3 segundos (2.5.1), o pulse SUPER (2.5.2, 2.5.3), o ★ (2.5.4).
Función quick cooling: Introduzca la botella o botellas en el congelador y mantenga pulsado ★ durante unos segundos hasta visualizar el icono (2.5.5). El congelador suministrará frío durante 15 minutos. Pasado este tiempo, la función habrá terminado y parpadeará activando una alarma sonora durante 20 minutos. La alarma puede ser desactivada pulsando cualquier tecla. Si esta función es interrumpida por un corte de suministro eléctrico, a su regreso, la función se considera terminada y se activa la señal sonora.
Función ECO: La función ECO permite al congelador permanecer a una temperatura estable de -17 °C, generando un sustancial ahorro de energía. Esta función continúa activada aún después de una desconexión eléctrica.
Para activar / desactivar pulse (2.3.6).
Conexión/desconexión del congelador: Pulse la tecla ON-OFF (2.5.8), las teclas +, — (2.5.9) hasta que no se visualice ninguna temperatura en el display, o ★ durante 3 segundos (2.5.10). Al apagar el congelador, se apagará también el recinto refrigerador.
2.6 Recomendaciones de uso.
- No abras las puertas más tiempo de lo necesario ni metas en el frigorífico alimentos calientes. Así, harás un uso más eficiente de tu frigorífico y evitarás el aumento del consumo de energía.
- Si tu frigorífico es NO FROST, no obstruyas las rejillas de ventilación y deja espacio entre los alimentos para que el aire circule entre ellos.
- No introduzcas en el congelador botellas con bebidas gaseosas o botellas de cristal que contengan líquido, ya que pueden reventar.
- Almacena los alimentos en recipientes herméticos para evitar que los alimentos se resequen. No consumas helados o alimentos muy fríos, ya que pueden producir quemaduras en la boca.
3
Mantenimiento y limpieza
3.1 Limpieza interior. Al limpiar el interior, utiliza una esponja o bayeta empapada en agua con bicarbonato para evitar la formación de olores. En ningún caso, uses máquinas de limpieza a vapor, disolventes o detergentes abrasivos. 3.2 Limpieza exterior. No uses máquinas de limpieza a vapor para la limpieza de las pantallas.
Es recomendable limpiar la rejilla trasera una vez al año con una aspiradora.
3.3 Limpieza de los accesorios. No son aptos para lavavajillas. Límpialos a mano con ayuda de una esponja o bayeta. 3.4 Cambio de lámpara. En caso de que se funda la lámpara: desconecta el frigorífico. Retira la cubierta presionando la pestaña (3.4.1, 3.4.3), y extrae la lámpara estropeada (3.4.2, 3.4.4). Sustitúyela por otra del mismo tipo de rosca, E14, 220-240V, 15/25W o según indicación de la luminaria. 3.5 Cambio de filtro de carbono. El frigorífico puede incorporar un filtro de carbono que absorbe los olores extraños de ciertos alimentos y retiene los microorganismos (hongos y bacterias) del aire en circulación.
El filtro mantiene sus propiedades durante un tiempo limitado de 6 meses. Pasado este tiempo se recomienda cambiarlo por uno nuevo. Su ubicación varía en función del modelo.
Para activar el filtro: Presiona la pestaña y retira la cubierta para acceder al filtro (3.5.1, 3.5.3). Separa el filtro de la tapa (3.5.2, 3.5.4) y retira los precintos (3.5.5).
Presiona el visor BIOFILTER hasta escuchar un leve chasquido (3.5.6) y en pocos segundos la escala de duración empezará a colorearse. Coloca el filtro en su ubicación original.
Mantén los filtros agotados y los recambios fuera del alcance de los niños; ingerirlos en grandes cantidades puede ser peligroso.
No mojes el filtro, ya que perderá todas sus propiedades.
3.6 S.P.A. salus per aquam (opcional)
Tu frigorífico puede incorporar el accesorio S.P.A. que sirve para mantener un nivel constante de humedad en el recinto portaverduras y así evitar que se resequen los alimentos.
Se ubica en la junta separadora del cajón portaverduras (3.6.1). Está compuesto por un depósito con un vaso vertedor y un nivel indicativo de llenado. Cuando el S.P.A. necesite agua, el nivel baja hasta ocultarse. Extrae el vaso (3.6.2) y úsalo para rellenar el depósito (3.6.3).
Se recomienda cambiar el filtro cada 2 años (3.6.4).
4
Diagnósticos
4.1 Puerta abierta. Si mantienes la puerta abierta más de 2 horas, sonará una alarma y se apagará la luz del refrigerador. La alarma se desconecta al cerrar la puerta.
4.2 Frío insuficiente en congelador
- Si la temperatura del congelador es anormalmente alta, aparecerá una alarma luminosa (4.2.1, 4.2.2) o parpadeará el icono (4.2.3), y se activará a su vez una señal acústica intermitente. Pulsa SUPER para desactivar la señal
acústica de forma manual (4.2.4, 4.2.5, 4.2.6).
- Cuando conectes por primera vez el aparato, aparecerá el icono o la alarma luminosa estará activada, pero no sonará la alarma.
Abre las puertas del frigorífico lo menos posible. Cuando vuelva la corriente, comprueba si los alimentos almacenados se han descongelado.
4.4 Ruidos normales en el frigorífico
Tu frigorífico puede emitir una serie de ruidos que son normales durante su funcionamiento y por los que no debes preocuparte.
- El gas refrigerante puede producir un borboteo al circular por los circuitos.
- El compresor puede producir zumbidos y/o un ligero golpeteo, sobre todo cuando se pone en marcha.
- Las dilataciones o contracciones de los materiales pueden producir chasquidos o crujidos.
- El aire que mueve el ventilador del congelador puede tener un ruido de fondo.
No manipules el frigorífico para intentar repararlo. Llama al servicio de asistencia técnica, 902 105 010.
Seguridad
- Mantén despejadas las rejillas de ventilación.
- Ten cuidado de no dañar el circuito de refrigeración.
- No utilices aparatos eléctricos en el interior del frigorífico, a menos que sean del tipo recomendado por el fabricante.
- No uses dispositivos mecánicos u otros medios distintos de los recomendados por el fabricante para acelerar el proceso de descongelación.
- Este aparato no está destinado al uso por parte de personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas o que carezcan de experiencia o conocimiento, salvo bajo supervisión o después de recibir instrucciones relativas al uso del aparato de una persona responsable de su seguridad. Deberá supervisarse su uso por parte de los niños para evitar que jueguen con el aparato.
- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por su servicio postventa o personal similar cualificado, con el fin de evitar situaciones peligrosas.
Medio ambiente
Este frigorífico ha sido diseñado pensando en la conservación del medio ambiente.
Este aparato funciona con refrigerante R600A, que no deteriora el medio ambiente.
Respeta el medio ambiente. Utiliza las temperaturas recomendadas para cada recinto, según la función que necesites, para encontrar un uso eficiente de tu frigorífico.
Desconecta el refrigerador o activa la función vacaciones para periodos prolongados de tiempo en que no vayas a hacer uso del aparato. Reducirás el consumo y ahorrarás energía.
Evita mantener las puertas abiertas durante más tiempo del necesario, ya que supone un aumento del gasto energético.
Gestión de residuos de aparatos eléctricos y electrónicos.
El símbolo indica que el aparato no debe eliminarse utilizando contenedores tradicionales para residuos domésticos.
Entrega tu frigorífico en un centro especial de recogida.
El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.
Para más información, contacta con las autoridades locales o con el establecimiento donde adquiriste el frigorífico.
Para activar / desactivar presione E005.6).
3.2 Limpieza exterior.
3.4
a 1
3.4.3, 3.4.1)
J. (3.4.4, 3.4.2)
E14, 220-240V, 15/25W 1
3.5
()
Por lo tanto, a1 = 90% = 30 min
iDill 100 go 400
(3.5.3, 3.5.1)
Anivella el frigorífic per evitar vibracions i sorolls. Tingues en compte que si el frigorífic està situat tocant a la paret o a algun armari pot produir sorolls.
i buida el contingut de la contraporta.
Recomanació: La temperatura aconsellada del recinte refrigerador és 4 °C i la del recinte congelador és -18 °C per a aliments ja congelats. En cas que vulguis congelar, la temperatura recomanada és -24 °C.
No oblidis que la temperatura de l'interior depèn de la temperatura ambient, la ubicació i la freqüència d'obertura.
2.4 Funcions del refrigerador.
2.5 Funcions del congelador.
Connexió/desconnexió del congelador: Pitja la tecla ON-OFF (2.5.7, 2.5.8) i les tecles +, — (2.5.9) fins que no es visualitzi cap temperatura a la pantalla, o ① durant 3 segons (2.5.10). Quan apaguis el congelador, s'apagarà també el recinte refrigerador.
2.6 Recomanacions d'ús.
- Si la temperatura del congelador és anormalment alta, apareixerà una alarma
lluminosa (4.2.1, 4.2.2) o parpellejarà la icona (4.2.3), i alhora s'activarà un senyal acústic intermitent. Pitja SUPER o ① per desactivar el senyal acústic de manera manual (4.2.4, 4.2.5, 4.2.6).
Manual de instruccions
Aquest manual està dissenyat de forma que els textos estiguin relacionats amb els dibuixos corresponents.
Identificació
Identifica el model del teu frigorífic ("a", "b", "c", "d", "e", "f") comparant el panell de comandaments amb les il·lustracions.
Instalación
1.1 Desembalaje. Retira todos los elementos de protección. 1.2 Ubicación. Coloca el frigorífico lejos de fuentes de calor y protegido de los rayos directos del sol para disminuir el consumo.
No instales el frigorífico al aire libre ni expuesto a la lluvia.
Nivela el frigorífico para evitar vibraciones y ruidos. Ten en cuenta que, si el frigorífico está situado junto a una pared o algún armario, puede producir algunos ruidos.
Asimismo, comprueba que las bandejas estén colocadas correctamente y coloca los recipientes separados entre sí para evitar vibraciones.
1.3 Conexión a la red eléctrica. Deja reposar el frigorífico durante, al menos, 2 horas en posición vertical antes de conectarlo. Comprueba los datos de la placa de características (220-240V con toma de tierra) (1.3.1, 1.3.2).
No uses adaptadores ni alargadores. Evita que el cable esté en contacto con el motor o atrapado debajo del mismo. 1.4 Cambio de sentido de apertura de la puerta. Desconecta el frigorífico de la red eléctrica y
Para activar/desactivar pulsa ECO (2.5.6).
2.6 Recomendaciones de uso.
No abras las puertas más tiempo del necesario ni metas en el frigorífico alimentos calientes. Así, conseguirás un uso más eficiente de tu frigorífico y evitarás el aumento del consumo de energía. Si tu frigorífico es NO FROST, no obstruyas las rejillas de ventilación y deja espacio entre los alimentos para que el aire circule entre ellos. No introduzcas en el congelador botellas con bebidas gaseosas o botellas de cristal que contengan líquido en el congelador, ya que pueden reventar. - Almacena los alimentos en recipientes herméticos para evitar que se resequen. No consumas helados o alimentos muy fríos, ya que pueden producir quemaduras en la boca.
Mantenimiento y limpieza
- Cuando conectes por primera vez el aparato, aparecerá el icono o la alarma luminosa está activada, pero no sonará la alarma.
4.3 Corte de suministro eléctrico
Abre as portas do frigorífico o menos posible. Cando volva a corrente, comproba se os alimentos almacenados se desconxelaron.
4.4 Ruídos normais no frigorífico
Respecta o medio ambiente. Utiliza as temperaturas recomendadas para cada recinto segundo a función que necesites para encontrar un uso eficiente do teu frigorífico.
Desconecta o refrixerador ou activa a función vacacións para períodos prolongados de tempo nos que non valga a pena facer uso do aparato. Reducirás o consumo e aforrarás enerxía.
Xestión de residuos de aparellos eléctricos e electrónicos.
O símbolo indica que o aparello non se debe eliminar utilizando os contedores tradicionais para residuos domésticos.
Entrega o teu frigorífico nun centro especial de recollida.
O reciclado de electrodomésticos evita consecuencias negativas para a saúde e o medio ambiente e permite aforrar enerxía e recursos.
Para máis información, contacta coas autoridades locais ou co establecemento onde adquiriches o frigorífico.
