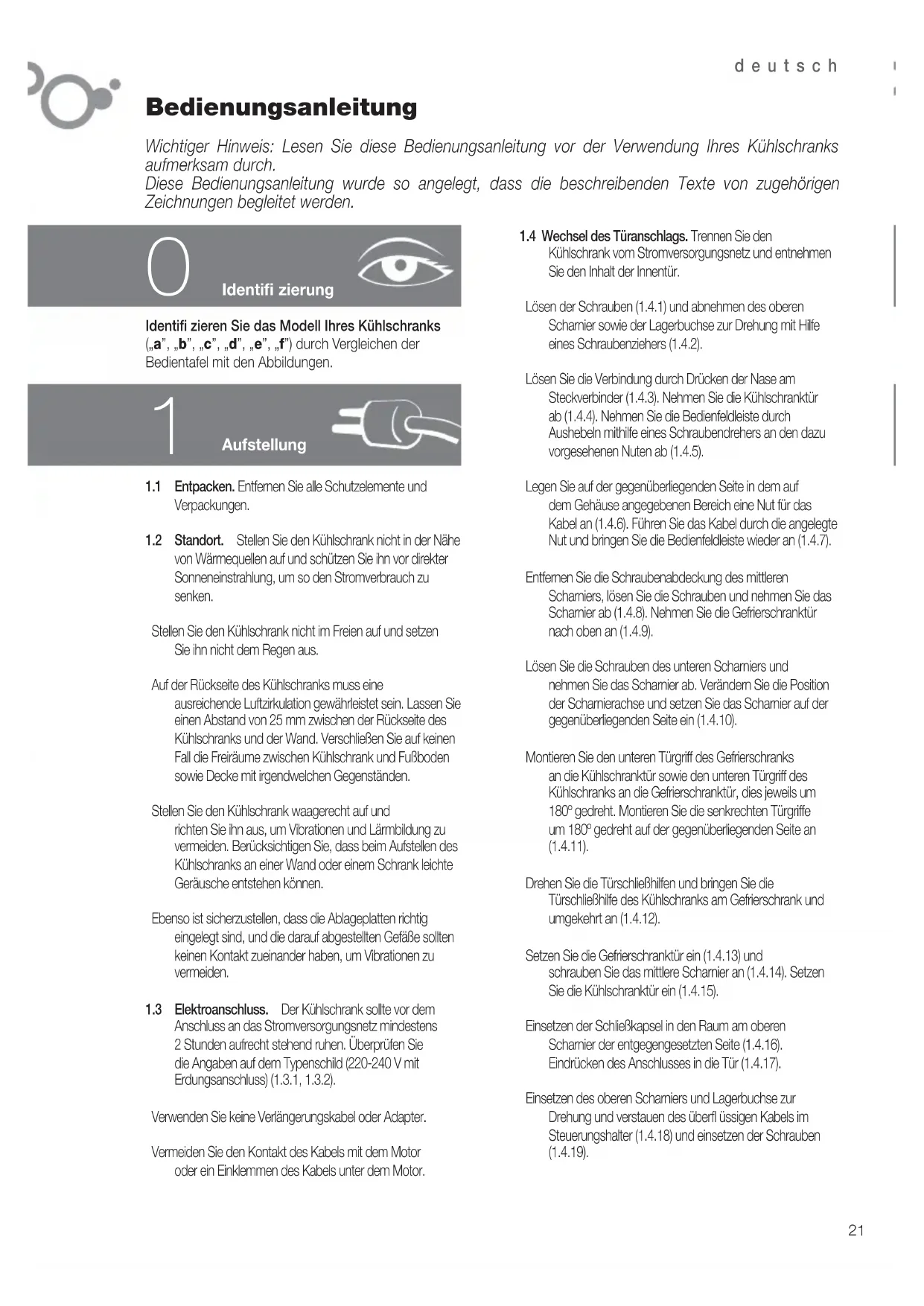

BEDIENUNGSANLEITUNG FFK6745X FAGOR

Wichtiger Hinweis: Lesen Sie diese Bedienungsanleitung vor der Verwendung Ihres Kühlschranks aufmerksam durch.

These Bedienungsanleitung wurde so angelegt, dass die beschreibenden Texte von zugehörigen Zeichnungen begleitet werden.

Identifi zierung

Identifi zieren Sie das Modell Ihr's Kuhlschranks

(,a^ ,b^ ,c^ ,d^ ,e^ ,f^ ) durch Vergleichen der Bedientafel mit den Abbildungen.

1

Aufstellung

1.1 Entpacken. Entfern Sie alle Schutzelemente und Verpackungen.
1.2 Standort. Stellen Sie den Kühlschrank nicht in der Nähe von Wärmequellen auf und schützen Sie hin vor direkter Sonneneinstrahlung, um so den Stromverbrauch zu senken.

Stellen Sie den Kühlschrank nicht im Freien auf und setzen Sieihn nicht dem Regen aus.

Auf der Rückseite des Kühlschranks muss eine ausreichende Luftzirkulation gewährleistet sein. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Kühlschranks und der Wand. Verschlieben Sie auf keinem Fall die Freiräume zwischen Kühlschrank und Fußboden sowie Decke mit irgendwelchen Gegenständen.

Stellen Sie den Kühlschrank waagerecht auf und richten Sieihn aus, um Vibrationen und Lärmbildung zu vemeiden. Berücksichtigten Sie, dass beim Aufstellen des Kühlschranks an einer Wand oder einem Schrank leichte Gerausche entstehen können.

Ebenso ist sicherzustellen, dass die Ablageplatten richtig eingelegt sind, und die darauf abgestelltten Gefäße sollen den einzelnen Kontakt zueinander haben, um Vibrationen zu vermeiden.

1.3 Elektroanschluss. Der Kühlschrank solte vor dem Anschluss an das Stromversorgungsnetz mindestens 2 Stunden aufrecht stehend ruhen. Überprüfen Sie die Angaben auf dem Typenschild (220-240 V mit Erdungsanschluss) (1.3.1, 1.3.2).

Verwenden Sie keine Veränderungskabel oder Adapter.

Vermeiden Sie den Kontakt des Kabels mit dem Motor oder ein Einklemmen des Kabels unter dem Motor.

1.4 Wechsel des Turanschlags. Trennen Sie den

Kuhlschrank vom Stromversorgungsnetz und entnehmen Sie den Inhalt der Innertur.

Lösen der Schrauben (1.4.1) und abnehmer des oberen Schamier sowie der Lagerbuchse zur Drehung mit Hilfe eines Schraubenziehers (1.4.2).
Lösen Sie die Verbindung durch Drücken der Nase am Steckverbinder (1.4.3). Nehmen Sie die Kühlschranktür ab (1.4.4). Nehmen Sie die Bedienfeldleiste durch Aushebeln mithilfe eines Schraubendrehers an den dazu vorgesehenen Nuten ab (1.4.5).
Legen Sie auf der gegenüberliegenden Seite in dem auf dem Gehäuse angegebenen Bereich eine Nut für das Kabel an (1.4.6). Führten Sie das Kabel durch die angelegte Nut und bringen Sie die Bedienfeldleiste wieder an (1.4.7).
Entfemen Sie die Schraubenabdeckung des mittleren Scharners, lösen Sie die Schrauben und nehmen Sie das Scharnier ab (1.4.8). Nehmen Sie die Gefrierschranktür nach oben an (1.4.9).
Lösen Sie die Schrauben des unteren Schemiers undnehmen Sie das Scharnier ab. Verändern Sie die Position der Scharierachse und setzen Sie das Scharnier auf der gegenüberlegenden Seite ein (1.4.10).
Montieren Sie den unteren Türgriff des Gefrierschranksa n die Kühlschranktür sowie den unteren Türgriff des Kühlschranksa n die Gefrierschranktür, dies jeweils um 180^ gestreht. Montieren Sie die senkrechten Tügriffe um 180^ gestreht auf der gegenüberliegenden Seite an (1.4.11).
Drehen Sie die TurschlieBhilfen und bringen Sie die TurschlieBhiffe des Kuhlschranks am Gefrierschrank und umgekehrt an (1.4.12).
Setzen Sie die Gefrierschranktur ein (1.4.13) und schrauben Sie clas mittlere Scharnier an (1.4.14). Setzen Sie die Kuhlschranktur ein (1.4.15).
Einsetzen der Schliebkapsel in den Raum am oberen Scharnier der entgegengesetzten Seite (1.4.16). Eindrücken des Anschlusses in die Turi (1.4.17).
Einsetzen des oberen Schamiers und Lagerbuchse zur Drehung und verstauen des überfl üssigen Kabels im Steuerungshalter (1.4.18) und einsetzen der Schrauben (1.4.19).

2 Verwendung

2.1 Einsatz den Kühlschranks. Drücken Sie ON-OFF (2.1.1), (2.1.3) oder die Taste + bzw. — bis eine Ziffer auf dem Display entscheid (2.1.2). Die Modelle Mini LCD werden automatisch gespeit (2.1.3). Zum Entsperren muss eine beliebige Taste 3 Sekunden gedrück werden.
2.2 Auswahldes Kuhl-bzw. Gefrierbereichs. Bei den Kuhl-Gefrier-Kombinationen arbeiten der Kuhlbereich und der Gefrierbereich unabhängig voneinander. Bei dem Model arbeiten die beiden Bereiche zusammen
2.3 Temperaturauswahl. Drehen des Schalters (2.3.1, 2.3.2). Drucken der Tasten + des Eisfachs und danach die Tasten des Kühlfachs (2.3.3) oder drucken Tüdas Eischach und Tüddas Kühlfach (2.3.4, 2.3.5).

Sobald die Temperatur gewählt wurde, konnen Sie die tatsächliche Temperatur des Bereichs an der Leuchtanzeige (2.3.6) ablesen, oder diese anzeigen, indem Sie die Taste +, -, T° oder das gewünschten Bereichs 5 Sekunden lang drücken. Die entsprechende Temperatur des jeweiligen Bereichs blinkt. Die Funktion ist nicht verfügbar bei dem Model

Empfehlung: Die empfohlene Temperatur des Kühlbereichs beträgt Grad und die des Gefrierbereichs Grad für bereits eingefrorene Lebensmittel. Wenn Sie Lebensmittel einfrierten wollen, wird eine Temperatur von Grad empfohlen.

Vergessen Sie nicht, dass die Temperatur im Innem des Kühlschranks von der Umgebungstemperatur, dem Standort und der Häufigkeit abhängt, mit der der Kuhl- bzw. Gefrierschrank geöffnet wird.

2.4 Funktionen Kuhlschrank.

Schnellkuhl-Funktion: Bei dieser Funktion arbeitet der Kühlschrank 6 Stunden mit der niedrigsten Temperatur. Diese Funktion wird empfohlen, wenn große Mengen an Lebensmittel in den Kühlschrank gegeben werden.

Zum Ein- und Ausschalten der Funktion: Die Taste SUPER (2.4.1), (2.4.2) oder (2.4.4) drucken.

Urlaubsschaltung: Die Urlaubsschaltung ist besonders dann von Nutzen, wenn der Kühlschrank über einen längeren Zeitraum nicht genutzt wird, jedoch Lebensmittel im Gefrierschrank aufbewahrt werden sollen. Bei dieser Funktion arbeitet Ihr Kühlschrank mit einem sehr geringen Stromverbrauch und es entstehen keine unangenehmen Gerüche im Innern. Das Modell verfügt nicht über diese Funktion.

Hinweis: Hierbei muss die Kühlschranktur geschlossen sein.

Zum Ein- und Ausschalten der Funktion: Drücken Sie HOLIDAY(2.4.4) oder die Taste + bzw., bis auf dem Display angezeigt wird (2.4.5), oder kunden lang (2.4.6). Zum Ausschalten der Funktion den Vorgang wiederholen. Eine Modelle erhögbaren das Abschalten des Kühlbereichs.

Einige Modèle erlauben es, allein den Kühlschrank abzuschalten. ON-OFF (2.4.7) drücken, die Tasten + - (2.4.8) oder T(24.9) bis keine Zahl mehr angezeigt wird.

2.5 Funktionen Gefrierschrank.

Schnellfrost-Funktion: Bei dieser Funktion arbeitet der Gefrierschrank 52 Stunden mit der niedrigsten Temperatur. Es wird empfohlen, diese Funktion 24 Stunden vor der Eingabe von groBen Lebensmittelmengen in den Gefrierschrank einzuschalten.

Zum Aktivieren und Deaktivieren: Drücken Sie für SUPER drei Sekunden (2.5.1) oder drücken SiSUPER (2.5.2, 2.5.3), oder (2.5.4).

Quick Cooling Funktion: Einstellen der Flasche oder Flaschen ins Eifach und für eine Sekunden gedrück htten, bis das Symbol (2.5.5) angezeigt wird. Das Kuhlfach liefert fur 15 Minuten zusätzliche Kuhlung und nach Ablauf dieser Zeit wird die Funktion abgeschaltet. blinkt und es wird ein Alarmton fur etwa 20 Minuten ausgelöst. Der Alarm kann deaktiviert werden, wenn irgende Taste gedrück wird. Wenn diese Funktion durch einen Ausfall des Stroms unterbrochen wird, wird sie nach der Rückkehr der Versorgung als abgeschlüssen angesehen und der Signatlon aktiviert.

ECO Funktion: Die Funktion ECO erlaubt es, das Eisfach auf einer stabilen Temperatur von -17 °C zu halten, womit eine deutliche Einsparung von Energie einhergeht. Diese Funktion bleibt auch nach einem Stromausfall weiter aktiv.

Zum Aktivieren/Deaktivieren 6

Ein-/Ausschalten des Gefrierschranks: Drucken Sie die Taste (2.5.9), bis keine Temperatur auf dem Display angezeigt wird, oder drucken Sie 3 Sekunden (2.5.10). Durch Abschalten des Gefrierschranks wird auch der Kühlfbereich ausgeschaltet.

2.6 Empfehlungen zur Benutzung.

• Offnen Sie die Turen nur so lange wie nötig und stellen Sie keineheiten oder warmen Lebensmittel in den Kühlschrank. So erreichen Sie eine effi zientere Nutzung Ihres Kühlschranks und vermeiden einen erhöften Stromverbrauch.
• Wenn Sie einen Kühlschrank mit NoFrost-System besitzen, verdecken Sie auf keinen Fall die Luftungsgitter und

lassen Sie einen ausreichenden Freiraum zwischen den Lebensmitteln, um die Luftzirkulation zu erfolgenden.

• Stellen Sie keine Flaschen mit kohlensäurehaltigen Geträngen oder mit Flüssigkeiten gefüllte Glasfl aschen in den Gefrierschrank, da diese platzen können.
  Bewahren Sie Lebensmittel in hermetisch dichten Behältem auf, um ein Austrocknen zu vermeiden.
• Essen Sie keine sehr kalten Lebensmittel oder Eiskrems, da sie Verbrennungen im Mundbereich verursachen können.

3

Wartung und Reinigung

3.1 Innenreinigung. Verwenden Sie einen Schwamm oder einen mit Bikarbonat-Wasser angefeuchteten Lappen für die Innenreinigung der Kuhl-Gefrier-Kombination, um Geruchsbildung zu verhindern. In keinem Fall verwendet werden dürfen Dampfreinigungsgerate, Lösungsmittel oder Scheuerreinigungsmittel.
3.2 Außenreinigung. Verwenden Sie keine Dampfreinungsgeräte zur Reinigung der Displays.

Das Gitter auf der Rückseite solte einmal jährlich mit einem Staubsauger gereinigt werden.

3.3 Reinigung der Zubehörteile. Sie sind nicht für die Reinigung in der Geschirrspulmaschine geeignet. Reinigen Sie sie per Hand mit einem Schwamm oder Lappen.
3.4 Austausch der Glühbirne. Falls die Glühbirne durchbrennt: Schalten Sie den Kühlschrank aus. Drücken Sie die Nase an, entfern den Sie die Abdeckung (3.4.1, 3.4.3) und nehmen Sie die defekte Glühbirne hereus (3.4.2, 3.4.4). Ersetzen Sie diese durch eine Glühbirne des gleichen Typs mit dem gleichen Gewinde, E14, 220-240 V, 15/25 W oder gemäß den Leuchtangaben.
3.5 Austausch des Karbonfi Iters. Der Kuhlschrank kann mit einem Karbonfi Iter versehen sein, der unangenehme Gerüche bestimmter Lebensmittel absorbiert und Mikroorganismen (Pilze und Bakterien) aus der Luft itert.

Der Filter gewährleistet über einen Zeitraum von 6 Monaten die vollständige Wirksamkeit seiner Eigenschaften. Nach thisem Zeitraum solte der Filter durch einen neuen ersetzt werden. Der Einbauort ist vom Modell abhängig.

Zum Einsatz des Filters: Die Nase andrücken und die Abdeckung entfern, um auf den Filter zugreifen zu konnen (3.5.1, 3.5.3). Nehmen Sie den Filter von der Abdeckung ab (3.5.2, 3.5.4) und entfern Sie die Versiegelungen (3.5.5).

Drücken Sie die Anzeige BIOFILTER, bis Sie ein leichtes Schaltgeräusch horen (3.5.6), und weitere Sekunden später beginn’t sich die Zeitdauerskala zu verfahren. Setzen Sie den Filter wieder in seiner ursprünglichen Stellung ein.

Bewahren Sie verbrauchte Filter und Ersatzteile vor Kindern geschützt auf. Eine Einnahme von früheren Mengen an Filtermaterial kann gesundheitsschädigend sein.

Feuchten Sie den Filter nicht an, da er dadurch seine Eigenschaften verliert.

3.6 S.P.A. - salus per aquam (wahlweise)

Ihr Kühlschrank kann mit dem Feuchtigkeitsregler S.P.A. versehen werden, mit dem ein gleich bleibender Feuchtigkeitsgrad im Gemüsefach aufrechterhalten wird, um ein Austrocknen der Lebensmittel zu verhindern.
Der Feuchtigkeitsregler befi ndtet sich an der Trennung des Gemüsefachs (3.6.1). Er besteht aus einem Behälter mit einem Gießbecher und einer Füllstandsanzeige. Wenn der Feuchtigkeitsregler S.P.A. Wasser besteht, sinkt der Füllstand, bis nichts mehr angezeigt wird. Entnehmen Sie das Gefäβ (3.6.2) und fullen Sie damit den Behälter auf (3.6.3).
Es wird empfohlen, den Filter alle 2 Jahre auszutauschen (3.6.4).

4

Fehlerdiagnose

4.1 Tur offen. Wenn die Tur länger als 2 Minuten geöffnet bleibt, ertont ein Warningsignal und das Licht des Kühlschranks schaltet sich ab. Das Warningsignal verstummt, sobald die Tur geschlossen wird.

4.2 Unzureichende Kuhlung im Gefrierschrank

• Wenn die Temperatur im Gefrierschrank ungewöhnlich hoch ist, erscheint ein Leuchtsignal (4.2.1, 4.2.2) oder das Symbol (4.2.3) blinkt auf und es ertont gleichzeitig ein unterbrochenes akustisches Warnsignal. Drücken Sie SUPER oder um das akustische Alarmsignal manuell zu deaktivieren (4.2.4, 4.2.5, 4.2.6).
• Wenn Sie das Gerät zum ersten Mal einschalten,

erscheint das Symbol Ander der Leuchtalarm ist aktiviert, es ertont jedoch kein Warnsignal.

4.3 Stromunterbrechung

Öffnen Sie die Kühlschranktüren so weniger wie möglich. Prufen Sie nach Wiederherstellung der Stromversorgung, ob die Lebensmittel aufgetaut sind.

4.4 Normale Gerausche des Kuhlschranks

An Ihrem Kühlschrank kann eine Reihe von Gerauschen entstehen, die bei Betrieb ganz normal sind und die kein Grund zur Beunruhigung sind.

• Das gasförmige Kühlmittel kann bei der Zirkulation im Kühlkreislauf ein sprudelndes Gerausch verursachen.
• Der Kompressor erzeugt ein Brummen bzw. leichtes Schlaggerausch, vor allem beim Anlaufen.
• Durch das Ausdehnungen und Zusammenziehen der verarbeiteten Materialien können Gerausche wie Knacken und Knistern entstehen.
  Die vom Lüfter des Gefrierschanks bewegte Luft kann ein schwaches Hintergrundgeräusch verursachen.

Versuchen Sie nicht, den Kühlschrank selbst zu reparieren. Rufen Sie den technischen Kundendienst.

5

Sicherheit

• Halten Sie die Luftrungsgitter frei und unabgedeckt.
• Achten Sie darauf, dass der Kühlkeislauf nicht beschadigt wird.
• Verwenden Sie keine Elektrogeräte im Innern des Kühlschranks, es sei dann, diese werden vom Hersteller empfohlen.
• Verwenden Sie keine mechanischen Geräte und sonstigen Mittel zur Beschleunigung des Abtauvorgangs, die nicht vom Hersteller empfohlen werden.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten geeignet, oder die über keinerlei Erfahrung oder Kenntnisse im Umgang mit diesen Geräten verfügen. Es sei dess, der Umgang erfolgt im Beisein eines für ihre

Sicherheit zuständigen Verantwortlichen oder sie wurden zuvor im Umgang mit diesen Geräten unterwiesen. Kinder sollen den Kühlschrank nur unter Aufsicht verwenden, um zu verhindern, dass sie mit dem Gerät spielen.

• Wenn das Stromversorgungskabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder ähnlich qualifi ziertem Fachpersonal ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Umwelt

Bei der Entwicklung theses Kuhlschranks wurde auf den Schutz und die Bewährung der Umwelt gezeigt.

Dieser Kühlschrank arbeitet mit dem Kühlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat.

Schützen Sie die Umwelt. Verwenden Sie die für jeder Bereich entsprechend der bereits funktionempfohlenen Temperaturen, um ihren Kuhlschrankmoglichst effektiv zu nutzen.

Schalten Sie den Kühlschrank aus oder verwenden Sie die Urlaubsschaltung, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie.

Öffnen Sie die Türen nicht länger als nötig, da ansonsten der Stromverbrauch ansteigt.

Entsorgung von elektrischen und elektronischen Geräten.

Das Symbol weist daraufhin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf.

Bringen Sie ihren Kuhlschrank zu einer speziellen Entsorgungsstelle.

Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart.

Für weitere Informationen wenden Sie sichitte an die ortlichen Behörden oder die Einrichtung, in der Sie den Kühlschrank erworben haben.
