EHT70835K - Cuisinière ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	Electrolux
Modèle	EHT70835K
Type de produit	Table de cuisson gaz encastrable
Dimensions de la table (L x P)	680 x 510 mm
Dimensions de la niche (L x P)	560 x 480 mm
Nombre de brûleurs	5
Types de brûleurs	1 brûleur triple couronne, 3 brûleurs semi-rapides, 1 brûleur auxiliaire
Puissance totale gaz	10,5 kW (G20/G25), 10,4 kW (G130)
Alimentation électrique	230 V ~ 50 Hz
Catégorie gaz	III1c2E+3+
Raccordement gaz	G 1/2"
Allumage	Automatique par étincelle
Sécurité	Thermocouple de sécurité
Matériau de la surface	Acier inoxydable
Grilles de support	Émaillées
Entretien et nettoyage	Nettoyage manuel des brûleurs et grilles ; ne pas utiliser de nettoyeur vapeur
Pays de destination	Pays avec symboles sur couverture (FR, CS, RU, SK, TR, etc.)
Accessoires fournis	Joint, équerres, étiquettes
Réparabilité	Pièces détachées certifiées constructeur disponibles auprès du SAV
Classe d’appareil	3

FOIRE AUX QUESTIONS - EHT70835K ELECTROLUX

Comment allumer un brûleur ?

Tournez la manette dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum (symbole flamme), appuyez et maintenez enfoncée environ 5 secondes pour chauffer le thermocouple. Relâchez après que la flamme soit stable.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'appareil est branché et que le fusible n'a pas sauté. Assurez-vous que le chapeau et la couronne du brûleur sont correctement positionnés. Si l'étincelle ne se produit pas, nettoyez la bougie d'allumage et l'électrode.

Comment passer d'un type de gaz à un autre ?

Il faut remplacer les injecteurs, régler le by-pass et changer l'étiquette. Ces opérations doivent être effectuées par un professionnel qualifié.

Quels diamètres de casseroles utiliser ?

Pour le brûleur triple couronne : 180-260 mm. Pour les semi-rapides : 120-220 mm. Pour l'auxiliaire : 80-180 mm. Utilisez des récipients adaptés pour éviter la surchauffe.

Comment nettoyer la table de cuisson ?

Débranchez l'appareil et attendez qu'il refroidisse. Nettoyez les pièces émaillées avec de l'eau chaude et un détergent doux. L'acier inoxydable se nettoie à l'eau et s'essuie avec un chiffon doux. Ne pas utiliser de nettoyeur vapeur ni de produits abrasifs.

Le brûleur s'éteint juste après l'allumage, pourquoi ?

Le thermocouple n'est pas assez chaud. Maintenez la manette enfoncée environ 5 secondes après l'allumage. Si le problème persiste, vérifiez que la couronne et le chapeau sont bien en place.

Puis-je utiliser un tuyau flexible pour le raccordement gaz ?

Oui, si le tuyau est visitable sur toute sa longueur, ne dépasse pas 1,50 m, et est correctement fixé avec des colliers. Pour le propane, utilisez un tuyau flexible à embout métallique. L'installation doit être réalisée par un professionnel.

Que faire en cas de coupure d'électricité ?

Vous pouvez allumer les brûleurs manuellement avec une flamme (briquet ou allumette). Enfoncez la manette et tournez-la en position maximum tout en approchant la flamme du brûleur.

Les grilles sont-elles lavables au lave-vaisselle ?

Non, les supports de casseroles doivent être lavés à la main. Le lave-vaisselle pourrait endommager l'émail.

Où trouver les pièces détachées ?

Utilisez exclusivement des pièces d'origine certifiées constructeur, disponibles auprès du service après-vente Electrolux. Référez-vous à la plaque signalétique pour le numéro de série.

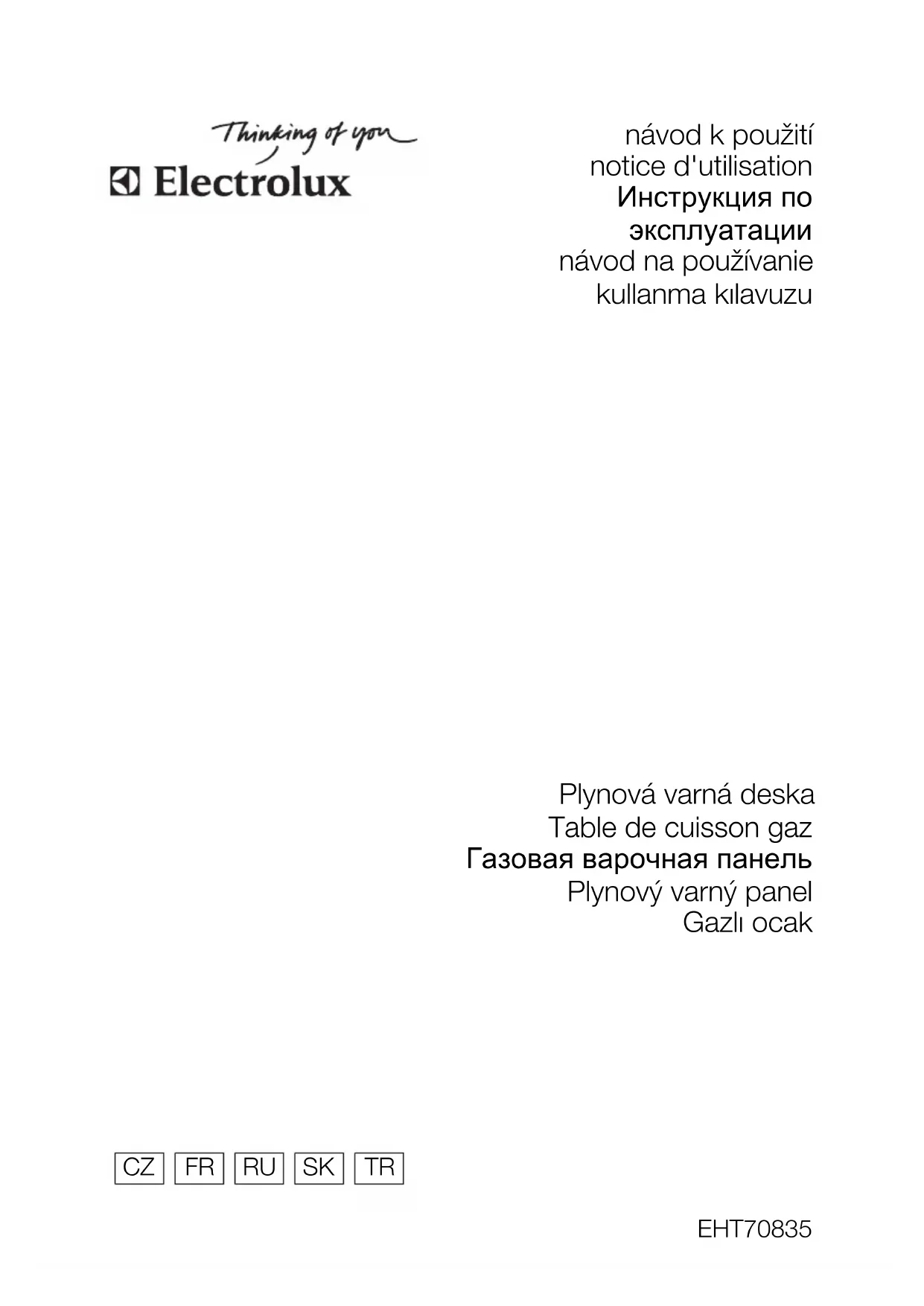

MODE D'EMPLOI EHT70835K ELECTROLUX

notice d'utilisation

Hnctpykunno

3KcPnyatau

námod na používanie

kullanma kilavuzu

Plynová varná deska

Table de cuisson gaz

Partagez notre imagination sur www.electrolux.com

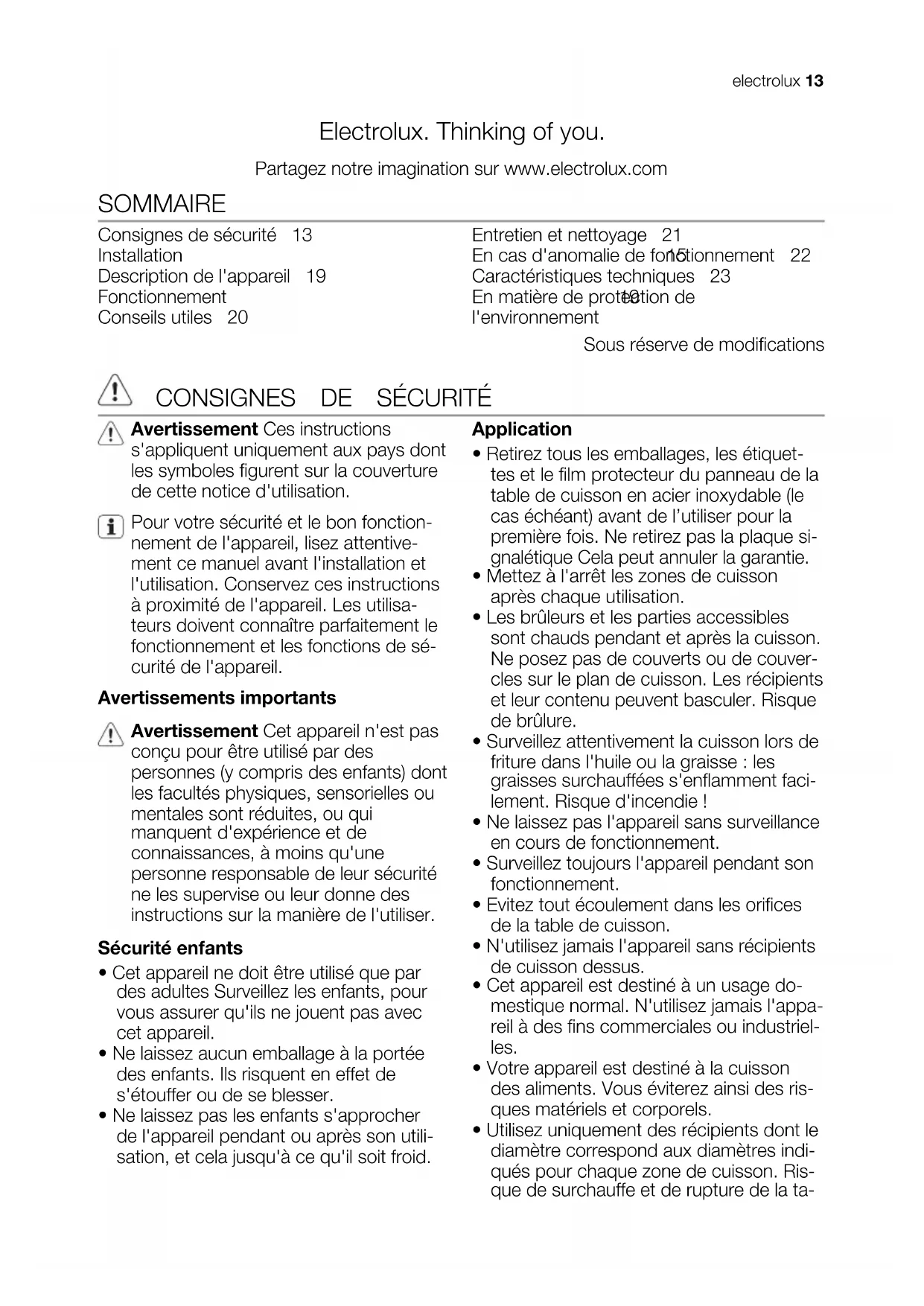

SOMMAIRE

Consignes de sécurité 13

Installation

Description de l'appareil 19

Fonctionnement

Conseils utiles 20

Entretien et nettoyage 21

En cas d'anomalie de fonf5tionnement 22

Caracteristiques techniques 23

En matière de protection de

I'environnement

Sous réserve de modifications

CONSIGNES DE SECURITE

Avertissement Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation.
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'st installation et l'utilisation.Conservez ces instructions àproximalde l'appareil.Lesutilisateursdoiventconnaitreparfaitementle fonctionnement et les fonctions de securite de I'appareil.

Avertissements importants

! Avertissement Cet apparéil n'est pas concu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Sécurité enfants

• Cet apparéil ne doit être utilisé que par des adultes Surveilliez les enfants, pour vous assurer qu'ils ne jouent pas avec cet apparéil.
• Ne laisseriezaucun emballagea la portede des enfants. lrsisquent en effet de s'étouffer ou de se blesser.
• Ne laïsez pas les enfants s'approcher de l'appareil pendant ou après son utilisation, et cela jusqu'à ce qu'il soit froid.

Application

• Retirez tous les emballages, les étiquettes et le film protecteur du panneau de la table de cuisson en acier inoxydable (le cas échéant) avant de l'utiliser pour la première fois. Ne retirez pas la plaque signalétique Cela peut annuler la garantie.
• Mettez à l'arrêt les zones de cuisson après chaque utilisation.
• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couvercles sur le plan de cuisson. Les membres et leur contenu peuvent basculer. Risque de brûlure.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflammment facilement. Risque d'incendie !
• Ne laissez pas l'appareil sans surveillance en cours de fonctionnement.
• Surveillez toujours l'appareil pendant son fonctionnement.
• Evitez tout écoullement dans les orifices de la table de cuisson.
• N'utilisez jamais l'appareil sans recipients de cuisson dessus.
• Cet apparéil est destiné à un usage domestique normal. N'utilise jamais l'apparéil à des fins commerciales ou industrielles.
• Voiture apparéil est destiné à la cuisson des alimentés. Vous évitez ainsi des risques matériels et corporels.
  Utilisez uniquement des recipients dont le diamètre correspond aux diamètres indiqués pour chaque zone de cuisson. Risque de surchauffe et de rupture de la ta

ble en verre (si votre apparéil en est équi-pé) !

• N'utilisez pas un réseau dont le diamètre est plus petit que celui de la zone de cuisson - la flammme va s'étendre et surchauffer la poignée du réseau.
• Les recipients ne doivent pas entraire en contact avec les commandes.
• N'utilisez pas de recipients de cuisson instables : ils peuvent se renverser et provoquer un accident.
• Ne conservez pas ou ne placez pas de produits inflammables (ou d' éléments imbibés de produits inflammables, et/ou des produits susceptibles de fondre (plastique, aluminium,...) ou du matériel (torchon,...) sur ou à proximé de l'appareil. Risque d'explosion ou d'incendie!
• N'utilisez que les accessoires fournis avec l'appareil.
• Faites attention si vous branchez d'autres apparèts électriques à des prises situées à proximité de la table de cuisson. Contrôlez que les cables d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants. Contrôlez que les cables ne soient pas enchevêtrés.
• Si vous table de cuisson est endommagee (eclat, felleure,...), debranchez-la de la prise electrique pour eviter tout risque d'electrocution.

Installation

• Veuillez dire attentivement cette notice d'utilisation. Le fabricant ne pourra être tenu pour responsable en cas de dommages corporels ou matériels resultant du non-respect des prescriptions suivantes.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (gaz, électricité,...), la mise en service et la maintenance de votre apparéil doivent être effectuels uniquement par un professionnel qualifié, selon les normes et règlements en vigueur.
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez jamais un apparéil endommagé. Si nécessaire, contactez le magasin vendeur.
• N'utilisez les apparèils encastrables qu'après les avoir installés dans des

meubles d'encastrement appropriés et qui répondent aux normes en vigueur.

• N'installez pas la table de cuisson au-dessus d'un apparéil electroménager si celui-ci ne l'a pas formellement prévu.
• Installez l'appareil uniquement sur un plan de travail dont la surface est plane.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparreil. Vous risqueriez de vous blesser et d'endommager l' apparreil.
• Respectez la législation, la règlementation, les directives et les normes en vigueur dans le pays où est installé l'appareil (réglementations de sécurité sur le recyclage, consignes de sécurité électrique et/ou gaz).
• Respectez l'espacement minimal requis par rapport aux autres apparèils.
• La protection contre les contacts accidentels doit être assurée par le montage, par exemple les tiroirs doivent être installés uniquement avec un panneau de protection directement sous l'appareil.
• Pour protégger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.
• Le joint comble les fentes entre le plan de travail et l'appareil.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d'un lave-vaisselle ou d'un four.
• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les membres chauds sur la table de cuisson pourraient se renverser à l'ouverture de celles-ci.
• Avant d'installer et d'utiliser l'appareil, assurez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pression du gaz,...). Les paramétres de réglage de l'appareil figurent sur la plaquette située à proximité du tuyau d'arrivée du gaz.

• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (hotte à extraction mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique (si elle existe).
• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié. Risque de blessure due à un choc électrique!
• Débranche l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.
• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
  Assurez-vous que l'appareil est correctement installé de manière à éviter tout contact.
• Si les prises males et femmes sont mal serrées ou mal installées, la borne peut surchauffer.
• Le raccordement électrique ne doit être effectué que par un électricien qualifié.

INSTALLATION

! Avertissement Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuees par un professionnel qualifie selon les normes et reglements en vigueur.

Raccordement au gaz

Choisissez un raccordement fixe ou utilisez un tuyau flexible en acier inoxydable conformme à la reglementation en vigueur. Si vous utilisez des tuyaux métalliques flexibles, assurez-vous qu'ils n'entrent pas en contact avec les parties mobiles et qu'ils ne sont pas tardus. Faites également attention lorsque la table de cuisson est reliée à un four.

• Le cable ne doit pas etre tendu.
• Utilisez le cable d'alimentation approprié et remplacez-le par un cable spécifique adapté s'il est endommagé. Adressez-vous à votre service après vente pour le remplacement du cable d'alimentation.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Si la patte de scellement se trouve à proximé du répartiteur, vérifie toujours que le cable d'alimentation n'entre pas en contact avec le bord de la patte.
• Les dispositifs d'isolement complrennt : des disjoncteurs, des fusibles (les fusibles à visser doivent être reliés du support), des disjoncteurs différentiels et des contacteurs.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel.

• Débranche l'appareil électriquement.

• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Ecrasez les tuyaux de gaz extérieures, s'ils existent.
• Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Important Assurez-vous que la pression d'alimentation de l'appareil répond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pieces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

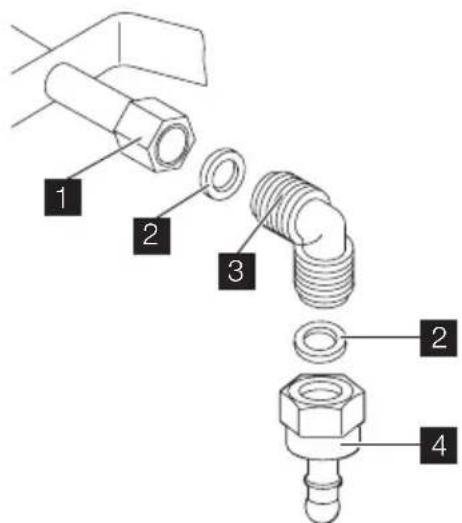

1 Extrémité de l'arbre avec écrou
2 Rondelle (la rondelle supplémentaire ne concerne que la Slovénie et la Turquie)
3 Coude
4 Porte-tuyau en caoutchouc pour gaz liquide (uniquement pour la Slovénie et la Turquie)

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
- Butane / Propane : Un tubeSouple, équipé de ses colliers, peut être utilisé s'il est visitable sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint.

Continuez alors le raccordement au gaz. Letuyau flexible s'applique lorsque :

• il ne doit pas devenir plus chaud que la température ambiante, à savoir plus de 30^ ;
• il n'est pas plus long que 1,50m
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction et aucune torsion ;
• il n'entre pas en contact avec la découvert ou les coins tranchants ;
• il est visitable sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
• le matériel n'est pas durci, mais présente une Elasticité correcte ;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas passée.
  Si vous constatiez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Important Quand l'installation est terminée, assurez-vous que chaque raccord est etanche en utilisant une solution savonneuse, et non une flamme!

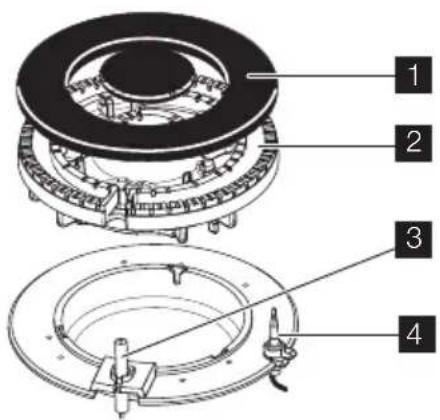

Remplacement des injecteurs

1. Enlevez les supports de casseroles.
2. Retirez le chapeau et la couronne du brûleur.
3. À l'aide d'une clé 7, retirez les injecteurs et remplacez-les par ceux requis pour le type de gaz utilisé (reportez-vous au tableau de la section Caractéristiques techniques).
4. Assemblez les pieces, en suivant la même procédure dans l'ordre inverse.
5. Remplacez l'étiquette (qui se trouve pres du tuyau d'arrivée du gaz) par celle qui est prévue pour le nouveau type d'alimentation au gaz. Vous trouverez cette étiquette dans le sachet fourni avec l'appareil.

Si la pression du gaz d'alimentation est variable ou differe de la pression nécessaire, vousdezestdowneregulateur depressi on approprié sur letuyad'arrivee de gaz.

Réglage du niveau minimum

Pour régler le niveau minimum des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimum.
3. Enlevez la manette.
4. À l'aide d'un tournevis fin, réglez la position de la vis de dérivation.

1 La vis de dérivation

• Si vous passez du gaz naturel 20 mbar à du gaz liquide, serrez entière-ment la vis de dérivation.
• Si vous passez du gaz liquide à du gaz naturel 20 mbar vissez d'environ 1/4 de tour.
• Si vous passez du gaz naturel
  20 mbar à du gaz de ville G130 dévissez d'environ 3/4 de tour.
• Si vous passez du gaz de ville G130 à du gaz naturel 20 mbar vissez d'environ 3/4 de tour.
• Si vous passez du gaz liquide à du gaz de ville G130 dévissez d'environ 1 tour.

Avertissement Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidementla manette de la position maximuma la position minimum.

Branchementélectrique

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signaletique correspondent aux valeurs d'alimentation locales.
• Cet apparéil est alimenté à l'aide d'un cable principal. Une fiche appropriée doit

etre adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifique sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre apparéil, faites appel au service après-vente de votre magasin vendeur.
  Utilisez toujours une prise antichoc correctement installee.
  Assurez-vous que la prise principale est accessible après installation.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Ti-rez toujours sur la prise de courant.
• L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie).Verifiez que la prise de terre est conforme aux reglements en vigueur.
• Le cable d'alimentation doit être place de manière à ce qu'il n'entre pas en contact avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le cable neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le cable de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

Remplacement du cable d'alimentation

Ne remplacez le cable de raccordement qu'vec un cable de type H05V2V2-F T90. Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

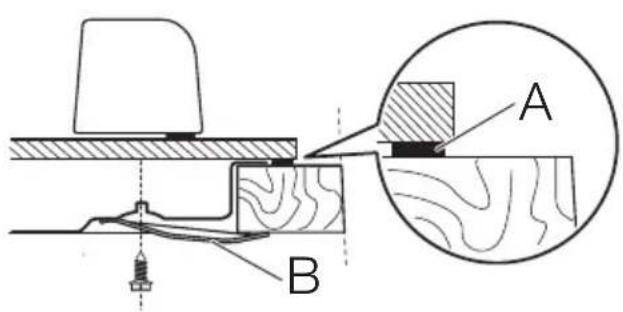

Encastrement

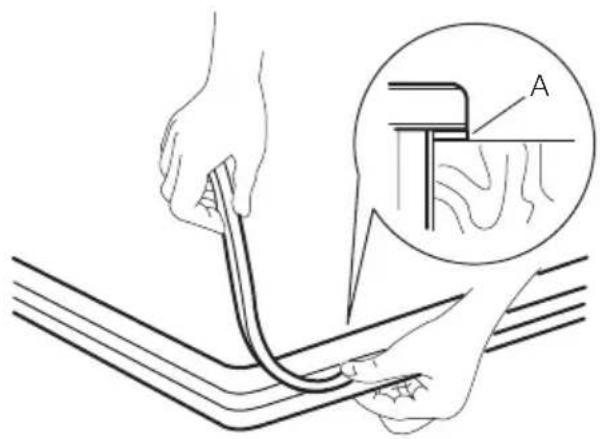

A - joint fourni

A - joint fourni
B - équres fournies

Possibilities d'insertion

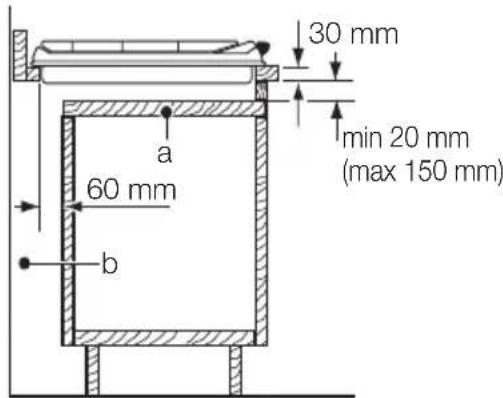

Élement de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'ac

ces au cas ou une intervention technique serait nécessaire.

a) Panneau amovible
b) Espace pour les branchements

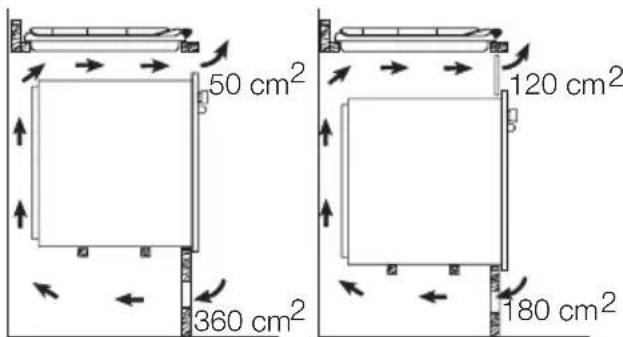

Au-dessus d'un four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'objet de cuisine doit être équipé d'airations pour assurer un apport d'air continu. Les raccordements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

FABRICANT :

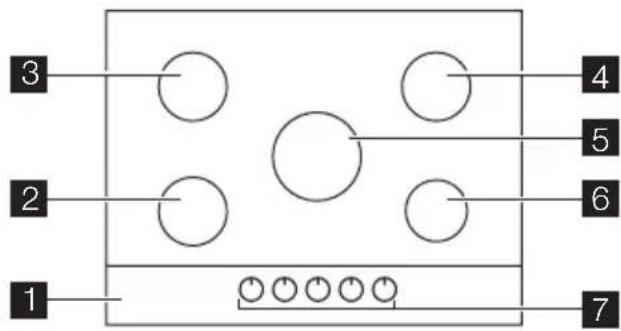

Description de la table de cuisson

1 Table de cuisson
2 Brûleur semi-rapide
3 Brûleur semi-rapide
4 Brûleur semi-rapide
5 Brûleur à triple couronne
6 Brûleur auxiliaire
7 Manettes de commande

Manettes de commande

Symbole Description
	pas d'alimentation en gaz / position arrêt
	position d'allumage / alimentation en gaz maximum

Symbole Descriiption
	alimentation en gaz minimum

FONCTIONNEMENT

Allumage du brûleur

Avertissement Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvais usage de la flamme
i Allumez tousjres le bruleur avant de poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à sa position maximale (2), puis appuyer dessus pour l'enforcer.
2. Maintenez la commande appuyée pendant environ 5 secondes, cela permet au thermocouple de se réchauffer. Simon, l'alimentation en gaz sera interrompue.
3. Une fois que la flamme brûle régulière-ment, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

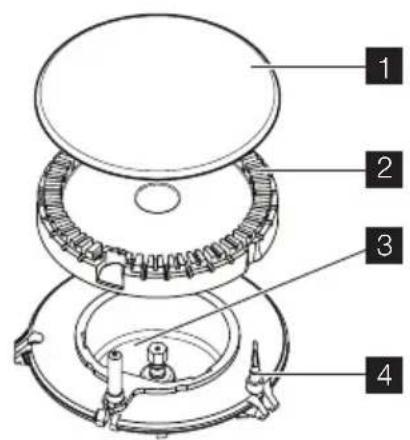

1 Chapeau du brûleur
2 Couronne du brûleur
3 Bougie d'allumage
4 Thermocouple

Avertissement Ne maintenez pas la manette de commande appuyee plus de 15 secondes.

CONSEILS UTILES

Économies d'énergie

• Si possible, couvre les cassetoles.
  Lorsque le liquide commence a bouillir, baissez le feu pour laisser légèrement fémir le liquide.

Avertissement Utilisez des casseroles et des poèmes dont le diamètre est compatible avec la dimension du brûleur.

N'utilisez pas de recipients de cuisson qui dépasseraient des rebords de la zone de cuisson.

Brûleur Diamètre du récipient

Triple cou-ronne

180 - 260 mm

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette et positionnéz-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Important En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enforcez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.
i Le générateur d'étincelles se déclenché automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole ■ .

! Avertissement Baissez ou eteignez tousjours la flamme d'un bruleur avant de retirer un recipient.

Brûleur Diamètre du récipient
Semi-rapide (arrière gauche)	120 - 220 mm
Semi-rapide (arrière droite)	120 - 220 mm
Semi-rapide (avant gauche)	120 - 220 mm
Auxiliaire 80	- 180 mm

Avertissement Les recipiens ne doivent pas entrairen contact avec les commandes.

Avertissement Assurez-vous que les queues des recipients ne dépassent pas du rebord avant de la table de cuisson et que les recipients sont placés au centre des brûleurs pour une stabilité maximale et pour consommer moins de gaz.

ENTRETIEN ET NETTOYAGE

Avertissement Avant de proceder au nettoyage, assurez-vous que toutes les manettes se trouvent sur la position « arrêt», que l'appareil est débranché et complètement refroidi. Débranchez l'appareil electriquement avant toute opération de nettoyage ou d'entretien.
! Avertissement Pour des raisons de sécurité, n'utilise jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson.
Avertissement N'utilisez pas de produits nettoyants abrasifs, de tampons à recuner ou de substances acides, sous peine d'endommager l'appareil.
i Les égratignures ou les taches sombres sur la table n'ont aucune incidence sur le fonctionnement de I'appareil.
- Vous pouvezPTRER les supports de casseroles pour nettoyer la table de cuisson.
- Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chau-de et un dénergent doux et séchez-les soignement avant de les remettre en place.
- Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.
- Les supports de casseroles ne peuvent pas etre lavés au lave-vaisse, mais doivent etre lavés à la main.
- Lorsque vous lavez les supports de casseroles à la main, faites attention au moment de les secher car l'émailage produit parfois des asperités sur les bords. Si nécessaire, enlevez les taches rebelles à l'aide d'une crème détergente.
- Àprous avoir lavé les supports de casseroles, veillez à les remettre en place correctement.

Ne placez pas de casseroles instables ou déformées sur les brûleurs pour éviter des renversements et des blessures.
Avertissement Il n'est pas conseillé d'utiliser un diffuseur de flamme.

• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.
• Replacez les supports de casserole avec soin afin de ne pas endomgar le dessus de la table de cuisson.

Après nettoyage, sechez l'appareil à l'aide d'un chiffon doux.

De façon à ce que les portecasseroles restent en position correcte, ceux-ci sont montés sur des supports metalliques sur les cotes de la table de cuisson. Pour un meilleur nettoyage, les portecasseroles se démontré de la table de cuisson. Soulevez les portecasseroles en les maintainant en position horizontale.

Avertissement Évitez se soulever les portecasseroles d'un mouvement angulaire, car cela pour exercer une contrainte sur les crochets métalliques. Cela risquerait d'endommager les crochets et d'entraîner leur rupture.

Enlevez les salissures :

1. • Enlevez immédiatement : plastique fondu, feuilles plastique et les alimentés contenant du sucre.
2. Mettez l'appareil à l'arrêt et laisser que le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques liésantes. Utilisez un produit de nettoyage spécial pour vitrocéramique ou acier inoxydable.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.
4. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en céramique et d'une électrode metallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

Entretien periodique

Demandez régulierement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation électrique.	Vérifiez si l'appareil est bien branché et allumé; Contrôlez le fusible. Si le fusiche est dégagé plusieurs fois, contactez un électricien qualifié.
• Le couvercle et la couronne	du brûleur sont mal position-nés.	Assurez-vous que le couver-cle et la couronne du brûleur sont bien positionnés.
La flamme s'éteint immédiate-ment après l'allumage.	• Le thermocouple n'est pas suffisamment chauffé.	Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes.
Les flammes sont irrégulières. • La couronne du brûleur doit être encrassés avec des rest-tes d'aliments.	La couronne du brûleur doit être encrassés avec des rest-tes d'aliments.	vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particulules alimentaires dans la couronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-venture. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-venture.

i Si un problème résultat d'une mauvaise utilisation ou si I'installation de I'appareil

n'a pas eté réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du reventeur peut être facturé même en cours de garantie.

Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

1 Collez-la sur la carte de garantie et envoyez cette partie
2 Collez-la sur la carte de garantie et conservez cette partie
3 Collez-la sur la notice d'utilisation Les informations suivantes sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique.

Description du modele

• Référence produit (PNC) .....................
• Numéro de série (S.N.) .... Utilisez exclusivement des pieces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

CHARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 680 mm
Longueur : 510 mm
Dimensions de la niche d'encastrement de la table de cuisson
Largeur : 560 mm
Longueur : 480 mm

Puissance

Brûleur à triple cou-ronne :	3,8 KW
Brûleur semi-rapide : 1,9 KW
Brûleur auxiliaire : 1,0 KW
PUISSANCE TOTA-LE :	G20/G25 (2E+) 20/25 mbar = 10,5 kW G30 (3+) 28-30 mbar = 763 g/h G31 (3+) 37 mbar = 750 g/h G130 (1c) 8 mbar = 10,4 kW
Alimentation électri-que :	230 V ~ 50 Hz
Catégorie : Ill1c2E+3+
Raccordement au gaz :	G 1/2 "

Alimentation en gaz : G20/G25 (2E+) 20/25 mbar

Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Diam. de by-pass en 1/100 mm

Auxiliaire 28

Semi-rapide 32

Triple couronne 56

Brûleurs à gaz

BRÜ-LEUR	PUIS-SANCE NOR-MALE	PUIS-SAN-CE RÉ-DUI-TE	PUISSANCE NORMALE
			GAZ NATUREL G20/G25 (2E+) 20/25 mbar			LPG (butane/propane) (3+) 28-30/37 mbar			GAZ DE VILLE G130 (1c) 8 mbar
			inj. 1/100 mm	G20 20 mbar m³/h	G25 25 mbar h	inj. 1/100 mm	G30 28-30 mbar	G31 37 mbar	inj. 1/100 mm	m³/h
Auxi-liaire	1.0	0.33	70	0.095	0.111	50	73	71	127	0.140
Semi-rapide	1.9	0.45	96	0.181	0.210	71	138	136	195	0.266
Triple cou-ronne	3.8	1.4	146	0.362	0.421	98	276	271	348	0.517

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
etre traité comme déchet menager. Il doit
etre remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
electrique etlectronique).
En procedant à la mise au rebut de
l'appareil dans les regles de l'art, nous
preservons l'environnement et notre
sécurities, s'assurant ainsi que les déchets
seronttraités dans des conditions
optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec

les services de votre commune ou le magasin où vous avez effectué l'achat.

Emballage

Tous les matériaux d'emballage sont ecologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.
