EHT70835K - Ocak ELECTROLUX - Ücretsiz kullanım kılavuzu

Marka	Electrolux
Model	EHT70835K
Ürün tipi	Ankastre gazlı ocak
Tezgah boyutları (G x D)	680 x 510 mm
Niş boyutları (G x D)	560 x 480 mm
Brülör sayısı	5
Brülör tipleri	1 üçlü taç brülör, 3 yarı hızlı brülör, 1 yardımcı brülör
Toplam gaz gücü	10,5 kW (G20/G25), 10,4 kW (G130)
Elektrik beslemesi	230 V ~ 50 Hz
Gaz kategorisi	III1c2E+3+
Gaz bağlantısı	G 1/2"
Ateşleme	Otomatik kıvılcım
Güvenlik	Emniyet termokuplu
Yüzey malzemesi	Paslanmaz çelik
Destek ızgaraları	Emayeli
Bakım ve temizlik	Brülör ve ızgaraların elle temizlenmesi; buharlı temizleyici kullanmayın
Hedef ülke(ler)	Kapakta sembolleri olan ülkeler (FR, CS, RU, SK, TR, vb.)
Verilen aksesuarlar	Conta, köşebentler, etiketler
Onarılabilirlik	SAT'ta bulunan üretici onaylı yedek parçalar
Cihaz sınıfı	3

Sık sorulan sorular - EHT70835K ELECTROLUX

Bir brülör nasıl yakılır?

Düğmeyi saat yönünün tersine maksimum konuma (alev sembolü) çevirin, termokuplun ısınması için yaklaşık 5 saniye basılı tutun. Alev sabitlendikten sonra bırakın.

Brülör yanmazsa ne yapmalıyım?

Cihazın fişe takılı olduğundan ve sigortanın atmadığından emin olun. Brülör kapağı ve halkasının doğru konumlandırıldığını kontrol edin. Kıvılcım oluşmazsa, ateşleme bujisini ve elektrodu temizleyin.

Bir gaz türünden diğerine nasıl geçilir?

Enjektörler değiştirilmeli, by-pass ayarlanmalı ve etiket değiştirilmelidir. Bu işlemler yetkili bir profesyonel tarafından yapılmalıdır.

Hangi tava çapları kullanılmalı?

Üçlü taç brülör için: 180-260 mm. Yarı hızlı brülörler için: 120-220 mm. Yardımcı brülör için: 80-180 mm. Aşırı ısınmayı önlemek için uygun kaplar kullanın.

Ocak yüzeyi nasıl temizlenir?

Cihazın fişini çekin ve soğumasını bekleyin. Emaye parçaları sıcak su ve hafif bir deterjanla temizleyin. Paslanmaz çelik suyla temizlenir ve yumuşak bir bezle kurulanır. Buharlı temizleyici veya aşındırıcı ürünler kullanmayın.

Brülör yandıktan hemen sonra sönüyor, neden?

Termokupl yeterince ısınmamıştır. Ateşlemeden sonra düğmeyi yaklaşık 5 saniye basılı tutun. Sorun devam ederse, halka ve kapağın doğru yerleştirildiğini kontrol edin.

Gaz bağlantısı için esnek bir hortum kullanabilir miyim?

Evet, hortum tüm uzunluğu boyunca görülebilir olmalı, 1,50 m'yi geçmemeli ve kelepçelerle doğru şekilde sabitlenmelidir. Propan için metal uçlu esnek hortum kullanın. Montaj bir profesyonel tarafından yapılmalıdır.

Elektrik kesintisi durumunda ne yapmalıyım?

Brülörleri elle bir alevle (çakmak veya kibrit) yakabilirsiniz. Düğmeye basın ve brülöre alevi yaklaştırırken maksimum konuma çevirin.

Izgaralar bulaşık makinesinde yıkanabilir mi?

Hayır, tava destekleri elde yıkanmalıdır. Bulaşık makinesi emayeye zarar verebilir.

Yedek parçalar nereden bulunur?

Sadece Electrolux satış sonrası servisinde bulunan üretici onaylı orijinal parçaları kullanın. Seri numarası için etikete bakın.

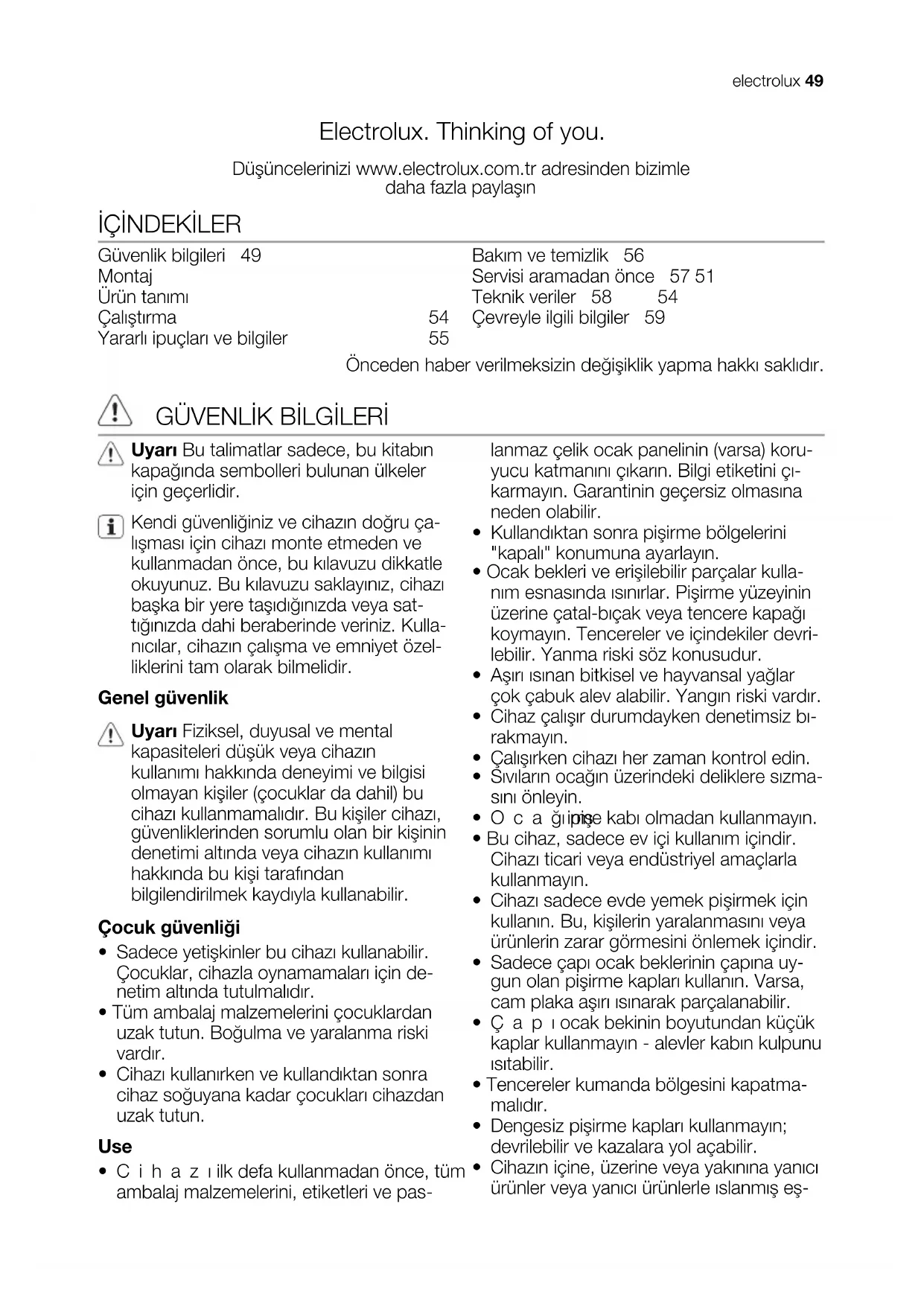

KULLANIM KILAVUZU EHT70835K ELECTROLUX

Düşüncelerinizi www.electrolux.com.tr adresinden bizimle paylaşın

İÇİNDEKİLER

Güvenlik bilgileri 49

Montaj

Ürün tanımı

Çalıştırma

Yararlı ipuçları ve bilgiler

Bakım ve temizlik 56

Servisi aramadan önce 57 51

Teknik veriler 58 54

54 Çevreyle ilgili bilgiler 59

55

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

GÜVENLİK BİLGİLERİ

! Uyarı Bu talimatlar sadece, bu kitabın kapağında sembolleri bulunan ülkeler için geçerlidir. Kendi güvenliğiniz ve cihazın doğru çalışması için cihazı monte etmeden ve kullanmadan önce, bu kılavuzu dikkatle okuyunuz. Bu kılavuzu saklayınız, cihazı başka bir yere taşıdığınızda veya sattığınızda dahi beraberinde veriniz. Kullanıcılar, cihazın çalışma ve emniyet özelliklerini tam olarak bilmelidir.

Genel güvenlik

Uyarı: Fiziksel, duyusal ve mental kapasiteleri düşük veya cihazın kullanımı hakkında deneyimi ve bilgisi olmayan kişiler (çocuklar da dahil) bu cihazı kullanmamalıdır. Bu kişiler cihazı, güvenliklerinden sorumlu bir kişinin denetimi altında veya cihazın kullanımı hakkında bu kişi tarafından bilgilendirilmek kaydıyla kullanabilir.

Çocuk güvenliği

• Sadece yetişkinler bu cihazı kullanabilir. Çocuklar, cihazla oynamamaları için denetim altında tutulmalıdır.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun. Boğulma ve yaralanma riski vardır.
• Cihazı kullanırken ve kullandıktan sonra cihaz soğuyana kadar çocukları cihazdan uzak tutun.

Kullanım

• Cihazı ilk defa kullanmadan önce, tüm ambalaj malzemelerini, etiketleri ve paslanmaz çelik ocak panelinin (varsa) koruyucu katmanını çıkarın. Bilgi etiketini çıkarmayın. Garantinin geçersiz olmasına neden olabilir.

Çelik öcek panelinin (varsa) koruyucu katmanını çıkarın. Bilgi etiketini çıkarmayın. Garantinin geçersiz olmasına neden olabilir.

• Kullandıktan sonra pişirme bölgelerini "kapalı" konumuna ayarlayın.
• Ocak bekleri ve erişilebilir parçalar kullanım esnasında ısınır. Pişirme yüzeyinin üzerine çatal-bıçak veya tencere kapağı koymayın. Tencereler ve içindekiler devrilebilir. Yanma riski söz konusudur.
• Aşırı ısınan bitkisel ve hayvansal yağlar çok çabuk alev alabilir. Yangın riski vardır.
• Cihaz çalışır durumdayken denetimsiz bırakmayın.
• Çalışırken cihazı her zaman kontrol edin.
• Sıvıların ocağın üzerindeki deliklere sızmasını önleyin.
• Ocak gıpısı eke bülamen kullanmayın.
• Bu cihaz, sadece ev içi kullanım içindir. Cihazı ticari veya endüstriyel amaçlarla kullanmayın. Cihazı sadece evde yemek pişirmek için kullanın. Bu, kişilerin yaralanmasını veya ürünlerin zarar görmesini önlemek içindir.
• Sadece çapı ocak beklerinin çapına uygun olan pişirme kapları kullanın. Varsa, cam plaka aşırı ısınarak parçalanabilir.
• Çapı ocak bekinin boyutundan küçük kaplar kullanmayın - alevler kabın kulpunu ısıtabilir.
• Tencereler kumanda bölgesini kapatmamalıdır.
• Dengesiz pişirme kapları kullanmayın; devrilebilir ve kazalara yol açabilir. Cihazın içine, üzerine veya yakınına yanıcı ürünler veya yanıcı ürünlerle ıslanmış eşyalar

ve/veya eriyebilecek nesneler (örneğin plastik veya alüminyum) ve/veya kumaş koymayın. Yangın veya patlama riski vardır.

• Sadece cihazla birlikte verilen aksesuarları kullanın.
• Cihazın fişini yan prizlere takarken dikkatli olun. Elektrik bağlantılarının cihaza veya sıcak pişirme kaplarına temas etmesini önleyin. Elektrik bağlantılarının dolanmasını önleyin.
• Yüzeyde çatlak varsa, elektrik çarpmasını önlemek için cihazın fişini prizden çekin.

Montaj

• Bu talimatları mutlaka okuyun. Üretici firma, bu gereksinimlere uyulmamasından kaynaklanan insan ve evcil hayvan yaralanmalarından veya eşyalarda meydana gelen hasarlardan sorumlu değildir.
• Yapısal hasar veya fiziksel yaralanma risklerini önlemek için, cihazın montajı ve gaz sistemine bağlanması, kurulumu ve bakımı mutlaka standartlara ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından yapılmalıdır. Cihazın nakliye nedeniyle zarar görmediğinden emin olun. Hasarlı bir cihazın bağlantısını yapmayın. Gerekirse, tedarikçi ile temasa geçin.
• Ankastre cihazları sadece, standartlara uygun ankastre bölmelere ve tezgah altlarına yerleştirildikten sonra kullanın. Montaj talimatlarında izin verilmiyorsa, ocağı ev aletlerinin üzerine yerleştirmeyin.
• Cihazı sadece yüzeyi düz olan bir tezgaha yerleştirin.
• Bu ürünün özelliklerini değiştirmeyin veya ürün üzerinde hiçbir değişiklik yapmayın. Yaralanma ve cihaza zarar verme riski vardır.
• Cihazın kullanıldığı ülkede geçerli olan kanunlara, yönetmeliklere, direktiflere ve standartlara (güvenlik kanunları, geri dönüşüm kanunları, elektriksel güvenlik kuralları, vs.) harfiyen uyun.
• Diğer cihazlar ve mutfak mobilyalarıyla arasında olması gereken minimum mesafeleri muhafaza edin.
• Elektrik çarpması koruması için; örneğin çekmeceleri sadece koruyucu bir panelle

birlikte doğrudan cihazın altına monte edin.

• Uygun bir izolasyon maddesi kullanarak, tezgahın kesilen yüzeylerinin nemden zarar görmesini önleyin.
• Cihazı uygun bir izolasyon maddesi kullanarak arada boşluk kalmayacak şekilde tezgahla birleştirin.
• Cihazın alt kısmının bulaşık makinesi veya fırın gibi cihazların neden olacağı buhar ve nemden zarar görmesini önleyin.
• Cihazı kapıların yakınına ve pencere altlarına monte etmeyin. Aksi takdirde, kapıları veya pencereleri açtığınızda ocak üzerindeki sıcak yemek kapları devrilebilir.
• Montaj öncesinde, yerel besleme koşullarının (gaz tipi ve basıncı) ve cihaz ayarlarının uyumlu olduğundan emin olun. Bu cihaz için ayar koşulları, gaz besleme borusunun yanında bulabileceğiniz bilgi etiketinde yazılıdır.
• Bu cihaz, bir yanma ürünleri tahliye cihazına bağlanmamalıdır. Yürürlükteki montaj yönetmeliklerine uygun olarak monte edilmeli ve bağlanmalıdır. Havalandırmayla ilgili gerekliliklere özel olarak dikkat edilmelidir.
• Bir gazlı pişirme cihazının kullanımı, monte edildiği odanın içinde ısı ve nem oluşumuna neden olur. Mutfak içindeki havalandırmanın yeterli olduğundan emin olun: Doğal havalandırma menfezlerini açık tutun veya mekanik bir havalandırma cihazı (mekanik aspiratör gibi) takın. Cihazı uzun bir süre yoğun bir şekilde kullanacaksanız daha fazla havalandırma (örneğin bir pencerenin açılması veya varsa mekanik havalandırma kademesinin artırılması) yapılması gerekir.
• Elektrik bağlantılarıyla ilgili talimatlara uyun. Elektrik akımından kaynaklanan yaralanma riski vardır.
• Bakım işlemi veya temizlik yapmadan önce cihazın fişini elektrik prizinden çekin.
• Elektrik şebekesi terminalinde elektrik akımı bulunmaktadır.
• Elektrik şebekesi terminalinde gerilim olmamasını sağlayın.
• Elektrik çarpmasına karşı koruma sağlamak için uygun şekilde monte edin.
• Gevşek ve uygun olmayan fiş ve priz bağlantıları, terminalin çok fazla ısınmasına neden olabilir.
• Kelepçeler, bağlantılar kalifiye bir elektrikçiye doğru bir şekilde yaptırın.
• Kablo üzerinde gerilim azaltıcı bir kelepçe kullanın.
• Doğru elektrik bağlantı kablosu kullanın ve hasarlı elektrik kablosunu uygun kabloyla değiştirin. Yerel yetkili servisinizle temasa geçin.
• Cihaz, kontak açıklığı minimum 3 mm olan ve cihazın elektrik bağlantısını tüm kutuplardan kesebilmenizi sağlayan bir elektrik tesisatına sahip olmalıdır.
• Sabitleme braketi terminal bloğunun yakınındaysa, her zaman için bağlantı kablosunun braketin kenarına temas etmediğinden emin olun.
• Uygun yalıtım aygıtlarına sahip olmanız gerekmektedir: hat koruyucu devre açıcılar, sigortalar (yuvalarından çıkarılan vidalı tip sigortalar), toprak kaçağı akım kesicileri ve kontaktörler.

Cihazın atılması

• Fiziksel yaralanma veya hasar riskini ortadan kaldırmak için:

MONTAJ

Uyarı: Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartlara ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçekleştirilmelidir.

Gaz bağlantısı

Yürürlükteki kanunlara uygun olarak, sabit bağlantılar kullanınız veya paslanmaz çelikten yapılma esnek bir boru kullanınız. Eğer esnek metal borular kullanıyorsanız, bunların hareketli kısımlara temas etmemesine veya sıkışmasına dikkat ediniz. Ocak birimi ile kombine halde monte edildiğinde de aynı dikkati gösteriniz.

Önemli: Cihazın gaz besleme basıncının tavsiye edilen değerler ile uyumlu olduğundan emin olunuz. Ayarlanabilir bağlantı, dişli bir G 1/2" somunu ile dış kısma bağlanır. Parçaları zorlamadan kıvırarak birbirine takınız, bağlantıyı gereken yönde ayarlayınız ve her şeyi sıkınız.

• Cihazın fişini prizden çekin.
• Güç kablosunu cihaza bağlandığı noktadan keserek atın.
• Varsa harici gaz borularını düzleştirin.
• Cihazın atılması konusunda bulunduğunuz yerdeki yetkililerle temasa geçin.

Üretici / İhracatçı:

Kullanım Ömrü Bilgisi:

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

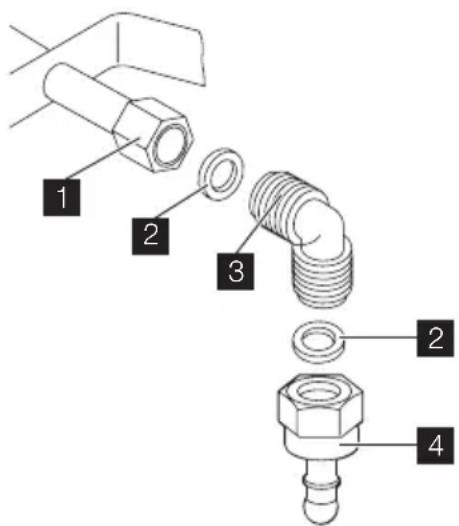

1 Somunlu pimin ucu 2 Rondela (ek rondela sadece Slovenya ve Türkiye'de kullanılır) 3 Dirsek

4 Sıvı gaz için lastik boru tutucu (sadece Slovenya ve Türkiye için)

Metal olmayan esnek boruların bağlantısı

Eğer bağlantı tüm kısımlarından kolayca kontrol edilebiliyorsa, esnek bir boru kullanabilirsiniz. Esnek boruyu, kelepçeler kullanarak sıkıca takınız.

Sıvı gaz: Kauçuk boru tutucusu kullanınız. Daima conta takınız. Daha sonra, gaz bağlantısını yapmaya başlayınız. Esnek boru aşağıdaki koşullara uygun olarak kullanıma hazır hale getirilmelidir:

• 30° C üstünde oda sıcaklığından daha fazla ısınmamalıdır;
• 1500 mm'den daha uzun olmamalıdır;
• herhangi bir boğum yapmamalıdır; -kıvrılma veya bükülme olmamalıdır; -keskin kenarlara veya köşelere temas etmemelidir;
• durumunun kontrolü, kolayca gözlenebilir olmalıdır.

Esnek borunun koruma kontrolü, aşağıdaki kontrol aşamalarını içermektedir:

• iki ucunda ve tüm uzunluğu boyunca çatlak, kesik ve yanık izleri olmamalıdır;
• malzeme sertleştirilmemiş halde, uygun elastikiyetinde olmalıdır;
• sıkma kelepçeleri paslanmamış olmalıdır;
• son kullanma tarihi geçmemiş olmalıdır. Eğer bir veya daha fazla kusur görülürse, boruyu tamir etmeyiniz, değiştiriniz.

Önemli: Montaj işlemi tamamlandığında, tüm boru tesisatının sızdırmazlığının sağlam olduğundan emin olunuz. Sabunlu bir çözelti kullanınız, alev kullanmayınız!

Enjektörlerin değiştirilmesi

1. Ocak ızgaralarını çıkartınız.
2. Brülörün kapaklarını ve alev bölmelerini çıkartınız.
3. 7 numara bir somun anahtarı kullanarak, enjektörleri çıkarınız ve bunları kullandığınız gaz tipine uygun olan yenileriyle değiştiriniz (Teknik Veriler bölümündeki tabloya bakınız).
4. Aynı prosedürü tersten uygulayarak parçaları yerine takınız.
5. Bilgi etiketini (gaz besleme borusunun yanında bulunur) kullanılacak gaz beslemesi tipine uygun etiketle değiştirin. Bu etiketi, cihazla birlikte verilen paket içerisinde bulabilirsiniz.

Eğer besleme gaz basıncı değişkense veya gerekli basınçtan farklıysa, gaz besleme borusunun üzerine uygun bir basınç ayarlayıcı takmanız gereklidir.

Minimum seviye ayarlaması

Ocak beklerinin minimum seviyesinin ayarlanması:

1. Ocak bekini yakın.
2. Düğmeyi minimum alev pozisyonuna getirin.
3. Kontrol Düğmesi
4. İnce uçlu bir tornavida ile baypas vidasının konumunu ayarlayın. 20 mbar'lık doğal gazdan (veya 13 mbar'lık doğal gazdan) sıvı gaza geçiyorsanız, ayar vidasını sonuna kadar sıkın. Sıvı gazdan 20 mbar'lık doğal gaza geçiyorsanız, baypas vidasını yaklaşık 1/4 tur gevşetin. 20 mbar'lık doğal gazdan 13 mbar'lık doğal gaza geçiyorsanız, baypas vidasını yaklaşık 1/4 tur gevşetin. Sıvı gazdan 13 mbar'lık doğal gaza geçiyorsanız, baypas vidasını yaklaşık 1/2 tur gevşetin. 13 mbar'lık doğal gazdan 20 mbar'lık doğal gaza geçiyorsanız, baypas vidasını yaklaşık 1/4 tur sıkın.

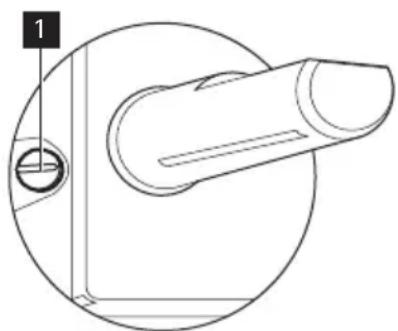

1 Minimum ayar vidası

1. Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.

Elektrik bağlantısı

• Cihazı, güvenlik önlemlerine uygun olarak topraklayın.
• Bilgi etiketinde yazılı nominal gerilim değerinin ve GPC tipinin, tesisatınızın gerilim ve GPC özellikleriyle uyuştuğundan emin olun.
• Bu cihaz ile birlikte bir elektrik kablosu verilir. Kablonun, bilgi etiketinde yazılı yük değerini kaldırabilecek uygun bir fiş ile birlikte kullanılması gerekir. Fiş, topraklı prize takılmalıdır. Herhangi bir elektrikli bileşen, yetkili servis teknisyeni veya kalifiye servis personeli tarafından takılmalı veya değiştirilmelidir. Her zaman doğru monte edilmiş, çarpmalara dayanıklı bir priz kullanın. Montajdan sonra fişe erişilebildiğinden emin olun.
• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin. Cihaz bir uzatma kablosu, adaptör veya çoklu bağlantı üzerinden bağlanmamalıdır (yangın riski vardır). Toprak bağlantısının standartlara ve yürürlükteki kurallara uygun olduğundan emin olun. Güç kablosu herhangi bir sıcak parçaya temas etmeyecek şekilde yerleştirilmelidir.
• Cihazı elektrik tesisatına, kontak açıklığı en az 3 mm olan ve cihazın elektrik bağlantısını tüm kutuplardan kesebilen bir aygıt kullanarak (örneğin otomatik devre koruma şalteri, toprak kaçak devresi veya sigorta gibi) monte edin.
• Bağlantı kablosunun hiçbir parçası 90 °C sıcaklığa maruz bırakılmamalıdır. Mavi nötr kablosu "N" olarak etiketlenmiş terminal bloğuna bağlanmalıdır. Kahverengi (veya siyah) faz kablosu ("L" ile işaretli terminal blok kontağına takılır) daima şebeke fazına bağlanmalıdır.

Bağlantı kablosunun değiştirilmesi

Bağlantı kablosunu değiştirmek için sadece H05V2V2-F T90 tipi veya eşdeğerini kullanın. Kablo kesitinin gerilime ve çalışma sıcaklığına uygun olduğundan emin olun. Sarı / yeşil toprak kablosu, kahverengi (veya siyah) faz kablosundan yaklaşık 2 cm daha uzun olmalıdır.

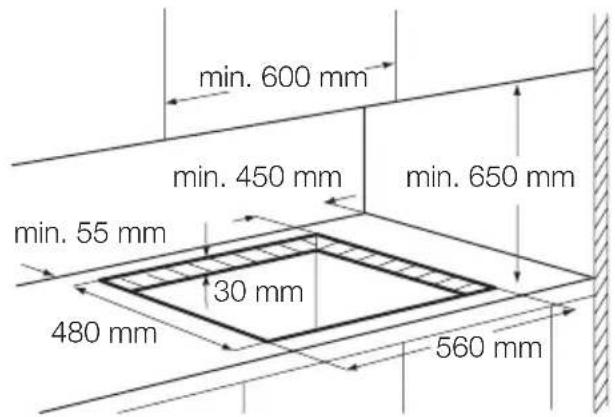

Ankastre Montaj

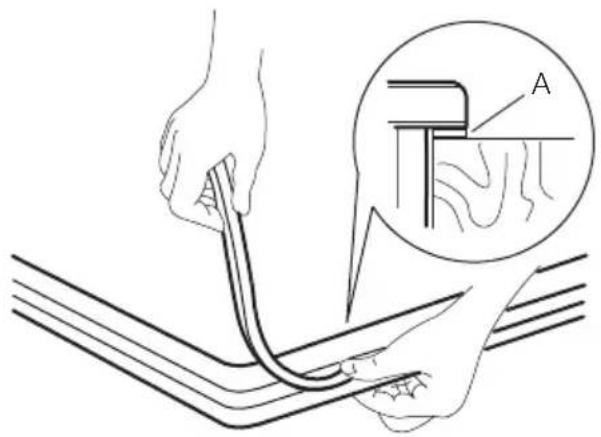

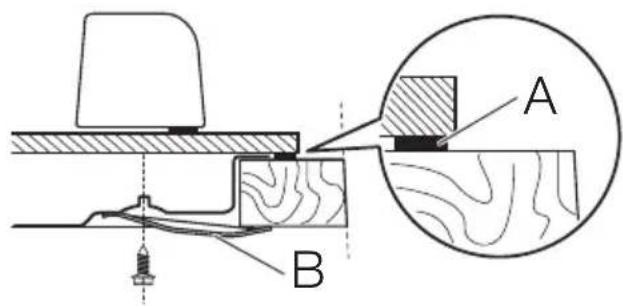

A - cihazla birlikte verilen conta A - cihazla birlikte verilen conta B - cihazla birlikte verilen braketler

Yerleştirme olanakları

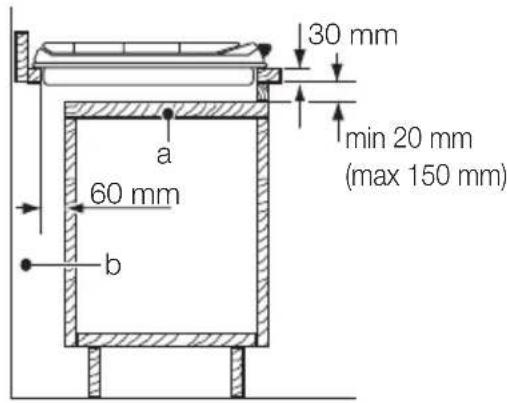

Kapaklı mutfak ünitesi

Ocağın altına monte edilen panel, teknik servis işlemleri gerektiğinde kolay erişim için kolayca çıkarılabilir olmalıdır.

a) Çıkarılabilir panel b) Bağlantılar için alan

Fırınlı mutfak ünitesi

Ocak çıkıntısının boyutları talimatlara uygun olmalı ve mutfak ünitesi sürekli hava dolaşımı sağlayacak deliklerle donatılmalıdır.

Ocak ve fırının elektrik bağlantısı, güvenlik nedeniyle ve fırını üniteden kolayca çıkarabilmek için ayrı ayrı yapılmalıdır.

ÜRÜN TANIMI

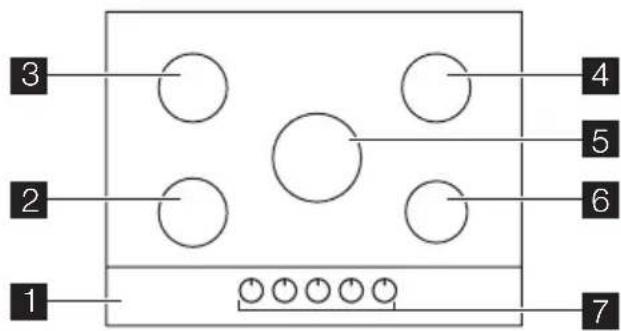

Pişirme yüzeyi düzeni

Kontrol Düğmeleri

Sembol Açıklama
	Gaz beslemesi yok / off (kapalı) konum
	Atesleme pozisyonyu / maksimum gaz beslemesi

1 Ocağın üst kısmı 2 Yan-hızlı ocak beki 3 Yan-hızlı ocak beki 4 Yan-hızlı ocak beki 5 Triple Crown ocak beki 6 Yardımcı ocak beki 7 Kontrol Düğmeleri

Sembol Açiklama
	Minimum gaz besle-mesi

ÇALIŞTIRMA

Ocak bekini ateşleme

Uyarı: Mutfakta açık ateş kullanırken çok dikkatli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiçbir şekilde sorumlu değildir.

Her zaman ocak bekini pişirme kabını koymadan önce yakın.

Ocak bekini yakmak için:

1. Kontrol düğmesini saatin tersi yönde, maksimum konuma çevirin (ve aşağı bastırın).
2. Kontrol düğmesini yaklaşık 5 saniye basılı tutun; bu sayede gaz kesme emniyeti ısınacaktır. Aksi takdirde gaz beslemesi kesilecektir.
3. Normal hale geldikten sonra alevi ayarlayın.

Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve kapağının doğru yerleştirildiğinden emin olun.

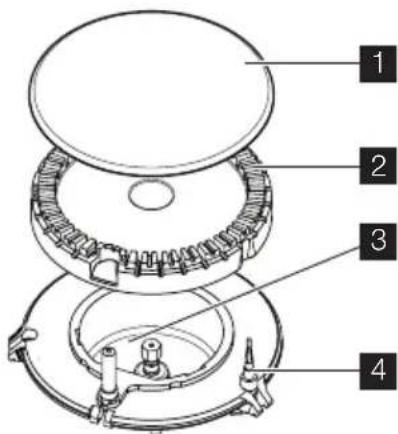

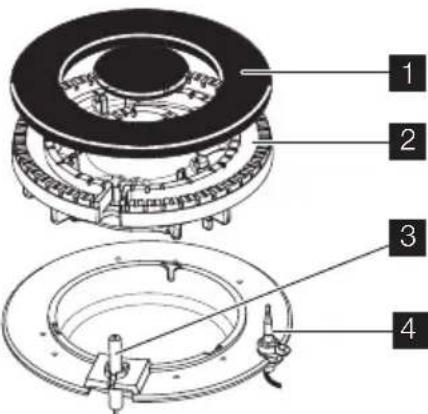

1 Ocak beki kapağı 2 Ocak beki gövdesi 3 Ateşleme ucu 4 Gaz kesme emniyeti

YARARLI İPUÇLARI VE BİLGİLER

Enerji tasarrufu

• Mümkünse, daima kapakları pişirme kaplarının üzerine koyunuz. Sıvı kaynamaya başladığında, sıvının yavaş yavaş kaynamaya devam etmesi için alevin şiddetini azaltınız.

! Uyarı: Ocak bekinin boyutuna uygun çapa sahip olan tencere ve tavalar kullanın. Elektrikli ocak bekinin kenarlarından daha geniş pişirme kapları kullanmayın.

Ocak beki Pişirme kapları çapları

Triple Crown 180 - 260 mm

! Uyarı: Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayınız. Eğer brülör 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakınız, düğmeyi "off" (kapalı) konumuna getiriniz ve en az 1 dakika sonra brülörü tekrar yakmaya çalışınız.

Önemli: Elektrik olmaması halinde, ocak beki elektriksiz olarak da yakılabilir; böyle bir durumda, beke bir ateş yaklaştırıp, ilgili düğmeye basın ve maksimum gaz konumuna gelene kadar saatin tersi yönde çevirin.

Eğer brülör kazara sönerse, kontrol düğmesini off (kapalı) konumuna getiriniz ve en az 1 dakika sonra brülörü tekrar yakmaya çalışınız. Cihazı monte ettikten veya bir elektrik kesintisinden sonra cihaza ilk kez elektrik verdiğinizde, kıvılcım jeneratörünün otomatik olarak çalışması mümkündür. Bu normaldir.

Brülörü kapatma

Alevi söndürmek için, düğmeyi çevirerek ■ sembolüne getiriniz.

Uyarı: Pişirme kaplarını ocaktan almadan önce, daima alevi kısınız veya tamamen söndürünüz.

Oçak beki	Pişirme kaplarithmı cap-ları
Yarı-hizlı (sol arya)	120 - 220 mm
Yarı-hizlı (salık arya)	120 - 220 mm
Yarı-hizlı (sol ön)	120 - 220 mm
Yarıçimci	80 - 180 mm

! Uyarı: Tencereler kumanda bölgesini kapatmamalıdır.

! Uyarı: Düşük gaz tüketimi için, kap kulplarının ocak kenarlarından dışarı taşmadığından ve maksimum denge ve düşük gaz tüketimi için ocaklara ortalanmış olarak konumlandırıldıklarından emin olun.

Dökülme ve yaralanma olasılığını önlemek için, ocakların üzerine dengesiz veya deforme olmuş kaplar koymayın.

! Uyarı: Alev dağıtıcılar önerilmez.

BAKIM VE TEMİZLİK

! Uyarı: Temizlemeden önce, cihazı kapatın ve soğumaya bırakın. Herhangi bir temizlik veya bakım işleminden önce cihazın fişini elektrik prizinden çekin. Uyarı: Güvenlik nedenlerinden dolayı, cihazı buhar veya yüksek basınçlı temizleyicilerle temizlemeyin. ! Uyarı: Cihazın zarar görmesine neden olabileceğinden, aşındırıcı temizlik ürünleri, çelik temizleyiciler veya asit kullanmayın. Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, cihazın çalışması üzerine etkisi yoktur. - Tencere desteklerini ocağın kolayca temizlenmesi için çıkarabilirsiniz. - Emaye kısımları, kapakları ve alev başlığını temizlerken ılık sabunlu su ile yıkayın ve yerlerine takmadan önce iyice kurutun. - Paslanmaz çelik kısımları su ile yıkayın ve ardından yumuşak bir bezle kurulayın. Tencere destekleri bulaşık makinesinde yıkanamaz; elde suyla yıkanmaları gerekir. Tencere desteklerini elinizle yıkıyorsanız, emaye kaplama işlemi sırasında nadiren de olsa keskin kenarlar kalabileceğinden kurularken dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunuyla çıkarın. - Tencere desteklerini temizleme sonrasında doğru şekilde yerleştirdiğinizden emin olun. - Ocak beklerinin doğru çalışmasını sağlamak için, tencere desteği kollarının bekin merkezinde olduğundan emin olun.

Akrilamidler hakkında bilgi

Önemli: Bilimsel kaynaklı son bilgilere göre, yiyecek yüzeyinin kızartılması halinde (özellikle nişasta içeren ürünlerde), akrilamidler sağlık için tehlike oluşturabilmektedir. Bu nedenle, mümkün olduğunca düşük sıcaklıklarda pişirmenizi ve yiyeceğin yüzeyini çok fazla kızartmamanızı tavsiye ederiz.

• Ocak yüzeyinin zarar görmemesi için, tencere desteklerini değiştirirken çok dikkatli olun.

Temizlik sonrasında, cihazı yumuşak bir bezle kurulayın.

Izgaralar doğru pozisyonda durmaları için, ocağın yan taraflarında bulunan metal pimler üzerine monte edilmişlerdir. Daha kolay temizlemek için, ızgaralar ocaktan çıkarılabilir özelliktedir. Izgaraları yatay pozisyonda tutarak kaldırın.

! Uyarı: Metal pimler zorlanacağından, ızgaraları eğik bir açıda kaldırmayın. Bu durum, pimlere zarar verebilir ve kırılmalarına neden olabilir.

Kirlerin temizlenmesi:

1. Şunları derhal temizleyin: Eriyen plastik, plastik folyo ve şeker içeren yiyecekler. Şunları temizlemeden önce cihazı kapatıp soğumaya bırakın: Kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Özel bir cam veya paslanmaz çelik temizleyici kullanın.
2. Cihazı nemli bir bezle ve biraz deterjanla temizleyin.
3. Son olarak cihazı temiz bir bezle silerek kurulayın.

Ateşleme çubuğunun temizlenmesi

Bunun için metal elektrotlu bir seramik ateşleme ucu kullanılır. Ateşlemede zorluk yaşamamak için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığını kontrol edin.

Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısını (eğer varsa) Yetkili Servisinize periyodik olarak kontrol ettiriniz.

SERVİSİ ARAMADAN ÖNCE

Sorun	Olası neden	Çözüm
Gazi ateslerken kılıçınçıkmiyor.	• Elektrik beslemesi yoktur.	• Cihazın böglantiların yapil-düzindo ne elektrik kaynagıninairobi oludüncü emin olun.Sigortayl kontrl edin. Sigor-tanın birkış defa atması durumnda, kalifiye bir elektrikiçâ�能ır.
	• Oçak beki kapaşi ve bek alev baslıkıng dengesiz yerleştilim|.	• Oçak beki kapa�能in ve bek alev baslıkıng.Doğru yerleşti- rildığinden emin olun.
Ateslendikten sonra alev hemenSunday.	• Gaz kesme emniyeti yeterin-ce isinnam)..	• Alev)yaktıkan sonra,düşmeyi)yakkık5 saniye daha baslı tutun.
Gaz halkası düzensiz yanıyor.	• Oçak beki alev baslıkıyecek artıklar ile tikanmiş olabi-lir.	• Enjektörün:tikal olmadışı-dan ve oçak beki alev bas-ligianda yemek kalıntarı olma-dışınden emin olun.

Eğer bir arıza varsa, sorunun çözümünü öncelikle kendiniz bulmaya çalışınız. Eğer sorunun çözümünü kendi başınıza bulamazsanız, satıcınızı veya yetkili servisinizi arayınız.

Eğer cihazı yanlış şekilde çalıştırırsanız veya cihazın montajı yetkili bir teknisyen tarafından yapılmazsa, yetkili servis teknisyeninin veya satıcının sizi ziyareti, garanti süresi sona ermemiş olsa bile ücretsiz olmayabilir.

nisyeninin veya saticinin sizi ziyareti, garanti suresi sona ermemis olsa bile ücretsis olmayabilir.

Aksesuar Çantasıyla birlikte verilen etiketler

Yapışkan etiketleri aşağıda gösterildiği gibi yapıştırın:

1 Garanti Kartına yapıştırın ve bu kısmı gönderin. 2 Garanti Kartına yapıştırın ve bu kısmı saklayın. 3 Talimatlar kitapçığına yapıştırın. Bu bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir. Bu bilgiler verilen bilgi etiketinde mevcuttur.

• Model tanımı
• Ürün numarası (PNC)
• Seri Numarası (S.N.)............ Sadece orijinal yedek parçalar kullanın. Orijinal yedek parçalar sadece yetkili servislerimizden elde edilebilir.

TEKNİK VERİLER

Ocak boyutları

Genişlik: 680 mm
Uzunluk: 510 mm

Ocak ankastre montaj boyutları

Genişlik: 560 mm
Uzunluk: 480 mm

Isı girişi

Triple Crown ocak be-ki:	3,8 kW
Yarı-hüzlı ocak beki:	1,9 kW
Yardıncı ocak beki:	1,0 kW

TOPLAM GUC: G20 (2H)

20 mbar = 10,5 kW G30/G31 (3B/P) 30/30 mbar = 763 g/ sa.

Elektrik beslemesi: 230V~ 50Hz

Kategori:	II2H3B/P
Gaz böglantışı:	G 1/2"
Gaz beslemesi:	G20 (2H) 20 mbar
Cihaz sinmiş:	3

Baypas çapları

Oçak beki Ø Bay	pas 1/100 mm'de.
Yardimci28

Oçak beki Öz Baypas 1/100 mm'de.
Yarı-hüzli	32
Triple Crown 56

Gazlı ocak bekleri

OÇAK BE-Ki	NORMAL GÜç kW kW	AZALTIL-MİŞ GÜÇ	NORMAL GÜÇ
			DOGAL GAZ G20 (2H) 20 mbar		LPG (Bütan/Propan) G30/ G31 (3B/P) 30/30 mbar
			enj. 1/100 mm	m³/sa.	enj. 1/100 mm	g/sa.
Yardimci	1.0	0.33	70	0.095	50	73
Yarı-hizlı	1.9	0.45	96	0.181	71	138
Triple Crown	3.8 1.4 146 0.362 98 276

Gaz bekleri G20 13 mbar - sadece Rusya

OÇAK BEKI	NORMAL GUC	AZALTILMISP GUC	NORMAL GUC DOGAL GAZ G20 (2H) 13 mbar
	kW kW enj.	1/100 mm	m³/sa.
Yarıncı	1.0	0.33	80	0.106
Yarı-hizlı	1.9	0.45	105	0.201
Hüzligi	3.8	0.75	120	0.402

ÇEVREYLE İLGİLİ BİLGİLER

Ürünün ya da ambalajının üzerindeki simgesi, bu ürünün normal ev çöpü gibi atılmayıp, elektrik ve elektronik cihazların geri dönüşüm için verildiği özel toplama noktalarından birine verilmesi gerektiğini belirtir. Bu ürünün doğru şekilde imha edilmesine katkıda bulunmakla hem çevreyi, hem de çevrenizdekilerin sağlığını korumuş olursunuz. Yanlış şekilde imha ise hem çevreye hem de sağlığa zararlıdır. Bu ürünün geri dönüşümüne ilişkin daha ayrıntılı bilgileri belediyenizden, çöp dairenizden veya ürünü satın aldığınız bayiden edinebilirsiniz.

satin almis oldugunuz bayiden edinebilirsiniz.

EEE Yönetmeliğine Uygundur.

Ambalaj malzemesi

Ambalaj malzemeleri çevre dostu ve geri dönüştürülebilir özelliktedir. Plastik bileşenler şu işaretlerle tanımlanmıştır: >PE<, >PS<, vs. Ambalaj malzemelerini ev çöpü olarak belediyenize ait imha tesislerine gönderiniz.

www.electrolux.com/shop
