Značka	Electrolux
Model	EHT70835K
Typ produktu	Vstavaná plynová varná doska
Rozmery dosky (Š x H)	680 x 510 mm
Rozmery výklenku (Š x H)	560 x 480 mm
Počet horákov	5
Typy horákov	1 trojitý korunový horák, 3 polorýchle horáky, 1 pomocný horák
Celkový plynový výkon	10,5 kW (G20/G25), 10,4 kW (G130)
Elektrické napájanie	230 V ~ 50 Hz
Kategória plynu	III1c2E+3+
Plynová prípojka	G 1/2"
Zapaľovanie	Automatické iskrením
Bezpečnosť	Bezpečnostný termočlánok
Materiál povrchu	Nehrdzavejúca oceľ
Podporné mriežky	Smaltované
Údržba a čistenie	Ručné čistenie horákov a mriežok; nepoužívajte parný čistič
Cieľové krajiny	Krajiny so symbolmi na obale (FR, CS, RU, SK, TR, atď.)
Dodané príslušenstvo	Tesnenie, uholníky, štítky
Opraviteľnosť	Náhradné diely certifikované výrobcom dostupné v servisnom stredisku
Trieda spotrebiča	3

Často kladené otázky - EHT70835K ELECTROLUX

Ako zapnúť horák?

Otočte gombík proti smeru hodinových ručičiek do maximálnej polohy (symbol plameňa), stlačte a podržte asi 5 sekúnd, aby sa termočlánok zahrial. Po ustálení plameňa uvoľnite.

Čo robiť, ak horák nezapáli?

Skontrolujte, či je spotrebič zapojený a či nevyhodilo poistku. Uistite sa, že kryt a korunka horáka sú správne umiestnené. Ak iskra nevznikne, vyčistite zapaľovaciu sviečku a elektródu.

Ako prejsť z jedného typu plynu na druhý?

Je potrebné vymeniť trysky, nastaviť bypass a zmeniť štítok. Tieto úkony musí vykonať kvalifikovaný odborník.

Aké priemery hrncov použiť?

Pre trojitý korunový horák: 180-260 mm. Pre polorýchle horáky: 120-220 mm. Pre pomocný horák: 80-180 mm. Používajte vhodné nádoby, aby ste predišli prehriatiu.

Ako čistiť varnú dosku?

Odpojte spotrebič a počkajte, kým vychladne. Smaltované časti umyte horúcou vodou a jemným čistiacim prostriedkom. Nehrdzavejúcu oceľ umyte vodou a utrite mäkkou handričkou. Nepoužívajte parný čistič ani abrazívne prostriedky.

Horák zhasne hneď po zapálení, prečo?

Termočlánok nie je dostatočne zahriaty. Po zapálení podržte gombík stlačený asi 5 sekúnd. Ak problém pretrváva, skontrolujte, či sú korunka a kryt správne nasadené.

Môžem použiť flexibilnú hadicu na plynovú prípojku?

Áno, ak je hadica po celej dĺžke prístupná, nepresahuje 1,50 m a je správne upevnená svorkami. Pre propán použite flexibilnú hadicu s kovovou koncovkou. Inštaláciu musí vykonať odborník.

Čo robiť pri výpadku elektriny?

Horáky môžete zapáliť ručne plameňom (zapaľovačom alebo zápalkou). Stlačte gombík a otočte ho do maximálnej polohy a pritom priblížte plameň k horáku.

Sú mriežky umývateľné v umývačke riadu?

Nie, podporné mriežky sa musia umývať ručne. Umývačka riadu by mohla poškodiť smalt.

Kde nájsť náhradné diely?

Používajte výhradne originálne diely certifikované výrobcom, dostupné v servisnom stredisku Electrolux. Pre sériové číslo sa obráťte na výrobný štítok.

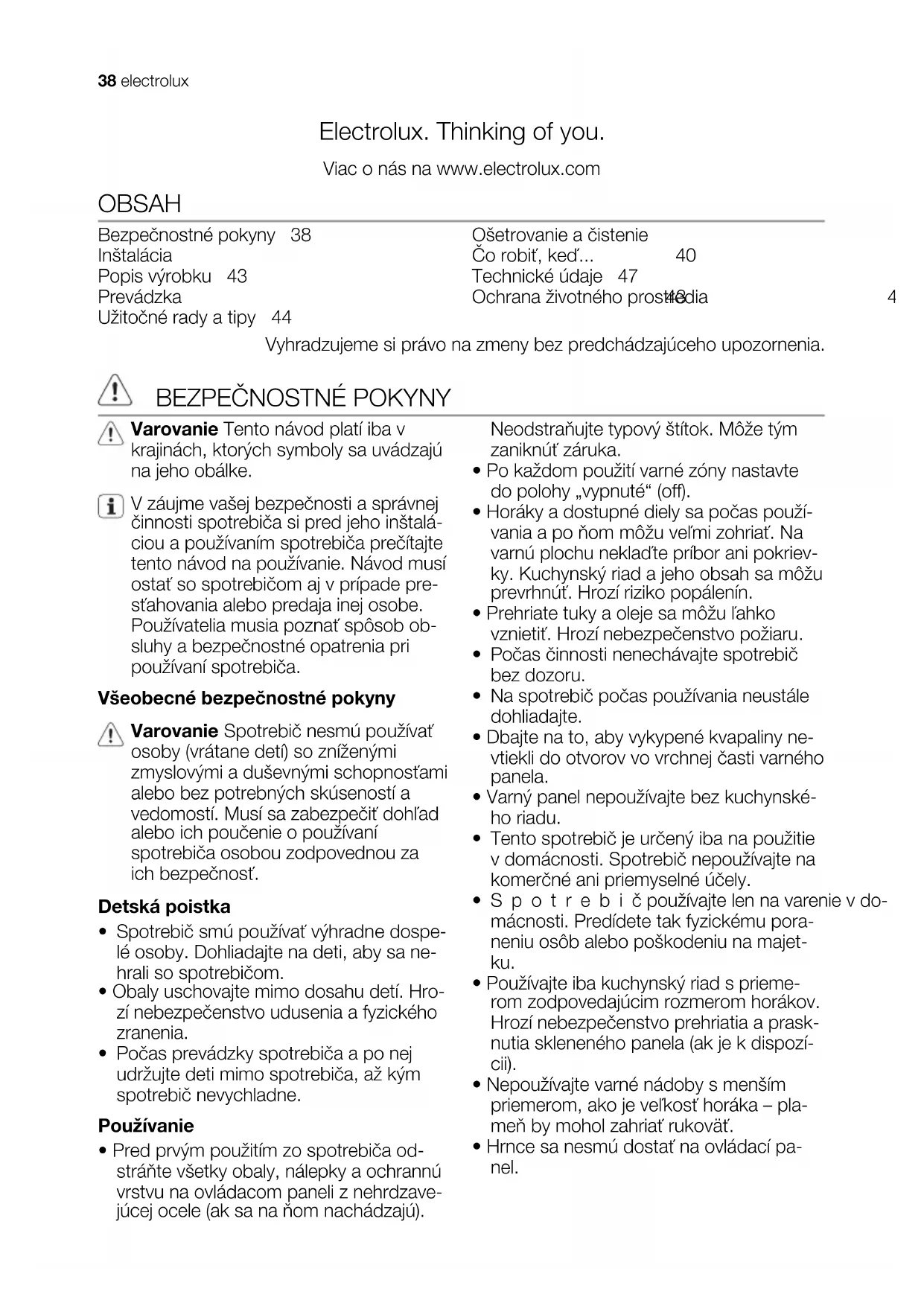

NÁVOD NA OBSLUHU EHT70835K ELECTROLUX

Symbol Popis
	bez prívodu plynu / poloha vypnuto
	poloha pro zapáléné / maximálné prívod ply-nu

Symbol Popis
	minimálné prívod plynu

PROVOZ

Zapálenie horáka

1 Nalepte ju na záručný list a odošlite túto časť. 2 Nalepte ju na záručný list a uschovajte si túto časť. 3 Nalepte ju na návod na použitie.

Užitočné rady a tipy 44

Ošetrovanie a čistenie

Čo robiť, keď… 40

Technické údaje 47

Ochrana životného prostredia

! Varovanie Tento návod platí iba v krajinách, ktorých symboly sú uvedené na jeho obálke. V záujme vašej bezpečnosti a správnej činnosti spotrebiča si pred jeho inštaláciou a používaním prečítajte tento návod na používanie. Návod musí zostať so spotrebičom aj v prípade presťahovania alebo predaja inej osobe. Používatelia musia poznať spôsob obsluhy a bezpečnostné opatrenia pri používaní spotrebiča.

Všeobecné bezpečnostné pokyny

! Varovanie Spotrebič nesmú používať osoby (vrátane detí) so zníženými zmyslovými a duševnými schopnosťami alebo bez potrebných skúseností a vedomostí. Musí sa zabezpečiť dohľad alebo ich poučenie o používaní spotrebiča osobou zodpovednou za ich bezpečnosť.

Detská poistka

• Pred prvým použitím zo spotrebiča odstráňte všetky obaly, nálepky a ochrannú vrstvu na ovládacom paneli z nehrdzavejúcej ocele (ak sa na ňom nachádzajú).

Neodstraňujte typový štítok. Môže tým zaniknúť záruka. - Po každom použití varnej zóny nastavte do polohy „vypnuté" (off). - Horáky a dostupné diely sa počas používania a po ňom môžu veľmi zohriať. Na varnú plochu nekladte príbor ani pokrievky. Kuchynský riad a jeho obsah sa môžu prevrhnúť. Hrozí riziko popálenín. - Prehriate tuky a oleje sa môžu ľahko vznietiť. Hrozí nebezpečenstvo požiaru. - Počas činnosti nenechávajte spotrebič bez dozoru. - Na spotrebič počas používania neustále dohliadajte. - Dbajte na to, aby vykypené kvapaliny nevtekli do otvorov vo vrchnej časti varnej dosky. - Varnú dosku nepoužívajte bez kuchynského riadu. - Tento spotrebič je určený iba na použitie v domácnosti. Spotrebič nepoužívajte na komerčné ani priemyselné účely. - Spotrebič používajte len na varenie v domácnosti. Predídete tak fyzickému poraneniu osôb alebo poškodeniu na majetku. - Používajte iba kuchynský riad s priemerom zodpovedajúcim rozmerom horákov. Hrozí nebezpečenstvo prehriatia a prasknutia skleneného panelu (ak je k dispozícii). - Nepoužívajte varné nádoby s menším priemerom, ako je veľkosť horáka - plameň by mohol zohriať rukoväť. - Hrnce sa nesmú dostať na ovládací panel.

• Nepoužívajte nestabilný kuchynský riad, aby sa predišlo jeho prevrhnutiu a následnej nehode.
• Nevkladajte do spotrebiča, do jeho blízkosti ani naň horľavé produkty, alebo predmety obsahujúce horľavé látky, predmety, ktoré by sa mohli roztaviť (zhotovené z plastu alebo hliníka), ani textilu. Hrozí nebezpečenstvo výbuchu alebo požiaru.
• Používajte iba príslušenstvo dodané so spotrebičom.
• Pri pripájaní spotrebiča k okolitým zásuvkám postupujte opatrne. Nedovoľte, aby sa spotrebiča alebo horúceho riadu dotýkali elektrické napájacie káble. Nedovoľte, aby sa elektrické napájacie káble zamotali. V prípade prasklín na povrchu treba spotrebič odpojiť od elektrického napájania, aby sa predišlo úrazu elektrickým prúdom.

Inštalácia

• Prečítajte si tieto Pokyny. Výrobca nezodpovedá za telesnú ujmu osôb ani domácich zvierat, ani za ujmu na majetku spôsobenú nedodržiavaním nasledujúcich požiadaviek.
• Aby sa predišlo riziku poškodenia spotrebiča a majetku a fyzickému zraneniu, inštaláciu, pripojenie spotrebiča k elektrickej sieti a plynovému rozvodu, nastavenie a údržbu spotrebiča zverte iba kvalifikovanému pracovníkovi; všetky úkony musia byť vykonané podľa príslušných noriem a miestnych predpisov.
• Uistite sa, že spotrebič nebol pri preprave poškodený. Poškodený spotrebič nezapájajte. Ak je to potrebné, obráťte sa na dodávateľa. Zabudovateľné spotrebiče sa môžu používať až po zabudovaní do vhodnej skrinky alebo pracovnej dosky, ktoré vyhovujú platným normám.
• Neinštalujte varný panel nad spotrebiče, pokiaľ to inštalačné pokyny nedovoľujú.
• Spotrebič inštalujte iba do pracovného priestoru s rovným povrchom.
• Nemeňte technické vlastnosti spotrebiča ani ho nemodifikujte. Hrozí nebezpečen

stvo poranenia alebo poškodenia spotrebiča. - Dôsledne dodržiavajte zákony, nariadenia, smernice a normy platné v krajine použitia (bezpečnostné pravidlá, predpisy o recyklácii, pravidlá elektrickej bezpečnosti atď.). - Dodržiavajte minimálne vzdialenosti od iných spotrebičov a nábytku. - Zabezpečte ochranu proti nebezpečnému zásahu elektrickým prúdom správnou inštaláciou spotrebiča, napr. zásuvky môžete namontovať iba spolu s ochranným panelom pod spotrebičom. - Vyrezaný otvor v pracovnej doske chráňte proti vlhkosti vhodným tesniacim materiálom. - Spotrebič utesnite na pracovnej doske správnym tesniacim materiálom tak, aby bezostával žiadny voľný priestor. - Chráňte spodnú stranu spotrebiča pred parou a vlhkosťou, napr. z umývačky riadu alebo rúry. - Spotrebič neinštalujte vedľa dverí ani pod oknami. Inak môžu dvere alebo okno zhodiť horúci kuchynský riad z varného panela. Pred inštaláciou skontrolujte, či podmienky v miestnych rozvodoch (druh a tlak plynu) súhlasia s nastavením spotrebiča. Podmienky nastavenia pre tento spotrebič sú uvedené na typovom štítku, ktorý sa nachádza v blízkosti rúry prívodu plynu. - Tento spotrebič nie je zapojený k zariadeniu na odvod spalín. Musí byť nainštalovaný a pripojený v súlade s platnými predpismi na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie. - Používanie plynového spotrebiča na prípravu jedál spôsobuje tvorbu tepla a vlhkosti v miestnosti, v ktorej je nainštalovaný. Skontrolujte, či je vetranie v kuchyni dostatočné: otvory na prirodzené vetranie nechávajte otvorené alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávací digestor). - Ak intenzívne používate spotrebič dlhý čas, je potrebné doplnkové vetranie (napríklad otvorenie okna alebo

zvýšenie intenzity mechanického vetrania, ak je k dispozícii).

• Dôsledne dodržiavajte pokyny pre elektrické zapojenie. Hrozí riziko zranenia elektrickým prúdom. Pred akýmikoľvek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej siete.
• Svorkovnica prívodu elektrickej energie je pod napätím.
• Odpojte svorkovnicu prívodu elektrickej energie od napätia. Kvalifikovanou montážou zabezpečte ochranu pred úrazom elektrickým prúdom. Voľné a neodborne zhotovené spoje zásuvky alebo zástrčky môžu spôsobiť prehriatie svorkovnice.
• Svorky musí správne zapojiť kvalifikovaný elektrikár.
• Odľahčite ťah kábla pomocou vhodnej káblovej svorky.
• Použite vhodný prívodný elektrický kábel a poškodený kábel vymeňte za správny príslušný kábel. Obráťte sa na autorizované servisné stredisko.

INŠTALÁCIA

Varovanie: Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vykonať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

Plynová prípojka

Zvoľte pevné prípojky alebo použite ohybné antikorové trubičky, v súlade s platnými normami. Ak použijete ohybné kovové trubičky, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli zalomené ani stlačené. Dávajte pozor pri montáži varnej dosky v kombinácii s rúrou.

Dôležité upozornenie: Uistite sa, že tlak privádzaného plynu spotrebiča vyhovuje charakteristikám spotrebiča. Nastaviteľná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Utiahnite diely rukou, bez použitia sily, upravte požadovaný smer prípojky a potom všetko dobre utiahnite.

• Elektrické zapojenie spotrebiča musí obsahovať zariadenie s možnosťou odpojenia všetkých pólov spotrebiča od siete, pričom vzdialenosť kontaktov zariadenia musí byť aspoň 3 mm.
• Ak je upevňovacia konzola v blízkosti svorkovnice, vždy sa uistite, že sa napájací kábel nedotýka okraja konzoly.
• Musia sa používať správne izolačné zariadenia: ochranné ističe, poistky (skrutkovacie poistky treba vybrať z držiaka).

Likvidácia spotrebiča

• Aby ste predišli riziku fyzického zranenia alebo poškodenia
• Vytiahnite zástrčku zo zásuvky elektrickej siete.
• Odrežte prívodný kábel na mieste, kde vstupuje do spotrebiča a zlikvidujte ho. - Ak je k spotrebiču pripojené vonkajšie plynové potrubie, zlisujte ho.
• Informácie o likvidácii spotrebiča vám poskytnú miestne úrady.

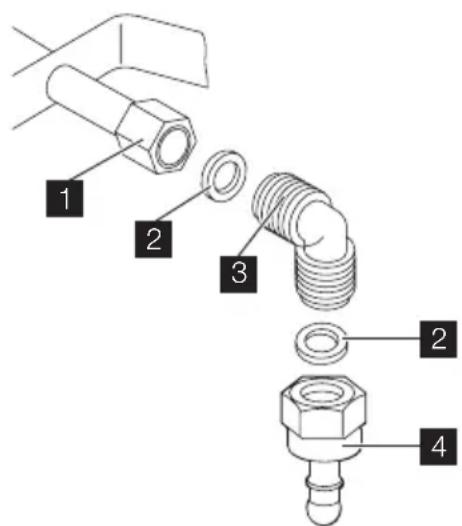

1 Konečný hriadeľ s maticou 2 Podložka (doplňujúca podložka je k dispozícii len pre Slovinsko a Turecko) 3 Koleno 4 Držiak gumenej hadičky pre propán-bután (len pre Slovinsko a Turecko)

Ohybné kovové hadičky

Ak sa dá prípojka jednoducho kontrolovať po celej dĺžke, môžete použiť ohybnú hadičku. Ohybnú hadičku pevne prichyťte svorkami.

Skvapalnený plyn: použite držiak na gumovú hadičku. Vždy namontujte tesnenie. Potom pokračujte s plynovou prípojkou. Ohybná hadička je vhodná na použitie, keď

• nedosiahne vyššiu teplotu ako je izbová teplota, teda viac ako 30 °C;
• nie je dlhšia ako 1500 mm; - nie je priškrtnutá;
• nie je príliš napnutá alebo skrútená;
• nebude sa dotýkať ostrých okrajov a hrán;
• dá sa jednoducho skontrolovať jej stav.

Kontrola neporušenosti ohybnej hadičky pozostáva z kontroly, či:

• na nej nie sú praskliny, rezy, znaky obhorenia na oboch koncoch, ale aj po celej dĺžke;
• materiál nestvrdol, či je správne elastický;
• nezhrdzaveli upevňovacie svorky;
• neuplynula doba životnosti.

Dôležité upozornenie: Po ukončení inštalácie sa uistite, že je prípojka správne utesnená. Použite vodu so saponátom, nie plameň!

Výmena dýz

1. Vyberte mriežky nad horákmi.
2. Vyberte viečka a korunky horákov.
3. Maticovým kľúčom 7 vyberte dýzy a vymeňte ich za dýzy určené pre privádzaný druh plynu (pozrite tabuľku v časti Technické údaje).
4. Namontujte diely, postupujte v opačnom poradí.
5. Typový štítok (nachádza sa v blízkosti rúrky prívodu plynu) vymeňte za štítok pre nový druh privádzaného plynu. Tento štítok nájdete vo vrecku priloženom k spotrebiču.

Ak je tlak plynu nerovnomerný alebo je odlišný od požadovaného tlaku, musíte na plynovú prípojku namontovať regulátor tlaku.

Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

1. Zapáľte horák.
2. Otočte gombík do minimálnej polohy.
3. Vyberte ovládací gombík.
4. Pomocou skrutkovača nastavte polohu obtokovej skrutky. Pri prechode zo zemného plynu 20 mbar (alebo zemného plynu 13 mbar 3) ) na skvapalnený plyn, pevne dotiahnite nastavovaciu skrutku. Pri prechode zo skvapalného plynu na zemný plyn 20 mbar odskrutkujte prietokovú skrutku približne o 1/4 otáčky. Pri prechode zo zemného plynu 20 mbar na zemný plyn 13 mbar 3) odskrutkujte prietokovú skrutku približne o 1/4 otáčky. Pri prechode zo skvapalného plynu na zemný plyn 13 mbar 3) odskrutkujte prietokovú skrutku približne o 1/2 otáčky. Pri prechode zo zemného plynu 13 mbar 3) na zemný plyn 20 mbar odskrutkujte prietokovú skrutku približne o 1/4 otáčky.

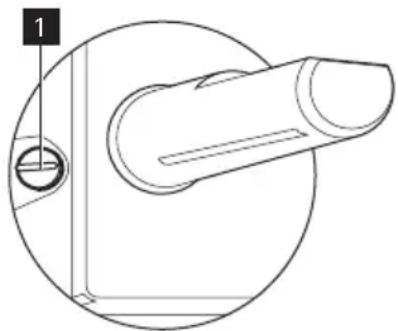

1 Skrutka nastavenia minima

1. Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení gombíka z maximálnej do minimálnej polohy.

Zapojenie do elektrickej siete

• Spotrebič uzemnite v súlade s bezpečnostnými predpismi.
• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpovedajú parametrom elektrickej siete.
• Spotrebič sa dodáva s prívodným elektrickým káblom. Ku káblu treba pripojiť vhodnú zástrčku, ktorá zodpovedá zaťaženiu uvedenému na typovom štítku.

Zástrčku treba zapojiť do vhodnej zásuvky.

• Akýkoľvek elektrický komponent smie vymeniť iba technik autorizovaného servisného strediska alebo kvalifikovaný servisný pracovník. Vždy používajte správne inštalovanú uzemnenú zásuvku.
• Skontrolujte, či je napájací kábel po inštalácii prístupný.
• Pri odpájaní spotrebiča od elektrickej siete neťahajte za napájací kábel. Vždy ťahajte za zástrčku.
• Spotrebič sa nesmie pripájať pomocou predlžovacieho kábla, adaptéra alebo rozdvojky (hrozí riziko požiaru). Skontrolujte, či je uzemnenie v súlade s príslušnou normou a predpismi.
• Napájací kábel nesmie byť umiestnený tak, aby sa dotýkal horúcich častí.
• Pri zapojení spotrebiča do elektrickej siete musíte použiť elektrické odpojovacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch a ktoré má vzdialenosť medzi kontaktmi aspoň 3 mm, napr. automatický istič alebo poistku. Žiadna časť napájacieho kábla nesmie byť vystavená teplote vyššej ako 90 °C. Modrý nulový vodič musí byť pripojený k svorke označenej „N“ na svorkovnici. Hnedý (alebo čierny) fázový vodič (pripojený k svorke označenej „L“ na svorkovnici) sa vždy musí pripojiť k fázovému (živému) kontaktu.

Výmena napájacieho kábla

Ak chcete napájací kábel vymeniť, použite iba typ H05V2V2-F T90 alebo ekvivalent. Skontrolujte, či zvolený kábel vyhovuje danému napätiu a pracovnej teplote. Žlto/zelený uzemňovací vodič musí byť približne o 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

Zabudovanie

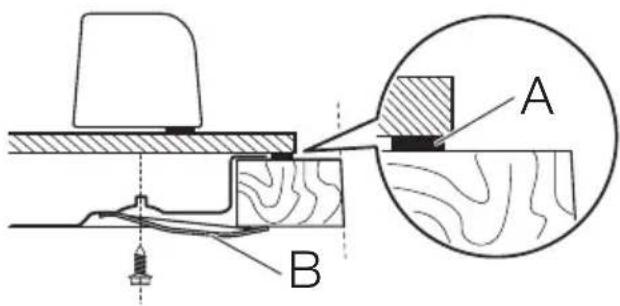

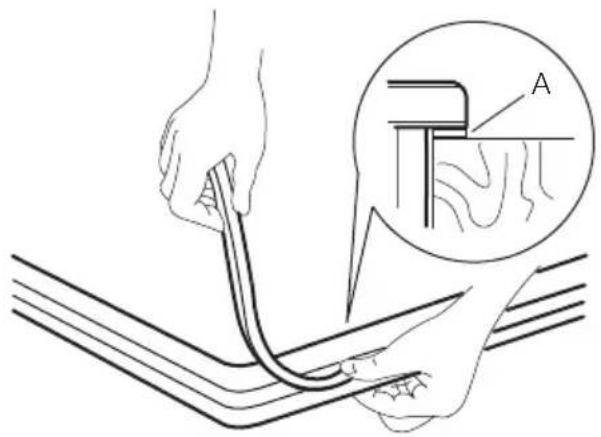

A - dodané tesnenie

A - dodané tesnenie B - dodané konzoly

a) Vyberateľný panel b) Priestor pre prípojky

Kuchynský diel s rúrou

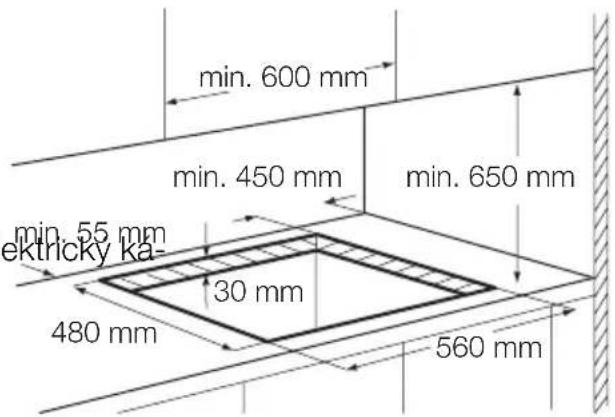

Rozmery priestoru pre varný panel musia zodpovedať príslušným údajom a kuchynská jednotka musí mať otvory na nepretržitý

prívod vzduchu. Elektrické pripojenie varného panela a rúry sa musí z bezpečnostných dôvodov inštalovať samostatne aj preto, aby sa rúra z jednotky dala jednoducho vybrať.

VÝROBCA:

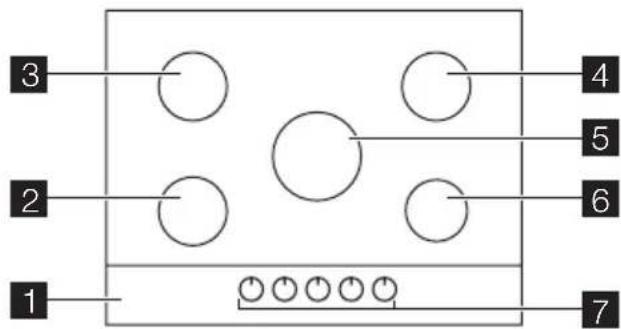

Rozloženie varného povrchu

Ovládacie gombíky

Symbol Popis
	plyn sa neprivídza / poloha vypnutia
	zapařovacia poloha/ maximálny prívod ply- nu

1 Vrchná časť varnej dosky 2 Stredne rýchly horák 3 Stredne rýchly horák 4 Stredne rýchly horák 5 Trojitý horák 6 Pomocný horák 7 Ovládacie gombíky

Symbol Popis
	minimálny其中之一 Ply- nu

PREVÁDZKA

Zapálenie horáka

! Varovanie Buďte opatrní, keď používate otvorený oheň v kuchyni. Výrobca odmieta akúkoľvek zodpovednosť za nevhodné zaobchádzanie s plameňom.

! Varovanie Používajte hrnce a panvice s priemerom vhodným pre rozmery horáka.

! Varovanie Nedržte ovládací gombík stlačený dlhšie ako 15 sekúnd. Ak sa horák po 15 sekundách nezapáli, pustite ovládací gombík, otočte ho do polohy vypnutia, počkajte aspoň 1 minútu a znovu skúste zapáliť horák.

Dôležité upozornenie Ak nemáte k dispozícii elektrinu, horák môžete zapáliť aj bez elektrického zapaľovača. V tomto prípade sa priblížte k horáku s plameňom, stlačte príslušné otočné ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej polohy.

i Ak horák náhodou zhasne, otočte ovládací gombík do polohy vypnutia, počkajte aspoň 1 minútu a skúste znovu zapáliť horák. i Po inštalácii alebo zapnutí napájania po výpadku sa môže generátor iskier aktivovať automaticky. Je to normálne.

Vypnutie horáka

Aby ste zhasli plameň, otočte gombík na symbol ! Varovanie Predtým, ako zložíte hrnce z horáka, zhasnite plameň.

Nepoužívajte varnú nádobu na varnej zone, ak varná zóna presahuje za okraje varnej nádoby.

! Varovanie: Hrnce sa nesmú dostať na ovládací panel. ! Varovanie: Dbajte na to, aby rukoväte hrncov nevyčnievali cez predný okraj varného panela a aby boli varné nádoby umiestnené v strede na podstavcoch, aby sa dosiahla maximálna stabilita a spotreba plynu sa znížila na čo najnižšiu úroveň.

OŠETROVANIE A ČISTENIE

! Varovanie: Pred čistením rúry ju vypnite a nechajte vychladnúť. Pred akýmikoľvek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete. ! Varovanie: Z bezpečnostných dôvodov spotrebič nečistite parnými ani vysokotlakovými čističmi. ! Varovanie: Nepoužívajte drsné čistiace prostriedky, drôtenky ani kyseliny, pretože by poškodili spotrebič. Škrabance a tmavé škvrny na povrchu neovplyvňujú funkčnosť spotrebiča.

Mriežky nad horákmi možno vybrať na uľahčenie čistenia varnej dosky. - Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou a pred opätovným nasadením ich dôkladne osušte. - Antikorové a sklenené diely umyte vodou a utrite dosucha mäkkou handričkou. Mriežky nad horákmi sa nesmú umývať v umývačke riadu, musia sa umývať ručne. - Pri ručnom umývaní mriežok nad horákmi postupujte opatrne, pretože smaltovací postup niekedy zanecháva ostré hrany. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.

maximálna stabilita a spotreba plynu sa znížila na čo najnižšiu úroveň.

Na varné zóny nekladte nestabilné alebo deformované nádoby, aby nedošlo k vyliatiu pokrmu alebo zraneniu.

! Varovanie: Neodporúča sa používať rozptylovače plameňa.

Informácie o akrylamidoch

Dôležité upozornenie: Podľa najnovších vedeckých poznatkov môžu akrylamidy vznikajúce pri zapekaní jedla (predovšetkým jedál s obsahom škrobu) predstavovať nebezpečenstvo pre zdravie. Preto vám odporúčame pripravovať jedlá pri čo najnižších teplotách a príliš jedlá nezapekať.

• Po čistení skontrolujte, či sú podstavce umiestnené správne.
• Aby horáky správne fungovali, skontrolujte, či sú ramená podstavcov umiestnené v strede horáka. Pri umiestňovaní podstavcov postupujte opatrne, aby ste zabránili poškodeniu hornej časti varnej dosky.

Po čistení utrite spotrebič mäkkou tkaninou. Aby sa mriežky nad horákmi udržali v správnej polohe, sú umiestnené na kovových kolíkoch inštalovaných v bočných častiach varnej dosky. Pre jednoduchšie čistenie sa dajú mriežky nad horákmi vybrať. Nadvihnite podstavce tak, aby dostali v horizontálnej polohe.

! Varovanie: Nedvíhajte mriežky iba na jednom konci, pretože by sa tým mohli poškodiť kovové kolíky. Kolíky by sa tým mohli poškodiť a zlomiť.

1. Okamžite odstráňte: Roztopený plast, plastovú fóliu a potraviny s obsahom cukru.
2. Spotrebič vypnite a nechajte ho vychladnúť, až potom vyčistite: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove. Použite špeciálny čistič na sklo alebo nehrdzavejúcu oceľ.
3. Spotrebič vyčistite vlhkou handrou a malým množstvom čistiaceho prostriedku.
4. Nakoniec utrite spotrebič dosucha čistou handričkou.

Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný.

ČO ROBIŤ, KEĎ...

Ak ste spotrebič nepoužívali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu

pracovníka servisného strediska alebo predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby.

1 Nalepte ho na záručný list a túto časť pošlite. 2 Nalepte ho na záručný list a túto časť si odložte. 3 Nalepte ho na návod na používanie. Tieto informácie sú potrebné na rýchle a správne poskytnutie pomoci. Tieto informácie nájdete na dodanom typovom štítku.

• Popis modelu

TECHNICKÉ ÚDAJE

Rozmery varného panela

Śrka: 680 mm
Dźka: 510 mm

Rozmery priestoru pre varný panel

Śrka: 560 mm
Dźka: 480 mm

Tepelný výkon

Používajte iba originálne náhradné diely. Získate ich v autorizovanom servisnom stredisku alebo v autorizovaných predajniach s náhradnými dielmi.

CELKOVÍ VYKON: G20	(2H) 20 mbar = 10,5 kW G30/G31 (3B/P) 30/30 mbar = 763 g/h
Elektrické napájanie: 230 V ~ 50 Hz
Kategorie:	II2H3B/P
Pripojenie plynu:	G 1/2"
Prívod plynu:	G20 (2H) 20 mbar
Trieda spotrebica:	3

Rozmery prívodov

Horák Priem. plovaku v 1/100 mm.
Pomocný 28

Horák Priem. privodu v 1/100 mm.
Stredne rychly 32
S trojitou korunkou 56

Plynové horáky

HORÁK	NORMÁL- NY VÜKON kW kW	ZNÍŽENHY VÜKON	NORMÁLNY VÜKON
			ZEMNHY PLYN G20 (2H) 20 mbar		Propán-bután (bután/propán) G30/G31 (3B/P) 30/30 mbar
			tryska 1/100 mm	m³/h	tryska 1/100 mm	g/h
Pomocný 1.0	0.33	70	0.095	50	73
Stredne rzychly	1.9	0.45	96	0.181	71	138
Trojtý 3.8	1.4	146	0.362	98	276

Plynové horáky G20 13 mbar - iba pre Rusko

HORÁK NORMÁLNY VÍKON kW	ZNÍZENÍ VÍKON kW	NORMÁLNY VÍKON ZEMNÍ PLYN G20 (2H) 13 mbar tryska 1/100 mm	m³/h
Pomocné	1.0	0.33	80
Stredne rychly	1.9	0.45	105
Rychly	3.8	0.75	120

OCHRANA ŽIVOTNÉHO PROSTREDIA

Symbol na výrobku alebo na jeho obale, v návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho ďalšieho zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber. Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený

environmentálne vhodným spôsobom tak, aby sa predišlo jeho negatívnym vplyvom na životné prostredie a ľudské zdravie. Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Materiál obalu
