MODE D'EMPLOI PCGH Edition F1 500W Be Quiet!

1. Introduction 16
2. Avertissements et consignes de securite 16
3. Compatibleilte 17
4. Avantages et particularites de votre nouveau bloc d'alimentation 17
5. Installation de votre nouveau bloc d'alimentation 18
6. Depistage des pannes 19
7. Accessoires 20
8. Consignes pour la gestion des dechets 20
9. Garantie constructeur 20
10. Indications legales, Copyright 21

POLSKI

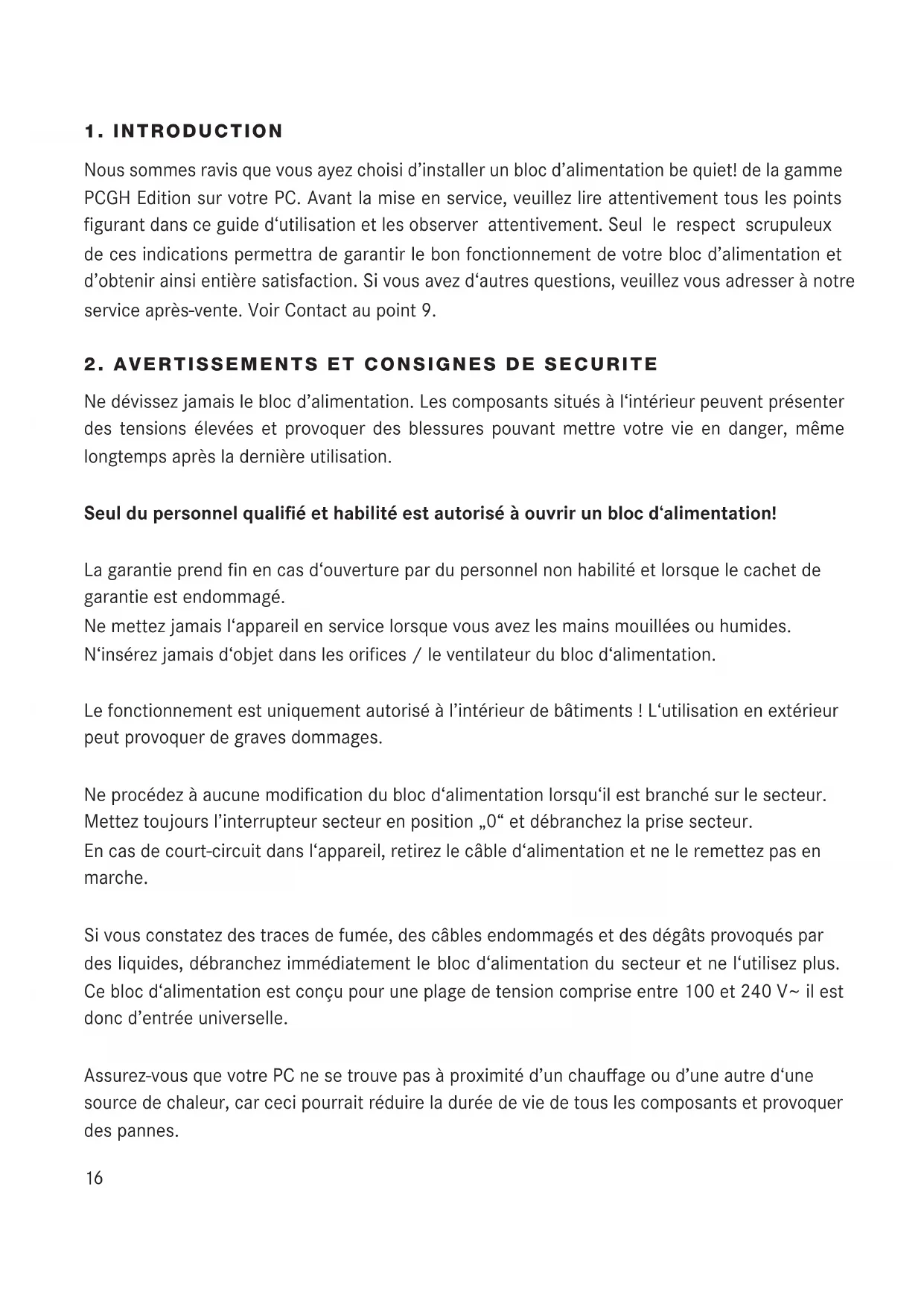

Nous sommes ravis que vous ayez besoin d'installer un bloc d'alimentation be quiet! de la gamme PCGH Edition sur votre PC. Avant la mise en service, veuilles dire attentivement tous les points figurant dans ce guide d'utilisation et les observer attentivement. Seul le respect scrupuleux de ces indications permettra de garantir le bon fonctionnement de votre bloc d'alimentation et d'obtenir ainsi entiere satisfaction. Si vous avez d'autres questions, veuilles vous adresser à notre service après-vente. Voir Contact au point 9.

2. AVENTISSEMENTS ET CONSIGNES DE SECURITE

Ne dévissez jamais le bloc d'alimentation. Les composants situés à l'intérieur peuvent partager des tensions élevées et provoquer des blessures pouvantmettre votre vie en danger, même longtemps après la dernière utilisation.

Seul du personnel qualifié et habilité est autorisé à ouvrir un bloc d'alimentation!

La garantie prend fin en cas d'ouverture par du personnel non habilité et lorsque le cachet de garantie est endommagé.

Ne mettez jamais l'appareil en service lorsque vous avez les mains mouillées ou humides.

N'insérez jamais d'objet dans les orifices / le ventilateur du bloc d'alimentation.

Le fonctionnement est uniquement autorisé à l'intérieur de batiments! L'utilisation en extérieur peut provoquer de graves dommages.

Ne procédez à aucune modification du bloc d'alimentation lorsqu'il est branché sur le secteur. Mettez toujours l'interrupteur secteur en position „0“ et débranchez la prise secteur.

En cas de court-circuit dans l'appareil, retirez le cable d'alimentation et ne le remettez pas en marche.

Si vous constatiez des traces de fumée, des cables endommagés et des dégats provoqués par des liquides, débranchez immédiatement le bloc d'alimentation du secteur et ne l'utilise plus. Ce bloc d'alimentation est conçu pour une plage de tension comprise entre 100 et 240V il est donc d'entrée universelle.

Assurez-vous que votre PC ne se trouve pas à proximé d'un chauffage ou d'une autre d'une source de chaleur, car ceci pourrait réduire la durée de vie de tous les composants et provoquer des pannes.

Assurez une ventilation suffisante dans le boîtier du PC, notamment par le biais de ventilateurs supplémentaires.

Si vous souhaitez nettoyer votre bloc d'alimentation, débranchez-le entièrement du secteur et n'utilisez pas de chiffon humide, ni de détergent. Nettoyez-le uniquement de l'extérieur, à l'aide d'un chiffon sec.

Laissez votre bloc d'alimentation s'habituer pendant une heures à la température ambiente avant de lemettre en service,afin d'éviter la formation d'eau de condensation dans le bloc d'alimentation.

3. COMPATIBILITE

Les blocs d'alimentation be quiet! PCGH Edition sont compatibles avec toutes les specifications de blocs d'alimentation et de cartes mères en cours comme par exemple : Intel ATX12V Power Supply Design Guide Version 2.3 (compatibilité descendante avec les versions V 2.01 / V 2.0). ATX System Design Guide Version 2.2 et Version 2.1, BTX Version 1.0a et l'état C6 des processeurs actuels.

4. AVANTAGES ET PARTICULARITES DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Stabilite des tensions :

La gamme PCGH Edition présente une excellente stabilité, obtenue grâce à l'utilisation de composants de très haute qualité. Les tensions de sortie sont ainsi maintainues dans des valeurs proches de la valeur optimale, ce qui est essentiel lorsque des performances élevées sont exigées.

Securite certificee TÜV :

Les blocs d'alimentation be quiet! PCGH Edition sont certifiés par le TÜV. Ils sont conformes aux exigences de sécurité électrique selon la loi sur la sécurité des matériels techniques et produits de consommation (EN60950). Les documents se trouvent à l'adresse www.tuv.com, saisissez le numéro d'identification de 10 caractères.

Economique grace a un excellent taux d'efficacite :

Les blocs d'alimentation de la gamme PCGH Edition offrent une efficacité très élevé (certification 80plus Gold), contribuant à la réduction de la consommation et des frais d'électricité.

Fonctions de sécurité :

Les blocs d'alimentation be quiet! PCGH Edition présente un niveau de protection élevé grâce à de nombreuses fonctions de sécurité. Le bloc d'alimentation s'eteint automatiquement dés que les valeurs, limites inférieures ou supérieures, sont dépassees : OCP (protection contre les surintensites), UVP (protection contre les sous-tensions), SCP (protection contre les courts-circuits), OPP (protection contre les surcharges), OTP (protection contre les temperatures tropeleves), OVP (protection contre le survoltage). Si la température du bloc d'alimentation en fonctionnement est trop élevé, il s'éteint automatiquement. Vous pouvez le remettre sous tension une fois refroidi. Veiliez à ce que le refroidissement de votre PC soit suffisant.

5. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Lisez le point „ Avertissements / consignes de sécurité ” avant derialcder à l'installation. Pour la mise en place du bloc d'alimentation sur votre PC, il vous faut un tournevis. Utilisez uniquement les vis livrées avec le produit, car elles presente le filtage requis.

Démontez tout d'abord votre ancien bloc d'alimentation. Pour ce faire, veuillez professionnelles ainsi :

1. Débranchez votre PC de toutes les sources de courant et déconnectez avec prudence tous les cables reliés au PC.
2. Ouvrez le boitier du PC et respectez, le cas échéant, les instructions du fabricant.
3. Débranche tous les connecteurs de la carte mère, ainsi que de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu'aucun connecteur de l'ancien bloc d'alimentation ne soit relié à un composant.
4. Retirez à présent les vis se trouvant à l'arrière du bloc d'alimentation et sortez-le prudemment. Pour ce faire, veillez particulièrement à ce qu'aucun cable ne soit emmélé aux composants et les endommage.

Installation de votre nouveau bloc d'alimentation be quiet! PCGH Edition :

1. Dispossez à partir le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et vissez-le solidement à la face arrêté, à l'aide des quatre vis fournies. N'appliquez pas de force excessive.
2. Branchez le connecteur 24 broches dans la fiche femelle prévue à cet effet sur la carte mère.
3. Branchez à présent le connecteur 4/8 broches, dans la fiche femelle prévue à cet effet sur la carte mère. Ce connecteur va désormais alimenter votre processeur en courant.
4. Si besoin, brancher le connecteur PCIe à votre carte graphique

6. DEPISTAGE DES PANNES

Attention :

Sur les systèmes ATX, le bloc d'alimentation reçoit un signal de la carte mère connectée sans lequel il ne peut être mis en service. Veuillez donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si la fiche de l'interrupteur d'alimentation (l'interrupteur de mise en marche se trouve généralement sur la face avant) est correctement connectée à la carte mère. Si c'est le cas, veuillez alors contrôle l'interrupteur d'alimentation (marche/arrêt) car il peut être défectueux. Vous pouvez ici utiliser l'interrupteur de réinitialisation à la place de l'interrupteur d'alimentation afin d'exclure ces risques de défauts.

Attention!

Les travaux sur les sources de courant peuvent provoquer des blessures pouvantmettre vous vie en danger. Lisezdonct attentivement le point 2- « Avertissements et consignes de sécurité » Les réparations doivent uniquement être effectuées par du personnel qualifié et habilité !

Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuilles d'abord vérifier les évventuelles sources d'erreur suivantes :

1. Vérifiez si le cable d'alimentation électrique est correctement et solidement relié au bloc d'alimentation, ainsi qu'à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d'alimentation de l'ordinateur.
2. Vérifiez si toutes les connexions ont été reliées correctement les unes aux autres et corrigez les, le cas échéant, par exemple en cas de polarité erronée.
3. Contrôlez la connexion de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, consultez le manuel de votre carte mère. Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position „l“ et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
4. Vérifiez que votre système ne présente pas d'eventuels courts-circuits ou de matériel défectueux. Pour ce faire, éteignez l'ordinateur et débranchez du système tous les apparêils qui ne sont pas nécessaires pour le démarrage de l'ordinateur. Remettez-le sous tension. Répétez cette procédure et rebranchez l'un des apparêils après chaque redémarrage, jusqu'à ce que vous ayez trouvez d'ou vient la panne apparente. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, attendez au moins cinq minutes avant de redémarrer l'ordinateur, car l'appareil est équipé d'une protection contre les surcharges.

Remarque importante :

Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement, afin d'avoir écARTÉ les problèmes mentionnés. Si les problèmes persistent, veuillez vousmettreimmédiatement en relation avec notre service après-vente.

Tous les retours entrants sont vérifiés par notre service RMA. Si un bloc d'alimentation s'avéré exempt de tout défaut, il est renvoyé au client. En outre, un montant forfaitaire de vérification peut être exigé pour les frais engendrés.

7. ACCESSORIES

Sont également fournis : cable avec terre, instructions d'utilisation, attache-cables, vis destinées à la fixation du bloc d'alimentation.

8. CONSIGNES POUR LA GESTION DES DECHETS

Les apparêils électroniques usages ne peuvent plus, selon les directives européennes, être jetés avec les déchets menagers. Ils doivent être triés. En France, il vous est interdit, au vue de la législation*, de jeter un apparéil usage avec vos ordures menagères non triées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre vos apparêils gratuitement. Il est également possible que les responsables légaux du traitement des déchets viennent ramasser les apparêils usages chez les particuliers.

• Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les apparêls électriques et électroniques usages. ** Décret n°2005-829 du 20 juillet 2005 relat à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements.

9. GARANTIE CONSTRUCTEUR

2 ans de garantie constructeur pour le consommateur final, à compter de la date du justificatif d'achat (dans le cadre d'un achat initial auprès d'un distributeur Listan autorisé). Pour faire valorir la garantie, vous devez impérativement nousprésenter votre justificatif d'achat. Veuillez donc le conserver avec soin. Si vous avez besoin d'assistance, veuillez vous adresser à notre assistance téléphonique gratuite à ce numéro :

Tél: [phone] Du lundi au vendredi de 9h00 à 17h30

E-mail du sav: [e-mail]

www.be-quiet.fr

Listan France . 65 avenue Georges Politzer . 78190 Trappes

Nos conditions générales de garantie sont applicables. Vous pouvez les consulter sur Internet à l'adresse http://www.be-quiet.net/service/fr/warranty. En cas d'assistance, les éléments suivants sont nécessaires pour l'opération ; ils figurent sur la plaque d'identification du bloc d'alimentation :

Description du modele Récédence Numéro de série
BQT F1-500W BN189	S/N (numéro voir plaque d'identification)

10. INDICATIONS LEGALES, COPYRIGHT

Copyright © Listan GmbH & Co. KG 2011. Tous droits réservés.

Veuillez observer les consignes suivantes :

1. Le contenu de tout ou partie de la presente documentation ne peut être reproduit, distribué, diffusé ou enregistré de quelques manière que ce soit sans l'autorisation préalable écrite de Listan.
2. be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la presente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
3. Listant procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserves le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la présente documentation, sans avis préalable.
4. Listan n'est enaucun cas responsable de la perte de données et de revenus, ni de tout dommage particulier, accesaire, direct ou indirect, quel qu'il soit, et qu'elle que soit son origine.
5. La presente documentation déscrit le produit sous sa forme actuelle. Listan décline toute responsabilité expressée ou tacite pour l'exactitude et l'intégrality du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un objectif défini, sauf dans les cas où la législation applicable ou la jurisprudence impose une responsabilité. Listan se réserve le droit de procéder à tout moment à des modifications de la présente documentation, sans avis préalable, ou de-retirer la documentation.
