BEDIENUNGSANLEITUNG PCGH Edition F1 500W Be Quiet!

1. Einleitung 4
2. Warnungen und Sicherheitshinweise 4
3. Kompatibilität 5
4. Vorteile und Besonderheiten ihres neuen Netzteils 5
5. Installation ihres neuen Netzteils 6
6. Fehlerbehebung 6
   7.Zubehor. 8
7. Entsorgungshinweise 8
8. Garantie, Herstellerangaben 8
9. Rechtliche Hinweise, Copyright 9

ENGLISH

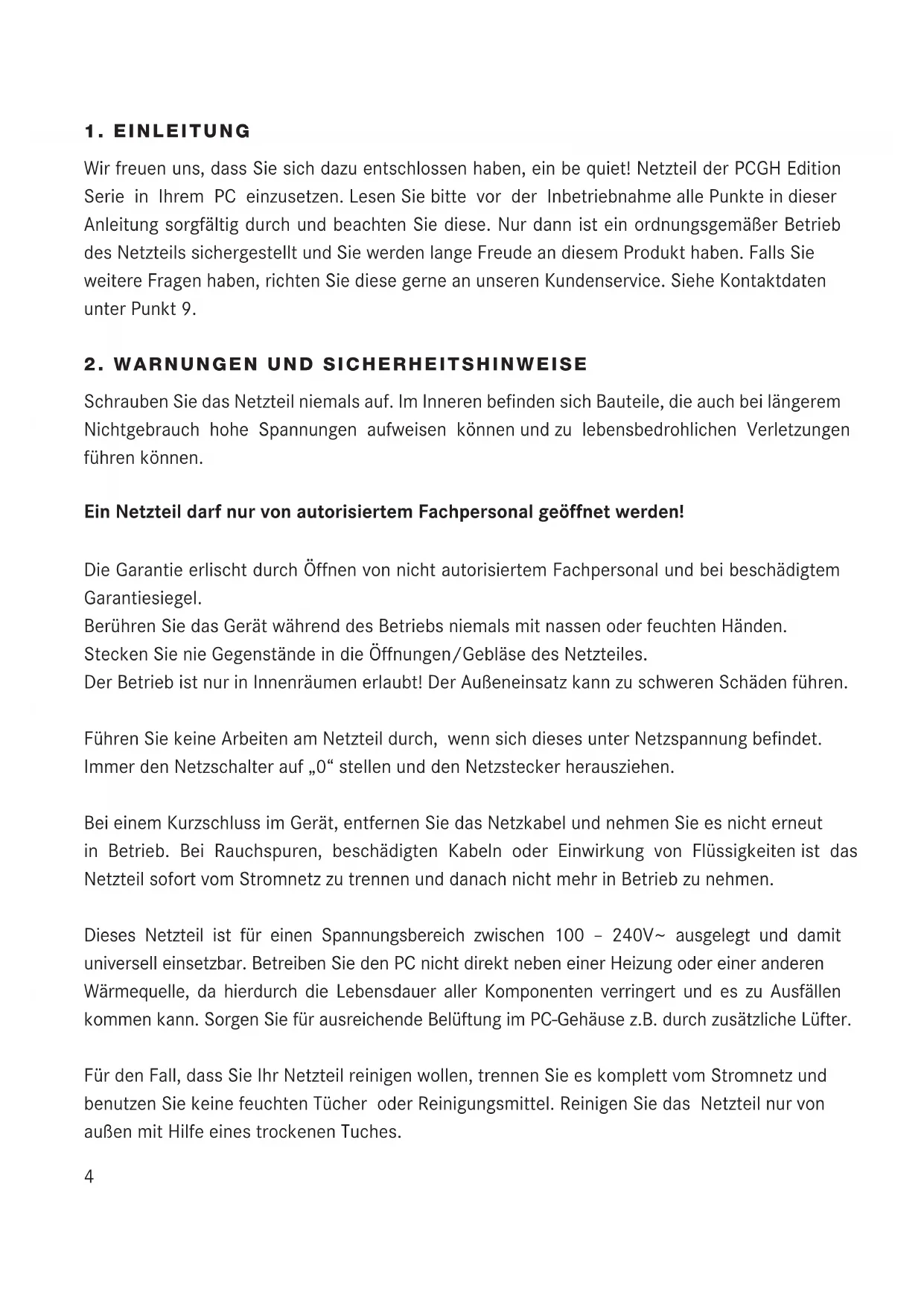

Wir freiuen uns, dass Sie sich dazu entschlossen haben, ein be quiet! Netzteil der PCGH Edition Serie in Ihrm PC einzusetzen. Lesen Sieitte vor der Inbetriebnahme alle Punkte in dieser Anleitung sorgfältig durch und beachten Sie diese. Nur dann ist ein ordnungsgemäßer Betrieb des Netzteils sichergestellt und Sie werden large Freude an thisem Produkt haben. Falls Sie weitere Fragen haben, richten Sie diese offense an unseren Kundenservice. Siehe Kontaktdaten unter Punkt 9.

2. WARNUNGEN UND SICHERHEITSHINWEISE

Schrauben Sie das Netzteil niemals auf. Im Inneren befinden sich Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen konnen und zu Lebensbedrohlichen Verletzungen führen konnen.

Ein Netzteilarf nur von autorisiertem Fachpersonal geöffnet werden!

Die Garantie erlischt durch Öffnen von nicht autorisiertem Fachpersonal und bei beschädigtem Garantiesiegel.

Berühren Sie das Gerät während des Betriebs niemals mit nassen oder feuchten Händen.

Stecken Sie nie Gegenstände in die Öffnungen/Gebäse des Netzeile's.

Der Betrieb ist nur in Innenräumen erlaubt! Der AuBeneinsatz kann zu schweren Schaden führen.

Führer Sie keine Arbeiten am Netzteil durch, wenn sich theses unter Netzspannung befindet. Immer den Netzschalter auf „0“ stellen und den Netzstecker Herausziehen.

Bei einem Kurzschluss im Gerät, entfern den Sie das Netzkabel undnehmen Sie es nicht erneut in Betrieb. Bei Rauchspuren, beschädigten Kabeln oder Einwirkung von Flüssigkeiten ist das Netzteil sofort vom Stromnetz zu trennen und danach nicht mehr in Betrieb zuernen.

Dieses Netzteil ist für einen Spannungsbereich zwischen 100 - 240V~ ausgelegt und damit universell einsetzbar. Betreiben Sie den PC nicht direkt besoin einer Hezung oder einer anderen Wärmequelle, da hierdurch die Lebensdauer aller Komponenten verringgert und es zu Ausfallen kommt kann. Sorgen Sie für ausreichende Belüftung im PC-Gehäuse z.B. durch zusätzliche Lüfter.

Für den Fall, dass Sie Ihr Netzteil reinigen wollen, trennen Sie es komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe eines trockenen Tuches.

Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden können.

3. KOMPATIBILITÄT

be quiet! PCGH Edition Netzteile sind mit allen aktuell gängigen Netzteil- sowie Mainboard-Spezifikationen kompatibel wie u.a.: Intel ATX12V Power Supply Design Guide Version 2.3 (sowie abwärtskompatibel zu V2.2 / V2.01 / V2.0). ATX System Design Guide Version 2.2 und Version 2.1, BTX Version 1.0a und dem Intel C6 Status der neusten Prozessorgeneration.

4. VORTEILE UND BESONDERHEITEN IHRES NEUEN NETZTEILS

Ökonomisch durch hohe Effizienz (Wirkungsgrad):

Die Netzeile der PCGH Edition Serie verfugen über eine sehr hohe Effizienz (80plus Gold Zertifizierung). These hilft die Stromkosten zu verringn.

TÜV geprüfte Sicherheit:

be quiet! PCGH Edition Netzteile sind vom TÜV zertifiziert. Sie erfüllen die Anforderungen an die elektrische Sicherheit nach dem Geräte- und Produktionsicherheitsgesetz (EN60950). Die Dokumente sind unter www.tuv.com nach Eingabe der 10-stelligen ID-Nr. einsebar.

Spannungsstabilität:

Die PCGH Edition Serie verfügbar über eine erstklassige Stabilität in der Spannungsvorsorgung. Dies wird durch den Einsatz von hochqualitativen Bauteilen sichergestellt. Ausgangsspannungen werden damit sehr nah am optimalen Sollwert gehalten, was weitere bei hoher Leistungsanforderung wichtig ist.

Sicherungsfunktionen:

be quiet! PCGH Edition Netzteile bieten hohe Sicherheit durch weitere Sicherungsfunktionen. Das Netzteil schaltet automatisch ab, wenn Grenzwerte über- bzw. untersritten werden. OCP (Überstromschutz), UVP (Unterspannungsschutz), SCP (Kurzschlussicherung), OPP (Überlastschutz), OTP (Temperatursicherung), OVP (Überspannungssicherung). Falls das Netzteil mit zu hoher Temperatur betrieben werden sollen, schaltet es sich automatisch ab. Sie konnen es dann nach dem Abkühlen wieder einschalten.itte vergewissern Si sieh, dass der PC mit einer ausreichenden Kuhlung ausgestattet ist.

5. INSTALLATION IHRES NEUEN NETZTEILS

Lesen Sie unbedingt den Punkt „Warnungen / Sicherheitshinweise“ durch, bevor Sie mit der Installation beginnen. Zum Einbau des Netzteils in ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die mitgelieferten Schrauben, da diese über das passende Gewinde verfügen.

Bauen Sie Ihr altes Netzteil zunachst aus. Verfahren Sie hierfür wie folgt:

1. Trennen Sie ihren PC von allen vorhandenen Stromquellen undziehen Sie alle am PC angeschlossenen Kabel vorsichtig ab.
2. Offnen Sie das PC Gehäuse und achten Sie gegebenenfalls auf die Anleitung des Herstellers.
3. Trennen Sie alle Stecker vom Mainboard und allen weiteren Komponenten, wie FDD, HDD oder optischen Laufwerken. Achten Sieitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist.
4. Nun entfernen Sie die Schrauben an der Rückseite des Netzteils und nehmen es vorsichtig heraus. Achten Sie hierbei entsprechenden darauf, dass sich keine Kabel an Komponenten verfangen und diese beschädigen.

Der Einbau Ihres neuen be quiet! PCGH Edition Netzteils:

1. Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im Gehäuse und schrauben Sie es mit den vier mitgelieferten Schrauben an der Rückseite fest. Verwenden Sie keine übermäßige Kraft.
2. Stecken Sie den 24 Pin Stecker in die vorgesehene Buchse am Mainboard.
3. Bei Bedarf stecken Sie den 4 Pin / 8 Pin Stecker, in die vorgesehene Buchse auf dem Mainboard. Diese Stecker wird ihre CPU in Zukunft zusammen mit Strom versorgen.
4. Bei Bedarf stecken sie den/die PCIe Stromstecker an ihre Grafikkarte.

6. FEHLERBEHEBUNG

Bitte beachten Sie:

Bei ATX-Systemen erhält das Netzteil zum Einsatz ein Signal vom angeschlossenen Mainboard. Nur dann kann es in Betrieb genommen werden. Daher prufen Sieitte, entweder mit Hilfe des Mainboards- oder des Gehäusehandbuches, ob der Stecker des Power Switches (Einschalttaste, befindet sich meistens an der Frontblende) korrekt am Mainboard angeschlossen ist. Ist dies der Fall, prufen Sieitte den Power (Ein/Aus-) Schalter, Denn es kommt oft vor, dass er defekt ist, so dass das Netzteil hiermit nicht gestartet werden kann. Hier konnen Sie anstelle des Power Switches den Reset Switch verwenden, um diese Fehlermöglichkeiten auszuschlieben.

Achtung!

Arbeiten an Stromquellen konnen zu Lebensbedrohlichen Verletzungen führen. Lesen Sie davon aufmerksam den Punkt 2 - „Warnungen und Sicherheitshinweise“ durch. Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden!

Wenn das System bei installmentem Netzteil nicht ordnungsgemäß Funktioniert, überprüfen Sie bereits zuerst die nachfolgend aufgeführten möglichen Fehlerursachen:

1. Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil, sowie auch zur Steckdose. Idealerweise benutzen Sie eine separate Dose nur für das Computernetzteil.
2. Prufen Sie, ob sümttliche Anschüsse korrekt miteinander verbunden wurden und korrigieren Sie diese gegebenenfalls bei z.B. Fehlpolung.
3. Kontrollieren Sie die Verbindung des Ein-/Ausschalters vom Gehäuse zum Mainboard. Halten Sie bei Bedarf das Handbuch zu Ihr dem Mainboard bereit! Schalten Sie das Netzteil ein, indem Sie den Schalter auf Position „I" stellen und den Ein-/Ausschalter am Gehäuse betätigten. Falls das Netzteil sich weiterhin nicht einschalten{lsst, fahren Sie mit dem{nachsten Punkt fort.
4. Überprüfen Sie Ihr System auf mögliche Kurzschlusses oder defekte Hardware, indem Sie den Rechner ausschalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten Sieihn wieder ein. Wiederholen Sie diesen Vorgang und schlieben Sie nach jedem Neustart eines der Geräte an, bis Sie den offensichtlichen Defekt gefunden haben. Solle das Netzteil wegen eines Kurzschlusses nicht reagieren, warten Sieitte mindestens 5 Minuten mit dem erneuten Einsatz, da das Gerät mit einem Überlastungsschutz ausgestattet ist.

Wichtiger Hinweis:

Bei einer Fehlfunktion des Netzteils vergewissem Sie sich, dass Sie diese Betriebsanleitung vollständig durchgelesen haben und die genommen Probleme ausschreiben können. Falls die Probleme weiter bestehen, setzen Sie sichitte umgehend mit unserem Kundenservice in Verbindung.

Alle eingehenden Rücksendungen werden von unserem RMA-Service geprüft. Falls sich ein Netzteil als fehlerfrei Herausstellen sollte, wird es an den Kunden zurückgeschickt. Darüber hinaus kann eine Prüfpauschale für den entstandenen Aufwand erhoben werden.

7. ZUBEHÖR

Zum Lieferumfang gehoren: Kaltgerätekabel, Bedienungsanleitung, Kabelbinder, Schrauben zur Netzteilbefestigung.

8. ENTSORGUNGSHINWEISE

Gebrauchte Elektronikgeräte)dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten Hausabfall gegeben werden. Sie müssen getrennt entsorgt werden. Das Elektro-Altgerät muss einer speziellen Sammelstelle (z.B. Recyclinghof) zugeführrt werden. Dies ist in der Regel für Sie kostenlos.

• Richtlinie 2002/96/EG des europäischen Parlaments und des Rates vom 27. Januar 2003 über Elektro-/ Elektronik-Altgeräte. Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG) vom 16. März 2005.

9. GARANTIE, HERSTELLERANGABEN

2 Jahre Herstellergarantie für Endkonsumenten (nur Ersterwerb von autorisiertem Listan-Handler), ab Datum des Kaufbelegs.

Für die Garantieabwicklung benötigen wir zwingend ihren Kaufbeleg.itte bewahren Sie thisenDMAher sorgfaltig auf.

Listan GmbH & Co. KG . Biedenkamp 3a . 21509 Glinde . Germany

Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der kostenlosen Service Hotline, Mo. - Fr. 09:00 - 17:30 Uhr

Tel.: [phone]

Fax [phone]

E-Mail: [e-mail]

Internet: www.be-quiet.de

Es gelten unsere Allgemeinen Garantiebestimmungen, die Sie unter www.be-quiet.net/service/de/warranty im Internet abrufen können. Im Service-Fall werden folgende Nummern zur Abwicklung benötigt. Sie finden diese auf dem Netzteil-Typenschild:

Modell-Bezeichnung Arti	kel-Nummer Serien-Nummer
BQT F1-500W BN189	S/N (Nummer siehe Typenschild)

10. RECHTliche HINWEISE, COPYRIGHT

Copyright © Listan GmbH & Co. KG 2011. Alle Rechte vorbehalten.

Bitte beachten Sie die folgenden Hinweise:

1. Der Inhalt dieser Dokumentationarfohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, verwielfaltigt, weitergegeben, verbreitet oder gespeichert werden.
2. be quiet! ist eine eingetragene Mark der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnte Produkte- und Firmennamen können Marken oder Handelsnahmen ihrer jeweiligen Eigentümer sein.
3. Listen entwickelt entsprechend ihrer Politik die Produkte ständig weiter. listened behält sich deshalb das Recht vor, ohne vorherige Ankündigungen an jedem der in dieser Dokumentation beschrieben Produkte Änderungen und Verbesserungen vorzunehmen.
4. Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jederwede besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
5. Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listen übernimmt weder ausdrücklich noch stillschweigend irgendeine Gewährleistung für dieichtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Marktauglichkeit und der Eignung für einen bestimmen Zweck, es sei dess, anwendbare Gesetze oder Rechtssprechung schreiben zwingend eine Haftung vor. Listan besteht sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.
