Dark Power PRO 850W - Alimentation (PC) Be Quiet! - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Puissance nominale	850W
Certification d'efficacité	80 PLUS Gold
Type de connecteurs	Modulaire, avec connecteurs ATX, PCIe, SATA et Molex
Tension d'entrée	100-240V
Fréquence d'entrée	50-60 Hz
Dimensions	150 x 160 x 86 mm
Poids	3.2 kg
Niveau de bruit	Silencieux, ventilateur de 135 mm avec contrôle de vitesse
Utilisation recommandée	Pour les PC de jeu et les stations de travail hautes performances
Garantie	5 ans
Maintenance	Vérifier régulièrement la poussière, nettoyer le ventilateur si nécessaire
Sécurité	Protection contre les surcharges, les courts-circuits et les surchauffes
Informations supplémentaires	Compatible avec les systèmes multi-GPU

FOIRE AUX QUESTIONS - Dark Power PRO 850W Be Quiet!

L'alimentation Be Quiet! Dark Power PRO 850W ne s'allume pas, que faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché à l'alimentation et à la prise murale. Assurez-vous également que l'interrupteur de l'alimentation est en position 'ON'. Si le problème persiste, essayez de tester l'alimentation avec un autre ordinateur.

Comment savoir si mon alimentation est suffisamment puissante pour mon système ?

Pour déterminer si l'alimentation est suffisante, additionnez la consommation en watts de tous les composants de votre PC (processeur, carte graphique, disques durs, etc.). Assurez-vous que la somme n'excède pas 850W. Vous pouvez également utiliser des calculateurs de puissance en ligne.

Des bruits étranges proviennent de mon alimentation Be Quiet! Dark Power PRO 850W, que faire ?

Des bruits de ventilateur peuvent être normaux, mais des bruits de cliquetis ou de grincement peuvent indiquer un problème. Vérifiez que le ventilateur n'est pas obstrué par des câbles ou de la poussière. Si le bruit persiste, contactez le support technique.

Mon PC redémarre aléatoirement, cela peut-il venir de l'alimentation ?

Oui, des redémarrages aléatoires peuvent être causés par une alimentation défaillante. Vérifiez les connexions et assurez-vous que l'alimentation est correctement dimensionnée pour votre système. Si le problème persiste, envisagez de tester avec une autre alimentation.

Comment installer l'alimentation Be Quiet! Dark Power PRO 850W dans mon boîtier ?

Commencez par retirer les panneaux latéraux de votre boîtier. Placez l'alimentation dans le compartiment dédié, avec le ventilateur orienté vers l'extérieur (ou vers le bas selon votre boîtier). Fixez-la avec les vis fournies et connectez les câbles aux composants nécessaires.

L'alimentation est-elle compatible avec ma carte mère ?

Vérifiez que votre carte mère dispose d'un connecteur d'alimentation compatible (24 broches pour ATX standard). Si votre carte mère nécessite des connecteurs supplémentaires, assurez-vous que l'alimentation Be Quiet! Dark Power PRO 850W dispose des connecteurs nécessaires.

Comment nettoyer mon alimentation Be Quiet! Dark Power PRO 850W ?

Débranchez l'alimentation et ouvrez le boîtier. Utilisez un aspirateur à faible puissance ou une bombe d'air comprimé pour enlever la poussière des grilles et du ventilateur. Ne démontez pas l'alimentation pour éviter les risques électriques.

Où puis-je trouver les spécifications techniques de mon alimentation ?

Les spécifications techniques de l'alimentation Be Quiet! Dark Power PRO 850W sont disponibles sur le site officiel de Be Quiet! dans la section des produits. Vous y trouverez des informations détaillées sur la puissance, l'efficacité et les connecteurs.

Quelle est la garantie de l'alimentation Be Quiet! Dark Power PRO 850W ?

L'alimentation Be Quiet! Dark Power PRO 850W est généralement couverte par une garantie de 5 ans. Vérifiez les conditions spécifiques sur le site de Be Quiet! ou dans le manuel d'utilisation.

MODE D'EMPLOI Dark Power PRO 850W Be Quiet!

1. Introduction 38
2. Avertissements et consignes de sécurité 38
3. Avantages et particularités 39

3.1Compatibilité 42

4.Installation de votre nouveau bloc d'alimentation 42
5. Specifications 44
6. Fonctions de sécurité 49
7. Dimensions du bloc d'alimentation 50
8. Dépistage des pannes 50
9. Accessoires 52
10. Numeros d'article et codes barres 52
11. Consignes pour la gestion des déchets 52
12. Garantie, fabricant et Copyright 53

CONTENIDO

ESPANOL

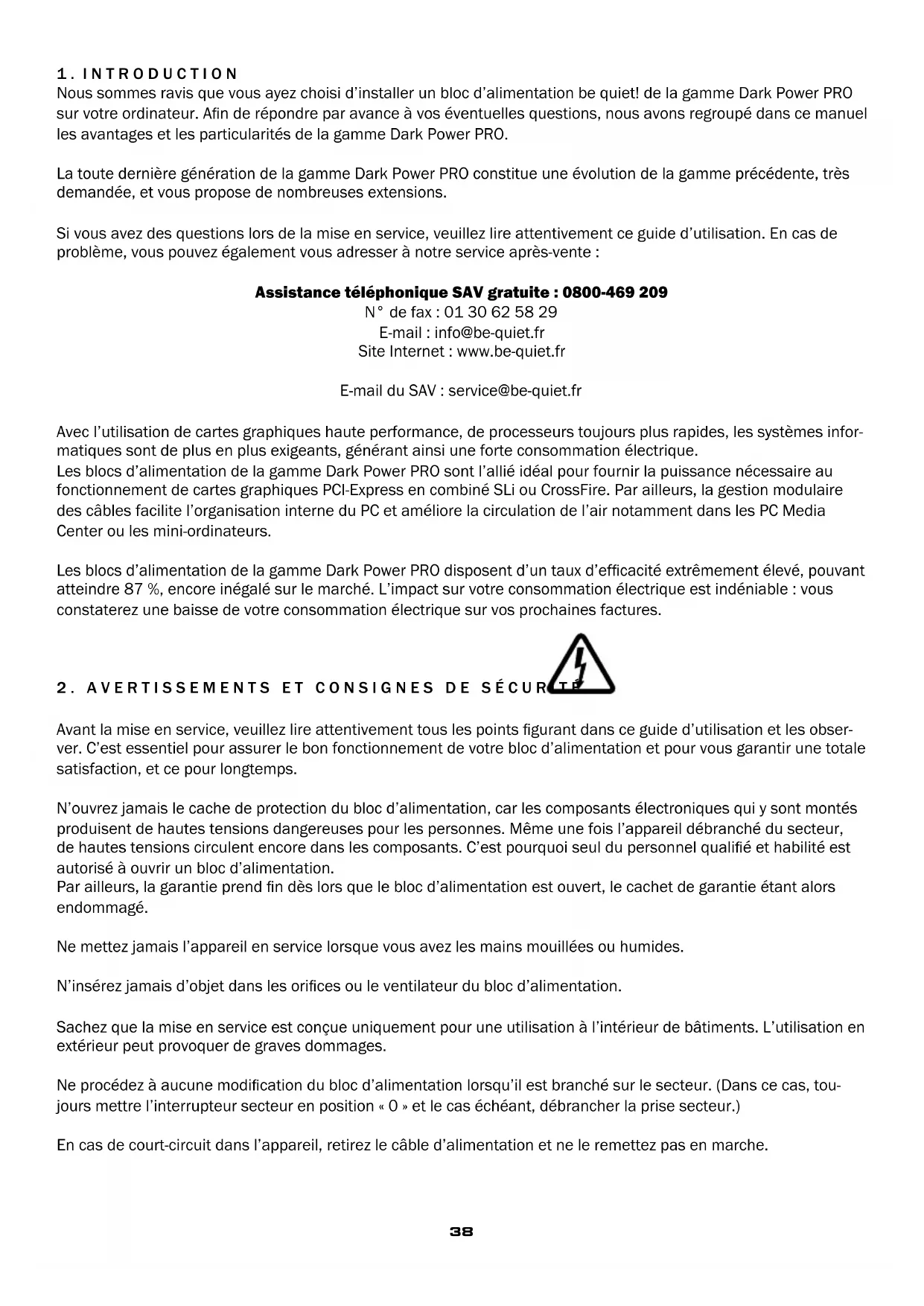

Nos sommes ravis que vous ayez choisi d'installer un bloc d'alimentation be quiet! de la gamme Dark Power PRO sur votre ordinateur. Afin de répondre par avance à vos évventuelles questions, nous avons regroupé dans ce manuel les avantages et les particularités de la gamme Dark Power PRO.

La toute dernière génération de la gamme Dark Power PRO constitue une évolution de la gamme précédente, très demandée, et vous propose de nombreuses extensions.

Si vous ave des questions lors de la mise en service, veuillez dire attentivement ce guide d'utilisation. En cas de problème, vous pouze également vous adresser à notre service après-vente :

Assistance téléphonique SAV gratuite : 0800-469 209

N° defax:0130625829

E-mail: [e-mail]

Site Internet: www.be-quiet.fr

E-mail du SAV: [e-mail]

Avec l'utilisation de cartes graphiques haute performance, de processeurs toujours plus rapides, les systèmes informatiques sont de plus en plus exigeants, générant ainsi une forte consommation électrique.

Les blocs d'alimentation de la gamme Dark Power PRO sont l'allié idéal pour fournir la puissance nécessaire au fonctionnement de cartes graphiques PCI-Express en combiné SLi ou CrossFire. Par ailleurs, la gestion modulaire des cables facilité l'organisation interne du PC et améliore la circulation de l'air notamment dans les PC Media Center ou les mini-ordinateurs.

Les blocs d'alimentation de la gamme Dark Power PRO disposent d'un taux d'efficacité extrémement élevé, pouvant atteindre 87% , encore inégalé sur le marché. L'impact sur votre consommation électrique est indéniable : vous constaterez une baisse de votre consommation électrique sur vos prochains factures.

2.2.APERTISSEMENTS ET CONSIGNES DE SECUR

Avant la mise en service, veuilles lire attentivement tous les points figurant dans ce guide d'utilisation et les observer. C'est essentiel pour assurer le bon fonctionnement de votre bloc d'alimentation et pour vous garantir une totale satisfaction, et ce pour longtemps.

N'ouvre jamais le cache de protection du bloc d'alimentation, car les composants électroniques qui y sont montés produit de haute tensions dangereuses pour les personnes. Meme une fois l'appareil débranché du secteur, de haute tensions circulent encore dans les composants. C'est pourquoi seul du personnel qualifié et habilité est autorisé à ouvrir un bloc d'alimentation.

Par ailleurs, la garantie prend fin des lors que le bloc d'alimentation est ouvert, le cachet de garantie étant alors endommagé.

Ne mettez jamais l'appareil en service lorsque vous avez les mains mouillées ou humides.

N'insérez jamais d'objet dans les orifices ou le ventilateur du bloc d'alimentation.

Sachez que la mise en service est concise uniquement pour une utilisation à l'intérieur de batiments. L'utilisation en extérieur peut provoquer de graves dommages.

Ne procédez à aucune modification du bloc d'alimentation lorsqu'il est branché sur le secteur. (Dans ce cas, trois jours doivent l'interrupteur secteur en position « 0 » et le cas échéant, débrancher la prise secteur.)

En cas de court-circuit dans l'appareil, retirez le cable d'alimentation et ne le remettez pas en marche.

Les blocs d'alimentation, ne disposant pas d'une entrée de courant alternatif universelle, ne peuvent pas etre utilisés dans tous les pays (110V!), sous peine d'être endommages.

Les blocs d'alimentation be quiet! sont concus pour une plage de tension comprise entre 100 et 240V et donc d'utilisation universelle.

Assurez-vous que votre PC ne se trouve pas directement à proximé d'un chauffage ou d'une autre source de chaleur, car ceci pourrait réduire la durée de vie de tous les composants et provoquer des pannes.

Veillez à ce qu'une ventilation suffisante, notamment par le biais de ventilateurs supplémentaires, soit prévue dans le boîtier de votre ordinateur, car le bloc d'alimentation ATX ne peut assurer seul l'évacuation de toute la chaleur produit dans le boîtier du PC.

Si you souhaitez nettoyer voire bloc d'alimentation, debranche-ile entierement du secteur et n'utilise pas de chiffon humide, ni de detergent. Nettoye-le uniquement de I'extérieur, a l'aide d'un chiffon sec.

Laissez votre bloc d'alimentation s'habituer pendant une heures à la température ambiente avant de lemettre en service, afin d'éviter la formation de condensation dans le bloc d'alimentation.

3. AVANTAGES ET PARTICULARITÉS DE VÔTURE NOUVEAU BLOC D'ALIMENTATION

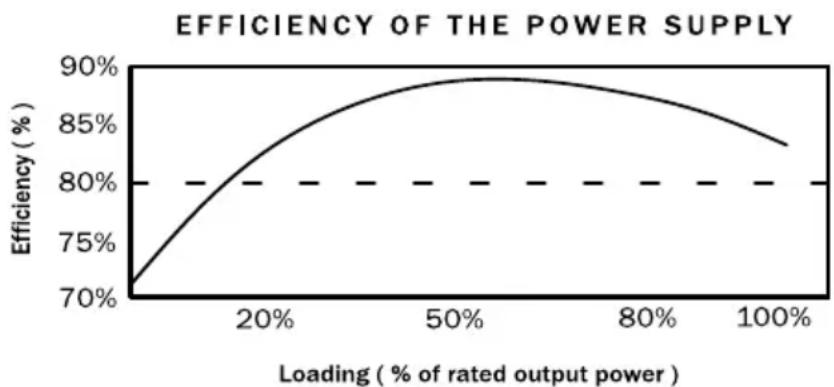

TAUX D'EFFICACITE :

Les blocs d'alimentation de la gamme Dark Power PROprésentent une efficacité très élevée, qui vous permettra, en cas d'utilisation intensive, de réduire vos frais d'électricité.

Une efficacité élevée signifie que le bloc d'alimentation est capable de convertir le courant alternatif entrant en courant continu, et ce avec très peu de déperdition de chaleur, ce qui est bénéfique pour le refroidissement du bloc d'alimentation. Les blocs d'alimentation représentant une efficacité élevée, comme c'est le cas de la gamme Dark Power PRO, fonctionnement avec un ventilateur tournant beaucoup moins rapidement, et produitant ainsi moins de bruit. Grace à cette évolution technique continue, la nuisance sonore est extrémement faible.

ÉCONOMIE:

Les blocs d'alimentation de la gamme Dark Power PRO répondent à la directive en vigueur 2002/95/UE (RoHS et DEEE) de l'Union Européenne.

Les produits be quiet! garantissant un mode de production respectueux de l'environnement et l'utilisation de matériaux qui ne contiennent pas de produits toxiques dangereux pour l'environnement. Ainsi, nous apportons, en tant que fabricant, et vous-même en tant que consommateur, une importante contribution à la protection de la planete.

STABILITE DE TENSION :

L'utilisation de composants de très haute qualité dans les blocs d'alimentation de la gamme Dark Power PRO garantissent une stabilité de première classe. Les tensions de sortie sont ainsi maintainues très proches de la valeur de consigne, ce qui est essentiel lorsque des performances élevées sont exigées.

COMMANDE DES VENTILATEURS EN FONCTION DE LA TEMPERATURE :

Les blocs d'alimentation be quiet! de la gamme Dark Power PRO utilisent une gestion précise des ventilateurs. Cet automatisme de contrôle commande non seulement le ventilateur se trouvant dans le bloc d'alimentation, mais peut aussi commander les ventilateurs du boîtier, sui sont raccordés au bloc d'alimentation. Ce système fonctionné très simplement : les ventilateurs du boîtier, équipés d'un connecteur à 3 et/ou 4 pôles, doivent être reliés au bloc d'alimentation, par leurs connexions respectives.

La rapidité des ventilateurs est réglée en fonction de la chaleur du bloc d'alimentation. Si la température augmente, les ventilateurs commencer automatiquement à tourner plusrapidement,afin d'assurer un refroidissement plus rapide et plus efficace dans le boitier. Le refroidissement rapide ainsi obtenu contribue en outre à augmenter la durée de vie de vos composants et du bloc d'alimentation.

Si vous reliez vos propres ventilateurs au bloc d'alimentation, veillez à ce qu'ils ne disposent pas de capteurs thermiques ou de potentiamétres intégrés.

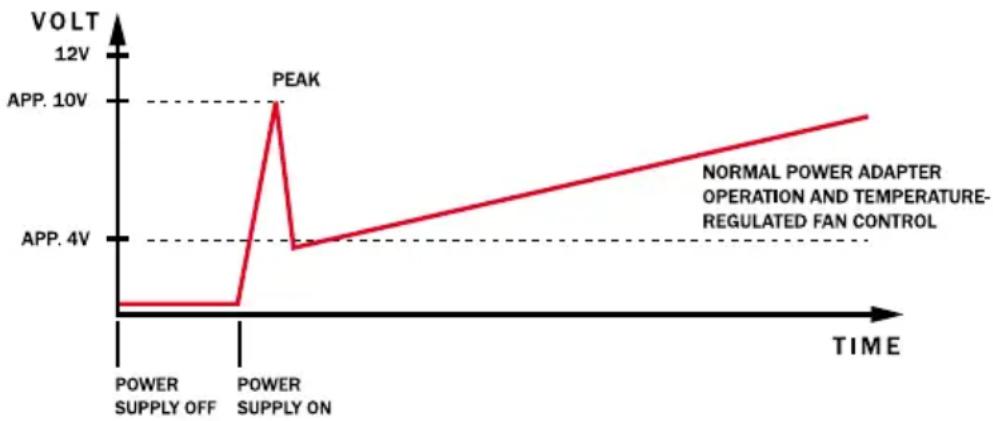

Une brève impulsion à tension élevée déclenché les ventilateurs et permet de vérifier que tous les ventilateurs du boîtier fonctionnent.

FAN CONTROL WITH A GEAR-UP IMPULSE
IMPORTANT

Branchez un seul ventilateur à l'aide de chaque cable.

SILENT WING:

Les ventilateurs montés sur les blocs d'alimentation be quiet! de la gamme Dark Power PRO sont particulièrement fiables. L'efficacité des blocs d'alimentation nécessite un faible refroidissement des composants : les ventilateurs sont de fait particulièrement silencieux. Un grand ventilateur de 120 mm est disposé sur le fond du bloc d'alimentation et assure un refroidissement optimal des composants.

CONTRôle DE LA VITESSE DE ROTATION DU VENTILATEUR (VENTILATEUR DU BLOC D'ALIMENTATION) PAR LA CARTE MÈRE :

Un cable du bloc d'alimentation permet de relier son ventilateur à votre carte mère. Vous pouvez dire le signal tachymétrique du ventilateur du bloc d'alimentation sur la carte mère (BIOS). Le cable doit être branché sur la fiche de la carte mère prévue à cet effet et peut ainsi dire la vitesse du ventilateur sur le BIOS et/ou le système d'exploitation. Consultez le manuel de votre carte mère pour savoir si vous disposez de cette fonction.

ECASO (MAINTIEN DE LA VENTILATION) :

ECASO signifie Enhanced Cooling After System Off et permet le maintain de la ventilation après arrêt de la machine. Habituellesment, lorsque le PC est mis hors tension, les ventilateurs sont également interrompus, même si l'intérieur du boîtier est encore chaud. Grâce à la commande ECASO, be quiet! a la solution à ce problème. Les ventilateurs du bloc de commande et tous les ventilateurs du boîtier reliés au bloc de commande continuènt à fonctionner pendant 3 minutes après l'extinction du système. La chaleur est évacuée du boîtier de manière rapide et efficace après le fonctionnement et n'endommage pas votre matériel.

VOS AVANTAGES SAV SUR LE NOUVEAU BLOC D'ALIMENTATION :

3 ANS DE GARANTIE :

Chaque bloc d'alimentation be quiet! Dark Power PRO neuf est livre avec une garantie de trois ans, ce qui representation un an de plus que le minimum légal.

1 AN D'ÉCHANGE SUR SITE :

À compter de la date d'achat, vous bénéficiaz pendant toute une année du service d'échange sur site, qui vous fournir un nouveau bloc d'alimentation dans un-delai de 48 heures après votre appel auprès de l'assistance téléphonique be quiet!, sur un site défini à votre convenance. (Valable uniquement pour les usagers finaux en France métropolitaine)

ASSISTANCE TELÉPHONIQUE GRATUITE :

Une assistance téléphonique gratuite est à la disposition de tous les propriétaires d'un bloc d'alimentation be quiet!, pour répondre à l'ensemble de vos questions. Appelez tout simplement le numéro 0800 469 209 pendant nos heures d'ouverture, en semaine de 9h00 à 17h30.

AVANTAGES TECHNIQUES

ATX12V VERSION 2.2:

Avec sa gamme Dark Power PRO, be quiet! propose un bloc d'alimentation qui répond à la dernière Specification ATX12V. Il offre des rails 12V séparés, qui présente des avantages pour la fiabilité de fonctionnement du système. Les modèles 450, 550 et 650 W disposent de quatre rails 12 V séparés et les modèles 750, 850, 1000 et 1200 W représentent six rails 12 V séparés.

CONNECTEUR PCI EXPRESS :

Les blocs d'alimentation de la gamme Dark Power PRO disposent d'un maximum de cinq connecteurs à 6 ou 8 broches, nécessaires pour l'utilisation de cartes graphiques PCI-Express. Chaque connecteur est constitué de 6 pôles, sur lequel deux autres broches ont été rajoutées, pour former un connecteur à 8 pôles. Les versions 1000 et 1200 W offrent en outre un cinquième connecteur à 6 pôles, qui assure le fonctionnement d'une carte graphique PhysX®.

CONNECTEUR DE CARTE MÈRE À 20/24 BROCHES :

Grace à son connecteur principal extensible de 20 à 24 broches, la gamme Dark Power PRO est également compatible en aval avec toutes les specifications en cours. Les normes prises en charge sont :

• Spécification ATX V2.2 et précédentes
• BTX V1.0a
• Cartes mères de serveur E-ATX avec connecteurs supplémentaires à 8 et 6 broches

GESTION MODULAIRE DES CÂBLES :

Le bloc d'alimentation propose une excellente connectique, garantissant aux utilisateurs les plus exigeants de pouvoir etendre les capacités de leur PC sans souci.

CONNECTEUR EPS :

Grace au deux connecteurs supplémentaires à 6 et 8 broches, les cartes mères fonctionnent en toute fiabilité.

ADAPTATEUR SERIAL ATA (SATA) :

Les blocs d'alimentation de la gamme Dark Power PRO sont équipés de connecteurs SATA. Les modèles 450 et 550 W disposent jusqu'à 7 connecteurs électriques SATA, les modèles 650 et 750 W jusqu'à 8 connecteurs électriques SATA et les modèles 850, 1000 et 1200 W possèdent de 12 connecteurs électriques SATA.

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) :

Les blocs d'alimentation be quiet! sont revêts d'un alliage spécial qui permet de réduire les interférences de manière beaucoup plus efficace que sur les blocs d'alimentation ordinaires.

3.1.COMPATIBILITE

Les blocs d'alimentation be quiet! de la gamme Dark Power PRO sont compatibles avec toutes les specifications de cartes mères actuellément disponibles, telles que :

• Intel ATX12V Power Supply Design Guide Version 2.2 (égarlement compatibles en aval avec les versions V 2.01 / V 2.0 / V 1.3)
  -ATX System Design Guide Version 2.2 et Version 2.1
• BTX Version 1.0a
• Cartes mères pour deux serveurs E-ATX par connecteur 8 broches
• EPS12V Version 2.91 (à partir de 650 W)

4. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Veuillez dire le point « Avertissements et consignes de sécurité » avant de proceder à l'installation.

Remarque : Pour la mise en place du bloc d'alimentation sur votre PC, il vous faut un tournevis. Utilisez uniquement les vis livrées avec le produit.

Demontez tout d'abord vous ancien bloc d'alimentation. Pour ce faire, veuilles proceder ainsi :

1. Débranchez vous PC de toutes les sources de courant et déconnectez avec prudence tous les cables reliés au PC.
2. Ouvrez le boitier du PC et respectez, le cas échéant, les instructions du fabricant.
3. Debranche tous les connecteurs de la carte mère, ainsi que ceux de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu'aucun connecteur de l'ancien bloc d'alimentation ne soit relié à un composant.
4. Retirez à présent les vis se trouvant à l'arrière du bloc d'alimentation et sortez-le prudemment. Pour ce faire, faites attention à ce qu'aucun cable ne soit emmélé aux composants et les endommage.

Le montage de votre nouveau bloc d'alimentation be quiet! Dark Power PRO :

1. Disposez le nouveau bloc d'alimentation à l'emplacement prévu dans le boitier et vissez-le solidement sur la face arrriere, à l'aide des quatre vis fournies. Ne forcez pas.
2. Branchez le connecteur 20/24 broches dans la fiche femelle prévue à cet effet sur la carte mère. Si vous disposez d'une connexion 24 broches, placez les quatre broches supplémentaires sur l'emplacement prévu à cet effet avant de brancher le connecteur dans la fiche femelle. En cas d'utilisation d'un connecteur 20 broches, rabattez simplement les 4 broches supplémentaires sur le côte.
3. Branchez à présent le connecteur 4 broches, également appelé connecteur P4, dans la fiche femelle prévue à cet effet sur la carte mère. Ce connecteur alimenttera également votre processeur.
4. Si vous disposez d'une carte mère complément plusieurs processeurs, il vous faudra le connecteur EPS 8 broches supplémentaire (disponible à partir de 650 W). Il vous suffit de le relier à la carte mère par la fiche femelle. Certaines cartes mères auront également besoin d'un connecteur EPS 6 broches supplémentaire.

Si c'est le cas, veuilles également brancher ce connecteur.

Remarque : Pour le branchement du connecteur EPS, veuillez respecter les instructions du fabricant de votre carte mère. Toutes les cartes mères ne disposent pas de ces connexions.

GESTION DES CÂBLES :

La gestion modulaire des cables permet desteroler les cables non utilisés ou, le cas échéant, de les rebrancher sur le bloc d'alimentation. Les cables non utilisés empêchent l'air de traverser le boitier ce qui a des conséquences négatives sur le refroidissement.

Cette gestion modulaire des cables permet de remédier à ce phénomène avec efficacité.

Remarque : Tous les câbles sont conçus de sorte qu'il soit impossible de confondre leur sens et d'échéanger les connexions. Tous les connecteurs peuvent être très facilement insérés dans les fiches fémelles. Ils y demeurent ensuite solidement, de sorte que les résistances sont très faibles. Si toutefois des problèmes devaient seprésenter, veuillez ne jamais modifier vous-même les connecteurs et les branchements des câbles. Ceci pourrait détruire définitivement le bloc d'alimentation, ainsi que d'autres composants, et annulerait la garantie.

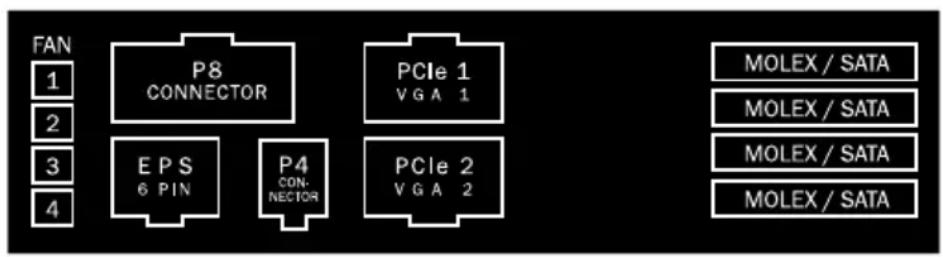

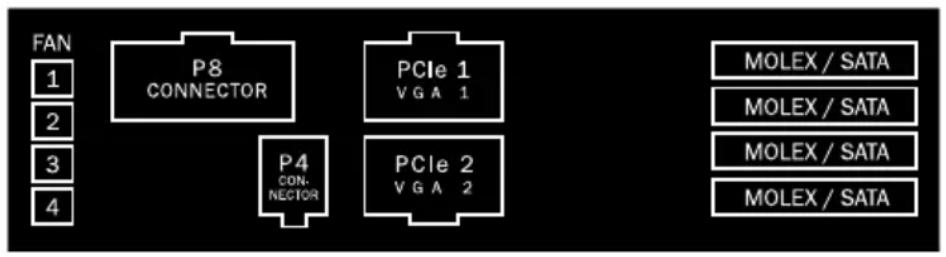

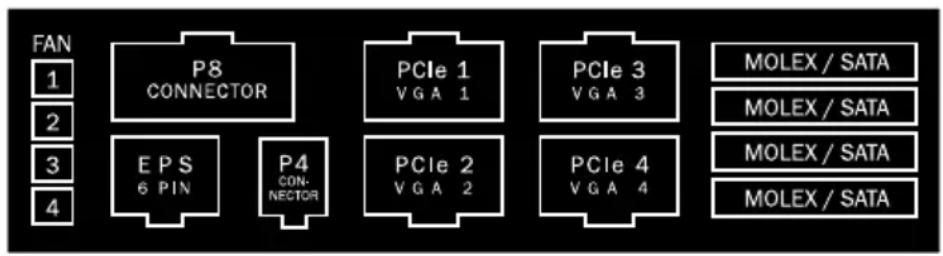

Les fiches fémelles sur le bloc d'alimentation sont disposition comme suit :

450W & 550W MODELS

650W MODEL

750W, 850W, 1000W & 1200W MODEL

FAN

Les quatre connexions de ventilateurs sont désignées par le terme FAN. Les connecteurs des ventilateurs y sont branchés. Les ventilateurs raccordés sont ensuite commandés par l'automatisation interne de contrôle.

Attention : brancher un seul ventilateur par cable !

La charge maximale totale de tous les branchements doit etre de 1,2 A / 14,4 W.

THE CONNECTEUR P8

Le connecteur P8 est requis pour les cartes mères comprant plusieurs processeurs. Il fournit aux processeurs un cable supplémentaire de 12 V, nécessaire pour assurer un fonctionnement stable.

EPS (A PARTIR DE 650 W)

Le connecteur EPS 6 broches supplémentaire est nécessaire pour les cartes mères spéciales. Ce connecteur est disponible à partir du modele 650 W.

MB

Le connecteur désigné par le sigle MB sert au cable supplémentaire de 12 V et de 5 V, afin d'assurer une(Meilleure) stabilité du système.

PCIE1 ET PCIE2

Les deux premiers connecteurs de carte graphique sont dotés d'un code couleur rouge. Ils servent à alimenter les cartes graphiques haute performance. Chaque extrémité de cable est pourvue d'un connecteur 6 broches, lequel peut être converti en deux connecteurs 8 broches par l'ajout de 2 broches.

Les deux connecteurs de carte graphique suivants sont dotés d'un code couleur vert. Ils servent à alimenter les cartes graphiques haute performance. Chaque extrémité de cable est pourvue d'un connecteur 6 broches, lequel peut être converti en deux connecteurs 8 broches par l'ajout de broches.

MOLEX ET SATA

Les quatre fiches femelles se trouvant sur le cote croit servent a brancher les cables destinés aux apparils peripériques. Vous pouvez brancher sur la connectique aussi bien des cables de disque dur que SATA. Il n'existe aucune incompatibilité.

5. SPECIFICATIONS

1. RÉGEMENTATION RELATIVE À LA TENSION

Technical Data	ATX Form Factor	ATX 12V Version 2.2
	AC Voltage	100 - 240Vac
	Frequency	50 - 60Hz
	PFC type	Active PFC
	PF value	0,99 @ 100% load
DC Output Regulation voltage	DC output	Tolerance	Control ranges
	+3,3V	+/- 5%	3,14V ~ 3,47V
	+5V	+/- 5%	4,75V ~ 5,25V
	+12V1	+/- 5%	11,4V ~ 12,6V
	+12V2	+/- 5%	11,4V ~ 12,6V
	+12V3	+/- 5%	11,4V ~ 12,6V
	+12V4	+/- 5%	11,4V ~ 12,6V
	+12V5	+/- 5%	11,4V ~ 12,6V
	+12V6	+/- 5%	11,4V ~ 12,6V
	-12V	+/- 10%	10,8V ~ 13,2V
	+5VSB	+/- 5%	4,75V ~ 5,25V

Tous les blocs d'alimentation be quiet! sont équipés de nombreuses fonctions de sécurité. Celles-ci sont conçues pour protéger l'usager, aussi bien que le bloc d'alimentation et les composants qui y sont reliés. Lorsque l'une de ces sécurités est déclenchée, dans la plupart des cas, le système redémarre ou s'éteint. Le PC doit alors immédiatement être vérifié afin de rechercher le début évientuel (cf. dépistage des pannes). La gamme Dark Power PRO dispose des fonctions de sécurité suivantes:

OCP (PROTECTION CONTRE LES SURINTENSITÉS)

Lorsque la charge dépasse la limite indiquée, le bloc d'alimentation s'eteint automatiquement.

UVP (PROTECTION CONTRE LES SOUS-TENSIONS)

Cette sécurité se déclenché lorsque la tension dans les cables tombe en-dessous d'une certaine limite. Dans ce cas également, le bloc d'alimentation s'eteint automatiquement.

OVP (PROTECTION CONTRE LES SURTENSIONS)

Cette sécurité se déclenché en cas de tension tropées traversant les cables et met le bloc d'alimentation hors tension.

SCP (PROTECTION CONTRE LES COURTS-CIRCUITS)

La protection en cas de court-circuit dans la partie secondaire du bloc d'alimentation empêche les pannes du bloc d'alimentation et de vos composants.

OTP (PROTECTION CONTRE LES TEMPERATURES TROP ELEVÉES)

Si la température du bloc d'alimentation est trop élevé, il s'éteint automatiquement. Vous pouvez le remettre sous tension une fois refroidi. Veillez à ce que le refroidissement de votre PC soit suffisant.

OPP (PROTECTION CONTRE LES SURCHARGES)

Cette sécurité se déclenché lorsque la puissance totale demandée au bloc d'alimentation est plus élevé que la charge maximale indiquée. Ceci peut survenir lorsque le bloc d'alimentation ne dispose pas d'une puissance suffisante pour le système.

Sur les systèmes ATX, le bloc d'alimentation recoit un signal de la carte mère connectée pour être mis en service. Veuillez donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si l'interrupteur marche/arrêt est correctement relié.

ATTENTION:

Les travaux sur les sources de courant peuvent provoquer des blessures pouvantmettrevoirevendanger.Si you constatez des traces de fumee,des cables endommages et des degats provoqués par des liquides,debranche le bloc d'alimentation immediatement du secteur et ne l'utilisez plus.

Ne dévissez jamais le bloc d'alimentation. Les composants internes peuvent encore désenter des tensions élevées, même après un arrêt assez long.

Veuillez laisser uniquement le personnel qualifié et habilité se charger des réparations !

Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuillez d'abord vérifier ces évén-tuelles sources d'erreur :

A. Verifiez que le cable d'alimentation électrique est correctement et solidement relié au bloc d'alimentation, ainsi qu'à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d'alimentation de l'ordinateur.
B. Verifiez si toutes les connexions ont ete reliées correctement les une aux autres et corrigez-les, le cas échéant, par exemple en cas de polarite erronee.
C. Contrôlez la connexion de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, prévoyez de consulter le manuel de votre carte mère. Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position « I » et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
D. Vérifiez que votre système ne présente pas d'eventuels courts-circuits ou de matériel défectueux. Pour ce faire, éteignez l'ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires pour le démarrage de l'ordinateur. Remettez-le sous tension. Repetez cette procédure et rebranchez l'un des appareils après chaque redémarrage, jusqu'à ce que vous ayez trouvez d'ou vient la panne supposée. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, attendez au moins cinq minutes avant de redémarrer l'ordinateur, car l'appareil est équipé d'une protection contre les surcharges.

PROBLEMES FREQUENTS :

Problème : les tensions relevantes (par le Bios) sont trop basses/elevées.

Si vous relevez les tensions du bloc d'alimentation sur le Bios de la carte mère ou sur le système d'exploitation, il est possible qu'elles soient fausses. Ceci provient de l'imprecision de mesure de la carte mère et ne reflète pasforcément la réalité.

Voues pouvez mesurer les tensions traversant le cable du bloc d'alimentation a I'aide d'un multimetre (appareil de mesure de la tension). Yous obtiendrez des mesures plus exactes. Si les cables se trouvent always en-dehors des tolerances, mettez-vous en relation avec notre service après-vente.

Problème : après le montage d'une nouvelle carte graphique, l'ordinateur ne démarre plus ou plante à la moindre occasion.

Voues avz installed une nouvelle carte graphique plus performante sur voite syste et a present, l'ordinateur ne demarre plus ou plante des la moindre surcharge. Le bloc d'alimentation est trop faible pour voite carte graphique. Veuillez consulter www.be-quiet.fr avant voite achat, afin de verifier notre configurateur, qui you recommandera le bloc d'alimentation le plus approprié.

Remarque importante :

Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement et que vous avez écartiè les problèmes qui y sont mentionnés. Si les problèmes persistent, veuillez vousmettre immédiatement en relation avec notre service après-vente.

Tous les retours entrants sont vérifiés par notre service RMA. Si un bloc d'alimentation s'avéré exempt de tout défaut, il est renvoyé au client. En outre, un montant forfaitaire de vérification est exigé pour les frais engendrés.

Le service d'échange sur site durant la première année suivant la date d'achat se déroule ainsi :

Veuillez tout d'abord appeler l'assistance téléphonique de be quiet!, afin de valider la panne et d'organiser l'échange. L'autorisation d'échange est ensuite accordée et le nécessaire est fait pour y procédér.

Voici ce dont nous avons besoin de votre part en cas d'échange sur site :

Il nous faut une copie de votre justificatif d'achat et une description précise de la panne, que vous pouvez nous adresser par fax, e-mail ou par courrier. Vous receivez ensuite un nouveau bloc d'alimentation de notre part. Lors de la livraison du nouveau bloc d'alimentation, veuillez remetre au livreur le bloc d'alimentation defectieux, afin de le renvoyer à Listan. Vous garderez l'ensemble des accessoires que vous avez déjà en votre possession.

9. ACCESSORIES

Le bloc d'alimentation est livre avec les câbles de branchement de la gestion des câbles, mais aussi avec les accessoires suivants :

• Câble avec terre
• Instructions d'utilisation
• Attache-cables
• Vis destinées à la fixation du bloc d'alimentation

10. N U MÉ ROS D'ARTICLE ET CODES BARRES

BN071-BQT P7-Pro 450W

BN072-BQT P7-Pro 550W

BN073 - BQT P7-Pro 650W

BN074-BQT P7-Pro 750W

BN075-BQT P7-Pro 850W

BN076-BQT P7-Pro 1000W

BN077-BQT P7-Pro 1200W

11. CONSIGNES POUR LA GESTION DES DÉCHETS

Les apparêils électriques et électroniques usages ne peuvent plus, selon les directives européennes*, être jetés avec les déchets menagers. Ils doivent être triés.

Contribuez you also a protection de l'environnement et veiliez a eliminer l'appareil que you ne souhaitez plus utiliser dans le cadre des systèmes de tri des déchets.

En France, il vous est interdit, au vue de la législation**, de jeter un apparéil usage avec vos ordures menagères non triées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre gratuitelement les valeurs des foyers privés. Il est également possible que les responsables légaux du traitement des déchets viennent ramasser les apparéils usages chez les particuliers.

Veuillez vous renseigner sur votre calendrier local de ramassage des déchets ou, auprès de votre administration municipale, sur les possibités prévues dans votre quartier pour la restitution ou la collecte des appeareils usages.

• Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les apparciels électriques et électroniques usages
  ** Décret n°2005-829 du 20 juillet 2005 relat à la composition des équipements électriques et Electroniques et à l'élimination des déchets issus de ces équipements.

12. GARANTIE, FABRICANT ET COPYRIGHT

• Garantie de 3 ans
  1 an d'échange sur site
• Échange gratuite sur site dans un-delai de 48 heures (Valable pour les usagers finaux, en France métropolitaine)

Si vous avez encore des questions sur nos produits, veuillez vous adresser à notre assistance téléphonique gratuite à ce nombre :

0800 469 209

Du lundi au vendredi de 9h00 à 17h30

Listan France

65 avenue Georges Politzer

78190 Trappes

Pour les clients résident en-dehors de France: [phone]

E-mail du SAV : [e-mail]

Copyright © Listan GmbH & Co. KG 2007. Tous droits réservés.

Veuillez observer les consignes suivantes :

1. Le contenu de tout ou partie de la presente documentation ne peut être reproduit, distribué, diffusé ou enregistré de chaque manière que ce soit sans l'autorisation préalable écrite de Listan.
2. be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la presente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
3. Listant procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserves le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la présente documentation, sans avis préalable.
4. Listan n'est enaucun cas responsable de la perte de donnees et de revenus, ni de tout dommage particulier,
   accessoire, direct ou indirect,quel qu'il soit,et qu'elle que soit son origine.
5. La presente documentation déscrit le produit sous sa forme actuelle. Listan décline toute responsabilité expressée ou tacite pour l'exactitude et l'intégrality du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un objectif défini, sauf dans les cas où la législation applicable ou la jurisprudence impose une responsabilité. Listan se réserve le droit de procéder à tout moment à des modifications de la présente documentation, sans avis préalable, ou de retarder la documentation.

1. INTRODUCTION
