Ranger (2016) - Automobile FORD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automobile (pick-up)
Marque	Ford
Modèle	Ranger (2016)
Année	2016
Carburant	Diesel ou Essence selon version
Motorisations disponibles	2.2L Duratorq-TDCi Diesel, 3.2L Duratorq-TDCi Diesel, 2.5L Duratec-HE Essence
Transmission	Manuelle 6 vitesses ou automatique ; 4x2 ou 4x4 avec gamme basse
Nombre de places	5 (cabine double)

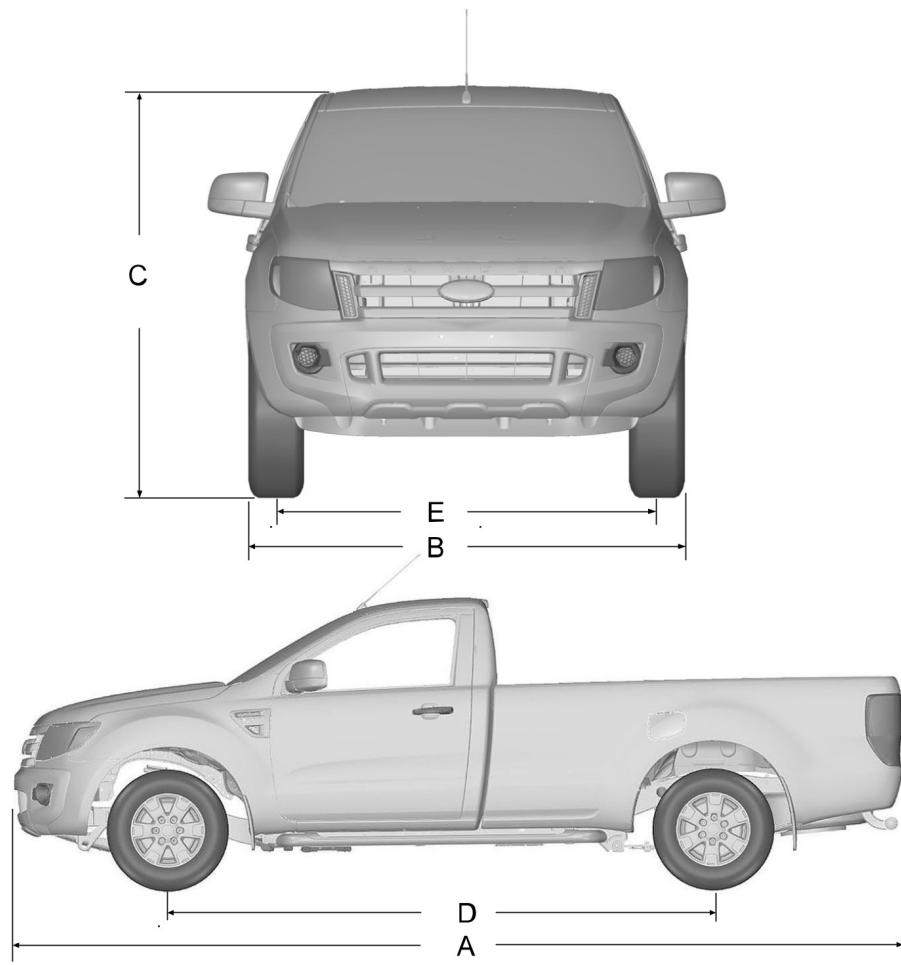

Dimensions (L x l x h)	Environ 5359 x 1850 x 1815 mm
Empattement	Environ 3220 mm
Poids à vide	Environ 2000 kg (selon version)
Capacité du réservoir	Environ 80 L
Sécurité active	ABS, ESP, contrôle de descente (HDC), aide au démarrage en côte, différentiel arrière verrouillable électronique
Sécurité passive	Airbags frontaux, airbag genoux conducteur, airbags latéraux avant, airbags rideaux, ceintures avec prétensionneurs
Système audio	Autoradio avec CD, MP3, USB, AUX, Bluetooth, commandes au volant
Climatisation	Manuelle ou automatique
Navigation	Système d'aide à la navigation optionnel (carte SD)
Éclairage	Phares automatiques, antibrouillards avant/arrière, éclairage d'accompagnement
Confort	Sièges chauffants, lève-vitres électriques avec anti-pincement, rétroviseurs électriques chauffants, régulateur de vitesse
Entretien courant	Vidange huile moteur, filtre à carburant, filtre à particules diesel, liquide de refroidissement, freins
Pièces détachées	Recommandation de pièces et accessoires Ford d'origine
Manuel utilisateur	274 pages, couvre toutes les fonctions et entretien

FOIRE AUX QUESTIONS - Ranger (2016) FORD

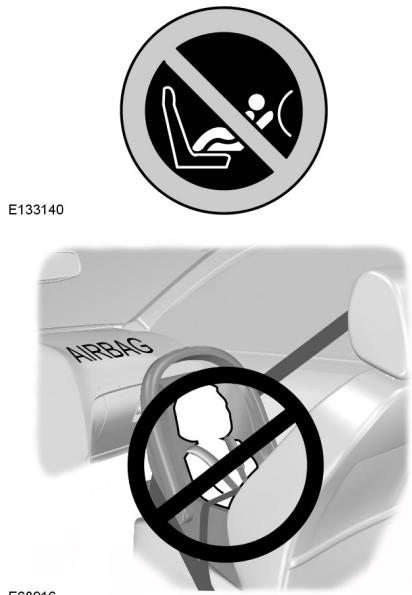

Comment désactiver l'airbag passager pour installer un siège enfant dos à la route ?

Utilisez le commutateur à clé situé dans la boîte à gants. Tournez-le sur la position A (désactivé). Le témoin de désactivation s'allume. Assurez-vous de réactiver l'airbag (position B) lorsque le siège enfant est retiré.

Comment programmer une nouvelle télécommande ?

Mettez le contact en position II quatre fois en six secondes, puis coupez le contact. Un signal sonore indique que la programmation est possible. Appuyez sur un bouton de la nouvelle télécommande dans les 10 secondes. Un signal sonore confirme. Répétez pour chaque télécommande (max 8).

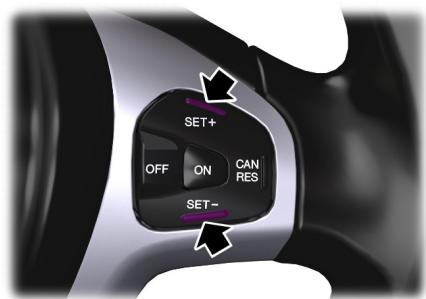

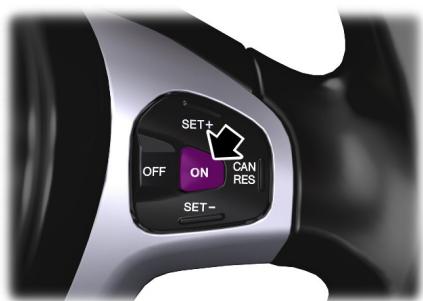

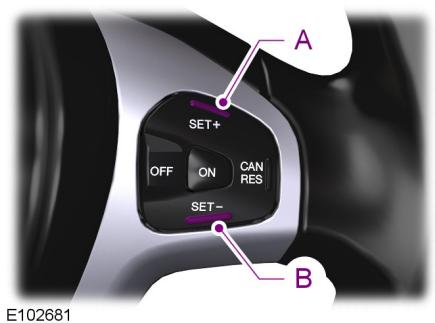

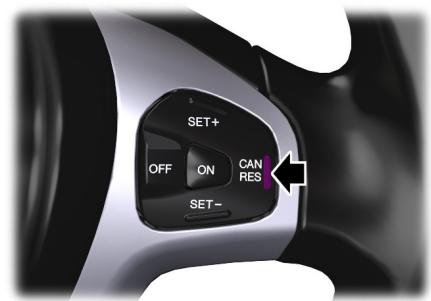

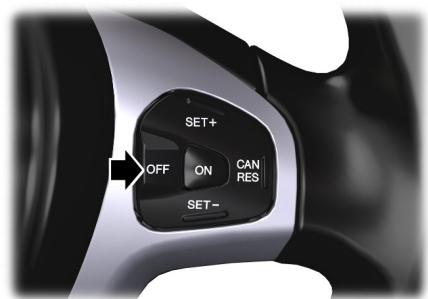

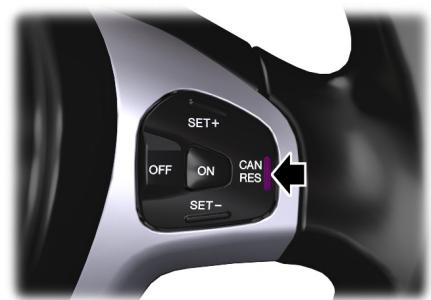

Comment utiliser le régulateur de vitesse ?

Appuyez sur la touche ON du régulateur. Roulez à la vitesse souhaitée, puis appuyez sur SET+. Le témoin s'allume. Pour modifier, utilisez RES/+ ou SET/-. Pour annuler, appuyez sur CANCEL ou freinez. Pour désactiver, appuyez sur OFF.

Comment activer le contrôle de descente (HDC) ?

Appuyez sur le bouton HDC sur la planche de bord. Le témoin s'allume. Maintenez une vitesse inférieure à 30 km/h. Le système freine automatiquement en descente. Vous pouvez régler la vitesse avec les touches RES/+ et SET/-.

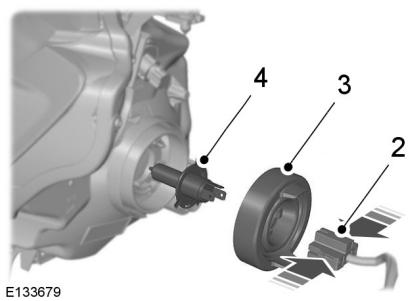

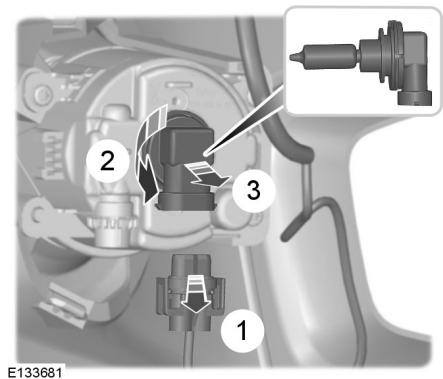

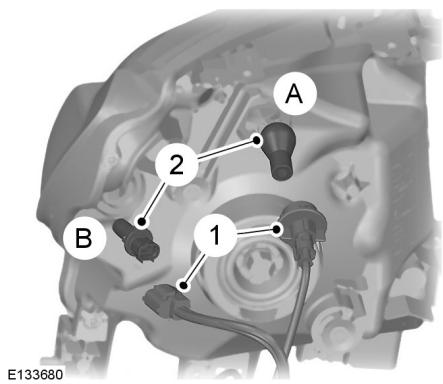

Comment remplacer une ampoule de phare (feux de route/croisement) ?

Ouvrez le capot, débranchez le connecteur, retirez le soufflet en caoutchouc, libérez le clip élastique et remplacez l'ampoule (type H4 55/60W). Ne touchez pas le verre de l'ampoule. Réinstallez en ordre inverse.

Comment vidanger le séparateur d'eau du filtre à carburant (moteur diesel) ?

Ouvrez le capot, localisez le séparateur d'eau sur le filtre à carburant. Placez un récipient sous la purge. Desserrez la vis de vidange (ou le bouchon) jusqu'à ce que l'eau s'écoule. Refermez dès que du carburant propre sort. Consultez la notice pour l'emplacement exact.

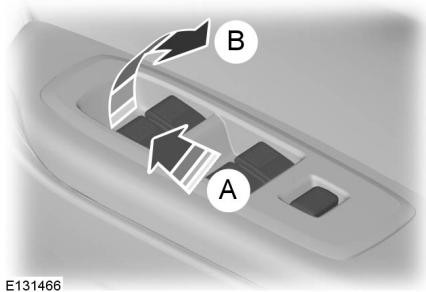

Comment réinitialiser les lève-vitres électriques après un débranchement de la batterie ?

Fermez complètement la vitre en maintenant le commutateur vers le haut pendant une seconde supplémentaire. Relâchez, puis soulevez à nouveau pendant une seconde jusqu'à entendre un déclic. Ouvrez la vitre et testez la fermeture automatique. Répétez pour chaque vitre.

Comment utiliser le système de navigation (si équipé) ?

Insérez la carte SD dans le lecteur. Appuyez sur le bouton NAV. Utilisez la molette pour sélectionner une destination via le menu. Le système calcule un itinéraire. Vous pouvez ajouter des étapes ou choisir des options d'itinéraire (autoroute, péage, etc.).

Comment connecter un téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone. Sur l'autoradio, allez dans le menu Téléphone, puis Rechercher. Sélectionnez votre téléphone dans la liste. Entrez le code PIN affiché à l'écran ou confirmez. Une fois connecté, vous pouvez passer des appels et écouter de la musique.

Que faire si le témoin de pression d'huile s'allume pendant la conduite ?

Arrêtez le véhicule dès que possible et coupez le moteur. Vérifiez le niveau d'huile moteur à l'aide de la jauge. Si le niveau est bas, faites l'appoint. Si le niveau est correct mais le témoin reste allumé, ne reprenez pas la route et faites contrôler le système par un technicien.

MODE D'EMPLOI Ranger (2016) FORD

FORD RANGER Manuel du conducteur

Ford

Les informations de cette publication étaient exactes au moment de la mise sous presse. Dans le cadre de notre développement continu, nous pouvons réserver le droit de modifier les spécifications, la conception ou les équipements à tout moment, et ce sans préavis ni obligation. Aucune partie de ce document ne peut être reproduite, transmise, stockée dans un système d'extraction ni traduite dans une langue quelconque, sous quelque forme et par quelque moyen que ce soit, sans notre accord écrit. Sauf erreurs et omissions.

Tous droits réservés.

Numéro de pièce : AB39120609CA (CG3575fr) 06/2012 20120927143858

Introduction

À propos de ce manuel. 7

Glossaire des symboles. 7

Recommandations pour les pièces de rechange 8

Bref aperçu

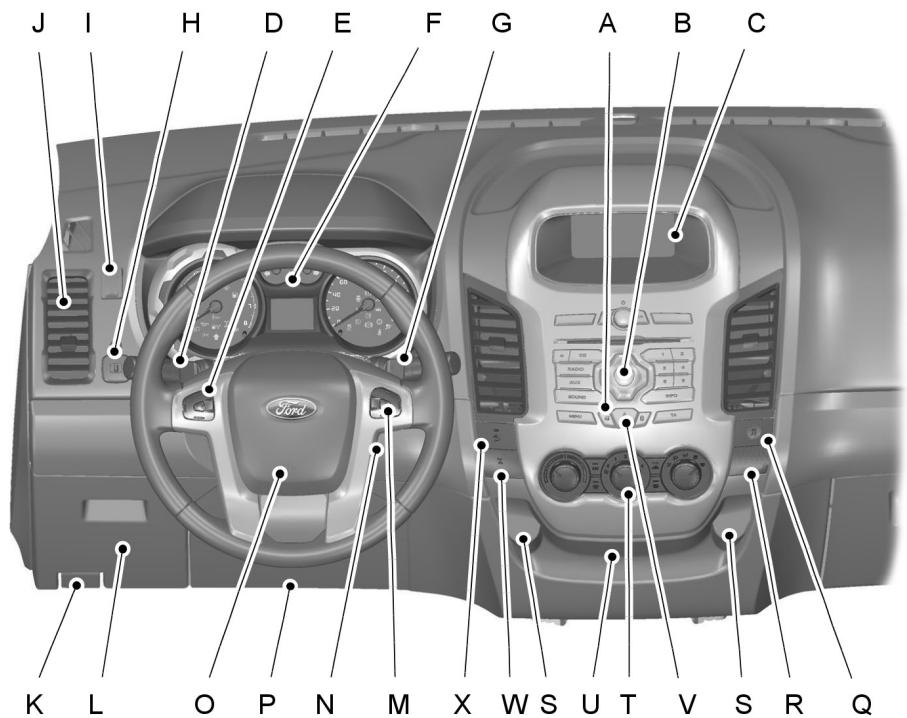

Bref aperçu. 9

Sécurité des enfants

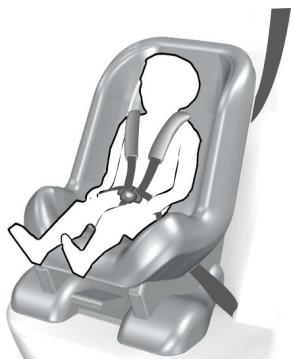

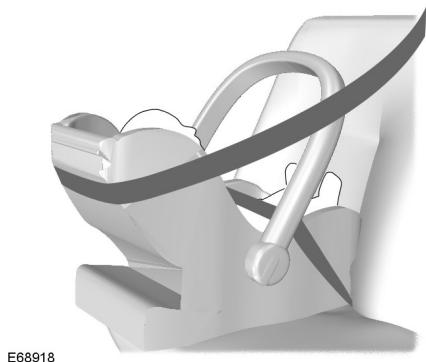

Sièges de sécurité infantile. 16

Positionnement du siège de sécurité enfant. 17

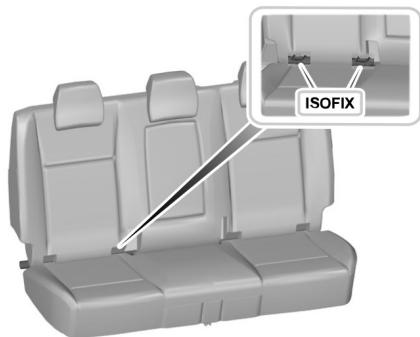

Points d'ancrage ISOFIX. 20

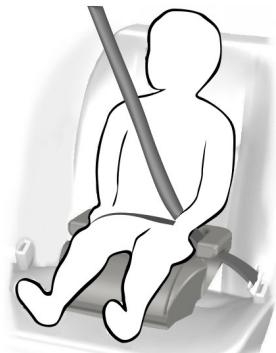

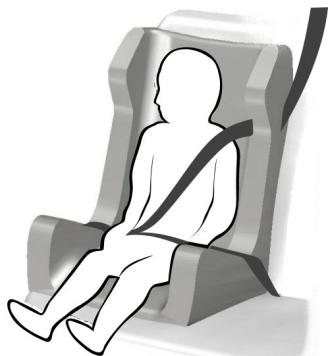

Sièges réhausseurs. 21

Sécurités enfants. 22

Protection des occupants

Principes de fonctionnement. 23

Bouclage des ceintures de sécurité.....25

Réglage en hauteur des ceintures de sécurité 26

Rappel de bouclage de ceinture de sécurité. 26

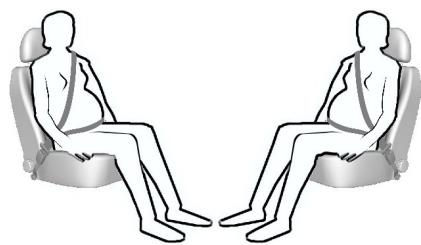

Utilisation des ceintures de sécurité par les femmes enceintes. 26

Désactivation du coussin gonflable passager. 27

Clés et télécommandes

Informations générales sur les fréquences radio. 29

Programmation de la télécommande. 29

Remplacement de la pile de la télécommande. 30

Serrures

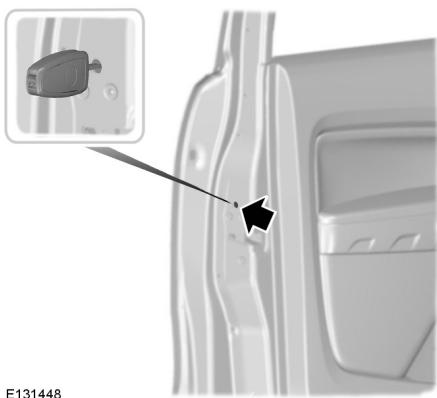

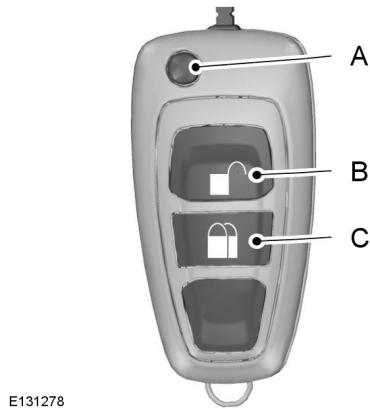

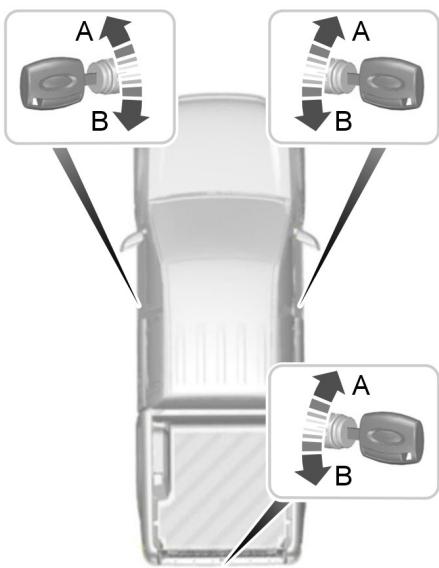

Verrouillage et déverrouillage. 31

Ouverture et fermeture globales. 34

Système d'immobilisation

Principes de fonctionnement. 36

Clés codées 36

Armement du système d'immobilisation du moteur. 36

Désarmement du système d'immobilisation du moteur............36

Alarme

Principes de fonctionnement. 37

Armement de l'alarme. 38

Désarmement de l'alarme. 38

Volant de direction

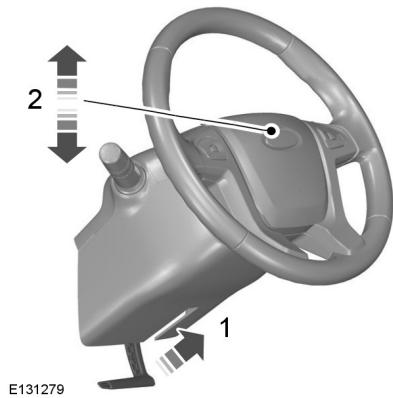

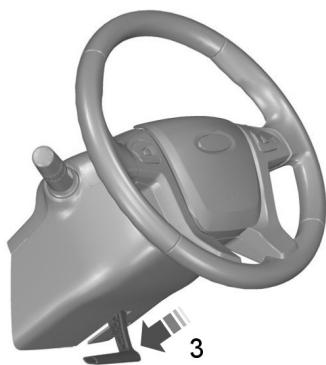

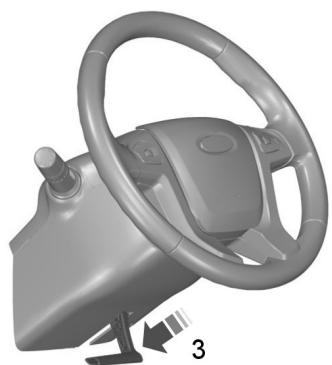

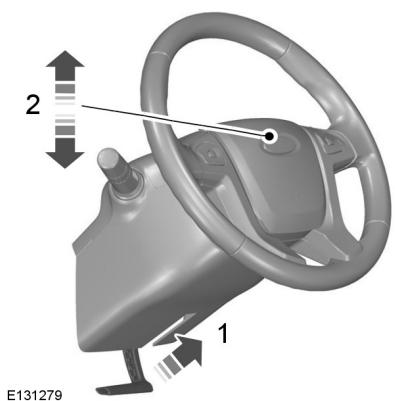

Réglage du volant. 39

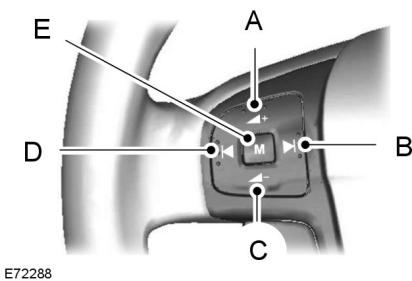

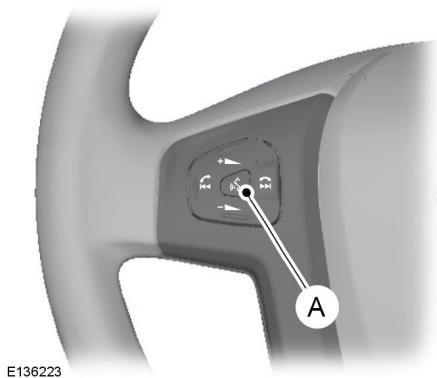

Commandes audio. 39

Commande vocale. 40

Essuie-glaces/lave-glaces

Essuie-glaces de pare-brise. 41

Essuie-glace à activation automatique. 41

Lave-glaces de pare-brise. 42

Contrôle des balais d'essuie-glaces. 42

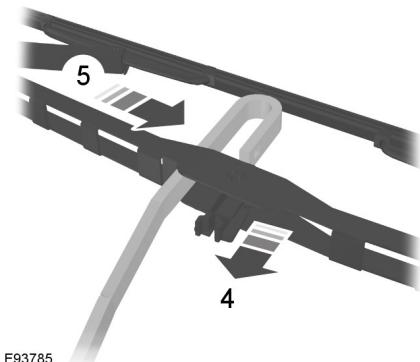

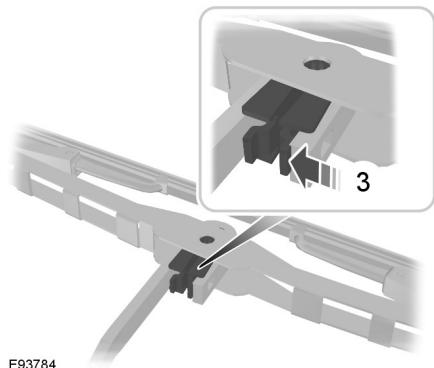

Remplacement des balais d'essuie-glaces. 43

Éclairage

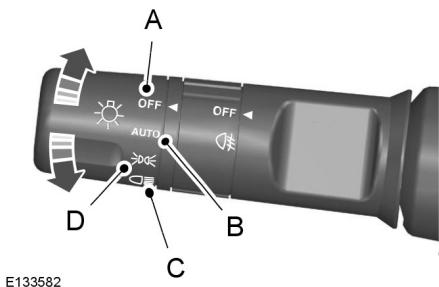

Commandes d'éclairage. 45

Allumage automatique des phares. 46

Antibrouillards. 47

Feux arrière de brouillard. 47

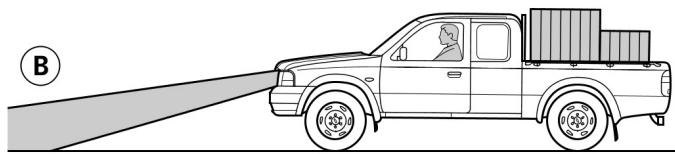

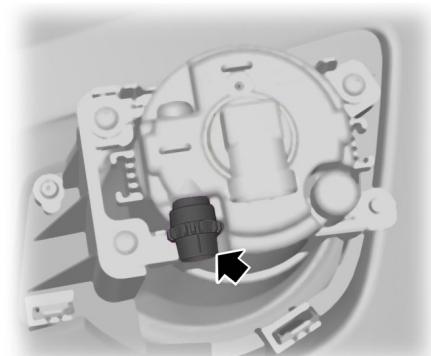

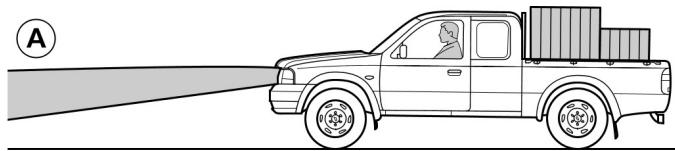

Réglage en hauteur du faisceau des projecteurs. 48

Feux de détresse. 49

Clignotants. 49

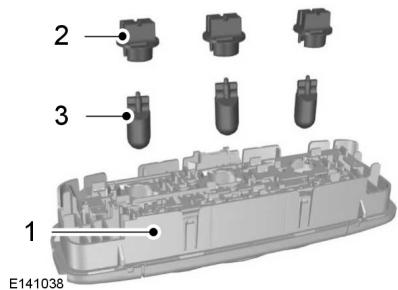

Éclairage intérieur. 49

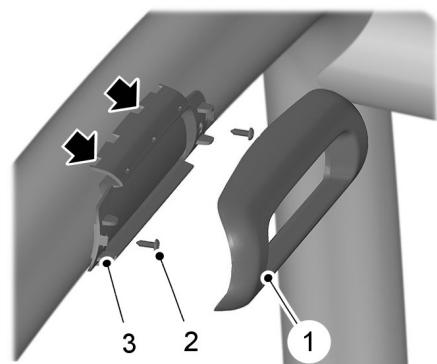

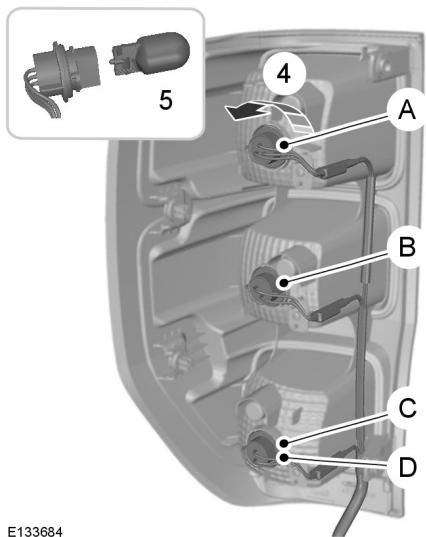

Remplacement d'une ampoule. 50

Tableau de spécifications des ampoules. 56

Vitres et rétroviseurs

Lève-vitres électriques. 58

Rétroviseurs extérieurs. 60

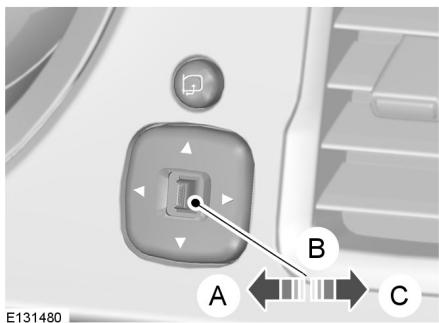

Rétroviseurs extérieurs à réglage électrique. 60

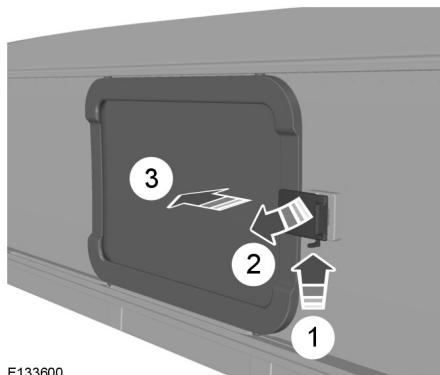

Vitres coulissantes. 61

Combiné des instruments

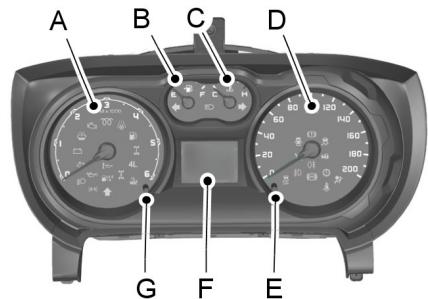

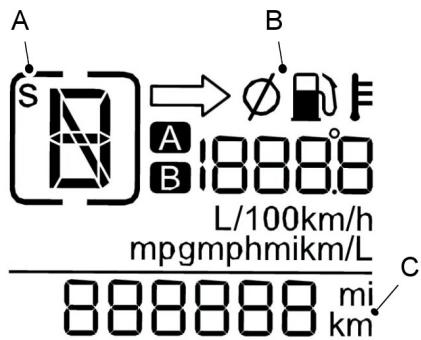

Instruments. 62

Témoins d'avertissement et indicateurs. 62

Signaux sonores et indicateurs. 66

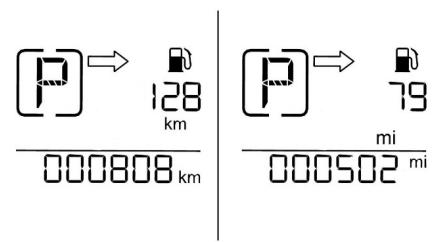

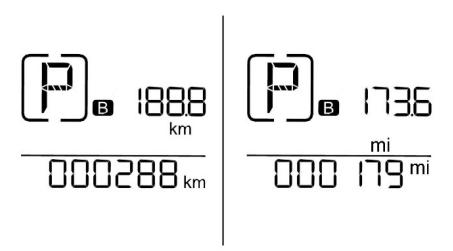

Affichages d'informations

Généralités. 69

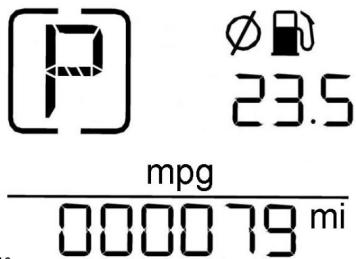

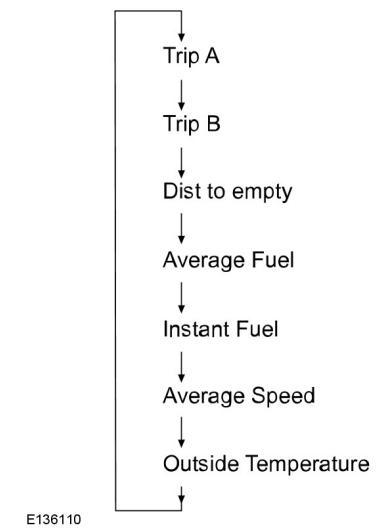

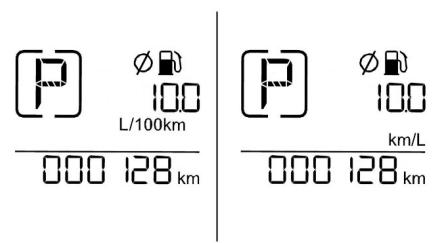

Ordinateur de bord. 69

Réglages personnalisés. 72

Contrat de licence d'utilisateur final

Principes de fonctionnement. 73

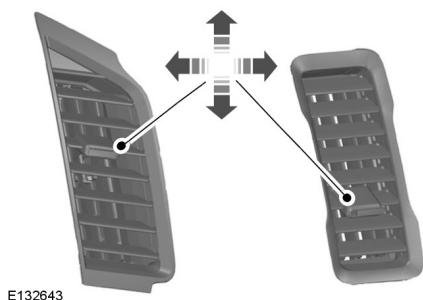

Ouies d'aération 73

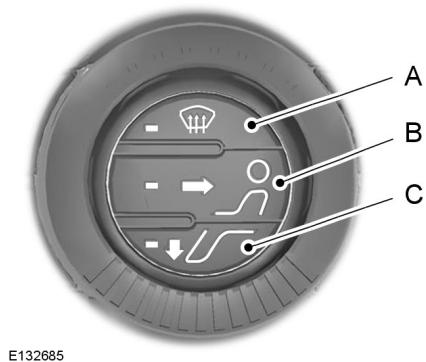

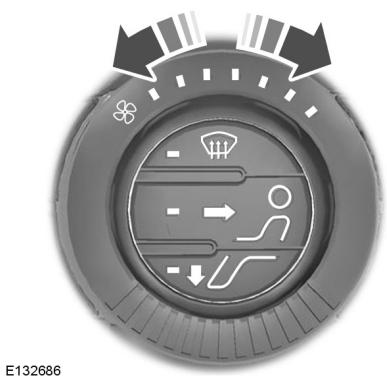

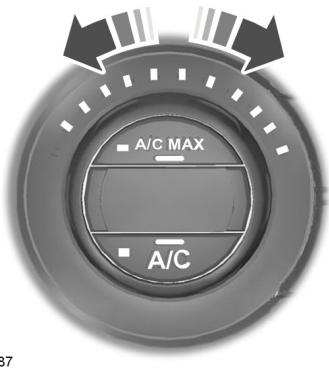

Climatisation manuelle. 74

Climatisation automatique. 76

Vitres chauffantes et rétroviseurs chauffants. 79

Sièges

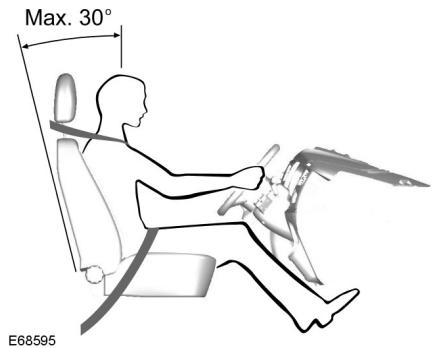

S'asseoir dans la position correcte......80

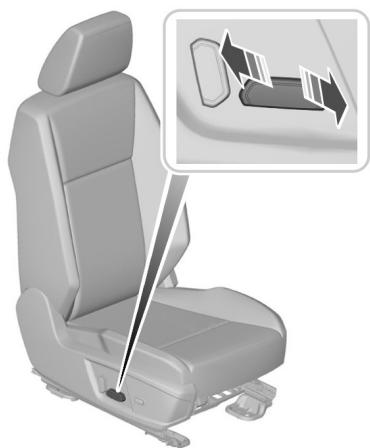

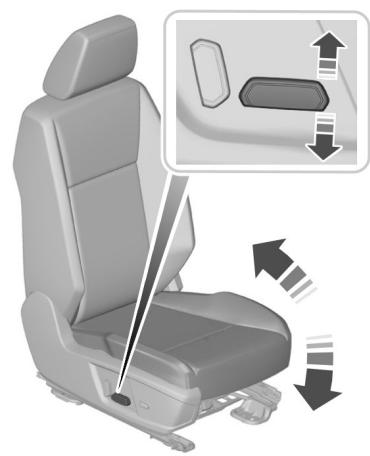

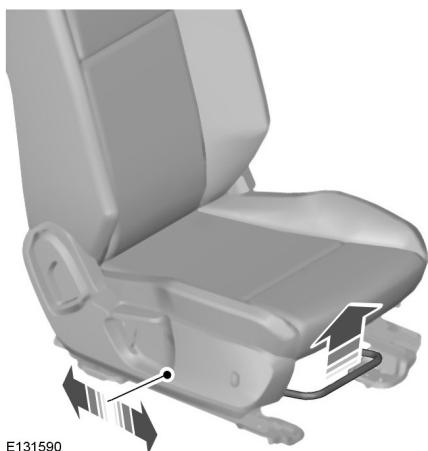

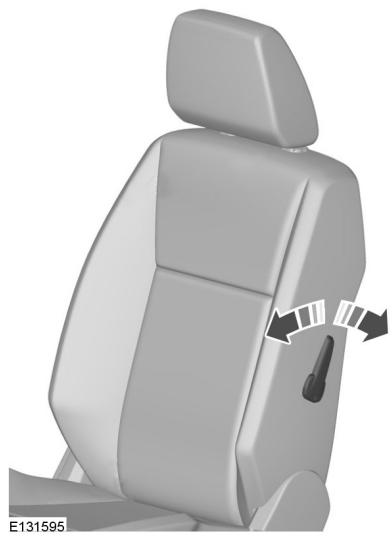

Sièges avant. 80

Appuis-tete. 84

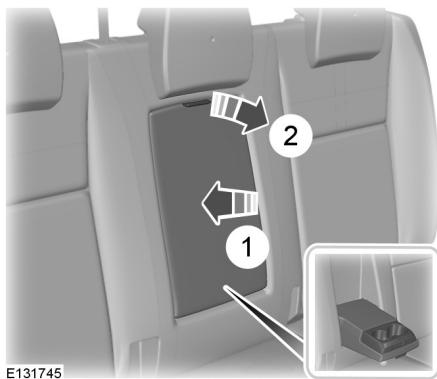

Sièges arrêté 85

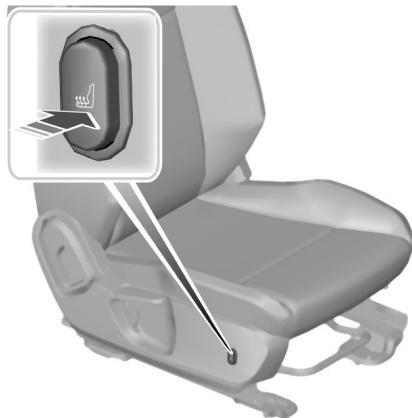

Sièges chauffants. 86

Fonctions de comport

Montre de bord. 87

Réglage de l'intensité d'éclairage du combiné des instruments. 87

Allume-cigares. 87

Cendrier. 87

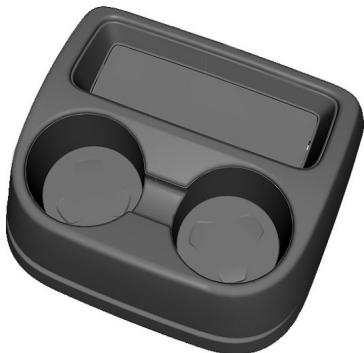

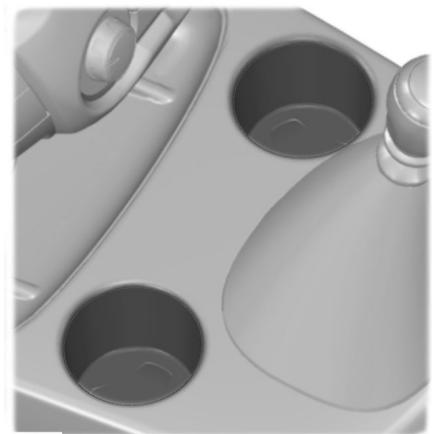

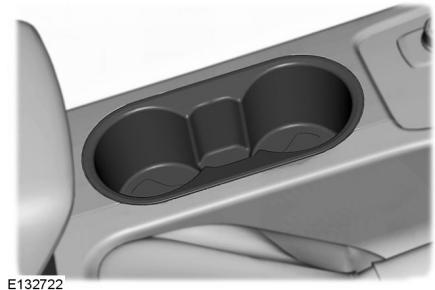

Points d'alimentation auxiliaire. 88 Porte-gobelets. 88 Porte-verre. 89 Casiers de rangement. 89 Prise d'entrée auxiliaire. 90 Port USB. 90 Boîte à gants réfrigérée. 90 Tapis de sol. 91

Démarrage et arrêt du moteur

Généralités 92 Commutateur d'allumage. 92 Verrou de direction. 92 Démarrage d'un moteur à essence......92 Démarrage d'un moteur diesel. 93 Filtre à particules diesel. 94 Mise à l'arrêt du moteur. 95

Carburant et ravitaillement

Précautions de sécurité. 96 Qualité du carburant - Essence. 96 Qualité du carburant - Diesel. 96 Convertisseur catalytique. 97 Trappe du réservoir de carburant....97 Ravitaillement. 99 Consommation de carburant. 99 Spécifications techniques. 100

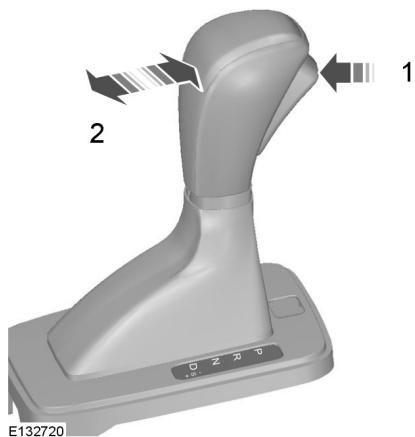

Transmission

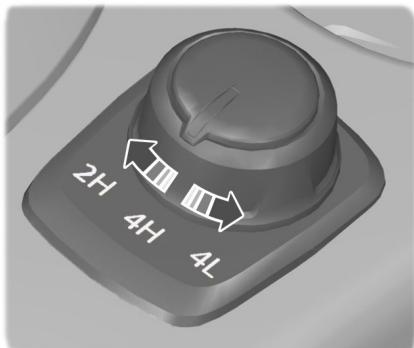

Boîte de vitesses manuelle. 102 Quatre roues motrices. 102 Différentiel de verrouillage électronique. 103 Transmission automatique. 105

Freins

Principes de fonctionnement. 108 Interrupteur de coupure d'alimentation. 108

Frein de stationnement. 108

Contrôle de l'adhérence en descente (HDC)

Principes de fonctionnement. 110

Utilisation du contrôle d'adhérence en descente. 110

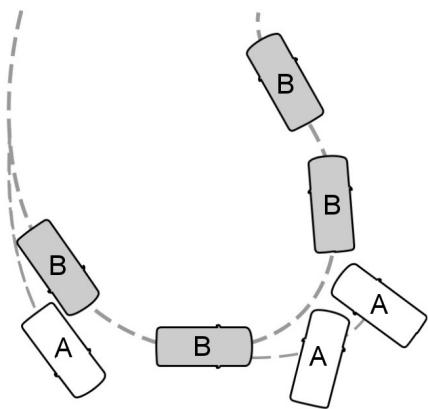

Programme de stabilité électronique

Principes de fonctionnement. 112

Utilisation du programme de stabilité électronique. 113

Aide au démarrage en côte

Principes de fonctionnement. 114

Utilisation de l'aide au démarrage en côte............114

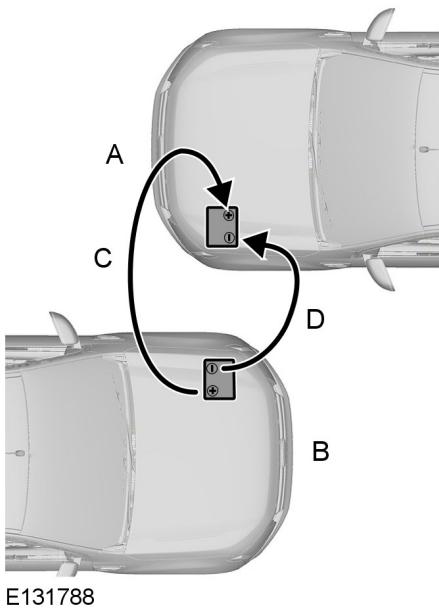

Démarrage du véhicule à l'aide de câbles volants

Principes de fonctionnement. 116

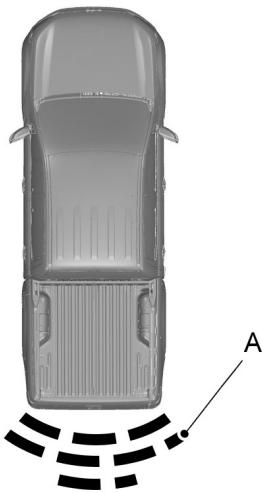

Système d'aide au stationnement - Véhicules avec: Système d'aide au stationnement arrêté............116

Caméra de rétrovision

Principes de fonctionnement. 119

Caméra de recul 119

Régulateur de vitesse

Principes de fonctionnement. 122

Utilisation du régulateur de vitesse......122

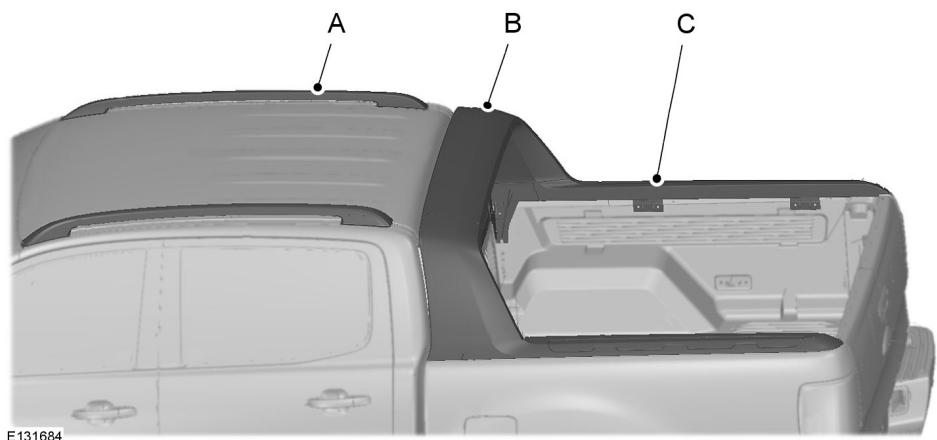

Chargement du véhicule

Généralités. 125

Hayon. 125

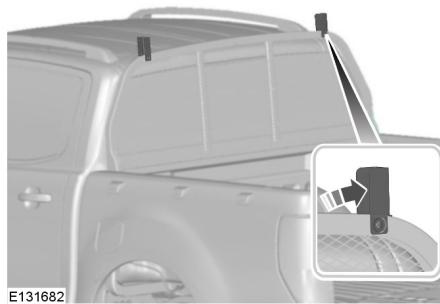

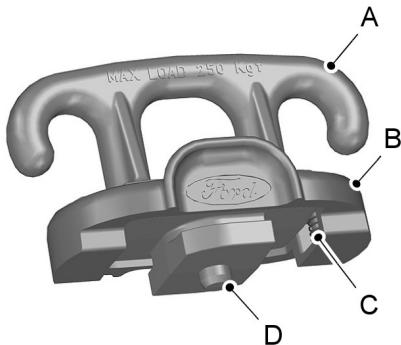

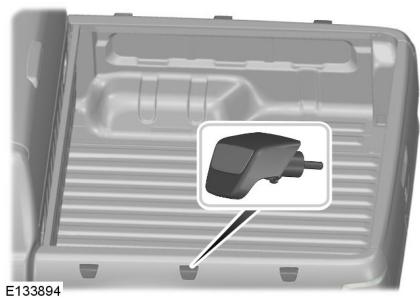

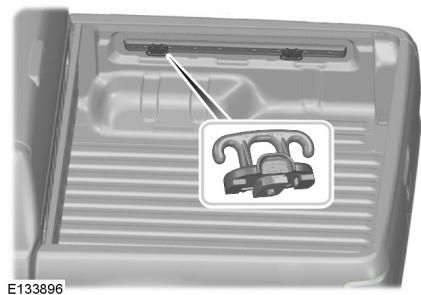

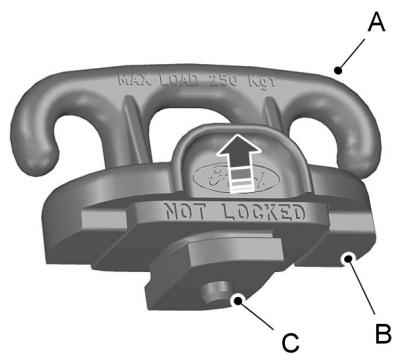

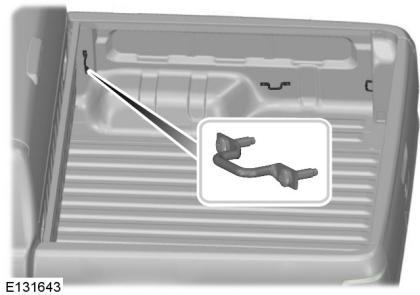

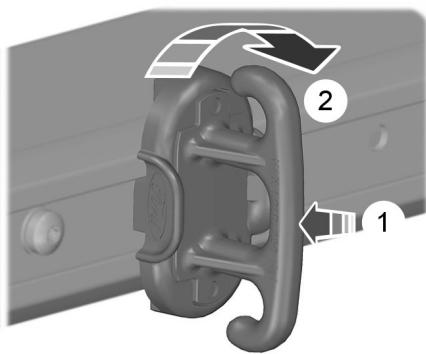

Fixations de retenue de charge. 125

Barres de toit longitudinales et transversales. 128

Remorquage

Traction d'une remorque. 130

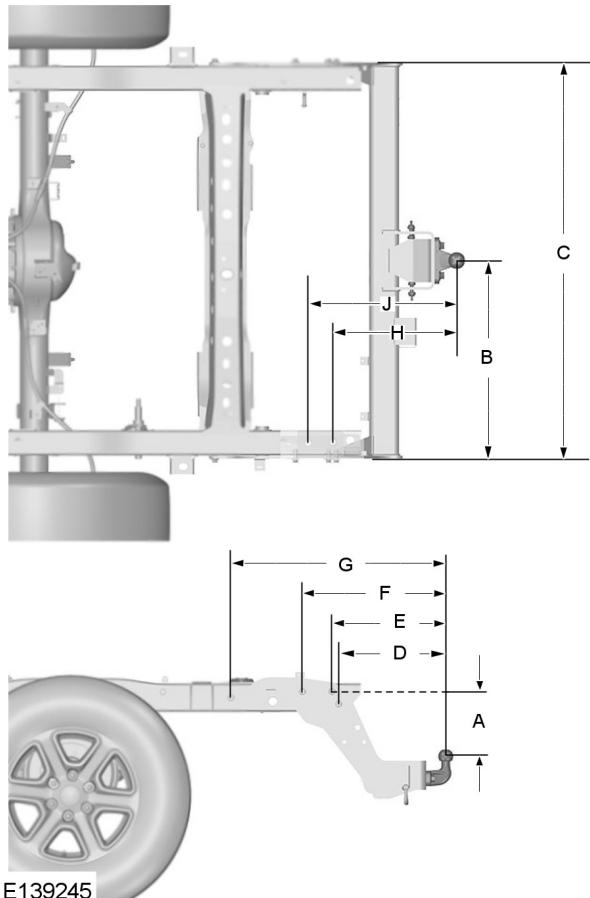

Boule de remorquage. 132

Conseils pour la conduite

Généralités concernant la conduite. 134

Rodage. 134

Précautions nécessaires par temps froid. 134

Performance réduite du moteur. 134

Conduite sur route inondée. 135

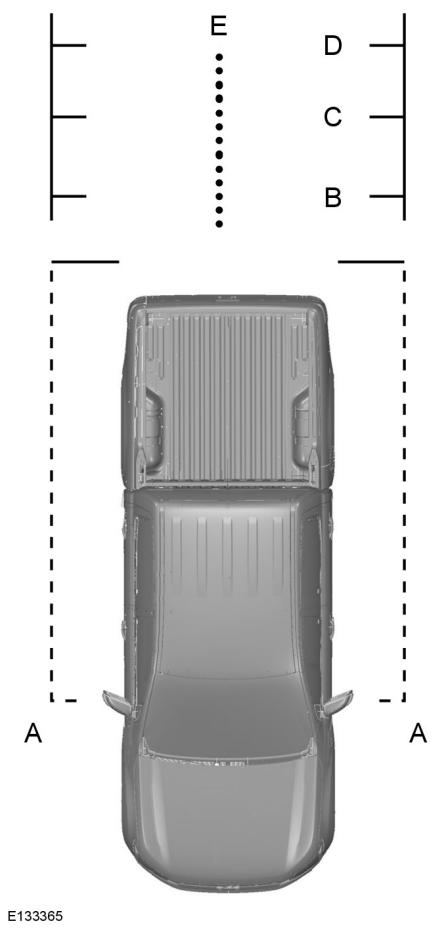

Dispositifs d'aide au stationnement

Trousse de premiers secours. 137

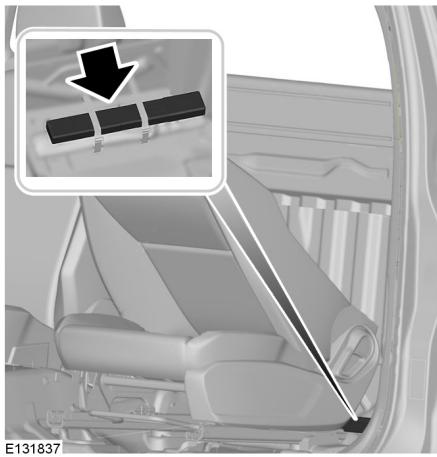

Triangle de signalisation. 137

Fusibles

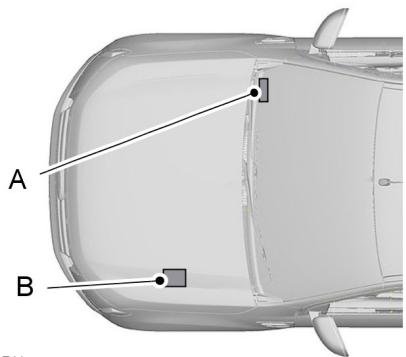

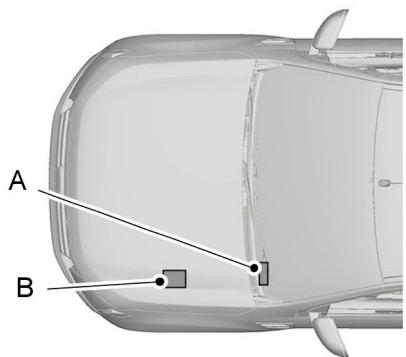

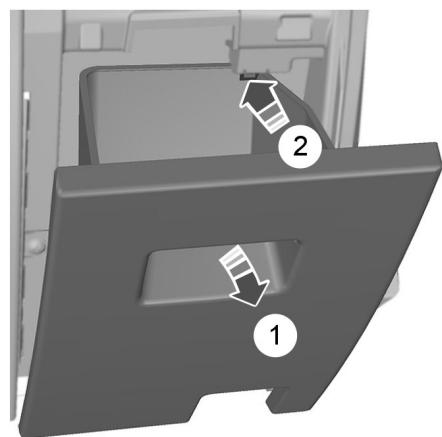

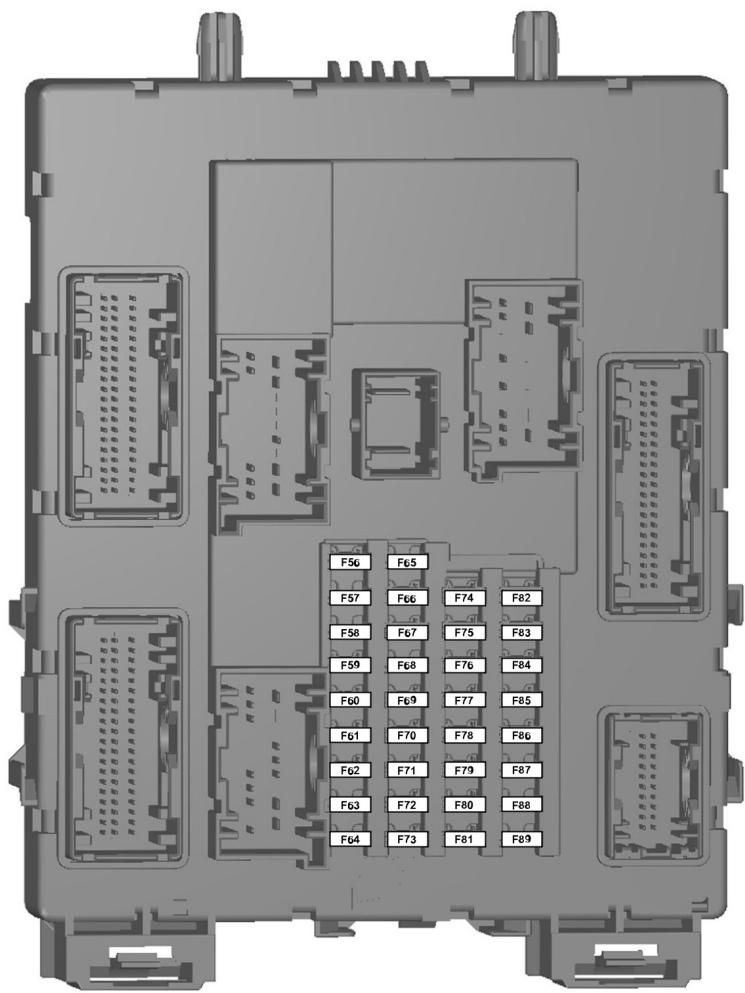

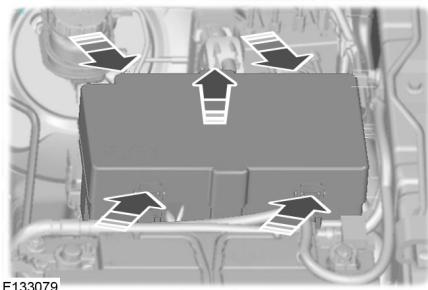

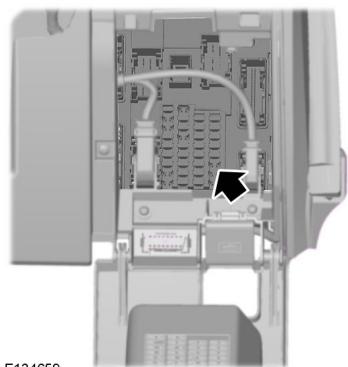

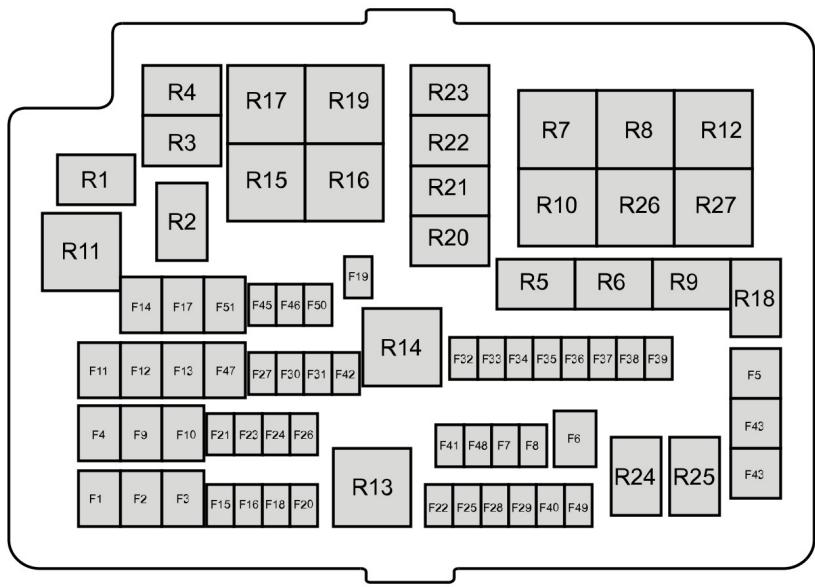

Emplacement des boîtes à fusibles....139

Remplacement d'un fusible. 140

Tableau de spécifications des fusibles. 141

Dépannage

Points de remorquage. 149

Remorquage du véhicule sur ses quatre roues. 149

Entretien

Généralités. 150

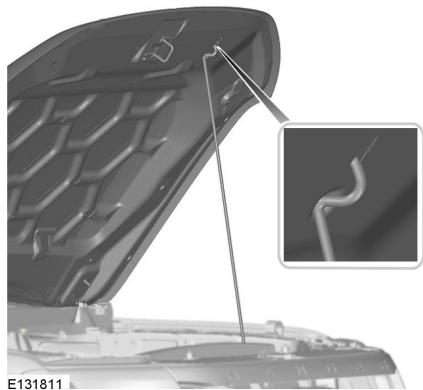

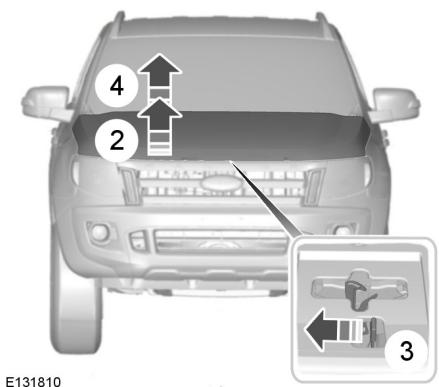

Ouverture et fermeture du capot.....151

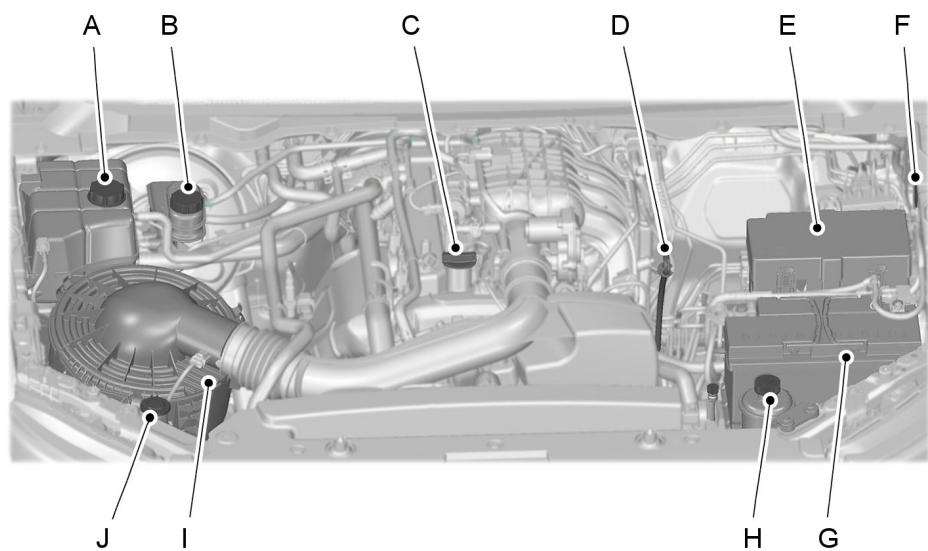

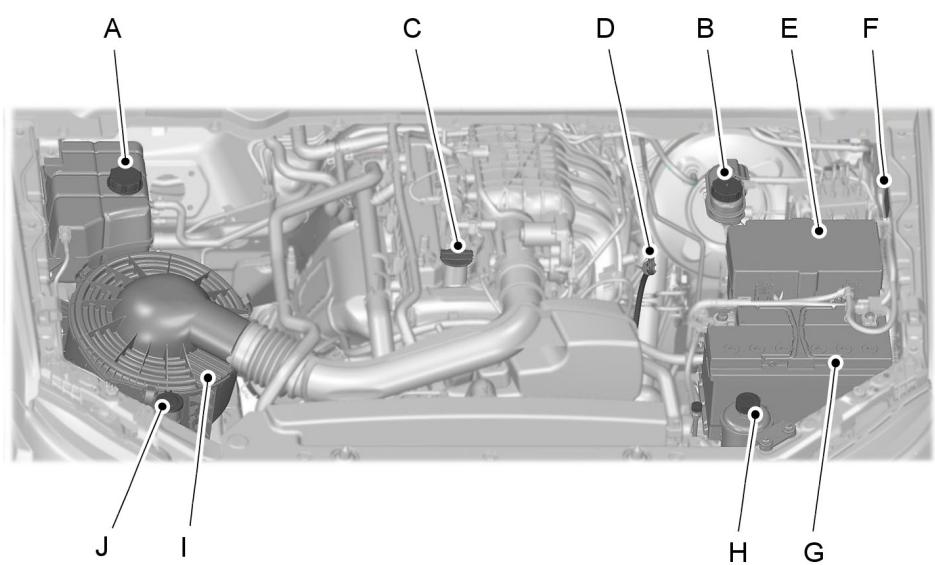

Vue d'ensemble sous le capot - 2.5L Duratec-HE (122kW/165ch) - MI4.....152

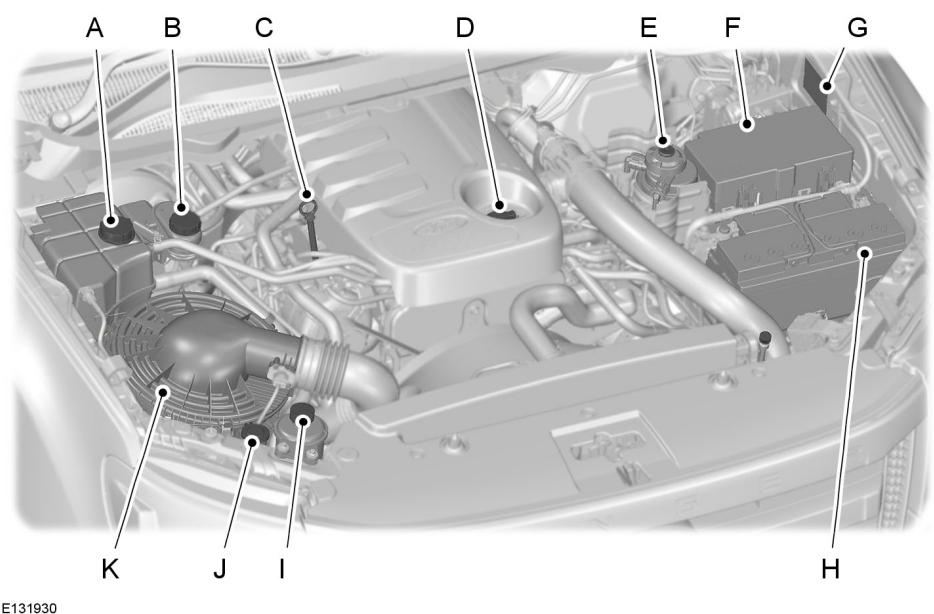

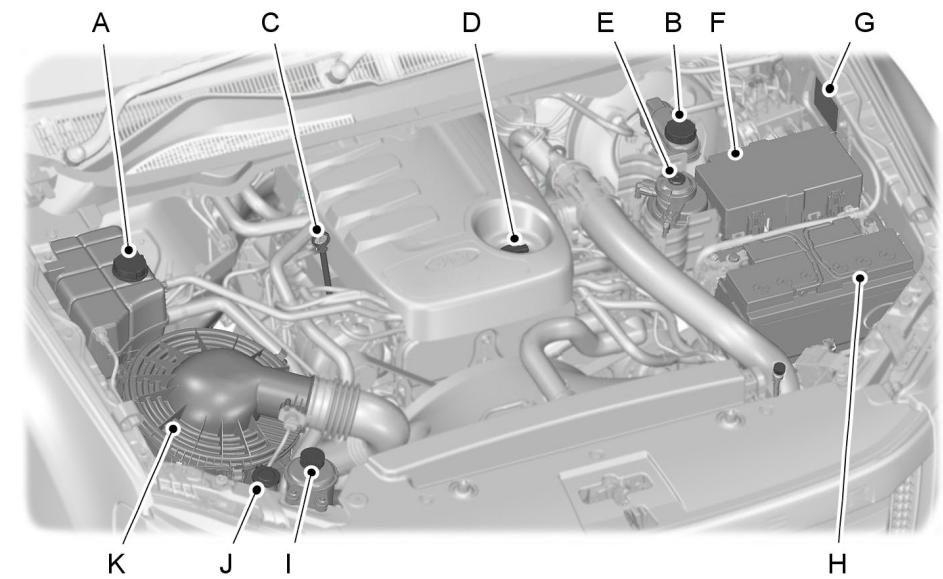

Vue d'ensemble sous le capot - 2.2L Duratorq-TDCi (Puma) Diesel............154

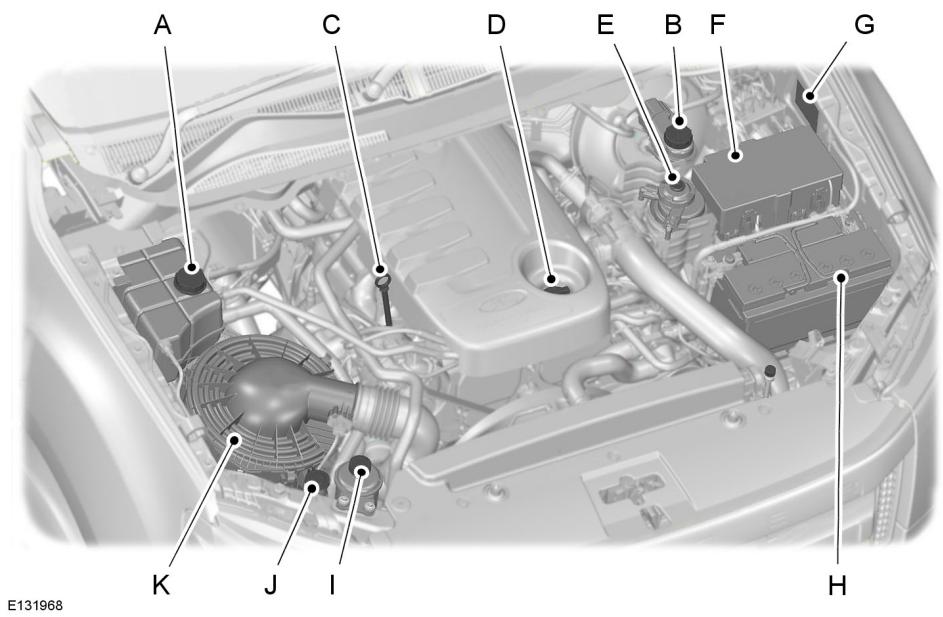

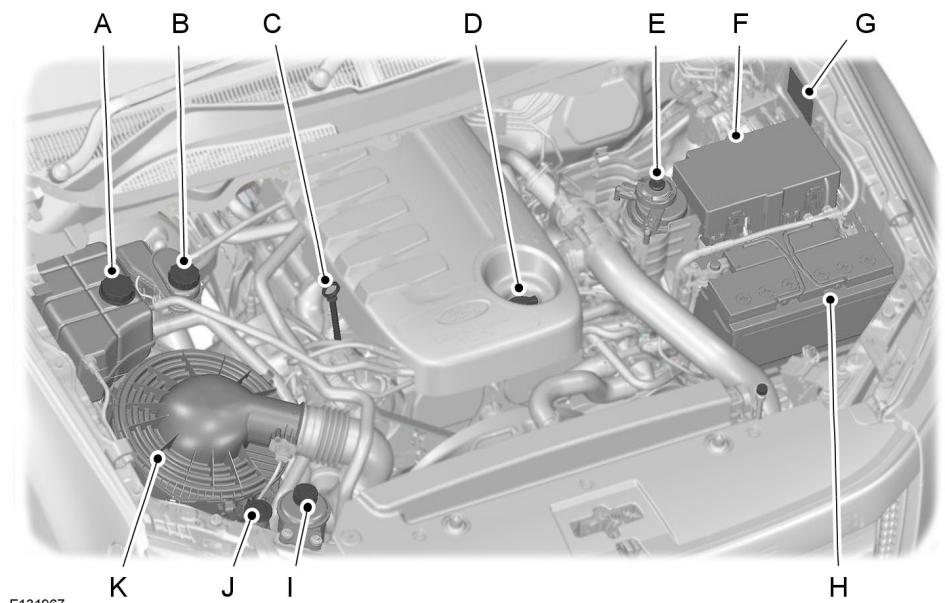

Vue d'ensemble sous le capot - 3.2L Duratorq-TDCi (Puma) Diesel............156

Jauge de niveau d'huile moteur - 2.5L Duratec-HE (122kW/165ch) - MI4....158

Jauge de niveau d'huile moteur - 2.2L Duratorq-TDCi (Puma) Diesel/3.2L Duratorq-TDCi (Puma) Diesel............158 Contrôle de l'huile moteur............158 Contrôle du liquide de refroidissement. 159 Contrôle du liquide de direction assistée. 160 Contrôle de liquide de freins et d'embrayage. 160 Vidange du séparateur d'eau du filtre à carburant. 161 Contrôle du liquide lave-glace. 162 Spécifications techniques. 162

Nettoyage du véhicule

Nettoyage de l'extérieur. 165 Nettoyage de l'intérieur. 166 Réparation des dégâts mineurs de peinture. 166

Batterie du véhicule

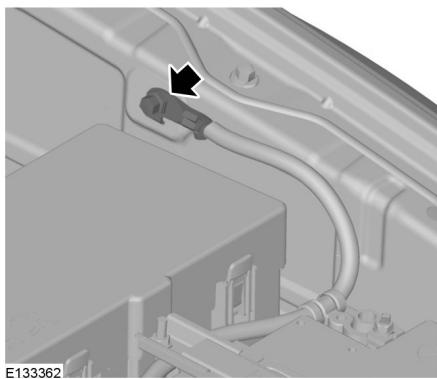

Démarrage du véhicule à l'aide de câbles volants. 167 Points de branchement de batterie ....168 Symboles d'avertissement de la batterie. 168

Jantes et pneus

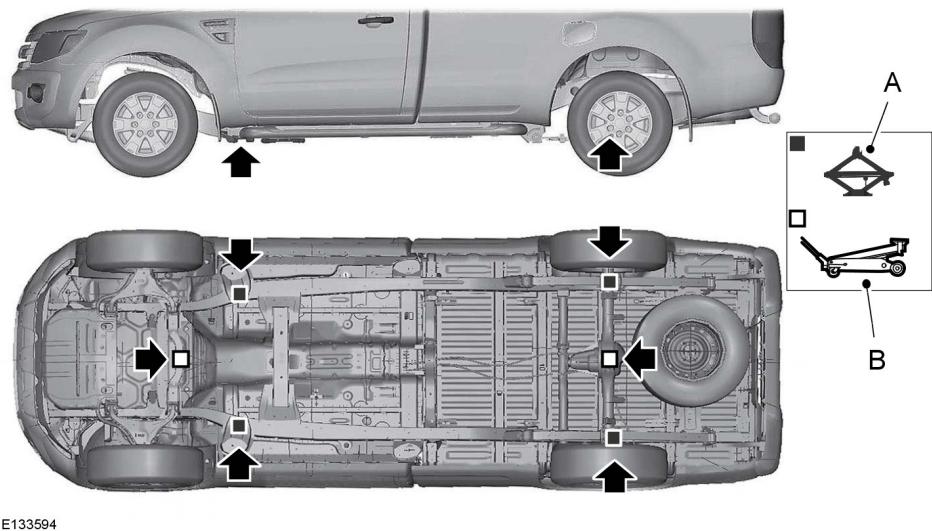

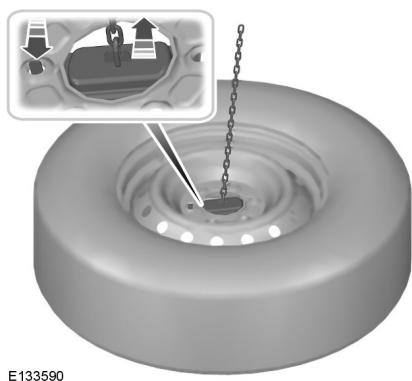

Généralités. 169 Remplacement d'une roue. 169 Entretien des pneus. 175 Utilisation de pneus hiver. 175 Utilisation de chaînes à neige............175 Spécifications techniques. 176

Identification du véhicule

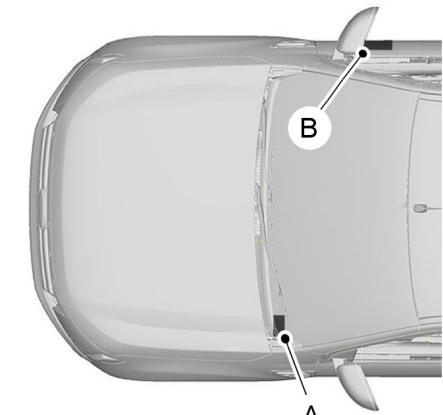

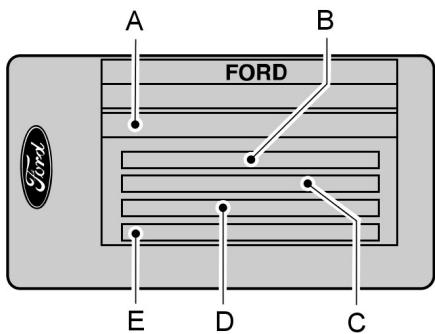

Plaque d'identification du véhicule.....177 Numéro de châssis du véhicule. 177

Quantités et spécifications

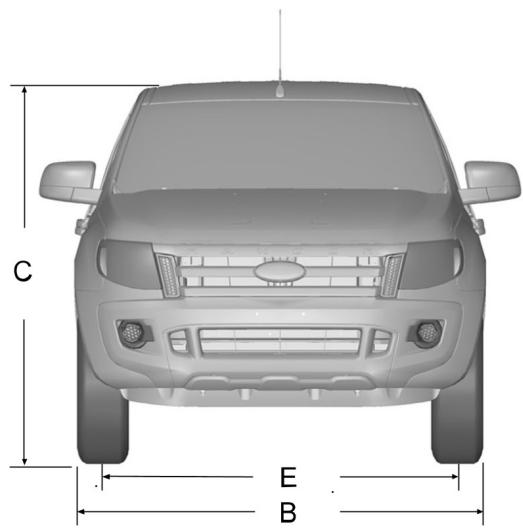

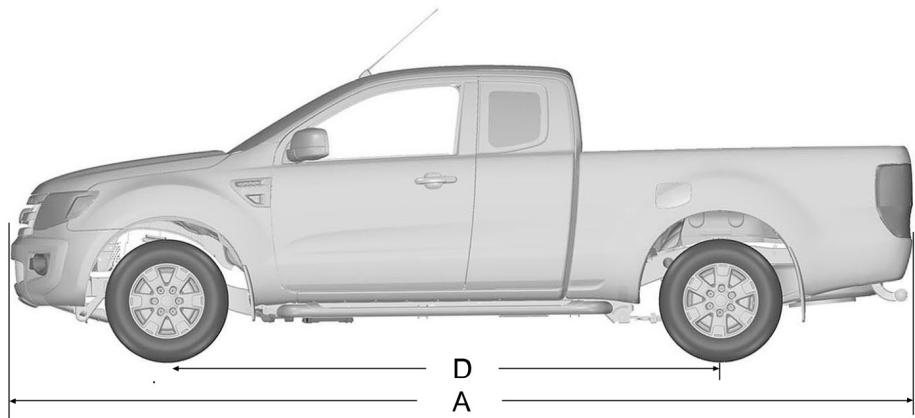

Spécifications techniques. 178

Introduction à la navigation

Généralités. 186 Sécurité routière. 186

Démarrage rapide de la navigation

Démarrage rapide de la navigation......188

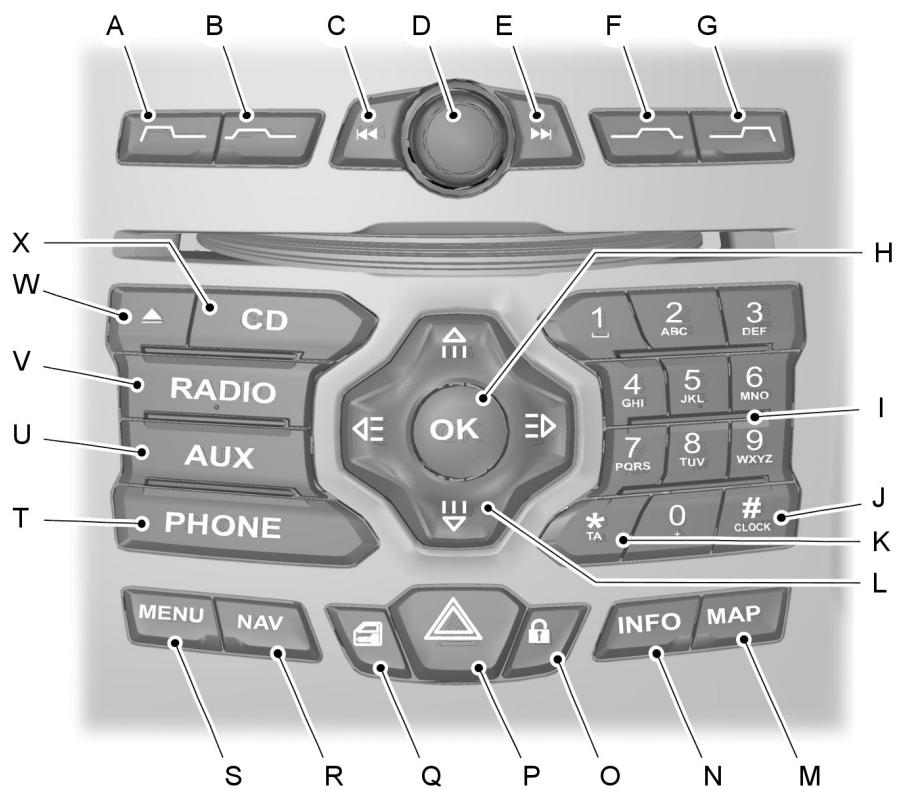

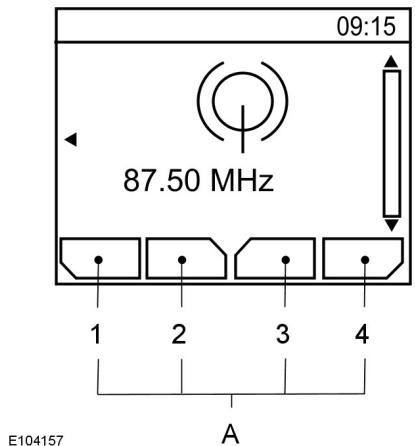

Vue d'ensemble du bloc de commande du système d'aide à la navigation

Vue d'ensemble du bloc de commande du système d'aide à la navigation......190

Chargement des données de navigation. 192

Réglages du système

Réglages du système. 193

Système d'aide à la navigation

Menu des options d'itinétaire. 196

Affichages d'itinéraires. 197

Fonction TMC

Principes de fonctionnement. 199

Utilisation de la fonction TMC. 199

Mises à jour de la cartographie

Mises à jour de la cartographie. 200

Introduction au système audio

Informations importantes concernant le système audio. 201

Présentation de l'autoradio

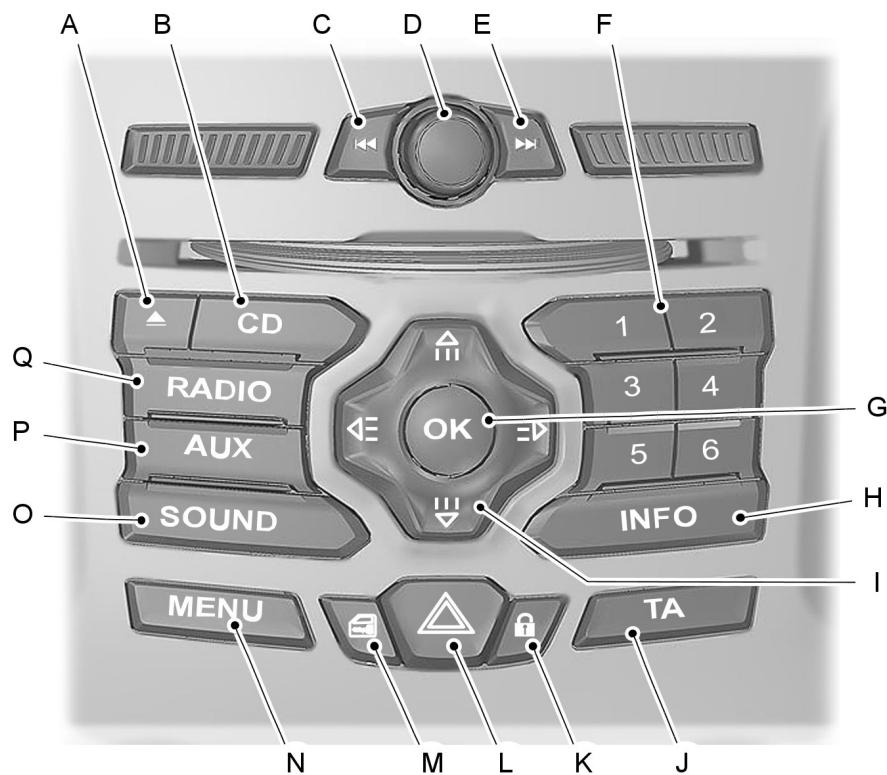

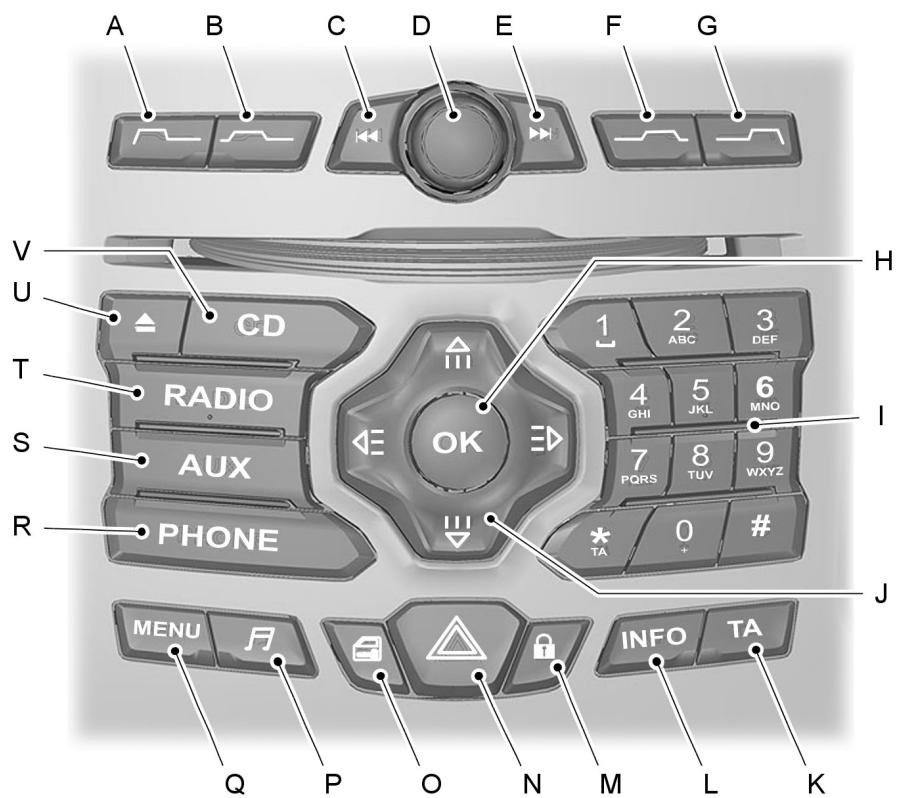

Présentation de l'autoradio. 202

Sécurité du système audio

Code antivol. 209

Affichages de l'heure et de la date de l'autoradio

Réglage de l'horloge de l'autoradio......210

Fonctionnement de l'autoradio

Commande de marche/arrêt. 212

Bouton de réglage du son. 212

Bouton de gamme d'ondes. 212

Commande de recherche des stations. 212

Touches de préselection des stations. 213

Commande de mémorisation automatique. 213

Commande d'informations routières 214

Menu de l'autoradio

Commande automatique de volume 215

Traitement du signal numérique (DSP) 215

Diffusions de nouvelles. 215

Fréquences de substitution. 215

Mode régional 216

Lecteur de disque compact

Lecture de disque compact. 217

Sélection d'une plage musicale............217

Avance/retour rapide. 217

Lecture aléatoire. 217

Répartition des plages du disque compact. 218

Balayage des plages d'un disque compact. 218

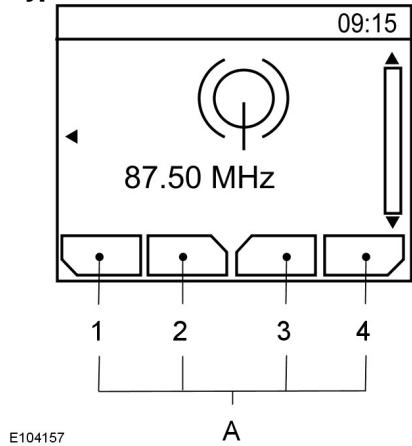

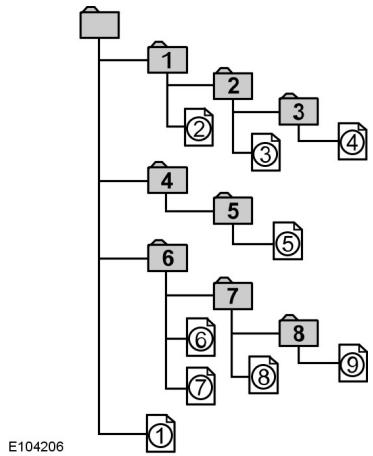

Lecture de fichiers MP3............218

Options d'affichage MP3. 221

Arrêt de la lecture de disque compact. 221

Prise d'entrée auxiliaire (AUX IN)

Prise d'entrée auxiliaire (AUX IN)......222

Entretien du système audio

Antenne. 223

Dépistage des pannes audio

Dépistage des pannes audio. 224

Téléphone

Généralités 225

Configuration de téléphone. 225

Configuration Bluetooth. 226

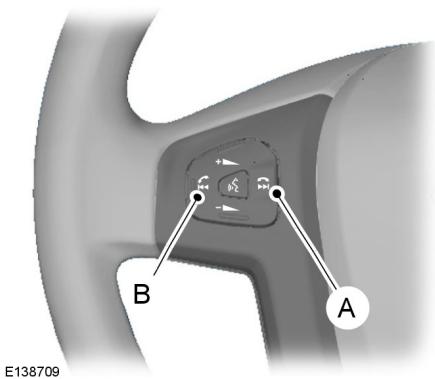

Commandes de téléphone 227

Utilisation du téléphone. 227

Commande vocale

Principes de fonctionnement. 230

Utilisation de la commande vocale....230

Commandes d'autoradio. 231

Commandes de téléphone. 240

Commandes de chauffage, ventilation et climatisation. 245

Connectivité

Généralités 248

Branchement d'un dispositif externe. 249

Branchement d'un dispositif externe - Véhicules avec: Bluetooth. 250

Utilisation d'un dispositif USB 250

Utilisation d'un iPod 252

Appendices

Homologations de types. 256

Homologations de types. 256

Sommaire

Homologations de types. 256

Compatibilité électromagnétique......256

Merci d'avoir choisi Ford. Nous vous recommandons de prendre un peu de temps pour vous familiariser avec ce véhicule en lisant ce manuel. Plus vous en saurez sur lui, plus vous aurez de plaisir à le conduire et plus vous pourrez le faire en sécurité.

AVERTISSEMENT

Veillez à toujours conduire et à utiliser les commandes et fonctions du véhicule avec l'attention et la prudence qui s'imposent.

Note : Ce manuel décrit des fonctions et options de produits disponibles dans toute la gamme, parfois avant même qu'ils ne soient disponibles de manière générale. Il peut décrire des options dont votre véhicule n'est pas équipé.

Note : Certaines illustrations de ce manuel peuvent être utilisées pour différents modèles ; elles peuvent sembler différentes dans le cas de votre véhicule. Toutefois, l'information essentielle contenue dans les illustrations est toujours correcte.

Note : Veuillez toujours utiliser votre véhicule conformément aux lois et règlements en vigueur.

Note : Au moment de la revente de votre véhicule, veuillez remettre ce manuel au nouveau propriétaire. Le Guide d'utilisation fait partie intégrante du véhicule.

Ce véhicule a reçu l'agrément de la TÜV, l'organisme international de contrôle agréé, en raison de ses propriétés efficaces contre les allergènes.

Tous les matériaux utilisés pour la fabrication de l'habitacle de ce véhicule répondent aux exigences très précises du Catalogue de Critères TOXPROOF de la TÜV pour Habitacles de Véhicules, produit par TÜV Produkt und Umwelt GmbH, et ils sont conçus pour minimiser les risques de réactions allergiques.

En outre, un filtre à particules efficace protège les passagers contre l'infiltration de particules allergènes générées dans l'air extérieur.

Pour plus de renseignements, contacter la TÜV à l'adresse suivante : www.tuv.com.

GLOSSAIRE DES SYMBOLES

Symboles utilisés dans ce document

AVERTISSEMENT

En ne suivant pas les instructions mises en valeur par le symbole Avertissement, vous risquez de vous blesser, ou d'exposer des tiers, à des blessures graves, voire mortelles.

ATTENTION

Vous risquez d'endommager votre véhicule si vous ne suivez pas les instructions mises en valeur par le bloc Attention.

Symboles sur votre véhicule

Lorsque vous voyez ces symboles, lisez et suivez les instructions appropriées de ce guide avant toute intervention ou tentative de réglage.

RECOMMANDATIONS POUR LES PIÈCES DE RECHANGE

Les pièces et accessoires Ford d'origine ont été conçus spécialement pour votre véhicule. Sauf indication spécifique de notre part, nous ne contrôlons pas les pièces et accessoires d'une marque autre que Ford et, de ce fait, nous ne pouvons pas garantir qu'ils seront adaptés à votre véhicule. Nous vous conseillons de vous adresser à votre Réparateur Agréé Ford / Service Réparateur Agréé Ford pour des conseils sur les pièces et accessoires adaptés à votre véhicule.

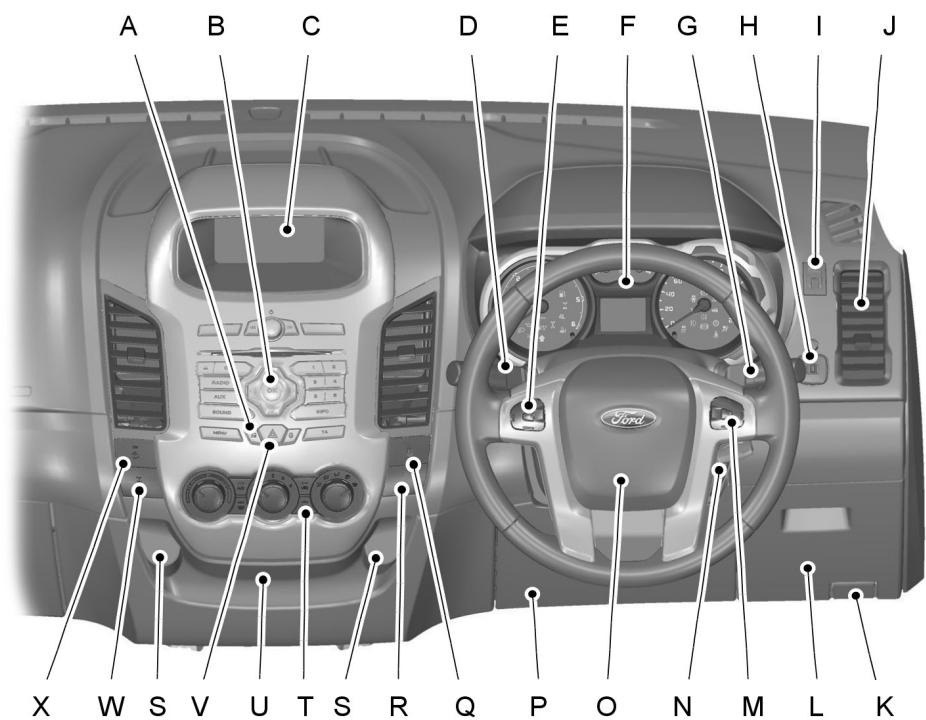

Aperçu de la planche de bord - conduite à droite

E131276

Aperçu de la planche de bord - conduite à gauche

E131277

A Bouton de verrouillage de porte. Voir Verrouillage et déverrouillage (page 31). B Autoradio. Voir Présentation de l'autoradio (page 202). C Écran multifonction.

D Levier multifonction : indicateurs de direction. Voir Clignotants (page 49). Feux de route. Voir Commandes d'éclairage (page 45). Ou levier d'essuie-glace. Voir Essuie-glaces/lave-glaces (page 41). E Commande audio. Voir Commandes audio (page 39).

F Combiné des instruments. Voir Instruments (page 62). Voir Témoins d'avertissement et indicateurs (page 62). G Levier multifonction : indicateurs de direction. Voir Clignotants (page 49). Feux de route. Voir Commandes d'éclairage (page 45). Ou levier d'essuie-glace. Voir Essuie-glaces/lave-glaces (page 41). H Commande de rétroviseur extérieur. Voir Rétroviseurs extérieurs à réglage électrique (page 60). I Commutateur de réglage de hauteur des phares. Voir Réglage en hauteur du faisceau des projecteurs (page 48). J Aérateurs. Voir Ouïes d'aération (page 73). K Levier de déverrouillage de capot. Voir Ouverture et fermeture du capot (page 151). L Espace de rangement côté conducteur. Voir Cendrier (page 87). M Régulateur de vitesse. Voir Régulateur de vitesse (page 122). N Commutateur d'allumage. Voir Commutateur d'allumage (page 92). O Avertisseur sonore. P Airbag genoux conducteur. Voir Principes de fonctionnement (page 23).

Q Commutateur de contrôle dynamique de stabilité (ESP). Voir Utilisation du programme de stabilité électronique (page 113). R Témoin de désactivation de l'airbag passager. Voir Désactivation du coussin gonflable passager (page 27). S Prises d'alimentation auxiliaire. Voir Points d'alimentation auxiliaire (page 88). T Commandes de climatisation. Voir Climatisation manuelle (page 74). U Entrée auxiliaire et USB. Voir Prise d'entrée auxiliaire (page 90). Voir Port USB (page 90). V Commutateur de feux de détresse. Voir Feux de détresse (page 49). W Bouton du différentiel de verrouillage électronique. Voir Quatre roues motrices (page 102). X Contrôle d'adhérence en descente. Voir Contrôle de l'adhérence en descente (HDC) (page 110).

Verrouillage et déverrouillage - Déverrouillage du véhicule

E131278

A Bouton de rabattement/dépliage de la clé, B Déverrouiller, C Verrouiller

Appuyez une fois sur le bouton de déverrouillage pour déverrouiller le véhicule.

Appuyez une fois sur le bouton de verrouillage pour activer le verrouillage centralisé.

Appuyez sur le bouton de verrouillage deux fois en moins de trois secondes pour activer le double verrouillage des portières.

Réglage du volant

AVERTISSEMENT

Ne jamais régler le volant pendant la conduite.

AVERTISSEMENT

Veillez à engager complètement le levier de verrouillage lorsqu'il est ramené à sa position d'origine.

E131280

Voir Réglage du volant (page 39).

Climatisation manuelle

Réglages recommandés pour la fonction de refroidissement

Sélectionner la température extérieure.

Ouvrez les buses d'aération latérales et centrales.

Dirigez les buses d'aération centrales vers le haut et les buses d'aération latérales vers les fenêtres latérales.

Réglages recommandés pour la fonction de chauffage

Sélectionner la température extérieure.

Fermez les buses d'aération centrales et ouvrez les buses d'aération latérales.

Dirigez les buses d'aération centrales vers les fenêtres latérales.

Voir Climatisation manuelle (page 74).

Climatisation automatique

Réglages recommandés pour la fonction de refroidissement

Sélectionner la température extérieure.

Réglez la température sur 22°C (72°F).

Ouvrez les buses d'aération latérales et centrales.

Dirigez les buses d'aération centrales vers le haut et les buses d'aération latérales vers les fenêtres latérales.

Réglages recommandés pour la fonction de chauffage

Sélectionnez la température extérieure.

Réglez la température sur 22 °C (72 °F).

Ouvrez les buses d'aération latérales et centrales.

Dirigez les buses d'aération centrales vers le haut et les buses d'aération latérales vers les fenêtres latérales.

Indicateurs de direction E131285

Si l'on commande brièvement le levier vers le haut ou vers le bas, les indicateurs de direction clignotent trois fois.

Voir Clignotants (page 49).

Airbag E131289

AVERTISSEMENT

Pour éviter le risque de blessures graves voire mortelles, n'utilisez jamais un dispositif de retenue pour enfant dos à la route à l'avant si l'airbag n'est pas désactivé.

Voir Positionnement du siège de sécurité enfant (page 17).

Transmission manuelle

Engagement de la marche arrière - 6 vitesses

Sur les véhicules à 6 vitesses, il est nécessaire de soulever la bague pour engager la marche arrière.

Voir Boîte de vitesses manuelle (page 102).

Ravitaillement

AVERTISSEMENT

Lors du ravitaillement, veiller à éviter de projeter le carburant pouvant rester dans le pistolet de remplissage.

Insérer le pistolet de remplissage de carburant jusqu'à sa première encoche et le maintenir en position dans l'orifice de remplissage de carburant.

AVERTISSEMENT

Nous vous recommandons de patienter au moins 10 secondes avant de retirer le pistolet pour éviter l'écoulement dans le réservoir du carburant résiduel.

Soulever légèrement le pistolet de remplissage pour le dégager.

Voir Trappe du réservoir de carburant (page 97).

SIÈGES DE SÉCURITÉ ENFANT

E68916

AVERTISSEMENTS

! Attacher les enfants de moins de 150 centimètres dans un dispositif de retenue pour enfant homologué, sur la banquette arrière. Danger extrême ! Ne pas installer un siège de sécurité enfant de type dos à la route sur un siège protégé par un coussin gonflable frontal ! Lisez et suivez les instructions du fabricant lors de la pose d'un dispositif de retenue pour enfant. Ne modifiez pas les dispositifs de retenue pour enfants de quelque manière que ce soit. Ne tenez jamais un enfant assis sur vos genoux lorsque le véhicule se déplace.

AVERTISSEMENTS

Ne laissez pas des enfants seuls dans le véhicule. Si votre véhicule a été impliqué dans un accident, faites contrôler les dispositifs de retenue pour enfants par des techniciens correctement formés.

Note : Les obligations relatives aux dispositifs de retenue pour enfants varient d'un pays à l'autre.

Seuls les dispositifs de retenue pour enfants conformes à la norme ECE-R44.03 (ou ultérieure) ont été testés et approuvés pour être utilisés dans votre véhicule. Un besoin de produits est disponible chez votre concessionnaire.

Dispositifs de retenue pour enfants pour les différentes catégories de poids

Utilisez le dispositif de retenue pour enfant correct :

Siège de sécurité bébé

Attacher les enfants de moins de 13 kilos dans un siège de sécurité enfant (Groupe 0+) dirigé vers l'arrière, sur la banquette arrière.

Siège de sécurité enfant E68920

Attacher les enfants dont le poids est compris entre 13 et 18 kilos dans un siège de sécurité enfant (Groupe 1) sur la banquette arrière.

POSITIONNEMENT DU SIÈGE DE SÉCURITÉ ENFANT

AVERTISSEMENTS

Veuillez consulter votre concessionnaire pour connaître les dernières informations concernant les sièges enfant recommandés par Ford

AVERTISSEMENTS

Danger extrême ! Ne pas installer un siège de sécurité enfant de type dos à la route sur un siège protégé par un airbag frontal !

En cas d'utilisation d'un siège enfant avec un pied de soutien, le pied de soutien doit prendre solidement sur le plancher.

En cas d'utilisation d'un siège enfant avec une ceinture de sécurité, veiller à ce que la ceinture de sécurité ne présente pas de mou et qu'elle ne soit pas tordue.

ATTENTION

Le siège enfant doit être solidement plaqué contre le siège du véhicule. Il pourrait être nécessaire d'élever ou de déposer l'appuie-tête. Voir Appuis-tête (page 84).

Note : En cas d'utilisation d'un siège enfant sur le siège avant, toujours régler le siège passager avant au maximum vers l'arrière. S'il s'avère difficile de serrer l'enrouleur de la ceinture de sécurité sans qu'il y ait de mou, ajuster le dossier en position haute et régler la hauteur du siège. Voir Sièges (page 80).

Sièges	Catégories de poids
	0	0+	1	2	3
	Jusqu'à 10kg	Jusqu'à 13kg	9 - 18 kg	15 - 25 kg	22 - 36 kg
Siège passager extérieuravant avec airbagACTIVE	X	X	UF1	UF1	UF1
Siège passager extérieuravant avec airbagDEACTIVE	U1	U1	U1	U1	U1
Sièges arrêté	U	U	U	U	U
Siège central de cabinesimple	X	X	X	X	X

X Inapproprié pour les enfants dans cette catégorie de poids.

U Approprié pour les sièges de sécurité enfant universels homologués pour cette catégorie de poids.

U' Approprié pour les sièges de sécurité enfant universels homologués pour cette catégorie de poids. Toutefois, nous vous recommandons d'attacher les enfants dans un siège de sécurité homologué placé sur la banquette arrière.

UF1 Approprié pour les sièges de sécurité enfant face à la route universels homologués pour cette catégorie de poids. Toutefois, nous vous recommandons d'attacher les enfants dans un siège de sécurité homologué placé sur la banquette arrière.

Sièges enfants ISOFIX - Cabine double

Sièges		Catégories de poids
		0+	1
		Orienté vers l'arrière	Orienté vers l'avant
		Jusqu'à 13 kg	9 - 18 kg
Siège avant	Classe de taillie	Non équipé ISOFIX
	Type de siège
ISOFIX de siège extérieur arrière	Classe de taillie	E, D, C*	A, B, B1, C, D†
	Type de siège	IL2	IL, IUF3
Siège central arrière	Classe de taille	Non équipé ISOFIX
	Type de siège

IL Approprié pour certains dispositifs de retenue pour enfants de la catégorie semi-universelle. Veuillez consulter les listes de recommandation véhicule des fournisseurs de dispositifs de retenue pour enfants.

IUF Approprié pour certains dispositifs de retenue pour enfants orientés vers l'avant de la catégorie universelle approuvés pour ce groupe de masse et cette classe de taille ISOFIX.

*La classe de taille ISOFIX pour les dispositifs de retenue pour enfants universels et semi-universels est déterminée par une lettre majuscule allant de A à G. Cette lettre d'identification est indiquée sur le dispositif de retenue pour enfants ISOFIX.

**Au moment de la publication, le groupe recommandé O+ ISOFIX de siège de sécurité pour bébés est le siège Britax Roemer Baby Safe. Veuillez consulter votre concessionnaire pour connaître les dernières informations concernant les sièges enfant recommandés par Ford.

Au moment de la mise sous presse, le siège enfant ISOFIX Groupe 1 commandé est le Britax Roemer Safefix PLUS. Veuillez consulter votre concessionnaire pour connaître les dernières informations concernant les sièges enfant recommandés par Ford.

POINTS D'ANCRAGE ISOFIX

AVERTISSEMENT

Utiliser un dispositif anti-rotation lors de l'utilisation du système ISOFIX. Nous recommandons l'utilisation

d'une sangle d'ancrage supérieure ou d'un pied de support.

Note : lors de l'achat d'un dispositif de retenue ISOFIX, veiller à connaître le groupe de masse et la catégorie de taille ISOFIX corrects pour l'emplacement d'assise prévu. Voir Positionnement du siège de sécurité enfant (page 17).

Votre véhicule est équipé de points d'ancrage ISOFIX qui reçoivent de façon universelle les dispositifs de retenue pour enfants ISOFIX agréés.

Le système ISOFIX est composé de deux bras rigides sur le dispositif de retenue pour enfants qui se fixent sur les points d'ancrage sur les sièges de deuxième rangée, là où le coussin et le dossier se rencontrent. Les points d'ancrage des sangles sont fixés au garnissage du panneau arrière pour les dispositifs de retenue pour enfants munis d'un ancrage supérieur.

Fixation d'un dispositif de retenue avec ancrage supérieur

AVERTISSEMENT

Ne pas fixer une sangle d'amarrage à un autre endroit que le point d'ancrage d'amarrage correct.

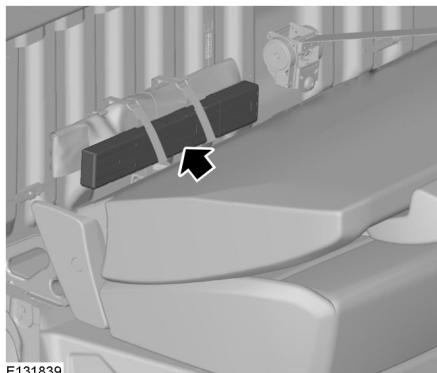

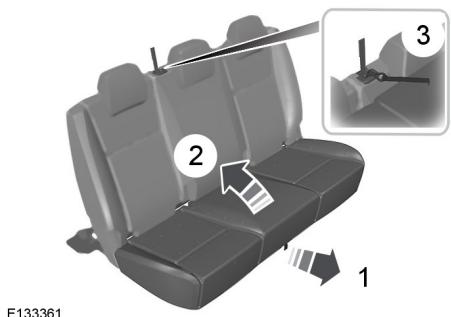

Cabine double

E132631

1. Déposer l'appui-tête. Voir Appuis-tête (page 84).
2. Placer le siège enfant sur le coussin de siège arrière et rabattre le dossier de siège approprié vers l'avant. Voir Sièges arrière (page 85).
3. Acheminer la sangle d'amarrage jusqu'au point d'ancrage.

AVERTISSEMENT

Veiller à ce que la sangle d'amarrage supérieure ne présente aucun mou ou ne soit pas entortillée, et veiller à son emplacement correct sur le point d'ancrage.

1. Pousser le dossier en position verticale.

AVERTISSEMENTS

S'assurer que le dossier de siège est bien fixé et bien engagé dans le verrou.

Vérifier que le siège de sécurité est correctement installé. Il y a risque de blessures corporelles.

1. Pousser le dossier de siège de sécurité enfant fermement pour engager les points d'ancrage inférieurs ISOFIX.
2. Serrer la sangle d'amarrage conformément aux instructions du fabricant de sièges de sécurité enfant.

Nous vous recommandons d'utiliser la sangle d'amarrage lorsqu'elle est présente.

SIÈGES RÉHAUSSEURS

AVERTISSEMENTS

N'installez pas un siège réhausseur avec la seule sangle ventrale de la ceinture de sécurité.

N'installez pas un siège réhausseur avec une ceinture de sécurité détendue ou vrillée.

Ne placez pas la ceinture de sécurité sous le bras ou derrière le dos de votre enfant.

N'utilisez pas d'oreillers, de livres ou de serviettes pour rehausser votre enfant.

Veillez à ce que votre enfant soit assis en position verticale.

AVERTISSEMENTS

Attacher les enfants de plus de 15 kilos, mais mesurant moins de 150 centimètres dans un rehausseur (ou coussin).

ATTENTION

! Si vous installez un siège de sécurité enfant sur un siège arrière, veillez à ce qu'il soit bien appuyé contre le siège du véhicule. Il pourrait être nécessaire d'élever ou de retarder l'appuie-tête. Voir Appuis-tête (page 84).

Rehausseur (groupe 2)

E70710

Nous vous recommandons d'utiliser un rehausseur combinant un coussin et un dossier à la place d'un coussin de rehausse uniquement. La position d'assise surélevée permettra de placer la sangle diagonale de la ceinture de sécurité au centre de l'épaule de votre enfant et la sangle ventrale bien ajustée sur le bassin.

Rehausseur (groupe 3)

E68924

Côté gauche

Tourner dans le sens inverse des aiguilles d'une montre pour verrouiller et dans le sens des aiguilles d'une montre pour déverrouiller.

Côté droit

Tourner dans le sens des aiguilles d'une montre pour verrouiller et dans le sens inverse des aiguilles d'une montre pour déverrouiller.

SÉCURITÉS ENFANTS

AVERTISSEMENT

Si les sécurités enfants sont activées, il n'est pas possible d'ouvrir les portes à partir de l'intérieur.

PRINCIPES DE FONCTIONNEMENT

Airbags

AVERTISSEMENTS

Ne pas modifier l'avant du véhicule de quelque manière que ce soit. Ceci pourrait affecter le déploiement des airbags. Texte original de la norme ECE R94.01 : Danger extrême ! Ne pas installer un siège de sécurité enfant dos à la route sur un siège protégé par un airbag frontal ! Bouclez votre ceinture de sécurité et maintenez une distance suffisante entre vous et le volant. La ceinture de sécurité doit être correctement utilisée pour vous retenir dans la position permettant à l'airbag de fournir une protection optimale. Voir "S'asseoir dans la position correcte" (page 80). Faire exécuter les réparations sur le volant, la colonne de direction, les sièges, les airbags et les ceintures de sécurité par un technicien compétent. Maintenir exempt d'obstruction l'espace situé devant les airbags. Ne rien fixer sur ou au-dessus des couvercles d'airbags. Ne pas enfoncer des objets pointus aux endroits où des airbags sont montés. Ceci pourrait endommager et affecter le déploiement des airbags. Utiliser des housses conçues pour les sièges équipés d'airbags latéraux. Les faire poser par un technicien compétent.

Note : Le déploiement d'un airbag produit une détonation et un nuage de résidus poudreux inoffensifs. Ceci est normal.

Note : Pour nettoyer les couvercles d'airbag, utiliser un chiffon humide seulement.

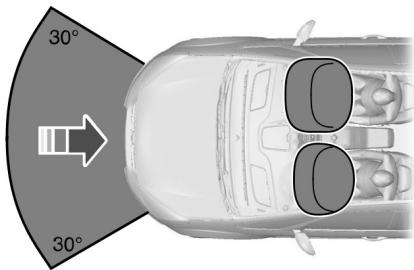

Airbags conducteur et passager avant

E74302

Les airbags conducteur et passager avant se déploient lors des collisions frontales (ou jusqu'à 30 degrés vers la gauche ou la droite) d'une force suffisante. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, amortissant le mouvement de leur corps vers l'avant. Les collisions frontales mineures, les capotages, les collisions arrière et les collisions latérales ne provoquent pas le déclenchement des airbags frontaux conducteur et passager.

Airbag genoux conducteur

ATTENTION

Ne pas essayer d'ouvrir le couvercle de l'airbag genoux conducteur.

L'airbag genoux conducteur se déploie lors des collisions frontales (ou jusqu'à 30 degrés vers la gauche ou la droite) d'une force suffisante. L'airbag se gonfle en quelques millièmes de seconde et se dégonfle au contact avec les occupants, créant un élément amortissant entre les genoux du conducteur et la colonne de direction. L'airbag genoux ne se déploie pas lors des capotages, collisions arrière et collisions latérales.

Pour l'emplacement des repères : Voir Bref aperçu (page 9).

Note : L'airbag genoux a un seuil de déploiement plus bas que les airbags frontaux. Lors d'une collision mineure, il est possible que l'airbag genoux se déploie.

Airbags latéraux

E72658

Les airbags latéraux sont montés à l'intérieur du dossier des sièges avant. Une étiquette indique que votre véhicule est équipé d'airbags latéraux.

Les airbags latéraux se déploient en cas de collision latérale d'une certaine violence. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, assurant une protection du thorax et des épaules. Les collisions latérales mineures, les capotages, les collisions frontales et les collisions arrière ne provoquent pas le déclenchement des airbags latéraux.

Airbags rideaux

Les airbags rideaux sont montés à l'intérieur des garnissages au-dessus des vitres latérales avant et arrière. Des badges moulés dans les garnissages de montant B indiquent que le véhicule est équipé d'airbags rideaux.

Les airbags rideaux se déploient pendant les collisions latérales d'une certaine violence. Les airbags se gonflent en quelques millièmes de seconde et se dégonflent au contact avec les occupants, assurant une protection de la tête. Les collisions latérales mineures, les collisions frontales, les collisions arrière ou les capotages ne provoquent pas le déclenchement des airbags rideaux.

Ceintures de sécurité

AVERTISSEMENTS

Bouclez votre ceinture de sécurité et maintenez une distance suffisante entre vous et le volant. La ceinture de sécurité doit être correctement utilisée pour vous retenir dans la position permettant à l'airbag de fournir une protection optimale. Voir S'asseoir dans la position correcte (page 80).

Ne jamais utiliser une ceinture de sécurité sur plus d'une personne.

Utiliser la boucle correcte pour chaque ceinture de sécurité.

AVERTISSEMENTS

Ne pas utiliser une ceinture de sécurité détendue ou vrillée.

Ne pas porter de vêtements épais. Pour une efficacité optimale, la ceinture de sécurité doit être bien ajustée sur le corps.

Placez la sangle épaulière sur le centre de votre épaule et ajustez la sangle ventrale pour qu'elle soit bien sur votre bassin.

Les enrouleurs des ceintures de sécurité conducteur et passager avant sont équipés d'un prétensionneur de ceinture de sécurité. Les prétensionneurs de ceinture ont un seuil de déploiement plus bas que les airbags. Lors des collisions mineures, il est possible que les prétensionneurs se déploient.

État après une collision

AVERTISSEMENT

Les ceintures de sécurité qui ont subi des contraintes au cours d'un accident doivent être remplacées et les ancrages contrôlés par un technicien ayant reçu la formation nécessaire.

BOUCLAGE DES CEINTURES DE SÉCURITÉ

AVERTISSEMENT

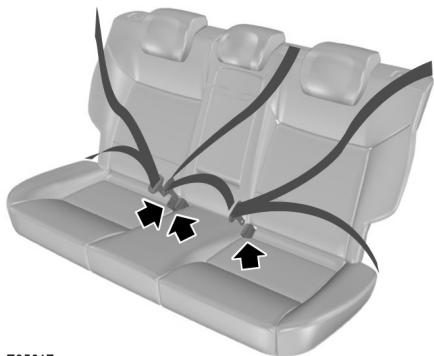

Insérez la languette dans la boucle jusqu'à ce qu'un déclic se fasse entendre. Si vous n'entendez pas ce déclic, c'est que vous n'avez pas bouclé la ceinture.

E74124

E85817

Déroulez régulièrement la ceinture. Elle peut se bloquer si vous tirez dessus trop violemment ou si le véhicule se trouve sur une pente.

Appuyez sur le bouton rouge de la boucle pour détacher la ceinture. Laissez-la s'enrouler complètement et en douceur.

Pour le monter ou l'abaisser, tirer sur le bouton de verrouillage sur le dispositif de verrouillage et le déplacer comme il convient.

RAPPEL DE BOUCLAGE DE CEINTURE DE SÉCURITÉ

AVERTISSEMENT

Le système de protection des occupants ne fournit une protection optimale que lorsque la ceinture de sécurité est correctement utilisée.

Type 1 : Le témoin d'avertissement de ceinture de sécurité s'allume pendant 6 secondes lorsque le contact est mis afin de rappeler au conducteur de mettre sa ceinture.

Type 2 : Le témoin d'avertissement de ceinture de sécurité s'allume lorsque la ceinture du siège conducteur n'est pas bouclée.

Type 3 : Le témoin de rappel de bouclage de ceinture de sécurité s'allume et un signal sonore se fait entendre si le conducteur ou le passager avant n'ont pas bouclé leur ceinture de sécurité alors que le véhicule dépasse déjà une vitesse relativement faible. Il s'allume aussi si la ceinture de sécurité est détachée alors que le véhicule est en mouvement.

L'avertissement sonore disparaît après cinq minutes, mais le témoin d'avertissement de rappel de ceinture de sécurité demeure allumé jusqu'à ce que la ceinture soit bouclée.

Désactivation du rappel de bouclage de ceinture

Contacter le concessionnaire Ford le plus proche.

UTILISATION DES CEINTURES DE SÉCURITÉ PAR LES FEMMES ENCEINTES

E68587

AVERTISSEMENT

Placez la ceinture de sécurité de manière correcte pour votre sécurité et celle de l'enfant à naître. N'utilisez pas la sangle ventrale ou la sangle diagonale seule.

Placez la sangle ventrale de manière confortable sur vos hanches et sous l'abdomen. Placez la sangle épaulière entre vos seins, au-dessus et sur le côté de votre abdomen.

DÉSACTIVATION DU COUSSIN GONFLABLE PASSAGER

AVERTISSEMENT

Veiller à désactiver l'airbag passager si un siège de sécurité enfant dos à la route est placé sur le siège passager avant.

E131289

Pose d'un commutateur de désactivation de l'airbag passager

AVERTISSEMENT

Si vous devez installer un siège de sécurité enfant sur un siège protégé par un sac gonflable frontal passager, faites poser un commutateur de désactivation de l'airbag passager. Consultez votre concessionnaire pour plus de renseignements.

Note : Le commutateur à clé est monté dans la boîte à gants, avec un témoin de désactivation dans la planche de bord.

L'allumage ou le clignotement du témoin d'airbags pendant la conduite signale une anomalie dans le système. Enlever le siège de sécurité enfant et faire immédiatement contrôler le système.

Désactivation de l'airbag passager

E136174

A

Désactivé

B

Activé

Mettre le commutateur sur la position A.

Lorsque le contact est établi, le témoin d'avertissement de déactivation de l'airbag

passager s'allume pour indiquer que l'airbag passager est désactivé. Pour l'emplacement des repères : Voir Bref aperçu (page 9).

Activation de l'airbag passager

AVERTISSEMENT

Veiller à ce que l'airbag passager soit activé lorsqu'aucun siège de sécurité enfant n'occupe le siège passager.

Mettre le commutateur sur la position B.

Lorsque le contact est établi, le témoin d'avertissement d'activation de l'airbag passager

s'allume pour indiquer que l'airbag passager est activé. Pour l'emplacement des repères : Voir Bref aperçu (page 9).

INFORMATIONS GÉNÉRALES SUR LES FRÉQUENCES RADIO

ATTENTION

La fréquence radio utilisée par votre télécommande peut également l'être par d'autres transmissions radio à courte distance (ex. : radio amateur, équipement médical, casque sans fil, télécommande et systèmes d'alarme). Si les fréquences sont brouillées, vous ne pourrez pas utiliser votre télécommande. Vous pouvez verrouiller et déverrouiller les portes avec la clé. Vérifiez si votre véhicule est bien fermé à clé avant de le quitter. Cette mesure exclut tout blocage nuisible potentiel.

Note : Vous pouvez déverrouiller les portes en appuyant accidentellement sur les boutons de la télécommande.

La portée de votre télécommande dépend de l'environnement.

PROGRAMMATION DE LA TÉLÉCOMMANDE

Note : Des télécommandes supplémentaires peuvent être programmées uniquement si le véhicule est équipé d'au moins une télécommande.

Un maximum de huit télécommandes (y compris celle fournie avec votre véhicule) peuvent être programmées. Laisser les télécommandes à l'intérieur du véhicule lors de la procédure de programmation. Boucler les ceintures de sécurité avant et fermer toutes les portes afin d'éviter le déclenchement d'alarmes conflictuelles au cours de la programmation.

Programmation d'une télécommande neuve

1. Pour programmer de nouvelles télécommandes, mettre la clé de contact en position II quatre fois de suite en six secondes.
2. Tourner la clé en position 0. Un signal sonore retentit pour indiquer qu'il est possible de programmer les télécommandes pendant 10 secondes.
3. Appuyer sur n'importe quel bouton d'une télécommande neuve. Un signal sonore retentit pour confirmation.
4. Procéder de nouveau à cette dernière étape pour toutes les télécommandes, y compris la télécommande d'origine. Ne pas retirer la clé du commutateur d'allumage lorsque le bouton de cette télécommande est enfoncé.
5. Établir de nouveau le contact (position II) ou patienter dix secondes, pour que la procédure de programmation soit terminée, avant de programmer une autre télécommande. Désormais, seules les télécommandes qui viennent d'être programmées peuvent verrouiller et déverrouiller le véhicule.

Reprogrammation de la fonction de déverrouillage

Note : Lorsque vous appuyez sur le bouton de déverrouillage, toutes les portes sont déverrouillées ou la porte conducteur seulement. Appuyez de nouveau sur le bouton de déverrouillage pour déverrouiller toutes les portes.

Appuyer simultanément sur les boutons de déverrouillage et de verrouillage de la télécommande pendant quatre secondes, contact coupé. Les clignotants clignotent deux fois pour confirmer le changement.

Pour revenir à la fonction de déverrouillage d'origine, répéter la méthode.

Programmation de la clé supplémentaire

Note : Les clés supplémentaires ne peuvent être programmées que si vous possédez déjà deux clés programmées.

1. Insérer la première clé et établir le contact.
2. Retirer la clé dans un délai de 10 secondes.
3. Insérer la deuxième clé dans un délai de dix secondes et établir le contact.
4. Retirer la clé dans un délai de 10 secondes.
5. Insérer la clé supplémentaire à programmer dans un délai de 10 secondes.

REMPLACEMENT DE LA PILE DE LA TÉLÉCOMMANDE

Veiller à mettre les vieilles piles au rebut de manière à respecter l'environnement. Obtenir des

informations relatives au recyclage auprès des autorités locales.

1. Insérer un tournevis dans la position montrée et pousser doucement le clip.
2. Enclencher le clip pour dégager le couvercle de pile.

1. Déposer le couvercle avec précaution.

1. Tourner la télécommande pour déposer la pile.
2. Poser une batterie neuve (3V CR 2032) en dirigeant le repère + vers le haut.
3. Remplacer le couvercle de pile.

VERROUILLAGE ET DÉVERROUILLAGE

Note : Ne pas laisser vos clés dans le véhicule.

Note : Toutes les portes se verrouillent automatiquement lorsque le véhicule roule à une vitesse égale ou supérieure à 7 km/h (4,3 mi/h). Cette fonction peut être activée ou désactivée en se reportant au mode de configuration de module, plus loin dans cette procédure.

Verrouillage et déverrouillage des portes avec la clé E131447

A Déverrouiller B Verrouiller

Note : Pour verrouiller deux fois les portes, tourner deux fois la clé en position de verrouillage en moins de trois secondes.

Verrouillage et déverrouillage des portes avec la télécommande

Reverrouillage automatique : Les portes se reverrouillent automatiquement si vous n'ouvrez pas une porte dans les 45 secondes qui suivent le déverrouillage à l'aide de la télécommande. Les serrures de portes et l'alarme reviennent à l'état précédent.

Note : Cette option peut être désactivée par tout concessionnaire Ford.

A Bouton de rabattement/dépliage de la clé B Déverrouiller C Verrouiller

Appuyer une fois sur le bouton B pour déverrouiller le véhicule.

Appuyer une fois sur le bouton C pour activer le verrouillage centralisé.

Note : Le verrouillage centralisé n'est activé que si toutes les portes passager sont fermées.

Appuyer deux fois sur le bouton C en moins de quatre secondes pour verrouiller deux fois les portes.

Note : Le double verrouillage n'est activé que si toutes les portes passager ainsi que le capot sont fermés, lorsque le véhicule est équipé d'une alarme.

AVERTISSEMENT

N'activez pas le double verrouillage lorsque des personnes ou des animaux sont présents dans le

véhicule. Les portes verrouillées deux fois ne peuvent pas être ouvertes à partir de l'intérieur.

Note : Si le contact est mis alors que la fonction de double verrouillage est activée, le verrouillage simple est automatiquement rétabli.

Le double verrouillage est une fonction de protection contre le vol qui empêche l'ouverture des portes à partir de l'intérieur.

Note : La porte conducteur peut être déverrouillée avec la clé. Cette solution doit être utilisée si la télécommande ne fonctionne pas.

Note : Si le véhicule reste verrouillé pendant plusieurs semaines, la télécommande sera désactivée. Le véhicule doit être déverrouillé et le moteur démarré avec la clé. Le fait de déverrouiller et de démarrer une fois le véhicule réactivera la télécommande.

Reprogrammation de la fonction de déverrouillage

La fonction de déverrouillage peut être reprogrammée de manière à ce que seule la porte conducteur soit déverrouillée. Voir Programmation de la télécommande (page 29).

Confirmation du verrouillage et du déverrouillage

Note : Lorsque vous verrouillez les portes, les clignotants clignotent une fois.

Lorsque vous verrouillez deux fois les portes, les indicateurs de direction clignotent deux fois.

Lorsque vous déverrouillez les portes, les indicateurs de direction émettent un clignotement long.

Fonction de protection contre les yeux d'enfants

Si les boutons de la télécommande sont enfoncés plusieurs fois de manière continue, la fonction de verrouillage et de déverrouillage est bloquée pendant un certain temps pour éviter toute surchauffe des serrures de porte.

Verrouillage et déverrouillage des portes à partir de l'intérieur

Appuyez sur le bouton. Pour l'emplacement des repères, voir Bref aperçu (page 9).

A Déverrouiller B ouverte

Mode de configuration du conducteur

Note : Cette opération doit être exécutée en moins de 30 secondes.

1. Mettre le contact.
2. Appuyer trois fois sur le bouton de serrure de porte.
3. Couper le contact.
4. Appuyer trois fois sur le bouton de serrure de porte.
5. Mettre le contact.

Le système couine pour indiquer que le mode de configuration du conducteur est activé.

Une fois en mode de configuration du conducteur, suivre les étapes mentionnées ci-dessous pour basculer sur l'état de verrouillage automatique par vitesse ou de déverrouillage automatique.

Verrouillage automatique par vitesse

Appuyer deux fois sur le bouton de verrouillage ou de déverrouillage centralisé en l'espace de trois secondes et attendre trois secondes pour basculer sur la fonction de verrouillage automatique par vitesse. Le système couine une fois qu'il a été permuté.

Déverrouillage automatique

Note : Le déverrouillage automatique est activé par défaut.

Appuyer trois fois sur le bouton de verrouillage ou de déverrouillage centralisé en l'espace de trois secondes, puis attendre trois secondes pour basculer sur la fonction de déverrouillage automatique.

Si la fonction de déverrouillage automatique est activée :

Toutes les portes seront déverrouillées au moment de l'ouverture de la porte conducteur ou de la porte passager avant (véhicules dépourvus de télécommande) à partir de l'intérieur alors que la clé est sur le contact.

Si la fonction de déverrouillage automatique est désactivée :

Seule la porte manipulée est déverrouillée en cas d'ouverture à partir de l'intérieur.

Note : L'ouverture des portes arrêté ne déverrouillera jamais les autres portes, en cas d'ouverture à partir de l'intérieur.

Verrouillage de chaque porte avec la clé.

Note : Si le verrouillage centralisé ne fonctionne pas, il est possible de verrouiller chacune des portes avec la clé orientée comme illustré.

Côté gauche

Pour verrouiller, tourner dans le sens des aiguilles d'une montre.

Côté droit

Pour verrouiller, tourner dans le sens inverse des aiguilles d'une montre.

Déverrouillage

Note : Si les serrures de sécurité enfants ont également été activées, le fait de tirer sur le levier intérieur désactive le verrouillage d'urgence mais pas la serrure de sécurité enfants. Seules les poignées de portes extérieures permettent d'ouvrir les portes.

Note : Si les portes ont été déverrouillées, elles doivent être verrouillées individuellement à l'aide de cette méthode jusqu'à ce que la fonction de verrouillage centralisé soit réparée.

Déverrouiller la porte conducteur avec la clé. Les autres portes peuvent être déverrouillées individuellement en tirant sur les poignées de portes intérieures correspondantes.

OUVERTURE ET FERMETURE GLOBALES

Note : Vous pouvez faire fonctionner les vitres pendant une minute maximum après avoir coupé le contact. Elles se désactivent dès qu'une porte est ouverte.

Note : La fermeture globale ne fonctionne que si vous avez programmé correctement la mémoire pour chaque vitre. Voir Lève-vitres électriques (page 58).

Ouverture générale

Pour ouvrir toutes les vitres, appuyer et maintenir enfoncé le bouton de télécommande déverrouillé sur la télécommande pendant trois secondes au moins. Enfoncer à nouveau un bouton de la télécommande pour arrêter la fonction d'ouverture.

Fermeture générale

AVERTISSEMENT

Utiliser avec précaution la fermeture globale. En cas d'urgence, appuyer immédiatement sur un bouton pour les vitres.

Serrures

Pour fermer toutes les vitres, appuyer et maintenir enfoncé le bouton de télécommande verrouillé pendant deux secondes au moins. Enfoncer à nouveau un bouton de la télécommande pour arrêter la fonction de fermeture. La fonction anti-pincement reste active pendant la fermeture globale.

PRINCIPES DE FONCTIONNEMENT

Le système d'immobilisation est un système de protection antivol qui empêche un intrus de démarrer le moteur avec une clé dont le code n'est pas correct.

CLÉS CODÉES

Note : évitez que des objets métalliques ne fassent écran aux clés. Ils pourraient empêcher que le récepteur identifie votre clé comme valide.

Note : si vous perdez une clé, faites effacer le code de toutes les clés restantes et programmer un nouveau code. Veuillez consulter votre concessionnaire pour plus de renseignements. Faites recoder des clés de rechange avec vos clés existantes.

Si vous perdez une clé, vous pouvez vous procurer une clé de rechange auprès de votre concessionnaire Ford. Si possible, indiquez-lui le numéro de clé figurant sur l'étiquette fournie avec les clés d'origine. Vous pouvez aussi obtenir des clés supplémentaires auprès de votre concessionnaire Ford.

ARMEMENT DU SYSTÈME D'IMMOBILISATION DU MOTEUR

Le système d'immobilisation du moteur est armé automatiquement peu après la coupure du contact.

Le témoin du combiné des instruments clignote pour confirmer le fonctionnement du système.

DÉSARMEMENT DU SYSTÈME D'IMMOBILISATION DU MOTEUR

Le système d'immobilisation du moteur se désarme automatiquement lorsque vous établissez le contact avec une clé codée valide.

Le témoin dans le combiné des instruments s'allume pendant environ 3 secondes puis s'éteint. Si le témoin reste allumé une minute ou clignote environ une minute puis à intervalles irréguliers, la clé n'a pas été reconnue. Retirez la clé puis effectuez une nouvelle tentative de démarrage.

Si vous n'avez pas pu démarrer le moteur avec une clé correctement codée, il y a une anomalie dans le système. Faites immédiatement contrôler le système d'immobilisation.

PRINCIPES DE FONCTIONNEMENT

Système d'alarme

Votre véhicule peut être équipé d'un des systèmes d'alarme suivants :

• Alarme périmétrique avec capteurs d'habitacle.
• Alarme périmétrique avec capteurs intérieurs et avertisseur sonore à la batterie.

Capteurs d'habitacle

Les capteurs d'habitacle sont actifs lorsque vous armez l'alarme. Voir Armement de l'alarme (page 38).

AVERTISSEMENTS

Ne pas couvrir les capteurs dans le plafonnier. N'activez pas l'alarme lorsque des personnes, des animaux ou des objets mobiles sont présents dans le véhicule.

Les capteurs d'habitacle peuvent ne pas détecter correctement le mouvement à l'intérieur de l'habitacle si la base du siège arrêté dans une double est en position verticale.

Ne laissez pas les porte-gobelets ouverts.

Note : Des fausses alarmes peuvent se produire si des animaux ou des objets mobiles sont présents dans le véhicule.

Note : De fausses alarmes peuvent également être déclenchées par le chauffage auxiliaire à flamme. Si vous utilisez le chauffage auxiliaire à flamme, dirigez le flux d'air vers le plancher avant.

Les capteurs jouent le rôle de dispositif anti-intrusion dissuasif en détectant tout mouvement à l'intérieur du véhicule.

Sirène d'alarme

La sirène d'alarme retentit lorsque l'alarme est déclenchée. Elle est armée lorsque vous verrouillez le véhicule. La sirène d'alarme ne retentit pas si la batterie du véhicule ou la sirène d'alarme proprement dite est débranchée.

Alarme alimentée par pile

L'alarme alimentée par pile est un système d'alarme antivol supplémentaire qui active une sirène lorsque l'alarme est déclenchée. Elle est armée lorsque vous verrouillez le véhicule. Cette alarme, qui a sa propre pile, déclenche une sirène même si l'intrus débranche la batterie du véhicule ou l'alarme alimentée par pile elle-même.

Déclenchement de l'alarme

Une fois armée, l'alarme se déclenche dans les cas suivants :

• Si quelqu'un ouvre une porte ou le capot sans clé ou télécommande valide.
• Si quelqu'un enlève l'affichage multiple. Si la clé de contact est tournée en position I, II ou III sans une clé valide.
• Si les capteurs d'habitacle détectent un mouvement à l'intérieur du véhicule. Sur les véhicules équipés d'une alarme antivol alimentée par pile, si quelqu'un débranche la batterie du véhicule ou l'alarme alimentée par pile elle-même.

Si l'alarme est déclenchée, la sirène se fait entendre pendant 30 secondes et les feux de détresse clignotent pendant 5 minutes.

Toute nouvelle tentative d'effectuer une des opérations ci-dessus entraîne un nouveau déclenchement de l'alarme.

ARMEMENT DE L'ALARME

Pour armer l'alarme, verrouiller le véhicule. Voir Serrures (page 31).

DÉSARMEMENT DE L'ALARME

Débrancher et couper l'alarme en déverrouillant les portes avec la clé ou en insérant la clé dans le démarreur avec une clé correctement codée dans les 12 secondes, ou en déverrouillant les portes à l'aide de la télécommande.

RÉGLAGE DU VOLANT

AVERTISSEMENT

Ne jamais régler le volant pendant la conduite.

Note : Veiller à être assis à la position correcte. Voir S'asseoir dans la position correcte (page 80).

AVERTISSEMENT

Veillez à engager complètement le levier de verrouillage lorsqu'il est ramené à sa position d'origine.

COMMANDES AUDIO

A Augmentation du volume B Recherche automatique vers le haut C Diminution du volume D Recherche automatique vers le bas E Mode

Mode

Appuyez sur le bouton de mode et maintenez-le enfoncé pour sélectionner la source audio.

Appuyez sur le bouton de mode pour :

• régler l'autoradio sur la station présélectionnée suivante, accepter un appel téléphonique entrant
• terminer un appel téléphonique

SEEK (Recherche automatique)

Appuyez sur le bouton de recherche pour :

• régler l'autoradio sur la station immédiatement au-dessus ou au-dessous dans la plage de fréquence
• lancer la piste suivante ou précédente du CD.

Appuyez sur le bouton de recherche et maintenez-le enfoncé pour :

• régler l'autoradio sur une station au-dessus ou au-dessous dans la plage de fréquence
• faire une recherche dans une piste de CD.

COMMANDE VOCALE

A	Commande vocale

Pour activer ou désactiver le mode de commande vocale, appuyer sur le bouton de commande vocale.

Pour plus d'informations : Voir Commande vocale (page 230).

ESSUIE-GLACES DE PARE-BRISE

ATTENTION

L'utilisation de cette fonction alors que le moteur est arrêté décharge la batterie.

A Battement isolé B Balayage intermittent ou automatique C Balayage normal D Balayage rapide

Balayage intermittent

A Intervalle de balayage long B Balayage intermittent C Intervalle de balayage court

ESSUIE-GLACE À ACTIVATION AUTOMATIQUE

ATTENTION

Ne pas activer la fonction de balayage automatique par temps sec. Le capteur de pluie est très sensible : les essuie-glaces peuvent se déclencher si des saletés, de la brume ou des insectes frappent le pare-brise. Remplacer les balais d'essuie-glaces dès qu'ils commencent à laisser des bandes d'humidité et des traces. Si vous ne les remplacez pas, le capteur de pluie continue de détecter de l'eau sur le pare-brise et les essuie-glaces fonctionnent même si la plus grande partie du pare-brise est sèche. Dégivrer complètement le pare-brise (le cas échéant) avant d'activer la fonction de balayage automatique. Désactiver la fonction de balayage automatique avant de faire passer le véhicule dans une station de lavage.

A Sensibilité élevée B Activé C Sensibilité faible

Si vous activez la fonction de balayage automatique, les essuie-glaces ne fonctionnent que si de l'eau est détectée sur le pare-brise. Le capteur de pluie mesure continuellement la quantité d'eau sur le pare-brise et adapte automatiquement la vitesse de balayage.

Réglez la sensibilité du capteur de pluie à l'aide de la commande rotative. Si le réglage de faible sensibilité est choisi, les essuie-glaces ne fonctionnent que si le capteur détecte une quantité importante d'eau sur le pare-brise. Si le réglage de haute sensibilité est choisi, les essuie-glaces fonctionnent si le capteur détecte une petite quantité d'eau sur le pare-brise.

LAVE-GLACES DE PARE-BRISE

ATTENTION

L'utilisation de cette fonction alors que le moteur est arrêté décharge la batterie.

AVERTISSEMENT

Ne pas actionner les lave-glaces de pare-brise plus de 10 secondes consécutives ou lorsque le réservoir de.

CONTRÔLE DES BALAIS D'ESSUIE-GLACES

E66644

Passez la pointe des doigts sur le bord du balai pour rechercher une éventuelle rugosité.

Nettoyez les raclettes avec de l'eau et une éponge.

REMPLACEMENT DES BALAIS D'ESSUIE-GLACES

Balais d'essuie-glaces de pare-brise

ATTENTION

① Placez les essuie-glaces dans la position de service pour changer les balais. Vous pouvez utiliser la position de service en hiver pour faciliter l'accès aux balais d'essuie-glace afin de les dégager de la neige ou de la glace. Les essuie-glaces de pare-brise retournent à leur position normale dès que vous établissez le contact. Par conséquent, assurez-vous que le pare-brise est exempt de neige et de glace avant d'établir le contact.

Position de service

1. Tourner la clé de contact en position 0 à partir de la position II.
2. Tirer le levier d'essuie-glaces vers le volant dans les trois secondes.

Note : Veillez à ce que le balai s'enclenche en position.

Effectuer la repose en inversant les opérations de la dépose.

COMMANDES D'ÉCLAIRAGE

Positions de la commande d'éclairage

A OFF (désactivé) B Commande d'allumage automatique. C Phares D Feux de position et feux arrière

Feux de stationnement

ATTENTION

Une utilisation prolongée des feux de stationnement peut décharger la batterie.

Coupez le contact.

Les deux côtés

Régler le commutateur d'éclairage sur la position D.

Un côté

Note : Le feu de stationnement doit être enclenché dans les 10 minutes qui suivent le retrait de la clé. Au-delà de ce délai, la clé doit être réinsérée.

A : Côté droit, B : Côté gauche

Feux de route et feux de croisement

Pousser le levier vers l'avant pour commuter entre feux de route et feux de croisement.

Appel de phares

Tirer le levier vers le volant.

Éclairage d'accompagnement

Couper le contact et tirer le levier de clignotants vers le volant ou, si l'allumage automatique a été activé, tourner la clé de la position II sur la position I ou 0 pour allumer les phares.

Un signal sonore bref se fait entendre. Les phares s'éteignent automatiquement après 3 minutes lorsqu'une porte est ouverte, ou 30 secondes après la fermeture de la dernière porte.

Avec toutes les portes fermées, mais dans un laps de temps de 30 secondes, l'ouverture d'une porte entraîne le nouveau lancement de la minuterie de trois minutes.

Pour annuler l'éclairage d'accompagnement, tirer le levier de clignotants de nouveau vers le volant de direction ou mettre le commutateur d'allumage sur ON.

Lampes d'approche

Les répétiteurs latéraux, l'éclairage de plaque d'immatriculation et les lampes dirigées vers le sol s'allument pendant 25 secondes lorsque le véhicule est déverrouillé à l'aide de la télécommande. Si une porte est ouverte, l'éclairage demeure allumé jusqu'à ce qu'elle soit fermée, que le contact soit mis ou pendant une durée de 10 minutes.

Feux d'arrêt d'urgence

Les feux de détresse clignotants ou les feux de brouillard s'allument en cas de freinage brusque à une vitesse supérieure à 50 km/h.

ALLUMAGE AUTOMATIQUE DES PHARES

AVERTISSEMENT

En cas de conditions météorologiques difficiles, il peut s'avérer nécessaire d'allumer manuellement vos phares.

Note : Si la fonction d'allumage automatique des phares est activée, vous ne pouvez allumer les feux de route que si la fonction a déjà allumé les phares.

Les phares s'allument et s'éteignent automatiquement en fonction de la luminosité ambiante.

ANTIBROUILLARDS

Levier de commande

AVERTISSEMENT

Utiliser les projecteurs antibrouillard avant uniquement lorsque la visibilité est fortement limitée par le brouillard, la neige ou la pluie.

Note : Vous ne pouvez pas allumer les feux antibrouillard avant si vous n'avez pas allumé les projecteurs.

Réglage

Les projecteurs antibrouillard peuvent être légèrement réglés pour améliorer le comportement de conduite.

Note : Le réglage des feux de brouillard doit respecter la réglementation locale en vigueur.

1. Positionner le véhicule à vide sur une surface plane et horizontale.
2. Une personne doit prendre place dans le siège conducteur.
3. Démarrer le moteur afin que la batterie ne se décharge pas.
4. Allumer les projecteurs antibrouillard.
5. Régler les feux antibrouillard de sorte que la ligne de délimitation ne dépasse pas X : 20 m.

FEUX ARRIÈRE DE BROUILLARD

AVERTISSEMENTS

N'utiliser les feux arrière de brouillard que lorsque la visibilité est réduite à moins de 50 mètres (164 pi).

Ne pas utiliser les feux arrière de brouillard lorsqu'il pleut ou neige et que la visibilité est supérieure à 50

mètres (164 pi).

Note : Il n'est pas possible d'activer les feux antibrouillard arrière si les phares et les projecteurs antibrouillard n'ont pas été préalablement allumés.

RÉGLAGE EN HAUTEUR DU FAISCEAU DES PROJECTEURS

E78244

A Sans réglage en hauteur des phares B Avec réglage en hauteur des phares

Vous pouvez régler la hauteur du faisceau des phares en fonction du chargement du véhicule.

E133544

A Faisceau relevé B Faisceau abaissé

Régler la commande de réglage en hauteur des phares sur zéro lorsque le véhicule n'est pas chargé. Le régler de manière à produire un éclairage de 35 à 100 mètres (114 à 328 pieds) lorsque le véhicule est partiellement ou complètement chargé.

FEUX DE DÉTRESSE

Pour l'emplacement des repères : Voir Bref aperçu (page 9).

CLIGNOTANTS E131285

A Côté droit B Côté gauche

ÉCLAIRAGE INTÉRIEUR

Plafonnier

A OFF (désactivé) B Portes activées C Activé

Si le contacteur est placé en position B, la lampe d'accueil s'allumera lorsqu'une porte est déverrouillée ou ouverte. Si une porte est laissée ouverte alors que le contact est coupé, le plafonnier s'éteint automatiquement au bout de quelques instants pour éviter la décharge de la batterie du véhicule. Pour le rallumer, établissez brièvement le contact.

Le plafonnier s'allume également à l'extinction du contact. Il s'éteint automatiquement au bout de quelques instants ou lors du démarrage ou du redémarrage du moteur.

Si le commutateur est mis sur la position C, contact coupé, le plafonnier s'allume. Il s'éteint automatiquement au bout de quelques instants afin d'éviter la décharge de la batterie du véhicule. Pour le rallumer, établissez brièvement le contact.

Spots de lecture

Si vous coupez le contact, les lampes de lecture s'éteignent automatiquement après quelques instants afin d'éviter la décharge de la batterie du véhicule. Pour les rallumer, établissez brièvement le contact.

Éteignez les phares et coupez le contact.

Laissez le compartiment moteur et l'ampoule refroidir avant de la retirer.

ATTENTION

Ne posez que les ampoules spécifiées. Voir Tableau de spécifications des ampoules (page 56).

Note : Les instructions suivantes expliquent comment déposer les ampoules. Posez les ampoules de rechange dans l'ordre inverse de la dépose (sauf indications contraires).

De la buée ou de petites gouttelettes d'eau peuvent parfois apparaître à l'intérieur de l'ampoule. Cela n'affecte pas le fonctionnement de l'ampoule et disparaît une fois qu'elle est allumée et que le véhicule roule.

Note : En cas de doute sur une des procédures de remplacement d'ampoule ci-dessous, confiez cette opération à un concessionnaire Ford agréé.

Feux de route et feux de croisement

ATTENTION

Ne touchez pas le verre de l'ampoule.

S'assurer que l'ampoule est bien en place avant de replacer le clip élastique. Afin de s'assurer que l'ampoule est correctement alignée, il peut être utile de vérifier sa position à travers la glace avant du phare.

1. Ouvrez le capot moteur. Voir Ouverture et fermeture du capot (page 151).
2. Débrancher le connecteur en appuyant sur les ressorts situés de part et d'autre de celui-ci.
3. Déposer le soufflet en caoutchouc.
4. Libérer le clip élastique de maintien de l'ampoule et la retirer.
5. Insérer l'ampoule de rechange et la maintenir en place à l'aide du clip élastique.

Note : S'assurer que le soufflet en caoutchouc épouse correctement le boîtier du phare et de l'ampoule, et qu'il n'est pas déformé lors de son installation.

Feux de position et clignotants avant

A Indicateur de direction B Feu de position

1. Déposer le porte-ampoule de l'optique de phare.
2. Déposez l'ampoule.

Projecteurs antibrouillard

Note : L'ampoule ne peut pas être séparée du porte-ampoule.

Éclairage

1. Débrancher le connecteur.
2. Tourner le porte-ampoule dans le sens inverse des aiguilles d'une montre et le déposer.

Répétiteurs latéraux

1. Glisser le verre vers l'arrière et le déposer.
2. Débrancher le connecteur.

Lampes de rétroviseurs extérieurs

A Répétiteur latéral B Ampoule dirigée vers le sol

Note : Ces éléments ne sont pas réparables. Veuillez contacter votre concessionnaire en cas de dysfonctionnement.

Feux arrière

Type 1

A Feu de position arrière et feu stop B Indicateur de direction

C Feu de recul D Feu antibrouillard (côté gauche pour véhicule à conduite à gauche)

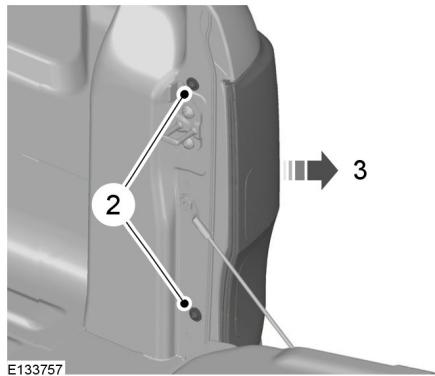

1. Ouvrir le hayon.
2. Déposer les vis.
3. Déposer le bloc de feux arrière.
4. Tourner le porte-ampoule dans le sens inverse des aiguilles d'une montre et le déposer.
5. Déposez l'ampoule.

Type 2 E133685

A Indicateur de direction B Feu de position arrêté et feu stop C Feu de recul

1. Déposez les vis.
2. Déposez la lentille.
3. Déposez l'ampoule.

Éclairage de plaque d'immatriculation

Type 1

1. Faire glisser l'ensemble hors du connecteur et le déposer.
2. Déposer le connecteur avec l'ampoule.
3. Déposez l'ampoule.

Type 2 E133687

1. Déposez les vis.
2. Déposez la lentille.
3. Déposez l'ampoule.

Plafonnier

Cabine allongée et cabine double

1. Dégager avec précaution le plafonnier en faisant levier.
2. Tourner le porte-ampoule dans le sens inverse des aiguilles d'une montre et le déposer.
3. Déposer l'ampoule.

Spots de lecture avant

Sans capteur d'alarme

1. Dégager avec précaution le plafonnier en faisant levier.
2. Tourner le porte-ampoule dans le sens inverse des aiguilles d'une montre et le déposer.
3. Déposer l'ampoule.

Avec capteur d'alarme

E140992

• Dégager avec précaution le plafonnier en faisant levier. Pour les spots de lecture, tourner le porte-ampoule dans le sens inverse des aiguilles d'une montre puis le déposer. Déposer l'ampoule. Pour le spot central, dégager avec précaution le verre de l'ampoule. Déposer l'ampoule.

Troisième feu stop central

Type1 E133689

1. Déposez le cache.
2. Déposez les vis.
3. Dégagez avec précaution le plafonnier en faisant levier.
4. Débranchez le connecteur.
5. Déposez le porte-bulbe en le tournant de 45 degrés dans le sens inverse des aiguilles d'une montre.
6. Retirez les ampoules.

Type 2 E134135

Éclairage

1. Déposez le cache.
2. Déposez les vis.
3. Dégagez avec précaution le plafonnier en faisant levier.
4. Débranchez le connecteur.
5. Extrayez le porte-ampoule.
6. Retirer les ampoules.

TABLEAU DE SPÉCIFICATION DES AMPOULES

Ampoule	Spécification	Intensité (watts)
Feux de route et faux de croisement	H4	55/60
Indicateur de direction avant	P21W	21
Feu de position	W5W	5
Projecteur antibrouillard	H11	55
Répétueur latéral*	-	5
Indicateur de direction arrêté	WY21W	21
Feu de position arrêté et feu stop	W21/5W	21/5
Feu de recul	W21W	21
Feu arrêté de brouillard	W21W	21
Eclairage de plaque d'immatriculation	W5W	5
Plafonnier	W5W	5
Spot de lecture	W5W	5
Troisième feu stop central	W5W	5
Feu de galerie de toit	W5W	5

• Le remplacement de l'ampoule seule est impossible, celle-ci faisant partie intégrante du projecteur. L'ampoule du répétiteur latéral a été modifiée.

LÈVE-VITRES ÉLECTRIQUES

AVERTISSEMENT

N'actionner les lève-vitres électriques que s'ils sont exempts d'obstruction.

Note : Lorsque ces commutateurs sont utilisés trop souvent en peu de temps, le système peut ne plus fonctionner pendant un certain temps afin d'éviter une détérioration par surchauffe.

Note : Si vous actionnez en même temps le commutateur sur la porte en question et le commutateur de cette vitre sur la porte conducteur, la vitre interrompt son mouvement.

Établir le contact avant d'actionner les lève-vitres électriques.

Contacteurs de porte conducteur (Cabine double)

Vous pouvez actionner toutes les vitres au moyen des commutateurs placés sur le panneau de garnissage de la porte conducteur.

A : ouverte, B : fermée

Contacteurs de porte conducteur (Cabine simple et approfondie)

A : ouverte, B : fermée

Commutateurs des portes passagers avant et arrière

A ouverte, B fermée (fermer)

Ouverture et fermeture automatique des vitres

Repousser ou soulever le commutateur jusqu'au deuxième point de commande et le relâcher. Appuyer de nouveau dessus ou le soulever pour stopper la vitre.

Commutateur de sécurité des vitres arrêté

Note : Vous pouvez commander toutes les vitres arrière et la vitre passager avant à partir de la porte du conducteur si le véhicule est équipé de la fonction d'ouverture et de fermeture globale.

Note : Ce sont seulement les véhicules équipés de la fonction d'ouverture et de fermeture globale qui possèdent un témoin dans le commutateur pour indiquer qu'il est actif.

E131468

Un commutateur situé dans la porte conducteur désactive les commutateurs de lève-vitres électriques passager arrière et avant.

Le témoin dans le commutateur de sécurité s'allume et les éclairages des commutateurs de lève-vitres arrière s'éteignent lorsque les vitres arrière sont neutralisées.

Réinitialisation de la mémoire des lève-vitres électriques

AVERTISSEMENT

La fonction anti-pincement est désactivée jusqu'à ce que vous ayez réinitialisé la mémoire.

Après débranchement de la batterie, vous devez réinitialiser la mémoire de chaque vitre :

1. Soulever le commutateur jusqu'à fermeture complète de la vitre. Maintenir le commutateur soulevé pendant une seconde supplémentaire.
2. Relâcher le commutateur, puis le soulever de nouveau pendant une seconde supplémentaire jusqu'à entendre le déclic du relais.
3. Ouvrir la vitre et essayer de la fermer automatiquement.
4. Répéter la procédure si la vitre ne se ferme pas automatiquement.

Mode sécurité

AVERTISSEMENT

La fonction anti-pincement n'est pas active pendant cette procédure.

Si le système détecte un dysfonctionnement, il passe en mode sécurité. Les vitres ne se déplacent que par pas d'environ 0,5 seconde à la fois. Fermez les vitres en appuyant de nouveau sur le commutateur lorsque les vitres s'arrêtent. Le faire contrôler immédiatement.

Fonction d'ouverture et de fermeture globale (GO/GC) (le cas échéant)

Vous pouvez faire fonctionner les lève-vitres pendant une minute lorsque le contact est coupé en utilisant la fonction d'ouverture et de fermeture globales. Voir Ouverture et fermeture globales (page 34).

Note : La fonction d'ouverture et de fermeture globale permet d'ouvrir ou de fermer automatiquement les vitres, mais uniquement sur les véhicules qui en sont équipés.

Note : La fermeture globale ne fonctionne que si vous avez programmé correctement la mémoire pour chaque vitre. La mémoire est réglée par défaut et vous ne devez la réinitialiser qu'en cas de problème.

Fonction anti-pincement (véhicules avec GO/GC uniquement)

AVERTISSEMENT

Une fermeture sans précaution des vitres peut annuler la fonction de protection et causer des blessures.

Les vitres électriques s'arrêtent automatiquement pendant la fermeture (levée automatique) et redescendent légèrement si un obstacle est rencontré.

Neutralisation de la fonction anti-pincement

ATTENTION

Lorsque vous fermez la vitre (levée automatique) pour la troisième fois alors qu'un obstacle est rencontré, la fonction anti-pincement est désactivée. Assurez-vous qu'il n'y a pas d'obstacle dans la course de remontée de la vitre.

Pour annuler cette fonction de protection lorsqu'il se produit une résistance, par exemple en hiver, procéder comme suit :

1. Fermer la vitre deux fois jusqu'à ce qu'elle atteigne le point de résistance et laisser le mouvement s'inverser.
2. La troisième fois, fermer la vitre jusqu'au point de résistance. La fonction anti-pincement est désactivée et vous ne pouvez pas fermer la vitre automatiquement. La vitre outrepasse la résistance et vous pouvez manuellement la fermer complètement.
3. Si la vitre ne peut être fermée au bout de la troisième tentative, la faire contrôler par un technicien compétent.

RÉTROVISEURS EXTÉRIEURS

AVERTISSEMENT

Ne surestimez pas la distance des objets que vous voyez dans le rétroviseur convexe. Les objets vus dans les rétroviseurs convexes apparaissent plus petits et plus distants qu'en réalité.

Rétroviseurs rabattables manuels

Escamotage

Poussez le rétroviseur vers la vitre de porte.

Déplier le rétroviseur

Veillez à engager complètement le rétroviseur dans son support en le ramenant à sa position d'origine.

RÉTROVISEURS EXTÉRIEURS À RÉGLAGE ÉLECTRIQUE

AVERTISSEMENT

Ne surestimez pas la distance des objets que vous voyez dans le rétroviseur convexe. Les objets vus dans les rétroviseurs convexes apparaissent plus petits et plus distants qu'en réalité.

A Rétroviseur gauche B OFF (désactivement) C Rétroviseur droit

Les rétroviseurs extérieurs électriques incorporent un élément chauffant qui dégivre ou désembue le verre du rétroviseur. Voir Vitres chauffantes et rétroviseurs chauffants (page 79).

Rétroviseurs rabattables électriques

Pour rabattre et déplier les rétroviseurs, appuyer brièvement sur le contacteur. Si le commutateur est actionné à nouveau pendant le déplacement des rétroviseurs, leur course sera alors interrompue et leur sens de déplacement inversé.

VITRES COULISSANTES

INSTRUMENTS

E131495

A Compte-tours B Jauge de carburant C Thermomètre de température d'eau D Compteur de vitesse E Bouton du variateur d'éclairage F Affichage d'informations G Bouton de réinitialisation et de sélection de l'affichage de l'ordinateur de bord

Thermomètre de température d'eau

Indique la température du liquide de refroidissement. À la température normale de fonctionnement, l'aiguille reste dans la partie centrale.

ATTENTION

Ne pas redémarrer le moteur avant d'avoir remédié à la cause de la surchauffe.

Si l'aiguille pénètre dans le secteur rouge, le moteur est en surchauffe. Mettre le moteur à l'arrêt, couper le contact et déterminer la cause de la surchauffe une fois que le moteur a refroidi. Voir Contrôle du liquide de refroidissement (page 159).

Jauge de carburant

La flèche à côté du symbole de la pompe à essence indique le côté du véhicule sur lequel se trouve la trappe de remplissage.

TÉMOINS D'AVERTISSEMENT ET INDICATEURS

Les témoins et indicateurs suivants s'allument brièvement à l'établissement du contact pour confirmer le bon fonctionnement du système.

Témoin ABS, Témoin du système d'immobilisation du véhicule, Témoin de frein, Témoin d'allumage, Témoin d'airbags, Témoin de bas niveau de carburant, Témoin de contrôle dynamique de stabilité (ESP), Témoin de pression d'huile, Témoin de vidange d'huile (Diesel uniquement), Témoins d'anomalie du moteur, Témoin de quatre roues motrices, Témoin de quatre roues motrices gamme basse (4L), Témoin du différentiel de verrouillage électronique, Témoin d'eau dans carburant (moteur diesel uniquement), Témoin de bas niveau de liquide lave-glace

• DPF (filtre à particules), Témoin d'avertissement de verglas/gel

Témoin ABS

S'il s'allume pendant la conduite, cela indique un mauvais fonctionnement dans

le système. Le freinage normal (sans ABS) reste totalement opérationnel. Faire contrôler le système par un technicien compétent dès que possible.

Témoin du système d'immobilisation du véhicule

Le témoin du système d'immobilisation clignote si la clé est retirée du commutateur

d'allumage ou si une clé incorrecte est insérée.

Témoin de frein

Il s'allume lorsque le frein de stationnement est serré.

AVERTISSEMENT

Diminuer progressivement la vitesse et stopper le véhicule dès que les conditions de sécurité le permettent.

Utiliser les freins avec précaution.

S'il s'allume pendant la conduite, contrôler que le frein de stationnement n'est pas serré. Si le frein de stationnement n'est pas serré, il indique une anomalie. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

Témoin d'allumage

Si le témoin d'allumage s'allume pendant la conduite, mettre à l'arrêt tous les systèmes

électriques non indispensables et faire immédiatement contrôler le véhicule par un spécialiste.

Témoin d'airbags

S'il s'allume pendant la conduite, il y a une anomalie dans le système. Le faire

contrôler dès que possible.

Témoin de bas niveau de carburant

Si le témoin de bas niveau de carburant s'allume, remplir le réservoir dès que possible.

La flèche à côté du symbole de la pompe à essence indique le côté du véhicule sur lequel se trouve la trappe de remplissage.

Témoin de contrôle dynamique de stabilité (ESP)

Pendant la conduite, le témoin clignote lors des interventions du système. Si le témoin ne

s'allume pas après l'établissement du contact ou reste allumé en continu pendant la conduite, c'est l'indication d'une anomalie dans le système. Le système se désactive pendant toute la durée de l'anomalie. Faire contrôler le système par un technicien compétent dès que possible.

Si l'ESP est désactivé, le témoin clignote deux fois et reste allumé. Le témoin s'éteint

lorsque vous réactivez le système ou coupez le contact.

Témoin de pression d'huile

ATTENTION

Ne reprenez pas la route si le témoin de pression d'huile s'allume alors que le niveau d'huile est correct. Le faire contrôler immédiatement.

Si le témoin de pression d'huile s'allume pendant la conduite, il y a une anomalie dans le

système. Immobiliser le véhicule, couper le moteur et contrôler le niveau d'huile moteur. Voir Contrôle de l'huile moteur (page 158).

Témoin de vidange d'huile (Diesel uniquement)

Le témoin de vidange d'huile signale que l'huile moteur doit être changée en raison d'une

accumulation excessive de suie dans l'huile moteur.

Témoins d'anomalie du moteur

Témoin d'anomalie de fonctionnement

Témoin d'anomalie du groupe motopropulseur

Tous les véhicules

Si l'un de ces témoins s'allume lorsque le moteur fonctionne, cela indique un défaut. Le moteur continue de fonctionner mais avec une puissance limitée. S'il clignote pendant la conduite, réduire immédiatement la vitesse du véhicule. S'il continue de clignoter, éviter toute accélération ou décélération brusque. Faire immédiatement contrôler le système par un technicien correctement formé pour cette opération.

AVERTISSEMENT

Le faire contrôler immédiatement.

Si les deux témoins s'allument en même temps, arrêter le véhicule dès qu'il est possible de le faire sans danger (une utilisation prolongée peut entraîner une réduction de la puissance et provoquer l'arrêt du moteur). Couper le contact, puis tenter de redémarrer le moteur. Si le moteur redémarre, faire immédiatement contrôler le système par un technicien compétent. Si le moteur ne redémarre pas, faire contrôler le véhicule avant de poursuivre le trajet.

Témoin de quatre roues motrices

Le témoin 4 roues motrices s'allume lorsque le commutateur de commande de boîte de

transfert est en position 4H ou 4L. Il clignote lors du passage à la position 4H ou 4L. Voir Différentiel de verrouillage électronique (page 103).

Témoin de quatre roues motrices gamme basse (4L)

Le témoin de gamme basse de quatre roues motrices (4L) s'allume lorsque le

commutateur de commande de boîte de transfert se trouve en position 4L. Il clignote lors du passage à la position 4L. Voir Différentiel de verrouillage électronique (page 103).

Témoin du différentiel de verrouillage électronique

Le témoin du différentiel de verrouillage électronique s'allume lorsque le différentiel

arrière est verrouillé. Le témoin clignote si une erreur est détectée ou si la demande d'engagement ou de désengagement ne peut pas être réalisée. Voir Différentiel de verrouillage électronique (page 103).

Témoin d'eau dans carburant (moteur diesel uniquement)

Le témoin d'eau dans le carburant s'allume s'il y a une quantité excessive d'eau dans le

filtre à carburant. Vidanger l'eau immédiatement. Voir Vidange du séparateur d'eau du filtre à carburant (page 161).

Témoin de bas niveau de liquide lave-glace

Il s'allume lorsque le niveau de liquide de lave-glace du pare-brise descend sous le

repère minimum. Voir Contrôle du liquide lave-glace (page 162).

DPF (filtre à particules)

S'il s'allume, faire contrôler le système par un technicien compétent dès que possible.

Témoin d'avertissement de verglas/gel

AVERTISSEMENT

Même si la température dépasse +4 °C (39 °F), il n'est pas certain que la route soit exempte de dangers dus aux mauvaises conditions orologiques.

Il s'allume et présente une lueur orange lorsque la température d'air extérieur se situe entre 4 °C

et 0 °C (39 °F et 32 °F). Il présente une lueur rouge lorsque la température est inférieure à 0 °C (32 °F).

Témoin de porte ouverte

Le témoin de porte ouverte s'allume à l'établissement du contact si toutes les portes ne sont pas correctement fermées.

Témoin de bougies de préchauffage - Pour véhicules diesel

Voir Démarrage d'un moteur diesel (page 93).

Indicateurs de direction

Témoin de clignotant droit

Témoin de clignotant gauche

Le témoin de clignotants clignote lorsque vous utilisez les clignotants. Une augmentation soudaine de la fréquence de clignotement indique qu'une ampoule est défectueuse.

Témoin de phares

Le témoin de phares s'allume lorsque vous allumez les feux de position et les feux arrière.

Témoin de feux de route

Le témoin de feux de route s'allume lorsque vous allumez les feux de route. Il clignote

lorsque vous effectuez un appel de phares.

Témoin de projecteurs antibrouillard

Le témoin de projecteurs antibrouillard s'allume lorsque vous allumez les projecteurs

antibrouillard.

Témoin de feux de brouillard arrière

Le témoin de feux de brouillard arrière s'allume lorsque vous allumez les feux de brouillard

arrière.

Témoin de ceinture de sécurité

Voir Rappel de bouclage de ceinture de sécurité (page 26).

Témoin de changement de vitesse (boîte manuelle uniquement)

Il s'allume pour informer le conducteur que le passage à un rapport plus élevé permet une

meilleure économie de carburant et un niveau moins élevé d'émissions polluantes (gaz carbonique).

Régulateur de vitesse

Il s'allume lorsqu'une vitesse est réglée à l'aide du régulateur de vitesse.

SIGNAUX SONORES ET INDICATEURS

Avertissement de porte ouverte

Un signal d'avertissement d'ouverture de portière retentit si la vitesse du véhicule dépasse environ 10 km/h (6,2 mph) et que les portières ne sont pas fermées.

Le signal d'avertissement d'illumination des phares retentit si la clé n'est pas en position II ou III et qu'une portière est ouverte avant d'éteindre les phares.

Témoin de position autre que Stationnement

Le signal d'avertissement de position autre que Stationnement retentit si le levier de transmission automatique n'est pas sur la position Stationnement à l'ouverture de la portière conducteur.

Avertissement du frein de stationnement

Le signal d'avertissement du frein de stationnement retentit si le frein à main est encore engagé lorsque la vitesse du véhicule dépasse environ 5 km/h (3 mph).

Avertissement de secours des dispositifs de retenue

Le signal d'avertissement de secours des dispositifs de retenue retentit si le voyant d'avertissement des dispositifs de retenue présente un dysfonctionnement. 5 séries de 5 tonalités retentissent toutes les 30 minutes.

Signal d'avertissement de bas niveau de carburant

Le signal d'avertissement de bas niveau de carburant retentit quand le voyant d'avertissement de bas niveau de carburant est activé et/ou que l'affichage d'informations indique une autonomie restante de 80, 40, 20, 0 km (50, 25, 10, 0 miles).

Clignotant

Le signal de clignotant retentit quand le clignotant gauche ou droit est activé.

Avertissement des indicateurs de direction

Le signal d'avertissement des indicateurs de direction retentit si l'indicateur de direction gauche ou droit est toujours activé après avoir conduit le véhicule sur environ 3,2 km (1,98 mile).

Feu de stationnement d'un côté

Le signal des feux de stationnement d'un côté retentit quand ceux-ci sont activés.

Éclairage d'accompagnement

Le signal d'avertissement de l'éclairage d'accompagnement retentit quand celui-ci est activé.

Rappel de bouclage de ceinture

Le signal d'avertissement de la ceinture de sécurité retentit si la ceinture de sécurité du conducteur et/ou du passager n'est pas bouclée et que la vitesse du véhicule dépasse environ 25 km/h (15,5 mph).

Avertissement d'alarme

Le signal d'avertissement d'alarme retentit si le véhicule est déverrouillé avec la clé mécanique et non avec la télécommande. Le signal retentit pendant 12 secondes jusqu'à ce que le bouton de déverrouillage de la télécommande soit enfoncé ou qu'une clé correctement codée soit insérée dans l'allumage et tournée sur la position II ou III. Si cette action n'a pas été effectuée après 12 secondes, l'alarme du véhicule retentit.

Avertissement sonore de clé dans le commutateur d'allumage

Le signal sonore de clé dans le commutateur d'allumage retentit si la clé est insérée dans l'allumage (sans être tournée sur la position II ou III) et que la portière conducteur est ouverte.

Avertissement de vitesse excessive

Le signal d'avertissement de vitesse excessive retentit lorsque la vitesse du véhicule dépasse environ 120 km/h (74,5 mph).

Avertissement de bas niveau du liquide lave-glace

Le signal d'avertissement de bas niveau de liquide de lave-glace retentit lorsque le niveau de liquide de lave-glace dans le réservoir est bas.

Avertissement d'absence de verrouillage

Le signal d'avertissement d'absence de verrouillage retentit si la portière n'est pas verrouillée après avoir appuyé sur le bouton de verrouillage.

Note : Cette fonction est désactivée par défaut. Pour l'activer, contactez votre concessionnaire Ford.

GÉNÉRALITÉS

AVERTISSEMENT

Ne pas utiliser les commandes de l'écran d'information lorsque le véhicule est en mouvement.

Note : L'afficheur multifonction reste allumé plusieurs minutes après la coupure du contact.

A Affichage des vitesses (transmission automatique uniquement) B Affichage de l'ordinateur de bord C Écran du totalisateur kilométrique

Totalisateur

Il enregistre le kilométrage parcouru par le véhicule.

ORDINATEUR DE BORD

Les commandes

Pour l'emplacement des repères : Voir Instruments (page 62).

Appuyer sur la touche SET/RESET pendant moins de 2 secondes pour :

• Choisir entre les affichages de l'ordinateur de bord

Appuyer sur la touche SET/RESET et la maintenir enfoncée pendant plus de deux secondes pour :

• Réinitialiser le compteur journalier A
• Réinitialiser le compteur journalier B, réinitialiser la consommation de carburant moyenne, réinitialiser la vitesse moyenne

L'ordinateur de bord affiche les informations suivantes :

Affichages d'informations

Totalisateur journalier (A et B)

Il enregistre le kilométrage parcouru sur un parcours donné.

Autonomie

Indique la distance approximative que peut parcourir le véhicule avec le carburant restant dans le réservoir. Le changement de type de conduite peut provoquer des écarts avec l'autonomie affichée.

Consommation moyenne

Indique la consommation de carburant moyenne actuelle.

Vitesse moyenne

Indique la consommation de carburant moyenne depuis la dernière remise à zéro de la fonction.

Consommation momentanée

Indique la vitesse moyenne depuis la dernière remise à zéro de la fonction.

Température extérieure

Indique la température extérieure.

Note : La position de l'affichage de l'ordinateur de bord peut varier selon les informations affichées à l'écran.

Réglages personnalisés

Réglage de la langue

A Menu de réglage de la langue actif B Affichage du nom de la langue

Onze langues sont disponibles, classées de 01 à 11 dans l'ordre ci-dessous :

01 : Anglais - GB 02 : Suédois - S 03 : Allemand - D 04 : Néerlandais - NL 05 : Français - F 06 : Italien - I 07 : Espagnol - E 08 : Portugais - P 09 : Turc - TR 10 : Russe - RUS 11 : Polonais - PL

Pour accéder au menu de réglage de la langue :

1. Le contact étant coupé, appuyer sur le bouton d'atténuation de l'éclairage et le maintenir enfoncé. Pour rechercher une option : Voir Instruments (page 62). et mettre le contact.
2. L'écran affiche le menu de réglage de la langue actif.
3. Appuyer sur SET/RESET pour sélectionner parmi les différentes langues.
4. Appuyer sur la touche SET/RESET et la maintenir enfoncée pour sélectionner la langue actuellement affichée.
5. Un signal sonore confirme le choix.
6. L'affichage retrouve son apparence normale.

Unités de mesure

Pour sélectionner les unités métriques ou anglo-saxonnes pour l'affichage de la température extérieure :

1. Passer en mode d'affichage de la "Température extérieure".
2. Appuyer sur la touche SET/RESET et la maintenir enfoncée pendant plus de deux secondes pour changer d'unité.

La sélection alternative des unités de mesure grâce à cet écran s'applique aux affichages suivants :

• Température extérieure.
• Affichage de la température dans la climatisation automatique. La température réglée s'affiche sur l'écran multifonction.

PRINCIPES DE FONCTIONNEMENT

Air extérieur

Gardez les entrées d'air devant le pare-brise exemptes d'obstruction (neige, feuilles, etc.) pour permettre le bon fonctionnement du système de chauffage, ventilation et climatisation.

Ventilation en circuit fermé

ATTENTION

! Une utilisation prolongée de la fonction de ventilation en circuit fermé peut être à l'origine d'un embuage des vitres. Si les vitres s'embuent, suivez les réglages de dégivrage et désembuage du pare-brise.

L'air présent dans l'habitacle sera continuellement recirculé. L'air extérieur ne pénètre pas dans le véhicule.

Chauffage

L'efficacité du chauffage dépend de la température du liquide de refroidissement.

Climatisation

Note : La climatisation ne fonctionne que lorsque la température est supérieure à 4°C (39°F).

Note : L'utilisation de la climatisation entraîne une augmentation de la consommation de carburant du véhicule.

L'air est dirigé à travers l'évaporateur où il est refroidi. L'humidité est extraite de l'air pour éviter le givrage des vitres. La condensation qui en résulte est évacuée vers l'extérieur du véhicule, et il est donc normal de voir une petite flaque d'eau sous le véhicule.

Généralités sur la commande de la température et de l'humidité dans l'habitacle

Fermez complètement toutes les vitres.

Réchauffement de l'habitacle

Orientez le flux d'air vers vos pieds. Par temps froid ou humide, orientez une partie de l'air vers le pare-brise et les vitres des portes.

Refroidissement de l'habitacle

Orientez le flux d'air vers votre visage.

OUÏES D'AÉRATION

CLIMATISATION MANUELLE - Commande de distribution d'air

A Tableau de bord, B Tableau de bord et plancher, C Plancher, D Plancher et pare-brise, E Pare-brise

La commande de répartition d'air peut être réglée sur n'importe laquelle des positions indiquées. Une petite quantité d'air est dirigée vers le pare-brise aux positions B et C.

Soufflerie

Régulation de température

Bleu Basse

Rouge Elevée

A/C Refroidissement maximal MAX

Ventilation en circuit fermé

Contrat de licence d'utilisateur final

Appuyez sur la touche de ventilation en circuit fermé pour sélectionner alternativement le mode d'apport d'air extérieur et celui de ventilation en circuit fermé.

Réglages du système

Note : Réglez toutes les commandes sur les positions indiquées.

Chauffage rapide de l'habitacle

E132666

Sélectionner la température extérieure.

Ventilation

E132667

A Tableau de bord et plancher B Tableau de bord

Amener le commutateur de répartition d'air en position A ou en position B. Régler la soufflerie et la température sur une position quelconque et sélectionner l'air extérieur. Ouvrir les aérateurs selon ses besoins.

Mise en marche et arrêt de la climatisation

A/C

Appuyer sur la touche A/C pour mettre en marche et arrêter la climatisation.

Abaissement de la température avec apport d'air extérieur

E132668

Activer la climatisation et sélectionner l'air extérieur.

Refroidissement rapide de l'habitacle

E132669

Sélectionner A/C MAX garantit le refroidissement maximal des occupants. Pour désactiver A/C MAX, désélectionner la climatisation ou l'air recirculé.

Dégivrage et désembuage rapides du pare-brise

E132665

Une fois que l'acheminement de l'air vers le pare-brise est sélectionné, la climatisation s'active automatiquement et sélectionne l'air extérieur.

Diminution du taux d'humidité dans l'habitacle

E132670

Une fois que l'acheminement de l'air vers le pare-brise est sélectionné, la climatisation s'active automatiquement et sélectionne l'air extérieur.

CLIMATISATION AUTOMATIQUE

Le système régule automatiquement la température, le débit et la répartition du flux d'air et les adapte en fonction des conditions de conduite et de la météorologie. Appuyer une fois brièvement sur le bouton AUTO pour activer le mode auto.

Note : En mode AUTO, s'assurer que la température est réglée au niveau souhaité (22 °C (71 °F) de préférence).

Note : Si la climatisation est en marche, les informations relatives à ce système apparaissent dans l'affichage d'informations. Voir Affichages d'informations (page 69).

Note : Éviter de modifier les réglages lorsque l'intérieur du véhicule est extrêmement chaud ou froid. La climatisation automatique s'adapte automatiquement aux conditions actuelles. Pour permettre un fonctionnement correct du système, les ouïes latérales et centrales doivent être totalement ouvertes.

Note : Le capteur d'ensoleillement est situé sur le dessus du tableau de bord. Ne pas couvrir le capteur.

Note : Le capteur de température à l'intérieur de l'habitacle se trouve derrière la grille située sous la commande de distribution d'air. Ne pas couvrir la grille avec un objet quelconque.

Note : Lorsque la température extérieure est basse et que la climatisation est en mode auto, le flux d'air est faible et dirigé vers le pare-brise et les vitres latérales aussi longtemps que le moteur est froid.

Commande de distribution d'air

A Pare-brise B Tableau de bord C Plancher

Pour régler la répartition d'air, appuyer sur le commutateur approprié. Les combinaisons de réglages qui peuvent être sélectionnées sont A, B, C, A et C et B et C.

Soufflerie

Note : Quand la soufflerie est en mode AUTO, aucun témoin de configuration de la soufflerie n'est allumé.

Lorsque la vitesse de la soufflerie est réglée manuellement au moyen de la molette, le réglage de la soufflerie apparaît sur l'affichage situé au-dessus des commandes de distribution d'air.

Pour revenir en mode auto, appuyer brièvement sur le bouton AUTO.

Régulation de température

La température peut être réglée entre 16 °C et 28 °C, par pas de 0,5 °C. En position L0 (en dessous de 16 °C (61 °F)), le système assure un refroidissement permanent tandis qu'en position H1 (au-dessus de 28 °C (82 °F)), il assure un chauffage permanent, sans maintenir une température constante.

Mode Mono

En mode Mono, les réglages de température s'appliquent de la même manière au côté conducteur et au côté passager. Si vous réglez la température à l'aide de la commande rotative du côté conducteur, les réglages s'appliquent aussi au côté passager.

Pour activer le mode double zone

Appuyer longuement sur le bouton AUTO ou sélectionner la température pour le côté passager à l'aide de la commande rotative du côté passager. La température côté conducteur reste inchangée. Vous pouvez maintenant régler séparément les températures des côtés conducteur et passager. Les réglages de température pour chaque côté sont affichés sur l'écran. Vous pouvez régler une différence de température allant jusqu'à 4 °C (8 °F).

Note : Si vous réglez une différence de température supérieure à 4 °C (8 °F), la température de l'autre côté sera ajustée de sorte que la différence reste de 4 °C (8 °F).

Pour désactiver le mode double zone

Appuyer sur le bouton AUTO pendant trois secondes ou sélectionner HI ou LO du côté du conducteur. La température du côté passager adopte la valeur réglée pour le côté conducteur.

Ventilation en circuit fermé

Appuyer sur la touche d'air recirculé pour sélectionner alternativement le mode d'apport d'air frais et d'air recirculé.

Note : Lorsque le système est en mode AUTO et que les températures intérieure et extérieure sont relativement élevées, le système sélectionne automatiquement la ventilation en circuit fermé afin d'optimiser le refroidissement de l'habitacle. Une fois atteinte la température sélectionnée, le système rétablit automatiquement le mode d'apport d'air extérieur.

Refroidissement rapide de l'habitacle

A/C MAX

Sélectionner A/C MAX garantit le refroidissement maximal des occupants. Appuyer une deuxième fois sur le bouton A/C MAX désactive A/C MAX.

Dégivrage et désembuage du pare-brise

MAX

Appuyer sur le bouton de dégivrage MAX pour désembuer rapidement le pare-brise.

De l'air frais pénètre dans le véhicule et la climatisation est automatiquement sélectionnée. La vitesse de soufflerie, la commande de température et l'air frais fonctionnent automatiquement et ne peuvent pas être réglés dans ce mode. La soufflerie est réglée sur la vitesse maximum et la température sur HI.

Lorsque le dégivrage MAX est sélectionné, les vitres chauffantes se mettent automatiquement en marche et s'arrêtent au terme d'une durée déterminée.

Appuyer de nouveau sur le bouton de dégivrage MAX rétablit les réglages précédents du système.

Pour revenir en mode auto, appuyer brièvement sur le bouton AUTO.

Mise en marche et arrêt de la climatisation

A/C

Appuyer sur la touche A/C pour mettre en marche et arrêter la climatisation. L'éclairage du bouton indique l'état de la climatisation.

Note : La climatisation ne fonctionne que lorsque le moteur tourne.

Mise à l'arrêt de la climatisation automatique

Appuyer sur le bouton d'alimentation pour activer ou désactiver le système. Lorsqu'il est désactivé, l'air recirculé est sélectionné, mais il est également possible de sélectionner manuellement l'air frais.

VITRES CHAUFFANTES ET RÉTROVISEURS CHAUFFANTS

Vitres chauffantes

Utiliser les vitres chauffantes pour dégivrer ou désembuer le pare-brise ou la lunette arrière.

Note : Les vitres chauffantes ne fonctionnent que lorsque le moteur tourne.

Note : Les vitres chauffantes se coupent automatiquement au terme de la période définie.

Appuyer sur le bouton des vitres chauffantes pour activer ou désactiver le chauffage du pare-brise.

Lunette arrière chauffante

Appuyer sur le bouton des vitres chauffantes pour activer ou désactiver le chauffage de la lunette arrière.

Rétroviseurs extérieurs chauffants

Les rétroviseurs extérieurs chauffants sont équipés d'un élément chauffant qui dégèle et dégivre leurs miroirs. L'élément chauffant est activé automatiquement lorsque vous mettez en marche la fonction de lunette arrière chauffante.

S'ASSEOIR DANS LA POSITION CORRECTE

AVERTISSEMENTS

Ne pas régler les sièges lorsque le véhicule est en mouvement.

Pour retenir le corps dans une position qui permet à l'airbag d'assurer une protection optimale, la ceinture de sécurité doit être correctement utilisée.

À condition d'être correctement utilisés, le siège, l'appuie-tête, la ceinture de sécurité et les airbags assurent une protection optimale en cas de collision. Nous vous recommandons :

de vous asseoir en position verticale avec la base de votre colonne vertébrale le plus en arrière possible, de ne pas incliner le dossier à plus de 30 degrés, de régler l'appuie-tête de telle sorte que son sommet soit au niveau du sommet de votre tête et aussi avancé que possible tout en restant confortable.

• de développer une distance suffisante entre vous et le volant. Nous recommandons de développer une distance minimale de 250 mm entre votre sternum et le couvercle d'airbag.
• de tenir le volant avec les bras légèrement pliés.
• de plier légèrement les jambes de manière à pouvoir appuyer à fond sur la pédale de frein.
• de positionner la partie épaulière de la ceinture de sécurité sur le centre de votre épaule et de bien ajuster la partie ventrale sur vos hanches.

Faites en sorte de trouver une position de conduite confortable et d'être en mesure de conserver la maîtrise totale du véhicule.

SIÈGES AVANT

AVERTISSEMENTS

Ne pas utiliser de revêtements de siège supplémentaires qui n'ont pas été prévus pour des sièges avec un airbag latéral. Ces housses de sièges doivent être montées par des techniciens qualifiés.

Ne pas régler les sièges lorsque le véhicule est en mouvement.

Réglage du support lombaire

Avance et recul des sièges (sièges à commande manuelle)

AVERTISSEMENT

Après avoir lâché le levier, essayer de faire bouger le siège vers l'avant et l'arrière pour s'assurer qu'il est complètement engagé dans son verrou.

ATTENTION

Ne pas avancer les sièges avant trop près de la planche de bord.

Réglage de la hauteur du siège conducteur (sièges à commande manuelle)

Chaque commande du levier relève ou abaisse le siège par palier.

Réglage de l'inclinaison du dossier de siège (sièges à commande manuelle)

E131592

Siège avant - Cabine approfondie

E136219

AVERTISSEMENTS ! Après avoir relâché le levier, basculer le dossier de siège d'avant en arrière pour s'assurer qu'il est bien engagé dans son verrou.

Si le siège passager avant a été déplacé vers l'avant, secouer le siège d'avant en arrière après avoir relâché le levier pour s'assurer qu'il est bien engagé dans son verrou.

Note : Sur les véhicules à cabine approfondie, le siège passager avant peut être ajusté afin de faciliter l'accès au passager arrière.

Rabattre le dossier de siège (Banquette - Cabine simple)

Avance et recul des sièges (sièges à commande électrique) E131591

ATTENTION

Ne pas avancer les sièges avant trop près de la planche de bord.

Réglage de la hauteur du siège conducteur (sièges à commande électrique)

Réglage de l'inclinaison du dossier de siège (sièges à commande électrique)

Inclinaison du siège (sièges à commande électrique)

E131607

APPUIS-TÊTE

Réglage de l'appui-tête

AVERTISSEMENTS

Relever l'appui-tête arrière lorsque le siège concerné est occupé par un passager.

Toujours retirer l'appui-tête du siège arrière sur lequel a été installé un siège de sécurité enfant face à la route.

Régler l'appui-tête de telle sorte que son sommet corresponde à celui de votre tête.

Dépose de l'appui-tête

Appuyer sur le bouton de verrouillage avec un outil adéquat et déposer l'appui-tête.

SIÈGES ARRIÈRE

Rabattement du coussin de siège arrière

Cabine allongée

Cabine double

ATTENTION

Lorsque le coussin est rabattu, sa sangle d'ancrage doit être rangée dans la poche fournie.

Rabattage du dossier de siège arrière - Cabine double

AVERTISSEMENT

En rabattant un dossier, veiller à ne pas se coincer les doigts entre le dossier et l'armature du siège.

ATTENTION

Ne pas utiliser la surface arrière du dossier de siège arrière comme plancher de chargement.

Ne pas déverrouiller et replier le dossier du siège lorsque le coussin est relevé.

Pour rabattre le dossier de siège

1. Tirer la sangle de déverrouillage vers le haut.
2. Pousser le dossier vers l'avant.

Pour remettre le dossier en position verticale :

1. Pousser le dossier en position verticale.

AVERTISSEMENTS

Lorsque les dossiers sont relevés, veiller à ce que l'occupant puisse voir les ceintures et qu'elles ne soient pas coincées derrière le siège.

S'assurer que le dossier de siège arrière est bien fixé et bien engagé dans ses verrous.

Accoudoir de siège arrière

1. Pousser l'accoudoir contre le dossier de siège et le maintenir.
2. Tirer sur la sangle pour le libérer.

SIÈGES CHAUFFANTS

ATTENTION

L'utilisation de cette fonction alors que le moteur est arrêté décharge la batterie.

E131536

Le chauffage de siège fonctionne uniquement lorsque le contact est établi.

La température maximale est atteinte après cinq ou six minutes. Cette température est réglée par un thermostat.

Le chauffage de siège reste activé jusqu'à ce que le commutateur du siège chauffant soit désactivé ou que le contact soit coupé.

MONTRE DE BORD

Pour des instructions supplémentaires sur le réglage de la montre, voir Réglage de l'horloge de l'autoradio (page 210).

RÉGLAGE DE L'INTENSITÉ D'ÉCLAIRAGE DU COMBINÉ DES INSTRUMENTS

Note : Le réglage du variateur d'éclairage modifie le niveau d'éclairage des écrans intérieurs et des commutateurs.

E133586

Pour l'emplacement des repères : voir Instruments (page 62).

Appuyer sur le bouton du variateur d'éclairage pour régler le niveau d'éclairage par incréments.

Maintenir le bouton du variateur d'éclairage enfoncé pour régler le niveau d'éclairage avec précision.

ALLUME-CIGARES

ATTENTION

Si vous utilisez la prise lorsque le moteur est arrêté, il est possible que la batterie se décharge.

Ne pas maintenir l'objet chauffant de l'allume-cigares enfoncé.

Note : Il est possible d'utiliser la prise pour alimenter des équipements électriques de 12 volts d'une intensité maximale de 10 ampères. Utiliser uniquement les connecteurs pour accessoires Ford ou les connecteurs prévus pour une utilisation avec des prises type SAE.

Enfoncer l'élément chauffant pour utiliser l'allume-cigares. Il est éjecté automatiquement.

Pour l'emplacement des repères : Voir Bref aperçu (page 9).

CENDRIER

Note : Le cendrier amovible peut être placé sur n'importe quel porte-gobelet avant ou arrière.

POINTS D'ALIMENTATION AUXILIAIRE

ATTENTION

Si vous utilisez la prise de courant auxiliaire lorsque le moteur est à l'arrêt, vous risquez de décharger la batterie.

Note : Il est possible d'utiliser la prise lorsque le contact est coupé.

Il est possible d'utiliser la prise de courant auxiliaire pour alimenter des équipements électriques 12 volts d'une intensité maximale de 10 ampères. Utiliser uniquement les connecteurs pour accessoires Ford ou les connecteurs prévus pour une utilisation avec des prises type SAE. Pour l'emplacement des repères : voir Bref aperçu (page 9).

PORTE-GOBELETS

AVERTISSEMENTS

Ne pas placer de boissons chaudes dans les porte-gobelets lorsque le véhicule est en mouvement.

Ne pas placer d'objets en verre dans les porte-gobelets.

Porte-gobelets avant Type 1

Type 2

E132723

Porte-gobelets arrêté

Type 2 E132724

PORTE-VERRE E133675

CASIERS DE RANGEMENT

Côté conducteur E133607

Côté passager E136461

Console centrale

Voir Prise d'entrée auxiliaire (AUX IN) (page 222).

PORT USB

Pour l'emplacement des repères : Voir Bref aperçu (page 9).

Voir Connectivité (page 248).

BOÎTE À GANTS RÉFRIGÉRÉE

A Ouverte B Fermée

Le flux d'air froid à l'intérieur du caisson de refroidissement peut être ajusté à l'aide du levier de commande.

PRISE D'ENTRÉE AUXILIAIRE

Pour connaître l'emplacement de l'élément, voir : Bref aperçu (page 9).

TAPIS DE SOL

AVERTISSEMENTS

Si des tapis de sol sont utilisés, toujours s'assurer que le tapis de sol côté conducteur est correctement fixé par les fixations prévues à cet effet, et situé de telle sorte qu'il n'affecte pas le fonctionnement des pédales.

Ne pas installer de tapis de sol supplémentaires par-dessus les tapis de sol d'origine.

E136481

GÉNÉRALITÉS

Conseils généraux

Si la batterie a été débranchée, il se peut que le véhicule présente des caractéristiques d'agrément de conduite inhabituelles sur environ 8 kilomètres (5 miles) suite au rebranchement de la batterie.

Ceci se produit car le système de gestion moteur doit se synchroniser de nouveau avec le moteur. Veuillez ignorer toutes caractéristiques d'agrément de conduite inhabituelles.

Démarrage du véhicule en le tirant ou en le poussant

AVERTISSEMENT

Pour éviter de l'endommager, ne démarrez pas votre véhicule en le tirant ou en le poussant. Utilisez des câbles d'appoint et une batterie d'appoint. Démarrage du véhicule à l'aide des volants (page 167).

COMMUTATEUR D'ALLUMAGE

AVERTISSEMENT

Ne jamais remettre la clé à la position 0 ou l'enlever lorsque le véhicule se déplace.

E72128

0 Le contact est coupé.

Le contact est coupé et les principaux circuits électriques sont hors tension.

Note : Pour ne pas décharger la batterie, ne pas laisser la clé de contact trop longtemps dans cette position.

II Le contact est établi. Tous les circuits électriques sont opérationnels. Allumage des témoins et indicateurs. C'est la position de la clé pendant la conduite. C'est aussi la position à utiliser en cas de remorquage du véhicule.

III Le démarreur est activé. Relâcher la clé dès le démarrage du moteur.

VERROU DE DIRECTION

Lorsque vous retirez la clé du commutateur d'allumage, le verrou de colonne de direction est activé lorsque vous commencez à tourner le volant.

La direction est déverrouillée lorsque la clé de contact est amenée en position ACC (accessoires).

DÉMARRAGE D'UN MOTEUR À ESSENCE

Note : Vous ne pouvez actionner le démarreur que pendant une durée limitée, par exemple 10 secondes. Le nombre de tentatives de démarrage est limité à six environ. Une fois cette limite atteinte, le système interdit tout autre essai pendant une durée déterminée, par exemple 30 minutes.

Moteur froid ou chaud

Véhicules avec boîte de vitesses manuelle

Note : Ne pas toucher la pédale d'accélérateur.

Note : Si vous relâchez la pédale d'embrayage pendant le démarrage du moteur, le démarreur peut cesser de fonctionner et le circuit de bord revient en mode contact établi.

1. Appuyer à fond sur la pédale d'embrayage.
2. Démarrer le moteur.

Véhicules avec transmission automatique

Note : Ne pas toucher la pédale d'accélérateur.

Note : Si vous relâchez la pédale de frein pendant le démarrage du moteur, le démarreur peut cesser de fonctionner et le circuit de bord revient en mode contact établi.

1. Mettre le levier sélecteur de transmission en position P ou N.
2. Appuyer à fond sur la pédale de frein.
3. Démarrer le moteur.

Tous les véhicules

Si le moteur ne démarre pas, patientez quelques instants et essayez de nouveau.

Si le moteur ne démarre pas après trois tentatives, patientez 10 secondes puis suivez la procédure Moteur noyé.

En cas de difficultés à démarrer le moteur lorsque la température est inférieure à -25°C, enfoncez la pédale d'accélérateur à mi-course, puis réessayez.

Moteur noyé

Véhicules avec boîte de vitesses manuelle

1. Appuyez à fond sur la pédale d'embrayage.
2. Enfoncez complètement la pédale d'accélérateur et immobilisez-la.
3. Démarrez le moteur.

Véhicules avec transmission automatique

1. Mettez le levier sélecteur de transmission en position P ou N.
2. Enfoncez complètement la pédale d'accélérateur et immobilisez-la.
3. Appuyez à fond sur la pédale de frein.
4. Démarrez le moteur.

Tous les véhicules

Si le moteur ne démarre pas, répétez la procédure de démarrage Moteur froid ou chaud.

Régime de ralenti du moteur après le démarrage

La vitesse à laquelle le moteur tourne au régime de ralenti juste après le démarrage dépend de la température du moteur.

Le régime de ralenti augmente automatiquement lorsque le moteur est froid afin de réchauffer le convertisseur catalytique. Les émissions polluantes du véhicule sont ainsi maintenues à un niveau minimal absolu.

Le régime de ralenti revient lentement au niveau normal tandis que le convertisseur catalytique se réchauffe.

DÉMARRAGE D'UN MOTEUR DIESEL

Moteur froid ou chaud

Tous les véhicules

Note : Lorsque la température est inférieure à -15 °C, il peut être nécessaire de lancer le moteur pendant une période pouvant atteindre 25 secondes.

Note : Continuez d'actionner le démarreur jusqu'à ce que le moteur démarre.

Note : Ne pas actionner le démarreur plus de 30 secondes consécutives.

Établissez le contact et attendez que le témoin de préchauffage s'éteigne.

Véhicules avec boîte de vitesses manuelle

Note : Ne pas appuyer sur la pédale d'accélérateur.

1. Appuyer à fond sur la pédale d'embrayage.
2. Démarrer le moteur.

Véhicules avec transmission automatique

1. Sélectionner la position P (stationnement) ou N (point mort).
2. Enfoncer à fond la pédale de frein.
3. Démarrer le moteur.

FILTRE À PARTICULES DIESEL

Le DPF fait partie des systèmes de réduction des rejets polluants montés sur votre véhicule. Il filtre les particules diesel nocives contenues dans les gaz d'échappement.

Régénération

AVERTISSEMENT

Ne pas garer le véhicule ou laisser le moteur tourner au ralenti au-dessus de feuilles ou d'herbes sèches ou

autres matières inflammables. Le processus de régénération du filtre à particules crée des températures de gaz d'échappement très élevées et l'échappement dégage une chaleur considérable pendant et après la régénération, mais aussi après l'arrêt du moteur. Risque d'incendie.

ATTENTION

Évitez de tomber en panne de carburant.

Contrairement aux filtres normaux qui doivent être régulièrement remplacés, le FAP a été conçu pour se régénérer ou s'auto-nettoyer afin de conserver son efficacité. Le processus de régénération est lancé automatiquement. Toutefois, il est nécessaire que le processus de régénération soit lancé dans certaines conditions de conduite.

Si vous conduisiez uniquement sur de courtes distances, ou si vos voyages comportent des arrêts et démarrages fréquents avec une accélération et une décélération accrues, des voyages occasionnels dans les conditions suivantes accompagneront le processus de régénération :

Conduire le véhicule à vitesse constante, de préférence sur un grand axe, pendant environ 20 minutes. - Éviter les périodes prolongées de fonctionnement au ralenti, respecter les limitations de vitesse et tenir compte de l'état des routes et des conditions de circulation. - Ne pas couper le contact. Utiliser un rapport inférieur au rapport normal pour maintenir un régime moteur plus élevé pendant ce trajet, le cas échéant.

MISE À L'ARRÊT DU MOTEUR

Véhicules avec turbocompresseur

ATTENTION

Ne pas arrêter le moteur quand il tourne à haut régime ou

immédiatement après le remorquage d'une lourde charge. Si vous le faites, le turbocompresseur continuera de tourner avec une pression d'huile moteur nulle. Ceci peut entraîner une usure prématurée des paliers du turbocompresseur.

Relâcher la pédale d'accélérateur. Attendez que le moteur soit revenu au ralenti puis coupez le contact.

PRÉCAUTIONS DE SÉCURITÉ

AVERTISSEMENTS

Cesser le ravitaillement après le second arrêt du pistolet de

remplissage. Cette pratique permet de conserver dans le réservoir un volume d'expansion adéquat, qui empêche tout refoulement de carburant. Une projection de carburant pourrait constituer un risque pour les autres usagers.

Ne pas approcher de flammes ou de chaleur près du circuit

d'alimentation. Le circuit

d'alimentation est sous pression. Il y a risque de blessures en cas de fuite du circuit d'alimentation.

QUALITÉ DU CARBURANT - ESSENCE

ATTENTION

Ne pas utiliser de l'essence plombée ou de l'essence avec des additifs contenant d'autres composés

métalliques (à base de manganèse par exemple). Ils pourraient endommager le système antipollution.

Note : Nous recommandons l'utilisation d'un carburant de haute qualité uniquement.

Note : L'utilisation d'additifs ou d'autres traitements pour le moteur non agréés par Ford n'est pas recommandée.

Note : Les carburants dont le mélange d'éthanol ne dépasse pas 10 % (E10) peuvent être utilisés dans ce véhicule.

Utiliser de l'essence sans plomb ayant un indice d'octane égal ou supérieur à 91 et répondant à la spécification nationale appropriée.

QUALITÉ DU CARBURANT - DIESEL

AVERTISSEMENT

Ne pas mélanger du gazole avec de l'huile, de l'essence ou d'autres liquides. Ceci pourrait déclencher une réaction chimique.

ATTENTION

Ne pas ajouter de kérosène, de paraffine ou de l'essence au gazole. Ceci pourrait endommager le circuit d'alimentation.

Utiliser du diesel qui répond à la spécification nationale appropriée.

Note : Nous recommandons l'utilisation d'un carburant de haute qualité uniquement.

Note : L'utilisation d'additifs ou d'autres traitements pour le moteur non agréés par Ford n'est pas recommandée.

Note : Les carburants dont le mélange biodiesel ne dépasse pas 10 % (B10) peuvent être utilisés dans ce véhicule.

Stockage à long terme

Comme la plupart des gazoles contiennent du biogazole, il est recommandé de remplir le réservoir de gazole purement minéral (le cas échéant) ou d'y ajouter un antioxydant avant tout stockage prolongé (supérieur à 2 mois) de votre véhicule. Votre concessionnaire ou réparateur agréé peut vous fournir un antioxydant approprié.

CONVERTISSEUR CATALYTIQUE

AVERTISSEMENT

Ne pas garer le véhicule ou laisser le moteur tourner au ralenti au-dessus de feuilles ou d'herbes sèches ou de matières inflammables.

L'échappement émet une quantité considérable de chaleur pendant le fonctionnement du moteur, mais aussi un certain temps après la coupure du contact. Risque d'incendie.

Conduite avec convertisseur catalytique

ATTENTION

Évitez de tomber en panne de carburant.

N'actionnez pas le démarreur pendant de longues périodes consécutives.

Ne démarrez pas le moteur en poussant ou en remorquant le véhicule. Utilisez des câbles volants. Voir

Démarrage du véhicule à l'aide de câbles volants (page 167).

Ne coupez pas le contact pendant la conduite.

TRAPPE DU RÉSERVOIR DE CARBURANT

AVERTISSEMENTS

Lors du ravitaillement, veillez à éviter de projeter le carburant pouvant rester dans le pistolet de remplissage.

AVERTISSEMENTS

Ne pas approcher de flammes ou de chaleur près du circuit d'alimentation. Le circuit d'alimentation est sous pression. Il y a risque de blessures en cas de fuite du circuit d'alimentation.

Ne pas approcher de flammes ou de chaleur près du circuit d'alimentation. Le circuit

d'alimentation est sous pression. Il y a risque de blessures en cas de fuite du circuit d'alimentation.

Note : Le verrouillage centralisé verrouille et déverrouille également la trappe de remplissage de carburant. Voir Verrouillage et déverrouillage (page 31).

Si le véhicule est lavé au jet haute pression, asperger brièvement le volet de remplissage de carburant, en maintenant toujours une distance supérieure à 20 cm.

Remarque : Le verrouillage centralisé verrouille et déverrouille également la trappe de remplissage de carburant. Voir Verrouillage et déverrouillage (page 31).

Ouvrir totalement la trappe jusqu'en butée. Tourner le bouchon de remplissage de carburant dans le sens inverse des aiguilles d'une montre.

1. Lors de la dépose du bouchon de remplissage, on pourra entendre un sifflement. Ceci est normal, ce sifflement ne constitue pas un défaut du bouchon.
2. Ouvrir totalement la trappe jusqu'en butée. Tourner le bouchon de replissage de carburant dans le sens inverse des aiguilles d'une montre.
3. Lors de la dépose du bouchon de remplissage, un sifflement peut se produire. Ceci est normal et ne constitue pas un défaut du bouchon.
4. Pour la fermeture, tourner le bouchon de remplissage de carburant dans le sens des aiguilles d'une montre jusqu'à ce qu'il émette un déclic.
5. Fermer et pousser la trappe de remplissage de carburant pour la verrouiller.

Véhicule équipé du système sans bouchon

1. Appuyer sur la trappe pour l'ouvrir.
2. Fermer et pousser la trappe de remplissage de carburant pour la verrouiller.

Lorsque vous introduisez le pistolet de remplissage, un dispositif de blocage à ressort s'ouvre si le diamètre du pistolet est correct. Ce dispositif évite les erreurs de ravitaillement.

Note : La boîte à gants contient un entonnoir. L'utiliser pour remplir un jerrycan.

Application du mastic

AVERTISSEMENT

Cesser le ravitaillement après le second arrêt du pistolet de

remplissage. Cette pratique permet de conserver dans le réservoir un volume d'expansion adéquat, qui empêche tout refoulement de carburant. Une projection de carburant pourrait constituer un risque pour les autres usagers.

Insérer totalement le pistolet de remplissage. Abaisser le pistolet pour qu'il se verrouille en place sur l'ouverture du tuyau de remplissage. Maintenir le pistolet dans cette position et commencer le remplissage en tirant sur la gâchette.

AVERTISSEMENT

Nous vous recommandons de patienter au moins 10 secondes avant de retirer le pistolet pour

permettre l'écoulement dans le réservoir de tout carburant résiduel.

Soulevez légèrement le pistolet de remplissage pour le dégager.

RAVITAILLEMENT

ATTENTION

Ne tentez pas de démarrer le moteur si vous avez rempli le réservoir de carburant avec un carburant incorrect. Cela pourrait endommager le moteur. Faites immédiatement contrôler le système par un technicien correctement formé pour cette opération.

CONSOMMATION DE CARBURANT

Les chiffres de CO2 et de consommation de carburant proviennent de contrôles effectués en laboratoire conformément à la directive CEE 80/1268/EEC et de ses amendements ultérieurs, et sont réalisés par tous les constructeurs automobiles.

Ils sont conçus en guise de comparaison entre les marques et les modèles de véhicules. Ils ne sont pas destinés à représenter la consommation de carburant réelle de votre véhicule. La consommation de carburant réelle est régulée par plusieurs facteurs, y compris : style de

conduite, conduite à vitesse élevée, conduite avec arrêts/démarrages fréquents, utilisation de la climatisation, accessoires posés et remorquage, etc.

Votre concessionnaire Ford peut vous conseiller afin d'améliorer votre consommation de carburant.

SPÉCIFICATIONS TECHNIQUES

Valeurs de consommation de carburant

Version	En ville	Sur route	Ville et route	Émissions de CO2
	L/100 km (mpg)	L/100 km (mpg)	L/100 km (mpg)	g/km
Véhicules avec moteur 2.5L Duratec-HE - 2 roues motrices	13,6 (20,7)	8,2 (34,4)	10,2 (27,7)	244
Véhicules avec moteur 2.5L Duratec-HE - 4 roues motrices	14,1 (20,0)	8,9 (31,7)	10,8 (26,1)	259
Véhicules avec moteur 2.2L Duratorq-TDCi - 2 roues motrices (boîte de vitesses manuelle - MT82)	9,0 (31,4)	6,8 (41,5)	7,6 (37,2)	203
Véhicules avec moteur 2.2L Duratorq-TDCi - 4 roues motrices (boîte de vitesses manuelle - MT82)	9,9 (28,5)	7,1 (39,8)	8,1 (34,9)	217
Véhicules avec moteur 2.2L Duratorq-TDCi - 2 roues motrices (boîte de vitesses automatique)	11,1 (25,4)	7,6 (37,2)	8,9 (31,7)	238
Véhicules avec moteur 2.2L Duratorq-TDCi - 4 roues motrices (boîte de vitesses automatique)	12,1 (23,3)	7,9 (35,7)	9,4 (30,0)	251

Carburant et ravitaillement

Version	En ville	Sur route	Ville et route	Émissions de CO2
	L/100 km (mpg)	L/100 km (mpg)	L/100 km (mpg)	g/km
Véhicules avec moteur 3.2L Duratorq-TDCi - 2 roues motrices (boîte de vitesses manuelle - MT82)	10,8 (26,1)	7,0 (40,3)	8,4 (33,6)	222
Véhicules avec moteur 3.2L Duratorq-TDCi - 4 roues motrices (boîte de vitesses manuelle - MT82)	11,8 (23,9)	7,6 (37,1)	9,1 (31,0)	241
Véhicules avec moteur 3.2L Duratorq-TDCi - 2 roues motrices (boîte de vitesses automatique)	11,6 (24,3)	7,4 (38,2)	8,9 (31,7)	239
Véhicules avec moteur 3.2L Duratorq-TDCi - 4 roues motrices (boîte de vitesses automatique)	12 (23,5)	7,9 (35,7)	9,4 (30,0)	251

BOÎTE DE VITESSES MANUELLE

Engagement de la marche arrière

ATTENTION

N'engagez pas la marche arrière lorsque le véhicule est en mouvement, faute de quoi la boîte de vitesses pourrait être endommagée.

Note : Appuyer à fond sur la pédale d'embrayage et patienter trois secondes avant de sélectionner la marche arrière.

Sur certains véhicules, il est nécessaire de soulever la bague pour engager la marche arrière.

QUATRE ROUES MOTRICES

Note : L'arbre de transmission peut émettre des claquements lors du passage de gamme, mais cela est normal.

Deux roues motrices, gamme haute (2H)

À utiliser dans toutes les conditions normales de conduite sur route ainsi qu'en conduite tout terrain sur un sol sec et plat.

Transmission intégrale, gamme haute (4H)

AVERTISSEMENT

Ne pas utiliser la transmission intégrale 4H pour la conduite normale sur route.

Note : Le témoin 4 roues motrices s'allume lorsque le commutateur de commande de boîte de transfert est en position 4H. Voir Témoins d'avertissement et indicateurs (page 62).

À utiliser pour la conduite tout terrain.

Transmission intégrale, gamme basse (4L)

AVERTISSEMENT

Ne pas utiliser la transmission intégrale 4L pour la conduite normale sur route.

Note : Les témoins basse gamme quatre roues motrices 4L et quatre roues motrices s'allument lorsque le commutateur de commande de boîte de transfert est en position 4L. Voir Témoins d'avertissement et indicateurs (page 62).

À utiliser dans des conditions tout-terrain plus extrêmes, telles que montées et descentes abruptes.

À utiliser également lorsque des manœuvres à faible vitesse sont nécessaires, telles que le recul d'une remorque ou à l'approche d'un lit de rivière jonché de grosses pierres.

Passage entre 2H et 4H

Note : Toutes les fonctions de contrôle de stabilité (ESP) sont réactivées lors du passage en 2H.

Le changement est possible jusqu'à une vitesse de 110 km/h (68 mph), mais uniquement lorsque la pédale d'accélérateur est relâchée. Au cours du passage, le témoin clignote.

Passage entre 2H et 4L

Note : Le système antipatinage du moteur et le contrôle de stabilité de la remorque sont désactivés lors du passage en 4L. Le contrôle d'adhérence en descente, l'assistance au démarrage en côte et le système antipatinage des freins demeurent actifs.

Note : Toutes les fonctions de contrôle de stabilité (ESP) sont réactivées lors du passage en 2H.

1. Stopper le véhicule dès qu'il est possible de le faire en sécurité.
2. Appuyer à fond sur la pédale d'embrayage (transmission manuelle).
3. Déplacer le levier sélecteur de transmission sur la position neutre (N) (transmission automatique).
4. Tourner le commutateur de commande de boîte de transfert entre 2H et 4L ou entre 4L et 2H.

Au cours du passage, le témoin clignote. S'il continue à clignoter, vérifier si toutes les conditions ci-dessus sont réunies.

Passage entre 4H et 4L

Note : Le système antipatinage du moteur et le contrôle de stabilité de la remorque sont désactivés lors du passage en 4L. Le contrôle d'adhérence en descente, l'assistance au démarrage en côte et le système antipatinage des freins demeurent actifs.

1. Stopper le véhicule dès qu'il est possible de le faire en sécurité.
2. Appuyer à fond sur la pédale d'embrayage (transmission manuelle).
3. Déplacer le levier sélecteur de transmission sur la position neutre (N) (transmission automatique).
4. Tourner le commutateur de commande de boîte de transfert entre 4H et 4L ou entre 4L et 4H.

Au cours du passage, le témoin clignote. S'il continue à clignoter, vérifier si toutes les conditions ci-dessus sont réunies.

DIFFÉRENTIEL DE VERROUILLAGE ÉLECTRONIQUE

AVERTISSEMENT

Le véhicule ne doit pas être utilisé sur des routes étanches quand le système est engagé. Cela accroît le bruit et l'usure des pneus. Le système est conçu pour être utilisé sur des surfaces glissantes ou instables.

Le système verrouille les parties gauche et droite de l'essieu arrière pour former un essieu de conduite plein et accroître ainsi la traction des roues arrière dans certaines conditions.

Note : Le système ne s'active que lorsque la vitesse du véhicule est inférieure à 30 km/h (20 mph) et que la pédale d'accélérateur est relâchée.

Appuyer sur le bouton du différentiel de verrouillage électronique pour activer le système. Pour l'emplacement des repères : Voir Bref aperçu (page 9).

L'essieu arrière se verrouille et se déverrouille uniquement lorsque les engrenages internes sont alignés et que le différentiel n'est soumis à aucune charge de couple. Pour faciliter l'alignement, conduire le véhicule en ligne droite en relâchant la pédale d'accélérateur. Alternativement, conduire lentement en marche avant et en marche arrière en déplaçant le volant d'un côté à l'autre pour permettre l'alignement des engrenages internes du différentiel.

Note : Le système peut être utilisé dans n'importe quelle gamme de vitesse de la transmission (2H, 4H ou 4L).

Le système :

se désengage automatiquement quand la vitesse dépasse 40 km/h (25 mph). - se réengage automatiquement quand la vitesse descend en dessous de 30 km/h (20 mph). se désengage automatiquement lorsque le contact est coupé.

Si le système est sélectionné quand la vitesse est supérieure à 40 km/h (25 mph), la demande est stockée et le système est engagé quand la vitesse du véhicule descend en dessous de 30 km/h (20 mph). Le témoin du différentiel de verrouillage électronique

clignote jusqu'à ce que la vitesse du véhicule diminue et que le verrouillage du différentiel soit engagé ou jusqu'à ce que le conducteur annule la sélection du bouton du différentiel de verrouillage électronique.

Note : quand le système est engagé, les fonctions du programme de stabilité électronique (ESP) telles que le contrôle dynamique de stabilité, le système antipatinage, le contrôle d'adhérence en descente, le signalement de freinage d'urgence, l'assistance au démarrage en côte et le contrôle de stabilité de la remorque sont désactivées, le témoin d'ESP désactivé s'allume et le témoin de HDC activé s'éteint.

Note : Quand l'ABS fonctionne, le système est désengagé.

TRANSMISSION AUTOMATIQUE

Positions du levier de vitesse

P Parc R Marche arrière N Point mort D Marche avant S Mode Sport et passage manuel des vitesses S+ Montée de rapport manuelle S- Descente des rapports manuelle

AVERTISSEMENT

Appuyer sur la pédale de frein avant de déplacer le levier sélecteur et la maintenir enfoncée jusqu'au départ effectif.

Note : Le régime de ralenti est plus élevé lorsque le moteur est froid. Ceci renforce la tendance du véhicule à ramper lorsqu'une position de marche avant ou arrière a été sélectionnée.

Appuyer sur le bouton sur le levier sélecteur pour sélectionner les positions marche arrière et stationnement.

La position sélectionnée est indiquée sur l'écran d'information.

Parc

AVERTISSEMENTS

N'engager la position stationnement (P) que lorsque le véhicule est immobile.

1. Serrer le frein de stationnement et sélectionner la position stationnement (P) avant de quitter le véhicule. Vérifier que le levier sélecteur est verrouillé dans cette position.
2. Stationnement (P) avant de quitter le véhicule. Vérifier que le levier sélecteur est verrouillé dans cette position.

Note : Pour déplacer le levier sélecteur à partir de la position Stationnement, appliquer la pédale de frein et tourner la clé de contact en position II.

Note : Un signal sonore se déclenche si vous ouvrez la porte du conducteur sans avoir sélectionné la position P (stationnement).

Note : L'économiseur de batterie désactive l'alarme après quelques instants.

Dans cette position, aucune puissance n'est transmise aux roues motrices et la transmission est bloquée. Il est possible de lancer le moteur lorsque le levier sélecteur est dans cette position.

AVERTISSEMENT

Ne sélectionner la marche arrière que si le véhicule est complètement arrêté et le moteur au ralenti.

Ne sélectionner la marche arrière que si le véhicule est complètement arrêté et le moteur au ralenti.

Dans cette position, aucune puissance n'est transmise aux roues motrices mais la transmission n'est pas bloquée. Il est possible de lancer le moteur lorsque le levier sélecteur est dans cette position.

Dans cette position, aucune puissance n'est transmise aux roues motrices, mais la transmission n'est pas bloquée. Il est possible de lancer le moteur lorsque le levier sélecteur est dans cette position.

Marche avant

Sélectionner la position marche avant (D) pour obtenir le passage automatique des vitesses.

Mode sport

Note : Le mode sport passe automatiquement les vitesses en marche avant d'une manière plus sportive.

Note : Lors du remorquage de lourdes charges ou en terrain en pente, il est recommandé de sélectionner le mode sport. Cela diminue les températures de transmission et augmente le frein moteur.

Activer le mode sport en déplaçant le levier sélecteur de la position de conduite vers le conducteur. Ce mode est indiqué sur le combiné des instruments par l'affichage de la lettre « S ». Voir Généralités (page 69).

Le mode sport reste actif jusqu'à ce que le conducteur effectue une commande de passage manuelle.

Note : Quand la position S est sélectionnée, un changement de vitesse peut être effectué selon la position de la pédale d'accélérateur par rapport à la vitesse actuelle du véhicule.

Passage manuel E136209

Note : Le passage ne s'effectue que lorsque la vitesse du véhicule et le régime moteur sont appropriés.

Le changement de vitesses manuel est disponible uniquement lorsque le levier sélecteur est en position S. Déplacer le levier sélecteur vers l'avant pour rétrograder et vers l'arrière pour monter de rapport.

AVERTISSEMENT

Ne pas maintenir le levier sélecteur longtemps en position - ou +.

Quand le véhicule est immobile, seules la 1ère et la 2ème vitesses peuvent être sélectionnées.

Le changement de vitesses manuel étant séquentiel, les vitesses ne peuvent pas être sautées.

La transmission demeure sur la vitesse sélectionnée. Quand le régime moteur est trop bas ou qu'il est au ralenti, la boîte de vitesses rétrograde à la 2ème vitesse. La vitesse sélectionnée est indiquée sur le combiné d'instruments. Voir Généralités (page 69).

Modes de conduite

La transmission sélectionne la vitesse qui offre les performances optimales pour la température ambiante, le profil de la route, le chargement du véhicule et le comportement du conducteur.

Conseils pour la conduite d'un véhicule à transmission automatique

Démarrage

AVERTISSEMENT

Il n'est pas possible de démarrer un véhicule équipé d'une transmission automatique en le tirant ou en le

poussant. Voir Démarrage du véhicule à l'aide de câbles volants (page 167).

1. Desserrez le frein de stationnement.
2. Relâchez la pédale de frein et appuyez sur la pédale d'accélérateur.

Arrêt

1. Relâchez la pédale d'accélérateur et appuyez sur la pédale de frein.
2. Serrez le frein de stationnement.

Levier sélecteur en position D, enfoncez la pédale d'accélérateur pour rétrograder et obtenir toute la puissance du moteur. Relâchez la pédale d'accélérateur lorsque vous n'avez plus besoin du kickdown.

Bouton de déverrouillage d'urgence de la position Stationnement

Utiliser ce bouton pour sortir le levier sélecteur de la position stationnement (P) en cas d'incident électrique ou de batterie à plat.

ATTENTION

Ouvrir le capot avec précaution.

Soulever le capot sur la console centrale, à côté du levier sélecteur, à l'aide d'un outil adaptable.

Repousser le bouton de verrouillage dans le logement et déplacer simultanément le levier sélecteur de la position P.

Note : Si la position P est à nouveau sélectionnée, répéter cette procédure.

PRINCIPES DE FONCTIONNEMENT

Freins à disques

Lorsque les disques de frein sont mouillés, l'efficacité du freinage est diminuée. À la sortie d'une station de lavage, exercer plusieurs pressions légères sur la pédale de frein pour éliminer le film d'eau.

ABS

AVERTISSEMENT

L'ABS ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

En évitant le blocage des roues, l'ABS vous aide à conserver la maîtrise de la direction et donc à maintenir la trajectoire de votre véhicule lors d'un freinage d'urgence.

Neutralisation des freins

Si la pédale d'accélérateur se bloque ou est coincée, appliquer une pression ferme et régulière à la pédale de frein ralentit le véhicule et réduit la puissance du moteur.

En pareil cas :

1. Freiner et immobiliser le véhicule en lieu sûr.
2. Arrêter le moteur.
3. Sélectionner la position de stationnement (transmission automatique uniquement).
4. Serrez le frein de stationnement.

Vérifier si la pédale d'accélérateur n'est pas entravée. Si aucune entrave n'est trouvée et si le problème persiste, faire remorquer le véhicule jusqu'à un concessionnaire.

INTERRUPTEUR DE COUPURE D'ALIMENTATION

Note : Quand le système fonctionne, des pulsations sont ressenties dans la pédale de frein et sa course peut continuer. Maintenez la pression sur la pédale de frein. Il se peut aussi que le système émette du bruit. Ceci est normal.

L'ABS n'élimine pas les risques dans les situations suivantes :

• vous conduisez trop près du véhicule devant vous ; l'aquaplaning ;
• vous négociez les virages trop rapidement ; le revêtement de la route est en mauvais état/de mauvaise qualité.

FREIN DE STATIONNEMENT

AVERTISSEMENT

Sur les véhicules équipés d'une transmission automatique, le levier de sélecteur doit toujours être en position P (Stationnement) lorsque vous quittez ce véhicule.

Appuyer fermement sur la pédale de frein. - Tirer à fond le levier de frein de stationnement. - Ne pas appuyer sur le bouton de déverrouillage en tirant le levier vers le haut.

Freins

Si le véhicule est garé en pente dans le sens de la montée, sélectionner la première ou la position P

(Stationnement) et tourner le volant vers le côté opposé au trottoir.

• Si le véhicule est garé en pente dans le sens de la descente, sélectionner la marche arrière ou la position P

(Stationnement) et tourner le volant vers le trottoir.

Pour desserrer le frein de stationnement, appuyer fermement sur la pédale de frein, tirer légèrement le levier vers le haut, appuyer sur le bouton de déverrouillage puis abaisser le levier.

PRINCIPES DE FONCTIONNEMENT

Le HDC fonctionne en association avec le contrôle dynamique de stabilité (ESP) pour fournir un meilleur contrôle du véhicule en conduite tout-terrain, en particulier dans les descentes raides. Le fonctionnement du HDC est entièrement automatique une fois activé.

Dans une descente escarpée, le frein moteur est utilisé pour contrôler la vitesse de la descente. Si le frein moteur n'est pas suffisant à lui seul, le HDC utilise le système de freinage pour faire ralentir le véhicule.

Si le véhicule est équipé d'une transmission manuelle, le HDC doit être utilisé en première ou en marche arrière. Si le véhicule est équipé d'une transmission automatique, le HDC doit être utilisé en mode D, R ou en mode Sport I. En mode D, le véhicule sélectionne le rapport le plus approprié.

Avant la conduite tout-terrain

AVERTISSEMENT

Avant la conduite tout-terrain, il est impératif que les conducteurs inexpérimentés se familiarisent complètement avec les commandes du véhicule. En particulier, le mode Sport et IEC (contrôle d'adhérence en descente).

UTILISATION DU CONTRÔLE D'ADHÉRENCE EN DESCENTE

Note : Quand le verrouillage du différentiel arrière est enclenché, le HDC n'est pas disponible.

Sélection du HDC

Le HDC peut être sélectionné à des vitesses inférieures à 60 km/h (37 mph). Pour ce faire, appuyez brièvement sur le commutateur de marche/arrêt du HDC. Pour l'emplacement des repères : Voir Bref aperçu (page 9).

Note : une fois que le HDC est sélectionné, il est activé lorsque la vitesse du véhicule est inférieure à 35 km/h (22 mph) et désactivé au-dessus de 40 km/h (25 mph), mais n'est pas éteint tant que la vitesse du véhicule ne dépasse pas 60 km/h (37 mph).

Note : le HDC est éteint lorsque le contact est coupé.

Le commutateur HDC reste allumé en permanence pour indiquer que le HDC est

pleinement actif.

Le HDC est provisoirement désactivé dans les situations suivantes :

• Surchauffe des freins. Le fonctionnement reprend dès que les freins ont refroidi. Le témoin d'ESP activé est allumé et le système fonctionne. Le différentiel de verrouillage électronique fonctionne.

Utilisation du HDC

E102680

Lorsque le HDC est activé, la vitesse de descente peut être modifiée à l'aide des commutateurs au volant du régulateur de vitesse. SET + augmente la vitesse et SET - la diminue.

Pour augmenter la vitesse, maintenir enfoncé le commutateur SET + jusqu'à ce que la vitesse souhaitée soit atteinte. Lorsque vous relâchez le commutateur, cette vitesse est maintenue.

Pour diminuer la vitesse, maintenir enfoncé le commutateur SET - jusqu'à ce que la vitesse souhaitée soit atteinte. Lorsque vous relâchez le commutateur, cette vitesse est maintenue.

Pour augmenter ou diminuer progressivement la vitesse, tapoter sur le commutateur SET + ou SET - le cas échéant. À chaque pression, la vitesse augmente ou diminue par palier de 0,5 km/h (0,3 mph). Il est également possible d'augmenter ou de diminuer la vitesse en appuyant respectivement sur la pédale d'accélérateur ou la pédale de frein.

Note : chaque rapport a une vitesse minimale prédéfinie.

Note : La vitesse en descente augmente uniquement dans une pente assez raide pour entraîner un élan supplémentaire. Il se peut alors que l'utilisation du commutateur + n'agisse pas sur la vitesse dans une pente douce.

Note : Si vous appuyez sur la pédale de frein, le HDC est alors neutralisé et les freins fonctionnent normalement. Si vous levez le pied de la pédale de frein, le HDC reprend le contrôle en descente.

Note : Si le HDC est éteint pendant une descente, l'assistance fournie par le système diminue alors progressivement. Cela permet d'éviter la perte de contrôle au cas où le HDC aurait été désactivé par erreur. Le HDC reprend le contrôle lorsqu'il est réactivé et qu'une assistance en descente est requise, et ce, à la vitesse adoptée par le véhicule au moment où le frein a été relâché.

Note : lorsque le HDC fonctionne, un bruit provenant du module de commande de freinage dans le compartiment moteur peut éventuellement se faire entendre. Ceci est normal.

Note : lorsque le HDC fonctionne, le témoin d'ESP activé clignote.

En conduite tout-terrain, le HDC peut être sélectionné de manière permanente. Toutefois, l'assistance du système ne sera fournie que si les paramètres de vitesse requis sont présents.

PRINCIPES DE FONCTIONNEMENT

Contrôle dynamique de stabilité (ESP)

AVERTISSEMENT

L'ESP ne vous dégage pas de votre responsabilité de conduire avec l'attention et la prudence requises.

A sans ESP, B avec ESP

L'ESP rétablit la stabilité du véhicule lorsque celui-ci commence à s'écarter de la trajectoire souhaitée. Pour cela, le système procède à un freinage individuel des roues et à une réduction du couple moteur si nécessaire.

Le système offre également une fonction antipatinage améliorée en réduisant le couple moteur et en freinant si les roues patinent au moment de l'accélération. Cette fonction facilite le démarrage sur routes glissantes ou surfaces instables et améliore le comportement en limitant le patinage des roues dans les virages serrés.

Témoin du contrôle dynamique de stabilité (ESP)

Le témoin ESP clignote pendant une intervention du système. Voir Témoins d'avertissement et indicateurs (page 62).

Assistance au freinage d'urgence

AVERTISSEMENT

L'assistance au freinage d'urgence ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

L'assistance au freinage d'urgence détecte un freinage brutal en mesurant la vitesse à laquelle vous appuyez sur la pédale de frein. Elle fournit une puissance de freinage optimale aussi longtemps que vous maintenez la pression sur la pédale. L'assistance au freinage d'urgence peut réduire les distances d'arrêt dans les situations critiques.

L'assistance au freinage d'urgence détecte un freinage brutal en mesurant la vitesse à laquelle vous appuyez sur la pédale de frein. Elle fournit une puissance de freinage optimale aussi longtemps que vous maintenez la pression sur la pédale. L'assistance au freinage d'urgence peut réduire les distances d'arrêt dans les situations critiques.

AVERTISSEMENTS

Le système de contrôle de stabilité de remorque ne vous exonère pas de votre responsabilité de tracter une remorque avec l'attention et les précautions qui s'imposent.

Le système de contrôle de stabilité de remorque ne vous exonère pas de votre responsabilité de tracter une remorque avec l'attention et les précautions qui s'imposent.

La déactivation de l'ESP entraîne la déactivation du système.

Le contrôle de stabilité de remorque est une fonction améliorée de l'ESP qui détecte automatiquement un début d'instabilité de la remorque attelée.

Si cette situation se produit, le système freine automatiquement certaines roues pour stabiliser la remorque et le véhicule. En cas d'instabilité majeure, le système réduit le couple moteur et ralentit automatiquement le véhicule.

UTILISATION DU PROGRAMME DE STABILITÉ ÉLECTRONIQUE

Note : Le système est automatiquement activé à chaque fois que le contact est mis.

Remarque : lorsque le système est désactivé avec le contacteur de transfert en position 2H, le témoin d'ESP désactivé clignote deux fois pour indiquer que le système est complètement éteint, puis reste allumé. Appuyer de nouveau sur le contacteur pour activer le système. Pour l'emplacement des repères : voir Bref aperçu (page 9).

Note : L'ESP est désactivé lorsque le contacteur de transfert est en position 4L ou lorsque le différentiel de verrouillage électronique fonctionne.

Véhicules à 2 roues motrices

Appuyer sur le contacteur et le maintenir enfoncé pendant une seconde pour désactiver le système antipatinage du moteur, le contrôle de stabilité de la remorque et le système antipatinage des freins. L'assistance au démarrage en côte reste active.

Véhicules à 4 roues motrices

Note : Toutes les fonctions de contrôle de stabilité (ESP) sont réactivées lorsque la position 2H est sélectionnée.

Commutateur de commande de boîte de transfert en position 4H :

Appuyer sur le contacteur et le maintenir enfoncé pour désactiver le système antipatinage du moteur et le contrôle de stabilité de la remorque. Le contrôle d'adhérence en descente, l'assistance au démarrage en côte et le système antipatinage des freins demeurent actifs.

Commutateur de commande de boîte de transfert en position 4H ou 4L :

Appuyer sur le contacteur et le maintenir enfoncé pendant cinq secondes pour désactiver le système antipatinage du moteur, le contrôle de stabilité de la remorque et le système antipatinage des freins. Le contrôle d'adhérence en descente et l'assistance au démarrage en côte demeurent actifs.

Commutateur de commande de boîte de transfert en position 2H :

Appuyer sur le contacteur et le maintenir enfoncé pour désactiver le système antipatinage du moteur, le système antipatinage des freins et le contrôle de stabilité, y compris le contrôle de stabilité de la remorque. Le contrôle d'adhérence en descente et l'assistance au démarrage en côte demeurent actifs.

PRINCIPES DE FONCTIONNEMENT

Le système d'assistance au démarrage en côte permet de redémarrer le véhicule lorsqu'il est arrêté en côte, sans utiliser le frein de stationnement.

Lorsque la fonction est activée, le véhicule reste stationnaire en pente un bref moment après que la pédale de frein soit relâchée. Pendant cet intervalle, vous avez le temps de déplacer votre pied de la pédale de frein à la pédale d'accélérateur et de démarrer. Les freins sont automatiquement relâchés dès que le moteur a développé un couple d'entraînement suffisant pour éviter que le véhicule redescende la côte. Cette fonction est utile lorsqu'il s'agit de démarrer en côte, comme à partir de la rampe d'un parc de stationnement, de deux de circulation ou lors d'une marche arrêtée pour se garer dans une montée.

AVERTISSEMENT

Elle ne remplace pas le frein de stationnement. En quittant le véhicule, il faut toujours serrer le frein de stationnement et engager la première ou la sixième vitesse.

Note : L'assistance au démarrage en côte est disponible sur les véhicules équipés du programme électronique de stabilité (ESP).

UTILISATION DE L'AIDE AU DÉMARRAGE EN CÔTE

Le système est activé automatiquement lorsque le véhicule est arrêté sur une pente de plus de 7 % dans le cas des véhicules à transmission automatique, et de plus de 4 % dans le cas des véhicules à boîte de vitesses manuelle. Le système fonctionne avec le véhicule orienté vers le bas de la pente si la marche arrière est sélectionnée, et avec le véhicule orienté vers le haut de la côte si un rapport de marche avant est sélectionné.

Activation du système

AVERTISSEMENTS

Vous devez rester dans le véhicule une fois que vous avez activé le système.

Dans les véhicules à transmission automatique, il peut s'écouler un court laps de temps (deux secondes maximum) entre le moment où le levier a été placé en position Marche avant ou arrière et le moment où l'aide au démarrage en côte s'active. Pour éviter que le véhicule redescende, il convient d'attendre deux secondes avant de relâcher la pédale de frein.

Le système est actif, sauf si le témoin ESP est éteint. Vous êtes responsable à tout moment du contrôle du véhicule, du contrôle du frein et de toute intervention, le cas échéant.

Vous pouvez activer le système uniquement si les conditions suivantes ont été remplies :

Démarrer le moteur - Toutes les portes sont complètement fermées.

Le frein de stationnement est totalement desserré. - Aucun mode de défaillance n'est lié. La pédale d'accélérateur n'est pas enfoncée. Le véhicule est à l'arrêt complet. En montée : le levier de vitesse doit être en position D pour une transmission automatique et sur une position autre que R (marche arrière) pour une boîte de vitesses manuelle. En descente : le levier de vitesse doit être en position R (marche arrière).

Pour activer le système :

1. Appuyer sur les pédales de frein et d'embrayage (boîte de vitesses manuelle) pour immobiliser complètement le véhicule. Maintenir les pédales de frein et d'embrayage enfoncées (boîte de vitesses manuelle).
2. Si les capteurs détectent que le véhicule est sur une pente, le système est automatiquement activé.
3. Lorsque vous retirez votre pied de la pédale de frein, le véhicule reste sur la pente sans s'éloigner en roulant un court instant. Ce temps de maintien est automatiquement prolongé si vous êtes en train de démarrer.
4. Démarrer de la manière habituelle. Les freins sont desserrés automatiquement.

AVERTISSEMENT

Si le régime moteur est trop élevé ou si une anomalie est détectée lorsque le système est actif, il est désactivé

et le témoin ESP s'allume.

Désactivation du système

Pour désactiver le système, effectuez une des opérations suivantes :

• Serrez le frein de stationnement. Ouvrez une des portes. Démarrez en côte sans toucher au frein.
• Patientez une ou deux secondes après avoir retiré le pied de la pédale de frein.
• Si le système est actif dans une vitesse de marche avant, engagez la marche arrière.
• Si le système est actif en position neutre, relâchez la pédale d'embrayage (boîte de vitesses manuelle). Si le système est actif en marche arrière, sélectionnez le point mort.

PRINCIPES DE FONCTIONNEMENT

AVERTISSEMENT

Le système d'aide au stationnement ne vous dispense pas de votre responsabilité d'effectuer les manœuvres de stationnement avec attention et les précautions qui s'imposent.

ATTENTION

Les véhicules équipés d'un module de remorquage non homologué par Ford peuvent ne pas détecter les obstacles correctement.

Les capteurs peuvent ne pas détecter des objets sous une pluie battante ou dans d'autres conditions pouvant provoquer des réflexions perturbantes.

Les capteurs peuvent ne pas détecter des objets dont les surfaces absorbent les ondes ultrasonores.

Le système d'aide au stationnement ne détecte pas les obstacles qui s'éloignent du véhicule. Ils ne sont détectés qu'à partir du moment où ils se rapprochent à nouveau du véhicule.

Si vous lavez votre véhicule au jet haute pression, aspergez les capteurs brièvement et à une distance supérieure à 20 cm.

L'aide au stationnement émet des sons via le système audio monté et homologué par Ford. Si cela ne fonctionne pas, l'aide au stationnement ne fonctionnera pas.

Note : Sur les véhicules équipés d'un bras de boule de remorquage, l'aide au stationnement est automatiquement désactivée dès que les feux d'une remorque (ou des plaques de signalisation avec feux) sont raccordés à la prise par l'intermédiaire d'un module de remorquage que nous avons agréé.

Note : Gardez les capteurs exempts d'impuretés, de glace et de neige. Ne les nettoyez pas avec des objets pointus.

Note : Le système d'aide au stationnement peut émettre de fausses tonalités s'il détecte un signal qui utilise la même fréquence que les capteurs ou si le véhicule est au niveau de charge maximal.

Note : Les capteurs extérieurs peuvent détecter les parois latérales d'un garage. Si la distance entre le capteur extérieur et la paroi latérale reste constante pendant trois secondes, la tonalité cesse. Lorsque vous poursuivrez la manœuvre, les capteurs intérieurs détecteront les objets vers l'arrière.

SYSTÈME D'AIDE AU STATIONNEMENT - VÉHICULES AVEC : SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE

AVERTISSEMENT

Le système d'aide au stationnement ne vous dispense pas de votre responsabilité d'effectuer les manœuvres de stationnement avec attention et les précautions qui s'imposent.

E134605

Le dispositif d'aide au stationnement est automatiquement activé lorsque vous sélectionnez la marche arrière et que le contact est établi.

Note : Il retentit une fois pour indiquer que l'aide au stationnement est activée.

Note : Les témoins apparaissent sur l'écran multifonction. Pour l'emplacement des repères : Voir Bref aperçu (page 9).

Un son intermittent retentit lorsque la distance entre l'obstacle et le pare-chocs arrière est d'environ 180 cm (71 pouces) et que la distance entre l'obstacle et le côté du véhicule est d'environ 50 cm (20 pouces). Lorsque la distance diminue, la tonalité intermittente accélère.

A Indicateur de distance.

Au fur et à mesure que la distance diminue, l'indicateur se déplace vers le véhicule.

Un son continu se fait entendre dès que la distance par rapport au pare-chocs arrière est inférieure à 40 cm (15 pouces).

A Témoin d'anomalie de fonctionnement.

Note : En cas de défaillance, le système est désactivé et un son unique est produit. Faites contrôler le système par un technicien correctement formé pour cette opération.

Un symbole de remorque indique qu'il y a une remorque attachée, et que le système est désactivé.

PRINCIPES DE FONCTIONNEMENT

La caméra constitue une aide visuelle pour la marche arrière.

AVERTISSEMENT

Ce système ne vous dispense pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

ATTENTION

Si vous lavez votre véhicule au jet haute pression, aspergez la caméra brièvement et à une distance toujours supérieure à 20 cm (8 pouces).

N'exercez pas de pression sur la caméra.

Remarque : Gardez la caméra exempte d'impuretés, de glace et de neige. N'utilisez pas d'objets pointus, de produit dégraissant, de cire ou de produits organiques pour la nettoyer. Utilisez uniquement un chiffon doux.

Pendant l'utilisation, des lignes de guidage apparaissent sur l'affichage et représentent la trajectoire du véhicule et la distance approximative qui le sépare des obstacles arrêtés.

CAMÉRA DE RECUL

AVERTISSEMENTS

Le fonctionnement de la caméra peut varier selon la température ambiante, l'état du véhicule et les conditions routières.

Les distances indiquées à l'écran peuvent être différentes de la distance réelle.

AVERTISSEMENTS

Ne placez aucun objet devant la caméra.

La caméra se trouve sur le hayon, en dessous de l'écusson.

E133364

Activation de la caméra de rétrovision

ATTENTION

La caméra ne permet pas de détecter des objets trop proches du véhicule.

Enclencher la marche arrière lorsque le contact est mis. L'image est affichée sur l'écran du rétroviseur.

Le bon fonctionnement de la caméra peut être compromis dans les cas suivants :

Zones sombres. Lumière intense. - Changement rapide de la température ambiante. - Humidité de la caméra, après exposition à la pluie ou à une forte humidité par exemple. - Obstruction de la vue de la caméra, par de la boue par exemple.

Utilisation de l'affichage

ATTENTION

Les obstacles situés au-dessus de la caméra n'apparaissent pas. Examiner la zone à l'arrière de votre véhicule au besoin. Les repères ne sont disponibles qu'à titre indicatif et sont calculés pour des véhicules chargés au maximum et roulant sur une surface régulière.

A Garde aux rétroviseurs extérieurs -0,1 mètre (4 pouces) B Rouge -0,3 mètre (12 pouces) C Jaune -1 mètre (39 pouces)

D Vert -2 mètres (79 pouces) E Noir - axe de la trajectoire prévue du véhicule

Note : Lors de la marche arrière avec une remorque, les lignes sur l'écran indiquent la direction de déplacement du véhicule mais pas de la remorque.

Désactivation de la caméra de rétrovision

Note : Désengager la marche arrière. L'affichage reste allumé quelques instants puis s'éteint.

Note : Le système est automatiquement désactivé lorsque le véhicule atteint environ 15 km/h (9 mi/h).

PRINCIPES DE FONCTIONNEMENT

AVERTISSEMENT

Ce système ne vous exonère pas de votre responsabilité de conduire avec l'attention et les précautions qui s'imposent.

Le régulateur de vitesse permet de commander la vitesse du véhicule à l'aide des commutateurs au volant. Le régulateur de vitesse peut être utilisé lorsque la vitesse du véhicule dépasse environ 30 km/h (18 mph).

UTILISATION DU RÉGULATEUR DE VITESSE

AVERTISSEMENT

Ne pas utiliser le régulateur de vitesse en cas de circulation intense, sur des routes sinueuses ou lorsque la chaussée est glissante.

Activation du régulateur de vitesse

E102679

Note : Le système est prêt et vous pouvez régler une vitesse.

Réglage d'une vitesse

E102680

Appuyer pour enregistrer et maintenir la vitesse actuelle. Le témoin du régulateur de vitesse s'allume. Voir Témoins d'avertissement et indicateurs (page 62).

Modification de la vitesse réglée.

AVERTISSEMENTS

Véhicules avec transmission

manuelle : lorsque le véhicule est

conduit en descente, la vitesse peut augmenter et dépasser la vitesse réglée. Le système ne fait pas intervenir les freins. Rétrograder et appuyer sur le commutateur SET- pour aider le système à maintenir la vitesse réglée.

Véhicules avec transmission

automatique : lorsque le véhicule est conduit en descente, la boîte de

vitesse rétrograde pour essayer de maintenir la vitesse. Le conducteur peut également avoir à enfoncer le frein pour maintenir la vitesse. La vitesse réglée est désactivée si le frein est enfoncé.

Note : Si vous accélérez en appuyant sur la pédale d'accélérateur, la vitesse réglée ne change pas. Lorsque vous relâchez la pédale d'accélérateur, vous revenez à la vitesse précédemment réglée si le témoin du régulateur de vitesse est encore allumé.

A Accélérer B Décélérer

Pour augmenter la vitesse, maintenez enfoncé le commutateur SET + jusqu'à ce que la vitesse souhaitée soit atteinte. Lorsque vous relâchez le commutateur, cette vitesse est maintenue.

Pour diminuer la vitesse, maintenez enfoncé le commutateur SET - jusqu'à ce que la vitesse souhaitée soit atteinte. Lorsque vous relâchez le commutateur, cette vitesse est maintenue.

Pour augmenter ou diminuer progressivement la vitesse, tapotez sur le commutateur SET + ou SET - le cas échéant. À chaque pression, la vitesse augmente ou diminue par palier de 1 km/h (0,6 mph). Il est également possible d'augmenter ou de diminuer la vitesse en appuyant respectivement sur la pédale d'accélérateur ou la pédale de frein.

Annulation de la vitesse réglée E102682

Enfoncez la pédale de frein ou le commutateur CAN RES.

Note : Le système ne commande plus la vitesse de votre véhicule. Le témoin du régulateur de vitesse s'éteint mais le système conserve la vitesse précédemment réglée.

Reprise de la vitesse réglée E102682

Le témoin du régulateur de vitesse s'allume et le système essaie de reprendre la vitesse précédemment réglée.

Désactivation du régulateur de vitesse

E102683

Le système ne conserve pas la vitesse précédemment réglée. Le témoin du régulateur de vitesse ne s'allume pas.

N'importe laquelle des actions suivantes peut également désactiver le système :

Enfoncer la pédale de frein. - Serrer le frein de stationnement. Appuyer sur la pédale d'embrayage. - Sélectionner le point mort.

GÉNÉRALITÉS

AVERTISSEMENTS

Utilisez des sangles d'amarrage conformes à une norme, par exemple DIN.

Fixez solidement tous les objets mobiles.

Placez les bagages et autres objets aussi bas et vers l'avant que possible dans l'espace de chargement.

Ne dépassez pas la charge maximale des essieux avant et arrière de votre véhicule. Voir Identification du véhicule (page 177).

Ne pas dépasser le poids total en charge du véhicule mentionné sur sa plaque d'identification. Voir Identification du véhicule (page 177).

ATTENTION

Ne rien laisser au contact de la vitre.

HAYON

Note : Le hayon peut être abaissé pour permettre de charger/décharger plus facilement les chargements.

ATTENTION

Ne pas dépasser la charge maximale autorisée de 220 kilogrammes (485 livres) sur le hayon.

Ne pas abaisser complètement le hayon si une boule de remorquage ou un pare-chocs est posé.

Veiller à bien tenir le hayon afin de l'empêcher de tomber.

Abaissement du hayon E135868

1. Soulever légèrement le hayon. 2. Tirer le câble de soutien vers l'arrière. 3. Libérer le câble de soutien du hayon. 4. Répéter les étapes 1 à 3 pour retirer le câble de soutien de l'autre côté.

FIXATIONS DE RETENUE DE CHARGE

Anneaux d'arrimage

Note : Le nombre d'anneaux d'arrimage peut varier en fonction du modèle du véhicule.

Type 1

Points de fixation

Type 2

E134098 Type 3

ATTENTION

La charge maximale par anneau défile-corde est indiquée sur l'anneau. Ne pas dépasser cette charge.

A Cale, B Encadrement, C Ressort, D Broche

AVERTISSEMENTS

Les points de fixation ne doivent être utilisés que pour maintenir en place les charges au sein de l'espace de chargement. L'utilisation des points de fixation pour tout autre usage peut endommager le véhicule. Les points de fixation ne doivent jamais être utilisés pour le remorquage.

À chaque point de fixation correspond une charge nominale maximale. Tout dépassement de cette force peut provoquer des blessures et/ou endommager le véhicule.

Toujours vérifier les points de fixation avant utilisation. Ne pas utiliser les points de fixation dans les conditions suivantes :

• Les points de fixation montrent des signes d'usure ou de dommages.
• Les gorges des rails qui supportent les points de fixation montrent des signes d'usure, de dommages ou de déformation. Le cache de verrouillage des points de fixation est endommagé, brisé ou ne se verrouille pas. Le point de fixation n'est pas correctement placé dans le rail de support.

Pose du point de fixation

AVERTISSEMENT

Le cache doit être inséré complètement dans le rail pour fixer le point de fixation et garantir son attache sûre. Le point de fixation n'est pas correctement installé, même si le mot sous le cache "Not Locked" est visible.

E134099

1. Insérer la base du point de fixation dans la gorge du rail tout en maintenant la cale verticalement.
2. Faire glisser le long du rail jusqu'à ce que la broche de la base du point de fixation pénètre dans le trou du rail qui a été choisi.
3. Enfoncer le point de fixation et le tourner d'un quart de tour dans le sens des aiguilles d'une montre jusqu'à ce que sa cale soit horizontale et que le cache de verrouillage s'enclenche.

Dépose du point de fixation E134100

1. Saisir le cache de verrouillage entre le pouce et les doigts en utilisant le repli des doigts.
2. Tirer le cache pour le détacher du rail jusqu'à ce que la base du point de fixation soit totalement libérée de la gorge du rail.
3. Tourner le point de fixation d'un quart de tour dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se dégage du rail.

Cadre de renfort

AVERTISSEMENT

Un cadre de renfort chargé affecte le centre de gravité et

l'aérodynamisme du véhicule. Être prudent dans les virages, lors de la conduite avec vent de côté et à grande vitesse.

ATTENTION

Ne pas dépasser le poids total admissible autorisé. Voir Plaque d'identification du véhicule (page

Note : Immobiliser les bagages ou le chargement placé sur le cadre de renfort au moyen des butées de cadre de renfort.

BARRES DE TOIT LONGITUDINALES ET TRANSVERSALES

Galerie de toit

AVERTISSEMENTS

Le montage d'une galerie de toit augmente la consommation de carburant du véhicule et peut affecter son comportement.

Lisez et suivez les instructions du fabricant avant d'installer une galerie de toit.

ATTENTION

Ne pas dépasser la charge maximale autorisée de 80 kilogrammes (176 livres), poids de la galerie inclus, de brancard de pavillon.

Contrôler la fixation de la charge sur la galerie de toit comme suit :

Chargement du véhicule

• avant le départ
• après 50 km (30 mi) puis tous les 1000 km.

Note : Pour réduire la consommation de carburant, les traverses doivent être déposées si elles ne sont pas utilisées.

A Brancard de pavillon B Barre sport C Longeron de plateau

ATTENTION

Ne pas se placer sur les éléments B et C.

Ne pas utiliser l'objet C pour fixer un chargement.

TRACTION D'UNE REMORQUE

AVERTISSEMENT

Ne dépassez pas le poids total roulant maximal du véhicule indiqué sur la plaque d'identification du

Véhicule. Voir Plaque d'identification du véhicule (page 177).

ATTENTION

Les charges maximales autorisées sur les essieux doivent être respectées lors du remorquage et du transport.

Ne dépassez pas une vitesse de 100 km/h lorsque vous tractez une charge d'un poids supérieur à 3 000 kg.

Note : Les véhicules équipés du programme électronique de stabilité (ESP) possèdent un contrôle de stabilité de la remorque. Voir Programme de stabilité électronique (page 112).

Placez les charges sur une position aussi basse et aussi centrale que possible par rapport à l'essieu/aux essieux de la remorque. Si vous remorquez avec un véhicule non chargé, la charge dans la remorque doit être placée vers l'avant, dans les limites maximales permises à l'avant de la remorque pour obtenir la meilleure stabilité.

La stabilité de l'ensemble véhicule et remorque dépend en grande partie de la qualité de la remorque.

Les charges utiles maximales du véhicule et de la remorque correspondent à des contraintes techniques pour les pentes jusqu'à 12 % à une altitude de 1000 mètres au-dessus du niveau de la mer. À haute altitude, la plus grande légèreté de l'air peut entraîner une diminution des performances. Il convient donc d'appliquer les restrictions suivantes :

Dans des régions à haute altitude (supérieure à 1000 mètres), le poids total roulant maximal autorisé stipulé doit être réduit de 10 % tous les 1000 mètres.

Conduite du véhicule sur fortes pentes

AVERTISSEMENT

Les freins de la remorque ne sont pas commandés par le circuit de freinage antiblocage (ABS) du véhicule.

Rétrogradez avant d'aborder une descente raide.

Module de barre d'attelage

Les véhicules équipés d'une barre de remorquage en usine disposent également d'un module de commande de fiche pour remorque pour l'éclairage. Outre la fonction de fiche pour remorque, ce module de commande protège les circuits électriques principaux du véhicule des problèmes ou pannes électriques que peut connaître la remorque.

Pour les véhicules n'étant pas équipés d'une barre de remorquage en standard, un kit électrique d'accessoires pour remorquage d'origine Ford a été développé afin de permettre la pose d'une barre de remorquage. Le kit comprend le module de commande de fiche pour remorque, la fiche pour remorque, le câblage et les composants matériels associés.

Une fois le kit posé, le véhicule doit être configuré. Cette configuration peut être effectuée par votre concessionnaire agréé Ford.

Note : Assurez-vous que le témoin et les feux de stop ne clignotent pas lorsque le moteur tourne alors que vous utilisez une remorque équipée de deux DEL de faible puissance.

Pour remédier au clignotement et garantir le bon fonctionnement de l'aide au stationnement arrêté, un faisceau d'appoint pour remorque doit être raccordé entre celle-ci et le véhicule.

ATTENTION

Ne connectez pas le faisceau d'appoint au véhicule lorsque la remorque n'est pas raccordée.

Note : Le faisceau d'appoint pour remorque est disponible auprès des revendeurs agréés Ford.

Capacités de remorquage

Variante	Marcheavant	Transmission	Remorque non freinée kg (lb)	Remorque freinée kg (lb)	Poids du nez de la remorque kg (lb)
2.5L Essence	4X2	manuelle	750 (1654)	2200 (4850)	220 (485)
	4x2*	manuelle	750 (1654)	1700 (3748)	170 (375)
	4x4	manuelle	750 (1654)	1100 (2425)	110 (243)
Diesel 2.2 L 88kW & 92kW	4X2	manuelle	750 (1654)	2200 (4850)	220 (485)
	4x2*	manuelle	750 (1654)	1600 (3527)	160 (353)
	4x4	manuelle	750 (1654)	1600 (3527)	160 (353)
Diesel 2.2 L 110kW	4x2	manuelle	750 (1654)	2500 (5512)	250 (551)
	4x2* Rapport de pont 3,31	manuelle	750 (1654)	1800 (3968)	180 (397)
	4x2* Rapport de pont 3,55	manuelle	750 (1654)	3350 (7386)	335 (739)
	4x2*	Automatique	750 (1654)	3350 (7386)	335 (739)
	4x4	Manuelle et automatique	750 (1654)	3350 (7386)	335 (739)
3.2L Diesel	4x2* et 4x4 Rapport de pont 3,31	manuelle	750 (1654)	1800 (3968)	180 (397)
	4x2* et 4x4 Rapport de pont 3,55	manuelle	750 (1654)	3350 (7386)	335 (739)
	4x2*	Automatique	750 (1654)	3350 (7386)	335 (739)
	4x4	Automatique	750 (1654)	3350 (7386)	335 (739)

*Véhicules avec assistance de suspension accrue

BOULE DE REMORQUAGE

AVERTISSEMENTS

Ne jamais laisser la boule de remorquage non fixée ou non rangée dans l'habitacle. Elle accroît le risque de blessure en cas d'accident.

Lorsqu'elle n'est pas utilisée, toujours fixer solidement la boule de remorquage dans le coffre à gants.

Posez la boule de remorquage avec un soin particulier car la sécurité du véhicule et de la remorque en dépend.

Ne modifiez pas l'attelage de la remorque.

Ne démontez pas et ne tentez pas de réparer la boule de remorquage.

Une prise de remorque et le siège de la boule de remorquage sont montés sous le pare-chocs arrière. Tournez la prise de remorque de 90 degrés vers le bas jusqu'à ce qu'elle s'engage dans la position correcte.

4x2

Mise en place de la boule de remorquage

E137325

1. Engagez la boule de remorquage dans le logement.

AVERTISSEMENT

Vérifiez que la boule de remorquage est complètement engagée dans le logement.

Conduite avec une remorque

E138394

AVERTISSEMENT

Si l'une des conditions suivantes ne peut pas être remplie, ne pas utiliser la barre d'attelage et la faire vérifier par un technicien formé pour cette opération.

Avant de prendre la route, vérifiez que :

• La boule de remorquage est verrouillée correctement. La boule de remorquage est complètement engagée dans son logement.

Dépose de la boule de remorquage

1. Pousser le levier vers le centre du véhicule.
2. Tourner le levier dans le sens contraire des aiguilles d'une montre pour déverrouiller la boule de remorquage.
3. Déposer la boule de remorquage.

4x2 (véhicules avec assiette de suspension accrue) et 4x4

Serrer les boulons à 218 ± 42 Nm.

Conduite sans remorque

1. Déposer la boule de remorquage.
2. Engager le bouchon dans son logement.

AVERTISSEMENTS

Pour éviter les risques de blessure, ne jamais déverrouiller la boule de remorquage lorsque la remorque est attelée.

Retirer la boule de remorquage pour conduire sans remorque.

Entretien

Maintenez la propreté du système d'attelage.

Lubrifier régulièrement le mécanisme de la boule de remorquage avec de l'huile ou de la graisse sans résine ainsi que le verrou avec de la graisse graphitée.

GÉNÉRALITÉS CONCERNANT LA CONDUITE

Véhicules à moteur diesel

Si le témoin de bas niveau de carburant s'allume, remplir le réservoir dès que possible. Si vous poursuivez la conduite sans ravitailler, le moteur va commencer à tourner de manière irrégulière. Ceci signale que la panne d'essence est proche. Faire le plein immédiatement.

RODAGE

Pneus

AVERTISSEMENT

Les pneus neufs doivent être rodés sur une distance d'environ 500 km.

Pendant cette période, le

comportement routier du véhicule peut être différent.

Freins et embrayage

AVERTISSEMENT

Dans la mesure du possible, éviter l'utilisation intensive des freins et de l'embrayage au cours des 150

premiers kilomètres en ville et des premiers 1500 kilomètres sur autoroutes.

Moteur

ATTENTION

Éviter de conduire trop rapidement pendant les 1500 premiers

kilomètres. Variez fréquemment la

vitesse du véhicule et passez les rapports relativement tôt. Ne faites pas peiner le moteur.

PRÉCAUTIONS NÉCESSAIRES PAR TEMPS FROID

Il se peut que le fonctionnement de certains composants et systèmes soit affecté à des températures inférieures à -30°C (-22°F).

PERFORMANCE RÉDUITE DU MOTEUR

Le véhicule peut être encore conduit brièvement lorsque le moteur est en surchauffe sans risque d'endommager le moteur. Le moteur continue de fonctionner avec une puissance limitée. La distance que vous pouvez parcourir dépend de la température ambiante, de la charge du véhicule et du terrain.

Si l'aiguille se déplace jusqu'à la limite supérieure, cela signifie que le moteur est en surchauffe. Voir Instruments (page 62).

Si la température continue d'augmenter, l'alimentation du moteur sera réduite. La climatisation (si montée) sera arrêtée et le ventilateur de refroidissement du moteur mis en marche.

ATTENTION

Une utilisation continue peut augmenter la température du moteur et provoquer son arrêt complet.

• Immobiliser le véhicule dès que possible.
• Arrêter immédiatement le moteur pour éviter toute détérioration grave de ce dernier. Laisser refroidir le moteur.

Vérifier le niveau du liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 159). Faire immédiatement vérifier le véhicule par un spécialiste.

CONDUITE SUR ROUTE INONDÉE

Conduire dans l'eau

AVERTISSEMENT

Ne jamais traverser un cours d'eau profond à débit rapide, car le véhicule pourrait déraper.

ATTENTION

La conduite dans l'eau est possible en cas d'urgence uniquement et en aucun cas dans des conditions de conduite normales. Si de l'eau pénètre dans le filtre à air, le moteur peut être endommagé. Toujours essayer de déterminer la profondeur de la traversée avant d'y engager le véhicule.

En cas d'urgence, il est possible de conduire le véhicule dans une profondeur d'eau maximum indiquée et à une vitesse maximale de 7 km/h (4 mph). Prendre des précautions extrêmes en conduisant dans un courant d'eau.

4X2 4x2 (véhicules avec assiette de suspension accrue) et 4x4

Lors de la conduite dans l'eau, engager la première vitesse et la gamme basse (si disponible), maintenir une vitesse de rythme de marche constante en conservant l'onde de nez devant le véhicule et ne pas s'arrêter. Après avoir conduit dans l'eau et dès que les conditions de sécurité le permettent :

• Enfoncer légèrement la pédale de frein et vérifier s'il est possible d'obtenir un freinage maximal. Vérifier que l'avertisseur sonore fonctionne. Vérifier que l'ensemble de l'éclairage du véhicule fonctionne correctement. Vérifier que la direction assistée fonctionne correctement.

TROUSSE DE PREMIERS SECOURS

Note : Le kit de premiers secours est fixé dans l'espace de rangement côté passager.

TRIANGLE DE SIGNALISATION Cabine simple

Une sangle de fixation située derrière le siège passager permet de fixer un triangle de signalisation.

1. Rabattement du dossier de siège vers l'avant.

Cabine allongée

Note : Le triangle de présignalisation peut être fixé dans la case à outils située sous les sièges arrêté.

E131838

1. Déposer le coussin de siège arrière. 2. Déposez le cache.

Cabine double

1. Rabattez le dossier du siège arrière vers l'avant.

EMPLACEMENT DES BOÎTES À FUSIBLES

Conduite à gauche E132740

E133080

Conduite à droite E132741

E134659

A. Boîte à fusibles de l'habitacle B. Boîte à fusibles du compartiment moteur

Boîte à fusibles de l'habitacle

Ouvrir complètement l'espace de rangement côté conducteur.

Boîte à fusibles du compartiment moteur

Libérer les attaches et déposer le couvercle.

Ne modifiez pas les circuits électriques de votre véhicule de quelque manière que ce soit. Faites réparer les circuits électriques et remplacer les fusibles à haute intensité par des techniciens compétents.

Coupez le contact et tous les équipements électriques avant de toucher ou de tenter de changer un fusible.

ATTENTION

Posez un fusible de remplacement de la même intensité que celui retiré.

Note : Un fusible grillé se reconnaît à la rupture de son filament.

Note : Tous les fusibles, sauf les fusibles à haute intensité, sont enfichables.

TABLEAU DE SPÉCIFICATION DES FUSIBLES

Boîte à fusibles du compartiment moteur

E133601

Fusible	Intensité	Circuit protégé
1	60	Alimentation de boîte à fusibles de l'habitacle (battery)
2	60	Alimentation de boîte à fusibles de l'habitacle (battery)
3 (Essence)	50	Ventilateur de refroidissement moteur
3 (Diesel)	60	Module de commande de bougie de préchauffage
4	40	Module ABS
5	30	Vitres électriques (avant et arrêté)
6	25	Masse du moteur quatre roues motrices (4x4)

Fusibles

Fusible	Intensité	Circuit protégé
7	-	Non utilisé
8	-	Non utilisé
9	20	Siège électrique
10	25	Vitres électriques (avant)
11	30	Moteur de soufflerie
12	25	Puisance du moteur quatre roues motrices (4x4)
13	20	Solénoïde de démarreur
14	20	Lunette arrêté chauffante
15 (Essence)	10	Pompe à carburant mixte
15 (Diesel)	20	Bougie de préchauffage du vaporisateur
16	10	Embrayage de compresseur de climatisationur
17	25	Vitres électriques (avant)
18	25	Moteur des essuie-glaces du pare-brise
19	25	Masse du moteur des essuie-glaces du pare-brise
20	20	Allume-cigares
21	15	Avertisseur
22	15	Injecteurs de carburant, vanne de carburant mixte
23	10	Solénoïde de blocage de différentiel
24	20	Prise d'alimentation auxiliaire de planche de bord, haut de la console
25	15	Bobines d'allumage, sonde de température et débitmètre d'air massique, module de bougie de préchauffage, valve de commande à dépression (VCV), valve de régulator de dépression électronique (EVRV)
26	7,5	Module de commande électronique (ECM)
27	10	Module de commande de boîte de vitesses (TCM)
28	10	Oygène des gaz d'échéppement chauffés, sonde univer-selle à oxygène des gaz d'échéppement chauffés, bobines de relais
29	15	Module de commande électronique (ECM)
30	15	Capteur de surveillance de la batterie
31	20	Prise d'alimentation auxiliaire (console arrière)
32	5	Nanocontact de climatisation
33	10	Module de commande de boîte de vitesses (TCM)
34	5	Chauffage à coefficient de température positif (PTC)
35	20	Alimentation de la boîte à fusibles de l'habitacle (Allu-mage)
36	5	Module ABS
37	10	Réglage en hauteur du faisceau des projecteurs
38	20	Siège chauffant
39	10	Rétroviseurs électriques
40	-	Non utilisé
41	10	Rétroviseurs chauffants
42	10	Sirène d'alarme
43	30	Pare-brise chauffant (droit)
44	30	Pare-brise chauffant (gauche)
45	25	Module ABS
46	20	Prise d'alimentation auxiliaire (doublure du plateau de pick-up)
47	20	Module de barre d'attelage
48	-	Non utilisé
49	-	Non utilisé
50	5	Relais d'allumage, bobines de relais
51	30	Fenêtres électriques (arrière)

Relais	Circuits commutés
R1	Verrouillage à clé
R2	Marche/arrêt d'essue-glace
R3	Avertisseur
R4	Embrayage de compresseur de climatisationur
R5	Verrouillage du différentiel
R6	Vitesse Rapide/Lente d'essue-glace
R7	Vitesse lente du ventilateur de refroidissement du moteur
R8	Vitesse élevé du ventilateur de refroidissement du moteur
R9	Pompe à carburant mixte, bougie de préchauffage de vapeisateur
R10	Lunette arrête chauffante
R11	Pare-brise chauffant
R12	Non utilisé
R13	Maintien d'alimentation du module de commande électronique (ECM)
R14	Allumage
R15	Moteur 4x4 2 (dans le sens horsaire)
R16	Moteur 4x4 1 (dans le sens antihoraire)
R17	Moteur 4x4
R18	Avertisseur de sécurité
R19	Démarreur
R20	Non utilisé
R21	Non utilisé
R22	Non utilisé
R23	Non utilisé
R24	Non utilisé

Fusibles

Relais	Circuits commutés
R25	Non utilisé
R26	Moteur de soufflerie
R27	Siège électrique

Fusibles

Boîte à fusibles de l'habitacle E133602

Fusible	Intensité	Circuit protégé
56	20	Pompe à carburant
57	-	Non utilisé
58	-	Non utilisé
59	5	Système antivol passif (PAT)
60	10	Eclairage interieur, pack de contacteur de porte conduc- teur, éclairage d'ambiance, éclairages de rétroviseurs, changement de vitesses automatique, éclairage de plan- cher
61	-	Non utilisé
62	5	Module de capteur de pluie
63	-	Non utilisé
64	-	Non utilisé
65	-	Non utilisé
66	20	Porte conducteur déverrouillée, double verrouillage centralisé
67	5	Contacteur de feux stop
68	-	Non utilisé
69	5	Combiné des instruments, module de commande intégré (ICP), module de suivi et de blocage
70	20	Verrouillage centralisé
71	5	Air conditionné
72	7,5	Sirène d'alarme
73	5	Diagnostic embarqué II
74	20	Feux de route
75	15	Projecteurs antibrouillard
76	10	Feu de recul, rétroviseur
77	20	Pompe de lave-glace
78	5	Commutateur d'allumage

Fusibles

Fusible	Intensité	Circuit protégé
79	15	Signal audio DIN, audio FSAO, écran multifonction
80	20	Écran multifonction, audio Hi, module de fermeture de clapet de freinage (BVC)
81	5	Capteur de mouvement interieur
82	20	Masse pompé de lave-glace
83	20	Masse de verrouillage centralisé
84	20	Porte conducteur déverrouillée, masse de double verrouillage centralisé
85	7,5	Combiné des instruments, module d'aide au stationnement,amera de recul, climatisation manuelle, rétroviseur, module de suivi et de blocage
86	10	Système de retenue, tímoin de désactivation d'airbag passager
87	5	Tachygraphe
88	-	Non utilisé
89	-	Non utilisé

POINTS DE REMORQUAGE

Note : Le deuxième œillet de remorquage avant est facultatif.

Note : En l'absence d'œillet de remorquage arrière, il est recommandé d'utiliser la jumelle de suspension arrière gauche ou droite comme point de remorquage.

E131731

A Anneau de remorquage avant B Anneau de remorquage arrière

REMORQUAGE DU VÉHICULE SUR SES QUATRE ROUES

Tous les véhicules

AVERTISSEMENTS

Établir le contact pour le remorquage de votre véhicule, faute de quoi le verrou de direction s'engagera et les clignotants et feux stop ne fonctionneront pas.

AVERTISSEMENTS

Le servofrein et la pompe de direction assistée ne fonctionnent que lorsque le moteur est en marche.

Appuyer plus fort sur la pédale de frein et tenir compte d'un allongement des distances d'arrêt et d'un alourdissement de la direction.

ATTENTION

Une tension excessive dans la corde de remorquage pourrait endommager votre véhicule ou le véhicule tracteur.

2WD : Sélectionner le neutre lorsque le véhicule est remorqué.

4WD : En cas de panne ou de défaillance mécanique de la transmission, le véhicule doit être transporté avec soit TOUTES les roues surélevées, soit TOUTES les roues sur le sol, mais en mettant le véhicule en mode 0. Quelles que soient les circonstances, le véhicule ne peut pas être remorqué avec TOUTES les roues sur le sol en mode 0.

Il convient de démarrer lentement et de rouler régulièrement sans à-coups pour le véhicule remorqué.

Véhicules avec transmission automatique

ATTENTION

Il est déconseillé de remorquer le véhicule avec les roues motrices au sol. Cependant, s'il convient d'enlever le véhicule d'un endroit dangereux, ne pas remorquer à une vitesse supérieure à 80 km/h (50 mph) ou au-delà de 80 kilomètres (50 miles).

En cas de défaillance mécanique de la boîte de vitesses, les roues motrices doivent être décollées du sol.

GÉNÉRALITÉS

Faites entretenir régulièrement votre véhicule pour le maintenir en bon état de marche et préserver sa valeur de revente. Un vaste réseau de Réparateurs Agréés Ford met sa compétence professionnelle à votre disposition. Leurs techniciens spécialement formés sont les plus qualifiés pour assurer un entretien de qualité de votre véhicule. Ils disposent d'une vaste gamme d'outils hautement spécialisés et spécialement conçus pour l'entretien de votre véhicule.

En plus d'un entretien régulier, nous vous recommandons d'effectuer les contrôles supplémentaires suivants.

AVERTISSEMENTS

Coupez le contact avant toute intervention ou tentative de réglage.

Ne pas toucher les pièces du circuit d'allumage électronique après l'établissement du contact ou que le moteur tourne. Le système génère des hautes tensions.

Tenez vos mains et vêtements à distance du ventilateur de refroidissement. Dans certaines conditions, le ventilateur peut continuer à tourner plusieurs minutes après la coupure du moteur.

ATTENTION

Lorsque des contrôles d'entretien sont effectués, s'assurer que les bouchons de remplissage sont bien fixés.

Contrôles quotidiens

Éclairage extérieur. Éclairage intérieur. Témoins et indicateurs.

Contrôlez lors du ravitaillement en carburant

• Niveau d'huile moteur. Voir Contrôle de l'huile moteur (page 158).
• Niveau de liquide de freins. Voir Contrôle de liquide de freins et d'embrayage (page 160).
• Niveau de liquide de lave-glace. Voir Contrôle du liquide lave-glace (page 162).
• Pression de gonflage des pneus (pneus froids). Voir Spécifications techniques (page 176).
• État des pneus. Voir Entretien des pneus (page 175).

Contrôles mensuels

• Niveau de liquide de refroidissement (moteur froid). Voir Contrôle du liquide de refroidissement (page 159).
• Étanchéité des canalisations, flexibles et réservoirs.
• Niveau de liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 160).
• Fonctionnement de la climatisation.
• Fonctionnement du frein de stationnement.
• Fonctionnement de l'avertisseur sonore.
• Serrage des écrous de roue. Voir Spécifications techniques (page 176).

OUVERTURE ET FERMETURE DU CAPOT

Ouverture du capot moteur

1. Tirer le levier situé sous la planche de bord. Pour l'emplacement des repères : Voir Bref aperçu (page 9).

1. Soulever légèrement le capot.
2. Déplacer le verrou vers la gauche du véhicule.
3. Ouvrir le capot moteur.

1. Le soutenir au moyen de la béquille.

Fermeture du capot

Note : S'assurer que le capot est correctement fermé.

Abaisser le capot et le laisser tomber de son propre poids sur les derniers 20 à 30 cm.

VUE D'ENSEMBLE SOUS LE CAPOT - 2.5L DURATEC-HE (122KW/165CH) - MI4

Conduite à droite

Conduite à gauche

A Bouchon du réservoir de liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 159). B Bouchon du réservoir de liquide de frein et d'embrayage. Voir Contrôle de liquide de freins et d'embrayage (page 160). C Bouchon de remplissage d'huile moteur. Voir Contrôle de l'huile moteur (page 158). D Jauge d'huile moteur. Voir Contrôle de l'huile moteur (page 158). E Boîtier de raccordement moteur. Voir Fusibles (page 139). F Plaque d'identification du véhicule. Voir Identification du véhicule (page 177). G Batterie. Voir Batterie du véhicule (page 167). H Bouchon du réservoir de liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 160).

I Filtre à air. J Bouchon du réservoir de liquide de lave-glace. Voir Contrôle du liquide lave-glace (page 162).

1 Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

VUE D'ENSEMBLE SOUS LE CAPOT - 2.2L DURATORQ-TDCI (PUMA) DIESEL

Conduite à droite

Conduite à gauche

A Bouchon du réservoir de liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 159). B Bouchon du réservoir de liquide de frein et d'embrayage. Voir Contrôle de liquide de freins et d'embrayage (page 160). C Jauge d'huile moteur. Voir Jauge de niveau d'huile moteur (page 158). D Bouchon de remplissage d'huile moteur. Voir Contrôle de l'huile moteur (page 158). E Séparateur d'eau du filtre à carburant. Voir Vidange du séparateur d'eau du filtre à carburant (page 161). F Boîtier de raccordement moteur. Voir Fusibles (page 139). G Plaque d'identification du véhicule. Voir Identification du véhicule (page 177). H Batterie. Voir Batterie du véhicule (page 167).

I Bouchon du réservoir de liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 160). J Bouchon du réservoir de liquide de lave-glace. Voir Contrôle du liquide lave-glace (page 162). K Filtre à air.

1 Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

VUE D'ENSEMBLE SOUS LE CAPOT - 3.2L DURATORQ-TDCI (PUMA) DIESEL

Conduite à droite

Conduite à gauche

A Bouchon du réservoir de liquide de refroidissement. Voir Contrôle du liquide de refroidissement (page 159). B Bouchon du réservoir de liquide de frein et d'embrayage. Voir Contrôle de liquide de freins et d'embrayage (page 160). C Jauge d'huile moteur. Voir Jauge de niveau d'huile moteur (page 158). D Bouchon de remplissage d'huile moteur. Voir Contrôle de l'huile moteur (page 158). E Séparateur d'eau du filtre à carburant. Voir Vidange du séparateur d'eau du filtre à carburant (page 161). F Boîtier de raccordement moteur. Voir Fusibles (page 139). G Plaque d'identification du véhicule. Voir Identification du véhicule (page 177). H Batterie. Voir Batterie du véhicule (page 167).

I Bouchon du réservoir de liquide de direction assistée. Voir Contrôle du liquide de direction assistée (page 160). J Bouchon du réservoir de liquide de lave-glace. Voir Contrôle du liquide lave-glace (page 162). K Filtre à air.

1 Les bouchons de remplissage et la jauge de niveau d'huile sont colorés pour en faciliter l'identification.

JAUGE DE NIVEAU D'HUILE MOTEUR - 2.5L DURATEC-HE (122KW/165CH) - MI4

JAUGE DE NIVEAU D'HUILE MOTEUR - 2.2L DURATORQ-TDCI (PUMA) DIESEL/3.2L DURATORQ-TDCI (PUMA) DIESEL

A MIN B MAX

CONTRÔLE DE L'HUILE MOTEUR

ATTENTION

Ne pas utiliser d'additifs avec l'huile moteur ou d'autres produits de protection du moteur. Dans certaines conditions, ils pourraient endommager le moteur.

Note: La consommation d'huile des moteurs neufs atteint son niveau normal après environ 5000 kilomètres.

Contrôle du niveau d'huile

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

Note: Contrôler le niveau avant de démarrer le moteur.

Note : Le véhicule doit se trouver sur une surface plane.

Note : L'huile se dilate lorsqu'elle est chaude. Le niveau peut donc dépasser de quelques millimètres le repère MAX.

Retirer la jauge de niveau d'huile et l'essuyer avec un chiffon propre et non pelucheux. Remettre la jauge en place, puis la retirer de nouveau pour vérifier le niveau d'huile.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

AVERTISSEMENTS

Faire l'appoint uniquement lorsque le moteur est froid. Si le moteur est chaud, patienter 10 minutes pour le refroidir.

Ne pas retirer le bouchon de remplissage lorsque le moteur est en marche.

Retirez le bouchon de remplissage.

AVERTISSEMENT

Ne pas compléter le niveau d'huile au-delà du repère MAX.

Note : Essuyer immédiatement tout écoulement avec un chiffon absorbant.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir Spécifications techniques (page 162).

Remettez le bouchon de remplissage en place. Le tourner jusqu'à ce qu'une forte résistance soit perceptible.

CONTRÔLE DU LIQUIDE DE REFROIDISSEMENT

Contrôle du niveau de liquide de refroidissement

AVERTISSEMENT

Éviter tout contact du liquide avec la peau ou les yeux. Si cela se produit, rincer immédiatement la zone concernée avec une grande quantité d'eau et consulter un médecin.

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

Note : Le liquide de refroidissement se dilate lorsqu'il est chaud. Le niveau peut donc dépasser le repère MAX.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

AVERTISSEMENTS

Faire l'appoint uniquement lorsque le moteur est froid. Si le moteur est chaud, patienter 10 minutes pour le refroidir.

Ne pas retirer le bouchon de remplissage lorsque le moteur est en marche.

AVERTISSEMENTS

Ne pas retirer le bouchon de remplissage lorsque le moteur est chaud. Laisser refroidir le moteur.

L'antigel non dilué est inflammable et peut s'enflammer en cas de projection sur un tube très chaud.

ATTENTION

En cas d'urgence, vous pouvez ajouter de l'eau dans le circuit de refroidissement pour rejoindre un garage. Faire contrôler le système par un professionnel compétent dès que possible.

L'utilisation prolongée d'une dilution incorrecte de liquide de refroidissement peut endommager le moteur par corrosion, surchauffe ou gel.

Desserrer le bouchon lentement. Toute la pression présente se dissipe lentement au fur et à mesure du desserrage du bouchon.

ATTENTION

Ne pas compléter le niveau au-delà du repère MAX.

Faire l'appoint avec un mélange à 50/50 d'eau et d'antigel conforme à la norme Ford. Voir Spécifications techniques (page 162).

CONTRÔLE DU LIQUIDE DE DIRECTION ASSISTÉE

AVERTISSEMENT

Éviter tout contact du liquide avec la peau ou les yeux. Si cela se produit, rincer immédiatement la partie du corps concernée avec une quantité abondante d'eau et consulter un médecin.

ATTENTION

S'assurer que le niveau se situe entre les repères MIN et MAX.

S'il est au repère MIN, faire l'appoint immédiatement.

Faire l'appoint

Retirez le bouchon de remplissage.

ATTENTION

Ne pas compléter le niveau d'huile au-delà du repère MAX.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir Spécifications techniques (page 162).

CONTRÔLE DU LIQUIDE DE FREINS ET D'EMBRAYAGE

AVERTISSEMENTS

L'utilisation d'un liquide de frein autre que celui recommandé peut réduire l'efficacité de freinage et ne pas répondre aux normes de performance de

AVERTISSEMENTS

Éviter tout contact du liquide avec la peau ou les yeux. Si cela se produit, rincer immédiatement la partie du corps concernée avec une quantité abondante d'eau et consulter un médecin.

Si le niveau du liquide se situe au niveau du repère MIN, faites contrôler le circuit par un technicien dûment formé pour cette opération dès que possible.

Note : Le liquide de frein doit rester propre et sec. Une contamination par des saletés, de l'eau, des produits pétroliers ou d'autres matières peut endommager le système de freinage et provoquer des pannes.

Note : Les circuits de freins et d'embrayage sont alimentés par un réservoir commun.

Faire l'appoint avec un liquide conforme aux spécifications Ford. Voir Spécifications techniques (page 162).

VIDANGE DU SÉPARATEUR D'EAU DU FILTRE À CARBURANT

AVERTISSEMENT

Ne pas jeter le gazole avec les déchets ménagers ou dans les égouts. Le remettre aux installations de récupération des déchets.

Note : Seulement utiliser du carburant conforme aux spécifications Ford. Voir Qualité du carburant (page 96).

Note : la pompe immergée dans le réservoir s'éteint automatiquement après 40 secondes environ.

Pour l'emplacement des repères : voir Vue d'ensemble sous le capot (page 154). Voir Vue d'ensemble sous le capot (page 156).

1. Couper le contact.
2. Raccorder et fixer un flexible adapté au bouchon de vidange du contrôle.
3. Acheminer l'autre extrémité du flexible jusqu'à un réseau adapté.
4. Desserrer le bouchon de vidange d'environ 1,5 tour.
5. Établir le contact pour activer la pompe immergée dans le réservoir.
6. Vidanger l'eau jusqu'à ce qu'elle soit remplacée par du gazole propre.
7. Couper le contact.
8. Serrer le bouchon de vidange et déposer le flexible.
9. Démarrer le moteur et rechercher la présence de fuites.

Note : le témoin d'eau dans le carburant s'éteint après environ 2 secondes, moteur en marche.

Entretien

CONTRÔLE DU LIQUIDE LAVE-GLACE

Faire l'appoint du réservoir de liquide de lavage-glace lorsque le témoin de niveau du liquide de lavage-glace s'allume. Voir Témoins d'avertissement et

indicateurs (page 62).

Lorsque vous faites l'appoint, utilisez un mélange de liquide de lavage-glace et d'eau pour éviter que le liquide ne gèle en hiver et améliorer les propriétés nettoyantes. Nous vous recommandons de n'utiliser que du liquide de lavage-glace de qualité.

SPÉCIFICATIONS TECHNIQUES

Fluides pour véhicule

Plique	Fluide recommandé	Spécification
Huile moteur - Diesel (pour les marchés avec faible teneur en soufre inférieure à 350 ppm)**	Huile moteur Castrol	WSS-M2C-913-C WSS-M2C-913-D
Huile moteur - Diesel (pour les marchés à haute teneur en soufre supérieure à 350 ppm)	Huile moteur Castrol	WSS-M2C-921-A WSS-M2C-913-D
Huile moteur - Essence	Huile moteur Castrol	Connecteur M2C913-C du WSS WSS-M2C-913-D WSS-M2C929-A Connecteur M2C930-A de WSS Connecteur M2C946-A de WSS Connecteur M2C945-A de WSS
Huile de transmission - Manuelle (MT-75)	Castrol - BOT130-M	WSD-M2C200-C
Huile de transmission - Manuelle (MT-82)	Castrol - BOT350-M3	WSS-M2C200-D2
Huile de transmission - Automatique	Motorcraft MERCON® LV	WSS-M2C938-A (XT-10 QLV)
Embrayage/Frein		WSS-M6C65-A2 Super Dot4-14M
Pièce	Fluide recommandé	Spécification
Direction assistée	Motorcraft MERCON® LV	WSS-M2C938-A (XT-10 QLV)
Liquide de refroidissement	Chevron / Arteco	WSS-M97B44-D (XLC-0F02)
Essieux avant		WSP-M2C197-A
Essieux arrêté	Castrol	WSP-M2C197-A
Boîte de transfert	Motorcraft MERCON® LV	WSS-M2C938-A (XT-10 QLV)
Réfrigérant	R134A	WSH-M17B19-A
Lubrifiant pour compréseur de climatisation	GLYCOL A BASE DE POLY-ALKYLENE	WSH-M1C231-B

Votre moteur a été conçu pour être utilisé avec les huiles moteur Ford et Castrol, ce qui permet des économies de carburant tout en assurant la longévité de votre moteur.

Faire l'appoint d'huile :

Huile moteur - Diesel (pour les marchés à faible teneur en soufre inférieure à 350 ppm) : S'il n'est pas possible de trouver une huile qui réponde à la spécification définie dans le tableau des fluides du véhicule, utiliser de l'huile SAE 5W-30 répondant à la spécification définie par ACEA A5/B5.

**Le niveau de soufre étant d'environ 200 ppm en Thaïlande, de l'huile moteur WSS-M2C913-D ou WSS-M2C913-C de fabrication Castrol est requise dans ce pays.

Huile moteur - Diesel (pour les marchés à haute teneur en soufre supérieure à 350 ppm) : S'il n'est pas possible de trouver une huile qui réponde à la spécification définie dans le tableau des fluides du véhicule, utiliser de l'huile SAE 10W-30 répondant à la spécification définie par API CH-4.

Pour les moteurs à essence seulement, s'il n'est pas possible de trouver une huile qui réponde à la spécification définie dans le tableau des fluides du véhicule, utiliser de l'huile SAE 5W-20 ou SAE 5W-30 répondant à la spécification définie par ACEA A5/B5, API SM ou API SN.

L'utilisation d'autres huiles que celles spécifiées pour faire l'appoint en huile peut entraîner des périodes de démarrage plus longues, une baisse de performances du moteur, une augmentation de la consommation de carburant et du niveau des rejets polluants.

Huile moteur Castrol recommandée.

Castrol

Capacités

Version	Repère	Capacité en litres (gallons)
Toutes	Liquide de direction assistée	1,2 (0,26)
Toutes	Système de lave-glace	5,5 (1,2)
Toutes	Réserveur du carburant	80 (17,60)
Transmission automatique (à sec)	Huile pour transmission	10,5 (2,31)
Transmission automatique (immergée)	Huile pour transmission	9 (1,97)
Transmission manuelle (MT75)	Huile pour transmission	1,7 (0,37)
Transmission manuelle (MT82)	Huile pour transmission	2,7 (0,59)
2.2 L DuraTorq-TDCi	Huile moteur - avec:filtre	8,6 (1,89)
2.2L DuraTorq-TDCi (MT75 & MT82)	Circuit de refroidissement	11,5 (2,53)
2.2L DuraTorq-TDCi (AT)	Circuit de refroidissement	11,9 (2,62)
3.2L DuraTorq-TDCi	Huile moteur - avec:filtre	9,75 (2,14)
3.2L DuraTorq-TDCi (MT82)	Circuit de refroidissement	12,9 (2,84)
3.2L DuraTorq-TDCi (AT)	Circuit de refroidissement	13,5 (2,97)
2.5L Duratec-HE	Huile moteur - avec:filtre	6,7 (1,47)
2.5L Duratec-HE	Circuit de refroidissement	11,0 (2,42)

NETTOYAGE DE L'EXTÉRIEUR

AVERTISSEMENT

Si vous utilisez une station de lavage avec un cycle cire, veillez à éliminer la cire du pare-brise.

ATTENTION

Avant d'utiliser un système de lavage auto, vérifier s'il peut être utilisé dans le cas du véhicule concerné.

Certaines stations de lavage utilisent de l'eau à haute pression. Le jet peut endommager certaines parties du véhicule.

Démontez l'antenne avant de faire passer le véhicule dans une station de lavage.

Coupez la soufflerie pour éviter une contamination du filtre d'habitacle.

Nous vous recommandons de laver votre véhicule avec une éponge et de l'eau tiède contenant un shampooing auto.

Nettoyage des phares

ATTENTION

Ne rayez pas le verre des phares. N'utilisez pas non plus des abrasifs ou des solvants alcooliques ou des agents chimiques pour les nettoyer.

N'essuyez pas les phares à sec.

Nettoyage de la lunette arrière

ATTENTION

Ne frottez pas l'intérieur de la lunette arrière. N'utilisez pas non plus d'abrasif ou de solvant chimique pour le nettoyer.

Utilisez un chiffon propre et non pelucheux ou une peau de chamois humide pour nettoyer l'intérieur de la lunette arrière.

Nettoyage des garnitures chromées

ATTENTION

Ne pas utiliser de produits abrasifs ou de solvants chimiques. Utiliser de l'eau savonneuse.

Nettoyage des roues en alliage

Note : Ne pas appliquer d'agent de nettoyage chimique sur des jantes et des caches de roue chauds.

Note : Les produits de nettoyage industriels (agressifs) ou agents de nettoyage chimiques combinés à l'agitation de la brosse pour éliminer les poussières et saletés de frein peuvent user la couche de finition avec le temps.

Note : Ne pas utiliser d'agent de nettoyage pour roues à base d'acide fluorhydrique ou caustique en grande quantité, de laine d'acier, de carburant ou de détergent domestique puissant.

Note : Si vous envisagez de stationner le véhicule pendant une période prolongée après avoir nettoyé les roues avec un produit de nettoyage conçu à cet effet, conduisez le véhicule pendant quelques minutes avant de l'immobiliser. Cela réduit les risques de corrosion des disques de frein, des patins de frein et des garnitures.

Note : Certaines stations de lavage automatique peuvent endommager la finition de vos jantes et caches de roue.

Les roues en alliage et les caches de roue sont recouverts d'une fine peinture de finition. Pour les maintenir en bon état, respecter les recommandations suivantes :

• Les nettoyer une fois par semaine avec le produit pour pneu et roue commandé. Utiliser une éponge pour éliminer l'accumulation de gros dépôts de saleté et de poussières de frein.
• Les rincer complètement à la vapeur d'eau sous pression une fois le nettoyage terminé.

Nous recommandons l'utilisation du produit de nettoyage pour roue Ford. Veiller à lire et suivre les instructions du fabricant.

L'utilisation d'autres produits de nettoyage non recommandés peut occasionner des dégâts cosmétiques graves et définitifs.

Protection de la peinture de la carrosserie

ATTENTION

N'appliquez pas de polish sur votre véhicule sous un ensoleillement intense. Évitez tout contact du polish avec les surfaces en plastique. Il pourrait être difficile de l'enlever. N'appliquez pas de polish sur le pare-brise ou la lunette arrière. Ceci pourrait rendre les essuie-glaces bruyants et inefficaces.

Nous vous recommandons de cirer la peinture une ou deux fois par an.

NETTOYAGE DE L'INTÉRIEUR

Ceintures de sécurité

AVERTISSEMENTS

Ne pas utiliser d'abrasif ou de solvant pour les nettoyer. Ne pas laisser d'humidité pénétrer dans l'enrouleur de la ceinture de sécurité.

Nettoyer les ceintures de sécurité avec un produit de nettoyage pour habitacle ou de l'eau appliquée avec une éponge douce. Laisser sécher les ceintures de sécurité naturellement, sans chaleur artificielle.

Écrans de combiné des instruments, écrans à affichage à cristaux liquides (LCD) et écrans radio

AVERTISSEMENT

Ne pas utiliser d'abrasifs, de solvants à base d'alcool ou de solvants chimiques pour les nettoyer.

Lunette arrière

ATTENTION

N'utilisez pas de matériaux abrasifs pour nettoyer l'intérieur des vitres. Ne posez pas d'autocollant ou d'étiquette sur l'intérieur des vitres arrière.

RÉPARATION DES DÉGÂTS MINEURS DE PEINTURE

ATTENTION

Ôtez immédiatement les substances apparemment inoffensives de la carrosserie (ex : fientes, résine, insectes, taches de goudron, sel routier et retombées industrielles).

Réparez dès que possible les dommages de peinture dus aux gravillons ou à des rayures mineures. Un choix de produits est disponible chez votre concessionnaire Ford. Lisez et suivez les instructions du fabricant.

DÉMARRAGE DU VÉHICULE À L'AIDE DE CÂBLES VOLANTS

ATTENTION

Connectez des batteries de même tension nominale.

Utilisez toujours des câbles de démarrage d'une section appropriée et munis de pinces isolées.

Ne débranchez pas la batterie du circuit électrique du véhicule.

Raccordement des câbles de démarrage

A Véhicule avec la batterie à plat

B Véhicule avec batterie auxiliaire

C Câble de démarrage positif D Câble de démarrage négatif

1. Disposez les 2 véhicules de manière à ce que leur carrosserie ne soit pas en contact.
2. Arrêtez le moteur et tous les consommateurs électriques.
3. Raccordez la borne positive (+) du véhicule B à la borne positive (+) du véhicule A (câble C).
4. Raccordez la borne négative (-) du véhicule B à la connexion de masse du véhicule A (câble D). Voir Points de branchement de batterie (page 168).

ATTENTION

Ne branchez pas le câble sur la borne négative (-) de la batterie à plat.

Veillez à ce que les câbles soient à bonne distance de toute pièce mobile.

Démarrage du moteur

1. Faites tourner le moteur du véhicule B à un régime modérément élevé.
2. Faites démarrer le moteur du véhicule A.
3. Laissez tourner les moteurs des deux véhicules pendant au moins trois minutes avant de débrancher les câbles.

ATTENTION

N'allumez pas les phares lors du débranchement des câbles. La pointe de tension qui en résulterait pourrait faire fondre les ampoules.

Pour le débranchement des câbles, procédez dans l'ordre inverse du branchement.

POINTS DE BRANCHEMENT DE BATTERIE

ATTENTION

Ne branche pas le câble sur la borne négative (-) de la batterie à plat.

SYMBOLES

D'AVERTISSEMENT DE LA BATTERIE

Câbles de batterie

Ne pas fumer, générer de flammes nues ou d'étincelles.

Se protéger les yeux.

Garder hors de portée des enfants.

Corrosif.

Noter les instructions de fonctionnement.

Gaz explosifs.

GÉNÉRALITÉS

ATTENTION

Utiliser exclusivement des dimensions de jantes et de pneus homologuées.

L'utilisation d'autres dimensions risquerait de déstabiliser le véhicule et d'invalider son homologation.

Si vous montez des pneus d'un diamètre autre que celui d'origine, le compteur de vitesse pourrait indiquer une vitesse incorrecte. Emmenez votre véhicule chez votre concessionnaire pour faire reprogrammer le système de gestion du moteur.

Si vous avez l'intention de remplacer les roues par des roues de dimensions différentes de celles d'origine, vérifiez leur conformité avec votre concessionnaire.

Remarque : Contrôlez régulièrement la pression de vos pneus afin d'optimiser votre consommation de carburant.

Une étiquette indiquant les pressions de gonflage est apposée sur le montant B dans la baie de la porte conducteur.

Contrôlez et corrigez la pression de gonflage à la température ambiante à laquelle vous prévoyez de conduire le véhicule et sur des pneus froids.

REMPLACEMENT D'UNE ROUE

Écrous de roue antivol

Pour obtenir une clé pour écrou de roue antivol de rechange et des écrous de roue antivol de rechange, adressez-vous à votre concessionnaire muni du certificat de numéro de référence.

Cric du véhicule

AVERTISSEMENTS

N'utiliser le cric fourni avec le véhicule que pour changer une roue en situation d'urgence. Avant d'utiliser le cric, vérifier qu'il n'est pas endommagé ni déformé et que son filetage est graissé et exempt d'impuretés. Ne rien placer entre le cric et le sol ou entre le cric et le véhicule.

Il est recommandé d'utiliser un cric hydraulique de type atelier pour intervenir sur les pneus et les pneus hiver.

Remarque : Utiliser un cric ayant une capacité de levage minimum d'une tonne et équipé d'une plaque de levage d'au moins 80 mm (3.1 in) de diamètre.

Le cric, la clé de roue et la poignée de cric sont placés dans la cabine.

Cabine simple

1. Rabattre le dossier de siège gauche vers l'avant.
2. Déposer la sangle de verrouillage ainsi que les outils.
3. Rabattre le dossier de siège droit vers l'avant.
4. Desserrer le cric, retirer le boulon, puis le cric.

Cabine allongée

1. Tirer sur la sangle de déverrouillage.
2. Déposer la banquette arrêté.
3. Déposer le cache et desserrer le cric.
4. Déposer la vis.
5. Retirer le cric.
6. Déposer les outils.

Cabine double

1. Soulever la sangle de déverrouillage.
2. Abaisser le dossier de siège.
3. Déposer la sangle de verrouillage.
4. Desserrer le cric et déposer le boulon.
5. Retirer le cric.

Roue de secours

Note : Votre véhicule peut présenter un agrément de conduite inhabituel.

La roue de secours est logée sous l'arrière du véhicule.

1. Monter la poignée.
2. Introduire la poignée du cric complètement dans l'orifice du guide. Tourner dans le sens contraire des aiguilles d'une montre jusqu'à ce que la roue repose sur le sol et jusqu'à ce que le câble soit moins tendu.
3. Faire passer le support et le câble à travers l'ouverture de la roue.

Points de levage du véhicule

ATTENTION

N'utilisez que les points de levage indiqués. L'utilisation d'autres points de levage peut causer des détériorations de la caisse, de la direction, de la suspension, du moteur, du système de freinage et des canalisations d'alimentation en carburant.

A Utilisation en cas d'urgence uniquement B Entretien

Dépose d'une roue

AVERTISSEMENTS

Garez le véhicule de manière à ne pas gêner les autres usagers et à ne pas vous mettre en danger.

Allumez les feux de détresse.

Mettez en place un triangle de signalisation.

Veillez à ce que le véhicule soit sur une surface stable et plane, avec les roues en position ligne droite.

Coupez le contact et serrez le frein de stationnement.

Si le véhicule est équipé d'une boîte de vitesses manuelle, engagez la première ou la marche arrière. Si le véhicule est équipé d'une transmission automatique, sélectionnez la position P (stationnement).

Aucun passager ne doit rester à bord du véhicule.

Lors du remplacement d'une roue, toujours bloquer la roue diamétralement opposée à l'aide d'une cale appropriée.

AVERTISSEMENTS

N'utiliser le cric que pour changer une roue. Ne jamais travailler sous le véhicule seulement soutenu par le cric.

Veillez à ce que le cric soit à la verticale du point de levage et à ce que sa base soit à plat sur le sol.

ATTENTION

Ne couchez pas les jantes alliage face au sol, ce qui endommagerait la peinture.

Note : Trois poignées doivent être montées pour lever l'arrête du véhicule.

1. Monter la poignée du cric.
2. Débloquez les écrous de roues.
3. Soulevez le véhicule jusqu'à ce que la roue soit décollée du sol.

4. Dévisser les écrous puis déposer la roue.

Pose d'une roue

AVERTISSEMENTS

Utiliser exclusivement les dimensions de jantes et de pneus homologuées.

L'utilisation d'autres dimensions

risquerait de détériorer le véhicule et d'annuler la garantie. Voir Spécifications techniques (page 176).

Ne pas monter de pneus à roulage à plat sur des véhicules qui n'en étaient pas équipés d'origine. Veuillez

contacter votre concessionnaire pour plus de détails sur la compatibilité.

Veiller à ce qu'il n'y ait pas de lubrifiant (graisse ou huile) sur les filets ou à l'interface entre goujons ou écrous de roue.

Faire contrôler la pression de gonflage et le couple de serrage des écrous de roues dès que possible.

ATTENTION

Ne jamais fixer des jantes en alliage au moyen d'écrous de roue prévus pour des jantes en acier.

Note : Les écrous de roue des jantes en alliage et des jantes en acier à rayons peuvent également être utilisés sur la roue de secours avec jante en acier pendant une courte période (deux semaines au maximum).

1. Posez la roue.
2. Poser les écrous de roue et serrez-les à la main.
3. Mettre en place la clé pour écrous de roue antivol.

E79156

1. Serrez partiellement les écrous de roue dans l'ordre indiqué.
2. Descendez le véhicule au sol et retirez le cric.
3. Serrez à fond les écrous de roue dans l'ordre indiqué. Voir Spécifications techniques (page 176).
4. Veiller à ce que la partie saillante du chapeau se trouve à la même position que la partie saillante du moyeu.

AVERTISSEMENT

Faites contrôler le serrage des écrous de roue et la pression de gonflage des pneus dès que possible.

Note : Si la dimension ou la structure de la roue de secours est différente de celle des roues montées sur le véhicule, faites-la remplacer dès que possible.

Rangement de la roue

ATTENTION

Ne pas relever le support de roue de secours sans avoir fixé la roue. Le treuil pourrait être endommagé lors d'un abaissement sans roue fixée dans le support.

1. Disposer la roue à plat sur le sol, sa face extérieure vers le bas. Engager la patte et le câble dans le moyen de la jante.
2. Insérer complètement l'extrémité plate de la clé pour écrous de roue dans le trou de guidage et tourner dans le sens des aiguilles d'une montre.
3. Ranger la clé pour écrous de roue, le cric et la manivelle du cric.

ENTRETIEN DES PNEUS

E136542

Pour prolonger la durée de vie des pneus avant et arrière et garantir leur usure régulière, nous vous conseillons de permuter les pneus de la manière illustrée à intervalles réguliers de 10 000 km (6 000 miles).

ATTENTION

Évitez de faire frotter les flancs des pneus contre les trottoirs lors du stationnement.

S'il est nécessaire de franchir une bordure de trottoir, effectuer cette manœuvre lentement et avec les pneus perpendiculaires à la bordure du trottoir.

Examiner régulièrement les pneus en recherchant des coupures, des corps étrangers et une usure irrégulière des sculptures. Une usure irrégulière peut être le signe de réglages de géométrie non conformes.

UTILISATION DE PNEUS HIVER

ATTENTION

Utiliser les écrous de roue corrects pour le type de jante sur lequel les pneus hiver sont montés.

Si le véhicule est équipé de pneus hiver, contrôler que les pressions de gonflage sont correctes. Voir Spécifications techniques (page 176).

UTILISATION DE CHAÎNES À NEIGE

AVERTISSEMENTS

Ne pas dépasser 50 km/h

N'utilisez pas des chaînes à neige sur des routes exemptes de neige.

ATTENTION

Si le véhicule est équipé d'enjoliveurs, retirez-les avant de poser les chaînes à neige.

Note : L'ABS continue de fonctionner normalement.

Note : Resserrer les chaînes à neige après 1 km.

Utilisez uniquement des chaînes à neige à petits maillons.

Utiliser des chaînes à neige uniquement sur les roues arrière.

Sur les véhicules à 4 roues motrices, gonfler les pneus arrière à la pression maximale admissible. Voir Spécifications techniques (page 176).

SPÉCIFICATIONS TECHNIQUES

Couple de serrage des écrous de roue

Type des roues	Nm (lb-pi)
Toutes	135 (99,6)

Pressions de gonflage (pneus froids)

Variante	Dimen-sions des pneus	Charge normale		Economique		Pleine charge
		Avant	Arrière	Avant	Arrière	Avant	Arrière
		bar (psi)	bar (psi)	bar (psi)	bar (psi)	bar (psi)	bar (psi)
4x2	215/70 R 16*	2,4 (35)	2,4 (35)	2,6 (38)	2,6 (38)	2,6 (38)	3,8 (54)
Toutes	255/70 R 16*	2,4 (35)	2,4 (35)	2,6 (38)	2,6 (38)	2,6 (38)	3,0 (44)
Toutes	265/65 R 17*	2,4 (35)	2,4 (35)	2,6 (38)	2,6 (38)	2,6 (38)	3,0 (44)
Toutes	265/60 R 18*	2,4 (35)	2,4 (35)	2,6 (38)	2,6 (38)	2,6 (38)	3,0 (44)

*Ne poser des chaînes à neige que sur les pneus spécifiés.

PLAQUE D'IDENTIFICATION DU VÉHICULE

E85610

A Numéro de série du véhicule B Poids nominal brut C Poids total roulant D Poids maximal sur essieu avant E Poids maximal sur essieu arrière

Le numéro d'identification du véhicule et les valeurs de charge maximale sont présents sur une plaque située sur le bas de l'ouverture de porte passager.

NUMÉRO DE CHÂSSIS DU VÉHICULE

Selon le lieu de construction du véhicule, le numéro d'identification du véhicule peut être estampé en divers endroits.

E133363

A Côté gauche de la planche de bord. B Sur le côté droit du châssis, sous la porte avant.

SPÉCIFICATIONS TECHNIQUES

Dimensions des véhicules

Cabine simple

E131995

Quantités et spécifications

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum - pare-chocs arrêté exclus	5274 (207,6)
A	Longueur maximum - pare-chocs arrêté inclus	5351 (210,7)
B	Largeur hors tout - rétroviseurs extérieurs exclus	1850 (72,8)
C	Hauteur hors tout (4x2)	1703 (67,0)
C	Hauteur hors tout (4x2* ou 4x4)	1800 (70,9)
D	Empattement	3220 (126,8)
E	Ecartement des roues avant et arrêté (4x2)	1590 (62,6)
E	Ecartement des roues avant et arrêté (4x4)	1560 (61,4)
*Véhicules avec assiette de suspension accrue

Cabine longue 4 portes

Quantités et spécifications

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum - pare-chocs arrêté exclus	5274 (207,6)
A	Longueur maximum - pare-chocs arrêté inclus	5351 (210,7)
B	Largeur hors tout - rétroviseurs extérieurs exclus	1850 (72,8)
C	Hauteur hors tout (4x2)	1706 (67,2)
C	Hauteur hors tout (4x2* ou 4x4)	1804-1810 (71.0 - 71.2)1
D	Empattement	3220 (126,8)
E	Ecartement des roues avant et arrêté (4x2)	1590 (62,6)
E	Ecartement des roues avant et arrêté (4x4)	1560 (61,4)
1En fonction de la taille du pneu
*Véhicules avec assistette de suspension accrue

Quantités et spécifications

Quantités et spécifications

Rep	Description de dimension	Dimension en mm (pouces)
A	Longueur maximum - pare-chocs arrêté exclus	5274 (207,6)
A	Longueur maximum - pare-chocs arrêté inclus	5351 (210,7)
B	Largeur hors tout - rétroviseurs extérieurs exclus	1850 (72,8)
C	Hauteur hors tout (4x2)	1716 (67,5)
C	Hauteur hors tout (4x2* ou 4x4)	1815-1821 (71.4 - 71.7)1
D	Empattement	3220 (126,8)
E	Ecartement des roues avant et arrêté (4x2)	1590 (62,6)
E	Ecartement des roues avant et arrêté (4x4)	1560 (61,4)
1En fonction de la taille de pneu *Véhicules avec assistette de suspension accrue

Dimensions de l'équipement de remorquage

4x2

4x2 (véhicules avec assiette de suspension accrue) et 4x4

Quantités et spécifications

Rep	Description de dimension	Dimension en mm (pouces)
A	Point d'attache - centre de la boule de remorquage (4x2)	124 ± 5 (4,8 ± 0,2)
A	Point d'attache - centre de la boule de remorquage (4x2* ou 4x4)	221,5 ± 5 (8,7 ± 0,2)
B	Centre de la boule de remorquage - longeron	588 (23,1)
C	Exterieur du longeron	1176 (46,3)
D	Centre de la boule de remorquage - centre du 1er point de fixation (4x2)	419 ± 5 (16,5 ± 0,2)
D	Centre de la boule de remorquage - centre du 1er point de fixation (4x2* ou 4x4)	363 ± 5 (14,3 ± 0,2)
E	Centre de la boule de remorquage - centre du 2ème point de fixation (4x2)	442 ± 5 (17,4 ± 0,2)
E	Centre de la boule de remorquage - centre du 2ème point de fixation (4x2* ou 4x4)	386 ± 5 (15,2 ± 0,2)
F	Centre de la boule de remorquage - centre du 3ème point de fixation (4x2)	542 ± 5 (21,3 ± 0,2)
F	Centre de la boule de remorquage - centre du 3ème point de fixation (4x2* ou 4x4)	486 ± 5 (19,1 ± 0,2)
G	Centre de la boule de remorquage - centre du 4ème point de fixation (4x2)	785 ± 5 (30,9 ± 0,2)
G	Centre de la boule de remorquage - centre du 4ème point de fixation (4x2* ou 4x4)	728 ± 5 (28,7 ± 0,2)
H	Centre de la boule de remorquage - centre du 5ème point de fixation (4x2)	429 ± 5 (16,8 ± 0,2)
H	Centre de la boule de remorquage - centre du 5ème point de fixation (4x2* ou 4x4)	373 ± 5 (14,7 ± 0,2)
J	Centre de la boule de remorquage - centre du 6ème point de fixation (4x2)	504 ± 5 (19,8 ± 0,2)
J	Centre de la boule de remorquage - centre du 6ème point de fixation (4x2* ou 4x4)	448 ± 5 (17,6 ± 0,2)
* Véhicules avec assiette de suspension accrue

GÉNÉRALITÉS

Pour accéder aux fonctions du système, appuyer sur la touche correspondante de la façade. Le mode sélectionné s'affichera.

Mode une heure

Afin d'économiser la batterie, le système peut être réglé pour ne fonctionner que pendant une heure. Si le contact est coupé, appuyer sur la touche ON/OFF pour mettre en marche le système. Le système s'éteint automatiquement au bout d'une heure.

Remarques relatives au système

AVERTISSEMENTS

La vitesse maximum indiquée peut ne pas être applicable pour votre véhicule. Vous êtes responsable à

tout moment du contrôle du véhicule, de la supervision des systèmes et du respect des limites de vitesse.

Le verre de l'écran à cristaux liquides peut se casser en cas de choc avec un objet dur. Si le verre se brise, ne

pas toucher la matière cristalline liquide. En cas de contact avec la peau, la laver immédiatement à l'eau et au savon.

Cet appareil est un produit laser de haute qualité qui emploie un rayon laser invisible. S'il est manipulé

incorrectement, il peut émettre des rayons dangereux. Ne pas essayer de regarder par les ouvertures de l'appareil.

ATTENTION

Ne pas utiliser des CD de forme irrégulière ou munis d'un film de protection anti-rayures ou

d'étiquettes auto-adhésives. Les réclamations en garantie ne seront pas acceptées lorsque ce type de disque est trouvé à l'intérieur d'un appareil retourné pour réparation.

ATTENTION

Ne pas nettoyer l'appareil avec des solvants ou des produits de nettoyage en aérosol. Utiliser uniquement un chiffon humide. Ne pas insérer de corps étrangers dans les lecteurs de disque ou les fentes de carte média de l'appareil. Ne pas insérer plus d'un disque à la fois dans le lecteur. Utiliser uniquement des disques de 12 cm (4,7 pouces) ou des disques de 8 cm (3,1 pouces) avec un adaptateur approprié. Ne pas essayer d'ouvrir l'appareil. En cas de dysfonctionnement de l'appareil, consulter votre concessionnaire. L'utilisation incorrecte de réglages et de connexions autres que ceux décrits dans le présent manuel risque d'endommager l'appareil. Ne pas tourner la clé de contact ou ne pas essayer de démarrer le moteur pendant la mise à jour du logiciel.

Il est recommandé d'utiliser ce système lorsque la clé de contact est en position Accessoires ou lorsque le moteur est en marche. En cas d'utilisation prolongée du système moteur arrêté, il faut faire attention de ne pas décharger la batterie.

SÉCURITÉ ROUTIÈRE

AVERTISSEMENTS

Ce système vous fournit des informations qui vous aideront à atteindre votre destination et en toute sécurité.

AVERTISSEMENTS

Pour des raisons de sécurité, la programmation du système doit être effectuée une fois lorsque le véhicule est à l'arrêt.

Ce système n'est d'aucune utilité pour les panneaux stop, feux tricolores, zones en travaux ou autres situations essentielles pour la sécurité.

N'utilisez pas le système tant que vous ne vous êtes pas familiarisé avec son fonctionnement.

Ne regardez l'affichage du système que si les conditions de conduite vous le permettent.

Informations relatives à la sécurité

Veuillez lire et respecter toutes les précautions relatives à la sécurité. Le non-respect de ces instructions peut accroître les risques de collision et de blessures corporelles. Ford Motor Company ne peut être responsable de dommages de quelque nature que ce soit découlant du non-respect de ces instructions.

Si vous devez visualiser en détail les instructions d'itinéraire, quittez la route et arrêtez-vous à un endroit où vous pouvez stationner sans danger.

N'utilisez pas le système de navigation pour localiser les services d'urgence.

Pour utiliser le système avec le maximum d'efficacité et de sécurité, utilisez toujours les informations de navigation les plus récentes. Votre concessionnaire sera en mesure de vous renseigner sur ce point.

Véhicules avec système d'aide à la navigation SD

Ce système inclut une multitude de fonctions, tout en restant simple d'utilisation. Le guidage routier est affiché sur l'écran d'affichage. Ce dernier fournit des informations complètes sur l'utilisation du système par le biais de menus, écrans textuels et cartes. La sélection des écrans s'effectue en naviguant dans les menus à l'aide des touches flèche vers le haut, le bas, la gauche et la droite et en appuyant sur la touche OK pour confirmer.

Fonctionnement de base

1. Appuyez sur les touches NAV ou MENU pour accéder à la structure de menu.
2. Utilisez les touches flèche vers le haut, le bas, la gauche et la droite pour naviguer dans les différentes listes de besoin.
3. Appuyez sur la touche OK pour valider votre choix.

Listes de sélection

Divers écrans présentés offrent une liste de sélection des options disponibles.

1. Sélectionnez l'option voulue ou, si elle n'apparaît pas dans le menu, utilisez les flèches vers le haut et vers le bas pour faire défiler le reste de la liste si besoin.
2. Appuyez sur la touche OK pour valider votre choix.

Entrée de clavier alphanumérique

Lorsqu'il est nécessaire d'entrer une adresse, un clavier apparaîtra pour vous demander d'entrer un code postal, une ville ou une rue.

1. Utilisez les touches flèche vers le haut, le bas, la gauche et la droite pour sélectionner la lettre ou le chiffre voulu.

Note : Au fur et à mesure de votre saisie, les résultats apparaissent sur l'affichage.

Note : Le système limitera vos entrées à uniquement les caractères épelant une entrée valide.

1. Appuyez sur la touche OK pour valider votre choix.

Exemple de définition d'un itinéraire

Écran principal de navigation

Pour sélectionner le système d'aide à la navigation, appuyez sur la touche NAV. Le message d'avertissement sur la sécurité routière s'affiche. Pour utiliser le système, validez l'avertissement, puis appuyez sur la touche OK.

Écran d'entrée de destination

Utilisez les touches flèche vers le haut et le bas pour faire défiler l'affichage jusqu'à « Entrée Destinat° ». Appuyez sur la touche OK pour valider votre choix.

Remarque : une liste contenant plusieurs options s'affiche.

• En commençant par le haut, sélectionnez le pays, puis le code postal (si disponible) ou la ville et le nom de rue. Utilisez le clavier alphanumérique et les listes de sélection pour saisir les données de votre adresse.
• Après avoir entré les informations requises, naviguez jusqu'à « Lancer guidage » et appuyez sur la touche OK pour valider votre choix.

Remarque : si vous n'avez besoin que de naviguer jusqu'à un centre-ville par exemple, les données complètes de l'adresse ne sont pas nécessaires.

Démarrage rapide de la navigation

L'itinéraire est maintenant calculé et l'écran revient à l'écran de navigation principal pour donner les instructions sur la façon de procéder. Suivez les informations à l'écran et les indications vocales pour atteindre votre destination.

Vue d'ensemble du bloc de commande du système d'aide à la navigation

A Descriptions des touches de fonction 1 à 4

Les touches de fonction 1 à 4 dépendent du contexte et changent selon le mode actuel du système audio. Les descriptions des fonctions sont indiquées en bas de l'afficheur.

Vue d'ensemble du bloc de commande du système d'aide à la navigation

Véhicules avec système d'aide à la navigation SD

E135352

A Fonction 1. B Fonction 2. C Touche de recherche vers le bas. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217).

D Commande marche/arrêt et volume. E Touche de recherche vers le haut. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217).

Vue d'ensemble du bloc de commande du système d'aide à la navigation

F Fonction 3. G Fonction 4. H OK.

I Clavier du téléphone, présélections et clavier de navigation. Voir Utilisation du téléphone (page 227). Voir Touches de présélection des stations (page 213). Voir Démarrage rapide de la navigation (page 188). J Montre de bord. K Infos routières. Voir Commande d'informations routières (page 214). L Flèches nav. M Carte. N Informations. O Témoin de verrouillage des portes. P Commutateur de feux de détresse. Voir Feux de détresse (page 49). Q Bouton de verrouillage de porte. Voir Verrouillage et déverrouillage (page 31). R Navigation. S Sélection de menu. T Menu téléphone. Voir Téléphone (page 225). U Sélection du mode appareil Auxiliaire, USB et iPod. Voir Prise d'entrée auxiliaire (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 222). Voir Connectivité (page 248). V Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 212).

W Éjection de CD. Voir Lecteur de disque compact (page 217). X Sélection du mode CD. Voir Lecteur de disque compact (page 217).

CHARGEMENT DES DONNÉES DE NAVIGATION

Chargement des données d'aide à la navigation

E136622

1. Chargez la carte SD de navigation dans la fente.
2. Appuyez sur le bouton NAV. L'avertissement relatif à la sécurité routière s'affiche à l'écran.
3. Utilisez les touches flèche vers le haut et le bas pour sélectionner la fonction souhaitée.
4. Appuyez sur la touche OK pour confirmer votre choix.

Pour obtenir les mises à jour des cartes et les mises à niveau du système, veuillez consulter votre concessionnaire.

Il est possible d'accéder à la plupart des réglages importants de votre système d'aide à la navigation par le biais des touches MENU ou NAV. La section suivante décrit les diverses options et la façon de les utiliser.

Pour les structures de menu : Voir Affichages d'informations (page 69).

Structure de menu - Afficheur multifonction - Véhicules avec système d'aide à la navigation

Itinéraire

Cette fonction vous permet de personnaliser vos conditions d'itinéraire spécifiques (par exemple : utiliser le guidage en continu, arrêter sur des portions spécifiques ou sélectionner des portions spécifiques d'un itinéraire).

Entrée destination

Cette fonction vous permet de saisir les détails sur votre destination (par exemple : vous pouvez saisir des noms de villes, des noms de rues, ou choisir un lieu à partir d'une carte).

Messages

Cette fonction vous permet de personnaliser la réception des informations routières (par exemple : consulter et trier les messages, consulter leur itinéraire ou bloquer des portions de leur itinéraire).

Adresse d'origine

Cette fonction vous permet de commencer le guidage à partir de votre adresse d'origine ou de modifier les détails de l'adresse d'origine.

Dernières destinations

Cette fonction permet d'accéder rapidement à un historique des destinations précédemment entrées dans le système. Un affichage détaillé contient toutes les informations en mémoire, y compris une carte offrant une vue d'ensemble. Sélectionnez la destination souhaitée dans cette liste.

Favoris

Cette fonction vous permet de personnaliser un carnet d'adresses personnel et d'attribuer des noms à votre convenance aux adresses et lieux entrés. Un affichage détaillé contient toutes les informations en mémoire, y compris une carte offrant une vue d'ensemble. Sélectionnez la destination souhaitée dans cette liste.

Points d'intérêt

Cette fonction vous permet de personnaliser vos conditions d'itinéraire spécifiques (par exemple : sélectionner un musée ou un point d'intérêt spécifique sur votre itinéraire).

Définition circuit

Cette fonction permet d'entrer plusieurs destinations et de sélectionner l'ordre dans lequel vous souhaitez y passer. Vous pouvez modifier un circuit existant ou repartir d'un circuit précédent. Le système calcule automatiquement et affiche l'itinéraire choisi.

Enregistrer position

Cette fonction vous permet d'enregistrer et d'attribuer un nom à votre position actuelle.

Options d'itinéraire

Cette fonction vous permet de personnaliser vos conditions d'itinéraire spécifiques (par exemple : sélectionner l'itinéraire le plus rapide ou le plus économique, ou un itinéraire évitant les tunnels, les routes saisonnières, les péages, etc.).

Fonctions spécifiques

Cette fonction vous permet de sélectionner les informations relatives au GPS et au système ou d'obtenir une démonstration des fonctionnalités du système.

Affichage de la carte

Cette fonction vous permet de modifier le mode d'affichage des cartes (par exemple, vue 2D et 3D) et de personnaliser les informations à afficher pour votre itinéraire spécifique (par exemple : heures d'arrivée, assistance au besoin sur la bande de circulation, etc.).

Assistance

Cette fonction vous permet de personnaliser les informations à afficher pour votre itinéraire spécifique (par exemple : panneaux de signalisation, bandes de circulation, limitations de vitesse, etc.).

Données personnelles

Cette fonction vous permet de modifier et de supprimer vos données personnelles (par exemple : votre adresse d'origine, etc.).

Rétablir les réglages

Cette fonction vous permet de rétablir les réglages d'aide à la navigation.

Structure de menu - Afficheur multifonction - Tous les véhicules

Réglages audio

Volume adaptatif

Cette fonction vous permet de régler le niveau sonore de manière à compenser le bruit du moteur et celui lié à la vitesse. Vous pouvez l'activer et la désactiver. Voir Commande automatique de volume (page 215).

Son

Cette fonction vous permet de régler les paramètres du son (par exemple les basses et les aigus).

Volume navi

Cette fonction vous permet de régler le niveau de mixage sonore entre la sortie vocale d'aide à la navigation et la source audio.

Réglage DSP

Cette fonction vous permet de personnaliser la sortie haut-parleur en fonction de la position du siège. Voir Traitement du signal numérique (DSP) (page 215).

Égaliseur DSP

Cette fonction vous permet de sélectionner le style musical qui correspond le mieux à vos goûts. La sortie audio se modifiera pour valoriser le style de musique particulier choisi. Voir Traitement du signal numérique (DSP) (page 215).

Nouvelles

Cette fonction vous permet de recevoir des bulletins d'informations émis par des stations radio de la bande FM ou par les stations liées RDS (Radio Data System) et EON (Enhanced Other Network), de la même manière que pour les informations routières. Vous pouvez l'activer et la désactiver. Voir Diffusions de nouvelles (page 215).

Fréquences alternatives

Cette fonction recherche et bascule sur le signal radio le plus fort lorsqu'il passe d'une zone de transmission à une autre. Voir Fréquences de substitution (page 215).

RDS régional

Cette fonction détermine le comportement de commutation AF entre les réseaux liés régionalement d'un diffuseur parent. Voir Mode régional (page 216).

Bluetooth

Cette fonction vous permet d'activer ou de désactiver le Bluetooth.

Réglage de la montre de bord

Horloge

Cette fonction vous permet de régler manuellement l'heure.

Régler la date

Cette fonction vous permet de régler manuellement la date, le mois et l'année.

Heure GPS

Cette fonction vous permet, si vous vous trouvez dans une zone couverte, de régler automatiquement la date et l'heure via le GPS.

Fuseau horaire

Cette fonction vous permet de sélectionner un fuseau horaire spécifique.

Heure d'été

Cette fonction vous permet de régler le système pour qu'il s'ajuste aux changements d'heure saisonniers.

Note : la fonction Heure GPS doit avoir été sélectionnée.

24 heures

Cette fonction vous permet de régler le système sur le mode 12 heures ou 24 heures.

MENU DES OPTIONS D'ITINÉRAIRE

Il vous est possible de définir un certain nombre d'options modifiant la façon dont un itinéraire est planifié.

En utilisant les touches flèche vers le haut, le bas, la gauche et la droite, vous pouvez sélectionner dans la liste des fonctions d'informations routières à ne pas utiliser ou à inclure dans l'itinéraire en activant ou en désactivant la fonction correspondante.

Itinéraire

Éco

Cette option privilégie l'itinéraire qui mènera à la destination avec un maximum d'économie.

Rapide

Cette option privilégie l'itinéraire qui mènera à la destination le plus rapidement.

Court

Cette option privilégie l'itinéraire qui mènera à la destination en suivant l'itinéraire le plus court.

Toujours demander

Cette fonction vous permet de vous assurer que le système vous demandera toujours de choisir le type d'itinéraire souhaité.

Conduite :

Calme

Cette option privilégie l'itinéraire qui mènera à la destination avec une conduite calme.

Normal

Cette option privilégie l'itinéraire qui mènera à la destination avec une conduite normale.

Sportif

Cette option privilégie l'itinéraire qui mènera à la destination avec une conduite rapide.

Réglages Éco

Remorque

Cette fonction vous permet de modifier les réglages d'économie de votre itinéraire pour tenir compte du fait que vous tractez une remorque et de la taille de la remorque.

Coffre de toit

Cette fonction vous permet de modifier les réglages d'économie de votre itinéraire pour tenir compte du fait que vous utilisez un coffre de toit.

Dynamique

Lorsqu'elle est activée, et si le système reçoit un signal de station d'information routière (TMC) valide, l'itinéraire sera mis à jour automatiquement pour prendre en compte les incidents de circulation ou les embouteillages en temps réel.

Remarque : Cette fonction peut être utile pour éviter les retards au niveau du trajet.

Autoroute

Lorsque cette fonction est activée, le système recherche des autoroutes sur tout l'itinéraire et met à jour automatiquement la distance et les temps de tout l'itinéraire.

Remarque : Cette fonction peut être utile pour éviter les retards au niveau du trajet.

Système d'aide à la navigation

Ferry

Lorsque cette fonction est activée, le système recherche des traversées en ferry sur tout l'itinéraire et met à jour automatiquement la distance et les temps de tout l'itinéraire.

Péage

Lorsque cette fonction est activée, le système recherche des autoroutes à péage sur votre itinéraire et met à jour automatiquement la distance et les temps de votre itinéraire.

Routes saisonnières

Lorsque cette fonction est activée, le système recherche des routes saisonnières sur votre itinéraire et met à jour automatiquement la distance et les temps de votre itinéraire.

Remarque : Cette fonction peut être utile pour éviter les retards au niveau du trajet.

Vignette

Lorsque cette fonction est activée, le système sélectionne les autoroutes à péage sur votre itinéraire et met à jour automatiquement la distance et les temps de votre itinéraire.

AFFICHAGES D'ITINÉRAIRES

Affichage carte

Appuyez sur la touche MAP pour afficher une vue de la carte.

Cette vue montre votre emplacement actuel avec votre véhicule au centre, indiqué sous forme de flèche entourée par un cercle. La flèche est tournée dans le sens du trajet.

Les informations de la ligne supérieure indiquent le nom de la route actuelle ou celui de la prochaine route à prendre à l'approche d'un virage.

Vous pouvez modifier la façon dont la carte est affichée en modifiant les réglages d'orientation et de zoom. Appuyez sur les touches de fonctions appropriées pour modifier l'échelle de la carte et utilisez les touches flèche vers la gauche et la droite pour agrandir ou réduire l'affichage.

L'échelle de la carte actuelle apparaît sur l'affichage.

Les réglages de l'échelle de la carte peuvent être définis entre 50 mètres et 500 kilomètres ou 0,05 mile et 500 miles, avec un réglage automatique jusqu'au bout sur la gauche. Le réglage automatique modifie constamment l'échelle de carte selon le type de route pratiquée.

Zoom carrefour

Cette fonction zoome automatiquement vers l'avant dans l'affichage de carte lorsque vous devez prendre un virage ou effectuer des manœuvres plus complexes. Peu après, l'échelle de zoom revient au niveau précédent.

Sélectionnez AUTO pour activer la fonction junction zoom.

Affichage de navigation

Après le début d'un itinéraire de navigation, l'écran par défaut est l'écran de navigation principal :

Une fois un itinéraire actif en cours, le guidage est donné par des informations portées à l'écran et des instructions vocales. Quelle que soit la source audio dans laquelle vous souhaitez laisser le système, des informations de base virage par virage et de distance restent affichées sur l'écran sous la forme d'un encart graphique. Vous n'avez pas besoin de

Système d'aide à la navigation

laisser le système sur l'écran de navigation principal lorsque vous parcourez un itinéraire. Si nécessaire, des informations légèrement plus détaillées sur votre itinéraire peuvent être disponibles par le biais de l'écran de navigation principal.

AVERTISSEMENT

Ne vous fiez pas aux instructions de l'écran lors de la navigation. Écoutez

toujours la voix de navigation et faites attention de ne pas relâcher votre attention de la route.

PRINCIPES DE FONCTIONNEMENT

Les stations d'informations routières TMC diffusent sur la gamme d'ondes FM. TMC est une fonction qui reçoit des alertes de trafic pouvant être utilisées pour planifier des itinéraires alternatifs et éviter les embouteillages.

UTILISATION DE LA FONCTION TMC

Appuyez sur la touche TA ou TRAFFIC pour afficher la page de menu des messages.

Information routière

Il est possible d'activer ou de désactiver Information routière (TA) par le biais de ce menu. En cas d'activation, un moyen TA est indiqué dans la bande d'informations de la barre d'état.

Les stations diffusées sur la gamme d'ondes FM qui véhiculent des informations de programme de trafic routier (TP) sont identifiées par TP sur l'affichage. Lorsque TA est activé, le système répond à ces informations routières et interrompt la lecture de la musique. Une fois les informations routières terminées, la lecture de la musique reprend.

Pour mettre fin à la diffusion des informations routières

Lorsqu'une information routière est terminée, le système revient à un fonctionnement normal. Pour interrompre une annonce en cours, appuyez sur la touche TA, TRAFFIC, RADIO ou CD pendant l'annonce.

Utilisation des messages TMC

Sélectionnez l'option requise pour afficher une liste des messages TMC. Voir Généralités (page 69). Il s'agit uniquement d'un affichage d'aperçu donnant des informations très basiques. Sélectionnez le message pour lequel vous nécessitez davantage d'informations et un autre écran s'affichera pour donner les détails complets du message sur l'endroit de l'incident, etc.

Vous pouvez sélectionner une vue montrant les messages se rapportant uniquement à votre itinéraire programmé ou bien une vue montrant tous les messages reçus. Appuyez sur la touche de fonction 1 pour changer la vue.

Avertissement de zone dangereuse (selon le pays)

Note : La disponibilité de cette fonction varie selon le pays.

Le système prend en charge une fonction d'avertissement de zone dangereuse qui vous renseigne sur les zones de trafic dangereuses au moyen d'un retour d'informations visible et audible. Le système est désactivé par défaut. Le système peut être activé et désactivé à l'aide de l'affichage d'informations. Voir Affichages d'informations (page 69).

Le réseau routier est en perpétuel changement en raison de l'implantation de nouvelles routes, de modifications apportées à la classification des routes, etc. Par conséquent, il n'est pas toujours possible de faire correspondre exactement les données cartographiques du système au réseau routier actuel.

Les informations cartographiques sont mises à jour régulièrement, mais le même niveau de détail n'est pas forcément disponible pour toutes les zones. Certaines routes, en particulier les voies privées, peuvent ne pas figurer dans la base de données. Afin d'obtenir une meilleure précision, utilisez systématiquement la version la plus récente du disque de navigation. Votre concessionnaire sera en mesure de vous la fournir.

INFORMATIONS IMPORTANTES CONCERNANT LE SYSTÈME AUDIO

AVERTISSEMENTS

Certaines incompatibilités d'ordre technique peuvent entraîner un mauvais fonctionnement des

disques enregistrables (CD-R) et ré-enregistrables (CD-RW).

Ces autoradios avec lecteurs de CD permettent la lecture de disques compacts conformes aux normes

audio du International Red Book. Les CD incopiables provenant de certains fabricants ne sont pas conformes à cette norme et leur lecture n'est pas garantie.

Les disques double format, double face (format DVD Plus, CD-DVD), adoptés par l'industrie de la musique

sont plus épais que les CD classiques. Par conséquent, leur lecture ne peut pas être garantie et ils peuvent se bloquer. N'utilisez pas des CD de forme irrégulière ou munis d'un film de protection anti-rayures ou d'étiquettes auto-adhésives. Les réclamations en garantie ne seront pas acceptées lorsque ce type de disque est trouvé à l'intérieur d'un appareil retourné pour réparation.

Tous les lecteurs de CD sont conçus pour lire uniquement les disques compacts audio de 12 cm disponibles dans le commerce.

! L'autoradio pourra être endommagé si des corps étrangers, comme des cartes de crédit ou des pièces de monnaie, sont introduits dans l'ouverture de CD.

Étiquettes des autoradios

CLASS 1

LASER PRODUCT

Étiquettes de disque

CD audio

MP3

Note : Les systèmes audio comportent un afficheur multifonction intégré, situé au-dessus de l'ouverture de CD. Ici figurent des informations importantes permettant de commander votre système audio. De plus, plusieurs icônes disposées autour de l'écran d'affichage s'éclairent lorsqu'une fonction est active (par exemple CD, Radio ou Aux).

Type d'autoradio et écran multifonction correspondant :

Type 1 : Autoradio de base

Type 2 : Écran de base

Type 3 : Grand écran

Type 4 : Écran couleur 4,2 pouces

Type 5 : Écran couleur de navigation 5 pouces

Type 1 E136953

A Éjection de CD. Voir Lecteur de disque compact (page 217). B Commande de volume/menu. C Ouverture de CD. D Écran LCD.

E Touche de recherche vers le bas. Sélection de piste CD/Retour rapide. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217). F Affichage de l'heure/date et des informations RDS. G Marche/arrêt et sourdine. H Touche de recherche vers le haut. Sélection de piste CD/Avance rapide. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217). I Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 212). J Balayage et mémorisation automatique. K Présélection 6. Lecture aléatoire. Voir Touches de présélection des stations (page 213). L Présélection 5. Répétition. Voir Touches de présélection des stations (page 213). M Présélection 4. Dossier suivant. Voir Touches de présélection des stations (page 213). N Présélection 3. Dossier précédent. Voir Touches de présélection des stations (page 213). O Présélection 2. Défilement de l'écran. Voir Touches de présélection des stations (page 213).

P Présélection 1. Niveau de menu précédent. Voir Touches de présélection des stations (page 213). Q Sélection du CD/Auxiliaire. Voir

Lecteur de disque compact (page 217). Voir Prise d'entrée auxiliaire (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 222).

Type 2 E135350

A Éjection de CD. Voir Lecteur de disque compact (page 217). B Sélection du mode CD. Voir Lecteur de disque compact (page 217). C Touche de recherche vers le bas. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217). D Commande marche/arrêt et volume. E Touche de recherche vers le haut. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217). F Présélections de stations. Voir Touches de présélection des stations (page 213). G Sélection de menu. H Informations.

Flèches nav. J Infos routières. Voir Commande d'informations routières (page 214). K Témoin de verrouillage des portes. L Commutateur de feux de détresse. Voir Feux de détresse (page 49).

M Bouton de verrouillage de porte. Voir Verrouillage et déverrouillage (page 31). N Entrée/sortie du menu. O Touche son. Voir Bouton de réglage du son (page 212). P Sélection du mode appareil auxiliaire. Voir Prise d'entrée auxiliaire (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 222). Q Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 212).

Type 3 et Type 4

A Descriptions des touches de fonction 1 à 4

E135351

A Fonction 1. B Fonction 2. C Touche de recherche vers le bas. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217).

D Commande marche/arrêt et volume. E Touche de recherche vers le haut. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217). F Fonction 3. G Fonction 4.

H Sélection de menu. I Clavier téléphonique et préréglages de stations. Voir Utilisation du téléphone (page 227). Voir Touches de présélection des stations (page 213). J Flèches nav. K Infos routières. Voir Commande d'informations routières (page 214). L Informations. M Témoin de verrouillage des portes. N Commutateur de feux de détresse. Voir Feux de détresse (page 49). O Bouton de verrouillage de porte. Voir Verrouillage et déverrouillage (page 31). P Touche son. Voir Bouton de réglage du son (page 212). Q Entrée/sortie du menu. R Menu téléphone. Voir Téléphone (page 225). S Sélection du mode appareil Auxiliaire, USB et iPod. Voir Prise d'entrée auxiliaire (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 222). Voir Connectivité (page 248).

T Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 212). U Éjection de CD. Voir Lecteur de disque compact (page 217). V Sélection du mode CD. Voir Lecteur de disque compact (page 217).

Les touches de fonction 1 à 4 dépendent du contexte et changent selon le mode actuel du système audio. Les descriptions des fonctions sont indiquées en bas de l'afficheur.

Type 5

A Descriptions des touches de fonction 1 à 4

E135352

A Fonction 1. B Fonction 2. C Touche de recherche vers le bas. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217).

D Commande marche/arrêt et volume. E Touche de recherche vers le haut. Sélection des plages de CD. Voir Commande de recherche des stations (page 212). Voir Sélection d'une plage musicale (page 217). F Fonction 3. G Fonction 4.

H Sélection de menu. I Clavier du téléphone, présélections et clavier de navigation. Voir Utilisation du téléphone (page 227). Voir Touches de présélection des stations (page 213). Voir Démarrage rapide de la navigation (page 188). J Montre de bord. K Infos routières. Voir Commande d'informations routières (page 214). L Flèches nav. M Carte. N Informations. O Témoin de verrouillage des portes. P Commutateur de feux de détresse. Voir Feux de détresse (page 49). Q Bouton de verrouillage de porte. Voir Verrouillage et déverrouillage (page 31). R Navigation. S Entrée/sortie du menu. T Menu téléphone. Voir Téléphone (page 225). U Sélection du mode appareil Auxiliaire, USB et iPod. Voir Prise d'entrée auxiliaire (page 90). Voir Prise d'entrée auxiliaire (AUX IN) (page 222). Voir Connectivité (page 248). V Sélection de la radio et de la bande d'ondes. Voir Fonctionnement de l'autoradio (page 212).

W Éjection de CD. Voir Lecteur de disque compact (page 217).

X Sélection du mode CD. Voir Lecteur de disque compact (page 217).

Les touches de fonction 1 à 4 dépendent du contexte et changent selon le mode actuel du système audio. Les descriptions des fonctions sont indiquées en bas de l'afficheur.

CODE ANTIVOL

Chaque appareil intègre un code unique nécessaire à l'activation du système audio lorsque la batterie a été débranchée et rebranchée. Le code à 4 chiffres est repris dans le pack d'information du propriétaire.

Si le code de sécurité n'est pas disponible, consulter le concessionnaire.

RÉGLAGE DE L'HORLOGE DE L'AUTORADIO

Changement de l'heure

L'horloge peut être réglée à tout moment quand le système est en mode une heure ou que le commutateur d'allumage est en position ACC ou ON.

Note : Type 2 et 3 : l'heure peut être réglée à l'aide des touches des heures et des minutes de l'écran.

Pour ajouter des heures, appuyer sur la touche HOUR SET. Pour ajouter des minutes, appuyer sur la touche MINUTE SET lorsque l'heure clignote.

Note : Type 5 : l'heure peut être réglée à l'aide de la touche de l'horloge du bloc de commande audio. Voir Présentation de l'autoradio (page 202).

Note : L'heure peut être réglée à l'aide des touches flèche de navigation du bloc de commande audio.

Type 1

• Appuyez sur la touche MENU.
• Tourner la commande MENU CONTROL pour sélectionner la date/heure. Appuyer brièvement sur la touche MENU pour entrer la date/heure.
• Tourner la commande MENU CONTROL pour sélectionner le réglage des heures et valider.
• Tourner la commande MENU CONTROL pour régler les heures. Appuyer sur la touche BACK pour revenir au menu précédent.
• Tourner la commande MENU CONTROL pour sélectionner le réglage des minutes et valider.
• Tourner la commande MENU CONTROL pour régler les minutes.
• Appuyez sur la touche MENU pour enregistrer les nouveaux réglages.

Types 2, 4 et 5

• Appuyez sur la touche MENU. Utiliser les touches flèche HAUT et BAS pour sélectionner les réglages de l'horloge. Appuyer sur OK ou sur la touche flèche DROITE pour accéder aux réglages de l'horloge. Utiliser les touches flèche HAUT et BAS pour sélectionner le réglage de l'heure. Utiliser les touches flèche HAUT et BAS pour régler les heures. Utiliser les touches flèche HAUT et BAS pour faire défiler jusqu'aux minutes. Utiliser les touches flèche HAUT et BAS pour régler les minutes. Appuyer sur la touche OK pour enregistrer les nouveaux réglages.

Type 3

• Appuyez sur la touche MENU. Utiliser les touches flèche HAUT et BAS pour sélectionner l'horloge. Appuyer sur OK ou sur la touche flèche DROITE pour accéder au menu de l'horloge. Utiliser les touches flèche HAUT et BAS pour sélectionner le réglage de l'heure. Utiliser les touches flèche HAUT et BAS pour régler les heures. Utiliser les touches flèche HAUT et BAS pour faire défiler jusqu'aux minutes. Utiliser les touches flèche HAUT et BAS pour régler les minutes. Appuyer sur la touche OK pour enregistrer les nouveaux réglages.

Réglage de l'heure exacte

Vous pouvez régler la montre au début d'une heure à l'aide de cette fonction.

Appuyer sur la touche CLOCK pendant environ deux secondes jusqu'à ce qu'un bip retentisse. L'heure de la montre clignote. Appuyer à nouveau sur la touche CLOCK et l'heure est réglée comme suit :

Exemple

• si la montre indique une heure comprise entre 12:01 et 12:29, l'heure indiquée passe alors à 12:00 précises.
• si la montre indique une heure comprise entre 12:30 et 12:59, l'heure passe alors à 1:00 précise.

Note : En cas de coupure de l'alimentation du dispositif (si le fusible "grille" ou si la batterie du véhicule est débranchée), la montre doit être réinitialisée.

COMMANDE MARCHE/ARRÊT

Appuyez sur la commande ON/OFF (marche/arrêt). Elle permet aussi le fonctionnement de l'autoradio pendant une heure une fois le contact coupé.

L'autoradio s'éteint automatiquement au bout d'une heure.

BOUTON DE RÉGLAGE DU SON

Cette touche permet de régler les paramètres du son (par exemple les basses et les aigus).

1. Appuyez sur la touche son.
2. Utilisez les touches flèche vers le haut et vers le bas pour sélectionner le réglage souhaité.
3. Utilisez les touches flèche vers la gauche et vers la droite pour procéder aux réglages nécessaires. L'affichage indique le niveau sélectionné.
4. Appuyez sur la touche OK pour confirmer les nouveaux paramètres.

BOUTON DE GAMME D'ONDES

Appuyez sur la touche RADIO pour sélectionner parmi les bandes d'ondes disponibles.

Le sélecteur peut aussi servir à revenir à la réception radio après l'écoute d'une autre source.

Sinon, appuyez sur la touche flèche vers la gauche pour afficher les bandes d'ondes disponibles. Faites défiler jusqu'à la bande d'onde de votre choix et appuyez sur OK.

COMMANDE DE RECHERCHE DES STATIONS

Recherche automatique

Sélectionnez une bande d'ondes et appuyez brièvement sur l'une des touches de recherche. L'autoradio s'arrête sur la première station qu'il trouve dans la direction que vous avez choisie.

Recherche manuelle

Type 1

1. Appuyez sur la touche FM/AM, puis sur MANUAL TUNE.
2. Utilisez les touches flèche droite et gauche pour explorer la bande d'ondes de façon ascendante ou descendante par petits incréments (ou maintenez-la enfoncée pour progresser plus rapidement) jusqu'à ce que vous trouviez la station qui vous convient.

Type 2

1. Appuyez sur la touche MENU.
2. Sélectionnez le mode RADIO, puis RÉGLAGE MANUEL.
3. Utilisez les touches flèche droite et gauche pour explorer la bande d'ondes de façon ascendante ou descendante par petits incréments (ou maintenez-la enfoncée pour progresser plus rapidement) jusqu'à ce que vous trouviez la station qui vous convient.
4. Appuyez sur OK pour continuer d'écouter une station.

Types 3, 4 et 5

1. Appuyez sur la touche de fonction 2.
2. Utilisez les touches flèche droite et gauche pour explorer la bande d'ondes de façon ascendante ou descendante par petits incréments (ou maintenez-la enfoncée pour progresser plus rapidement) jusqu'à ce que vous trouviez la station qui vous convient.
3. Appuyez sur OK pour continuer d'écouter une station.

Réglage par balayage

Le balayage vous permet d'écouter 8 secondes de chaque station détectée.

Type 1

1. Appuyer sur la touche FM/AM.
2. Appuyer brièvement sur la touche SCAN/AS pour que la radio balaie automatiquement vers le haut la gamme d'ondes sélectionnée.
3. Appuyer brièvement sur la touche SCAN/AS pour poursuivre l'écoute d'une station.

Type 2

1. Appuyez sur la touche MENU.
2. Sélectionnez mode RADIO, suivi de BALAYAGE.
3. Utilisez les touches de recherche pour explorer la bande d'ondes sélectionnée de façon ascendante ou descendante.
4. Appuyez sur OK pour continuer d'écouter une station.

Types 3, 4 et 5

1. Appuyez sur la touche de fonction 3.
2. Utilisez les touches de recherche pour explorer la bande d'ondes sélectionnée de façon ascendante ou descendante.
3. Appuyez de nouveau sur la touche de fonction 3 ou sur OK pour continuer d'écouter une station.

TOUCHES DE PRÉSÉLECTION DES STATIONS

Cette fonction vous permet de mémoriser vos stations préférées afin de les rappeler en sélectionnant la bande voulue et en appuyant sur l'une des touches de présélection.

1. Sélectionnez une gamme d'ondes.
2. Réglez l'autoradio sur la station requise.
3. Appuyez sans relâcher sur l'une des touches de préréglage. Un message et une barre d'état s'affichent. Lorsque la barre d'avancement est complète, cela signifie que la station a été enregistrée. Le système audio se met également momentanément en sourdine afin de confirmer.

Cette opération peut être répétée sur chaque bande d'ondes et pour chaque touche de présélection.

Note : Lorsque vous vous déplacez jusqu'à l'autre bout du pays, les stations FM qui diffusent sur d'autres fréquences et qui sont mémorisées sur les touches de présélection peuvent être actualisées à l'aide de la fréquence et du nom de station corrects pour la région.

COMMANDE DE MÉMORISATION AUTOMATIQUE

Note : Cette fonction permet de mémoriser les signaux les plus puissants disponibles, qu'ils proviennent de la bande AM ou FM, et de remplacer les stations précédemment mémorisées. Elle peut également servir à mémoriser manuellement des stations de la même manière que les autres bandes d'ondes.

Type 1

1. En mode RADIO, appuyer longuement sur la touche SCAN/AS.
2. Une fois la recherche terminée, le son est rétabli et les 6 stations les plus puissantes sont mémorisées dans les présélections de la mémorisation automatique.

Types 2, 3, 4 et 5

1. Maintenez la touche de fonction 1 ou la touche RADIO appuyée.
2. Une fois la recherche terminée, le son est rétabli et les 10 stations les plus puissantes sont mémorisées dans les présélections de la mémorisation automatique.

COMMANDE D'INFORMATIONS ROUTIÈRES

De nombreuses stations sur la bande FM ont un code TP indiquant qu'elles diffusent des informations routières.

Activation des bulletins d'informations routières

Avant de pouvoir recevoir des bulletins d'informations routières, vous devez appuyer sur la touche TA ou TRAFFIC. 'TA' s'affiche indiquant que la fonction est activée.

Si vous êtes déjà calé sur une station qui diffuse des informations routières, 'TP' est également affiché. Sinon, le système audio cherche un programme d'informations routières.

Lors de la diffusion d'informations routières, il interrompt automatiquement la réception radio normale, la lecture de CD et 'Infos routières (IR)' s'affiche.

En cas de sélection ou de rappel à l'aide d'une touche de présélection d'une station ne diffusant pas d'informations routières, l'unité audio restera sur cette station, à moins que l'option TA (bulletin d'informations routières) ou TRAFFIC (informations routières) ne soit à nouveau désactivée puis réactivée.

Note : Si l'option TA est activée et que vous sélectionnez une présélection, un réglage manuel vers une station non TA, aucune information routière ne sera diffusée.

Note : Si vous écoutez une station non TA et si vous activez et désactivez l'option TA, une recherche TP se produit.

Volume des bulletins d'informations routières

Les bulletins d'informations routières interrompent les diffusions normales à un niveau sonore présélectionné, généralement plus élevé que les volumes d'écoute normaux.

Pour régler le volume présélectionné :

Utilisez le bouton de volume pour procéder au réglage nécessaire pendant la diffusion d'informations routières. L'affichage indique le niveau sonore sélectionné.

Pour mettre fin à la diffusion des informations routières

Lorsqu'un bulletin d'informations routières est terminé, l'autoradio revient à un fonctionnement normal. Pour mettre un terme à une information avant la fin, appuyez sur la touche TA ou TRAFFIC pendant son écoute.

Note : Si vous appuyez sur TA ou TRAFFIC à tout autre moment, vous empêcherez la diffusion de tous les bulletins d'informations routières.

COMMANDE AUTOMATIQUE DE VOLUME

Si disponible, la régulation automatique du volume (AVC) règle le volume afin de compenser les bruits du moteur, aérodynamiques et de roulement.

1. Appuyez sur la touche MENU et sélectionnez AUDIO.
2. Sélectionnez NIVEAU AVC ou ADAPTER VOL.
3. Utilisez la touche flèche vers la gauche ou vers la droite pour procéder au réglage.
4. Appuyez sur la touche OK pour confirmer votre choix.
5. Appuyez sur la touche MENU pour revenir en arrière.

TRAITEMENT DU SIGNAL NUMÉRIQUE (DSP)

Occupation DSP

Cette fonction tient compte des différences de distance entre les divers haut-parleurs du véhicule et chaque siège. Sélectionnez la position assise pour laquelle l'audio doit être correctement optimisé.

Égaliseur DSP

Sélectionnez la catégorie de musique la mieux adaptée à votre préférence d'écoute. La sortie audio se modifiera pour valoriser le style de musique particulier choisi.

Modification des paramètres DSP

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou RÉGLAGES AUDIO.
3. Naviguez jusqu'à la fonction DSP souhaitée.
4. Utilisez les touches flèche vers le haut et vers le bas pour sélectionner le réglage souhaité.
5. Appuyez sur la touche OK pour confirmer votre choix.
6. Appuyez sur la touche MENU pour y revenir.

DIFFUSIONS DE NOUVELLES

Certains autoradios interrompent la réception normale pour diffuser des bulletins d'information de stations de la bande FM ou de stations à lien RDS et EON, de façon identique aux informations routières.

Pendant la diffusion de bulletins d'information, l'affichage indique la présence d'un bulletin entrant. Les bulletins d'informations sont diffusés au même niveau de volume présélectionné que les bulletins d'informations routières.

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou RÉGLAGES AUDIO.
3. Naviguez jusqu'à INFORMATIONS et allumez et éteignez à l'aide de la touche OK.
4. Appuyez sur la touche MENU pour revenir en arrière.

FRÉQUENCES DE SUBSTITUTION

De nombreuses stations diffusées sur la bande FM ont un code d'identification de programme (PI) qui peut être décodé par les autoradios.

Si la fonction de réglage des fréquences alternatives (AF) de votre autoradio est activée et que vous passez d'une zone de diffusion à une autre, cette fonction recherche et se cale sur un éventuel signal plus intense de la station.

Cependant, dans certaines conditions, le réglage sur une fréquence de remplacement peut interrompre momentanément la réception.

Une fois la fonction sélectionnée, le système évalue en permanence la force du signal ; si un meilleur signal est disponible, le système le sélectionne. L'autoradio se met en sourdine pendant qu'il passe en revue une liste des fréquences alternatives et, le cas échéant, il explore de nouveau la bande d'ondes sélectionnée à la recherche d'une fréquence alternative appropriée.

Lorsqu'il en trouve une, il rétablit la réception audio. S'il n'en trouve aucune, l'autoradio revient à la fréquence initialement mémorisée.

Une fois sélectionnée, l'indication AF s'affiche.

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou MENU AUDIO.
3. Naviguez jusqu'à FREQ. ALTERN. ou FREQ. ALTERNAT. et activez ou désactivez la fonction avec la touche OK.
4. Appuyez sur la touche MENU pour y revenir.

MODE RÉGIONAL

Le mode régional (REG) détermine le comportement de commutation AF entre les réseaux liés régionalement d'un diffuseur parent. Un diffuseur peut utiliser un réseau assez étendu couvrant une grande partie du pays. À différents moments de la journée, ce grand réseau

peut être scindé en plusieurs réseaux régionaux plus petits, généralement centrés sur des villes importantes. Lorsque le réseau n'est pas scindé en versions régionales, le réseau entier a la même programmation.

Mode régional ACTIVE : Ceci empêche les commutations AF aléatoires lorsque des réseaux régionaux voisins n'ont pas la même programmation.

Mode régional OFF (désactivé) : Ceci procure une zone de couverture plus étendue si des réseaux régionaux voisins ont la même programmation mais peut provoquer des commutations AF 'aléatoires' si ce n'est pas le cas.

1. Appuyez sur la touche MENU.
2. Sélectionnez AUDIO ou RÉGLAGES AUDIO.
3. Faites défiler jusqu'à RDS REGIONAL et allumez et éteignez au moyen de la touche OK.
4. Appuyez sur la touche MENU pour y revenir.

LECTURE DE DISQUE COMPACT

Note : Pendant la lecture, l'affichage indique le disque, la plage et le temps écoulé depuis le début de la plage.

Pendant la réception radio, appuyez une fois sur la touche CD pour lancer la lecture du CD.

La lecture commence de suite après le chargement du CD.

SÉLECTION D'UNE PLAGE MUSICALE

• Appuyez une fois sur la touche de recherche vers le haut pour passer à la plage suivante ou appuyez plusieurs fois sur cette touche pour passer aux plages ultérieures.
• Appuyez une fois sur la touche de recherche vers le bas pour revenir au début de la plage en cours. Si vous appuyez dans les deux secondes qui suivent le début d'une plage, la plage précédente est sélectionnée.
• Appuyez plusieurs fois sur la touche de recherche vers le bas pour sélectionner des plages précédentes.

Types 2, 3, 4 et 5

Utilisez les touches flèche vers le haut et vers le bas, et à l'aide de la touche OK, sélectionnez la piste souhaitée.

Types 3, 4 et 5

Il est possible de saisir le numéro de plage désiré à partir du clavier numérique. Composez dans son intégralité le numéro de plage désiré (par exemple 1 suivi de 2 pour la plage 12) ou composez le numéro et appuyez directement sur OK.

AVANCE/RETOUR RAPIDE

Maintenez les touches de recherche vers le bas ou vers le haut enfoncées pour effectuer une recherche en avant ou en arrière parmi les plages musicales du disque.

LECTURE ALÉATOIRE

La lecture aléatoire permet la lecture de toutes les plages du CD dans un ordre quelconque.

Type 1

1. Appuyez sur la touche SHUFFLE en mode CD.

Lors de la lecture d'un CD MP3, vous avez la possibilité de procéder à la lecture aléatoire (SHUFFLE) de l'intégralité du CD ou de toutes les plages du dossier dans un ordre quelconque.

Type 2

1. Appuyez sur la touche MENU et sélectionnez MODE CD.
2. Sélectionnez SHUFFLE, qui permet d'activer ou de désactiver la fonction.

Lors de la lecture d'un CD MP3, vous avez la possibilité de procéder à la lecture aléatoire (SHUFFLE) de l'intégralité du CD ou de toutes les plages du dossier dans un ordre quelconque.

Types 3, 4 et 5

Appuyez sur la touche de fonction 2.

Note : lors de la lecture d'un CD MP3, vous avez la possibilité de procéder à la lecture aléatoire (SHUFFLE) de l'intégralité du CD ou de toutes les plages du dossier dans un ordre quelconque. En appuyant plusieurs fois sur la touche de fonction 2, vous pouvez sélectionner ces options alternativement.

Si nécessaire, utilisez la touche de recherche vers le haut ou vers le bas pour sélectionner la prochaine plage de façon aléatoire.

RÉPÉTITION DES PLAGES DU DISQUE COMPACT

Type 1

1. Appuyer sur la touche REPEAT en mode CD.

Lors de la lecture d'un CD MP3, vous avez la possibilité de répéter la plage, ou de répéter toutes les plages du dossier.

Type 2

1. Appuyez sur la touche MENU et sélectionnez MODE CD.
2. Sélectionnez REPETER, qui permet d'activer ou de désactiver la fonction. Ceci permet de revenir au début de la plage en cours, une fois celle-ci terminée.

Lors de la lecture d'un CD MP3, vous avez la possibilité de répéter la plage, ou de répéter toutes les plages du dossier.

Types 3, 4 et 5

Appuyez sur la touche de fonction 1.

Lors de la lecture d'un CD MP3, vous avez la possibilité de répéter la plage, ou de répéter toutes les plages du dossier. En appuyant plusieurs fois sur la touche de fonction 1, vous pouvez sélectionner ces options alternativement.

BALAYAGE DES PLAGES D'UN DISQUE COMPACT

La fonction SCAN permet d'écouter les 8 premières secondes de chaque plage.

Type 1

1. Appuyez sur CD/AUX pour sélectionner le mode CD.
2. Appuyez brièvement sur la touche SCAN/AS pour activer le balayage du CD.
3. Appuyez brièvement sur la touche SCAN/AS pour poursuivre l'écoute d'une plage.

Type 2

Il existe plusieurs modes de balayage selon le type de CD en cours de lecture.

1. Appuyez sur la touche MENU et sélectionnez MODE CD.
2. Sélectionnez BALAYAGE, qui permet d'activer ou de désactiver la fonction.

Note : lors de la lecture d'un CD MP3, vous avez la possibilité de balayer le CD, ou simplement les plages du dossier. 3. Appuyez sur la touche OK pour arrêter le mode balayage.

Types 3, 4 et 5

1. Appuyez sur la touche de fonction 3. Note : lors de la lecture d'un CD MP3, vous avez la possibilité de balayer le CD, ou simplement les plages du dossier. En appuyant plusieurs fois sur la touche de fonction 3, vous pouvez sélectionner ces options alternativement.
2. Appuyez de nouveau sur la touche de fonction 3 pour arrêter le mode balayage.

LECTURE DE FICHIERS MP3

MP3 (MPEG 1 Audio Layer-3) est une technologie standard et un format de compression des données audio. Ce système permet une utilisation plus efficace du support.

Vous pouvez lire des fichiers MP3 enregistrés sur des CD-ROM, des CD-R et des CD-RW. Le disque doit être au format ISO 9660 niveau 1 ou niveau 2, ou Joliet ou Romeo dans le format d'expansion. Vous pouvez aussi utiliser un disque enregistré en Multi Session.

Format ISO 9660

C'est la norme internationale la plus répandue pour le format logique des fichiers et dossiers sur un CD-ROM.

Il existe plusieurs niveaux de spécification. Au niveau 1, les noms de fichiers doivent être au format 8.3 (pas plus de 8 caractères dans le nom, pas plus de 3 caractères dans l'extension ".MP3") et en majuscules.

Les noms de dossiers ne peuvent pas avoir plus de 8 caractères. Il ne peut pas y avoir plus de 8 niveaux de dossiers (arborescences). Les spécifications niveau 2 autorisent des noms de fichiers jusqu'à 31 caractères.

Chaque dossier peut avoir jusqu'à 8 niveaux.

Pour Joliet ou Romeo dans le format d'expansion, tenez compte de ces restrictions au moment de la configuration de votre logiciel d'écriture de CD.

Multisession

Méthode d'enregistrement qui permet d'ajouter des données à l'aide de la méthode Track-At-Once.

Les CD conventionnels commencent à une zone de commande de CD appelée 'Lead-in' et se terminent à une zone appelée 'Lead-out'. Un CD Multi Session est un CD qui a plusieurs sessions, chaque segment entre Lead-in et Lead-out étant considéré comme une session unique.

• CD-Extra : Format qui enregistre les données audio (données CD audio) comme des plages sur la session 1 et enregistre les données comme des plages sur la session 2.
• Mixed CD : Dans ce format, les données sont enregistrées comme plage 1, les données audio (données CD audio) comme plage 2.

Formats de fichiers

Lorsque des formats autres que ISO 9660 niveau 1 et niveau 2 sont utilisés, les noms de dossier ou de fichier peuvent ne pas s'afficher correctement. Au moment de nommer un fichier, veillez à ajouter l'extension ".MP3" au nom du fichier. - Si vous ajoutez l'extension ".MP3" à un fichier autre que MP3, l'autoradio ne peut pas identifier correctement le fichier et génère des bruits aléatoires qui peuvent endommager les haut-parleurs. Le temps de démarrage de la lecture des disques suivants est plus long.

disque enregistré avec une structure arborescente compliquée. disque enregistré en Multi Session. disque non finalisé auquel des données peuvent être ajoutées.

Lecture d'un disque Multi session

Lorsque la première plage de la première session contient des données CD audio

Seules les données CD audio de la première session sont lues. Les informations relatives aux dossiers MP3 ou les données non CD audio (numéro de plage, durée, etc.) sont affichées sans le son.

Lorsque la première plage de la première session ne contient pas des données CD audio

Si un ou plusieurs fichiers MP3 sont enregistrés sur le disque, seul le ou les fichiers MP3 sont lus et les autres données sont sautées. (les données CD audio ne sont pas reconnues). - Si le disque ne contient pas de fichier MP3, il n'y a pas de lecture. (les données CD audio ne sont pas reconnues).

Ordre de lecture des fichiers MP3

L'ordre de lecture des dossiers et fichiers est le suivant.

Note : tout dossier qui ne contient pas de fichier MP3 est sauté.

Conseil pratique pour la lecture : pour spécifier un ordre de lecture particulier, avant le nom du dossier ou du fichier, entrez l'ordre par numéro (p. ex., "01", "02"), puis enregistrez le contenu sur un disque. (L'ordre dépend du logiciel d'écriture).

ID3 Tag Version 2

Lorsqu'un fichier MP3 contenant ID3 tag ver.2 est lu, il se produit ce qui suit :

Lorsqu'une partie de ID3 tag ver.2 (au début de la plage) est sautée, aucun son n'est émis. Le temps de saut dépend de la capacité de ID3 tag ver.2. Exemple : à 64 Koctets, il est d'environ 2 secondes (avec RealJukebox). Le temps de lecture écoulé affiché est inexact lorsqu'une partie de ID3 tag ver.2 est sautée. Pour les fichiers MP3 dont le débit binaire est autre que 128 kbps, le temps n'est pas affiché avec précision pendant la lecture. - Lorsqu'un fichier MP3 est créé avec le logiciel de conversion MP3 (par ex. RealJukebox - une marque déposée de RealNetworks Inc), ID3 ver.2 sera automatiquement écrit.

Navigation MP3

Les plages MP3 peuvent être enregistrées de diverses manières sur le CD. Elles peuvent toutes être placées dans le répertoire racine, comme sur un CD audio classique, ou être situées dans des dossiers pouvant représenter, par exemple, un album, un artiste ou un genre musical.

La séquence de lecture de CD à dossiers multiples commence normalement par les plages contenues dans la racine (premier niveau), suivie des plages se trouvant dans n'importe quel dossier contenu dans la racine, puis le deuxième dossier, et ainsi de suite.

• Appuyez sur les touches flèche vers le haut ou vers le bas pour accéder à la liste des plages.
• Naviguez dans l'arborescence à l'aide des touches fléchées pour sélectionner un autre dossier ou une autre plage (fichier).
• Appuyez sur OK pour sélectionner une plage en surbrillance.

OPTIONS D'AFFICHAGE MP3

Note : Pour les systèmes audio de type 1, il peut s'avérer nécessaire d'appuyer plusieurs fois sur la touche INFO afin d'afficher toutes les informations disponibles relatives à la plage.

Lors de la lecture d'un disque MP3, il est possible d'afficher certaines informations codées dans chaque plage. Ces informations sont normalement les suivantes :

Le nom du fichier, le nom du dossier, les informations ID3 (qui peuvent être l'album ou le nom de l'artiste).

L'autoradio affiche normalement le nom de fichier en cours de lecture. Pour sélectionner un des autres éléments d'information :

• Appuyez sur la touche INFO.

Options d'affichage du texte de CD

Lorsqu'un disque audio associé à du texte CD est en cours de lecture, quelques informations codées dans chaque plage peuvent être affichées. Ces informations sont normalement les suivantes :

Le nom du disque, le nom de l'artiste, le nom de la plage.

Ces options d'affichage se sélectionnent de la même manière que les affichages MP3.

ARRÊT DE LA LECTURE DE DISQUE COMPACT

Pour rétablir la réception radio sur tous les autoradios :

• Appuyez sur la touche RADIO.

Note : Le CD n'est pas éjecté ; le disque effectue simplement une pause au point où la réception radio a été rétablie.

Pour reprendre la lecture du CD, appuyez de nouveau sur la touche CD.

Note : Pour obtenir des performances optimales lors de l'utilisation de tout appareil auxiliaire, réglez le volume de l'appareil sur élevé. Ceci permet de réduire les interférences audio lors du chargement de l'appareil via la prise d'alimentation du véhicule.

Si le véhicule est équipé d'une prise d'entrée auxiliaire (AUX IN), cette dernière permet à tout appareil auxiliaire, tel qu'un lecteur MP3, d'être relié au système audio du véhicule. Le son peut être émis par les haut-parleurs du véhicule.

Le branchement d'un appareil auxiliaire se fait via la prise AUX IN à l'aide d'un connecteur jack d'écoute classique de 3,5 mm.

Sélectionnez l'entrée auxiliaire au moyen de la touche AUX. Le son est émis par les haut-parleurs du véhicule. ENTREE AUDIO ou ENTREE AUDIO ACTIVE apparaît alors sur l'affichage de l'autoradio du véhicule. Le réglage du volume, des aigus et des basses du système audio du véhicule se fait normalement.

Les touches du système audio du véhicule peuvent aussi permettre une lecture à partir du système audio même si l'appareil auxiliaire est branché.

ANTENNE

L'antenne radio est montée sur le toit du véhicule au-dessus du rétroviseur intérieur. Elle est fixée et ne peut être ni levée, ni abaissée. Toutefois, elle peut être retirée en la dévissant de la base.

ATTENTION

Pour éviter d'endommager l'antenne, il convient de la retirer avant de pénétrer dans une station de lavage ou dans un endroit où la hauteur libre est limitée.

Affichage de l'autoradio	Rectification
CONTROLER CD	Message général d'erreur pour les définuts de CD (lecture de CD impossible, CD de données inséré, etc.)Assurez-vous que le disque est chargé face imprimée vers le haut. Nettoyez le CD et essayez de nouveau ou remplacez le disque par un disque déjà utilisé. Si l'erreur persiste, contactez votre concessionnaire.
ANOMALIE LECTEUR CD	Message d'erreur général relatif aux définuts de CD, par exemple un défaut de mécanisme potentiel.
TEMP LECTEUR CD ÉLEVÉE	La température ambiente est trop élevé - le lecteur ne fonctionnera pas tant qu'il n'aura pas refroidi.
ERREUR D'ACCès À L'APPA- REIL L'IPOD	Message d'erreur général relatif aux définuts d'iPod, par exemple lecture impossible des données. Veiller à ce que l'iPod soit inséré correctement. Si l'erreur persiste, contactez votre concessionnaire.

GÉNÉRALITÉS

ATTENTION

L'utilisation du système lorsque le moteur est arrêté vide la batterie.

Cette section présente les fonctions et caractéristiques du système mains libres de téléphone mobile Bluetooth.

La partie téléphone mobile Bluetooth du système assure l'interaction avec le système audio ou le système d'aide à la navigation et votre téléphone mobile. Elle vous permet d'utiliser le système audio ou d'aide à la navigation afin de passer et recevoir des appels sans avoir à tenir votre téléphone mobile.

Compatibilité des téléphones

ATTENTION

Comme aucun accord commun n'existe, les fabricants de téléphones mobiles peuvent instaurer une variété de profils dans leurs dispositifs Bluetooth. Il est possible que pour cette raison une incompatibilité se produise entre le téléphone et le système mains libres, ce qui peut dans certains cas déterminer considérablement la performance du système. Pour éviter cette situation, utiliser uniquement les téléphones recommandés.

Veuillez visiter le site www.ford-mobile-connectivity.com pour de plus amples informations.

CONFIGURATION DE TÉLÉPHONE

Répertoire

Après le démarrage, l'accès à la liste du répertoire peut être retardé de quelques minutes en fonction de sa taille.

Catégories de répertoire

Selon l'entrée de votre réseau, il est possible d'afficher différentes catégories sur l'écran du système audio.

Par exemple :

M	Mobile
O	Bureau
H	Domicile
F	Fax

Note : Les entrées peuvent être affichées sans annexe de catégorie.

La catégorie peut également être indiquée sous forme d'une icône :

Téléphone

Mobile

Domicile

Bureau

Fax

Pour rendre actif un téléphone

Lors de la première utilisation du système, chaque téléphone n'est pas connecté au système.

Téléphone Bluetooth

Après avoir connecté un téléphone Bluetooth au système par liaison bonding, il devient le téléphone actif. Pour plus d'informations, se reporter au menu du téléphone.

Sélectionnez le téléphone dans le menu téléphone actif.

Lorsque le contact est de nouveau établi ou que le système audio ou celui d'aide à la navigation est de nouveau allumé, le dernier téléphone actif est détecté par le système.

Note : Dans certains cas, la connexion Bluetooth doit également être confirmée sur le téléphone.

Connexion par liaison bonding d'un autre téléphone Bluetooth

Connectez un nouveau téléphone Bluetooth par liaison bonding de la manière décrite dans les conditions requises pour une connexion Bluetooth.

Il est possible d'accéder aux téléphones enregistrés dans le système grâce à la liste téléphonique du système audio.

Note : Il est possible de connecter jusqu'à six appareils par liaison bonding. Si six appareils Bluetooth sont déjà connectés par liaison bonding, un appareil supplémentaire ne peut être connecté que si la connexion de l'un des six premiers est supprimée.

Avant de pouvoir utiliser votre téléphone avec votre véhicule, il doit être connecté par liaison bonding au système de téléphone du véhicule.

Gestion des téléphones

Il est possible de connecter jusqu'à six appareils Bluetooth par liaison bonding au système du véhicule.

Note : Si un appel est en cours au moment où le téléphone utilisé est sélectionné pour être le nouveau téléphone actif, l'appel est transmis au système audio du véhicule.

Note : Même lorsqu'il est connecté au système de la voiture, votre téléphone peut encore être utilisé de la manière habituelle.

Conditions requises pour une connexion Bluetooth

Pour effectuer une connexion Bluetooth avec un téléphone, les conditions suivantes doivent être remplies.

1. La fonction Bluetooth doit être activée sur le téléphone et sur le système audio. Veillez à ce que l'option du menu Bluetooth sur l'écran du système audio soit réglée sur ON. Pour obtenir des informations sur les réglages du téléphone, reportez-vous au Guide d'utilisation de votre téléphone.
2. Dans le menu Bluetooth de votre téléphone, recherchez Ford Audio puis sélectionnez-le.
3. Saisissez le code indiqué à l'écran du véhicule à l'aide du clavier du téléphone. Si aucun code n'est indiqué à l'écran, saisissez le numéro PIN 0000 Bluetooth sur le clavier du téléphone. Maintenant, saisissez le numéro PIN Bluetooth qui apparaît à l'écran du véhicule.
4. Si votre téléphone mobile vous demande d'autoriser la connexion automatique, sélectionnez OUI.

Note : Si le système audio est éteint pendant un appel téléphonique, ce dernier est coupé. La coupure du contact du véhicule n'affecte pas l'appel téléphonique en cours.

COMMANDES DU TÉLÉPHONE

Télécommande

Touches d'acceptation et de rejet des appels

A Rejet d'appel B Accepter l'appel

Les appels entrants peuvent être acceptés en appuyant une fois sur la touche de réponse aux appels. Appuyer sur la touche de rejet des appels pour mettre fin à l'appel ou rejeter l'appel entrant.

UTILISATION DU TÉLÉPHONE

Note : Il est possible de quitter le menu du téléphone en appuyant sur une touche de source CD, RADIO ou AUX.

Note : L'utilisation des touches de recherche vers le haut et le bas est possible tant sur le volant que sur l'autoradio.

Ce chapitre décrit les fonctions téléphone du système audio.

Un téléphone actif doit être présent.

Même lorsqu'il est connecté au système audio, votre téléphone peut être utilisé de la manière habituelle.

Pour passer un appel

Composer un numéro au moyen de la commande vocale

Il est possible de composer des numéros de téléphone au moyen de la commande vocale. Voir Commandes de téléphone (page 240).

Composer un numéro en utilisant le répertoire

Il vous est possible d'accéder au répertoire via Bluetooth. Les contacts s'affichent sur l'écran du système.

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que l'ANNUAIRE s'affiche.
3. Appuyez sur la touche OK.

Remarque : Vous pouvez également utiliser le clavier du téléphone pour sélectionner la première lettre de l'entrée que vous recherchez. Appuyez sur le numéro correspondant à la lettre de façon répétée jusqu'à ce que la lettre souhaitée s'affiche.

1. Appuyez sur les touches flèche vers le haut/bas pour sélectionner le numéro de téléphone de votre choix.

Remarque : Appuyez et maintenez enfoncées les touches flèche vers le haut/bas afin d'effectuer une recherche en avant ou en arrière dans l'annuaire. 5. Appuyez sur la touche OK pour composer le numéro de téléphone sélectionné.

Composer un numéro en utilisant le clavier téléphonique

Si votre système audio comporte un clavier téléphonique (touches 0 à 9, * et #) :

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que DIAL NUMBER s'affiche.
3. Appuyez sur la touche OK.
4. Composez le numéro à l'aide du clavier de téléphone sur le système audio.
5. Appuyez sur la touche OK.

Remarque : Si vous saisissez un chiffre incorrect lors de la saisie d'un numéro de téléphone, appuyez sur la touche de fonction 3 pour effacer le dernier chiffre. Un appui long efface la ligne complète de chiffres.

Maintenez la touche 0 enfoncée pour entrer un +.

Pour terminer un appel

Il est possible de mettre fin aux appels en :

Appuyant sur la touche de rejet des appels. Appuyant sur la touche OK. Appuyant sur la touche de fonction 4.

Pour recomposer un numéro de téléphone

1. Appuyez sur PHONE ou sur la touche de réponse aux appels.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que LISTES D'APPELS s'affiche.
3. Appuyez sur la touche OK.

Note : Si le téléphone actif ne fournit aucune liste d'appels sortants, la dernière entrée/le dernier numéro d'appel sortant peut être saisi/composé de nouveau.

1. Appuyez sur les touches flèche vers le haut/bas pour sélectionner la liste d'appels de votre choix.
2. Appuyez sur la touche OK.
3. Appuyez sur les touches flèche vers le haut/bas pour sélectionner le numéro de téléphone de votre choix.
4. Appuyez sur la touche OK.

Pour recomposer le dernier numéro composé

1. Appuyez sur PHONE ou sur la touche de réponse aux appels.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que REPET. NUMERO s'affiche.
3. Appuyez sur la touche OK.

Pour recevoir un appel entrant

Pour accepter un appel entrant

Les appels entrants peuvent être acceptés en appuyant sur la touche de réponse aux appels ou sur la touche OK.

Rejet d'un appel téléphonique

Il est possible de rejeter des appels entrants en :

Appuyant sur la touche de rejet des appels, ou - En appuyant sur la touche flèche vers le bas pour mettre en évidence REFUS, puis en appuyant sur la touche OK.

Recevoir un second appel entrant

Note: La fonction de second appel entrant doit être activée sur votre téléphone.

Si un appel arrive pendant un appel en cours, une tonalité se fait entendre et vous avez la possibilité de terminer l'appel actif et d'accepter l'appel entrant.

Pour accepter un second appel entrant

Note: Le premier appel entrant sera alors coupé et remplacé par le deuxième appel entrant.

Les appels entrants supplémentaires peuvent être acceptés en appuyant sur la touche de réponse aux appels du volant, sur la touche PHONE ou en appuyant sur la touche OK de l'autoradio.

Pour rejeter un second appel entrant

Il est possible de rejeter un deuxième appel entrant en :

Appuyant sur la touche de rejet des appels. Appuyant sur la touche flèche vers le bas pour mettre en évidence REFUS, puis en appuyant sur la touche OK. Appuyant sur la touche de fonction 4.

Mise en sourdine du microphone

Note : lors d'un appel, il est possible de mettre le microphone en sourdine. Pendant la mise en sourdine, la confirmation s'affiche à l'écran.

Appuyez sur la touche de fonction 1. Appuyez de nouveau sur la touche pour annuler cette fonction.

Pour changer de téléphone actif

Note : les téléphones doivent être connectés par liaison bonding au système avant d'être rendus actifs.

Note : après avoir connecté un téléphone au système par liaison bonding, il devient le téléphone actif.

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que CHOISIR TÉLÉPHONE s'affiche.
3. Appuyez sur la touche OK.
4. Faites défiler les différents téléphones enregistrés à l'aide des touches flèche vers le haut/bas pour afficher les téléphones connectés par liaison bonding.
5. Appuyez sur la touche OK pour sélectionner le téléphone de votre choix comme téléphone actif.

Pour supprimer un téléphone connecté par liaison bonding

Un téléphone connecté par liaison bonding peut être supprimé à tout moment du système, sauf si un appel est en cours.

1. Appuyez sur la touche PHONE.
2. Appuyez sur les touches flèche vers le haut/bas jusqu'à ce que CHOISIR TELEPHONE s'affiche.
3. Appuyez sur la touche OK.
4. Appuyez sur les touches flèche vers le haut/bas pour mettre en évidence le téléphone souhaité.
5. Appuyez sur la touche de fonction 1.

PRINCIPES DE FONCTIONNEMENT

ATTENTION

L'utilisation du système lorsque le moteur est arrêté vide la batterie.

La reconnaissance vocale permet le fonctionnement du système sans devoir détourner votre attention de la route pour modifier les réglages ou recevoir du feedback du système.

Lorsque vous donnez une des instructions définies avec le système actif, le système de reconnaissance vocale convertit votre instruction en signal de commande pour le système. Vos entrées prennent la forme de dialogues ou instructions. Vous êtes guidé dans ces dialogues par des annonces ou des questions.

Veuillez vous familiariser avec les fonctions du système avant d'utiliser la reconnaissance vocale.

Commandes prises en charge

Le système de commande vocale vous permet de commander les fonctions du véhicule suivantes :

• Téléphone Bluetooth, radio, lecteur de CD
• appareil externe (USB)
• appareil externe (iPod)
• appareil externe (entrée ligne)
• appareil externe (Bluetooth)
• climatisation automatique

Réponse du système

Pendant une séance de commande vocale, le système vous informe par un bip sonore qu'il est prêt à continuer.

N'essayez pas de donner une instruction avant d'avoir entendu le bip. Le système de commande vocale répète chaque instruction prononcée.

Si vous n'êtes pas sûr de savoir comment continuer, dites "AIDE" pour obtenir de l'aide ou "ANNULER" si vous ne voulez pas continuer.

La fonction "AIDE" fournit uniquement un sous-ensemble des commandes vocales disponibles. Des explications détaillées de toutes les commandes vocales possibles figurent sur les pages suivantes.

Commandes vocales

Toutes les commandes vocales doivent être données d'un ton naturel, comme si vous parliez à un passager ou au téléphone. Votre niveau de voix doit être adapté au niveau de bruit régnant à l'intérieur ou à l'extérieur du véhicule mais vous ne devez pas crier.

UTILISATION DE LA COMMANDE VOCALE

Fonctionnement du système

L'ordre et le contenu des commandes vocales sont indiqués dans les listes suivantes. Les tableaux indiquent l'ordre des commandes vocales d'utilisateur et les réponses du système pour chaque fonction disponible.

indique un numéro ou une étiquette d'identification en mémoire que l'utilisateur doit indiquer.

Raccourcis

Il existe plusieurs raccourcis de commande vocale qui vous permettent de piloter certaines fonctions du véhicule sans passer par le menu de commande complet. Ce sont les suivants :

• Téléphone : "NOM DU PORTABLE", "APPELER NUMÉRO", "APPELER NOM", et "RAPPELER".
• Lecteur de CD/chargeur de CD : "CD" et "PLAGE".
• Climatisation automatique : "TEMPERATURE", "MODE AUTO", "ACTIVER DÉGIVRAGE/DÉSEMBUAGE" et "DÉSACTIVER DÉGIVRAGE/DÉSEMBUAGE". Radio : "NOM DE LA RADIO".
• Appareil externe (USB) : "PLAGE".
• Appareil externe (iPod) : "PLAGE".

Démarrage de la communication avec le système

Avant de pouvoir commencer à parler, vous devez d'abord appuyer sur la touche VOIX pour chaque opération et attendre jusqu'à ce que le système émette un bip. Voir Commande vocale (page 40).

Appuyer de nouveau sur la touche pour annuler la séance de commande vocale.

Étiquette d'identification

La fonctionnalité étiquette d'identification est compatible avec les fonctions téléphone, système audio et aide à la navigation à l'aide de la fonction "ENREGISTRER NOM". Vous pouvez attribuer une étiquette d'identification aux éléments tels que vos stations radio préférées et les numéros de téléphone de vos contacts personnels. Voir

Commandes d'autoradio (page 231). Voir Commandes de téléphone (page 240).

• Elle permet d'enregistrer jusqu'à 20 étiquettes d'identification par fonction. La durée d'enregistrement moyenne pour chaque étiquette d'identification est d'environ 2-3 secondes.

COMMANDES D'AUTORADIO

Lecteur de CD

Vous pouvez commander la lecture directement par commande vocale.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"LECTEUR CD"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DU DOSSIERT"***

"ARRETER LA LECTURE ALEATOIRE"

Commande vocale

"LECTEUR CD"

"REPETER DOSSIER"*

"REPETER PLAGE"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Disponible uniquement si le CD contient des fichiers de données audio tels que MP3 ou WMA.

Plage

Vous pouvez désigner une plage directement sur votre CD.

Étapes	L'utilisateur dit	Le système répond
1	"LECTEUR CD"	"LECTEUR CD"
2	"PLAGE"®	"NUMéro PLAGE S'IL VOUS PLAÇIT?"
3	"<un numéro entre 1 et 99>****	"PLAGE <nummer>"

• Peut être utilisé comme raccourci. ** De plus, il est possible de parler des nombres de 4 chiffres maximum (par exemple "2", "4", "5" pour la plage 245)

Lecture aléatoire totale

Pour régler la lecture aléatoire.

Étapes	L'utilisateur dit	Le système répond
1	"LECTEUR CD"	"LECTEUR CD"
2	"LECTURE ALEATOIRE TOTALE"

Autoradio

Les commandes vocales de la radio prennent en charge la fonctionnalité de la radio et vous permettent de sélectionner les stations de radio par commande vocale.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes.

"RADIO"

"AIDE"

"AM"

"FM"

"NOM DE LA RADIO"aa

"SUPPRIMER NOM"

"SUPPRIMER RÉPERTOIRE"

"OUVRIR RÉPERTOIRE"

"ENREGISTRER NOM"

"DEMARRER LECTURE"

• Peut être utilisé comme raccourci.

Fréquence

Cette fonction vous permet de régler les fréquences de votre radio par commandes vocales.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"AM"	"FREQUENCY AM, S'IL VOUS PLAIT ?"
	"FM"	"FREQUENCY FM, S'IL VOUS PLAIT ?"
3	" <fréquence>"*	"STATION <fréquence>"

• La saisie de la fréquence peut s'effectuer de plusieurs façons. Se reporter aux informations ci-dessous afin d'obtenir des exemples concrets.

Commande vocale

Bande FM : 87,5 à 108,0 par incréments de 0,1

"Quatre-vingt-neuf point neuf" (89,9) "Quatre-vingt-dix point zéro" (90,0) "Cent point cinq" (100,5) "Cent un point un" (101,1) "Cent huit point zéro" (108,0)

Bande AM/MW : 531 à 1602 par incréments de 9

Bande AM/LW : 153 à 281 par incrément de 1

"Cinq cent trente et un" (531) "Neuf cent" (900) "Mille quatre cent quarante" (1440) "Mille cinq cent trois" (1503) "Mille quatre-vingt" (1080)

Enregistrer nom

Si vous avez réglé une station de radio, vous pouvez l'enregistrer avec un nom dans le répertoire.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"ENREGISTRER NOM"	"ENREGISTRER NOM" "NOM S'IL VOUS PLAÎT?"
3	" <nom>"	"RÉPÉTEZ NOM S'IL VOUS PLAÎT"
4	" <nom>"	"ENREGISTREMENT NOM" " <nom> ENREGISTRÉ"

Nom de radio

Cette fonction vous permet de rappeler une station de radio enregistrée.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"NOM DE LA RADIOPa	"NOM S'IL VOUS PLAÎT?"
3	"\"<nom>"	"STATION <nom>"

• Peut être utilisé comme raccourci.

Supprimer nom

Cette fonction vous permet de supprimer une station de radio enregistrée.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"SUPPRIMER NOM"	"NOM S'IL VOUS PLAît?"
3	"<nom>"	"SUPPRIMER <nom>" "CONFIRMER OUI OU NON"
4	"OUI"	"SUPPRIMÉ"
	"NON"	"COMMANDE ANNULÉE"

Ouvrir répertoire

Cette fonction permet au système de vous indiquer toutes les stations de radio enregistrées.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"OUVRIR RÉPERTOIRE"	"OUVRIR <RÉPERTOIRE>"

Supprimer répertoire

Cette fonction vous permet de supprimer d'un coup toutes les stations de radio enregistrées.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"SUPPRIMER RÉPERTOIRE"	"SUPPRIMER RÉPERTOIRE" "CONFIRMER OUI OU NON"
3	"OUI"	"RÉPERTOIRE SUPPRIMÉ"
	"NON"	"COMMANDE ANNULÉE"

Lecture

Cette fonction permet de faire basculer la source audio sur la radio.

Étapes	L'utilisateur dit	Le système répond
1	"RADIO"	"RADIO"
2	"DEMARRER LECTURE"

Entrée auxiliaire

Cette fonction permet de faire basculer la source audio sur l'appareil d'entrée auxiliaire branché.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"ENTREE AUDIO"	"ENTREE AUDIO"

Appareils externes - USB

Ces commandes vocales acceptent la fonctionnalité d'un appareil externe USB qu'il est possible de brancher au système audio.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"APPAREIL EXTERNE", "USB"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"

"LISTE D'ECOUTE"***

"DOSSIER"*

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DU DOSSIER"

"LECTURE ALEATOIRE DE LA LISTE D'ECOUTE"

"ARRETER LA LECTURE ALEATOIRE"

"REPETER PLAGE"

"REPETER DOSSIER"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute et aux dossiers actifs par commande vocale.

Lecture USB

Cette fonction vous permet de faire basculer la source audio sur l'appareil USB branché.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"USB"	"USB"
3	"DEMARRER LECTURE"

Plage USB

Vous pouvez choisir une plage directement sur votre appareil USB.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"USB"	"USB"
3	"PLAGE"	"NUMéro PLAGE S'IL VOUS PLAît?"
4	"<un numéro entre 1 et 99>""	"PLAGE <nummer>"

• De plus, il est possible de parler des nombres de 4 chiffres maximum (par exemple "2", "4", "5" pour la plage 245)

Appareils externes - iPod

Ces commandes vocales acceptent la fonctionnalité d'un iPod qu'il est possible de brancher au système audio.

Commande vocale

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes

suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"APPAREIL EXTERNE", "IPOD"

"AIDE"

"DEMARRER LECTURE"

"PLAGE"b

"LISTE D'ECOUTE"*

"LECTURE ALEATOIRE TOTALE"

"LECTURE ALEATOIRE DE LA LISTE D'ECOUTE"

"ARRETER LA LECTURE ALEATOIRE"

"REPETER PLAGE"

"ARRETER REPETITION"

• Peut être utilisé comme raccourci. ** Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute activées par commande vocale.

Plage iPod

Vous pouvez choisir une plage figurant sur la liste "tous les titres" directement sur votre iPod.

Étapes	L'utilisateur dit	Le système répond
1	"APPEARIL EXTERNE"	"APPEARIL EXTERNE"
2	"IPOD"	"IPOD"
3	"PLAGE"b	"NUMERO PLAGE S'IL VOUS PLAît?"
4	" < un numéro entre 1 et 99 >"**	"PLAGE < numéro> "

• Peut être utilisé comme raccourci. ** De plus, il est possible de parler des nombres de 5 chiffres maximum (par exemple "5", "2", "4", "5", "3" pour la plage 52453), allant jusqu'à 65535.

Liste d'écoute de l'iPod

Vous pouvez créer une liste d'écoute directement sur votre iPod.

Étapes	L'utilisateur dit	Le système répond
1	"APPAREIL EXTERNE"	"APPAREIL EXTERNE"
2	"IPOD"	"IPOD"
3	"LISTE D'ECOUTE"*	"NUMERO DE LISTE D'ECOUTE S'IL VOUS PLAIT ?"
4	"<un numéro entre 1 et 10>"	"LISTE D'ECOUTE <nummer>"

• Il est impératif d'attribuer des noms de fichiers spéciaux aux listes d'écoute activées par commande vocale.

Appareil externe - Bluetooth

Ces commandes vocales prennent en charge un périphérique Bluetooth® qui peut être connecté à l'autoradio.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"APPAREIL EXTERNE", "BLUETOOTH"

"AIDE"

"DEMARRER LECTURE"

"LECTURE ALEATOIRE TOTALE"

"ARRETER LA LECTURE ALEATOIRE"

"REPETER PLAGE"

"ARRETER REPETITION"

COMMANDES DE TÉLÉPHONE

Téléphone

Votre système de téléphone vous permet de créer un réseau supplémentaire. Les contacts enregistrés peuvent être appelés par commande vocale. Les numéros de téléphone enregistrés à l'aide de la commande vocale sont enregistrés sur le système du véhicule et non pas dans votre téléphone.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"TELEPHONE"

"AIDE"

"NOM DU PORTABLE"a,b

"APPELER NUMÉRO"a

"APPELER NOM"a

"SUPPRIMER NOM"

"SUPPRIMER RÉPERTOIRE"

"OUVRIR RÉPERTOIRE"

"ENREGISTRER NOM"

"RAPPELER"a

"ACCEPTER APPELS"

"REFUSER APPELS"

• Peut être utilisé comme raccourci.

Fonctions du téléphone

Appeler numéro

Les numéros de téléphone peuvent être appelés après avoir donné la commande vocale de l'étiquette d'identification.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"APPELER NUMÉRO"a	"NUMÉRO S'IL VOUS PLAît?"
3	" <numéro de téléphone>"	" <numéro de téléphone> CONTINUER?"
4	"APPELER"	"APPEL EN COURS"
	"CORRECTION"	" <répéter la dernière partie du numéro> CONTINUER?"

• Peut être utilisé comme raccourci.

Appeler nom

Les numéros de téléphone peuvent être appelés après avoir donné la commande vocale de l'étiquette d'identification.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"APPELER NOM"aa	"NOM S'IL VOUS PLAît? "
3	"\"<nom>"	"APPELER <nom>" "CONFIRMER OUI OU NON"

Commande vocale

Étapes	L'utilisateur dit	Le système répond
4	"OUI"	"APPEL EN COURS"
	"NON"	"COMMANDE ANNULÉE"

• Peut être utilisé comme raccourci.

Rappeler

Cette fonction vous permet de recomposer le dernier numéro de téléphone appelé.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"RAPPELER"°	"RAPPELER" "CONFIRMER OUI OU NON"
3	"OUI"	"APPEL EN COURS"
	"NON"	"COMMANDE ANNULÉE"

• Peut être utilisé comme raccourci.

Nom du portable

Cette fonction vous permet d'accéder aux numéros de téléphone enregistrés avec une étiquette d'identification dans votre téléphone mobile.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"NOM DU PORTABLE"	"NOM DU PORTABLE" <dialogue dépendant du téléphone>"

• Peut être utilisé comme raccourci.

DTMF (Composition avec tonalité)

Cette fonction permet de transférer les numéros parlés en tonalités DTMF. Par exemple, pour interroger à distance votre répondeur domestique ou pour saisir un numéro PIN, etc.

Note : DTMF peut uniquement être utilisé pendant un appel en cours. Actionner la touche VOICE et attendre que le système se manifeste.

Ne fonctionne que sur les véhicules équipés d'une touche VOICE spéciale.

Étapes	L'utilisateur dit	Le système répond
1		"NUMÉRO S'IL VOUS PLAît?"
2	" <numéros 1 à 9, zéro, dièse, étoile>"

Créer un répertoire

Enregistrer nom

La commande "ENREGISTRER NOM" permet d'enregistrer de nouvelles entrées. Cette fonction peut être utilisée pour composer un numéro en utilisant le nom plutôt que le numéro de téléphone.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"ENREGISTERRER NOM"	"ENREGISTERRER NOM" "NOM S'IL VOUS PLAît?"
3	"<nom>"	"RÉPÉTEZ NOM S'IL VOUS PLAît"
4	"<nom>"	"ENREGISTERSTREMENT NOM" "<nom> ENREGISTERRÉ" "NUMéro S'IL VOUS PLAît?"
5	"<numéro de téléphone>"	"<numéro de téléphone>"
6	"ENREGISTERRER"	"ENREGISTERSTREMENT NUMéro" "<numéro de téléphone>" "NUMéro ENREGISTERRÉ"

Supprimer nom

Les noms enregistrés peuvent également être supprimés du répertoire.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"SUPPRIMER NOM"	"NOM S'IL VOUS PLAît? "
3	"<nom>"	"SUPPRIMER <nom>"

Commande vocale

Étapes	L'utilisateur dit	Le système répond
		"CONFIRMER OUI OU NON"
4	"OUI"	" <nom> SUPPRIMÉ"
	"NON"	"COMMANDE ANNULÉE"

Ouvrir répertoire

Utilisez cette fonction pour que le système vous donne tous les contacts enregistrés.

Etapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"OUVRIR RÉPERTOIRE"	"OUVRIR RÉPERTOIRE"

Supprimer répertoire

Cette fonction vous permet de supprimer tous les contacts d'un coup.

Etapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"SUPPRIMER RÉPERTOIRE"	"SUPPRIMER RÉPERTOIRE" "CONFIRMER OUI OU NON"
3	"OUI"	"REPERTOIRE SUPPRIME"
	"NON"	"COMMANDE ANNULÉE"

Réglages principaux

Refuser les appels

Il est possible de régler le refus automatique des appels par commande vocale.

Étapes	L'utilisateur dit	Le système répond
1	"TELEPHONE"	"TELEPHONE"
2	"REFUSER APPELS"	"REFUSER APPELS"
	"ACCEPTER APPELS"*	"ACCEPTER APPELS"

• Utilisez cette commande pour annuler le mode refuser

COMMANDES DE CHAUFFAGE, VENTILATION ET CLIMATISATION

Climatisation

Les commandes vocales de climatisation prennent en charge la fonctionnalité des réglages de vitesse de ventilateur, de température et de mode. Les fonctions ne sont pas toutes disponibles sur tous les véhicules.

Vue d'ensemble

La vue d'ensemble ci-dessous indique les commandes vocales disponibles. Les listes suivantes donnent de plus amples informations sur le menu complet des commandes dans des cas bien précis.

"CLIMATISATION"

"AIDE"

"VENTILATEUR"aa

"ACTIVER DÉGIVRAGE/ACTIVER DÉSEMBUAGE"aa

"DÉSACTIVER DÉGIVRAGE/DÉSACTIVER DÉSEMBUAGE"aa

"TEMPÉRATURE"aa

"MODE AUTOMATIQUE"aa

• Peut être utilisé comme raccourci.

Ventilateur

Cette fonction vous permet de régler la vitesse du ventilateur.

Commande vocale

Étapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"VENTILATEUR"°	"VITESSE VENTILATEUR, S'IL VOUS PLAît?".
3	"MINIMUM"	"VENTILATEUR MINIMUM"
	"<un numéro entre 1 et 7>"	"VENTILATEUR <nummer>"
	"MAXIMUM"	"VENTILATEUR MAXIMUM"

• Peut être utilisé comme raccourci.

Dégivrage/Désembuage

Étapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"ACTIVER DEGIVRAGE/ACTIVER DESEMBUAGE"*	"ACTIVER DEGIVRAGE/ACTIVER DESEMBUAGE"
	"DESACTIVER DEGIVRAGE/DESA-CTIVER DESEMBUAGE"*	"DESACTIVER DEGIVRAGE/DESA-CTIVER DESEMBUAGE"

• Peut être utilisé comme raccourci.

Température

Cette fonction vous permet de régler la température.

Étapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"TEMPÉRATURE"°	"TEMPÉRATURE, S'IL VOUS PLAît?°"
3	"MINIMUM"	"TEMPÉRATURE MINIMUM"

Commande vocale

Étapes	L'utilisateur dit	Le système répond
	" <un numéro entre 15 et 29 °C par incréments de 0,5>" ou " <un numéro entre 59 et 84 °F>"	"TEMPÉRATURE <nummer>"
	"MAXIMUM"	"TEMPÉRATURE MAXIMUM"

• Peut être utilisé comme raccourci.

Mode AUTO

Étapes	L'utilisateur dit	Le système répond
1	"CLIMATISATION"	"CLIMATISATION"
2	"MODE AUTOMATIQUE"°	"MODE AUTOMATIQUE"

• Peut être utilisé comme raccourci. Peut être désactivé en sélectionnant une température ou une vitesse de ventilateur différente.

GÉNÉRALITÉS

ATTENTION

! Procéder avec précaution lors de la manipulation d'appareils externes à connecteurs exposés (tel que le connecteur USB). Lorsque cela s'avère possible, toujours replacer l'obturateur/l'écran de protection. Il peut se produire une décharge électrostatique qui risque d'endommager l'appareil.

Ne pas toucher ou manipuler la prise USB du véhicule. Obturer la prise lorsqu'elle n'est pas utilisée. Utiliser uniquement des appareils USB à mémoire de grande capacité. Toujours basculer votre autoradio sur une autre source (par exemple la radio) avant de débrancher l'appareil USB. Ne pas poser ou brancher de concentrateurs ou séparateurs USB.

Note: Le système est conçu uniquement pour identifier et lire des fichiers audio provenant d'un appareil USB à mémoire de grande capacité ou d'un iPod. Le fonctionnement de tous les appareils USB avec ce système ne peut pas être garanti.

Note: Il est possible de brancher des appareils compatibles à l'aide d'un câble USB ainsi que ceux qui se branchent directement à la prise USB du véhicule (par exemple les cartes mémoire et clés USB).

Note: Il se peut que certains appareils USB avec une consommation électrique plus élevée ne soient pas compatibles (par exemple certains lecteurs de disque dur plus importants).

Note: La durée d'accès pour la lecture des fichiers sur l'appareil externe diffère en fonction de la structure du fichier, sa taille et le contenu de l'appareil.

Le système accepte une gamme variée d'appareils externes qui s'intègrent entièrement à votre autoradio via la prise USB et la prise de signaux d'entrée auxiliaires. L'autoradio permet de commander l'appareil externe, une fois ce dernier branché.

Des appareils compatibles typiques sont énumérés ci-dessous :

• Clés USB
• Lecteurs de disque dur portables USB
• Certains lecteurs MP3 avec connexion USB
• Lecteurs multimédia iPod (se reporter à www.ford-mobile-connectivity.com pour la première liste de compatibilité en date).

Le système est compatible avec USB 2.0 Full Speed, conforme à USB 1.1 Host et accepte les systèmes à fichiers FAT 16/32.

Informations sur les structures de fichiers audio pour appareils externes

USB

Créer uniquement une partition simple sur l'appareil USB.

Il est recommandé de placer les fichiers MP3 dans un dossier.

Si des listes d'écoute sont créées, elles doivent contenir les chemins d'accès aux fichiers corrects ainsi que la référence correcte à l'appareil USB en question. Il est préférable de créer la liste d'écoute après avoir transféré les fichiers audio sur l'appareil USB.

Créer impérativement les listes d'écoute au format .m3u.

Les fichiers audio doivent être au format .m3u.

Ne pas excéder les limites suivantes :

1000 articles par dossier (fichiers, dossiers et listes d'écoute) - 5000 dossiers par appareil USB (listes d'écoute incluses) - 8 niveaux de sous-dossier.

Pour activer la commande vocale des dossiers et listes d'écoute personnalisés, suivre la procédure ci-dessous :

• Créer des dossiers dont le nom présente la structure suivante : "Ford<*>" où * représente un chiffre de 1 à 10. Par exemple "Ford3" sans suffixe.
• Créer des listes d'écoute dont le nom présente la structure suivante : "Ford <> .m3u" où représente un chiffre de 1 à 10. Par exemple "Ford5.m3u" sans espace entre "Ford" et le chiffre.

Après quoi il sera possible de sélectionner les dossiers et les listes d'écoute personnalisées au moyen de la commande vocale. Voir Commandes d'autoradio (page 231).

iPod

Pour activer la commande vocale des listes d'écoute personnalisées, créez des listes d'écoute dont le nom présente la structure suivante : "Ford<*>" où <*> représente un chiffre de 1 à 10. Par exemple "Ford7" sans espace entre "Ford" et le chiffre.

Après quoi il sera possible de sélectionner les listes d'écoute personnalisées au moyen de la commande vocale. Voir

Commandes d'autoradio (page 231).

BRANCHEMENT D'UN DISPOSITIF EXTERNE

AVERTISSEMENT

Veiller à ce que l'appareil externe soit solidement fixé à l'intérieur du véhicule et que les connexions n'entravent pas les commandes du conducteur.

Il est possible de brancher des appareils externes à l'aide de la prise de signaux d'entrée auxiliaire et du port USB. Voir Prise d'entrée auxiliaire (page 90). Voir Port USB (page 90).

Connexion

Brancher l'appareil et, si nécessaire, le fixer pour l'empêcher de bouger à l'intérieur du véhicule.

Brancher un iPod

Brancher le câble USB de l'iPod à la prise USB du véhicule.

BRANCHEMENT D'UN DISPOSITIF EXTERNE - VÉHICULES AVEC : BLUETOOTH

Branchement d'un dispositif audio Bluetooth

ATTENTION

Comme divers accords existent, les fabricants peuvent instaurer une variété de profils dans leurs dispositifs Bluetooth. Il est possible que pour cette raison une incompatibilité se produise entre le téléphone et le système Bluetooth, ce qui peut dans certains cas limiter la performance du système. Pour éviter cette situation, utiliser uniquement les dispositifs recommandés.

Veuillez visiter le site www.ford-mobile-connectivity.com pour de plus amples informations.

Effectuer une liaison (bonding) du dispositif

Note : Certaines unités audio et de navigation comportent un menu audio Bluetooth séparé. Utiliser ce menu pour accéder à la configuration et à la commande.

Pour connecter le dispositif au système, suivre la même procédure que pour les téléphones mains libres Bluetooth. Voir Configuration Bluetooth (page 226).

Utilisation du dispositif

Sélectionner Bluetooth audio comme source active.

Les pistes peuvent être lues en passant à la piste suivante et en revenant à la piste précédente à l'aide des commandes au volant ou directement à partir des commandes de l'autoradio.

UTILISATION D'UN DISPOSITIF USB

Différentes icônes seront utilisées pour identifier les divers types de fichiers, dossiers audio, etc.

L'appareil USB est la source active

Dossier

Liste d'écoute

Album

Artiste

Nom du fichier

Titre de plage

Information non disponible.

USB

Utilisation

Sélectionnez l'appareil USB en tant que source audio en appuyant plusieurs fois sur la touche CD/AUX jusqu'à ce que USB apparaisse sur l'afficheur. Une fois l'appareil USB branché, la lecture de la première plage du premier dossier commence automatiquement. Ensuite, après avoir changé de source audio, la position de lecture sur l'appareil USB est retrouvée.

Pour parcourir le contenu de l'appareil, appuyez sur la touche flèche vers le haut/bas ou sur la touche OK une fois.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue du dossier. Lorsque n > n suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple un dossier portant le nom d'un album contenant des plages d'album). Lorsque n > n précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur.
• Des icônes situées à gauche du nom de plage/dossier indiquent le type de fichier/dossier. Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'appareil USB, utilisez les touches flèche vers le haut/bas pour faire défiler les listes et les touches flèche vers la gauche/droite pour monter ou descendre dans l'arborescence du dossier. Lorsque la plage, la liste d'écoute ou le dossier désiré(e) est mis(e) en surbrillance, appuyez sur la touche OK pour sélectionner la lecture.

Note : Si vous désirez sauter au niveau le plus haut du contenu de l'appareil USB, maintenez enfoncée la touche flèche vers la gauche.

Commande audio

Appuyez sur les touches flèche vers la gauche et vers la droite pour faire défiler les plages vers l'avant et l'arrière.

Maintenez les touches flèche vers la gauche/droite enfoncées pour activer le retard/l'avance rapide dans le contenu des plages.

Appuyez sur la touche flèche vers le haut/bas ou sur la touche OK pour parcourir le contenu de l'appareil.

Appuyez sur la touche MENU pour accéder au menu USB. Ici, il est possible d'activer les fonctions Shuffle et Répéter pour les dossiers et les listes d'écoute.

Appuyez sur la touche SCAN pour balayer l'intégralité de l'appareil, le dossier actuel ou une liste d'écoute si elle est en cours de fonctionnement.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

nom du fichier - titre - artiste - album - numéro de plage et durée de lecture.

Le fait d'appuyer plusieurs fois sur la touche permet de faire défiler cette liste.

Systèmes d'aide à la navigation SD

Utilisation

Sélectionnez l'appareil USB en tant que source audio en appuyant sur la touche CD/AUX jusqu'à ce que la touche USB apparaisse sur la gauche de l'afficheur. Sélectionnez USB dans la liste disponible de l'appareil.

Note : Il se peut que certains appareils apparaissent sans qu'il soit possible de les sélectionner, selon que l'appareil est branché ou pas.

Une fois l'appareil USB branché, la lecture de la première plage du premier dossier commence automatiquement. Ensuite, après avoir changé de source audio, la position de lecture sur l'appareil USB est retrouvée.

Pour parcourir le contenu de l'appareil, appuyez sur la touche de défilement flèche vers le haut ou vers le bas.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue du dossier. Lorsque ">" suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple un dossier portant le nom d'un album contenant des plages d'album). Lorsque "<" apparaît sur la gauche de l'afficheur, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur.
• Des icônes situées à gauche du nom de plage/dossier indiquent le type de fichier/dossier. Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'appareil USB, utilisez les touches de défilement afin de parcourir les listes. Appuyez sur la touche pour agrandir le contenu se trouvant dans la liste d'écoute ou dans le dossier en surbrillance, ou afin de lancer la lecture d'une plage précise. Appuyez sur la touche flèche vers la gauche pour monter au niveau supérieur.

Commande audio

Appuyez sur les touches SEEK flèche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches SEEK enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Appuyez sur les touches fléchées de la barre de défilement pour parcourir le contenu de l'appareil.

Appuyez sur les touches SHUFFLE ou REPETER pour activer les fonctions Shuffle et Répéter pour les listes d'écoute et les dossiers.

Appuyez sur la touche SCAN pour balayer la liste d'écoute actuelle, si elle est en cours de fonctionnement ou l'intégralité de l'appareil USB ou du dossier.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

nom du fichier - titre - artiste album - numéro de plage et durée de lecture.

UTILISATION D'UN IPOD

Différentes icônes servent à identifier les divers types de fichiers, dossiers audio, etc...

L'iPod est la source active

Liste d'écoute de l'iPod

Artiste de l'iPod

Album de l'iPod

Genre de l'iPod

Chanson de l'iPod

Catégorie générique de l'iPod

Fichier multimédia générique de l'iPod

Autoradio

Utilisation

Connectez l'iPod. Voir Branchement d'un dispositif externe (page 249).

Sélectionnez l'iPod en tant que source audio en appuyant plusieurs fois sur la touche CD/AUX jusqu'à ce que iPod apparaisse sur l'afficheur.

La liste du menu de l'iPod permettant de parcourir le contenu apparaît sur l'écran de l'autoradio. La navigation dans le contenu s'effectue selon les mêmes principes que ceux de l'utilisation de l'iPod autonome (par exemple recherche par artiste, titre, etc...). Pour parcourir le contenu de l'iPod, appuyez sur la touche flèche vers le haut/bas ou sur la touche OK une fois.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue de liste. Lorsque n > n suit une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau inférieur (par exemple tous les albums composés par le même artiste).

Lorsque n > n précède une entrée, cela indique qu'il est possible de voir les entrées se trouvant au niveau supérieur. - Une icône sur la gauche indique le type de liste actuellement affichée (par exemple liste d'albums). Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'iPod, utilisez les touches flèche vers le haut/bas pour faire défiler les listes et les touches flèche vers la gauche/droite pour monter ou descendre dans l'arborescence. Lorsque la plage, la liste d'écoute, l'album, l'artiste ou le genre désiré(e) est mis(e) en surbrillance, appuyez sur la touche OK pour sélectionner la lecture.

Note: Si vous désirez sauter au niveau le plus haut du contenu de l'iPod, maintenez enfoncée la touche flèche vers la gauche.

Commande audio

Appuyez sur les touches flèche vers la gauche et vers la droite pour faire défiler les plages vers l'avant et l'arrière.

Maintenez les touches flèche vers la gauche/droite enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Appuyez sur la touche flèche vers le haut/bas ou sur la touche OK pour parcourir le contenu de l'iPod.

Appuyez sur la touche MENU pour accéder au menu de l'iPod. Ici il est possible d'activer les fonctions Shuffle et Répéter. Il est également possible d'activer l'option iPod "Shuffle les chansons" directement à partir du niveau le plus haut.

Appuyez sur la touche SCAN pour procéder au balayage des plages actuellement sélectionnées.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

• titre artiste
• numéro de plage et durée de lecture.

Le fait d'appuyer plusieurs fois sur la touche permet de faire défiler cette liste.

Systèmes d'aide à la navigation SD

Utilisation

Connectez l'iPod. Voir Branchement d'un dispositif externe (page 249).

Sélectionnez l'iPod en tant que source audio en appuyant sur la touche CD/AUX jusqu'à ce que la touche iPod apparaisse sur la gauche de l'afficheur. Sélectionnez iPod dans la liste disponible de l'appareil.

Note: Il se peut que certains appareils apparaissent sans qu'il soit possible de les sélectionner, selon que l'appareil est branché ou pas.

La liste du menu de l'iPod permettant de parcourir le contenu apparaît à l'écran. La navigation dans le contenu s'effectue selon les mêmes principes que ceux de l'utilisation de l'iPod autonome (par exemple recherche par artiste, titre, etc.). Pour parcourir le contenu de l'iPod, appuyez sur la touche de défilement flèche vers le haut ou vers le bas.

Les informations relatives aux plages ainsi que d'autres informations importantes décrites ci-dessous apparaissent sur l'afficheur :

• Une barre de défilement vertical située sur la droite de l'afficheur indique la position actuelle de la vue de liste. Lorsque ">" suit une entrée, cela indique qu'il est possible d'atteindre les entrées se trouvant au niveau inférieur (par exemple tous les albums composés par le même artiste).

Lorsque ">" précède une entrée, cela indique qu'il est possible d'atteindre les entrées se trouvant au niveau supérieur. - Une icône sur la gauche indique le type de liste actuellement affichée (par exemple liste d'albums). Reportez-vous à la liste pour obtenir des informations explicatives sur les icônes.

Pour naviguer dans le contenu de l'iPod, utilisez les touches de défilement afin de parcourir les listes. Appuyez sur la touche pour agrandir le contenu se trouvant dans la liste d'écoute, l'album, l'artiste, le genre en surbrillance, ou afin de lancer la lecture d'une plage précise. Appuyez sur la touche flèche vers la gauche pour monter au niveau supérieur.

Commande audio

Appuyez sur les touches SEEK flèche vers le haut et vers le bas pour faire défiler les plages vers l'avant ou l'arrière.

Maintenez les touches SEEK enfoncées pour activer le retour/l'avance rapide dans le contenu des plages.

Appuyez sur les touches fléchées de la barre de défilement pour parcourir le contenu de l'iPod.

Appuyez sur la touche MENU pour accéder au menu de l'iPod. Ici il est possible d'activer les fonctions Shuffle et Répéter. Il est également possible d'activer l'option iPod "Shuffle les chansons" directement à partir du niveau le plus haut.

Appuyez sur la touche SCAN pour procéder au balayage des plages actuellement sélectionnées.

Appuyez sur la touche INFO pour que les informations qui suivent s'affichent :

• titre artiste
• numéro de plage et durée de lecture.

HOMOLOGATIONS DE TYPES

Cet appareil est conforme au numéro 15 du règlement du FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas émettre d'interférences nocives et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non souhaité.

FCC ID: WJLRX-42

IC: 7847A-RX42

Toute modification apportée à votre appareil n'ayant pas été expressément approuvée par la partie responsable de la conformité peut entraîner l'annulation du droit de l'utilisateur d'utiliser l'équipement.

RX-42 - Déclaration de conformité

Nous, partie responsable de la conformité, déclarons sous notre seule responsabilité que le produit d'intégration de combine RX-42 est conforme aux dispositions de la Directive européenne suivante : 1999/5/CE. Une copie de la Déclaration de conformité est disponible sur :

www.novero.com/declaration_of_conformity. Le mot, la marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc. et toute utilisation par Ford Motor Company est effectuée sous licence. Les autres marques de fabrique et noms de marque sont ceux de leurs propriétaires respectifs.

HOMOLOGATIONS TYPES

iPod est une marque déposée de Apple Inc.

HOMOLOGATIONS DE TYPES

Le logo SD est une marque déposée.

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

AVERTISSEMENTS

Votre véhicule a été testé et certifié conforme aux législations relatives à la compatibilité électromagnétique (72/245/CEE, Règlement 10 ONU ECE ou toute autre législation locale applicable). Il est de votre responsabilité de veiller à ce que tout équipement que vous avez monté ou fait monter soit conforme à la législation locale en vigueur. Confiez le montage de vos équipements à des techniciens qualifiés.

N'installer que des équipements de transmission radiofréquence (ex : téléphone cellulaire, émetteur de radio-amateur, etc.) conformes aux paramètres figurant dans le tableau ci-dessous. Leur installation ou utilisation n'est soumise à aucune disposition spéciale ou condition.

Ne pas monter d'émetteur-récepteur, microphone, haut-parleur ou autre objet dans le champ de déploiement des airbags.

AVERTISSEMENTS

Ne pas fixer les câbles d'antenne sur le câblage d'origine du véhicule, les canalisations de carburant ou les tuyauteries de frein.

AVERTISSEMENTS

Garder les câbles d'antenne et d'alimentation à au moins 10 centimètres de tout module électronique et airbag.

Bande de fréquence (en MHz)	Puisance de sortie maximale en Watt (puissance RMS maximale)	Positions d'antenne
1 - 30	100 W	8
50 - 54	100 W	3. 4. 5
68 - 87,5	50 W	3. 4. 5
142 - 176	50 W	3. 4. 5
220 - 225	50 W	3. 4. 5
380 - 512	50 W	3. 4. 5
806 - 870	10 W	3, 4, 5, 6*, 7*
870 - 940	10 W	3, 4, 5, 6*, 7*
1200 - 1400	10 W	3. 4. 5
Bande de fréquence (en MHz)	Puissance de sortie maximale en Watt (puissance RMS maximale)	Positions d'antenne
1710 – 1885	10 W	3, 4, 5, 6*, 7*
1885 – 2025	10 W	3, 4, 5, 6*, 7*

Pour les téléphones cellulaires GSM/3G seulement, avec une antenne patch à l'intérieur du pare-brise.

Note : Les positions 6 et 7 correspondent aux antennes et 8 à la barre de remorquage.

Note : Après la pose d'émetteurs radiofréquence, rechercher un éventuel parasitage par et sur l'équipement électrique du véhicule, dans les modes de veille et d'émission.

Contrôler la totalité de l'équipement électrique :

contact établi - moteur en marche - pendant un essai sur route à différentes vitesses.

Contrôler que les champs électromagnétiques générés dans l'habitacle du véhicule par l'émetteur installé ne dépassent pas les limites d'exposition humaine applicables.

Voir : Quatre roues motrices. 102

A

A/C

Voir : Contrat de licence d'utilisateur final. 73

ABS

Voir : Freins. 108

Accessoires

Voir : Recommandations pour les pièces de rechange. 8

Affichages d'informations. 69

Généralités 69

Affichages de l'heure et de la date de l'autoradio. 210

Affichages d'itinéraires. 197

Affichage carte. 197

Affichage de navigation. 197

Zoom carrefour. 197

Aide au démarrage en côte. 114

Principes de fonctionnement. 114

Alarme. 37

Principes de fonctionnement 37

Allumage automatique des phares.....46

Allume-cigares. 87

Antenne. 223

Antibrouillards. 47

Levier de commande. 47

Réglage. 47

Appendices 256

Appuis-tête. 84

Dépose de l'appui-tête. 84

Réglage de l'appui-tête. 84

À propos de ce manuel. 7

Armement de l'alarme. 38

Armement du système d'immobilisation du moteur. 36

Arrêt de la lecture de disque compact. 221

Assistance de lancement en côte (HLA)

Voir: Utilisation de l'aide au démarrage en côte............114

Avance/retour rapide. 217

B

Balayage des plages d'un disque compact. 218

Type 1. 218

Type 2. 218

Types 3, 4 et 5. 218

Barres de toit longitudinales et transversales. 128

Galerie de toit. 128

Batterie du véhicule. 167

Boîte à gants réfrigérée. 90

Boîte de vitesses manuelle. 102

Engagement de la marche arrêté............102

Boîte de vitesses

Voir : Transmission. 102

Bouclage des ceintures de sécurité....25

Boule de remorquage. 132 4x2. 132

4x2 (véhicules avec assiette de suspension accrue) et 4x4.133

Conduite sans remorque. 133

Entretien. 133

Bouton de gamme d'ondes. 212

Bouton de réglage du son. 212

Branchement d'un dispositif externe. 249

Connexion. 249

Branchement d'un dispositif externe - Véhicules avec: Bluetooth............250

Branchement d'un dispositif audio Bluetooth. 250

Bref aperçu. 9 Airbag.14

Aperçu de la planche de bord - conduite à droite. 9

Aperçu de la planche de bord - conduite à gauche. 10

Climatisation automatique. 13

Climatisation manuelle. 13

Indicateurs de direction. 14

Ravitaillement. 14

Réglage du volant. 12

Transmission manuelle. 14

Verrouillage et déverrouillage. 12

Buses d'aération

Voir: Ouies d'aération. 73

C

Câbles d'appoint

Voir: Démarrage du véhicule à l'aide de câbles volants. 167

Caméra de recul. 119

Activation de la caméra de rétrovision. 119

Désactivation de la caméra de rétrovision. 121

Utilisation de l'affichage. 120

Caméra de rétrovision 119

Principes de fonctionnement. 119

Carburant et ravitaillement. 96

Spécifications techniques. 100

Casiers de rangement. 89

Ceintures de sécurité Voir: Bouclage des ceintures de sécurité.....25

Cendrier. 87

Chaînes à neige Voir: Utilisation de chaînes à neige.175

Chargement des données de navigation. 192

Chargement des données d'aide à la navigation. 192

Chargement du véhicule. 125

Généralités. 125

Chauffage. Voir : Contrat de licence d'utilisateur final. 73

Clés codées. 36

Clés et télécommandes. 29

Clignotants. 49

Climatisation automatique. 76

Commande de distribution d'air. 77

Dégivrage et désembuage du pare-brise. 78

Mise à l'arrêt de la climatisation automatique. 79

Mise en marche et arrêt de la climatisation. 78

Refroidissement rapide de l'habitacle. 78

Régulation de température. 77

Soufflerie. 77

Ventilation en circuit fermé. 78

Climatisation. Voir : Contrat de licence d'utilisateur final. 73

Climatisation manuelle. 74

Commande de distribution d'air. 74

Réglages du système 75

Régulation de température. 74

Soufflerie. 74

Ventilation en circuit fermé. 74

Code antivol. 209

Combiné des instruments. 62

Commande automatique de volume 215

Commande de marche/arrêt. 212

Commande de mémorisation automatique. 213

Type 1. 214

Types 2, 3, 4 et 5. 214

Commande de mode descente (HDC) Voir: Utilisation du contrôle d'adhérence en descente. 110

Commande de recherche des stations. 212

Recherche automatique. 212

Recherche manuelle. 212

Réglage par balayage. 213

Commandes d'informations routières 214

Activation des bulletins d'informations routières. 214

Pour mettre fin à la diffusion des informations routières. 214

Volume des bulletins d'informations routières. 214

Commandes audio. 39

Mode. 39

SEEK (Recherche automatique) 39

Commandes d'éclairage. 45

Appel de phares. 45

Éclairage d'accompagnement. 46

Feux d'arrêt d'urgence 46

Feux de route et feux de croisement. 45

Feux de stationnement. 45

Lampes d'approche. 46

Positions de la commande d'éclairage. 45

Commandes de chauffage, ventilation et climatisation. 245

Climatisation. 245

Commandes de téléphone 227

Créer un répertoire. 243

Fonctions du téléphone. 241

Réglages principaux. 244

Télécommande. 227

Téléphone. 240

Commandes d'autoradio. 231

Appareil externe - Bluetooth. 239

Appareils externes - iPod. 237

Appareils externes - USB. 236

Autoradio. 233

Entrée auxiliaire. 236

Lecteur de CD. 231

Commande vocale. 40

Principes de fonctionnement. 230

Commutateur d'allumage. 92

Compatibilité électromagnétique......256

Conduite sur route inondée. 135

Conduire dans l'eau. 135

Configuration Bluetooth. 226

Conditions requises pour une connexion Bluetooth. 226

Gestion des téléphones. 226

Configuration de téléphone. 225

Catégories de répertoire. 225

Connexion par liaison bonding d'un autre téléphone Bluetooth. 226

Pour rendre actif un téléphone. 225

Répertoire. 225

Connectivité 248

Généralités 248

Connexion d'un iPod

Voir: Branchement d'un dispositif externe. 249

Voir: Branchement d'un dispositif externe - Véhicules avec: Bluetooth. 250

Connexion d'un lecteur MP3

Voir: Branchement d'un dispositif externe. 249

Voir: Branchement d'un dispositif externe - Véhicules avec: Bluetooth. 250

Conseils de conduite ABS

Voir: Interrupteur de coupure d'alimentation. 108

Conseils pour la conduite. 134

Consommation de carburant. 99

Consommation de carburant

Voir: Spécifications techniques. 100

Contacteur de démarrage

Voir : Commutateur d'allumage. 92

Contrat de licence d'utilisateur final....73

Principes de fonctionnement. 73

Contrôle d'huile

Voir : Contrôle de l'huile moteur. 158

Contrôle de l'adhérence en descente

(HDC) 110

Principes de fonctionnement. 110

Contrôle de l'huile moteur............158

Contrôle du niveau d'huile. 159

Faire l'appoint. 159

Contrôle de liquide de freins et

d'embrayage. 160

Contrôle de liquide de refroidissement

Voir : Contrôle du liquide de refroidissement. 159

Contrôle des balais d'essuie-glaces. 42

Contrôle du liquide de direction assistée. 160

Faire l'appoint. 160

Contrôle du liquide de refroidissement. 159

Contrôle du niveau de liquide de refroidissement. 159

Faire l'appoint. 159

Contrôle du liquide lave-glace. 162

Convertisseur catalytique. 97

Conduite avec convertisseur catalytique. 97

D

Démarrage assisté

Voir : Démarrage du véhicule à l'aide de câbles volants. 167

Démarrage assisté

Voir : Démarrage du véhicule à l'aide de câbles volants. 167

Démarrage d'un moteur à essence......92

Moteur froid ou chaud. 92

Moteur noyé. 93

Régime de ralenti du moteur après le démarrage. 93

Démarrage d'un moteur diesel. 93

Moteur froid ou chaud. 93

Démarrage du véhicule à l'aide de câbles volants. 167 Démarrage du moteur. 167 Principes de fonctionnement. 116 Raccordement des câbles de démarrage. 167 Démarrage et arrêt du moteur. 92 Généralités 92 Démarrage rapide de la navigation......188 Véhicules avec système d'aide à la navigation SD. 188 Dépannage. 149 Dépistage des pannes audio. 224 Désactivation du coussin gonflable passager............27 Activation de l'airbag passager. 27 Désactivation de l'airbag passager............27 Pose d'un commutateur de désactivation de l'airbag passager. 27 Désarmement de l'alarme. 38 Désarmement du système d'immobilisation du moteur............36 Différentiel de verrouillage électronique. 103 Diffusions de nouvelles. 215 Dispositifs d'aide au stationnement. 137 DPF Voir: Filtre à particules diesel. 94

E

Éclairage. 45 Éclairage intérieur. 49 Plafonnier. 49 Spots de lecture. 50 Emplacement des boîtes à fusibles. 139 Boîte à fusibles de l'habitacle. 139 Boîte à fusibles du compartiment moteur. 140 Entretien des pneus. 175 Entretien du système audio. 223 Entretien 150 Généralités 150 Spécifications techniques 162 Essuie/lave-glaces Voir: Essuie-glaces/lave-glaces. 41

Essuie-glace à activation automatique. 41 Essuie-glaces/lave-glaces. 41 Essuie-glaces de pare-brise. 41 Balayage intermittent. 41

F

Feux arrière de brouillard. 47 Feux de brouillard - arrière Voir : Feux arrière de brouillard. 47 Feux de détresse 49 Filtre à particules diesel. 94 Régénération. 94 Fixations de retenue de charge. 125

Anneaux défile-corde. 125 Cadre de renfort. 128 Points de fixation. 126

Fonction de coupure d'alimentation Voir : Antibrouillards. 47 Fonctionnement de l'autoradio. 212 Fonctions de comport 87 Fonction TMC. 199 Principes de fonctionnement. 199 Frein de stationnement. 108 Frein de stationnement Voir: Frein de stationnement. 108 Freins. 108 Principes de fonctionnement. 108 Fréquences de substitution. 215 Fusibles. 139

G

Généralités concernant la conduite............134 Véhicules à moteur diesel............134 Glossaire des symboles. 7 Symboles sur votre véhicule. 7 Symboles utilisés dans ce document. 7

H

Hayon. 125

HDC

Voir: Contrôle de l'adhérence en descente (HDC) 110

Voir : Utilisation du contrôle d'adhérence en descente............110

HLA

Voir:Aide au démarrage en côte. 114

HLA

Voir: Utilisation de l'aide au démarrage en côte............114

Homologations de types. 256

RX-42 - déclaration de conformité............256

1

Identification du véhicule.177

Informations générales sur les fréquences radio. 29

Informations importantes concernant le système audio. 201

Étiquettes de disque. 201

Étiquettes des autoradios. 201

Instruments. 62

Jauge de carburant. 62

Thermomètre de température d'eau. 62

Interrupteur de coupure d'alimentation. 108

Introduction à la navigation. 186

Généralités. 186

Introduction au système audio. 201

Introduction. 7

iPod Voir : Utilisation d'un iPod 252

J

Jantes et pneus. 169

Généralités 169

Spécifications techniques. 176

Jauge de niveau d'huile moteur - 2.2L Duratorq-TDCi (Puma) Diesel/3.2L Duratorq-TDCi (Puma) Diesel............158

Jauge de niveau d'huile moteur - 2.5L Duratec-HE (122kW/165ch) - MI4............158

L

Lavage de l'extérieur du véhicule

Voir: Nettoyage de l'extérieur. 165

Voir: Nettoyage de l'extérieur. 165

Lave-glaces de pare-brise. 42

Lecteur de disque compact. 217

Lecture aléatoire 217

Type 1. 217

Type 2. 217

Types 3, 4 et 5. 217

Lecture de disque compact. 217

Lecture de fichiers MP3............218

Format ISO 9660. 219

Formats de fichiers. 219

ID3 Tag Version 2. 220

Lecture d'un disque Multi session. 219

Multisession. 219

Navigation MP3. 220

Ordre de lecture des fichiers MP3. 220

Lève-vitres électriques. 58

Commutateur de sécurité des vitres arrière. 59

Commutateurs des portes passagers avant et arrière. 58

Contacteurs de porte conducteur (Cabine double). 58

Contacteurs de porte conducteur (Cabine simple et approfondie). 58

Fonction anti-pincement (véhicules avec GO/GC uniquement). 60

Fonction d'ouverture et de fermeture globale (GO/GC) (le cas échéant). 59

Mode sécurité. 59

Ouverture et fermeture automatique des vitres. 58

Réinitialisation de la mémoire des lève-vitres électriques. 59

Index

M

Menu des options d'itinéraire. 196

Autoroute. 196

Conduite. 196

Dynamique. 196

Ferry. 197

Itinéraire. 196

Péage. 197

Réglages Éco. 196

Routes secondaires. 197

Vignette. 197

Menus de l'autoradio. 215

Mise à l'arrêt du moteur. 95

Véhicules avec turbocompresseur. 95

Mises à jour de la cartographie. 200

Mode régional 216

Montre de bord. 87

N

Nettoyage de l'extérieur. 165

Nettoyage de la lunette arrière. 165

Nettoyage des garnitures chromées. 165

Nettoyage des phares. 165

Nettoyage des roues en alliage. 165

Protection de la peinture de la carrosserie. 166

Nettoyage de l'intérieur. 166

Ceintures de sécurité 166

Écrans de combiné des instruments, écrans à affichage à cristaux liquides (LCD) et écrans radio. 166

Lunette arrière 166

Nettoyage du véhicule 165

Numéro de châssis du véhicule 177

Options d'affichage MP3 221

Options d'affichage du texte de CD 221

Ordinateur de bord

Voir : Affichages d'informations 69

Ordinateur de bord 69

Les commandes 69

Ouïes d'aération 73

Ouverture et fermeture du capot 151 Fermeture du capot 151 Ouverture du capot moteur 151 Ouverture et fermeture globales 34 Fermeture générale 34 Ouverture générale 34

Performance réduite du moteur 134 Pile de télécommande Voir : Remplacement de la pile de la télécommande 30 Plaque d'identification du véhicule 177 Pneus hiver Voir : Utilisation de pneus hiver 175 Pneus Voir : Jantes et pneus 169 Points de branchement de batterie 168 Points de remorquage 149 149 Points d'alimentation auxiliaire 88 Points d'ancrage ISOFIX 20 Fixation d'un dispositif de retenue avec ancrage supérieur 20 Porte-charge Voir : Barres de toit longitudinales et transversales 128 Porte-gobelets 88 Porte-gobelets arrière 89 Porte-gobelets avant 88 Porte-verre 89 Port USB 90 Positionnement du siège de sécurité enfant 17 Précautions de sécurité 96 Précautions nécessaires par temps froid 134 Présentation de l'autoradio 202 Pressions de gonflage Voir : Spécifications techniques 176 Prise d'entrée auxiliaire (AUX IN) 222 Prise d'entrée auxiliaire 90

Programmation de la télécommande 29

Programmation d'une télécommande neuve. 29

Programmation de la clé supplémentaire. 30

Reprogrammation de la fonction de déverrouillage. 29

Programmation de la télécommande Voir: Programmation de la télécommande. 29

Programme de stabilité électronique 112 Principes de fonctionnement 112

Protection des occupants. 23 Principes de fonctionnement. 23

Qualité du carburant - Diesel. 96 Stockage à long terme. 96

Qualité du carburant - Essence. 96

Quantités et spécifications. 178 Spécifications techniques. 178

Quatre roues motrices. 102 Deux roues motrices, gamme haute (2H). 102

Passage entre 2H et 4H. 103

Passage entre 2H et 4L. 103

Passage entre 4H et 4L. 103

Transmission intégrale, gamme basse (4L) 102

Transmission intégrale, gamme haute (4H) 102

Rappel de bouclage de ceinture de sécurité. 26 Désactivation du rappel de bouclage de ceinture. 26

Ravitaillement 99

Recommandations pour les pièces de rechange 8

Réglage de l'intensité d'éclairage du combiné des instruments. 87

Réglage de l'horloge de l'autoradio. 210

Changement de l'heure. 210

Réglage de l'heure exacte. 211

Réglage du volant. 39

Réglage en hauteur des ceintures de sécurité. 26

Réglage en hauteur du faisceau des projecteurs. 48

Réglages du système. 193 Réglage de la montre de bord. 195 Réglages audio. 194

Structure de menu - Afficheur multifonction - Tous les véhicules. 194

Structure de menu - Afficheur multifonction - Véhicules avec système d'aide à la navigation. 193

Réglages personnalisés. 72 Réglage de la langue. 72 Unités de mesure. 72

Régulateur de vitesse............122 Principes de fonctionnement............122

Régulateur de vitesse Voir: Régulateur de vitesse 122 Voir: Utilisation du régulateur de vitesse 122

Remorquage du véhicule sur ses quatre roues. 149 Tous les véhicules. 149

Véhicules avec transmission automatique. 149

Remorquage. 130

Remplacement d'une ampoule.50 Éclairage de plaque d'immatriculation.53

Feux arrêté. 52

Feux de position et clignotants avant.51

Feux de route et feux de croisement.50

Lampes de rétroviseurs extérieurs. 52 Plafonnier. 54

Projecteurs antibrouillard.51

Répéteurs latéraux. 52

Spots de lecture avant. 54

Troisième feu stop central. 55

Remplacement d'une roue. 169

Cric du véhicule. 169

Dépose d'une roue. 173

Écrous de roue antivol. 169

Points de levage du véhicule. 172

Pose d'une roue. 174

Rangement de la roue. 175

Roue de secours. 171

Remplacement d'un fusible. 140

Remplacement de la pile de la télécommande. 30

Remplacement des balais d'essuie-glaces. 43

Balais d'essuie-glaces de pare-brise. 43

Remplacement d'ampoule. Voir : Remplacement d'une ampoule. 50

Réparation des dégâts mineurs de peinture. 166

Répartition des plages du disque compact. 218

Type 1. 218

Type 2. 218

Types 3, 4 et 5. 218

Rétroviseurs extérieurs à réglage électrique. 60

Rétroviseurs rabattables électriques......61

Rétroviseurs extérieurs. 60

Rétroviseurs rabattables manuels. 60

Rétroviseurs Voir: Vitres chauffantes et rétroviseurs chauffants. 79

Voir: Vitres et rétroviseurs. 58

Rodage. 134

Freins et embrayage. 134

Moteur. 134

Pneus. 134

S

S'asseoir dans la position correcte......80

Sécurité des enfants. 16

Sécurité du système audio. 209

Sécurité routière 186 Informations relatives à la sécurité 187

Sécurités enfants. 22

Côté droit 22

Côté gauche. 22

Sélection d'une plage musicale. 217

Types 2, 3, 4 et 5. 217

Types 3, 4 et 5. 217

Serrure de capot Voir: Ouverture et fermeture du capot......151

Serrures. 31

Sièges arrière. 85 Accoudoir de siège arrière. 86

Rabattage du dossier de siège arrière - Cabine double. 85

Rabattement du coussin de siège arrière. 85

Sièges avant. 80

Avance et recul des sièges (sièges à commande électrique). 83

Avance et recul des sièges (sièges à commande manuelle). 81

Inclinaison du siège (sièges à commande électrique). 84

Rabattre le dossier de siège (Banquette - Cabine simple). 83

Réglage de l'inclinaison du dossier de siège (sièges à commande électrique). 84

Réglage de l'inclinaison du dossier de siège (sièges à commande manuelle). 82

Réglage de la hauteur du siège conducteur (sièges à commande électrique). 83

Réglage de la hauteur du siège conducteur (sièges à commande manuelle). 81

Réglage du support lombaire. 81

Sièges chauffants. 86

Sièges de sécurité infant. 16

Dispositifs de retenue pour enfants pour les différentes catégories de poids. 16

Sièges réhausseurs. 21

Rehausseur (groupe 2). 21

Rehausseur (groupe 3). 22

Sièges. 80

Signaux sonores et indicateurs. 66

Avertissement d'absence de verrouillage. 68

Avertissement d'alarme. 67

Avertissement de bas niveau du liquide lave-glace. 68

Avertissement de porte ouverte. 66

Avertissement de secours des dispositifs de retenue. 67

Avertissement des indicateurs de direction. 67

Avertissement de vitesse excessive. 67

Avertissement du frein de stationnement. 67

Avertissement sonore de clé dans le commutateur d'allumage. 67

Clignotant. 67

Éclairage d'accompagnement. 67

Feu de stationnement d'un côté. 67

Rappel de bouclage de ceinture. 67

Signal d'avertissement de bas niveau de carburant. 67

Signal de phares allumés. 66

Témoin de position autre que Stationnement. 66

Voir: Quantités et spécifications. 178

Symboles d'avertissement de la batterie. 168

Câbles de batterie. 168

Système d'aide au stationnement - Véhicules avec: Système d'aide au stationnement arrêté............116

Système d'immobilisation. 36

Principes de fonctionnement. 36

Système d'immobilisation Voir: Système d'immobilisation. 36

Système d'aide à la navigation. 196

T

Tableau de spécifications des ampoules. 56

Tableau de spécifications des fusibles. 141

Boîte à fusibles de l'habitacle. 146

Boîte à fusibles du compartiment moteur............141

Tapis de sol. 91

Téléphone 225

Généralités. 225

Téléphone Voir : Utilisation du téléphone............227

Témoins d'avertissement et indicateurs. 62

DPF (filtre à particules) 65

Indicateurs de direction. 65

Régulateur de vitesse. 66

Témoin ABS. 63

Témoin d'airbags. 63

Témoin d'allumage. 63

Témoin d'avertissement de verglas/gel 65

Témoin d'eau dans carburant (moteur diesel uniquement). 65

Témoin de bas niveau de carburant. 63

Témoin de bas niveau de liquide lave-glace 65

Témoin de bougies de préchauffage - Pour véhicules diesel. 65

Témoin de ceinture de sécurité. 66

Témoin de changement de vitesse (boîte manuelle uniquement). 66

Témoin de contrôle dynamique de stabilité (ESP). 63

Témoin de feu de brouillard arrière. 66

Témoin de feux de route. 66

Témoin de frein. 63

Témoin de phares. 66

Témoin de porte ouverte. 65

Témoin de pression d'huile. 64

Témoin de projecteurs antibrouillard. 66

Témoin de quatre roues motrices. 64

Témoin de quatre roues motrices gamme basse (4L). 65

Témoin de vidange d'huile (Diesel uniquement). 64

Témoin du différentiel de verrouillage électronique. 65

Témoin du système d'immobilisation du véhicule. 63

Témoins d'anomalie du moteur. 64

Touches de présélection des stations. 213

Traction d'une remorque. 130

Conduite du véhicule sur fortes pentes. 130 Module de barre d'attelage. 130 Spécifications techniques. 131 Traitement du signal numérique (DSP). 215 Égaliseur DSP. 215 Modification des paramètres DSP. 215 Occupation DSP. 215 Transmission automatique. 105 Bouton de déverrouillage d'urgence de la position Stationnement. 107 Conseils pour la conduite d'un véhicule à transmission automatique. 107 Modes de conduite. 107 Positions du levier de vitesse. 105 Transmission. 102 Trappe du réservoir de carburant. 97 Application du mastic. 99 Véhicule équipé du système sans bouchon. 98 Véhicules équipés du système de bouchon. 97 Triangle de signalisation. 137 Cabine allongée. 137 Cabine double. 138 Cabine simple. 137 Trousse de premiers secours. 137

USB

Voir : Utilisation d'un dispositif USB. 250

Utilisation de chaînes à neige. 175

Utilisation de la commande vocale. 230

Étiquette d'identification. 231

Fonctionnement du système. 230

Utilisation de la fonction TMC. 199

Avertissement de zone dangereuse (selon le pays). 199

Information routière. 199

Pour mettre fin à la diffusion des informations routières.

Utilisation des messages TMC.

Utilisation de l'aide au démarrage en côte............114 Activation du système. 114 Désactivation du système. 115 Utilisation de pneus hiver.175 Utilisation des ceintures de sécurité par les femmes enceintes. 26 Utilisation du contrôle d'adhérence en descente. 110 Sélection du HDC. 110 Utilisation du HDC. 110 Utilisation du programme de stabilité électronique. 113 Véhicules à 2 roues motrices.113 Véhicules à 4 roues motrices.113 Utilisation du régulateur de vitesse......122 Activation du régulateur de vitesse............122 Annulation de la vitesse réglée. 123 Désactivation du régulateur de vitesse. 124 Modification de la vitesse réglée............122 Réglage d'une vitesse. 122 Reprise de la vitesse réglée. 123 Utilisation du téléphone. 227 Mise en sourdine du microphone. 229 Pour changer de téléphone actif. 229 Pour passer un appel. 227 Pour recevoir un appel entrant. 228 Pour supprimer un téléphone connecté par liaison Bluetooth. 229 Recevoir un second appel entrant. 228 Utilisation d'un dispositif USB 250 Systèmes d'aide à la navigation SD. 251 USB. 250 Utilisation d'un iPod 252 Autoradio. 253 Systèmes d'aide à la navigation SD. 254

V

Ventilation

Voir : Contrat de licence d'utilisateur final. 73

Verrouillage et déverrouillage. 31

Fonction de protection contre les yeux d'enfants. 32

Mode de configuration du conducteur. 33

Verrouillage de chaque porte avec la clé. 33

Verrouillage et déverrouillage des portes à partir de l'intérieur. 32

Verrouillage et déverrouillage des portes avec la clé. 31

Verrouillage et déverrouillage des portes avec la télécommande. 31

Verrouillages électriques des portes Voir : Verrouillage et déverrouillage.31

Vidange du séparateur d'eau du filtre à carburant. 161

VIN Voir: Numéro de châssis du véhicule. 177

Vitres chauffantes et rétroviseurs chauffants. 79

Rétroviseurs extérieurs chauffants.........79

Vitres chauffantes. 79

Vitres coulissantes. 61

Vitres et rétroviseurs. 58

Volant de direction 39

Vue d'ensemble du bloc de commande du système d'aide à la navigation. 190

Véhicules avec système d'aide à la navigation SD. 191

Vue d'ensemble sous le capot - 2.2L Duratorq-TDCi (Puma) Diesel............154

Vue d'ensemble sous le capot - 2.5L Duratec-HE (122kW/165ch) - MI4....152

Vue d'ensemble sous le capot - 3.2L Duratorq-TDCi (Puma) Diesel............156
