Pinguino GentleJet PACAP120GENTLEJET - Climatiseur portable DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Capacité de refroidissement	12 000 BTU
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	43 x 44 x 76 cm
Poids	30 kg
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	65 dB(A)
Énergie classée	A
Entretien et nettoyage	Filtres lavables, réservoir d'eau à vider régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Protection contre la surchauffe, arrêt automatique
Accessoires inclus	Tuyau d'évacuation, télécommande
Compatibilités	Compatible avec fenêtres standard
Garantie	2 ans

FOIRE AUX QUESTIONS - Pinguino GentleJet PACAP120GENTLEJET DELONGHI

Comment installer le DELONGHI Pinguino GentleJet PACAP120GENTLEJET ?

Pour installer le climatiseur portable, placez-le près d'une fenêtre. Fixez le tuyau d'évacuation à l'appareil et à la fenêtre à l'aide du kit fourni. Assurez-vous que le tuyau est bien étanche et qu'il n'y a pas de fuites d'air.

Quelle est la capacité de refroidissement du DELONGHI Pinguino GentleJet PACAP120GENTLEJET ?

Le DELONGHI Pinguino GentleJet PACAP120GENTLEJET a une capacité de refroidissement de 12 000 BTU, ce qui le rend efficace pour les pièces jusqu'à environ 50 m², selon les conditions.

Comment nettoyer le filtre du climatiseur ?

Pour nettoyer le filtre, retirez-le de l'appareil, puis rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place. Il est recommandé de le nettoyer tous les mois pendant la saison d'utilisation.

Le climatiseur émet un bruit inhabituel, que faire ?

Si le climatiseur émet un bruit inhabituel, vérifiez que l'appareil est bien nivelé et stable. Assurez-vous également qu'il n'y a pas d'objets obstruant les ventilations. Si le problème persiste, contactez le service client.

Quelle est la consommation énergétique du DELONGHI Pinguino GentleJet PACAP120GENTLEJET ?

La consommation énergétique est de 1,2 kW en mode refroidissement, ce qui le rend relativement économe en énergie pour un climatiseur portable.

Comment régler la température sur le climatiseur ?

Utilisez le panneau de contrôle ou la télécommande pour régler la température souhaitée. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température selon vos préférences.

Est-ce que le DELONGHI Pinguino GentleJet PACAP120GENTLEJET peut être utilisé comme déshumidificateur ?

Oui, ce modèle dispose d'une fonction de déshumidification qui permet de réduire l'humidité ambiante tout en refroidissant l'air.

Comment stocker le climatiseur pendant l'hiver ?

Pour stocker le climatiseur, videz le réservoir d'eau, nettoyez le filtre, et rangez-le dans un endroit sec et frais. Il est conseillé de le couvrir pour éviter la poussière.

Le climatiseur ne refroidit pas, que faire ?

Vérifiez que le tuyau d'évacuation est correctement installé et qu'il n'est pas obstrué. Assurez-vous également que le filtre est propre et que l'appareil n'est pas en mode 'ventilation'. Si le problème persiste, consultez le service client.

Quelle est la garantie du DELONGHI Pinguino GentleJet PACAP120GENTLEJET ?

Le climatiseur est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques à votre achat.

MODE D'EMPLOI Pinguino GentleJet PACAP120GENTLEJET DELONGHI

Branchement électrique....5

Climatisation sans installation....5

Fenêtres coulissantes....6

Climatiseur avec installation....6

UTILISATION....7

Opération depuis le panneau de commande ....7

Description du panneau de commande ....7

Fonctionnement du panneau de commande....8

SÉLECTION DU Mode....8

Sélection de l'unité de température ....9

Fonctionnement par télécommande ....10

Utilisation de la télécommande....10

Description de la télécommande....10

Allumer/éteindre l'appareil ....11

Sélection des modes de fonctionnement....11

Sélection de la température ....11

Sélection du débit d'air....11

Réglage de la minuterie ....11

Fonction Eco Real Feel ....12

Fonction silencieux ....13

Fonction oscillation ....13

AUTO-DIAGNOSTIC....14

AUTO-DIAGNOSTIC (UNIQUEMENT POUR CERTAINS MODÈLES) 15

CONSEILS POUR L'UTILISATION CORRECTE 16

Nettoyage....16

Nettoyage de l'armoire 16

Nettoyage du filtre à air....16

Contrôle de début de saison ....17

Opérations de fin de saison....17

Caractéristiques techniques....17

Conditions limites....17

DÉPANNAGE 18

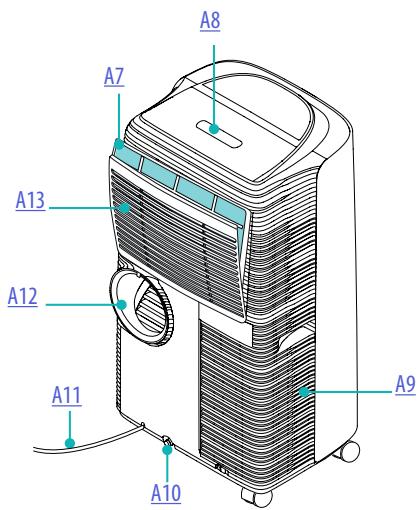

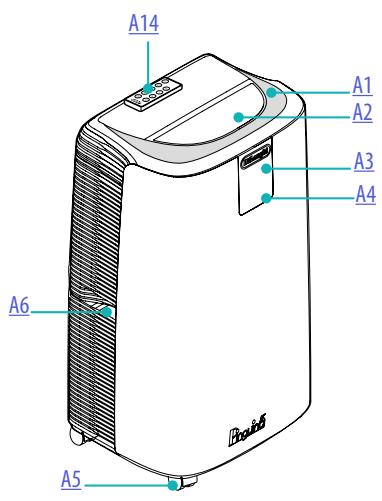

A14 A1 A2 A3 A4 A6 Baidu

A8 A7 A13 A12 A11 A9 A10

A1. Sortie d'air
A2. Volet de sortie d'air
A3. Récepteur de signal de la télécommande
A4. Panneau de commande
A5. Roulettes
A6. Poignées
A7. Filtre
A8. Boîtier de la télécommande
A9. Grille d'admission d'air
A10. Tuyau de drainage avec bouchon
A11. Cordon d'alimentation
A12. Logement du tuyau d'évacuation d'air
A13. Grille d'admission d'air
A14. Télécommande

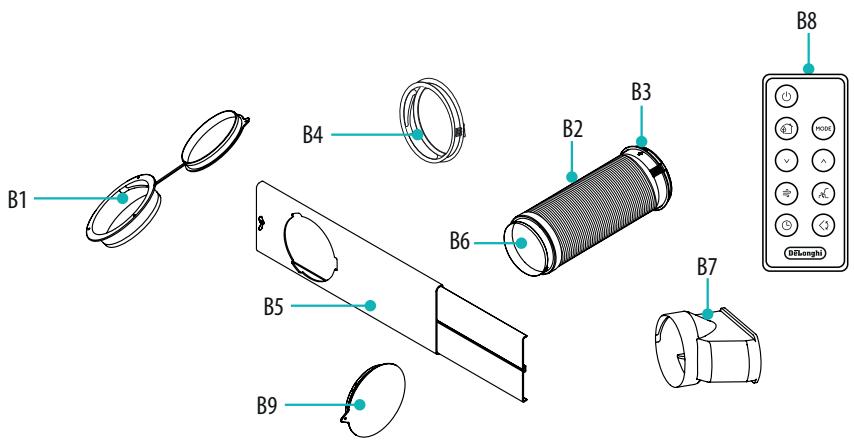

B1 B4 B2 B3 B6 B5 B7 B9 B8 (Offkang)

B1. Bride murale avec bouchon
B2. Tuyau d'évacuation d'air
B3. Adaptateur tuyau
B4. Adaptateur pour support fenêtre
B5. Support fenêtre avec écrou papillon
B6. Adaptateur pour montage mural/sortie fenêtre
B7. Sortie fenêtre
B8. Télécommande
B9. Bouchon support fenêtre

Branchement électrique

Avant le branchement au réseau, contrôler les éléments suivants :

• la tension du réseau est la même que celle indiquée sur la plaque signalétique à l'arrière de l'appareil ;
• la prise et la ligne électrique sont dimensionnées de façon à supporter la charge requise ;
• la prise est adaptée à la fiche, si ce n'est pas le cas, remplacer la prise ;
• la prise est branchée à un système de mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non respect de ces normes de prévention des accidents.

Le cordon d'alimentation ne doit être remplacé que par des techniciens spécialisés.

Remarque : Les instructions ci-dessous vous permettent de préparer le fonctionnement de votre climatiseur aussi efficacement que possible. Avant l'utilisation, assurez-vous que l'admission d'air et les grilles d'évacuation ne sont pas obstruées.

Remarque : Cet appareil est équipé d'un système d'auto-évaporation pour l'élimination de la condensation au cours du refroidissement et de la déshumidification.

En cas de fenêtre à battants, procéder comme suit :

• Placer le tuyau d'évacuation d'air (B2) dans son logement situé à l'arrière de l'appareil en veillant à aligner les deux flèches, comme illustré à la figure 1, afin de l'accrocher. Pour retirer le tuyau d'évacuation, le faire pivoter dans le sens des aiguilles d'une montre puis dans le sens inverse.
• Visser la sortie fenêtre (B7) et la placer à l'extérieur pour l'évacuation de l'air chaud (fig. 2).

FENÊTRE À GUILLOTINE DOUBLE

En cas de fenêtre à guillotine double, procéder comme suit :

• Insérer et verrouiller l'adaptateur pour support fenêtre (B4) dans la fente du support fenêtre (B5) (fig. 3)
• Placer le support fenêtre sur le rebord de fenêtre et l'étendre entièrement dans l'encadrement de la fenêtre (fig. 4).
• Fixer le support à l'aide de l'écrou papillon (fig. 5) (si le support fenêtre est trop large pour la fenêtre, le plastique peut être coupé avec une scie par un professionnel qualifié).
• Insérer le tuyau d'évacuation d'air (B2) dans l'adaptateur pour support fenêtre (B4) et le faire pivoter comme illustré à la fig. 6.
• Pour faciliter l'ajustement du tuyau d'évacuation d'air (B2) dans son logement situé à l'arrière de l'appareil, placer les languettes de l'adaptateur du tuyau (B6) dans un axe vertical et procéder comme illustré à la fig. 1.

Fenêtres coulissantes

L'écrou papillon de verrouillage permet également d'utiliser le support fenêtre pour les fenêtres coulissantes. Placer le support verticalement avec le trou dans la partie inférieure afin de faciliter l'installation du tuyau d'évacuation.

Climatiseur avec installation

• Placer le tuyau d'évacuation d'air (B2) dans son logement situé à l'arrière de l'appareil (fig. 1).
• Percer un trou de 150 mm dans un mur externe ou à travers un panneau de fenêtre. Respecter les distances, les dimensions et la hauteur du trou indiquées à la figure 7.

dans le panneau de fenêtre

dans la planche en bois d'une porte-fenêtre

Ø 150mm

dans le mur : il est recommandé d'isoler la section du mur par un système d'isolation adéquat.

• Placer la bride murale (B1) dans le trou.
• Placer le tuyau d'évacuation d'air (B2) dans la bride murale (B1) (fig. 8).
• Lorsque le tuyau (B2) n'est pas connecté, le trou percé peut être fermé avec le bouchon de la bride (B1).

Remarque : Étant donné que des outils spéciaux sont nécessaires à l'installation, il est recommandé d'avoir recours à du personnel spécialisé pour l'installation.

• Lors de l'installation du climatiseur, laisser une porte légèrement ouverte (1 cm) pour garantir l'aération et la pression correctes de la pièce.
• Le tuyau d'air doit être aussi court et droit que possible pour éviter les contraintes.

Opération depuis le panneau de commande

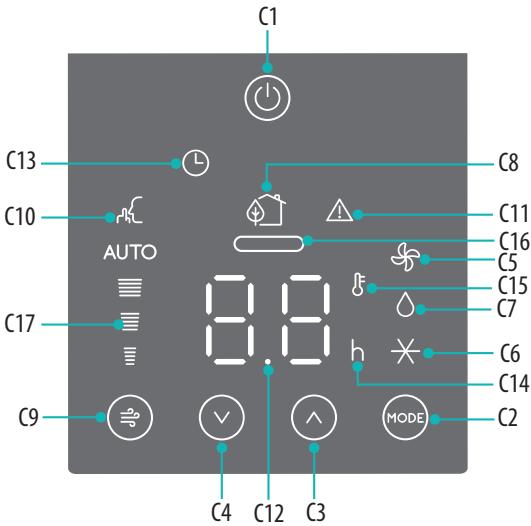

C1 C13 C10 AUTO C17 C9 C4 C12 C3 8.8 MODE h C8 C11 C16 C5 C15 C7 C6 C14 C2

Description du panneau de commande

C1. Touche ON/VEILLE (on/off)
C2. Touche de MODE
C3. Touche d'augmentation de la température
C4. Touche de diminution de la température
C5. Symbole du ventilateur
C6. Symbole de climatisation
C7. Symbole de déshumidification
C8. Symbole Eco Real Feel
C9. Touche vitesse ventilateur
C10. Symbole du silencieux
C11. Symbole d'alarme générale
C12. Valeurs de température définies, heure de démarrage/arrêt programmé
C13. Symbole Minuterie
C14. Indicateur des heures de la minuterie
C15. Indicateur de température
C16. Indicateur d'état Eco Real Feel
C17. Indicateur de vitesse du ventilateur sélectionné

Fonctionnement du panneau de commande

Allumer et éteindre l'appareil

Insérer la fiche dans la prise. Deux lignes s'affichent à l'écran, indiquant que l'appareil est en veille.

Appuyer sur la touche ⏻ (C1) pour allumer l'appareil.

Lorsque l'appareil s'allume, la dernière fonction définie avant son arrêt est activée.

Pour éteindre l'appareil, appuyer sur la touche ⏻.

Remarque : Si l'activité ne continue par après l'allumage, la lumière de l'affichage faiblit au bout de quelques minutes pour réduire la consommation d'énergie.

Remarque : Ne jamais éteindre le climatiseur en extrayant simplement la fiche. Appuyer sur la touche ⏻ pour mettre le climatiseur en veille et attendre quelques minutes avant d'extraire la fiche. Ainsi, l'appareil peut procéder aux contrôles d'état de fonctionnement.

SÉLECTION DU Mode

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que la fonction souhaitée soit sélectionnée.

\* Mode climatisation

Convient à un temps chaud et humide, lorsque la pièce doit être à la fois refroidie et déshumidifiée.

Pour le réglage correct de ce mode :

- Appuyer plusieurs fois sur la touche MODE (C2) jusqu'à ce que le symbole de climatisation ✕ s'affiche. Attendre quelques secondes que la commande soit acquise. La température souhaitée s'affiche.

- Pour modifier la température à atteindre, appuyer sur la touche ∧ (C3) ou ∨ (C4).

- Sélectionner la vitesse du ventilateur souhaitée en appuyant sur la touche ≈ (C9).

Les débits d'air disponibles sont les suivants :

Débit d'air minimum : lorsque l'on souhaite un fonctionnement extrêmement silencieux.

Débit d'air moyen : lorsque l'on souhaite un niveau de bruit faible tout en ayant un bon niveau de confort.

Débit d'air maximum : pour atteindre la température souhaitée dès que possible.

Auto : L'appareil choisit automatiquement la meilleure vitesse du ventilateur en fonction de la température sélectionnée et des conditions ambiantes.

Les températures idéales pendant l'été sont comprises entre 24 et 27 °C. Il est toutefois déconseillé de régler une température nettement plus basse que la température externe.

Mode déshumidification

Idéal pour réduire l'humidité dans la pièce (printemps et automne, pièces humides, périodes pluvieuses, etc.). Pour ce type d'utilisation, l'appareil doit être réglé comme pour le mode climatisation. À savoir, le tuyau d'évacuation d'air (B2) doit être raccordé à l'appareil pour permettre l'évacuation vers l'extérieur de l'humidité.

Pour le réglage correct de ce mode :

• Toucher plusieurs fois la touche MODE (C2) jusqu'à l'affichage du ◇ symbole de déshumidification. Attendre quelques secondes que la commande soit acquise.
  • L'appareil choisit automatiquement le meilleur débit d'air.

Mode ventilateur

Lors de l'utilisation de ce mode, le tuyau d'évacuation d'air (B2) ne doit pas être raccordé à l'appareil.

Pour le réglage correct de ce mode :

• Toucher plusieurs fois la touche MODE (C2) jusqu'à l'affichage du symbole du ventilateur. Attendre quelques secondes que la commande soit acquise.
• Sélectionner la vitesse du ventilateur souhaitée en appuyant sur la touche ≈ (C9).

Les débits d'air disponibles sont les suivants :

Débit d'air minimum : lorsque l'on souhaite un fonctionnement extrêmement silencieux.

Débit d'air moyen : lorsque l'on souhaite un niveau de bruit faible tout en ayant un bon niveau de confort.

Débit d'air maximum : pour le maximum de la performance.

Sélection de l'unité de température

La température peut être affichée en °C ou en °F.

Pour modifier l'unité de température, appuyer simultanément pendant dix secondes sur les touches d'augmentation ∧ (C3) et de diminution ∨ (C4).

Fonctionnement par télécommande Insertion ou remplacement des piles

• Retirer le couvercle à l'arrière de la télécommande ;
- Insérer ou remplacer les piles par deux piles LR03 'AAA' 1,5 V neuves, (pour une insertion correcte, voir les indications à l'intérieur du boîtier des piles) (fig. 9) ;
• Remettre le couvercle en place.

Remarque : Si la télécommande est remplacée ou éliminée, les piles doivent être retirées et éliminées conformément aux réglementations en vigueur car elles peuvent nuire à l'environnement. Ne pas mélanger les piles usagées avec les piles neuves.

Ne pas mélanger les piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium). Ne pas jeter les piles dans le feu. Les piles peuvent exploser ou couler. Si la télécommande n'est pas utilisée pendant un certain temps, retirer les piles.

Utilisation de la télécommande

• Pointer la télécommande sur le récepteur (A11) situé sur le climatiseur. La télécommande ne doit pas se trouver à plus de 7 mètres de l'appareil (sans obstacles entre la télécommande et le récepteur).
• Manipuler délicatement la télécommande. Ne pas la faire tomber, ni l'exposer à la lumière directe du soleil ou à des sources de chaleur.

Remarque : La télécommande peut être rangée dans le compartiment prévu à cet effet (A12).

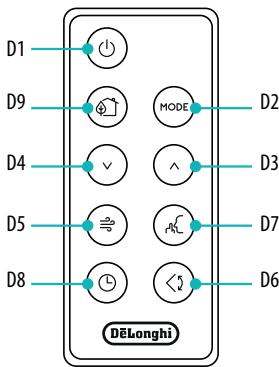

D1 D9 MODE D2 D4 ^ D3 D5 A D7 D8 D6 DELonghi

Description de la télécommande

D1. Bouton ON/VEILLE
D2. Bouton de MODE
D3. Bouton d'augmentation
D4. Bouton de diminution
D5. Bouton de débit d'air
D6. Bouton d'oscillation
D7. Bouton de silencieux
D8. Bouton de minuterie
D9. Bouton Eco Real Feel

Allumer/éteindre l'appareil

• Brancher à la prise.
• Appuyer sur le bouton ⏻ (D1), lorsqu'il s'allume, le climatiseur démarre le fonctionnement de la même manière que lorsqu'il a été éteint.
  • Pour éteindre l'appareil, appuyer sur le bouton ⏻ (D1).

Remarque : Ne jamais éteindre l'appareil en retirant la fiche.

Toujours l'éteindre en appuyant sur le bouton ⏻ et attendre quelques minutes avant de retirer la fiche. De cette façon, l'appareil pourra effectuer les contrôles standard.

Sélection des modes de fonctionnement

Pour sélectionner le mode de fonctionnement souhaité, appuyer plusieurs fois sur le bouton de MODE (D2) jusqu'à ce que la fonction souhaitée soit sélectionnée.

La plupart des commandes disponibles sur la télécommande correspondent à celles du panneau de commande de l'appareil.

Sélection de la température

En mode climatiseur, appuyer sur les boutons ∧ (D3) et ∨ (D4) pour augmenter/diminuer/augmenter la température souhaitée.

Sélection du débit d'air

En modes climatiseur et ventilateur, appuyer sur le bouton ⇌ (D5) pour diminuer/augmenter le débit d'air souhaité.

Réglage de la minuterie

La minuterie permet le démarrage ou l'arrêt retardé de l'appareil. Cette fonction prévient le gaspillage d'électricité en optimisant les périodes de fonctionnement.

Programmation de l'arrêt retardé

• L'arrêt retardé peut être programmé lorsque l'appareil est allumé, quel que soit le mode de fonctionnement.
• Appuyer sur le bouton Ⓛ minuterie (D8), le symbole de la minuterie (C13) et les heures (C14) s'allument.
• Appuyer sur les boutons ∧ (D3) et ∨ (D4) jusqu'à ce que le nombre d'heures souhaité à l'arrêt s'affiche à l'écran.

Quelques secondes après le réglage de la minuterie, celui-ci est acquis, l'écran affiche le mode de fonctionnement et le symbole de la minuterie reste allumé.

Une fois le temps défini écoulé, le climatiseur se met en veille. Pour supprimer le programme de la minuterie, appuyer deux fois sur le bouton ⏻ de minuterie (D8). Le symbole de la minuterie (C13) s'éteint.

Remarque : Une fois la minuterie activée, par une seule pression sur le bouton de minuterie, les heures restantes à l'arrêt s'affichent.

Programmation du démarrage retardé

• Brancher l'appareil et le régler sur veille.
• Appuyer sur le bouton Ⓛ minuterie (D8), le symbole de la minuterie (C13) et les heures (C14) s'allument.
• Appuyer sur les boutons ∧ (D3) et ∨ (D4) jusqu'à ce que le nombre d'heures souhaité au démarrage ne s'affiche. Le démarrage peut être programmé n'importe quand dans les 24 heures qui suivent.

Quelques secondes après le réglage de la minuterie, celui-ci est acquis, l'écran affiche le mode de fonctionnement et le symbole de la minuterie reste allumé. Une fois le temps défini écoulé, l'appareil se met en marche dans le même mode de fonctionnement précédemment défini.

Pour supprimer le programme de la minuterie, appuyer deux fois sur le bouton de minuterie (D8).

Le symbole de la minuterie (C13) s'éteint.

Remarque : Une fois la minuterie activée, par une seule pression sur le bouton de minuterie, les heures restantes au démarrage s'affichent.

Fonction Eco Real Feel

Eco Real Feel est une technologie innovante De'Longhi qui fonctionne simultanément sur la réduction de la température et le contrôle de l'humidité, garantissant un niveau de confort maximum. Pendant le fonctionnement, les systèmes traditionnels peuvent atteindre des conditions de confort optimal, mais sans les garantir dans le temps. Avec Eco Real Feel, une fois le confort optimal atteint, le modèle PAC module automatiquement l'action du compresseur et le débit d'air, pour la rendre constante au cours du temps.

Pour activer la fonction, appuyer sur le bouton Eco Real Feel (D9). Le symbole Eco Real Feel (C8) s'affiche.

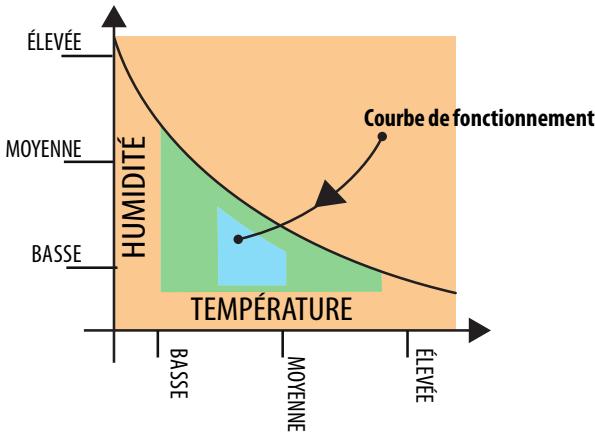

Au bout d'environ 1 minute, le voyant ECO REAL FEEL (C16) s'allume. Il change de couleur à mesure que le niveau de confort optimal se rapproche (voir graphique ci-dessous).

VOYANT ORANGE : Les conditions de la pièce sont loin du niveau optimal.

VOYANT VERT : Considéré par la plupart des personnes comme de bonnes conditions ambiantes, proche du niveau optimal.

VOYANT BLEU : Niveau de confort optimal.

• La sensation de bien-être est une condition subjective. Par conséquent, les mêmes conditions ambiantes peuvent être jugées différemment par différentes personnes.
• Dans des conditions particulièrement difficiles (pièce très grande, température ou humidité externe élevée, pièce mal isolée, de nombreuses personnes ou forte charge thermique dans la pièce, forte exposition au soleil, etc.), cet appareil peut ne pas atteindre le niveau de confort optimal.

Fonction silencieux

L'activation de cette fonction (disponible uniquement dans le mode climatisation) permet de réduire le bruit du fonctionnement. Pour l'activer, appuyer sur le bouton de silencieux (D7) sur la télécommande. Le symbole correspondant (C10) s'affiche à l'écran.

<2 Fonction oscillation

Le bouton d'oscillation (D6) active et désactive la fonction d'oscillation. Lorsque le ventilateur interne est en marche, la fonction d'oscillation distribue l'air régulièrement dans la pièce en faisant bouger le volet en alternance vers l'avant et vers l'arrière. Si l'on appuie une autre fois sur ce bouton, le volet est bloqué dans sa position actuelle.

REMARQUE : Si le ventilateur n'est pas en marche, la fonction d'oscillation ne peut être activée. Afin d'éviter d'endommager les mécanismes internes, le volet ne doit pas être manipulé manuellement.

L'appareil est équipé d'un système d'auto-diagnostic en mesure d'identifier certains avertissements/dysfonctionnements. Les messages d'erreur s'affichent sur l'écran de l'appareil.

SI ... EST AFFICHÉ,	SI ... EST AFFICHÉ,	SI ... EST AFFICHÉ,	SI ... EST AFFICHÉ,	SI ... EST AFFICHÉ,	SI ... EST AFFICHÉ,
« Basse Température » (Prévention du givre)	« Basse humidité »	« Haut Niveau » (Bac interne plein) et alarme générale	Défaut 1 et alarme générale	Défaut 2 et alarme générale	« Défaut de la Sonde » (Sonde endommagée) et alarme générale
..QUE FAIRE ?	..QUE FAIRE ?	..QUE FAIRE ?	..QUE FAIRE ?	..QUE FAIRE ?	..QUE FAIRE ?
L'appareil est équipé d'un dispositif de protection contre le givre pour éviter une formation de glace excessive. L'appareil redémarre automatiquement à la fin du processus de dégivrage.	Ce message ne s'affiche qu'avec la fonction Eco Real Feel, pour indiquer que le niveau d'humidité de la pièce est extrêmement bas. Pour reprendre le fonctionnement, placer l'unité dans un mode autre que la fonction Eco Real Feel.	Vider le réservoir de sécurité interne selon les instructions de la section « Opérations de fin de saison ».	Si ce message s'affiche, consulter le centre d'assistance agréé le plus proche.	Si ce message s'affiche, consulter le centre d'assistance agréé le plus proche.	Si ce message s'affiche, consulter le centre d'assistance agréé le plus proche.

L'appareil est équipé d'un système d'auto-diagnostic en mesure d'identifier certains avertissements/dysfonctionnements. Les messages d'erreur s'affichent sur l'écran de l'appareil.

SI ...EST AFFICHÉ,	SI ...EST AFFICHÉ,	SI ...EST AFFICHÉ,	SI ...EST AFFICHÉ,
Anomalie dans les performances de l'appareil	Anomalie dans les performances de l'appareil et alarme générale	« Température compresseur » très élevée	« Température compresseur » très élevée et alarme générale
..QUE FAIRE ?	..QUE FAIRE ?	..QUE FAIRE ?	..QUE FAIRE ?
Lorsque ce message s'affiche en clignotant, l'appareil procède à un contrôle et à certains cycles de fonctions, après quoi cette alarme disparaît.	Lorsque ce message s'affiche de manière fixe, consulter le centre d'assistance agréé le plus proche. Pour réinitialiser l'alarme, l'unité doit être débranchée, puis rebranchée.	Lorsque ce message s'affiche en clignotant, le débit d'air est temporairement forcé au maximum, puis il devrait revenir aux valeurs correctes.	Lorsque ce message s'affiche de manière fixe, le dispositif de protection s'est déclenché pour éviter une surchauffe du compresseur. Pour réinitialiser l'alarme, l'unité doit être débranchée, puis rebranchée.

Pour garantir des résultats optimaux de la part de votre climatiseur, respectez ces recommandations :

• fermer les fenêtres et les portes dans la pièce à climatiser. Lors de l'utilisation du climatiseur avec installation, une porte devrait être laissée légèrement ouverte (1 cm) pour garantir une bonne aération.
• Ne jamais utiliser l'appareil dans des pièces très humides (par exemple, buanderie).
• Protéger la pièce de l'exposition directe au soleil en fermant partiellement les rideaux et/ou les stores, pour un fonctionnement plus économique de l'appareil.
  • Ne jamais utiliser l'appareil à l'extérieur.
  • S'assurer qu'aucune source de chaleur ne se trouve dans la pièce.
  • S'assurer que le climatiseur est posé sur une surface plane.
  • Ne pas couvrir l'appareil (fig. 10).
• Ne jamais poser d'objets quels qu'ils soient sur le climatiseur.
• Ne jamais obstruer l'admission d'air ou le volet d'évacuation.
• Ne jamais soulever l'appareil par le convoyeur de sortie d'air, utiliser les poignées (fig. 11).

Nettoyage

Avant le nettoyage ou l'entretien, arrêter l'appareil en appuyant sur le bouton ⏻, puis le débrancher de la prise.

Nettoyage de l'armoire

Nettoyer l'appareil avec un chiffon légèrement humide, puis l'essuyer avec un chiffon sec. Pour des raisons de sécurité ne jamais laver le climatiseur sous l'eau.

Attention ! Ne jamais nettoyer l'appareil avec de l'essence, de l'alcool, ou des solvants. Ne jamais vaporiser d'insecticide liquide ou produits similaires.

Nettoyage du filtre à air

Le filtre capture la poussière et les pollens.

Si le filtre est sale, la circulation d'air est compromise et l'efficacité de l'appareil diminue. Il est par conséquent recommandé de nettoyer le filtre régulièrement. La fréquence dépend de la durée et des conditions de fonctionnement. Si l'unité est utilisée de manière constante ou systématique, il est recommandé de nettoyer le filtre une fois par semaine. Le filtre est logé dans la grille d'admission. Pour nettoyer le filtre, l'extraire comme illustré à la fig. 12. Utiliser un aspirateur pour éliminer la poussière accumulée sur le filtre. Si celui-ci est très sale, le plonger dans l'eau tiède et le rincer plusieurs fois. La température de l'eau ne doit jamais dépasser 40 °C.

Après le nettoyage du filtre, le laisser sécher complètement avant de le remettre en place.

Contrôle de début de saison

S'assurer que le cordon d'alimentation et la fiche sont en bon état et que le système de mise à la terre est efficace. Suivre précisément les instructions d'installation.

Opérations de fin de saison

Lors du rangement de l'appareil, il est recommandé de drainer toute l'eau du circuit : retirer le bouchon externe (A10) en le dévissant dans le sens inverse des aiguilles d'une montre (fig. 13) et faire s'écouler l'eau dans un récipient.

Lorsque l'appareil est vide, remettre les bouchons en place.

Nettoyer le filtre et le sécher soigneusement avant de le remettre en place.

Caractéristiques techniques

Tension d'alimentation voir l'étiquette signalétique

Puissance absorbée max

pendant la climatisation "

Liquide de refroidissement "

Capacité de refroidissement "

Conditions limites

Température de la pièce pour la climatisation entre 18 °C et 35 °C

Le transport, le remplissage, le nettoyage, la récupération et l'élimination du liquide de refroidissement doivent être effectués par un centre d'assistance technique exclusivement désigné par le fabricant.

L'appareil doit être éliminé par un centre spécialisé exclusivement désigné par le fabricant.

Attention! POUR ÉVITER D'ENDOMMAGER L'UNITÉ :

NE JAMAIS TRANSPORTER OU RETOURNER L'APPAREIL, NI LE POSER SUR LE CÔTÉ. SI L'UNE DE CES ACTIONS A LIEU, ATTENDRE 6 HEURES AVANT D'ALLUMER L'APPAREIL, LE MIEUX EST D'ATTENDRE 24 HEURES. Une fois l'appareil installé sur le côté, l'huile doit retourner dans le compresseur pour assurer le fonctionnement correct. Si on ne laisse pas s'écouler ce laps de temps (6 à 24 heures), l'appareil peut ne fonctionner que très peu de temps et le compresseur peut tomber en panne en raison d'un manque d'huile.

PROBLÈME	CAUSE	SOLUTION
Le climatiseur ne s'allume pas	il n'est pas branché à la prise	le brancher à la prise
	il n'y a pas de courant	attendre
	que son dispositif de sécurité interne se soit déclenché	contacter le centre d'assistance agréé
Le climatiseur fonctionne uniquement pendant une courte période	il y a des courbures ou des plis dans le tuyau d'évacuation d'air	placer correctement le tuyau d'air, en le gardant aussi court et sans courbures que possible afin d'éviter les étranglements
	quelque chose empêche l'évacuation de l'air	contrôler et éliminer tout obstacle entravant l'évacuation de l'air
Le climatiseur fonctionne, mais ne refroidit pas la pièce	fenêtres portes et/ou rideaux ouverts	fermer les portes, les fenêtres et les rideaux, en tenant compte des « Conseils pour l'utilisation correcte » indiqués précédemment
	il y a des sources de chaleur dans la pièce (four, sèche-cheveux, etc.)	éliminer les sources de chaleur
	le tuyau d'évacuation d'air est détaché de l'appareil	Placer le tuyau d'évacuation d'air dans son logement situé à l'arrière de l'appareil (fig. 1).
	filtre colmaté	nettoyer ou remplacer le filtre, comme décrit ci-dessous
	les caractéristiques techniques de l'appareil ne sont pas adaptées à la pièce dans laquelle il se trouve.
Il y a une odeur désagréable dans la pièce pendant le fonctionnement	filtre colmaté	nettoyer le filtre comme décrit ci-dessus
Le climatiseur ne fonctionne pas pendant environ trois minutes après le redémarrage	un dispositif de sécurité interne empêche l'appareil d'être remis en marche avant que trois minutes ne se soient écoulées depuis son dernier arrêt	attendre. Ce délai fait partie du fonctionnement normal.
L'un des messages suivants s'affiche : Lt/ Lh/ HL/ F1/ F2/ PF/ (Er/ Ct uniquement pour AP98)	l'appareil est doté d'un système d'auto-diagnostic permettant d'identifier certains dysfonctionnements.	voir le chapitre Auto-diagnostic
