Marque	Ultimea
Modèle	Poseidon D60 (U2520)
Type de produit	Barre de son avec caisson de basse et enceintes surround
Dimensions (Barre de son)	400 x 70 x 90 mm
Dimensions (Caisson de basse)	155 x 244 x 215 mm
Dimensions (Enceintes surround)	135 x 70 x 90 mm
Poids net	5,3 kg
Poids brut	6,8 kg
Alimentation	AC 100-240 V, ~50/60 Hz
Puissance en veille	< 0,5 W
Réponse en fréquence	40 Hz - 18 kHz
Haut-parleurs	Barre de son : 3 x 2,25" ; Surround : 2 x 2,25" ; Caisson : 5,25"
Entrées	HDMI eARC/ARC, OPTIQUE, AUX (3,5 mm/RCA), USB, Bluetooth
Bluetooth	Oui, ID : Poseidon D60
Formats audio supportés	Dolby Atmos (via eARC), DTS, PCM
Modes EQ	Film, Dialogue, Musique
Accessoires inclus	Télécommande, câbles (HDMI, optique, RCA, alimentation), kit de montage mural
Température de fonctionnement	0 °C à 45 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les liquides
Informations générales	Garantie : 1 an (estimation) ; Certifié IC (Canada) ; Distance de sécurité : 20 cm

FOIRE AUX QUESTIONS - Poseidon D60 ULTIMEA

Comment connecter la barre de son au téléviseur via HDMI eARC ?

Connectez un câble HDMI au port eARC/ARC du téléviseur et à l'autre extrémité au port eARC de la barre de son. Appuyez sur le bouton eARC de la télécommande. Assurez-vous que le téléviseur prend en charge eARC et activez la fonction CEC dans les réglages.

Comment appairer un appareil Bluetooth ?

Appuyez sur le bouton Bluetooth de la barre de son ou de la télécommande pour passer en mode Bluetooth. Sur votre téléphone/PC, cherchez 'Poseidon D60' dans les paramètres Bluetooth et sélectionnez-le. Pour déconnecter, maintenez le bouton Bluetooth enfoncé pendant 3 secondes.

Que faire si le caisson de basse ne fonctionne pas ?

Assurez-vous que le caisson est branché. Pour ré-appairer, maintenez le bouton BASS de la télécommande enfoncé pendant 5 secondes (l'écran clignote 'SUB'), puis maintenez le bouton ON/OFF du caisson pendant 5 secondes. Le voyant blanc s'allume fixe quand l'appairage réussit.

Comment régler le volume des basses et du surround ?

Utilisez la télécommande : appuyez sur BASS pour régler les basses (niveaux : b5-i, b50, b5i) et sur SURROUND pour régler le surround (niveaux : 5r-i, 5r0, 5r-i).

Quel format audio est compatible avec l'entrée optique ?

L'entrée optique prend en charge le son PCM. Si vous n'avez pas de son, réglez la sortie audio du téléviseur sur PCM dans les paramètres (Réglages TV > Son > Sortie audio numérique > PCM).

Puis-je utiliser la télécommande du téléviseur avec la barre de son ?

Oui, via la connexion HDMI eARC/ARC, activez la fonction CEC sur le téléviseur. La télécommande du téléviseur pourra alors allumer/éteindre la barre de son et régler le volume simultanément.

Comment passer d'un mode d'entrée à l'autre ?

Utilisez la télécommande avec les boutons : eARC, BT, OPT, AUX, USB. Sur la barre de son, appuyez sur le bouton Mode d'Entrée pour parcourir les sources.

Que faire si la lecture USB ne fonctionne pas ?

Assurez-vous que la clé USB est formatée en FAT32 et contient des fichiers audio supportés. Utilisez la télécommande pour sélectionner le mode USB. Pour la lecture en boucle, maintenez le bouton Play/Pause enfoncé 3 secondes.

Comment basculer entre les modes EQ ?

Appuyez sur le bouton EQ de la télécommande pour alterner entre les modes Film, Dialogue et Musique (affichés comme Eq1, Eq2, Eq3).

Quels câbles sont inclus dans l'emballage ?

L'emballage contient : câble HDMI, câble optique, câble audio 3,5 mm vers RCA, deux câbles RCA-RCA (6m) pour le caisson et les surround, câbles d'alimentation, télécommande, kit de montage mural.

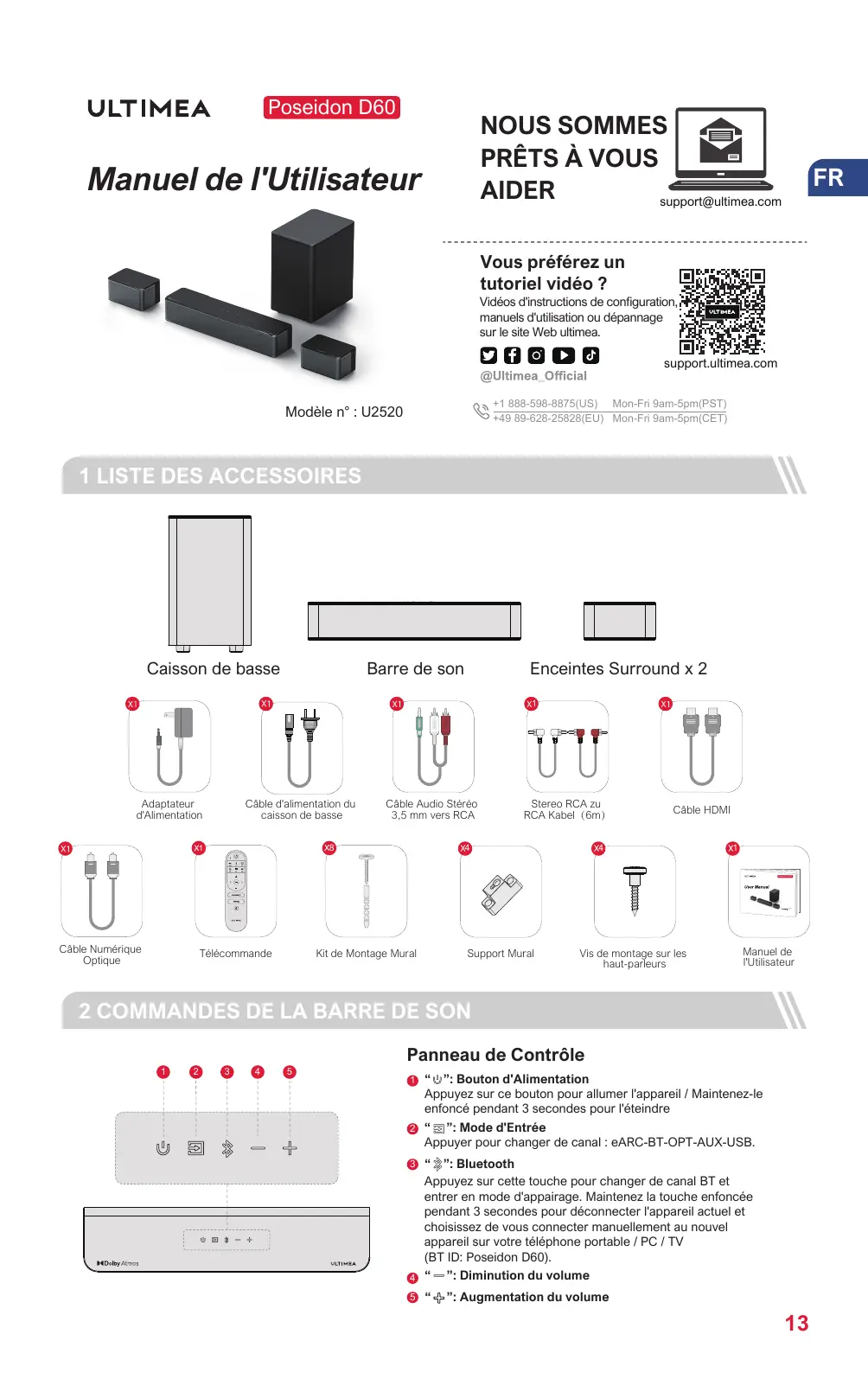

MODE D'EMPLOI Poseidon D60 ULTIMEA

Manuel de l'Utilisateur

Manuel de l'utilisateur

Modèle n° : U2520

[e-mail]

Vidéos d'instructions de configuration, manuels d'utilisation ou dépannage sur le site Web ultimea.

@Ultimea_Official

support.ultima.com

1 Liste des accessoires

Caisson de basse

Barre de son

Enceintes Surround x 2

Adaptateur d'Alimentation

Cable d'alimentation du caisson de basse

Cable Audio Stereo 3,5 mm vs RCA

Stereo RCA à RCA Câble (6m)

Cable HDMI

Cable Numérique Optique

Telekommande

Kit de Montage Mural

Support Mural

Vis de montage sur les haut-parleurs

Manuel de l'utilisateur

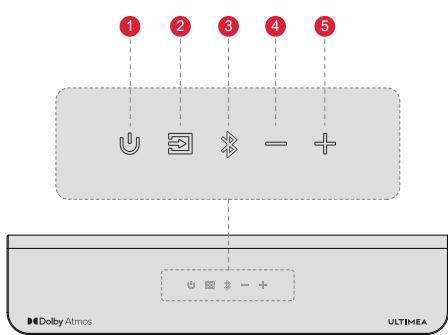

Panneau de contrôle

1 "U": Bouton d'Alimentation Appuyez sur ce bouton pour allumer l'appareil / Maintenez-le enfoncé pendant 3 secondes pour l'éteindre 2 "": Mode d'Entrée Appuyer pour changer de canal : eARC-BT-OPT-AUX-USB. 3 "": Bluetooth Appuyez sur cette touche pour changer de canal BT et entrer en mode d'appairage. Maintenez la touche enfoncée pendant 3 secondes pour déconnecter l'appareil actuel et choisissez de vous connecter manuellement au nouvel appareil sur votre téléphone portable / PC / TV (BT ID: Poseidon D60). 4 “=”: Diminution du volume 5 "": Augmentation du volume

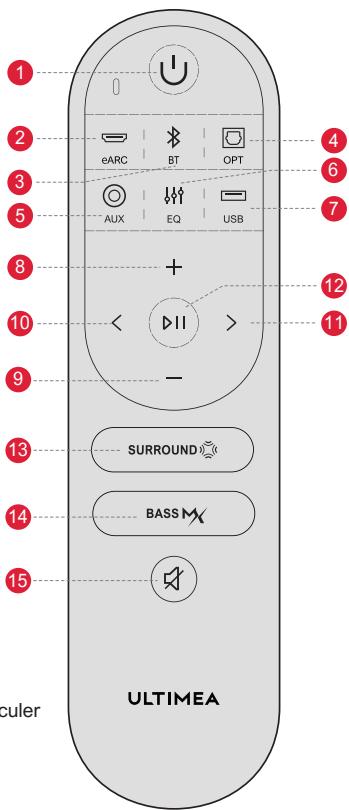

Télécommande

1 “U” : Bouton d'alimentation

Appuyer pour allumer / Maintenir pendant 3 secondes pour éteindre.

2 “ ≡ ”: eARC

Appuyez sur cette touche pour passer au canal HDMI eARC.

3 "B": BT

Préssez pour changer de canal BT et entrer dans le mode d'appairage. Maintenez la touche enfoncée pendant 3 secondes pour déconnecter l'appareil actuel et désappairer. Vous pouvez ensuite vous connecter manuellement au nouvel appareil sur votre téléphone portable / PC / TV (BT ID : Poseidon D60).

4 “□”: OPT

Appuyez sur cette touche pour passer au canal OPTICAL.

5 “ • ”: AUX

Appuyez sur cette touche pour passer au canal AUX.

6 "JF": EQ

Appuyez sur cette touche pour basculer entre les modes Film, Dialogue et Musique: “Éqô1”, “Éqô2”, “Éqô3”.

7 “ ≡ ”: USB

Appuyez sur cette touche pour passer au canal USB.

8 “+”: Augmentation du volume

9 “—”: Diminution du volume

10 “<”: Précédent

Mode BT et USB : passer à la piste précédente.

11 ">": Suivant

Mode BT et USB : passer à la piste suivante.

12 "DII" : Jouer / Pause

Pour les modes BT et USB uniquement.

Mode USB : Maintenez cette touche enfoncée pendant 3 secondes pour basculer entre la lecture d’une boucle unique et la lecture d’une boucle de liste.

13 " SURROUND": Surround

Appuyez pour ajuster le volume du son surround, l'écran affichera: "5r - i", "5r 0", "5r i".

"BASS": BASSMX

Appuyez sur cette touche pour régler le niveau des basses, l'écran affiche : "b5-i", "b50", "b5i".

15 "": Mute / Récupérer le volume.

3 Connecter au téléviseur VIA eARC / ARC

Etape 1: Connectez une extrémité du câble HDMI au port eARC/ARC à l'arrière de votre téléviseur.

Etape 2: Connectez ensuite l'autre extrémité au port eARC de la barre de son.

Etape 3: Appuyez sur le bouton "eARC" de la télécommande pour sélectionner l'entrée "eARC".

Remarque:

Le port HDMI de votre téléviseur doit prendre en charge l'eARC pour transmettre le format audio Dolby Atmos à votre barre de son.

Atmos: Si vous regardez un film au format Dolby Atmos, réglez la sortie audio de votre téléviseur sur Pass Through:

Réglages TV > Accueil > Réglages > Son > Sortie audio numérique > Pass Through

DTS: Si vous regardez un film au format DTS, règlez la sortie audio de votre téléviseur sur PCM:

Réglages TV > Accueil > Réglages > Son > Sortie audio numérique > PCM

Quelle est la différence entre : HDMI IN, HDMI ARC, HDMI eARC?

HDMI IN est une entrée HDMI standard qui vous permet de connecter des appareils à votre téléviseur ou à votre système audio. Elle prend en charge les signaux audio et vidéo, mais ne prend pas en charge la fonctionnalité de canal de retour audio (ARC) ou de canal de retour audio amélioré (eARC). HDMI ARC est un port HDMI spécial qui prend en charge la communication bidirectionnelle entre votre téléviseur et votre système audio. Cela signifie que l'audio peut être envoyé de votre téléviseur à votre système audio, et que le système audio peut renvoyer l'audio à votre téléviseur. HDMI eARC (Enhanced Audio Return Channel) est une version actualisée de HDMI ARC qui prend en charge des formats audio de qualité supérieure tels que Dolby Atmos et DTS:X.

Remarque: Veuillez activer la fonction "CEC" sur votre téléviseur.

Lorsque l'eARC/ARC est connecté, la télécommande du téléviseur peut contrôler simultanément la barre de son et le téléviseur:

Allumer/éteindre

2 Régler le volume

OPTIQUE

Remarque:

Assurez-vous que le port du téléviseur est la SORTIE OPTIQUE. Si laudio provient des haut-parleurs internes du téléviseur, coupez ou réduisez le volume du téléviseur.

AUX

Remarque:

Connectez le câble audio 3,5 mm vers RCA au port RCA AUDIO OUT de votre téléviseur. Veillez à ce que la couleur des extrémités du câble corresponde à celle des ports du téléviseur.

En mode optique : S'il n'y a pas de son : essayez de régler la sortie audio du téléviseur sur PCM :

Réglages du téléviseur > Accueil > Réglages > Son > Sortie audio numérique > PCM

1 Appuyez sur le bouton " " de la barre de son ou de la télécommande pour entrer dans le mode Bluetooth. Allez dans les paramètres Bluetooth de votre téléphone, trouvez et sélectionnez "Poseidon D60" pour connecter la barre de son. Remarque: Si l'appareil est déjà en mode Bluetooth et connecté, appuyez sur le bouton " " et maintenez-le enfoncé pendant 3 secondes pour déconnecter l'appareil actuel et désirez de vous connecter manuellement à un nouvel appareil sur votre téléphone portable / PC / TV.

Piles non incluses

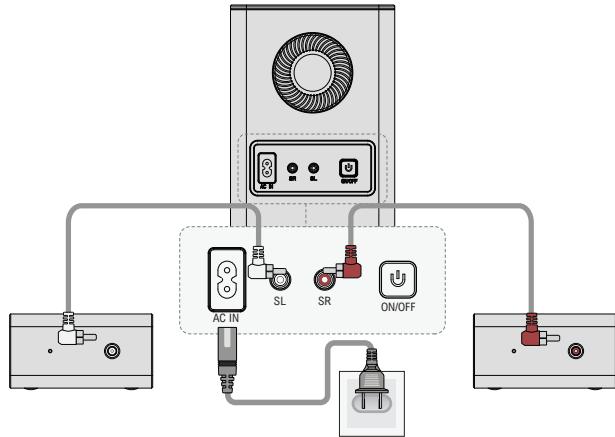

6 Connexion au caisson de BASSE et aux enceintes surround

Utilise les câbles RCA-RCA de 6 m pour connecter le caisson de basse et les enceintes surround. Veillez à ce que les interfaces de couleur des enceintes surround correspondent à celles du caisson de basse et placez les enceintes surround en conséquence. Utilise le câble d'alimentation pour connecter votre caisson de basse et le port d'alimentation.

7 Subwoofer apparié

Le caisson de basses a été apparié à la barre de son par ULTIMEA.

Toujours, si le caisson de basses n'a pas de son, vous ne. et le caisson de basses.

Étape 1:

Appuyez sur le bouton "BASS" de la télécommande et maintenez-le enfoncé pendant 5 secondes, l'écran affiche "SUB" en clignotant.

Étape 2:

Appuyez sur le bouton ON/OFF du subwoofer et maintenez-le enfoncé pendant 5 secondes, la LED blanche clignote rapidement.

Le voyant blanc s'allume en permanence lorsque le caisson de basse est associé avec succès.

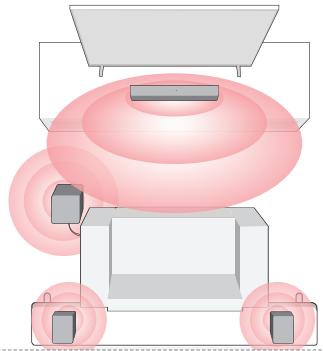

Surround complet à (Meilleur surround)

Surround avant

Pour une meilleure expérience d'écoute, choisissez l'une des deux options de placement indiquées dans l'illustration ci-dessus en fonction de votre environnement domestique. La barre de son et les enceintes surround doivent être placés au niveau des oreilles ou à proximité.

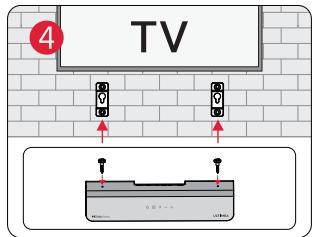

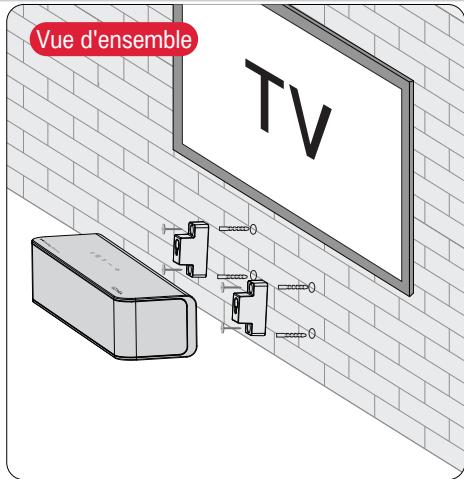

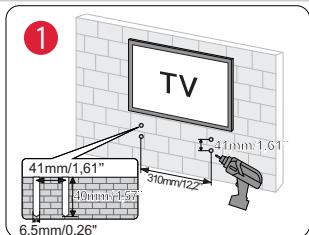

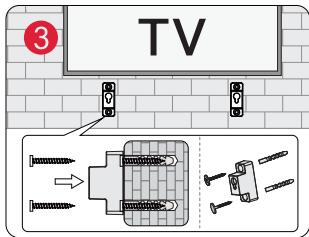

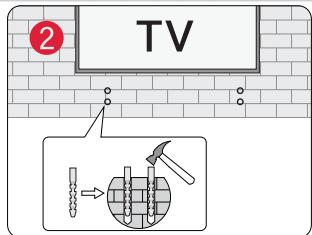

9 Installation MURALE

Remarque : Le montage mural des enceintes surround suit la même configuration que celle illustrée dans les images ci-dessus.

10 Caractéristiques techniques

Modèle	U2520
Alimentation Électrique	AC 100-240V, ~50/60Hz
Haut-parleurs de la Barre de Son	2,25" x 3 (barre de son) + 2,25" x 2 (Haut-parleur surround) + 5,25" (caisson de basse)
Réponse en Fréquence	40Hz - 18kHz
Puissance en Veille	<0,5W
Température de Fonctionnement	0°C - 45°C/32°F - 113°F

Dimensions et Poids
Barre de son	400(W) x 70(H) x 90(D)mm 15,7" x 2,8" x 3,5"
Caisson de basse	155(W) x 244(H) x 215(D)mm 6,1" x 9,6" x 8,5"
Haut-parleur surround	135(W) x 70(H) x 90 (D)mm 5,3" x 2,8" x 3,5"
Emballage	335(W) x 442(H) x192(D)mm 13,1" x 17,4" x 7,5"
Poids Net	5,3kg / 11,68lbs
Poids Brut	6,8kg / 14,99lbs

Modèle n.: U2520

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition IC définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20cm entre le radiateur et la carrosserie.
