Poseidon D60 - Barra de sonido ULTIMEA - Manual de uso y guía de instrucciones gratis

Marca	Ultimea
Modelo	Poseidon D60 (U2520)
Tipo de producto	Barra de sonido con subwoofer y altavoces envolventes
Dimensiones (Barra de sonido)	400 x 70 x 90 mm
Dimensiones (Subwoofer)	155 x 244 x 215 mm
Dimensiones (Altavoces envolventes)	135 x 70 x 90 mm
Peso neto	5,3 kg
Peso bruto	6,8 kg
Alimentación	AC 100-240 V, ~50/60 Hz
Potencia en espera	< 0,5 W
Respuesta en frecuencia	40 Hz - 18 kHz
Altavoces	Barra de sonido: 3 x 2,25"; Envolventes: 2 x 2,25"; Subwoofer: 5,25"
Entradas	HDMI eARC/ARC, OPTIQUE, AUX (3,5 mm/RCA), USB, Bluetooth
Bluetooth	Sí, ID: Poseidon D60
Formatos de audio compatibles	Dolby Atmos (via eARC), DTS, PCM
Modos EQ	Cine, Diálogo, Música
Accesorios incluidos	Control remoto, cables (HDMI, óptico, RCA, alimentación), kit de montaje en pared
Temperatura de funcionamiento	0 °C a 45 °C
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco; evitar líquidos
Información general	Garantía: 1 año (estimación); Certificado IC (Canadá); Distancia de seguridad: 20 cm

Preguntas frecuentes - Poseidon D60 ULTIMEA

¿Cómo conectar la barra de sonido al televisor a través de HDMI eARC?

Conecte un cable HDMI al puerto eARC/ARC del televisor y al otro extremo al puerto eARC de la barra de sonido. Presione el botón eARC del control remoto. Asegúrese de que el televisor admita eARC y active la función CEC en los ajustes.

¿Cómo emparejar un dispositivo Bluetooth?

Presione el botón Bluetooth de la barra de sonido o del control remoto para cambiar al modo Bluetooth. En su teléfono/PC, busque 'Poseidon D60' en la configuración de Bluetooth y selecciónelo. Para desconectar, mantenga presionado el botón Bluetooth durante 3 segundos.

¿Qué hacer si el subwoofer no funciona?

Asegúrese de que el subwoofer esté conectado. Para volver a emparejar, mantenga presionado el botón BASS del control remoto durante 5 segundos (la pantalla parpadea 'SUB'), luego mantenga presionado el botón ON/OFF del subwoofer durante 5 segundos. La luz blanca se enciende fija cuando el emparejamiento tiene éxito.

¿Cómo ajustar el volumen de los graves y del sonido envolvente?

Use el control remoto: presione BASS para ajustar los graves (niveles: b5-i, b50, b5i) y SURROUND para ajustar el sonido envolvente (niveles: 5r-i, 5r0, 5r-i).

¿Qué formato de audio es compatible con la entrada óptica?

La entrada óptica admite sonido PCM. Si no tiene sonido, ajuste la salida de audio del televisor a PCM en la configuración (Ajustes TV > Sonido > Salida de audio digital > PCM).

¿Puedo usar el control remoto del televisor con la barra de sonido?

Sí, a través de la conexión HDMI eARC/ARC, active la función CEC en el televisor. El control remoto del televisor podrá entonces encender/apagar la barra de sonido y ajustar el volumen simultáneamente.

¿Cómo cambiar de un modo de entrada a otro?

Use el control remoto con los botones: eARC, BT, OPT, AUX, USB. En la barra de sonido, presione el botón Modo de Entrada para recorrer las fuentes.

¿Qué hacer si la reproducción USB no funciona?

Asegúrese de que la unidad USB esté formateada en FAT32 y contenga archivos de audio compatibles. Use el control remoto para seleccionar el modo USB. Para la reproducción en bucle, mantenga presionado el botón Play/Pause durante 3 segundos.

¿Cómo cambiar entre los modos EQ?

Presione el botón EQ del control remoto para alternar entre los modos Cine, Diálogo y Música (mostrados como Eq1, Eq2, Eq3).

¿Qué cables se incluyen en el embalaje?

El embalaje incluye: cable HDMI, cable óptico, cable de audio de 3,5 mm a RCA, dos cables RCA-RCA (6m) para el subwoofer y los envolventes, cables de alimentación, control remoto, kit de montaje en pared.

MANUAL DE USUARIO Poseidon D60 ULTIMEA

ES: Manual del usuario

Model No.: U2520

Poseidon D60 5.1 Channel Dolby Atmos Soundbar

Contents

21 Manual del usuario Espanol

ESTAMOS LISTOS PARA AYUDAR

[e-mail]

Prefiere un tutorial en video?

La configuración en el Sitio web de ultimaea guía el video, el Manual del usuario o la solución de problemas.

support.ultimea.com

@Ultimea_Official

[phone](US)

[phone](EU)

Mon-Fri 9am-5pm(PST)

Mon-Fri 9am-5pm(CET)

1 LISTA DE ACCESORIOS

Subwoofer

Soundbar

Altavoz Sonido x 2

Adaptador de corrente

Cable of alimentacion del subwoofer

Cable of audio estereo de 3,5 mm a RCA

Cable estéreo RCA a RCA (6m)

Cable HDMI

Cable digital optico

Mando a distancia

Kit de montaje en pared

Soporte de pared

Tornillos de montaje en los altavasco

Manual del usuario

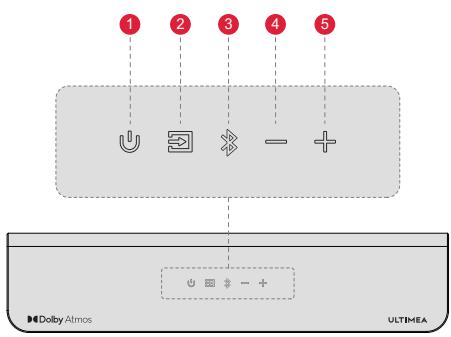

2 CONTROLES DE LA BARRA DE SONIDO

Panel de control

1 "U": Botón de encendido

Pulse para encender / Mantenga pulsado durante 3segundos para apagar.

2 "": Modo de entrada

Pulse para cambiar de canal: eARC-BT-OPT-AUX-USB.

3 "":Bluetooth

Pulse paraCambiar el canal BT y entrada en el modo de emparejamento. Mantenga pulsado durante 3segundos para desconectar el dispositivo actual y elija conectarse al nuevo dispositivomanualmente en su Telefono móvil /PC/TV (BT ID:Poseidon D60).

4 “=”: Bajar volumen
5 “+”: Subir volumen

Mando a distancia

1 "U": Botón de encendido

Pulse para encender / Mantenga pulsado durante 3segundos para apagar.

2 “ ”: eARC

Pulse para combustir al canal HDMI eARC.

3 "B":BT

Pulse para Cambiar el canal BT y entrada en el modo de emparejamente. Mantenga pulsado durante 3征求意见 para desconectar el dispositivo actual y elija conectarse al nuevo dispositivo manualmente en su téléphone móvil / PC / TV (BT ID: Poseidon D60).

4 “回”：OPT

Pulse para combustir al canal OPTICAL.

5 “O”: AUX

Pulse para combustir al canal AUX.

6 “：EQ

Pulse paraATTER entre los modos Pelicula, Dlalogo,Musica, la pantalla.
mostrar: "E90i" "E902",E903".

7 “ ": USB

Pulse para combustir al canal USB.

8 “+”: Subir volumen

9 “—”: Bajar volumen

10 “<”: Anterior

Modo BT y USB: salute a la pista anterior.

11 “>”: Siguiente

Modo BT y USB:katrar la pista seguiente.

12 "II": Reproducir/Pausa

Sólo para los modos BT y USB.

Modo USB: Mantenga pulsado durante 3segundos paraCambiar entre reproduccionde bucle simpley reproduction de bucle de lista.

13 "SURROUND": Surround

Presione para ajustar el volumen del sonido envolvente, la pantalla lo做不到: "5F - I", "5F B", "5F I".

14 "BASSMX": BASSMX

Pulse para ajustar el nivel de graves, la pantallawhelming:

"b5-1", "b50", "b51".

Pasos 1:

Conecta un extremo del cable HDMI al puerto eARC/ARC de la parte posterior de tu television

Pasos 2:

A continuación, conecte el(other extremoen elpuerto eARCde la barredonido.

Pasos 3:

Pulse el boton "eARC" del mando a distancia para seleccionar la entrada "eARC".

NOTA:

El puerto HDMI del teovisor de ser compatible con eARC para transmitir el formatting de audio Dolby Atmos a la barra de sonido.

Atmos: Si está viendo una película en formato Dolby Atmos, ajuste la calidad de audio del televisor en Pass Through:

Ajustes TV > Inicio > Ajustes> Sonido > Salida de audio digital > Pass Through

DTS: Si está viendo una película en formato DTS, configure la calidad de audio del televisor como PCM:

Ajustes TV > Inicio > Ajustes > Sonido > Salida de audio digital > PCM

Cual es la diferencia entre: HDMI IN, HDMI ARC, HDMI eARC?

HDMI IN es una entrada HDMI estandar que permite conectar dispositivos al telesor o al systema de audio. Admite senales de audio y video, pero no admite la funcionalidad de canal de returno de audio (ARC) o canal de returno de audio mejorado (eARC).

HDMI ARC es un puerto HDMI especial que admite la comunicacion bidireccionnel entre el teilevor y el systema de audio. Esto significa que el audio se pueda enviar desde el teilevor alsystema de audio,y el systema de audio peut enviar audio de vuelta al teilevor.

HDMI eARC (canal de returno de audio mejorado) es una version actualizada de HDMI ARC que admite FORMATs de audio de mayor calidad, como Dolby Atmos y DTS:X.

Nota: Active la referencia "CEC" en su televator.

Cuando eARC/ARC está conectado, el mando a distancia del televisor pueda controlar la barra de sonido y el televator simultaneamente:

Encender/apagar 2Ajustar el volumen

óptico

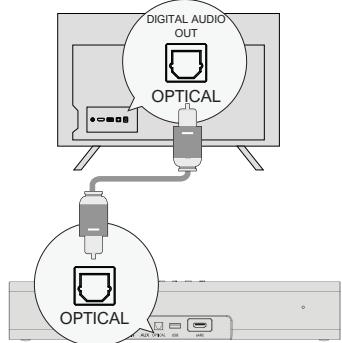

OPCION1: OPTICO

NOTA:

Asegürese de que el puerto del televator es OPTICAL
OUT.
Si el audio proce de los altovos internos del teleservisor silencie o reduzca el volumen del teleservisor.

AUX

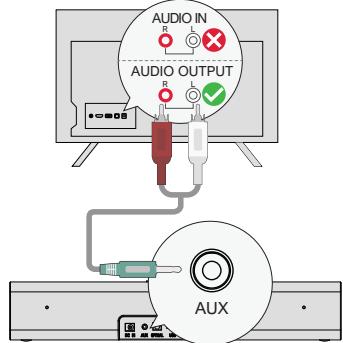

OPCION 2: AUX

NOTA:

1 Conecte el cable de audio de 3,5 mm a RCA al puerto
RCA AUDIO OUT de su televator.
2 Asegürese de que el color de los extremos del cable
coincide con el color de los puertos del televator.

En modo optico: Si no hay sonido: prueba a configurar la calidad de audio del telesor en PCM:

Ajustes TV > Inicio > Ajustes> Sonido > Salida Audio Digital > PCM

5 CONNECTARABLUETOOTH

NOTA:

Pulse el boton " 其 en la barra de sonido o en el mando a distancia para entrada en el modo Bluetooth.
2 Vaya a la configuracion de Bluetooth en su téléphone, busque y seleccione "Poseidon D60" para conectar la barra de sonido.

Note: Si ya está en el modo Bluetooth y conectado, mantenga pulsado el botón " ® " durante 3seguidos para desconectar el disposito actual y elegir connectarse al nuevo dispositivomanualmente en su téléphone móvil / PC / TV.

or

Pilas no incluidas

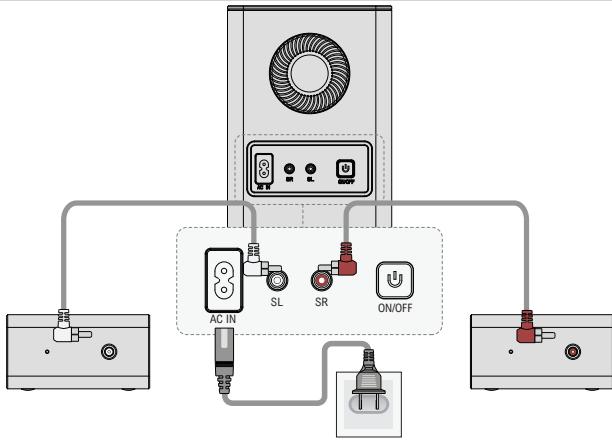

6 CONECTE EL SUBWOOFER Y LOS ALTAVOCES SURROUND

1 Utilice los cables RCA-RCA de 6 m para conectar el subwoofer y los altavoces de sonido envolvente; preste atencion a que las interfaces delismo color de los altavoces de sonido envolvente coincidan con las correspondientes del subwoofer y colocoque los altavoces de sonido envolvente en consecuencia.
2 Utilice el cable de alimentacion para conectar el subwoofer y el puerto de alimentacion.

ULTIMEA ha emparejado el subwoofer con la barra de sonido. Sin embargo, si el bajo noiene sonido,uede ser necessario reconnectcer el altovo y el bajo.

Paso 1: Mantenga pulsado el boton "BASSMX" del mando a distancia durante 5hhodos, la pantallaistra "SUb" parpadeando.
Paso 2: Mantenga pulsado el botón ON/OFF del subwoofer durante 5 seguidos, el LED blanco parpadeará rápidamente. El LED blanco se iluminará cuando el subwoofer se haya emparejado correctamente.

Full 360^ Surround (Mejor envolvente)

Envolvente frontal

Para disfrutar de una mejor experiencia auditiva, elija una de las dos.optiones de colocacion que se muestran en la ilustracion anterior en funcion del entorno de su hogar.
2 La barra de sonido y los altavoces surround deben colocarse a la alta del oído oerca de el.

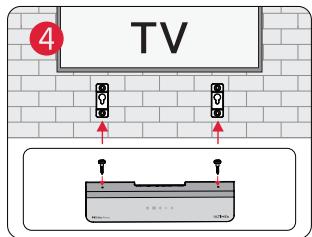

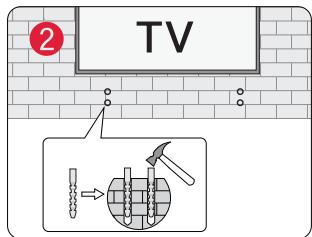

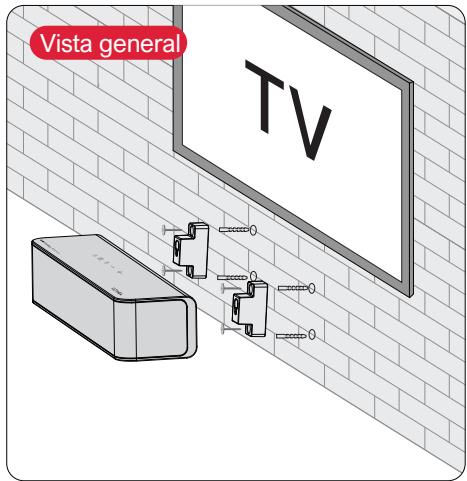

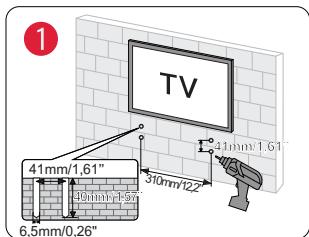

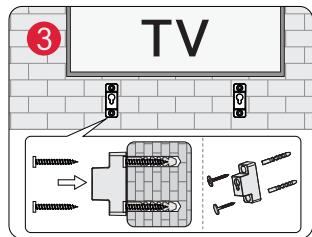

9 INSTALLACION EN PARED

Note: El montaje mural de los altavoces de sonido envolvente sigue la misma configuración que se muestra en las imagenes anteriores.

10 ESPECIFICACIONES

Modelo	U2520
Fuente de alimentación	AC 100-240V, ~50/60Hz
Transductores Soundbar	2,25" x 3 (Soundbar) + 2,25" x 2 (Surround) + 5,25" (Subwoofer)
Respuesta en Frequencia	40Hz - 18kHz
Potencia en espera	<0,5W
Temperatura de funciona	0°C - 45°C/32°F - 113°F

Dimensiones y Peso
Barra de sonido	400(W) x 70(H) x 90(D)mm	15,7" x 2,8" x 3,5"
Subwoofer	155(W) x 244(H) x 215(D)mm	6,1" x 9,6" x 8,5"
Altavoz surround	135(W) x 70(H) x 90 (D)mm	5,3" x 2,8" x 3,5"
Embalaje	335(W) x 442(H) x192(D)mm	13,1" x 17,4" x 7,5"
Peso neto	5,3kg / 11,68lbs
Peso bruto	6,8kg / 14,99lbs
