MODE D'EMPLOI X1 Tiiwee

Kits d'alarme tiiwee X1

1. Clause de non-responsabilité
2. Vue d'ensemble du système
3. Installer votre système d'alarme Tiiwee en quatre étapes simples
4. Utilisation quotidienne de votre système d'alarme
5. Développer votre système

Connexion de capteurs de porte supplémentaires

Connexion des détecteurs de mouvement PIR

Connexion des télécommandes

Ajout de sirènes supplémentaires à votre système

1. Suppression d'accessoires ou modification des zones

Dégager tous les capteurs d'une zone. Réconnexion d'un capteur à une zone.

Déconnexion des télécommandes

1. Durée de vie des piles et faible tension des piles
2. Remplacement des piles
3. Remise aux réglages d'usine des X1-siren
4. Capteurs de fenêtres et de portes
5. Capteurs de mouvement PIR
6. Service à la clientèle

Test

Il est recommandé de tester l'alarme immédiatement après son installation et à des intervalles réguliers ne dépassant pas un mois. Remarque : un chiffon peut être utilisé pour couvrir la sirène et réduire la sortie sonore de l'alarme pendant les tests.

Avertissement

Risque de blessure corporelle : une exposition prolongée à la sirène d'alarme peut causer une perte auditive permanente. Pour utilisation en intérieur uniquement. Ne pas utiliser dans des endroits humides.

Limitations des produits d'alarme

Testez le produit régulièrement pour vous assurer qu’il fonctionne conformément à ces instructions. Tiiwee B. V. ne fournit pas d’assurance ou de garantie que le risque de cambriolage ou de vol sera réduit ou évité même si ce produit est utilisé correctement. Tiiwee B. V. recommande aux utilisateurs d’obtenir une couverture d’assurance appropriée pour ces risques. Tiiwee B. V. ne garantit pas que ce produit ne peut pas être compromises ou contourné, qu’il fournira un avertissement ajustat ou suffisant, ou que l’utilisation de ce produit empêchera les blessures, les dommages matériels ou autres pertes. Notez que ce produit peut être contourné, compromis, échouer ou ne pas avertir comme tout autre système d’alarme, y compris en raison d’une installation, d’un positionnement ou

d'une maintenance incorrecte, d'une manipulation ; de piles mortes, défectueuses ou mal installées ; de limitations de détection et de défaillances de composants.

Les signaux d'alarme audibles peuvent être hors de portée auditive, atténués par les portes, les murs et les planchers, inaudibles par les dormeurs profonds ou les personnes atteintes de déficience auditive, ou submergés par d'autres sons.

Avertissement de batterie

Attention : les batteries peuvent fuir des liquides nocifs ou des matériaux inflammables ou exploser, causant des blessures et des dommages au produit.

• Ne pas mélanger des piles anciennes et neuves ou d'autres types de piles
• Remplacez toutes les piles en même temps
• Remplacez immédiatement les piles complètement déchargées.

2. Introduction

Félicitations pour votre nouveau kit d'alarme X1 Tiiwee. Le kit d'alarme Tiiwee est un système d'alarme polyvalent qui détecte si des personnes ou des animaux entrent dans votre maison ou votre magasin. Il vous permet d'utiliser plusieurs capteurs avec une ou plusieurs alarmes dans un maximum de quatre zones différentes. Ces capteurs (capteurs de mouvement PIR, capteurs de fenêtre/porte) se connectent sans fil à une unité d'alarme ("X1-siren"). Cette unité d'alarme produit un son de porte ou une sirène très forte. L'unité d'alarme peut être placée sur une position fixe ou emportée avec vous lorsque vous vous déplacez dans la maison ou si vous allez dormir.

Un maximum de 10 capteurs peuvent être connectés à chaque zone. De plus, jusqu'à 10 télécommandes peuvent être couplées à chaque unité d'alarme. Un capteur ou une télécommande peut être couplé(e) à plusieurs unités d'alarme si nécessaire.

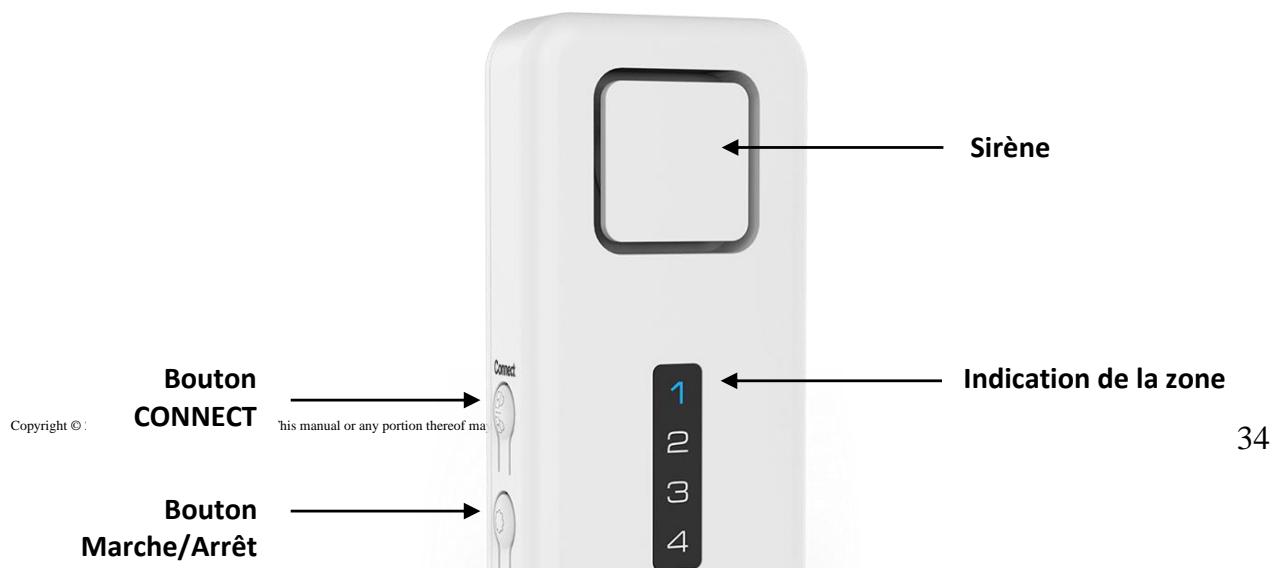

Utilisation prévue

Le système d'alarme domestique Tiiwee est principalement conçu pour dissuader les cambrioleurs d'entrée dans votre maison. Le cœur du système est le X1-siren. Placez la sirène dans votre maison à l'endroit où les cambrioleurs sont le plus susceptibles d'entrer. Si vous avez une maison plus grande, veuillez envisager de placer des sirènes Tiiwee X1 ou A3 (extérieures) supplémentaires.

Le système est prêt à l'emploi. Notre système est pré-configuré, et les capteurs et télécommandes sont connectés au X1-sirène. Les capteurs des fenêtres sont connectés à la zone 1. Si un capteur de mouvement IRP est inclus, il est connecté à la zone 2. Nous vous conseillons de lire attentivement ce manuel d'utilisation et de vous familiariser avec son principe de fonctionnement et les moyens de l'adapter à vos besoins précis.

Télécommande

Bouton d'activation : active l'unité d'alarme

Bouton d'urgence : déclenche une alarme sonore. Appuyez sur le bouton de désactivation pour arrêter

Bouton de désactivation : Désactivation de l'unité d'alarme

Bouton de haut-parleur : Modifie le son de la sirène de notification

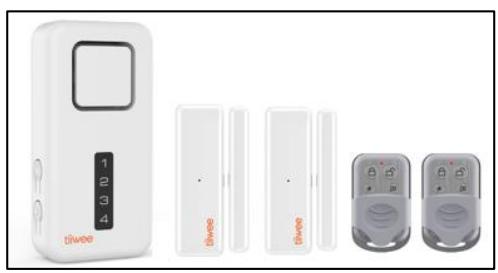

4. Installer le système d'alarme tiiwee en quatre étapes simples

1. Déballer : Déballez tous les éléments du kit et posez-les devant vous sur la table.

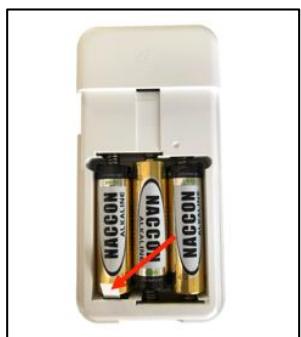

2. Enlever la protection de la batterie :

X1-sirène : Ouvrez le panneau arrière du X1-sirène et retirez la bande de protection de la batterie. Vous entendez un bip, et le X1-sirène s'allume automatiquement.

Capteurs de porte : Retirez la bande de protection de la batterie à l'arrière du capteur en tirant dessus.

Détecteur de mouvement (si inclus) : Ouvrez le compartiment des piles et retirez la bande de protection des piles

3. Familiarisez-vous avec votre système :

a. Disposez les capteurs de porte de telle sorte que l'aimant se trouve sur le côté droit de chaque capteur. Les triangles au milieu des côtés du capteur et de l'aimant ne peuvent pas être séparés de plus de 5 mm. IMPORTANT : Placez-les de manière à ce que les triangles soient en face l'un de l'autre.

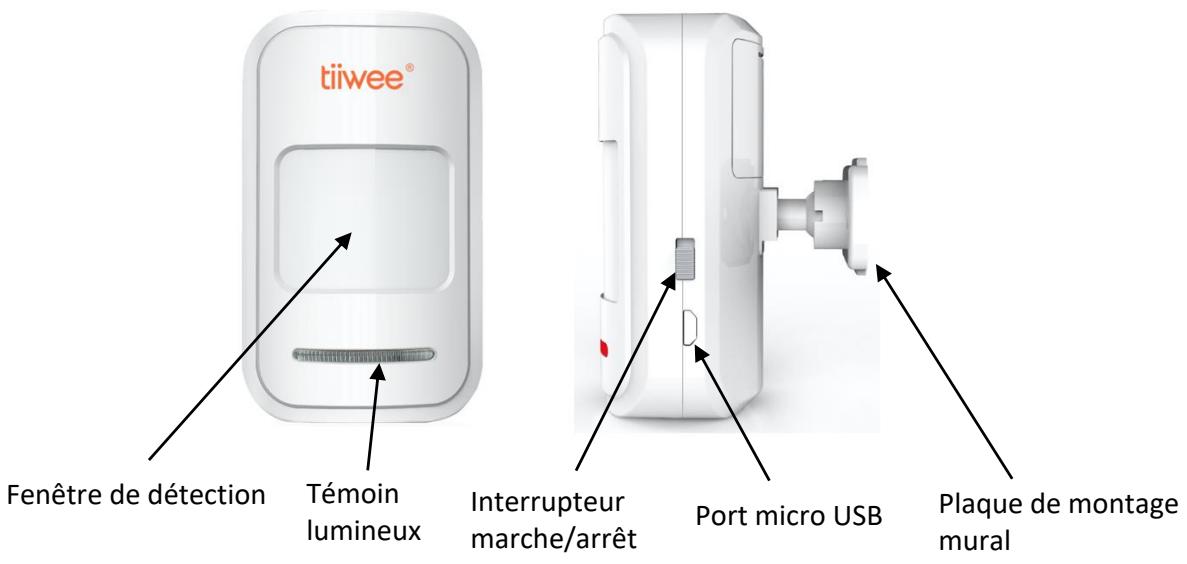

Positionnez le détecteur de mouvement avec la fenêtre de détection tournée vers le bas pour éviter qu'il ne détecte quoi que ce soit pour le moment.

Utilisez le bouton "haut-parleur" de la télécommande pour passer du son de la sonnette (2 volumes différents) au son de la sirène. Couvrez la sirène pour éviter d'endommager votre audition. Appuyez sur le bouton "haut-parleur" de la télécommande jusqu'à ce que vous entendiez le son de la sonnette ("Ding-Dong").

b. Appuyez sur le bouton d'activation ( ) de la télécommande pour armer le X1-sirène. Vous entendez un court bip accompagné d’un bref clignotement des LED.

c. Maintenant, éloignez l'aimant du premier capteur. Vous entendez le son de la sonnette ("Ding-Dong"), et la lumière rouge du capteur s'allume. Répétez cette procédure pour tous les autres capteurs de porte.

Détecteur de mouvement (kits PIR uniquement) : Lentement, devant le détecteur de mouvement, agitez votre main à une distance d'environ 50-70 centimètres. Vous entendez un son de porte, et la fenêtre de détection du détecteur s'allume.

4. Installation de votre système

Installation de votre système Désactivez les X1-sirènes à l'aide du bouton de désactivation de la télécommande ( ). Maintenant, montez les capteurs X1 et les capteurs de porte en suivant les instructions du manuel.

Comment monter le X1-Sirène

Tout d'abord, fixez le panneauarrêté au mur à l'aide des tampons autocollants ou des vis (fournies). Placez le X1-sirène sur le panneauarrêté et fixez-le au panneauarrêté avec la plus petite vis en bas.

Une fois que tous les composants sont montés, activez le système : Sélectionnez le bouton "Haut-parleur" de la télécommande pour désigner le son de la sirène. Maintenant, pour activer cette méthode, appuyez sur le bouton Activation.

Mise en marche/arrêt

Appuyez sur le bouton On/Off du X1-siren pendant 5 secondes pour allumer ou éteindre l'appareil. Lorsque vous allumez l'appareil, vous entendez un court bip et les LED s'allument de haut en bas. Lorsque vous éteignez l'appareil, vous entendez un bip long et les LEDs s'éteignent de bas en haut. Lorsque le signe X1 est allumé, il est dans le même état (actif ou désactivé) que lorsqu'il a été éteint.

Activation du système

Sur le X1-sirène : appuyez brièvement sur la touche CONNECT. Sur la télécommande : appuyez sur le bouton Activation.

Vous entendez un bip pour confirmer que le système est activé.

Désactivé le système

Sirène : appuyez brièvement sur la touche CONNECT.

Télécommande : appuyez sur le bouton de désactivation.

La déactivation du système sera confirmée par deux bips sonores.

Témoin lumineux : statut activé

Le X1-siren est doté d'un témoin lumineux qui indique si le système est actif ou non. Lorsque le système est activé, la LED de la zone 4 clignote toutes les 5 secondes. Pour éteindre le témoin lumineux, en mode activé, appuyez sur la touche CONNECT pendant 5 secondes. Vous entendez un bip, et le voyant s'éteint. Pour réactiver le voyant, reprenez la procédure décrite ci-dessus.

Choisir le son de la sonnette ou de la sirène

En mode désactivé, appuyez brièvement sur le bouton On/Off du X1-siren ou sur le bouton "haut-parleur" de la télécommande pour basculer entre les sons de la sonnette et ceux de la sirène. L'ordre des sons est le suivant

1. sonnette forte
2. sonnette douce
3. sirentrésforte(120dB)

Vous entendez un court fragment de la notification ou de l'alarme sélectionnée chaque fois que vous appuyez sur le bouton.

IMPORTANT : Les modifications des paramètres du X1-sirène ne peuvent être effectuées que lorsque le X1-sirène est en mode désactivé. Si vous essayez d'apporter des modifications aux X1-sirènes alors que le système est en mode activé, vous entendez trois bips.

En règle générale, trois bips signifient toujours que le X1-sirène n'est pas en mesure de traitser l'entrée. Dans ce cas, consultez le mode d'emploi.

Lorsque la sirène d'alarme retentit

Lorsqu'un capteur déclenche une alarme en mode sirène, l'alarme retentit pendant 2 minutes. Ensuite, la sirène s'arrête et le X1-sirène revient automatiquement en mode activé. La sirène peut également être arrêtée à tout moment à l'aide de la télécommande. Pendant une alarme, la LED de la zone concernée s'allume jusqu'à ce que l'alarme soit désactivée.

Arrêter une alarme

Il y a deux façons d'arrêter l'alarme lorsque la sirène retentit. Arrêtez la sirène en appuyant sur le bouton de désactivation de la télécommande.

Vous pouvez également arrêter l'alarme sur le X1-sirène par la combinaison de boutons suivante : Appuyez 3 fois rapidement sur le bouton Marche/Arrêt, suivi immédiatement d'une pression rapide sur le bouton CONNECT.

6. Développer votre système

Développer le système X1 avec les capteurs de porte Tiiwee et les détecteurs de mouvement du système d'alarme domestique Tiiwee. Il est possible d'ajouter jusqu'à 10 capteurs par zone. Il est possible de connecter jusqu'à 10 télécommandes. En outre, des unités X1-sirène supplémentaires, ainsi que des sirènes extérieures A3, peuvent être connectées en combinant les capteurs existants aux nouvelles sirènes.

Important: garantie

Veuillez utiliser uniquement les accessoires du système d'alarme domestique Tiiwee afin de garantir le bon fonctionnement du système.

Connexion de capteurs de porte supplémentaires

Voici un exemple de connexion d'un capteur de porte à la zone 2 :

• Désactivez les X1-sirènes en appuyant sur le bouton CONNECT des X1-sirènes ou sur le bouton de déactivation de la télécommande.
• Sur le X1-sirène, appuyez sur la touche CONNECT pendant 5 secondes. Vous entendez un bip et les quatre LEDs s'allument.
• Sur le X1-sirène, appuyez brièvement deux fois sur la touche CONNECT pour sélectionner la zone 2. La LED de la zone 2 s'allume.
• Activez le capteur de porte en éloignant l'aimant du capteur. Vous entendez deux bips, et la LED de la zone 2 clignote deux fois.
• Sauvegardez le réglage en appuyant brièvement sur le bouton On/Off du X1-siren.

Le capteur de porte est MAINTENANT connecté à la zone 2.

Connexion des détecteurs de mouvement PIR

Procédez comme décrit avec les capteurs de porte dans le chapitre précédent. Déclenchez l'appareil en plaçant votre main devant le détecteur de mouvement à une distance de 50 à 70 cm. Lorsque vous effectuez la procédure d'appairage, assurez-vous que le détecteur de mouvement est orienté vers le bas pour éviter des signaux indésirables de l'appareil lors de l'appairage avec le X1-sirène.

Connexion des télécommandes

Jusqu'à 10 télécommandes peuvent être connectées au X1-siren.

Appariement des télécommandes

• Appuyez sur la touche CONNECT pendant 5 secondes. Vous entendrez un bip et les quatre LEDs s'allumeront.
• Appuyez sur un (quelconque) bouton de la (des) télécommande(s) que vous souhaitez connecter. Vous entendrez deux bips pour confirmer que l'appariement est correct.
• Appuyez brièvement sur le bouton On/Off pour enregistrer les paramètres

La télécommande est maintenant connectée au X1-sirène.

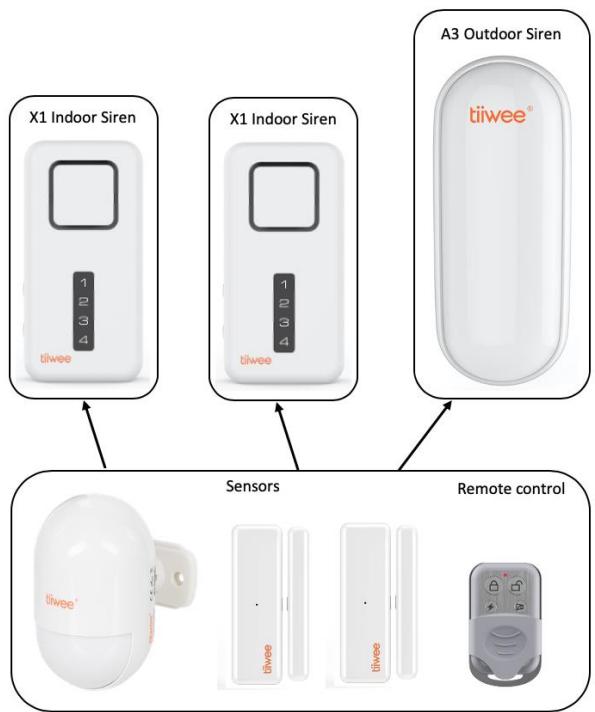

Ajout de sirènes supplémentaires à votre système

Le système peut être complété par d'autres sirènes X1 et A3 pour l'extérieur. Il suffit de connecter vos capteurs et vos télécommandes à la nouvelle sirène X1 ou A3. Une nouvelle sirène fonctionne indépendamment des sirènes existantes.

Veuillez vous référer à l'image ci-dessous qui en expose le principe.

Dégager tous les capteurs d'une zone. reconnexion des capteurs à une zone.

Les capteurs peuvent être supprimés d'une zone en supprimant toutes les informations de connexion pour une zone. Tout capteur que vous souhaitez conserver dans cette zone devra être reconnecté à cette zone.

Dans l'exemple de procédure suivant, tous les capteurs d'une zone sont supprimés et reconnectés à la (aux) nouvelle(s) zone(s).

Vous trouvez ci-dessous un exemple de suppression du capteur de porte de la zone 3 et de connexion de ce capteur de porte à la zone 1 :

Suppression des informations sur les zones

Désactivez les X1-sirènes en appuyant sur le bouton CONNECT des X1-sirènes ou sur le bouton de désactivation de la télécommande. Suppression de tous les capteurs de la zone 3 :

• Sur le X1-sirène, appuyez sur la touche CONNECT pendant 5 secondes. Vous entendez un bip et les quatre LEDs s'allument.
• Sur le X1-sirène, appuyez brièvement trois fois sur la touche CONNECT pour sélectionner la zone 3. La LED de la zone 3 s'allume.
• Sur le X1-sirène, appuyez sur la touche CONNECT pendant 5 secondes. Cela supprimera tous les capteurs de la zone 3. Vous entendez quatre bips de confirmation, et la LED clignote quatre fois.

Maintenant, connectez le capteur de porte à la zone 1 :

• Sur le X1-sirène, appuyez sur la touche CONNECT pendant 5 secondes. Vous entendez un bip et les quatre LEDs s'allument.
• Sur le X1-sirène, appuyez une fois sur le bouton CONNECT pendant 5 secondes. La LED de la zone 1 s'allume.
• Activez le capteur de porte en retardant l'aimant du capteur. Vous entendez deux bips, et la LED de la zone 1 clignote deux fois.
• Sur le X1-sirène, enregistrez le réglage en appuyant brièvement sur le bouton On/Off.

Le capteur de porte a maintenant été retiré de la zone 3 et reconnecté à la zone 1.

Déconnexion des télécommandes

IMPORTANT : Avec cette procédure, vous déconnectez toutes les télécommandes. Veuillez reconnecter les télécommandes si vous souhaitez faire fonctionner le X1-siren à l'aide d'une ou plusieurs télécommandes.

Désactivez les X1-siren en appuyant sur le bouton CONNECT des X1-siren ou sur le bouton de désactivation de la télécommande.

• Sur le X1-sirène, appuyez sur la touche CONNECT pendant 5 secondes. Vous entendez un bip et les quatre LEDs s'allument
• Sur le X1-sirène, appuyez à nouveau sur la touche CONNECT pendant 5 secondes. Vous entendrez quatre bips et toutes les diodes clignoteront rapidement quatre fois.
• Sur le X1-sirène, appuyez brièvement sur le bouton On/Off pour enregistrer les nouveaux paramètres.

Toutes les télécommandes sont maintenant déconnectées du X1-sirène. Pour reconnecter une télécommande, veuillez consulter le chapitre "Extension de votre système - connexion des télécommandes".

8. Durée de vie des piles et faible tension des piles

La durée de vie prévue des piles de tous les composants du système est de 10 à 12 mois dans des conditions normales. Nous recommandons de vérifier régulièrement les piles et de les remplacer au moins une fois par an. Veuillez toujours utiliser des piles alcalines.

Remplacez les piles lorsque vous remarquez ce qui suit :

Sirène : Vous entendez 3 bips toutes les 20 secondes.

Capteurs de porte : Le voyant rouge du capteur clignote ou est allumé en continu.

Capteurs de mouvement PIR : Le témoin lumineux à l'avant s'allume en permanence.

Capteurs de mouvement PIR : Lorsque le témoin lumineux a été manuellement, l'indication de pile faible n'est pas active. Dans ce cas, vérifie le bon fonctionnement du capteur de mouvement à intervalles réguliers.

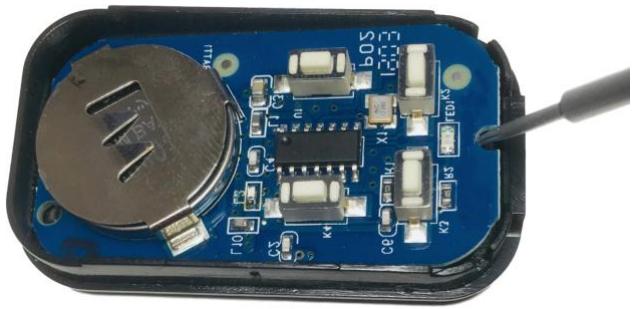

9. Remplacement des piles

Télécommande : Retirez les 3 vis situées à l'arrière de la télécommande. Ouvrez la télécommande. Maintenant, à l'aide d'une épingle, d'un clou ou d'un petit tournevis, soulevez la carte électronique au niveau de l'encoche. Cela vous permettra d'accéder à la batterie. Retirez doucement la pile de son compartiment en la poussant sur le côté. La pile est de type CR2032 (3V, pile au lithium). Veuillez également vous référer à l'image ci-dessous :

X1-sirène : Retirez la vis située au bas du panneau arrêté. Maintenant, faites glisser le panneau arrêté et remplacez les piles par 3 piles alcalines 1,5V de taille AA.

Capteurs de porte :

Retirez la vis située au bas du capteur. Faites maintenir glisser le capteur vers le haut et retirez-le du panneau arrêté. Retirez la vieille pile et remplacez-la par une pile alcaline AAA neuve - veuillez respecter la polarité. - Faites glisser le capteur sur le panneau arrêté et fixez-le avec la vis située au bas du capteur.

PIR Détecteurs de mouvement : Faites glisser le panneau arrêté et remplacez les piles par 2 x AAA ou 3 x AAA selon le modèle.

IMPORTANT : N'UTILISEZ EN AUCUN CAS DES PILES RECHARGEABLES

10. Remise aux réglages d'usine des X1-Siren

Cette procédure efface toutes les informations qui sont liées aux capteurs et aux télécommandes.

Retirez une batterie du X1-sirène. - Tout en maintainant la touche CONNECT enfoncée, réinsérez la pile. - Àprousequelqués secondes, vousentende 10bips à intervallespluslongs, suis de 10autres bips à intervallespluscourts. - Maintenant, relâchez la touche CONNECT. - Maintenant, le X1-sirène redémarre automatiquement.

Votre X1-sirène a maintenant été réinitialisé aux paramètres d'usine. Vous pouvez reconnecter vos télécommandes et vos capteurs.

11. Capteurs de fenêtres et de portes

IMPORTANT : Veuillez vous assurer que la distance entre l'aimant et le capteur ne dépasse pas 5 mm. Les triangles sur le capteur de porte et l'aimant sont des aides à l'alignement. Ils doivent se faire face à une distance maximale de 5 mm pour que le capteur de porte fonctionne de manière optimale.

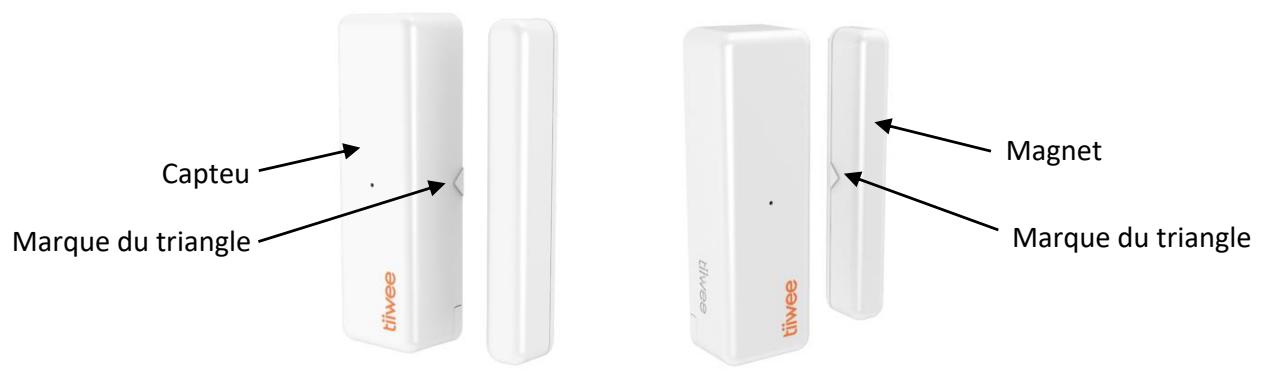

Aperçu du produit et fonctionnement

Le capteur de porte se compose d'un aimant et d'un capteur qui contient un détecteur de changements de champs magnétiques ("flux"). Lorsque l'aimant est éloigné du capteur, celui-ci détecte ce mouvement et envoie un signal sans fil à l'unité Tiiwee Alarm. L'unité Tiiwee Alarm émettra alors un puissant son d'alarme ou un son de sonnette ("Ding-Dong") selon les réglages de l'unité Alarm.

Les instructions pour l'apparition de capteurs de porte supplémentaires avec le système d'alarme Tiiwee sont incluses dans ce manuel, ou peuvent être trouvées sur notre site web www.tiiwee.com ou sur l'un de nos canaux Youtube.

Directives générales :

• N'installez pas le capteur à proximité d'aimants ou de dispositifs magnétiques - cela pourrait déclencher l'alarme accidentellement.
• Nettoyez soigneusement toutes les surfaces avant l'installation.
• L'aimant et le capteur doivent être placés respectivement sur la porte et le cadre de la porte. Le principe du système est qu'une alarme est déclenchée lorsque le capteur et l'aimant sont séparés parce que la fenêtre ou la porte est ouverte.
• Si possible, montez le capteur sur le cadre de la porte et non sur la porte ou la fenêtre elle-même. Cette position réduit l'usure qui se produit lorsque les fenêtres et les portes sont fermées (chocs). Elle augmente la durée de vie de vos capteurs.

Exemples d'installation

Divers exemples d'installation sont présentés à la première page de ce manuel. Veillez à ce que les deux surfaces d'installation soient propres et exemptes de graisse et de poussière. Il est essentiel de

respecter la distance maximale de 5 mm entre le capteur et l'aimant. Veillez également à ce que les repères triangulaires soient alignés.

Comment monter un capteur de porte (voir l'intérieur de la première page)

Image 1: La porte et le montant de la porte sont au même niveau. Positionnez le capteur et l'aimant l'un à côté de l'autre et placez les repères triangulaires sur les côt

Image 2 : La porte est en saillie par rapport au montant de la porte. Montez l'aimant littéralement sur le haut de la porte et positionnez le capteur à quelques millimètres de distance sur le montant de la porte. Positionnez les repères triangulaires sur les côté

Image 3: Le montant de la porte est en saillie par rapport à la porte. Montez le capteur littéralement sur le montant de la porte, puis positionnez l'aimant sur la porte à quelques millimètres de distance et placez les repères triangulaires sur les côt

Important - veuillez NOTER :

• Il est essentiel que le capteur et l'aimant soient correctement alignés et soient au même niveau à l'aide des marques triangulaires.
• La distance entre le capteur et l'aimant ne doit pas dépasser 5 mm.

Aimant :

• Installation à l'aide de vis : retirez le panneau arrêté de l'aimant en le faisant glisser. Ensuite, positionnez le panneau arrêté à l'endroit souhaité. Une fois le panneau arrêté de l'aimant monté, placez l'aimant sur le panneau arrêté et faites-le glisser vers le bas jusqu'à ce qu'il soit dans sa position finale.
• Installation avec du ruban adhésif double face : détachez la feuille de protection d'un côté et collez le ruban sur l'aimant. Ensuite, enlevez l'autre partie de la feuille de protection et collez l'aimant sur la porte ou le montant de la porte.

Capteur :

Avant d'installer le capteur, veuillez vous assurer que l'aimant et le capteur seront tous deux alignés comme décrit dans le chapitre "Comment monter un capteur de porte".

• Installation latérale et installation avec du ruban adhésif double face : Retirez la feuille de protection d'un côté du ruban et collez le ruban sur le capteur. Ensuite, enlevez l'autre partie de la feuille de protection et collez le capteur sur la porte ou le montant de la porte.
• Installation avec des vis : Retirez la vis située au bas du capteur. Faites maintenant glisser le capteur vers le haut et retirez-le du panneau arrêté. Ensuite, positionnez le panneau arrêté à l'endroit désiré. Maintenant, placez le capteur sur le panneau arrêté et faites-le glisser vers le bas. Fixez le capteur à l'aide de la vis située en bas du capteur.

Testez votre capteur de porte

1. Après l'installation, ouvre la fenêtre ou la porte.
2. Le voyant rouge situé à l'avant du capteur clignote une fois.
3. Le capteur est maintenant correctement configuré.

Aperçu du produit et activation

Ouvrez le panneau arrière pour insérer les piles. Veuillez respecter la polarité. Refermez le panneau arrière. Faites glisser la rotule en place jusqu'à ce qu'elle se verrouille. Ne placez pas encore le support mural. Veuillez d'abord lire attentivement les sections "Directives générales d'installation" et "Comment monter un détecteur de mouvement PIR" avant d'installer le détecteur de mouvement.

Directives générales d'installation

Évitez les positions proches d'une fenêtre, des climatiseurs, des lampes fluorescentes, des appareils de chauffage, des réfrigérateurs, des cuisinières, et de la lumière directe du soleil et d'autres endroits où la température changerait rapidement et où la circulation d'air est élevée. S'il y a deux détecteurs dans la même zone de détection, veuillez ajuster la position pour éviter les interférences et les fausses alertes.

IMPORTANT : Le détecteur infrarouge est sensible au mouvement horizontal de l'homme. Le détecteur est moins sensible aux mouvements verticaux. Il est donc conseillé d'orienter l'appareil à un angle de 90 degrés par rapport à la direction de la marche d'une personne.

Comment monter un capteur de mouvement PIR

Contrairement aux capteurs magnétiques pour portes et fenêtres, les capteurs de mouvement PIR reconnaissent les différences de chaleur. Parfois, les différences de chaleur ne sont pas perceptibles. Nos capteurs de mouvement PIR sont dotés d'algorithmes avancés qui aident à détecter la différence entre un étre human et les changements de chaleur de l'environnement. Cependant, il est essentiel de selectionner avec soin la bonne position des capteurs de mouvement IRP pour qu'ils fonctionnent correctement.

Par conséquent, nous recommandons d'installer le détecteur de mouvement dans un coin qui est exempt de tous les facteurs mentionnés ci-dessus, et où le capteur est dirigé vers la pièce que vous pouvez surveiller.

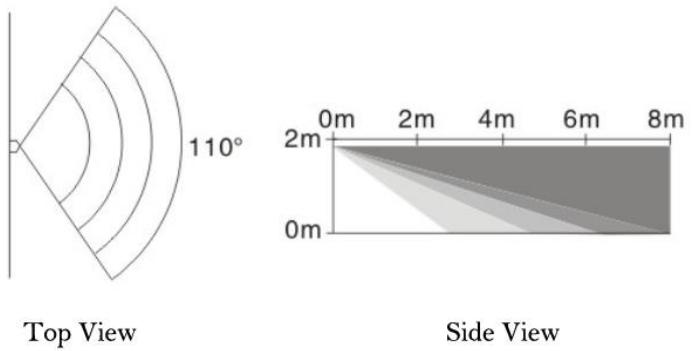

Installation finale : En tenant compte de ce qui précède, utilisez le ruban adhésif ou les vis pour fixer le support mural au mur. Maintenant, fixez le détecteur au support mural et modifiez l'angle et la distance de détection en ajustant la hauteur d'installation et le support. Il est conseillé d'installer l'appareil à une hauteur d'environ 2 mètres.

Test

1. Après l'installation, mettez l'interrupteur sur ON. Maintenant, marchez ou déplacez-vous devant le capteur IRP à une distance comprise entre 3 et 6 mètres.
2. Le témoin lumineux doit s'allumer une fois. Notez le délai de 5 secondes entre 2 signaux. Ce délai est normal et vise à économiser la batterie.
3. Si nécessaire, ajustez l'angle du détecteur pour obtenir la portée de détection souhaitée.

Lorsque le voyant du détecteur clignote

• La LED clignote une fois : Un signal est détecté, et le détecteur envoie un signal à l'unité d'alarme.
• LED allumée en permanence : Indication de basse tension, veuillez changer la batterie dès que possible.

Fonctions avancées

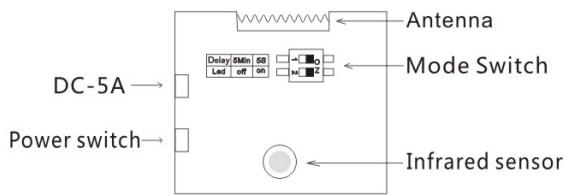

Le capteur Tiwee PIR est équipé de quelques fonctions supplémentaires qui vous permettent d'adapter l'appareil à vos besoins spécifiques. Pour accéder à ces fonctions, retirez la vis située sur le dessus du capteur. Ensuite, séparez les deux parties (pièce avant et pièce arrière) à l'aide d'un outil approprié (tournevis, par exemple). Vous voyez maintenant la carte de circuit imprimé avec les deux interrupteurs.

Picture 1

1. Le voyant lumineux peut être éteint pour économiser la batterie (position "Led off"). Dans ce mode, un signal d'alarme sera quand même envoyé au X1-sirène. IMPORTANT : Veuillez noter que l'indication de batterie faible est désactivée dans ce réglage.
2. Un temps d'attente de 5 minutes entre les détections peut être réglé pour économiser la batterie (interrupteur "5 Min" ou "5s"). Utilisez la période d'attente de 5 minutes lorsque votre capteur IRP est réglé pour déclencher une alarme sonore. Nous ne conseillons pas d'utiliser ce mode en combinaison avec le réglage de la sonnerie de votre unité d'alarme.

Changer les paramètres de l'usine

Les réglages d'usine sont "5s" et "Led On". Le capteur respectera un temps d'attente de 5 secondes entre 2 signaux et que le voyant LED clignotera toujours si un mouvement est détecté. Ce sont les réglages les plus couramment utilisés.

1. Si les deux interrupteurs sont régés sur la position ON, comme le montre l'image 1, la LED clignote chaque fois qu'un mouvement est détecté. Après chaque signal, un temps d'attente de 5 secondes permet à une personne de passer le détecteur sans déclencher un signal en continu.
2. Si l'interrupteur supérieur est réglé sur "Off", le détecteur respectera un délai de 5 minutes avant de redevenir actif. Il s'agit d'un mode d'économie d'énergie. Il est déconseillé de régler ce délai sur le

son de la sonnette de la porte de l'unité d'alarme.

1. Si l'interrupteur inférieur est réglé sur "Off", la lumière de la LED ne clignote pas lorsqu'un signal est détecté. Ce réglage permet d'économiser la batterie. Ce réglage peut être utilisé si vous pouvez éviter qu'un cambrioleur ne puisse localiser le détecteur de mouvement dans l'obscurité.
2. Si les deux interrupteurs sont en position "Off", comme le montre la figure 2, le capteur IRP respectera un intervalle de 5 minutes entre 2 signaux différents, et la fenêtre LED ne clignotera pas.

Rappel de la tension : Le voyant lumineux sera continuellement allumé lorsque la tension du PIR est inférieure à 2,4V, à moins que le voyant n'ait été éteint par le réglage des interrupteurs internes.

Caractéristiques techniques

Alimentation : Le capteur IRP est alimenté par 3 piles alcalines AAA de 1,5 V ou par une alimentation externe de 5 V/1 A en courant continu, connectée par le port micro-USB. Les piles peuvent rester à l'intérieur du capteur pendant que l'alimentation externe est connectée et utilisée. Elles fonctionneront comme une alimentation de secours en cas de panne de courant de 220V. L'adaptateur d'alimentation n'est pas inclus avec le produit.

13. Service à la clientèle

Si un soutien supplémentaire est nécessaire, veuillez consulter le site www.tiwee.com. Vous y trouverez du matériel de soutien supplémentaire ainsi que nos vidéos de soutien dans votre propre langue.

Voussoupiezegalementnouscontacteràl'adresse suivante: info@tiwee. com. Nousréponds dansles24heuresàtouteslesquestions, maislaplupartdu tempsle jour même. Nousoffronsune garantiede deux ans sur tous nos produits.
