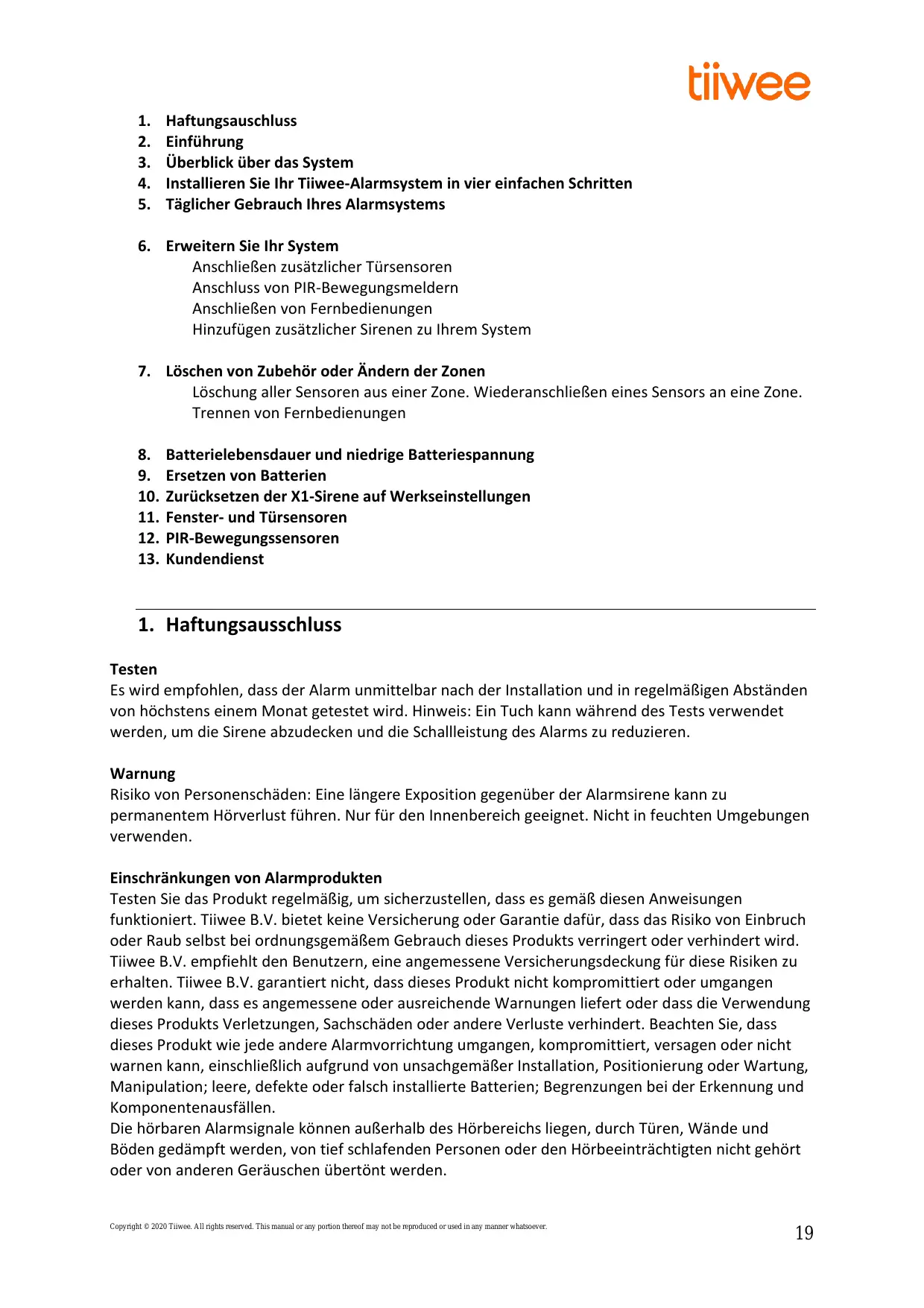

1. Haftungsausschluss

Testen

Es wird empfohlen, dass der Alarm unmittelbar nach der Installation und in regelmäßigen Abständen von hochstens einem Monat getestet wird. Hinweis: Ein Tuch kann während des Tests verwendet werden, um die Sirene abzudecken und die Schallleistung des Alarms zu reduzieren.

Warning

Risiko von Personenschäden: Eine langere Exposition gegenüber der Alarmsirene kann zu permanentem Hörverlust führen. Nur für den Innebereich geeignet. Nicht in feuchten Umgebungen verwenden.

Einschrankungen von Alarmprodukten

Testen Sie das Produkt regelmäßig, um sicherzustellen, dass es gemäß diesen Anweisungen fungkioniert. Tiiwee B.V. bietet keine Versicherung oder Garantie dafür, dass das Risiko von Einbruch oder Raub selbst bei ordnungsgemäßem Gebrauch these Products verringgert oder verhindert wird. Tiiwee B.V. empfeht den Benutzern, eine angemessene Versicherungsdeckung für diese Risiken zu erhalten. Tiiwee B.V. garantiert nicht, dass these Product nicht kompromittiert oder umgangen werden kann, dass es angemessene oder ausreichende Warnungen liefert oder dass die Verwendung deses Produsks Verletzungen, Sachschaden oder andere Verluste verhindert. Beachten Sie, dass these Product wie jeder andere Alarmvorrichtung umgangen, kompromittiert, versagen oder nicht warnen kann, einschließlich aufgrund von unsachgemäßer Installation, Positionierung oder Wartung, Manipulation; leere, defekte oder falsch installierte Batterien; Begrenzungen bei der Erkennung und Komponentenausfälle.

Die hörbaren Alarmsignale können außerhalb des Hörbereichs liegen, durch Türen, Wände und Böden gedämpft werden, von tief schlafenden Personen oder den Hörbeeinträchtigten nicht gehört oder von anderen Gerauschen übertont werden.

Batteriewarnung

Achtung: Batterien können schädliche Flüssigkeiten oder entzündliche Materialien auslaufen oder explodieren und Verletzungen und Produktschäden verursachen.

• Keine alten und neuen Batterien oder anderen Batterietypen mischen
• Ersetzen Sie alle Batterien gleichzeitig
• Ersetzen Sie vollständig entladene Batterien sofort.

2. Einführung

Herzlichen Glückwunsch zu Ihr neuen X1 Tiiwee Alarm Kit. Das Tiiwee-Alarmset ist ein vielseitiges Alarmsystem, das erkennt, wenn Menschen oder Tiere Ihr Haus oder Ihr Geschäft betreten. Es ermöglicht Ohnen die Verwendung mehrerer Sensoren mit einem oder mehreren Alarmen in bis zu vier verschiedene Zonen. Diese Sensoren (PIR-Bewegungssensoren, Fenster-/Tursensoren) werden drahtlos mit einer Alarmeinheit ("X1-Sirene") verbunden. Diese Alarmeinheit erzeugt einen Türklingelton oder eine sehr laute Sirene. Die Alarmeinheit kann an einer festen Stelle angebracht oder mitgenommen werden, wenn Sie sich im Haus bewegen oder schlafen gehen.

An jeder Zone können maximal 10 Sensoren angeschlossen werden. Außen dem können bis zu 10 Fernbedienungen mit jeder Alarmeinheit gepaart werden. Ein Sensor oder eine Fernbedienung kann bei Bedarf mit mehreren Alarmeinheiten gepaart werden.

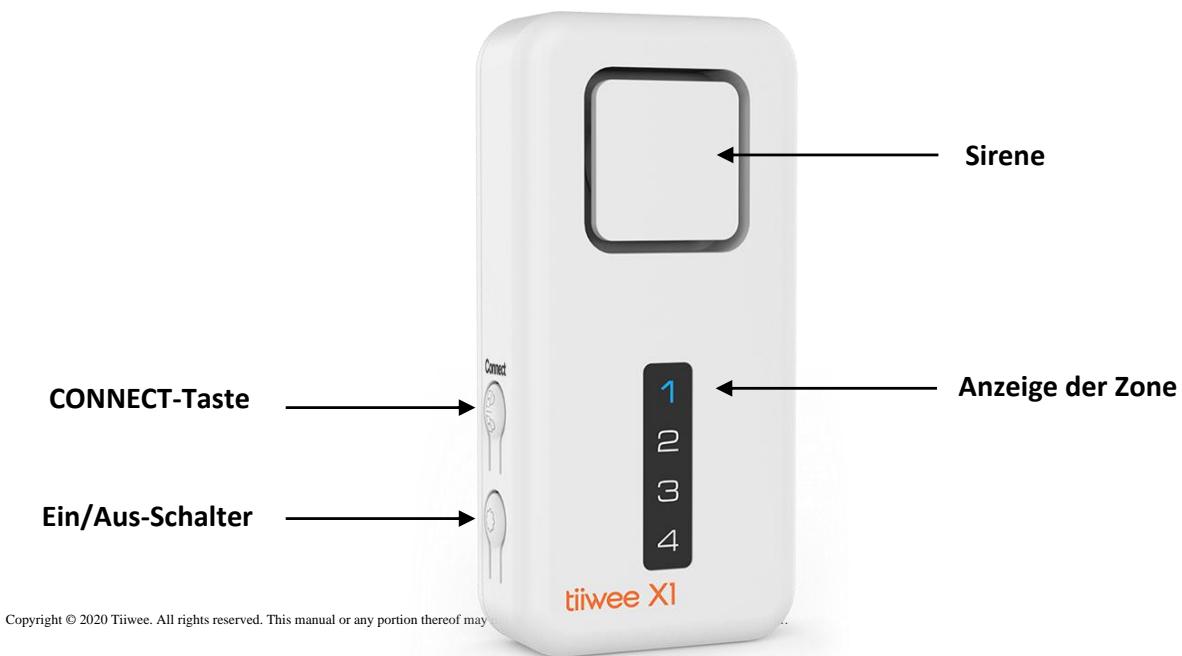

Vorgesehene Verwendung

Das Tiiwee Home Alarm System ist in erster Linie dazu gedacht, Einbrecher abzuschrecken, wenn sie in Ihr Haus eindringen. Das Herzstück des Systems ist die X1-Sirene. Platzieren Sie die Sirene in ihrer Wohnung Dort, wo Einbrecher am ehesten eindringen. Wenn Sie eine größere Wohnung haben, erwären Sieitte, zusätzliche Tiiwee X1- oder A3-(Außen-) Sirenen zu installmenten.

Das System ist einsatzbereit. Ihr System ist vorkonfiguriert, und die Sensoren und Fernbedienungen sind an die X1-Sirene angeschlossen. Die Fenstersensoren sind an Zone 1 angeschlossen. Wenn ein PIR-Bewegungssensor vorhanden ist, wird dieser an Zone 2 angeschlossen. Wir empfehlen Ohnen, diesen Benutzerhandbuch sorgfältig zulesen und sich mit seinem Funktionsprinzip und den Märkkeiten zur Feinabstimmung auf ihre Bedürfnisse vertraut zu machen.

3. Überblick über das System

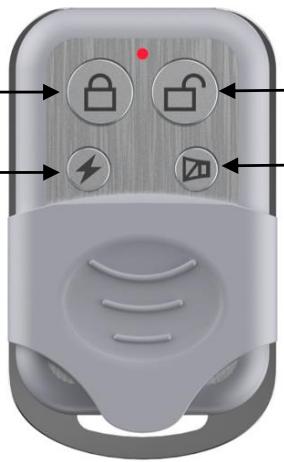

Fernsteuerung

Aktivierungs-Knopf:

aktiviert die

Alarmeinheit

Notfallknopf: Lös einen lauten Alarmton aus. Drücken Sie die Deaktivierungstaste, um zu stoppen.

Deaktivierungs-Knopf: Deaktiviert die Alarmeinheit

Lautsprecher-Knopf: Ändert den Benachrichtigungston der Sirene

4. Installieren Ihres Tiiwee-Alarmsystems in vier einfahren Schritten

1. Auspacken: Packen Sie alle Bestandteile des Bausatzes aus und legen Sie sie vor sich auf den Tisch.

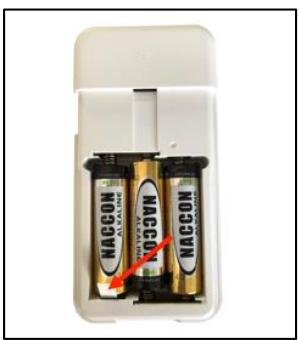

1. Entfernen Sie den Batterieschutz:

X1-Sirene: Öffnen Sie die Rückwand der X1-Sirene und entfern den Sie den

Batterieschutzstreifen. Sie horen einen Piepton, und die X1-Sirene schaltet sich automatisch ein.

Tursensoren: Entfernen Sie den Batterieschutzstreifen auf der Rückseite des Sensors, indem Sie daranziehen.

Bewegungsmelder (falls vorhanden): Öffnen Sie das Batteriefach und entfern den Batterieschutzstreifen.

3. Machen Sie sich mit Ihr System vertraut:

a. Ordnen Sie die Türsensoren so an, dass sich der Magnet auf der rechten Seite eines Sensors befindet. Die Driecke auf der Mitte der Seiten des Sensors und des Magneten dürfen nicht mehr als 5 mm voneinander entfernt sein. WICHTIG: Positionieren Sie sie so, dass die Driecke einander zugewandt sind.

Positionieren Sie den Bewegungsmelder so, dass das Erfassungsfenster nach unten zeigt, um zu vermeiden, dass er im Moment noch etwas erfasst.

Verwenden Sie die Laufsprecher-Taste auf der Fernbedienung, um vom Turklingelton (2 verzischendene Lautstärken) auf den Sirenton umzuschalten. Decken Sie die Sirene ab, um Ihr Gehör nicht zu schädigen. Drücken Sie die Laufsprecher-Taste auf der Fernbedienung, bis Sie den Turklingelton ("Ding-Dong") horen.

b. Drücken Sie die Aktivierungstaste ( ) auf der Fernbedienung, um die X1-Sirene scharf zu schalten. Sie horen einen kurzen Piepton, begleitet von einem kurzen Aufblitzen der LEDs.

c. Bewegen Sie nun den Magneten vom ersten Sensor weg. Sie horen den Türklingelton ("Ding-Dong"), und das rote Licht auf dem Sensor leuchtet auf. Wiederholen Sie diesen Vorgang für alle anderen Türsensoren.

Bewegungsmelder (nur PIR-Bausätze): Schwenken Sie vor dem Bewegungsmelder langsam die Hand in einem Abstand von etwa 50-70 Zentimetern. Es ertont eine Turklingel, und das Erfassungsfenster des Sensors leuchtet auf.

4. Installation Ihres Systems

Deaktivieren Sie die X1-Sirene mit der Deaktivierungstaste auf der Fernbedienung ( ). Montieren Sie nun die X1-Sirene und die Tursensoren gemäß den Anweisungen im Handbuch.

Wie die X1-Sirene montiert wird

Befestigen Sie zunachst die Rückwand mit den selbstklebenden Pads oder Schrauben (im Lieferumfang enthalten) an der Wand. Setzen Sie die X1-Sirene auf die Rückwand und befestigen Sie sie mit der kleinsten Schraube unter an der Rückwand.

Sobald alle Komponenten montiert sind, aktivieren Sie das System: Wahlen Sie die Laufsprechertaste auf der Fernbedienung, um den lauten Sirenton zu wahren. Um Ihr System zu aktivieren, drücken Sie jetzt die Aktivierungstaste.

5. Täglicher Gebrauch Ihres Alarmsystems

Ein-/Ausschalten

Drücken Sie die Ein/Aus-Taste auf der X1-Sirene 5 Sekunden lang, um das Gerät ein- oder auszuschalten. Beim Einsatzten horen Sie einen kurzen Piepton und die LEDs leuchten von oben nach unten auf. Beim Ausschalten der X1-Sirene ertönt ein langer Piepton, und die LEDs leuchten vonunden nach oben ab. Wenn die X1-Sirene eingeschaltet wird, befindet sie sich im gleichen Zustand (aktiv oder deaktiviert) wie beim Ausschalten.

Aktivieren des Systems

Auf der X1-Sirene: Drücken Sie kurz auf die CONNECT-Taste. Auf der Fernbedienung: Drücken Sie die Aktivierungstaste.

Sie horen einen Piepton als Bestätigung, dass das System aktiviert ist.

Deaktivieren des Systems

X1-Sirene: Drücken Sie kurz auf die CONNECT-Taste.

Fernbedienung: Drücken Sie die Deaktivierungstaste.

Die Deaktivierung des Systems wird durch zwei Pieptone bestätigt.

Anzeigelampe: Aktivierter Status

Die X1-Sirene verfügt über eine Kontrollleuchte, die anzeigt, ob das System aktiv ist oder nicht. Wenn das System aktiviert ist, blinking die LED der Zone 4 alle 5 Sekunden. Um die Kontrollleuchte auszuschalten, drücken Sie im aktivierten Modus 5 Sekunden lang die CONNECT-Taste. Sie horen einen Piepton, und die Kontrollleuchte erlischt. Um die Kontrollleuchte wieder einzuschalten, wiederholen Sie die oben beschriebene Prozedur.

Auswahl von Turklingel-Ton oder Sirenton

Drücken Sie im deaktivierten Modus kurz die Ein-/Aus-Taste der X1-Sirene oder die Laufsprecher-Taste der Fernbedienung, um zwischen Turklingel- und Sirenton umzuschalten. Die Reihenfolge der Töne ist

1. laute Türklingel
2. leichte Türklingel
3. sehr laute Sirene (120dB)

Bei jedem Drücken der Taste horen Sie ein kurzes Fragment des ausgewählten Benachrichtigungsoder Alarmtons.

WICHITG: Änderungen an den Einstellungen der X1-Sirene können nur durchgeführt werden, wenn sich die X1-Sirene im deaktivierten Modus befindet. Wenn Sie versuchen, Änderungen an der X1-Sirene vorzunehmen, während sich das System im aktivierten Modus befindet, hören Sie drei Pieptöne.

In der Regel bedeuten drei Pieptone immer, dass die X1-Sirene nicht in der Lage ist, die Eingabe zu verarbeiten. Konsultieren Sie in einem solchen Fall die Gebrauchsanweisung.

Wenn der Sirenenalarm ertont

Wenn ein Sensor im Sirenenmodus einen Alarm auslöst, ertönt der Alarm 2 Minuten lang. Danach stoppt die Sirene und die X1-Sirene kehrt automatisch wieder in den aktivierten Modus zurück. Die Sirene kann auch jederzeit mit der Fernbedienung angehalten werden. Während eines Alarms leuchtet die LED der jeweiligen Zone auf, bis der Alarm ausgeschelt wird.

Stoppen eines Alarms

Es gibt zwei Möglichkeiten, den Alarm zu stoppen, wenn die Sirene ertont. Stoppen Sie die Sirene, indem Sie die Deaktivierungstaste auf der Fernbedienung drücken.

Alternative können Sie den Alarm auf der X1-Sirene auch durch die folgende Tastenkombination stoppen: Drücken Sie dreimal Schnell die Ein/Aus-Taste und dann�始t die CONNECT-Taste.

6. Erweiterern Sie Ihr System

Erweitern Sie das X1-System mit Tiiwee-Tursensoren und Bewegungsmeldern aus dem Tiiwee Home Alarm System. Es ist möglich, bis zu 10 Sensoren pro Zone hinzuzufugen. Es konnen bis zu 10 Fernbedienungen angeschlossen werden. Darüber hinaus konnen zusätzliche X1-Sireneneinheiten sowie A3-Außensiren angeschlossen werden, indem die vorhandenen Sensoren mit den neuen Sirenen kombiniert werden.

WICTIG: Garantie

Bitte verwenden Sie ausschließlich Zubehör des Tiiwee Home Alarm Systems, um eine einwandfrei Funktion des Systems zu gewährleisten.

Anschlieben zusätzlicher Tursensoren

Dies ist ein Beispiel für den Anschluss eines Tursensors an Zone 2:

• Deaktivieren Sie die X1-Sirene, indem Sie die CONNECT-Taste auf der X1-Sirene oder die Deaktivierungstaste auf der Fernbedienung drücken.
• Drücken Sie auf der X1-Sirene 5 Sekunden lang die CONNECT-Taste. Sie horen einen Piepton und alle vier LEDs leuchten auf.
• Drücken Sie auf der X1-Sirene zweimal kurz auf die CONNECT-Taste, um Zone 2 zu wahlen. Die LED der Zone 2 leuchtet auf.
• Aktivieren Sie den Tursensor, indem Sie den Magneten vom Sensor wegbewegen. Sie horen zwei Pieptöne, und die LED von Zone 2 blinkt zweimal.
• Speichern Sie die Einstellung durch kurzes Drücken der Ein/Aus-Taste auf der X1-Sirene.

Der Tursensor ist jetzt an Zone 2 angeschlossen.

Anschluss von PIR-Bewegungsmeldern

Gehen Sie wie bei den Tursensoren im vorigen Kapitel beschreiben vor. Losen Sie das Gerät aus, indem Sie ihre Hand in einem Abstand von 50-70 cm vor den Bewegungsmelder bewegen. Achten Sie bei der Durchführung des Kopplungsverfahrens daraufuf, dass der Bewegungsmelder von Ihnen weg nach unten zeigt, um unerwänschte Signale vom Gerät zu vermeiden, während es mit der X1-Sirene gekoppelt wird.

Anschließlich von Fernbedienungen

An die X1-Sirene konnen bis zu 10 Fernbedienungen angeschlossen werden.

Koppeln von Fernbedienungen

• Drücken Sie die CONNECT-Taste für 5 Sekunden. Sie horen einen Piepton und alle vier LEDs leuchten auf
• Drücken Sie eine (beliebige) Taste auf der/eden Fernbedienung(en), die Sie anschließen möchten. Sie horen zwei Pieptöne zur Bestätigung der korrekten Paarung.
• Drücken Sie kurz auf die Ein/Aus-Taste, um die Einstellungen zu speichern

Die Fernbedienung ist nun an die X1-Sirene angeschlossen.

Hinzufügen zusätzlicher Sirenen zu Ihr System

Das System kann mit weiteren X1-Sirenen und A3-Außensirenen erweitert werden. Schlieben Sie einfach ihre Sensoren und Fernbedienungen an die neue X1- oder A3-Sirene an. Eine neue Sirene Funktioniert unabhängig von vorhandenen Sirenen.

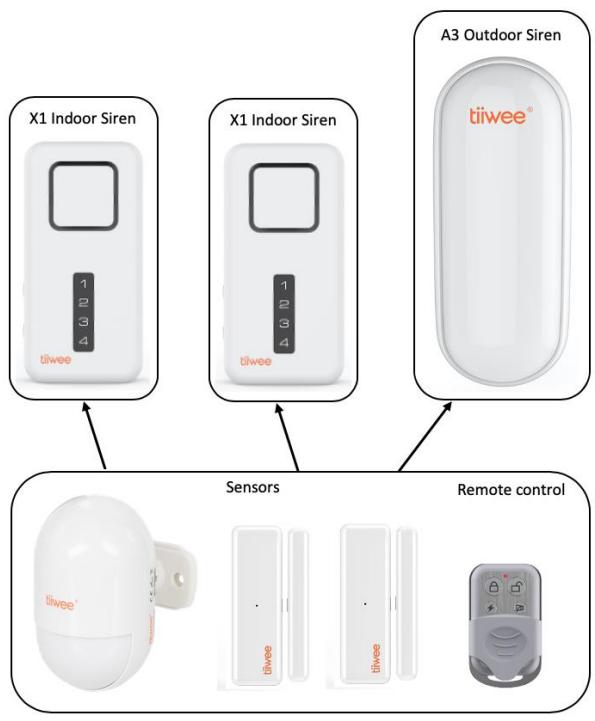

Bitte beachten Sie die unterstehende Abbildung, die das Prinzip skizziert.

7. Löschen von Zubehör oder Ändern der Zonen

Lösung aller Sensoren aus einer Zone. Wiederanschreiben eines Sensors an eine Zone.

Sensoren können aus einer Zone gelöscht werden, indem alle Verbindungsinformationen für eine Zone gelöscht werden. Alle Sensoren, die Sie in dieser Zone behalten möchten, müssen wieder mit dieser Zone verbunden werden.

In der folgenden Beisiegelprozeder wirden alle Sensoren aus einer Zone gelöscht und wieder mit der/den neuen Zone(n) verbunden.

Unten sehen Sie ein Beispiel für das Löschen des Tursensors aus Zone 3 und den Anschluss dieser Tursensors an Zone 1:

Löschen von Zoneninformationen

○ Deaktivieren Sie die X1-Sirene, indem Sie die CONNECT-Taste auf der X1-Sirene oder die Deaktivierungstaste auf der Fernbedienung drücken.

Löschen aller Sensoren aus Zone 3:

• Drücken Sie auf der X1-Sirene 5 Sekunden lang die CONNECT-Taste. Sie horen einen Piepton und alle vier LEDs leuchten auf.
• Drücken Sie auf der X1-Sirene dreimal kurz auf die CONNECT-Taste, um Zone 3 zu wahlen. Die LED der Zone 3 leuchtet auf.
• Drücken Sie auf der X1-Sirene 5 Sekunden lang die CONNECT-Taste. Dadurch werden alle Sensoren aus Zone 3 gelöscht. Sie horen vier Pieptöne zur Bestätigung, und die LED blinkt viermal.

Schlieben Sie nun den Tursensor an Zone 1 an:

• Drücken Sie auf der X1-Sirene 5 Sekunden lang die CONNECT-Taste. Sie horen einen Piepton und alle vier LEDs leuchten auf.
• Drücken Sie auf der X1-Sirene die CONNECT-Taste einmal kurz 1, um Zone 1 zu wahlen. Die LED der Zone 1 leuchtet auf.
• Aktivieren Sie den Tursensor, indem Sie den Magneten vom Sensor entfernen. Sie horen zwei Pieptöne, und die LED von Zone 1 blinkt zweimal.
• Auf der X1-Sirene speichern Sie die Einstellung durch kurzes Drücken der Ein-/Aus-Taste.

Der Tursensor wurde nun aus Zone 3 entfernt und wieder an Zone 1 angeschlossen.

Trennen von Fernbedienungen

WICHTIG: Bei diesen Verfahren trennen Sie alle Fernbedienungen.itte schlieben Sie die Fernbedienungen wieder an, wenn Sie die X1-Sirene über eine oder mehrere Fernbedienungen bedienen möchten.

○ Deaktivieren Sie die X1-Sirene, indem Sie die CONNECT-Taste auf der X1-Sirene oder die Deaktivierungstaste auf der Fernbedienung drücken.

• Drücken Sie auf der X1-Sirene 5 Sekunden lang die CONNECT-Taste. Sie horen einen Piepton und alle vier LEDs leuchten auf.
• Drücken Sie auf der X1-Sirene die CONNECT-Taste erneut 5 Sekunden lang. Sie horen vier Pieptöne und alle LEDs blinken schnell viermal.
• Drücken Sie auf der X1-Sirene kurz die Ein/Aus-Taste, um die neuen Einstellungen zu speichern.

Alle Fernbedienungen sind jetzt von der X1-Sirene getrennt. Um eine Fernbedienung wieder anzuschreiben,lesen Sieitte das Kapitel "Erweitern Sie Ihr System - Fernbedienungen anschreiben".

8. Batterielebensdauer und niedrige Batteriespannung

Die erwartete Batterielebensdauer aller Systemkomponenten beträgt unter normalen Bedingungen 10-12 Monate. Wir empfehlen, die Batterien regelmäßig zu überprüfen und mindestens einmal pro Jahr zu ersetzen.itte verwenden Sie immer Alkaline-Batterien.

Ersetzen Sie die Batterien, wenn Sie Folgendes bemerken:

X1-Sirene: Sie horen alle 20 Sekunden 3 Pieptone.

Tursensoren: Das rote LED-Licht des Sensors blinkt oder leuchtet kontinuierlich.

PIR-Bewegungssensoren: Die Kontrollleuchte vorne leuchtet kontinuierlich.

PIR-Bewegungssensoren: Wenn die Anzeigeleuche manuell ausgeschelt warde, ist die Anzeige für schwache Batterie nicht aktiv. Überprüfen Sie in thisem Fall in regelmäßigen Abständen die korrekte Funktion des Bewegungssensors.

9. Ersetzen von Batterien

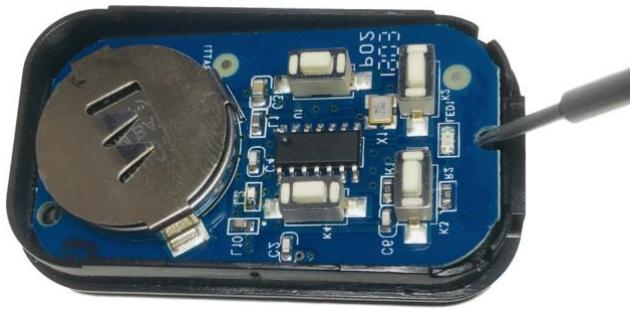

Fernsteuerung: Entfernen Sie die 3 Schrauben auf der Rückseite der Fernbedienung. Öffnen Sie die Fernbedienung. Heben Sie nun mit einem Stift, Nagel oder kleinen Schraubendreher die Elektronikplatine an der Kerbe an. Dadurch erhalten Sie Zugriff auf die Batterie. Nehmen Sie die Batterie vorsichtig aus ihrem Fach, indem Sie sie seitlich drücken. Der Batterietyp ist CR2032 (3V, Lithium-Batterie).itte beachten Sie auch die Abbildung unten:

X1-Sirene: Entfernen Sie die Schraube an der Unterseite der Rückwand. Schieben Sie nun die Rückwand ab und ersetzen Sie die Batterien durch 3 × 1,5 ~V Alkalibatterien der Groß AA.

Tursensoren:

• Entfernen Sie die Schraube an der Unterseite des Sensors. Schieber den Sensor nach oben und entfernen Sieihn von der Rückwand.
• Nehmen Sie die alte Batterie hereaus und ersetzen Sie sie durch eine frische AAA-Alkalibatterie -itte achten Sie auf die richtige Polarität.
• Schieben Sie den Sensor auf die Rückwand und befestigen Sieihn mit der Schraube an der Unterseite des Sensors.

PIR-Bewegungsmelder: Schieben Sie die Rückwand ab und ersetzen Sie die Batterien je nach Modell durch 2 x AAA oder 3 x AAA-Batterien.

WICHTIG: VERWENDEN SIE UNDER KEINEN UMSTÄNDEN WIEDERAUFLABARE BATTERIEN

10.Zurücksetzen der X1-Sirene auf Werkseinstellungen

Dieses Verfahren löscht alle Informationen, die sich auf Sensoren und Fernbedienungen beziehen.

Entnehmen Sie eine Batterie aus der X1-Sirene.
- Halten Sie die CONNECT-Taste gedrückt und setzen Sie den Akku wieder ein.
- Nach einigen Sekunden horen Sie 10 Pieptone mit längeren Intervallen, gefolgt von weiteren 10 Pieptönen mit kürzeren Intervallen.
- Lassen Sie jetzt die CONNECT-Taste los.
- Zeit startet die X1-Sirene automatisch wieder.

Ohre X1-Sirene wurde nun auf die Werkseinstellungen zurückgesetzt. Sie konnen ihre Fernbedienungen und Sensoren wieder anschließen.

11. Fenster- und Tursensoren

WICHTIG:itte stellen Sie sicher, dass der Abstand zwischen Magnet und Sensor nicht mehr als 5 mm betragt. Die Dreiecke auf dem Tursensor und dem Magneten sind Ausrichtungshilfen. Sie müssen einander in einem Abstand von maximal 5 mm gegenüberliegen, damit der Tursensor optimal Funktioniert.

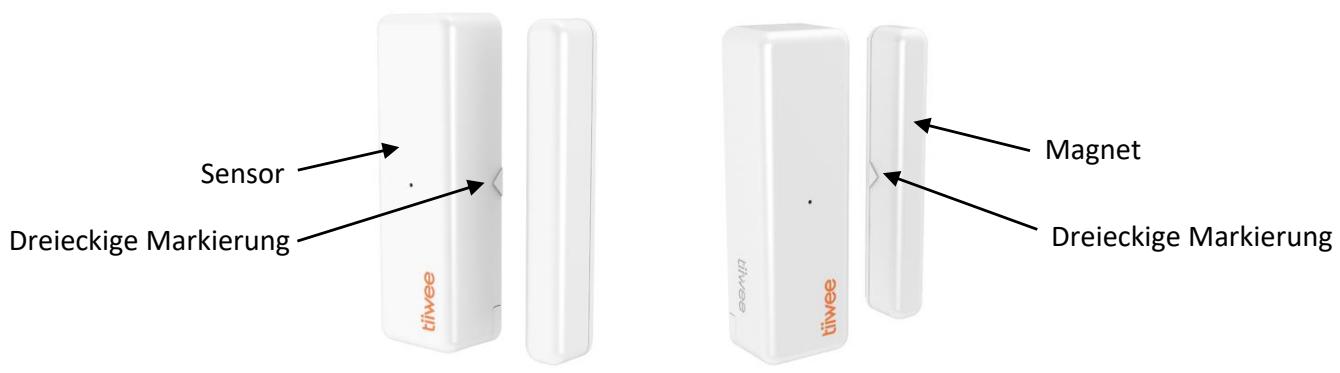

Produktübersicht und Bedienung

Der Tursensor besteht aus einem Magneten und einem Sensor, der einen Detektor für Änderungen in Magnetfeldern ("Flux") enthalt. Wenn der Magnet vom Sensor wegbewegt wird, erkennt der Sensor diese Bewegung und sendet ein Funksignal an die Tiiwee-Alarmeinheit. Die Tiiwee-Alarmeinheit gibt nun je nach den Einstellungen der Alarmeinheit einen kräftigen Alarmton oder einen Türklingelton ("Ding-Dong") ab.

Die Anweisungen für die Kopplung zusätzlicher Tursensoren mit dem Tiiwee-Alarmsystem sind in thism Handbuch enthalten oder konnen auf unserer Website www.tiiwee.com oder einem unserer Youtube-Kanäle abgerufen werden.

Installation von Tursensoren

Allgemeine Richtlinien:

• Installieren Sie den Sensor nicht in der Höhe von Magneten oder magnetischen Geräten - dies kann dazu führen, dass der Alarm versehentlich ausgelöst wird.
• Reinigen Sie alle Oberflächen vor der Installation sorgfältig.
• Der Magnet und der Sensor sollenen an der Turnz. am Turrahmen angebracht werden. Das Prinz des Systems besteht darin, dass ein Alarm ausgelost wird, wenn der Sensor und der Magnet getrennt werden, weil das Fenster oder die Tur geöffnet wird.
• Wenn möglich, montieren Sie den Sensor am Türrahmen und nicht an der Tür oder dem Fenster selbst. Diese Position verringgert den Verschleiß, der beim Schließen von Fenstern und Türen (Stöße) auftritt. Sie erhöht die Lebensdauer ihrer Sensoren.

Installationsbeispiele

Auf der ersten Seite these Handbuchs werden verschiedene Installationsbeispiele gezeigt. Achten Sie darauf, dass beiden Installationsflächen sauber und frei von Fett und Staub sind. Der maximale Abstand von 5 mm zwischen Sensor und Magnet ist unbedingt einzuhalten. Achten Sie auch darauf, dass die Dreiecksmarken ausgerichtet sind.

Wie man einen Türsensor montiert (siehe Innenseite der Titelseite)

Abbbildung 1: Tur und Tursfosten befinden sich auf gleicher Höhe. Positionieren Sie den Sensor und den Magnetenbebeneinander und positionieren Sie die Dreiecksmarkierungen an den Seiten des Magneten und des Sensors so, dass sie nahe beeinander liegen.

Bild 2: Die Tur steht gegenüber dem Tursfosten vor. Bringen Sie den Magneten seitlich oben an der Tur an und positionieren Sie den Sensor mit einigen Millimetern Abstand am Tursfosten und positionieren Sie die dreieckigen Markierungen an den Seiten von Magnet und Sensor so, dass sie nahe beieinander liegen.

Bild 3: Der Türpfosten steht gegenüber der Tür vor. Bringen Sie den Sensor seitlich am Türpfosten an und positionieren Sie dann den Magneten mit einigen Millimetern Abstand an der Tür und positionieren Sie die dreieckigen Markierungen an den Seiten von Magnet und Sensor so, dass sie nahe beieinander liegen.

WICHTIG-BITTEBEACHTENSIE:

• Es ist wichtig, dass der Sensor und der Magnet korrekt ausgerichtet sind und sich mit Hilfe der Dreiecksmarkierungen auf gleicher Höhe befinden.
• Der Abstand zwischen dem Sensor und dem Magneten sollte 5 mm nicht überschreiben.

Magnet:

• Montage mit Schrauben: Entfernen Sie die Rückwand vom Magneten, indem Sie sie abziehen. Positionieren Sie dann die Rückwand an der gewünschten Stelle. Nun, nachdem die Magnetrückwand montiert ist, setzen Sie den Magneten auf die Rückwand und schiben Sieihn nach unten, bis er sich in seiner endgültigen Position befindet.
• Installation mit doppelseitigem Klebeband: Ziehen Sie die Schutzfolie von einer Seite ab und kleben Sie das Klebeband auf den Magneten. Dannziehen Sie den anderen Teil der Schutzfolie ab und kleben den Magneten auf die Tur oder den Tursfosten.

Sensor:

Bevor Sie den Sensor installmenten, stellen Sieitte sicher, dass Magnet und Sensor wie im Kapitel "Montage eines Tursensors" beschrieben ausgerichtet sind.

• Seitliche Installation und Installation mit doppelseitigem Klebeband: Ziehen Sie die Schutzfolie von einer Seite des Bandes ab und kleben Sie das Band auf den Sensor. Ziehen Sie dann den anderen Teil der Schutzfolie ab und kleben Sie den Sensor auf die Tur oder den Tursfosten.
• Installation mit Schrauben: Entfernen Sie die Schraube an der Unterseite des Sensors. Schieber den Sie nun den Sensor nach oben und nehmen Sieihn von der Rückwand ab. Positionieren Sie dann die Rückwand an der gewünschten Stelle. Setzen Sie nun den Sensor auf die Rückwand und schieber Sieihn nach unten. Sichern Sie den Sensor mit der Schraube an der Unterseite des Sensors.

Testen Sie ihren Tursensor

1. Öffnen Sie nach der Installation das Fenster oder die Tür.
2. Die rote Anzeigeleuche an der Vorderseite des Sensors blinkt einmal.
3. Der Sensor ist nun korrekt eingestellt.

12. PIR-Bewegungssensoren

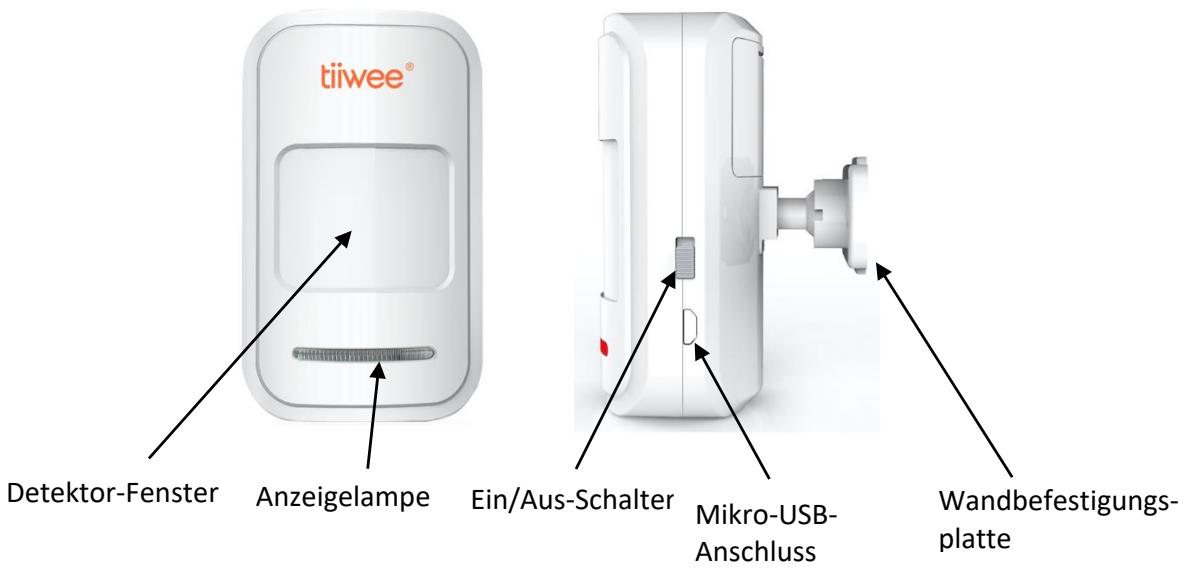

Produktübersicht und Aktivierung

Öffnen Sie die Rückwand zum Einlagen der Batterien.itte beachten Sie die richtige Polarität. Schlieben Sie jetzt die Rückwand wieder. Schiebern Sie das Kugelgelenk an seinen Platz, bis es einrastet. Positionieren Sie die Wandhalterung noch nicht.itte lessen Sie zuerst sorgfältig die Abschnittte "Allgemeine Installationsrichtlinien" und "Montage eines PIR-Bewegungsmelders", bevor Sie den Bewegungsmelder installieren.

Allgemeine Installationsrichtlinien

Vermeiden Sie Positionen in der Höhe von Fenstern, Klimaanlagen, Leuchtstoffrähen, Heizungen, Kühlschränken, Öfen und direktem Sonnenlicht und anderen Orten, an denen sich die Temperatur schnell ändern wurde und an denen ein hoher Luftstrom herrscht. Wenn sich zwei Detektoren im gleichen Erfassungsbereich befinden, passen Sieitte die Position an, um Interferenzen und Fehlalarme zu vermeiden.

WICHTIG: Der Infrarot-Detektor reagiert emphfindlich auf die horizontale Bewegung eines Menschen. Der Detektor ist weniger anfällig für vertikale Bewegungen. Daher ist es ratsam, das Gerät in einem Winkel von 90 Grad zur Laufrichtung einer Person auszurichten.

Wie man einen PIR-Bewegungsmelder anbringt

Im Gegensatz zu magnetischen Tur- und Fenstersensoren erkennen PIR-Bewegungssensoren Wärmeunterschiede. Manchmal sind Wärmeunterschiede nicht wahrnehmbar. Unsere PIR-Bewegungssensoren verfügen über hochentwickelte Algorithmen, die darauf helfen, den Unterschied zwischen einem Menschen und den Wärmeänderungen der Umgebung zu erkennen. Es ist jederichtig, die richtige Position der PIR-Bewegungssensoren sorgfältig auszuwahlen, damit sie korrekt Funktionieren.

Daher empfehlen wir, den Bewegungsmelder in einer Ecke zu installmenten, in der keiner der oben genannten Faktoren auftritt und wo der Sensor auf den Raum gerichtet ist, den Sie bewachen möchten.

Endgültige Installation: Unter Berücksichtigung des oben Gesagten verwenden Sie das Klebeband oder die Schrauben, um die Wandhalterung an der Wand zu befestigen. Bringen Sie nun den Detektor an der Wandhalterung an und ändern Sie den Erfassungswinkel und -abstand, indem Sie die

Installationshöhe und die Halterung anpassen. Es wird empfohlen, das Gerät in einer Höhe von etwa 2 Metern zu installieren.

Test

1. Stellen Sie nach der Installation den Schalter auf ON. Gehen oder bewegen Sie sich nun vor dem PIR-Sensor in einem Abstand zwischen 3 und 6 Metern.
2. Die Anzeigelampe solle einmal aufleuchten. Beachten Sie die 5 Sekunden Verzögerung zwischen 2 Signalen. Die Verzögerung ist normal und beabsichtigt, um Batteriestrom zu sparen.
3. Falls erforderlich, den Detektorwinkel anpassen, um den gewünschten Erfassungsbereich zu erhalten.

Wenn die Detektoranzeige blinkt

• LED blinkt einmal: Ein Signal wird erkannt, und der Detektor sendet ein Signal an die Alarmeinheit.
• LED leuchtet kontinuierlich: Niederspannungsanzeige,itte wechseln Sie die Batterie so bald wie möglich.

Erweiterte Funktionen

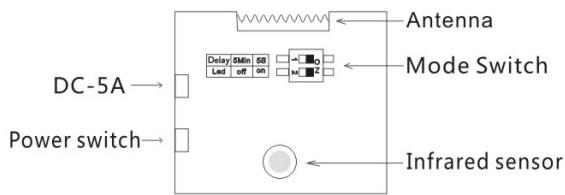

Der Tiiwee PIR-Sensor ist mit einigen zusätzlichen Funktionen ausgestattet, damit Sie das Gerät an ihre speziellen Bedürfnisse anpassen können. Um auf diese Funktionen zuzugreifen, entfern den Sie die Schraube oben am Sensor. Dann trennen Sie die beiden Teile (Vorder- und Rückteil) mit einem geeigneten Werkzeug (z.B. Schraubendreher). Nun sehen Sie die Platine mit den beiden Schaltern.

Picture 1

1. Die Anzeigelampe kann ausgeschelt werden, um Batteriestrom zu sparen (Position "Led off"). In diesen Modus wird weiterhin ein Alarmsignal an die X1-Sirene gesendet. WICHTIG:itte beachten Sie, dass die Anzeige für schwache Batterie in dieser Einstellung ausgeschelt ist.
2. Eine Warteseit von 5 Minuten zwischen den Erkennungen kann eingestellt werden, um Batteriestrom zu sparen (Schalter "5 Min" oder "5s"). Verwenden Sie die 5-minütige Warteseit, wenn Ihr PIR-Sensor so eingestellt ist, dass er einen lauten Sirenenalarm auslõst. Wir raten davon ab, diesen Modus in Kombination mit der Türklingelton-Einstellung Ihres Alarmgerätes zu verwenden.

Ändern der Werkseinstellungen

Die Werkseinstellungen sind "5s" und "Led On". Der Sensor berücksichtigt eine Wartezeit von 5 Sekunden zwischen 2 Signalen und dass die LED-Anzeigeleuche immer blinkt, wenn eine Bewegung erkannt wird. Dies sind die am haufigsten verwendeten Einstellungen.

1. Wenn beiden Schalter, wie in Abbildung 1 gezeigt, auf die Position ON gestellt sind, blinkt die LED{jedes Mal, wenn eine Bewegung erkannt wird. Nach jedem Signal ermittelcht eine Wartezeit von 5 Sekunden, dass eine Person den Detektor passieren kann, ohne kontinuierlich ein Signal auszulosen.
2. Wenn der obere Schalter auf "Aus" gestellt ist, wird der Detektor eine 5-minütige Verzögerung

einhaften, bevor er wieder aktiv wird. Dies ist ein Energiesparmodus. Von einer Einstellung des Turklingeltons an der Alarmeinheit mit dieser Verzögerung wird abgeraten.

1. Wenn derunte Schalter auf "Aus" gestellt ist, blinkt die Led-Leuchte nicht, wenn ein Signal erkannt wird. Diese Einstellung spart Batteriestrom. Diese Einstellung kann verwendet werden, wenn Sie vermeiden wollen, dass ein Einbrecher den Bewegungsmelder im Dunkeln orten kann.
2. Wenn sich bye Schalter in der Position "Aus" befinden, wie in Abbildung 2 dargestellt, beachtet der PIR-Sensor ein 5-Minuten-Intervall zwischen zwei verschiedenen Signalen, und das LED-Fenster blinkt nicht.

Niederspannungs-Erinnerung: Die Kontrollleuche leuchtet ununterbrochen, wenn die Spannung des PIR niedriger als 2,4V ist, es sei dann, ihre Leuche wurde durch Einstellung der internen Schalter ausgeschaltet.

Merkmale des Erfassungsbereichs

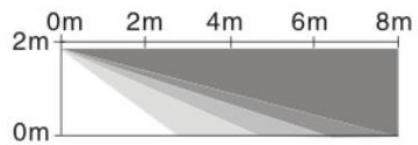

Top View

Side View

Technische Merkmale

Stromversorgung: Der PIR-Sensor wird durch 3 x AAA 1,5V Alkalibatterien oder durch eine externe 5V/1A DC-Stromversorgung versorgt, die über den Mikro-USB-Anschluss angeschlossen wird. Die Batterien können im Sensor verbleiben, während die externe Stromversorgung angeschlossen und in Betrieb ist. Bei einem Stromausfall von 220V dienen sie als Notstromversorgung. Das Netzteil ist nicht im Lieferumfang des Produkts enthalten.

13. Kundendienst

Falls zusätzliche Unterstützung benötigt wird, besuchen Sieitte www.tiwee.com. Hierfinden Sie zusätzliches Supportmaterial sowie unsere Supportvideos in ihrer eigenen Sprache.

Sie können uns auch unter [e-mail] kontaktieren. Wir Antwerten innerhalb von 24 Stunden auf alle Fragen, meinst aber noch am selbst Tag. Wir gewähren zwei Jahre Garantie auf alle unsere Produkte.

Algemene installmentiertlichtijnen

Technische kenmerken
