Type de produit	Kit d'extension pour panneaux solaires
Marque	BEEM
Modèle	SERENITY, KIT D'EXTENSION
Nombre de panneaux	4 modules
Puissance nominale	420 W
Micro-onduleur intégré	Oui
Type de connexion	Plug & Play sur prise domestique 230 V
Longueur de câble AC	1,2 m (approx.)
Rallonge DC incluse	Oui, 1x rallonge DC
Connecteur d'extension inclus	Oui
Matériau des panneaux	Silicium monocristallin
Dimensions d'un panneau	1720 x 1130 mm
Poids du kit complet	Environ 25 kg
Garantie	25 ans sur les panneaux
Assurance	1 an offerte (casse) via pack Serenity
Application de suivi	Beem Energy (iOS/Android)
Configuration d'installation	En ligne ou en carré, sur façade, balcon ou surface inclinée
Distance maximale Beembox-box internet	20 m
Distance maximale prise-Beembox	10 m
Entretien recommandé	Nettoyage à l'eau claire et chiffon doux, éviter produits abrasifs
Pièces détachées disponibles	Câbles, connecteurs, supports sur beemenergy.fr
Recyclabilité	95 % recyclable (partenaire Soren)

FOIRE AUX QUESTIONS - SERENITY, KIT D'EXTENSION BEEM

Ce kit d'extension fonctionne-t-il avec le kit principal Beem Serenity ?

Oui, il est spécialement conçu pour s'ajouter au kit principal Serenity. Vous pouvez connecter jusqu'à 2 kits d'extension (soit 840 W au total) sur la même Beembox et le même circuit de prises.

Puis-je installer l'extension sur un balcon ?

Oui, l'installation sur balcon est possible à condition que la structure soit robuste et que les supports soient solidement ancrés avec 3 points de fixation.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme ou d'une visseuse, d'un niveau à bulle, d'un crayon et d'une perceuse si la surface le nécessite.

Le kit d'extension inclut-il la Beembox ?

Non, la Beembox n'est fournie qu'avec le kit principal. L'extension comprend les panneaux, supports, micro-onduleur, câbles et connecteurs nécessaires.

Quelle est la puissance maximale que je peux atteindre ?

Avec le kit principal et une extension, vous atteignez 840 W. Il est possible de brancher deux extensions au total, mais la puissance maximale sur la même Beembox est limitée à 840 W.

Comment activer la garantie de 25 ans ?

Téléchargez l'application Beem Energy et prenez en photo votre installation. Les photos permettront d'activer la garantie de 25 ans sur les panneaux.

Puis-je orienter les panneaux de l'extension différemment du kit principal ?

Oui, deux kits différents peuvent avoir une orientation différente. En revanche, les 4 panneaux d'un même kit (principal ou extension) doivent être orientés de la même manière.

Que faire si la LED de l'onduleur clignote en rouge ?

Un clignotement rouge indique que l'installation ne produit pas. Vérifiez que tous les câbles sont correctement branchés (selon le schéma) et que la prise 230 V est alimentée. Si le problème persiste, contactez le support.

Comment nettoyer les panneaux solaires ?

Utilisez de l'eau claire et un chiffon doux. Évitez les produits abrasifs ou les jets d'eau à haute pression qui pourraient endommager les cellules.

Puis-je raccorder l'extension à une autre Beembox ?

Chaque kit d'extension est conçu pour fonctionner avec une seule Beembox. Si vous souhaitez utiliser deux Beembox, chaque kit doit être connecté à sa propre Beembox sur un circuit de prises distinct.

MODE D'EMPLOI SERENITY, KIT D'EXTENSION BEEM

Avec Beem Serenity, vous n'avez jamais autant profité du soleil

Félicitations, vous rejoignez la communauté des Beemers! Vous avez besoin de participer au mouvement, et de faire des économies d'énergie pour votre pouvoir d'achat et pour la planète.

Rendez-vous sur l'application mobile Beem Energy pour retrouver toutes les informations dont vous avez besoin.

Au menu

Je découvert mon kit

Lesinfos essentielles 8
Le contenu de mon Beem Kit 9
La configuration optimale 10
Les configurations à ne pas faire 11

J'installemonkit

Preparer mes supports 12
Accrocher mes panneaux 13
Brancher mon Beem Kit 14

Je suis ma production

Vérifier que mon kit fonctionne 15
Télécharger I'app Beem Energy 16
Appairer ma Beembox 18

J'augmente ma production

L'extension Beem 21
2 Brancher mes kits en rangs superposés 22
23

Annexes

Avec notre Beem Kit Serenity Edition, sauter le pas de l'autoconsommation n'a jamais ete aussi facile et securisé.

En exclusivité pour nos Beemers Serenity, sont inclus dans votre pack Beem Kit Serenity Edition :

1 an d'assurance contre la casse

Garantie 25 ans

Service client
prioritaire :
[e-mail]

You've azed l'energie!

Le point admin.

Zoom sur mes démarches administratives

Les obligations administratives d'enregistrement de votre installation solaire Plug & Play dépendant de votre mairie et de votre gestionnaire de réseau ; elles peuvent être aménées à évoluer. Rapprochez-vous de vos contacts locaux pour obtenir les informations de démarchees administratives à jour. Si besoin, rapprochez-vous de support.beemenergy.com.

Et l'assurance dans toutça?

Le Beem Kit est considéré comme un apparéil électrique mobile qui se branche sur une prise 230V, au même titre que vous frigo! Il est cependant possible de l'assurer. On vous conseille de vous rapprocher de votre assueur.

Halte-là Beemer!

Avant de vous lancer, lisez ces quelques conseils pour garantir une installation optimale.

Vérifier que votre Beembox se trouve à 20m max. de votre box internet

Vérifier que vous disposez d'une prise dans un rayon de 10m max

Tournevis cruciforme ou visseuse

S'équiper pour l'installation

L'arrière de vos panneaux est beaucoup plus fragile que leur face avant! En effet, sous le plastique noir se trouve directement les cellules solaires.

Veillez donc à les manipuler avec précaution et à ne rien poser dessus ( comme vos outils ! ) qui pourrait les rayer.

Utiliser le couvercle et les intercalaires en carton pour protégger les modules. Retirer les films de protection sur les bords des panneaux.

Orienter votre kit au sud pour une production optimale, sinon au sud-est ou sud-ouest

Choisir un espace ensoleillé et sans ombre du matin au soit pour votre kit

Les recommendations de raccordement électrique dépendent du pays d'installation afin de s'adapter aux normes locales spécifiques à chaque pays. Vous trouvezez plus d'informations dans la documentation technique. En cas de doute, reférez-vous en priorité aux dernières versions des normes et réglementations nationales.

Votre installation électrique est-elle conforme ?

Alors rendez-vous à la page suivante pour commencer votre installation !

Présents dans le kit principal et le kit extension

x4 Modules

x4 Supports

x4 Patrons

x1RallongeDC

x1 Micro onduleur

x1 Vis à tête fraîée

x12 Vis

x1 Écrou papillon

x1 Rondelle

x1 Entretoise

Rallonges de 5m, 10m ou 20m disponibles à la commande sur le site beemernergy.fr

Seulement dans le kit principal

x1 Vis tete
hexagonale

x13 Chevilles*

x1 Beembox

Seulement dans le kit extension

Connecteur Extension

x12 Chevilles*

La configuration optimale

Je découvert mon kit

Un doute sur votre installation ou une zone d'ombre à éclaircir ? On est toujours là pour ça. N'hésitez pas à vous rendre sur https://support.beemenergy.com/ ou à nous écrire à [e-mail].

Incline en ligne sur façade

Incline en carré sur façade avec un écarts de 85cm

Sur le balcony d'une maison* robuste avec 3 points solidement ancrés

Surélever les panneaux de 5cm pour ventilier les panneaux
À faible hauteur* sur une surface inclinée de type cabanon

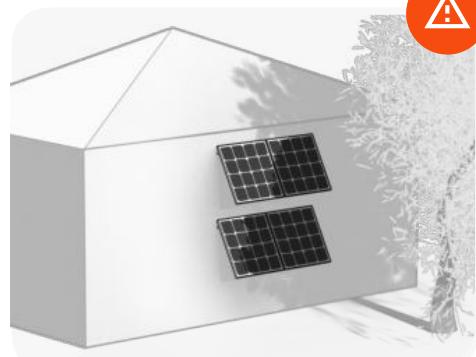

Les configurations à ne pas faire

Je découvert mon kit

A

Ne pas placer les supports muraux au sol

Éviter l'objet projeté des modules

Éviter l'ombre projetée de la toiture

A

Éviter l'objet projetée de l'environnement
Ne pas placer les supportsur un toit d'habitation

Ne pas orienter les modules d'un même kit dans différentes directions

Attention, la garantie ne s'applique qu'aux installations respectant les configurations optimales. Les autres configurations peuvent entraîner une dégradation prematurée du Beem Kit, réduire ses performances et entraîner des risques. Pour obtenir des supports interchangeables et bénéficier d'un maximum de liberté dans votre installation, rapprochez-vous de l'équipe Beem!

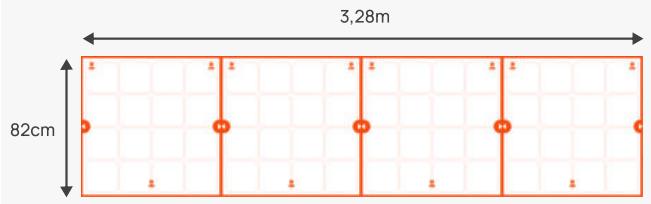

Préparer mes supports

J'installemonkit

Vérifier que vos patrons sont bien alignés en prénant du recul ou en utilisant un niveau.

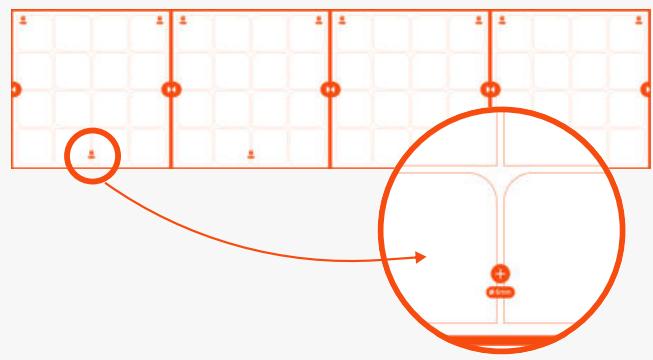

1. Positionner et coller les 4 patrons côte à côte sur le mur.

2. Marquer des repêres pour les vis au crayon. PuisPTRirer les patrons.

1. Vérifier le marquage à travers les trous. Percer votre surface si besoin.

1. Attacher l'onduleur sur un support.

Accrocher mes panneaux

Attacher le support avec l'onduleur au plus proche de votre prise domestique.

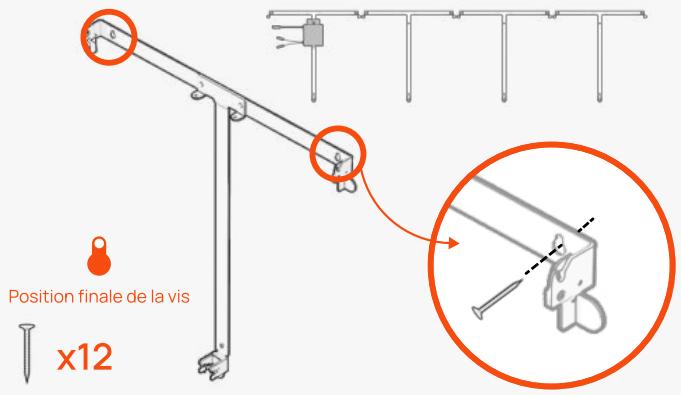

1. Visser les 2 vis supérieures au mur. Accrocher votre support, puis visser la vis inférieure.

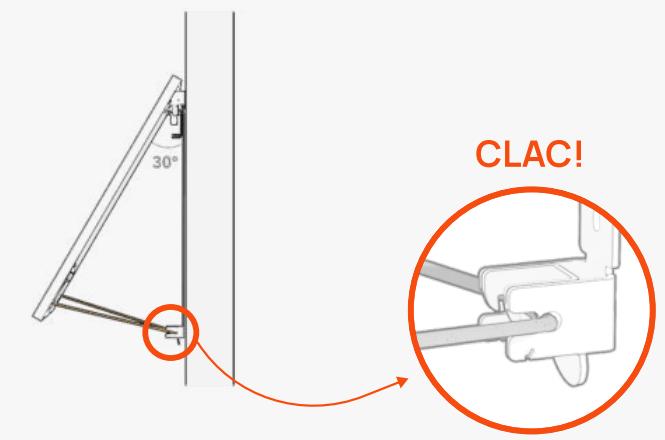

1. Incliner les modules, à l'aide des béquilles.
   Clipser en même temps les deux côtés.

J'installemonkit

Retirer les films de protection sur les bords des panneaux

1. Detacher les cables solaires à l'arrière des modules. Clipser les modules sur leur support.

Lors du vissage, penser à s'arrêté de visser lorsque le filetage disparait.

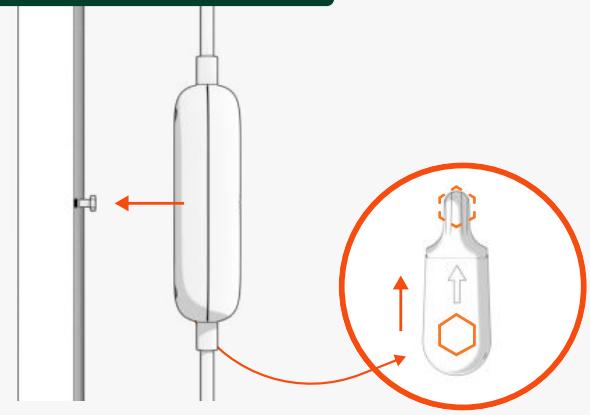

1. Visser la “vis Beembox” au mur. Faire glisser la Beembox sur la vis, à l'horizontal ou à la verticale pour la clipser.

Configuration en ligne

Configuration en carré

Étapes de branchement

Connector les panneaux entre euxsgraceauxcablesdeconnexion

Raccorder le dernier module à l'onduleur avec la ballonge DC

Brancher le cable AC qui sort de la Beembox à l'onduleur

Brancher la Beembox sur une prise électrique domestique 230V

Brancher le cable AC

Bien enforcer les connecteurs jusqu'au

bout et s'assurer que la bague de

protection est en position verrouillée.

Conserver les connecteurs en position horizontal pour une meilleure échéabilité.

Après 1 minute, vérifier le clignotement

de la LED verte située sur l'onduleur.

L'onduleur est alimenté par les panneaux

solaires. La nuit il s'eteint.

Clignotement vert

Félicitations ! Vous produitez désormais

votre propre énergie verte.

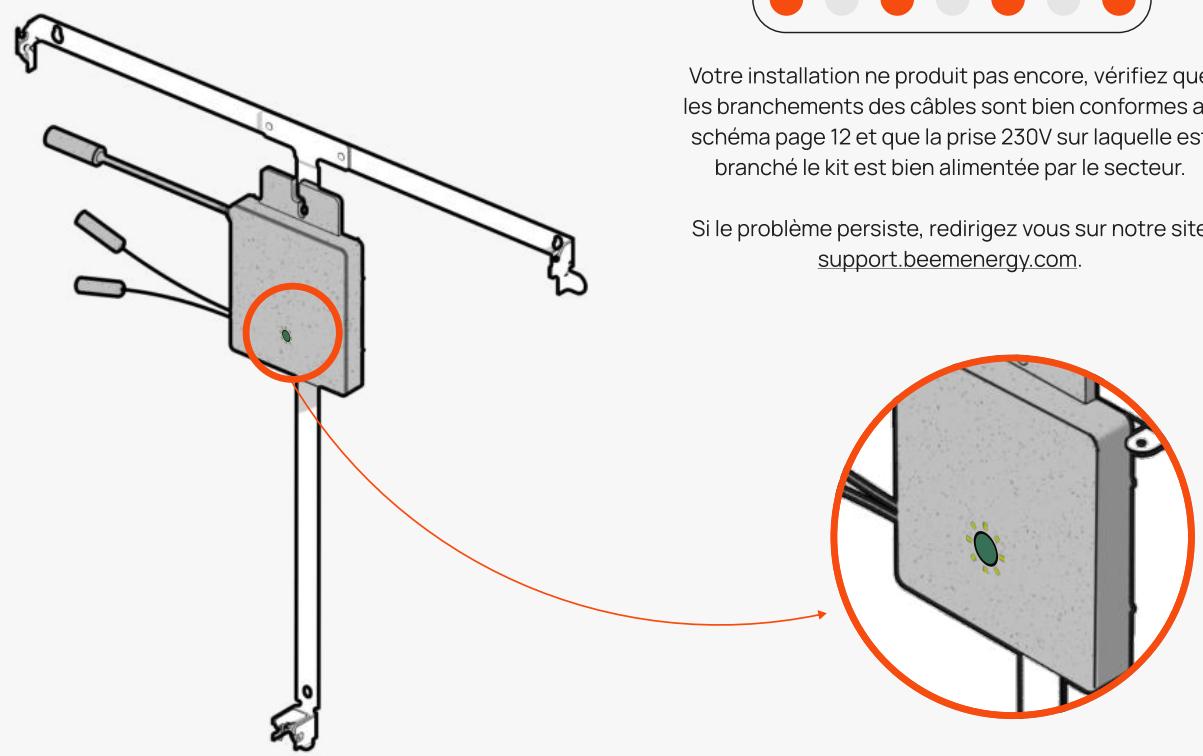

Clignotement rouge

Votre installation ne produit pas encore, vérifie que les branchements des cables sont bien conformes au schéma page 12 et que la prise 230V sur laquelle est branché le kit est bien alimentée par le secteur.

Si le problème persististe, redirigelez vous sur notre site support.beemenergy.com.

Votre dose quotidienne d'énergie positive.

Téléchargez l'application Beem Energy pour suivre votre production en temps réel et mistriser votre consommation d'énergie.

Pour les apparèels iOS

Rechercher l'application « Beem Energy »dans l'Apple Store ou scanner ce code :

Pour les apparciels Android

Rechercher l'application « Beem Energy »dans Google Play ou scanner ce code :

Via voitrer ordinateur

Après l'appairage mobile, il est possible de suivre sa production sur l'ordinateur via beem.energy.

Ça vous branche ?

Votre Beembox doit se trouver à 20m max. de votre box internet avec un mur au maximum entre les deux.

Vers pris murale

Blanc fixe

Connectée au Wi-Fi

Clignotement blanc lent

Deconnectée au Wi-Fi

Clignotement blanc rapide

Mode apparaige Wi-Fi

Rouge fixe

Éché de l'envoi des données *

Vers prise onduleur

Clignotement blanc

Production d'énergie

*Souci de connexion ? Pas de panique, la Beembox enregistre les données sur 2 mois en cas de déconnection Wi-Fi

Prêt à passer un quart de siècle ensemble ?

N'oubliez pas de télécharger les photos de votre installation dans l'app pour activer la garantie 25 ans de votre Beem Kit.

On se reconnectctec avec le soleil

vous avec l'énergie

L'histoire n'est pas finie.

Tournez la page et découverts la suite!

Une extension est un kit supplémentaire qui vous permet d'augmenter la puissance de votre installation. Vous pouvez brancher jusqu'à 2 Kits 420W (= 840W) sur la même Beembox et sur le même circuit de prises.

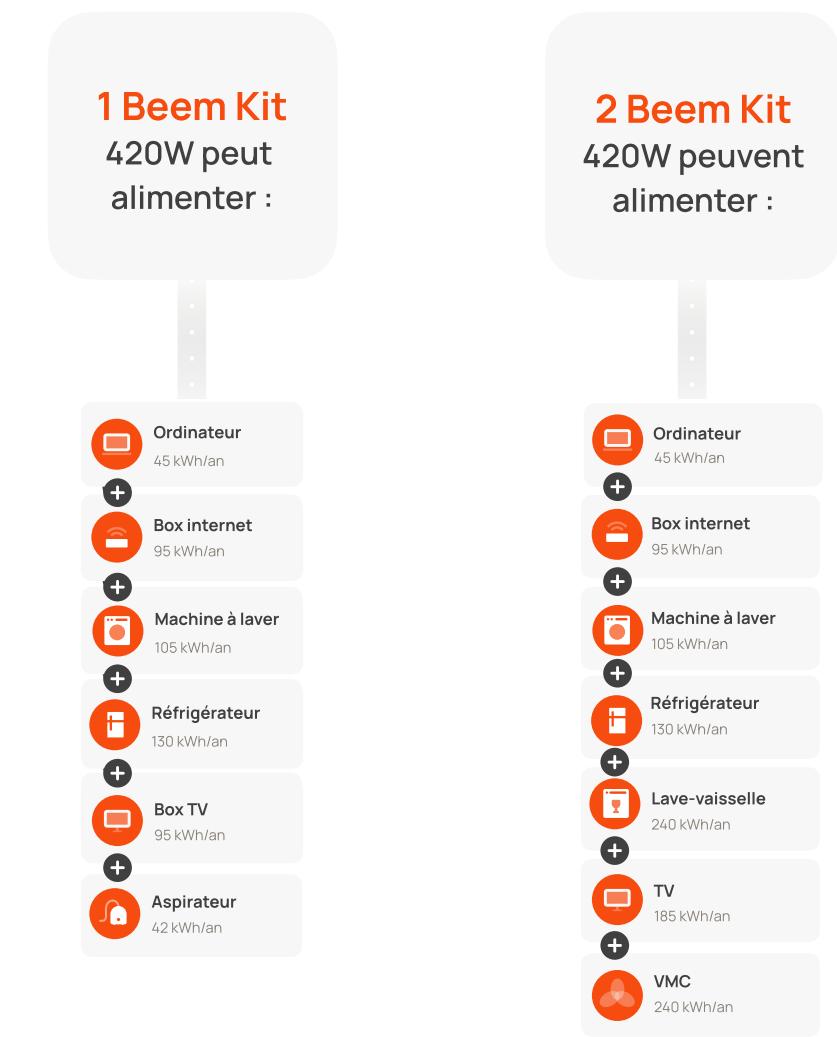

Vous reprendrez bien une dose de soleil?

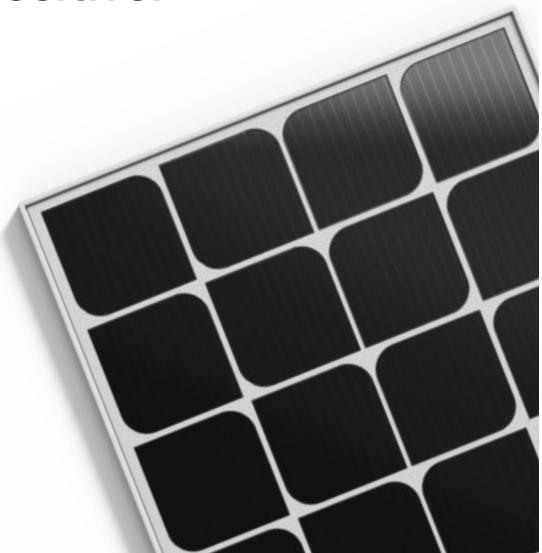

Décovrez l'extension Beem pour produit plus d'énergie positive.

*Les performances de voskits peuvent varier selon plusieurs facteurs comme le taux d'enseillement, l'orientation ou l'inclinaison.

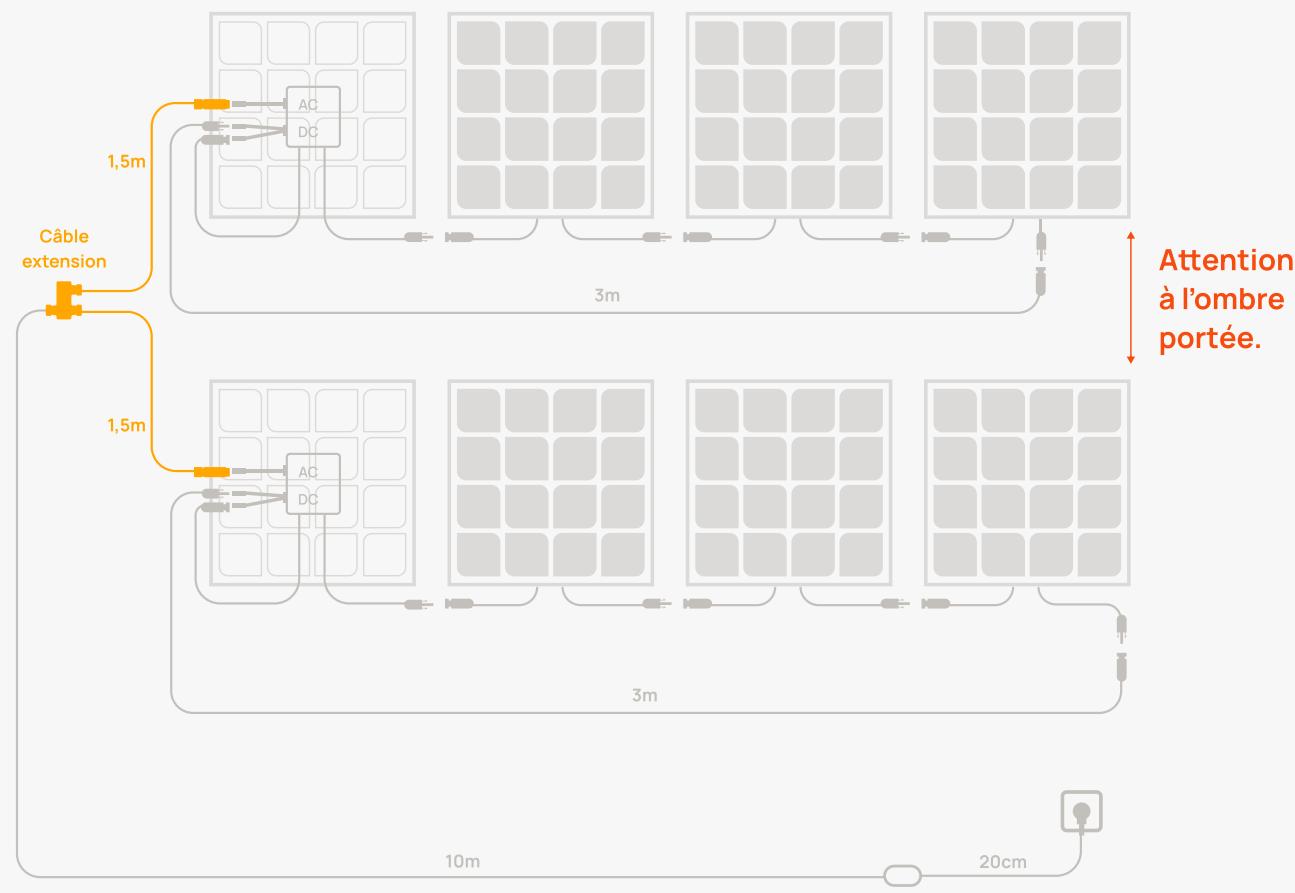

Brancher mes kits en rangs superposés

J'augmente ma production

Placer les onduleurs du même cote pour les configurations "superposées" en ligne ou carré

d'ecart min.
e les kits.

Poser les connectiques AC à l'horizontale pour plus d'étanchéité.

2 kits differents ne sont pas obligés d'être orientés de la meme maniere, en revanche les 4 panneaux d'un kit doit l'être.

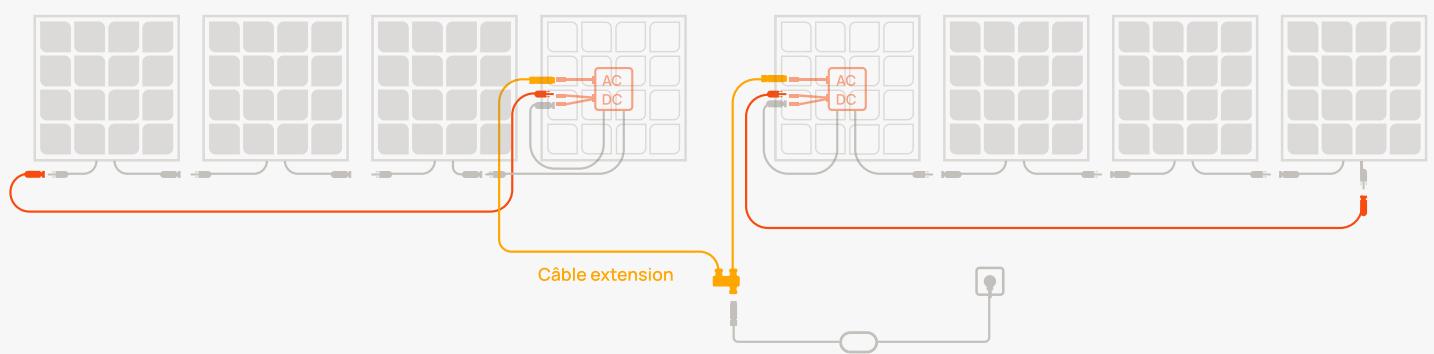

Brancher mes kits en ligne

J'augmente ma production

Bien prendre en compte la position des onduleurs pour une configuration optimale.

Configuration en ligne avec 2 kits

Votre installation solaire s'agrandit ?

N'oubliez pas d'ajouter votre extension dans l'app Beem Energy pourmettre à jour votre profil, vos objectifs et votre suivi de production.

Maintenant que vous étés branché, restons connectés

Notre support technique est la pour vous accompagner!

Ne rapportez pas vos produits en magasin, le SAV est pris en charge uniquement via Beem. En cas de doute sur l'usage ou sur l'installation du Beem Kit, n'hésitez pas à contacter notre équipe en vous connectant sur support.beemenergy.com.

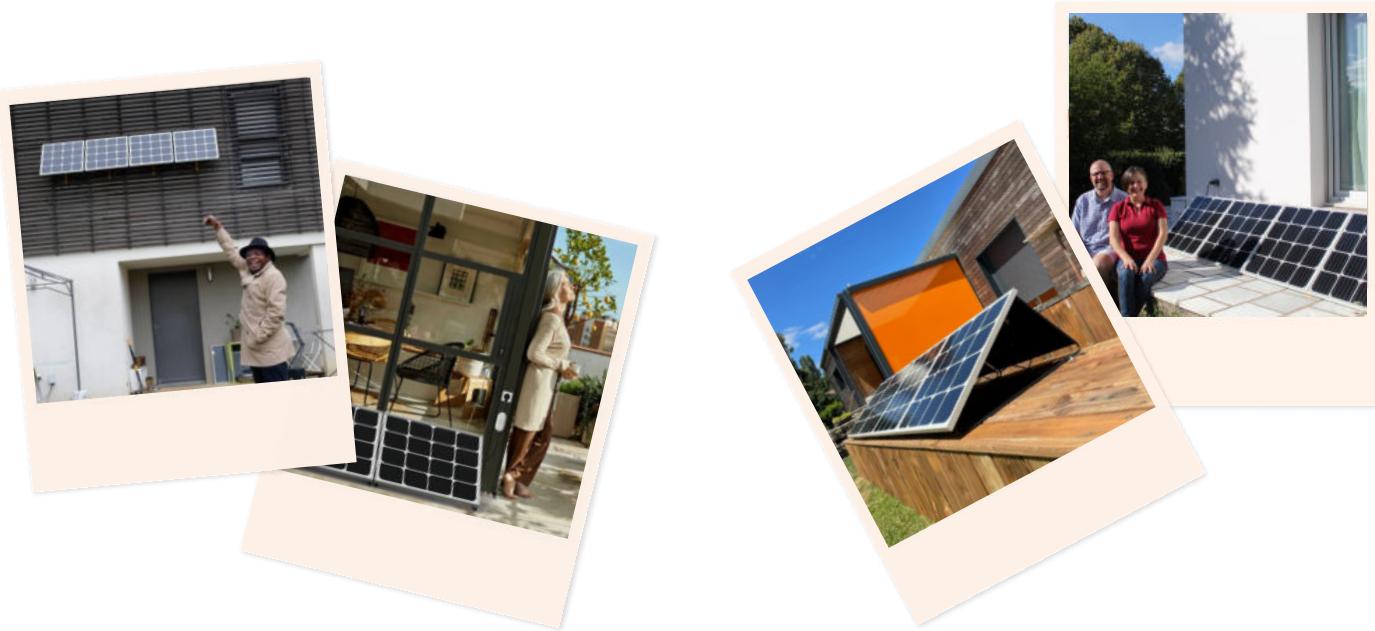

Nos Beemers en connaissant en rayon !

Vous aussi partagez une photo de votre installation sur les réseaux sociaux en tagguant @beemenergy

Youss aussi yous croyez en la reincarnation?

Le saviez-vous? Les panneaux solaires sont recyclables à 95% , ce qui les classe parmi les objets les比较好 recyclés.

En France, Beem est partenaire de Soren. Vous trouvezez le point de collecte le plus proche de chez vous sur le site : https://www.soren.eco/point-apport-panneaux-solaires-photovoltaiques/

Pour connaître les conditions de collecte et de recyclage des panneaux solaires dans votre pays, nous vous invitions à vous rapprocher de votre mairie ou votre administration locale.
