KIT DE DéMARRAGE 420W - Panneau solaire BEEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de démarrage solaire photovoltaïque plug-and-play
Marque	BEEM
Modèle	KIT DE DÉMARRAGE 420W
Nombre de panneaux	4
Dimensions d’un panneau	805 × 805 × 25 mm
Masse d’un panneau	6,5 kg
Masse totale estimée (kit complet)	~30 kg
Puissance nominale STC	420 Wc (4 × 105 Wc)
Puissance de sortie AC	400 W
Tension sortie AC	230 V / 50 Hz
Tension entrée DC	24 V - 60 V
Technologie cellules	Monocristallin PERC
Cadre et vitrage	Cadre aluminium, verre trempé 3,2 mm haute transparence
Connectivité	WiFi 2,4 GHz 802.11 b/g/n, portée ~20 m avec mur
Application de suivi	Beem Energy (gratuite)
Garantie de puissance	80 % de la puissance nominale après 25 ans
Normes et certifications	CE, EN 61215, EN 61730, EN 62109-1/2, VDE 126-1-1
Indice de protection Beembox	IP65
Types d’installation	Murale (verticale ou inclinée 30°) ou au sol
Fixations fournies	Supports inox, vis, chevilles, profilés triangles (sol)
Câble secteur	3G0.75 H05RNF, longueur 10 m, prise mâle Wieland RST 16
Connecteurs DC	MC4, prolongateur 2,5 m fourni
Entretien et nettoyage	Nettoyer les panneaux avec un chiffon doux et de l'eau, sans produits abrasifs
Réparabilité et SAV	Ne pas ouvrir la Beembox ; contacter le support Beem pour toute réparation
Sécurité électrique	Disjoncteur 20 A, différentiel 30 mA, ne pas brancher sur une multiprise

FOIRE AUX QUESTIONS - KIT DE DéMARRAGE 420W BEEM

Le kit peut-il être installé sur un balcon ?

Oui, le kit peut être fixé au mur ou au sol. Pour un balcon, utilisez les supports muraux fournis. Assurez-vous que le mur soit suffisamment robuste et que l'installation ne dépasse pas 1,80 m du sol (sinon une autorisation de la mairie peut être nécessaire).

Puis-je stocker l'énergie produite dans une batterie ?

Non, ce kit est conçu pour injecter directement l'énergie sur le réseau domestique. Il ne dispose pas de sortie batterie. Vous pouvez cependant utiliser un système de stockage externe compatible, mais cela n'est pas prévu par le kit.

Comment suivre ma production solaire ?

Téléchargez l'application Beem Energy sur votre smartphone. Associez votre Beembox via WiFi (2,4 GHz) et créez un compte. Vous pourrez visualiser en temps réel la production, l'historique et les économies réalisées.

Combien de kits puis-je brancher sur une même Beembox ?

Maximum 2 kits Beem sur une même Beembox, avec une puissance totale ne dépassant pas 900 W en aval. Par exemple, vous pouvez brancher deux kits 420 W ou un kit 300 W + un kit 420 W.

Quelle est la production annuelle estimée ?

La production dépend de l'orientation, de l'inclinaison et de l'ensoleillement. À titre indicatif, pour une installation à Lyon orientée plein sud sans ombre : murale verticale ~315 kWh/an, murale inclinée ~490 kWh/an, au sol ~520 kWh/an.

Puis-je installer le kit sur une toiture ?

Les supports muraux ne sont pas conçus pour une toiture d'habitation. Pour une installation en toiture, il faut utiliser des fixations adaptées non fournies. Contactez le support Beem pour des solutions spécifiques.

Que faire en cas d'ombrage partiel sur un panneau ?

L'ombrage sur une partie d'un panneau réduit la production des quatre panneaux. Placez les panneaux dans un endroit dégagé, loin des arbres, murs ou immeubles. Si l'ombrage est inévitable, la production sera fortement diminuée.

Quelles sont les démarches administratives nécessaires ?

Vous devez déclarer votre installation à votre gestionnaire de réseau (Enedis) via le site support.beemenergy.com. Une autorisation de la mairie peut être requise si les panneaux dépassent 1,80 m du sol ou si vous êtes dans un site classé.

Puis-je utiliser le kit en cas d'orage ?

Dans les zones orageuses (AQ2), il est conseillé d'installer un parafoudre dans le tableau électrique. Le kit lui-même n'inclut pas de protection contre la foudre ; suivez les préconisations de votre installation domestique.

Comment nettoyer les panneaux solaires ?

Utilisez un chiffon doux ou une éponge non abrasive avec de l'eau claire. Évitez les produits chimiques, les nettoyeurs haute pression et les gestes brusques qui pourraient rayer le verre. Un nettoyage annuel suffit généralement.

MODE D'EMPLOI KIT DE DéMARRAGE 420W BEEM

Notre support technique est là pour vous accompagner

En cas de doute sur l'usage ou sur l'installation du kit, n'hésitez pas à contacter le support technique en vous connectant sur support.beemenergy.com.

Ne rapportez pas vos produits en magasin Le SAV est pris en charge uniquement via Beem Energy.

Si vous avez acheté votre kit chez une de nos envisignes partenaires, privilégiez un contact avec nous !

Caracteristiques du contenu du kit

4 panneaux solaires

Dimensions: 805 × 805 × 25 mm Masse: 6,5 kg

Puissance nominale STC*:105Wc

Tension circuit ouvert : 10,9 V DC

Technologie : Cells PV monocristallin PERC - Laminé de verre trempe 3,2mm haute transparence - Cadre aluminium point

Accessoire interface montage en inox

Normes : Marquage CE - Directive Basse tension

(2014/35/UE), EN 61215, EN 61730

Garanties : 80% de la puissance nominale après 25ans

4 supports muraux

Système de fixation: Automatique, développé par Beem en tole d'aluminium 3mm peint.

Sachet fixations: 12 vis (Ø 4,5mm x L40mm) en inox, 13 chevilles bi-matière (Ø 6mm x L30mm)

FISHER DUOPower *, 1 vis cruciforme à tête fraissée (M6x20mm), 1 écroup papillon M4 en Inox. 1 rondelle et 1 entretoise

Fixations module: En Inox 304

Sachet fixations modules : 32 vis M4 en Inox

pour une installation murale

1 Beembox

Boitier: Polycarbonate, IP65, résistance UV, fixation sur mur avec 1 vis, altitude < 2000m

Câblage et connecteurs :

• Liaison: BeaBMx et onduleur - Câble 3G0.75 H05RNF-longueur 10m + prise mäle 3pins AC WIELAND RST 16 IP66
• Liaison BeemBox et priste domestique - Câble 3G0.75
• H05RNF - longueur 25cm + priste 230V2P+ T malse IP44

Connectivete WiFi : Bande fréquence : 2,4 Ghz 802.11 b/g/n - Portée champ libre : 50m - Portée avec un mur : ~20m*

Puissance nominale sortie : 400W

Tension sortie AC : 230V 50Hz

Tension entrée DC: [24V - 60V] Rendement

96%Rendement MPPT: >99,8%

Normes : Marquage CE - Directive Basse tension

ROHS (2011/65/UE). Norme sécurité des onduleurs photovoltaique: EN 62109-1 et EN 62109-2

Respecte norme raccordement reseau VDE 126-1-1:

VFR210 obligatoire pour un raccordement au réseau basse tension 230V.

Système de fixation : Supports profilés triangles en acier galvanisé et peinture electrophorese. Déflecteurs de vent arrirées. Plaques de support pour masse de lestage.

DUPOWER *, 16 vis molette, 1 petite vis molette, 1 grande vis molette, 1 rondelle, 2 écrous molette, 1 vis tête hexagonal et 1 ajusteur

pour une installation au sol

Câblage

1 Prolongateur cable solaire DC

Section 4mm2 cuivre

Norme NF EN 50618

Type connecteurs MC4

Longueur 2,5m

Raccordements électriques

Voupsoupvezavoirjusqu'à2kitsBeemEnergy sur la memeBeembox：

2 kits Beem Energy 420W max. par Beembox

OU

1 kit Beem Energy 300W
+1 kit Beem Energy 420W max. par Beembox

Ne jamais brancher plus de 900W en aval de la Beembox.

Circuit
électrique
disjoncteur
20A

1 Beembox par circuit

Un circuitélectrique correspond à l'ensemble des prises protégées par le même disjoncteur magnétothermique.

À propos de la Beembox

Vosre retrouvez les informations suivantes au dos de votre Beembox :

Courant alternative
A Attention, dangerélectrique.Nepas ouvrir le boitier.
Notice à vérifier.
Attention!

Installation triphasée

Il est possible de brancher un kit Beem sur un circuit triphase. Dans ce cas, seuls les équipements branchés à la même phase seront alimentés par l'énergie solaire du kit.

Si vous avez un compteur Linky, le surplus produit sur cette phase sera déduit du calcul de la consommation totale des 3 phases.

Les autres préconisations électriques restent valables.

Raccordements électriques

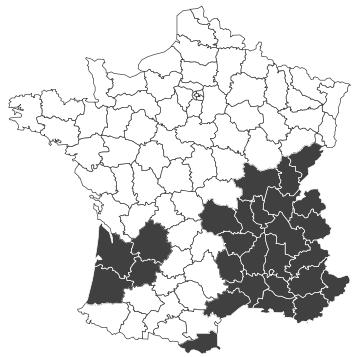

Quelles sont les préconisations pour les zones orageuses?

Dans les départements de la zone AQ2, il est conseillé d'équipier son installation électrique domestique d'une protection contre la foudre par un parafoudre dans le tableau électrique.

AQ2: zones avec un niveau élevé d'orage par an
AQ1: zones avec un niveau faible d'orage par an

Corse, Guyanne, Martinique, Guadeloupe, Mayotte, Tahiti

Nouvelle Calédonie, Réunion, Saint-Pierre et Miquelon

Les besoin

Une prise standard 230V 2P+T (2 pôles + terre), reliée à une terre de bonne qualité
Circuit électricité protégé en amont par un disjoncteur différentiel 30mA
2 kits max par beembox
Branchement uniquement sur un circuit cable en cuivre 2,5mm2 avec un disjoncteur 20A

Attention à ne pas brancher le kit sur une prise commande, vous risqueriez de le déconnecter régulièrement.

Conseils

Pour débrancher le kit Beem, agir directement sur la prise.
Ne jamais tirer sur le cordon, il pourrait s'abimer.

L'ensemble des composants de ce kit est donc pour produit de l'électricité. Toutte autre utilisation, est à considérer commeIMPÔRPE et donc potentiellement dangereuse.

Attention à ne pas ouvrir la Beembox.

Beem ne répond pas en cas de dommages découulant d'une utilisation propre du kit.

Production d'énergie

Votre production dépend principalement de 3 facteurs :

1 L'inclinaison de vos panneaux

Beem propose plusieurs solutions :

Vertical, pour cesquieveulent un encombrement réduit et une miseure insertion dans notre environnement.
- Incline à 30^ par rapport au mur, pour une production optimisée.
- Au sol avec une orientation de 30^ par rapport au sol, pour ceux qui préférent un positionnement hors murs.

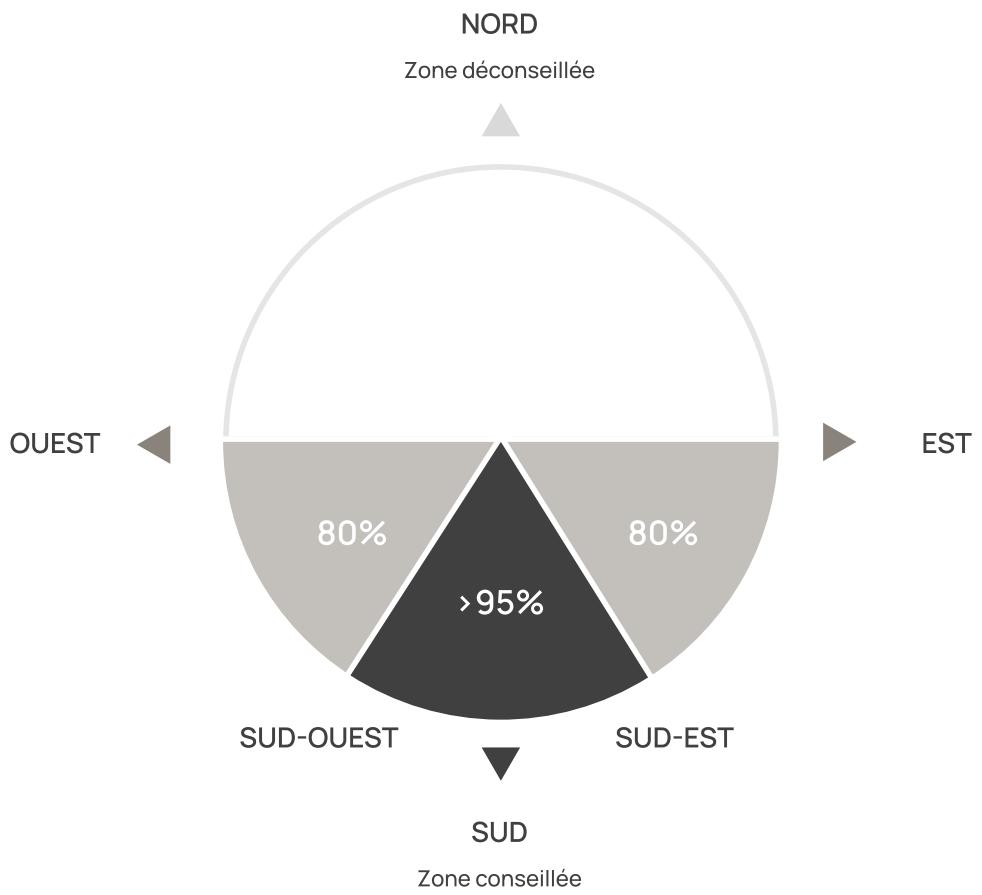

2 L'orientation cardinale de vos panneaux

Plus you orientez vos panneaux vers le sud, mistric c'est!

Des panneaux orientés plein ouoauplein est produisent 80% de la production d'une orientation plein sud. Meme s'il est possible d'orienter les panneaux vers le nord, nous vous le déconseillons car la production est très faible.

3 Lombrage

Les ombres portées de l'environnement proche (arbres, murs...) et lointain (immeubles, collines...) viennent réduire la production solaire. Une ombre sur une partie d'un des panneaux réduit la production des 4 panneaux. Soyez vigilant en installing vos panneaux à un endroit qui soit le moins possible à l'ombre!

beem energy

Vous pouvez suivre votre production via Beem Energy, l'application de suivi de production solaire développée par Beem.

1. Appairer la Beembox avec votre WiFi en suivant les instructions
2. Créér un compte
3. Accedez instantanément à la production de votre installation

Orientation de vos panneaux

Production d'énergie

Donné à titre d'exemple, la production solaire d'un kit Beem, orienté plein sud et sans ombrage est la suivante :

Installation	Nantes	Lille	Lyon	Toulouse	Nice
Murale verticale	365kWh	315kWh	315kWh	370kWh	435kWh
Murale inclinée	490kWh	410kWh	490kWh	510kWh	600kWh
Sol	510kWh	435kWh	520kWh	540kWh	630kWh

Les calculs sont réalisés avec la base de données Open-Source Européenne PVGIS. La simulation et les informations relatives à la production d'électricité photovoltaïque fournies par Beem Energy sont purement indicatives et n'ont aucune valeur contractuelle.

Cela correspond à la consommation électrique annuelle totale de :

Démarches administratives

Zoom sur mes démarches administratives

Nous avons tout préparé pour que cela prenne le moins de temps possible. Rendez-vous sur support.beemenergy.com

Déclarer simplement votre installation à votre gestionnaire de réseau.

Demander une autorisation à votre mairie uniquement si vous installez votre kit à plus de 1m80 du sol ou que vous étés dans un site classé.

Avertissements de sécurité

1 Avertissements généraux

Les composants du kits sont conçus pour être assemblés ensemble suivant les indications du guide de montage afin de produit de l'électricité injectée sur le réseau domestique. Tout autre usage est impropre et donc potentiellement dangereux.

Manipuler les éléments avec soins, tout chic peut venir endommager les composants et alterer leur fonctionnement.

En cas de doute sur l'usage ou l'installation du kit Beem n'hésitez pas à contacter le support technique (adresse e-mail au verso).

2 Avertissements sécurité montage

Placer la Beembox à une hauteur raisonnable (<2m) afin d'éviter tout risque d'endommagement en cas de chute.

Ne pas fixer les supports muraux sur un toit d'habitation. Les fixations ne sont pas dimensionnées et certifiées pour un usage de ce type.

Fixer les supports muraux sur un mur robuste afin de prévenir tout risque d'arrachement. Ne pas modifier les fixations fournies par Beem.

Fixer les supports au sol grâce à des vis, un ancrage type "sardines" ou avec un lest d'au moins 15kg par module correctement réparti sur la plaque de lestage.

Ne pas placer les supports conçus pour le sol en hauteur sur un toit terrasse si ceux-ci sont pas vissés au sol.

Tout autre méthode de fixation des supports autres que celles préconisées dans le guide de montage sont à proscire.

Beem décline toutes responsabilités en cas de montages différents de ceux préconisés.

3 Avertissements sécurité branchement electrique

Le non-respect des régles de branchement ci-dessous peut entraîner des risques électriques sur les biens et les personnes.

En cas de doute sur le branchement électrique, n'hésitez pas à contacter le support technique Beem ou à vous adresser à un professionnel.

Il est impératif de brancher le kit Beem sur une installation électrique respectant les critères suivants :

• Prise 230V 16A 2P+T (norme NFC61-314), reliée à une terre de bonne qualité.
• Circuit électrique cable en 2,5mm2 cuivre et protégé en amont par un disjoncteur magnétothermique de 20A.
• Ne pas brancher sur un circuit électricque cable en 1,5mm2 cuivre.
• Circuitélectrique protégé en amont par un disjoncteur différentiel 30mA.

Attention à ne pas brancher le kit sur une prise commande, vous risquieriez de le déconnecter régulièrement.

Branchements à ne pas faire :

• Pas plus de 2 kits Beem en série sur une Beembox.
• Pas plus de 2 kits Beem par circuitélectrique câblé en 2,5mm2 cuivre.
• Ne pas brancher le kit Beem sur une multiprise.
• Pas plus de 900W de sources d'énergie électrique branchées en aval de la beembox.

La Beembox :

• Il est interdir d'ouvrir la Beembox.
• Il est impératif de brancher la prise mâle 230V de la Beembox à votre prise domestique après avoir réalisé l'ensemble des branchements électriques du kit.
• Placer la Beembox dans un environnement ventilé et préférentiellement à l'abri d'un ensoleillement continu.

Les câbles :

• Débrancher la prise 230V de votre prise domestique avant manipulation des autres câbles du kit.
• Ne pas tirer abusivement sur les câbles (risque d'endommagement).
