KIT DE DéMARRAGE 460W - Panneau solaire BEEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit solaire plug-and-play avec micro-onduleur
Marque	Beem
Modèle	Kit de Démarrage 460W
Puissance nominale	460 Wc
Type de panneau	Panneau solaire photovoltaïque monocristallin
Micro-onduleur	Intégré au dos du panneau
Tension de sortie	230 V AC (prise domestique)
Connectivité	Wi-Fi via Beembox (box incluse)
Dimensions du panneau (L x l x H)	Environ 1720 x 1130 x 35 mm
Poids du panneau	Environ 20 kg
Poids total du kit	Environ 25 kg (avec structure et Beembox)
Longueur du câble de raccordement	10 mètres
Distance max. à la box internet	20 mètres
Nombre max. de stations par Beembox	2 stations (jusqu'à 920 W)
Protection électrique requise	Disjoncteur différentiel 30 mA
Garantie panneau	25 ans
Entretien	Nettoyage au chiffon doux, retrait de végétation et eau stagnante
Réparabilité	Assistance technique via support.beemenergy.com
Recyclage	95% recyclable, partenariat avec Soren

FOIRE AUX QUESTIONS - KIT DE DéMARRAGE 460W BEEM

Quelle est la meilleure orientation pour mon panneau Beem ?

L'orientation idéale est plein sud. Sinon, privilégiez le sud-est ou sud-ouest. Évitez toute ombre portée, même partielle, car elle réduit fortement la production.

Puis-je installer le kit sur un toit de cabanon ?

Oui, vous pouvez installer le panneau au sol, sur un toit plat ou incliné de cabanon à faible hauteur. Pour les toits inclinés, utilisez les vis molettes pour verrouiller la position à plat.

Comment déclarer mon installation au gestionnaire de réseau ?

Rendez-vous sur support.beemenergy.com pour déclarer simplement votre installation. Beem a préparé la procédure pour vous faciliter les démarches.

Que faire si la LED de l'onduleur clignote en rouge ?

Si la LED clignote en rouge, votre installation ne produit pas. Vérifiez que tous les branchements sont corrects et que la prise 230V est alimentée. Si le problème persiste, contactez le support Beem.

Comment suivre ma production d'énergie ?

Téléchargez l'application Beem Energy sur iOS ou Android, ou consultez beem.energy sur votre ordinateur. Appairez la Beembox en scannant le code à l'arrière.

Puis-je ajouter un deuxième panneau plus tard ?

Oui, vous pouvez brancher jusqu'à 2 stations Beem On sur la même Beembox et le même circuit électrique. La puissance maximale est alors de 920 W.

Quelles sont les conditions de la garantie 25 ans ?

Pour activer la garantie de 25 ans sur le panneau, vous devez télécharger les photos de votre installation dans l'application Beem Energy.

Comment nettoyer mon panneau solaire ?

Utilisez un chiffon doux et de l'eau claire. Retirez régulièrement les feuilles, toiles d'araignée et l'eau stagnante. Évitez les produits abrasifs.

Que faire en cas de vent fort ?

En cas de rafales, rabattez le panneau en position verticale à plat pour réduire la prise au vent. Pour les zones ventées, utilisez les goujons d'ancrage fournis en option.

Comment recycler mon panneau en fin de vie ?

Les panneaux solaires sont recyclables à 95%. Beem est partenaire de Soren. Trouvez le point de collecte le plus proche sur soren.eco.

MODE D'EMPLOI KIT DE DéMARRAGE 460W BEEM

Avec Beem, vous n'avez jamais autant profité du soleil

Bienvenue dans la communauté Beem !

Comme des dizaines de milliers d'autres foyers, vous avez besoin de faire des économies d'énergie, pour votre pouvoir d'achat et pour la planète !

Rendez-vous sur l'app Beem Energy pour retrouver toutes les infos dont vous avez besoin.

Au menu

Le parrainage

Le point admin page 6

Je découvert ma station

Les essentiels page 8

Les derniers consels

Les configurations page 10

Le contenu de ma station page 13

J'installe ma station

J'installe au sol page 14

J'installe au mur page 16

Je branche ma station

Je suis ma production

Télécharger l'app Beem Energy page 22

Appairer la Beembox

Carnet d'entretien page 26

J'augmente ma production

Qu'est-ce qu'une station extension ? page 28

1. Installer plusieurs stations page 30

Annexes

Mots croisés page 32

L'ombre est votre ennemi número 1! Un seul coin d'ombre affecte la puissance totale de votre Station Beem On.
Comme tout bon joueur de pétanque, votre station est bien plus performante exposée au Sud.
Viete panneau produit le plus entre 12h et 16h, quand le soleil atteint son pic au zénith. Graphiquement, une belle journee de production ressemble a une courbe en cloche.

Votre Station 100% remboursée grâce au Parrainage

Plaisir d'offrir, joie de recevoir!

Invitez vos proches à rejoindre le mouvement et agrandir la communauté des Beemers. Pour chaque parrainage, c'est un double avantage pour le filleul

ET pour le parrain. Que vous ayez acheté votre Station Beem On directement sur notre site ou chez l'un de nos partenaires, retrouvez le détaill des conditions de votre programme parrainage directement sur l'app Beem Energy.

Retrouvez votre code parrainage dans votre Espace Compte sur l'application Beem Energy

Le point admin.

Zoom sur mes démarches administratives

Nous avons tout préparé pour que cela prenne le moins de temps possible.

Rendez-vous sur support.beemenergy.com.

Déclarer simplement votre installation à votre gestionnaire de réseau.

Demandre un autorisation ayer mairie uniquely si vous installez Your station a plus de 1m80 du sol ou que youes etes dans un site classe.

Et l'assurance dans tout ce?

La Station Beem On est considérée comme un apparéil électrique mobile qui se branche sur une prise 230V, au même titre que votre frigo ! Il est cependant possible de l'assurer. On vous conseille de vous rapprocher de votre assureur.

Orienter votre station au sud pour une production optimale, sinon au sud-est ou sud-ouest

Choisir un espace ensoleillé et sans ombre du matin au soir pour votre station

Une prise standard 230V 2P+T (2 pôles + terre) reliée à une terre de bonne qualité

Circuit électrique protégé en avant par un disjoncteur différentiel 30mA

2 stations Beem On max par Beembox

Calibre disjoncteur thermique

Câble électrique cuivré de section	1,5mm2	C10	C16	C20
	2,5mm2	⊗	⊗	⊗

Votre installation électrique est conforme aux préconisations ci-contre? Alors on se retrouve sur la page suivante.

Halte-là Beemer!

Avant de vous lancer, lisez ces quelques conseils pour garantir une installation optimale.

Vérifier que votre Beembox se trouve à 20m max de votre box internet

Vérifier que vous disposez d'une prise dans un rayon de 10m max

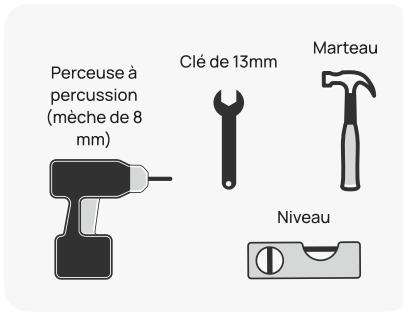

S'équiper pour l'installation au mur ou fixé au sol

À deux, c'est很好地!

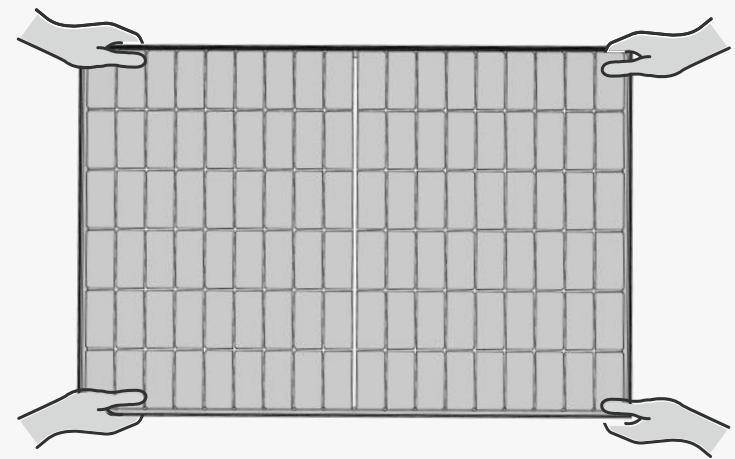

Pour la déplacer ou la soulever, veiller à manipuler la station à 2 et avec précaution

Un doute sur votre installation ou une zone d'ombre à éclaircir ? On est toujours là pour ça. N'hésitez pas à vous rendre sur support.beemenergy.com. ou à nous écrire à [e-mail].

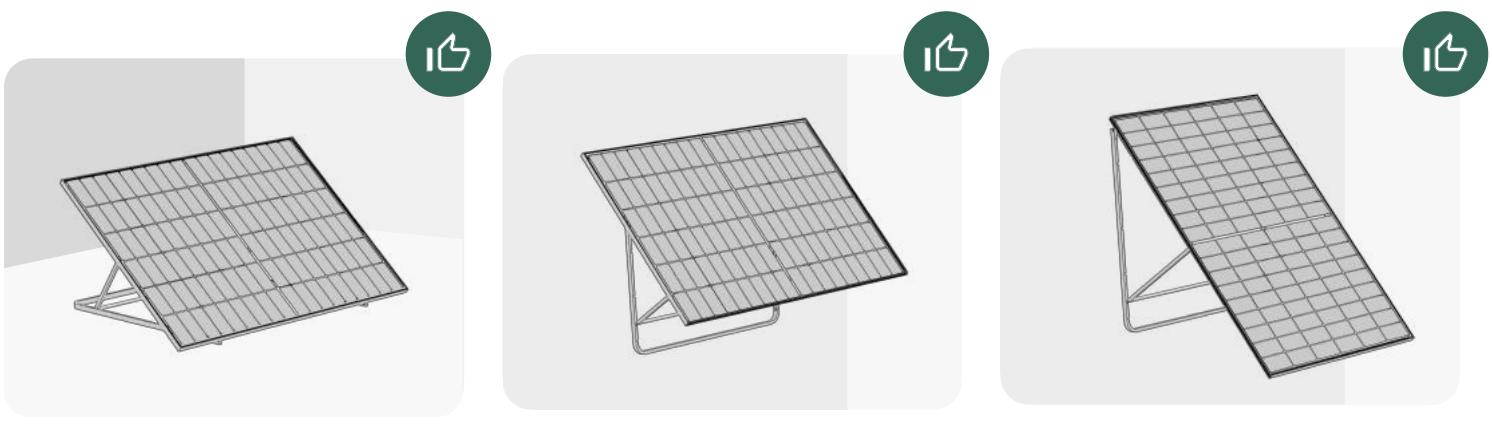

Au sol en paysage

Rdv page 14

Au murre paysage

Rdv page 18

Au mur en portrait

Rdv page 17

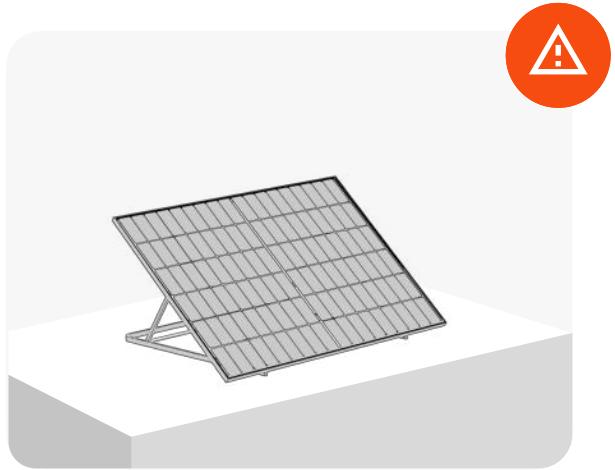

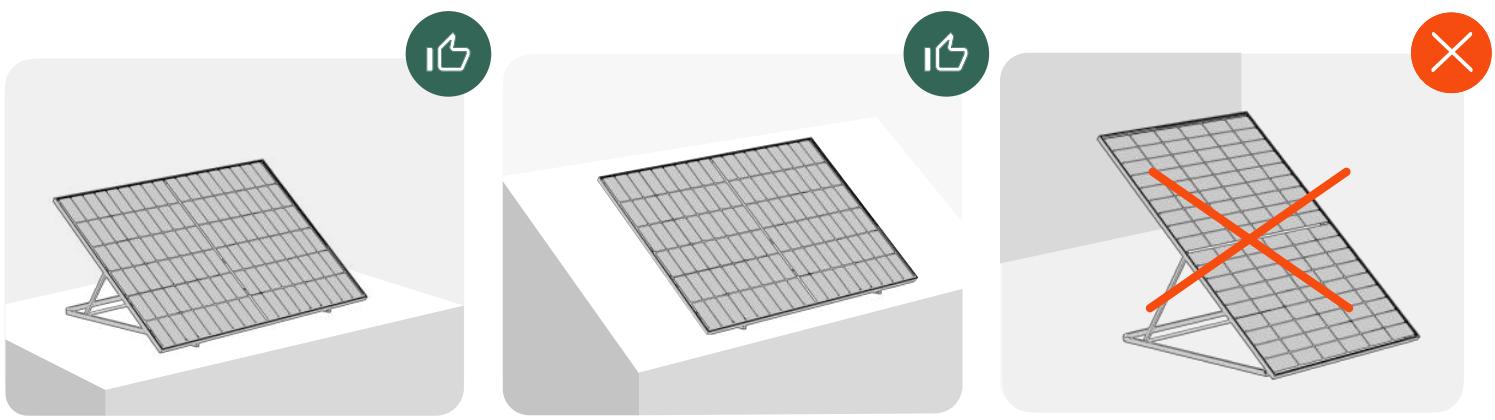

Sur toit de cabanon plat à faible hauteur, en paysage

Rdv page 14

Sur toit de cabanon inclé à faible hauteur, en paysage

Rdv page 14

Au sol ou sur toit de cabanon plat en portrait

Les configurations

Je découvert ma station

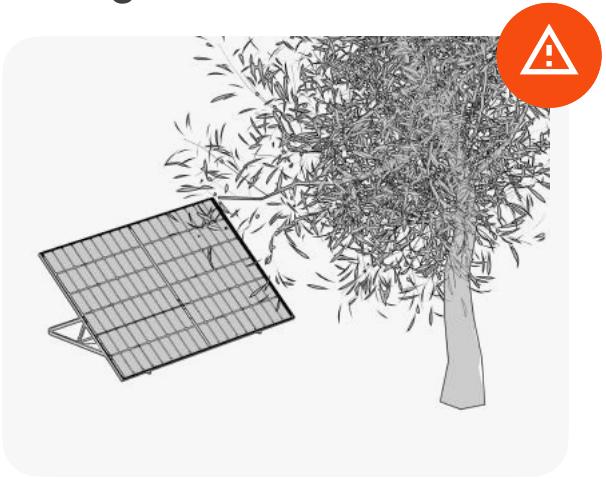

Proscire les emplacements avec de l'ombre projetée
Accrocher la station uniquement sur un mur plein, en pierre ou en béton, non fissuré

Utiliser les ancrages vissés pour une installation en hauteur
Utiliser les ancrages vissés pour une zone ventée

Attention, la garantie ne s'applique qu'aux installations respectant les configurations optimes.

Si vous avez la moindre question, rapprochez-vous de l'equipe Beem!

Posez, branchez, produisez.

x2 Plaques de lestage

x1 Rubandinstallation au mur

x1 Clip cable

x2 Brides de verouillage

x2 Vis molette M4

x1 Station Beem On et son micro-onduleur fixé au dos

Seulement dans la station principale

x1 Vis tête
hexagonale

x1 Cheville*

x1Beembox
avec son cable deraccordement de 10m

Non fournis. À adapter selon la surface

x4 Goujons d'ancrage*
Optionnels pour une installation au sol Obligatoires pour une installation murale

Seulement dans la station extension

Connecteur Extension 5m

Favoriser une surface bien plane pour une stabilité optimale

Pour une installation sur toit de cabanon incliné, verrouiller la position à plat en fixant les vis molettes sur les 2 brides sur le haut du panneau

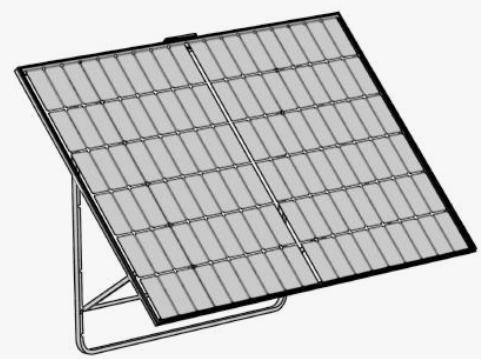

1. À deux, positionner le panneau face au soleil, sur une surface non glissante. Incliner la station en clipsant la béquille dans les trous prévus à cet effet.

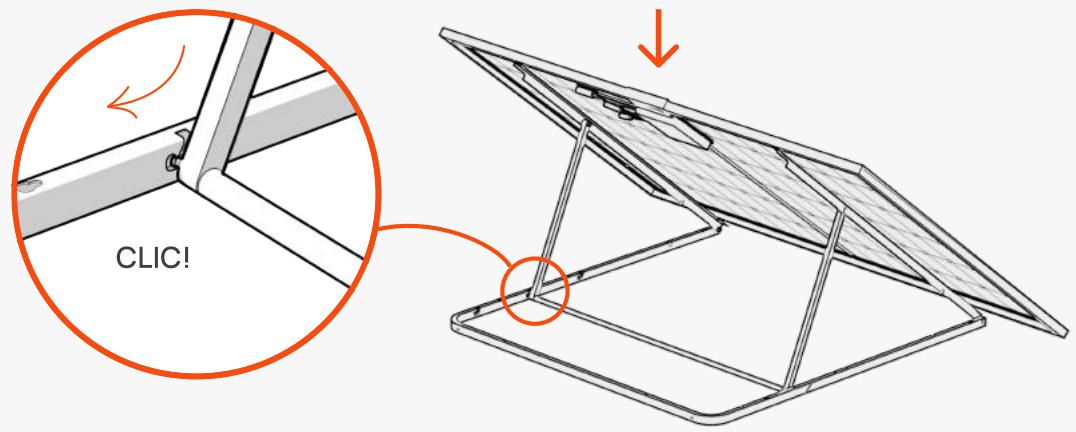

1. En maintainant le pied sur le support au sol, exercer une pression sur le dessus du panneau jusqu'à entendre l'enclenchement de la béquille.

Votre sécurité n'a pas de prix

Nos recommandons de visser la structure au sol, surtout pour une installation en hauteur ou dans une zone ventée

Non fournis*
À adapter au support

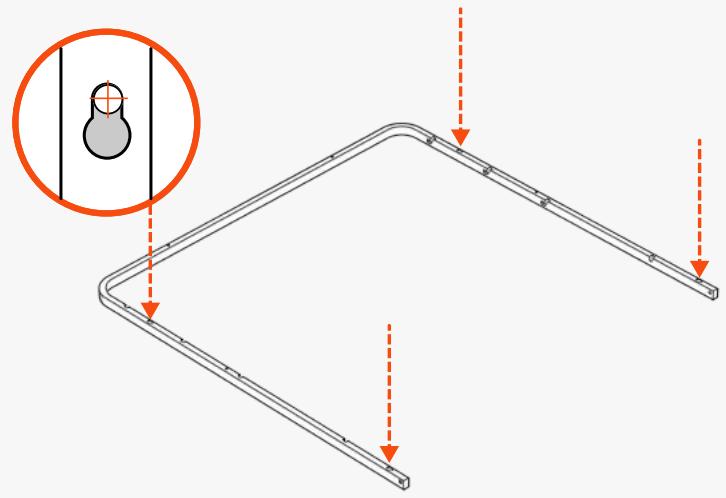

Visser 4 goujons d'ancrage dans les trou s
prévus sur une surface adaptée.

*Nous recommends des goujons d'ancrage de diamètre 8mm et de longueur minimale 100mm, à fixer sur un sol horizontal plein non-fissure, à l'aide des outils prescrits. Pour plus d'informations, merci de vous référer à notre doc technique.

Si vous ne vissez pas votre station au sol, ajoutez du lestage :

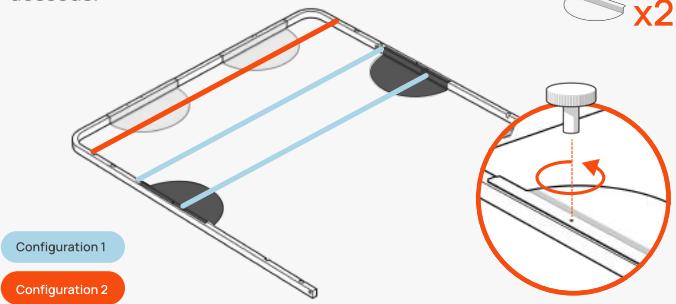

En fonction de l'inclinaison de la béquille, visser les plaques de lestage selon le code couleur ciddssous.

x2

x2

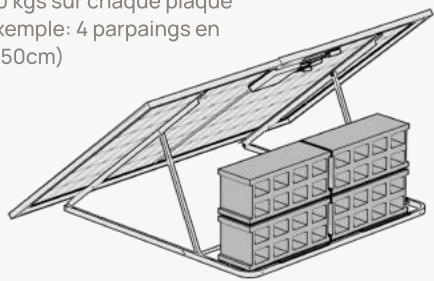

Positionner 40 kgs sur chaque plaque de lestage (Exemple: 4 parpaings en béton 20 × 20 × 50 ~cm )

Ne jamais lester la partie mobile de la béquille pour ne pas générer son mecanisme de verrouillage.

Beem vous recommende d'être 2 pour facilitier l'installation au mur.

Format mur paysage

Rendez-vous page 18!

Format mur portrait

Page suivante

L'emballage de la station sera votre meilleur allié ! Utilisez-le pour protégger la station quand vous la manipuez au sol.

Format mur portrait

Je prépare ma station ici!

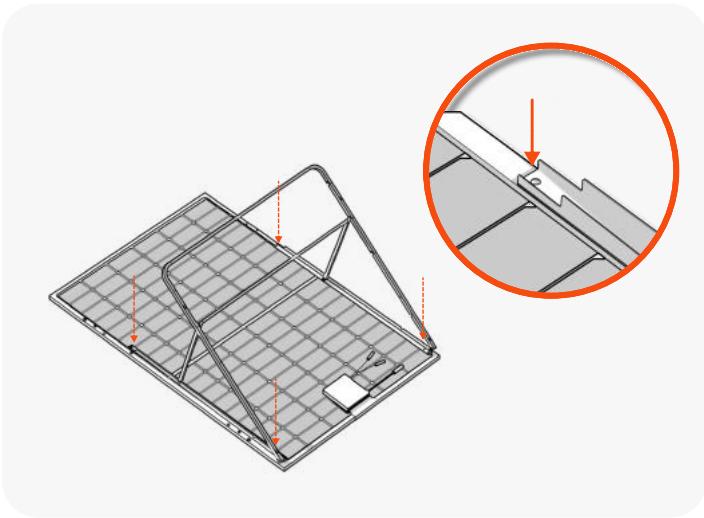

1. Dévisser les vis sous le support du panneau avec une clé de 13mm.

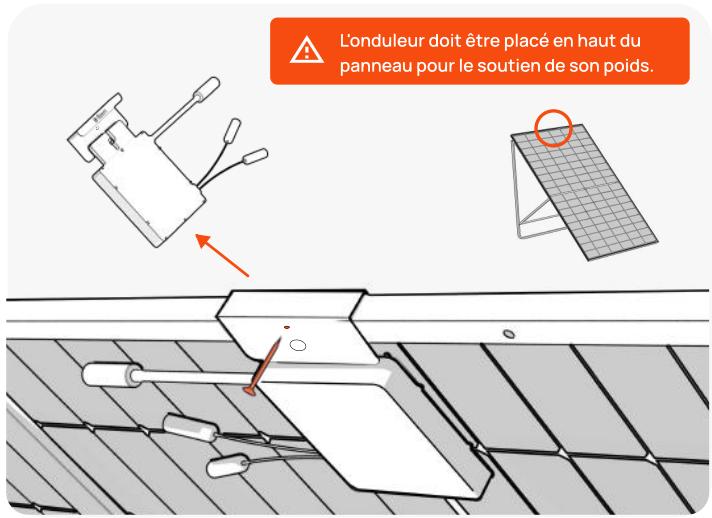

1. Dévisser le support du micro-onduleur et revisser l'ensemble en haut du panneau en format portrait.

1. Revisser la structure en format portrait en faisant une rotation de 90^ .

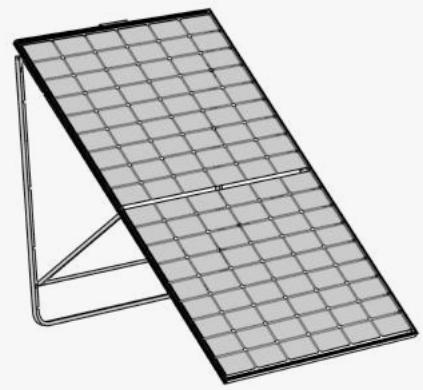

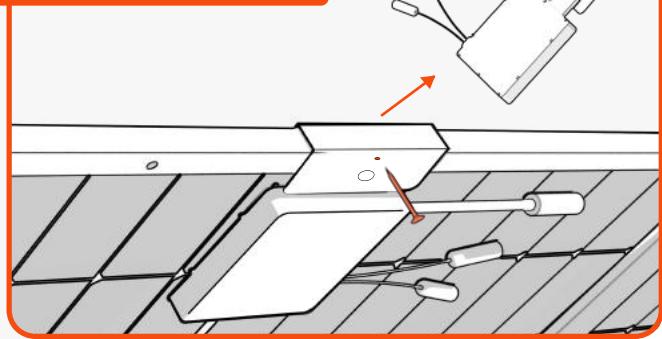

Format mur paysage

Je prépare ma station ici!

L'ondulesur doit etre place en haut du panneau pour lesoutien de son poids.

Dévisser le support du micro-onduleur et revisser l'ensemble sur le côté opposé du panneau.

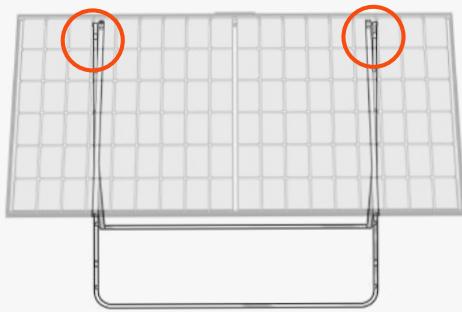

Format mur paysage & portrait

Je fixe ma station au mur ici !

x2

Non fournis

A adapter au support

Trous de 8mm à percerc

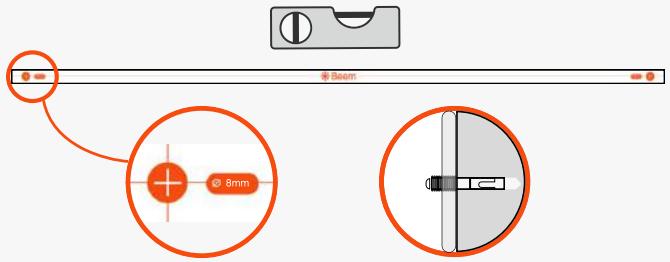

1. Coller le ruban au mur et percer deux troughs. Enconcer les 2 goujons* à l'aide d'un marteau.

Position finale de la vis

1. À deux, placer la station au mur.

Serrer les 2 goujons à l'aide des écrous.

Portrait

Paysage

1.

2.

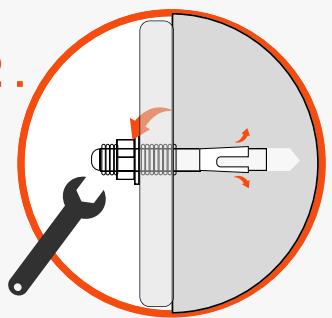

1. Percer les 2 trous du bas à travers la fixation, en vérifiant l'horizontalité à l'aide d'un niveau.

Enfoncer les goujons au marteau, puis serrer les écrous avec une clé.

En cas de rafales de vent, nous vous recommendons de rabattre votre panneau en position verticale à plat

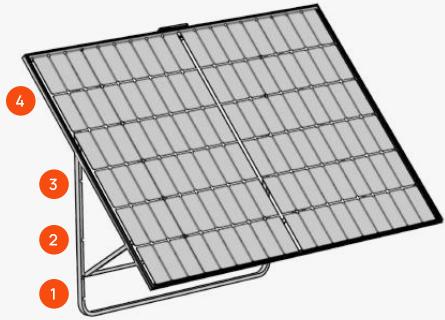

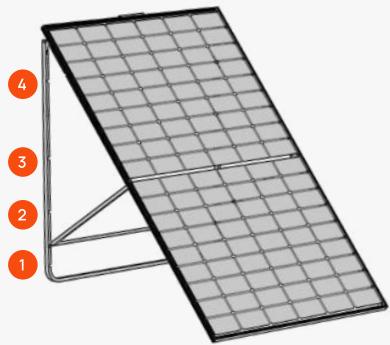

1. Incliner la station selon la saisson afin d'optimiser votre production.

Brancher le cable AC

Enfonceer bien les connecteurs jusqu'au bout et s'assurer que la bague de protection est en position verrouillée.

Connecteur AC à horizontally pour assurer son étanchéité

Passer le cable de raccordement derrière le support de la béquille pour le brancher à l'onduleur. Fixer le clip cable sur le cadre du panneau.

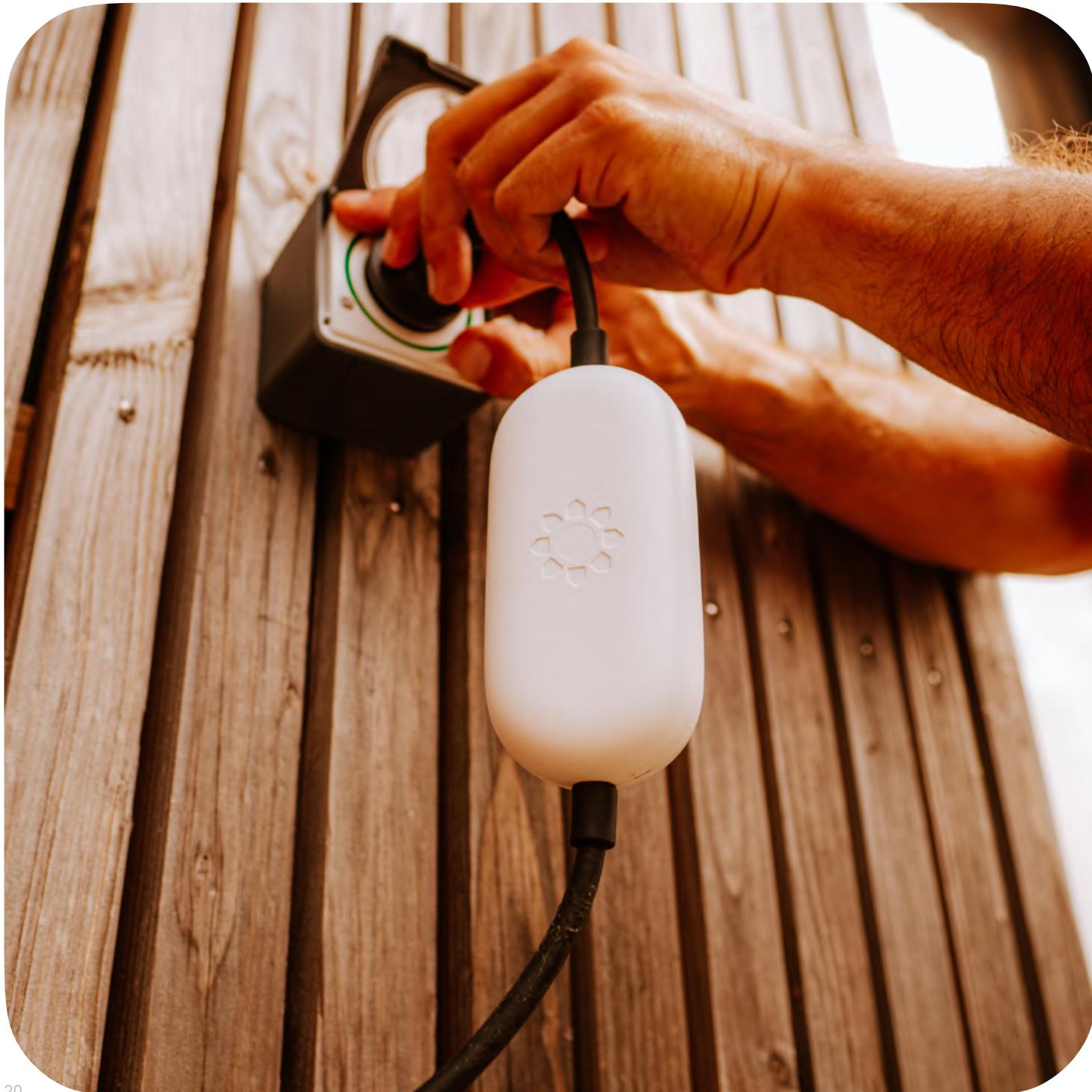

2 Brancher la Beembox sur une prise électrique domestique 230V.

Visser la "vis Beembox" au mur. Faire glisser la Beembox sur la vis, à l'horizontal ou à la verticale pour la clipser.

Après 1 minute, vérifier le clignotement de la LED verte située sur l'onduleur.

Londueur est alimenté par les panneaux solaires. La nuit il s'est int.

Caclignote vert ?Felicitations!Vous produiez+.dsormaisYOURpropereenergiebas-carbone.

Ça clignote rouge? Voitre installation ne produit pas encore, vérifie que les branchements des cables sont bien conformes au schéma et que la prise 230V sur laquelle est branchée la station est bien alimentée par le secteur.

Si le problème persististe, redirigez vous sur notre site support.beemenergy.com.

Votre dose quotidienne d'énergie positive

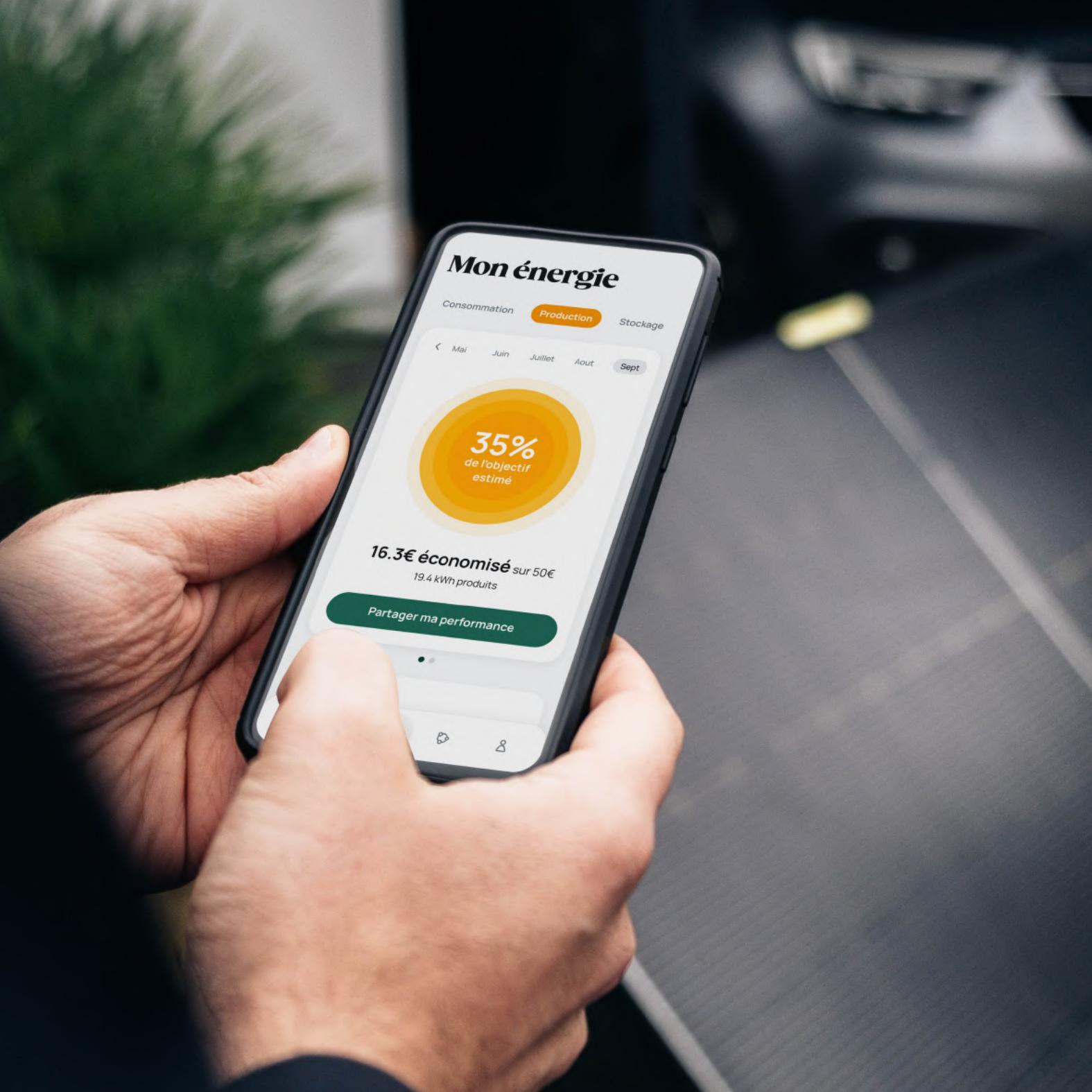

Téléchargez l'application Beem Energy

pour suivre votre production en temps réel et mistriser leur consommation d'énergie.

←

Pour les apparciels iOS

Rechercher l'application « Beem Energy » dans l'Apple Store ou scanner ce code :

←

Pour les apparèils Android

Rechercher l'application « Beem Energy »dans Google Play ou scanner ce code :

→

Via notre ordinateur

Après l'appairage mobile, il est possible de suivre sa production sur l'ordinateur via beem.energy.

Ça vous branche ?

Votre Beembox doit se trouver à 20m max. de votre box internet avec un mur au maximum entre les deux.

Synchroniser simplement votre Beembox en scannant le code situé à l'arrière.

Vers pris murale

Blanc fixe

Connectée au Wi-Fi

Clignotement blanc lent

Deconnectée au Wi-Fi

Clignotement blanc rapide

Mode apparaige Wi-Fi

Rouge fixe

Éché de l'envoi des données *

Vers prise onduleur

Clignotement blanc

Production d'énergie

*Souci de connexion ? Pas de panique, la Beembox enregistre les données sur 2 mois en cas de déconnection Wi-Fi

Prêt à passer un quart de siècle ensemble ?

N'oubliez pas de télécharger les photos de votre installation dans l'app pour activer la garantie 25 ans de votre Beem On.

On se reconnectctec avec le soleil

vous avec l'énergie

L'histoire n'est pas finie.

Tournez la page et découvertz la suite !

Mon carnet d'entretien

Guide pour prendre soin de sa station et lui garantir une vie plus longue !

Date

Chaque mois

Chaque saisson

Tout le temps!

Retirer l'earu stagnante

Passer un chiffon doux

Retirer toiles & herbes

Orienter face au soleil

Vérifier l'état des cables

Protégé cables des UV

Vérifier la LED onduleur

Vérifier la LED Beembox

Changer l'inclinaison

Partager son résultat!

Parrainer un proche

Sûivre l'app Beaum

Proffiter!

J'peux pas, j'ai soleil.

M'exposer un peu plus au soleil.

Découvre l'extension Beem pour produit plus d'énergie positive.

Psssst! Notre installation solaire s'agrandit?

N'oubliez pas d'ajouter votre extension dans l'app Beem Energy pourmettreà jourvotre profil,vos objectifs etvoire suivi de production.

Une extension est un panneau supplémentaire qui vous permit d'augmenter la puissance de votre installation.
Vous pouvez brancher jusqu'à 2 stations sur la même Beembox et sur le même circuit électrique.

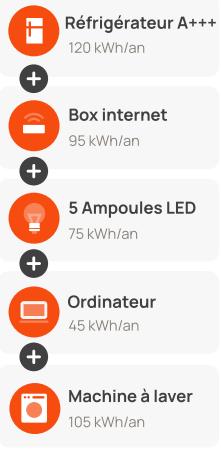

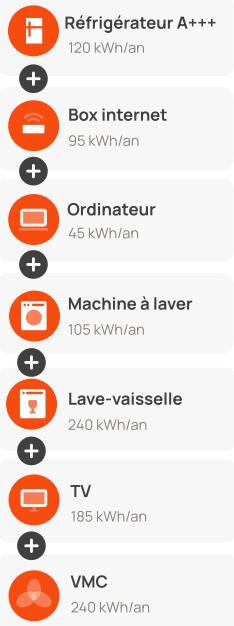

1 stationpeutalimenter :

2 stationspeuventalimenter :

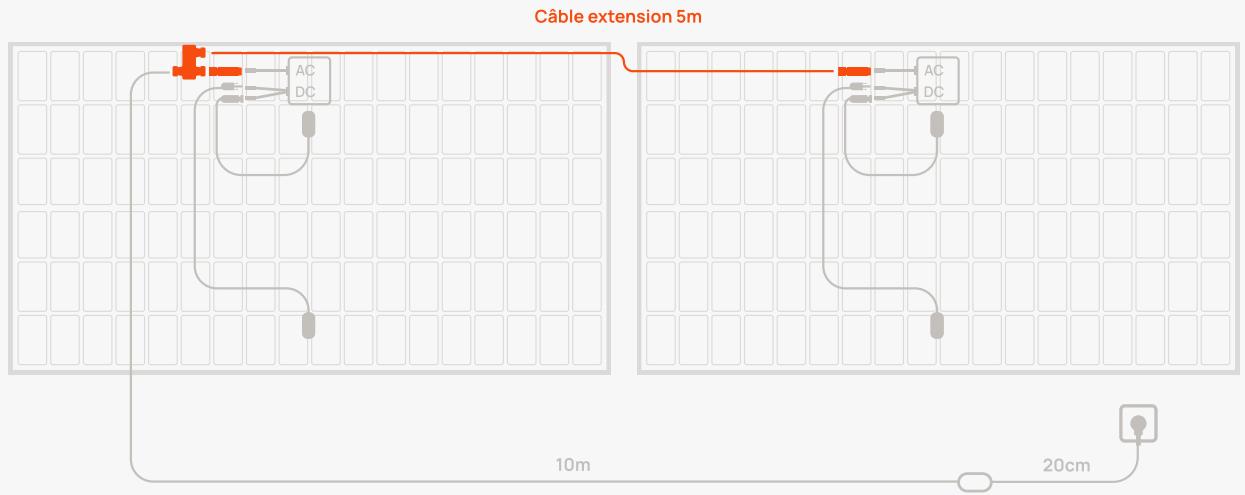

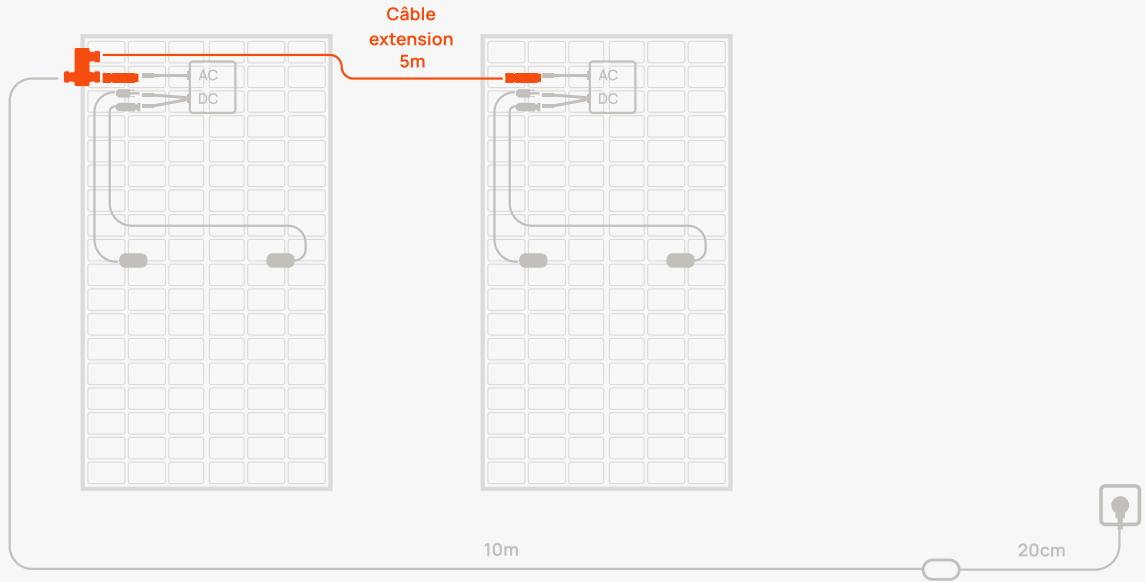

Brancher mes stations en rangs superposés

J'augmente ma production

Poser les connectiques AC à l'horizontal pour plus d'étanchéité.

Configuration en colonne avec 2 stations

Bien prendre en compte la position des onduleurs pour une configuration optimale.

Configuration en ligne avec 2 stations

À vous de jouer!

Liez l'utile à l'agréable en testant vos connaissances grâce à ce mots croisés.

Vertical

1. Garantie de performance des panneaux solaires (en années).
2. La quantité d'énergie pendant un temps donné, exprimée en watts (W).
3. Les panneaux solaires peuvent s'insteller dessus.
4. Appareil électronique permettant de transformer le courant contin du panneaux solaires en courant alternatif.

Horizontal

1. Le pays où les premiers panneaux solaires ont eté fabriqués.
2. Ce dont nous fait cadeau le soleil et qui permettra de faire fonctionner notre frigo.
3. Petit boîtier super pratique qui vous permet de suivre votre production électrique en temps réel et votre consommation d'énergie.
4. Processus de transformation directe de l'énergie lumineuse en énergie électrique.

Maintenant que vous étés branché, restons connectés

Notre équipe support technique est là pour vous accompagner !

En cas de doute sur l'usage ou sur l'installation de votre Station Beem, n'hésitez pas à contacter l'équipe Beem en vous connectant sur support.beemenergy.com.

Ne rapportez pas vos produits en magasin. Le SAV est pris en charge uniquement via Beem.

Meme si vous avez acheté votre station chez une de nos envisignes partenaires, privilégiez un contact avec nous !

Nos Beemers en connaissant un rayon !

Rejoignez la « Communauté des Beemers » pour profiter de conseils et astuces et partagez-nous une photo de votre installation sur les réseaux sociaux en taguant

@beemenergy

Youss aussi yous croyez en la reincarnation?

Les panneaux solaires sont recyclables à 95% en France, ce qui les classe parmi les objets les比较好 recyclés.

Les panneaux solaires doivent être collectés pour être recyclés. Beem est partenaire de Soren. Vous trouvrez le point de collecte le plus proche de chez vous sur le site : https://www.soren.eco/point-apport-panneaux-solaires-photovoltaiques/
