460W - Panneau solaire BEEM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 460W BEEM au format PDF.
| Type de produit | Panneau solaire photovoltaïque avec micro-onduleur intégré |
| Marque | BEEM |
| Modèle | 460W |
| Puissance nominale | 460 W |
| Type de cellules | Silicium monocristallin |
| Dimensions (approx.) | 1875 x 1053 x 35 mm |
| Poids (approx.) | 23 kg |
| Alimentation | Prise domestique 230V 2P+T via Beembox |
| Connectivité | Wi-Fi, application Beem Energy (iOS/Android) |
| Fonctions principales | Production d'énergie solaire, suivi en temps réel, parrainage |
| Inclinaison réglable | Oui, plusieurs positions (sol ou mur) |
| Orientation recommandée | Sud, sud-est ou sud-ouest, sans ombre |
| Nombre max. de stations par Beembox | 2 |
| Distance maximale du boîtier à la box | 20 m |
| Longueur du câble de raccordement | 10 m |
| Protection électrique recommandée | Disjoncteur différentiel 30 mA, calibre adapté (C10-C20) |
| Entretien | Nettoyage au chiffon doux, retirer eau stagnante et feuilles, orienter face au soleil |
| Sécurité | Installer à l'abri de l'ombre, ancrer au sol ou mur selon configuration |
| Garantie | 25 ans (sous réserve de photos de l'installation) |
| Recyclabilité | 95% recyclable, collecte via Soren |
FOIRE AUX QUESTIONS - 460W BEEM
Questions des utilisateurs sur 460W BEEM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Panneau solaire au format PDF gratuitement ! Retrouvez votre notice 460W - BEEM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 460W de la marque BEEM.
MODE D'EMPLOI 460W BEEM
Avec Beem, vous n'avez jamais autant profité du soleil
Bienvenue dans la communauté Beem !
Comme des dizaines de milliers d'autres foyers, vous avez besoin de faire des économies d'énergie, pour votre pouvoir d'achat et pour la planète !
Rendez-vous sur l'app Beem Energy pour retrouver toutes les infos dont vous avez besoin.
Au menu
Le parrainage
Le point admin page 6
Je découvert ma station
Les essentiels page 8
Les derniers consels
Les configurations page 10
Le contenu de ma station page 13
J'installe ma station
J'installe au sol page 14
J'installe au mur page 16
Je branche ma station
Je suis ma production
Télécharger l'app Beem Energy page 22
Appairer la Beembox
Carnet d'entretien page 26
J'augmente ma production
Qu'est-ce qu'une station extension ? page 28
- Installer plusieurs stations page 30
Annexes
Mots croisés page 32
L'ombre est votre ennemi número 1! Un seul coin d'ombre affecte la puissance totale de votre Station Beem On.
Comme tout bon joueur de pétanque, votre station est bien plus performante exposée au Sud.
Viete panneau produit le plus entre 12h et 16h, quand le soleil atteint son pic au zénith. Graphiquement, une belle journee de production ressemble a une courbe en cloche.
Votre Station 100% remboursée grâce au Parrainage
Plaisir d'offrir, joie de recevoir!
Invitez vos proches à rejoindre le mouvement et agrandir la communauté des Beemers. Pour chaque parrainage, c'est un double avantage pour le filleul
ET pour le parrain. Que vous ayez acheté votre Station Beem On directement sur notre site ou chez l'un de nos partenaires, retrouvez le détaill des conditions de votre programme parrainage directement sur l'app Beem Energy.
Retrouvez votre code parrainage dans votre Espace Compte sur l'application Beem Energy
Le point admin.
Zoom sur mes démarches administratives
Nous avons tout préparé pour que cela prenne le moins de temps possible.
Rendez-vous sur support.beemenergy.com.
Déclarer simplement votre installation à votre gestionnaire de réseau.
Demandre un autorisation ayer mairie uniquely si vous installez Your station a plus de 1m80 du sol ou que youes etes dans un site classe.
Et l'assurance dans tout ce?
La Station Beem On est considérée comme un apparéil électrique mobile qui se branche sur une prise 230V, au même titre que votre frigo ! Il est cependant possible de l'assurer. On vous conseille de vous rapprocher de votre assureur.
Orienter votre station au sud pour une production optimale, sinon au sud-est ou sud-ouest
Choisir un espace ensoleillé et sans ombre du matin au soit pour votre station
Une prise standard 230V 2P+T (2 pôles + terre) reliée à une terre de bonne qualité
Circuit électrique protégé en avant par un disjoncteur différentiel 30mA
2 stations Beem On max par Beembox
Calibre disjoncteur thermique
| Câble électrique cuivré de section | 1,5mm2 | C10 | C16 | C20 |
| 2,5mm2 | ⊗ | ⊗ | ⊗ |
Votre installation électrique est conforme aux préconisations ci-contre? Alors on se retrouve sur la page suivante.
Halte-là Beemer!
Avant de vous lancer, lisez ces quelques conseils pour garantir une installation optimale.
Vérifier que votre Beembox se trouve à 20m max de votre box internet
Vérifier que vous disposez d'une prise dans un rayon de 10m max
S'équiper pour l'installation au mur ou fixé au sol

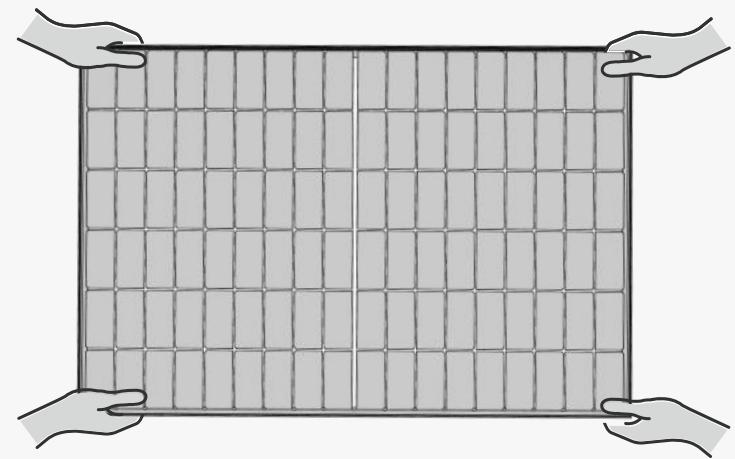

À deux, c'est mistrieux!
Pour la déplacer ou la soulever, veiller à manipuler la station à 2 et avec précaution
Un doute sur votre installation ou une zone d'ombre à éclaircir ? On est toujours là pour ça. N'hésitez pas à vous rendre sur support.beemenergy.com. ou à nous écrire à support@beemenergy.com.

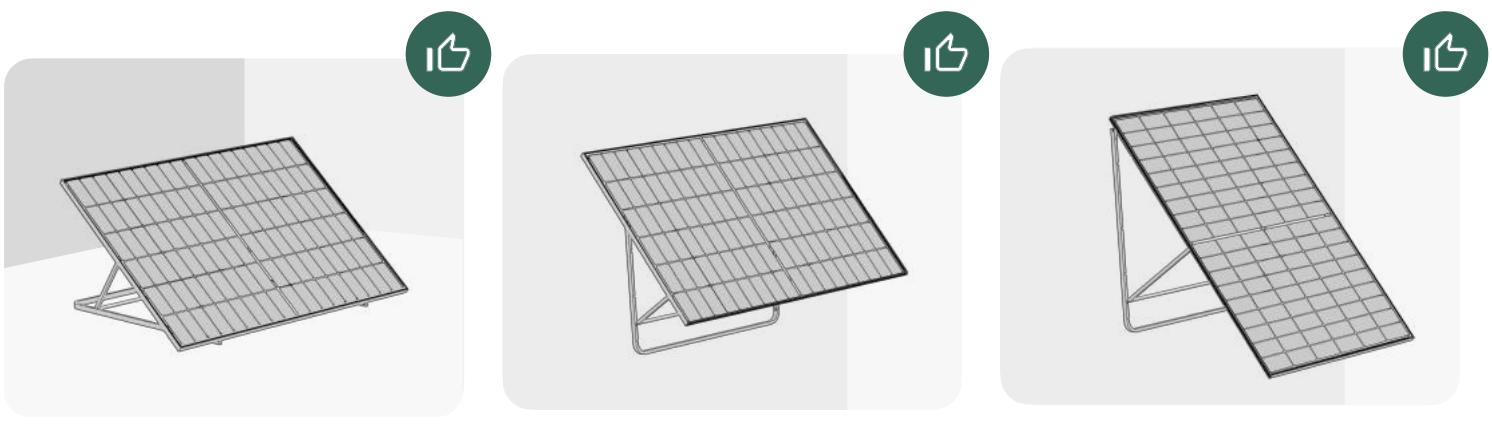

Au sol en paysage
Rdv page 14
Au muren paysage
Rdv page 18
Au mur en portrait
Rdv page 17

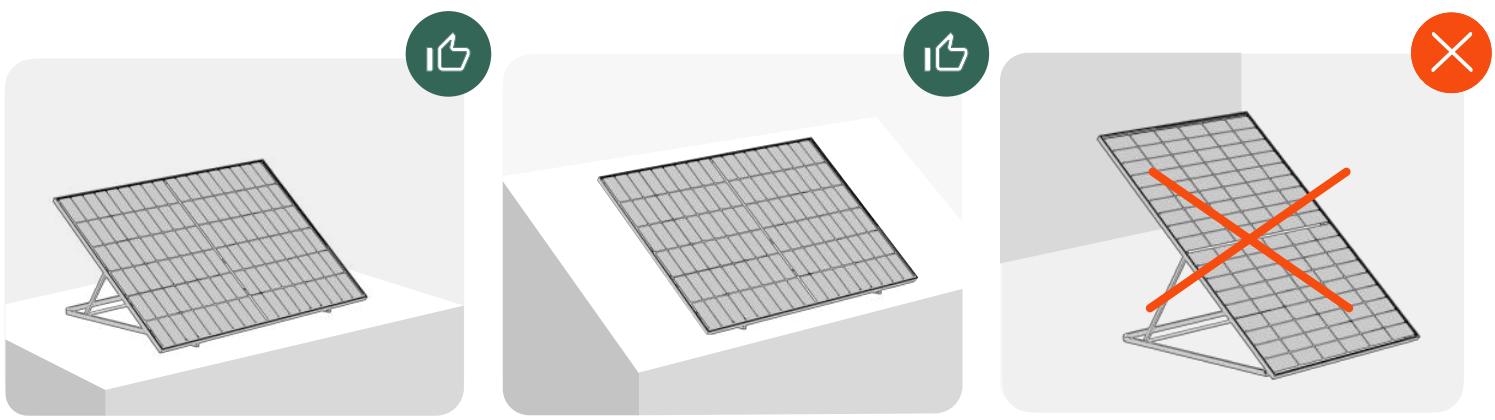

Sur toit de cabanon plat à faible hauteur, en paysage
Rdv page 14
Sur toit de cabanon inclé à faible hauteur, en paysage
Rdv page 14
Au sol ou sur toit de cabanon plat en portrait
Les configurations
Je découvert ma station
Proscire les emplacements avec de l'ombre projetée

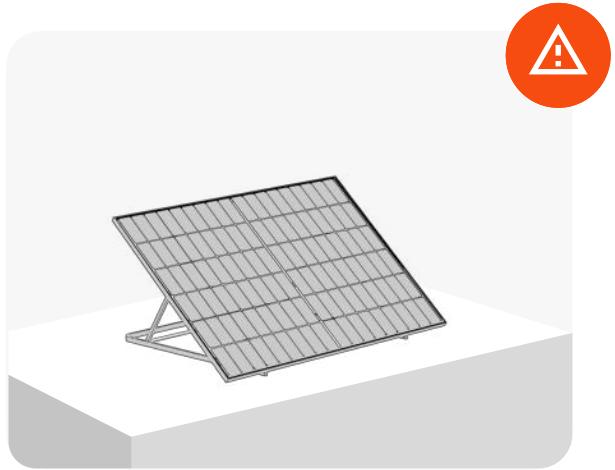

Utiliser les ancrages vissés pour une installation en hauteur
Accrocher la station uniquement sur un mur plein, en pierre ou en béton, non fissuré

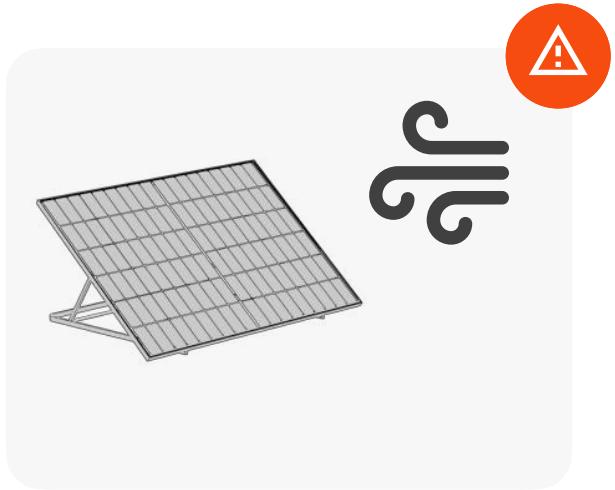

Utiliser les ancrages vissés pour une zone ventée
Attention, la garantie ne s'applique qu'aux installations respectant les configurations optimes.
Si vous avez la moindre question, rapprochez-vous de I'equipe Beem!
Posez, branchez, produisez.
x2 Plaques de lestage
x1 Rubandinstallation au mur
x1 Clip cable
x2 Brides de verouillage
x2 Vis molette M4
x1 Station Beem On et son micro-onduleur fixé au dos
Seulement dans la station principale
x1 Vis tête
hexagonale
x1 Cheville*
x1Beembox
avec son cable deraccordement de 10m
Non fournis. À adapter selon la surface
x4 Goujons d'ancrage*
Optionnels pour une installation au sol Obligatoires pour une installation murale
Seulement dans la station extension
Connecteur Extension 5m
Favoriser une surface bien plane pour une stabilité optimale

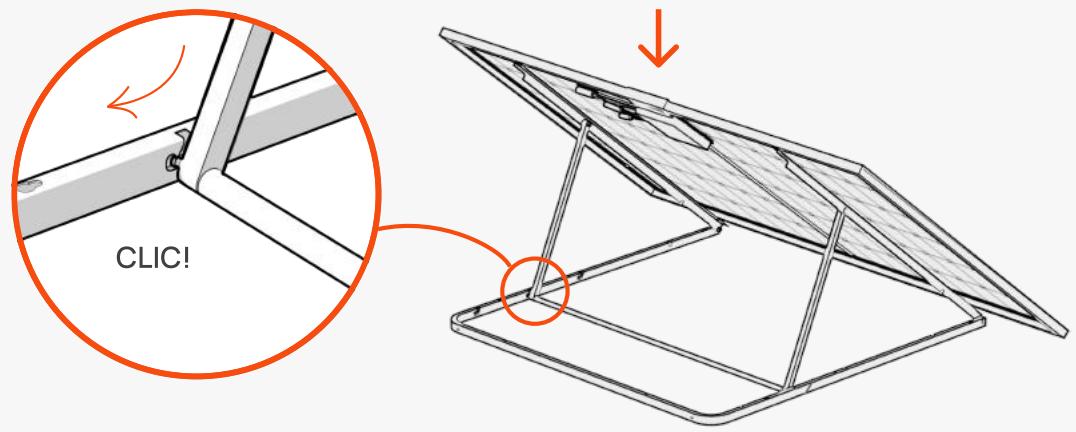

Pour une installation sur toit de cabanon incliné, verrouiller la position à plat en fixant les vis molettes sur les 2 brides sur le haut du panneau
- À deux, positionner le panneau face au soleil, sur une surface non glissante. Incliner la station en clipsant la béquille dans les trous prévus à cet effet.
- En maintainant le pied sur le support au sol, exercer une pression sur le dessus du panneau jusqu'à entendre l'enclenchement de la béquille.

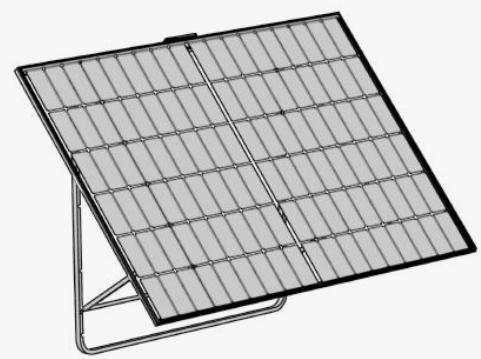

Votre sécurité n'a pas de prix
Nos recommandons de visser la structure au sol, surtout pour une installation en hauteur ou dans une zone ventée
Non fournis*
À adapter au support

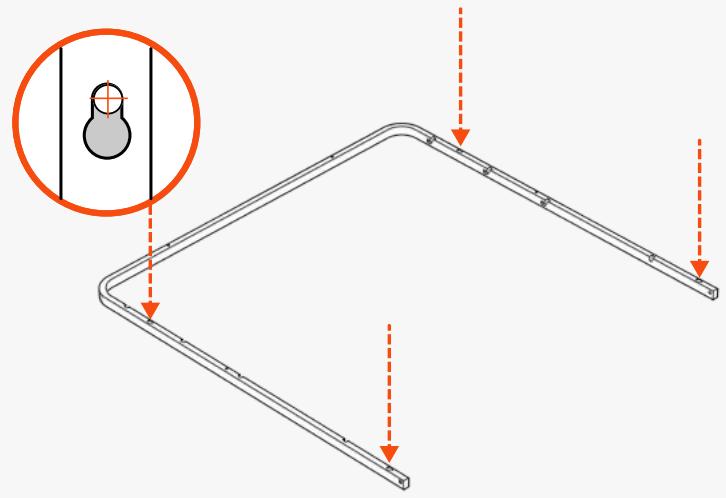

Visser 4 goujons d'ancrage dans les trou s prévus sur une surface adaptée.
*Nous recommends des goujons d'ancrage de diamètre 8mm et de longueur minimale 100mm, à fixer sur un sol horizontal plein non-fissure, à l'aide des outils prescrits. Pour plus d'informations, merci de vous référer à notre doc technique.

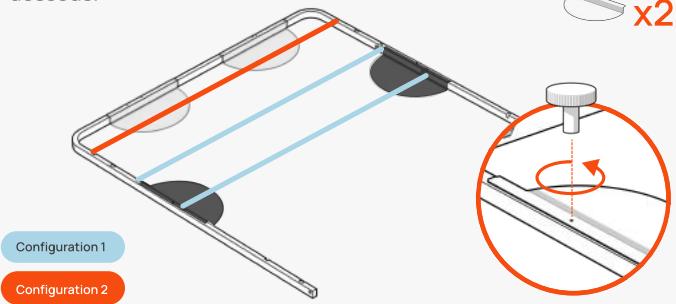

Si vous ne vissez pas votre station au sol, ajoutez du lestage :
En fonction de l'inclinaison de la béquille, visser les plaques de lestage selon le code couleur ciddssous.
x2
x2

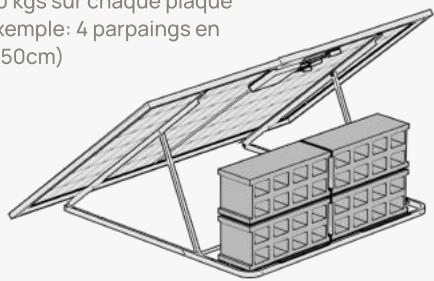

Positionner 40 kgs sur chaque plaque de lestage (Exemple: 4 parpaings en béton 20 × 20 × 50 ~cm )
Ne jamais lester la partie mobile de la béquille pour ne pas génér son mécanisme de verrouillage.
Beem vous recommende d'être 2 pour facilitier l'installation au mur.
Format mur paysage
Rendez-vous page 18!
Format mur portrait
Page suivante
L'emballage de la station sera votre meilleur allié ! Utilisez-le pour protégger la station quand vous la manipuez au sol.

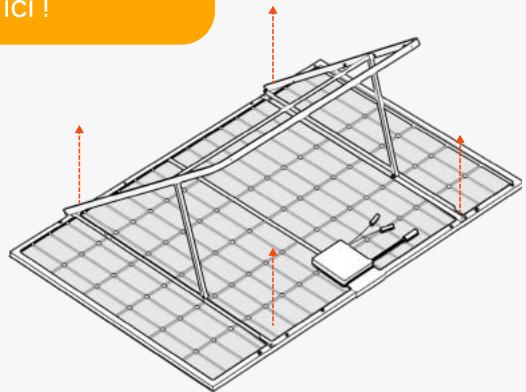

Format mur portrait
Je prépare ma station ici!

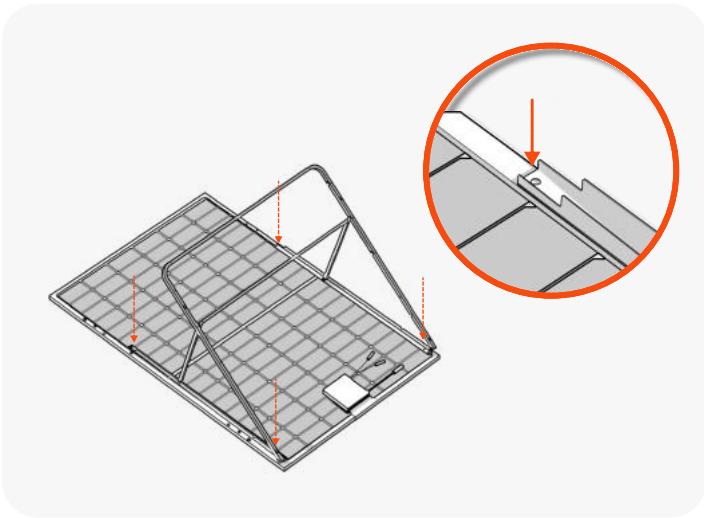

- Dévisser les vis sous le support du panneau avec une clé de 13mm.
- Dévisser le support du micro-onduleur et revisser l'ensemble en haut du panneau en format portrait.
- Revisser la structure en format portrait en faisant une rotation de 90^ .

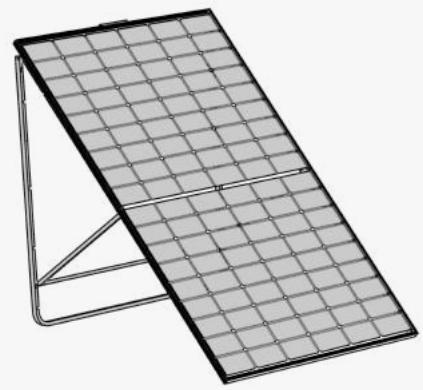

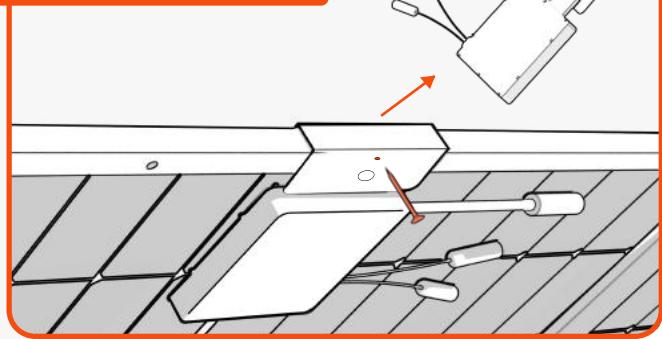

Format mur paysage
Je prépare ma station ici!

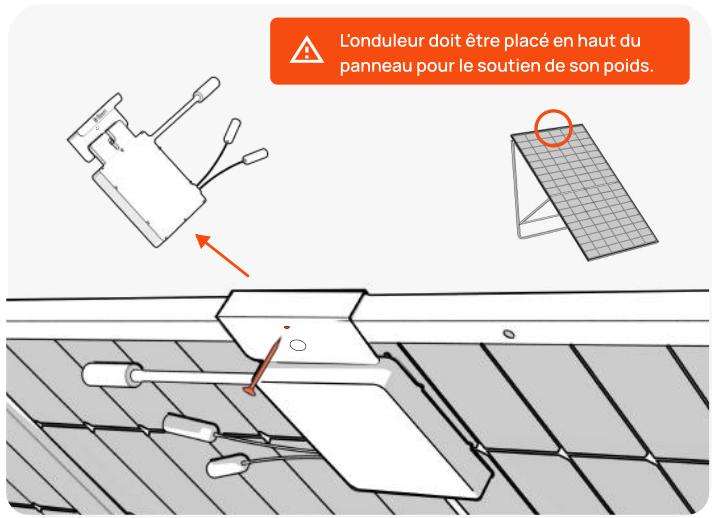

L'ondulesur doit etre place en haut du panneau pour lesoutien de son poids.
Dévisser le support du micro-onduleur et revisser l'ensemble sur le côte opposé du panneau.

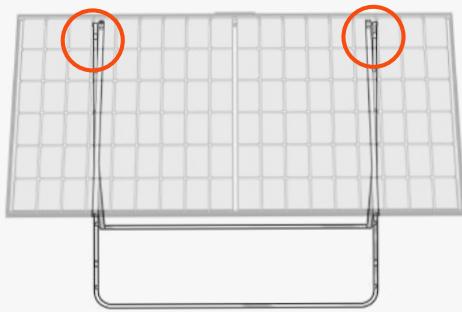

Format mur paysage & portrait
Je fixe ma station au mur ici !
x2
Non fournis
A adapter au support
Trous de 8mm à percerc
- Coller le ruban au mur et percer deux troughs. Enconcer les 2 goujons* à l'aide d'un marteau.
Position finale de la vis
- À deux, placer la station au mur.
Serrer les 2 goujons à l'aide des écrous.
Portrait
Paysage
1.
2.

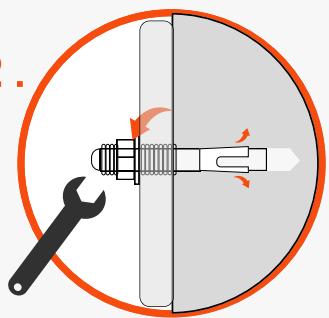

- Percer les 2 trous du bas à travers la fixation, en vérifiant l'horizontalité à l'aide d'un niveau.
Enfoncer les goujons au marteau, puis serrer les écrous avec une clé.
En cas de rafales de vent, nous vous recommendons de rabattre votre panneau en position verticale à plat

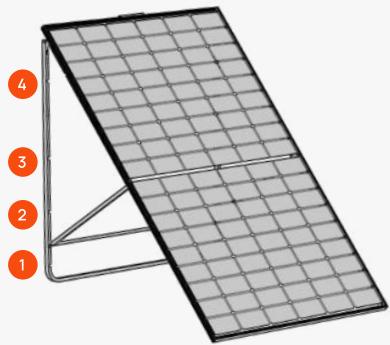

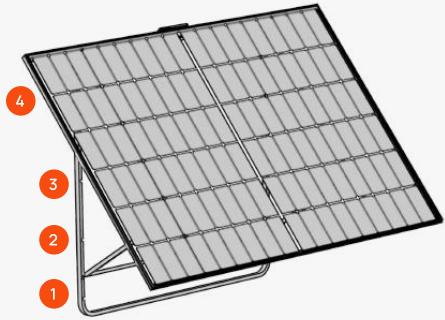

- Incliner la station selon la saisson afin d'optimiser votre production.
Passer le cable de raccordement derrière le support de la béquille pour le brancher à l'onduleur. Fixer le clip cable sur le cadre du panneau.
Brancher le cable AC
Enfonceer bien les connecteurs jusqu'au bout et s'assurer que la bague de protection est en position verrouillée.
Connecteur AC à horizontally pour assurer son étanchéité

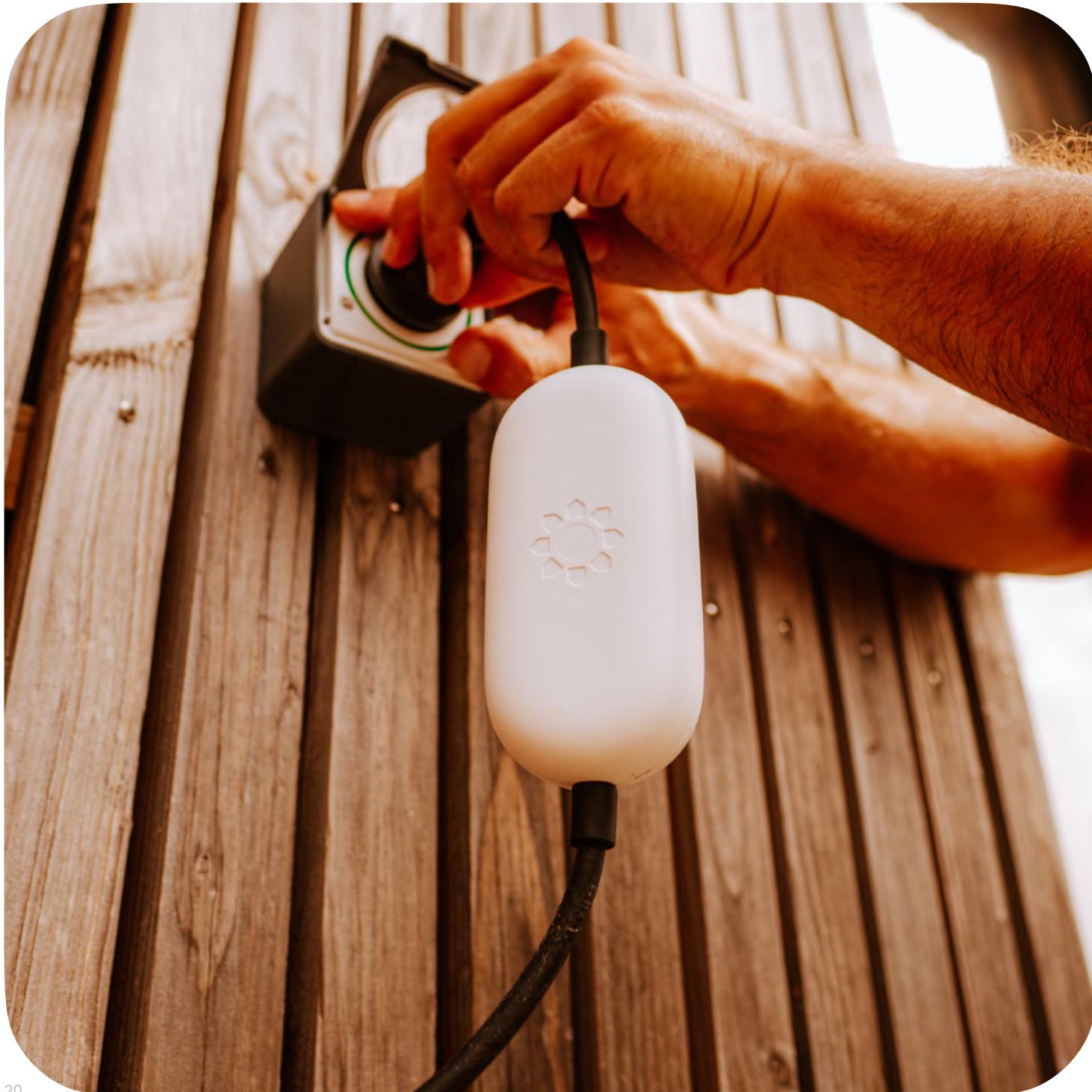

2 Brancher la Beembox sur une prise électrique domestique 230V.

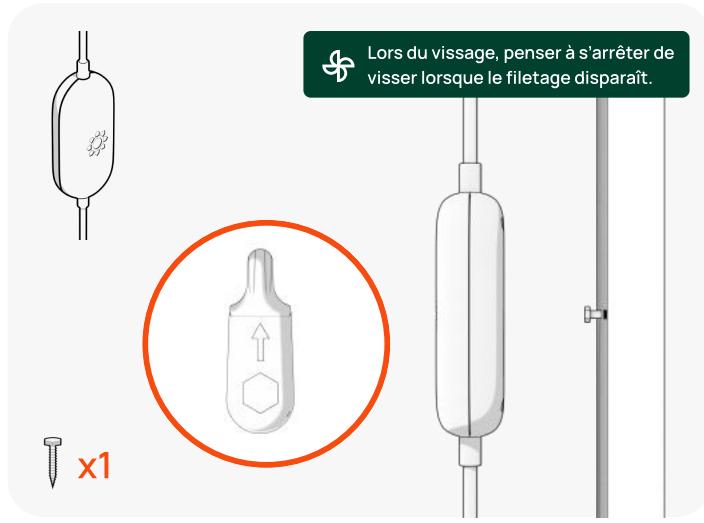

Visser la "vis Beembox" au mur. Faire glisser la Beembox sur la vis, à l'horizontal ou à la verticale pour la clipser.
Après 1 minute, vérifier le clignotement de la LED verte située sur l'onduleur.
Londueur est alimenté par les panneaux solaires. La nuit il s'est int.
Ça clignote rouge? Voitre installation ne produit pas encore, vérifie que les branchements des cables sont bien conformes au schéma et que la prise 230V sur laquelle est branchée la station est bien alimentée par le secteur.
Si le problème persististe, redirigez vous sur notre site support.beemenergy.com.
Votre dose quotidienne d'énergie positive
Téléchargez l'application Beem Energy
pour suivre votre production en temps réel et mistriser leur consommation d'énergie.
←
Pour les apparciels iOS
Rechercher l'application « Beem Energy » dans l'Apple Store ou scanner ce code :
←
Pour les apparèils Android
Rechercher l'application « Beem Energy »dans Google Play ou scanner ce code :
→
Via notre ordinateur
Après l'appairage mobile, il est possible de suivre sa production sur l'ordinateur via beem.energy.
Ça vous branche ?
Votre Beembox doit se trouver à 20m max. de votre box internet avec un mur au maximum entre les deux.
Synchroniser simplement votre Beembox en scannant le code situé à l'arrière.
Vers pris murale
Blanc fixe
Connectée au Wi-Fi
Clignotement blanc lent
Deconnectée au Wi-Fi
Clignotement blanc rapide
Mode apparaige Wi-Fi
Rouge fixe
Éché de l'envoi des données *
Vers prise onduleur
Clignotement blanc
Production d'énergie
*Souci de connexion ? Pas de panique, la Beembox enregistre les données sur 2 mois en cas de déconnection Wi-Fi
Prêt à passer un quart de siècle ensemble ?
N'oubliez pas de télécharger les photos de votre installation dans l'app pour activer la garantie 25 ans de votre Beem On.
On se reconnectctec avec le soleil
vous avec l'énergie
L'histoire n'est pas finie.
Tournez la page et découverts la suite!
Mon carnet d'entretien
Guide pour prendre soin de sa station et lui garantir une vie plus longue !
| Date | Chaque mois | Chaque saisson | Tout le temps! | ||||||||||
| Retirer l'earu stagnante | Passer un chiffon doux | Retirer toiles & herbes | Orienter face au soleil | Vérifier l'état des cables | Protégé cables des UV | Vérifier la LED onduleur | Vérifier la LED Beembox | Changer l'inclinaison | Partager son résultat! | Parrainer un proche | Sûivre l'app Beaum | Proffiter! | |
J'peux pas, j'ai soleil.
M'exposer un peu plus au soleil.
Décovrez l'extension Beem pour produit plus d'énergie positive.
Psssst! Notre installation solaire s'agrandit?
N'oubliez pas d'ajouter votre extension dans l'app Beem Energy pourmettreà jourvotre profil,vos objectifs etvoire suivi de production.
Une extension est un panneau supplémentaire qui vous permit d'augmenter la puissance de votre installation.
Vous pouvez brancher jusqu'à 2 stations sur la même Beembox et sur le même circuit électrique.

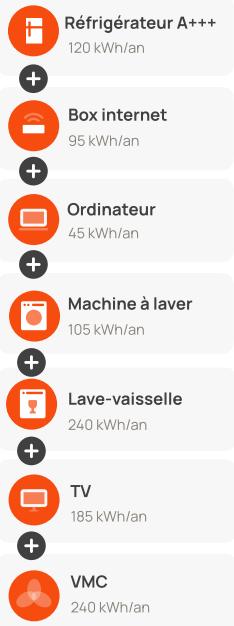

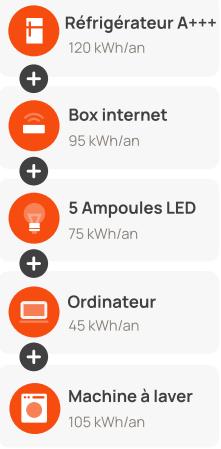

1 stationpeutalimenter :
2 stationspeuventalimenter :

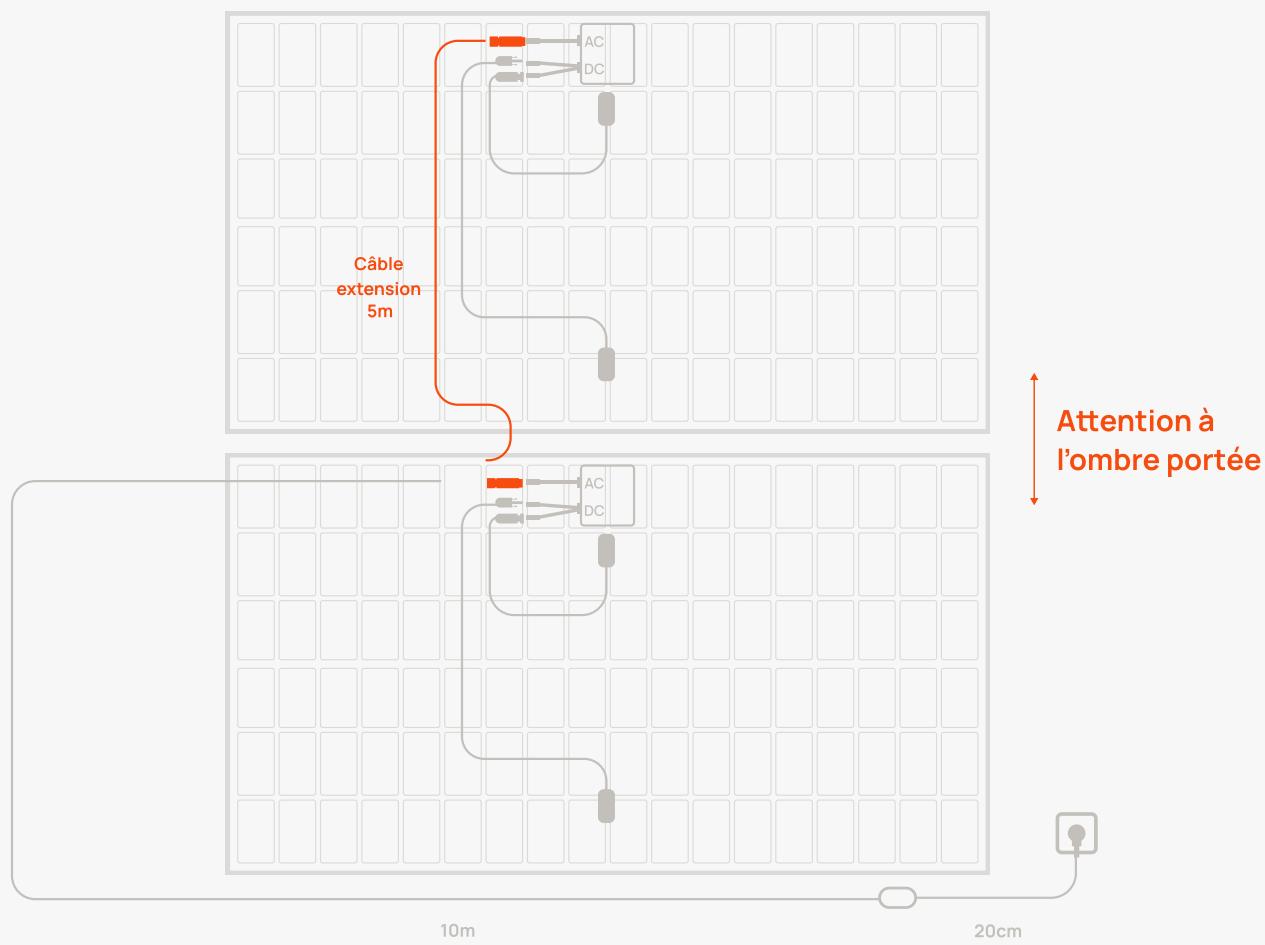

Brancher mes stations en rangs superposés
J'augmente ma production
Poser les connectiques AC à
l'horizontal pour plus d'étanchéité.
Configuration en colonne avec 2 stations
Bien prendre en compte la position des onduleurs pour une configuration optimale.

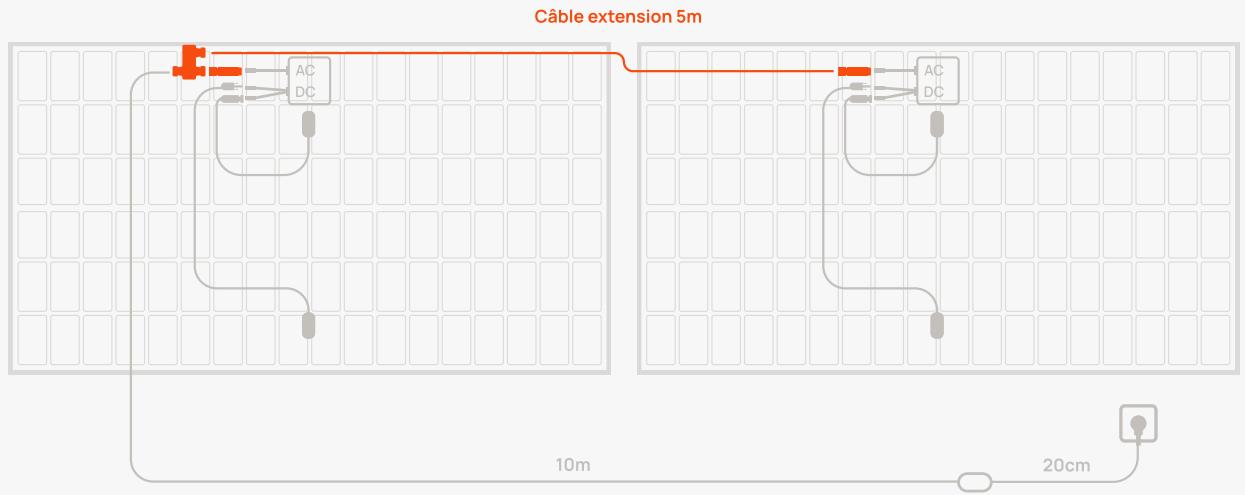

Configuration en ligne avec 2 stations
À vous de jouer!
Liez l'utile à l'agréable en testant vos connaissances grâce à ce mots croisés.
Vertical
- Garantie de performance des panneaux solaires (en années).
- La quantité d'énergie pendant un temps donné, exprimée en watts (W).
- Les panneaux solaires peuvent s'insteller dessus.
- Appareil électronique permettant de transformer le courant contin du panneaux solaires en courant alternatif.
Horizontal
- Le pays où les premiers panneaux solaires ont eté fabriqués.
- Ce dont nous fait cadeau le soleil et qui permettra de faire fonctionner notre frigo.
- Petit boîtier super pratique qui vous permet de suivre votre production électrique en temps réel et votre consommation d'énergie.
- Processus de transformation directe de l'énergie lumineuse en énergie électrique.
Maintenant que vous étés branché, restons connectés
Notre équipe support technique est là pour vous accompagner !
En cas de doute sur l'usage ou sur l'installation de votre Station Beem, n'hésitez pas à contacter l'équipe Beem en vous connectant sur support.beemenergy.com.
Ne rapportez pas vos produits en magasin. Le SAV est pris en charge uniquement via Beem.
Meme si vous avez acheté votre station chez une de nos envisignes partenaires, privilégiez un contact avec nous !
Nos Beemers en connaissant un rayon !
Rejoignez la « Communauté des Beemers » pour profiter de conseils et astuces et partagez-nous une photo de votre installation sur les réseaux sociaux en taguant
@beemenergy
Youss aussi yous croyez en la reincarnation?
Les panneaux solaires sont recyclables à 95% en France, ce qui les classe parmi les objets les比较好 recyclés.
Les panneaux solaires doivent être collectés pour être recyclés. Beem est partenaire de Soren. Vous trouvrez le point de collecte le plus proche de chez vous sur le site : https://www.soren.eco/point-apport-panneaux-solaires-photovoltaiques/
