Type de produit	Kit solaire Plug & Play
Marque	BEEM
Modèle	SERENITY
Puissance nominale	420 W (par kit)
Tension de sortie	230 V AC
Nombre de panneaux	4 modules
Type d'onduleur	Micro-onduleur
Connectivité	Wi-Fi (via Beembox)
Application mobile	Beem Energy
Garantie	25 ans + 1 an assurance casse
Accessoires inclus	Supports, pare-vent, vis, rallonges, plaques de lestage, Beembox
Options de fixation	Lestage ou vissage au sol
Compatibilité extension	Jusqu'à 2 kits (840 W) sur même Beembox
Recyclabilité	Panneaux recyclables à 95%
Service client	[e-mail]
Poids des plaques de lestage	≥ 15 kg (fournies par l'utilisateur)
Alimentation	Prise domestique 230 V

FOIRE AUX QUESTIONS - SERENITY BEEM

Comment installer mon kit Beem Serenity ?

Pour installer votre kit, suivez les étapes : préparez les supports, accrochez les panneaux au sol ou sur un support, branchez les connecteurs DC entre les modules, raccordez le dernier module à l'onduleur avec la rallonge DC, puis branchez le câble AC de la Beembox à l'onduleur. Enfin, branchez la Beembox sur une prise 230 V. Assurez-vous que tous les connecteurs sont enclenchés jusqu'au clic.

Quelle est la configuration optimale pour mes panneaux ?

Orientez votre kit au sud pour une production maximale, sinon sud-est ou sud-ouest. Placez-les dans un espace ensoleillé sans ombre du matin au soir. Pour les installations au sol, le kit doit être lesté (poids ≥15 kg par module) ou vissé au sol. Ne pas orienter les modules d'un même kit dans différentes directions.

Que faire si la LED de l'onduleur clignote en rouge ?

Un clignotement rouge signifie que votre installation ne produit pas encore. Vérifiez que les branchements des câbles sont conformes au schéma de la notice et que la prise 230 V est bien alimentée. Si le problème persiste, contactez le support sur support.beemenergy.com.

Comment suivre ma production d'énergie ?

Téléchargez l'application Beem Energy sur iOS ou Android. Après avoir appairé votre Beembox (suivez les instructions dans l'app), vous pouvez suivre votre production en temps réel. Vous pouvez également y accéder depuis un ordinateur via beem.energy.

Quelle est la garantie du produit ?

Le Beem Kit Serenity bénéficie d'une garantie de 25 ans sur le kit. De plus, un an d'assurance contre la casse est inclus. Pour activer la garantie, téléchargez les photos de votre installation dans l'application Beem Energy.

Puis-je ajouter une extension à mon kit ?

Oui, vous pouvez brancher jusqu'à 2 kits de 420 W (soit 840 W) sur la même Beembox et sur le même circuit de prises. L'extension se branche en série avec le premier kit. N'oubliez pas d'ajouter l'extension dans l'app pour mettre à jour votre profil.

Comment nettoyer les panneaux solaires ?

Il est recommandé de nettoyer les panneaux avec un chiffon doux et de l'eau claire pour enlever la poussière. Évitez les produits abrasifs. La face arrière est fragile, manipulez avec précaution.

Que faire en cas de panne ou de problème technique ?

En cas de problème, ne rapportez pas le produit en magasin. Contactez le service client via support.beemenergy.com. Le SAV est pris en charge uniquement par Beem. Vous pouvez également consulter la notice ou poser une question sur notre site.

Le kit peut-il être installé sur un balcon ?

Oui, le kit peut être installé sur un balcon à condition de respecter les configurations optimales. Il doit être lesté ou vissé pour assurer sa stabilité. Vérifiez que l'emplacement est ensoleillé et sans ombre. Attention, la garantie ne s'applique qu'aux installations respectant les configurations optimales.

Comment activer la garantie ?

Pour activer la garantie de 25 ans, vous devez télécharger les photos de votre installation dans l'application Beem Energy. Cela permet de valider l'installation et d'activer la couverture.

MODE D'EMPLOI SERENITY BEEM

Avec Beem Serenity, vous n'avez jamais autant profité du soleil

Félicitations, vous rejoignez la communauté des Beemers! Vous avez besoin de participer au mouvement, et de faire des économies d'énergie pour votre pouvoir d'achat et pour la planète.

Rendez-vous sur l'application mobile Beem Energy pour retrouver toutes les informations dont vous avez besoin.

Au menu

Je découvert mon kit

Lesinfos essentielles 8
Le contenu de mon Beem Kit 9
La configuration optimale 10
Les configurations à ne pas faire 11

J'installemonkit

Preparer mes supports 12
Accrocher mes panneaux 13
Brancher mon Beem Kit 14

Je suis ma production

Vérifier que mon kit fonctionne 15
Télécharger I'app Beem Energy 16
Appairer ma Beembox 18

J'augmente ma production

L'extension Beem 21
2 Brancher mes kits en rangs superposés 22
23

Annexes

Avec notre Beem Kit Serenity Edition, sauter le pas de l'autoconsommation n'a jamais ete aussi facile et securisé.

En exclusivité pour nos Beemers Serenity, sont inclus dans votre pack Beem Kit Serenity Edition :

1 an d'assurance contre la casse

Garantie 25 ans

Service client
prioritaire :
[e-mail]

You've aze l'énergie!

Le point admin.

Zoom sur mes démarches administratives

Les obligations administratives d'enregistrement de votre installation solaire Plug & Play dépendant de votre mairie et de votre gestionnaire de réseau; elles peuvent être aménées à évoluer. Rapprochez-vous de vos contacts locaux pour obtenir les informations de démarchees administratives à jour. Si besoin, rapprochez-vous de support.beemenergy.com.

Et l'assurance dans toutça?

Le Beem Kit est considéré comme un apparéil électrique mobile qui se branche sur une prise 230V, au même titre que votre frigo ! Il est cependant possible de l'assurer. On vous conseille de vous rapprocher de votre assureur.

Halte-là Beemer!

Avant de vous lancer, lisez ces quelques conseils pour garantir une installation optimale.

Vérifier que votre Beembox se trouve à 20m max. de votre box internet

Vérifier que vous disposez d'une prise dans un rayon de 10m max

Tournevis cruciforme ou visseuse

S'équiper pour l'installation

L'arrière de vos panneaux est beaucoup plus fragile que leur face avant! En effet, sous le plastique noir se trouve directement les cellules solaires.

Veillez donc à les manipuler avec précaution et à ne rien poser dessus ( comme vos outils ! ) qui pourrait les rayer.

Utiliser le couvercle et les intercalaires en carton pour protégger les modules. Retirer les films de protection sur les bords des panneaux.

Orienter votre kit au sud pour une production optimale, sinon au sud-est ou sud-ouest

Choisir un espace ensoleillé et sans ombre du matin au soit pour votre kit

Les recommandations de raccordement électrique dépendent du pays d'installation afin de s'adapter aux normes locales spécifiques à chaque pays. Vous trouvezez plus d'informations dans la documentation technique. En cas de doute, reférez-vous en priorité aux dernières versions des normes et règlementations nationales.

Votre installation électrique est-elle conforme ?

Alors rendez-vous à la page suivante pour commencer votre installation !

Présents dans le kit principal et le kit extension

x4 Modules

x8 Supports

x4 Pare-vent

x16 Vis
autotaraudeuses
métal

x1 Micro onduleur

x4 Plaques de lestage

x1 Rallonge DC 3m

x1Ajusteur

x1 Rondelle

x2 Écrous molette

x16 Vis molette

x1 Vis molette (petite)

x1 Vis molette (grande)
Rallonges de 5m, 10m ou 20m disponibles à la commande sur le site beemernergy.fr

Seulement dans le kit principal

x1 Vis tete
hexagonale

x1 Cheville

x1 Beembox 10m
20 cm entre la Beembox et la prise

Seulement dans le kit extension

Connecteur Extension 2 × 1.5 ~m = 3 ~m

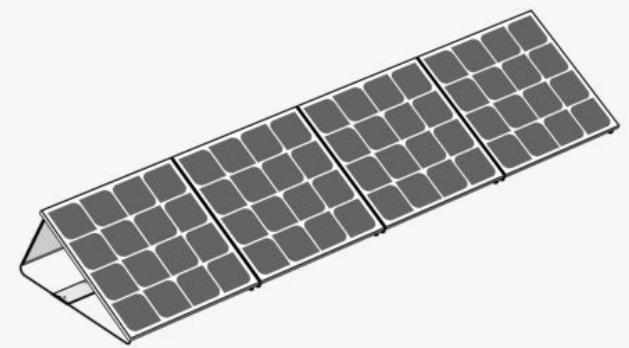

La configuration optimale

Je découvert mon kit

Un doute sur votre installation ou une zone d'ombre à éclaircir ? On est toujours là pour ça. N'hésitez pas à vous rendre sur https://support.beemenergy.com/ ou à nous écrire à [e-mail].

En ligne au sol (terrasse ou jardin)

Le kit doit être lesté ou vissé au sol pour assurer sa bonne stabilité

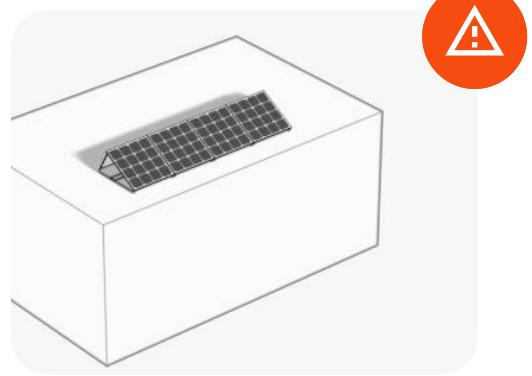

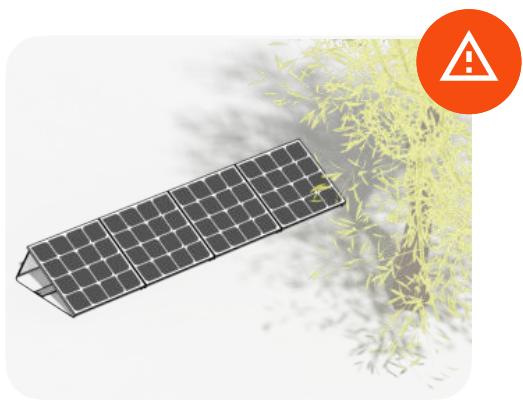

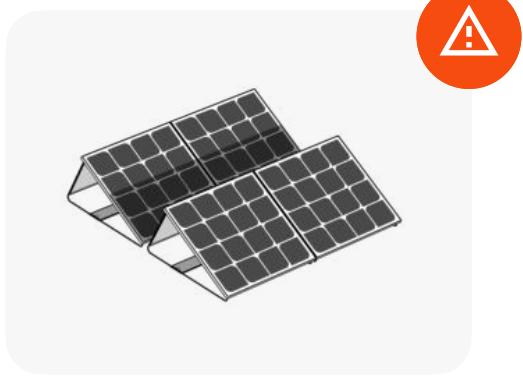

Les configurations à ne pas faire

Éviter l'objet projetée de l'environnement

Éviter l'objet projeté des modules

Je découvert mon kit

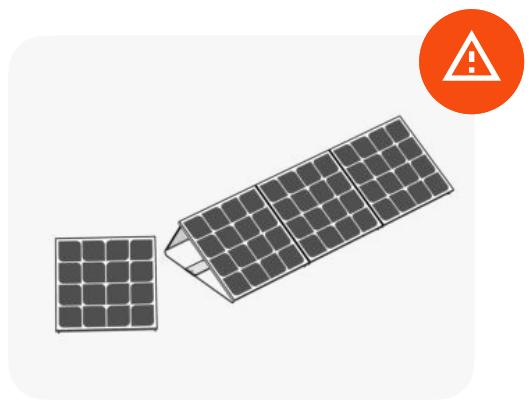

Ne pas orienter les modules d'un même kit dans différentes directions

Adapter l'ancrage à la hauteur de pose*

Attention, la garantie ne s'applique qu'aux installations respectant les configurations optimales. Les autres configurations peuvent entrainer une dégradation prematurée du Beem Kit, réduire ses performances et entraîner des risques. Pour obtenir des supports interchangeables et bénéficier d'un maximum de liberté dans votre installation, rapprochez-vous de l'équipe Beem!

Préparer mes supports

J'installemonkit

Utiliser le couvercle et les intercalaires en carton pour protégger les modules. Retirer les films de protection sur les bords des panneaux

1. Positionner tous les modules au sol face contre terre sur une surface protectrice.

Préter attention au sens de montage

Visser dans les trouss alignés

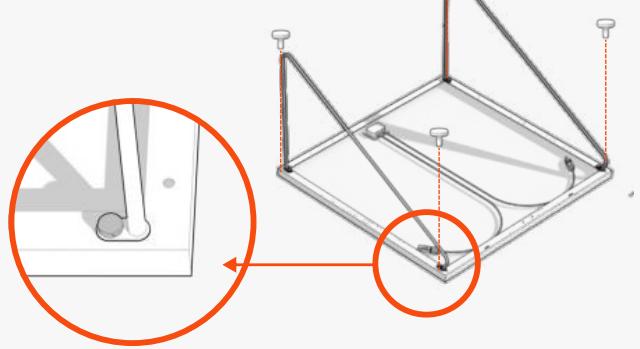

1. Visser les supports aux modules solaires.

Forcer légèrement pour les visser :les vis sont des vis autotaraudeuse

x8

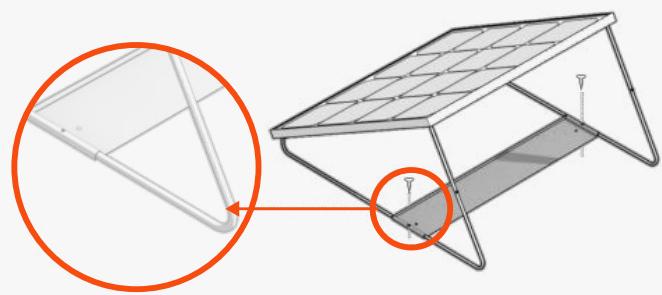

1. Retourner les modules et visser une plaque de lestage pour chaque module solaire.

Verifier l'alignement des panneaux et la position en prénant du recul.

1. Positionner tous les panneaux au sol face au soleil.

Accrocher mes panneaux

J'installemonkit

Solution 1: 8 vis au sol

Visser 2 vis dans les trou s'prévu à cet effet sur chaque support (vis non fournies).

Solution 2: lestage

1. Récuperer 4 éléments dont le poids est supérieur ou égal à 15 kg (parpaings, sacs de sable...)

1. Ajouter du poids pour lester les panneaux.

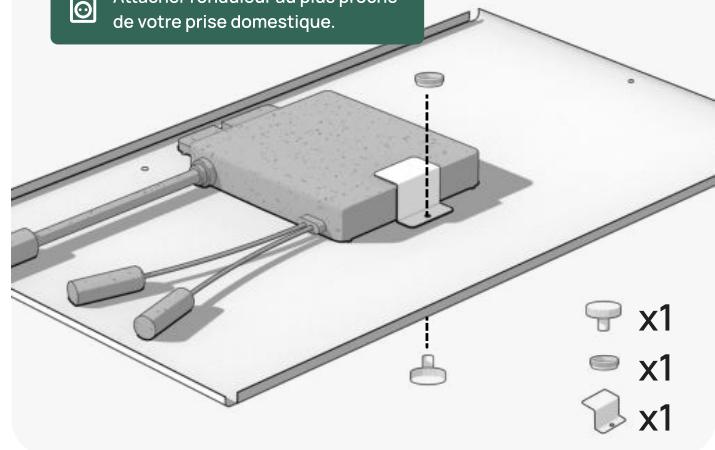

Attacher l'ondulesur au plus proche de votre prise domestique.

1. Visser l'ajusteur sur l'intérieur d'un pare-vent.

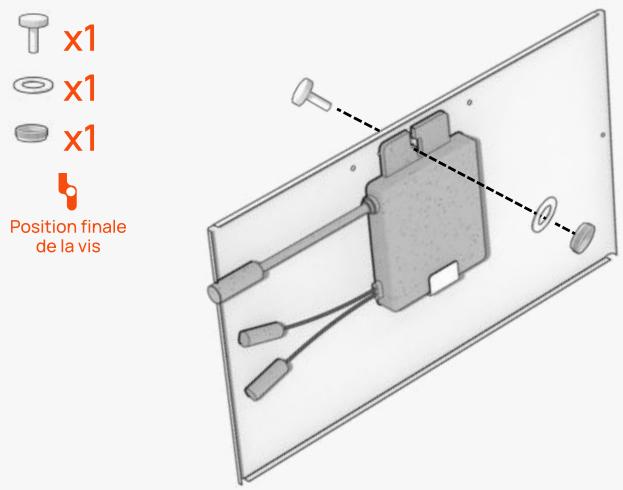

1. Visser la partie haute de l'onduleur.

Lors du vissage, penser à s'arrêté de visser lorsquel le filtage disparait.

1. Visser la "vis Beembox" au mur. Faire glisser la Beembox sur la vis, à l'horizontal ou à la verticale pour la clipser.

Vérifier que tous les connecteurs sont branchés jusqu'à bout !

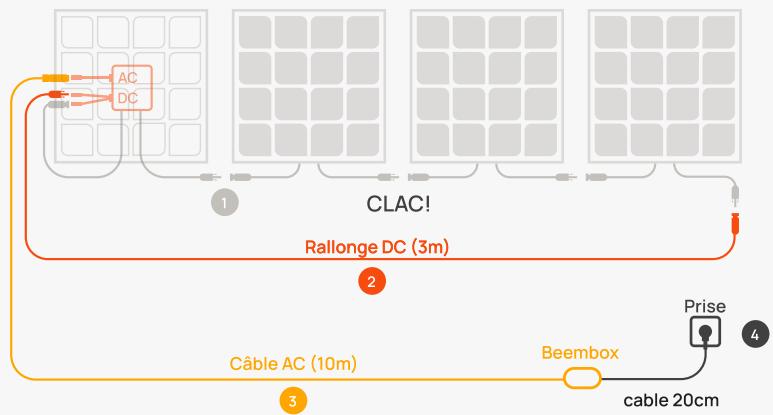

Configuration en ligne

Étapes de branchement

Connector les panneaux entre euxsgraceauxcablesdeconnexion

Raccorder le dernier module à l'onduleur avec la ballonge DC

Brancher le cable AC qui sort de la Beembox à l'onduleur

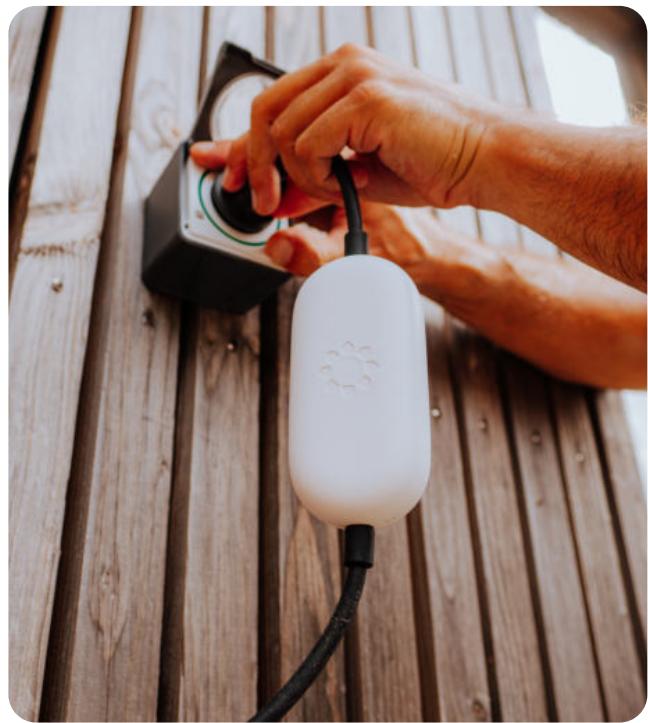

Brancher la Beembox sur une prise électrique domestique 230V

Brancher le cable AC

Bien enforcer les connecteurs jusqu'au bout et s'assurer que la bague de protection est en position verrouillée.

CLIC!

Conserver les connecteurs en position horizontal pour une meilleure échéabilité.

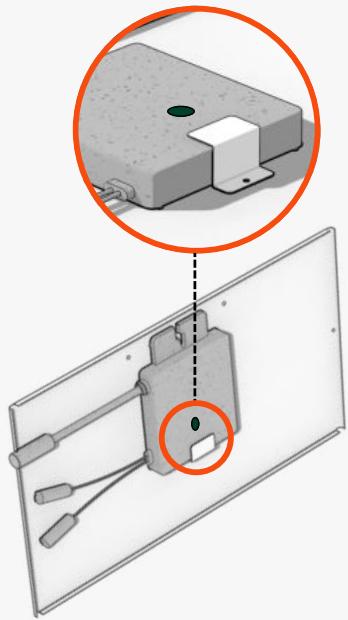

Après 1 minute, vérifier le clignotement de la LED verte située sur l'ondueur.

L'onduleur est alimenté par les panneaux solaires. La nuit il s'estint

Clignotement vert

Félicitations! Vous produitez désormais votre propre énergie bas-carbone.

Clignotement rouge

Votre installation ne produit pas encore, vérifie que les branchements des cables sont bien conformes au schéma page 12 et que la prise 230V sur laquelle est branché le kit est bien alimentée par le secteur.

Si le problème persististe, redirigelez vous sur notre site support.beemenergy.com.

Attacher l'onduleur au plus proche de votre prise domestique.

Forcer légèrement pour les visser : les vis sont des vis autotaraudeuse.

Visser le pare-vent avec l'onduleur au support le plus proche de la prise domestique. Visser les autres pare-vents sur les supports.

Votre dose quotidienne d'énergie positive.

Téléchargez l'application Beem Energy pour suivre votre production en temps réel et mistriser votre consommation d'énergie.

Pour les apparèels iOS

Rechercher l'application « Beem Energy »dans l'Apple Store ou scanner ce code :

Pour les apparèils Android

Rechercher l'application « Beem Energy »dans Google Play ou scanner ce code :

Via votre ordinateur

Après l'appairage mobile, il est possible de suivre sa production sur l'ordinateur via beem.energy.

Ça vous branche ?

Votre Beembox doit se trouver à 20m max. de votre box internet avec un mur au maximum entre les deux.

Vers pris murale

Blanc fixe

Connectée au Wi-Fi

Clignotement blanc lent

Deconnectée au Wi-Fi

Clignotement blanc rapide

Mode apparaige Wi-Fi

Rouge fixe

Éché de l'envoi des données *

Vers prise onduleur

Clignotement blanc

Production d'énergie

*Souci de connexion ? Pas de panique, la Beembox enregistre les données sur 2 mois en cas de déconnection Wi-Fi

Prêt à passer un quart de siècle ensemble ?

N'oubliez pas de télécharger les photos de votre installation dans l'app pour activer la garantie 25 ans de votre Beem Kit.

On se reconnectctec avec le soleil

vous avec l'énergie

L'histoire n'est pas finie.

Tournez la page et découverts la suite!

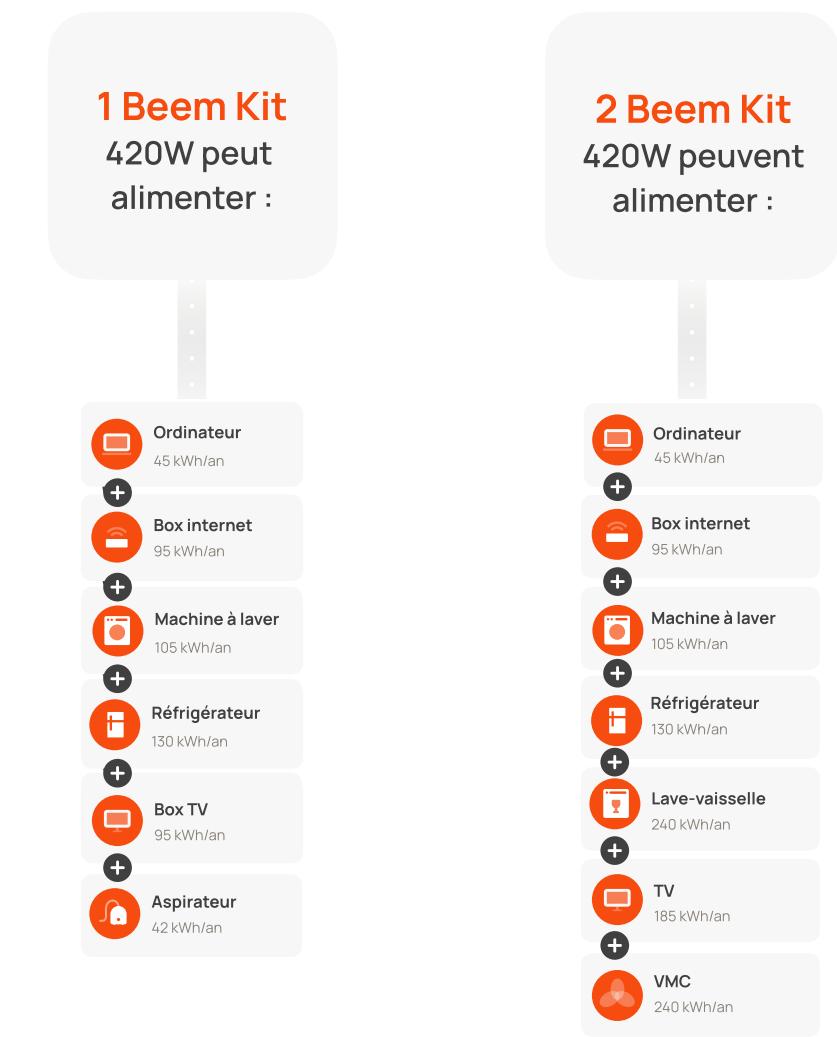

Une extension est un kit supplémentaire qui vous permet d'augmenter la puissance de votre installation. Vous pouvez brancher jusqu'à 2 Kits 420W (= 840W) sur la même Beembox et sur le même circuit de prises.

Vous reprendrez bien une dose de soleil?

Décovrez l'extension Beem pour produit plus d'énergie positive.

*Les performances de voskits peuvent varier selon plusieurs facteurs comme le taux d'enseillement, l'orientation ou l'inclinaison.

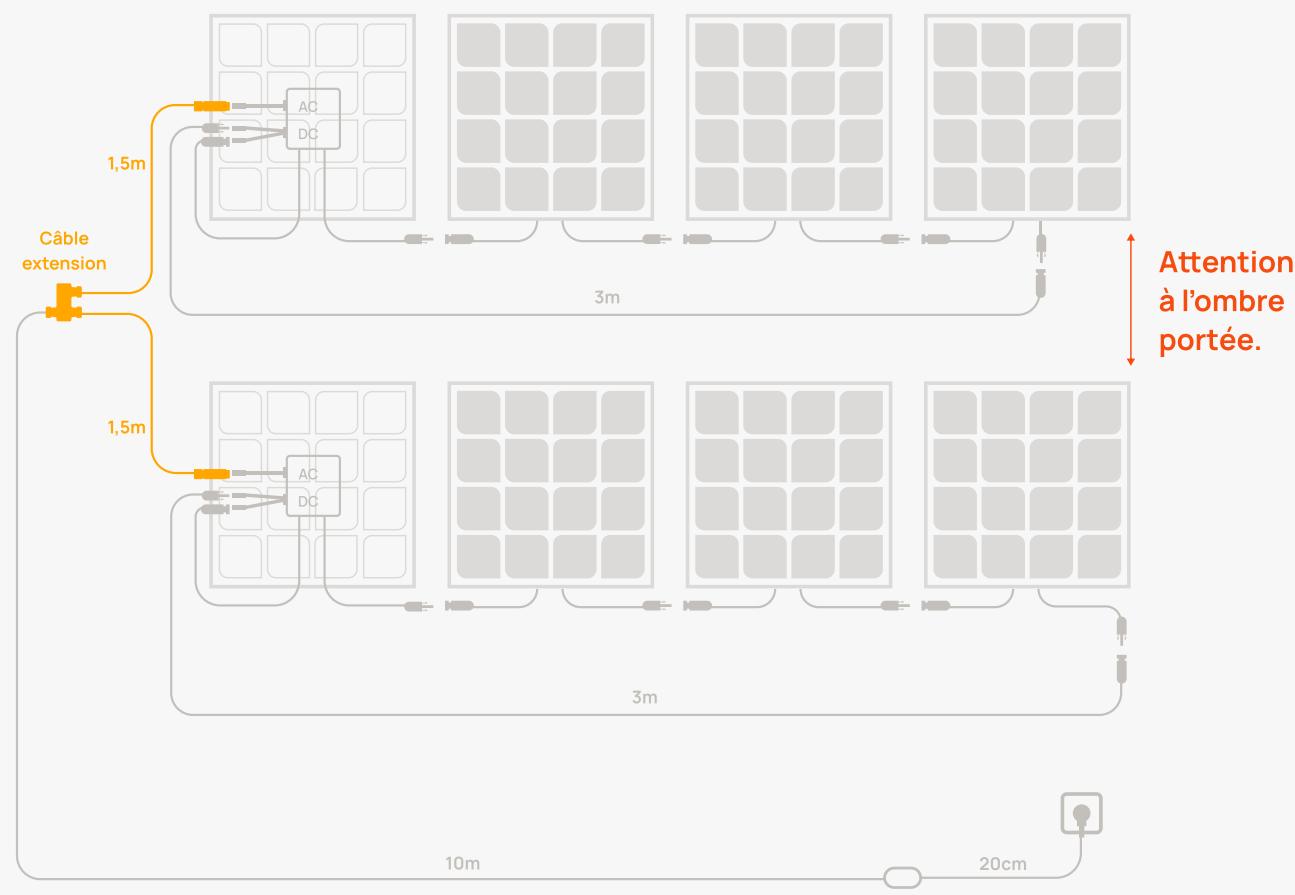

Brancher mes kits en rangs superposés

J'augmente ma production

Placer les onduleurs du même cote pour les configurations "superposées" en ligne ou carré.

d'ecart min.
e les kits.

Poser les connectiques AC à l'horizontal pour plus d'échéité.

2 kits differents ne sont pas obliges d'être orientés de la meme maniere, en revanche les 4 panneaux d'un kit doit l'être.

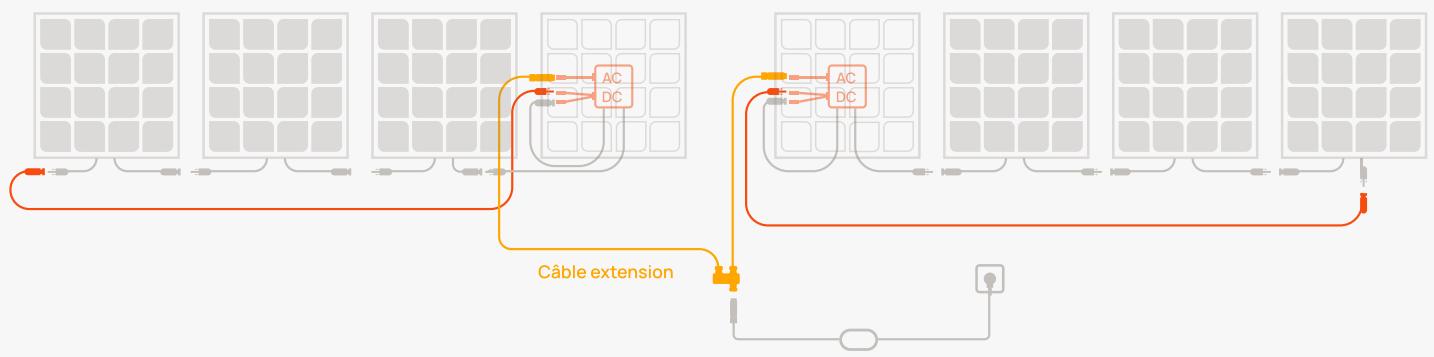

Brancher mes kits en ligne

J'augmente ma production

Bien prendre en compte la position des onduleurs pour une configuration optimale.

Configuration en ligne avec 2 kits

Votre installation solaire s'agrandit ?

N'oubliez pas d'ajouter votre extension dans l'app Beem Energy pourmettre à jour votre profil, vos objectifs et votre suivi de production.

Maintenant que vous étés branché, restons connectés

Notre support technique est la pour vous accompagner!

Ne rapportez pas vos produits en magasin, le SAV est pris en charge uniquement via Beem. En cas de doute sur l'usage ou sur l'installation du Beem Kit, n'hésitez pas à contacter notre équipe en vous connectant sur support.beemenergy.com.

Nos Beemers en connaissant en rayon !

Vous aussi partagez une photo de votre installation sur les réseaux sociaux en tagguant @beemenergy

Youss aussi yous croyez en la reincarnation?

Le saviez-vous? Les panneaux solaires sont recyclables à 95% , ce qui les classe parmi les objets les比较好 recyclés.

En France, Beem est partenaire de Soren. Vous trouvezez le point de collecte le plus proche de chez vous sur le site : https://www.soren.eco/point-apport-panneaux-solaires-photovoltaiques/

Pour connaître les conditions de collecte et de recyclage des panneaux solaires dans votre pays, nous vous invitions à vous rapprocher de votre mairie ou votre administration locale.
