KIT D'EXTENSION 420W - Panneau solaire BEEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'extension de panneaux solaires
Marque	BEEM
Modèle	KIT D'EXTENSION 420W
Puissance totale	420 Wc (4 panneaux de 105 Wc chacun)
Nombre de panneaux	4
Dimensions d'un panneau	805 × 805 × 25 mm
Poids d'un panneau	6,5 kg
Technologie des cellules	Monocristallin PERC, verre trempé 3,2 mm, cadre aluminium
Tension de sortie AC	230 V, 50 Hz
Puissance de sortie AC	400 W
Plage de tension DC entrée	24 V - 60 V
Rendement global	96 %
Connectivité WiFi	2,4 GHz 802.11 b/g, portée champ libre 50 m
Garantie de puissance	80 % de la puissance nominale après 25 ans
Type de montage	Mural (vertical ou incliné) ou au sol
Indice de protection Beembox	IP65
Raccordement électrique requis	Circuit 2,5 mm² cuivre, disjoncteur 20 A, différentiel 30 mA
Nombre max de kits par Beembox	2 kits, puissance totale max 900 W
Contenu du kit	4 panneaux, 4 supports muraux, 1 Beembox, câbles, fixations, prolongateur DC 2,5 m
Normes	CE, EN 61215, EN 61730, EN 62109-1/2, VDE 126-1-1

FOIRE AUX QUESTIONS - KIT D'EXTENSION 420W BEEM

Comment installer le kit sur un mur ?

Utilisez les supports muraux fournis en les fixant avec des vis et chevilles adaptées à votre mur (incluses). Les panneaux se clipsent ensuite sur les supports. Pour une production optimisée, inclinez les panneaux à 30° par rapport au mur.

Puis-je installer le kit au sol ?

Oui, le kit inclut des supports profilés triangles pour une installation au sol. Fixez-les avec des vis, des ancres type sardines, ou un lest d'au moins 15 kg par panneau. L'orientation recommandée est de 30° par rapport au sol.

Quelle est l'inclinaison optimale pour les panneaux ?

Pour une production maximale, incline les panneaux à 30° par rapport au mur ou au sol. En position verticale, la production est réduite mais l'encombrement est moindre.

Comment suivre ma production solaire ?

Téléchargez l'application Beem Energy, créez un compte et associez votre Beembox via WiFi. Vous pourrez suivre en temps réel votre production et vos économies d'énergie.

Quel type de disjoncteur est nécessaire ?

Votre circuit électrique doit être protégé par un disjoncteur magnétothermique de 20 A et un disjoncteur différentiel de 30 mA. Le câblage doit être en cuivre de section 2,5 mm².

Puis-je brancher plusieurs kits sur une même Beembox ?

Oui, vous pouvez connecter jusqu'à 2 kits Beem Energy par Beembox, avec une puissance totale maximale de 900 W. Par exemple, un kit 300 W + un kit 420 W.

Que faire en cas d'orage ?

Dans les zones à forte activité orageuse (zone AQ2), il est recommandé d'installer un parafoudre dans votre tableau électrique pour protéger l'installation.

Comment nettoyer les panneaux solaires ?

Nettoyez les panneaux avec de l'eau claire et un chiffon doux ou une raclette. Évitez les produits abrasifs et les nettoyeurs haute pression. Un nettoyage régulier (1 à 2 fois par an) maintient le rendement.

Quelle orientation choisir pour une production optimale ?

L'orientation idéale est plein sud. Les orientations plein est ou plein ouest produisent environ 80 % de la production sud. Évitez le nord, car la production y est très faible.

Que faire si ma production est plus faible que prévu ?

Vérifiez l'absence d'ombrage sur les panneaux (arbres, bâtiments), l'inclinaison et l'orientation. Assurez-vous que le kit est branché sur un circuit adapté (20 A, 2,5 mm²) et que la Beembox est bien connectée au WiFi. Consultez l'application pour un diagnostic.

MODE D'EMPLOI KIT D'EXTENSION 420W BEEM

Notre support technique est là pour vous accompagner

En cas de doute sur l'usage ou sur l'installation du kit, n'hésitez pas à contacter le support technique en vous connectant sur support.beemenergy.com.

Ne rapportez pas vos produits en magasin Le SAV est pris en charge uniquement via Beem Energy.

Si vous avez acheté votre kit chez une de nos envisignes partenaires, privilégiez un contact avec nous !

Caracteristiques du contenu du kit

4 panneaux solaires

Dimensions: 805 × 805 × 25 mm Masse: 6,5 kg

Puissance nominale STC*:105Wc

Tension circuit ouvert: 10,9 V DC

Technologie : Cells PV monocristallin PERC - Laminé de verre trempe 3,2mm haute transparence - Cadre aluminium point

Accessoire interface montage en inox

Normes : Marquage CE - Directive Basse tension

(2014/35/UE), EN 61215, EN 61730

Garanties : 80% de la puissance nominale après 25ans

4 supports muraux

Système de fixation: Automatique, développé par Beem en tole d'aluminium 3mm peint.

Sachet fixations: 12 vis (Ø 4,5mm x L40mm) en inox, 13 chevilles bi-matière (Ø 6mm x L30mm)

FISHER DUPOWER *, 1 vis cruciforme à tête faisée (M6x20mm), 1 écrou papillon M4 en Inox. 1 rondelle et 1 entrotoise

Fixations module: En Inox 304

Sachet fixations modules : 32 vis M4 en Inox

pour une installation murale

1 Beembox

Boitier: Polycarbonate, IP65, résistance UV, fixation sur mur avec 1 vis, altitude < 2000m

Câblage et connecteurs :

• Liaison: BeaBMx et onduleur - Câble 3G0.75 H05RNF-longueur 10m + prise mäle 3pins AC WIELAND RST 16 IP66
• Liaison BeemBox et priste domestique - Câble 3G0.75
• H05RNF - longueur 25cm + priste 230V2P+ T malse IP44

Connectivete WiFi : Bande fréquence : 2,4 Ghz 802.11 b/g - Portée champ libre : 50m - Portée avec un mur : ~20m*

Puissance nominale sortie : 400W

Tension sortie AC : 230V 50Hz

Tension entrée DC: [24V - 60V] Rendement

96%Rendement MPPT: >99,8%

Normes : Marquage CE - Directive Basse tension

ROHS (2011/65/UE). Norme sécurité des onduleurs photovoltaique: EN 62109-1 et EN 62109-2

Respecte norme raccordement reseau VDE 126-1-1:

VFR210 obligatoire pour un raccordement au réseau basse tension 230V.

Système de fixation : Supports profilés triangles en acier galvanisé et peinture electrophorese. Déflecteurs de vent arrières. Plaques de support pour masse de lestage.

DUPOWER*, 16 vis molette, 1 petite vis molette, 1 grande vis molette, 1 rondelle, 2 écrous molette, 1 vis tête hexagonal et 1 ajusteur

pour une installation au sol

Câblage

1 Prolongateur cable solaire DC

Section 4mm2 cuivre

Norme NF EN 50618

Type connecteurs MC4

Longueur 2,5m

Raccordements électriques

Vouspouvaz avoir jusqu'à 2 kitsBeem Energy sur la même Beembox :

2 kits Beem Energy 420W max. par Beembox

OU

1 kit Beem Energy 300W
+1 kit Beem Energy 420W max. par Beembox

Ne jamais brancher plus de 900W en aval de la Beembox.

Circuit
électrique
disjoncteur
20A

1 Beembox par circuit

Un circuitélectrique correspond à l'ensemble des prises protégées par le même disjoncteur magnétothermique.

À propos de la Beembox

Vosre retrouvez les informations suivantes au dos de votre Beembox :

Courant alternative
A Attention, dangerélectrique.Nepas ouvrir le boitier.
Notice à vérifier.
Attention!

Installation triphasee

Il est possible de brancher un kit Beem sur un circuit triphase. Dans ce cas, seuls les équipements branchés à la même phase seront alimentés par l'énergie solaire du kit.

Si vous avez un compteur Linky, le surplus produit sur cette phase sera déduit du calcul de la consommation totale des 3 phases.

Les autres préconisations électriques restent valables.

Raccordements électriques

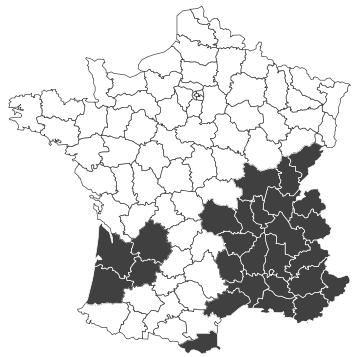

Quelles sont les préconisations pour les zones orageuses?

Dans les départements de la zone AQ2, il est conseillé d'équipier son installation électrique domestique d'une protection contre la foudre par un parafoudre dans le tableau électrique.

AQ2: zones avec un niveau élevé d'orage par an
AQ1: zones avec un niveau faible d'orage par an

Corse, Guyanne, Martinique, Guadeloupe, Mayotte, Tahiti

Nouvelle Calédonie, Réunion, Saint-Pierre et Miquelon

Les besoin

Une prise standard 230V 2P+T (2 pôles + terre), reliée à une terre de bonne qualité
Circuit électricité protégé en amont par un disjoncteur différentiel 30mA
2 kits max par beembox
Branchement uniquement sur un circuit cable en cuivre 2,5mm2 avec un disjoncteur 20A

Attention à ne pas brancher le kit sur une prise commande, vous risqueriez de le déconnecter régulièrement.

Conseils

Pour débrancher le kit Beem, agir directement sur la prise.
Ne jamais tirer sur le cordon, il pourrait s'abimer.

L'ensemble des composants de ce kit est donc pour produit de l'électricité. Toutte autre utilisation, est à considérer commeIMPÔRPE et donc potentiellement dangereuse.

Attention à ne pas ouvrir la Beembox.

Beem ne répond pas en cas de dommages découulant d'une utilisation propre du kit.

Production d'énergie

Votre production dépend principalement de 3 facteurs :

1 L'inclinaison de vos panneaux

Beem propose plusieurs solutions :

Vertical, pour ces qui veulent un encombrement réduit et une(Meilleure insertion dans voitre environnement.
- Incline à 30^ par rapport au mur, pour une production optimisée.
- Au sol avec une orientation de 30^ par rapport au sol, pour ceux qui préférent un positionnement hors murs.

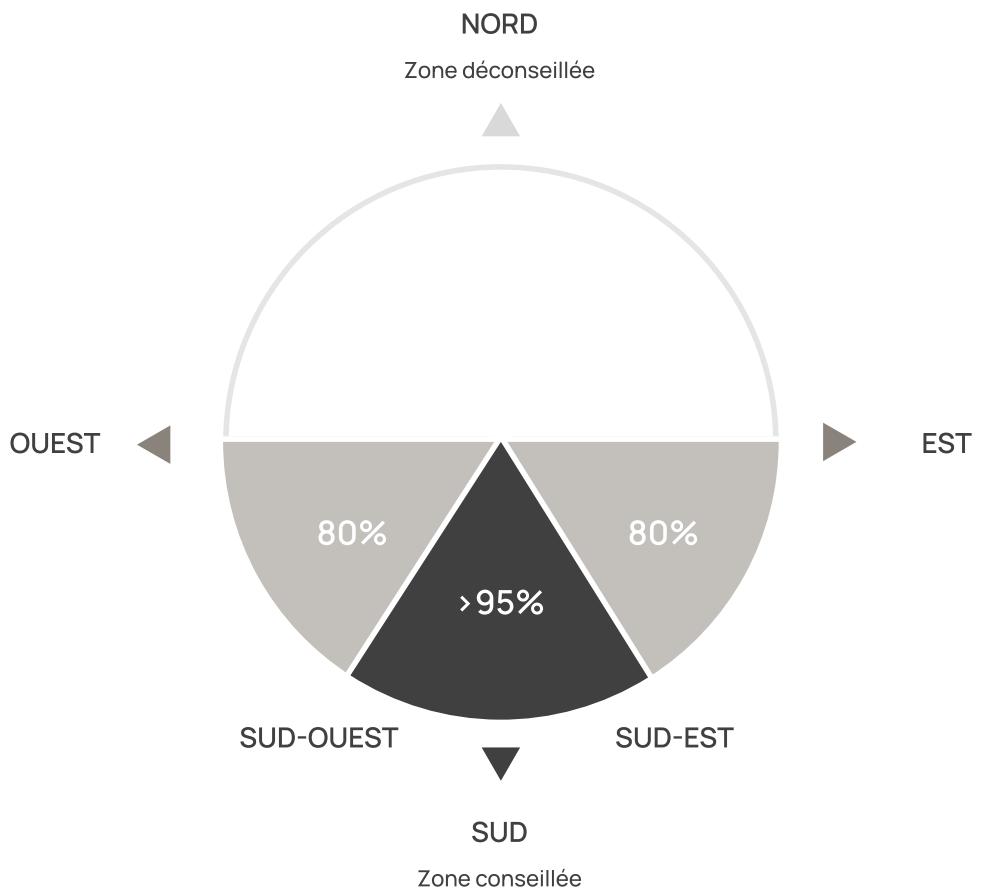

2 L'orientation cardinale de vos panneaux

Plus you orientez vos panneaux vers le sud, mistric c'est!

Des panneaux orientés plein ouoauplein est produisent 80% de la production d'une orientation plein sud. Meme s'il est possible d'orienter les panneaux vers le nord, nous vous le déconseillons car la production est très faible.

3 Lombrage

Les ombres portées de l'environnement proche (arbres, murs...) et lointain (immeubles, collines...) viennent réduire la production solaire. Une ombre sur une partie d'un des panneaux réduit la production des 4 panneaux. Soyez vigilant en installing vos panneaux à un endroit qui soit le moins possible à l'ombre!

beem energy

Vous pouvez suivre votre production via Beem Energy, l'application de suivi de production solaire développée par Beem.

1. Appairer la Beembox avec votre WiFi en suivant les instructions
2. Créér un compte
3. Accedez instantanément à la production de votre installation

Orientation de vos panneaux

Production d'énergie

Donné à titre d'exemple, la production solaire d'un kit Beem, orienté plein sud et sans ombrage est la suivante :

Installation	Nantes	Lille	Lyon	Toulouse	Nice
Murale verticale	365kWh	315kWh	315kWh	370kWh	435kWh
Murale inclinée	490kWh	410kWh	490kWh	510kWh	600kWh
Sol	510kWh	435kWh	520kWh	540kWh	630kWh

Les calculs sont réalisés avec la base de données Open-Source Européenne PVGIS. La simulation et les informations relatives à la production d'électricité photovoltaïque fournies par Beem Energy sont purement indicatives et n'ont aucune valeur contractuelle.

Cela correspond à la consommation électrique annuelle totale de :

Démarches administratives

Zoom sur mes démarches administratives

Nous avons tout préparé pour que cela prenne le moins de temps possible. Rendez-vous sur support.beemenergy.com

Déclarer simplement votre installation à votre gestionnaire de réseau.

Demander une autorisation à votre mairie uniquement si vous installez votre kit à plus de 1m80 du sol ou que vous étés dans un site classé.

Avertissements de sécurité

1 Avertissements généraux

Les composants du kits sont conçus pour être assemblés ensemble suivant les indications du guide de montage afin de produit de l'électricité injectée sur le réseau domestique. Tout autre usage est impropre et donc potentiellement dangereux.

Manipuler les éléments avec soins, tout chic peut venir endommager les composants et alterer leur fonctionnement.

En cas de doute sur l'usage ou l'installation du kit Beem n'hésitez pas à contacter le support technique (adresse e-mail au verso).

2 Avertissements sécurité montage

Placer la Beembox à une hauteur raisonnable (<2m) afin d'éviter tout risque d'endommagement en cas de chute.

Ne pas fixer les supports muraux sur un toit d'habitation. Les fixations ne sont pas dimensionnées et certifiées pour un usage de ce type.

Fixer les supports muraux sur un mur robuste afin de prévenir tout risque d'arrachement. Ne pas modifier les fixations fournies par Beem.

Fixer les supports au sol grâce à des vis, un ancrage type "sardines" ou avec un lest d'au moins 15kg par module correctement réparti sur la plaque de lestage.

Ne pas placer les supports conçus pour le sol en hauteur sur un toit terrasse si ceux-ci sont pas vissés au sol.

Tout autre méthode de fixation des supports autres que celles préconisées dans le guide de montage sont à proscire.

Beem décline toutes responsabilités en cas de montages différents de ceux préconisés.

3 Avertissements sécurité branchement electrique

Le non-respect des régles de branchement ci-dessous peut entraîner des risques électriques sur les biens et les personnes.

En cas de doute sur le branchement électrique, n'hésitez pas à contacter le support technique. Beem ou à vous adresser à un professionnel.

Il est impératif de brancher le kit Beem sur une installation électrique respectant les critères suivants :

• Prise 230V 16A 2P+T (norme NFC61-314), reliée à une terre de bonne qualité.
• Circuit électrique cable en 2,5mm2 cuivre et protégé en amont par un disjoncteur magnétothermique de 20A.
• Ne pas brancher sur un circuit électrique cable en 1,5mm2 cuivre.
• Circuitélectrique protégé en amont par un disjoncteur différentiel 30mA.

Attention à ne pas brancher le kit sur une prise commande, vous risquieriez de le déconnecter régulièrement.

Branchements à ne pas faire :

• Pas plus de 2 kits Beem en série sur une Beembox.
• Pas plus de 2 kits Beem par circuitélectrique câblé en 2,5mm2 cuivre.
• Ne pas brancher le kit Beem sur une multiprise.
• Pas plus de 900W de sources d'énergie électrique branchées en aval de la beembox.

La Beembox :

• Il est interdir d'ouvrir la Beembox.
• Il est impératif de brancher la prise mâle 230V de la Beembox à votre prise domestique après avoir réalisé l'ensemble des branchements électriques du kit.
• Placer la Beembox dans un environnement ventilé et préférentiellement à l'abri d'un ensoleillement continu.

Les câbles :

• Débrancher la prise 230V de votre prise domestique avant manipulation des autres câbles du kit.
• Ne pas tirer abusivement sur les câbles (risque d'endommagement).
