MODE D'EMPLOI PARADIS BLEU BWT
Instruction de montage
NOTICE D'INSTALLATION ET CONSEILS D'UTILISATION
à litre attentivement et à conserver pour utilisation ultérieure
1.1 Choix de l'emplacement 3
1.1.1 Constitution saine du sol 3
1.1.2 L'enseillement 3
1.1.3 Caractre «abrité des vents» 3
1.1.4 L'intimité du lieu 3
1.1.5 La vegetation luxuriante 3
1.1.6 Proximate des alimentations et evacuations 3
1.1.7 Cas particuliers 3
2. IMPLANTATION DE LA PISCINE 4
2.1 Repérage de la piscine dans l'espace 4
2.2 Positionnement du plan horizontal 4
2.3 Positionnement de niveau 6
3. TERRASSEMENT 6
3.1 Tracé en surface 6
3.2 Première fouille 7
3.2.1 Trace du bassin 7
3.3 Deuxieme fouille (grand bain) 8
3.3.1 Eaux souterraines - ruissellement - nappe phreatique 8
3.3.2 Roches dures 8
3.4 Construction sur terrain en pente 9
4. DALLE 12
4.1 Le fond de fouille 12
4.2 Une pré-assise est mise en place 13
4.3 Calage de la bonde de fond 13
4.4 Mise en place de treillis soudé 13
4.5 Coulage du béton 14
5.1 Panneaux angles et jambes de force 15
6. PROFILE DE FIXATION DU LINER 17
7. MISE EN PLACE DES PIECES À SCELER 18
7.1 Montage des différentes pieces 18

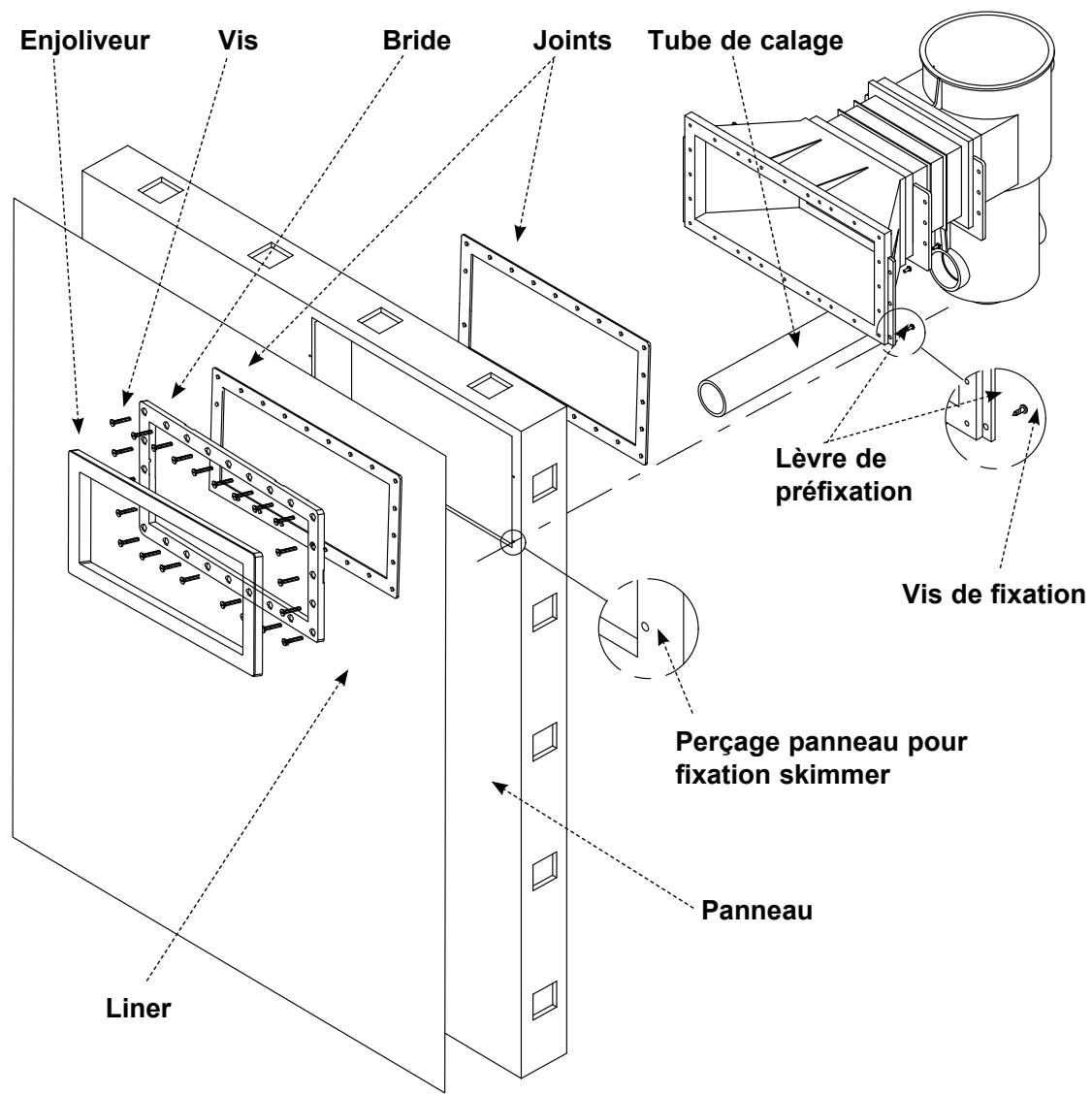

7.1.1 Skimmer GM 18

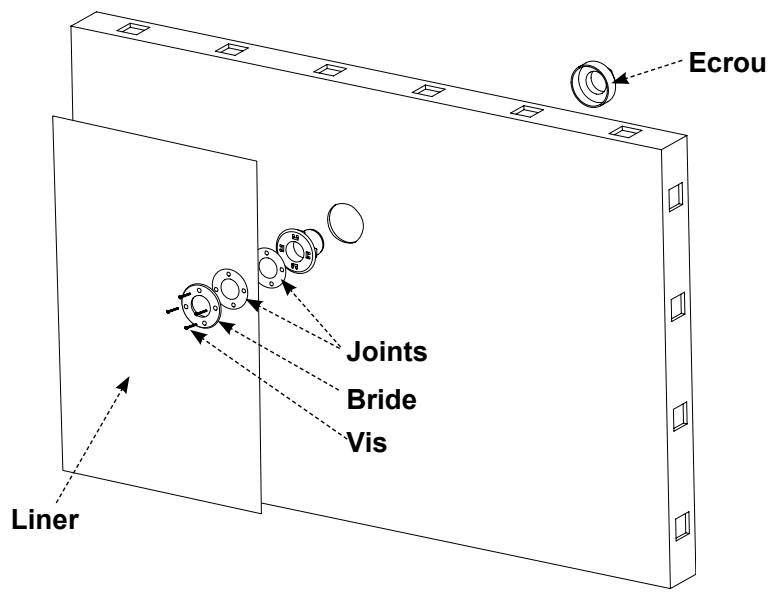

7.1.2 Refoulement et prise balai 19

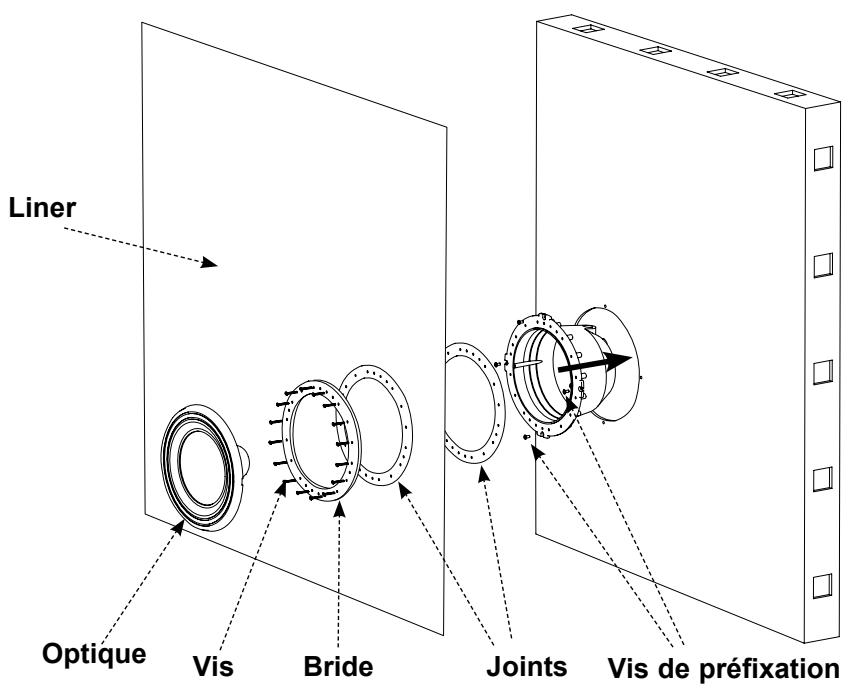

7.1.3 Projecteurs fixe 19
8. POSE DU REVÊTEMENT « LINER » 20
8.1 Préparation 20
8.2 Mise en place 20
9. CANALISATIONS 21
10.MISE EN EAU 22
11. DÉCOUPE DES PIEÇES À SCELLER 22
12. REMBLAI 23

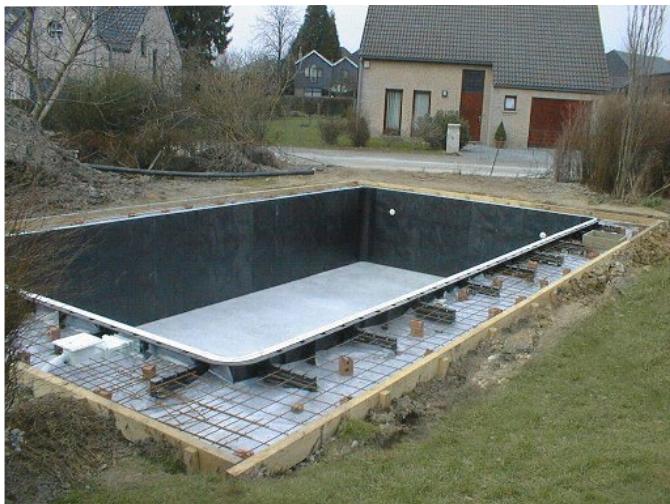

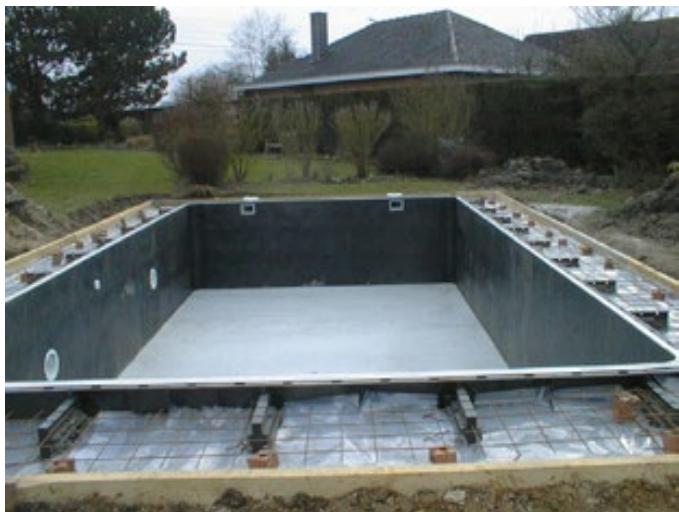

13.CHAINAGEPERIPHÉRIQUE 24

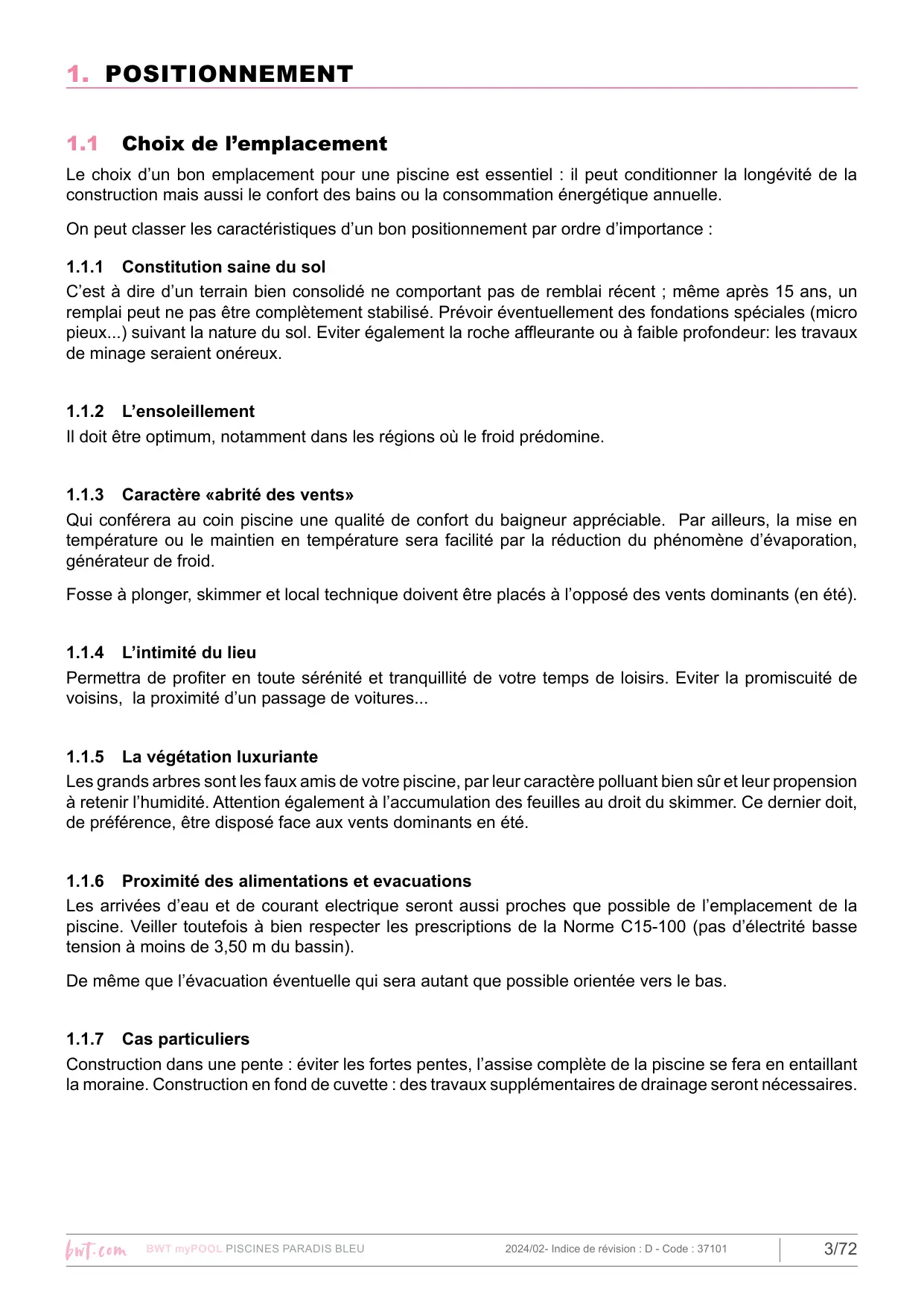

1.1 Choix de l'emplacement
Le choix d'un bon emplacement pour une piscine est essentiel : il peut conditionner la longévité de la construction mais aussi le comport des bains ou la consommation énergétique annuelle.
On peut classer les caractéristiques d'un bon positionnement par ordre d'importance :
1.1.1 Constitution saine du sol
C'est à dire d'un terrain bien consolidé ne compteant pas de remblai récent ; même après 15 ans, un remplai peut ne pas été complètement stabilisé. Prévoir évientuelles des fondations spéciales (micropieux...) suivant la nature du sol. Eviter également la roche affleurante ou à faible profondeur: les travaux de minage seraient onéreux.
1.1.2 L'ensoleillement
Il doit être optimum, notamment dans les régions où le froid prédomine.
1.1.3 Caractère «abrité des vents»
Qui conférera au coin piscine une qualité de comport du baigneur appréciable. Par ailleurs, la mise en température ou le maintain en température sera facilité par la réduction du phénomène d'évaporation, générateur de froid.
Fosse à plonger, skimmer et local technique doivent être placés à l'opposé des vents dominants (en été).
1.1.4 L'intémité du lieu
Permettra de profiter en toute sénérité et tranquililité de votre temps de loisirs. Eviter la promiscuité de voisins, la proximé d'un passage de voitures...
1.1.5 La végétation luxuriante
Les grands arbres sont les faux amis de votre piscine, par leur caractère polluant bien sur et leur propension à retenir l'humidité. Attention également à l'accumulation des feuilles au droit du skimmer. Ce dernier doit, de préférence, être disposé face aux vents dominants en été.
1.1.6 Proximate des alimentations et evacuations
Les arrivées d'eau et de courant electrique seront aussi proches que possible de l'emplacement de la piscine. Veiller toutes à bien respecter les prescriptions de la Norme C15-100 (pas d'électrité bassé tension à moins de 3,50 m du bassin).
De même que l'évacuation eventuelle qui sera autant que possible orientée vers le bas.
1.1.7 Cas particuliers
Construction dans une pente : éviter les fortes pentes, l'assise complète de la piscine se fera enentaillant la moraine. Construction en fond de cuvette : des travaux supplémentaires de drainage seront nécessaires.
2.1 Repérage de la piscine dans l'espace
Pour les piscines Paradis bleu, on désit de représentier le rectangle figurant la surface supérieure du bassin.
Soit :
- Un positionnement plan horizontal
- Un positionnement de niveau
Logique et sens esthétique peuvent aider à placer la piscine dans un ensemble harmonieux de lignes et contours.
On peut également etendre sur le sol une toile de grandeur équivalente afin de mistrésier une vision d'ensemble.
2.2 Positionnement du plan horizontal
On effectue un repérage horizontal du rectangle par rapport à des droites réputées immuables tels les côtés d'une maison.
Les alignements sont facilement réalisés à l'oeil et au cordeau.
Les perpendicularaires sont « élevées » par divers procédés comme les mediatrices ou la formule de pythagore.
$$ \begin{array}{l} A C ^ {2} = A B ^ {2} + B C ^ {2} \ S O I T: \ 5 ^ {2} = 4 ^ {2} + 3 ^ {2} \ 2 5 = 1 6 + 9 \end{array} $$
| Intérieur piscine | ||
| Longueur | Largeur | Diagonale |
| 4,00 | 2,50 | 4,72 |
| 6,00 | 3,00 | 6,71 |
| 6,50 | 3,50 | 7,38 |
| 7,50 | 3,50 | 8,28 |
| 8,00 | 3,50 | 8,73 |
| 8,00 | 4,00 | 8,94 |
| 9,00 | 4,50 | 10,06 |
| 9,50 | 5,00 | 10,74 |
| 10,50 | 5,50 | 11,85 |
| 11,00 | 5,00 | 12,08 |
| Dimensions terrasements | ||
| Longueur | Largeur | Diagonale |
| 5,60 | 4,10 | 6,94 |
| 7,60 | 4,60 | 8,88 |
| 8,10 | 5,10 | 9,57 |
| 9,10 | 5,10 | 10,43 |
| 9,60 | 5,10 | 10,87 |
| 9,60 | 5,60 | 11,11 |
| 10,60 | 6,10 | 12,23 |
| 11,10 | 6,60 | 12,91 |
| 12,10 | 7,10 | 14,03 |
| 12,60 | 6,60 | 14,22 |
Par jeu d'alignements, de perpendicularaires ou de parallètes, à l'aide de quelques mesures élémentaires, on « cale » ce premier rectangle.

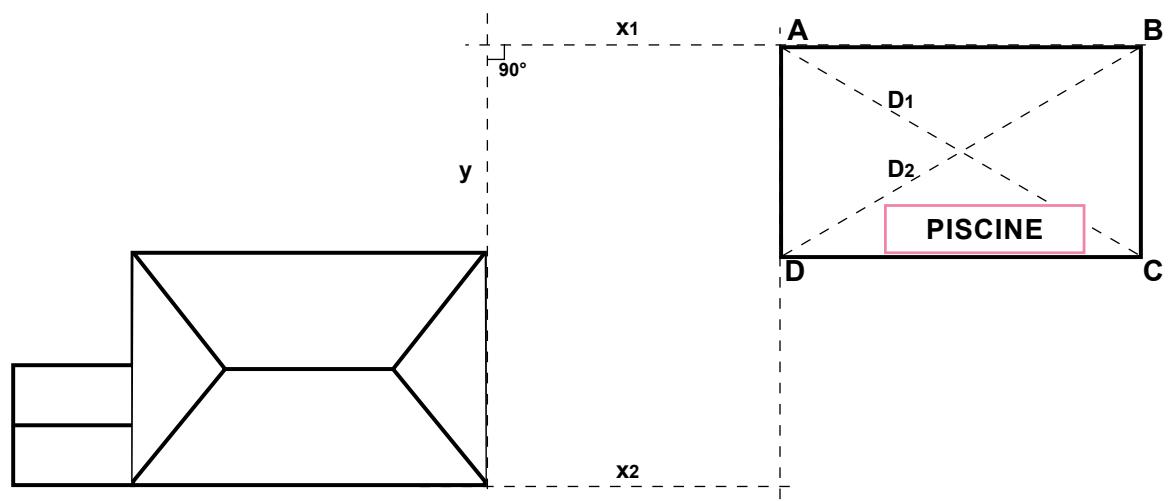

Tracer un premier côté au plâtre
Une fois un côté du rectangle défini et trace au plâtre, déterminer les autres côtsés par la méthode des diagonales : les 2 diagonales d'un rectangle sont égales, les côtsés sont égaux 2 à 2 et donc:
AD = BC ，D1=D2,par suite DC=AB
Tracer le rectangle au plâtre
Une cordelette fixée à une extrémité permet de tracer les arcs de cercles.
2.3 Positionnement de niveau
L'implantation de la piscine ayant ete ralisie, il s agit mainenant de creuser. Pour ce faire, il faut connaître avec precision les differences de niveau entre les 4 angles de la piscine et d'imaginer judicieusement la hauteur finale du plan d'eau du bassin (arase piscine).
LE POINT «A» EST CHOISI COMME POINT DE REPERE «O».
Ce niveau doit être reporté sur une ↔reference indiscutable qui peut etre le sommet d'un piquet. En utilisant une lunette a visée laser (a defaut une grande regle et un niveau a bulle, ou un niveau de macon), faire en sorte que ce point soit reporte dans les 4 angles de la piscine.
On peut utiliser concretiser le plan d'eau final en tendant une cordelette entre les 4 piquets, à hauteur choisisie.
Nota bene : Le niveau de façon : un grand tube plastiqueouple et transparent. A ses extrémités 2 éprouvéttes graduées transparentes sont fixées. Le tuyau est rempli d'eau jusqu'àux éprouvéttes. Le niveau est constant de part et d'autre (attention aux bulles d'air).
3. TERRASSEMENT
Trace en surface
3.1 Trace en surface

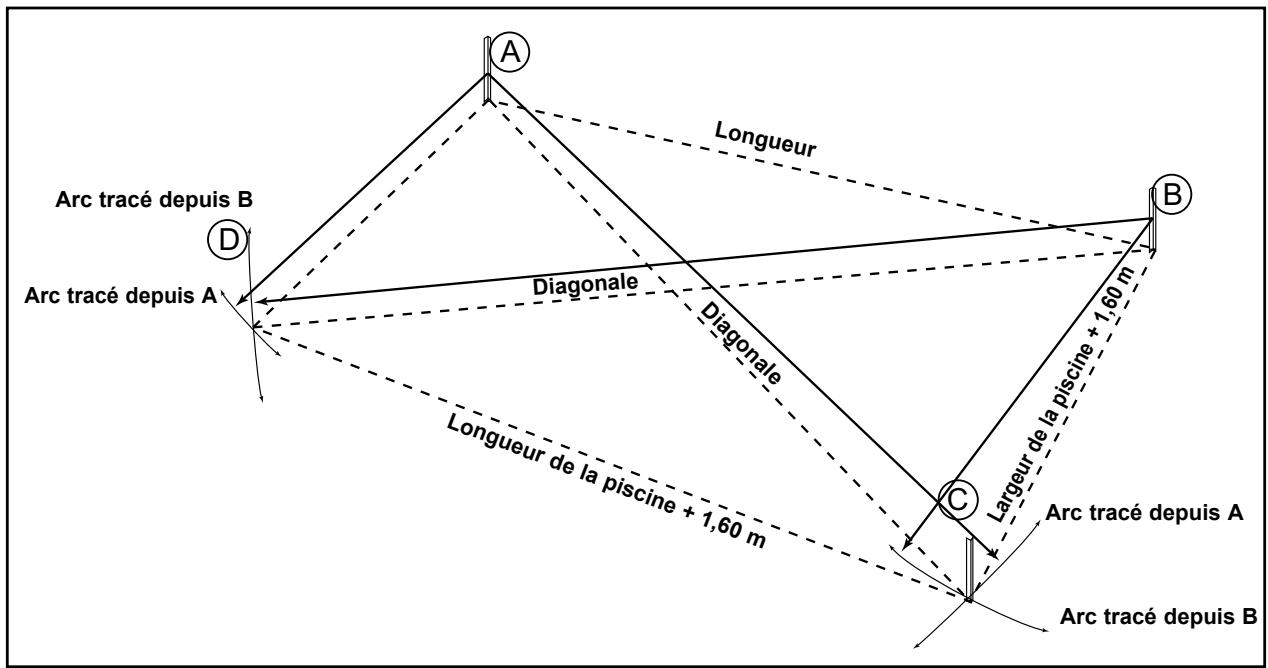

Majorer les cotes du bassin de 1,60 m. dans les deux dimensions et planter 4 piquets aux nouvelles cotes obtenues :
Planter deux piquets (A et B) pour délimiter la longueur du tracé du terrasement, (voir planche terrasement : tracé en surface).
Par des arcs de cercle tirés de A et B, comme centre à la cote de la diagonale et de la largeur, déterminer les points C et D. Vérifier que la cote C. D. soit égale à celle de A. B. Réunir les 4 piquets par un cordeau et tracer au plâtre au droit du cordeau.
Nota bene : Un terrasment plus précis contourant les jambes de force peut aussi être envisagé. Celui-ci demande une bonne pratique de la piscine Paradis Bleu. Se référer aux planches «CONFIGURATION DES BASSINS » pages 10, 11 & 12.
3.2 Première fouille
Faire une fouille plate horizontal de la profondeur du petit bain (ou de la piscine s'il s'agit d'un fond plat), augmentée de l'épaisseur du futuror radier (pré-assise + béton - voir page 12).
3.2.1 Trace du bassin
Vérifier tout d'abord, la bonne horizontabilité de la première fouille et de sa belle profondeur (soit avec un niveau à eau et un mètre, soit avec une règle de trois mètres et un niveau à bulle). Sur la plateforme tracer le bassin en plantant 4 piquets d'angle aux cotes exactes du bassin, vérifier l'équerrage (les deux diagonales doivent être égales), tracer le pourtour du bassin au plâtre au droit du cordeau tendu entre les 4 piquets.
Nota bene : S'il s'agit d'une piscine à fond plat le terrassement est terminé, passer directement au chapitre DALLE RADIER.
Cette opération accomplie, prendre le plan de terrasement et reporter les côtes indiquées sur le plan suivant le type du bassin.

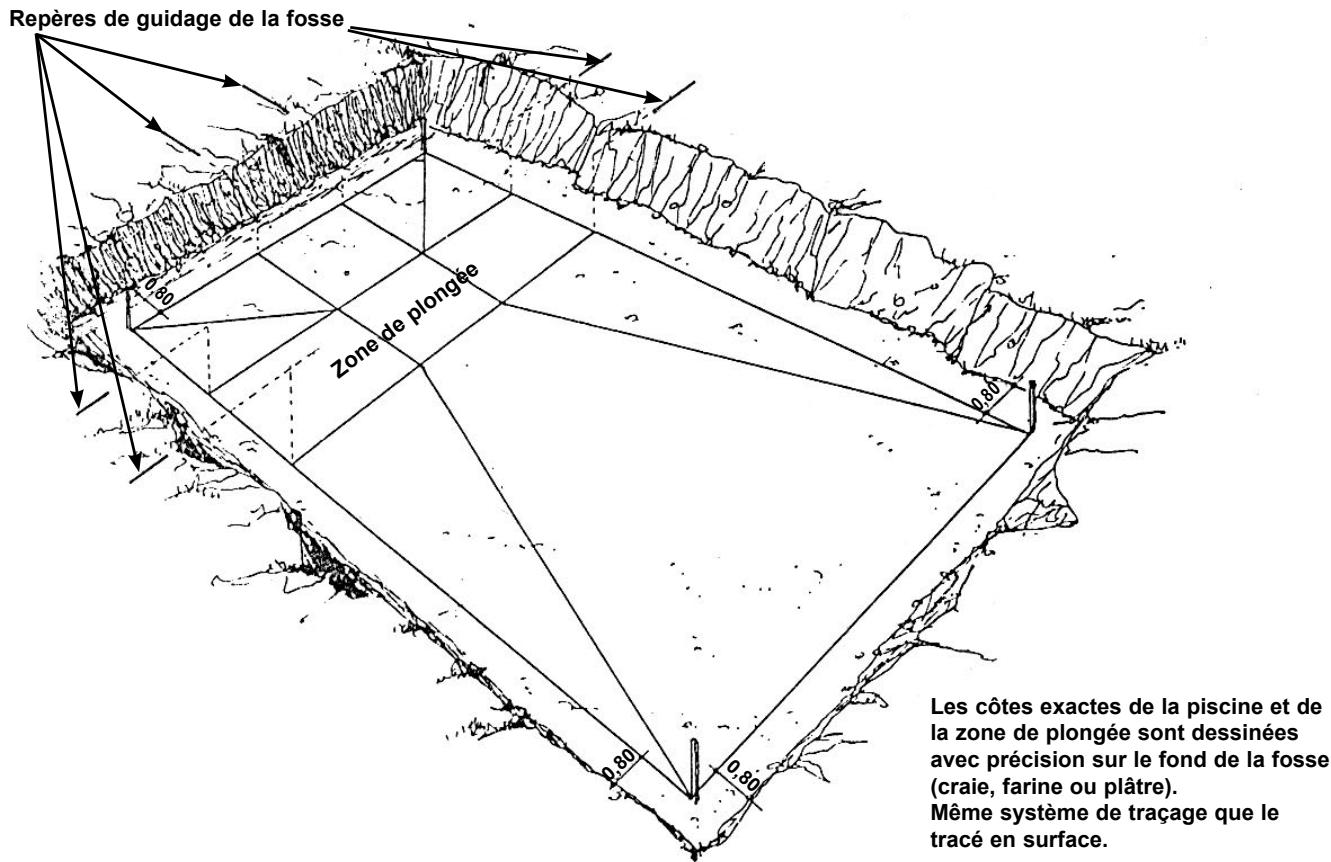

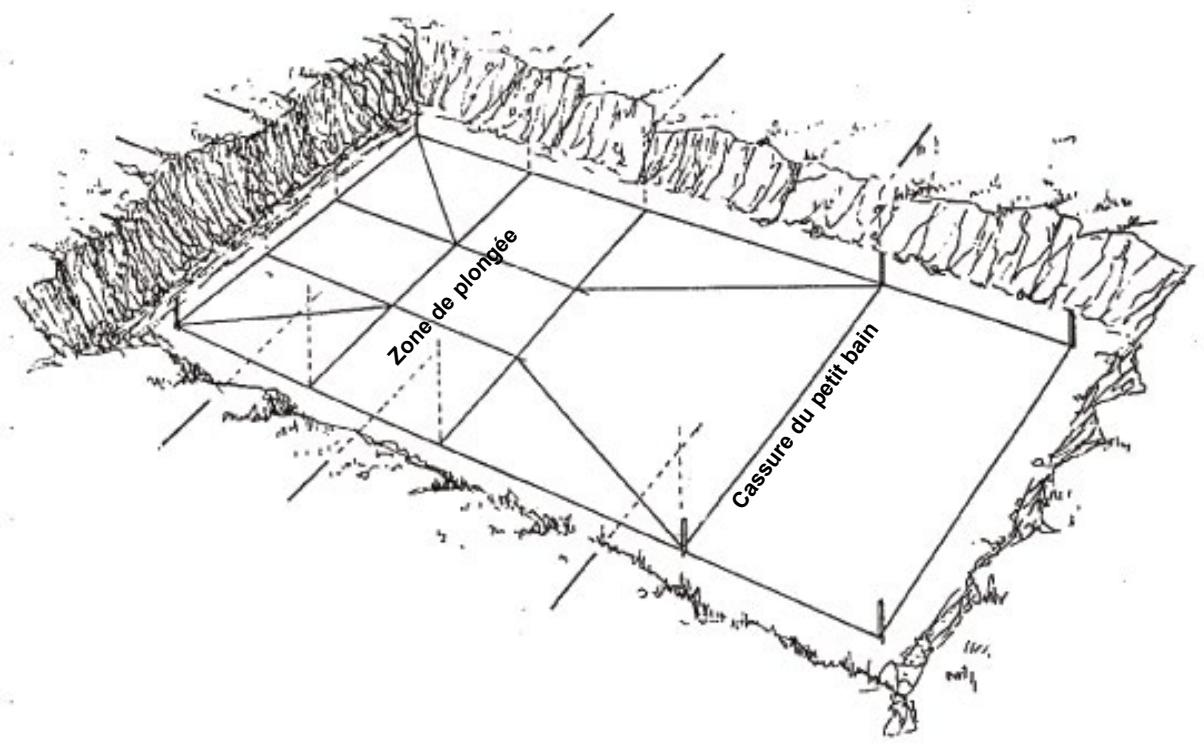

Traçage de la fosse d'une piscine en pente continue
3.3 Deuxieme fouille (grand bain)
Reprendre le terrasment à l'engin mécanique pour la fouille du fond du bassin. L'aire du rectangle central doit être abaissée de la cote donnée par le plan.
Les quatre côtés de la fosse à plonger sont terrassés en pente (voir schémas fosse à plonger). Faire une bonne finition du terrasement à la pelle et à lapioche.
REMARQUE IMPORTANTE
Si, à la suite d'une fausse manoeuvre l'engin de terrasement (pelle mécanique ou chargeur) à «sur-creusé», c'est-à-dire, terrassé avec excès, ne jamais combler ce défaut avec de la terre rapportée.
La forme peut être rectifiée, soit au béton maigre, avec des pierres ou des gravillons, ou à la rigueur, avec du sable, mais jamais avec de la terre végétale qui foisonne et qui, au fil du temps, en se tassant, ferait un vide sous le bassin.
3.3.1 Eaux souterraines - ruisselement - nappe phreatique
Lors d'un terrasement, on peut rencontres de l'eau. Cette dernière a deux origines possibles : ruisselement ou nappe phréatique. Le ruisselement provient le plus souvent d'un cours d'eau souterrain.
La nappe phréatique est de l'eau stable. Son niveau peut varier avec la saison.
L'assèchement doit être réalisé suivant des techniques appropriées (drainage, puits de décompression - voir D.T.P. et normes AFNOR).
3.3.2 Roches dures
En cas de roches dures, demander au terrassier de prévoir l'équipement brise roche sur son engin.
3.4 Construction sur terrain en pente
La moraine doit être entaillée sur toute l'assise de la piscine, les terres de déblaiement ne doivent pas servir à élargir les fondations.
La paroi « côté aval » peut être, par contre, hors-sol et faire l'objet d'un remblalement ultérieur avec ceinturage ajust.
Prévoir un drainage complet de la construction: drainage sous-assise, renforcé par un drainage périphérique supérieur.

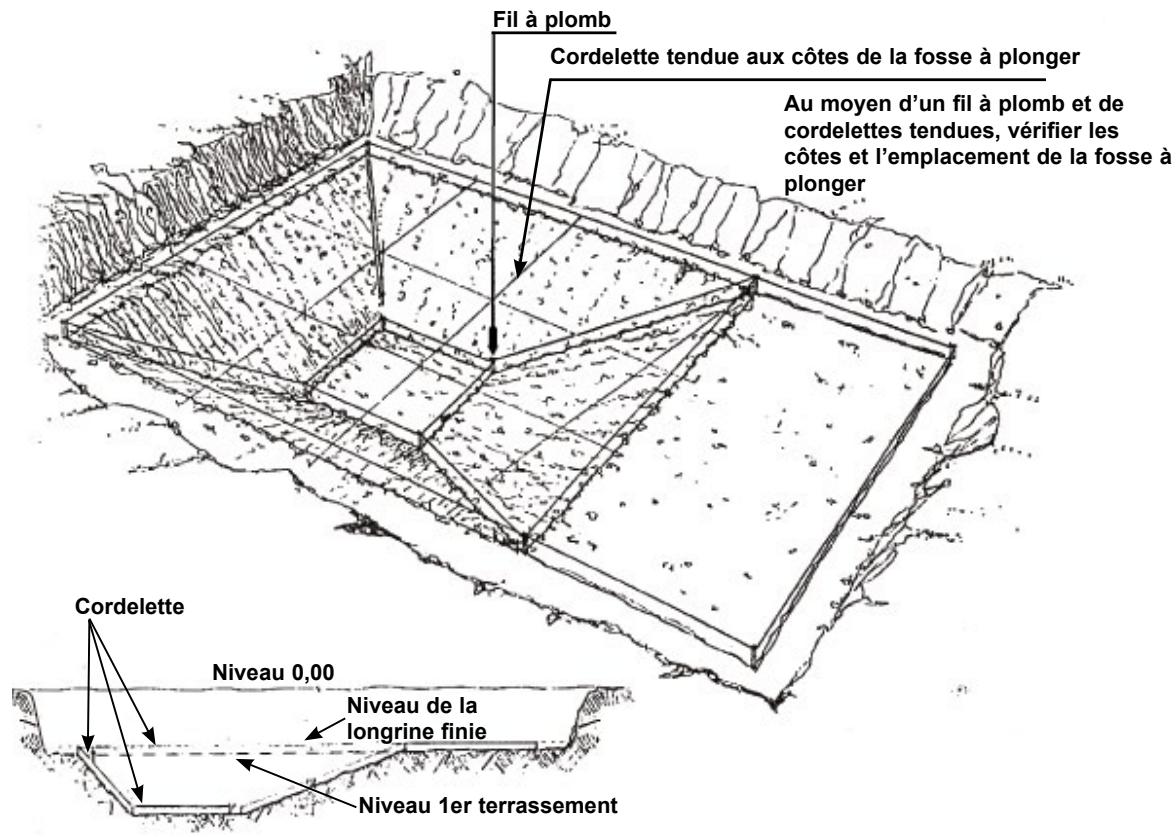

Fosse à plonger

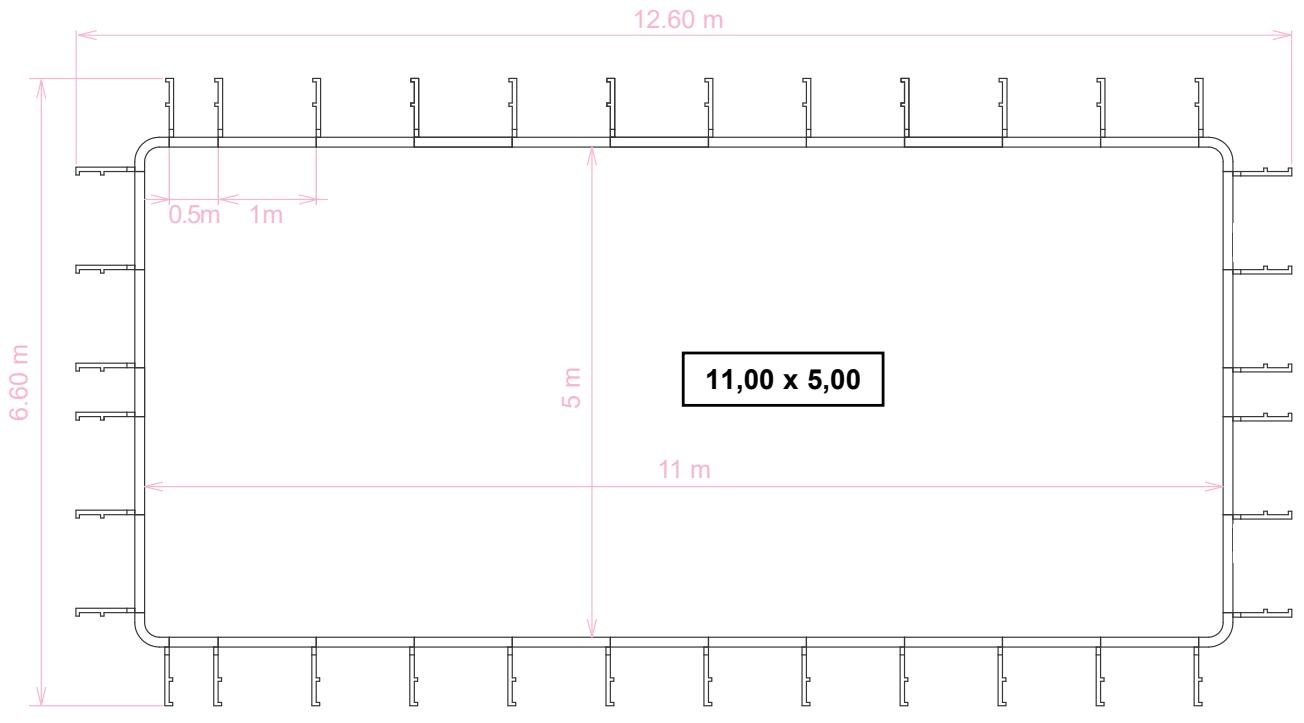

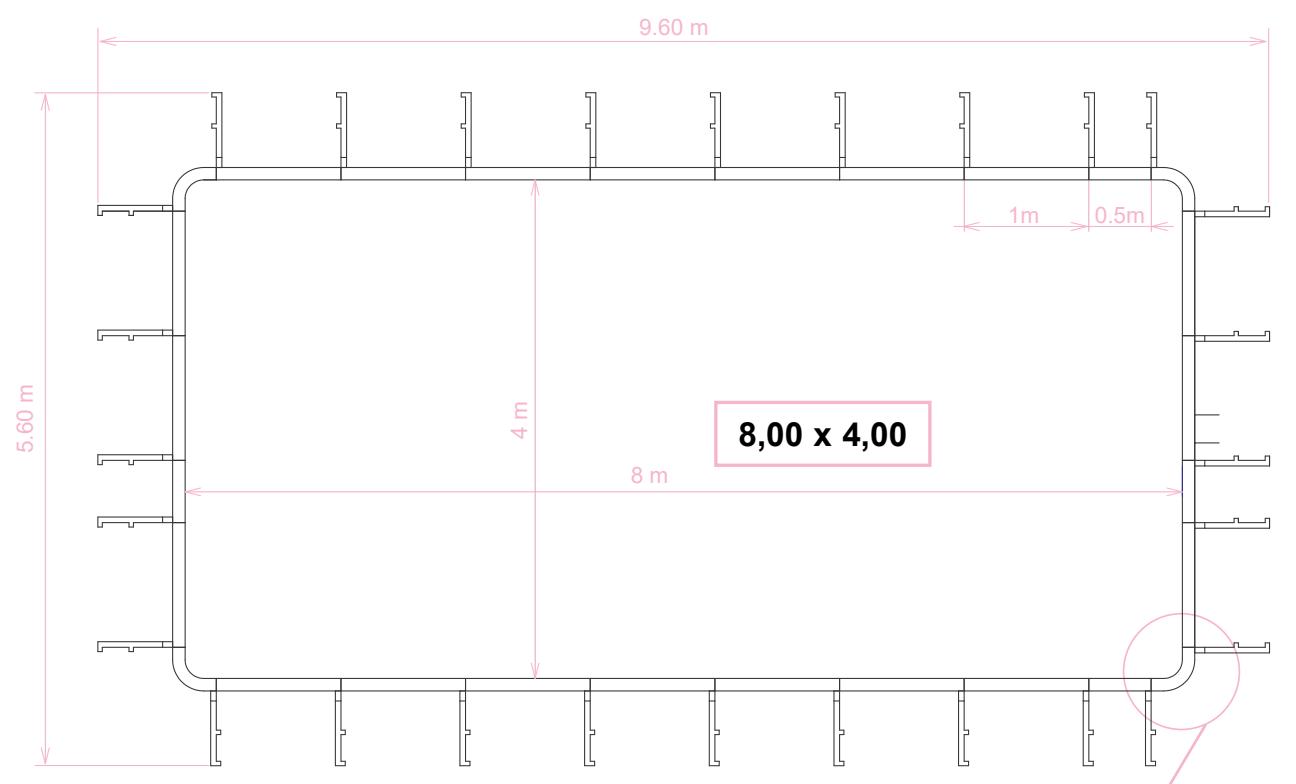

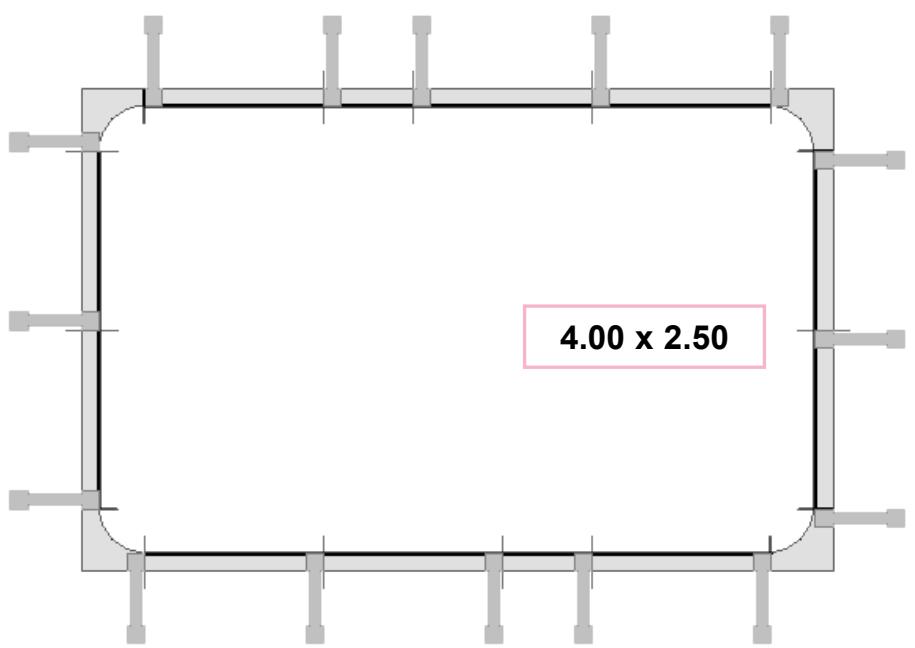

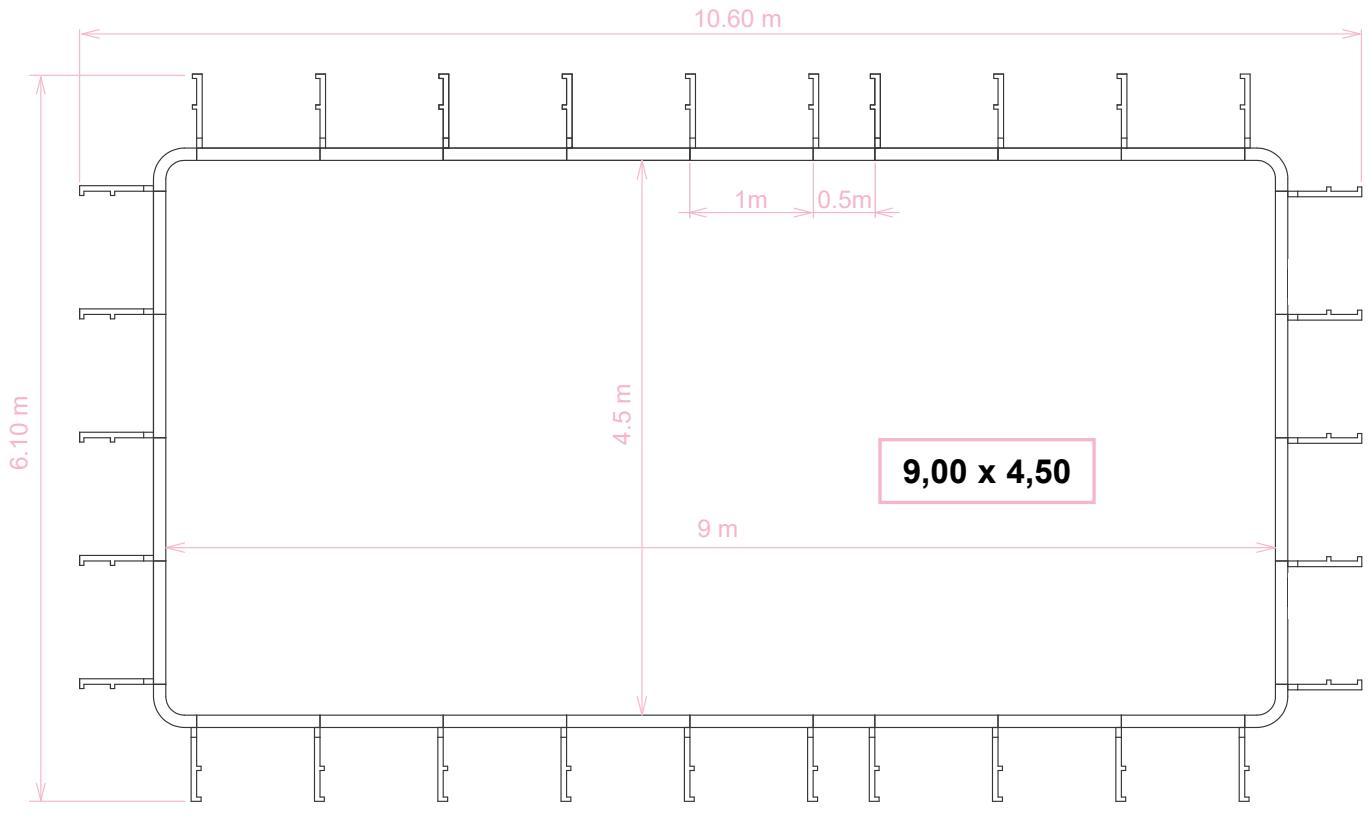

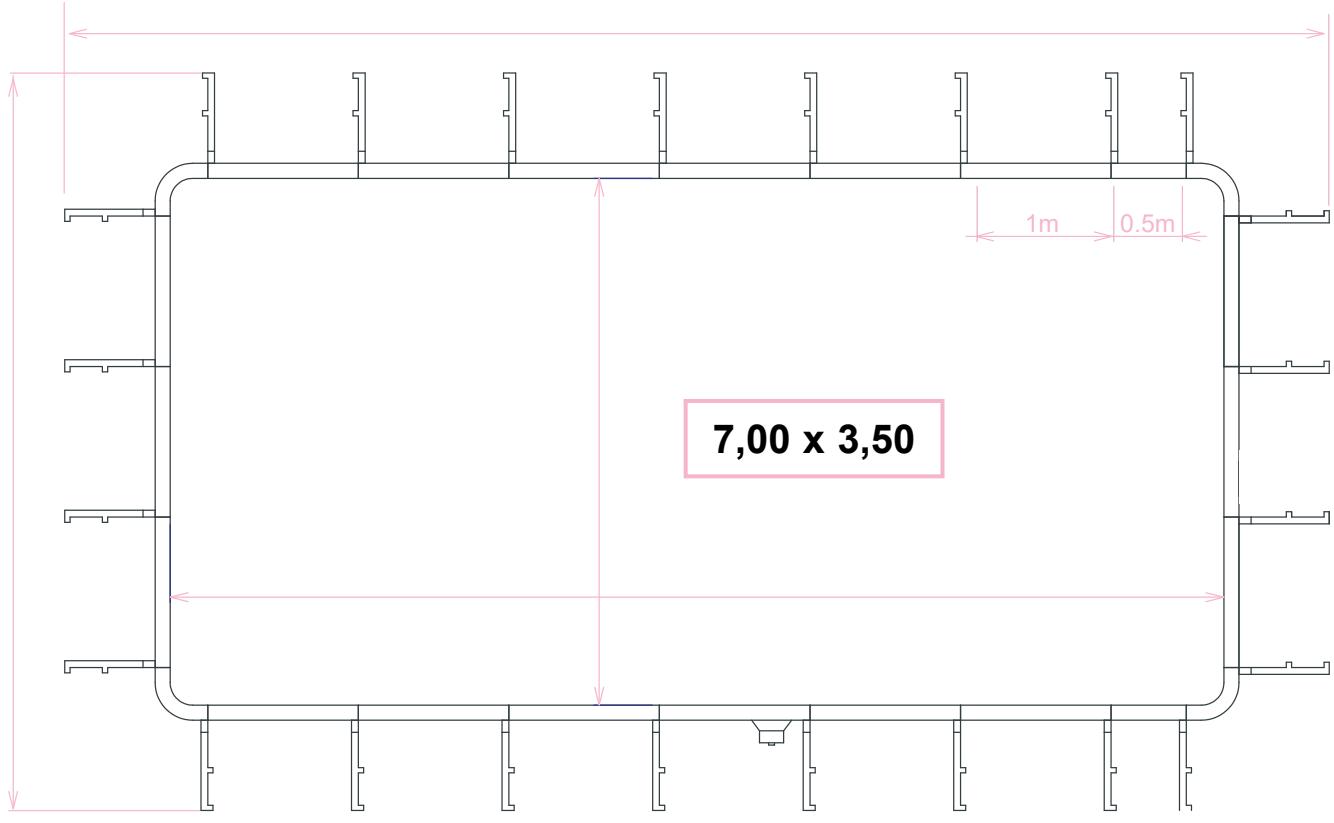

Configuration des bassins rectangularaires
4. DALLE
REMARQUE :
Le radier peut être réalisé ultérieurement à la pose des panneaux.
La structure en panneaux est alors posée, de niveau, sur des plots de 10 cm après un tracage rigoureux et un alignement parfait des éléments.
Le coulage du béton de radié déborde sous les panneaux et vient noyer les jambes de force.
On compte en versant du béton derrière la paroi aux pieds des jambes de force, directement, afin de réaliser une ceinture BASSE en béton. Cette solution est préféable par la solidité qu'elle apporte au callage des jambes de force. De plus, elle évite la mise en place d'un coffrage péripérisque à 10 cm en extérieur des dimensions de la piscine pour limiter la longrine péripérisque.
4.1 Le fond de fouille
Il est soigneusement fini manuellement avec pelle etpioche.
Les côtes de profondeur sont vérifiées grâce à un niveau à bulle, règle plate, fil a plomb, à partir des points repères de surface.

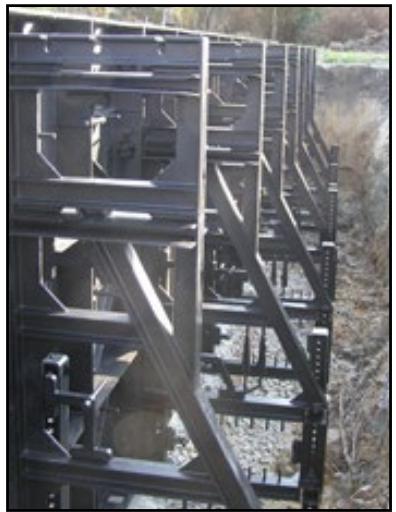

4.2 Une pré-assise est mise en place
Suivant la nature du terrain sous-jacent, soit:
- Empierrage de ballast 5 cm régalés uniformément.
- Beton de propretie 5 à 10 cm qui produit la forme finale du fond de bassin (facultatif).
- Couche de feutrine anticontaminante qui empêche une éventuelle remontée d'argile dans les couches sous-jacentes.
- Poliane de protection ou film anti-terminites.
4.3 Calage de la bonde de fond
La bonde de fond est raccordée à sa canalisation (tube pression 16 bars Ø50 mm extérieur d'une longueur suffisante pour permettre le raccordement dans le local technique), et scellede au milieu du point le plus bas. Pour bien tener la bonde de fond en place, faire pour la tuyauterie une saignee à la main et parfaire la fixation par le pose de cavaliers en fers tors de 6 ou 8. Protégger la face supérieure de la piece à l'aide de la protection de chantier fournie avec la bonde, pour éviter les salissures du béton.
Le haut de la bonde de fond devra par la suite etre au meme niveau que le fond fini (radier + eventuelle chappe de finition).
ATTENTION
Ne jamais poser une bonde de fond à moins de 30 cm d'une paroi de la piscine.
4.4 Mise en place de treillis soudé
Treillis soudé acier avec mailles 10 × 10 × 4 (ou 20 × 20 × 4 en double nappe).
On déroule le treillis sur toute la surface du fond de la piscine; il ne devra pas plaquer le fond de l'excavation de manière à ce qu'au coulage du béton de radier, il soit bien pris au sein du béton. Avec un fer en « L», on peut agripper le treillis et le soulever de part en part afin de bien le positionner et le caler en hauteur aux 2/3 de l'épaisseur du radier.
Les côtés se superposeront de 20 à 30 cm et seront ligatures entre eux.
REMARQUE
L'emploi de beton charge de fibres de verre représentant les efforts de traction evite l'utilisation de treillis soudé.
4.5 Coulage du béton
10 à 15 cm d'épaissur en béton armé, dosé à 350 kgs/m3, pour un terrain de qualité stable, non vaseux, non humide, non remblayé.
Suivant l'environnement, le coulage sera être effectué par camion toupie. On calcule préalablement le volume de béton nécessaire, soit :
Surface de base x 0.10 = Volume en m³ (pour 10 cm d'épaisseur de dalle)
On peut utiliser des tuyaux souples de rallonge (jusqu'à 30 m environ) si l'accès n'est pas facile, ou une pompe à béton.
On peut procéder :
en 1 couche, finie par talochage immédiat.
- 2 couches : 1 couche de béton et ultérieurement une chappe de finition (5 cm). Pour un revêtement d'étanchéité «liner», la finition doit être la plus soignée possible. Attention à la bonde de fond qui doit se retrouver au même niveau que le fond fini.
NOTE IMPORTANTE
Les dimensions extérieures du radier de béton ne doit pas dépasser le bord extérieur des brides de pannaux, sinon la pose du pied d'ancrage contre le panneau sera impossible. Tenir donc le coffrage, au maximum à 10 cm à l'extérieur du tracé prévu pour la paroi intérieure de la piscine, ou prévoir un madrier à enlever pour chaque jambe de force. Àpres la pose des panneaux Paradis bleu, tous les angles de raccordement et ceux au droit des parois seront régulièrement arrondis au mortier à l'aide d'une bouteille ou d'un tronçon tuyauterie PVC de Ø 100 mm.
Vue en coupe de l'ensemble terminé
Un terrasement bien de niveau est toujours souhaitable, mais à moins qu'un radier de béton ne soit fait, la plupart des fonds de fouilles ne sont pas plans.
Les jambes de force à positionnement rapide permettent de.Remédier à cet inconvenient et suppliment l'utilisation de vérins ou autres systèmes de mise à niveau.
5.1 Panneaux angles et jambes de force
Une fois le terrasment et le fond de fouille terminés, positionner les panneaux et les angles dans l'excavation principale en les adossant contre les bords de la fouille (face lisse côte bain).
ATTENTION

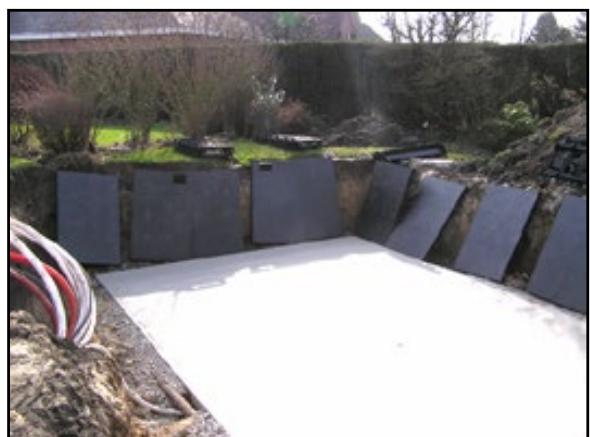

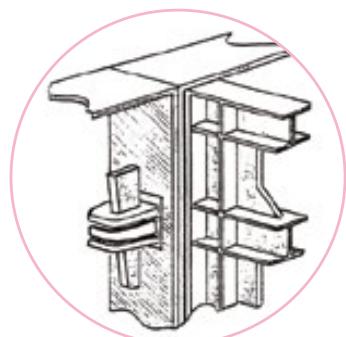

Vérifier que l'on dispose bien du nombre de panneaux nécessaire, que le panneau du skimmer, de l'aspiration et du refoulement d'eau éventuellesment du projecteur sont à leur place. S'assurer que la réservation soit bien positionnée vers le haut.

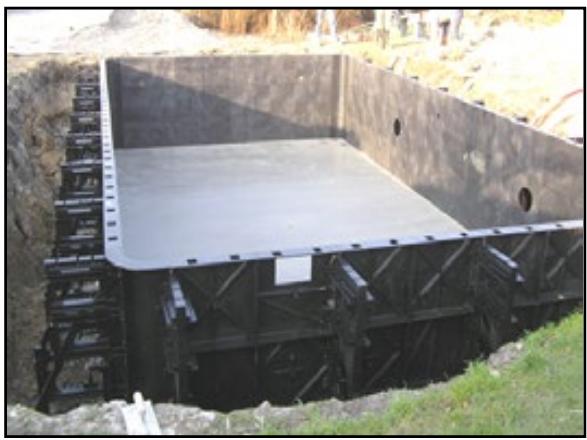

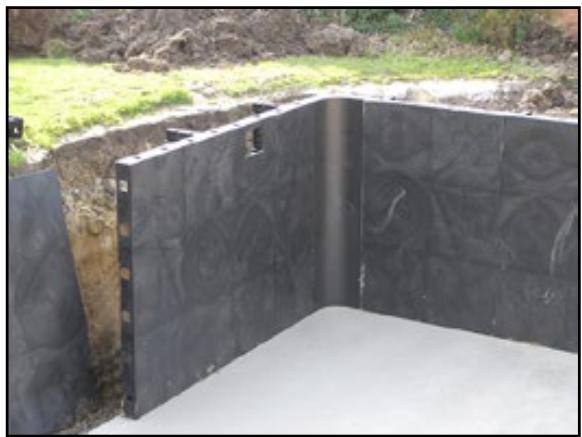

Autant que possible dispose face à face des panneaux de même dimensions
Les jambes de force seront placées tout autour du périmètre de la piscine à proximité des brides et vont servir à assembler les panneaux entre eux.
Aucun boulon n'est nécessaire, les clavettes autoblocantes et les goupilles de positionnement sont prévues au moulage en nombre suffisant avec chacune des jambes de force et sont facilement détachables une à une à l'aide d'une pince coupante, au fur et à mesure de la mise en oeuvre.
Suivant la hauteur可以选择 pour les parois de la piscine, 2 goupilles et 4, 5, ou 6 clavettes seront nécessaires à l'assemblage de 2 panneaux ou angle avec une jambe de force. Un maillet est l'uneoutil utilisé pour ce montage.
En se tenant dans l'espace de travail entre les panneaux et le bord de la fouille, rapprocher 2 panneaux de manière à faire coïncider les orifices carrés réservés dans leurs brides.
Commencer par les angles. Présenter une jambe de force perpendicularrement contre le panneau de croite, les doigs de centrage face aux orifices et enoncez-les de croite à gauche jusqu'à ce que les trous de clavettes soient suffisamment dégagés de la face interieure de la bride du panneau de gauche.
Placer les clavettes, leur bord vertical parallele à la bride du panneau et bloquer l'ensemble au maillet.
Vérifier que les bords supérieurs des panneaux soient ainsi automatiquement alignés.
Procedure systématique de la même façon pour tous les panneaux et les angles en surveillant leur bon alignement sur le trace du périmètre de la piscine que l'on aura au préalable matérialisé avec un cordeau tendu entre les gabarits decoins A.B.C.D. ou au bleu sur le radié de béton, une fois celui-ci bien sec.
Vérifier que le rectangle de base est conforme en mesurant les 2 diagonales : celles-ci doivent'être égales.
Avec chacune des jambes de force (hauteur 1,25 m et 1,50 m uniquement), sont fournis 2pieux moulés en résine de synthèse, munis d'une goupille de fixation.
Placer ceux-ci dans les logements prévus à cet effet sur les jambes de force.
Vérifier une dernière fois que le panneau correspondant est bien aligné sur le trace et enforcer fermement dans le sol, à la massette, le premier piede le plus proche du panneau et ensuite le second à l'extérieur.
Cespieux ont non seulement l'avantage d'ancrer solidement la paroi de piscine, mais aussi celui demettre les bords supérieurs de niveau et la paroi verticale.
Il suffit pour cela de faire coulisser la jambe de force le long du pau arrêté.
Proceder de la même manière autour de la piscine sur toutes les jambes de force en vérifier au niveau à bulle, à la fois à la verticalité des panneaux et l'horizontalité des bords supérieurs.
Les jambes de force de 1.00 m seront maintainues au sol par un chainage péripérique en fer à béton de 10 x 10. Couper le chainage pour le passer au travers de la jambe et le referrer en ligaturant un fer tors sur la coupure.

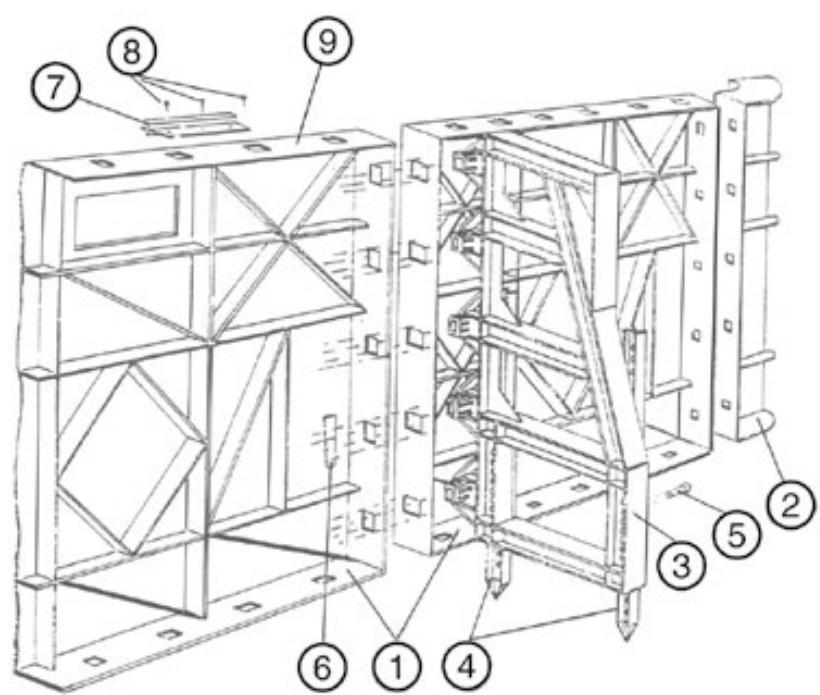

DÉTAIL D'ASSEMBLAGE DES PANNEAUX
1 - Panneau
2 - Angle
3 - Jambe de force
4 - Pieux ajustables (1,25 m et 1,50 m)
5 - Goupilles de positionnement
6 - Clavette de fixation
7 - Profilé de fixation du liner
8 - Vis auto-taraudeuses ou rivets (non fournis)
9 - Bord supérieur du panneau

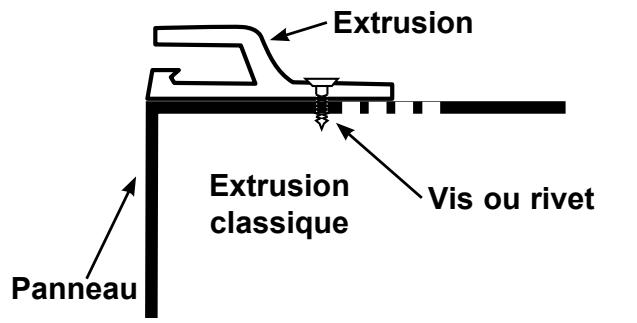

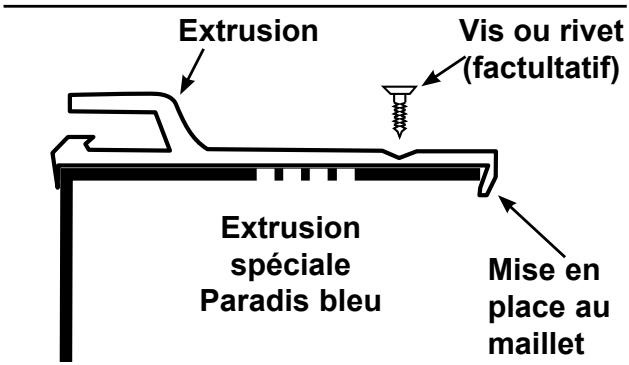

La mise en place d'un liner dans une piscine Paradis bleu nécessite de rapporter sur le haut du panneau une extrusion femelle qui receives ultérieurement l'extrusion maje soudée à la périphérique du liner.
Cette extrusion se présente sous forme de barres de 2 mètres de long ainsi que 4 angles fournis dans le kit. On commence la mise en place de ce profilé par les 4 angles que l'on fera tener à l'aide de vis autotaraudeuses ou de rivets, après avoir percé un trou dans le bord supérieur du panneau. Ensuite on procède en complétant entre les angles avec les extrusions croîtes fixées également par vis autotaraudeuses ou rivets espacés de 20 à 25 cm. Ce profilé doit affleurer la face avant du panneau côte interieur piscine. Eviter de faire coïncider les jonctions du profilé avec les jonctions des panneaux.
Notabene:
Toutes les opérations de calage devont être terminées lors de la mise en place de ce profilé. Si quelques défauts subsistaient lors de la mise en place de ce profilé, il est toujours possible dedeerincer les clavettes d'une jambe de force pour faire jouer légèrement le panneau en glissant un levier sous celui-ci afin d'effectuer une petite rectification du calage.
Cordon de silicone de 4 mm de Ø environ

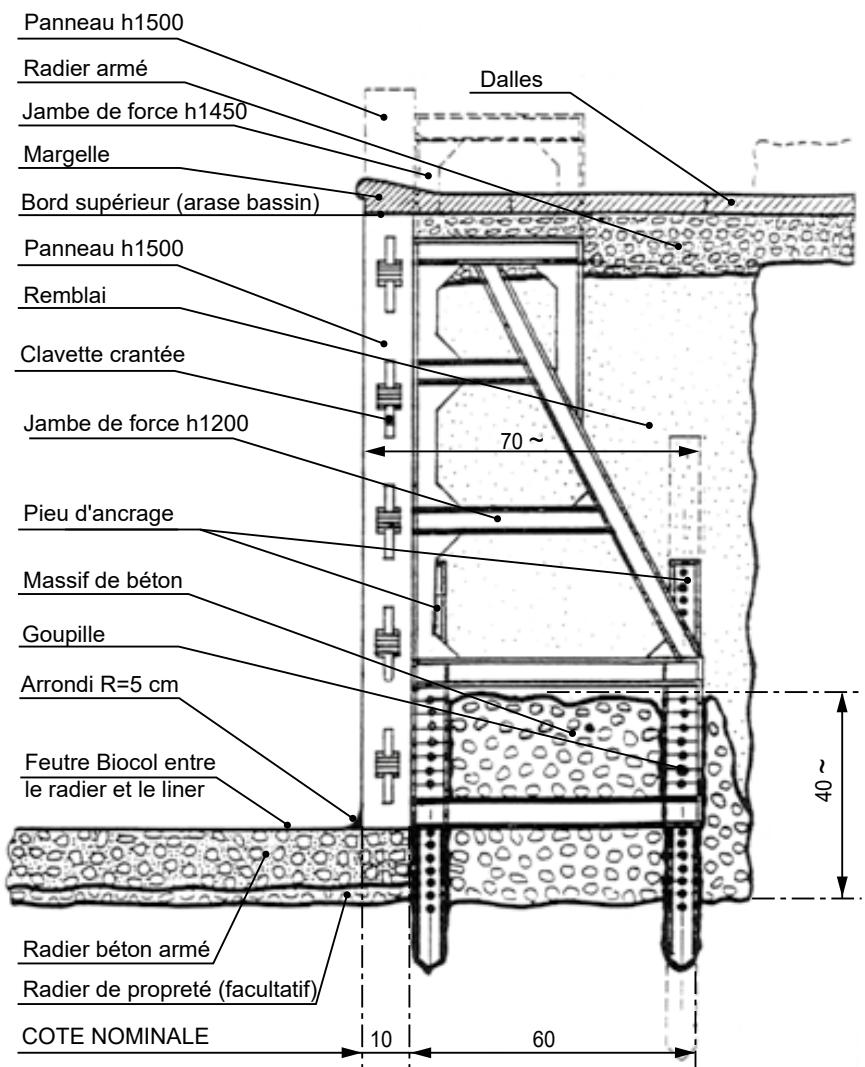

NOTE IMPORTANTE

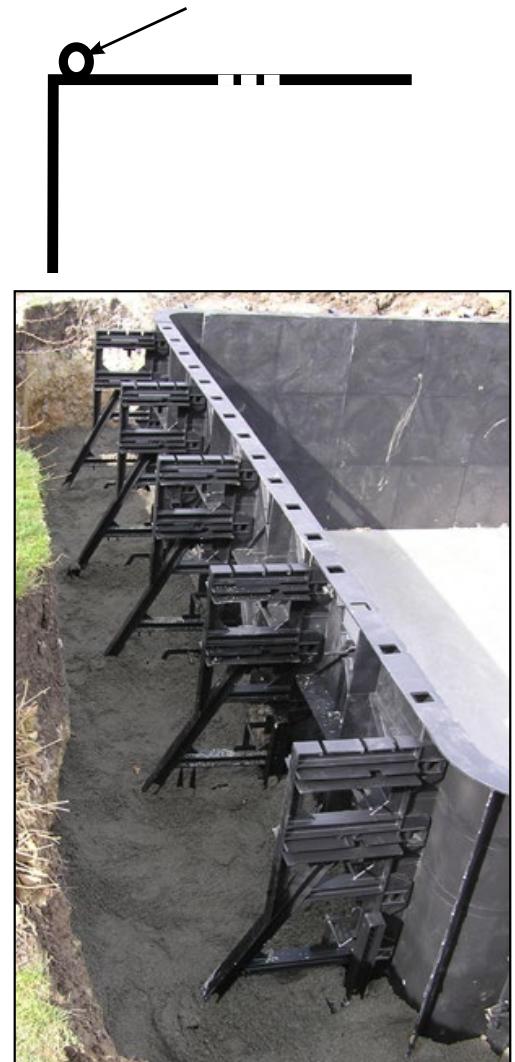

Lorsque l'entourage de la piscine est assemblé avec des jambes de force, que l'extrusion péripérique est mise en place et qu'aucune retouche ne devra être apportée à l'entourage, effectuer un blocage par ceinture basse au mortier, derrière les pieds de panneau. Ce blocage doit également englober les jambes de force. Son but est d'assurer une solidité totale de l'entourage et d'éviter des infiltrations lors des fortes pluies.
Les panneaux sont prédécoupés pour receivevoir des pièces à sceller Proswell « panneau» qui comprend les vis de préfixation ainsi que les entreprises nécessaires à certaines pièces.
7.1 Montage des différentes pieces
7.1.1 Skimmer GM
- Positionner le skimmer dans la découpe. La meutrière doit s'emboiter dans le panneau.
- Préfixer ensuite le skimmer par les lèvres de préfixation.
- Utiliser pour la préfixation des vis à têtes fraisées équipées de rondelles.
- Un calage efficace du skimmer doit être assure par le tube PVC Ø63 fourni avec le skimmer, prénant appui d'un côté sur le fut du skimmer où une réservation a été prévue, et de l'autre côté sur la face arrêté du panneau.
Cette technique de montage est très préférible à toute autre, car le liner prendant appui directement sur le corps de la pierce à sceller, les risques de fuite sont pratiquement évités.
Avant de positionner le skimmer, il faut decouper la clavette du haut de la jambe de force.
Montage Skimmer GM-Long - code 40261029
7.1.2 Refoulement et prise balai
Utiliser la scie cloche code 30309010 pour percer le panneau à l'emplacement désiré.
- Emboiter le refoulement par la face avant du panneau. Visser et serrer l'écrou par la face arrêté du panneau.
Montage refoulement et prise balai
7.1.3 Projecteurs fixe
Emboîter la niche par la face avant du panneau, c'est-à-dire par le côté intérieur piscine. Les logements des vis viendront s'encastrer dans les trous de 12 mm pré-perçés. Fixer définitivement la niche, en utilisant les quatre petites oreilles de fixation de la niche. Pour ce faire, utiliser les vis autotaraudeuses à têtes fraisées munies de rondelles.
Montage Projecteur
8.1 Préparation
Avant l'installation du revêtement liner, il faut s'assurer qu'il ne reste plus dans la fosse aucun corps étranger qui pourrait le déterminer.
L'aspect de la dalle conditionne l'aspect final de la piscine et son esthétique.
Sur un radien en béton, le nettoyage doit être minutieux. Chaque centimètre carré doit être aspiré à l'aide d'un apparéil industriel. Les aspérités sont à gratter au couteau de peintre et les crevasses évientuelles ragréeses au ciment fin.
Note :
- Poser le tapis de sol PE tramé sur le fond de la piscine.
- Ce tapis est indispensable et doit être mis en place IMPÉRATIVEMENT.
ATTENTION
Dans le but deMAINTER le tapis de sol en position,utiliser des morceaux du ruban adhesif fourni (ce ruban sert avant tout a eviter les reliefs entre panneaux adjacents) pour lier le tapis a quelques panneaux.
Ne pas utiliser un autre ruban adhésif qui pourrait entraer en contact direct avec le liner et le tacher à la longue par transfert de composants prêsent dans le ruban vers le PVC du liner.
L'installation du liner est plus facile par temps chaud et ensoleillé (18°C minimum) et en début d'après midi. Les pris disparaisent alors plus aisément, le liner est plus souple. Si le temps ne s'y préte pas, laisser le liner dans son emballage, dans une piece chauffée pendant un ou deux jours avant de l'instructor. Si la mise en place du liner s'impose pendant l'hiver, elle se fera sous abri chauffé.
L'installation demande 3 ou 4 personnes suivant les dimensions de la piscine.

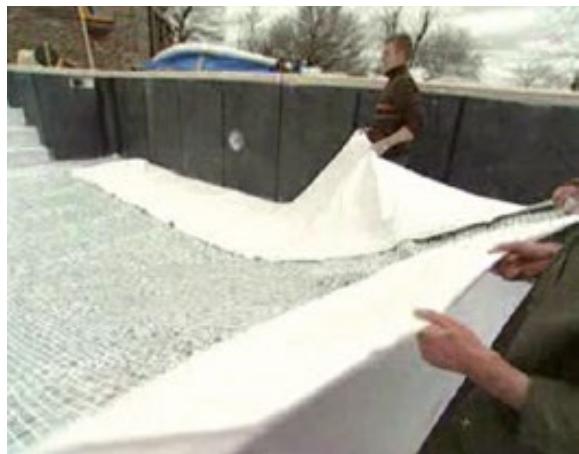

8.2 Mise en place
Déballer le liner dans le petit bain. Les personnes qui effectuent ce travail seront bien entendu dechaussées.
Il est normal que le liner soit légèrement plus petit que la structure pour ne pas faire de pris lors de la pose. La présence de pris de piage est normale, ceux-ci disparaitront avec la chaleur et la pression de l'eau.
Placer une personne à chaque extrémité de la longueur, deux autres personnes dans le bassin prènnant les deux autres coins du revêtement et le déplient sur toute la surface de la piscine dans le sens de la largeur.
Mettre bien en position un angle du grand bain, l'accrocher dans le profilé et le maintainir en place à l'aide de demi pince à linge en bois (retirer le ressort d'une pince à linge pour obtenir deux demi-pinces).
Accrocher le liner sur la largeur jusqu'à l'autre angle du grand bain, bien le positionner, l'accrocher et le maintainir en place comme le premier (si besoin, jouer sur l'élasticité du liner).
Pratique de la même manière sur les longueurs en direction du petit bain. Si besoin, maintainir en place le liner à l'aide de demi pince à linge en bois.
Attention: si le liner a besoin d'être glissé létairelement, le décrocher只想 que le glisser dans le rail afin d'éviter tout risque de déchirement provoqué par les jonctions de baguettes.
Placer ensuite le liner en le tirant de telle sorte que son fond coïncide exactement avec le fond de la piscine. Lorsqu'il s'agit d'une piscine à fond plat, la soudure peut être très facilement placée tout le long de l'angle, entre le fond de la piscine et la base des parois.
Lorsque le liner est complètement accroché et bien en place, procéder à la mise sous vide afin de bien lui faire épouser la forme de la piscine avant le remplissage :
- décrocher le liner au milieu d'une longueur sur 30 à 40 cm
- glisser un tuyau d'aspirateur entre le liner et le mur de la piscine. Bloquer le liner de part et d'autre du tuyau à l'aide de demi-pinces à linge en bois.
- réaliser l'étanchéité à l'air autour du tuyau ou de la buse ainsi que pour toute partie susceptible de laisser pénétrer de l'air entre le liner et le mur de la piscine (couvercies de skimmers, pièces à sceller, tuyaux et vannes du circuit filtration, etc..).
- mesure l'aspirateur en fonctionnement. Il est conseilé d'employer un aspirateur industriel, ou professionnel type QVAC. Un aspirateur menager, même employé sans sac de poussières, risquerait d'être moins efficace. Au bout d'un certain laps de temps dépendant de la puissance de l'aspirateur, le liner va être plaqué contre les murs de la piscine et en prendre la forme. Dans les angles, le placage complet ne sera obtenu qu'avac la pression de l'eau.
- vérifier que le liner est bien en place dans la piscine.
IMPORTANT
L'aspirateur doit rester en fonctionnement durant tout le temps du replissage de la piscine. Si pour une raison quelconque l'aspirateur devant etre arrete, il conviendrait d'arreter aussi le replissage, pour le reprendre lorsque l'aspirateur serait a nouveau opérationnel et le liner parfaitement plaqué.
9. CANALISATIONS
Toutes les pieces doivent être raccordées au local technique par l'intermédiaire de tuyauteries qui seront enterrées.
Utiliser une bonne qualité de tuyau PVC ou polyéthylène/agréé et recommendé pour supporter le gel et les pressions (6 à 8 bars).
Avant de remblayer, raccorder les tuyaux aux refoulements et aux skimmers. Pour éviter la formation d'un tampon d'air dans la tuyauterie, les conduits en plastique d'aspiration et de refoulement devront reposer alignés sur un lit de sable en suivant une légère pente.
De même, afin d'éviter les dommages causés par le remblai, les canalisations en PVC rigide ou en polyéthylène se dirigeant vers le local technique ne doivent jamais être tirées horizontally au départ des skimmers et refoulements, mais doivent être dirigées verticalément vers un bon sol à fond de fouille. C'est seulement sur ce fond stabilisé et sur un lit de sable que les canalisations chimineront horizontally.
Maintenir également jusqu'àu filtré, une pente uniforme et constante de tuyauterie, d'aspiration et refoulement. Ceci permettra de vidanger les canalisations en hiver. Pour installer un raccord en plastique :METRE DU RUBAN TÉFLON® sur le filage des embouts et visser ces derniers dans leurs éléments respectifs.
10. MISE EN EAU
C'est une opération qui doit être menée rapidement et simultanément avec le remblavage de l'espace libre derrière les parois de la piscine (voir chapitre «REMBLAI» suivant), aussi, il est nécessaire de prévoir un débit d'eau suffisant et si possible plusieurs tuyaux ensemble.
Une fois le liner mis en place. commencer à replir la fosse à plonger d'eau tout en maintainant l'aspirateur en marche. Si on utilise un tuyau d'arrosage,mettre d'abord quelques litres d'eau au fond de la fosse à plonger et laisser l'extrémité du tuyau plonger à l'intérieur.
Proceder à la découverte du liner de la bonde de fond lorsque le niveau de l'eau est à 10 cm au-dessus de cette-ci (voir instructions de découvert ci-dessous).
Puis sans arrêté l'aspirateur, continuer à replir le bassin tout en effectuant le remblayage autour de la piscine au fur et à mesure que l'eau atteint le dessous du projecteur, puis des refoulements et enfin des skimmers. Placer les brides et joints extérieurs puis découvert le liner comme indiqué plus loin au paragraphe « découvert des pieces à sceller »
11. DÉCOUPE DES PIEÇES À SCELLER
Après la pose du revêtement liner
Lorsque le niveau d'eau se trouve à 5 centimètres environ sous la base de chacun des accessoires, respectivement :
projecteurs,
- prise de balai,
- refoulements,
- skimmers
(voir à ce sujet chapitre « MISE EN EAU »), il y a lieu de monter et fixer définitivement les joints et brides sur le revêtement liner. Pour cela, en appuyant sur le revêtement, rechercher les vides correspondant à l'emplacement des trous de vis et les percer avec un instrument pointu.
Poser ensuite le joint correspondant contre le liner, puis la bride par dessus. Passer les vis au travers de l'ensemble pour aller les visser dans la piece à sceller derrière le liner.
Bloquer ensuite la bride en vérifier que le joint est bien centré. Découper le liner qui obtrue l'orifice avec un couteau bien affuté, une fois que tous les éléments de fixation sont bloqués.
REMARQUES
Les joints assurent l'étanchéité du système et doivent être en bon état au moment de la pose.
Pour éviter qu'ils ne soient endommagés lors du découvert de liner, suivre les recommandations suivantes:
- Découper dans un premier temps dans le liner, une ouverture inférieure au diamètre nominal.
- Rectifier ensuite le contour avec un couteau bien affuté ou un cutter en effleurant, sans jamais les entailler, les joints d'étanchéité.
Pour la bonde de fond, retirer l'adhésif de protection des trous de vis avant la mise en place du joint.
Les projecteurs d'éclairage sont fournis chacun avec un cable de 2 mètres environ. Une longueur de cable doit être laissée dans la niche de l'appareil (1 mètre environ) afin de permettre l'entretien enSORTant le projecteur de sa niche, pour le remplacement d'une ampoule par exemple sans obligation de vider une partie de la piscine.

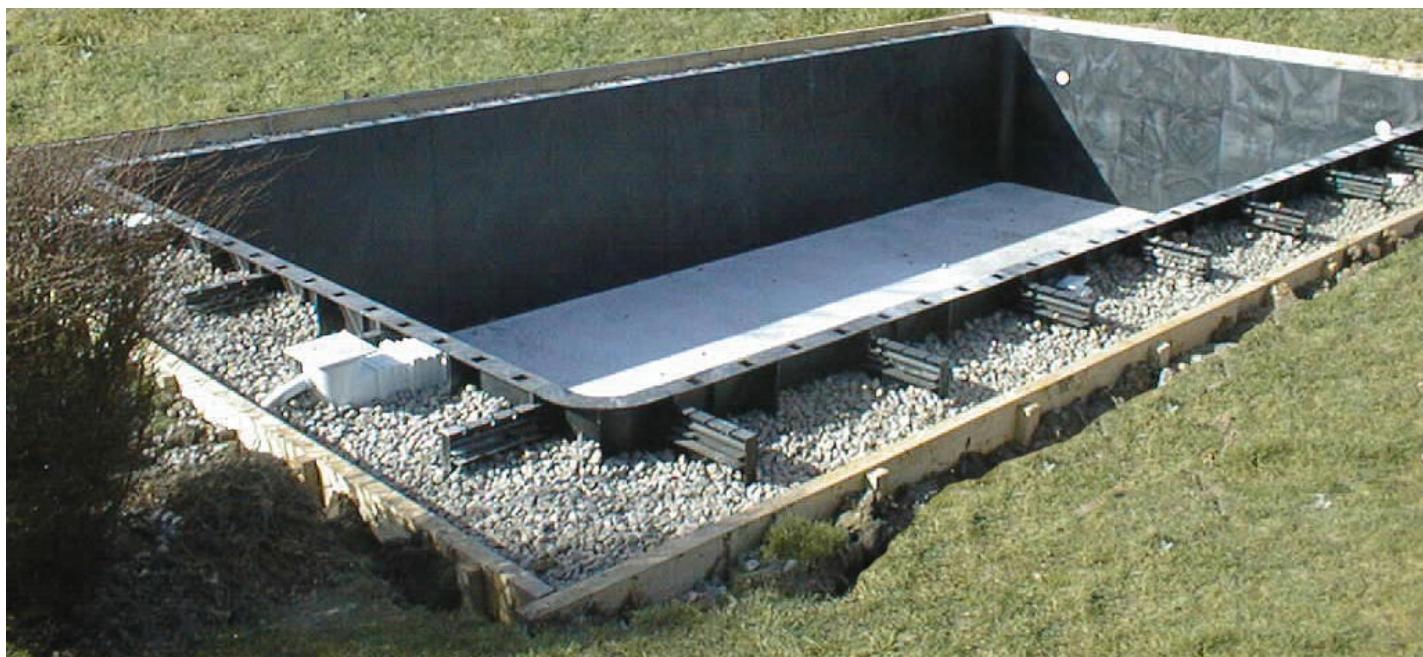

12. REMBLAI
Pour les piscines à fond plat, commencer le remblayage immédiatement,ès le début de la mise en eau de la piscine.
Pour les piscines à fosse, commencer le remblayage lorsque le niveau de l'eau a atteint la base des panneaux, c'est à dire une fois la fosse à plonger pleine d'eau.
La couche initiale de fond tout autour de la piscine, devra etre constituee d'une matiere poreuse (sablegravier), de façon a permettre un drainage efficace loin des parois de la piscine. Si du sable est disponible, I'employer pour cette couche.
Le remblai devra contentir un minimum de terre glaise. Il se fera par couches successives de 15 à 20 cm à peu pres au rythme de l'élevation de l'eau à l'intérieur de la piscine, afin que les pression de la terre et de l'eau s'équilibrent.
Au fur et à mesure que le remblai est déposé par couches successives derrière les panneaux, il doit être pilonné, soit en marchant dessus, soit en se servant d'une dame légère. Le remblai peut être légèrement humidifié d'avance ou être imbibé pendant qu'on le dépose dans l'excavation. L'humidification accroît le tassement de l'ensemble, ce qui est conseillé si une plage doit être édifiéerapidement après l'installation de la piscine.
Pour éviter que le remblai derrière les panneaux en se tassant au fil du temps casse la plage, il est conseillé de faire reposer cette dernière sur des points forts en périphérique tous les 2,50m. Ces points forts ou pieux de béton, pourront aussi être constitués par des parpaings posés tête sur tête. Il est conseillé de « couper » la dalle de béton de la plage tous les 3 m environ avant la prise du béton.
Cependant, il est conseilé d'exécuter cette plage plusieurs mois après mise en eau de la piscine, après tassement complet du remblai.
13. CHAINAGE PÉRIPHÉRIQUE
Pour assurer une bonne tenue de la piscine et permettre la pose des margelles, il faut réaliser sans délambda un chainage pérophérique en béton armé.
Faire couilisser dans les troups prévus à cet effet, dans les traverses haute des jambes de force, des fers à béton (3 à 4 fers selon les hauteurs des jambes de force).
Au niveau des skimmers, il faut assurer la continuité du chainage, en passant les fers soit au dessous, soit au dessus des pieces à sceller. Utiliser le bord vertical de la jambe de force pour l'appui d'une planche de rive.
Réaliser le chainage en béton armé, épaisseur 20 cm dosé à 350 kgs/m³. Celui-ci doit être réalisé en une seule opération, sans reprise.
La pose de la margelle peut se faire sur une chape mince ou une colle à ciment spéciale.
