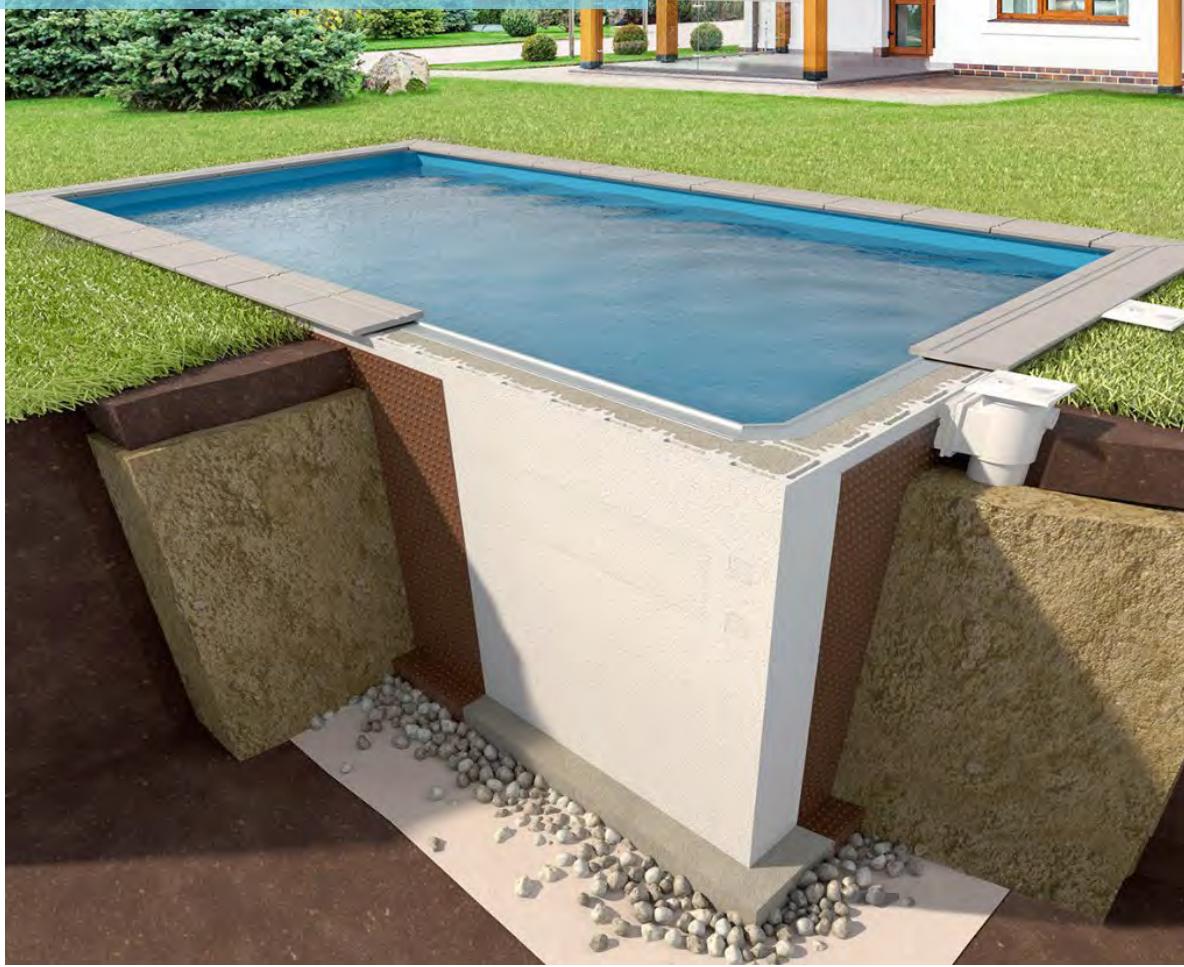

MODE D'EMPLOI PISCINE EN BLOC POLYSTYRèNE BWT

Cette notice comporte les instructions générales et théoriques nécessaires à la mise en œuvre d'une piscine en bloc polystyrène. Elle ne développe donc pas toutes les techniques nécessaires pour réaliser une piscine dans sa globalité: équipements et installations électriques, réseau hydraulique, système de filtration, chauffage.

Les instructions de ce manuel ne se substituent en aucune manière au respect des Directives

Techniques Piscine (DTP) éditées par la FPP qui définissent les Règles de l'Art de la construction de piscine. A lire attentivement et à conserver pour consultation ultérieure.

5.3. Le "bloc de hauteur 15cm"

5.4. Le "bloc coupé" 6. Nomenclatures 6.1. KitN°1 : Ossature piscine 6.2. Escalier d'angle 10.2. Réalisation du radier. 10.3. Descriptif en coupe du radier.. 10.4. Câlage de la bonde de fond... 10.5. Coulage du radier - épaisseur de 15cm 11. Montage de la structure

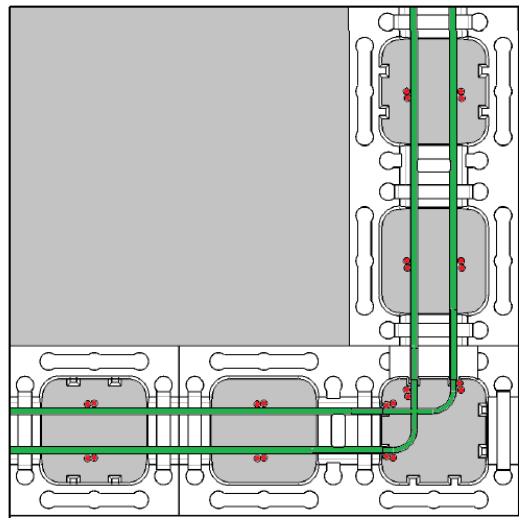

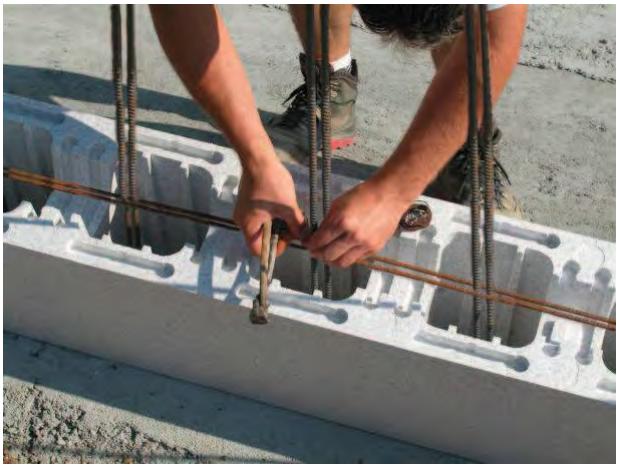

11.5. Ferraillage du 1° rang.

116. Assemblage des blocs. 117. Ferrailage du dernier rang Installation des pièces à sceller Coulage des murs Pose du profile d'accrochage Pose des nez de marche Pose de la protection externe (non fournie). Fondations pour plage Opération pendant le séchage du béton Finition de l'ossature de la piscine 19.1. Pose de la protection interne « feutre » 19.2. Local technique 19.3. Mise en place du revêtement d'étanchéité (Liner) 19.4. Mise en eau du circuit d'eau 19.5. Remplissage du bassin et découpe du liner Remblaiement 20.1. Choix des matériaux. 20.2. Mise en œuvre 20.3. Commentaires … Margelles et plages. Mise en service et conseils d'utilisation 22.1. Fonctionnement du filtre et de la vanne 22.2. Durée de fonctionnement de la filtration 22.3. Lavage du pré-filtre & du filtre. L'utilisation et l'entretien 23.1. Mise en hivernage du bassin. 23.2. Traitement de l'eau 23.3. L'hygiène. La garantie 24.1. Bloc 24.2. Accessoires ee NE JOUEZ PAS AVEC LA SÉCURITÉ ! 11... 46

STRUCTURE 3 2022/01 - Indice de révision : D - Code : 37030

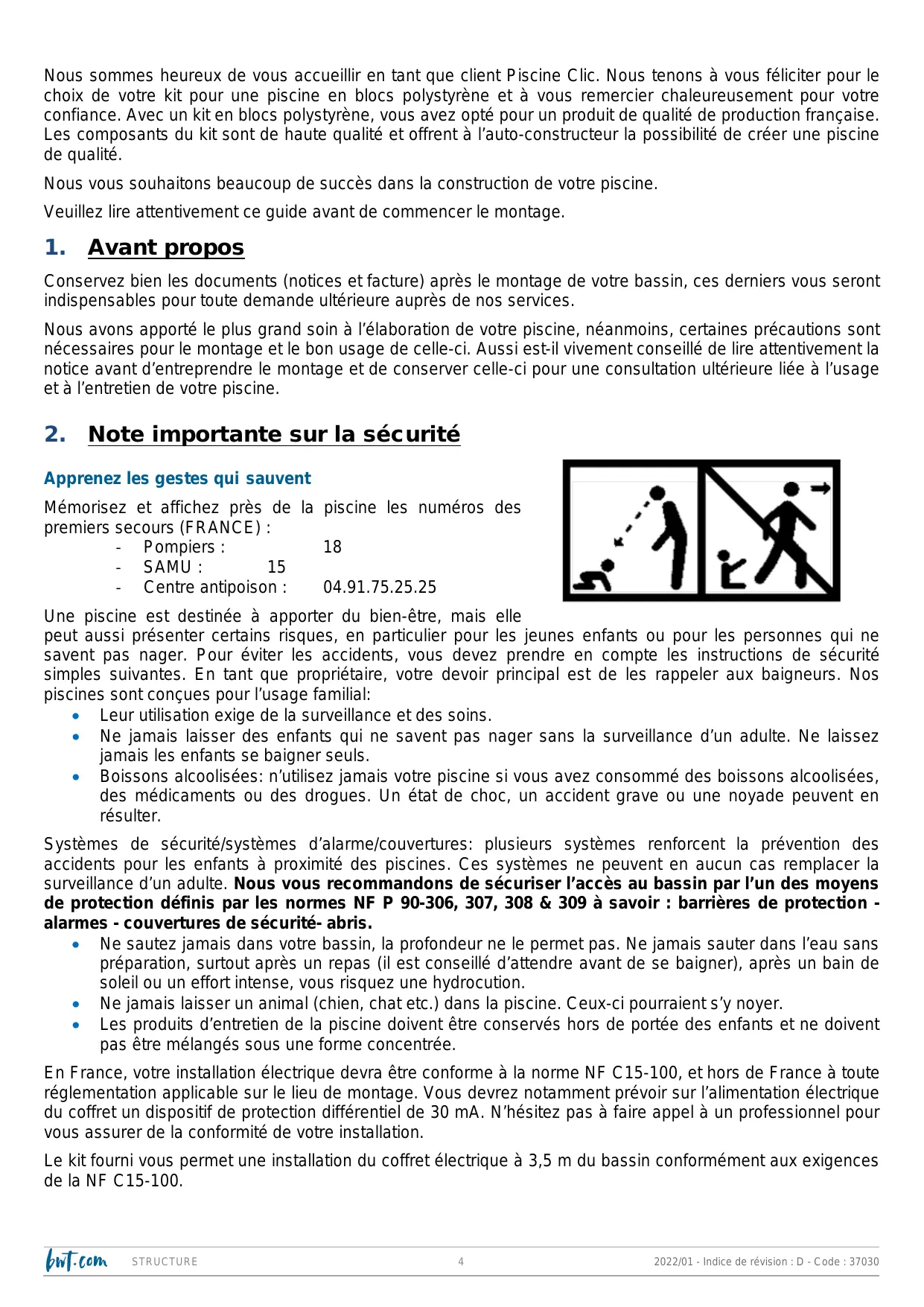

Nous sommes heureux de vous accueillir en tant que client Piscine Clic. Nous tenons à vous féliciter pour le choix de votre kit pour une piscine en blocs polystyrène et à vous remercier chaleureusement pour votre confiance. Avec un kit en blocs polystyrène, vous avez opté pour un produit de qualité de production française.

Les composants du kit sont de haute qualité et offrent à l'auto-constructeur la possibilité de créer une piscine de qualité.

Nous vous souhaitons beaucoup de succès dans la construction de votre piscine.

Veuillez lire attentivement ce guide avant de commencer le montage.

Conservez bien les documents (notices et facture) après le montage de votre bassin, ces derniers vous seront indispensables pour toute demande ultérieure auprès de nos services.

2. Note importante sur la sécurité

Apprenez les gestes qui sauvent

Mémorisez et affichez près de la piscine les numéros des premiers secours (FRANCE) :

+ Boissons alcoolisées: n'utilisez jamais votre piscine si vous avez consommé des boissons alcoolisées, des médicaments ou des drogues. Un état de choc, un accident grave ou une noyade peuvent en résulter.

Systèmes de sécurité/systèmes d'alarme/couvertures: plusieurs systèmes renforcent la prévention des accidents pour les enfants à proximité des piscines. Ces systèmes ne peuvent en aucun cas remplacer la surveillance d'un adulte. Nous vous recommandons de sécuriser l'accès au bassin par l’un des moyens de protection définis par les normes NF P 90-306, 307, 308 & 309 à savoir : barrières de protection - alarmes - couvertures de sécurité- abris.

+ Ne sautez jamais dans votre bassin, là profondeur ne le permet pas. Ne jamais sauter dans l’eau sans préparation, surtout après un repas (il est conseillé d'attendre avant de se baigner), après un bain de soleil ou un effort intense, vous risquez une hydrocution.

+ Ne jamais laisser un animal (chien, chat etc.) dans la piscine. Ceux-ci pourraient s'y noyer.

+ Les produits d'entretien de la piscine doivent être conservés hors de portée des enfants et ne doivent pas être mélangés sous une forme concentrée.

En France, votre installation électrique devra être conforme à la norme NF C15-100, et hors de France à toute réglementation applicable sur le lieu de montage. Vous devrez notamment prévoir sur l'alimentation électrique du coffret un dispositif de protection différentiel de 30 mA. N'hésitez pas à faire appel à un professionnel pour vous assurer de la conformité de votre installation.

Le kit fourni vous permet une installation du coffret électrique à 3,5 m du bassin conformément aux exigences de la NF C15-100.

but:com STRUCTURE 2022/01 - Indice de révision : D - Code : 37030

Le coulage de la dalle

Le montage de la structure en blocs polystyrène

Le coulage de la structure

La pose de l'étanchéité

3.2. Outillage nécessaire

Outillage nécessaire

Montage des blocs 2 2 jours Coulage de la structure (selon le matériel utilisé) 2 1 jour Séchage de la structure avant mise en eau 21 jours Local technique 1 1 jour Pose du liner et mise en eau (selon le matériel utilisé) 1 1 jour

but:com STRUCTURE 5 2022/01 - Indice de révision : D - Code : 37030

L'étanchéité de la piscine est assurée par une enveloppe élastoplastique type liner. Enfin, il bénéficie d'un Avis Technique N° 16/17-754 délivré par le CSTB.

4.2. Domaine d'emploi accepté

Réalisation de gros œuvre de piscines privatives enterrées, de dimensions 6 x 3 m ou 8 x 4 m en longueur et en largeur et 1,5 m en hauteur de paroi, hors de toute nappe phréatique dans la hauteur de la piscine. Le fond sera plat.

En phase provisoire, la stabilité des blocs peut être normalement assurée moyennant le respect des dispositions techniques de cette notice.

La résistance des blocs à la pression du béton lors de la mise en œuvre est assurée par leur forme alvéolaire.

4.4. Etanchéité des parois

Les parois extérieures ne sont pas réputées étanches mais drainées. L'étanchéité intérieure est assurée par une enveloppe élastoplastique de type liner .

but:com STRUCTURE 6 2022/01 - Indice de révision : D - Code : 37030

Sur les tranches d'extrémité, en partie haute et basse, des gorges intérieures permettent la mise en place de clavettes d'arrêt semi-circulaires, en polystyrène, de façon à transformer l'élément courant en extrémité de mur.

Ce module a une longueur de 50 cm, une largeur de 25 cm et une hauteur de 27 cm. Il présente les mêmes particularités que le "BLOC 150": 2 parois verticales de

4,5 cm d'épaisseur reliées par des entretoises.

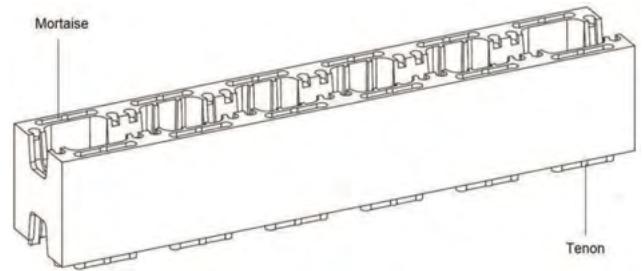

Les faces inférieures et supérieures présentent un profil à tenons et mortaises permettant l'emboîtement et le blocage des éléments superposés et juxtaposés.

Sur les tranches d'extrémité, en partie haute et basse, des gorges intérieures permettent la mise en place de clavettes d'arrêt semi-circulaires, en polystyrène, de façon à transformer l'élément courant en extrémité de mur.

5.3. Le “bloc de hauteur 15cm"

Ce module a une longueur de 150 cm ou 50 cm, une largeur de 25 cm et une hauteur de 15 cm. Il comporte plusieurs parois verticales de 4,5 cm d'épaisseur reliées par des entretoises.

La face supérieure présente, comme pour le "BLOC 150", des mortaises permettant l'emboîtement et le blocage des éléments superposés et juxtaposés. Mais, à la différence du "BLOC 150", la face inférieure ne présente pas de profil à tenons.

De même, sur les tranches d'extrémité, si la partie haute présente des gorges intérieures permettant la mise en place de clavettes d'arrêt semi-circulaires, ce n'est pas le cas pour la partie basse.

Le bloc de 15cm permet notamment la construction de structure à fond plat d'une hauteur de 1.50 m (5 blocs hauteur 27 cm +1 bloc hauteur 15 cm).

5.4. Le "bloc coupé"

La face supérieure présente, comme pour le "BLOC 50", des mortaises permettant l'emboîtement et le blocage des éléments superposés et juxtaposés. De même, sur les tranches d'extrémité, si la partie haute présente des gorges intérieures permettent la mise en place de clavettes d'arrêt semi-circulaires, ce n'est pas le cas pour la partie basse.

but:com STRUCTURE 2022/01 - Indice de révision : D - Code : 37030

44006088 projecteurs LED blanche, 12V, 1 1 en ; 1 1 Pour le branchement du

45000000 | Boîtier de connexion, blanc projecteur

37030 Notice 1 1 BPS C25/30/XC1 3,9 5,7 Pour le radier de 15 cm BPS C25/30/XF1 3,4 4,7 Pour le mur du bassin BPS C25/30/XF1 0,5 0,5 Pour l'escalier d'angle BPS C25/30/XF1 1,2 1,6 Pour l'escalier droit sur largeur

Quantité de ferraillage

Quantité Quantité Commentaires

Vous pouvez réduire l'apport de saleté dans votre piscine et les frais de nettoyage qui y sont liés si vous choisissez un emplacement où les arbres feuillus ou les arbustes ne sont pas adjacents.

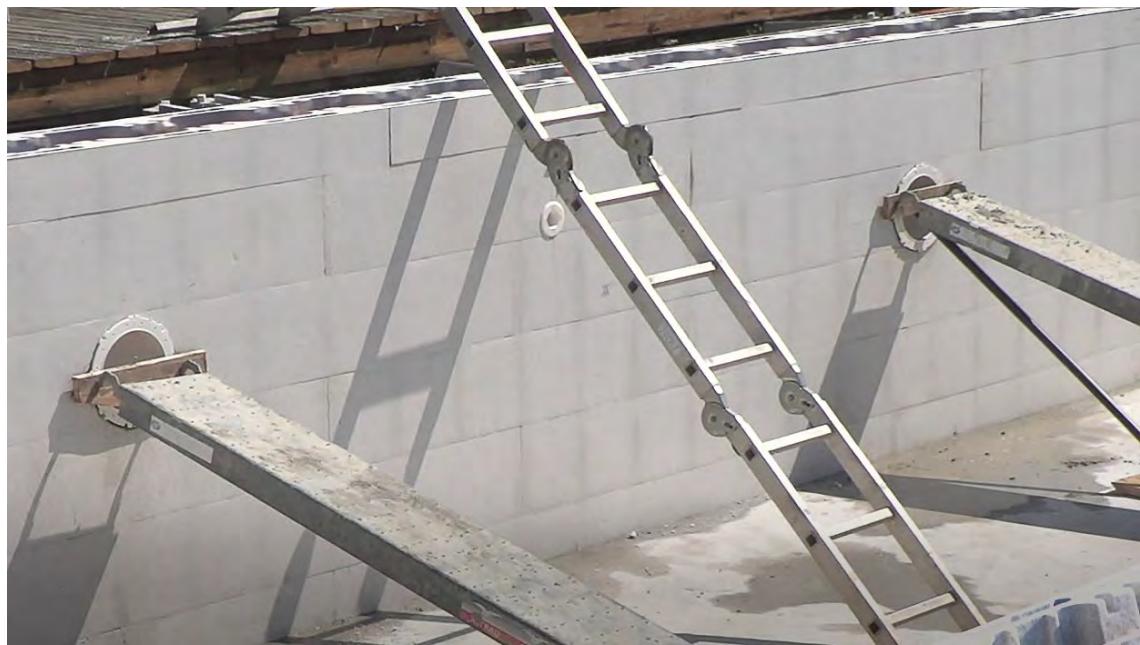

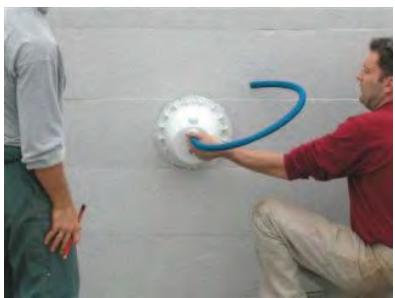

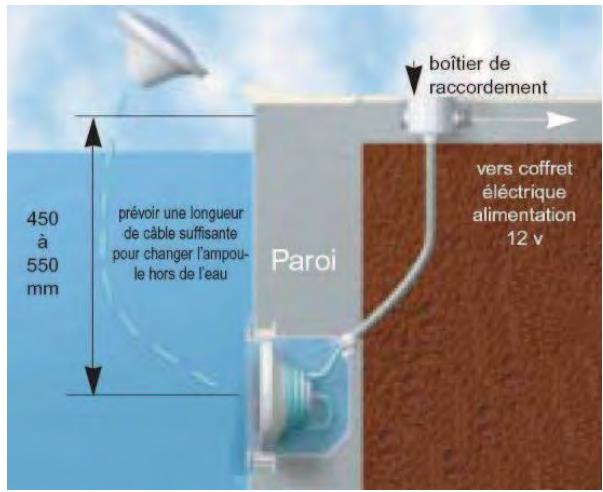

Le projecteur de la piscine doit être positionné du côté à la terrasse pour éviter tout éblouissement.

Une fois le site clarifié, le sol doit être examiné pour déterminer s'il est approprié comme terrain à bâtir.

L'installation du bassin sera réalisée sur un terrain homogène, dont le taux de travail est supérieur à 0,4 bars et dont l'assise est saine et propre.

Dans le cas de sol hétérogène, il sera nécessaire de prévoir une étude de sol.

En cas de présence de nappe phréatique, il sera nécessaire de prévoir tous les dispositifs nécessaires au maintien de la nappe sous le radier pendant la phase de montage du bassin. En phase d'utilisation, le puit de décompression doit être suffisant pour que le niveau de la nappe phréatique ne dépasse pas le niveau bas du radier.

De plus, ce puit doit pouvoir être utilisé pour la vidange du bassin si nécessaire.

La structure en blocs étant auto stable (sans jambes de force ni renforts), la dalle de fond qui supportera la structure requiert au minimum 50 cm de plus que les dimensions intérieures du bassin. Soit, la largeur de 2 rangées de blocs : 2 x 25 cm =50 cm.

Un rebord de 15 cm peut être réalisé afin que le mur ne soit pas à l'aplomb de la dalle pour faire reposer les tuyaux du système de filtration: 2x15 cm = 30 cm.

Les dimensions du trou à creuser doivent être définies en conséquence, selon que l'on souhaite ou non coffrer la dalle.

Dalle en béton : 15 cm + Hauteur de la piscine : 150 cm + Margelle : 3-5 cm

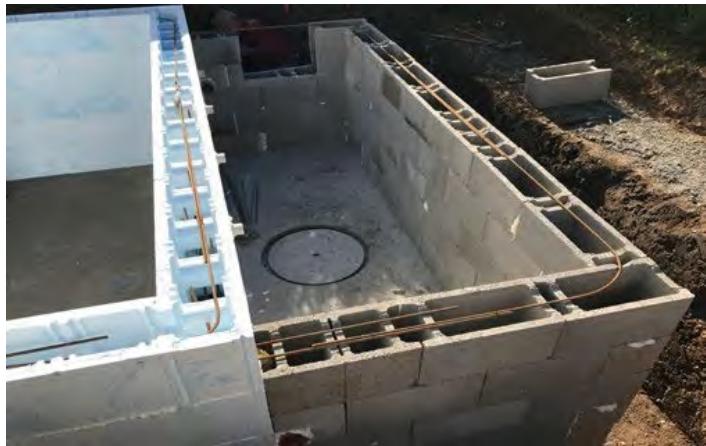

Le local technique ne doit en aucun cas être fermé à l'air, car la formation de condensation peut endommager là pompe. De même, l'eau qui coule sur les pièces électriques peut causer des dommages. En outre, le local technique doit être prévu avec un écoulement afin de pouvoir évacuer l'eau pénétrante ou l'eau de rinçage.

Afin de maintenir le local à sec, il convient d'installer un tuyau d'aération et de ventilation pour permettre l'échange d'air.

La taille du local technique doit être choisie de telle sorte

à ce que les travaux d'entretien de la pompe et du filtre puissent être effectués sans problème (au moins 2 x 2 m; optimal: 2 m x largeur du bassin). La profondeur du local est ajustée à la taille de l'utilisateur pour que celui- ci puisse se déplacer en position verticale à l'intérieur. Le local peut être plus profond que le bassin. Si possible, placez le local technique côté skimmers. L'accès aux skimmers est alors plus facile et la tuyauterie d'aspiration plus courte.

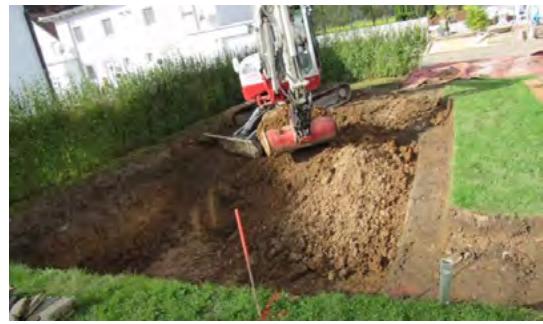

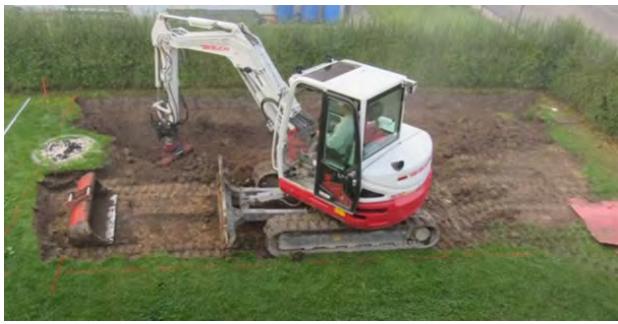

Un terrassement est effectué en respectant les règles générales de talutage.

En cas de remblaiement, les matériaux constitutifs du remblai sont de type grave 0/150. Le remblai est réalisé manuellement, par couche de 20 cm compactées.

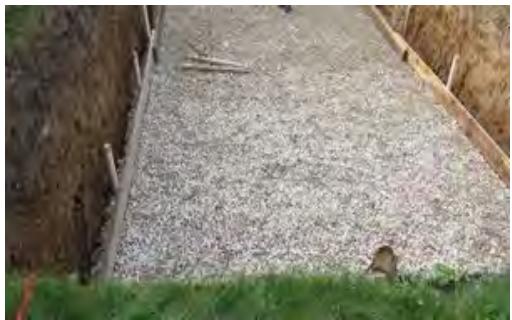

9.1. Réalisation du hérisson

Il est confectionné en granulats de 0/31,5 sur une épaisseur de 15 cm répartis uniformément sur toute la surface du fond de fouille.

Cette couche va servir de support à la dalle.

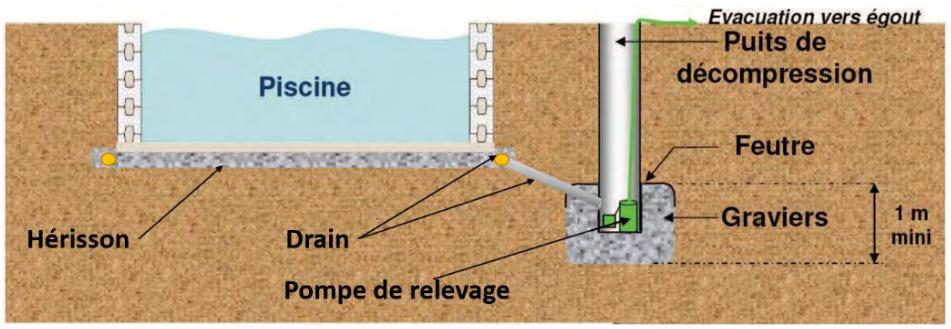

En cas de présence d'eau dans les couches du terrain, il est impératif d'envisager le drainage et l'évacuation de ces eaux souterraines afin d'éviter qu'elles ne poussent le bassin de la piscine vers le haut et ne fragilisent la stabilité de la structure de la piscine.

Après une période de sécheresse, il se peut que l'eau n'apparaisse pas en fond de fouille lors du terrassement. Après une période de pluie, || est important de vérifier si le niveau d'eau dans le sol peut s'élever à l'emplacement choisi pour réaliser la piscine.

but:com STRUCTURE 15 2022/01 - Indice de révision : D - Code : 37030

Le fond de ce regard est de niveau -0,50 par rapport au terrassement.

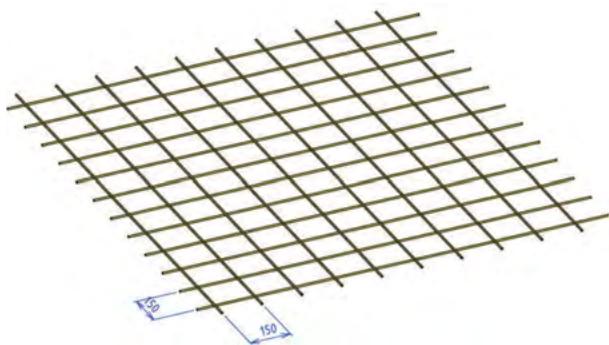

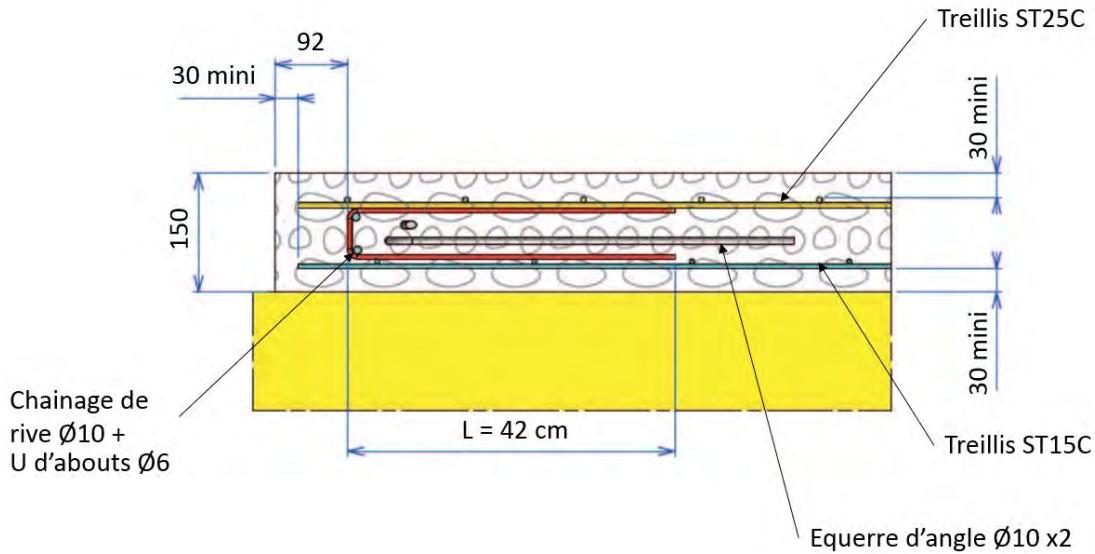

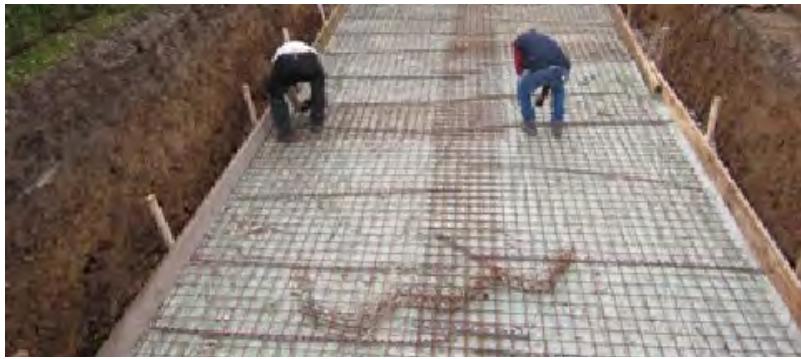

10.1. Matériel à prévoir

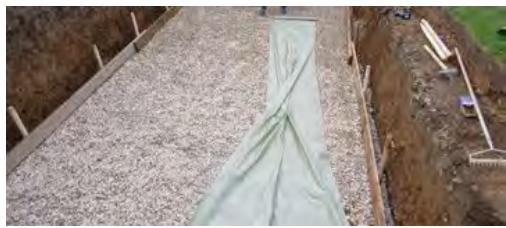

Dans le cas d'un béton liquide, il est

réconisé de mettre un polyane au-

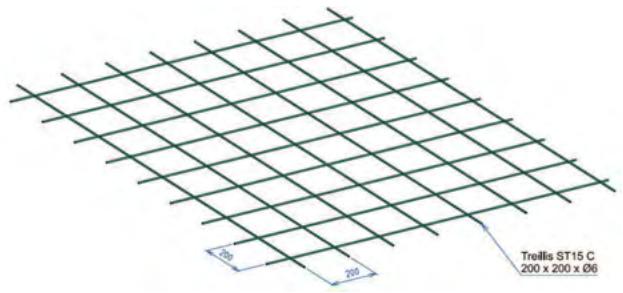

ST15C 200x200x96 Paesus du gravier. poy 2400x4000 Masse totale du ST15C| 63,9 kg 107 kg ST25C 150x150x97 2 à 2400x6000 Masse totale du ST25C| 116 Kg 232 kg Chainage de rive 910 8 11 +U d'abouts 96 Prenez soin de découper le treillis autour de la bonde de fond.

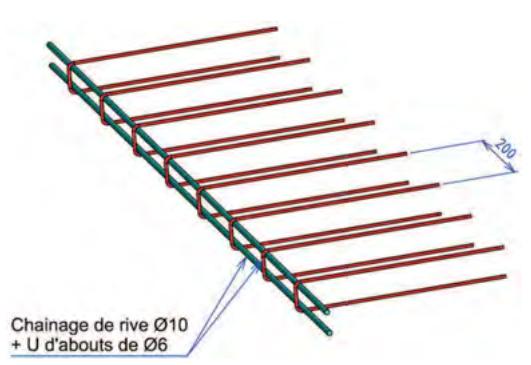

Chainage de rive 210 + U d'abouts de 26 être ensuite raccordé sans problème au réseau hydraulique une fois la dalle coulée.

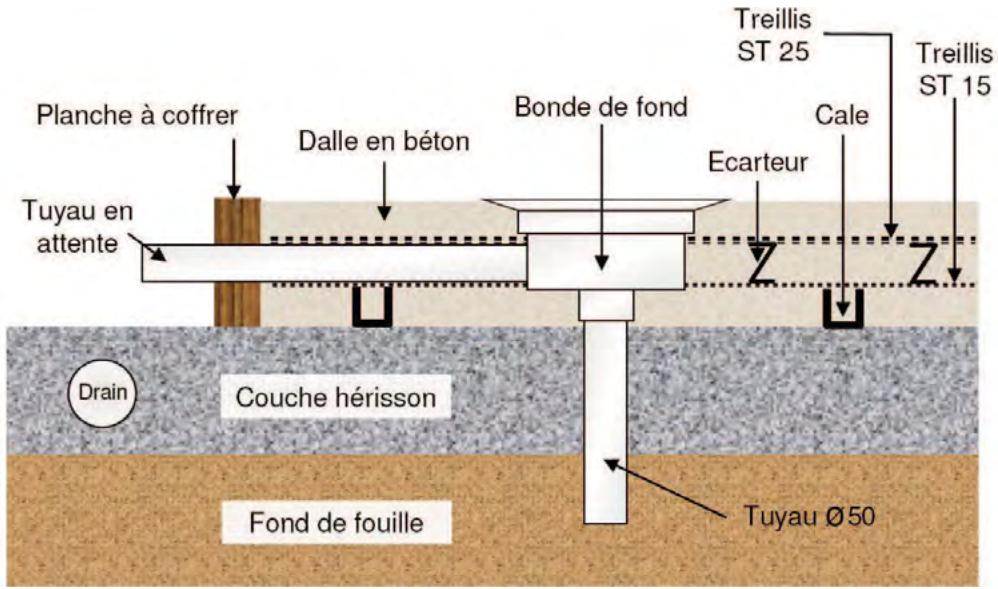

Insérez un segment de tube PVC 9 50 dans l'empreinte obstruée qui est sous la bonde de fond. Ce tube vous permettra de la planter dans le sol.

Protégez la bonde de fond et son pourtour avec de l'adhésif.

Passez le tuyau en attente à travers le coffrage. Si vous le faites passer sous celui-ci, protégez-le des cailloux du hérisson en le passant, par exemple, dans

Au milieu de la largeur et à un ST 25 Je

mètr u mur coté skimmers, ST 15 e d N e S Planche à coffrer Bonde de fond Cale

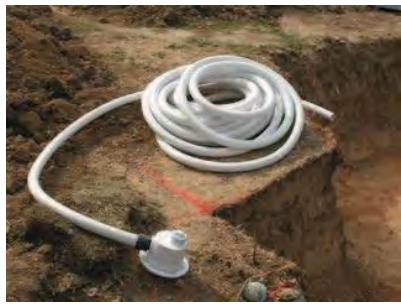

positionnez la bonde de fond

équipée de son tuyau 250.

Une fois la dalle coulée, votre Tuyauen bonde de fond devra venir affleurer la surface de la future dalle (cf. dessin ci-contre). A l'aide d'une règle et d'un niveau à bulle, vérifiez donc qu'elle est bien de niveau par rapport à la face supérieure du coffrage. Si vous n'avez pas fait de

coffrage, il vous faudra ajuster la bonde de fond à la bonne hauteur. Fond de fouille

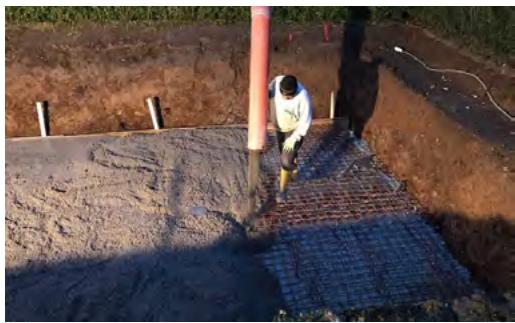

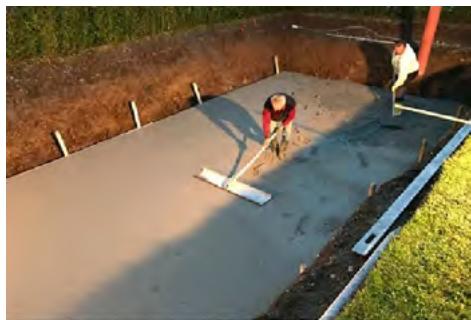

Béton du radier et béton de remplissage

Les bétons utilisés sont des bétons prêts à l'emploi (BPE) conformes à la norme NF EN 206.1, de classe

Les bétons devront avoir un dosage minimum en ciment de 350 kg/m3.

Les bétons devront avoir un rapport maximal [eau efficace / liant] équivalent d'une valeur maximale de 0,55

(bétons coulés en place). Le béton du radier devra être de consistance fluide (classe de consistance S4 - affaissement au cône d'Abrams supérieur à 160 mm) obtenue par utilisation d'un superplastifiant, et en aucun cas par ajout d'eau.

Le béton des parois devra être de classe de consistance S5 (affaissement au cône d'Abrams supérieur à 220 mm) obtenue par utilisation d'un superplastifiant, et en aucun cas par ajout d'eau.

Quantité de béton nécessaire pour une dalle de 15 cm : 3,9 m°

Ce mélange, malaxé dans des centrales spécialisées, est distribué, soit: e Par "toupie", avec tapis roulant de 9 ou 12 m. La contenance est en général de 6 ou 10m.

° Par "pompe à béton", à partir du camion malaxeur jusqu'au point de coulage. Ce procédé est très pratique car il permet d'acheminer le béton à des distances plus importantes sans être confronté à des problèmes d'accès au chantier. Il est cependant plus onéreux.

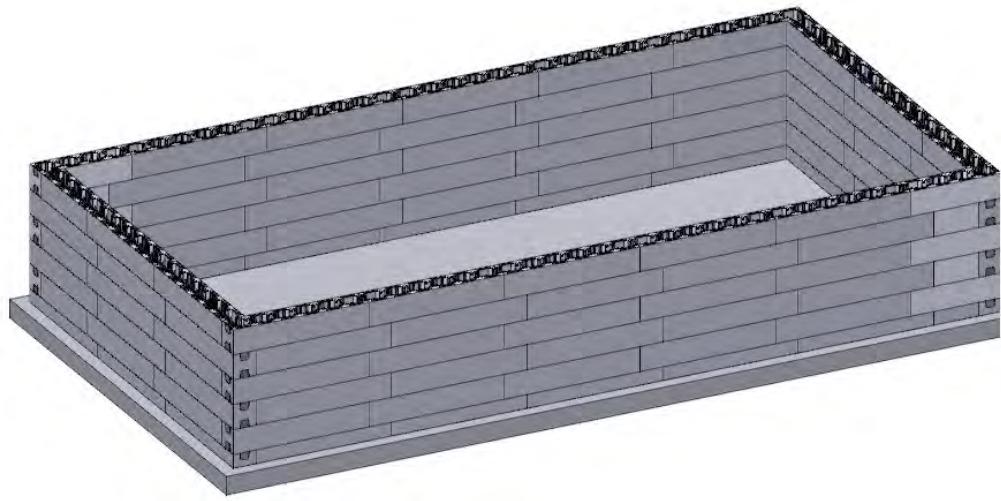

11. Montage de la structure

11.1. Bassin construit non étanche de l'extérieur vers l’intérieur

Le constructeur doit s'assurer que les niveaux d'eau ne pourront jamais atteindre le niveau du radier de la piscine (en prenant en compte la situation été/hiver). Ce mode de construction permet alors de limiter la protection des armatures à la réalisation d'une protection contre la corrosion de type SIKA MONOTOP 610

AC. Pour cela, les aciers doivent être sablés et parfaitement propres et sains. Les instructions de mise en œuvre du produit doivent alors être parfaitement suivies. Le coulage des parois doit avoir lieu dans les 24 à 48 heures.

ILest bien évidemment rappelé que la piscine ne doit pas être vidangée sans avoir préalablement fait baisser la nappe en dessous du niveau du radier.

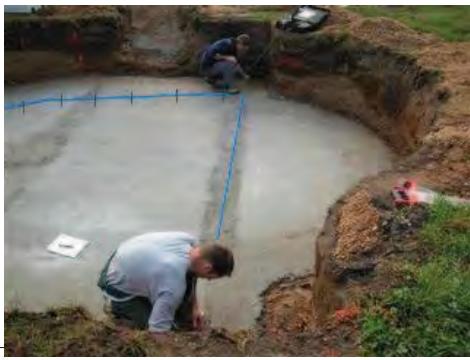

Pour faciliter la pose des blocs, il est impératif d'avoir une semelle périphérique propre, lisse et de niveau.

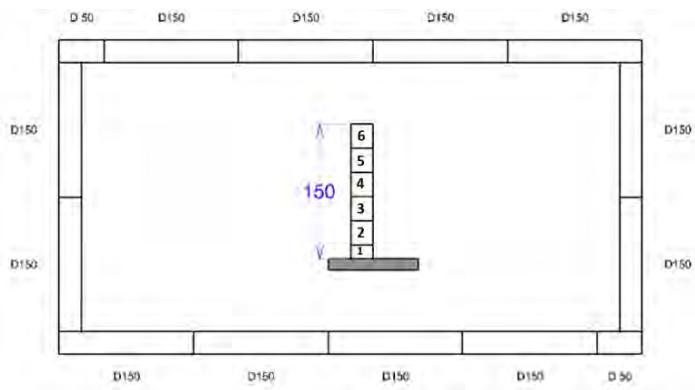

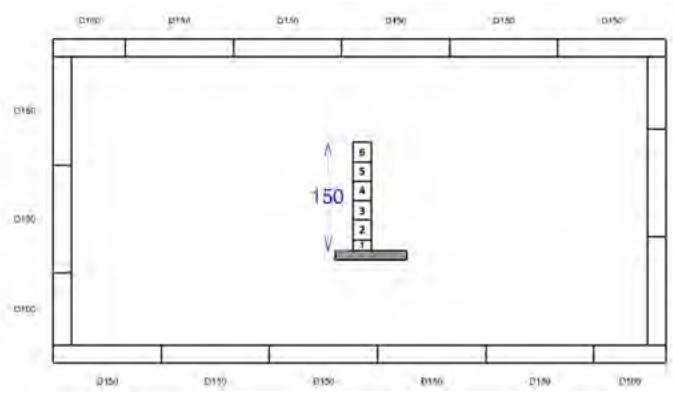

Pour la réalisation d'un bassin fond plat de 1,50 m, les blocs de la rangée du bas ont une hauteur de 15cm.

Le béton coulé dans les blocs doit être un béton BPS C25/30/XF 1. Nota bene : un béton livré par une centrale assure de la qualité nécessaire requise.

Délai entre le coulage de la dalle et la pose des blocs pour le mur est de 7 jours minimum.

but:com STRUCTURE 20 2022/01 - Indice de révision : D - Code : 37030

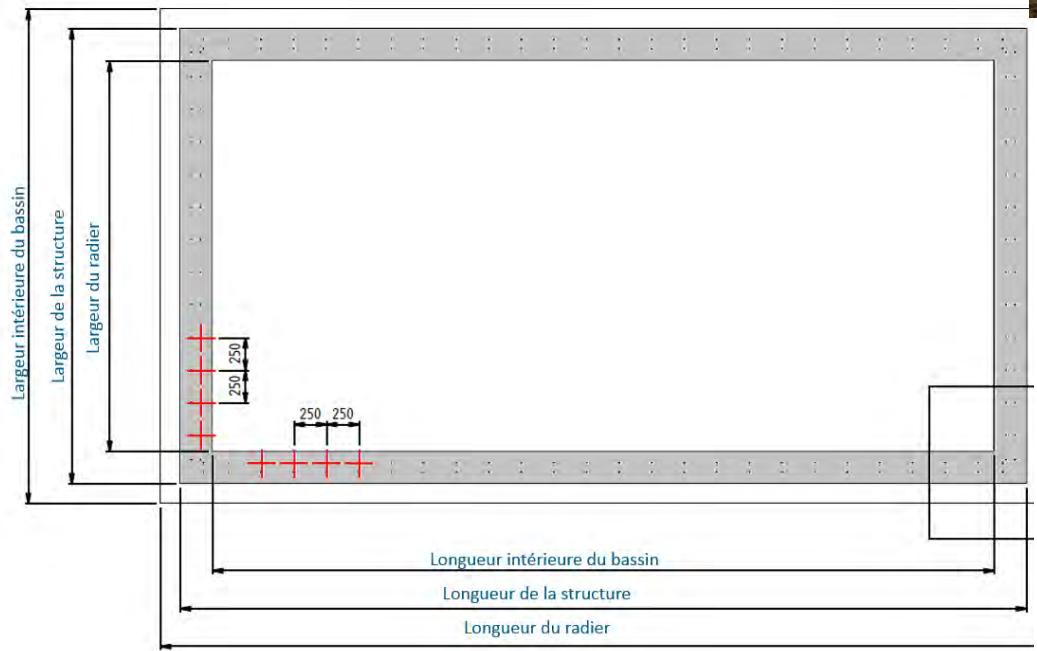

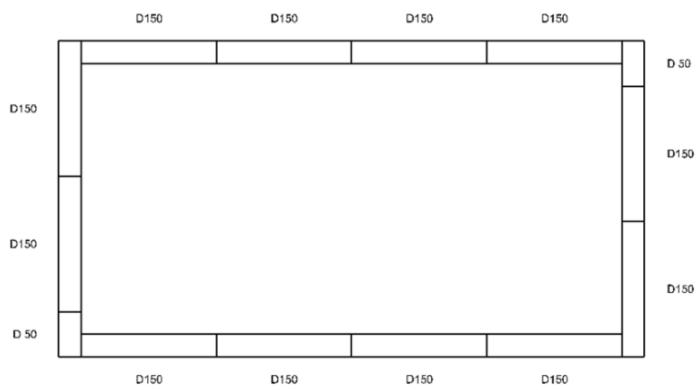

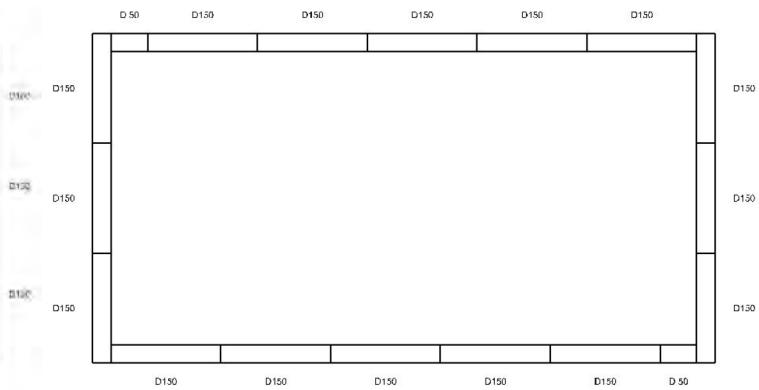

Longueur de la structure

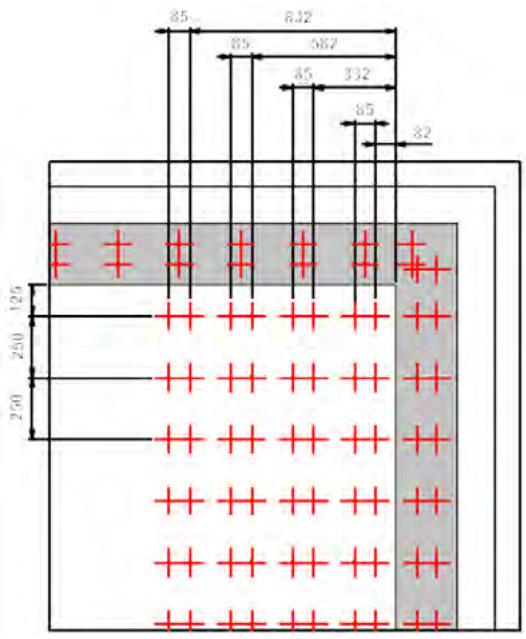

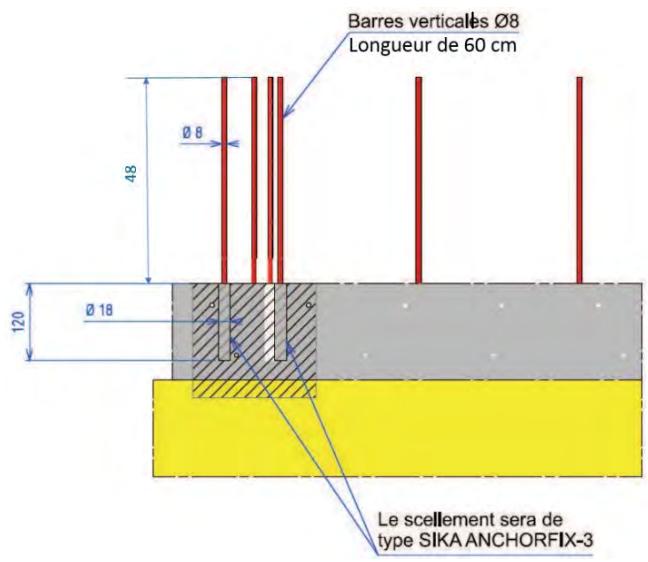

+ __ Par pression sur le pistolet, il faut injecter la résine dans le trou de forage jusqu'au 2/3 du trou.

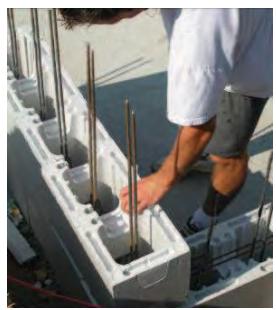

+ Engager immédiatement l'armature métallique de 160 cm de haut en lui imprimant un léger mouvement de rotation.

Le positionner et le maintenir si nécessaire avec un dispositif approprié.

La mise en place et l'ajustement de l'armature sont possibles jusqu'au début de durcissement du produit.

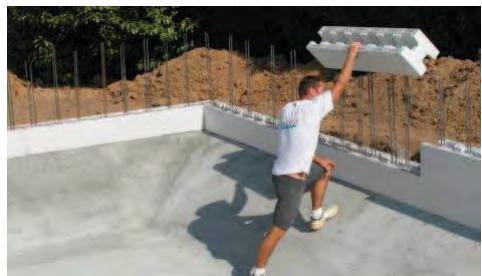

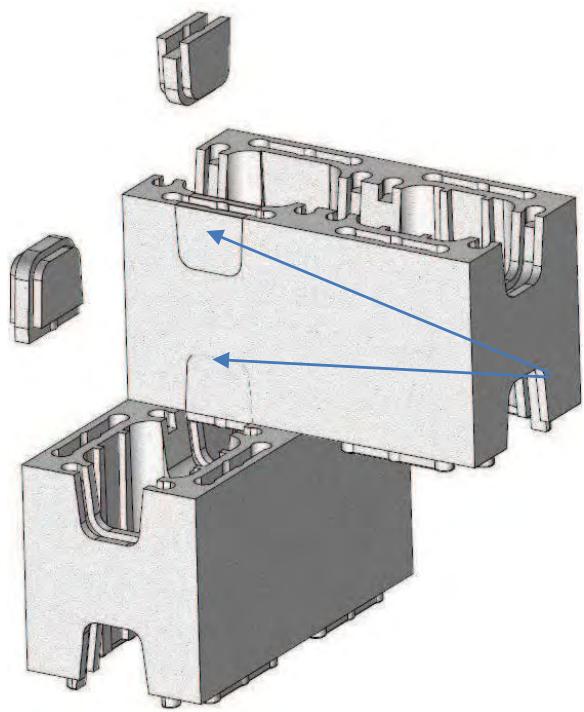

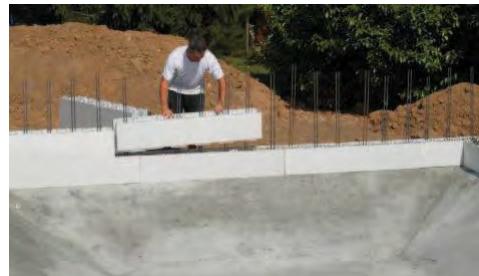

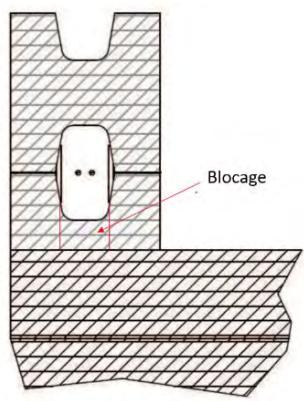

Montez provisoirement les blocs du 2eme rang pour rendre solidaires entre eux les bloc du premier rang.

but:com STRUCTURE 22

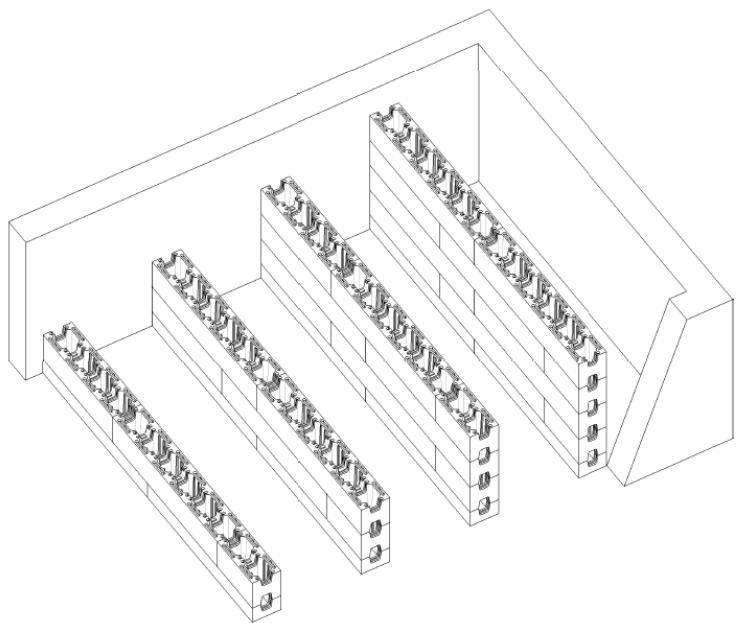

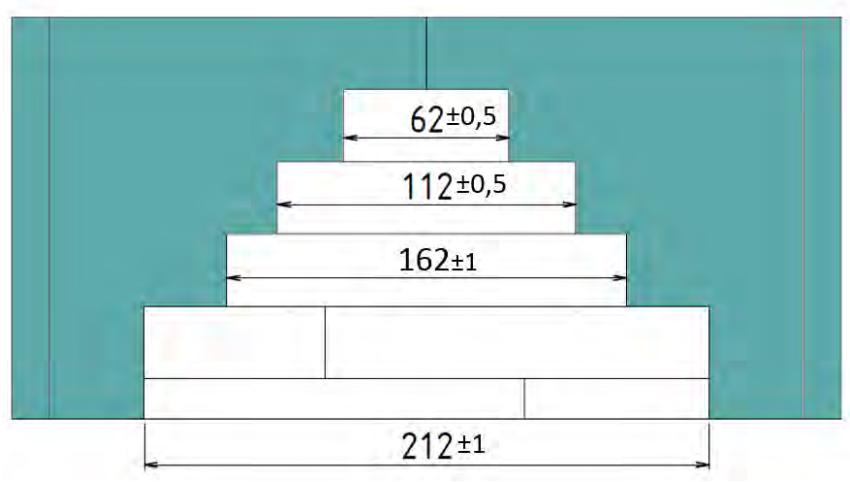

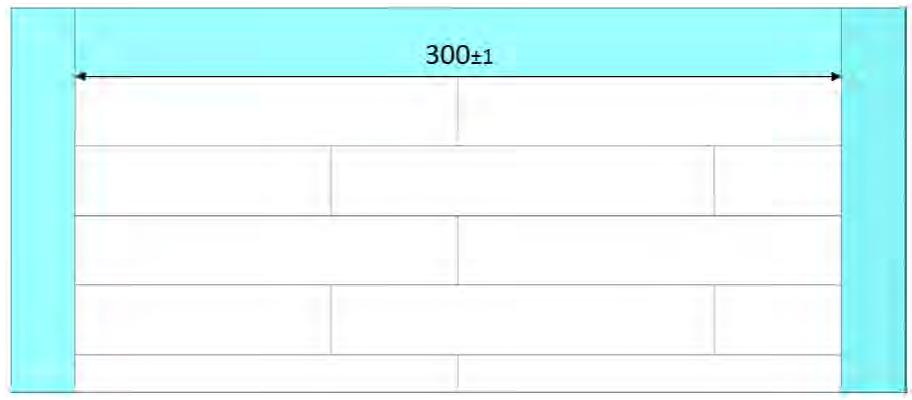

Escalier droit sur largeur en 3ml

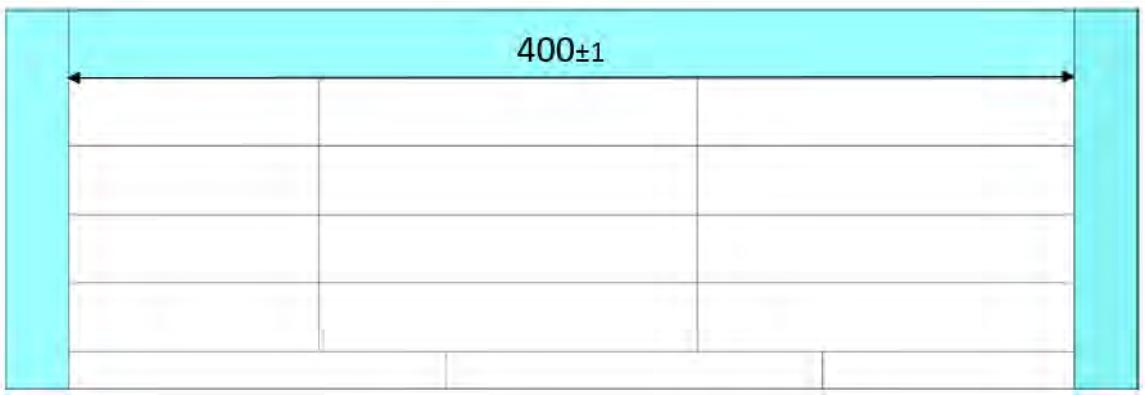

Escalier droit sur largeur en 4ml

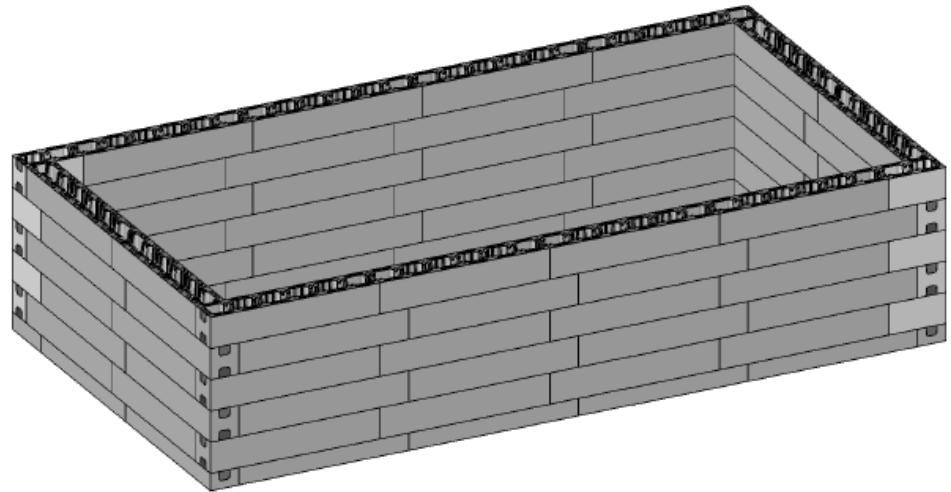

Ossature de la piscine

LETTRE MM à: 6e 1,0 mi

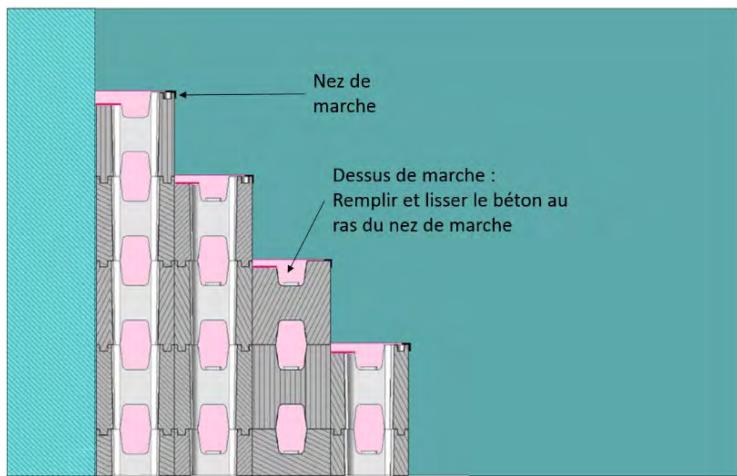

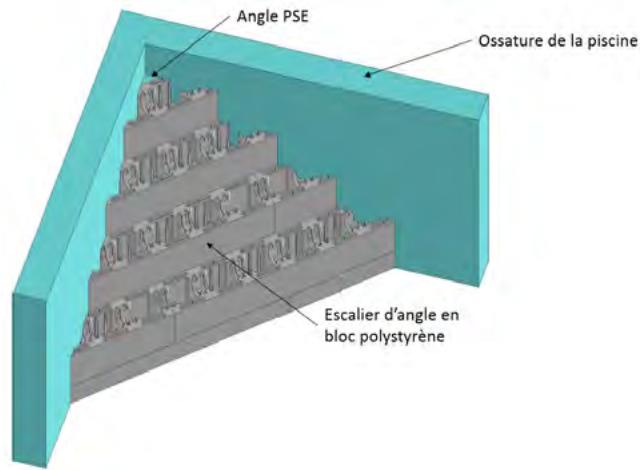

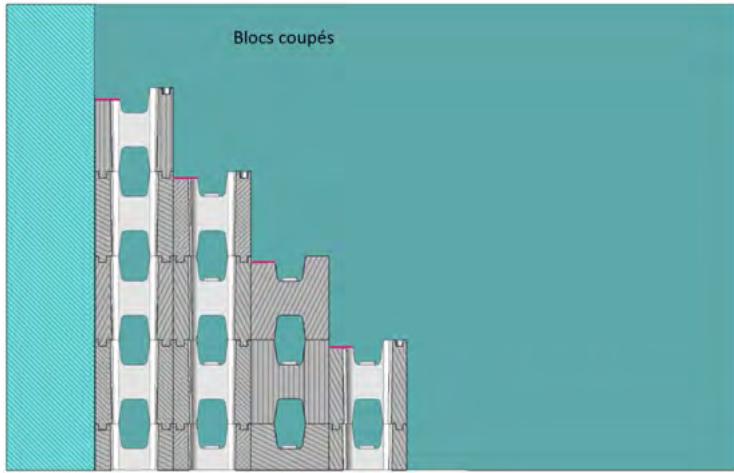

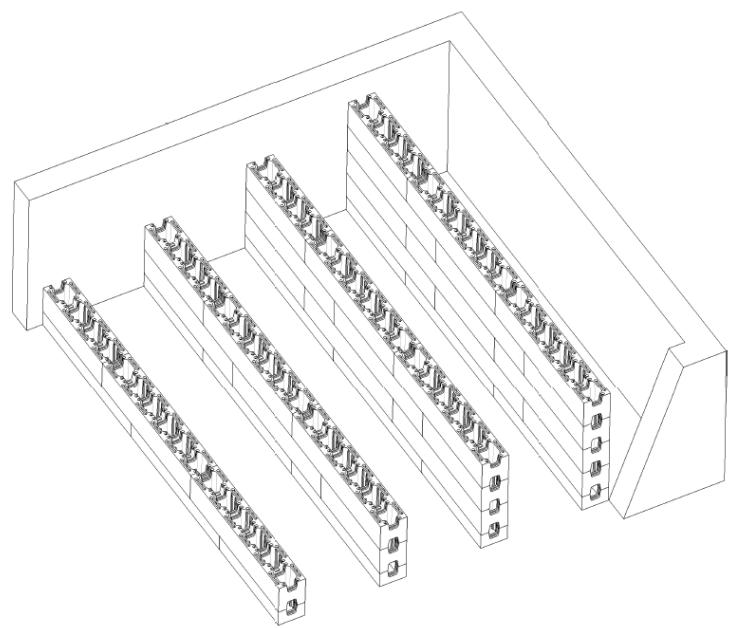

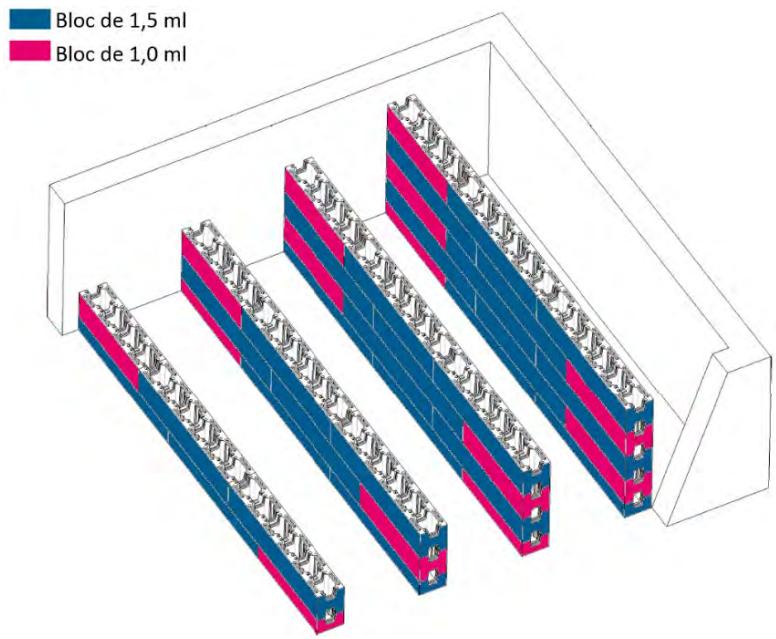

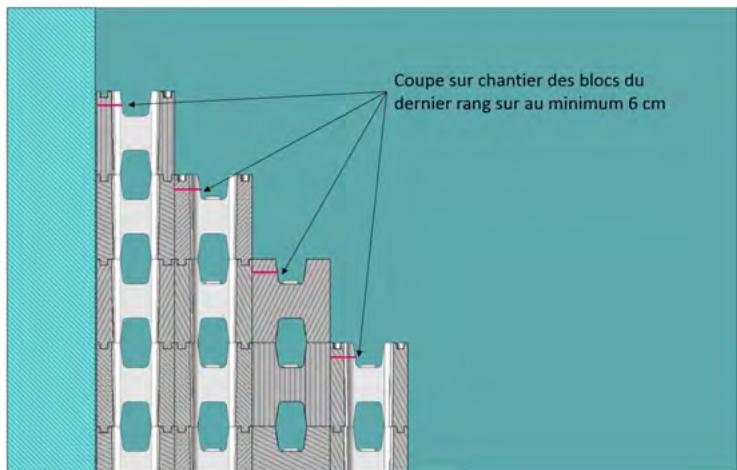

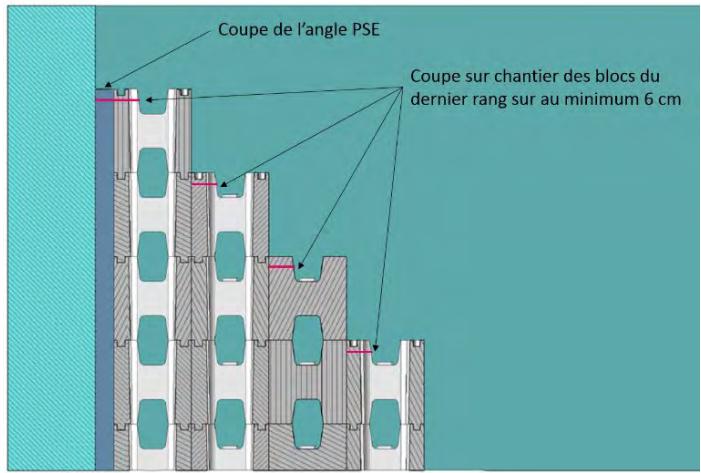

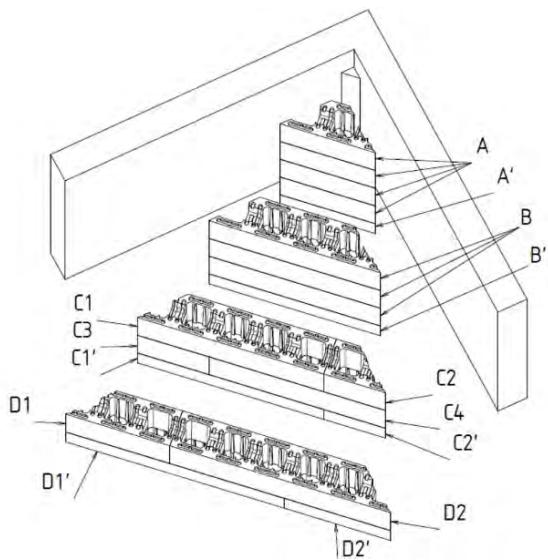

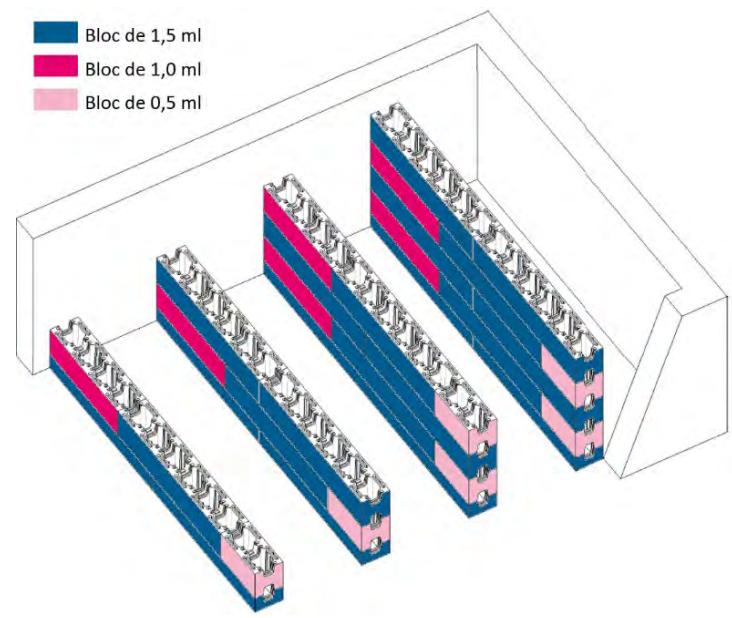

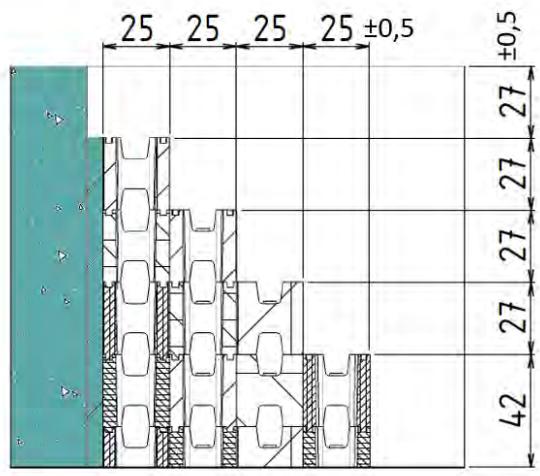

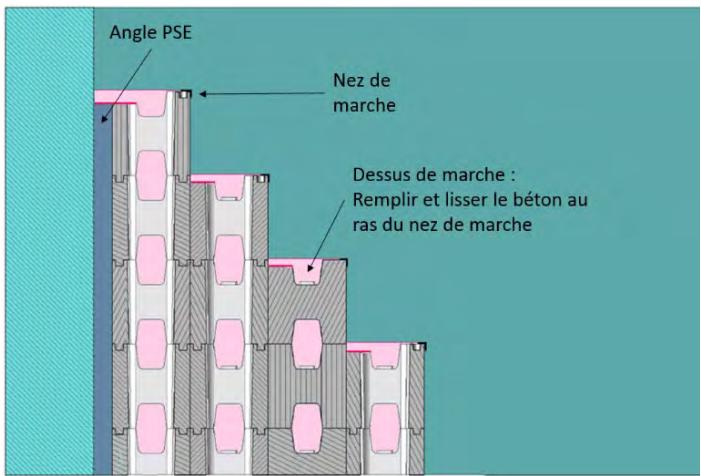

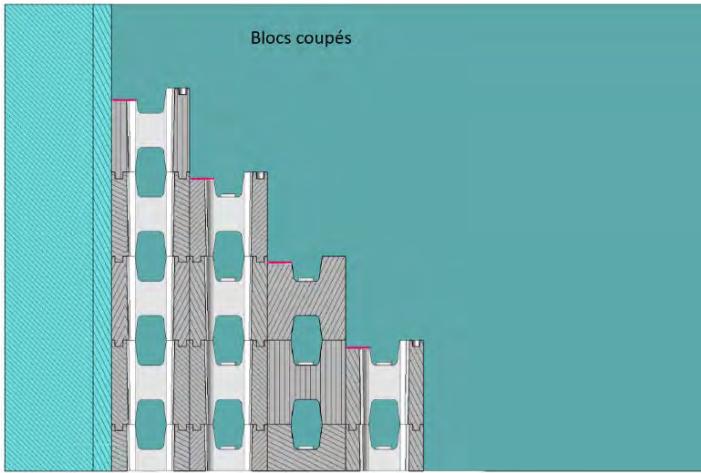

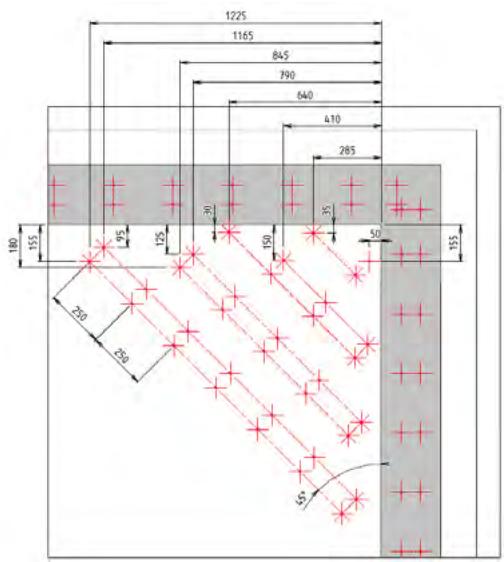

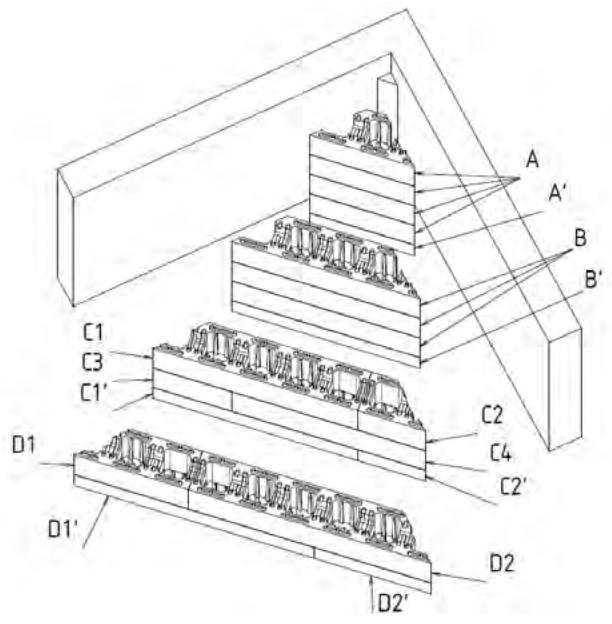

Les blocs de l'escalier sont à assembler au fur et à mesure qu'on assemble les blocs des parois de la piscine.

Volume de béton pour un escalier d'angle : 0,5 m>

Volume de béton pour un escalier droit sur largeur de 3ml : 1,2 m?

Volume de béton pour un escalier droit sur largeur de 4ml : 1,6 m?

but:com STRUCTURE 25 2022/01 - Indice de révision : D - Code : 37030

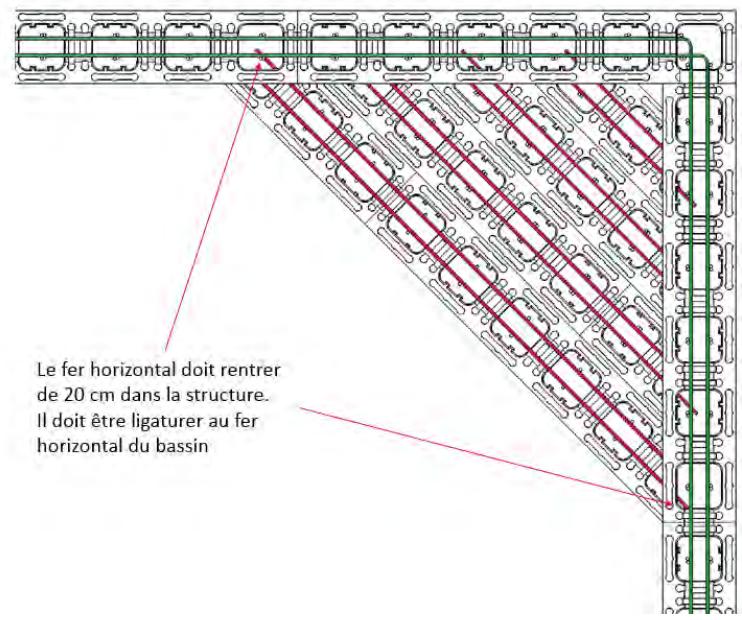

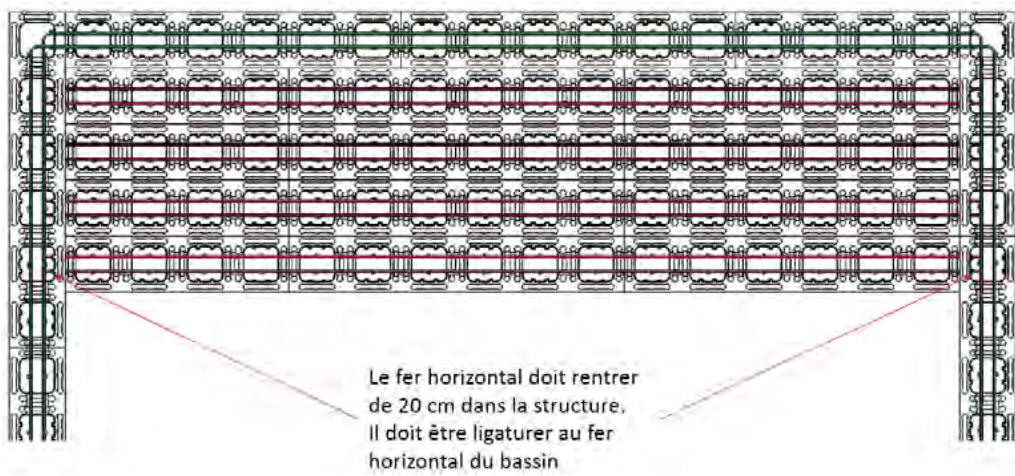

Il doit être ligaturer au fer ses horizontal du bassin

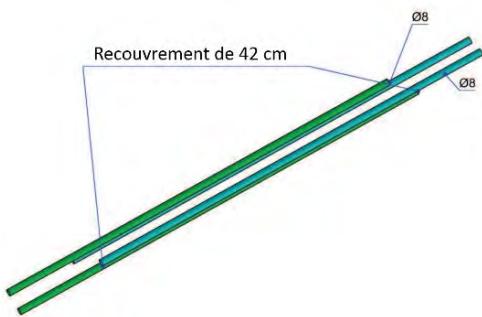

Le recouvrement des fers horizontaux doit être de 42 cm au minimum.

Les fers horizontaux de l'escalier :

+ Percer le bloc de la structure à l'emplacement du fer horizontal de l'escalier avec un foret de 9 10. + Positionner l'un des fers pour le lier au côté gauche de la structure et le deuxième fer au côté droit de la structure. + _Le fer doit rentrer de 20 cm dans la structure pour pouvoir le ligaturer aux fers horizontaux du bassin.

but:com STRUCTURE 28 2022/01 - Indice de révision : D - Code : 37030

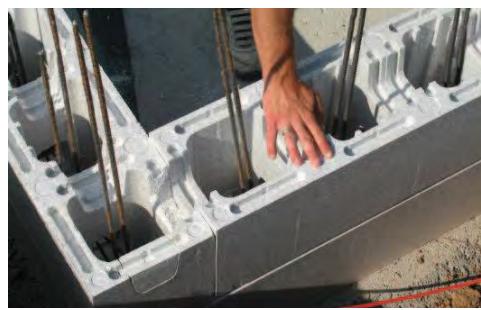

Comme précédemment, mettez en place les clavettes et effectuez les découpes dans les angles.

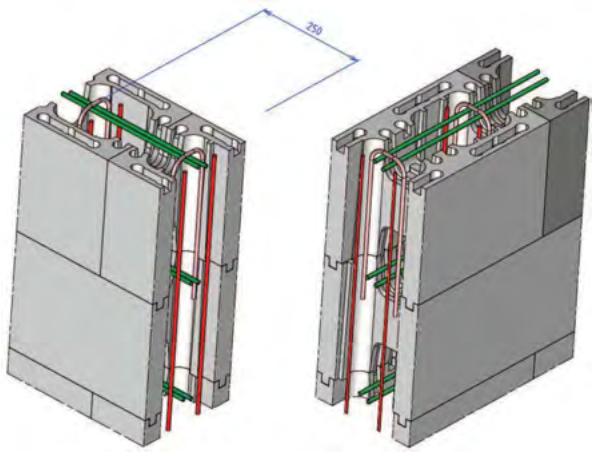

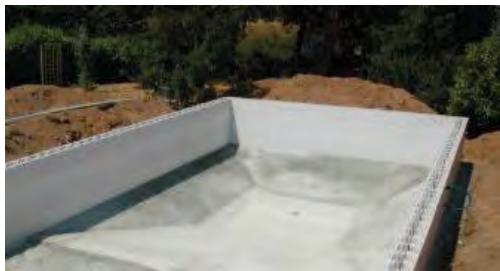

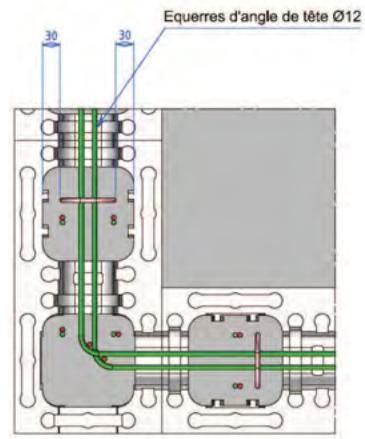

Continuez le montage de la structure jusqu'au dernier rang. Ligaturez les fers horizontaux aux fers verticaux.

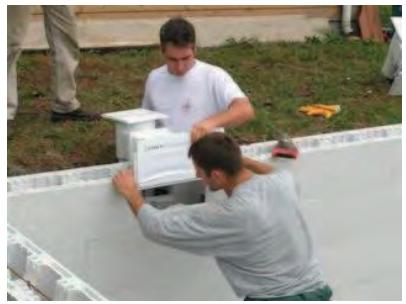

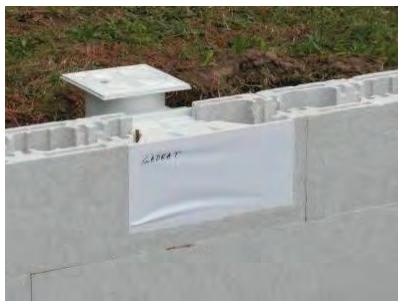

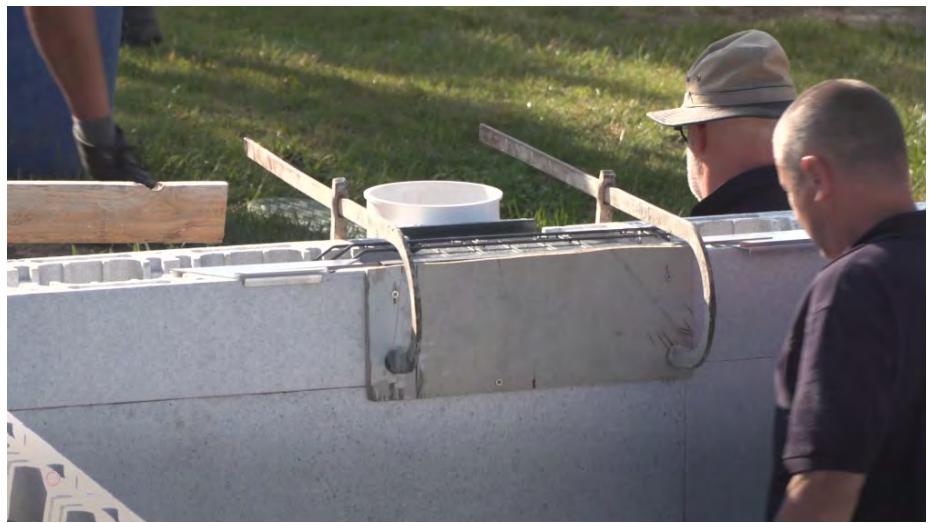

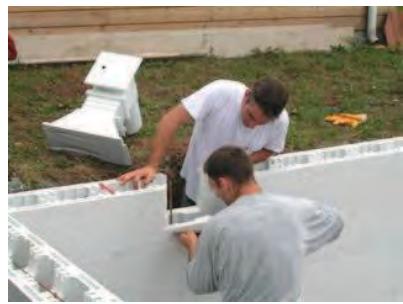

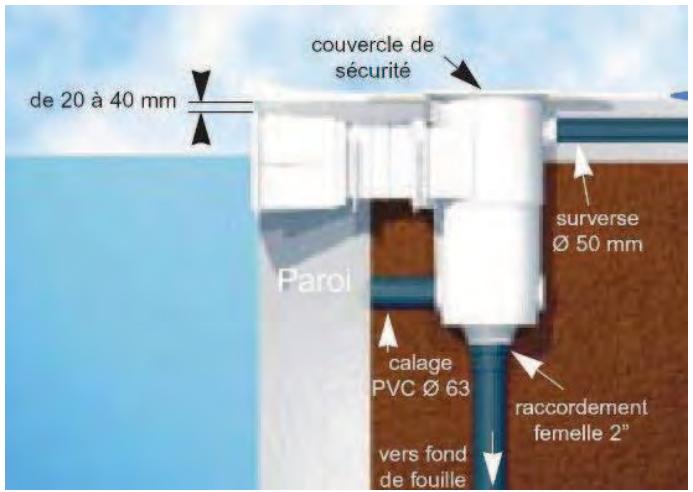

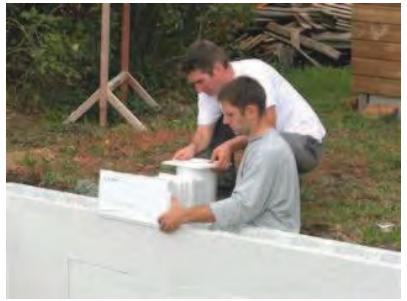

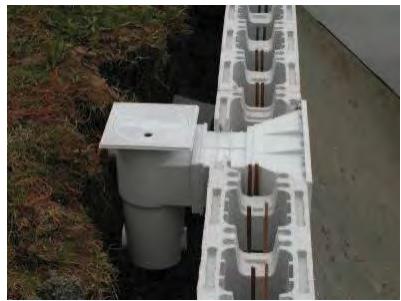

Position des skimmers L'idéal est de positionner les skimmers face au vent dominant, de préférence sur la largeur.

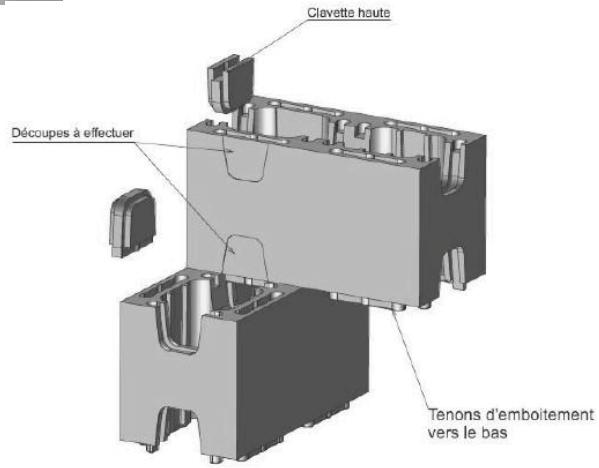

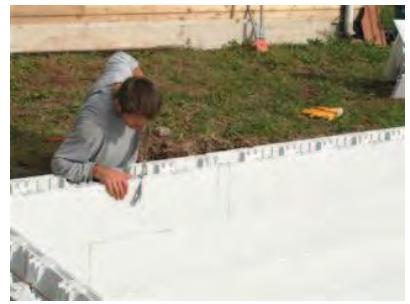

A l'aide d'une lame de scie à métaux, découpez dans les blocs les emplacements précis destinés à les recevoir.

Mettre en place un système d'étais pour assurer le maintien en position de la niche du projecteur lors du coulage des murs.

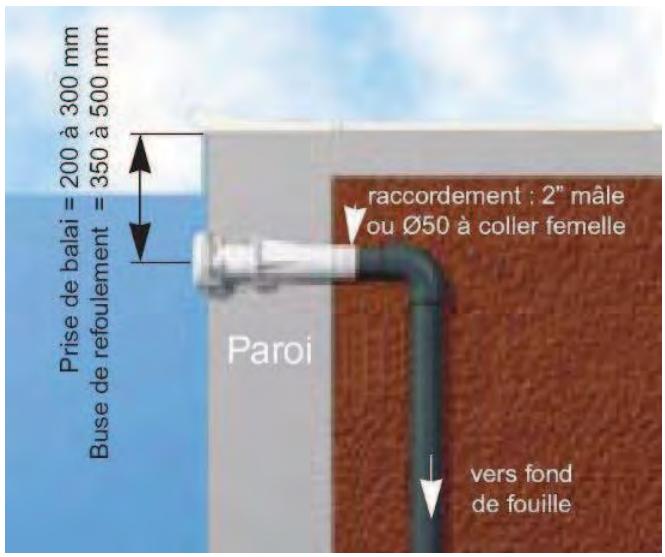

Position des refoulements et prise balai

Les refoulements sont à positionner à l'opposé des skimmers. La prise balai est à positionner au milieu de l'une des longueurs du bassin.

Protéger les pièces à sceller côté intérieur du bassin avec de l'adhésif.

COM STRUCTURE 31 2022/01 - Indice de révision : D - Code : 37030

Le béton est coulé en utilisant un outil dont le rôle est de limiter la hauteur de chute du béton et de faciliter le remplissage des parois.

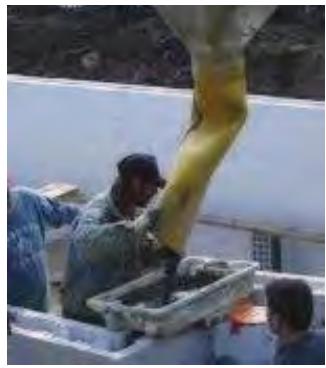

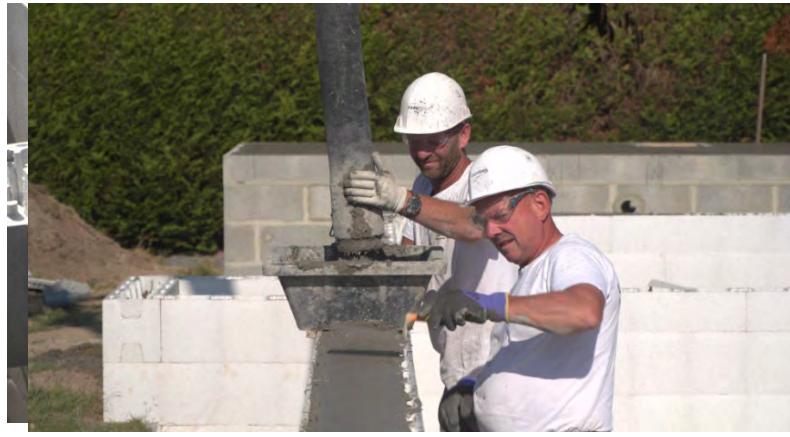

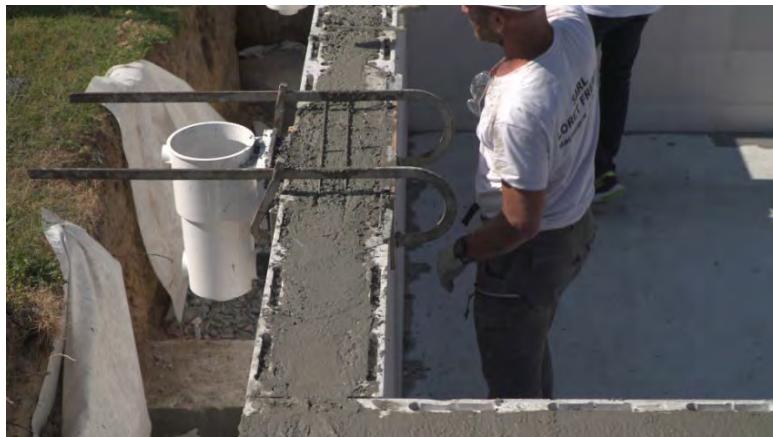

Effectuez le remplissage de la structure en deux passes.

De plus, il est vivement recommandé d'utiliser un tapis avec goulotte verticale de sortie. Le béton tombera de la goulotte dans l'entonnoir de chantier.

Procédez au coulage en commençant par un angle et en déplaçant l'entonnoir sur le périmètre du bassin. L'entonnoir de chantier est posé à cheval sur le mur. Il doit pouvoir s'y déplacer par glissement car il a pour but de canaliser et de briser la puissance du jet, tout en limitant les projections salissantes.

Si vous ne disposez pas d'entonnoir, il faut orienter le jet de béton sur les renforts des blocs et non vers les trous.

Le dosage sera tel que la résistance nominale du béton sera obtenue au bout de 28 jours. Avant que le béton ne soit pris, procédez à l'étape suivante: la pose du profilé d'accrochage.

but:com STRUCTURE 33 2022/01 - Indice de révision : D - Code : 37030

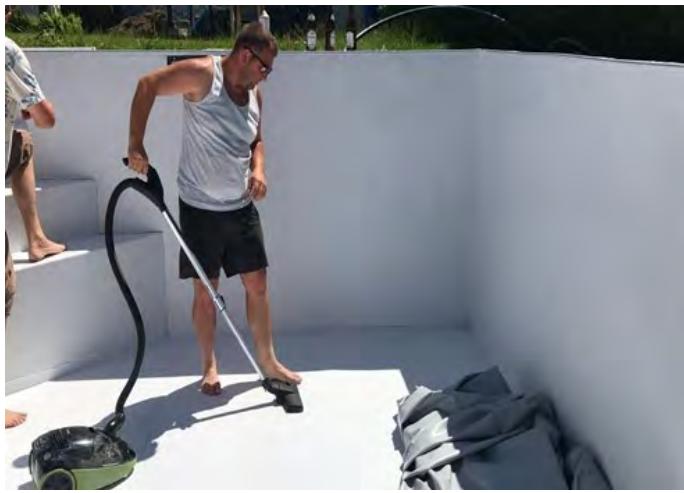

Si nécessaire, nettoyez la structure.

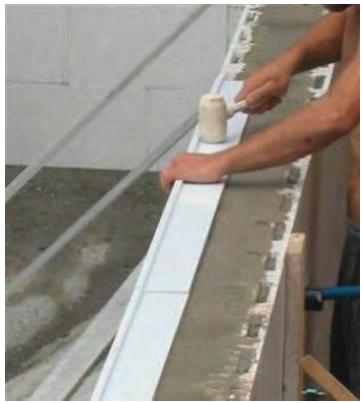

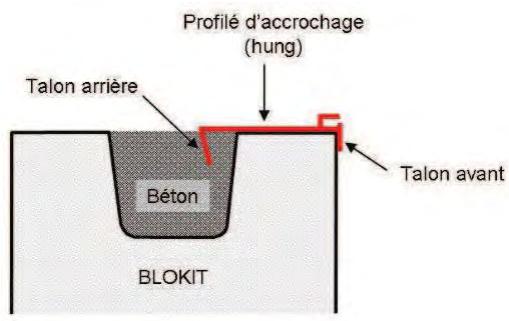

Profllé d'accrochage

Chung) 16. Pose de la protection externe (non fournie)

Une protection extérieure drainante, de type DELTA MS, doit être apposée à l'extérieur de la paroi. Afin d'éviter tout risque de détérioration, il sera nécessaire de mettre sur la partie externe des blocs une feuille de protection de type Delta MS. Cette feuille de protection sera collée par points.

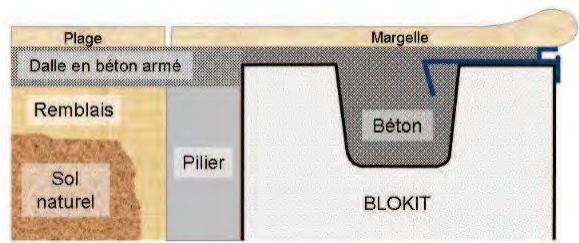

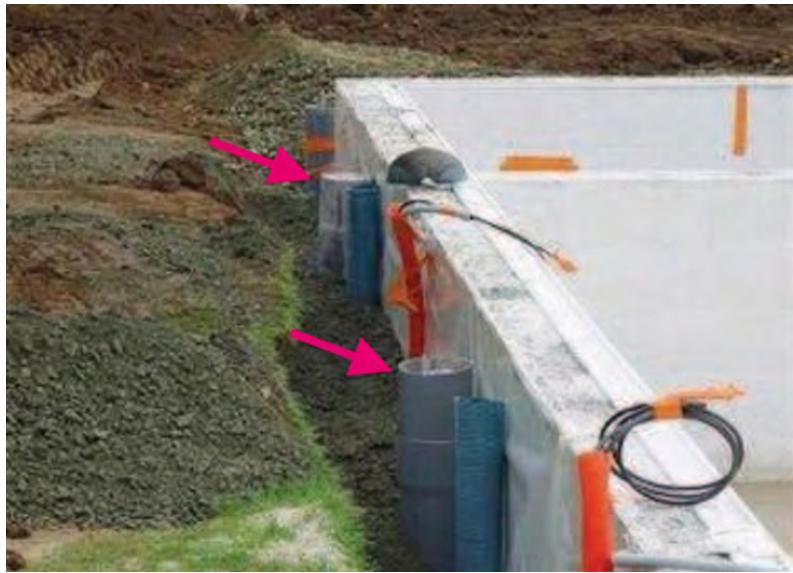

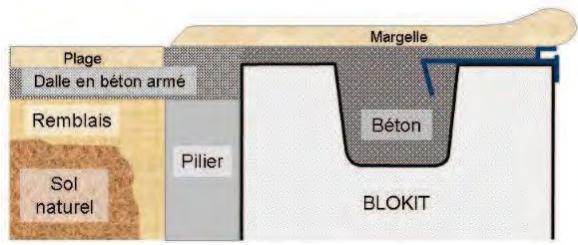

17. Fondations pour plage

Si vous souhaitez construire une plage autour de votre piscine, il est opportun de mettre en place, avant le remblaiement, des piliers assis en fond

de fouille, destinés à supporter en surface, une dalle armée.

Ces piliers peuvent être constitués par un empilement de parpaings.

Ils peuvent aussi être coulés en béton dans des tronçons de tuyaux PVC 9200 qui serviront de coffrage perdu.

Prenez alors soin d'ancrer dans ces coffrages 2 à

3 fers verticaux qui permettront de fixer le treillis armant la dalle de surface.

ATTENTION La plage ne devra en aucun cas venir reposer sur les parois de la piscine. Les piliers supportant la plage ne doivent pas êtres posés sur le radier de la piscine.

but:com STRUCTURE 34 2022/01 - Indice de révision : D - Code : 37030

Enlever les adhésifs de protection et nettoyer au besoin les pièces à sceller.

Mettre en place les tuyaux pour raccorder les pièces à sceller au local technique.

Les tuyaux en sortie des pièces à sceller doivent être rigides et aller en fond de fouille (se référer à la notice fournie avec les skimmers).

Ilest recommandé de prévoir une vanne d'isolement côté local technique par pièce à sceller.

Les tuyaux doivent être placés dans un lit de gravier ou de sable et également recouverts de sable.

Attention: la température minimale de l'air lors du collage doit être d'environ 10 °C.

19. Finition de l’ossature de la piscine

La structure servant de support au revêtement d'étanchéité, sa surface doit être lisse.

En fonction du mode de réalisation du radier, on déterminera le mode de finition:

Nettoyage / Ponçage sur Béton auto lissant

Ré agréage ou chape sur radier brut

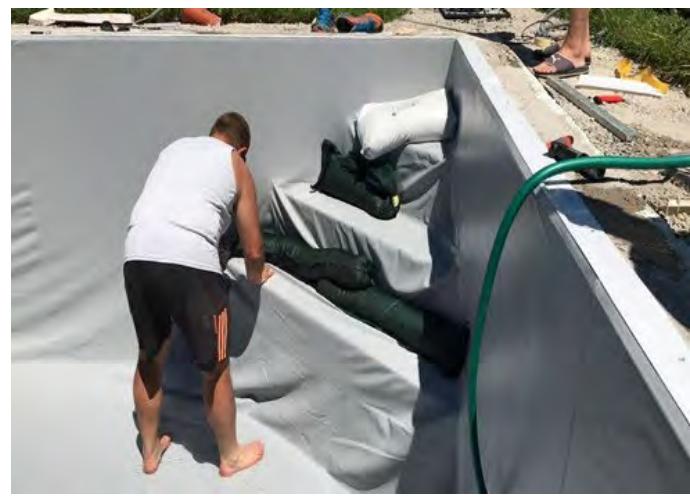

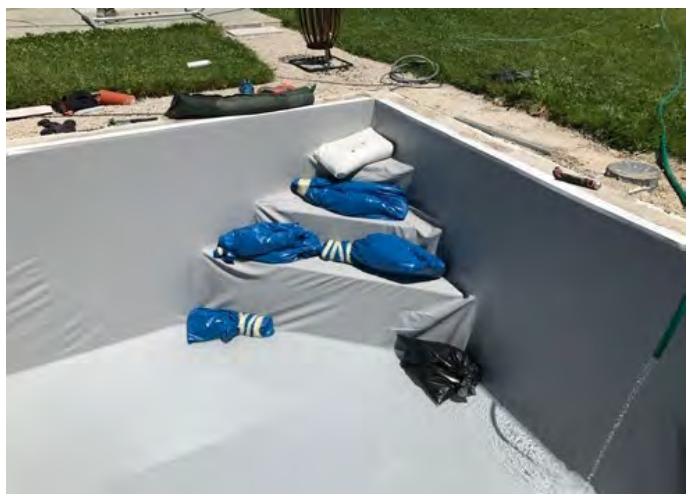

Avant d'installer le revêtement d'étanchéité (liner), il convient de poser la protection interne.

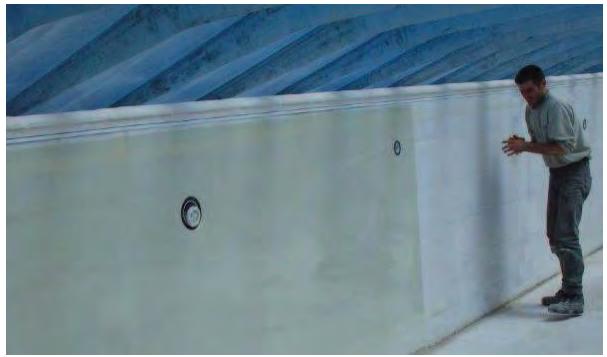

19.1. Pose de la protection interne « feutre »

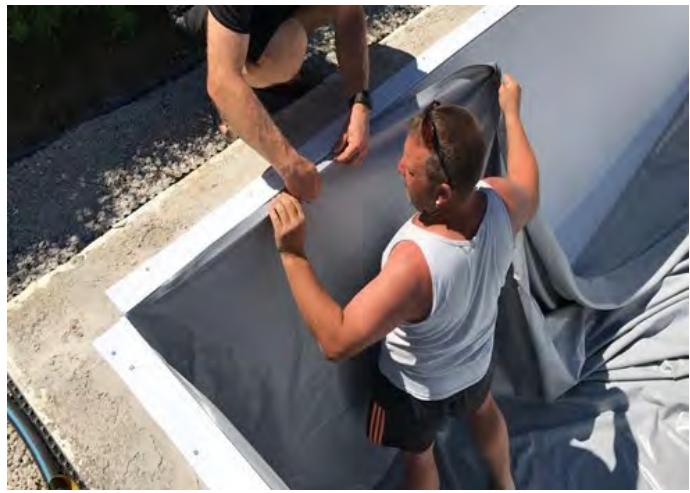

Une protection intérieure doit être collée sur la face intérieure du bloc et sur le fond du bassin.

Il s'agit d'un feutre de protection d'une densité de 350 g/m°. Pour ce faire, utilisez la colle préconisée et livrée,

en encollant tout d'abord la structure.

Au niveau des pièces à sceller et en veillant à ne pas endommager les joints (s'ils sont déjà posés sur les pièces à sceller), découpez au cutter le feutre.

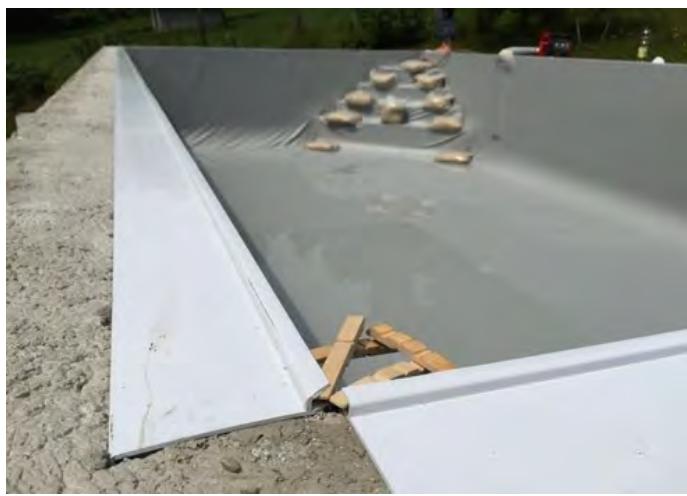

ATTENTION Ne pas faire chevaucher le feutre. Il doit être posé bord à bord.

Prévoir une vanne d'isolement sur chaque tuyau en entrée et en sortie du local technique.

En amont de la pompe, réaliser un collecteur pour les arrivées des deux skimmers, la bonde de fond et la prise balai.

En aval du filtre, réaliser un collecteur pour les sorties des deux refoulements.

Si vous prévoyez un chauffage, il est à positionner entre le filtre et le collecteur. Un by-pass sur la tuyauterie sera nécessaire pour avoir le bon débit dans le chauffage.

Si vous prévoyez un traitement automatique, il est à positionner après le chauffage.

Concernant les eaux de vidange, il faut se renseigner au niveau de la réglementation locale. Il peut vous être demandé de positionner un déchlorinateur.

but:com STRUCTURE 36 2022/01 - Indice de révision : D - Code : 37030

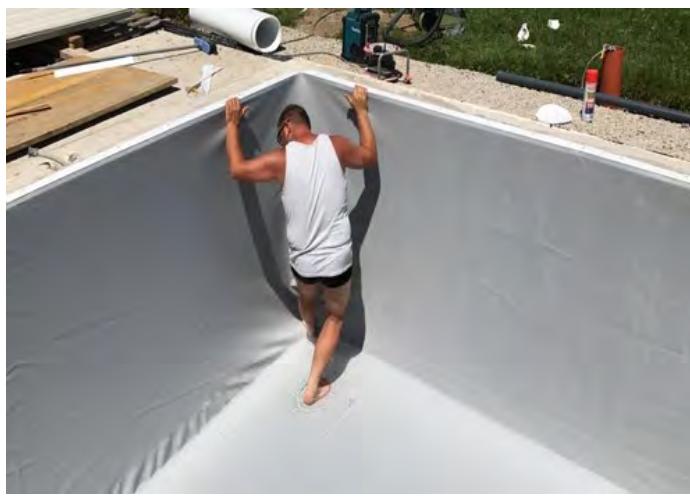

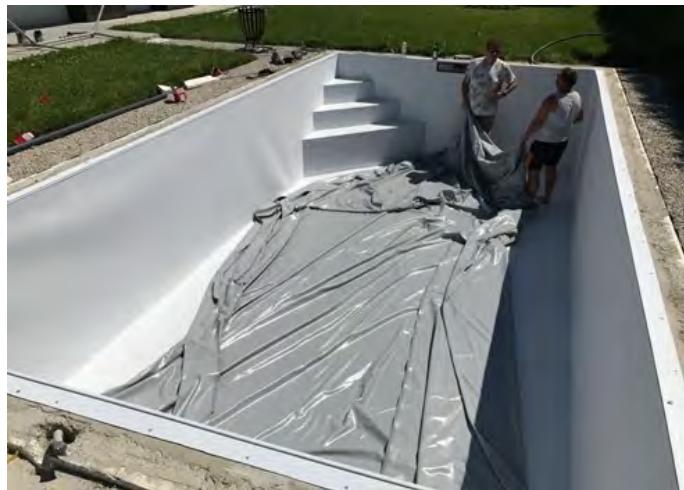

+ La pose se fait pieds nus pour ne pas blesser le liner.

- Retirer tout objet pointu ou tranchant de vos vêtements et du bassin. + La température minimum doit être de 20°C. Le liner devra être entreposé en amont dans un endroit dont la température sera comprise entre 20°C et 25°C. Veiller à ce que le bassin soit sec et sans poussière (utiliser un aspirateur traditionnel). + Ne pas utiliser d'objet tranchant pour ouvrir le carton du liner. + _Le liner est conditionné dans un sac permettant la manipulation sur chantier. Le sac sera à positionner du côté de l'escalier. - Retirer le liner du sac et le déplier sur le fond du bassin. + Vérifier que la position du liner sur l'escalier correspond à votre bassin. + Avant de commencer la pose proprement dite, il est conseillé de laisser le liner s'assouplir afin de faciliter sa mise ne place. + Positionner sur les pièces à sceller un joint adhésivé fourni avec chaque pièce à sceller.

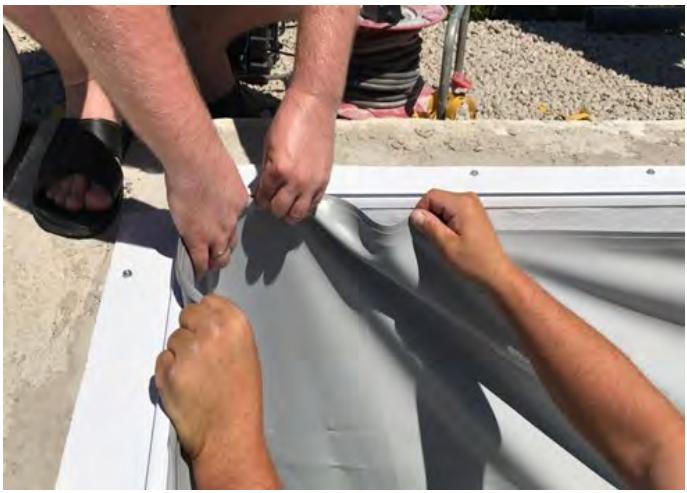

+ Commencer par les coins et fixer le liner en bloquant l'accrochage dans le hung avec des demi-pinces

à linge en bois (fournies).

+ Contrôler que la position des angles du liner correspond à ceux du bassin avec votre pied.

+ Sile mur vous parait trop court (température de l'air trop basse), il faut enlever le liner pour le repositionner en tirant un peu plus sur le mur du liner.

+ Sile mur vous parait trop long (température de l'air trop chaude), il faut enlever le liner pour le repositionner sans aucune tension.

+ Du côté de l'escalier, mettre un aspirateur entre le mur et le liner pour le plaquer. S'assurer de l'absence de pli en simulant le poids de l'eau avec ses pieds.

+ Au niveau de l'escalier, positionner des sacs de sable sur les marches et contremarches pour le maintenir en forme.

ATTENTION Ne jamais faire coulisser le liner dans le hung au risque de blesser le liner.

but:com STRUCTURE 3 2022/01 - Indice de révision : D - Code : 37030

Procédez à l'ouverture des différentes vannes afin de permettre la mise en eau du circuit. Contrôlez la bonne

étanchéité de l'ensemble des points de connexion.

Avant la mise en route de la pompe (celle-ci ne doit en aucun cas fonctionner « à sec ») assurez-vous du remplissage du pré-filtre. Au besoin ouvrez celui-ci et effectuez un remplissage de celui-ci ainsi que des tuyaux « skimmer » afin de faciliter l'amorçage de la pompe.

Mettez la vanne six voies sur la position lavage (ceci afin d'effectuer un lavage du filtre avant la mise en service en mode filtration).

but:com STRUCTURE 38 2022/01 - Indice de révision : D - Code : 37030

Il est formellement déconseillé de tenter de repositionner le liner en le faisant glisser dans son rail, sous peine d'entrainer une déchirure. Privilégiez un décrochage du liner puis son repositionnement.

N'hésitez pas à vous reporter aux notices complémentaires fournies avec les différentes pièces.

Lorsque tous les plis du fond ont disparu, effectuez la pose du joint, de la bride et de la grille de bonde de fond.

Continuez le remplissage du bassin jusqu'à 5 cm en dessous des 1ères pièces à sceller (projecteur). À ce stade repérez à travers le liner les perçages des pièces à sceller et effectuez la pose des différentes brides.

Ne pas oublier de poser sur chacune des brides, et avant vissage, le second joint d'étanchéité.

Effectuez un serrage alterné et modéré en privilégiant un vissage manuel.

Puis, à l'aide d'un cutter, découpez le liner à l'intérieur des brides. De la même manière, effectuez la pose des brides des refoulements, de la prise balai et des skimmers.

Les remblais doivent assurer deux fonctions principales:

+ La stabilité des réseaux hydrauliques horizontaux et verticaux + La stabilité des plages

Les tassements d'un mauvais remblai peuvent provoquer des désordres importants dans les revêtements des plages, dans les canalisations enterrées et mettre en cause la stabilité des parois du bassin. C'est pourquoi les remblais doivent donc être exécutés avec beaucoup de précautions dans le choix des matériaux et dans la mise en œuvre.

20.1. Choix des matériaux

En cas de remblaiement, les matériaux constitutifs du remblai sont de type grave 0/150. Le remblai est réalisé manuellement, par couche de 20 cm compactées.

La mise en place des remblais commence par les points les plus bas. Ils sont exécutés par couches

but:com STRUCTURE 39 2022/01 - Indice de révision : D - Code : 37030

Pour assurer la stabilisation avec un liant, chaque couche de remblai doit être arrosée légèrement par deux fois après la mise en place du mélange sol ciment, puis damée régulièrement. Il faut ensuite attendre que le mélange ait effectué sa prise avant de pouvoir entreprendre la suite des travaux sur ces remblais. L'ensemble des précautions requises exclut la mise en place à l'aide d'engins tels que bulldozers poussant les terres le long des parois intempestivement, pouvant conduire à leur rupture, leur déformation, à la détérioration des réseaux ou à des qualités insuffisantes de remblai.

21. Margelles et plages

Coulez sur le remblai la dalle en béton sur laquelle viendra reposer la plage. Cette dalle repose elle-même sur les piliers assis en fond de fouille.

Si la margelle doit, au final, surplomber la plage (cas n°2), la dalle devra avoir 2 niveaux. Le niveau de la dalle sous la margelle sera en effet plus haut (de la hauteur de la plage) que le niveau sous la plage.

Cas n°1 : Plage et margelle sont au même niveau Cas n°2 : Plage et margelle ne sont pas au même niveau

Dale en béton armé = à

Afin de ne pas mettre de ciment à l'intérieur de l'interstice du profilé d'accrochage du liner, protégez-le par du papier collant, ou en y insérant par exemple une ficelle de section appropriée.

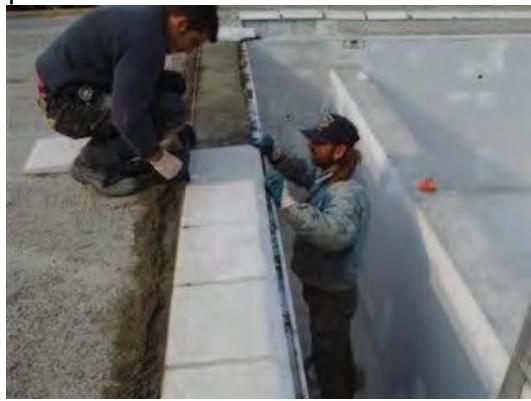

Positionnez les margelles en les faisant reposer sur le sommet du profilé d'accrochage.

La fixation des margelles se fait au ciment colle. Pour consolider la liaison entre la margelle et le mortier d'assise saupoudrez le mortier avec du ciment fin et mouillez le dessous de là margelle.

Il'est nécessaire de couper une margelle par côté, afin de déterminer le pourtour. Réalisez les joints entre margelles qui doivent 4 à 10 mm de largeur.

but:com STRUCTURE 40 2022/01 - Indice de révision : D - Code : 37030

+ La piscine est destinée à un public de 3 ans et plus. Il est entendu qu'à l'intérieur de la piscine les enfants ne sachant pas nager doivent être impérativement équipés d’un gilet ou d'une brassière de sécurité.

+ Ne pas laisser une piscine vide sans protection ;

+ Effectuez le branchement électrique de la pompe sur le boitier électrique (reportez-vous aux schémas

électriques fournis avec le coffret et la pompe).

Avant toute première utilisation du filtre en mode filtration, il est impératif de réaliser un lavage afin que les impuretés contenues dans le sable ne soient pas envoyées dans la piscine (voir paragraphe « fonctionnement du filtre et de la vanne »). Après une opération de lavage, passez par une étape de rinçage avant de remettre la vanne en mode filtration. Après cette opération de lavage, la vanne positionnée sur filtration, l'aiguille noire du manomètre indique une pression nominale à laquelle le filtre est soumis. Cette pression variera en fonction du débit de la pompe, de la pression statique et des pertes de charges dues aux canalisations. Pour conserver en mémoire cette pression nominale, réglez le cadran du manomètre en mettant l'aiguille bleue sur l'aiguille noire (Pour plus d'informations reportez-vous à la notice du filtre à sable).

22.1. Fonctionnement du filtre et de la vanne :

+ Position filtration : l'eau arrive de la pompe et se filtre en traversant le sable de haut en bas, puis retourne vers la piscine ;

+ Position lavage : l'eau décolmate le sable en le traversant de bas en haut et entraîne les impuretés directement à l'évacuation. Le lavage est à effectuer dès que l'aiguille du manomètre se trouve dans la zone rouge.

+ Position rinçage : retour à la circulation de filtration avec rejet de l'eau à l'évacuation (environ 30 s.).

Puis retour en position filtration (évacuation de l'eau polluée qui reste dans les tuyaux).

+ Position circulation : circulation de l’eau sans passer par le filtre ;

+ __ Position vidange : vidange directe du bassin (floculation, etc.) :

Le temps de recyclage correspond au passage virtuel du volume d'eau total au travers du filtre. Pour une piscine familiale, le temps de recyclage admis est de 8 h maximum.

Nous recommandons en fonction de la température de votre eau une durée de fonctionnement de la filtration de :

+ En dessous de 14°C : 5 à 6 h par jour.

+ De15°à23C:6à8h par jour.

° Au-dessus de 23°C : 10 à 12 h par jour.

Plus la fréquentation de la piscine et la température sont importantes, plus il est nécessaire d'augmenter le

but:com STRUCTURE 41 2022/01 - Indice de révision : D - Code : 37030

21h) et d’une façon générale pendant les heures de baignade (un baigneur pollue 3 m° d'eau).

22.3. Lavage du pré‘filtre & du filtre

Après un certain temps de filtration, on observera une diminution du débit au refoulement. Cette diminution du débit est causée par l'encrassement progressif du filtre ou du pré - filtre de pompe.

+ Mettez la vanne 6 voies sur la position fermée ;

+ Fermez les vannes des skimmers, de la prise balai, de la bonde de fond et des refoulements ;

e_ Ouvrir le pré-filtre de la pompe ;

+ Enlevez toutes les impuretés par un nettoyage au jet;

+ _Remettez le panier en place ;

+ Remettez le couvercle du pré - filtre en s'assurant que le joint est toujours en place et de la présence

de suffisamment d'eau pour amorcer la pompe ;

+ Mettez la vanne 6 voies sur la position filtration ;

+ Ouvrez les vannes des skimmers, de la prise balai, de la bonde de fond et des refoulements;

e Mettez le moteur en marche :

° Purgez le filtre (cette opération doit se faire après le nettoyage et au minimum une fois par semaine).

Si la pression du filtre dépasse la pression indiquée par l'aiguille ajustable, il faut procéder au nettoyage du filtre à sable.

° Arrêter le moteur ;

«Vérifier l'encrassement du préfiltre (procédez comme indiqué précédemment) ;

+ Mettre la vanne 6 voies sur la position « rinçage » ; + Mettre la pompe en fonctionnement entre 20 et 30 secondes, cette opération permet d'évacuer les impuretés restant dans la vanne et de stabiliser le sable ; «Arrêter la pompe ; * Mettre la vannes 6 voies sur la position « filtration » ; + _ Remettre la pompe en marche.

Après lavage, l'aiguille de pression doit revenir sur l'aiguille ajustable de pression nominale.

but:com STRUCTURE 42 2022/01 - Indice de révision : D - Code : 37030

Nous vous recommandons de sécuriser l'accès au bassin fini par l’un des moyens de protection définis par les normes NF P 90-306, 307, 308 & 309 à savoir : barrière de protection - alarmes - couvertures de sécurité - abris.

Surveillez régulièrement la boulonnerie et la visserie accessibles de l'ensemble du kit et effectuez l'entretien qui s'impose (resserrage, traitement des traces de rouille.….).

Le liner de votre piscine ne doit pas faire l'objet d'agressions diverses qui pourraient nuire à son étanchéité.

Veillez à respecter sa tension sans la modifier car cela pourrait avoir de graves conséquences (fuites d'eau, etc.). Par ailleurs nous vous invitons à prendre connaissance des conditions de prise en garantie située en fin de notice.

Une vidange complète du bassin peut s'avérer nécessaire dans la vie de votre piscine aussi veillez lors de cette opération à prendre toutes les mesures de protection nécessaires afin d'éviter tout danger (chutes, glissades...). Evitez de prolonger cette période au-delà de 48 heures, des déformations de la structure dues aux pressions du sol peuvent apparaitre.

Le non-respect des consignes d'entretien peut engendrer des risques graves pour là santé, notamment celle des enfants.

23.1. Mise en hivernage du bassin

Nota : l’hivernage n'est pas obligatoire, surtout si le climat est clément, avec des températures positives.

Dans ce cas, il convient de maintenir le niveau de la piscine et de faire tourner la filtration 2 à 3 heures par jour. Vérifiez régulièrement le niveau d'eau de la piscine.

* Effectuez un lavage prolongé du filtre ;

Ilest impérativement recommandé de ne pas vider la piscine en hiver (ou pour une longue période ..).

En effet, la masse liquide joue un double rôle d'isolant thermique et de lestage assurant ainsi une bonne tenue du liner et de la structure du bassin :

+ _Ilest par contre nécessaire de baisser le niveau d'eau à environ 10 cm au-dessous de la fenêtre du skimmer ;

+ La vidange pourra être faite soit pas siphonage, soit par écoulement gravitaire en plaçant la poignée de la vanne multivoie en position vidange. L'eau s'écoulera ainsi par le tuyau de mise à l'égout. Ne pas mettre la pompe en fonctionnement durant cette opération ;

+ __Déconnecter ensuite la tuyauterie par dessous le skimmer afin que celui-ci serve de trop-plein à une

éventuelle montée du niveau d'eau due aux pluies. Retirer du skimmer tout produit de traitement de l'eau (galets de chlore, floculant, etc.) ;

+ Dévisser la collerette du refoulement à l'intérieur de la piscine ;

+ Boucher le refoulement à l'intérieur de la piscine avec un bouchon d'hivernage fileté ou en caoutchouc

+ Adjoindre à l’eau de la piscine un algicide ainsi qu'un produit d'hivernage (non fourni) :

+ Installer la couverture d'hivernage sur la surface du plan d'eau (non fourni).

Hivernage de l'installation hydraulique

+ __ Déconnecter la tuyauterie du refoulement ;

+ Vidanger l'eau des tuyauteries aspiration et refoulement ;

Couper le circuit d'alimentation du coffret de commande de filtration ;

Dans la mesure du possible, conserver le groupe de filtration en un lieu à l'abri de l'humidité. Dans le cas d'une installation extérieure non protégée, prenez la précaution de remiser la pompe :

+ Nous pensons vous avoir dit l'essentiel sur l'usage et l'entretien de votre piscine, néanmoins vous trouverez de plus amples renseignements dans revues et guides spécialisés. N'hésitez-pas à les consulter.

23.2. Traitement de l’eau

Pour une bonne utilisation de votre piscine, vous allez devoir veiller à un traitement optimal de l'eau.

Pour cela, suivez les recommandations relatives à l'utilisation de votre groupe de filtration : mise en service, fréquence d'utilisation pour la régénération de l'eau, entretien et contrôle de ce système (tuyaux, boulonnerie, visserie) veillez également au niveau d'encrassement du filtre à sable (reportez-vous aux opérations de lavage du filtre).

De même il est impératif de vérifier la non obturation des orifices de filtration. e __Ilest conseillé d'arrêter la filtration pendant les opérations de maintenance du système de filtration ;

+ Veillez également à interdire l'accès au bassin en cas de détérioration du ou des systèmes de filtration

+ Il est impératif de changer dans les délais les plus brefs tout élément ou ensemble d'éléments détériorés:

+ N'utiliser que des pièces agrées par le SAV de PROCOPI. Durant la saison d'utilisation de la piscine, le groupe de filtration doit obligatoirement être mis en service

chaque jour, suffisamment longtemps pour assurer au moins trois renouvellements du volume d'eau par 24 heures.

Veillez à maintenir un niveau d'eau correct et constant afin de permettre un fonctionnement optimal de la filtration. Ce niveau se situe au 2/3 supérieur de la fenêtre du skimmer.

Lors du remplissage de votre piscine, nous vous conseillons d'utiliser de l'eau courante dont les caractéristiques sont souvent proche du ph idéal. Si vous souhaitez utiliser une eau provenant d'un puit ou d'une source privée, il est impératif de la faire analyser au préalable. Dans tous les cas, il vous sera nécessaire de contrôler régulièrement le ph de l'eau de votre piscine qui doit se situer entre 7.2 et 7.6. Pour rétablir au besoin cet équilibre, il existe dans le commerce des solutions dédiées et simples d'utilisation.

Afin de préserver la qualité de l'eau de baignade il est nécessaire d'assurer un contrôle et un traitement régulier de celle-ci. La fréquence de ces opérations varie selon les situations, aussi il est important de vous familiariser avec l'utilisation des différents produits qui pourront être nécessaires à l'entretien de votre piscine et au maintien d'une eau de qualité.

Pour les rejets des eaux (lors d’une vidange ou des opérations de lavage) il est important de s'informer sur les modalités d'application de la réglementation dans chaque commune, celles-ci pouvant varier.

Ensuite, pour la pureté de l'eau, respectez scrupuleusement ce que nous avons énoncé dans la rubrique « utilisation et entretien ». Les cycles de traitement, le contrôle de l'eau mais aussi sa filtration, son nettoyage doivent inévitablement faire l'objet d'une attention toute particulière. L'équilibre de l'eau de votre piscine dépend donc principalement de vous.

N'hésitez pas à vous documenter et à suivre les conseils de professionnels.

but:com STRUCTURE 44 2022/01 - Indice de révision : D - Code : 37030

De même sont exclus les éclatements de blocs lors du coulage du béton suite à un process non-conforme aux instructions de la notice.

Les accessoires constituant la piscine sont garantis contre tout défaut de fabrication et/ou d'assemblage nuisant à leur bonne utilisation. Les conditions de garanties font état de certaines vérifications et d'entretiens périodiques que l'on se doit d'apporter pour le bon fonctionnement de la piscine. Ces conditions doivent être impérativement respectées afin de faire valoir ladite garantie.

(chocs, rayures, etc. pouvant altérer les différents traitements de surface), ainsi que les incidents sans rapport direct avec une utilisation normale de la piscine ou de ses accessoires. L'ensemble de ces garanties s'applique aux pièces reconnues défectueuses par nos services et se limite au remplacement du ou des élément(s) concerné(s).

Ne sont pas pris en charge les éventuels frais de dépose et de pose.

Conditions de garantie des éléments du kit: accessoires & équipements optionnels

Durée de la garantie à Conditions pour une

Article Objets et limites de la garantie compter de la date prise en garantie

Etanchéité et tenue des soudures. Respect des

La garantie se limite au emplacement | 2 ans sur l'étanchéité conditions de pose, Liner total ou à la réparation du liner 2 ans sur le risque de d'utilisation et reconnu défectueux, sans autres taches d'entretien dommages et intérêts.

L'ensemble des composants du kit accessoires est garanti 2 ans.

Veillez à conserver notice, facture, preuve d'achat et n° de traçabilité présents sur les colis étanchéité et filtration.

Ne sont pas pris en garantie les problèmes suivants, liés à une utilisation ou un entretien inadaptés du liner :

Les plis apparus après la pose du liner, ceux-ci pouvant résulter d'un glissement de la membrane sur un sol meuble où non plat, ou de paramètres physico-chimiques inappropriés de l'eau : la température de l'eau doit

être inférieure à 28°c, le pH doit être compris entre 7,0 et 7,4, dans le cadre d'un traitement au chlore, et entre 7,4 et 8,0, pour un traitement au brome. La concentration en agent stérilisant doit se situer dans la plage préconisée par le fabricant des produits de traitement.

L'apparition, sur le liner, d'une coloration ou de tâches jaunâtres au niveau de la ligne d'eau. Celles-ci peuvent résulter d'un dépôt de composés organiques présents en surface (crèmes et huiles solaires, résidus de combustion d'hydrocarbures ou de fumées de feux de bois). Il convient à cet effet de nettoyer régulièrement votre ligne d'eau avec des produits adaptés à cet usage (non fournis) et avec un support non abrasif.

Les eaux très chargées en calcaire peuvent aussi être à l'origine de ces colorations, par incrustation de tartre dans la membrane. Les eaux dures, de titre hydrotimétrique (th) supérieur à 25° (information auprès de votre distributeur d'eau) nécessitent l'ajout d'un produit d'élimination du calcaire adapté aux piscines (non fourni).

Les tâches liées au développement d'algues et de micro-organismes : l'eau de la piscine doit bénéficier d'un traitement de désinfection et de lutte contre les algues, régulier et adapté en composition comme en

but:com STRUCTURE 45 2022/01 - Indice de révision : D - Code : 37030

Les dégradations liées au contact de matières incompatibles avec la membrane telles que bitumes, goudrons, huiles, panneaux en polystyrène, polyuréthane. L'utilisation de rubans adhésifs et de colle sur la membrane est à proscrire.

Les déchirures du liner sous le hung résultent, lors de la pose, d'un déplacement du liner sans l'avoir préalablement décroché du hung.

: n Durée de la garantie à Conditions pour une prise en

Article Objetset jntes de la compter de la date garantie garantie cadet Pièces à Résistance et étanchéité 10 ans sceller des pièces à sceller

Installation hydraulique, et notamment pompe, générant une pression d'utilisation, au niveau du

Filtre Etanchéité de la cuve 5 ans filtre, inférieure à 1,2 bars. Nettoyage régulier du filtre par

contre-lavage pour éviter le colmatage de la charge filtrante

Fonctionnement du moteur Voir ci-dessous + nettoyage régulier

Fonctionnement et du préfiltre Pompe 4 Libé : 2 ans p étanchéité de la partie hydraulique

Ne sont pas pris en garantie les problèmes suivants, liés à une utilisation inadaptée du filtre et de ses

+ Les problèmes d'étanchéité consécutifs à une pression d'utilisation, au sein du filtre, supérieure à la pression maximum d'utilisation de 1,2 bars (utilisation d'une pompe de puissance excessive, charge filtrante colmatée..), ou consécutifs à une installation du filtre au-dessus du niveau d'eau sans évent et sans clapet anti-retour (cf. notice).

+ Les phénomènes de « stress-cracking » des pièces en abs (vanne, écrous), dus aux tensions-actifs contenus dans certaines graisses : l'utilisation de graisse est à proscrire sur ces éléments.

+ Le rejet permanent de sable si du sable de granulométrie inférieure à 0,6 mm a été utilisé (le sable fourni respecte ce critère).

Ne sont pas pris en garantie les problèmes consécutifs à une mise en œuvre inadaptée de la pompe telle que :

+ Utilisation de la pompe « à sec » (absence d'eau, colmatage du pré-filtre) ;

+ Utilisation de la pompe sans pré-filtre.

25. NE J OUEZ PAS AVEC LA SÉCURITÉ !

Mémoriser et afficher près de la piscine les numéros de premiers secours.

° Pompiers : 18 e SAMU : 15 e n° européen d'urgence : 112

être rapprochée et constante. Le risque est maximum lorsque les enfants ont moins de 5 ans. + _ L'accident n'arrive pas qu'aux autres. Soyez prêt à y faire face !

but:com STRUCTURE 46 2022/01 - Indice de révision : D - Code : 37030

- _Ilest impératif de retirer l'échelle d'accès à la fin des baignades et lors des périodes de non utilisation

Avant de pénétrer dans le bassin, mouillez-leur la nuque ainsi que les bras et les jambes afin d'éviter

un choc thermique irrémédiable ! Cet avertissement est également destiné aux utilisateurs plus âgés

de la piscine qui oublient trop souvent cette consigne de sécurité ;

+ _Les sauts doivent être interdits. De même pour la course et des jeux vifs ;

+ Ne marchez pas et ne vous tenez pas debout sur la margelle ! Ne pas plonger ;

+ Attention à ne pas laisser de jouets autour et à l'intérieur de la piscine non surveillée qui pourraient attirer vos enfants vers la piscine ;

+ Veillez à maintenir en période d'utilisation une eau limpide et saine ;

+ _Les produits que vous utilisez pour le traitement de l'eau doivent être tenus hors de portée des enfants

; stockez-les dans un endroit sûr, inaccessible ;

+ Ne laissez pas non plus les accessoires de nettoyage à proximité.

PAR AILLEURS, CERTAINS ÉQUIPEMENTS PEUVENT CONTRIBUER À LA SÉCURITÉ :

+ Barrière de sécurité dont le portail sera constamment fermé (par exemple une haie ne peut être considérée comme une barrière) ; + Couverture de protection manuelle ou automatique correctement mise en place et fixée ; + Détecteur électronique de passage ou de chute, en service et opérationnel.

Ces équipements ne remplacent en aucun cas une surveillance rapprochée.

Pendant la période de non-utilisation, il est fortement souhaitable de couvrir la piscine avec une bâche d'hivernage, correctement mise en place et fixée. Qui présente l'avantage, en plus de sa fonction initiale, de rendre moins attractif le bassin.

Prévoyez un téléphone accessible (fixe ou portable) à proximité du bassin pour ne pas laisser seuls les enfants en cas de problème.

Ilest conseillé d'apprendre les bases du secourisme pour en cas d'accident prodiguer les premiers soins.

Apprenez les gestes qui sauvent ! ! Surtout ceux spécifiques aux enfants !

Interdisez l'accès du bassin en cas de détérioration du ou des systèmes de filtration. De même lors des périodes d'entretien.

+ Sortez l'enfant de l'eau le plus rapidement possible ; + Appelez immédiatement du secours et suivez les conseils qui vous seront donnés ; + Remplacez les habits mouillés par des couvertures chaudes.
