MODE D'EMPLOI URBAINE BWT

PISCINE URBAINE 6,00 M X 2,50 M avec couverture automatique intégrée

(à lire attentivement et à conserver pour utilisation ultérieure) PISCINE URBAINE _ &:- PISCINE URBAINE

2.4.1 Les étapes de montage

2.4.3 Temps de montage

3. LE BOIS, MATERIAU NATUREL.

3.1 Différence de teinte.

3.2 Remontées de résine

3.3 Remontées de sels

3.5 Présence de fissures et gerces .

3.6 Présence de nœuds ….

3.7 Moisissures superficielles

4.2 Réalisation de la fouille

4.2.1 Quantités de matériaux.

4.3 Mise en place des jambes de force.

4.4 Coulage de la dalle de béton.

44.1 Ferraillage..….…..….

5.2 Mise en place des bandes bitumeuses

5.3 Montage des madriers

5.4 Fixation des profils d'habillage des jambes de force

5.5 Pose des sabots de jambe de force

5.6 Pose des consoles de margelles

5.7 Montage de l'escalier bois ext

5.8 Pose des ferrures

6.1 Pièces en ABS pour la filtration .

6.1.2 Corps de la buse de refoulement

6.2 Tuyauterie PVC pour la filtration

7. PIÈCES POUR LA COUVERTURE AUTOMATIQUE

7.1 Traversée de paroi

7.2 Support de palier …

PIQUE 20:16:04 - indice de révision : A - Code : 97141480 PISCINE URBAINE

8. DESCENTE D'ECHELLE.... en

8.1 Montage de la descente d'échelle .

8.2 Perçage des trous pour la fixation de l'échelle... 29

9. POSE DU REVÊTEMENT D'ÉTANCHÉITÉ

9.1 Pose du rail d'accrochage

9.2 Perçages relatifs aux supports de poutre

9.3 Pose des joints auto-adhésifs

9.6 Fixations pour câble du projecteur

9.7 Mise en place des brides sur les pièces en plastique

9.7.1 Bride de la buse de refoulement

9.7.2 Bride de la traversée de par

9.7.3 Bride porte-palier

10. MONTAGE DE LA COUVERTURE AUTOMATIQUE

10.1 Montage de l'axe de couverture automatique

10.1.1 Mise en place de l'arbre inox

10.1.2 Pose de l'axe sur le support de palier.

10.1.3 Assemblage de l'arbre et de l'axe de couverture automatique

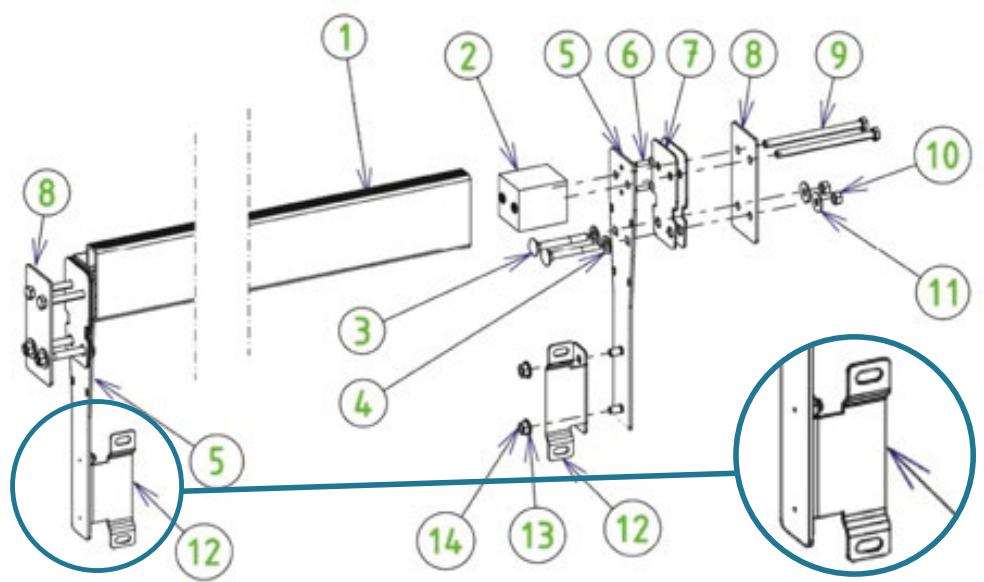

10.2 Flasques de poutre et poutre...

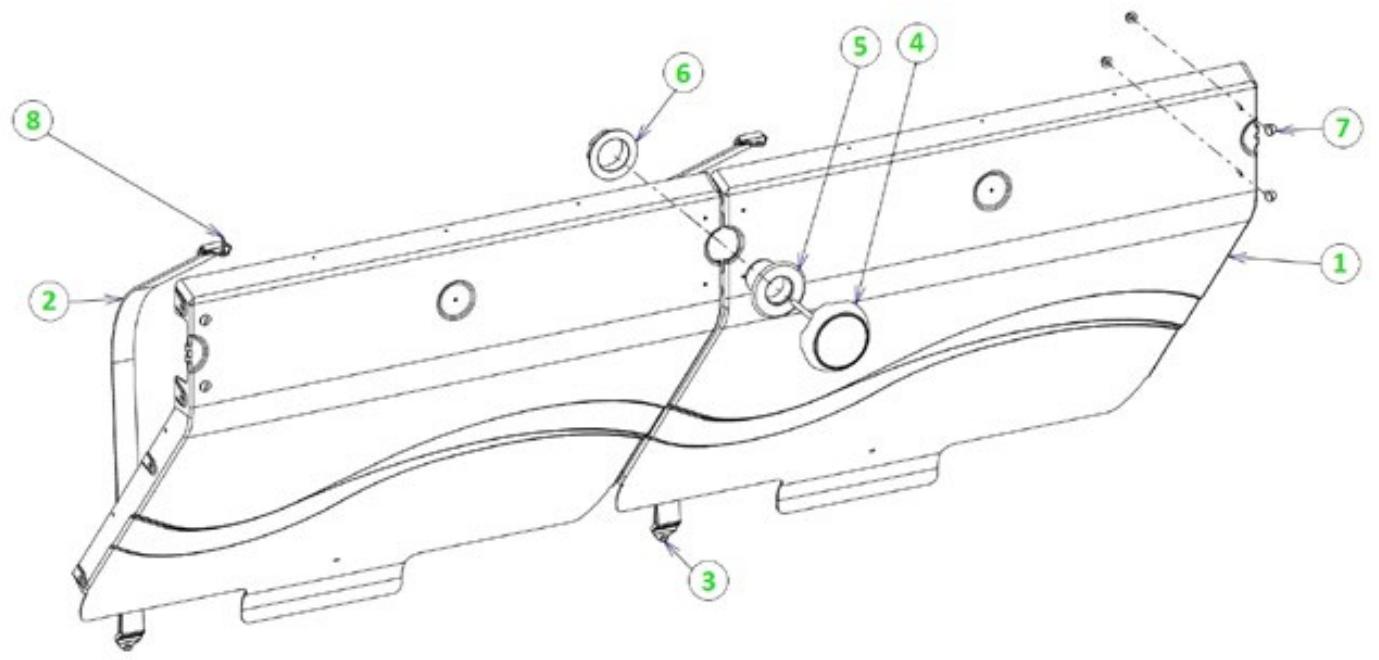

10.3 Pose de la paroi de séparation et du projecteur …

10.4 Tablier de couverture automatique et ses accroches

10.4.1 Conseils avant la pose.

10.4.2 Assemblage du tablier

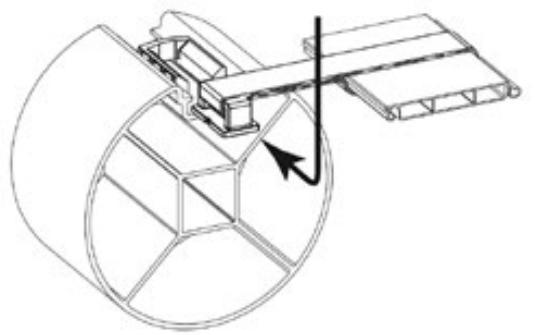

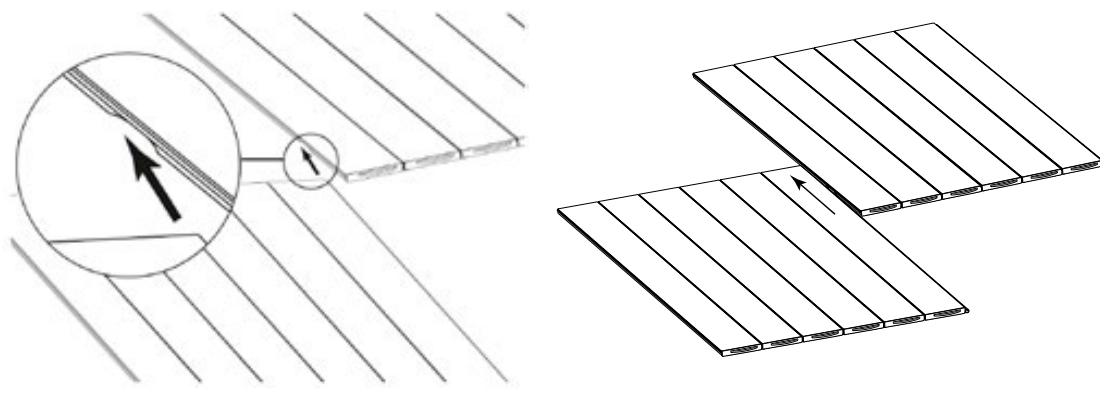

10.4.3 Blocage des lames.

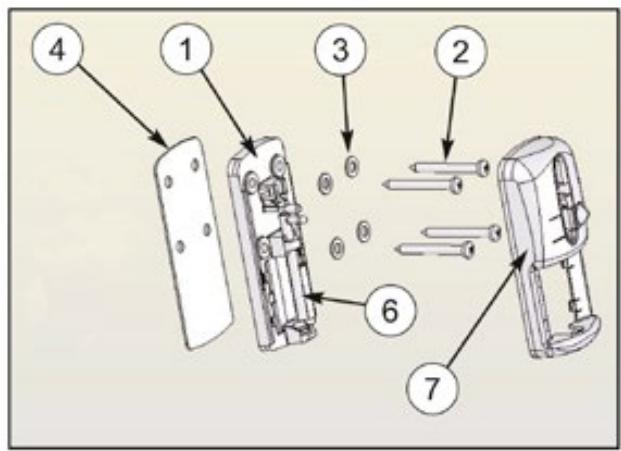

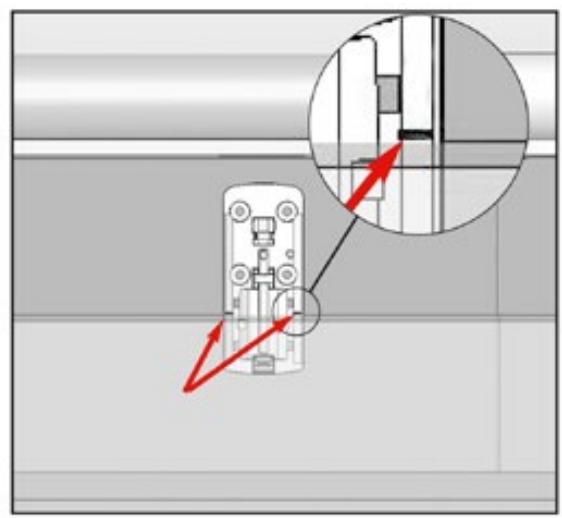

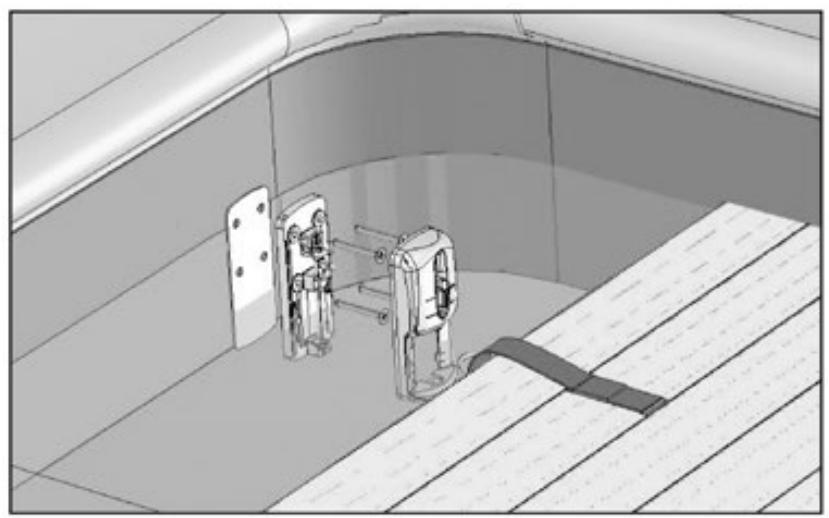

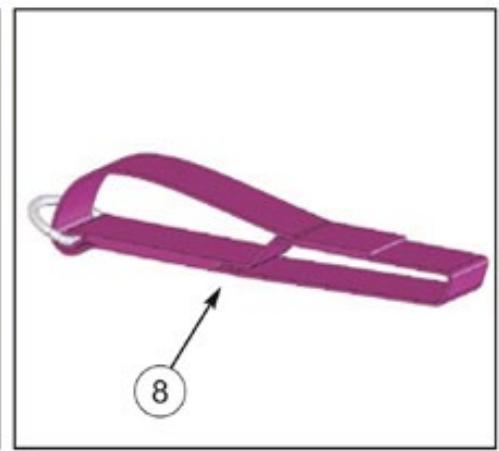

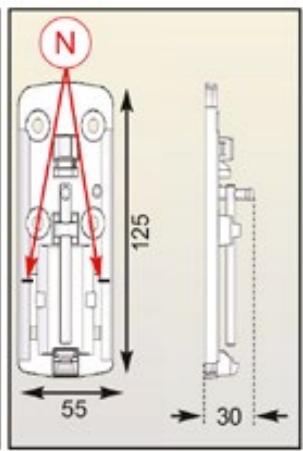

10.44 Pose des accroches de tablier.

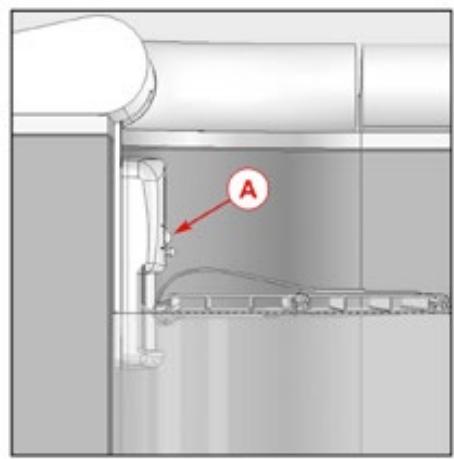

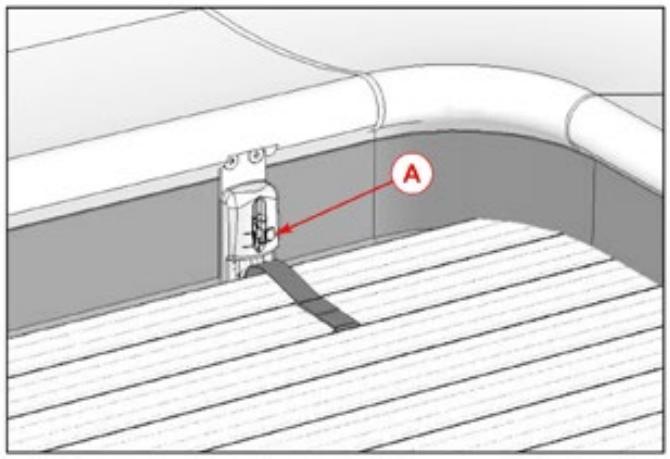

10.4.5 Blocage et déblocage du tablier

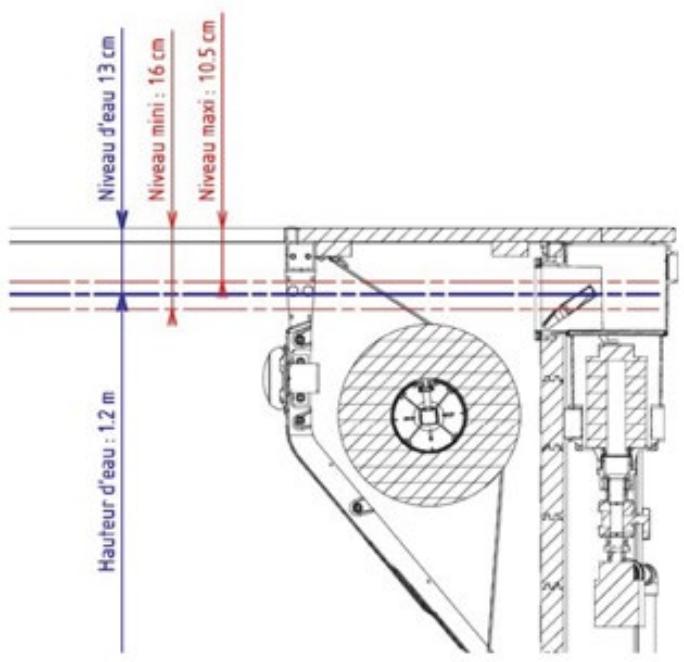

10.5 Niveau d’eau dans le bassin pour le bon fonctionnement de la couverture

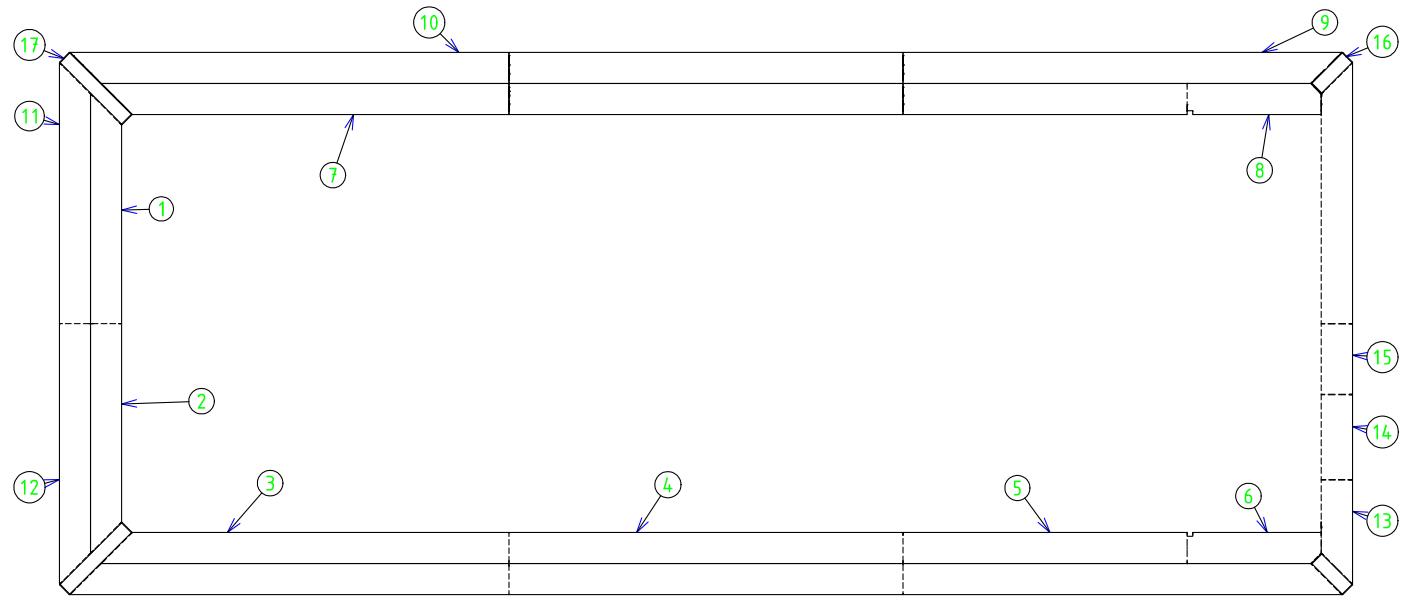

11. POSE DES MARGELLES ET DES FINITIONS .. .42

11.1 Cartouche et pré-filtre

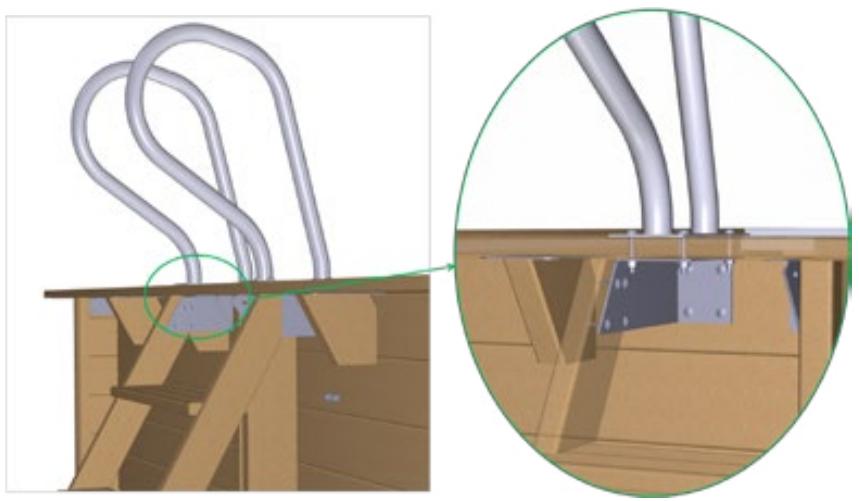

11.4 Crosses d'échelle...

11.5 Élastique de nage...

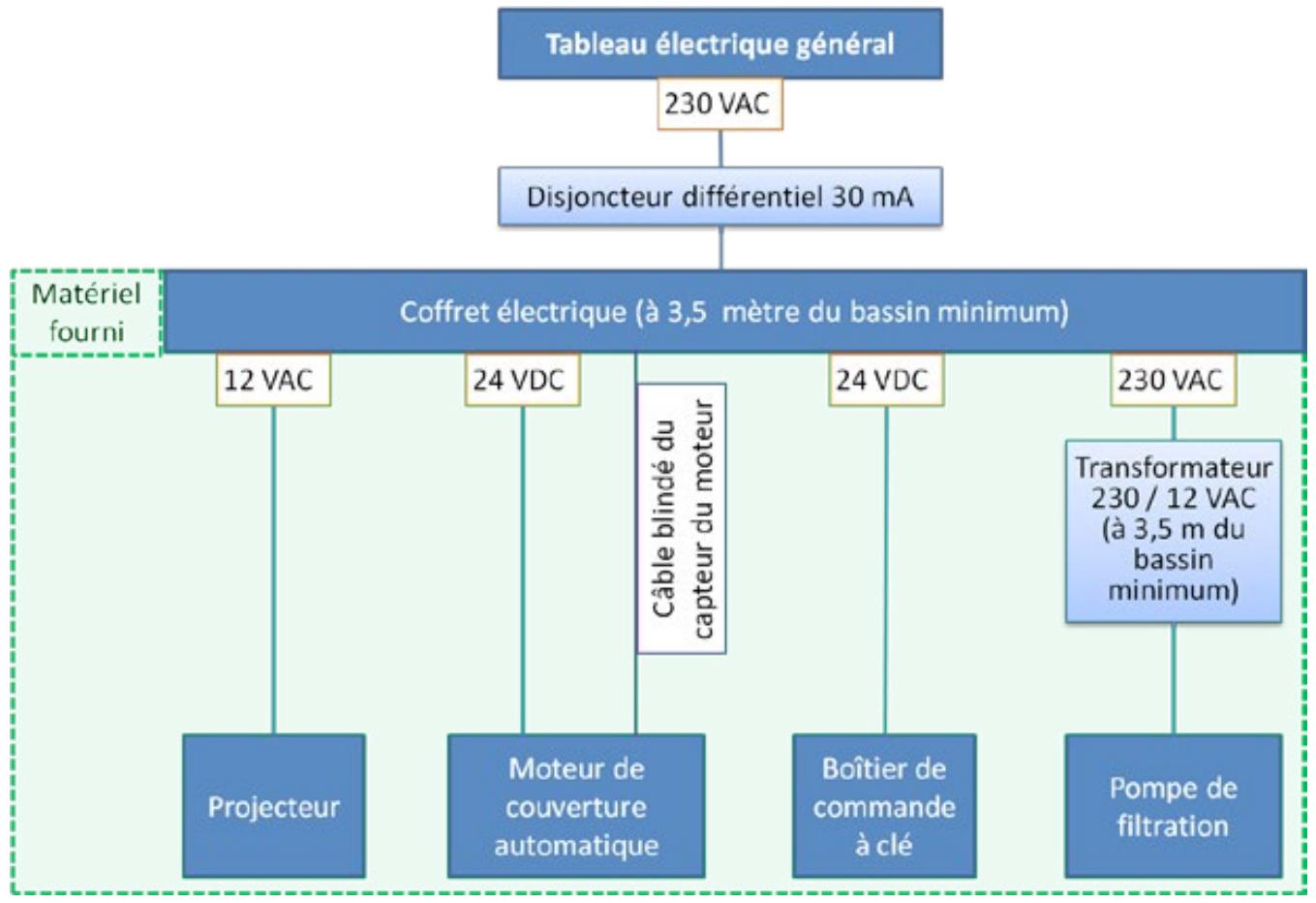

12. INSTALLATION ELECTRIQUE

12.1 Motorisation de la couverture automatique

12.1.1 Conseils de sécurité relatifs à la motorisation

12.1.2 Montage du moteur de couverture automatique .

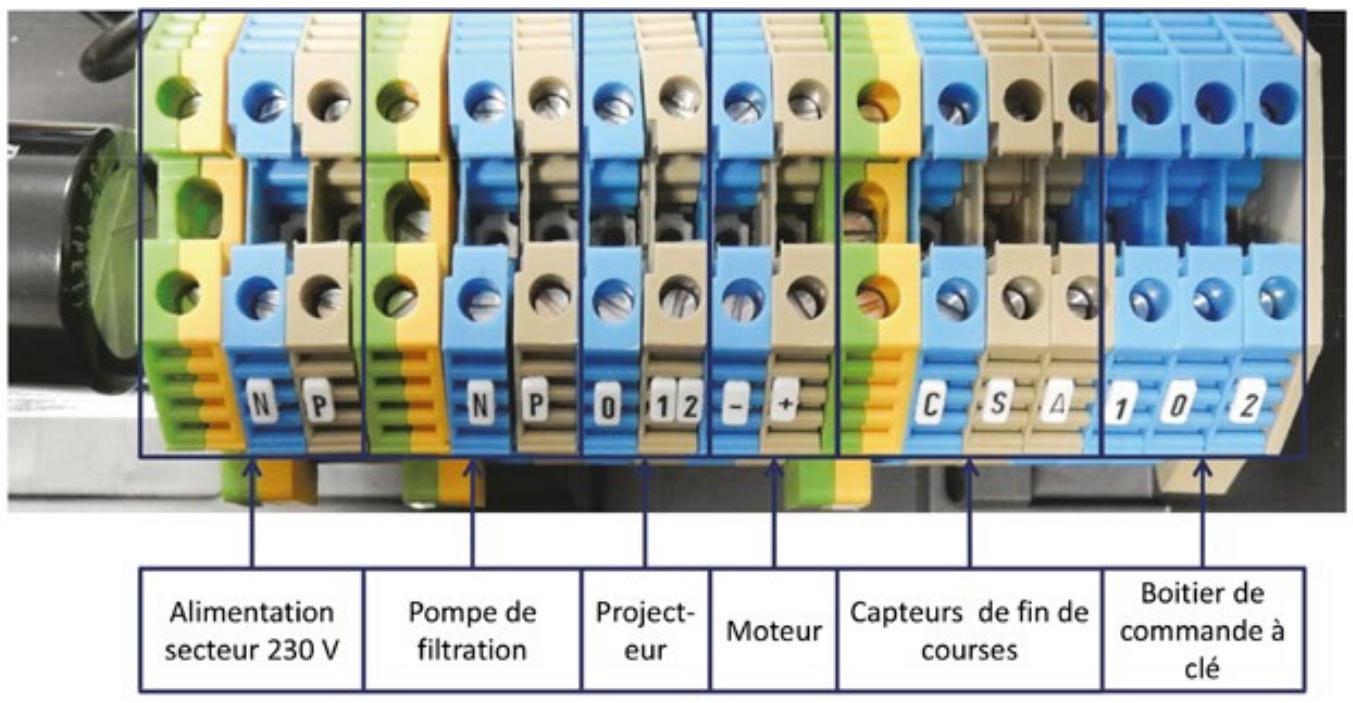

12.2 Coffret électrique : fixation et raccordement

12.2.1 Consignes de sécurité concernant le coffret électrique .

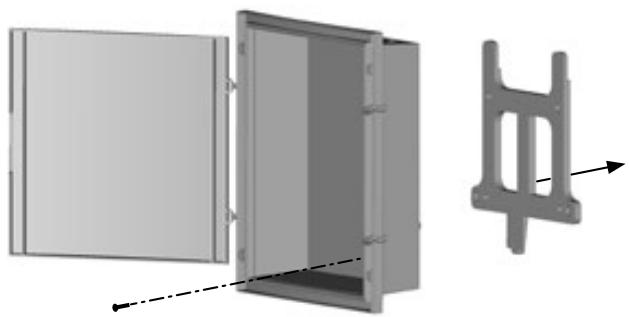

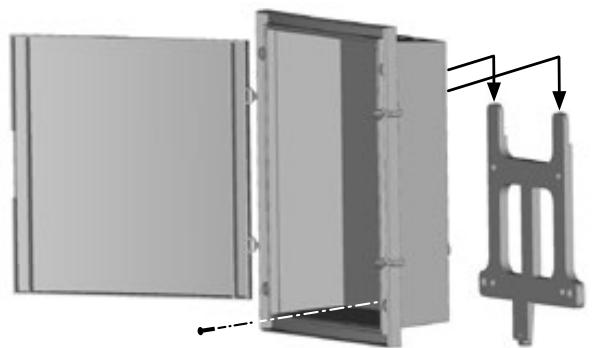

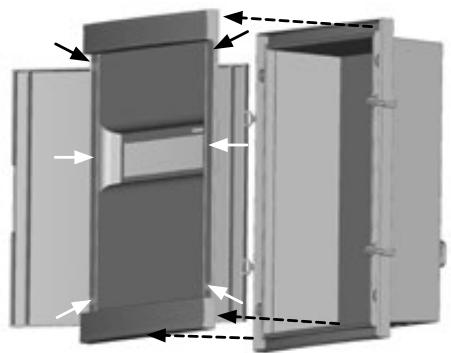

12.2.2 Fixation du coffret électrique...

12.2.3 Alimentation du coffret électriqu

12.2.4 Raccordement de la pompe de filtration .

12.2.5 Raccordement du projecteur.

12.2.6 Raccordement du moteur

12.2.7 Connexion des capteurs de fins de course

12.2.8 Raccordement du boîtier de commande à clé

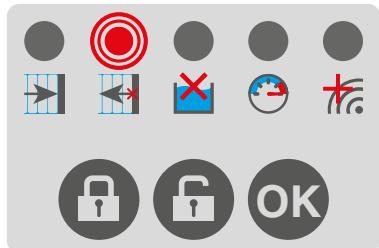

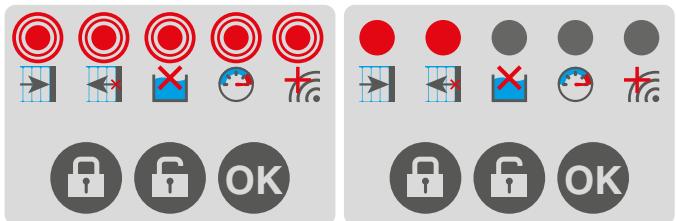

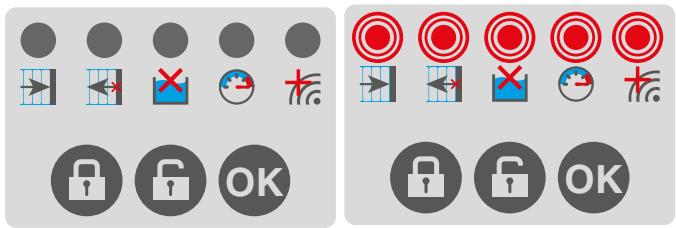

12.3 Réglage des fins de course et de l’anti-arrachement …

PISCINE URBAINE 2016/04 - Indice de révision : A- Code : 97141480 EeJfo}e]

13. TRAITEMENT DE L'EAU

13.1 Maintien de la qualité de l’eau

13.2 Réglage de la filtration

13.2.1 Durée de fonctionnement.

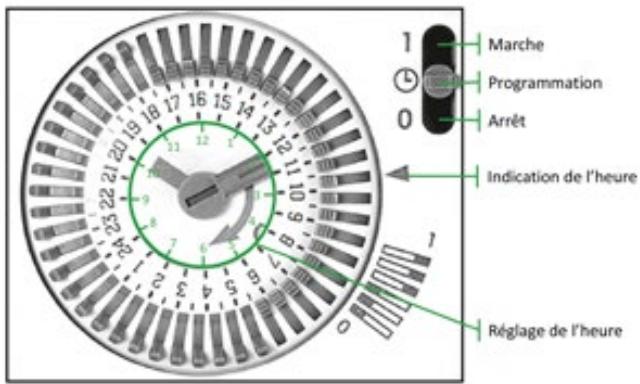

13.2.2 Réglage de l'horloge de filtration

13.3 Entretien de la cartouche de filtration .

13.3.1 Retrait et remise en place de la cartouche

13.3.2 Nettoyage de la cartouche par brossage sous un jet d'ea

13.3.3 Nettoyage de la cartouche par trempage en

13.3.4 Remplacement de la cartouche

14.1 Sécurité des enfants … .52

14.2 Dispositifs d'aide à la natation .53

14.3 Sécurité de tous les utilisateurs. .53

14.4 Plaque de sécurité … .53

14.5 Couverture de sécurité

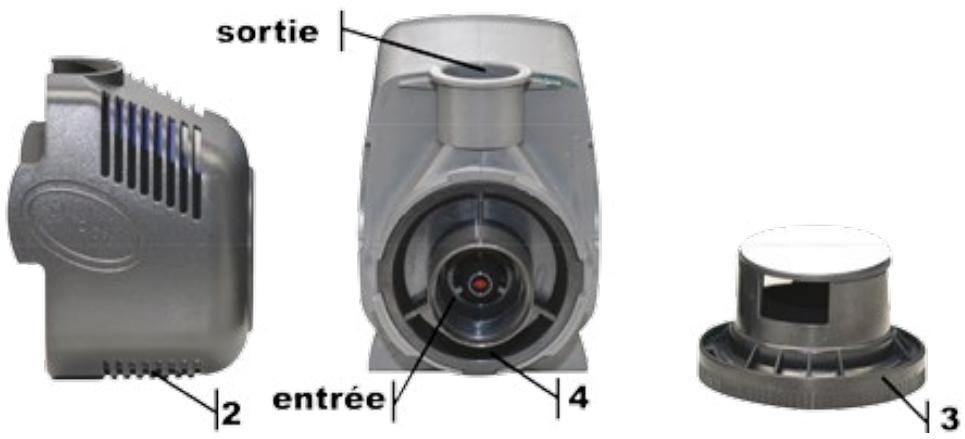

15.2 Entretien de la pompe de filtration

15.3 L'entretien de la couverture … .56

15.4 Mise en hivernage du bassin. .56

16. CONDITIONS DE GARANTIE ni nrrsrirrnirenenrsnennsnennenenneesnensneennenesnenenses

16.1 Garantie des éléments en bois

16.2.2 Garantie de la pompe de filtration standard

16.2.3 Garantie des pièces en ABS (skimmer, refoulement).

ETQR 2016/04 - indice de révision : A - Code : 97141480 PISCINE URBAINE

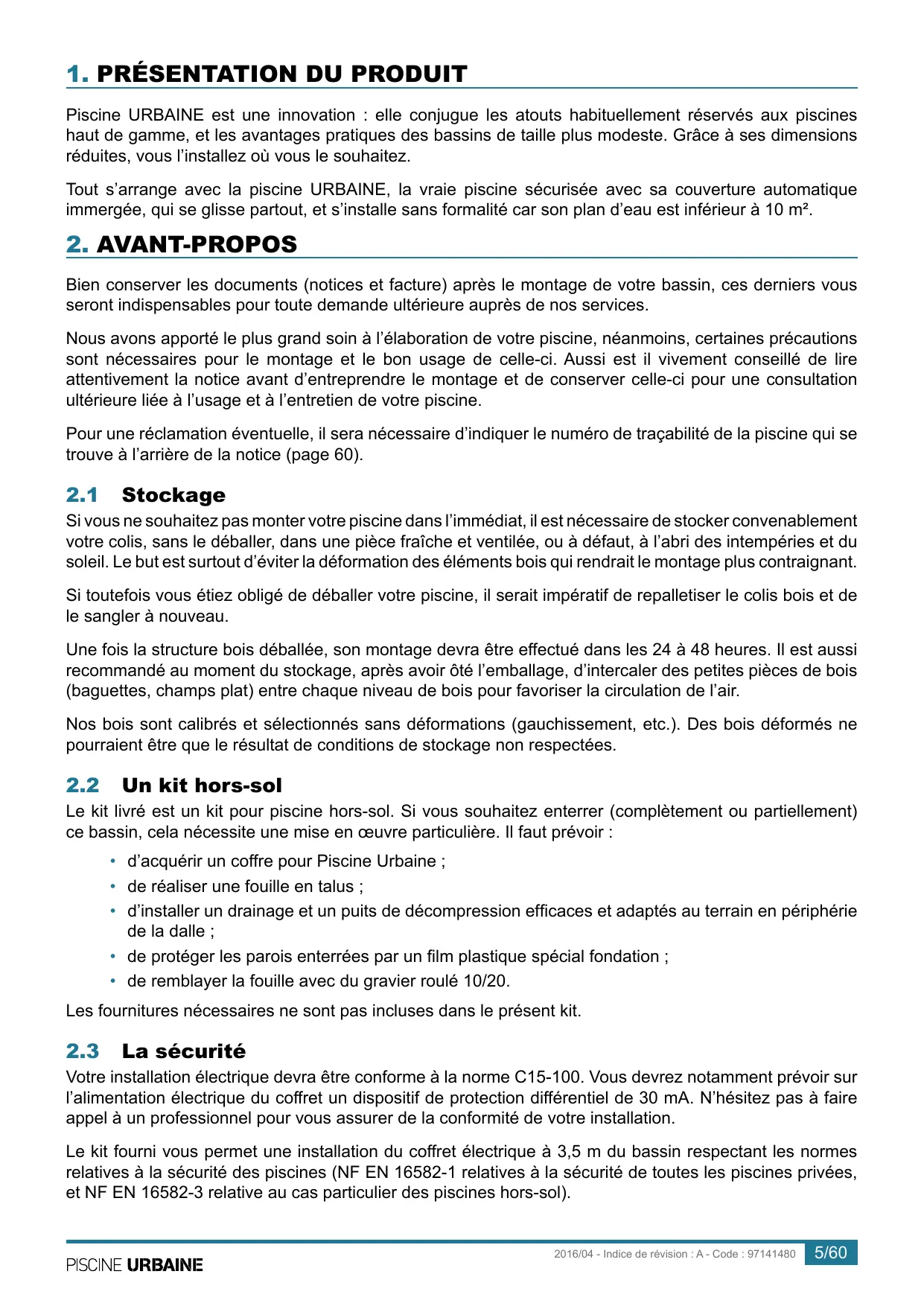

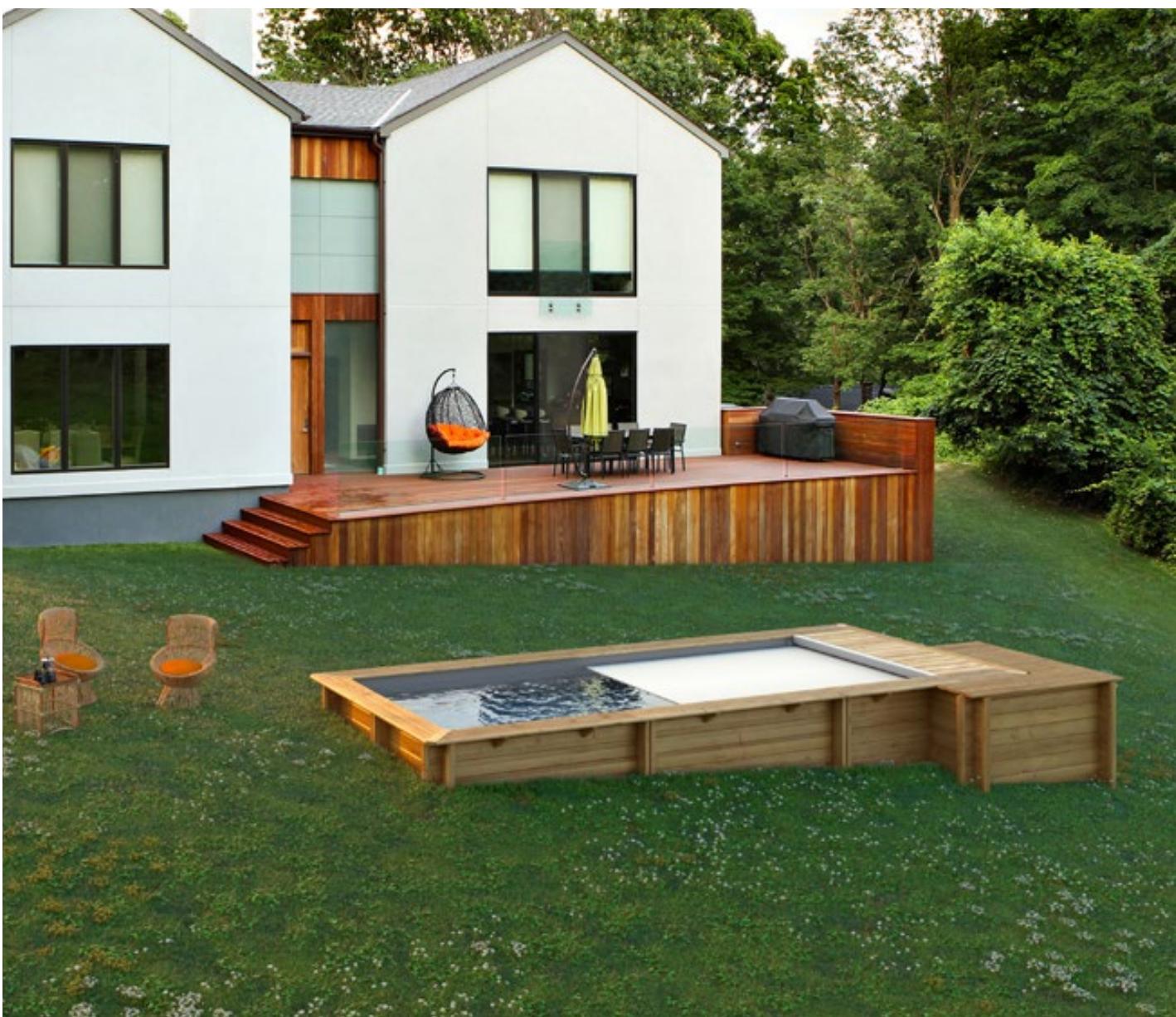

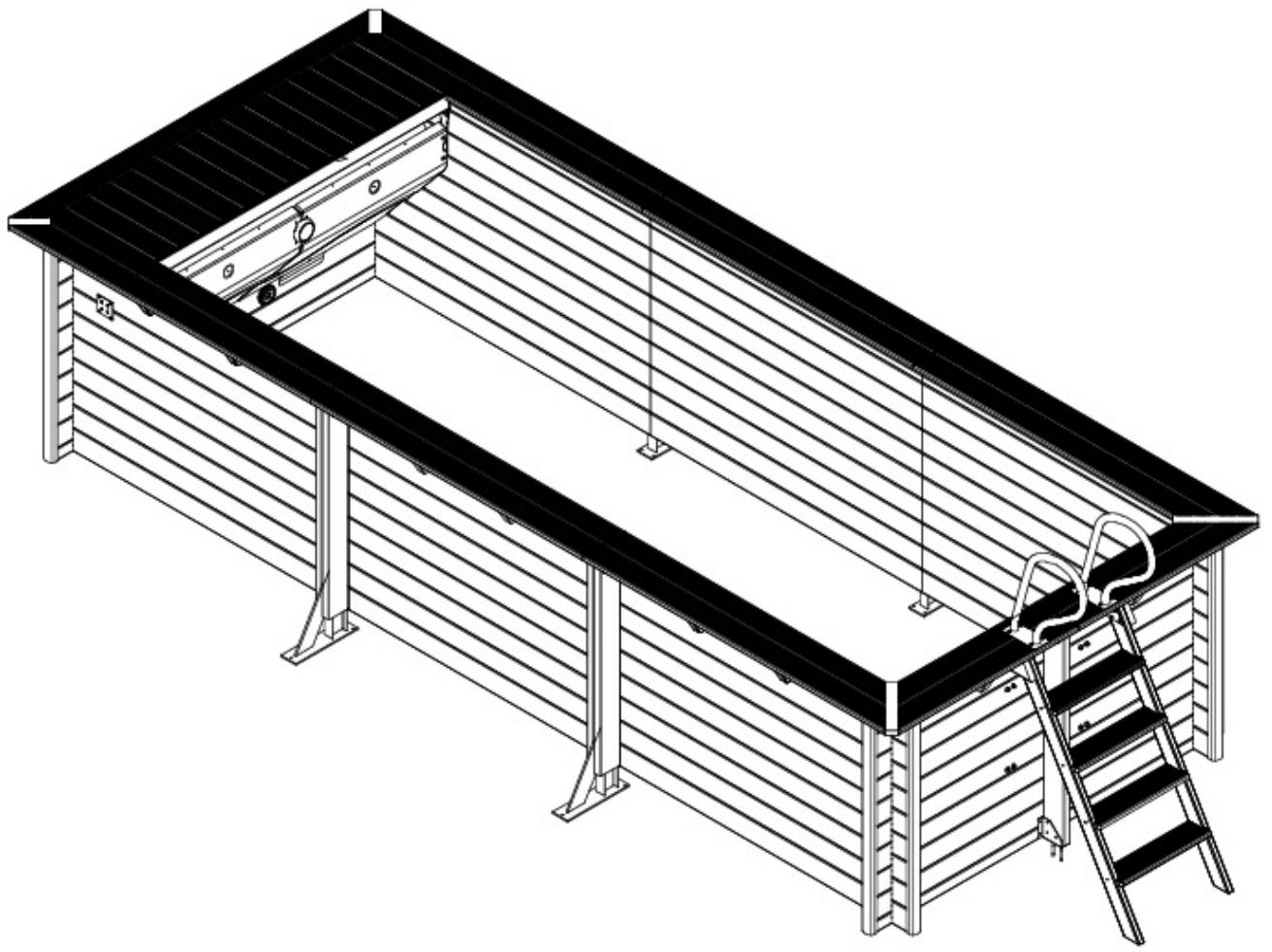

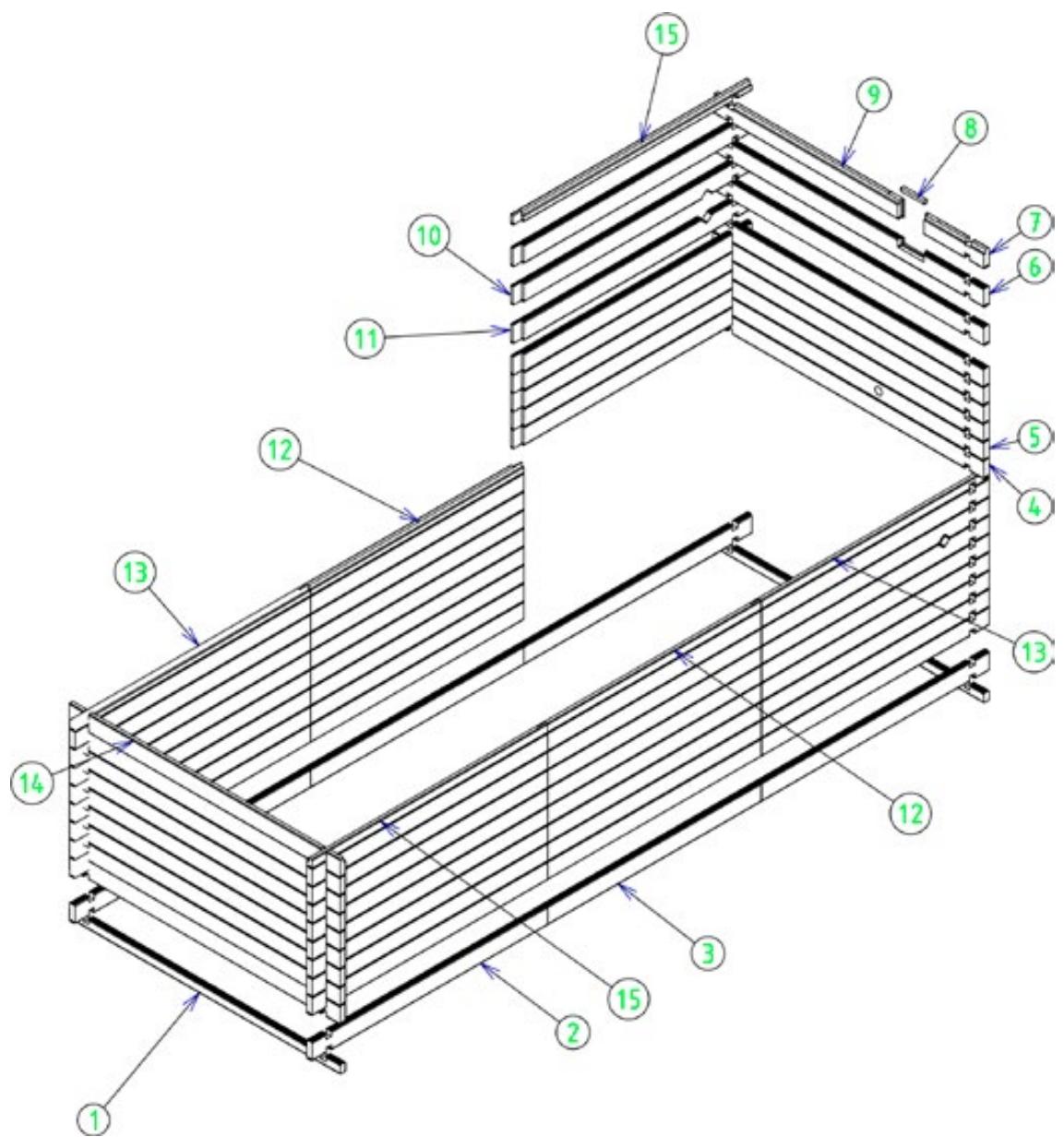

Piscine URBAINE est une innovation : elle conjugue les atouts habituellement réservés aux piscines haut de gamme, et les avantages pratiques des bassins de taille plus modeste. Grâce à ses dimensions réduites, vous l'installez où vous le souhaitez. Tout s'arrange avec la piscine URBAINE, la vraie piscine sécurisée avec sa couverture automatique immergée, qui se glisse partout, et s'installe sans formalité car son plan d'eau est inférieur à 10 m2.

Bien conserver les documents (notices et facture) après le montage de votre bassin, ces derniers vous seront indispensables pour toute demande ultérieure auprès de nos services. Nous avons apporté le plus grand soin à l'élaboration de votre piscine, néanmoins, certaines précautions sont nécessaires pour le montage et le bon usage de celle-ci. Aussi est il vivement conseillé de lire attentivement la notice avant d'entreprendre le montage et de conserver celle-ci pour une consultation ultérieure liée à l'usage et à l'entretien de votre piscine. Pour une réclamation éventuelle, il sera nécessaire d'indiquer le numéro de traçabilité de la piscine qui se trouve à l'arrière de la notice (page 60).

Si vous ne souhaitez pas monter votre piscine dans l'immédiat, il est nécessaire de stocker convenablement votre colis, sans le déballer, dans une pièce fraîche et ventilée, ou à défaut, à l'abri des intempéries et du soleil. Le but est surtout d'éviter la déformation des éléments bois qui rendrait le montage plus contraignant. Si toutefois vous étiez obligé de déballer votre piscine, il serait impératif de repalletiser le colis bois et de le sangler à nouveau. Une fois la structure bois déballée, son montage devra être effectué dans les 24 à 48 heures. Il est aussi recommandé au moment du stockage, après avoir ôté l'emballage, d'intercaler des petites pièces de bois (baguettes, champs plat) entre chaque niveau de bois pour favoriser la circulation de l'air. Nos bois sont calibrés et sélectionnés sans déformations (gauchissement, etc.). Des bois déformés ne pourraient être que le résultat de conditions de stockage non respectées.

Le kit livré est un kit pour piscine hors-sol. Si vous souhaitez enterrer (complètement ou partiellement) ce bassin, cela nécessite une mise en œuvre particulière. Il faut prévoir : + d'acquérir un coffre pour Piscine Urbaine ; + de réaliser une fouille en talus ; + d'installer un drainage et un puits de décompression efficaces et adaptés au terrain en périphérie de la dalle ; + de protéger les parois enterrées par un film plastique spécial fondation ; + de remblayer la fouille avec du gravier roulé 10/20. Les fournitures nécessaires ne sont pas incluses dans le présent kit.

Votre installation électrique devra être conforme à la norme C15-100. Vous devrez notamment prévoir sur l'alimentation électrique du coffret un dispositif de protection différentiel de 30 mA. N'hésitez pas à faire appel à un professionnel pour vous assurer de la conformité de votre installation. Le kit fourni vous permet une installation du coffret électrique à 3,5 m du bassin respectant les normes relatives à la sécurité des piscines (NF EN 16582-1 relatives à la sécurité de toutes les piscines privées, et NF EN 16582-3 relative au cas particulier des piscines hors-sol). PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 MESTefe]

A condition qu'elle soit montée conformément aux prescriptions de montage données dans cette notice, la couverture de sécurité dont est munie votre Piscine Urbaine permet de sécuriser l'accès au bassin conformément à la norme NF P90 308 (décembre 2013). L'utilisation de la piscine par les enfants doit se faire sous la surveillance d'un adulte. Cette piscine est destinée à un usage strictement familial. Il est formellement déconseillé de placer une piscine sous des arbres et strictement interdit de la construire sous des lignes électriques.

24.1 Les étapes de montage

+ _la réalisation des fouilles + le montage des jambes de force + le coulage de la dalle + le montage de la structure bois -* la mise en place de la filtration et des pièces en plastique + le montage de la descente d'échelle - la pose du revêtement d'étanchéité + le montage de la couverture automatique - la pose des margelles et des finitions + l'installation électrique

En dehors du matériel de terrassement nécessaire pour réaliser les fouilles et la dalle de béton, nous vous conseillons de vous équiper du matériel suivant : + outils de mesure : décamètre, cordeau, grand niveau à bulle + maillet *_visseuse, tournevis plat, tournevis cruciforme, foret diamètre 10 mm + outils de coupe : cutter, scie à métaux, scie cloche de diamètre 60 mm - clé a pipe ou à douille (de 13 et 17) - outils de finition : papier de verre, lime fine - outils pour le collage de la tuyauterie : papier de verre grain moyen, décapant PVC

2.4.3 Temps de montage

Fouilles et terrassement : 1 À 2 JOURNÉES SELON LE MATÉRIEL UTILISÉ Structure métallique : JOURNÉE (À 2 PERSONNES) Coulage de la dalle : ‘ JOURNÉE (À 2 PERSONNES) SELON LE MATÉRIEL UTILISÉ Structure bois et couverture : 1 À 2 JOURNÉES (À 2 PERSONNES - TEMPS HORS DÉLAI DE SÉCHAGE DE LA DALLE) Séchage intégral de la dalle : 21 JOURS (3 SEMAINES) Indice de révision : A - Code : 97141480

Matériau naturel, le bois peut présenter naturellement des imperfections. Ceci est normal et ne nuit en rien à la durabilité du produit. Un certain nombre d’entre elles sont superficielles et n’entrent donc pas dans le cadre de la garantie de nos produits.

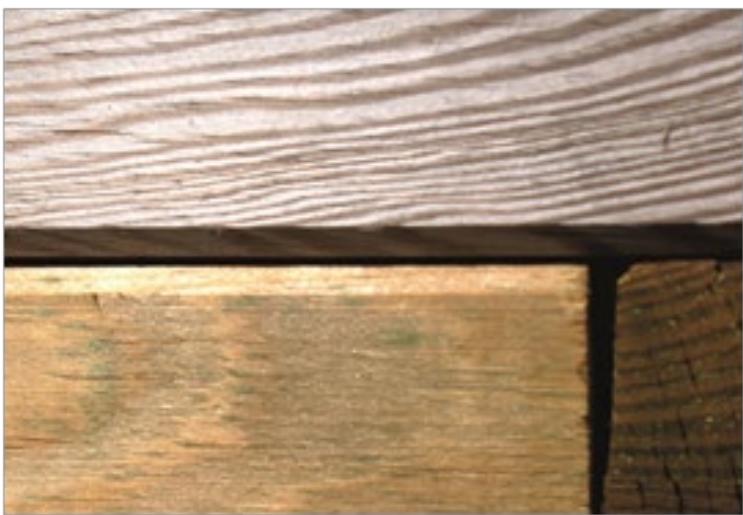

3.1 Différence de teinte

Toutes les essences de bois présentent des variations de teinte. Le traitement les renforce car le produit va pénétrer le matériau de façon plus ou moins importante selon la densité et le veinage. L'exposition du bois en extérieur atténue nettement ces variations de teinte.

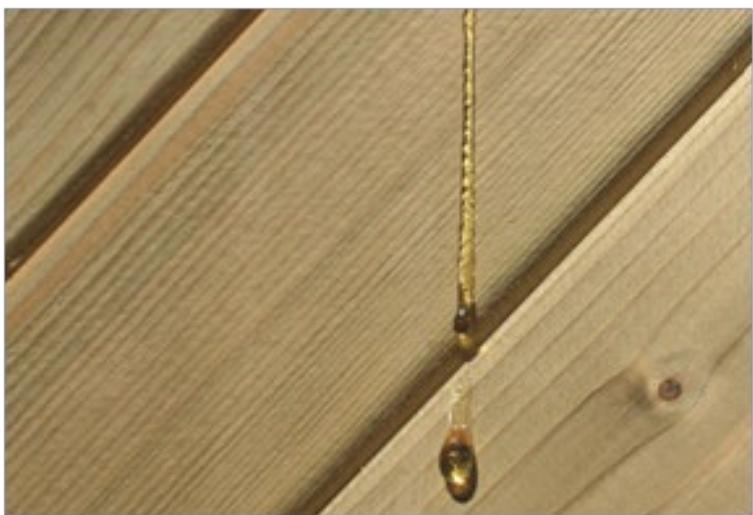

3.2 Remontées de résine

Lors du traitement autoclave des essences résineuses, l'alternance de vide et pression peut amener à la surface du bois des résidus collants de résine. Pour les enlever, il suffit de les gratter délicatement avec un outil approprié, sans toucher au bois. L'essence de térébenthine est, elle-aussi, efficace mais peut tacher le support si elle est utilisée en trop grande quantité. 2016/04 - Indice de révision : A - Code : 97141480 | 7/60 | PISCINE URBAINE

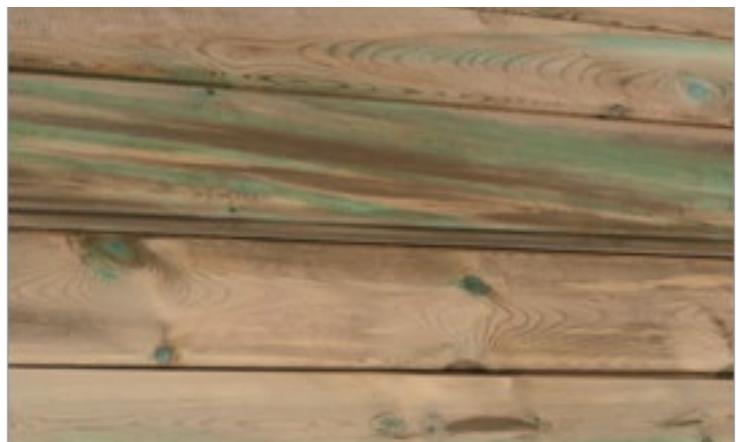

3.3 Remontées de sels

Les bois traités en autoclave montrent fréquemment de petites taches vertes en surface. Si vous le souhaitez, vous pouvez les poncer légèrement. Cette couleur disparaîtra dans le temps.

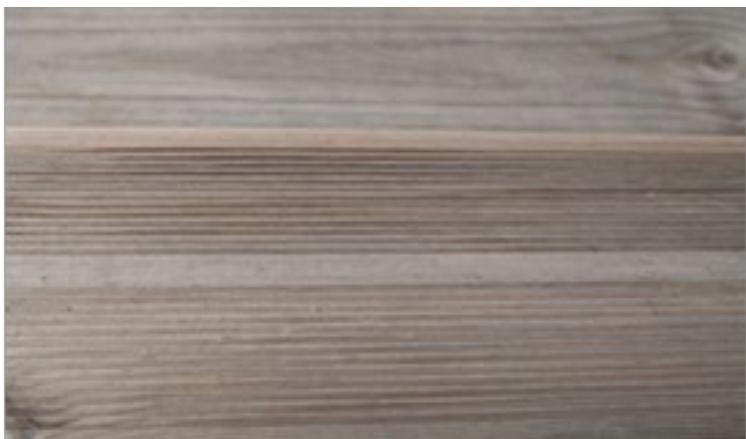

L'action du soleil et de la lune sur les bois entraine un grisaillement caractéristique et inévitable. Il est possible que certaines pièces de bois présentent déjà des grisaillements liés aux condition de stockage des différents éléments constitutifs de la structure. Il s’agit d'un phénomène naturel qui ne nuit pas à la résistance du produit. L'ensemble de la piscine prendra une teinte homogène au bout de quelques mois d'exposition.

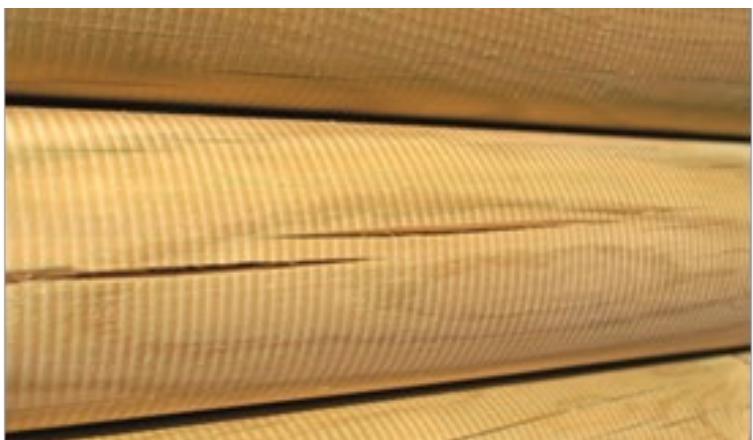

3.5 Présence de fissures et gerces

Le bois est sujet aux variations dimensionnelles en fonction du taux d'humidité et de la température. Lorsqu'il sèche, il se rétracte de façon irrégulière, entraînant l'apparition de fentes. Celles-ci peuvent être impressionnantes. Pourtant, elles ne nuisent pas aux caractéristiques mécaniques du produit et, par conséquent, n’entrent pas dans le cadre de la garantie. JO 201604 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

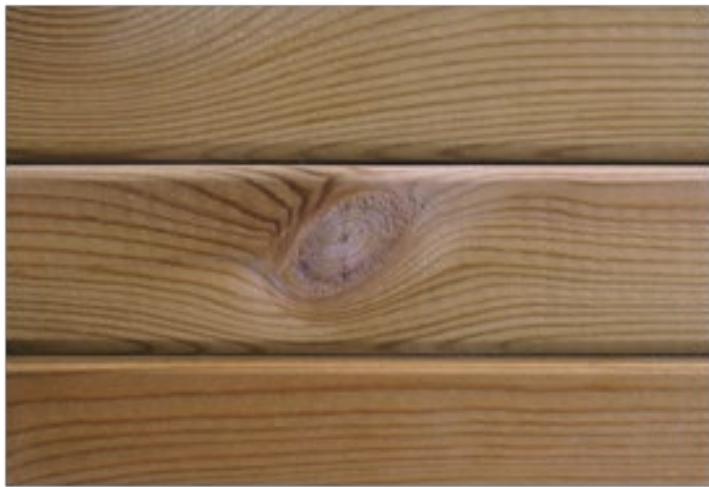

3.6 Présence de nœuds

Les nœuds correspondent à la trace des branches de l'arbre. Leur quantité et leur taille dépendent de l'essence de bois et du tri effectué. En aménagement extérieur, les nœuds adhérents et les petits nœuds sont acceptés.

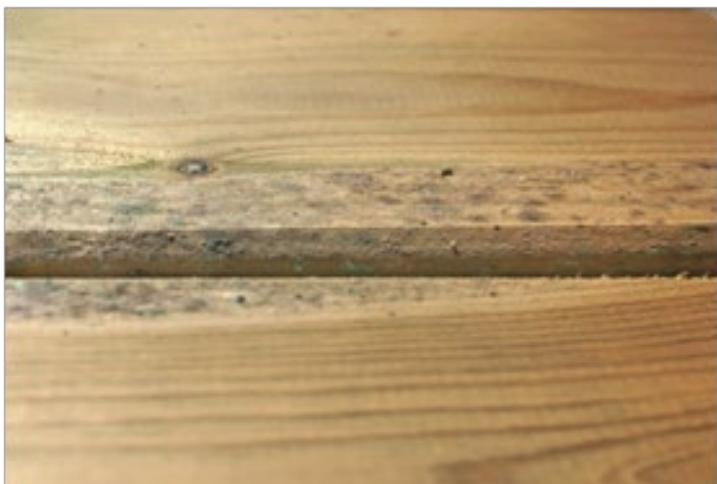

3.7 Moisissures superficielles

Les bois sont sujets aux moisissures, provoquées par des champignons microscopiques. Ils peuvent présentés du «bleuissement», surtout les résineux. Ce phénomène superficiel, renforcé par la chaleur, l'humidité et le manque d'aération, se caractérise par des taches allant du bleu clair au bleu noir. Un simple essuyage permet de les éliminer. Rappelons que les bois traités classe 4 sont bien sûr protégés contre les attaques de champignons pouvant dénaturer leurs qualités physiques et mécaniques. 2016/04 - Indice de révision : A - Code : 97141480 Eee] PISCINE URBAINE

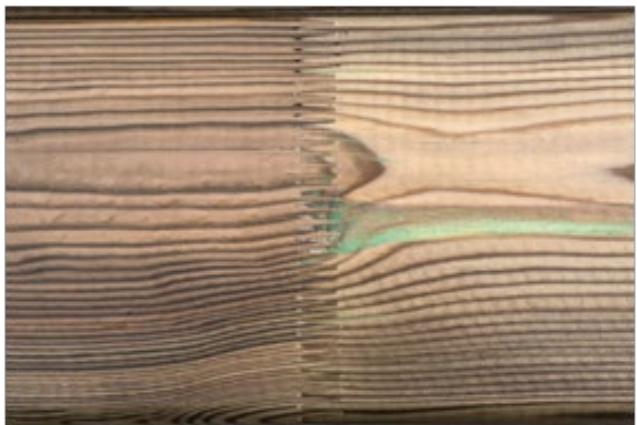

Afin d'apporter une grande qualité dans le choix de nos bois, un tri méticuleux est effectué avant le rabotage, ce qui nous amène à extraire une partie du volume si les 2 faces sont défectueuses. Ces bois sont ensuite retraités en aboutage (voir visuel). Cela ne pénalise en rien ses caractéristiques mécaniques.

Après avoir déterminé l'emplacement idéal pour votre piscine (privilégiez une orientation des skimmers face aux vents dominants), commencez par réaliser les fouilles nécessaires à la réalisation de la dalle qui viendra sceller la structure métallique et assurer le fond de votre bassin. Au besoin faites vous aider par un professionnel. IL'est strictement interdit de remblayer afin d'obtenir une surface plane car le hérissonnage et la dalle doivent impérativement être assis sur un sol stable. Dans cette partie décrivant le terrassement, les indications sont données en prenant en compte la présence du coffre et du système de drainage qui permettent d'enterrer entièrement où partiellement la piscine. Dans le cas d’une installation hors-sol, le coffre et le système de drainage sont superflus. L'excavation et la dalle seront alors des rectangles de 4762 mm de long et de 4100 mm de large.

4.2 Réalisation de la fouille

4.2.1 Quantités de matériaux

Les quantités de matériaux nécessaires sont données dans le tableau ci-dessous : Volume estimatif du hérissonnage 2,5 m gravier 20/40 Surface géo textile (fond) 21,5m° | feutre non tissé Surface de polyane 21,5m° |feuille polyéthylène Longueur théorique drain 80 mm 21,5m |PVC Ferraillage 23m fers de type ST25C Dalle 3,5 mn béton C25/30 Nappe de protection pour paroi enterrée (rouleau de 1,5 m de hauteur) | 22 ml polyéthylène Remblai 13,5 m° | gravier roulé 10/20

Réalisez une excavation, dont les dimensions sont celles de la piscine augmentées de 1,1 m en largeur et en longueur, soit 0,55 m tout autour du bassin. Dans le cas où vous souhaitez entièrement enterrer la piscine, la profondeur de la fouille doit être de 1,56 m. Dans le cas d'une piscine hors-sol, afin que la 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

dalle affleure au sol, la fouille doit être profonde de 0,26 m. Dans le cas d'une piscine semi-enterrée, la profondeur de fouille est libre. Par exemple, si vous souhaitez semi-enterrer votre piscine de 1 m (et donc laisser 33 cm apparents), la profondeur de l'excavation devra être de 1,26 m.

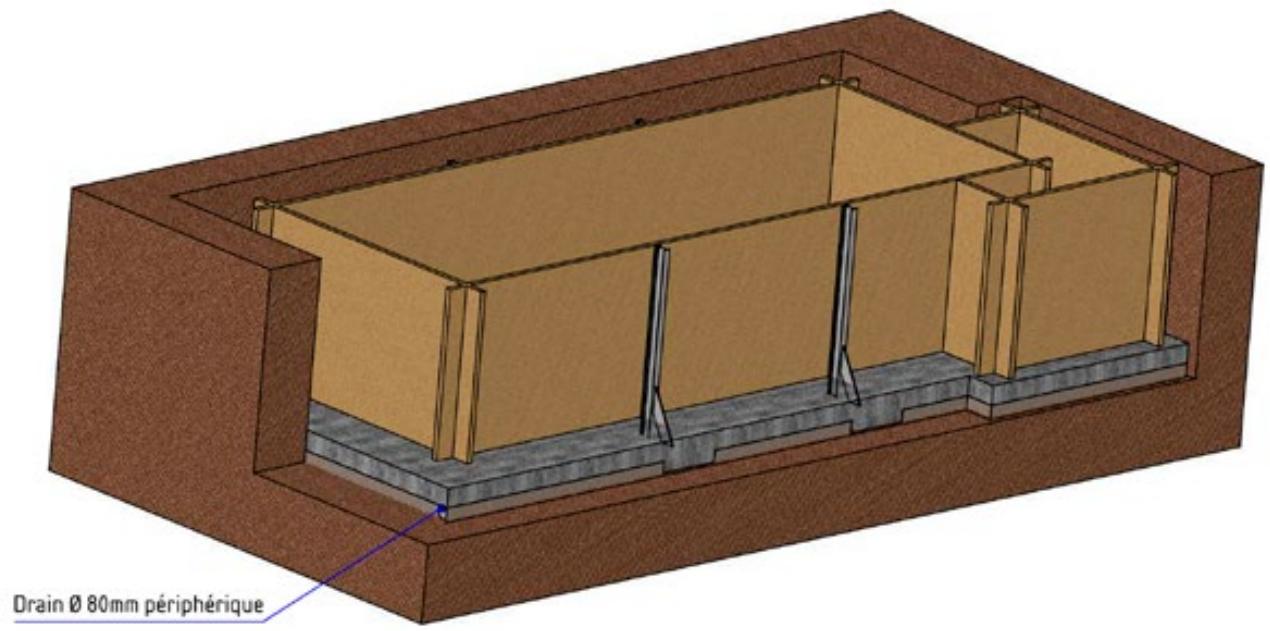

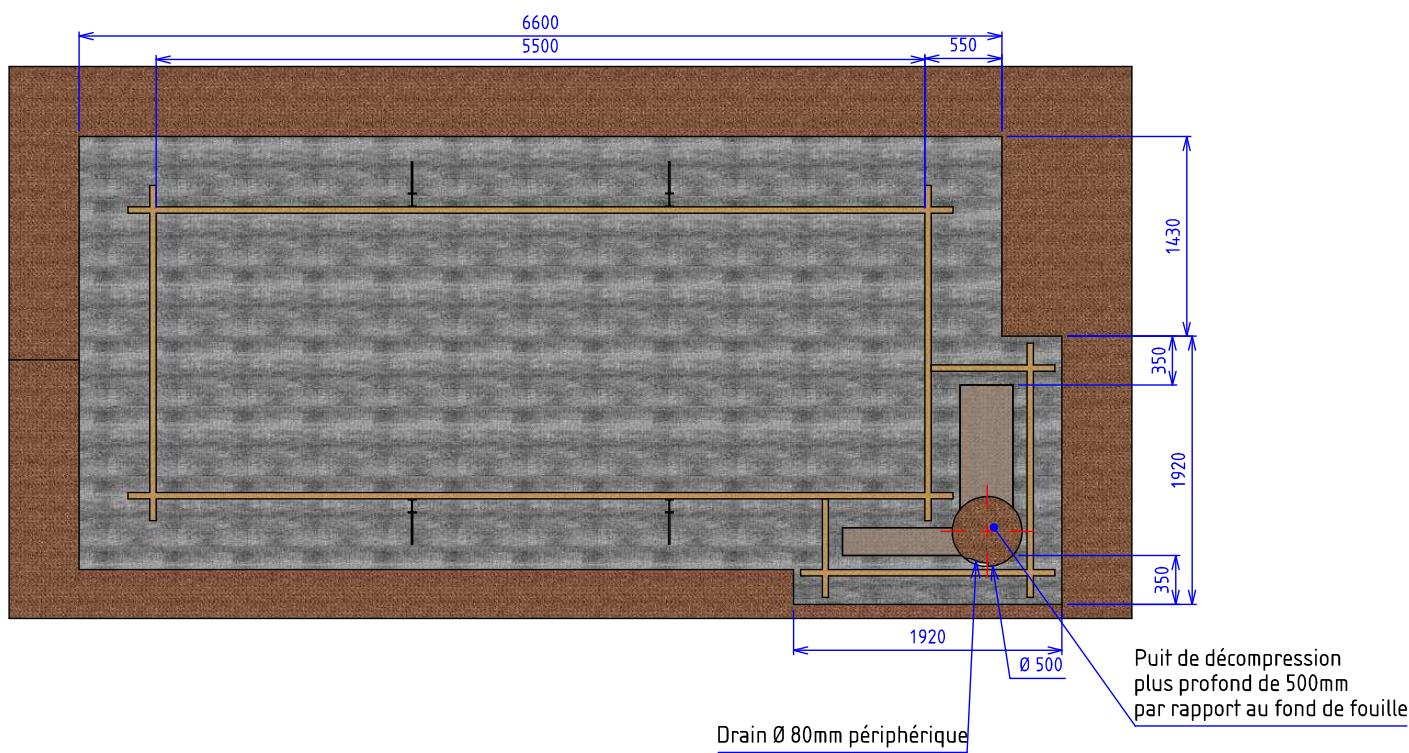

Si vous prévoyez d'enterrer le bassin, installez un drainage sur toute la périphérie extérieure. Ce drain, d'un diamètre de 80 mm doit être relié à un puits de décompression implanté dans un angle, en bordure extérieure de la fouille. Ce puits doit être plus profond de 0,5 m par rapport au fond de fouille et avoir un diamètre minimal de 0,3 m permettant le passage d'une pompe de relevage dans le puits de décompression. Drain 8 80mm périphérique Puit de décompression Plus profond de 500mm par rapport au fond de fouille Drain 9 80mm périphérique Figure 1 - Plan de pose du système de drainage PISCINE URBAINE 2016/04 - Indice de révision : A- Code : 97141480 MBPIsYe]

Égalisez au mieux la surface du fond de fouille, et déroulez-y un géotextile recouvrant la totalité du fond de fouille. Procédez à un herissonnage à l’aide de gravier 20 / 40 mm sur une hauteur de 110 mm sur le périmètre de la fouille. Le bon compactage du gravier assurera la propreté du fond de fouille, et facilitera donc la pose de la structure métallique. Ôtez le gravier aux emplacements mis en évidence sur la Figure 2 afin d'aménager quatre cavités de 500 x 650 mm et de profondeur 90 mm. Ces cavités sont destinées à accueillir les jambes de force en acier qui, une fois coulées dans le béton, permettront d'assurer le maintien de la structure.

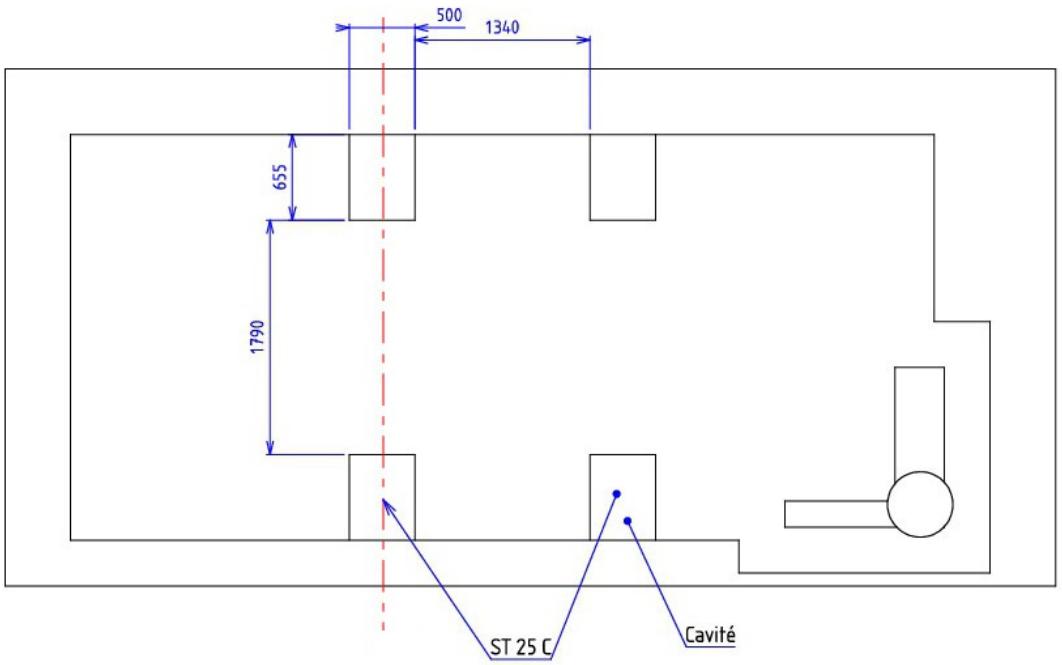

ST25 Fi Cavité Figure 2 - Emplacements des cavités destinées à accueillir les jambes de force

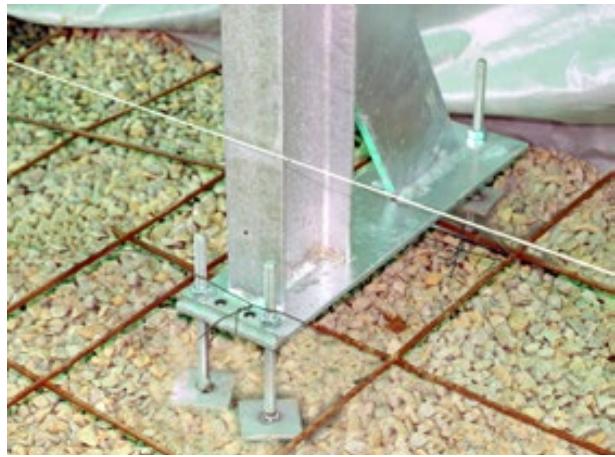

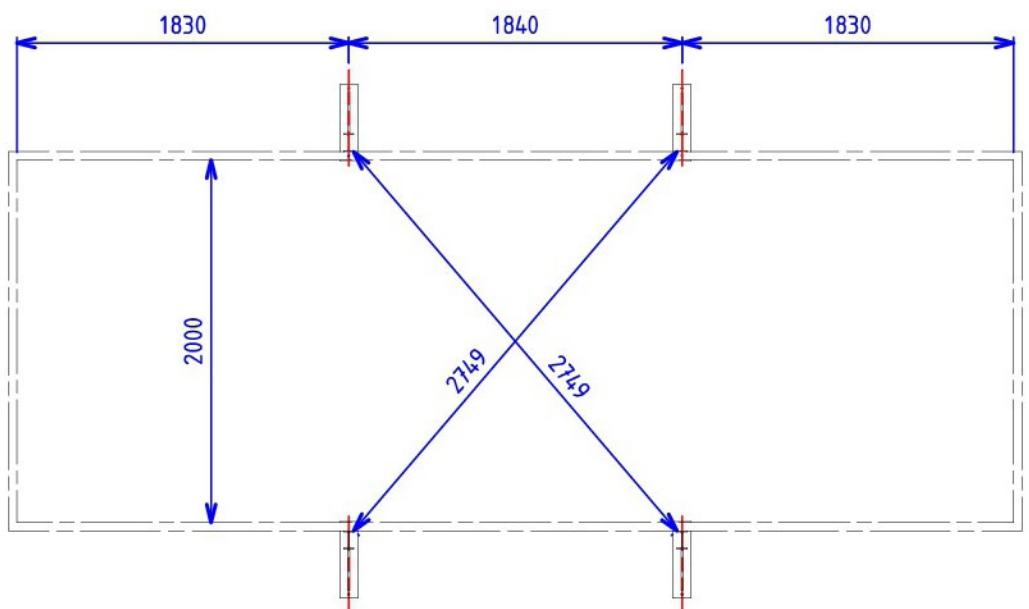

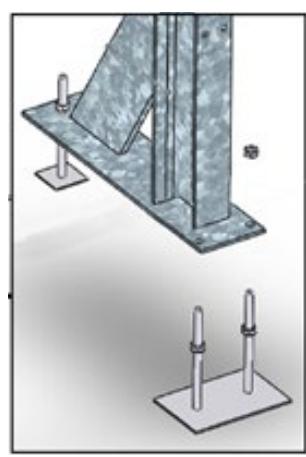

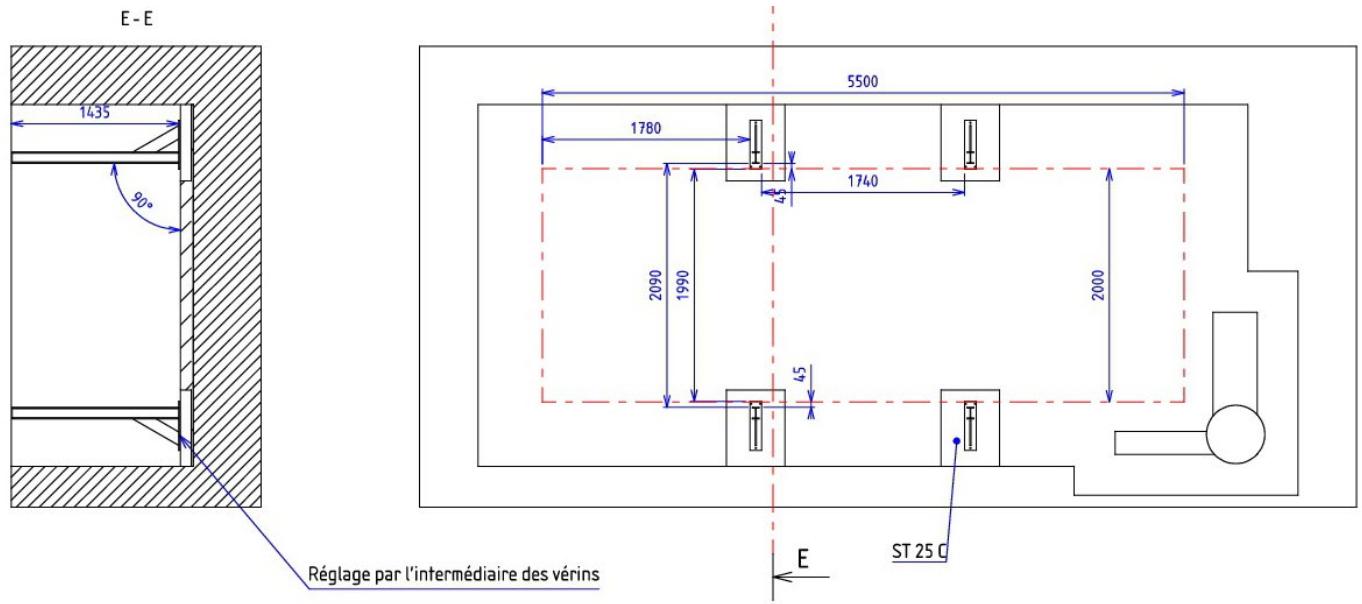

4.3 Mise en place des jambes de force

Disposez un 1er ferraillage (de type ST25C) au fond des cavités destinées aux jambes de force. Elles accueilleront par la suite des massifs de béton dans lesquels seront coulées les jambes de force. Installez les jambes de force dans chacun de quatre emplacements, après les avoir pré-équipés de vérins (Figure 3 et Figure 4). Utilisez 4 vérins doubles et 4 vérins simples ainsi que 24 écrous de diamètre 10 mm (sachet A). ASTUCE : Vous pouvez utiliser les jambes de force pour matérialiser la hauteur que devra avoir votre dalle de béton une fois achevée. Pour cela, en prenant comme niveau 0 l'arase de votre piscine (voir Figure 5), mesurer 1,303 m et tracer un trait à cette cote sur le devant de la jambe de force. Ce trait correspondra à la valeur finie de votre dalle béton. Après l'assemblage, effectuez les réglages de bon positionnement des jambes de force et vérifiez avec soin l’aplomb, le niveau, ainsi que l'alignement des jambes de force. Afin que les jambes de force soient maintenues en place suite à ce réglage, vous pouvez les pré-scellez à l’aide d’une petite quantité de béton. (C1 Il'est impératif que la jambe de force ne dépasse pas du niveau de l'arase après réglage des vérins des jambes de force. Il n’est par contre pas gênant que le haut de la jambe de force soit de 1 à 2 cm en dessous de l'arase du bassin. (1 Apportez un soin particulier à la réalisation de ces étapes de montage, celles-ci conditionnent la suite et la qualité finale du montage de votre piscine. Un mauvais positionnement des jambes de force peut engendrer l'impossibilité de monter les parois du bassin. (1 Vérifier que l'ensemble des cotes de la figure 4 sont respectées avant de passer à l'étape suivante. - Indice de révision : A - Code : 97141480 ? PISCINE URBAINE

| ae | & | H Éeessl Dibeees a 3 N | ii l | E sd Réglage par l'intermédiaire des vérins LE

Figure 4 - a et b - Positionnement des jambes de force PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480

4.4 Coulage de la dalle de béton

441 Ferraillage Avant de procéder au coulage du béton, effectuez la pose du ferraillage supérieur par des treillis soudés (de type ST25C) sur l'ensemble du fond de fouilles (prévoir un retrait en périphérie de 3 à 5 cm). Une découpe permettant le passage des jambes de force sera nécessaire. Les treillis doivent se chevaucher de deux carreaux et demi, et être liés entre eux à l’aide de liens métalliques. Dans le cas de l’utilisation d’un béton auto-nivelant, il convient d'installer un polyane sous les fers à béton, car ce béton est très liquide et risque de se répandre entre les graviers du terrassement. Le béton utilisé devra être du type C25/30 minimum.

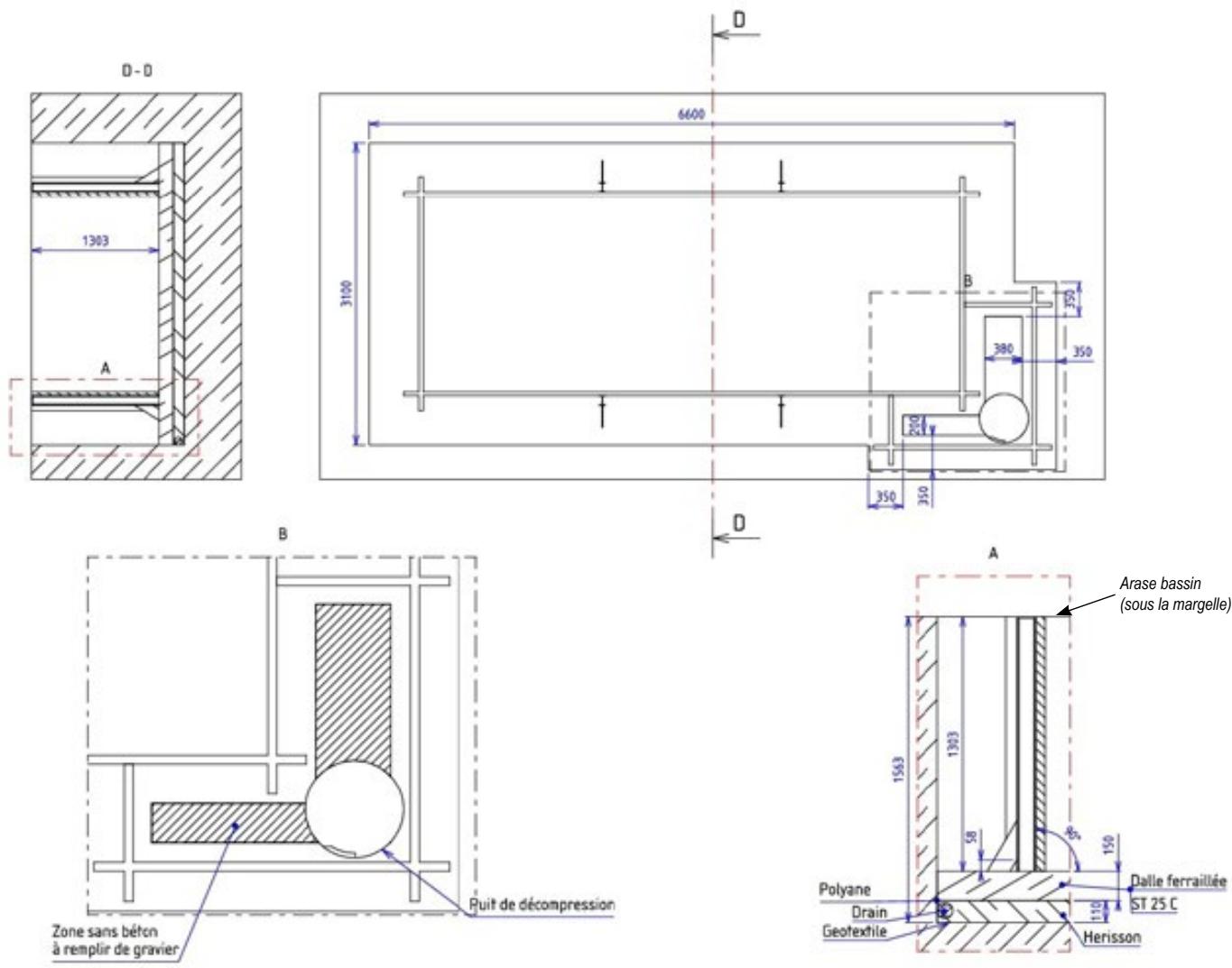

4.4.2 Dimensions de la dalle

Les caractéristiques de la dalle de béton sont données à la Figure 5. Les dimensions de la dalle sont telles que les pieds de l'échelle bois extérieure au bassin ne reposent pas sur la dalle béton. Nous vous conseillons cependant de les faire reposer si cela est possible sur un élément solide (dalle ou plots en béton par exemple).

0-0 # 772 à Pal = CL ! : ——— fA 7 JH ! à } L, |__» 4 1] £

7, 7] TA al] LIN 4] 4 . — L — | (A ‘4 7 arcs 1 nié Zone sans béten / Couette 7, 4 \Herisson à remplir de gravier / Figure 5 - Caractéristiques de la dalle de béton Lors du coulage de la dalle sur l'ensemble du fond de fouille, assurez-vous que le ferraillage supérieur est correctement noyé dans le béton : la couche de béton au dessus du ferraillage doit mesurer au minimum 3 cm. Reportez-vous à la Figure 5 pour déterminer la profondeur de la dalle à couler : elle doit avoir une épaisseur d'au minimum 150 mm, et être telle que la hauteur entre la surface de la dalle et le haut de la fouille soit de 1303 mm si vous souhaitez que la piscine soit enterrée. Effectuez une mise à niveau et un lissage soignés afin d'éviter les défauts de surface, que vous seriez nécessairement amené à corriger ultérieurement. 2016/04 - Indice de révision : A - Code : 97141480 _ PISCINE URBAINE

(C1 La dalle constitue l’assise de la structure bois. Tout défaut de niveau de celle-ci sera perceptible une fois la piscine mise en eau. De même, des défauts de surface trop importants nuiront à la qualité du fond de votre piscine.

Le montage de la structure bois peut débuter 2 à 3 jours après le coulage de la dalle sans attendre le séchage en profondeur de celle-ci. Il est par contre absolument nécessaire d'observer un délai de 3 semaines avant d'effectuer la mise en eau du bassin. Avant de démarrer le montage des parois bois, assurez-vous que la dalle béton ne présente aucune aspérité, et qu’elle soit parfaitement de niveau. La finition de la dalle détermine la bonne assise des parois, la qualité du fond de votre piscine ainsi que son aspect final. Un défaut de niveau sera accentué et perceptible une fois le bassin mis en eau. Il peut également engendrer l'impossibilité de monter les parois du bassin. Au besoin, rectifiez par ponçage ou ragréage de la dalle. Votre bassin est constitué de plusieurs références de lames (aussi appelées madriers) dont vous retrouverez le positionnement sur les différents schémas (Figure 7 et Figure 8). Il comporte des lames spécifiques permettant la mise en place des pièces en plastique (skimmer, refoulement, support de palier et traversée de paroi nécessaires à la fixation de l'axe de la couverture automatique). Le montage de cette structure est détaillé pas à pas dans cette section. Figure 6 - Plan général de la Piscine Urbaine PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 BNEJIe]

NUMÉRO QUANTITÉ DIMENSIONS TYPE SPÉCIFIQUE (MM) 1 2 2332 x 78 x 45 lame mâle 2 32 2031 x 145x45 | lame mâle/femelle 3 18 1908 x 145 x45 | lame mâle/femelle 4 14 2332 x 145x45 | lame mâle/femelle 5 1 2332 x 145x45 | lame mâle/femelle refoulement 6 1 2332 x 145x45 | lame mâle/femelle skimmer 7 1 528 x 137 x 45 lame femelle skimmer 8 1 200 x 25 x 25 tasseau skimmer 9 1 1604 x 137 x 45 lame femelle skimmer 10 2 2031 x 145x45 | lame mâle/femelle | traversée de paroi 11 2 2031 x 145x45 | lame mâle/femelle | traversée de paroi 12 2 1908 x 70 x 45 lame femelle 13 2 2031 x 70 x 45 lame femelle 14 1 2332 x 137 x 45 lame femelle 15 2 2031 x 70 x 45 lame femelle Figure 7 — Éclaté de la structure bois

04 - Indice de révision : À - Code

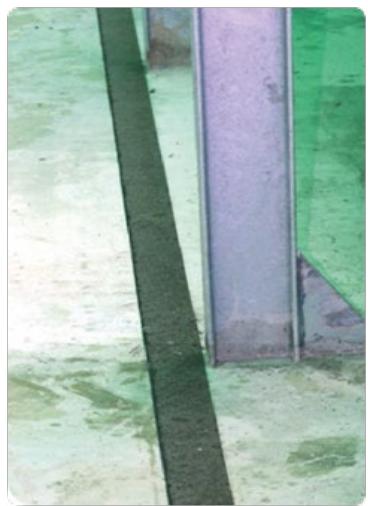

5.2 Mise en place des bandes bitumeuses

Commencez par dérouler les bandes bitumineuses fournies qui vont isoler la structure bois de la dalle béton (Figure 9). Figure 8 - Mise en place des bandes bitumineuses

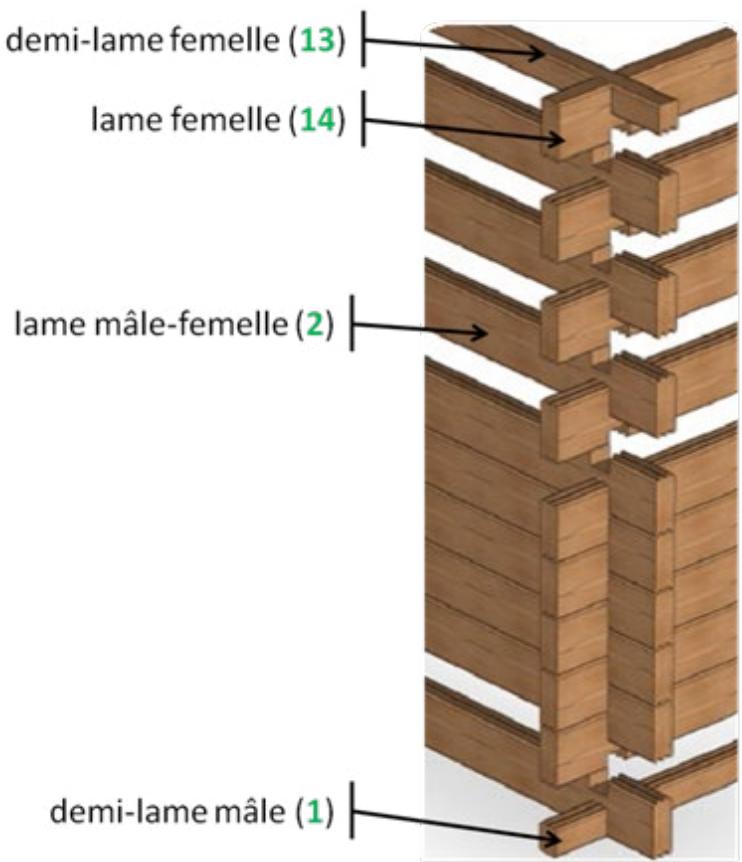

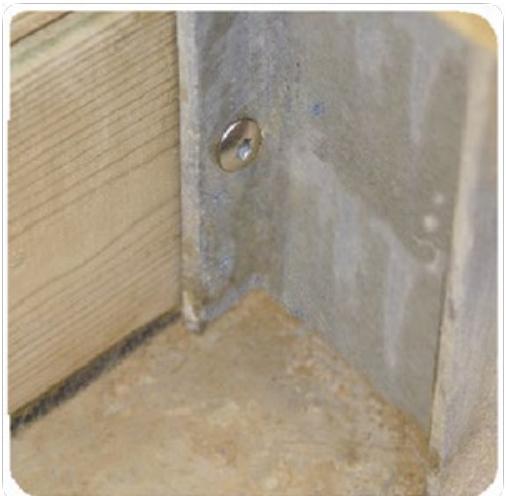

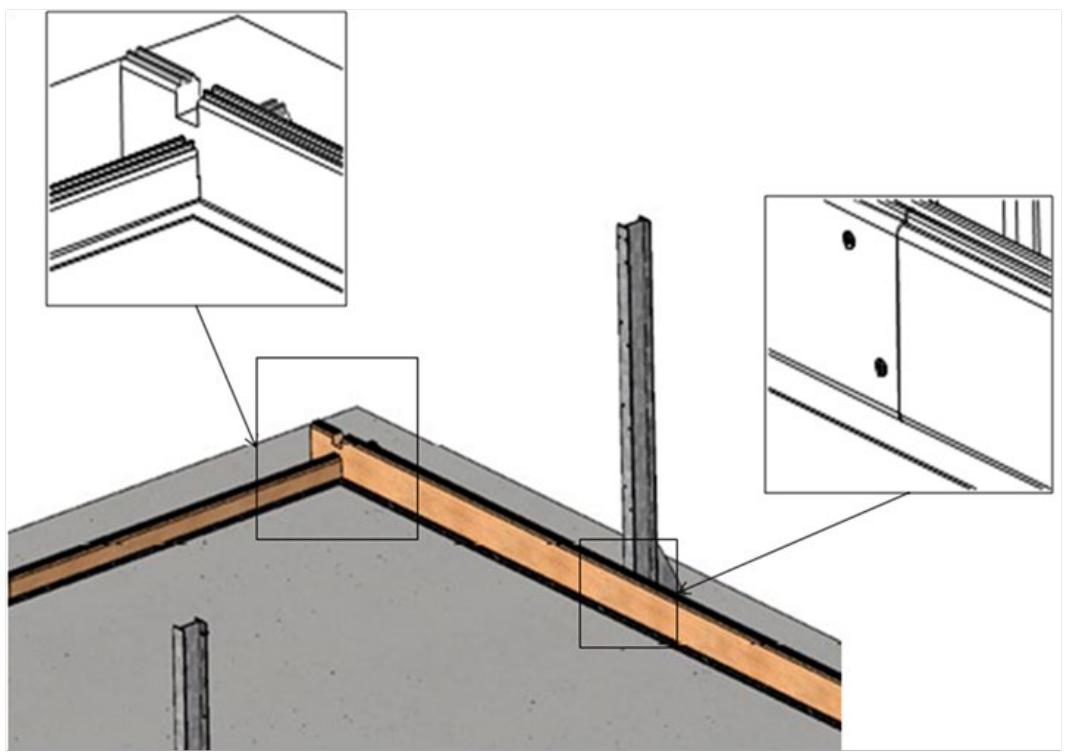

5.3 Montage des madriers

Posez les ? lames de bois qui constituent les largeurs du bassin, puis emboîtez aux angles les lames qui constituent les longueurs. Après avoir disposé la 1ere rangée de parois, assurez-vous que les diagonales soient égales. Montezles parois, en suivant le schéma d'assemblage de la Figure 10 et en prenant soin de bien positionner les madriers usinés (voir leur position à la Figure 8). Les languettes doivent toujours êtres positionnées vers le haut et les rainures vers le bas. demi-lame femelle (13) lame femelle (14) lame mâle-femelle (2) demi-lame mâle (1) Figure 9 - Principe d'emboîtage des lames de bois PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480

(C1 Tout au long du montage des parois, veillez à ce que les lames soient bien emboîtées à fond de rainures, et ce dès les premiers rangs. Après le montage de chaque rang, vérifiez que les lames soient parfaitement de niveau, puis verrouillez-les comme indiqué à la Figure 11 : - entre elles, à l’aide de 80 vis à tête fraisée 5 x 40 en inox A4 torx filetées sur 25 mm (sachet C) ; + sur les 4 jambes de force (celles-ci sont pré percées, comme montré à la Figure 12) à l’aide de 36 vis penture 6 x 30 en inox A2 torx (sachet D). Afin d'assurer un bon assemblage, il peut-être nécessaire d'utiliser une massette et un serre-joints afin de remédier à de légères déformations des lames dues au stockage. Ne frappez pas directement sur les lames, utilisez pour cela la cale martyre. Éliminez, au fur et à mesure, les éventuelles échardes dues au vissage. AR , Figure 10 - Verrouillage des madriers entre eux Figure 11 - Verrouillage des madriers sur les jambes de force (0) 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

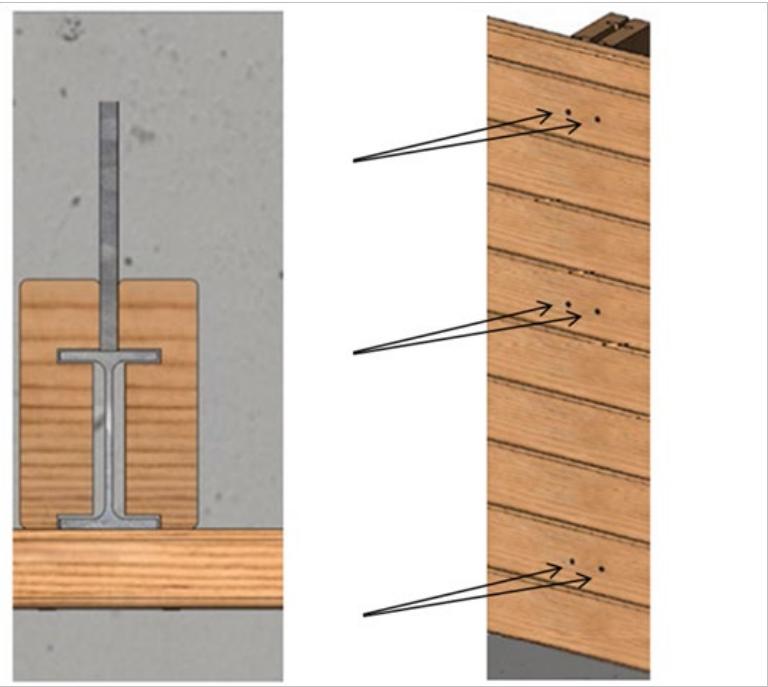

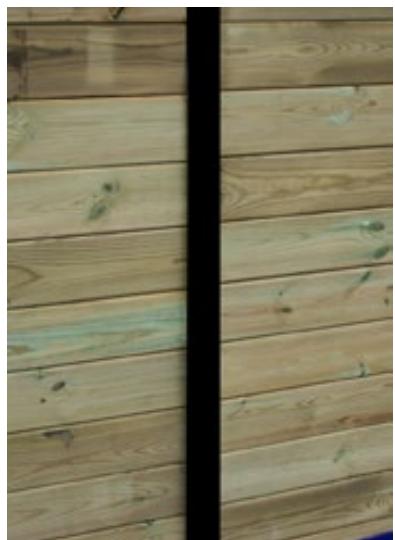

5.4 Fixation des profils d’habillage des jambes de force

Mettez en place les profils d'habillage des jambes de force. Ceux-ci doivent être affleurant au haut de la paroi. Verrouillez-les par l’intérieur du bassin comme indiqué à la Figure 13 à l'aide de 3 vis à tête fraisée 5 *x 80 en inox A4 torx filetées sur 50 mm (sachet L) par demi-profilé, soit un total de 24 vis. Les 2 profils ne sont pas jointifs et laissent apparaître la partie métallique. Dans le cas ou vous seriez amené à recouper les profils (piscine semi-enterrée par exemple), positionnez-les coupe vers le haut. Figure 12 - Mise en place des profils d'habillage des jambes de force

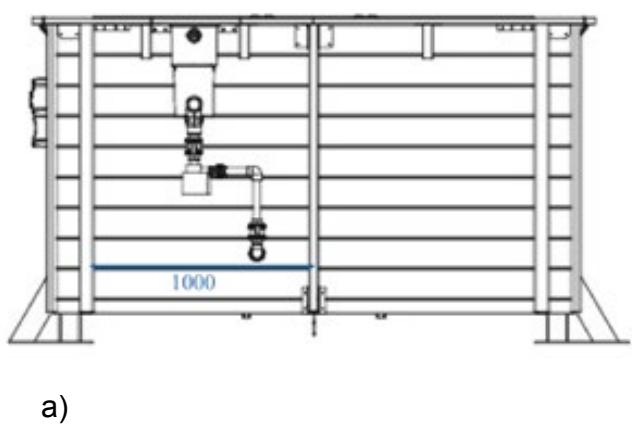

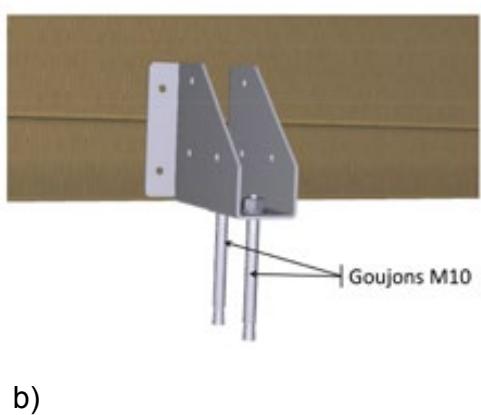

5.5 Pose des sabots de jambe de force

Au milieu des largeurs de la piscine (à 1000 mm des montants, comme indiqué à la Figure 14), fixez au sol les deux sabots grâce aux quatre Goujons M10 x 130 en inox A4. Pour cela, percez deux trous de 10 mm de diamètre à l’aide d'un foret à béton et d'un perforateur, ou à défaut d'une perceuse à percussion. Fixez également les sabots aux parois grâce à huit vis penture 6 x 20 en Inox A2 torx (sachet G). Insérez dans les sabots les deux jambes de force en bois de dimensions 1285 x 145 x 45, et fixez-les aux sabots métalliques à l’aide de 12 vis penture 6 x 20 en Inox A2 torx (sachet G). Fixez également les jambes de force en bois aux parois, par l'intérieur du bassin. Pour chaque jambe de force en bois, vissez chacune des 9 lames entières de la paroi dans la jambe de force à l’aide de 9 vis à tête fraisée 5 x 80 filetée sur 50 mm, soit un total de 18 vis. LL ET Goujons M10 a) b) Figure 13 - a et b - Pose des sabots pour jambe de force en bois 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

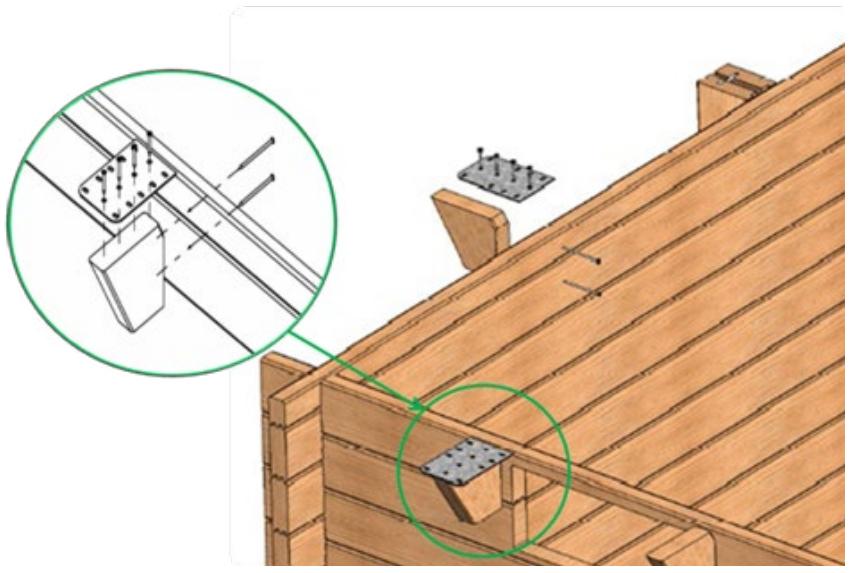

Fixez les plaques métalliques sur chacune des 17 consoles en bois à l’aide de 4 vis à tête fraisée 5 x 40 zinguée torx filetées sur 25 mm (sachet M), soit un total de 68 vis, comme représenté à la Figure 15: + 15 consoles standards : la largeur de la plaque métallique dont les coins ne sont pas arrondis doit être alignée sur le montant vertical des consoles qui viendra en appui contre les parois ; + 2 consoles spéciales : la largeur de la plaque métallique dont les coins ne sont pas arrondis doit être en retrait de 5 mm par rapport au montant vertical des consoles qui viendra en appui contre les parois. Fixez les consoles avec leurs plaques sur les parois à l'aide de 34 vis à tête fraisée 5 x 100 en inox A2 torx filetées sur 60 mm (sachet L), plaque métallique vers le haut, en suivant le plan donné à la Figure 16. Montez les deux consoles spéciales aux emplacements entourés en rouge sur la Figure 16 (sur les longueurs, du côté du skimmer et de l'axe de couverture automatique). Dans tous les cas, l'assemblage doit être tel que la plaque métallique affleure au haut de la paroi. Vérifiez que les plaques sont parfaitement de niveau afin de permettre la pose ultérieure des margelles.

Figure 14 - a et b - Montage des plaques métalliques sur les consoles de margelles 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

59% 590 646 619 585 636 647 590 594 ETIFTTET li à di | D | NZ F e 8 5 g & = se + ER à

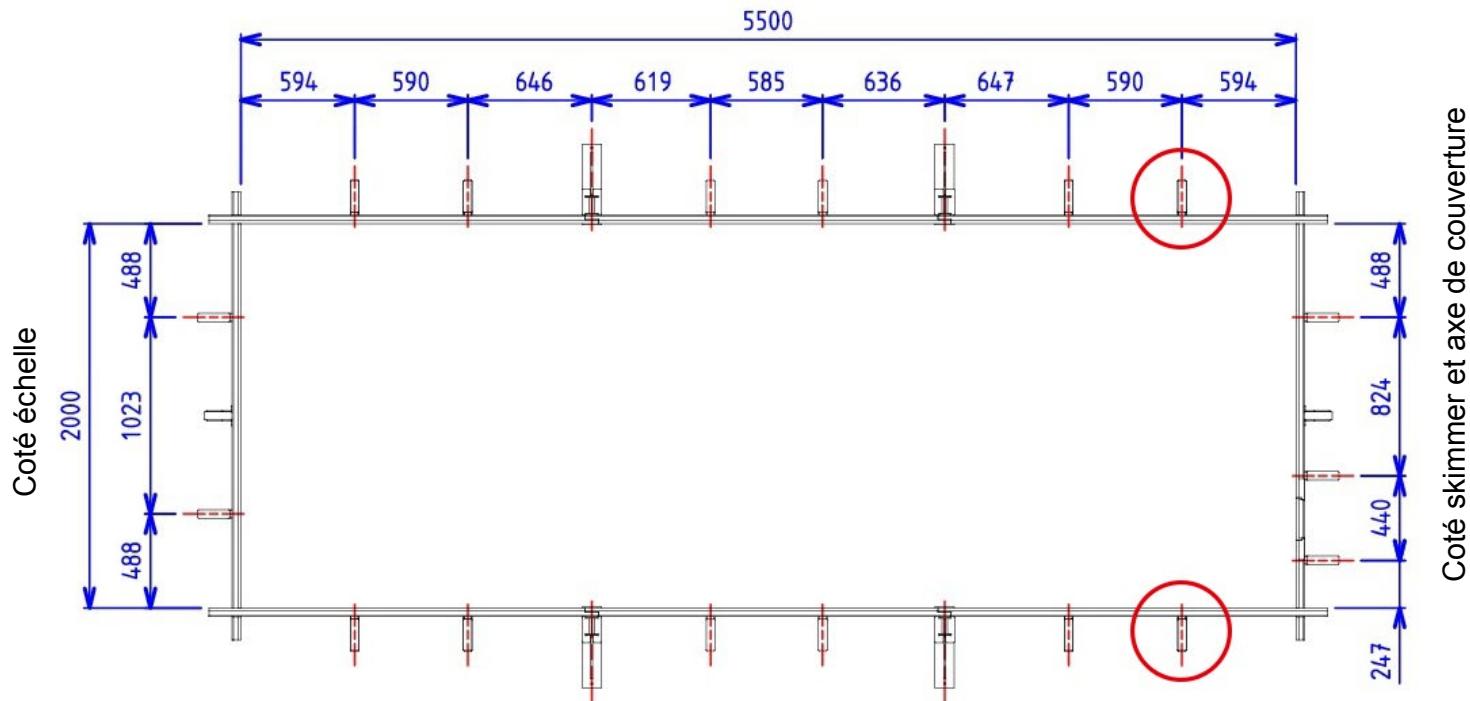

ë L. = | 3 $ ds L— | RE DE Î Tr | Î RUE Figure 15 - Emplacement des consoles de margelles

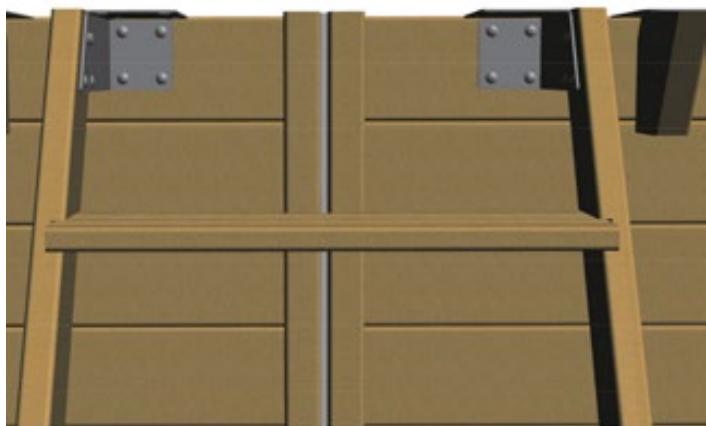

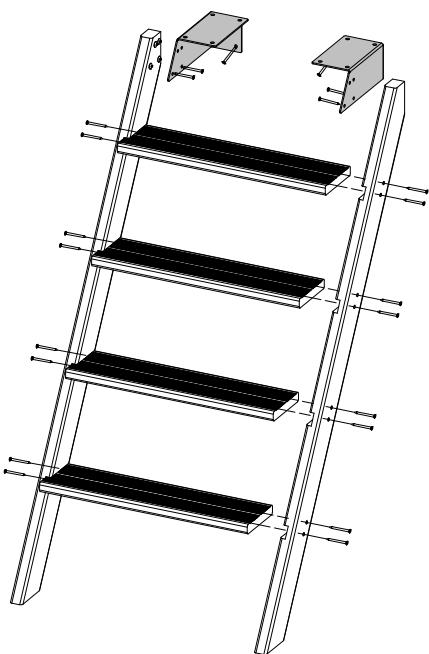

5.7 Montage de l'escalier bois extérieur

Assemblez l'escalier en suivant la Figure 17 à l'aide des 16 vis à tête fraisée 5 x 60 zinguée torx filetées sur 35 mm (sachet K), et fixez les équerres de crosses droite et gauche à l'escalier ainsi monté grâce à 8 vis à tête fraisée 4 x 25 zinguée torx (sachet K) Fixez-le ensuite sur la paroi à l'aide des équerres de crosse droite et gauche en utilisant 8 vis penture 6 x 20 en inox A2 (sachet G) comme montré à la Figure 18. Figure 16 - Montage de l'escalier extérieur en bois Figure 17 - Fixation de l'escalier extérieur sur le bassin Pour votre confort, nous vous conseillons de fixer l'escalier sur la paroi opposée au skimmer. Dans tous les cas, il ne doit pas se situer dans le tiers du bassin qui contient l’axe de la couverture automatique. L'escalier doit se situer au minium à 30 cm des angles du bassin. Gardez en tête que l'échelle intérieure et l'escalier en bois devront être en vis-à-vis. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 Coté skimmer et axe de couverture

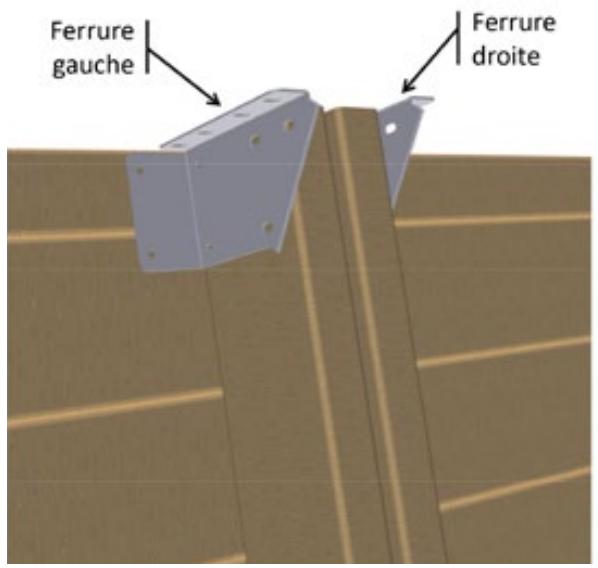

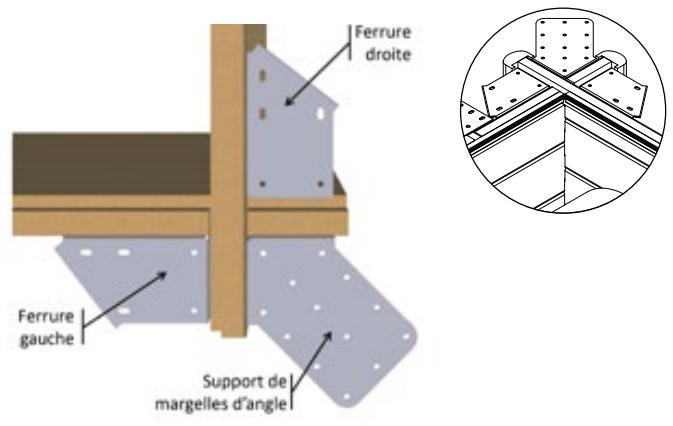

5.8 Pose des ferrures

Les ferrures sont destinées à recevoir les margelles et à permettre leur fixation. Veillez donc à leur bon positionnement. Positionnez-les de manière à ce qu'elles affleurent au haut de la paroi et veillez à ce qu'elles soient bien alignées entre elles et avec les plaques de consoles. + En haut des quatre jambes de force métalliques et des deux jambes de force en bois, mettez en place six ferrures « droite » et six ferrures « gauche » du kit « Éléments de fixation » selon la Figure 19. Utilisez 6 vis penture 6 x 20 en inox A2 (sachet G) par ferrure, soit un total de 72 vis. + Dans les angles, montez quatre ferrures « droite » et quatre ferrures « gauche », ainsi que quatre supports de margelles d'angle, selon la Figure 20. Utilisez 4 vis penture 6 *x 20 en inox A2 (sachet G) par équerre et 6 vis penture 6 x 20 en inox A2 (sachet G) par ferrure, soit un total de 64 vis. Ferrure Ferrure gauche KQ droite Figure 18 - Mise en place des ferrures en haut des jambes de force Figure 19 - Mise en place des ferrures dans les angles

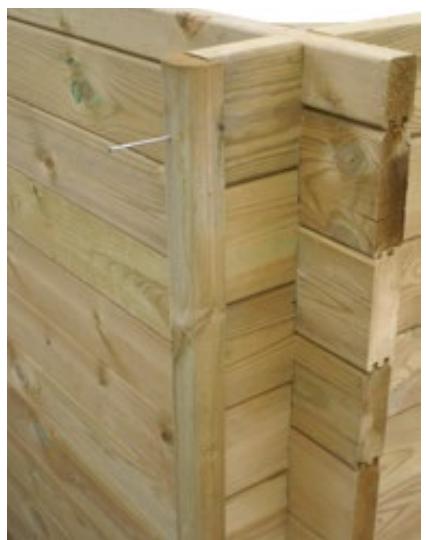

Fixez à chaque extrémité de paroi, à l’aide de 3 pointes à tête bombée de 2,8 x 60 en inox A2 (sachet l) réparties équitablement, les habillages de recouvrement en bois que vous aurez pré-percés à l’aide d'un foret de diamètre 4 mm (Figure 21). Figure 20 - Habillages en bois Figure 21 - Adhésif de protection Appliquez une bande d'adhésif (rouleau fourni) sur les jonctions de parois à l'intérieur du bassin en veillant à recouvrir les têtes de vis (Figure 22). Cela protégera votre liner des têtes de vis qui pourraient l’abîmer. PP 201604 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

6.1 Pièces en ABS pour la filtration

Lors de la fixation de ces pièces, évitez un serrage trop excessif au risque de casser les pièces.

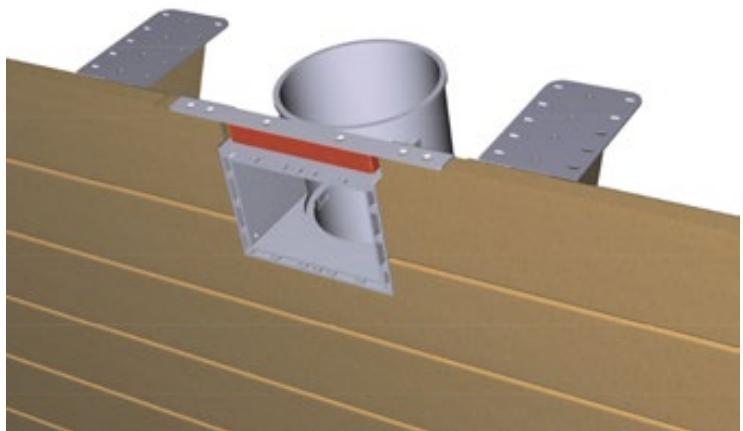

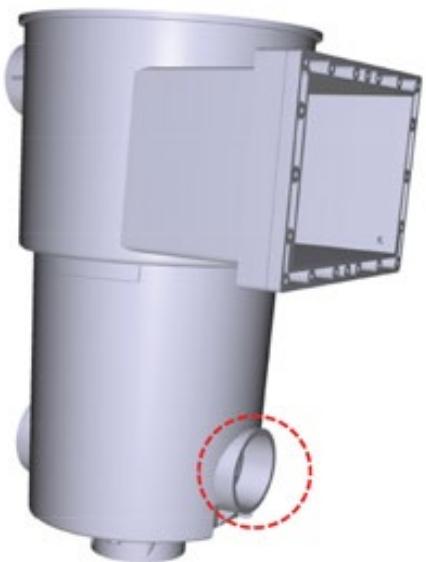

Montez sur le corps du skimmer le morceau de tube gris de 60 mm de diamètre et de 34 mm de long, à l'emplacement entouré en rouge sur la Figure 23. Enfoncez-le jusqu’à être en butée, mais ne le collez pas. Ce tuyau vous servira à caler le skimmer en position verticale contre la paroi en bois. Ensuite, glissez le skimmer dans l'encoche prévue à cet effet sur la lame du haut. Conformément à ce qui est représenté à la Figure 24, fixez par-dessus le skimmer le tasseau en bois (colorié en rouge sur la Figure 24), ainsi que l‘équerre métallique qui permet le blocage du skimmer. Fixez l'équerre et le tasseau à la paroi grâce à : + 6 vis à tête fraisée 5,5 x 25 en inox A4 (sachet de vis fourni avec le skimmer) pour les vis disposées verticalement, par le dessus ; + 4 vis penture 6 x 20 en inox A2 torx (sachet G) pour les vis disposées horizontalement. Figure 22 - Montage de la cale sur le skimmer Figure 23 - Montage de l'équerre de skimmer 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

Collez le joint de skimmer sur la façade, en faisant coïncider l'emplacement des perçages du skimmer et de son joint. Le liner doit alors être posé dans les 48 heures qui suivent (étape décrite au paragraphe 9.5). Si cela n'est pas possible, différez la pose du joint, et vous l’installerez juste avant la mise en place du revêtement d'étanchéité. Le reste de la pièce (joint et bride) sera ajouté après la pose du liner, afin d'assurer l'étanchéité au niveau du skimmer.

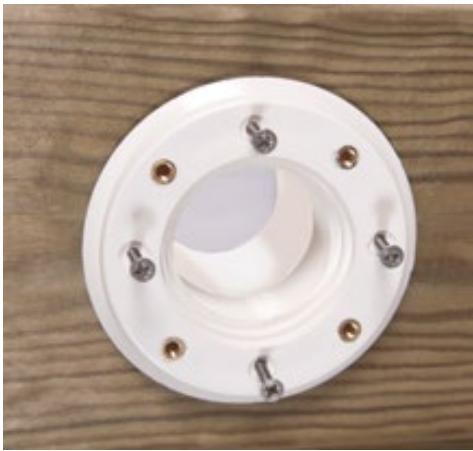

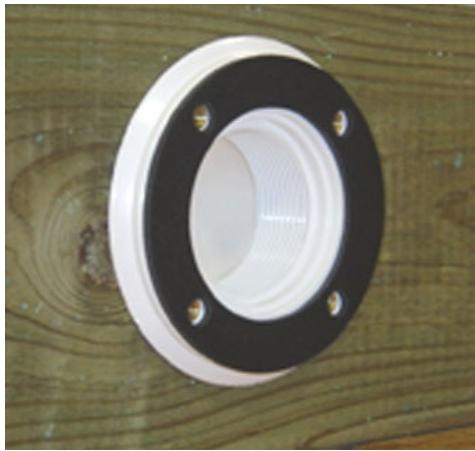

6.1.2 Corps de la buse de refoulement

Placez, côté bassin, le corps de buse de refoulement dans l'orifice de la paroi usinée (Figure 25). Fixez- le à la paroi à l’aide des 4 vis bois à tête fraisée Pozi 3 x 25 en inox A4 (sachet de vis fourni avec le refoulement). Apposez le joint auto-adhésif sur la traversée de paroi. De même que pour le skimmer, le liner doit alors être posé dans les 48 heures qui suivent (étape décrite au paragraphe 9.5). Si cela n'est pas possible, différez la pose du joint, et vous l'installerez juste avant la mise en place du revêtement d'étanchéité. Figure 24 - Montage du corps de la buse de refoulement et de son joint Le reste de la pièce (joint et bride) sera ajouté après la pose du liner, afin d'assurer l'étanchéité au niveau de la buse de refoulement.

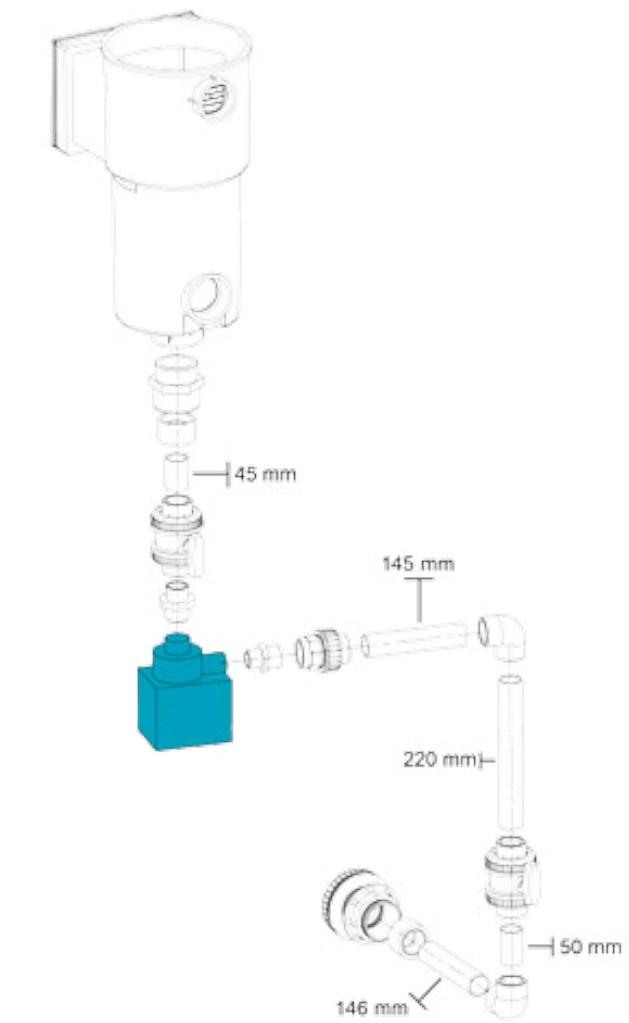

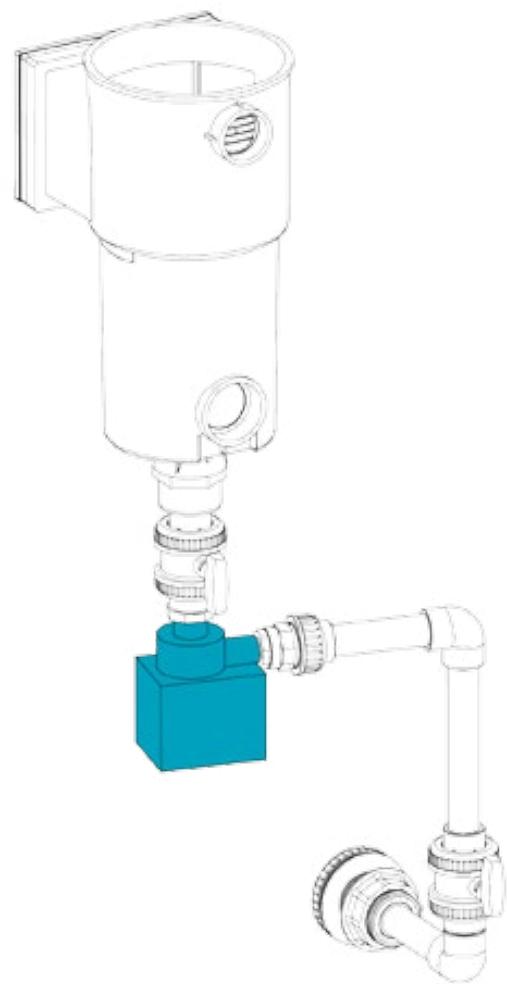

6.2 Tuyauterie PVC pour la filtration

Faites un montage à blanc de la tuyauterie, selon la Figure 26. Les cotes indiquées sur cette figure correspondent aux découpes que vous devez réaliser dans les 90 cm de tuyau en PVC rigide de diamètre 32 mm fournis. On fera en sorte qu'il n'y ait pas de contrainte mécanique s'exerçant sur les raccords en PVC, car à terme, ces contraintes pourraient détériorer les différentes pièces et provoquer des fuites. Utilisez du ruban en téflon pour assurer l'étanchéité au niveau de la pompe. Collez ensuite les tuyaux. Pour réaliser le collage vous avez besoin de décapant PVC, du pot de colle PVC rigide (fourni), et de papier de verre grain moyen. 1] N'oubliez pas avant collage de passer tous les écrous de raccords. Passez le papier de verre puis du décapant à l’aide d’un chiffon sec et propre sur les parties mâles et femelles des pièces que vous devez coller. Encollez généreusement les parties mâles et femelles sur la totalité de la hauteur de la zone à coller, puis encastrer les 2 parties à coller ensemble sans les tourner. Essuyez l'excédent de colle à l’aide d’un chiffon propre. Laissez sécher 8 heures avant la mise en eau. (C1 Après collage, les pièces peuvent être manipulées, mais sans tourner les pièces entre-elles. PZTQNX 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

(7 Kia Ce © 450 mm a) b) Figure 25-aetb Tuyauterie pour la filtration 2016/04 - Indice de révision : A - Code : 97141480 AJ {t] PISCINE URBAINE

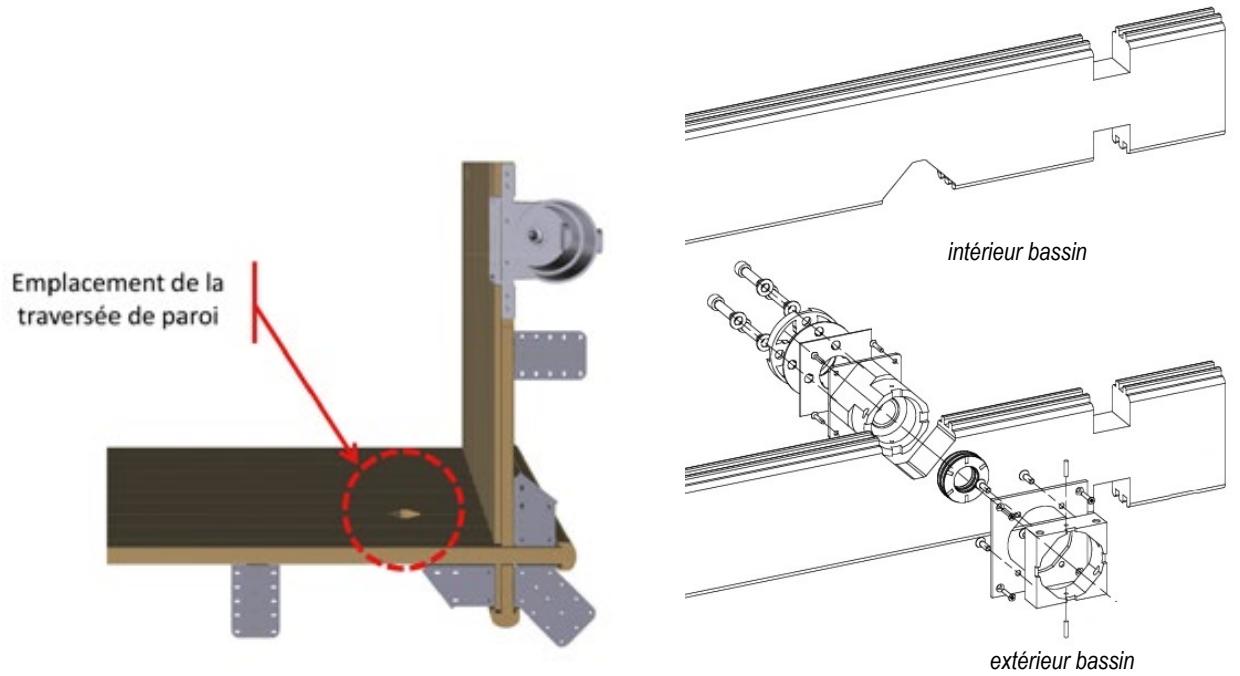

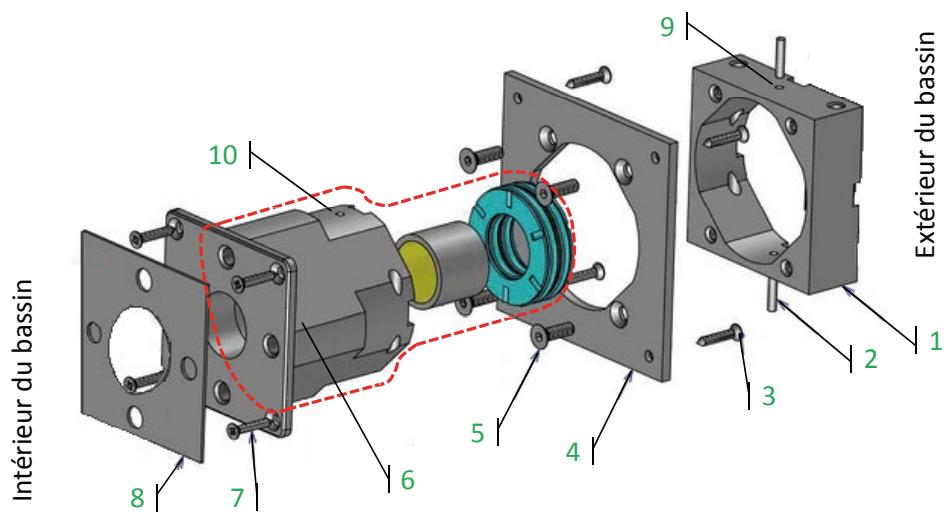

7.1 Traversée de paroi

La traversée de paroi permet la fixation de l'axe sur la paroi en bois, et assure la transmission de la rotation entre le moteur et l'axe de couverture automatique. Elle doit être fixée du côté où vous avez précédemment monté le skimmer, comme indiqué à la Figure 27. Emplacement de la traversée de paroi extérieur bassin Figure 26 - Emplacement de la traversée de paroi Extérieur du bassin Intérieur du bassin Figure 27 - Montage de la traversée de paroi Le montage de la traversée de paroi est détaillé pas à pas ci-dessous. Les numéros évoqués sont ceux indiqués en vert à la Figure 28. Toutes les vis sont fournies dans le sachet qui accompagne la traversée de paroi. Depuis l'intérieur du bassin, mettez en place le corps de traversée de paroi (6), qui est un ensemble de trois pièces pré-assemblées en usine. Fixez-la au bois de la paroi grâce à quatre vis à tête fraisée cruciforme 4,2 x 25 en inox A4 (7). PSN 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

Assemblez la pièce 1 avec la pièce 4 grâce à quatre vis à tête fraisée hexagonale 6 x 20 en inox A4 (5). Fixez l'ensemble ainsi formé sur la pièce 6 par l'extérieur du bassin, en veillant à mettre en correspondance les trous (10) de la pièce 6 avec les trous (9) de la pièce 1. Y introduire les deux goupilles (2) de diamètre 4 mm et de longueur 20 mm. Fixez l'ensemble formé par les pièces 1 et 4 dans le bois de la paroi grâce à 4 vis à tête fraisée cruciforme 4,2 *x 25 en inox A4 (3). Collez enfin le joint adhésif (8) sur le corps de la traversée de paroi (6) en veillant à mettre en correspondance les trous aménagés dans la pièce et ceux aménagés dans le joint. Le liner doit alors être posé dans les 48 heures qui suivent (étape 9). Si cela n’est pas possible, différez la pose du joint, et vous l’installerez juste avant la mise en place du revêtement d'étanchéité. Le reste de la pièce (joint et bride) sera ajouté après la pose du liner, afin d'assurer l'étanchéité au niveau de la traversée de paroi.

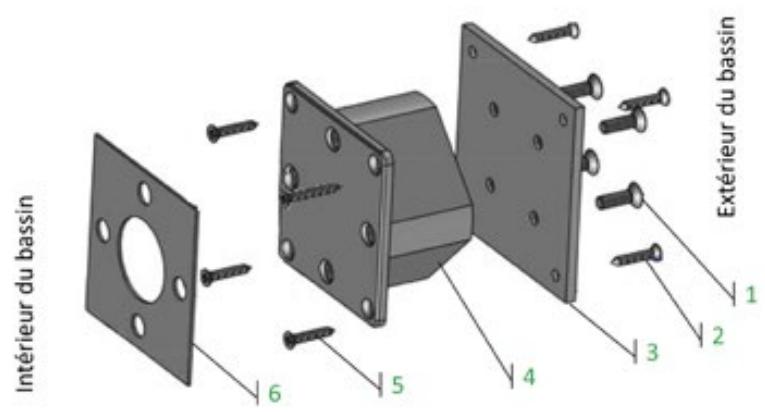

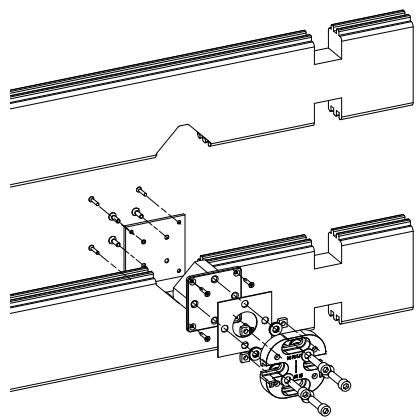

7.2 Support de palier

Le support de palier a pour fonction la fixation de l'axe à la paroi du côté opposé au moteur, et de permettre la rotation de l'axe.

Ù RU Le montage du support de palier est détaillé pas à pas ci-dessous. Les numéros évoqués sont ceux indiqués en vert à la Figure 29. Toutes les vis sont fournies dans le sachet qui accompagne le palier. Extérieur du bassin Intérieur du bassin Figure 28 - Montage du support de palier Depuis l'intérieur du bassin, mettez en place le corps du support de palier(4), puis fixez le au bois de la paroi grâce à 4 vis à tête fraisée cruciforme ST 4,2 x 25 en inox A4 (5). Par l'extérieur du bassin, fixez la contre platine (3) sur le corps du support de palier (4) grâce aux 4 vis à tête fraisée hexagonale 6 x 20 en inox A4 (1). Vissez ensuite cette contre platine sur la paroi en bois à l’aide de 4 vis à tête fraisée cruciforme ST 4,2 x 25 en inox A4 (2). Pourfinir, collezle joint adhésif (6) sur le corps du support de palier (4) en veillant à mettre en correspondance les trous aménagés dans la pièce et ceux aménagés dans le joint. Le liner doit alors être posé dans les 48 heures qui suivent (paragraphe 9, page 29). Si cela n'est pas possible, différez la pose du joint, et vous l’installerez juste avant la mise en place du revêtement d'étanchéité. Le reste de la pièce (rondelles de joint et bride) sera ajouté après la pose du liner, afin d'assurer l'étanchéité au niveau du support de palier. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480

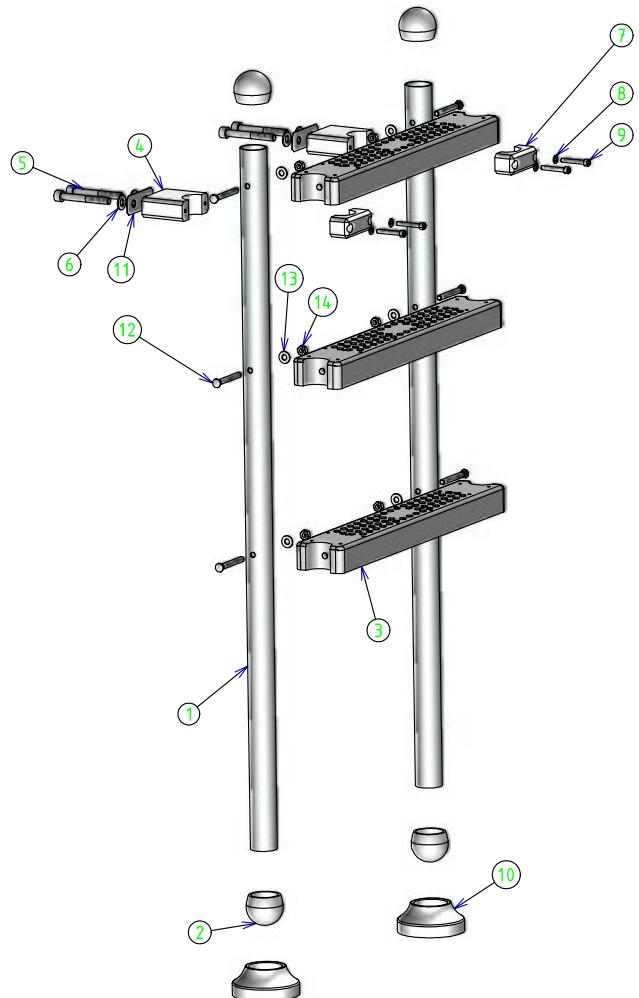

Assemblez l'échelle d'après la Figure 30. Les numéros donnés ci-après correspondent à ceux indiqués en vert sur ce schéma.

8.1 Montage de la descente d’échelle

Commencez par monter les marches en ABS (3) sur les montants en aluminium (1) grâce aux 6 ensembles de vis, rondelle et écrou de diamètre 8 mm en aluminium (12, 13 et 14). Ne pas utiliser des vis autres qu'en aluminium, car cela présenterait un risque de corrosion galvanique. Si nécessaire, enfoncez la vis (12) à l’aide d'un maillet ou d'un marteau et d'une cale martyr, en veillant à ne pas endommager le tube en aluminium. Installez les quatre rotules (2) à chaque extrémité des deux tubes, puis rentrez les rotules du bas dans les tampons de protection (10), qui permettront d'utiliser l'échelle sans dégrader le liner. Fixez les deux supports (4) juste sous la première marche en les vissant à leurs coquilles (7) par le biais des quatre vis 6 x 40 (9) et de leurs rondelles en inox A4. Ne vissez pas trop fort, afin de pouvoir faire coulisser le tube à l'intérieur, ce qui vous permettra de repositionner le support en face d’une lame de paroi en bois pleine, et non à cheval sur deux lames de paroi.

8.2 Perçage des trous pour la fixation de l’échelle

Positionnez l'échelle dans la piscine en face de l'escalier en bois monté précédemment, et en la centrant par rapport à celui-ci. Tracez l'emplacement des deux supports d'échelle (4) sur la paroi de bois, sur une lame de paroi pleine. Retirez l'échelle puis utilisez le joint (11) pour repérer l'emplacement des deux trous qui vous serviront à passer les vis (5). Percez alors quatre trous de diamètre 10 mm qui permettront la fixation de l'échelle après la pose du revêtement d'étanchéité. Figure 29 - Montage de l'échelle PAST 2016/04 - Indice de révision : A - Code 80 [28/60 | 2016/04 - Indice de n : A- Code : 97141480 PSGINE URBAINE

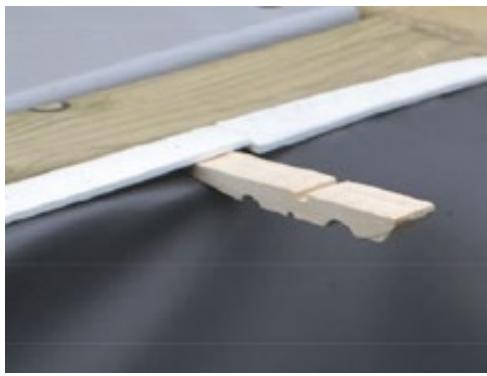

9.1 Pose du rail d’accrochage

Avant de commencer la pose du rail d'accrochage, assurez-vous que la structure soit bien assemblée. Pour cela, vérifiez que toute la périphérie est bien horizontale (à l'aide d'un niveau), et que les diagonales sont de longueur égale. A défaut, rectifiez les imperfections avant de continuer. Démarrez la pose du rail dans un angle. Continuez sur tout le pourtour du bassin, en soignant les raccordements entre chaque barre d’1,18 m de long. Les jonctions entre les différents morceaux de rails ne se font pas nécessairement au niveau des poteaux de la structure. Il sera nécessaire à l'extrémité de chaque longueur et largeur de couper le rail : pour cela, mesurer la valeur restante et couper une barre à cette longueur. Pensez à ébavurer le rail après avoir effectué les coupes nécessaires. Le rail doit affleurer au haut de la structure bois. Pour la fixation des rails d'accrochage, il est préférable de réaliser des pré-trous avec le foret de diamètre 4 mm fourni (sachet J). Effectuez un vissage tous les 20 cm environ à l’aide des vis fournies à cet effet (vis à tête fraisée 4 x 35 torx filetées sur 20 mm en inox A4, sachet H). Veillez à ne pas trop serrer lors du vissage pour éviter que la vis ne traverse le rail.

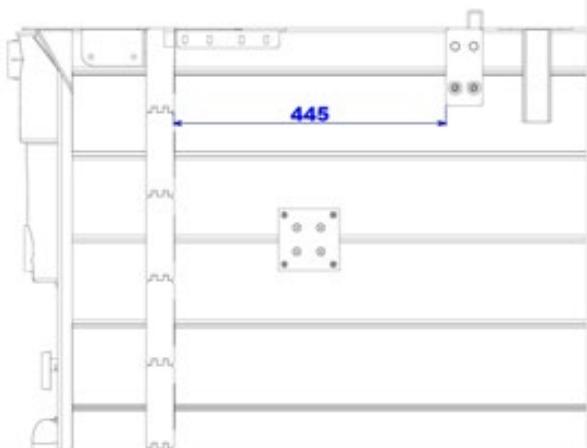

9.2 Perçages relatifs aux supports de poutre

Avant de poser le liner, vous devrez percer les trous relatifs à la fixation de la poutre de part et d'autre du bassin. Cette poutre permettra de soutenir les caillebotis qui recouvriront la zone du bassin qui contient l'axe de couverture automatique. La mise en place des platine et contre-platine de la poutre sera réalisée après la pose du liner. Positionnez la contre-platine du support de poutre à l'extérieur du bassin, comme indiqué à la Figure 31. Le haut de cette contre-platine doit affleurer à la partie supérieure de la paroi. En vous assurant que la pièce est bien positionnée verticalement, repérez les quatre trous sur la paroi en bois. Percez à mi-bois (soit 20 mm environ) ces quatre trous à l’aide d’un foret de diamètre 10 mm. Reproduire le positionnement de la contre-platine à 445 mm de la paroi, le repérage des trous et le perçage à mi-bois par l'intérieur du bassin. Les perçages par l'extérieur et par l'intérieur doivent ainsi se rejoindre pour former 4 trous. Répétez ces opérations des deux côtés du bassin. 1] Les perçages devront être parfaitement horizontaux et perpendiculaires à la paroi du bassin pour assurer un vissage aisé de l’équerre par la suite. Figure 30 - Position de la contre-platine de support de poutre PISCINE URBAINE 5/04 - Indice de révision : A - Code : 97141480 RRJISt]

9.3 Pose des joints auto-adhésifs

Veillez au bon positionnement des joints et à ce qu'ils soient bien appliqués. Une fois le liner posé il sera difficile de rectifier un oubli ou un défaut de pose. Veillez à la bonne correspondance entre les perçages présents dans les différentes pièces en plastiques (skimmer, traversée de paroi et support de palier pour la couverture, etc.) ou dans la paroi en bois, et les trous présents dans les joints. Les joints doivent être appliqués aux emplacements suivants : -_sur les pièces en plastique (si vous ne les aviez pas mis lors de la pose de la pièce) : skimmer et refoulement, traversée de paroi et support de palier de l'axe de couverture automatique ; -_sur le bois : au niveau des deux platines de support de poutre pour lesquels vous avez réalisé des perçages (Paragraphe 9.2, page 29).

Avant d’étaler le tapis sur la dalle, veillez à débarrasser celle-ci de toutes impuretés ou défauts de surface. Le tapis est aux dimensions de votre bassin et ne nécessite pas de découpe. Veillez à ce que le tapis recouvre parfaitement les bandes bitumeuses. Éliminez le plus possible de plis avant la pose du liner.

1] Avant de poser le revêtement d'étanchéité (liner), assurez-vous de l'absence d'échardes ou de toutes autres irrégularités sur la structure, qui risqueraient d'endommager celui-ci. (1 Vérifiez la présence de la totalité des joints (Paragraphe 9.3, page 30). (C1 La température idéale pour la pose d'un liner se situe entre 18 et 25°C. Déposez le colis du liner à l'intérieur du bassin (attention, ce colis est très lourd). Sortez le liner et dépliez le dans la largeur du bassin (voir Figure 33) puis dans la longueur. Avant de commencer la pose proprement dite, Il est conseillé de laisser le liner s’assouplir à température ambiante (comprise entre 18 et 25°C) afin de faciliter sa mise en place. Mettez-vous pieds nus à l’intérieur de votre piscine, vérifiez la bonne correspondance des angles bas de la paroi du liner avec les angles de votre structure. Il est important de bien répartir le liner. Engagez le profil supérieur du liner dans le rail d'accrochage et poursuivez la progression autour du bassin. Verrouillez la pose au fur et à mesure de la progression à l’aide de demi épingles à linge en bois (non fournies), et ce plus particulièrement au niveau des angles (Figure 32). Figure 31 - Verrouillage du liner grâce à des demi- épingles à linge Vérifiez que le liner est bien positionné (absence de tension excessive, absence de plis sur le fond et les parois). (1 Si vous êtes amené à repositionner le liner lors de la pose, ne tirez pas celui-ci dans le rail. Il convient de le dégrafer pour rectifier sa position, afin d'éviter les risques de déchirures. KIVONX 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

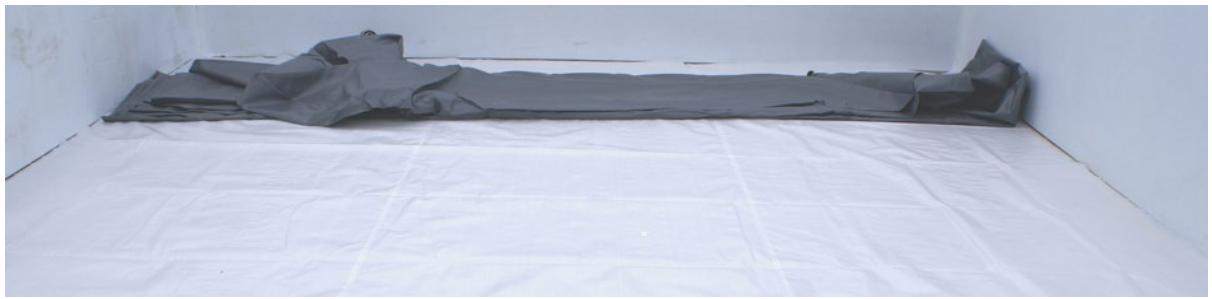

Figure 32 - Dépliage du liner Si des plis sont présents au fond du bassin, éliminez les au maximum avant de débuter la mise en eau. Vérifiez l’accrochage du liner et plus particulièrement dans les angles avant la mise en eau et durant le remplissage. Laissez en place les demi-épingles le temps du remplissage. introduire les premiers centimètres d’eau, et égalisez le fond du liner en repoussant les plis du centre vers les parois. Au-delà de 10 cm d’eau dans le bassin, il ne sera plus possible d'éliminer les plis restants. Une fois les plis soigneusement éliminés, poursuivez le remplissage jusqu'à 45 cm d’eau, soit 20 cm au dessus de la buse de refoulement. 1] Les ondulations résiduelles liées au pliage du liner sont normales et disparaîtront dans le temps.

9.6 Fixations pour câble du projecteur

Au milieu de la largeur du bassin côté couverture, collez sur le liner deux embases adhésives (Figure 34) alignées verticalement à 70 cm d'écart, celle du haut étant collée à 3 cm environ du haut du bassin. Ces embases serviront par la suite à maintenir un tube de diamètre 16 mm dans lequel passera le câble d'alimentation du projecteur.

Figure 33 - Embase adhésive pour collier de serrage

9.7 Mise en place des brides sur les pièces en plastique

Afin de pouvoir poursuivre le remplissage, il convient de mettre en place successivement les brides de : - la buse de refoulement (quand le niveau d'eau est 20 cm au dessus du refoulement) - la traversée de paroi et le support de palier de l’axe de couverture automatique (quand le niveau d'eau est 5 cm sous la pièce à brider) + le skimmer (quand le niveau d'eau est 5 cm sous le skimmer) La pose des brides et de leurs joints est décrite pas à pas dans les quatre paragraphes ci-après. ASTUCE : Les mêmes consignes s'appliquent pour la pose de l’ensemble des brides : + repérez les perçages de la pièce à travers le liner et marquez-les au stylo ; -_ vérifiez en les superposant que vos marques et les perçages de la bride correspondent ; + découpez le liner à l’aide d’un cutter aux emplacements repérés avant de visser la bride ; -_veillez à effectuer un serrage alterné des différentes vis afin de garantir une parfaite étanchéité ; *_ privilégiez un serrage manuel, car un serrage trop brutal risquerait de fendre la bride. PISCINE URBAINE 2016/04 - Indice de révision : A- Code : 07141480 BEI]

(C1 Au fur et à mesure du remplissage du bassin, vérifiez l'absence de fuite. Le niveau d'eau dans le bassin doit rester conforme à la Figure 49 (Paragraphe 10.5, page 39). Si au cours du remplissage vous constatez un décrochage du liner en un quelconque endroit, arrêtez le remplissage avant de le raccrocher. En fonction du niveau d’eau atteint dans le bassin, il est possible que vous soyez amené à en vider une partie avant de pouvoir raccrocher le liner.

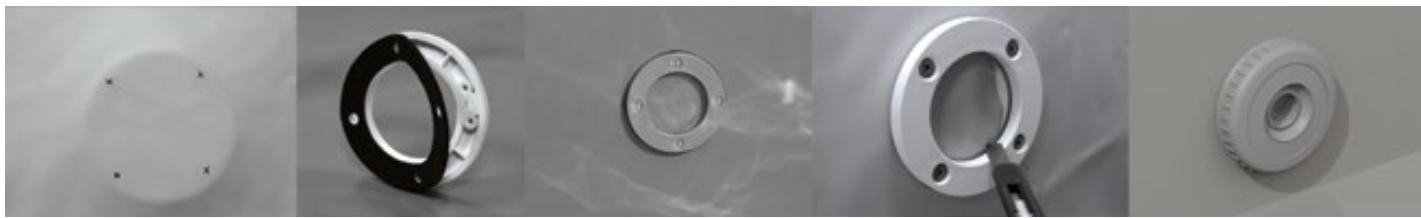

9.7.1 Bride de la buse de refoulement

La procédure à suivre pour la pose de la bride de refoulement est décrite à la Figure 35: -_repérez les quatre perçages à travers le liner ; - collez le joint adhésif sur la bride, en veillant à la correspondance entre les trous du joint et de la pièce ; -_vissez la bride sur le corps du refoulement à l'aide de quatre vis à tête fraisée 5 x 16 en inox A4 (fournies avec le refoulement) ; + découpez le liner à l'intérieur de la bride à l'aide d'un cutter. *_ pour finir, vissez l'ensemble rotule-union-enjoliveur sur le corps du refoulement. Figure 34 - Montage de la bride sur le refoulement

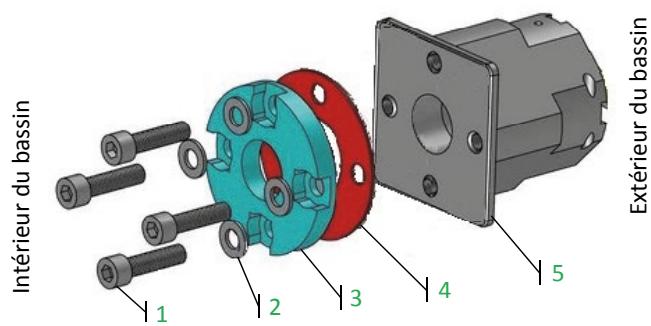

9.7.2 Bride de la traversée de paroi

La procédure à suivre pour la pose de la bride de traversée de paroi est décrite à la Figure 36 (sur cette figure, le liner se situe entre les pièces 4 et 5) : -_repérez les quatre perçages de la traversée de paroi (5) à travers le liner ; - collez le joint adhésif (4) sur la bride (3), en veillant à la correspondance entre les trous du joint et de la pièce ; -_vissez la bride (3) sur le corps du refoulement (5) à l'aide de quatre vis à tête cylindrique à six pans creux 10 x 40 en inox A4 (1) munies de 4 rondelles (2). Les vis et rondelles sont fournies dans le sachet de visserie qui accompagne la traversée de paroi ; + découpez le liner à l’intérieur de la bride à l'aide d'un cutter. Extérieur du bassin Intérieur du bassin Figure 35 - Montage de la bride de traversée de paroi

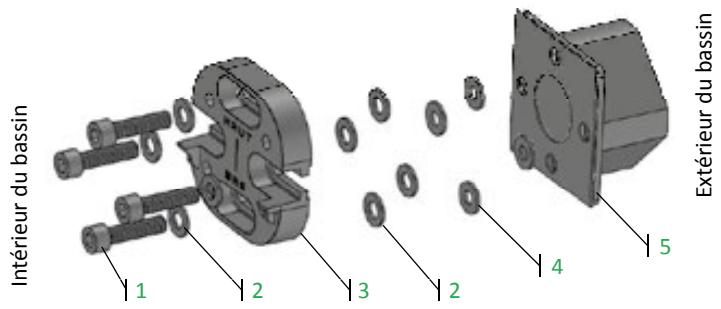

9.7.3 Bride porte-palier

La procédure à suivre pour la pose de la bride porte palier est décrite à la Figure 37 (sur cette figure, le liner se situe entre les pièces 4 et 5) : EG 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

+ repérez les quatre perçages du palier (5) à travers le liner ; + _assemblez dans l'ordre : les quatre vis à tête cylindrique à six pans creux 10 x 40 en inox A4 (1) munies de 4 rondelles de diamètre 10 mm en inox A4 (2), la bride porte palier (2), les quatre autres rondelles de diamètre 10 mm en inox A4, puis les rondelles en caoutchouc (4). Vissez le tout dans le support de palier. Les vis et rondelles sont fournies dans le sachet de visserie qui accompagne le support de palier ; + découpez le liner à l’intérieur de la bride porte palier à l’aide d’un cutter. Extérieur du bassin Intérieur du bassin

Figure 36 - Montage de la bride porte-palier

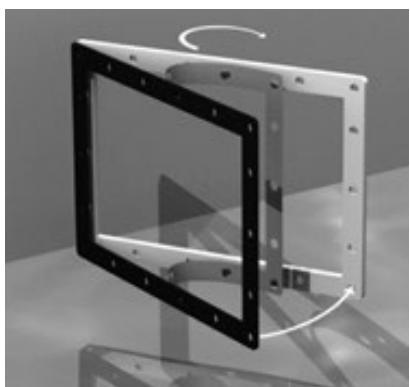

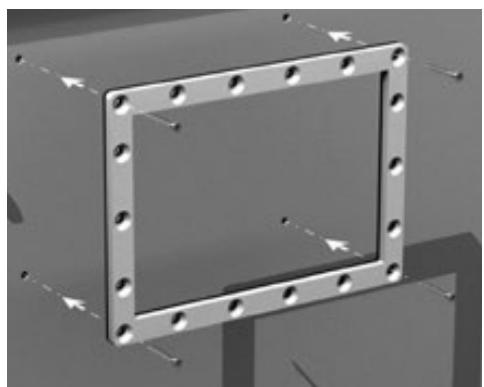

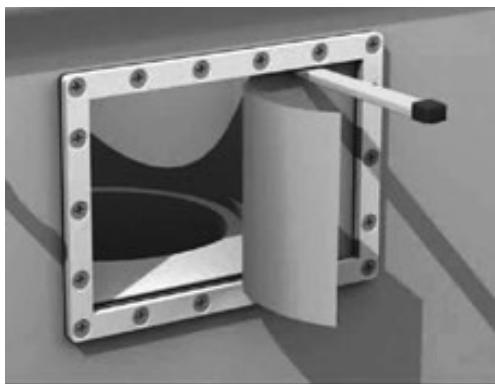

9.7.4 Bride du skimmer

La procédure à suivre pour la pose de la bride de skimmer est décrite à la Figure 38 : - collez le deuxième joint de skimmer sur la face intérieure de la bride de skimmer ; -*_repérez dans les quatre angles les perçages du skimmer à travers le liner ; -_vissez la bride dans ses quatre angles, puis poursuivez le vissage de manière alternée à l’aide de 18 vis à tête fraisée 5,5 x 25 en inox A4 (fournies dans le sachet de visserie qui accompagne le skimmer) ; + découpez le liner à l'intérieur de la bride du skimmer à l’aide d’un cutter. Conservez les chutes de liner pour d'éventuelles réparations. Figure 37 - Montage de la bride de skimmer Pour finir, mettez en place le volet du skimmer, côté lisse vers la piscine, en emboîtant ses ergots dans les encoches réservées à cet effet. Le volet doit pouvoir pivoter librement. Enfin, mettez en place le cache bride du skimmer.

10. MONTAGE DE LA COUVERTURE AUTOMATIQUE

10.1 Montage de l’axe de couverture automatique

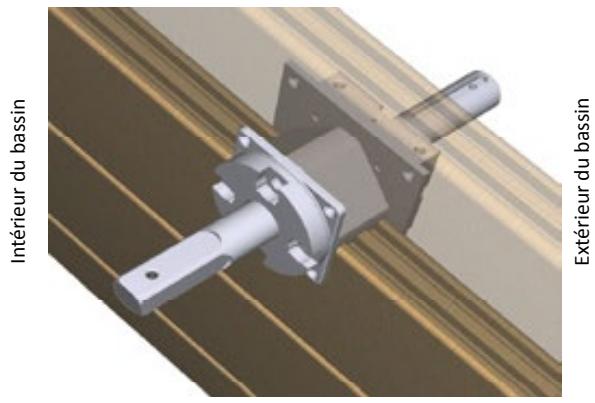

10.1.1 Mise en place de l’arbre inox

introduisez l'arbre en inox dans la traversée de paroi par l'intérieur du bassin : l'extrémité de section ronde est destinée à l'extérieur du bassin, celle de section carrée devra se situer à l’intérieur du bassin (Figure 39). Poussez l'axe pour qu'il affleure la traversée de paroi. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480

Intérieur du bassin Extérieur du bassin Figure 38 - Montage de l'arbre de couverture automatique

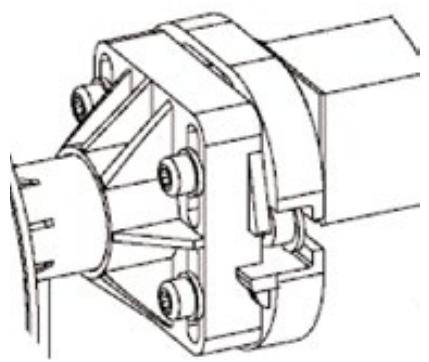

10.1.2 Pose de l’axe sur le support de palier

Posez l'axe de couverture automatique sur la bride de support de palier (Figure 40). Vissez l'axe sur son support grâce à quatre vis à tête cylindrique hexagonale 8 x 35 en inox A4. Ne serrez pas les vis : vous pourrez ainsi ajuster la position du palier dans son support afin que l'axe de couverture automatique soit parfaitement de niveau. Figure 39 - Montage de l'axe sur le support de palier

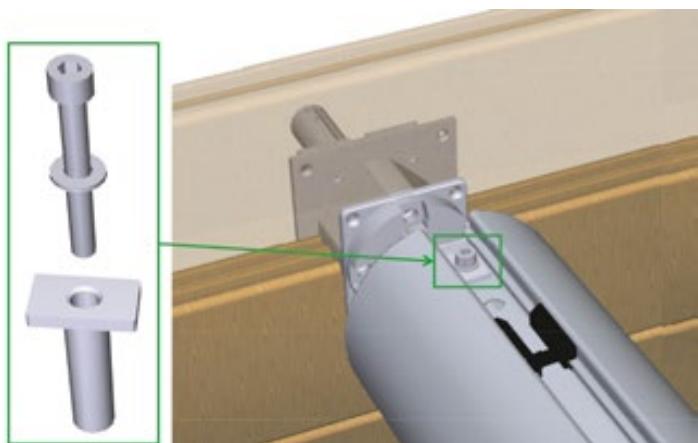

10.1.3 Assemblage de l'arbre et de l’axe de couverture automatique

Enfoncez l'arbre (préalablement monté dans la traversée de paroi) dans l'axe à l’aide d’un maillet. Ne pas utiliser de marteau. Verrouillez l'arbre dans l'axe (Figure 41) à l’aide d'une canule en plastique, d'une rondelle de 8 mm de diamètre et d'une vis à tête cylindrique à 6 pans 8 x 65 en inox A4 (fournies avec l'axe de couverture automatique).

Figure 40 - Verrouillage de l'arbre dans l'axe de couverture automatique ZONE 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

Procédez alors à la mise à niveau de l'axe : à l’aide d’un niveau posé sur l'axe de couverture, réglez la position du palier dans son support si nécessaire, par l'intermédiaire des quatre vis reliant le palier à la bride de support de palier (voir Figure 40). Lorsque l’axe est horizontal, bloquez ces quatre vis. Enfin, retirez la protection en forme de clavette (pièce plastique blanche) à l'extrémité de l'arbre située à l'extérieur du bassin.

10.2 Flasques de poutre et poutre

Les étapes de montage de la poutre sont illustrées à la Figure 42. La visserie nécessaire à ce montage se trouve dans le sachet Y. Sur cette figure, la paroi de bois est située entre les pièces 7 et 8, et le liner est situé entre les deux joints (7) en caoutchouc. Montez les blocs en polyamide (2) sur les platines de poutre (5) à l'aide de quatre vis (6) à tête fraisée 4,2 x 19 en inox A4 (sachet Y), en veillant à ce que : - les blocs de polyamide soient montés du côté de la platine où sont soudées les tiges filetées ; - les inserts en laiton dont sont équipés les blocs de polyamide soient placés à l'opposé de la platine. Insérez les blocs (2) de part et d'autre de la poutre (1) à l'aide d'un maillet. Montez les deux équerres de support de parois de séparation (12) sur les platines (5) par le biais de quatre écrous (14) et quatre rondelles (13) de diamètre 8 mm en inox A4. Les avancées sur lesquelles de situent les trous oblongs sur les équerres (12) doivent se situer du même côté de la poutre (voir zoom Figure 42). Collez les deux joints auto-adhésifs (7) restant sur les platines (5), les deux autres ayant été collés sur le bois, avant la pose du liner. Installez la poutre sur le bassin, en veillant à ce que les avancées sur lesquelles de situent les trous oblongs sur les équerres soient du côté opposé au skimmer et à l'axe de couverture automatique. Fixez la poutre par l'extérieur grâce à quatre vis (9) à tête hexagonale 8 x 120 en inox A2, en intercalant la contre platine (8) à l'extérieur du bassin. Fixez-la également par l'intérieur du bassin à l'aide de quatre vis à tête bombée à collet carré 8 x 60 en inox A4 (3) munies de rondelles de joint en caoutchouc de diamètre 8 mm (4), sur lesquelles vous insérerez à l'extérieur du bassin des rondelles en inox A4 de diamètre 8 mm (11) et des écrous de diamètre 8 mm en inox A4 (10) Figure 41 - Assemblage et montage de la poutre

10.3 Pose de la paroi de séparation et du projecteur

A compter du 1er janvier 2004, la norme NF P 90-308 impose la présence d’une séparation entre la zone recevant la couverture et le reste de la piscine. La pose de ces parois de séparation est donc indispensable. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 II]

Les étapes de montage de la paroi de séparation et du projecteur sont illustrées à la Figure 43. La visserie nécessaire à ce montage se trouve dans le sachet Y. Assemblez les trois modules (1) de paroi de séparation à l’aide de huit vis à tête hexagonale 8 x 20 en inox A4, et de huit écrous de diamètre 8 mm, en intercalant une rondelle de diamètre 8 mm de chaque côté de la paroi. Fixez les trois sangles élastiques (2) au centre en bas de la paroi grâce à trois vis (3) à tête poëlier 8 x 16 en inox A4, trois rondelles et trois écrous de diamètre 8 mm. La partie haute de ces sangles sera fixée par la suite aux caillebotis en bois qui recouvrent la partie du bassin qui contient l'axe de la couverture. Réalisez un perçage de diamètre 60 mm au milieu de la deuxième paroi, à l'emplacement destiné à recevoir le projecteur. Montez le projecteur dans ce trou en vissant le corps de traversée de paroi sur le projecteur, puis en vissant l'écrou de buse sur le corps de traversée de paroi à l'arrière de la paroi de séparation. Le câble du projecteur doit alors être du côté intérieur de la paroi. Fixez les deux embases autocollantes restantes (Figure 34) sur la paroi de séparation : une à quelques centimètres en dessous du projecteur, et l’autre à la verticale de la première, tout en bas de la paroi de séparation. Glissez y des colliers de serrage, et utilisez les pour maintenir le câble du projecteur. Passez ensuite le câble à travers le tube en PVC de diamètre 16 mm, et fixez ce tube à l’aide de deux colliers de serrage glissés dans les deux embases préalablement collées sur le liner (Paragraphe 9.6, page 31). Laissez le câble lâche pour le moment, vous pourrez par la suite le retendre quand la paroi de séparation sera fixée. Pour finir, fixez la paroi de séparation sur les équerres (pièce 12 de la Figure 42) grâce à quatre vis (7) à tête poëlier 8 x 16, quatre rondelles et quatre écrous de diamètre 8 mm en inox A4. Figure 42 - Montage de la paroi de séparation et du projecteur

10.4 Tablier de couverture automatique et ses accroches

10.4.1 Conseils avant la pose

Avant d'installer le tablier, il est impératif de s'assurer que l'on dispose de l'ensemble du tablier pré- assemblé en paquets de 6 lames, la dernière lame (côté axe) comprenant les sangles de liaison avec l'axe et la dernière lame (côté opposé à l'axe) comprenant les sangles de sécurité. Vérifier également que l'axe possède bien les 3 pièces en U insérées dans sa gorge et destinées à la fixation des sangles de liaison avec le tablier.

10.4.2 Assemblage du tablier

- Indice de révision : A - Code : 97141480 2 PISCINE URBAINE

L'assemblage des paquets de lames s'effectue par coulissement sur l’eau. La dernière lame de chaque paquet possède deux encoches situées à 10 cm de chaque extrémité et destinées à recevoir le paquet de lames suivant par coulissement. Stocker les lames à l'ombre jusqu'au moment de l'assemblage. Si des lames sont exposées au soleil sans être en contact avec l’eau, elles peuvent chauffer et se déformer. Les lames déformées par échauffement ne peuvent faire l’objet de réclamations.

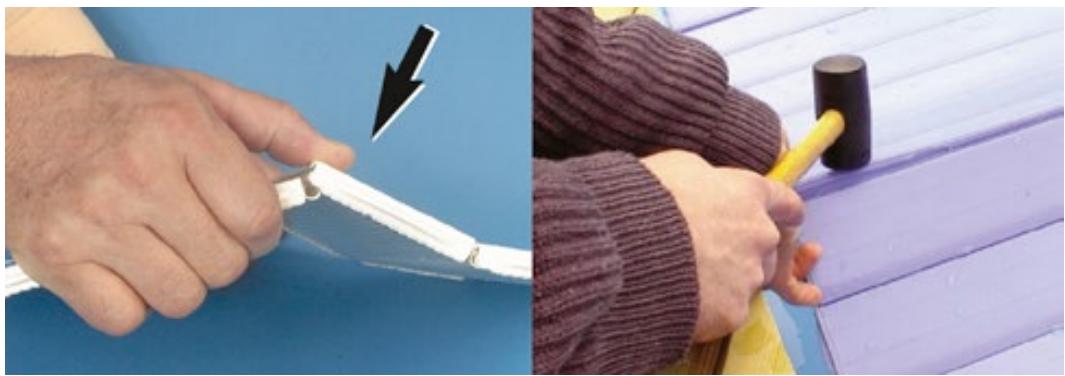

10.4.3 Blocage des lames

Engagez le coulissement par l'encoche pratiquée dans la partie mâle. Pendant l'opération de coulissement, vous pouvez être amené à cintrer légèrement les lames. Coulisser doucement l'ensemble jusqu'en butée (Figure 44). Figure 43 - Assemblage du tablier Clipsez les derniers centimètres, au maillet si nécessaire, en maintenant les lames inclinées à 45°(Figure 45). Figure 44 - Clipsage des lames Lorsque le tablier est assemblé, les ergots des bouchons empêchent le coulissement latéral des lames. Réalisez la jonction de la lame côté axe comme indiqué à la Figure 46. Les pièces en U sont coulissantes de sorte à pouvoir être positionnées en face des sangles fixées sur la lame de la couverture. Figure 45 - Jonction du tablier et de l'axe PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 KY£[0]

10.4.4 Pose des accroches de tablier

La pose des accroches est décrite à la Figure 47. Les sangles d'accrochage (8) sont déjà en place sur les deux premières lames du tablier. Utilisez les plaques d'accrochage (1) comme gabarit de perçage afin de pré-percer la paroi aux emplacements des accroches de tablier, c'est-à dire sur les parois opposées à l'axe, exactement en face des sangles d'accrochage. Fixez les plaques d'accrochage (1) au moyen des vis à tête bombée cruciforme 5,5 x 50 (2) équipées de rondelles de diamètre 6 mm (3) en intercalant le joint (4) entre la plaque d'accrochage (1) et le liner. Positionnez le châssis d'accroche de façon que les repères N soient au niveau de l’eau (Paragraphe 10.5, page 39). Clipper l'enjoliveur (7) sur la plaque d'accrochage (1) en appuyant fortement, et en veillant à ce que le coulisseau en inox (6) soit en position basse. Prenez garde à ce que l’enjoliveur soit bien accroché en tous points. Figure 46 - Pose des accroches de tablier

10.4.5 Blocage et déblocage du tablier

Pour bloquer le tablier, déroulez-le complètement sur le plan d'eau puis appuyez sur le bouton A de la Figure 48 et monter le coulisseau, puis redescendez le au travers de l'anneau de la sangle. Glissez le coulisseau au maximum vers le bas pour assurer son verrouillage. Pour débloquer le tablier, appuyez sur le bouton A et montez le coulisseau pour libérer l'anneau de la sangle. (1 L'utilisation des sangles de fermeture est rendue obligatoire par la réglementation française. SET 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

(1 N'oubliez pas de libérer les sangles avant d’enrouler la couverture : l'enroulement de la couverture alors que le tablier est accroché peut engendrer d'importants dommages. Figure 47 - Blocage et déblocage du tablier

10.5 Niveau d’eau dans le bassin pour le bon fonctionnement de la

couverture Conformément à ce qui est indiqué à la Figure 49, le niveau d'eau moyen dans le bassin (mesuré à partir du dessus de la poutre) est de 13 cm. La hauteur d’eau est alors de 1,2 m par rapport au sol. (1 Pour un bon fonctionnement de la couverture automatique, veillez à ce que le niveau d'eau soit toujours compris entre 10,5 et 16 cm. Dans le cas contraire, la couverture automatique pourrait subir de graves dommages lors de son enroulement ou de son déroulement. s! «| 5 2121°= 3| £| 3 $ 45,5 CR: ë| #| À

Figure 48 - Niveau d'eau dans le bassin (C1 Afin d'éviter de dépasser le niveau haut, percez l'opercule à l'arrière du skimmer. Ce trou servira de trop plein au bassin. Vous pouvez également y fixer un tuyau en PVC qui évitera que l’eau ne se déverse le long du skimmer et sur la paroi du bassin. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480

11.1 Cartouche et pré-filtre

Dans le skimmer, vissez la cartouche de filtration (la cartouche est filetée et le fond du skimmer est taraudé). Disposez par-dessus un pré-filtre, constitué d’un anneau en inox et d’une poche filtrante en tissu. Installez ce pré-filtre dans la partie ronde du skimmer.

Observez sur la Figure 50 la répartition des différents modules constituant la margelle de votre bassin. Disposez-les face rainurée vers le haut sur le pourtour du bassin. Observez un débord intérieur bassin d'environ 25 mm (mesuré à partir de la paroi). Prenez le temps de contrôler le bon alignement de l'ensemble. Le jeu entre les modules extérieurs et intérieurs peut varier de 2 à 5 mm. La margelle n°14 (de 396 mm de long) est située au dessus su skimmer. Afin de laisser un accès au pré- filtre et à la cartouche qui seront placés dans le skimmer, cette margelle est montée sur pivots. Montez les deux pivots fournis entre les margelles n°13 et n°14, et entre les margelles n°14 et n°15 dans les perçages prévus à cet effet avant de fixer les margelles n°13 et n°15. Pré-percez les margelles avant vissage à l’aide de la mèche à bois de diamètre 4 mm fournie (sachet J), puis verrouillez les margelles sur les ferrures d'angle, les ferrures de jambes de force et sur les plaques des consoles à l’aide des vis penture 6 *x 20 en inox A2 (sachet G) en vissant au centre des trous oblongs. Avant le verrouillage assurez-vous de la bonne géométrie de l'ensemble (alignement, égalité des débords). de (O D o @ Tr d o. LG L | TO

NUMÉRO QUANTITÉ DIMENSIONS (MM) TYPE

1 1 1071x145 intérieur 2 1 1071x145 intérieur 3 1 1901x145 intérieur 4 4 1838x145 intérieur et extérieur 5 2 1325x145 intérieur 6 1 626x145 intérieur 7 1 1901x145 intérieur 8 1 626x145 intérieur 9 2 2046x145 extérieur 10 2 2046x145 extérieur 11 1 1216x145 extérieur 12 2 1216x145 extérieur - Indice de révision : A - Code : 97141480 PISCINE URBAINE

13 1 485x145 extérieur 14 1 396x145 extérieur, sur pivots 15 1 329x145 extérieur 16 2 206x70 angle 17 2 412x70 angle Figure 49 - Disposition des modules de margelles

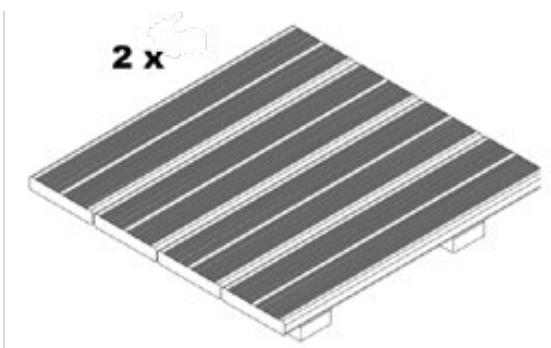

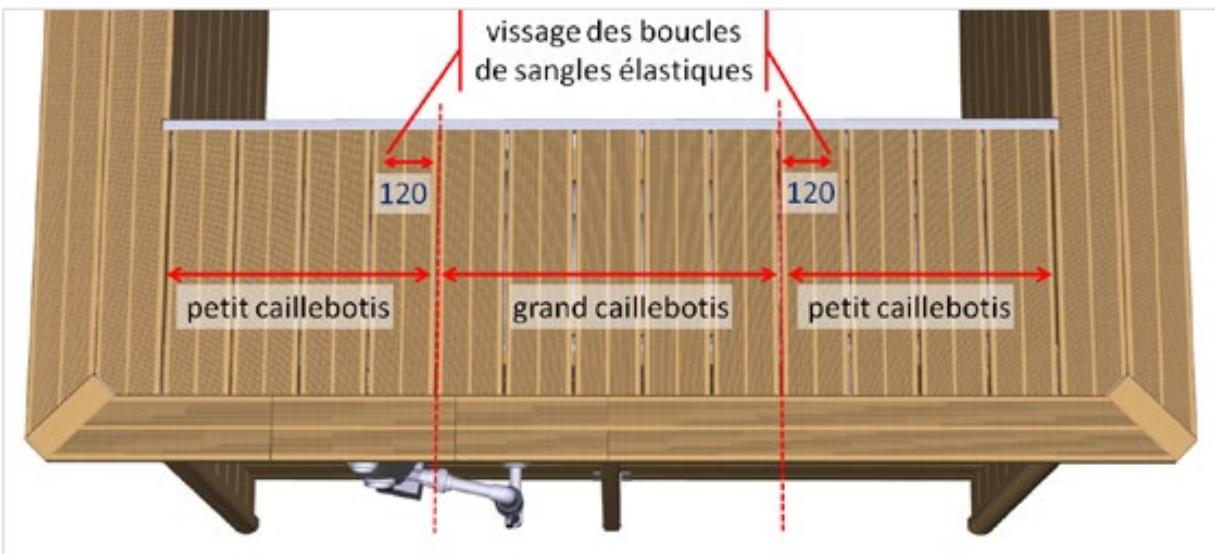

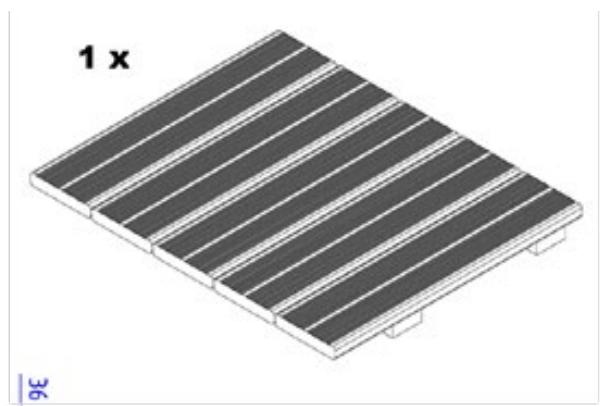

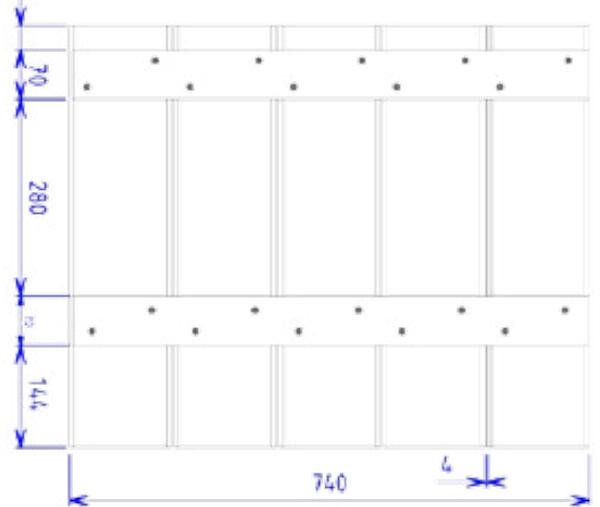

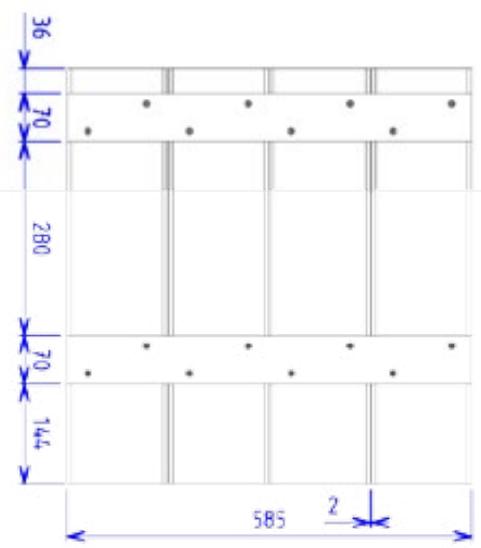

Assemblez les caillebotis selon la Figure 51 qui seront disposés entre la paroi qui supporte le skimmer et la poutre, en utilisant : + 2 tasseaux de 735 mm de long + 4 tasseaux de 585 mm de long + 13 margelles de 600 mm de long + 52 vis à tête fraisée 5 x 40 en inox A4 filetées sur 25 mm D8z Figure 50 - Assemblage des caillebotis ss 2,L Placez les caillebotis (Figure 52). Fixez sur les tasseaux (par le dessous) les deux boucles des sangles élastiques rattachées aux parois de séparation à 120 mm de l'extrémité des petits caillebotis. Utilisez pour cela deux vis penture 6 x 30 en inox A2. Les sangles doivent rester parallèles à la paroi qui forme la longueur du bassin. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480

vissage des boucles de sangles élastiques Figure 51 - Fixation des sangles élastiques sous les caillebotis

11.4 Crosses d’échelle

Percez verticalement les margelles en face de l'escalier de bois, au niveau des 8 trous présents dans les équerres de crosses droite et gauche représentées à la Figure 18, qui servent également à maintenir l'escalier bois (Paragraphe 5.7, page 21). Vissez ensuite les deux crosses d'échelle à l’aide 8 vis à tête bombée 8 x 50 en inox A2 équipées de 8 rondelles 8 écrous de diamètre 8 mm (la rondelle et l'écrou de chaque vis se situera sous la margelle). Figure 52 - Fixation des crosses d'échelle

11.5 Élastique de nage

Un élastique de nage vous est fourni. Si vous souhaitez l'utiliser, fixez-le dans une margelle éloignée de l'axe de la couverture automatique grâce au piton escamotable de diamètre 6 (fourni).

2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

Un schéma de principe de l'installation électrique afférente à la PISCINE URBAINE est donnée à la Figure 54. Les éléments mentionnés sont nécessaires pour que la PISCINE URBAINE soit installée conformément à la norme NF C15-100. Tableau électrique général 230 VAC Disjoncteur différentiel 30 mA

Matériel à Coffret électrique (à 3,5 mètre du bassin minimum) fourni 1230 VAC

Transformateur 230 / 12 VAC (83,5 mdu bassin minimum) Câble blindé du capteur du moteur Moteur de Boîtier de Projecteur couverture commande automatique àclé Pompe de filtration Figure 53 - Schéma électrique de principe de la PISCINE URBAINE

12.1 Motorisation de la couverture automatique

12.1.1 Conseils de sécurité relatifs à la motorisation

La motorisation de la PISCINE URBAINE est destinée à être utilisée avec les couvertures automatiques des PISCINES URBAINES. Le moteur ne fonctionne qu'avec le coffret prévu. Toute utilisation sans ce coffret est dangereuse et déconseillée. Le caractère automatique de l'ouverture et de la fermeture de la couverture automatique ne dispense en aucun cas de la vigilance nécessaire lors des mises en fonctionnement du tablier. Au moindre problème à l'enroulement ou au déroulement, stopper le fonctionnement (position 0 du boîtier de commande à clef). Le boîtier de commande à clef sera fixé en un endroit d’où on peut voir la totalité de la piscine. Ne laissez pas la clé sur son boîtier : rangez-la hors de portée des enfants après chaque manœuvre de la couverture (pour retirer la clef, la mettre en position 0).

12.1.2 Montage du moteur de couverture automatique

Positionnez l'arbre en inox que vous avez précédemment enfoncé dans la traversée de paroi de telle manière que la rainure soit vers le haut. Glissez le larmier (joint torique) sur cet arbre. Placez la clavette moteur dans la rainure de l'arbre, puis mettez en place le moteur en faisant coïncider la clavette avec la rainure de l'arbre creux. Poussez à fond. Si vous observerez une résistance, vérifiez que la clavette moteur est bien positionnée. Mettez en place la clavette en U en veillant à ce qu’elle ressorte par le bas de la bride de fixation inférieure. 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

12.2 Coffret électrique : fixation et raccordement

Les bornes du coffret électrique sur lesquelles vous devez connecter un équipement sont représentées à la Figure 55. Alimentation Pompe de Project- Capteurs de fin de Boitier de Se Moteur commande à secteur 230 V filtration eur courses clé Figure 54 - Coffret électrique de la PISCINE URBAINE

12.2.1 Consignes de sécurité concernant le coffret électrique

L'installation d'un coffret électrique doit être réalisée dans les règles de l’art, suivant les normes en vigueur : + selon la norme NF C15-100, un disjoncteur différentiel de 30 mA doit impérativement être installé en tête de ligne ; + avant toute intervention nécessitant la dépose de la face avant, s'assurer que l'alimentation électrique est coupée ; -_les fusibles doivent être remplacés impérativement par des fusibles de mêmes caractéristiques.

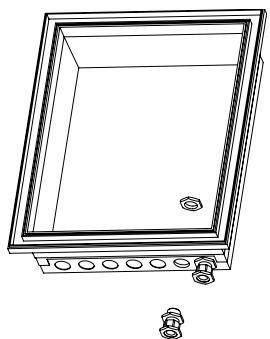

12.2.2 Fixation du coffret électrique

La fixation du coffret s'effectue selon les quatre étapes suivantes : + débloquez les 6 vis plastique et retirer la face avant ; - retirez la vis de maintien de l'étrier de fixation et utilisez l’étrier comme gabarit de perçage ; EUTONX 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

+ mettez en place les presse-étoupe et réalisez les connexions. Remontez la face avant lorsque le câblage est terminé. La porte du coffret est réversible. Pour la retourner, commencez par retirer la porte, ses charnières et ses verrous, puis intervertissez-les, replacez-les puis clippez la porte.

12.2.3 Alimentation du coffret électrique

Raccordez l'alimentation électrique en 230 V sur les bornes N (neutre), Ph (phase) situées en bas du coffret, ainsi que la terre sur la borne verte et jaune située tout à fait à gauche des borniers de raccordement (voir Figure 55).

12.2.4 Raccordement de la pompe de filtration

Raccordez les deux fils en sortie du transformateur de la pompe à la seconde série de bornes N et P coffret électrique en partant de la gauche (voir Figure 55). Il n'existe pas de polarité à respecter pour ce câblage.

12.2.5 Raccordement du projecteur

Raccordez les deux fils du projecteur aux bornes 0 et 12 du coffret électrique (voir Figure 55). Il n'existe pas de polarité à respecter pour ce câblage.

12.2.6 Raccordement du moteur

Raccordez les bornes + et du coffret électrique (voir Figure 55) aux bornes + (fil marron) et — (fil bleu) du moteur en utilisant le câble connecté au moteur. Ce câble non blindé comporte 2 fils de 2,5 mm? de section. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480

(1) Il'est impératif de connecter le fil marron à la borne + et le fil bleu à la borne —. Une erreur de câblage aboutirait à une rotation du moteur en sens inverse et par conséquence à de graves dommages pour la couverture automatique. Si vous devez rallonger le câble (coffret électrique situé à plus de 3,5 m du bassin), il est impératif d'utiliser un câble de même caractéristiques, et de connecter les fils via un boîtier de dérivation étanche. La longueur maximale de câble entre le moteur et le coffret électrique est de 25 m.

12.2.7 Connexion des capteurs de fins de course

Raccordez les bornes C (commun), S (signal) et A (alimentation) du coffret électrique (voir Figure 55) au capteur moteur grâce au câble blindé qui comprend trois fils de 1 mm? de section, et numérotés de 1 à 3. Pour ce faire, connectez : + lefiln°1 à la borne A; + le fil n°2 à la borneS ; + le fil n°3 à la borne C. La tresse métallique du câble blindé sera connectée à la borne de terre du coffret électrique (voir Figure 55). (1 Il'est impératif de connecter le fil n°1 à le borne A, le fil n°2 à la borne S et le fil n°3 à la borne C sous peine d'endommager le capteur du moteur de manière irréversible.

12.2.8 Raccordement du boîtier de commande à clé

Le positionnement du boîtier de commande à clé doit permettre de voir le bassin et l'absence de baigneur lors de la manipulation de la couverture. Les bornes du boîtier de commande à clé sont numérotées de 0 à 2 sur la Figure 56. Figure 55 - Boîtier de commande à clé Effectuez les raccordements suivants, à l’aide d’un câble 3 x 1,5 mm? : - la borne 0 du coffret électrique en haut et à droite du boîtier (borne n°0 — commun) ; - la borne 1 du coffret électrique en bas et à droite du boîtier (borne n°1 — ouverture) ; - la borne 2 du coffret électrique en bas et à gauche du boîtier (borne n° 1 — fermeture).

12.3 Réglage des fins de course et de l’anti-arrachement

Cette étape se déroule au niveau du panneau de contrôle dans le coffret électrique. Ce panneau comporte trois boutons et 5 LEDs, décrits dans le tableau ci-dessous. Pour les deux premières LEDs, le clignotement signifie que l'apprentissage est en cours, alors qu’un allumage fixe signifie soit que l'apprentissage est à réaliser (pour les deux LEDs), soit que l’anti-arrachement s'est déclenché (pour la 2ère LED uniquement). - Indice de révision : A - Code : 97141480 2 PISCINE URBAINE

Si la 5°" LED s'allume, cela signifie qu'il existe un défaut au niveau du signal du capteur du moteur. #1 |

Oo © fins de anti signal du validation de | validation de | validation non utilisés | capteur la position la position de l'étape course arrachement £ lies moteur fermée ouverte réalisée Lors de l'installation initiale ou lors d'une modification du réglage des fins de course, commencez par réaliser une initialisation, en suivant les trois étapes suivantes : Si les 5 LEDs sont éteintes, appuyez simultanément sur les touchez cadenas ouvert et cadenas fermé pendant 5 secondes pour que les 5 LEDs ee

00 00® Quand les 5 LEDs clignotent, appuyez sur la touche OK pendant 1 seconde. Les deux LEDs de gauche ©0o

Ensuite pour programmer les fins de course et l’anti-arrachement, suivre les instructions suivantes : ©eece 480 #

• actionnez la clé pour dérouler + actionnez la clé de façon à * activez et maintenez la clé pour le tablier jusqu'à ce qu'il soit en butée du côté opposé à l'axe ; -_ validez la position bassin fermé en appuyant sur la touche cadenas fermé ; - la première LED clignote, la deuxième LED reste allumée. Par mesure de sécurité, le déroulement du tablier nécessite un contact maintenu : enrouler le tablier sur l'axe jusqu'à ce que la première lame soit juste sous la surface de l'eau ; validez la position bassin ouvert en appuyant sur la touche cadenas ouvert ; la ‘1ère LED s'éteint, la deuxième reste allumée. fermer le bassin jusqu'à ce que le moteur s'arrête ; + activez alors la clé dans l’autre sens en donnant une impulsion : le tablier s’enroule sur l'axe et la 2ère LED clignote ; + la 2è® LED s'éteint après 20 secondes d’enroulement. basculez la clé sur la position de déroulement (côté eau), et maintenir cette position jusqu'à ce que le tablier s'arrête automatiquement à sa position de fermeture préalablement réglée. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 Eg[t]

L'enroulement du tablier ne nécessite pas en revanche de contact maintenu : une simple impulsion avec la clé sur la position d'enroulement, permettra d'enrouler le tablier, qui s'arrêtera à la position préalablement programmée. Une perte de mémoire des fins de courses peut avoir lieu pour les raisons suivantes : + coupure de courant en cours d'ouverture ou de fermeture ; *_ coupure de courant avec une couverture partiellement ouverte ou fermée. Il convient dans ce cas de reprogrammer les fins de course selon le mode opératoire précédent.

13. TRAITEMENT DE L'EAU

13.1 Maintien de la qualité de l’eau

Pour une bonne utilisation de votre piscine, veillez à un traitement optimal de l'eau. Veillez particulièrement à nettoyer régulièrement votre cartouche (reportez-vous aux opérations de lavage de la cartouche présentées au 13.3) et à ce que la durée de filtration quotidienne soit suffisante (voir paragraphe 13.2). Pour remplir votre piscine, il est interdit d'utiliser de l’eau du réseau d'eau potable dont les caractéristiques sont compatibles avec le liner. Il est interdit d'utiliser une eau provenant d’un puits ou d’une source privée. Afin de préserver la qualité de l'eau de baignade il est nécessaire d'assurer un contrôle et un traitement régulier de celle-ci. La fréquence de ces opérations varie selon les situations, aussi il est important de vous familiariser avec l'utilisation des différents produits qui pourront être nécessaires à l'entretien de votre piscine et au maintien d'une eau de qualité. Au cours de l'hivernage, vous pouvez adjoindre à l'eau de la piscine un algicide et/ou un produit d'hivernage (non fourni). Contrôlez régulièrement les paramètres de votre eau de piscine afin de les maintenir dans les fourchettes indicatives suivantes : *_ pour un traitement au chlore, un pH compris entre 7,2 et 7,4, et un taux de chlore libre compris entre 0,7 et 1,2 mg/L ; *_ pour un traitement au brome, un pH compris entre 7,8 et 8,2, et un taux de brome compris entre 1et2 mg/L. Le TH calcique (Titre Hydrotimétrique Calcique) mesurant la dureté calcique de l’eau, c’est-à-dire sa teneur en ions calcium, ainsi que le TAC (Titre Alcalimétrique Complet), qui quantifie l’alcalinité de l'eau, c'est-à-dire la concentration en ions hydrogénocarbonate, doit être compris entre 10 et 25°f. Un TAC et/ ou un TH plus élevés engendrent des dépôts de calcaire sur le liner et sur les lames du tablier, nuisibles à l'esthétique et à la bonne articulation de la couverture. Pour les rejets des eaux de piscine, il est important de s'informer sur les modalités d'application de la réglementation dans chaque commune, celles-ci pouvant varier. Par ailleurs, l'utilisateur doit veiller à n'employer que des produits ou systèmes de désinfection des eaux, compatibles avec les matériaux utilisés pour la fabrication des couvertures automatiques Delta et à une utilisation de ceux-ci en tout point conforme aux prescriptions des fabricants desdits produits ou systèmes.:

13.2 Réglage de la filtration

13.2.1 Durée de fonctionnement

Durant la saison d'utilisation de la piscine, la filtration doit obligatoirement être mise en service chaque jour, suffisamment longtemps pour assurer au moins trois renouvellements du volume d’eau par 24 heures, soit entre 10 et 12 heures selon l'état de propreté de la cartouche. Pour une efficacité optimale de la filtration, il est nécessaire de la faire fonctionner uniquement dans la journée, et d’une façon générale pendant les heures de baignade. - Indice de révision : A - Code : 97141480 2 PISCINE URBAINE

Les recommandations en fonction de la température de votre eau sont de : + En dessous de 14°C : 5 à 6 heures de filtration par jour. + De 15° à 23°C: 6 à 8 heures de filtration par jour. + Au-dessus de 23°C : 10 à 12 heures de filtration par jour Plus la fréquentation de la piscine et la température sont importantes et plus il est nécessaire d'augmenter le temps de filtration. Veillez à maintenir un niveau d'eau correct et constant afin de permettre un fonctionnement optimal de la filtration.

13.2.2 Réglage de l’horloge de filtration

La façade de l'horloge située dans le coffret électrique est représentée à la Figure 57. Les chiffres indiqués en vert sur la Figure 57 ne sont pas présents sur la façade de l'horloge pour ne pas alourdir le cadran, mais son fonctionnement est similaire à celui d'une horloge à aiguilles classique. (4 Marche + Programmation 14 avrèt 4} inscation de lneure [H Régage de rneure Figure 56- Façade de l'horloge de filtration La filtration peut fonctionner en permanence (bouton sur 1 / Marche), ne jamais fonctionner (bouton sur 0 / Arrêt) ou fonctionner selon votre programmation (bouton sur Horloge / Programmation). Pour effectuer votre programmation, commencez par régler l'heure, en utilisant la petite flèche triangulaire (à droite de l'horloge) comme indication de l'heure. Ainsi, dans l'exemple donné à la Figure 57, les aiguilles de l'horloge indiquent 10h10 ou 22h10 environ. La flèche d'indication de l'heure pointe vers le chiffre 10 : il est donc 10h10, et non 22h10. (1 Ne jamais tourner le cadran dans le sens contraire des aiguilles d'une montre. Ensuite, régler le temps de filtration journalier. La façade comporte 48 picots, chacun représentant une demi heure. Pousser le picot vers le centre pour que pendant la demi heure désignée, la filtration soir arrêtée, et vers l'extérieur pour qu'elle fonctionne. Sans l'exemple donné à la Figure 57, la filtration fonctionne de 17h30 à 05h30 et s'arrête de 05h30 à 17h30.

13.3 Entretien de la cartouche de filtration

Comme tout type de filtre de piscine, le filtre à cartouche s’encrasse au fur et à mesure qu'il filtre et collecte les impuretés contenues dans l’eau de piscine. Plus il s'encrasse et moins la filtration est efficace. En période d'utilisation intense du bassin, la cartouche nécessite un à deux lavages hebdomadaires.

13.3.1 Retrait et remise en place de la cartouche

+ _stoppez la pompe de filtration et fermez les vannes d'aspiration et de refoulement afin d'isoler le skimmer ; + faites pivoter la margelle au niveau du skimmer, et retirez le pré-filtre et la cartouche ; + nettoyez-les (voir ci-dessous) ; -_ revissez la cartouche dans le fond du skimmer et mettez en place le pré-filtre muni d'une nouvelle chaussette ; + ouvrez les vannes d'aspiration et de refoulement et remettez la pompe de filtration en marche. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 Lee]

13.3.2 Nettoyage de la cartouche par brossage sous un jet d’eau

La cartouche se lave au jet d’eau et avec une brosse souple, qui vous permettra de brosser l'intérieur des plis. Le nettoyage au jet d'eau permet d'évacuer les plus gros déchets (déchets organiques, cheveux). Le brossage permet de décoller les dépôts. Il faut prendre soin d'écarter chaque pli pour nettoyer correctement les jointures et les arêtes. Certains modèles de tête de jets d'eau sont prévus pour le nettoyage des cartouches

13.3.3 Nettoyage de la cartouche par trempage

Cette opération permet de nettoyer la cartouche plus en profondeur. Vous pouvez acheter un produit nettoyant pour cartouche dans le commerce, ou le fabriquer vous-même, en dissolvant 15 g de bicarbonate de sodium (hydrogénocarbonate de sodium) par litre dans de l’eau tiède. Faites tremper la cartouche quelques heures, voire une nuit complète dans un seau rempli de solution nettoyante. Vous pouvez également utiliser une solution d’acide acétique à 8 % environ (du vinaigre blanc pur par exemple) pour détartrer la cartouche. (1 Rincez toujours la cartouche au jet d’eau avant de la remettre dans le filtre.

13.3.4 Remplacement de la cartouche

Si la cartouche est perforée ou fortement dégradée (impuretés qui ne partent plus au lavage, sur une trop grande surface du filtre, développement de bactéries ou d'algues sur la cartouche), il est nécessaire de changer la cartouche.

14. CONSIGNES DE SECURITE

Pour votre sécurité et celles de vos enfants nous vous rappelons de lire attentivement et surtout d'appliquer les consignes de sécurité. L'utilisation en toute sécurité de la PISCINE URBAINE implique le respect des consignes de sécurité décrites dans cette notice de montage, d'entretien et d'utilisation. (1 Pour la sécurité de tous, fermez systématiquement la couverture hors des périodes d'utilisation de la piscine, et attachez la couverture aux attache de tablier en bout de bassin.

14.1 Sécurité des enfants

Votre PISCINE URBAINE est destinée à un public de 3 ans et plus. Le risque est maximum lorsque les enfants ont moins de 5 ans. La surveillance des enfants doit être rapprochée et constante. Ne jamais laisser un enfant seul près de la piscine. Désignez une seule personne responsable de leur surveillance. La couverture de sécurité ne se substitue pas au bon sens et à la responsabilité, ni à la vigilance d'adultes responsables, qui demeure le facteur essentiel pour la protection des jeunes enfants. Les enfants ne doivent pas jouer avec la couverture de sécurité, et le nettoyage et l'entretien de la couverture ne doivent pas être confié à des enfants. En cas de panne, disfonctionnement, ou indisponibilité temporaire de la couverture, prendre toutes les mesures afin d'empêcher l'accès du bassin aux jeunes enfants. Attention à ne pas laisser de jouets autour et à l’intérieur de la piscine non surveillée qui pourraient tenter vos enfants. Par ailleurs, certains équipements, comme un détecteur électronique de passage ou de chute en service et opérationnel, peuvent renforcer la sécurité des enfants. Cependant, ces équipements ne remplacent en aucuns cas une surveillance rapprochée. En cas d'accident : -_sortez l'enfant de l’eau le plus rapidement possible ; + appelez immédiatement du secours et suivez les conseils qui vous seront donnés ; + remplacez les habits mouillés par des couvertures chaudes. - Indice de révision : A - Code : 97141480 2 PISCINE URBAINE

Prévoyez un téléphone accessible (fixe ou portable) à proximité du bassin pour ne pas laisser seuls les enfants en cas de problème. Les produits que vous utilisez pour le traitement de l’eau doivent être tenus hors de portée des enfants; stockez-les dans un endroit sûr, inaccessible. Ne laissez pas non plus les accessoires de nettoyage à proximité.

14.2 Dispositifs d’aide à la natation

Apprenez à nager aux enfants le plus rapidement possible ! À l'intérieur de la piscine, les jeunes enfants ou les personnes ne sachant pas nager doivent être équipés d'un système de sécurité permettant leur flottabilité (gilet ou brassière de sécurité). N'autorisez pas l'accès à la piscine sans gilet ou brassière de sécurité pour un enfant ne sachant pas bien nager et non accompagné. Sans ces précautions l'accès à la piscine doit être rigoureusement interdit.

14.3 Sécurité de tous les utilisateurs

Les consignes impératives de sécurité à rappeler à chaque utilisateur sont : + ne pas plonger + ne pas marcher ni se tenir debout sur la margelle + ne pas laisser la piscine vide sans protection. De plus, les échelles et escalier doivent être utilisés uniquement pour accéder ou sortir du bassin. Elles n'autorisent aucun détournement préjudiciable à la sécurité. Avant de pénétrer dans le bassin, chaque baigneur doit se mouiller la nuque ainsi que les bras et les jambes afin d'éviter un choc thermique. Renforcez la surveillance lorsqu'il y a plusieurs utilisateurs dans le bassin. Tenez également perche et/ou bouée à proximité du bassin en cas de problème. Les sauts doivent être interdits. De même pour la course et des jeux vifs. Veillez à maintenir en période d'utilisation une eau limpide et saine. Interdisez l'accès du bassin en cas de détérioration du ou des systèmes de filtration. De même lors des périodes d'entretien.

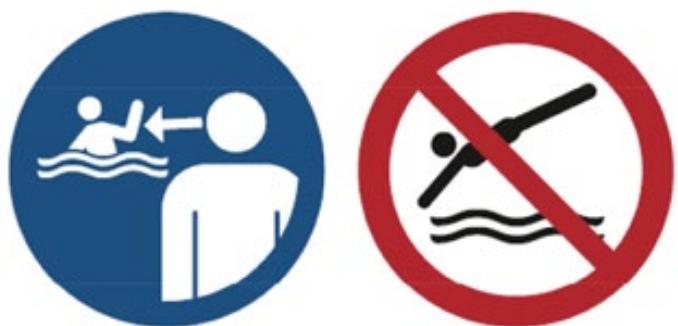

14.4 Plaque de sécurité

Fixez la plaque de sécurité (Figure 58) sur la paroi de la piscine à l’aide de quatre vis à tête fraisée 4 x 25 zinguée torx (sachet K). Figure 57 - Plaque de sécurité (C1 L'accident n'arrive pas qu'aux autres, soyez prêt à y faire face ! Vous pouvez en particulier : + mémoriser et afficher près de la piscine les numéros de premiers secours. Pour l'Union Européenne, LE NUMÉRO D'APPEL D'URGENCE UNIQUE EST LE 112. Pensez également à afficher le numéro du centre antipoison le plus proche du lieu d'installation de la piscine. + apprendre les bases du secourisme pour en cas d'accident prodiguer les premiers soins. Apprenez les gestes qui sauvent. PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 SW I0]

14.5 Couverture de sécurité

(1) La présence physique d’un adulte responsable est indispensable lorsque le bassin est ouvert. La couverture ne peut assurer sa fonction de sécurité (et être conforme à la norme NF P90 308) que si le tablier est rendu solidaire de la paroi du bassin en son extrémité. Il est donc impératif d’attacher systématiquement la couverture aux accroches de tablier (Paragraphe 10.4, page 36). La sécurité n'est assurée qu'avec une couverture installée conformément aux présentes instructions, fermée et verrouillée. Restez vigilant lors des mises en service. Avant de faire fonctionner le moteur, vérifiez : + qu'aucun baigneur n'est dans la piscine avant de fermer celle-ci ; + qu'aucun objet flottant ou balai automatique ne peut entraver le mouvement du tablier ; - que le niveau de l’eau est correct (ni trop élevé, ni trop bas), que le tablier de la couverture automatique puisse passer entre la poutre et la paroi de séparation (Paragraphe 10.5, page 39). Assistez au mouvement complet du tablier jusqu'à l'arrêt par fin de course. Il est impératif d'ouvrir ou de fermer la couverture intégralement, sans jamais la laisser en position intermédiaire. La manœuvre de la couverture ne peut être réalisée que par des adultes responsables. Elle peut être réalisée par des enfants de 8 ans et plus, ou par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d'expérience ou de connaissance, à la condition que : -_ils/elles sont correctement surveillées ; + des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été prodiguées et que les risques encourus ont bien été appréhendés.

14.6 Pompe de filtration

Si la pompe de filtration montre un quelconque signe de fuite d’eau anormale, éteignez-la immédiatement à partir du coffret électrique en basculant le bouton de l'horloge sur 0, puis débranchez-la au niveau de son transformateur. N'utilisez pas la pompe si son câble a été endommagé. Pour des raisons de sécurité électrique, le câble de cette pompe ne peut pas être remplacé. Évitez le contact prolongé entre le transformateur de la pompe de filtration et l’eau. N'exposez pas la pompe à une température inférieure à 0°C. Pour éviter les dommages au moteur, la pompe ne doit jamais fonctionner sans eau. Ne jamais tirer la pompe par son câble. Le transformateur de la pompe de filtration doit impérativement être positionné de manière à ce qu'il soit à l'abri des intempéries. EYZQN 2016/04 - Indice de révision : A - Code : 97141480 [52/60 ETAT A- Gode : 97141480 PISCINE URBAINE

Procédez au minimum deux fois par an (en début et en fin d’hivernage) à l'inspection minutieuse des parties essentielles pour la sécurité. Remplacez sans délai tout élément présentant un état d'usure avancé susceptible de provoquer une pose incorrecte de la couverture. Les pièces de rechange doivent être d'origine ou conformes aux spécifications du présent document. Il'est également nécessaire de faire vérifier au moins une fois par an le serrage des contacts électriques du câble d'alimentation et des différents câbles de raccordement des équipements électriques.

15.1 Entretien de la structure

Le bois est un matériau vivant qui travaille avec les variations d'humidité et de température aussi des fentes ou gerces peuvent apparaître. Ceci est totalement naturel et n'altère en aucun cas la durabilité de nos produits. Le traitement par autoclave utilisé pour les éléments bois de cette piscine est en conformité avec les normes actuellement en vigueur et ne présente absolument aucun danger au touché pour les hommes et les animaux domestiques. En aucun cas, il ne doit être appliqué sur le bois un produit (exemple : lasure, peinture, huile, produit micro poreux...) Au fil du temps, le bois de votre piscine aura tendance à s’encrasser, ceci est inévitable. Vous pourrez remédier à ce phénomène en utilisant une fois dans l’année un jet haute pression, afin de libérer les pores du bois des diverses salissures. Veillez à régler correctement la pression de l'eau pour éviter d'endommager le traitement de surface, ou risquer de relever les fibres du bois. Cette piscine équipée d'une paroi autoportante est livrée en kit et n’a pas été conçue pour être démontée. Surveillez régulièrement la boulonnerie et la visserie accessibles de l'ensemble du kit et effectuez l'entretien qui s'impose (serrage, traitement des traces de rouille, etc.) Le liner de votre piscine ne doit pas faire l'objet d'agressions diverses qui pourraient nuire à son étanchéité. Une vidange complète du bassin peut s'avérer nécessaire dans la vie de votre piscine. Lors de cette opération, veillez à prendre toutes les mesures de protection nécessaires afin d'éviter tout danger (chutes, glissades, etc.). Évitez de prolonger cette période au delà de 48 heures, car des déformations de la structure dues aux pressions du sol pourraient apparaître dans le cas des piscines enterrées ou semi- enterrées. Le non respect des consignes d'entretien peut engendrer des risques graves pour la santé, notamment celle des enfants.

15.2 Entretien de la pompe de filtration

Pour entretenir la pompe de filtration, éteignez-la immédiatement à partir du coffret électrique en basculant le bouton de l'horloge sur 0, puis débranchez-la au niveau de son transformateur. Fermez les vannes à l'aspiration et au refoulement de la pompe. Déconnectez-la de la tuyauterie de la piscine, puis démontez la bague (pièce n° 3 sur la Figure 59) et la préchambre (pièce n°4). Nettoyez le rotor sous l’eau, puis remontez la pompe dans l'ordre inverse du démontage. La présence de calcaire sur le rotor peut provoquer l'augmentation du niveau sonore de la pompe. PISCINE URBAINE 5/04 - Indice de révision : A- Code : 97141480 JSXJ IN]

sortie 2 entrée 4 3 Figure 58- Pompe de filtration

15.3 L'entretien de la couverture

La couverture doit faire l’objet d’un entretien régulier. La stagnation prolongée de matières organiques ou végétales sur le tablier de lames peut engendrer l'apparition de taches, parfois indélébiles. Un nettoyage profond de la couverture, au minimum deux fois par an lors de la mise en service et de l'hivernage est recommandé. A cet effet, utiliser un nettoyeur haute pression à eau chaude, associé à un produit détartrant. Le nettoyage de la couverture ne doit être réalisé qu'à l’aide de produits adaptés et recommandés. Ces produits de nettoyage ne sont en aucun cas abrasifs ou à base de solvants des PVC. Tout manquement à ces règles entraîne le rejet de tout appel en garantie pouvant en résulter.

15.4 Mise en hivernage du bassin

Il'est impératif de ne pas vider la piscine en hiver (ou pour une longue période). En effet, la masse liquide joue un double rôle d’isolant thermique et de lestage assurant ainsi une bonne tenue du liner et de la structure du bassin. Fermer les vannes et retirer la pompe de filtration. La remiser. Vissez un bouchon d'hivernage au fond du skimmer (non fourni). Retirer du skimmer tout produit de traitement de l’eau (galets de chlore, floculant, etc..). Lors de l’hivernage, il convient que la couverture soit fermée (dépliée sur le bassin). Astuce : l’hivernage n'est pas obligatoire, surtout si le climat est clément, avec des températures positives. Dans ce cas, il convient de maintenir le niveau d’eau de la piscine et de faire tourner la filtration 2 à 3 heures par jour. Vérifiez régulièrement le niveau d’eau de la piscine. En cas de gel important, faire fonctionner la pompe de filtration au moins 30 min toutes les deux heures. EZTQNX 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

Veillez à conserver notice, facture, preuve d'achat et n° de traçabilité présents sur les colis. La garantie ne couvre pas : - le vieillissement normal des matériaux (apparition de corrosion, déformation naturelle du bois, etc.) ; + les dommages occasionnés par une manipulation inappropriée lors du montage ou de l’utilisation des accessoires (chocs, rayures, etc. pouvant altérer les différents traitements de surface) ; -_les incidents sans rapport direct avec une utilisation normale de la piscine ou de ses accessoires. L'ensemble des garanties décrites ci-après s'applique aux pièces reconnues défectueuses par nos services et se limite au remplacement du ou des élément(s) concerné(s). Ne sont pas pris en charge les éventuels frais de dépose et pose.

16.1 Garantie des éléments en bois

Les éléments en bois sont garantis 10 ans par le fabricant contre les attaques d'insectes et la pourriture (bois traité autoclave haute pression conforme aux normes en vigueur). Cette garantie ne prend pas en compte les déformations naturelles (apparition de fentes, gerces qui ne nuisent nullement à la résistance mécanique du bois) ainsi que les changements de couleur dus aux effets climatiques. De même sont exclus les défauts de montage ou de stockage entraînants : lames de parois déformées (exposition au soleil, montage différé après ouverture du colis), ainsi que les lames ayant subies une transformation ou un bris suite à un montage non-conforme aux instructions de la notice. De plus, ne sera pas pris sous garantie, tout bois sur lequel aura été appliqué un produit (exemple: lasure...).

16.2 Garantie des accessoires

Les accessoires sont garantis contre tout vice de fabrication où d'assemblage pouvant nuire au bon fonctionnement de la piscine, dans la limite des conditions de garantie. En particulier, ces conditions de garantie des accessoires incluent l'obligation pour l’utilisateur d'effectuer des vérifications et entretiens périodiques nécessaires au bon fonctionnement de la piscine. Ces conditions doivent être impérativement respectées afin de faire valoir la dite garantie.

Étanchéité et tenue des soudures.

DE LA GARANTIE La garantie se limite au remplacement total ou à la réparation du liner reconnu défectueux, sans autres dommages et intérêts.

D'ACHAT CONDITIONS POUR UNE PRISE EN Respect des conditions de pose, d'utilisation et d'entretien GARANTIE 10 ans sur l'étanchéité Les plis apparus après la pose du liner ne sont pas pris en garantie, ceux-ci pouvant résulter de paramètres physico-chimiques inappropriés de l'eau (la température de l’eau doit être inférieure à 28°C, le pH doit être compris entre 7,2 et 7,6, et la concentration en désinfectant doit se situer dans la plage préconisée par le fabricant des produits de traitement). Est également exclue de la garantie l'apparition, sur le liner, d'une coloration ou de tâches jaunâtres au niveau de la ligne d'eau. Celles-ci peuvent résulter d'un dépôt de composés organiques présents en surface (crèmes et huiles solaires, résidus de combustion d'hydrocarbures ou de fumées de feux de bois). Il convient à cet effet de nettoyer régulièrement votre ligne d'eau avec des produits adaptés à cet PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 SKY]

usage (non fournis) et avec un support non abrasif. Les eaux très chargées en calcaire peuvent aussi être à l’origine de ces colorations, par incrustation de tartre dans la membrane. Les eaux dures, de titre hydrotimétrique (TH) supérieur à 25°f nécessitent l'ajout d’un produit d'élimination du calcaire adapté aux piscines (non fourni). Vous pouvez obtenir des informations sur la dureté de votre eau auprès de votre distributeur d'eau. Sont également exclues de la garantie : les taches liées au développement d'algues et de micro-organismes : l'eau de la piscine doit bénéficier d’un traitement de désinfection et de lutte contre les algues, régulier et adapté en composition comme en concentration ; les taches, décolorations et ridules résultant de l'action de produits oxydants solides en contact direct avec la membrane (jetés directement dans le bassin) ou d’une surconcentration locale en produits oxydants (souvent liée à l'absence de fonctionnement de la filtration pendant la phase de dissolution de ces produits) ; les taches liées à la stagnation et/ou à la décomposition de corps étrangers en contact avec le liner (feuilles mortes, pièces métalliques oxydables, détritus divers, etc.) ; les dégradations liées au contact de matières incompatibles avec la membrane telles que bitumes, goudrons, huiles, panneaux en polystyrène, polyuréthane. L'utilisation de rubans adhésifs et de colle sur la membrane est à proscrire ; les déchirures du liner sous le hung qui résultent, lors de la pose, d'un déplacement du liner sans l'avoir préalablement décroché du hung.

16.2.2 Garantie de la pompe de filtration standard

Ces conditions concernent la pompe de filtration standard, et non celle qui accompagne le filtre à sable (en option), qui a ses propres conditions de garantie.

DELA GARANTIE Fonctionnement du moteur

EN GARANTIE Nettoyage régulier de la cartouche Absence d'utilisation de la pompe à sec (absence d’eau)

16.2.3 Garantie des pièces en ABS (skimi

GARANTIE Étanchéité et résistance des pièces en ABS

EN GARANTIE Absence de phénomène de «stress-cracking» des pièces en ABS (vanne, écrous) dû aux tensio actifs contenus dans certaines graisses : l’utilisation de graisse est à proscrire sur ces éléments

4 - Indice de révision : A - Code : 97141480

Notes PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 Y£ [0]

Notes EETONX 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE

Notes PISCINE URBAINE 2016/04 - Indice de révision : A - Code : 97141480 RIT]

CHAÎNE DE CONTRÔLE PEFC

Société PROCOPI 35650 LE RHEU N° Chaîne de contrôle FCBA/12-01382 La chaîne de contrôle de l'entreprise ci-dessus désignée est en conformité avec les exigences PEFC* en vigueur. Ce certificat est délivré selon le référentiel PEFC de la chaine de contrôle des bois de FCBA MQ CERT 11-360. Périmètre Méthode utilisée Fabrication et distribution d'équipements bois pour piscines | Transfert en pourcentage moyen Sur le site de Pleumeleuc Ce conifion este ln vérification de la chaîne de comedie, fond su un ordi me peut préjuges d'évolution ou de décisions à Re D En cu d'a La liste des entreprises sou certéeation est diponibe su es ses Imteract ru Sa ep gite pe ce <ofrac

• annexes 15 et 16 du schéma français de certification forestière, traduction des annexes PEFC ST 2002 : 2010 et PEFC ST 2001 2008 du document technique international du PEFC Council. AccæEmeranen Not PORTES DSONILE SUR

N° de Certificat 0226/2012 La : Date : 13 février 2012 Alaif Hi Valable jusqu’au 01/02/2017 30, avenue de Sairt Mandé FI 79002 Paris TL: +33 (ed 40 19 49 39 ti ee un iii à) mon nomnsoque rabat Numéro de série 2016/04 - Indice de révision : A - Code : 97141480 PISCINE URBAINE
