CUBO EVO - Radiateur électrique DELTACALOR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Radiateur électrique à inertie pierre naturelle
Technologie de chauffe	Inertie sèche à pierre naturelle : la pierre accumule la chaleur et la restitue progressivement de façon douce et rayonnante, sans dessécher l'air ambiant
Alimentation électrique	Monophasé 230 V~ ±10%, 50 Hz
Classe électrique	Classe II (double isolation électrique) - raccordement à la terre strictement interdit
Raccordement filaire	3 fils : neutre (bleu/gris), phase (marron), fil pilote (noir) - compatible 6 ordres de pilotage
Thermostat	Thermostat WiFi intégré - contrôle et programmation à distance via smartphone
Indice de protection	IP24 - installation possible dans les volumes 2 et 3 d'une salle de bain
Distances minimales d'installation	15 cm minimum de tout obstacle (meubles, étagères, rideaux) ; ne pas installer sous une prise de courant
Protection électrique requise	Interrupteur différentiel 30 mA + dispositif de protection contre les surintensités (conforme NF C15-100)
Sécurité	Limiteur thermique interne anti-surchauffe ; ne jamais couvrir l'appareil en fonctionnement
Entretien	Chiffon humide non abrasif uniquement - aucun produit chimique, aucun entretien fluide
Usage	Usage domestique intérieur uniquement - ne pas utiliser à l'extérieur
Conformité	Marquage CE - Directives LVD 2014/35/UE, CEM 2014/30/UE, RoHS 2011/65/UE
Fabricant	DELTACALOR s.r.l. - Calolziocorte (LC), Italie - Fabriqué en Italie

FOIRE AUX QUESTIONS - CUBO EVO DELTACALOR

Comment fonctionne la technologie inertie pierre naturelle du CUBO EVO ?

Le CUBO EVO utilise un principe d'inertie sèche : un élément chauffant électrique réchauffe une pierre naturelle intégrée dans le radiateur. Cette pierre accumule progressivement la chaleur et la restitue de façon lente et uniforme par rayonnement, y compris après l'arrêt de l'alimentation. Ce mode de chauffe est particulièrement doux, confortable et ne dessèche pas l'air de la pièce, contrairement aux convecteurs à résistance.

Le CUBO EVO est-il compatible avec le fil pilote ?

Oui, le CUBO EVO est compatible avec le fil pilote (fil noir dans le câblage). Il accepte les 6 ordres de pilotage courants (Confort, Eco, Hors-gel, Arrêt, Confort-1 et Confort-2), ce qui permet de l'intégrer dans une installation domotique ou de le piloter via un gestionnaire d'énergie. Si vous n'utilisez pas le fil pilote, isolez-le soigneusement pour des raisons de sécurité.

Peut-on installer le CUBO EVO dans une salle de bain ?

Oui, grâce à son indice de protection IP24, le CUBO EVO peut être installé dans les volumes de protection 2 et 3 d'une salle de bain (à plus de 60 cm de la baignoire ou de la douche), conformément à la norme NF C15-100. Vérifiez l'indice IP mentionné sur la plaque signalétique de votre modèle. L'appareil doit être positionné de façon à ce que ses commandes ne soient pas accessibles depuis la baignoire ou la douche.

Comment utiliser le thermostat WiFi du CUBO EVO ?

Le CUBO EVO intègre un thermostat WiFi permettant le contrôle et la programmation à distance via une application sur smartphone. Pour l'appairage au réseau, suivez les instructions du manuel complet disponible sur le site Deltacalor (www.deltacalor.com). Lors de l'utilisation du WiFi, respectez une distance minimale de 20 cm entre le radiateur et la zone de présence humaine habituelle, conformément aux réglementations en vigueur.

Quelle protection électrique prévoir pour raccorder le CUBO EVO ?

Le circuit d'alimentation du CUBO EVO doit être protégé par un interrupteur différentiel de 30 mA et un dispositif de protection contre les surintensités adapté aux caractéristiques de la ligne. Le raccordement des trois fils doit être réalisé dans une boite de dérivation conforme aux normes en vigueur. Un dispositif de coupure omnipolaire est obligatoire, conformément à la norme NF C15-100.

Le CUBO EVO doit-il être raccordé à la terre ?

Non - et c'est une règle impérative. Le CUBO EVO est un appareil de Classe II à double isolation électrique : le raccordement à la terre est strictement interdit. Seuls trois fils sont à raccorder : le neutre (bleu ou gris), la phase (marron) et le fil pilote (noir). Si le fil pilote n'est pas utilisé, isolez-le mais ne le raccordez en aucun cas à la terre.

Que faire si le CUBO EVO s'éteint spontanément ou ne chauffe plus ?

Un arrêt spontané est généralement dû au déclenchement du limiteur thermique interne suite à une surchauffe. Vérifiez que le radiateur n'est pas recouvert (vêtements, linge) et qu'il dispose bien de 15 cm de dégagement de chaque côté. Laissez l'appareil refroidir avant de le remettre en marche. Si le problème se reproduit, vérifiez la tension d'alimentation et contactez votre revendeur Deltacalor.

Peut-on poser des objets ou des serviettes sur le CUBO EVO ?

Non, il est formellement interdit de poser des serviettes, vêtements ou tout objet sur le CUBO EVO en fonctionnement. Couvrir le radiateur provoque une montée en température qui déclenchera le limiteur de sécurité interne et pourrait endommager l'appareil, voire présenter un risque d'incendie. L'appareil doit toujours être utilisé dégagé, dans la position prévue.

Comment nettoyer et entretenir le CUBO EVO ?

Éteignez l'appareil et attendez qu'il soit complètement refroidi. Essuyez la surface avec un chiffon humide non abrasif. N'utilisez aucun produit chimique, détergent ou solvant qui pourrait altérer la surface de la pierre et les finitions. Le radiateur à inertie sèche ne contient aucun fluide : il ne nécessite aucune purge ni aucun remplissage, contrairement aux radiateurs à eau.

MODE D'EMPLOI CUBO EVO DELTACALOR

RADIATEUR ÉLECTRIQUE

À PIERRE NATURELLE

INSTALLATION MANUEL

Les instructions écrites dans ce manuel d'installation doivent être lues attentivement pour garantir la sécurité et le bon fonctionnement du produit.

Les instructions doivent donc être lues avant de procéder à l'installation et il est fortement conseillé de les conserver pour réference future.

Il est aussi conseilé de faire appel à un technicien qualifié pour assistance en cas de doute sur l'installation du produit.

Deltacalor est attentif à l'environnement.

Le manuel d'instructions, d'utilisation et d'entretien complet du produit est toujours disponible sur la page Web suivante:

www.deltacalor.com/fr/telechargement/

ou vous pouvez scanner le code QR suivant avec votre smartphone.

STONE INERTIA ELECTRIC RADIATOR

INSTALLATION MANUAL

• Tout dommage résultat du non-respect de ces consignes entraine la non application de la garantie constructeur.
• Ne pas utiliser l'appareil à l'extérieur.
• Voiture apparéil est destiné à un usage domestique et ne doit pas être utilisé à d'autres fins.
• Si l'appareil est tombé, endommagé ou ne fonctionne pas correctement, ne pasmettre l'appareil en marche et s'assurer que l'alimentation de l'appareil est coupée (fusible ou disjoncteur).
• Ne jamais démonter l'appareil. Un apparéil mal réparé peut désenter des risques pour l'utilisateur.
• Pour tout problème, consultez votre point de vente.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou un autre professionnel, afin d'éviter tout danger. Attention: le cable d'alimentation ne doit pas toucher le corps chauffant.
• Avertissement: Afin d'éviter une surchauffe, ne pas couvrir l'appareil. Si l'appareil est couvert, l'élévation de la température dé-clenchera le limiteur interne.
• L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.
• L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissant être touchés par une personne qui se trouve dans la baignoire ou sous la douche (réf. norme NF C15-100).
• Le circuit d'alimentation de cet apparéil doit composer un dispositif de coupure omnipolaire (réf. norme NF C15-100).

Ne pas couvrir l'appareil de chauffage.

• Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles

ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas journé avec l'appareil.
• Le nettoyage et l'entretien par l'usage ne doit pas etre effectués

par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprendnent bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

ATTENTION

Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

L'appareil permet le contrôle à distance à travers la communication wi-fi.

Il est obligatoire de respecter une distance d'au moins 20 cm de la zone de présence humaine habituelle.

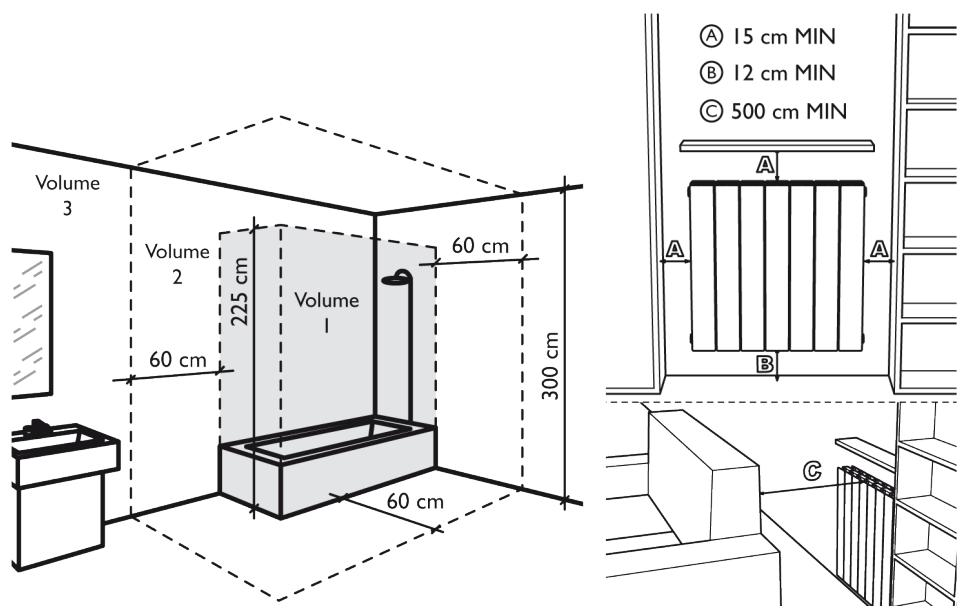

PREPARATION D'INSTALLATION

Avant de raccorder l'appareil de chauffage, couper l'électricité au disjoncteur général.

L'appareil de chauffage est un apparéil de classe II, il peut donc être installé dans toutes les pieces de la maison y compris dans les volumes de protection 2 et 3 d'une salle de bain (IP24). Nous vous demandons donc de bien vérifier le niveau de protection (IPXX) relative à votre apparéil.

L'appareil de chauffage doit être installé à 15 cm minimum de tout obstacle (étagères, voilages, meubles etc.).

ALIMENTATION ET

RACCORDEMENT ÉLECTRIQUES

• L'alimentation de l'appareil de chauffage doit être protégée, conformément aux normes en vigueur, par un interrupteur différentiel

de 30 mA et un dispositif de protection contre les

surintensités adapté aux caractéristiques de la ligne de raccordement.

• Avant la première utilisation, vérifier que la tension utilisée corresponde

bien à celle indiquée sur l'appareil.

• Ce apparéil de chauffage est un apparéil de classe II (double isolation électrique).
• Le raccordement à la terre est interdit.
• Le raccordement des trois fils doit être réalisé dans une boîte de raccordement électrique conforme aux normes en vigueur.
  S'il n'est pas utilisé, puor des questions de sécurité, isoler le fil pilote.

Alimentation monophasée 230 V~ ±10% 50 Hz.

• Fil bleu/gris : Neutre
• Fil Marron : Phase
• Fil noir : Fil pilote

SCHEMA POUR L'UTILISATION DU FIL PILOTE

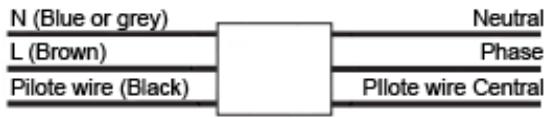

Configuration où le fil pilote est utilisé.

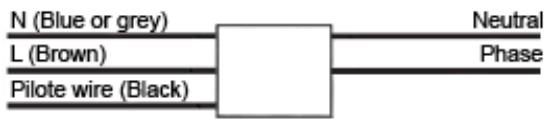

Configuration où le fil pilote n'est pas utilisé.

UTILISATION CORRECTE

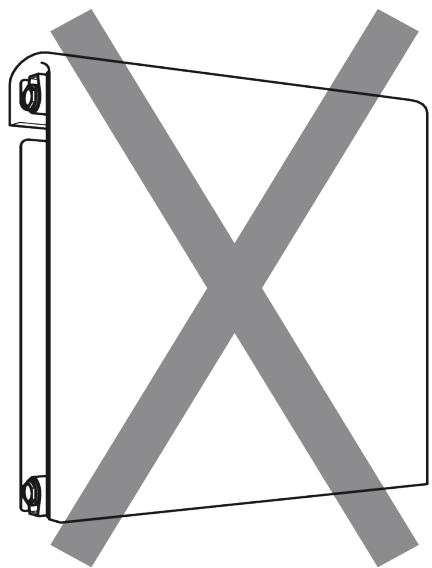

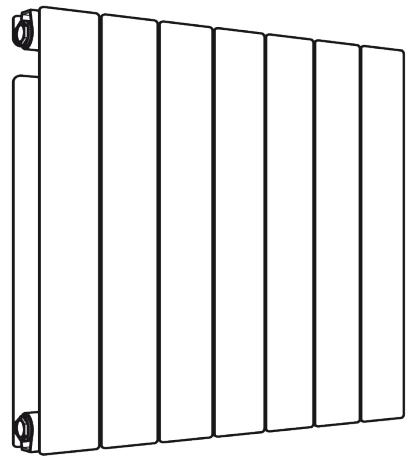

Utilisez le produit de la façon indiquée sur la figure I. Ne posez enaucun cas de serviettes ni de vêtements sur le cadre extérieur (figure 2). Uneutilisation incorrecte risque de causer de dangereuses surchauffes et decomprometre le fonctionnement de l'appareil.

Pour nettoyer l'appareil, n'utilisez aucun produit chimique, mais servez-vous d'un chiffon humide non abrasif.

1

2

Le symbole, posé sur l'appareil, signale l'obligation de se débarrasser de l'appareil en le confiant à un centre de collecte sélective spécialise, conformément à la Directive 2012/19/UE. Si l'appareil doit être remplaced, il peut être returné au revendeur. Cet appleil n'appartient pas à la catégorie des déchets menagers ordinaires. En l'éliminant correctement vous participez à la protection de l'environnement et à la limitation de l'exploitation des ressources naturelles.

Déclaration de conformité: Le fabricant déclare, sous son exclusive responsabilité, que le produit concerné par leprésent manuel est conforme aux prescriptions essentielles des Directives Basse Tension 2014/35/UE, CEM 2014/30/UE et RoHS 2011/65/UE.

CE

WARNING FOR PEOPLE WITH DISABILITIES AND CHILDREN
