Título	Descripción
Tipo de producto	Calefacción eléctrica
Características técnicas principales	Calefacción por inercia, diseño compacto, tecnología de difusión de calor
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	Anchura: 60 cm, Altura: 40 cm, Profundidad: 10 cm
Peso	8 kg
Compatibilidades	Compatible con sistemas de domótica estándar
Tipo de batería	No aplicable
Tensión	230 V
Potencia	1000 W
Funciones principales	Ajuste de temperatura, programación semanal, modo eco
Mantenimiento y limpieza	Limpieza con un paño húmedo, sin elementos removibles para limpiar
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto del fabricante
Seguridad	Protección contra sobrecalentamiento, apagado automático en caso de vuelco
Información general útil	Ideal para espacios pequeños, instalación fácil, garantía de 2 años

MANUAL DE USUARIO CUBO EVO DELTACALOR

MANUAL DE INSTALLACION

Las instruccionesmostatadas en este manual de instalacion deben leerse cuidadosamente para garantizar la seguridad y el correcto funciona bajo el producto. Por lo tanto, las instrucciones deben leverse antes de Continuing con la instalacion y es aconsejable conservarlas para futuras consultas.

Es recomendable llamar a un的技术ico calificado para asistencia en caso de dudas sobre la instalacion del producto

Deltacalor cuida al medio ambiente.

El manual completo de instrucciones, uso y mantenimiento del producto siempre está disponible en la頁a web:

https://www.deltacalor.com/es/descargar/

o, alternatively, escanee el número QRquiry al lado con su movil.

FRANÇAIS. [4]
ENGLISH.[10]
ITALIANO.[16]
ESPANOL [22]

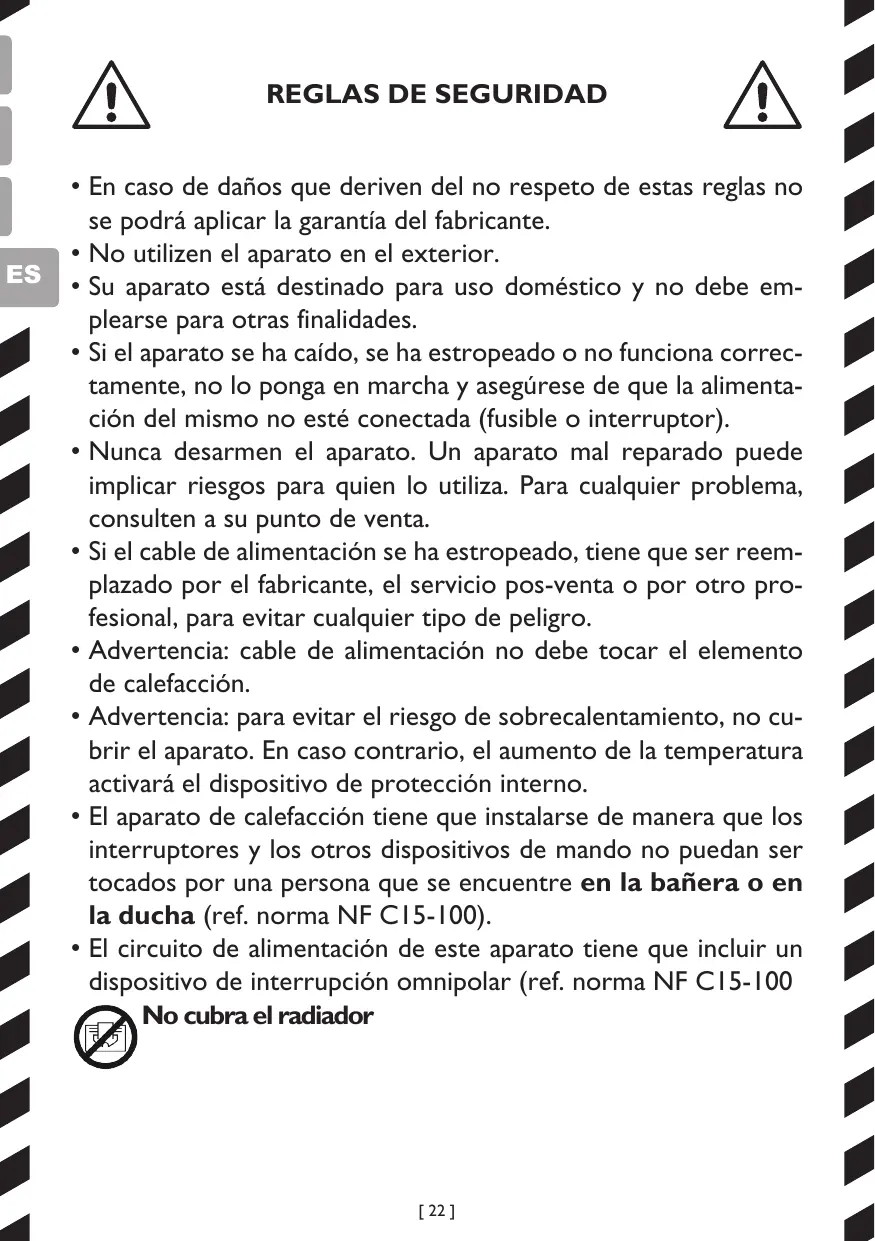

CONSIGNES DE SECURITÉ

• En caso de daños que derives del no respeto de estas reglas no seURTRA aplicar la garantía del fabricante.
• No utiliser el aparato en el exterior.
• Su aparato está destinado para uso dométrico y no debe emplearse para.Other finalidades.
• Si el aparato se ha caido, se ha estropeado o no funciona correctamente, no lo ponga en marcha y asegúrese de que la alimentación del本身就是 no está connectada (fusible or interruptor).
• Nunca desarmen el aparato. Un aparato mal reparado pueda implicar riesgos para quien lo utilizes. Para cualquier problema, consulten a su punto de vente.
• Si el cable de alimentación se ha estropeado, tiene que ser reemplazado por el fabricante, el servicios pos-venta o por otro professionnel, para estarakQUALquier tipo depeligro.
• Advertencia: cable de alimentacion no debe tocar el elemento de calefaction.
• Advertencia: para evitar el riesgo de sobrecalentimiento, no cubrir el aparato. En caso contrario, el aumento de la temperaturaactivará el dispositivo de proteccion interno.
• El aparato de calefacción tiene que instalarse de manière que los interruptores y los otros dispositivos de mando no pueda ser tocados por una persona que se encontrar en la banera o en la ducha (ref. norma NF C15-100).
• El circuito de alimentación de este aparato tiene que incluir un dispositivo de interrupción omnipolar (ref. norma NF C15-100

ADVERTENCIAS PARA LAS PERSONAS DISCAPACITADAS Y LOS NINOS

• Este aparato pueda ser utilisé por personas con capacities físicas, sensoriales y mentales reduidas o sin conocimiento acerca del producto, o bien por niños a partir de 8 años deidad, siempre que este vigilados einstruidos sobre el uso seguro del aparato y conscientes de todos los riesgos.
• Los niños no deben usar con el aparato.
• Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin vigilancia.
• Se recomiendamantenerfuera del alcance de los niños me- nores de 3 años, si no está bajo supervisión continua.
• Los niños de entre 3 y 8 años solo deben encender o apagar el aparato, con tal de que está instalado en la posición normal prevista y los niños estén bajo la supervisión continua o hayan recibido instrucciones relativas al uso del aparato en seguridad yentaendanperfectamente lospeligros potecuales.
• Los niños de entre 3 y 8 años no deben conectar, regular o limpiar el aparato, ni someterle a mantenimiento.

ATENCIón

Algunas partes del producto peuvent sobrecalentarse y provocar quemaduras. Prestar especial atencion en presencia de niños y personas vulnerables.

ADVERTENCIA PARA TERMOSTATO WIFI

El aparato permite el control a distancia mediante una connexion WI-Fl.

Es obligatorio respetar una distancia minima de al menos 20 cm desde la zona habitable para el hombre.

PREPARACION DE LA INSTALLACION

Antes de conectar el aparato de calefacción desconectar el interruptor general.

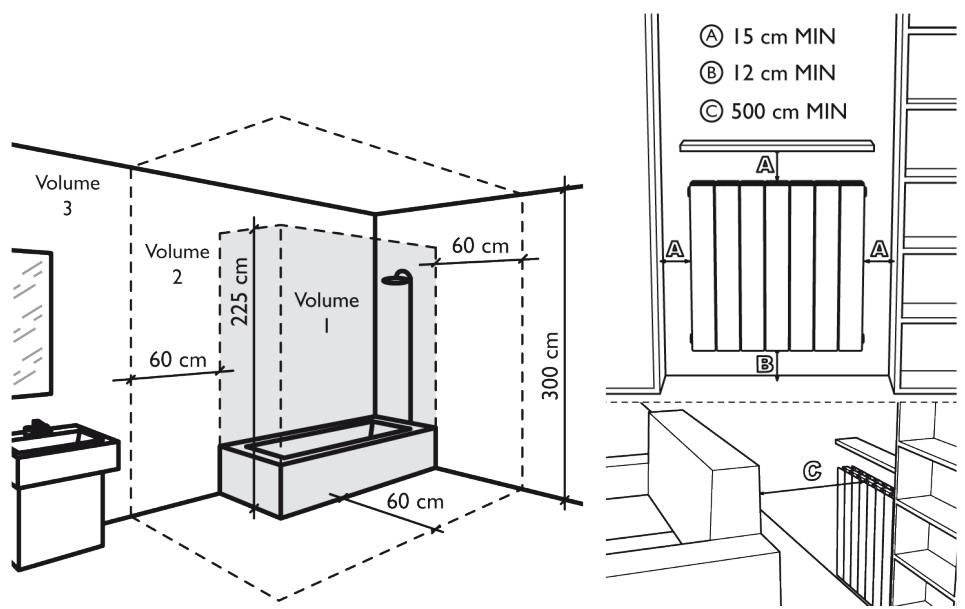

El aparato de calefacción es un aparato de clase II, por ese puede instalarse en todos los espacios de la casa, también en los volumenes de proteccion 2 y 3 de un cuarto de bano (IP24). Averiguen por tanto el nivel de proteccion (IPXX) relativo a Su aparato.

El aparato de calefacción no tiene que instalarse bajo de una toma de corriente. El aparato de calefacción tiene que ser instalado como minimum a 15 cm de cada obstáculo (estantes, cortinas, muebles, etc...).

ALIMENTACION Y CONEXIONES ELECTRICAS

• La alimentación del aparato de calefacción tiene que estar protegida, conforme a las normas vigentes, por un interruptor diferencial de 30mA y por un dispositivo de protección contra la sobrecorriente adaptado a las caracteristicas de la linea de connexion.
• Antes de utiliser el aparato por primera vez, verificar que la tensión realizada corresponda a la indicada en el aparato.
• Esto aparato de calefacción es un aparato de classe II (doble aislamento electrico).
• La connexion a tierra está prohibida.
• La connexion de los tres cables tiene que ser realizada bajo el control de la ley electrónica confluence a las normas vigentes.
• Si no se utilizes, por razones de seguridad, deben aislarse el cable piloto.

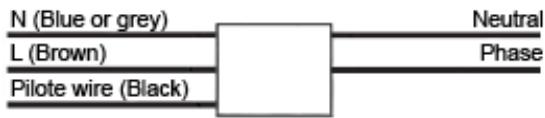

Alimentación monofásica 230 V~ 50 Hz.

• Cable azul/gris: neutro
• Cable marrón: fase
• Cable negro: cable piloto

ESQUEMA DE UTILIZACION DEL CABO PILOTOTO

Configuración en la que se utilizes el cable piloto.

Configuración en la que no se utilizes el cable piloto.

USO CORRECTO

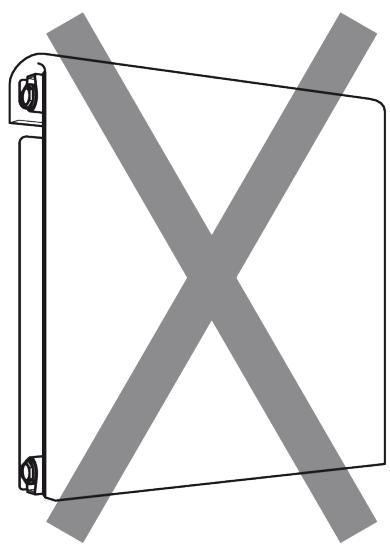

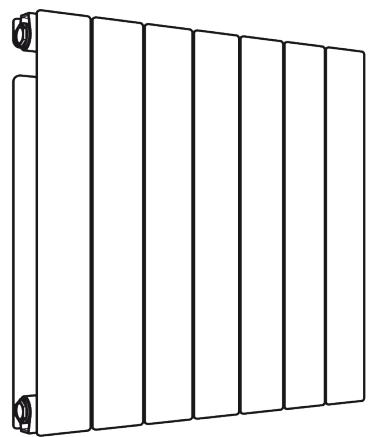

Utilizar el producto como se muestra en la figura 1. Nunca cubrir completeness el aparato con toallas o prendas de vestir (figura 2). Nunca cubrir los colectores (tubos verticales). El uso Incorrecto pueda provocar peligrosos sobrecalentimientos y comprometer el funciona del aparato.

Para limpiar el aparato, no utilizes productos químicos, sino solo un paño humedo no abrasivo.

1

2

El símbolo, colocado sobre el producto, indica la obligation deentar el aparato a eliminar en un punto de recogida especializzato, conforme a la Directiva 2012/19/UE. En caso de sustitución, el aparato pueda ser devuelto al revendedor también. Este producto no queda comprenderdo dentro de la categoría de los residuos domesticos comunes. Una correcta gestion de sueliminacion permite proteger el medio ambiente y reducir la explotacion de recursos naturales.

Declaración de conformidad: El fabricante declara, bajo su exclusiva responsabilité, que el producto objecto del presente manual cumple con los requisitos esencias de las Directivas de Baja Tensión 2014/35/UE, CEM 2014/30/UE y RoHS 2011/65/UE.

CE

DELTACALOR

Fabbricato in Italia Made in Italy

DELTACALOR s.r.l.

Via Mazzini

23801 Calolziocorte (LC) Italia
