TELICA WIFI PLUS - Radiateur électrique DELTACALOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique connecté
Caractéristiques techniques principales	Technologie à inertie fluide, programmable, compatible avec les systèmes de domotique
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 80 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids	15 kg
Compatibilités	Compatible avec les applications iOS et Android pour le contrôle à distance
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	2000 W
Fonctions principales	Programmation hebdomadaire, contrôle à distance, détection de fenêtre ouverte
Entretien et nettoyage	Nettoyage avec un chiffon humide, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de renversement
Informations générales utiles	Installation murale ou sur pieds, garantie de 2 ans

FOIRE AUX QUESTIONS - TELICA WIFI PLUS DELTACALOR

Comment connecter le DELTACALOR TELICA WIFI PLUS à mon réseau Wi-Fi ?

Pour connecter votre DELTACALOR TELICA WIFI PLUS à votre réseau Wi-Fi, téléchargez l'application dédiée sur votre smartphone, ouvrez l'application et suivez les instructions à l'écran pour sélectionner votre réseau et entrer le mot de passe.

Que faire si le chauffage ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'alimentation est active. Assurez-vous également que la température de consigne est réglée au-dessus de la température ambiante.

Comment réinitialiser le DELTACALOR TELICA WIFI PLUS ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé sur le panneau de commande pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi l'application ne détecte-t-elle pas mon appareil ?

Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi que celui que vous essayez de connecter. Vérifiez également que le DELTACALOR TELICA WIFI PLUS est sous tension et à portée de votre routeur.

Comment ajuster la température sur le DELTACALOR TELICA WIFI PLUS ?

Vous pouvez ajuster la température en utilisant l'application ou directement sur l'appareil. Dans l'application, accédez à la section de contrôle de la température et faites glisser le curseur pour régler la température souhaitée.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez qu'il n'y a pas d'objets bloquant les grilles de ventilation ou contactez le service client.

Comment mettre à jour le firmware du DELTACALOR TELICA WIFI PLUS ?

Les mises à jour du firmware se font via l'application. Accédez à la section des paramètres et recherchez les mises à jour disponibles. Suivez les instructions pour installer la mise à jour.

Que faire si l'appareil se déconnecte fréquemment du Wi-Fi ?

Vérifiez la force du signal Wi-Fi à l'emplacement de l'appareil. Si le signal est faible, essayez de rapprocher le routeur ou d'utiliser un répéteur Wi-Fi.

Est-il possible de programmer le chauffage ?

Oui, vous pouvez programmer le DELTACALOR TELICA WIFI PLUS via l'application. Accédez à la section de programmation pour définir vos horaires de chauffage.

MODE D'EMPLOI TELICA WIFI PLUS DELTACALOR

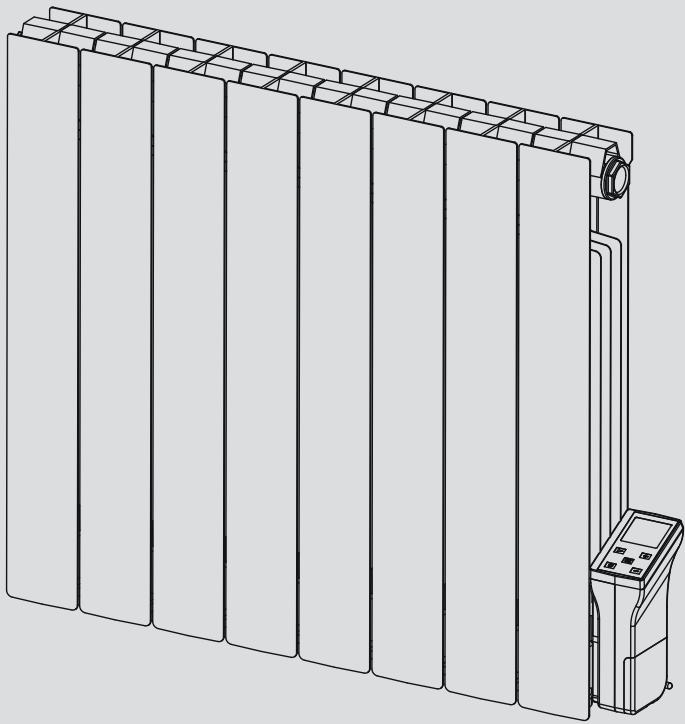

Radiateur aluminium à inertie fluide connecté

DELTACALOR

NOTICE D'UTILISATION ET D'INSTALLATION

Seul un usage approprié des instructions suivantes pourra garantir la sécurité du produit. Il est donc fortement conseillé de les dire avant l'installation et de les conserver pour un éventuel usage futuro. Dans le cas où des doutes relatifs au montage du produit survientraient, il est conseilé de demander l'intervention d'une personne technique qualifiée.

CONSIGNES DE SECURITÉ

• Tout dommage résultat du non-respect de ces consignes entraîne la non application de la garantie constructeur.
• Ne pas utiliser l'appareil à l'extérieur.
• Voiture apparueil est destiné à un usage domestique et ne doit pas être utilisé à d'autres fins.
• Si l'appareil est tombé, endommagé ou ne fonctionne pas correctement, ne pasmettre l'appareil en marche et s'assurer que l'alimentation de l'appareil est coupée (fuseoou disjoncteur).

• Ne jamais démonter l'appareil. Un apparéil mal réparé peut désenter des risques pour l'utilisateur.
  Pour tout problème, consultez votre point de vente.
  Si le cable d'alimentation est endommagé, il doit être remplatz par le fabricant, son service après-vente ou un autre professionnel, afin d'éviter tout danger. Attention: le cable d'alimentation ne doit pas toucher le corps chauffant.

• Avertissement: Afin d'éviter une surchauffe, ne pas couvrir l'appareil. Si l'appareil est couvert, l'élevation de la température déclenchera le limiteur interne.

• Cet apparéil de chauffage est rempli d'une quantité précise d'huile spéciale, fiche de sécurité disponible sur demande. En cas de fuite,mettre l'appareil hors-service,le confiner pour éviter que l'huile ne se repande ou ne soit ingérée accidentellement par un infant, puis contacter immédiatement le vendeur de l'appareil ou le représentant du fabricant. Toute opération nécessitant l'ouverture d'un des bouchons de fermeture du réservoir d'huile ne doit être effectuee que par le représentant agrée du fabricant.
  Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.

Ne pas couvrir l'appareil de chauffage.

• Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas journé avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprément bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisteur.

ATTENTION

Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

L'appareil permet le contrôle à distance à travers la communication wi-fi.

Il est obligatoire de respecter une distance d'au moins 20 cm de la zone de présence humaine habituelle.

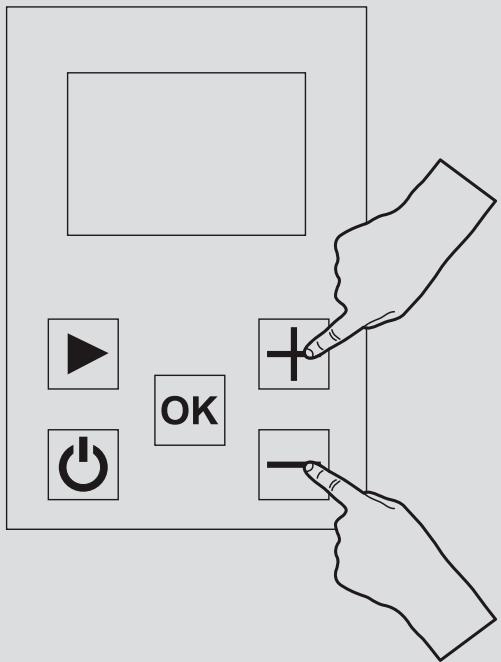

Verrouillage clavier « J»

Pour activer/désactiver la fonction de verrouillage du clavier appuyez sur les touches et pendant 5s.

Toutes les touches sont verrouillées sauf celle de Marche / Arret chauffage © .

Dans ce mode il est impossible de modifier la configuration des programmes, la température ou d'activer les autres fonctions.

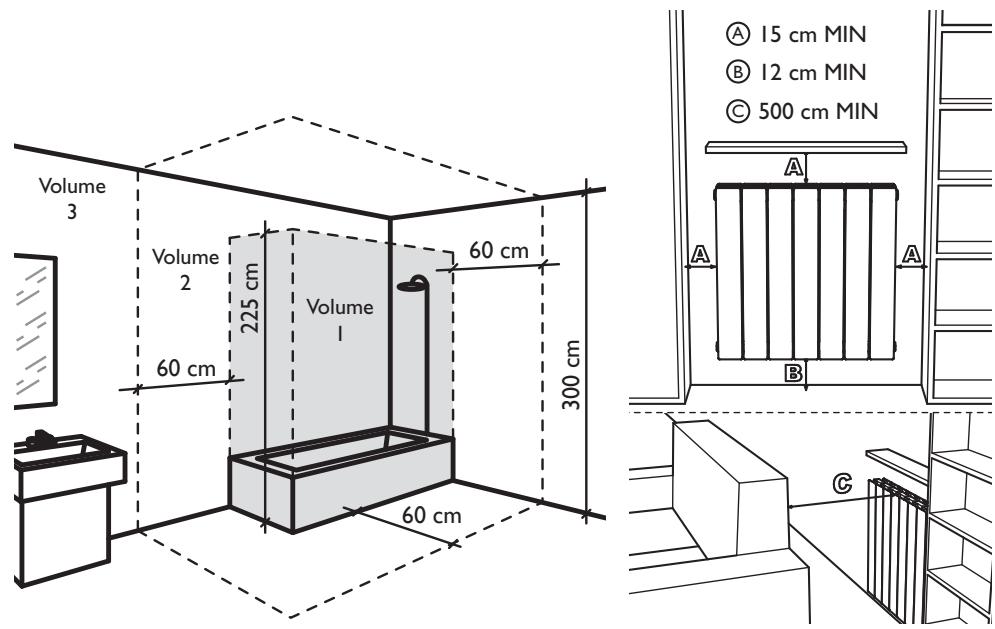

PREPARATION D'INSTALLATION

Avant de raccorder l'appareil de chauffage, couper l'électricité au disjoncteur général.

L'appareil de chauffage est un apparéil de classe II, il peut donc être installé dans toutes les pieces de la maison y compris dans les vo-lumes de protection 2 et 3 d'une salle de bain (IP24).

L'appareil de chauffage doit être installé de façon telle que les internrupteurs et autres dispositifs de commande ne puissant être touchés par une personne qui se trouve dans la baignoire ou sous la douche (réf. norme NF C15-100).

L'appareil de chauffage ne doit pas etre installe au-dessous d'une prise de courant. L'appareil de chauffage doit etre installe a 15 cm minimum de tout obstacle (etagères, voilages, meubles etc.).

Le circuit d'alimentation de cet appeareil doit composer un dispositif de coupure omnipolaire (réf. norme NF C15-100).

ALIMENTATION ET RACCORDEMENT ÉLECTRIQUES

• L'alimentation de l'appareil de chauffage doit être protégée, conformément aux normes en vigueur, par un interrupteur différentiel de 30mA et un dispositif de protection contre les surintensités adapté aux caractéristiques de la ligne de raccardement.
• Avant la première utilisation, vérifier que la tension utilisée corresponde bien à cette indiquée sur l'appareil.
• Ce apparéil de chauffage est un apparéil de classe II (double isolation électrique).
• Le raccordement à la terre est interdit.
• Le raccordement des trois fils doit être réalisé dans une boîte de raccordement électrique conforme aux normes en vigueur.
• Conformément aux normes françaises, vous ne devez pas adapter à ce cordon une fiche pour le branchement dans une prise.
• Vous doivent isoler le fil pilote si celui-ci n'est pas utilisé.

Alimentation monophasée 230V ± 10% 50 Hz.

• Fil bleu/gris: Neutre
• Fil Marron: Phase
• Fil noir: Fil pilote

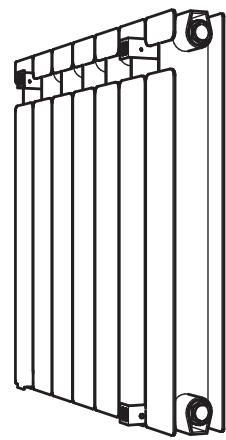

FIXATIONS DES CONSOLES MURALES

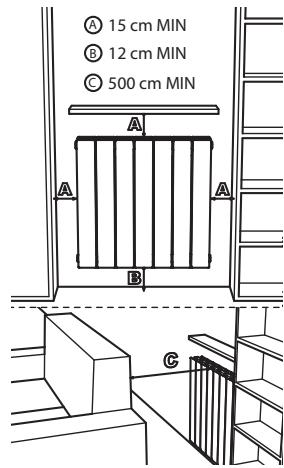

I. Avant le montage du radiateur au mur, vérifie que les distances indiquées sur les dessins «PRÉPARATION D'INSTALLATION» soient respectées (voir p.6).

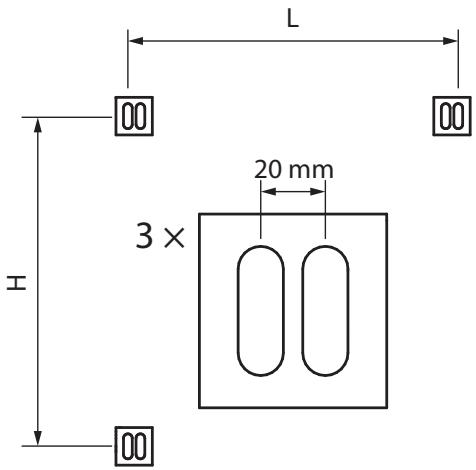

2. Déterminéz dans le tableau votre modèle de radiateur et respecter les hauteurs et la largeur indiquées pour le montage des pattes de fixation. Pour aide à l'installation, faire ↔reference aux dessins 1 et 2 (voir page suivante).

Puissances	H	L	Écrans de fixation
900 W	500 mm	260 mm	3
1500 W	500 mm	500 mm	3
1800 W	500 mm	660 mm	3
	H = Hauteur trough de fixation
	L = Largeur trough de fixation

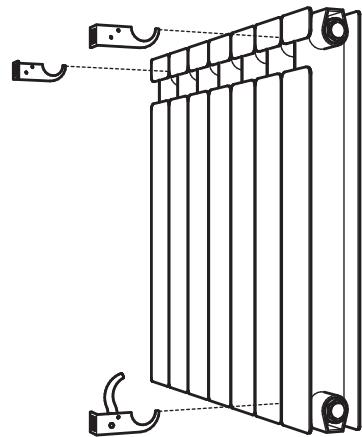

1. Fixez les consoles au mur en utilisant des tasseaux (non fournis) adaptés à la structure du mur sur lesquel le radiateur est positionné.
2. Une fois fixé, fermez le système de sécurité avec les vis comme indiqué sur le dessin 3 (voir page suivante).

1

2

3

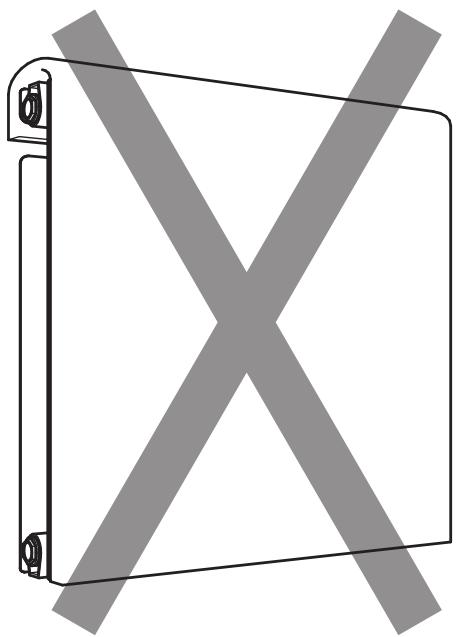

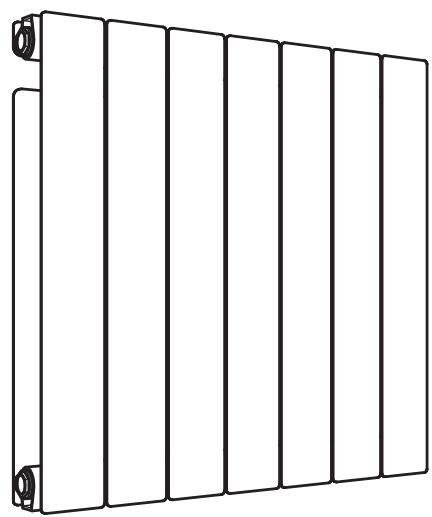

UTILISATION CORRECTE

Utilisez le produit de la façon indiquée sur la figure I. Ne posez enaucun cas de serviettes ni de vêtements sur le cadre extérieur (figure 2).Une utilisation incorrecte risque de cause derangereuses surchauffes et de comprometre le fonctionnement de l'appareil.

Pour nettoyer l'appareil, n'utilisez aucun produit chimique, mais servez-vous d'un chiffon humide non abrasif.

1

2

CHARACTERISTIQUES DE L'INTERFACE UTILISATEUR

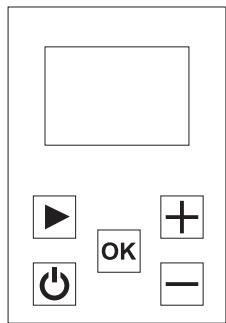

Afficheur

L'afficheur est muni de retroeclairage.

I - Informations sur le mode de fonctionnement/menu du thermostat, heures et connexionWiFi.
2 - Informations sur:
- Mode de fonctionnement du thermostat: température de consigne, indicateur comportemental, température mesurée, témoin de chauffe du radiateur.
- Configuration des paramètres: affichage de la valeur réelle des paramètres.
- Sélection du programme pour le mode AUTO.

Le clavier comprehend 5 touches:

⑩	Touche ON/OFF (Marche / ArrêtCHAuffage)
-	Touche moins
OK	Touche de validation
+	Touche plus
▶	Touche de navigation droite

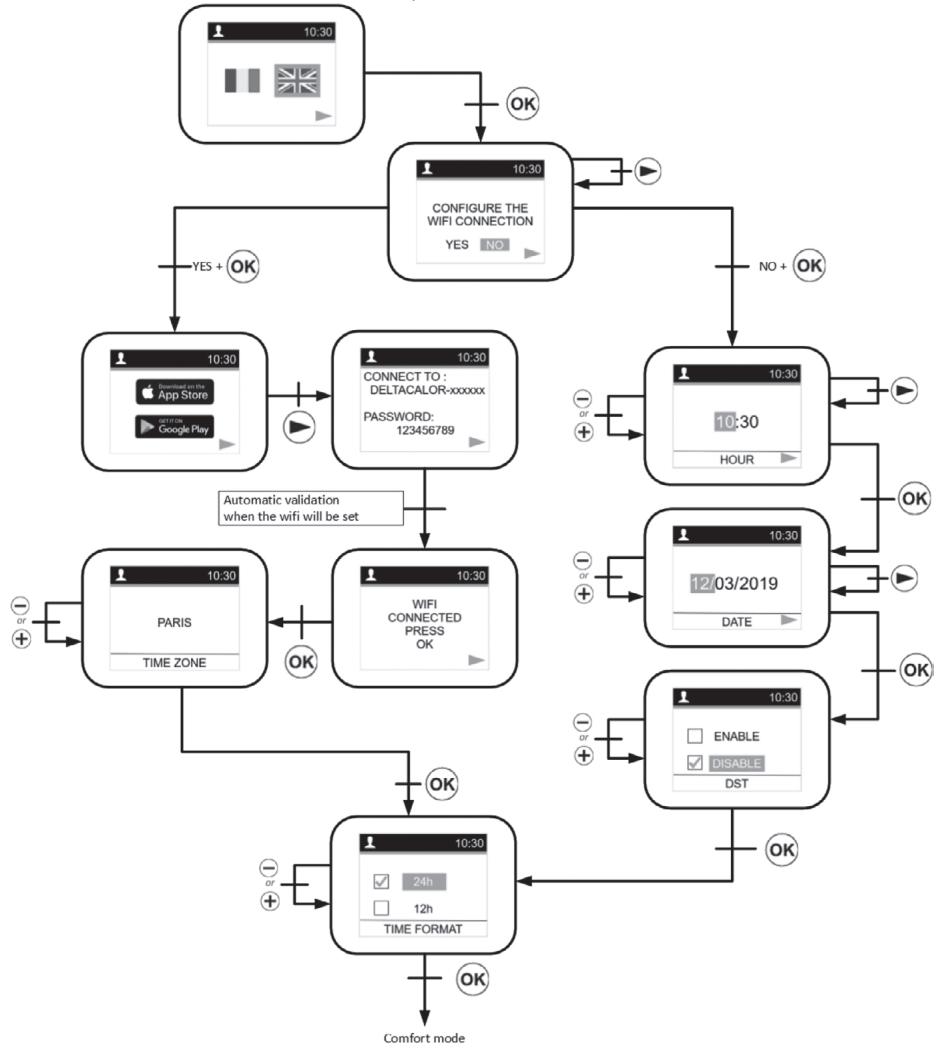

PREMIER ALLUMAGE ET INSTALLATION

Lorsque le thermostat est allumé ou après la réinitialisation/remise à zéro du produit, cette première page-écran s'affiche.

Le numero correspond à la version du logiciel du produit.

La deuxieme page-écran dépend de l'objet du thermostat:

• Lors du premier démarrage du produit, l'utilisateur sera en mesure de configurer directement sa connexion WIFI, la date et l'heure du jour.

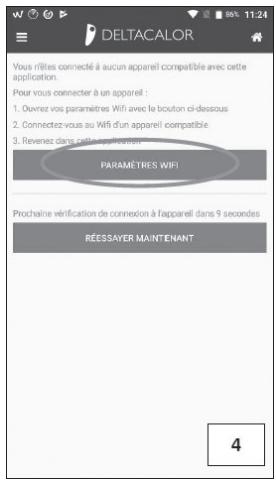

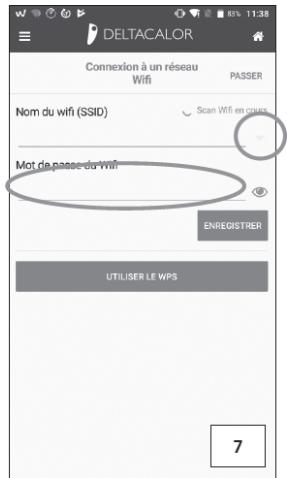

• Pour configurer un radiateur et l'associer à votre réseau WIFI avec l'application « DELTACALOR CONFORT » allez à page 28.

Après une coupure de courant, ce sera la page-écran du mode en cours.

Après une remise à zéro du produit ou une coupure de courant très longue, la page-écran du temps de modification s'affichera.

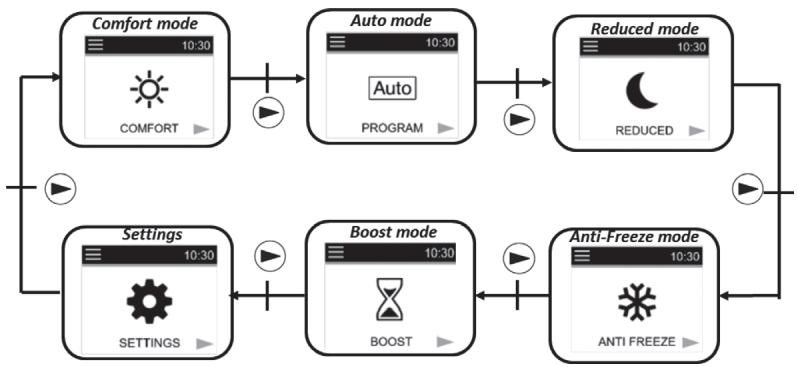

MENUDESLECTIONDUMODE

Pour modifier le mode en cours du thermostat, l'utilisteur doit appuyer sur la touche de navigation droite pour acceder à la sélection du menu.

L'utilisateur déplace le curseur du cadre pourCHOISIR un mode de travail.

Pour selectionner un mode, il faut appuyer sur OK.

Validez le mode choisi en appuyant sur la touche OK sinon le thermostat revient automatiquement au dernier mode selectionné 日 ,, ou Auto.

En la touchant 念 les utilisateurs accident di- rectement au mode Marche /Arrêt chauffage:

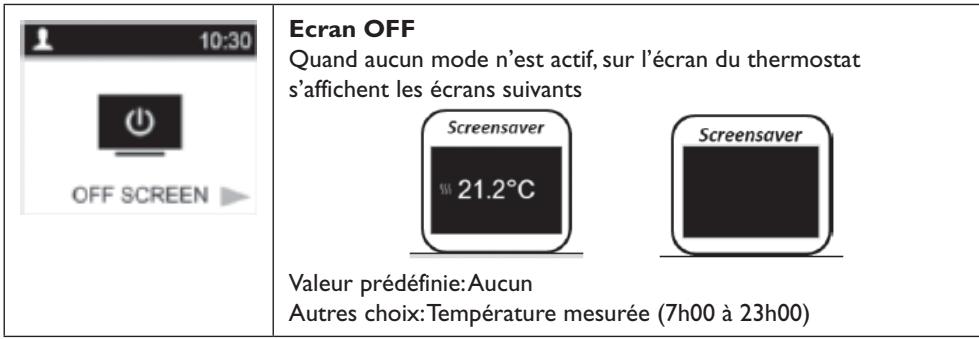

Lorsqu'il n'y a aucune activité sur le clavier pendant 5 à 10 secondes, un economisér d'écran s'affiche.

Cet économiqueur d'écran pourrait être la valeur de la température mesurée ou nulle:

Définition des modes de fonctionnement

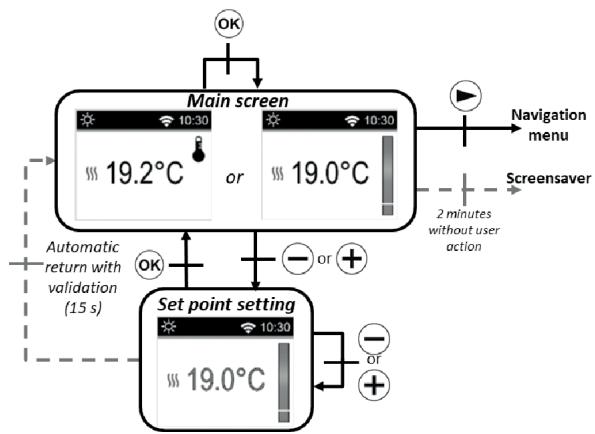

Mode Confort

Dans ce mode, température de comport le point de consigne sera suivi tout le temps. Sur l'économisieur d'écran (rétroéclairage actisé), si vous appuyez sur la touche ou sur les touches, la température de configuration comport commence à clignoter et vous pouvez la modifier. Si vous appuyez sur la touche ou en attendant 15 se-conds sans faire aucune action, la valeur du point de consigne est validée. Ce point de consigne sera utilisé en mode Auto pendant la

phase haute du programme sélectionné. A partir de l'économiseur d'écran (rétroéclairage activé) si vous appuyez sur « vous pouvez faire passer l'affichage de la température mesurée à la température de configuration.

Si vous appuyez sur la touche 念 ,vous affichez le menu de navigation.

Si vous appuyez sur la touche , le thermostat est désactivé.

Valeur prédéfinie: 19^

Intervalle: de 10^ à 30^ . (la valeur maximum peut être modifiée dans le menu paramètres).

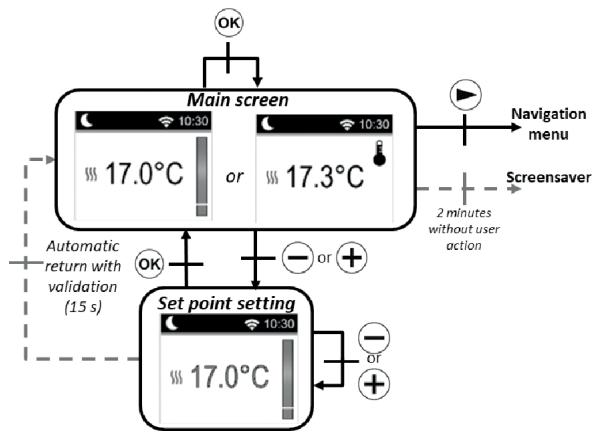

Mode Eco C

Dans ce mode, le produit fonctionne à une température configurée réduite.

Sur l'économiseur d'écran (rétroéclairage activé), si vous appuyez sur la touche ou, la température de configuration réduite commence à clignoter et vous pouvez la modifier.

Si vous appuyez sur la touche ou en attendant 15 seconds sans faire aucune action, la valeur du point de consigne est activée.

Ce point de consigne sera utilisé en

mode Auto pendant la phase haute du programme selectionné C.

Sur l'économiseur d'écran (rétroéclairage acté), la touche on vous permet de faire passer l'affchage de la température mesurée à la température configurée.

Si vous appuyez sur la touche 念 ,vous affichez le menu de navigation

Si vous appuyez sur la touche , le thermostat est désactivé.

Valeur prédéfinie: 17^

Intervalle: de 5,0^ à 19^ (ou point de consigne inférieur 0,5^ si inférieur).

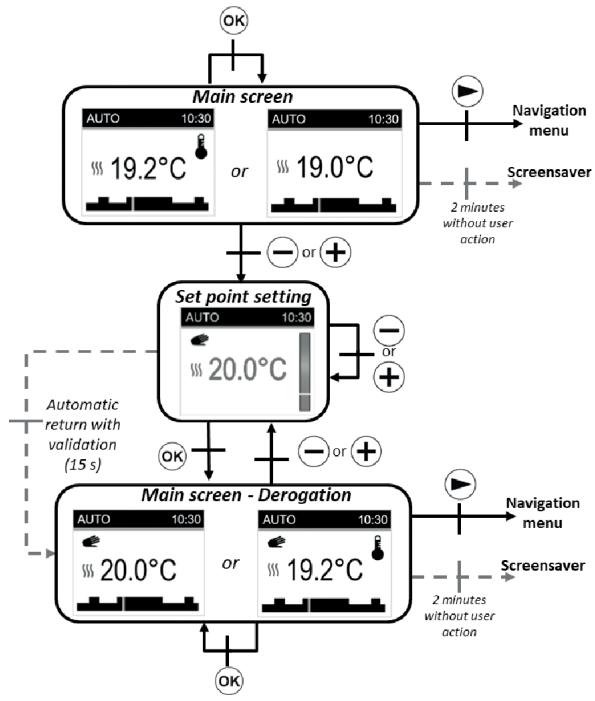

Mode automatique Auto

Dans ce mode, le thermostat suivra le programmeChoisi (de P1 à P9 intégre ou de UI à U2 personnelé) selon le temps réel et la température de configuration Confort et réduite C.

Sur la page-écran principale, la touche 品 permet de passer de l'affichage de la température mesurée a celui de la température de configuration.

Si l'utilisateur appuie les touches et, il peut ignorer, jusqu'à la prochaine phase du programme et pendant 2 heures, la température du programme en cours en changeant la valeur. La valeur commence à cli-gnoter et elle peut être modifiée.

Si vous appuyez sur la touche ou en attendant 15 seconds sans faire aucune action, la valeur du point de consigne est validée. Le symbole de la main s'affiche lorsque la fonction

de dépassement est activée. Ce dépassement continue jusqu'à la phase successive (le programme passé à un autre point de consigne de la température) ou pendant 2 heures au maximum.

Si vous appuyez sur la touche , vous affiche le menu de navigation.

Si vous appuyez sur la touche ©, le thermostat s'éteint.

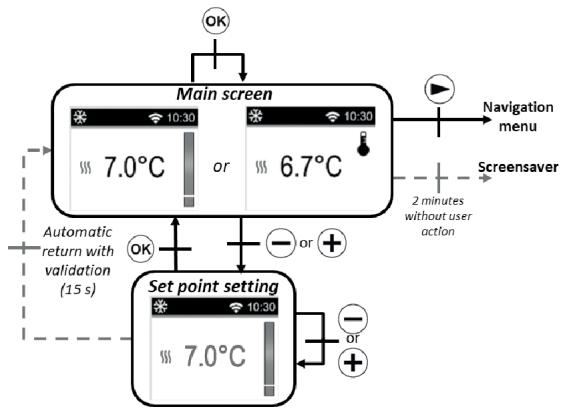

Mode Hors-gel

Dans ce mode, hors-gel le point de consigne de la température sera suivi tout le temps. Sur la page-écran principale, si vous appuyez sur les touches et, le point de consigne de la température hors-gel commence à clignoter et peut être modifiée. Si vous appuyez sur la touche ou en attendant 15 seconds sans faire aucune action, le point de consigne de la valeur est validée. Sur l'économiser d'écran (rétroéclairage activé), OK permet de changer l'affichage de température mesurée à configuration de la température.

Si vous appuyez sur la touche 念 le menu de navigation s'affiche.

Si vous appuyez sur la touche ⑨ , le thermostat est eteint.

Valeur prédéfinie: 7^

Intervalle: de 0,5^ a 10^

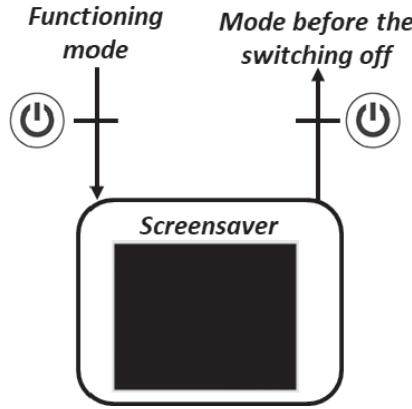

Mode Arrêtchauffage

En mode Arret Chauffage le symbole s'affiche en mode OFF © .

Après avoir appuyé sur l'une des 4 touches (ox ou - ou + ou ), la température mesurée s'affiche.

Après quelques secondes, cette information n'est plus affichée.

Ce mode applique une température de reference zéro.

Si vous appuyez sur la touche ⑥ , le thermostat se réactive dans le dernier mode sélectionné.

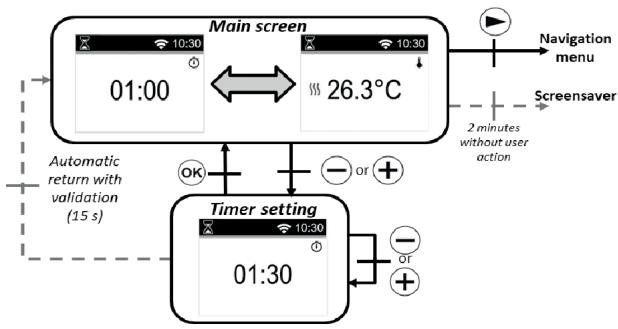

Mode Boost

Ce mode permet aux utilisateurs d'augmenter le chauffage avec la température maximum configurée pendant une intervalle de temps préconfigured.

Configuration du temps:

La valeur temporelle se config
gure à l'aide des touches et + La touche permet de valider
la valeur temporelle et la pé
riode d'augmentation rapide.

Valeur prédéfinie: I heures

Intervalle des valeurs : 30 minutes, de IH à 24 H passage de I heures.

Lorsque le boost est activé, le temp restant et la température mesurée s'affichent.

Si vous appuyez sur 一 ou ^+ yours pouvez modifier les configurations.

Si vous appuyez sur pendant une seconde vous acceder au menu de selection du mode.

Si vous appuyez sur © vous arrêtez le produit et remettez à zéro la minuterie.

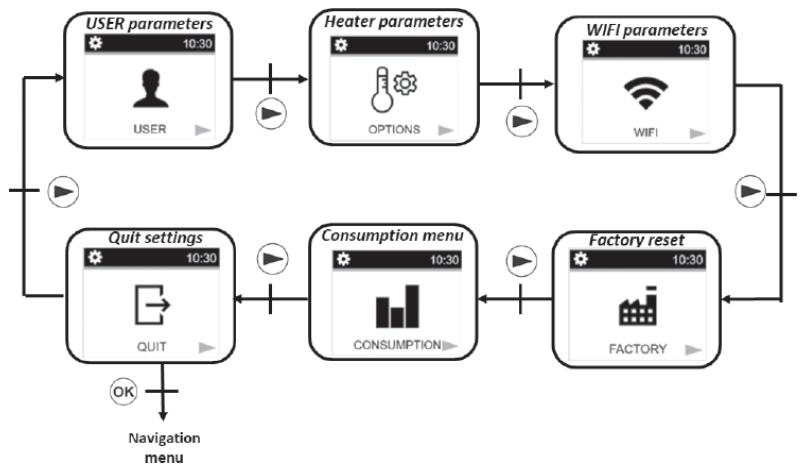

Définition du menu «CONFIGURATION»

Lorsque l'utilisateur accede au menu «CONFIGURATION» il peutCHOISIR entre differentes groupes de parametes ou actions:

Pour selectionner un menu, l'utiliser doit appuyer sur la touche OK. la navigation est réalisée par la touche . Pour sortir du menu parametes, l'utiliser doitCHOir le parametre «SORTIR» et appuyer sur la touche OK.

Une autre façon de sortir du menu des paramètres consiste à appuyer sur sans lâcher la touche pendant quelques secondes.

Paramètres utiliser

La sélection du menu de configuration des paramètres se fait en ap-puyant sur la touche 念

La configuration se fait en appuyant sur la touche OK. Pour sorting du menu paramètres, l'utilisateur doit désirer le paramètre «SORTIR» et appuyer sur la touche OK.

Une autre façon de sortir du menu des paramètres consiste à appuyer sans la lâcher surpendant quelques secondes.

Type de degrés affichés «UNITES»

Valeur prédéfinie: °C (Celsius)

Autreschoix:°F (Fahrenheit)

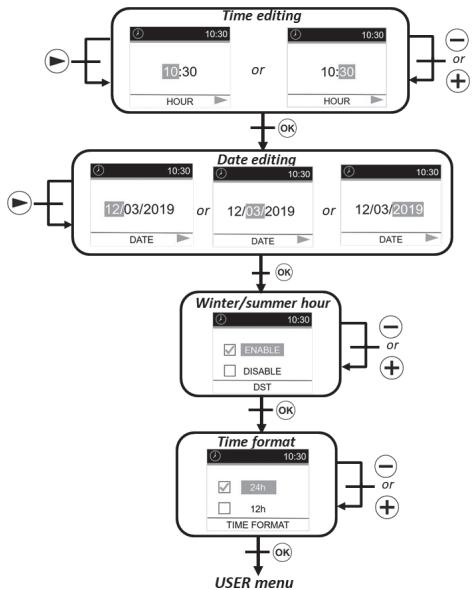

Menu «DATE ET HEURE» pour configurer l'heure et la date

Il y a deux fonctions de configurer l'heure et la date du thermostat en fonction de l'état du WIFI (activé ou non):

PREMIÈRE MÉTHODE: WIFI DÉSACTIVÉ

Modification de l'heure:

Selectionnez les heures et les minutes avec la touche 念 .Modifiez le chiffre des valeurs avec les touches 念 et ^+

Confirmez vos configurations avec la touche OK.

Format hora:

Selectionnez le format 24H ou AM / PM avec les touches et. Confirmez vos configurations avec la touche

Changement d'heure automatique:

Selectionnez si le changement d'horaire (horsaire d'etre/hiver) aura lieu automatiquement ou non à l'aide des touches et. Confirmez vos configurations avec la touche ok.

Modification de la date:

Selectionnez le jour ou le mois ou l'année avec la touche 串 . Modifiez les valeurs avec les touches et. Confirmez vos configurations avec la touche

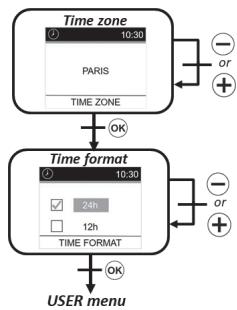

DEUXIÈME MÉTHODE: WIFI ACTIVÉ

Fuseau hora:

Selectionnez le fuseau horsaire mondial avec les touches et .
Validez votre réglage à l'aide de la touche OK.

Format de l'heure:

Selectionnez le format 24H ou AM/PM avec les touches et Validez votre réglage à l'aide de la touche OK.

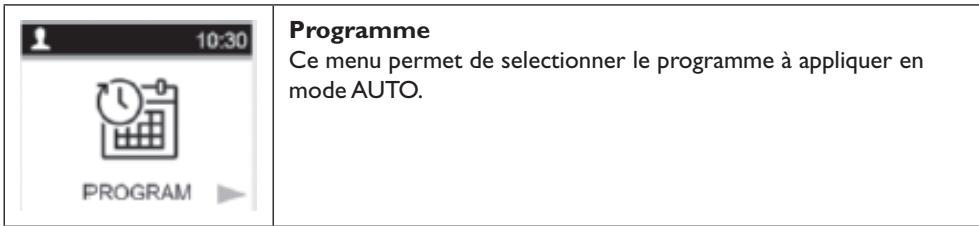

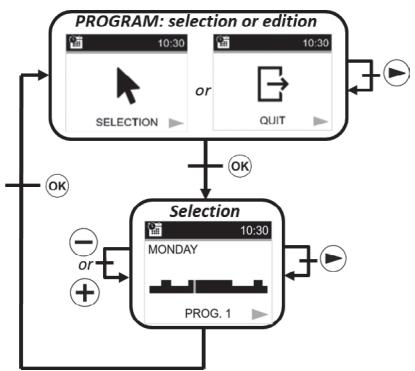

Programme:

Selectionner «Sélection» avec la touche. Validez votre réglage à l'aide de la touche OK.

Selection:

Selectionner le numero du programme avec la touche Selectionner le jour avec les touches et.
Validatee votre numero de programme avec la touche on.

Options et paramètres du radiateur

La selection du menu de configuration des paramêtres se fait en appuyant sur la touche © . La configuration se fait en appuyant sur la touche OK.

Pourvoir du menu parametes, l'utiliseur doit avoir le parametre «SORTIR» et appuyer sur la touche OK. Une autre façon devoir du menu des parametes consiste à appuyer sans la lâcher sur la touche pendant quelques secondes.

Etalonnage du capteur de température:

L'étalonnage doit être fait après l jour d'utilisation avec la même température de configuration, de la façon décrite ci-dessous:

I. Placez un thermomètre dans la piece, à la même distance du sol que le thermostat. Contrôlez la température réelle dans la piece après l'heure.
2. Saisissez cette valeur dans le menu des paramètres d'étalonnage à l'aide des touches et + pour saisir la valeur réelle.
3. Appuyez sur 出 pour confirmer l'étalonnage.

Cette fonction est décrite dans le paragraphe «Fonctions spéciales». Ce paramètre permet d'activer ou non cette fonction.

Valeur prédéfinie: Oui (activation fonction)

Autres choix: Non

Détection automatique de la fenêtre ouverte

Cette fonction est décrite dans le paragraphe «Fonctions spéciales». Ce paramètre permet d'activer ou annuler cette fonction.

Valeur prédéfinie: Oui (activation fonction)

Autres choix: Non

Puisancechauffante

Ce paramètre correspond à la puissance du réchauffeur.

Ce paramètre doit être configuré pour calculer la consommation d'énergie et pour selectionner les paramètres de réglage.

Valeur prédéfinie: 900

Autreschoix:1000,1500,1800,2000

10:30 POWER LIMIT

Liminé de puissance Ce paramètre permet de réduire la puissance du radiateur manuellement. Valeur prédéfinie: NON (100%) Autres可以选择: NON (100%)/75%/50%

10:30 SETPOINT BOOST

Boost programmation températures Température point de consigne quand la commande boost est active. Valeur prédéfinie: 30°C Autres可以选择: 20°C à 30°C

10:30 ROOM LIMIT

Limitation de la température ambiente Limitation de la température ambiente maximale qui sera possible régler à distance. Valeur prédéfinie: 30°C Autres可以选择: 20°C à 30°C

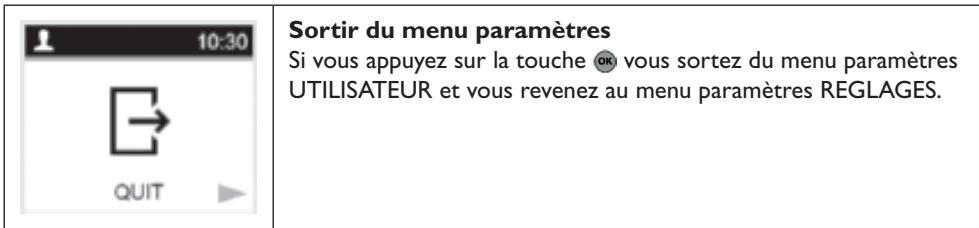

10:30 QUIT

Sortir du menu Paramètres Si vous appuyez sur la touche OK vous pouvez sortingir du menu paramètres et revenir au fonctionnement normal.

Paramètres WIFI

La selection du menu de configuration des paramêtres se fait en appuyant sur la touche © . La configuration se fait en appuyant sur la touche © .

Pourvoir du menu parametes, l'utiliseur doit avoir le parametre «SORTIR» et appuyer sur la touche 電 .Une autre façon devoir du menu des parametes consiste a appuyer sans la lacher sur la touche pendant quelques secondes.

10:30 WIFI INFO.

INFORMATIONS WIFI: Ce men montre les informations du WIFI: • Etat de la connexion: CONNECTE, Mode AD HOC, NON CONNECTE et CONNECTION; • SSID; • Adresse IP; • Adresse MAC.

CONNEXION

Active la connexion cloud du produit.

Remarque: le produit doit être configuré avant en mode ad hoc activation de la connexion (cf. ci-dessous).

Active le mode AD HOC, ce mode permet de configurer le produit réseau WIFI en utilisant l'application.

Quand le thermostat fonctionne dans ce mode, l'utilisateur peut voir une antenné différente sur l'écran:

WIFI OFF

Déactualisation de la connexion WIFI.

Reinitialisation WIFI

Supprime toutes les connexions WIFI configurées.

Sortir du menu

Appuyez sur la touche pour sortir du menu WIFI.

Remise à zéro des paramètres d'usine

Tous les paramètres du thermostat seront charges avec les configura-tions d'usine.

Si vous appuyez sur la touche le thermostat remet à zéro les paramètres Le thermostat est raméné aux configurations d'usine prédéfinitiones:

• Températures nominales;
• REGLAGE paramètres;
• Rétabir l'heure;
• Consommation d'énergie;
• Paramètres WIFI.

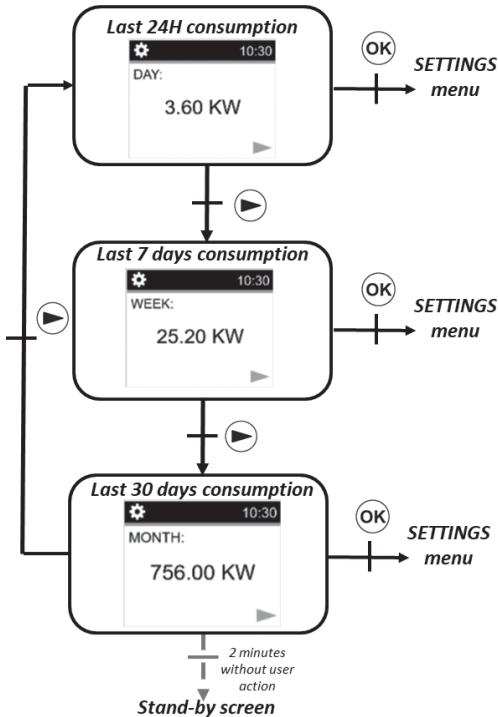

Menu enregistrement consommations

Ce mode n'est disponible que si la puissance du radiateur a ete configurée par l'utilisateur.

Appuyez sur pour changer l'intervalle de temps pour l'affichage de la consommation d'énergie (dernières 24 heures, 7 derniers jours et dure 30 jours).

Si vous n'appuyez sur aucune touche, le thermostat revient automati-

quement au因为他们 mode selectionné.

Appuyez sur OK pour revenir au Menu CONFIGURATIONS.

Si vous appuyez pendant quelques secondes sur ou vous rétabliesz les valeurs de la consommation d'énergie.

Une autre façon de sortir du menu des paramétres consiste à appuyer sans la lâcher sur la touche pendant quelques secondes. Si vous appuyez sur « vous arrêtez le produit.

Les valeurs estimées sont sauvégardées dans la mémoire toutes les 4 heures et chaque fois que l'utilisateur affiche ce menu.

Si la COUPURE d'énergie est active, les valeurs sont maintaines pendant les 12 heures successives.

Description du programme intégré

PI:matin (7h-9h),soir (17h-23h),et weekend (8h-23h)
P2: matin (7h-9h), après-midi (12h-14h), soir (18h-23h) et weekend (8h-23h)
P3:semaine (6h-23h),samedi (7h-24h) et dimanche(nuit (Oh-lh),jour (7h-23h))
P4:oir (15h-23h) et samedi (7h-24h) et dimanche (nuit (Oh-1h),jour (7h-23h))

P5: matin (6h-8h), soir (21h-23h) et samedi (matin 7h-9h), soir 18h-24h) et dimanche (matin (7h-9h), soir (18h-23h))
P6:matin (6h-8h),apres-midi (14h-21h)et weekend (7h-21h)
P7: bureau du lundi au vendredi (7h-19h) et weekend (arrêt)
P8: Magasin: du lundi au vendredi (de 8h - 19h) et le samedi (de 8h à 18h) et le dimanche (arret)
P9: Résidence secondaire: vendredi (13h) à lundi (7h)

Sauvegarde configurations

Ce thermostat sauvegarde automatiquement ses données (valeurs du point de consigne, programme utiliser et configurations) quand :

I. L'utilisateur valide les modifications apportées aux configurations en appuyant sur la touche de validation.
2. Le rétroéclairage du produit s'eteint.

Il mémorise aussi les valeurs estimées de sa consommation d'énergie :

I. Toutes les 4 heures
2. Quant l'utilisateur entre dans le mode consommation.

Fonctions speciales

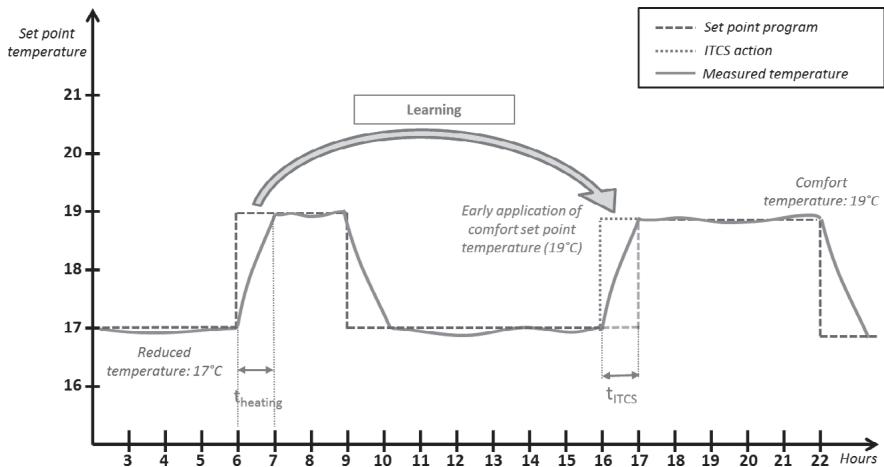

ITCS: Système intelligent de contrôle de la température

Cette fonction peut être activée à l'aide du «paramètre ITCS» dans le paramètre menu (voir chapitre paramètre menu «Menu paramètres»).

Cette fonction permet d'activer votre installation à l'avance (2 heures maximum) lorsque vous thermostat est en mode Auto. Cette fonction assure la température désirée à l'heure programmée suivant votre programme hebdomadaire.

Pour fonctionner, le système ITCS réalise automatiquement plusieurs mesures de temps et de température. L'objet est d'estimer une vitesse de chauffage du système. Avec cette valeur, le système peut calculer à l'avance le temps d'activation du chauffage.

Lorsque le thermostat est mis en marche pour la première fois, une durée par défaut est utilisé pour atteindre la température de consigne. Cette valeur sera ajustée par de nouvelles mesures

à chaque changement de programme pour compenser l'évolution de la température extérieure. Ensuite, le thermostat peut être programmé sans réglage car il se fera automatiquement.

Lorsqu'un démarrage adaptatif est réalisé par le système, un logo de la main est affiché sur l'écran.

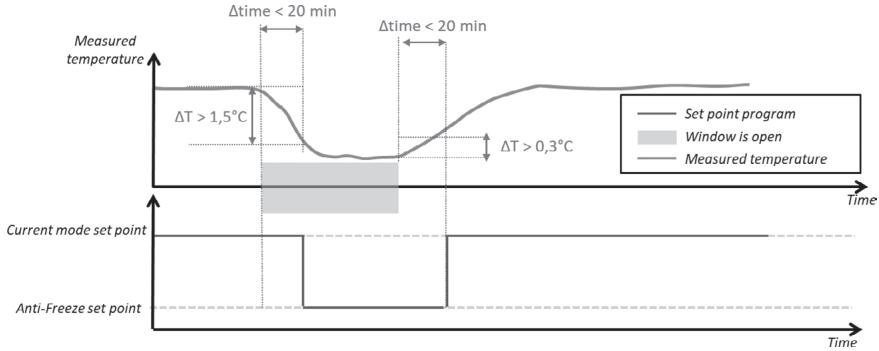

Detection fenetre ouverte

Cette fonction peut être activée avec le « paramètre fenêtre » dans le paramètre menu.

Cette fonction est executée en mesurant et en enregistrant l'évolution de la température au cours des 20 dernières minutes:

• Premier pas - Ouverture fenêtre activée: le thermostat passé à l'état «Fenêtre ouverte» (et la valeur de la température clignote) lorsque au cours des 20 dernières minutes la température a baisse de plus de 1,5^ , quand le produit était allumé et en train de chauffer.
• Deuxieme pas: pendant 20 minutes, si la temperature depasse 0,3^ l'etat d'ouverture de la fenetre est supprimé et la télécommande revient automatiquement au point de consigne du mode en cours.

Sauvegarde des données en cas de coupure de courant prolongée

Ce produit peut maintainir le décompte du temps pendant 12 heures après une coupure de courant.

Si la coupure de courant durable trop longtemps, les valeurs de l'heure et de la date seront ramenées aux valeurs d'usine. Vous devrez reconfigurer ces valeurs.

Verrouillage clavier

Pour activer cette fonction, vous doivent appuyer en même temps sur les touches ou pendant 5 secondes. Toutes les touches sont verrouillées sauf Marche / Arretchauffage

Cette fonction est accessible dans n'importequel mode.

L'icone s'affiche sur l'écran:

Pour déverrouiller le clavier, vous doivent répéter la même méthode.

REMARQUE: en cas de panne de courant la configuration est maintainue.

Mode contro file-pilote

Commande fil-pilote	Page-écran afficheur		Commande fil-pilote	Page-écran afficheur
Confort	AUTO 10:30 19.0°C 0 6 12 18 24	Réduite	AUTO 10:30 19.0°C 0 6 12 18 24	Réduite
Confort -1°	AUTO 10:30 19.0°C 0 6 12 18 24	Hors-gel	AUTO 10:30 19.0°C 0 6 12 18 24	Hors-gel
Confort -2°	AUTO 10:30 19.0°C 0 6 12 18 24	Arrêt	AUTO 10:30 19.0°C 0 6 12 18 24	Arrêt

Priorité dans les ordres du fil pilote

Si la détction de la fenêtre ouverte est activée et si cette fonction detecte l'ouverture, le thermostat suit les règles représentées dans le paragraphe «Détection fenêtre ouverte». Le thermostat

affiche la valeur de la températe configurée appliquée au réchauffeur. Il prend en considération l'ordre de priorité créé precedemment.

Description des erreurs

Si le capteur est eteint ou debranché, un message d'erreur s'affiche sur I'ecran du thermostat.

Problème sur le capteur	10:30 ||||-°C	Le message «-» montre le Logo clignotant et le logo sur l'afficheur.
Problème de connexion WIFI	10:30 ||||6.0°C	Un logo rouge WIFI s'affiche.

L'application est disponible que pour les plateformes IOS et Android.

L'application permet de configurer la partie WIFI et de contrôler à distance le radiateur. Tout d'abord télécharger l'application gratuite « DELTACALOR CONFORT »

sur votre mobile (smartphone).

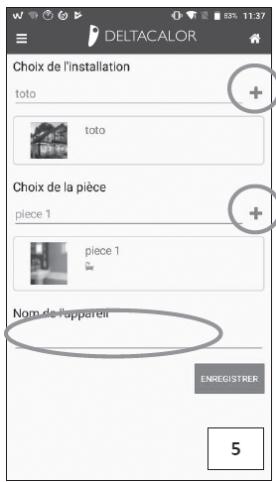

Avec l'application l'utilisateur peut ajouter un dispositif à l'application et configurer le réseau WIFI.

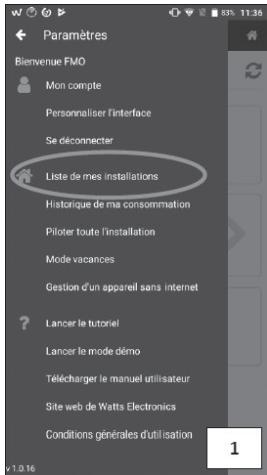

I. Cliquez sur «liste de mes installations» pour montré l'installation existante ou ajouter une nouvelle installation.

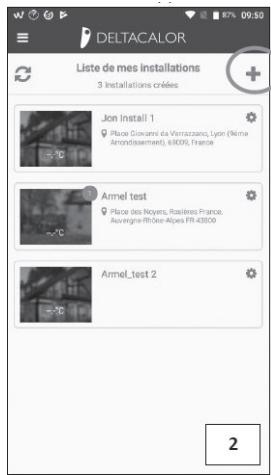

1. Cliquez sur «plus» pour ajouter un nouveau dispositif.

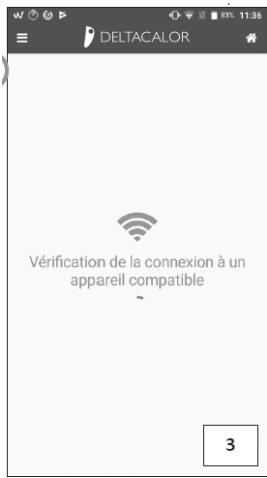

1. Attende la connexion WIFI.

1. Si le smartphone n'est pas connecté sur le produit, accedez aux configurations WIFI du téléphone enclistuant sur configuration WIFI. Revenez ensuite à l'application.

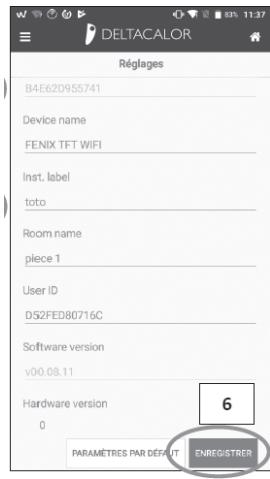

1. Créez l'installation, la nouvelle piece et ajoutez le nom du dispositif.

1. Sauvegardez la configuration.

1. Connectez le produit sur Internet, choisissez le réseau et saisissez le mot de passer.

1. Appuyez sur la touche jusqu'au terme de la configuration du réseau du dispositif.

QUE FAIRE EN CAS DE PROBLEMES

La température ambiente n'est pas suffisante, l'appareil neCHAFFE pas assez.

• Vous pouvez être dans un mode Éco, Horsgel, ou en mode Auto avec un abaisissement impose par le gestionnaire d'énergie. Passez en mode Confort permanent ou augmentez la consigne.

L'appareil chaffe continuellement.

• Verifiez si votre apparéil n'est pas pris d'une prise d'air.
• Verifiez si la température régée n'a pas été modifiée.

Si le problème persiste, contactez votre installerateur.

CHARACTERISTIQUES TECHNIQUES

Produit	Radiateur électrique
Applications	Chauffage domestique
Classe d'iso1ation	CLASSE II
Classe IP	IP24
Couleur plastique	Blanc
Câble d'alimentation	Blanc
Couleur
Sélection de la température	Numérique
Mode de réglage	Numérique avec 5 boutons
Mode de fonctionnement	Confort, Nuit, Hors gel, ECO, Chrono, Vacances, Détection fenêtre ouverte, Protection infant, Contrôle adaptatif de départ, Verrouillage des touches
Plage de température	0.5 + 30°C
Puissance maximale	1800W
Bande de fréquence	2400MHz to 2484MHz
Tension d'alimentation	230Vac 50Hz
Connexions électriques	3 câbles: neutre (gris), phase (Brown), Fil-Pilote (Noir)
Garantie	2 ans
Standard	EN 60335-1 EN 60335-2-30EN 61000-3-2 EN61 000-3-3EN 62233EN 55014-1 EN 55014-2NFC 15-100

Fabricant: DELTACALOR s.r.l.

Manual d'instruction disponible sur le site:

Le symbole, posé sur l'appareil, signale l'obligation de se débarrasser de l'appareil en le confiant à un centre de collecte sélective spécialisé, conformément à la Directive 2012/19/UE. Si l'appareil doit être remplaced, il peut être returné au revendeur. Cet appleil n'appartient pas à la catégorie des déchets menagers ordinaires. En l'éliminant correctement vous participez à la protection de l'environnement et à la limitation de l'exploitation des ressources naturelles.

Déclaration de conformité: Le fabricant déclare, sous son exclusive responsabilité, que le produit concerné par leprésent manuel est conforme aux prescriptions essentielles des Directives Basse Tension 2014/35/UE, CEM 2014/30/UE et RoHS 2011/65/UE.

modèle 900 W
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	0,9	kW
Puisance thermique minimale (indicative)	Pmin	n.d.	kW
Puisance thermique maximale continue	Pmax,c	0,9	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	eImax	0,9	kW
À la puissance thermique minimale	eImin	n.d.	kW
En mode veille	eISB	<0,0005	kW

modèle 1500 W
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,5	kW
Puisance thermique minimale (indicative)	Pmin	n.d.	kW
Puisance thermique maximale continue	Pmax,c	1,5	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1,5	kW
À la puissance thermique minimale	elmin	n.d.	kW
En mode veille	elsb	<0,0005	kW

modèle 1800 W
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,8	kW
Puisance thermique minimale (indicative)	Pmin	n.d.	kW
Puisance thermique maximale continue	Pmax,c	1,8	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1,8	kW
À la puissance thermique minimale	elmin	n.d.	kW
En mode veille	elsb	<0,0005	kW

Référence(s) du modele: Radiateur aluminium à inertie fluide connecté 2/2

Caracteristique	Unité
Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type)
Contrôle thermique manuel de la charge avec thermostat intégré	non
Contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	non
Contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	non
Puisance thermique régulable par ventilateur	non
Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)
Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	non
Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	non
Contrôle de la température de la pièce avec thermostat mécanique	non
Contrôle électronique de la température de la pièce	non
Contrôle électronique de la température de la pièce etprogrammateur journalier	non
Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire	oui
Autres options de contrôle (sélectionner une ou plusieurs options)
Contrôle de la température de la pièce, avec détecteur de présence	non
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	oui
Option contrôle à distance	oui
Contrôle adaptatif de l'activation	oui
Limitation de la durée d'activation	oui
Capeur à globe noir	non

DELTACALOR

Fabriqué en Italie

DELTACALOR s.r.l.

Via Mazzini

23801 · Calolziocorte (LC)

Italy

www.deltacalor.com
