CUBO WIFI + - Radiateur électrique DELTACALOR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Radiateur électrique
Connexion	WiFi
Nombre d'éléments	Non précisé
Puissance	Non précisé
Type de chauffage	Convecteur / Rayonnement
Matériau	Aluminium ou métal
Installation	Mural
Contrôle	Thermostat intégré
Programmation	Oui, via application WiFi
Dimensions	Non précisé
Poids	Non précisé
Alimentation	Électrique
Couleur	Non précisé
Protection	Non précisé
Garantie	Non précisé
Normes	Non précisé

FOIRE AUX QUESTIONS - CUBO WIFI + DELTACALOR

Comment connecter mon DELTACALOR CUBO WIFI + à mon réseau Wi-Fi ?

Pour connecter votre DELTACALOR CUBO WIFI + à votre réseau Wi-Fi, ouvrez l'application dédiée sur votre smartphone, sélectionnez 'Ajouter un appareil', puis suivez les instructions à l'écran pour entrer les informations de votre réseau Wi-Fi.

Que faire si mon DELTACALOR CUBO WIFI + ne se connecte pas au Wi-Fi ?

Vérifiez que votre mot de passe Wi-Fi est correct et que votre réseau est opérationnel. Assurez-vous également que le DELTACALOR CUBO WIFI + est à portée de votre routeur. Si le problème persiste, redémarrez l'appareil et réessayez.

Comment réinitialiser mon DELTACALOR CUBO WIFI + ?

Pour réinitialiser votre DELTACALOR CUBO WIFI +, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Mon DELTACALOR CUBO WIFI + ne chauffe pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la température souhaitée est réglée. Si le problème persiste, assurez-vous qu'il n'y a pas d'obstructions autour de l'appareil et que les filtres sont propres.

Comment mettre à jour le firmware de mon DELTACALOR CUBO WIFI + ?

Ouvrez l'application et allez dans les paramètres de l'appareil. Si une mise à jour est disponible, un bouton 'Mettre à jour' apparaîtra. Cliquez dessus pour lancer le processus de mise à jour.

Est-ce que le DELTACALOR CUBO WIFI + consomme beaucoup d'énergie ?

Le DELTACALOR CUBO WIFI + est conçu pour être économe en énergie. Sa consommation dépend de l'utilisation et des réglages de température, mais il est généralement classé comme un appareil à faible consommation.

Comment régler la température de mon DELTACALOR CUBO WIFI + ?

Vous pouvez régler la température directement via l'application ou à l'aide des boutons sur l'appareil. Appuyez sur 'Augmenter' ou 'Diminuer' pour ajuster la température à votre convenance.

Le DELTACALOR CUBO WIFI + est-il compatible avec les assistants vocaux ?

Oui, le DELTACALOR CUBO WIFI + est compatible avec les assistants vocaux tels que Google Assistant et Amazon Alexa. Vous devez d'abord lier votre appareil à votre compte d'assistant vocal via l'application.

Comment nettoyer mon DELTACALOR CUBO WIFI + ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Évitez d'utiliser des produits abrasifs ou des nettoyants puissants.

Où trouver le numéro de série de mon DELTACALOR CUBO WIFI + ?

Le numéro de série se trouve au dos de l'appareil, sur une étiquette blanche. Il peut également être consulté dans l'application sous les informations de l'appareil.

MODE D'EMPLOI CUBO WIFI + DELTACALOR

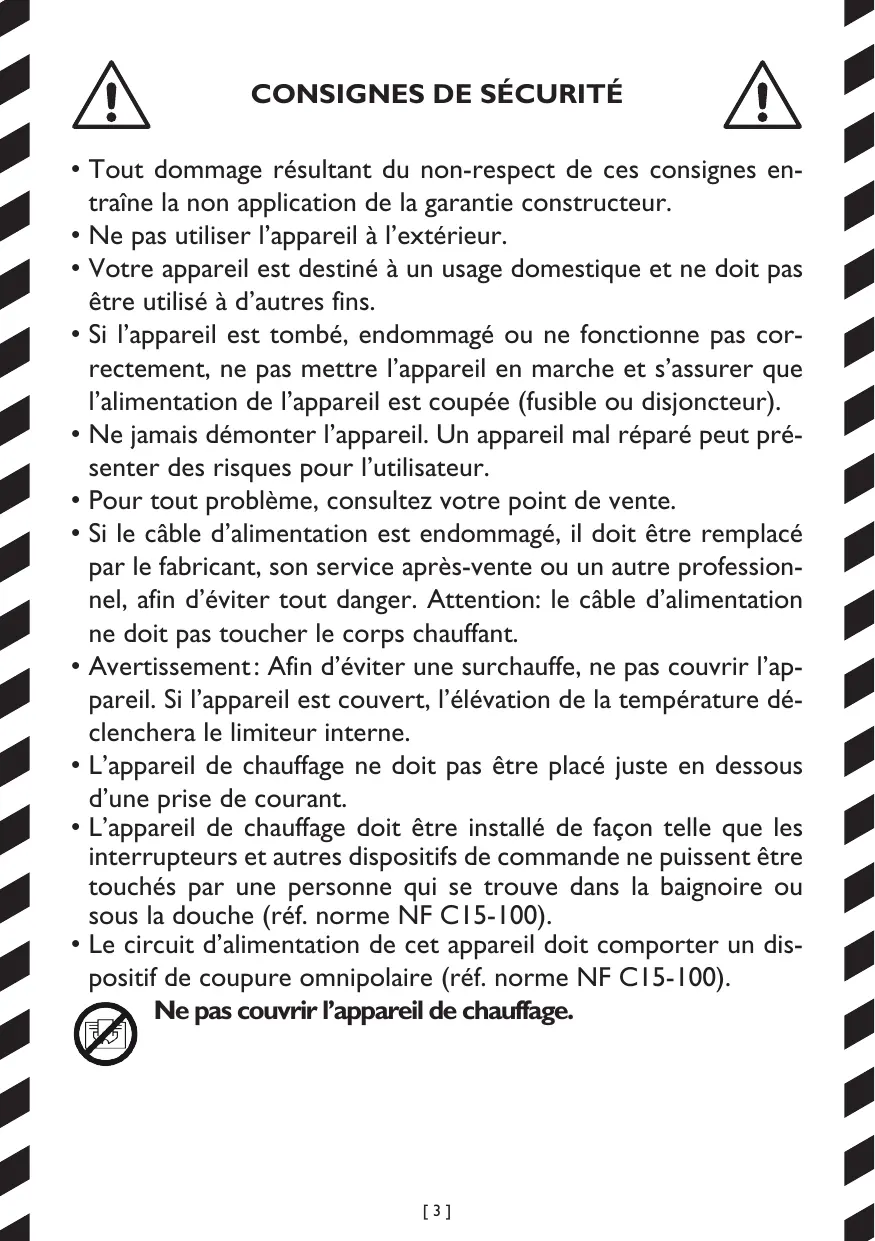

Seul un usage approprié des instructions suivantes pourra garantir la sécurité du produit. Il est donc fortement conseilé de les dire avant l'installation et de les conserver pour un éventuel usage futuro. Dans le cas où des doutes relatifs au montage du produit survientraient, il est conseilé de demander l'intervention d'une personne technique qualifiée.

[EN]-[34]

• Tout dommage résultat du non-respect de ces consignes entraine la non application de la garantie constructeur.
• Ne pas utiliser l'appareil à l'extérieur.
• Voiture apparéil est destiné à un usage domestique et ne doit pas être utilisé à d'autres fins.
• Si l'appareil est tombé, endommagé ou ne fonctionne pas correctement, ne pasmettre l'appareil en marche et s'assurer que l'alimentation de l'appareil est coupée (fusible ou disjoncteur).
• Ne jamais démonter l'appareil. Un apparéil mal réparé peut désenter des risques pour l'utilisateur.
• Pour tout problème, consultez votre point de vente.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou un autre professionnel, afin d'éviter tout danger. Attention: le cable d'alimentation ne doit pas toucher le corps chauffant.
• Avertissement: Afin d'éviter une surchauffe, ne pas couvrir l'appareil. Si l'appareil est couvert, l'élévation de la température dé-clenchera le limiteur interne.
• L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.
• L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissant être touchés par une personne qui se trouve dans la baignoire ou sous la douche (réf. norme NF C15-100).

• Le circuit d'alimentation de cet apparéil doit composer un dispositif de coupure omnipolaire (réf. norme NF C15-100).

• Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacité physiques, sensorielles

ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas journé avec l'appareil.
• Le nettoyage et l'entretien par l'usage ne doit pas etre effectués

par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprendnent bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

ATTENTION

Certaines parties de ce produit peuventvenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

L'appareil permet le contrôle à distance à travers la communication wi-fi.

Il est obligatoire de respecter une distance d'au moins 20 cm de la zone de présence humaine habituelle.

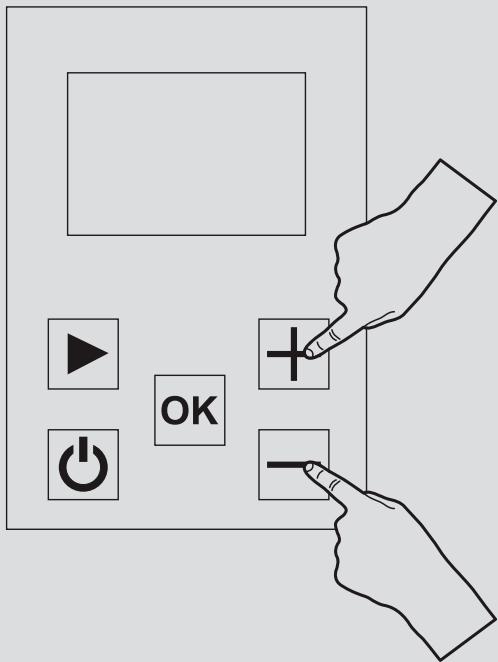

Verrouillage clavier « J»

Pour activer/désactiver la fonction de verrouillage du clavier appuyez sur les touches et pendant 5s.

Toutes les touches sont verrouillées sauf celle de Marche / Arret chauffage © .

Dans ce mode il est impossible de modifier la configuration des programmes, la température ou d'activer les autres fonctions.

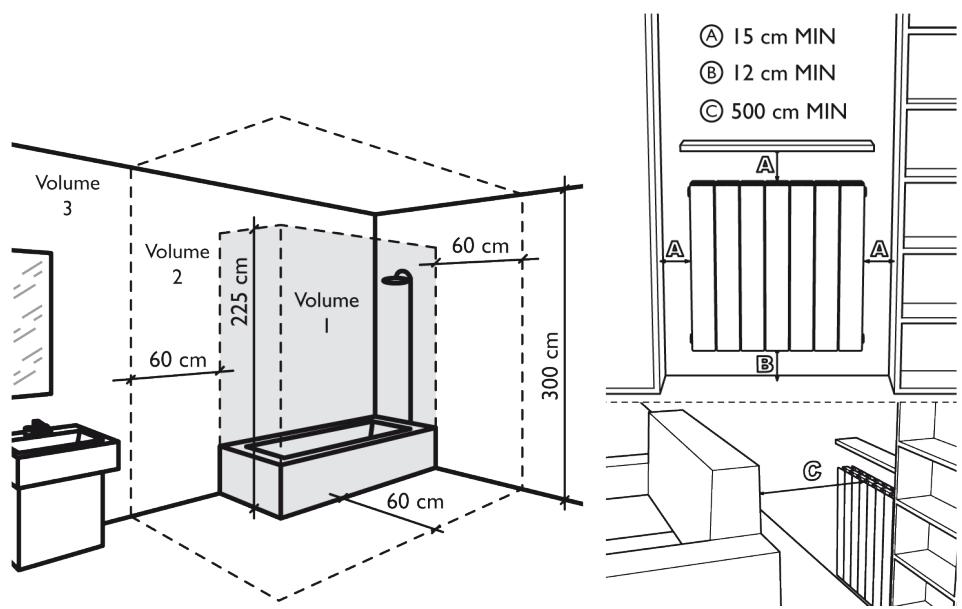

PREPARATION D'INSTALLATION

Avant de raccorder l'appareil de chauffage, couper l'électricité au disjoncteur général.

L'appareil de chauffage est un apparéil de classe II, il peut donc être installé dans toutes les pieces de la maison y compris dans les volumes de protection 2 et 3 d'une salle de bain (IP24).

L'appareil de chauffage ne doit pas etre installe au-dessous d'une prise de courant. L'appareil de chauffage doit etre installe a 15 cm minimum de tout obstacle (etagères, voilages, meubles etc.).

ALIMENTATION ET RACCORDEMENT ÉLECTRIQUES

• L'alimentation de l'appareil de chauffage doit être protégée, conformément aux normes en vigueur, par un interrupteur différentiel
  de 30mA et un dispositif de protection contre les surintensités adapté aux caractéristiques de la ligne de raccordement.
• Avant la première utilisation, vérifier que la tension utilisée corresponde

bien à celle indiquée sur l'appareil.

• Ce apparéil de chauffage est un apparéil de classe II (double isolation électrique).
• Le raccordement à la terre est interdit.
• Le raccordement des trois fils doit être réalisé dans une boîte de raccordement électrique conforme aux normes en vigueur.
• Conformément aux normes françaises, vous ne devez pas adapter à ce cordon une fiche pour le branchement dans une prise.

• Vous doivent isoler le fil pilote si celui-ci n'est pas utilisé. Alimentation monophasée 230V ± 10% 50Hz .

• Fil bleu/gris : Neutre

• Fil Marron : Phase
• Fil noir : Fil pilote

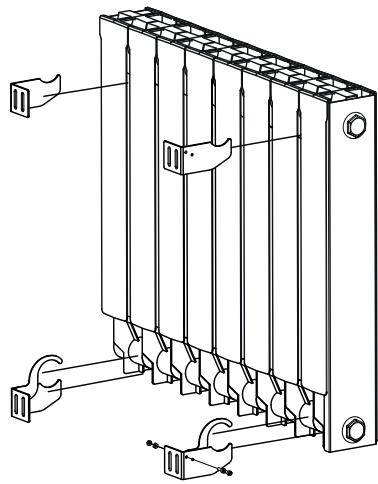

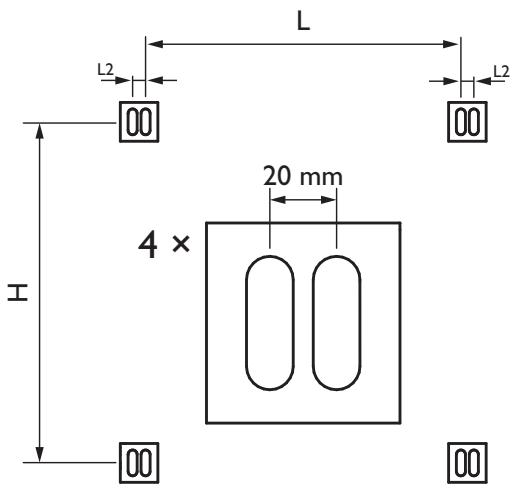

FIXATIONS DES SUPPORTS MURAUX

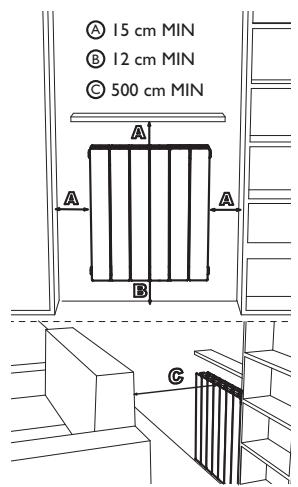

I. Avant le montage du radiateur au mur, vérifie que les distances indiquées sur les dessins « PREPARATION D'INSTALLATION » soient respectées (voir p.5).
2. Déterminéz dans le tableau votre modèle de radiateur et respecter les hauteurs et la largeur indiquées pour le montage des pattes de fixation. Pour aide à l'installation, faire ↔reference aux dessins 1 et 2 (voir page suivante).

Puissances	H	L	L2	Écrans de fixation
1000 W	500 mm	92 mm	20mm	4
1500 W	500 mm	252 mm	20mm	4
2000 W	500 mm	412 mm	20mm	4
	H = Hauteur trough de fixation L = Largeur trough de fixation

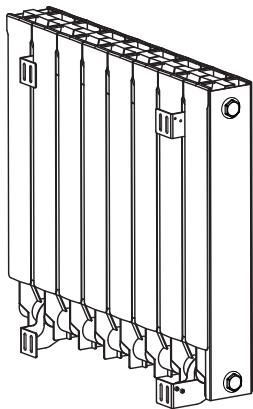

1. Fixez les supports au mur en utilisant des chevilles (non fournies) adaptées à la structure du mur sur lesquel le radiateur est positionné.
2. Une fois fixé, fermez le système de sécurité avec les vis comme indiqué sur le dessin 3 (voir page suivante).

REMARQUE

Les vis et les chevilles ne sont pas fournies.

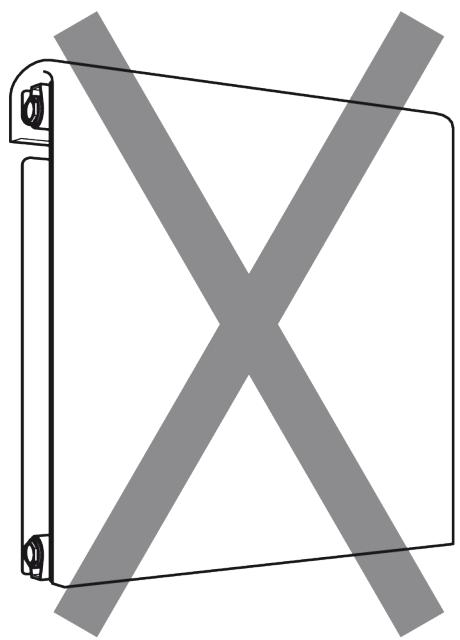

UTILISATION CORRECTE

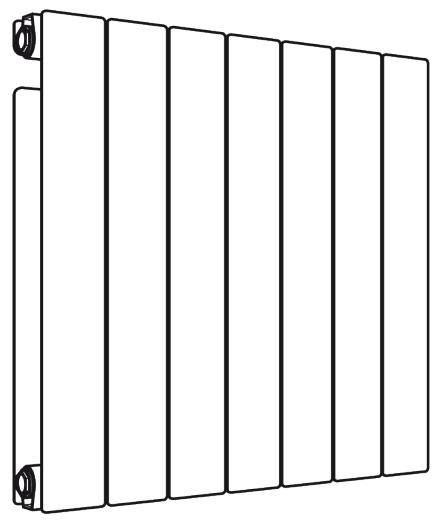

Utilisez le produit de la façon indiquée sur la figure 1. Ne posez enaucun cas de serviettes ni de vêtements sur le cadre extérieur (figure 2). Uneutilisation incorrecte risque de causeur de dangereuses surchauffes et decomprometre le fonctionnement de I'appareil.

Pour nettoyer l'appareil, n'utilisez aucun produit chimique, mais servez-vous d'un chiffon humide non abrasif.

1

2

CHARACTERISTIQUES DE L'INTERFACE UTILISATEUR

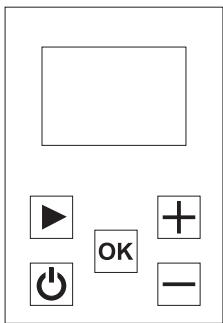

Afficheur

L'afficheur est muni de retroeclairage.

I - Informations sur le mode de fonctionnement/menu du thermostat, heures et connexion WiFi.
2 - Informations sur:
- Mode de fonctionnement du thermostat: température de consigne, indicateur comportemental, température mesurée, tímoin de chauffe du radiateur.
- Configuration des paramètres: affichage de la valeur réelle des paramètres.
- Sélection du programme pour le mode AUTO.

Le clavier comprehend 5 touches:

⑥	Touche ON/OFF (Marche / Arrêt chauffage)
-	Touche moins
OK	Touche de validation
+	Touche plus
▶	Touche de navigation droite

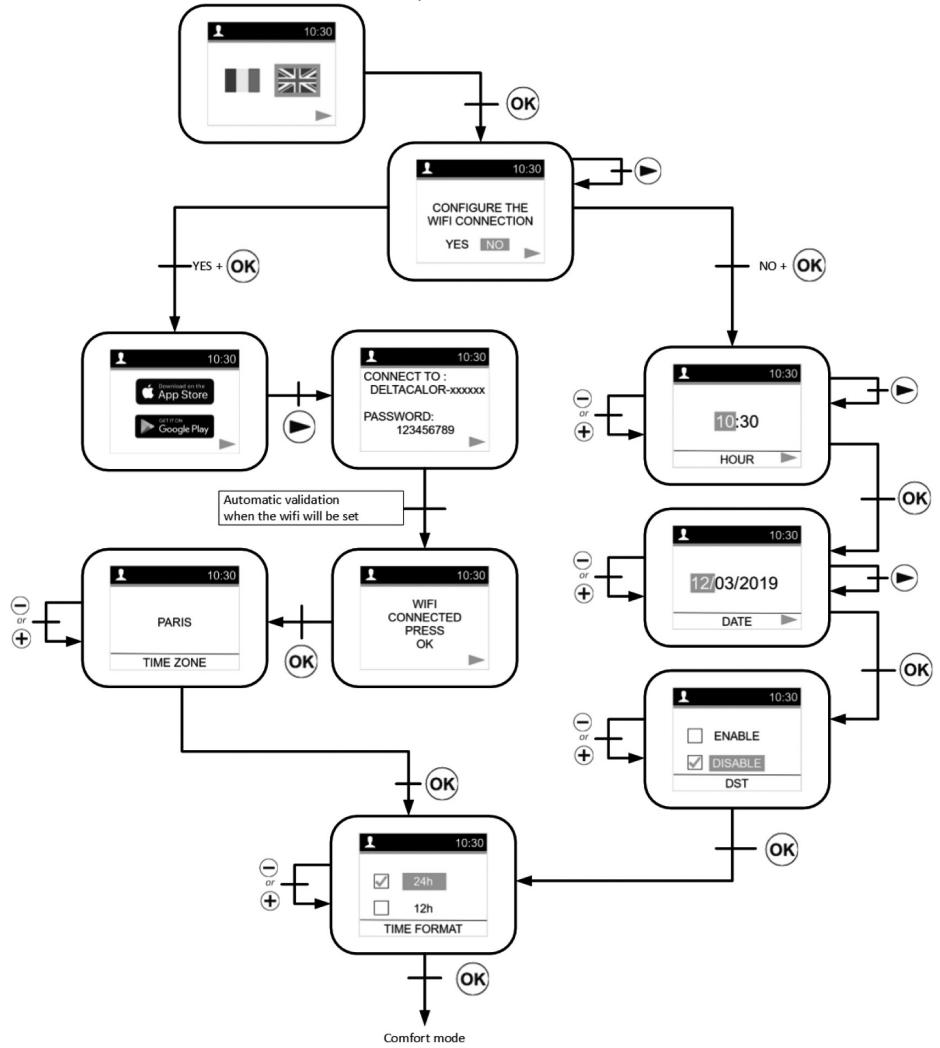

PREMIER ALLUMAGE ET INSTALLATION

Lorsque le thermostat est allumé ou après la réinitialisation/remise à zéro du produit, cette première page-écran s'affiche.

Le numero correspond à la version du logiciel du produit.

La deuxieme page-écran dépend de l'etat du thermostat:

• Lors du premier démarrage du produit, l'utilisateur sera en mesure de configurer directement sa connexion WIFI, la date et l'heure du jour.

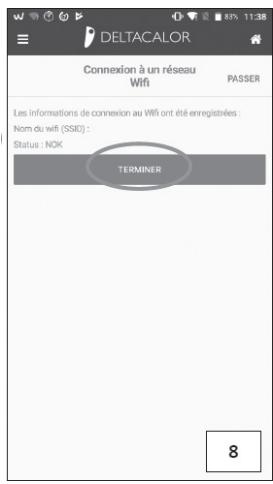

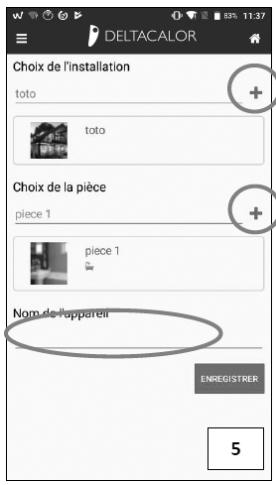

• Pour configurer un radiateur et l'associer à votre réseau WIFI avec l'application « DELTACALOR CONFORT » allez à page 29.

Après une coupure de courant, ce sera la page-écran du mode en cours.

Après une remise à zéro du produit ou une coupure de courant très longue, la page-écran du temps de modification s'affichera.

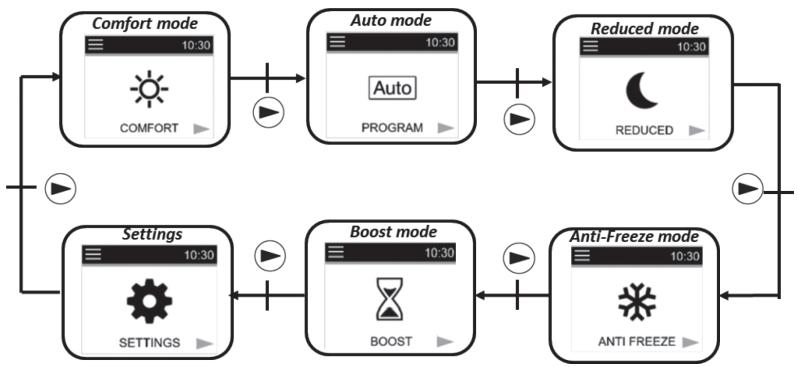

MENUDESLECTIONDUMODE

Pour modifier le mode en cours du thermostat, l'utilisateur doit appuyer sur la touche de navigation droite pour acceder à la sélection du menu.

L'utilisateur déplace le curseur du cadre pourCHOISIR un mode de travail.

Pour selectionner un mode, il faut appuyer sur OK.

Validez le mode choisi en appuyant sur la touche 已 sinon le thermostat revient automatiquement au dernier mode selectionné 已 , 已 , 已 , ou Auto.

En la touchant , les utilisateurs accedent directement au mode Marche / Arrêtchauffage:

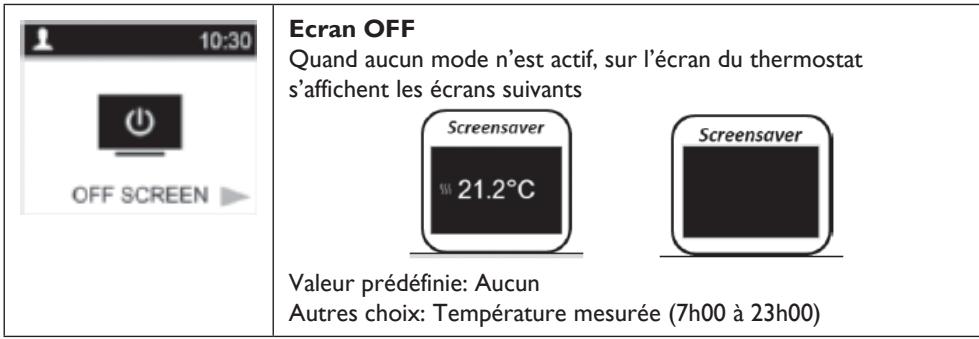

Lorsqu'il n'y a aucune activité sur le clavier pendant 5 à 10 secondes, un économisér d'écran s'affiche.

Cet économiqueuseur d'écran pourrait être la valeur de la température mesurée ou nulle:

Définition des modes de fonctionnement

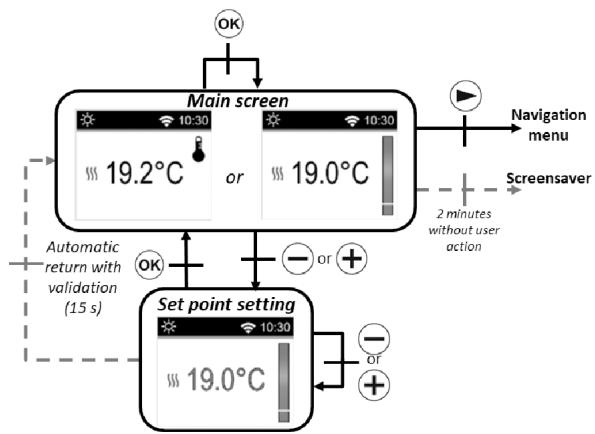

Mode Confort

Dans ce mode, température de comport le point de consigne sera suivi tout le temps. Sur l'économisieur d'écran (rétroéclairage acté), si vous appuyez sur la touche ou sur les touches, la température de configuration comport commence à clignoter et vous pouvez la modifier. Si vous appuyez sur la touche ou en attendant 15 seconds sans faire aucune action, la valeur du point de consigne est validée. Ce point de consigne sera utilisé en mode Auto pendant la

phase haute du programme sélectionné. A partir de l'économiseur d'écran (rétroéclairage activé) si vous appuyez sur « vous pouvez faire passer l'affichage de la température mesure à la température de configuration.

Si vous appuyez sur la touche 念 ,vous affiche le menu de navigation.

Si vous appuyez sur la touche , le thermostat est désacté.

Valeur prédéfinie: 19^

Intervalle: de 10^ à 30^ . (la valeur maximum peut être modifiée dans le menu paramètres).

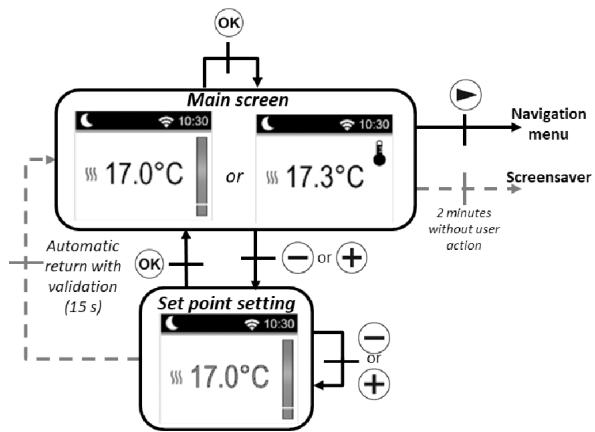

Mode Eco C

Dans ce mode, le produit fonctionne à une température configu-ree reduite.

Sur l'économiseur d'écran (rétroéclairage activé), si vous appuyez sur la touche ou, la température de configuration réduite commence à clignoter et vous pouvez la modifier.

Si vous appuyez sur la touche ou en attendant 15 seconds sans faire aucune action, la valeur du point de consigne est activée.

Ce point de consigne sera utilisé en

mode Auto pendant la phase haute du programme selectionné C.

Sur l'économiseur d'écran (rétroéclairage activé), la touche © yous permet de faire passer l'affichage de la température mesurée à la température configurée.

Si vous appuyez sur la touche 念 ,vous affichez le menu de navigation

Si vous appuyez sur la touche , le thermostat est désacté.

Valeur prédéfinie: 17^

Intervalle: de 5,0^ à 19^ (ou point de consigne inférieur 0,5^ si inférieur).

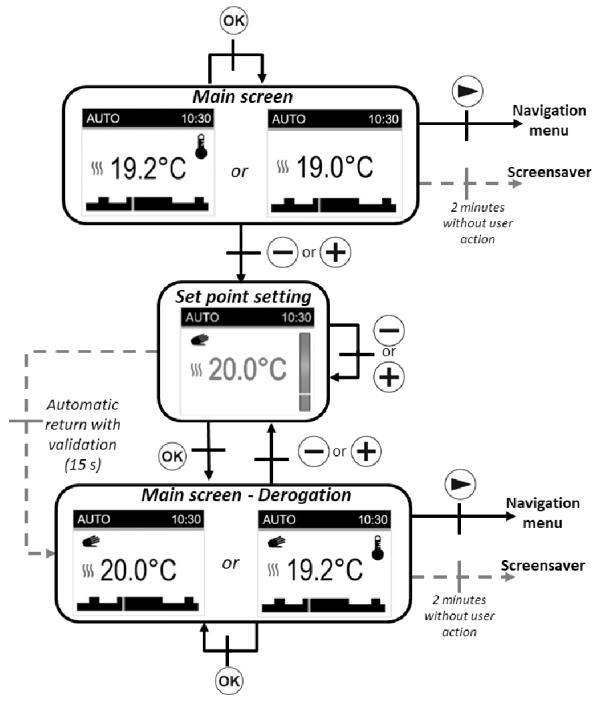

Mode automatique Auto

Dans ce mode, le thermostat suivra le programme choisi (de P1 à P9 intégré ou de U1 à U2 personnelé) selon le temps réel et la température de configuration Confort et réduite C.

Sur la page-écran principale, la touche 必 permet de passer de l'affichage de la température mesurée à celui de la température de configuration.

Si l'utiliseur appuie les touches ⑤ et ④ , il peut ignorer, jusqu'à la prochaine phase du programme et pendant 2 heures, la température du programme en cours en changeant la valeur. La valeur commence à cli-gnoter et elle peut être modifiée.

Si vous appuyez sur la touche ou en attendant 15 seconds sans faire aucune action, la valeur du point de consigne est validée. Le symbole de la main s'affiche lorsque la fonction

de dépassement est activée. Ce dépassement continue jusqu'à la phase successive (le programme passé à un autre point de consigne de la température) ou pendant 2 heures au maximum.

Si vous appuyez sur la touche , vous affiche le menu de navigation.

Si vous appuyez sur la touche 念 le thermostat s'eteint.

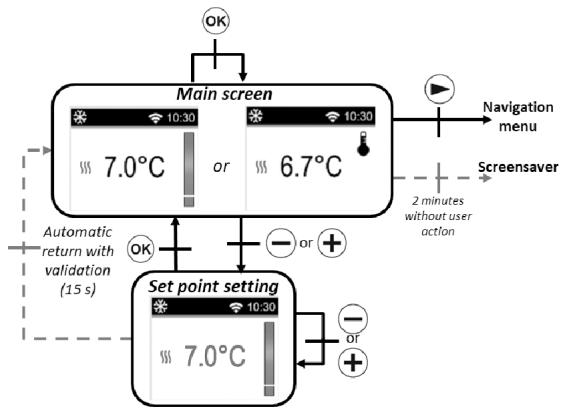

Mode Hors-gel

Dans ce mode, hors-gel le point de consigne de la température sera suivi tout le temps. Sur la page-écran principale, si vous appuyez sur les touches et, le point de consigne de la température hors-gel commence à clignoter et peut être modifiée. Si vous appuyez sur la touche ou en attendant 15 seconds sans faire aucune action, le point de consigne de la valeur est validée. Sur l'économiser d'écran (rétroéclairage activé), où permet de changer l'affichage de température mesurée à configuration de la température.

Si vous appuyez sur la touche , le menu de navigation s'affiche.

Si vous appuyez sur la touche , le thermostat est eteint.

Valeur prédéfinie: 7^

Intervalle: de 0,5^ a 10^

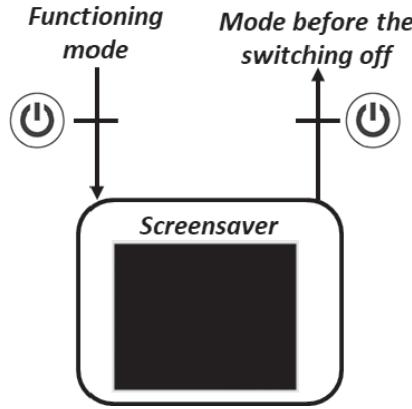

Mode Arrêt chauffage ©

En mode Arrêt Chauffage le symbole s'affiche en mode OFF © .

Après avoir appuyé sur l'une des 4 touches (ou ou + ou +), la température mesurée s'affiche.

Après quelques secondes, cette information n'est plus affichée.

Ce mode applique une température de reference zéro.

Si vous appuyez sur la touche , le thermostat se réactive dans le dernier mode sélectionné.

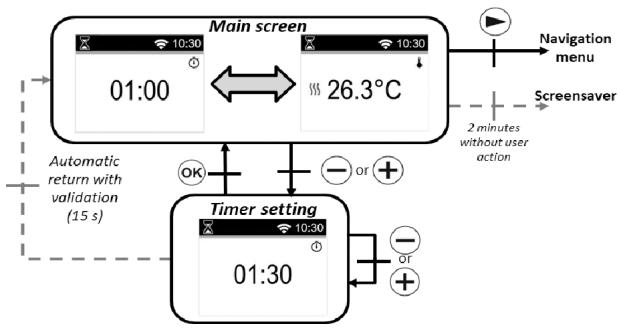

Mode Boost

Ce mode permet aux utilisateurs d'augmenter le chauffage avec la température maximum configurée pendant une intervalle de temps préconfigured.

Configuration du temps:

La valeur temporelle se config
gure à l'aide des touches et . La touche permet de valider
la valeur temporelle et la pé
riode d'augmentation rapide.

Valeur prédéfinie: I heures

Intervalle des valeurs : 30 minutes, de IH à 24 H passage de I heures.

Lorsque le boost est activé, le temp restant et la température mesurée s'affichent.

Si vous appuyez sur 一 ou ^+ yours pouvez modifier les configurations.

Si vous appuyez sur pendant une seconde vous acceder au menu de selection du mode.

Si vous appuyez sur © vous arrêtez le produit et remettez à zéro la minuterie.

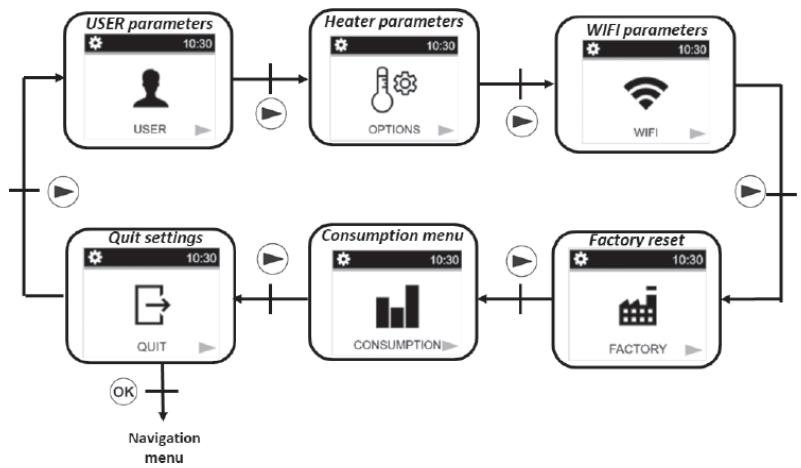

Définition du menu «CONFIGURATION»

Lorsque l'utilisateur accede au menu «CONFIGURATION» il peutCHOISIR entre differentes groupes de parametes ou actions:

Pour selectionner un menu, l'utilisateur doit appuyer sur la touche OK. la navigation est réalisée par la touche Pour sortir du menu paramètres, l'utilisateur doit désirir le paramètre «SOR-TIR» et appuyer sur la touche OK.

Une autre façon de sortir du menu des paramètres consiste à appuyer sur sans lâcher la touche pendant quelques secondes.

Paramètres utiliser

La sélection du menu de configuration des paramètres se fait en appuyant sur la touche © .

La configuration se fait en appuyant sur la touche OK. Pourvoir du menu paramètres, l'utilisateur doit désirer le paramètre «SORTIR» et appuyer sur la touche OK.

Une autre façon de sortir du menu des paramètres consiste à appuyer sans la lâcher sur pendant quelques secondes.

Type de degrés affichés «UNITES»

Valeur prédéfinie: °C (Celsius)

Autreschoix: ^ (Fahrenheit)

Menu «DATE ET HEURE» pour configurer l'heure et la date

Il y a deux façon de configurer l'heure et la date du thermostat en fonction de l'état du WIFI (activé ou non):

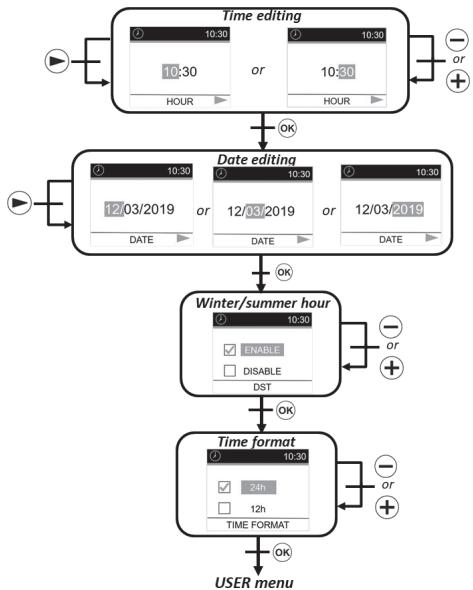

PREMIÈRE MÉTHODE: WIFI DÉSACTIVÉ

Modification de l'heure:

Selectionnez les heures et les minutes avec la touche 念 .Modifiez le chiffre des valeurs avec les touches et ^+

Confirmez vos configurations avec la touche OK.

Format hora:

Selectionnez le format 24H ou AM / PM avec les touches et. Confirmez vos configurations avec la touche OK.

Changement d'heure automatique:

Selectionnez si le changement d'horaire (horsaire d'etre/hiver) aura lieu automatiquement ou non à l'aide des touches et. Confirmez vos configurations avec la touche

Modification de la date:

Selectionnez le jour ou le mois ou l'année avec la touche . Modifiez les valeurs avec les touches et . Confirmez vos configurations avec la touche .

DEUXIÈME MÉTHODE: WIFI ACTIVÉ

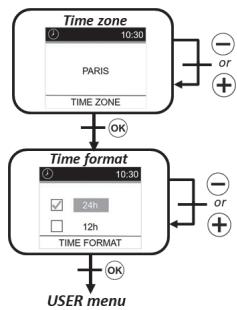

Fuseau hora:

Selectionnez le fuseau horsaire mondial avec les touches 一 et ^+ - Validez votre reglage a I'aide de la touche.

Format de l'heure:

Selectionnez le format 24H ou AM/PM avec les touches et +.Validez votre réglage à l'aide de la touche .

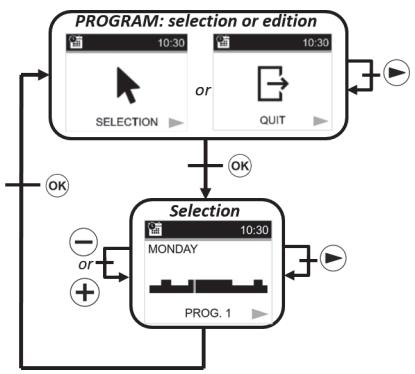

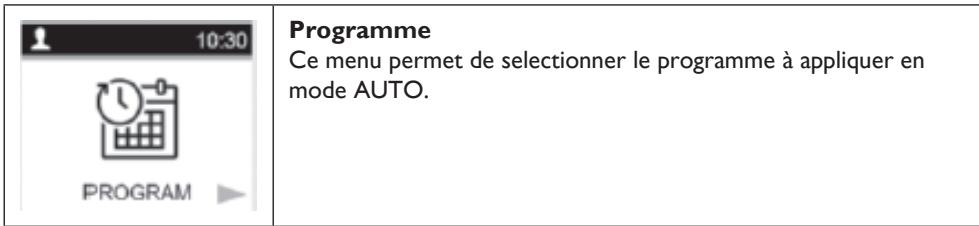

Programme:

Selectionner «Sélection» avec la touche. Validez votre réglage à l'aide de la touche OK.

Selection:

Selectionner le numero du programme avec la touche 一 Selectionner le jour avec les touches et.
Validateur nombre de programme avec la touche ox.

Options et paramètres du radiateur

La selection du menu de configuration des paramétres se fait en appuyant sur la touche © . La configuration se fait en appuyant sur la touche © .

Pour sorter du menu paramètres, l'utilisateur doit avoir le paramètre «SORTIR» et appuyer sur la touche OK. Une autre façon de sorter du menu des paramètres consiste à appuyer sans la lâcher sur la touche

pendant quelques secondes.

Etalonnage du capteur de température:

L'étabonnage doit être fait après 1 jour d'utilisation avec la même température de configuration, de la façon décrite ci-dessous:

I. Placez un thermomètre dans la pièce, à la même distance du sol que le thermostat. Contrôlez la température réelle dans la pièce après l'heure.
2. Saisissez cette valeur dans le menu des paramètres d'étalonnage à l'aide des touches et pour saisser la valeur réelle.
3. Appuyez sur OK pour confirmer l'étaconnage.

Cette fonction est décrite dans le paragraphe «Fonctions spéciales». Ce paramètre permet d'activer ou non cette fonction.

Valeur prédéfinie: Oui (activation fonction)

Autres choix: Non

10:30 WINDOWS

Détection automatique de la fenêtre ouverte Cette fonction est décrite dans le paragraphe «Fonctions spéciales». Ce paramètre permet d'activer ou annuler cette fonction. Valeur prédéfinie: Oui (activation fonction) Autres可以选择: Non

10:30 POWER

Puisance chauffante Ce paramètre correspond à la puissance du réchauffeur. Ce paramètre doit être configuré pour calculer la consommation d'énergie et pour sélectionner les paramètres de réglage. Valeur prédéfinie: 900 Autres可以选择: 1000, 1500, 1800, 2000

10:30 POWER LIMIT

Liminé de puissance Ce paramètre permet de réduire la puissance du radiateur manuellement. Valeur prédéfinie: NON (100%) Autres可以选择: NON (100%)/75%/50%

10:30 SETPOINT BOOST

Boost programmation températures Température point de consigne quand la commande boost est active. Valeur prédéfinie: 30°C Autres可以选择: 20°C à 30°C

10:30 ROOM LIMIT

Limitation de la température ambiente Limitation de la température ambiente maximale qui sera possible régler à distance. Valeur prédéfinie: 30°C Autres可以选择: 20°C à 30°C

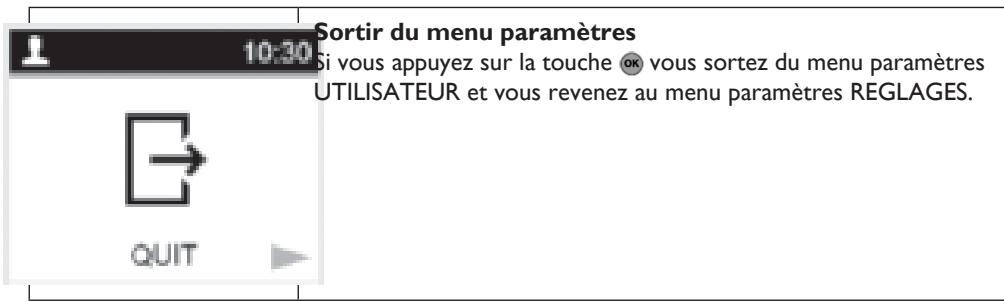

10:30 QUIT

Sortir du menu Paramètres Si vous appuyez sur la touche ® vous pouvez sorting du menu paramètres et revenir au fonctionnement normal.

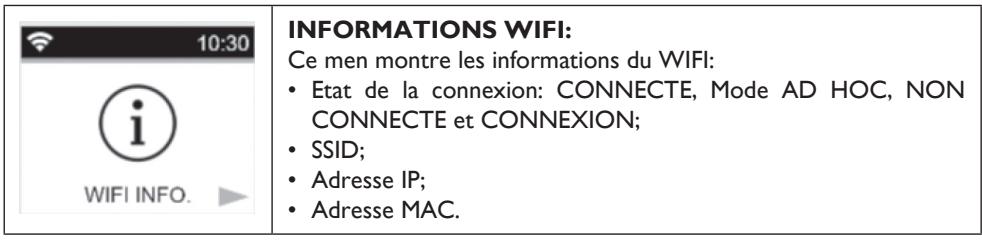

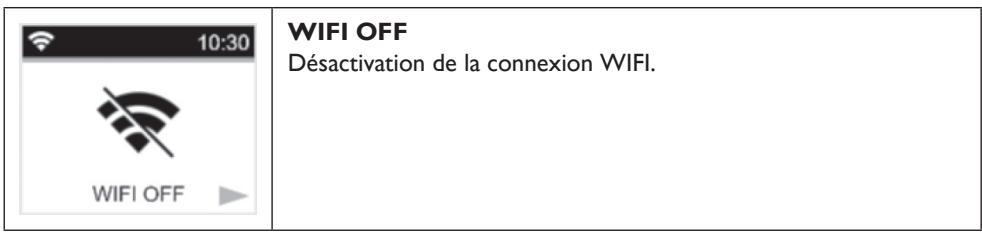

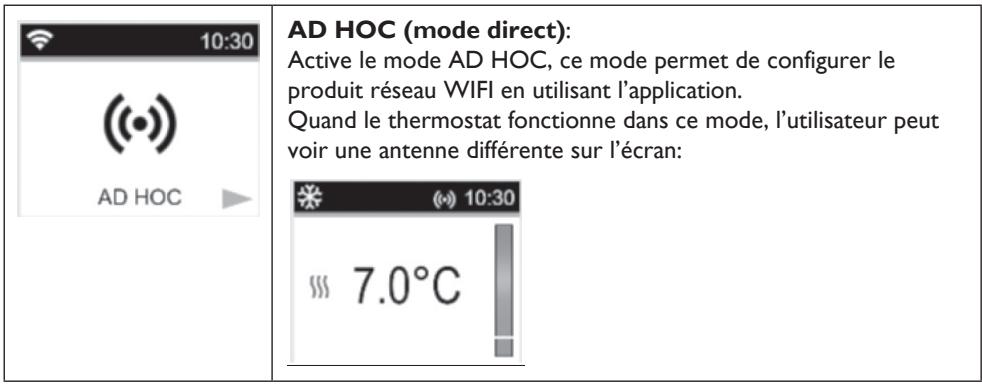

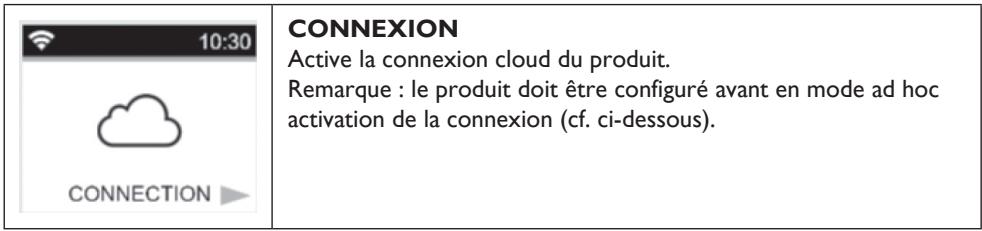

Paramètres WIFI

La selection du menu de configuration des paramètres se fait en appuyant sur la touche © . La configuration se fait en appuyant sur la touche OK .

Pourvoir du menu parametes, l'utiliseur doit avoir le parametre «SORTIR» et appuyer sur la touche 電 .Une autre façon devoir du menu des parametes consiste a appuyer sans la lacher sur la touche pendant quelques secondes.

Reinitialisation WIFI

Supprime toutes les connexions WIFI configurées.

Sortir du menu

Appuyez sur la touche pour sortir du menu WIFI.

Remise à zéro des paramètres d'usine

Tous les paramètres du thermostat seront charges avec les configurations d'usine.

Si vous appuyez sur la touche OK, le thermostat remet à zéro les paramétres

Le thermostat est ramé aux configurations d'usine prédéfinitions:

• Températures nominales;
• REGLAGE paramètres;
  Rétablir l'heure;
• Consommation d'énergie;
• Paramètres WIFI.

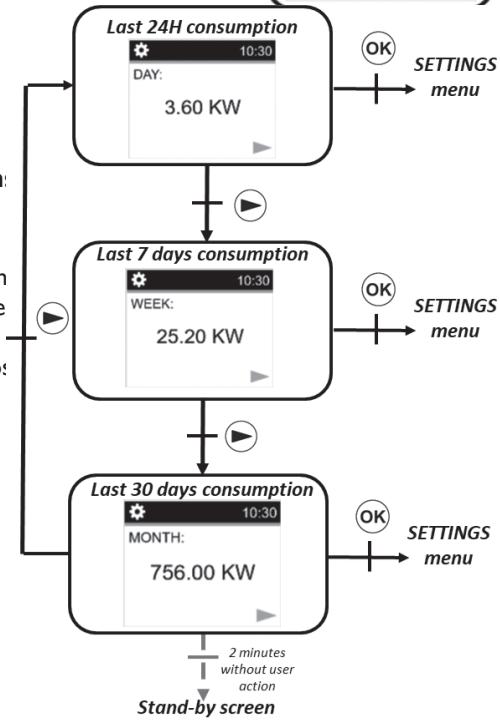

Menu enregistrement consommations

Ce mode n'est disponible que si la puissance du gurée par l'utilisateur.

Appuyez sur pour changer l'intervalle de tem la consommation d'énergie (dernières 24 heures dure 30 jours).

Si vous n'appuyez sur aucune touche, le thermo: quement au低下 mode selectionné.

Appuyez sur OK pour revenir au Menu CONFIGURATIONS.

Si vous appuyez pendant quelques secondes sur ou vous rétablissez les valeurs de la consommation d'énergie.

Une autre façon de sortir du menu des paramétres consiste à appuyer sans la lâcher sur la touche pendant quelques secondes. Si vous appuyez sur © vous arrêtez le produit.

Les valeurs estimées sont sauvégardées dans la mémoire toutes les 4 heures et chaque fois que l'utilisateur affiche ce menu.

Si la COUPURE d'énergie est active, les valeurs sont maintenues pendant les 12 heures successives.

Description du programme intégré

PI:matin (7h-9h),soir (17h-23h),et weekend (8h-23h)
P2: matin (7h-9h), après-midi (12h-14h), soit (18h-23h) et weekend (8h-23h)
P3:semaine (6h-23h),samedi (7h-24h) et dimanche (nuit (Oh-lh),jour (7h-23h))
P4:oir (15h-23h) et samedi (7h-24h) et dimanche (nuit (Oh-1h), jour (7h-23h))
P5: matin (6h-8h), soir (21h-23h) et samedi (matin 7h-9h), soir 18h-24h) et dimanche (matin (7h-9h), soir (18h-23h))
P6: matin (6h-8h), après-midi (14h-21h) et weekend (7h-21h)
P7: bureau du lundi au vendredi (7h-19h) et weekend (arrêt)
P8: Magasin: du lundi au vendredi (de 8h - 19h) et le samedi (de 8h à 18h) et le dimanche (arret)
P9: Résidence secondaire: vendredi (13h) à lundi (7h)

Sauvegarde configurations

Ce thermostat sauvegarde automatiquement ses données (valeurs du point de consigne, programme utilisateur et configurations) quand :

I. L'utilisateur valide les modifications apportées aux configurations en appuyant sur la touche de validation.
2. Le rétroéclairage du produit s'étéint.

Il mémorise aussi les valeurs estimées de sa consommation d'énergie :

I. Toutes les 4 heures
2. Quant l'utilisateur entre dans le mode consommation.

Fonctions speciales

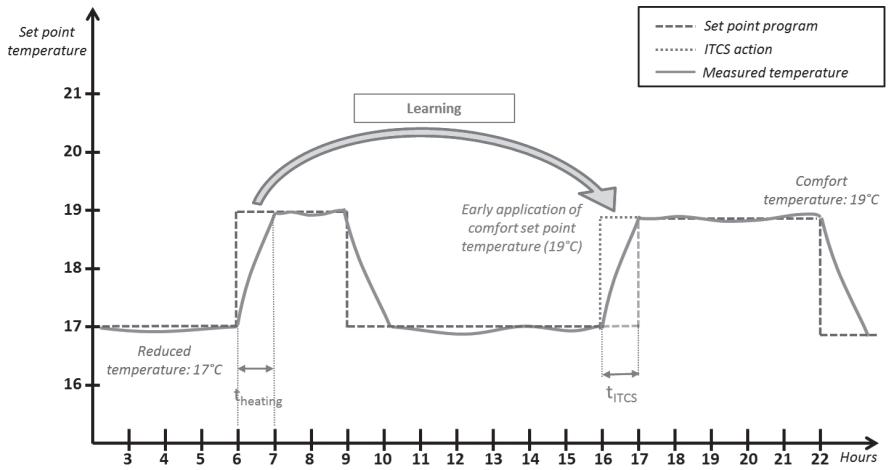

ITCS: Système intelligent de contrôle de la température

Cette fonction peut être activée à l'aide du «paramètre ITCS» dans le paramètre menu (voir chapitre paramètre menu «Menu paramètres»).

Cette fonction permet d'activer votre installation à l'avance (2 heures maximum) lorsque vous thermostat est en mode Auto. Cette fonction assure la température désirée à l'heure programmée suivant votre programme hebdomadaire.

Pour fonctionner, le système ITCS réalise automatiquement plusieurs mesures de temps et de température. L'objet est d'estimer une vitesse de chauffage du système. Avec cette valeur, le système peut calculer à l'avance le temps d'activation du chauffage.

Lorsque le thermostat est mis en marche pour la première fois, une durée par défaut est utilisée pour atteindre la température de consigne. Cette valeur sera ajustée par de nouvelles mesures à chaque changement de programme pour compenser l'évolution de la température extérieure. Ensuite, le thermostat peut être programmé sans réglage car il se fera automatiquement.

Lorsqu'un démarrage adaptatif est réalisé par le système, un logo de la main est affché sur l'écran.

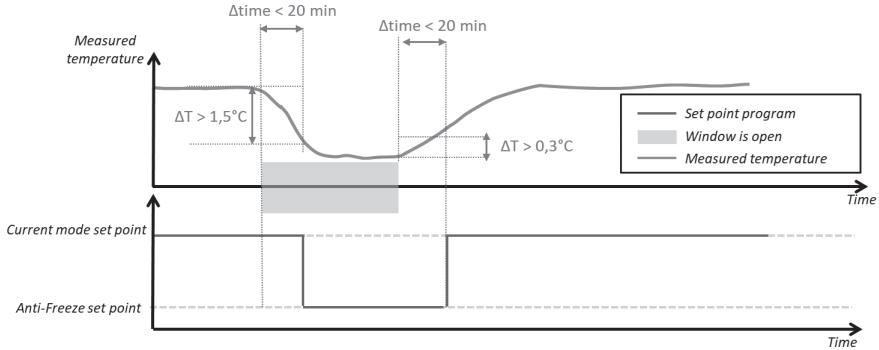

Detection fenetre ouverte

Cette fonction peut être activée avec le « paramètre fenêtre » dans le paramètre menu.

Cette fonction est executée en mesurant et en enregistrant l'évolution de la température au cours des 20 dernières minutes:

• Premier pas - Ouverture fenêtre activée: le thermostat passé à l'état «Fenêtre ouverte» (et la valeur de la température clignote) lorsque au cours des 20 dernières minutes la température a baisse de plus de 1,5^ , quand le produit était allumé et en train de chauff

• Deuxieme pas: pendant 20 minutes, si la temperture depasse 0,3^ l'etat d'ouverture de la fenetre est supprimé et la télécommande revient automatiquement au point de consigne du mode en cours.

Sauvegarde des données en cas de coupure de courant prolongée

Ce produit peutmaintenirle décompte du temps pendant 12 heures après une coupure de courant.

Si la coupure de courant dure trop longtemps, les valeurs de l'heure et de la date seront ramenées aux valeurs d'usine. Vous devrez reconfigurer ces valeurs.

Verrouillage clavier

Pour activer cette fonction, vous doivent appuyer en même temps sur les touches ou pendant 5 secondes. Toutes les touches sont verwrouillées sauf Marché / Arret chauffage.

Cette fonction est accessible dans n'importequel mode.

L'icone s'affiche sur l'écran:

Pour déverrouiller le clavier, vous doivent répéter la même méthode.

REMARQUE: en cas de panne de courant la configuration est maintainue.

Mode contro file-pilote

Commande fil-pilote	Page-écran afficheur		Commande fil-pilote	Page-écran afficheur
Confort	AUTO 10:30 19.0°C 0 6 12 18 24	Réduite	AUTO 10:30 19.0°C 0 6 12 18 24	Réduite
Confort -1°	AUTO 10:30 19.0°C 0 6 12 18 24	Hors-gel	AUTO 10:30 19.0°C 0 6 12 18 24	Hors-gel
Confort -2°	AUTO 10:30 19.0°C 0 6 12 18 24	Arrêt	AUTO 10:30 19.0°C 0 6 12 18 24	Arrêt

Priorité dans les ordres du fil pilote

Si la détction de la fenêtre ouverte est activée et si cette fonction detecte l'ouverture, le thermostat suit les règles représentées dans le paragraphe «Détection fenêtre ouverte». Le thermostat affiche la valeur de la température configurée appliquée au rechauffeur. Il prend en considération l'ordre de priorité créé precedemment.

Description des erreurs

Si le capteur est eteint ou debranché, un message d'erreur s'affiche sur l'écran du thermostat.

Problème sur le capteur		Le message «-» montre le Logo clignotant et le logo sur l'afficheur.
Problème de connexion WIFI		Un logo rouge WIFI s'affiche.

L'application est disponible que pour les plateformes IOS et Android.

L'application permet de configurer la partie WIFI et de contrôler à distance le radiateur. Tout d'abord télécharger l'application gratuite « DELTACALOR CONFORT »

sur votre mobile (smartphone).

Avec l'application l'utilisateur peut ajouter un dispositif à l'application et configurer le réseau WIFI.

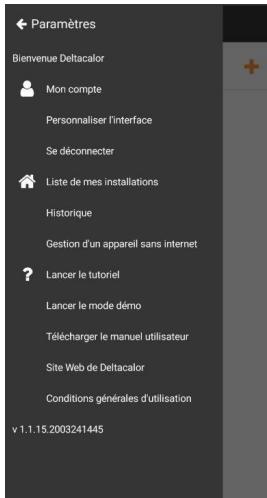

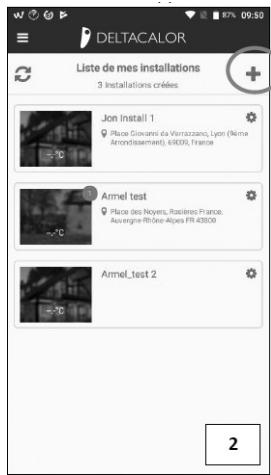

I. Cliquez sur «liste de mes installations» pour montré l'installation existante ou ajouter une nouvelle installation.

1. Cliquez sur «plus» pour ajouter un nouveau dispositif.

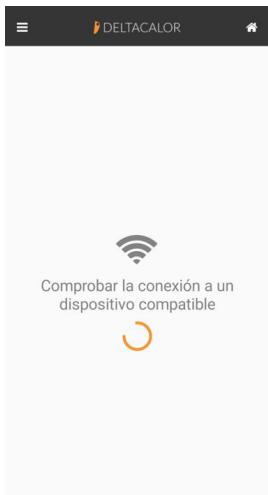

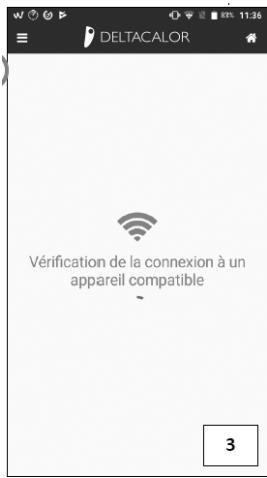

1. Attendez la connexion WIFI.

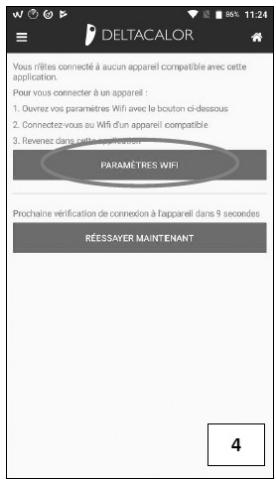

1. Si le smartphone n'est pas connecté sur le produit, accededez aux configurations WIFI du téléphone enclistuant sur configuration WIFI. Revenez ensuite à l'application.

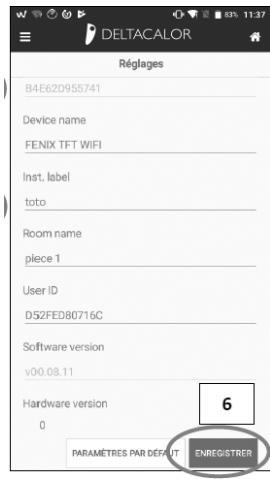

1. Créez l'installation, la nouvelle piece et ajoutez le nom du dispositif.

1. Sauvegardez la configuration.

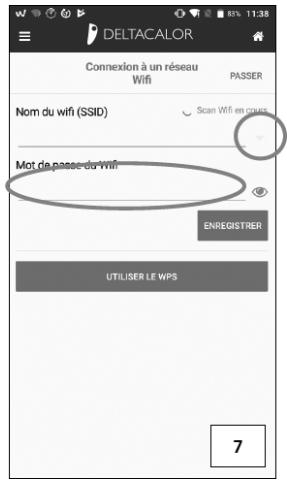

1. Connectez le produit sur Internet, choisissez le réseau et saisissez le mot de passer.

1. Appuyez sur la touche jusqu'au terme de la configuration du réseau du dispositif.

Vous pouvez etre dans un mode Eco, Hors-gel, ou en mode Auto avec un abais-. sement imposed par le gestionnaire d'energie. Passez en mode Confort permanent ou augmentez la consigne.

• Vérifiez si votre apparéil n'est pas près d'une prise d'air.
• Vérifiez si la température régée n'a pas été modifiée.

QUE FAIRE EN CAS DE PROBLEMES

L'appareil ne chauffe pas assez.

• Vous pouvez être dans un mode Éco, Hors-gel, ou en mode Auto avec un abaisissement imposé par le gestionnaire d'énergie. Passez en mode Confort permanent ou augmentez la consigne.

L'appareil chauffe continuèlement.

• Verifiez si votre apparéil n'est pas près d'une prise d'air.
• Verifiez si la température régée n'a pas été modifiée.

Si le problème persiste, foupez l'alimentation électrique du radiateur et attendez au moins une minute avant de faire le reset. Si le problème persiste, contactez votre installerateur.

VIDEO TUTORIAL

Suivez les instructions de la notice, ou consultez le tutoriel video en encadrant le QR code ici sur le côte, avec votre smartphone.

CHARACTERISTIQUES TECHNIQUES

Produit	Radiateur électrique
Applications	Chauffage domestique
Classe d'iso1ation	CLASSE II
Classe IP	IP24
Couleur plastique	Blanc
Câble d'alimentation	Blanc
Couleur
Sélection de la température	Numérique
Mode de réglage	Numérique avec 5 boutons
Mode de fonctionnement	Confort, Nuit, Hors gel, ECO, Chrono, Vacances, Détction fenêtre ouverte, Protection infant, Contrôle adaptatif de départ, Verrouillage des touches
Plage de température	0.5 + 30°C
Puisance maximale	2000W
Bande de fréquence	2400MHz to 2484MHz
Tension d'alimentation	230Vac 50Hz
Connexions électriques	3 câbles: neutre (gris), phase (Brown), Fil-Pilote (Noir)
Garantie	2 ans
Standard	EN 60335-1 EN 60335-2-30EN 61000-3-2 EN61 000-3-3EN 62233EN 55014-1 EN 55014-2NFC 15-100

Fabricant: DELTACALOR s.r.l.

Manual d'instruction disponible sur le site:

https://www.deltacalor.com/fr/telechargement/

Le symbole, posé sur l'appareil, signale l'obligation de se débarrasser de l'appareil en le confiant à un centre de collecte sélective spécialisé, conformément à la Directive 2012/19/UE. Si l'appareil doit être remplaced, il peut être returné au revendeur. Cet appleil n'appartient pas à la catégorie des déchets menagers ordinaires. En l'éliminant correctement vous participez à la protection de l'environnement et à la limitation de l'exploitation des ressources naturelles.

Déclaration de conformité: Le fabricant déclare, sous son exclusive responsabilité, que le produit concerné par leprésent manuel est conforme aux prescriptions essentielles des Directives Basse Tension 2014/35/UE, CEM 2014/30/UE et RoHS 2011/65/UE.

modèle 900 W
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1.0	kW
Puisance thermique minimale (indicative)	Pmin	n.d.	kW
Puisance thermique maximale continue	Pmax,c	1.0	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1.0	kW
À la puissance thermique minimale	elmin	n.d.	kW
En mode veille	elsb	<0,0005	kW

modèle 1500 W
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,5	kW
Puisance thermique minimale (indicative)	Pmin	n.d.	kW
Puisance thermique maximale continue	Pmax,c	1,5	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1,5	kW
À la puissance thermique minimale	elmin	n.d.	kW
En mode veille	elsb	<0,0005	kW

modèle 1800 W
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	Pnom	2.0	kW
Puisance thermique minimale (indicative)	Pmin	n.d.	kW
Puisance thermique maximale continue	Pmax,c	2.0	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	2.0	kW
À la puissance thermique minimale	elmin	n.d.	kW
En mode veille	elsb	<0,0005	kW

SAFETY INSTRUCTIONS

Locking the keypad « J»

Problema del sensore	10:30 11:30 12:30 13:30 14:30 15:30 16:30 17:30 18:30 19:30 20:30 21:30 22:30 23:30 24:30 25:30 26:30 27:30 28:30 29:30 30:30 31:30 32:30 33:30 34:30 35:30 36:30 37:30 38:30 39:30 40:30 41:30 42:30 43:30 44:30 45:30 46:30 47:30 48:30 49:30 50:30 51:30 52:30 53:30 54:30 55:30 56:30 57:30 58:30 59:30 60:30 61:30 62:30 63:30 64:30 65:30 66:30 67:30 68:30 69:30 70:30 71:30 72:30 73:30 74:30 75:30 76:30 77:30 78:30 79:30 80:30 81:30 82:30 83:30 84:30 85:30 86:30 87:30 88:30 89:30 90:30 91:30 92:30 93:30 94:30 95:30 96:30 97:30 98:30 99:30	il messaggio «-» è arrivato dal'icona lampeggiante e dal logo sul display.
Problema di connessione WIFI	10:30 11:30 12:30 13:30 14:30 15:30 16:30 17:30 18:30 19:30 20:30 21:30 22:30 23:30 24:30 25:30 26 : 30 27 : 30 28 : 30 29 : 30 30 : 30 31 : 30 32 : 30 33 : 30 34 : 30 35 : 30 36 : 30 37 : 30 38 : 30 39 : 30 40 : 30 41 : 30 42 : 30 43 : 30 44 : 30 45 : 30 46 : 30 47 : 30 48 : 30 49 : 30 50 : 30 51 : 30 52 : 30 53 : 30 54 : 30 55 : 30 56 : 30 57 : 30 58 : 30 59 : 30 60 : 30 61 : 30 62 : 30 63 : 30 64 : 30 65 : 30 66 : 30 67 : 30 68 : 30 69 : 30 70 : 30 71 : 30 72 : 30 73 : 30 74 : 30 75 : 30 76 : 30 77 : 30 78 : 30 79 : 30 80 : 30 81 : 30 82 : 30 83 : 30 84 : 30 85 : 30 86 : 30 87 : 30 88 : 30 89 : 30 90 : 30 91 : 30 92 : 30 93 : 30 94 : 30 95 : 30 96 : 30 97 : 30 98 : 30 99 : 30

1. Verifique la connexion WIFI.
