MODE D'EMPLOI NANDO SULION

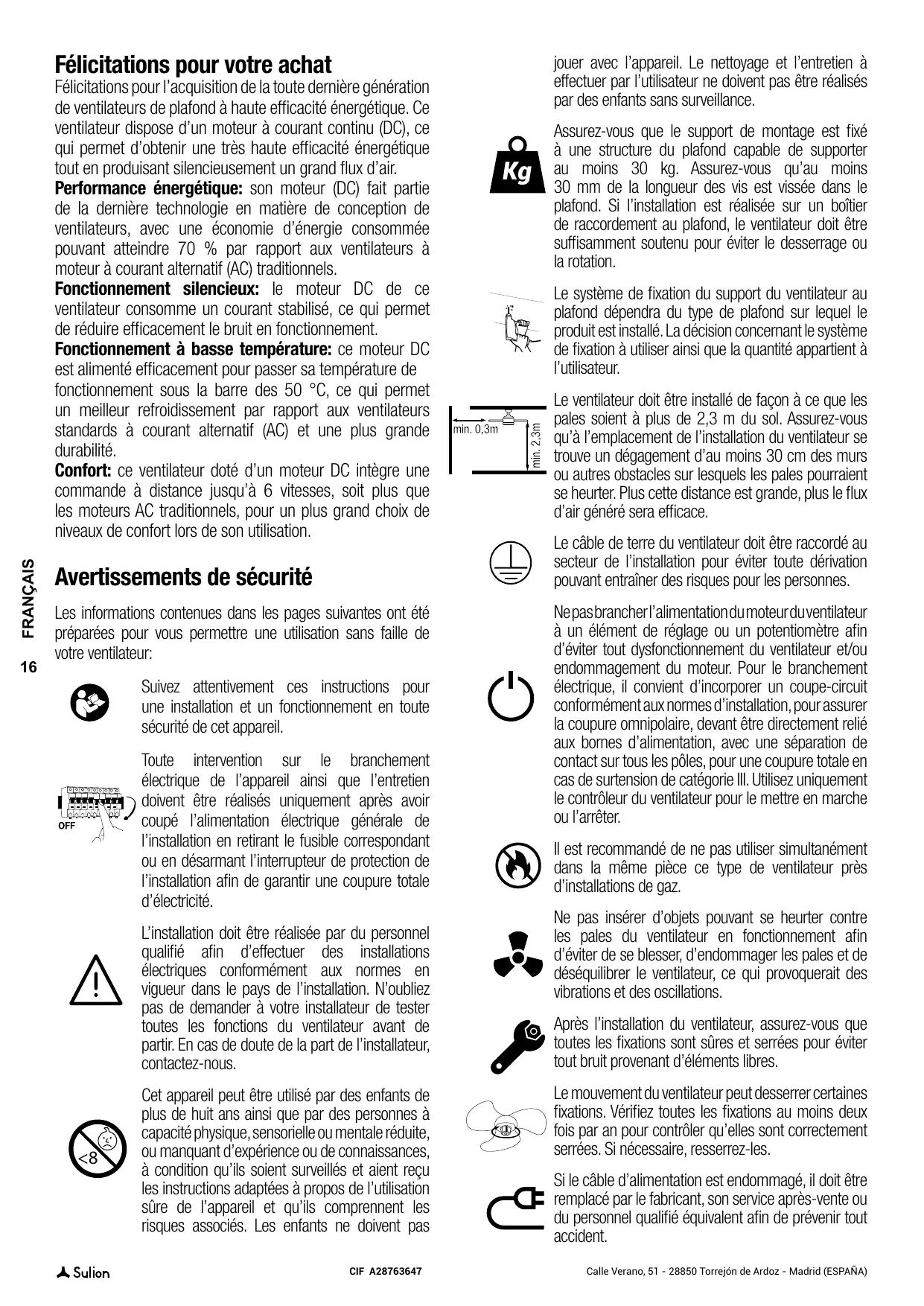

Félicitations pour votre achat Félicitations pour l'acquisition de la toute dernière génération de ventilateurs de plafond à haute efficacité énergétique. Ce ventilateur dispose d'un moteur à courant continu (DC), ce qui permet d'obtenir une très haute efficacité énergétique tout en produisant silencieusement un grand flux d'air. Performance énergétique: son moteur (DC) fait partie de la dernière technologie en matière de conception de ventilateurs, avec une économie d'énergie consommée pouvant atteindre 70 % par rapport aux ventilateurs à moteur à courant alternatif (AC) traditionnels. Fonctionnement silencieux: le moteur DC de ce ventilateur consomme un courant stabilisé, ce qui permet de réduire efficacement le bruit en fonctionnement. Fonctionnement à basse température: ce moteur DC est alimenté efficacement pour passer sa température de fonctionnement sous la barre des 50 °C, ce qui permet un meilleur refroidissement par rapport aux ventilateurs standards à courant alternatif (AC) et une plus grande durabilité. Confort: ce ventilateur doté d'un moteur DC intègre une commande à distance jusqu'à 6 vitesses, soit plus que les moteurs AC traditionnels, pour un plus grand choix de niveaux de confort lors de son utilisation. Avertissements de sécurité Les informations contenues dans les pages suivantes ont été préparées pour vous permettre une utilisation sans faille de votre ventilateur: Suivez attentivement ces _ instructions pour (és) une installation et un fonctionnement en toute sécurité de cet appareil. Toute intervention sur le branchement électrique de l'appareil ainsi que l'entretien doivent être réalisés uniquement après avoir coupé l'alimentation électrique générale de l'installation en retirant le fusible correspondant ou en désarmant l'interrupteur de protection de l'installation afin de garantir une coupure totale d'électricité. L'installation doit être réalisée par du personnel qualifié afin d'effectuer des installations électriques conformément aux normes en vigueur dans le pays de l'installation. N'oubliez pas de demander à votre installateur de tester toutes les fonctions du ventilateur avant de partir. En cas de doute de la part de l'installateur, contactez-nous. Cet appareil peut être utilisé par des enfants de plus de huit ans ainsi que par des personnes à à capacité physique, sensorielle ou mentale réduite, KK ou manquant d'expérience ou de connaissances, à condition qu'ils soient surveillés et aient reçu les instructions adaptées à propos de l’utilisation sûre de l'appareil et qu'ils comprennent les risques associés. Les enfants ne doivent pas À Sulion CIF 28763647 jouer avec l'appareil. Le nettoyage et l'entretien à effectuer par l’utilisateur ne doivent pas être réalisés par des enfants sans surveillance. Assurez-vous que le support de montage est fixé à une structure du plafond capable de supporter au moins 30 kg. Assurez-vous qu'au moins 30 mm de la longueur des vis est vissée dans le plafond. Si l'installation est réalisée sur un boîtier de raccordement au plafond, le ventilateur doit être suffisamment soutenu pour éviter le desserrage ou Le système de fixation du support du ventilateur au plafond dépendra du type de plafond sur lequel le produit est installé. La décision concernant le système de fixation à utiliser ainsi que la quantité appartient à Le ventilateur doit être installé de façon à ce que les pales soient à plus de 2,3 m du sol. Assurez-vous qu'à l'emplacement de l'installation du ventilateur se trouve un dégagement d'au moins 30 cm des murs ou autres obstacles sur lesquels les pales pourraient se heurter. Plus cette distance est grande, plus le flux d'air généré sera efficace.

Le câble de terre du ventilateur doit être raccordé au secteur de l'installation pour éviter toute dérivation pouvant entraîner des risques pour les personnes. Nepasbrancherl'alimentationdumoteur duventilateur à un élément de réglage ou un potentiomètre afin d'éviter tout dysfonctionnement du ventilateur et/ou endommagement du moteur. Pour le branchement électrique, il convient d'incorporer un coupe-circuit conformément aux normes d'installation, pour assurer la coupure omnipolaire, devant être directement relié aux bomes d'alimentation, avec une séparation de contact sur tous les pôles, pour une coupure totale en cas de surtension de catégorie Ill. Utilisez uniquement le contrôleur du ventilateur pour le mettre en marche Ilest recommandé de ne pas utiliser simultanément dans la même pièce ce type de ventilateur près d'installations de gaz. Ne pas insérer d'objets pouvant se heurter contre les pales du ventilateur en fonctionnement afin d'éviter de se blesser, d'endommager les pales et de déséquilibrer le ventilateur, ce qui provoquerait des vibrations et des oscillations. Après l'installation du ventilateur, assurez-vous que toutes les fixations sont sûres et serrées pour éviter tout bruit provenant d'éléments libres. Le mouvement du ventilateur peut desserrer certaines \ fixations. Vérifiez toutes les fixations au moins deux fois par an pour contrôler qu'elles sont correctement serrées. Si nécessaire, resserrez-les. Sile câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou du personnel qualifié équivalent afin de prévenir tout Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)

A Usage en intérieur uniquement. l'emballage aux points de collecte prévus à cet effet. Contactez L les autorités locales ou votre fournisseur pour obtenir des CR: LED remplaçable. conseils en matière de recyclage. Merci de les recycler aux -g points de collecte prévus à cet effet. Û - @ Driver remplaçable... , Note: Les mises en garde et instructions importantes énoncées ÜE Récepteur et la télécommande dans le présent manuel ne sauraient couvrir toutes les conditions remplaçables. et situations susceptibles de survenir. 1! faut comprendre que ... le bon sens, la prudence et le soin sont des facteurs qui ne Les produits électriques ne doivent peuvent pas être inclus dans tous les produits. Ces facteurs pas être jetés avec les déchets peuvent uniquement et doivent être apportés par l'utilisateur qui mms Ménages. Veuillez recycler entretient et utilise ce ventilateur. Caractéristiques de l’appareil EN MAGASIN Généralités Tension et fréquence nominale 220-240V-AC 50/60Hz Classe énergétique Classe | Indice de protection IP20 Température de service -5 -40C inclinaison maximale du plafond pour l'installation 15° Poids 8 kg Consommation d'énergie en veille (W) <0,5 Norme de mesure de la valeur de service IEC 60879:2019 LED Puissance 36W Flux lumineux 3600 Im Température de couleur 3000-6000 K RGB Oui Mesure données lumière 360° Nombre de cycles ON/OFF 10.000 Heures de vie 30.000 Dimable Oui Angle lumineux 120° CRI >80 Ce produit contient une source lumineuse de classe d'efficacité énergétique F Ventilation N° de vitesses 6 Puissance mâx. (W) 22 Tr/min mâx. 240 Flux d'air ventilateur max.(m$/min) 200 Flux d'air ventilateur max.(m$/h) 12000 Niveau sonore (dB) 38 Valeur de service SV mäx. ((m3/min)/W) 9,09 Vitesse maximale de l'air (m/s) 2,6 m/s Haut-parleur Puissance 3W Contrôle Bluetooth Bluetooth Bluetooth 4.0 Fréquence de contrôle 2,4Ghz ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es www.sulion.es FRANÇAIS

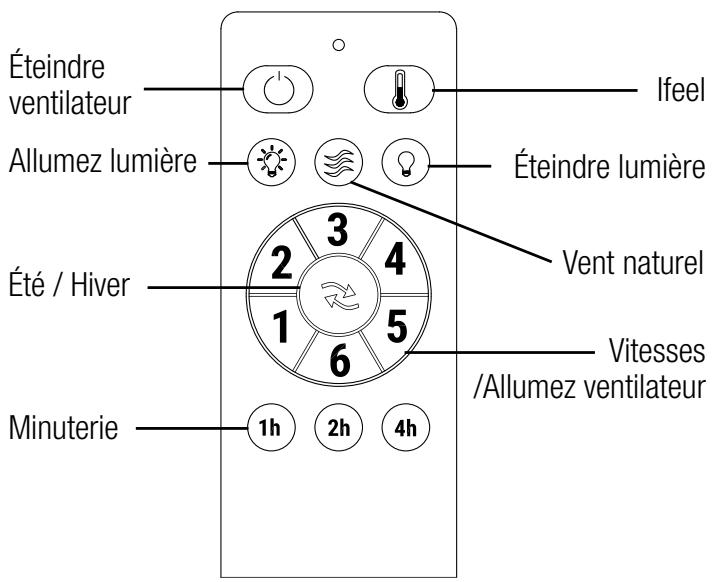

Préparation pour l'installation Remarque: La durée d'installation estimée est de 120 minutes. Ce produit peut uniquement être installé par un électricien qualifié. Déballer soigneusement le ventilateur en évitant d'utiliser des cutters ou couteaux susceptibles de rayer le produit. Sortir l'ensemble des éléments. Déposer le moteur sur un chiffon ou une surface souple afin d'éviter d'endommager la finition de surface. Manipuler l'ensemble avec précaution pour éviter de tordre ou de rayer la carcasse. Le ventilateur doit être assemblé au sol ou sur une table suffisamment grande pour qu'aucun élément ne tombe. Télécommande Éteindre ° 1 D ventilateur O) Ç 4 Ifeel Alumez lumière %?) à ()— Éteindre lumière _— Vent naturel Vitesses /Allumez ventilateur Minuterie Minuterie: Si vous appuyez sur un bouton après avoir sé- lectionné un programme d'arrêt, celui-ci sera annulé. Vent naturel: Mode brise. Augmente et diminue automa- tiquement la vitesse du ventilateur, générant un effet de brise. Pour activer cette fonction, le ventilateur doit préala- blement tourner à une certaine vitesse. Appuyer ensuite sur n'importe quel bouton annule cette fonction. Mode Ifeel. Modifie automatiquement la vitesse du venti- lateur en fonction de la température ambiante. SiT2 < 19°C --> Vitesse 1 SIT 19°C - 26°C --> Vitesse 3 SiTe 2 26°C --> Vitesse 6 Contrôle de deux ou plusieurs ventilateurs avec une seule commande ATTENTION : Avant de procéder à la synchronisation, vérifiez que les ventilateurs de plafond que vous ne souhaitez pas synchroniser avec la même commande sont éteints au niveau de l'interrupteur mural, sinon ils peuvent également être synchronisés et une fois synchronisés, ils ne peuvent plus être désynchronisés.

1. Allumez l'alimentation (interrupteur mural) des

À Sulion CIF 28763647 ventilateurs à contrôler, puis, dans les 15 secondes qui suivent, appuyez sur le bouton de la télécommande pendant 10 secondes continues. 2.- La connexion a été effectuée et que l'équipement peut fonctionner normalement.

3. Maintenant, la télécommande et les récepteurs des

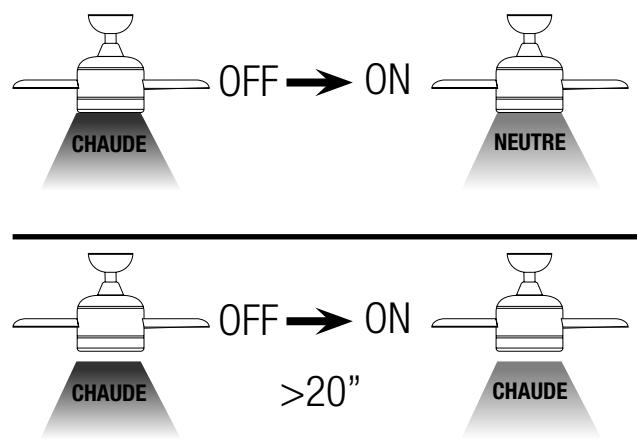

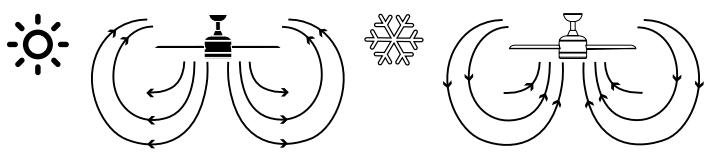

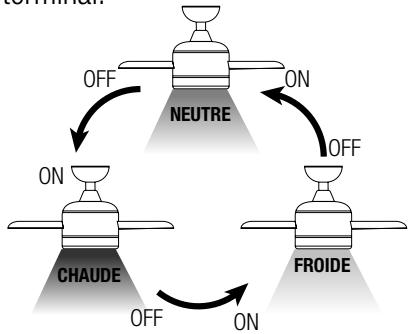

ventilateurs auront été synchronisés. Coupez l'alimentation des ventilateurs à l'aide de l'interrupteur ou de l'interrupteur automatique, puis remettez-les en marche, cette étape est celle qui clôt le processus de synchronisation. Sens de rotation. Option hiver/été Le bouton de la télécommande contrôle le sens (horaire et antihoraire). Le commutateur, situé sur le corps du ventilateur, contrôle le sens (horaire et antihoraire). Option été: le courant d'air descendant crée un effet ra- fraîchissant comme l'indique l'illustration. Option hiver: le courant ascendant éloigne l'air chaud de la zone du ventilateur comme l'indique l'illustration. Cela permet de baisser le chauffage. + DOG Changer temperature de couleur Vous pouvez modifier la température de couleur de la lu- mière, l'éteindre et l'allumer, avec l'interrupteur mural, la télécommande ou dans le cas d’être un ventilateur loT de- puis votre terminal. Fonction de mémoire

App Vous pourrez choisir le type d'éclairage que vous pré- férez à chaque moment (chaude, froide, une couleur dé- terminée.….), ainsi que la musique depuis votre terminal (téléphone portable, ordinateur, tablette, etc.) que vous pou- rrez écouter à travers le haut-parleur du ventilateur. Installation:

1. Allumer la lumière du ventilateur.

2. Activer la fonction Bluetooth de votre terminal (téléphone por-

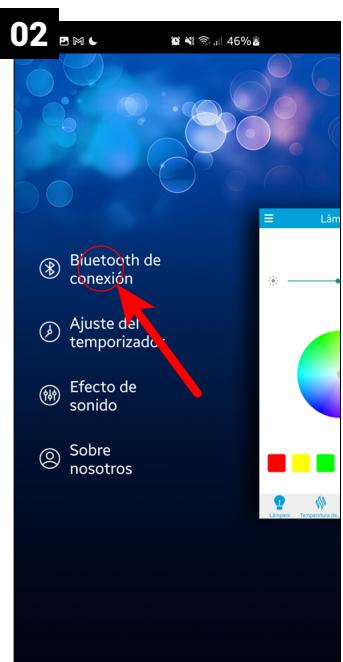

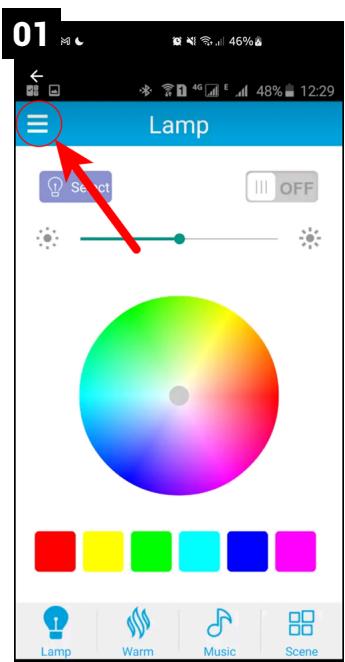

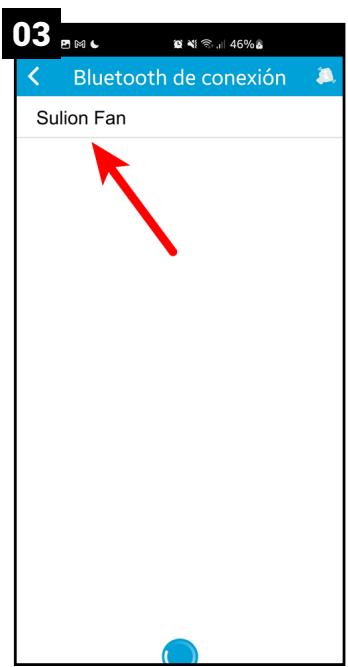

table, ordinateur, tablette, etc.). . Chercher le dispositif “Sulion Fan” dans la liste des dispositifs disponibles et le connecter. . Télécharger la App iLink depuis Google Play ou Apple Store. . Quand l'application s'ouvrira, il faudra sélectioner Paramètres , puis ouvrir Bluetooth de connexion Lo2 À Sur l'écran postérieur, il faudra chercher le dispositive “Sulion Fan Los] et l'ajouter à l'application.

6. Une fois terminée l'étape antérieure, vous pourrez contrôler

complètement votre ventilateur depuis votre terminal, sans devoir realiser de nouveau les étapes 3, 4 et 5.

Fonctions App: le e Ecran Lampe: Permet d'allumer et d'éteindre la lumière du ventilateur, ainsi que de changer et réguler la lumière et la gamme de couleurs RGB. e Ecran Température de Couleur: Permet de changer et réguler les différentes tonalités de lumière blanche. < Ecran Musique: Permet de reproduire n'importe quelle chanson de votre terminal. Une fois installé et syncronizé, Sulion Fan permet également de reproduire la musique depuis d’autres applications ou depuis internet. e Ecran Scène: Permet de changer différentes séquen- ces de lumière préétablies. Note: Si vous désirez reproduire la musique sur le ter- minal o si vous voulez utiliser la App, ne pas éteindre la lumière du ventilatuer despuis la télécommande mais depuis la App. 9 ( à #æ ATC: 91 674 94 81 -info@sulion.es / SAT: 91 674 94 83 - sat@sulion.es Résolution des problèmes Dysfonctionnement du contrôle

1. Assurez-vous que toutes les connexions sont

correctement effectuées.

2. Assurez-vous que les piles de la télécommande sont neuves.

3. Assurez-vous que tous les interrupteurs (principal et

d'isolement) sont allumés. Â 4. 4, Resynchronisation des récepteurs et des contrôleurs. Lerécepteur etlatélécommande de ce ventilateur sont réglés en usine, il n'est pas nécessaire de les appairer une fois le ventilateur installé. La synchronisation ne sera effectuée qu'en cas de dysfonctionnement de la télécommande. Si vous avez des questions avant la re- synchronisation, veuillez contacter Sulion. ATTENTION : Avant la synchronisation, s’il y a un autre ventilateur de plafond au même endroit ou à un autre endroit que vous ne voulez pas synchroniser, vérifiez s’il est éteint au niveau de l'interrupteur mural, sinon il peut également être synchronisé avec la même télécommande et une fois synchronisé, il ne peut pas être désynchronisé. Équilibrage: Problèmes d’équilibrage dans le fonctionnement du ventilateur Votre caisson de ventilateur peut inclure l'un des kits d'équilibrage de ventilateur suivants. SR F& 1 fa] #) Si vous constatez une oscillation excessive de votre ven- tilateur, vous pouvez utiliser ce kit en suivant les instruc- tions que vous trouverez sur notre site web ou dans le QR code suivant. < Bluetooth de c LE Sulion Fan

dysfonctionnement de l’APP Assurez-vous qu'aucun autre appareil n'est couplé par Bluetooth au ventilateur. www.sulion.es FRANÇAIS

Haut-parleur bluetooth Lien

1. Allumer la lumière du ventilateur.

2. Activer la fonction Bluetooth de votre terminal (téléphone

portable, ordinateur, tablette, etc.).

3. Chercher le dispositif dans la liste des dispositifs dispo-

nibles et le connecter. Une fois installé et syncronizé, permet également de repro- duire la musique Entretien et informations relatives à la garantie Entretien et nettoyage:

1. Le mouvement naturel du ventilateur peut desserrer

quelques raccords. Vérifiez les raccords du support, les pièces de fixation et les accessoires des pales deux fois par an. Assurez-vous que tout est bien fixé.

2. Nettoyez régulièrement le ventilateur pour le maintenir

comme neuf au fil du temps. N'utilisez pas d'eau pour le nettoyer, car cela pourrait endommager le moteur ou le bois et provoquer une décharge électrique.

3. Utilisez uniquement une brosse douce ou un chiffon en

microfibre pour ne pas rayer la finition. Le plaquage est appliqué au moyen d'une couche de laque afin de minimiser la décoloration ou la perte d'éclat.

4. Il n'est pas nécessaire de lubrifier le ventilateur. Le

moteur est doté de roulements autolubrifiants. Remarque: Toute inobservance de ces instructions entraîne la perde de garantie de l'appareil. Service de garantie: La garantie du fabricant couvre les défauts réels pouvant se produire, mais pas les problèmes mineurs tels que le bruit de l'appareil, car tous les moteurs électriques génèrent un certain bruit. Le fonctionnement du ventilateur avec les composants légèrement libres (vis mal serrées) ou la déformation des pales due au nettoyage trop intense peut produire des bruits et un balancement excessif qui ne seront pas couverts par la garantie. Une vérification régulière du serrage des éléments ainsi qu'un nettoyage non agressif suffisent pour éviter ces problèmes. Contrôleur: La garantie de l'appareil sera annulée en cas d'utilisation dans l'installation d'un contrôle au moyen d'un interrupteur mural ou d'un régulateur (dimmer) statique. Seule la télécommande fournie avec l'unité doit être utilisée. Installation du ventilateur: Conformément à nos conditions de garantie, ce ventilateur peut uniquement être installé par un électricien agréé. Les ventilateurs mal installés peuvent être dangereux pour les personnes et, n'étant plus couverts par la garantie, très À Sulion CIF 28763647 chers à réparer. Ce ventilateur est conçu exclusivement pour un usage en intérieur, à l'abri et éloigné de l’eau et de l'humidité. Dans le cas contraire, la garantie sera annulée. Le système de fixation du support du ventilateur au plafond dépendra du type de plafond sur lequel le produit est installé. La décision concernant le système de fixation à utiliser ainsi que la quantité appartient à l'utilisateur. Balancement: Tous les ventilateurs de plafond ont tendance à osciller en fonctionnement. Le balancement de deux centimètres est totalement acceptable et n'indique aucun dysfonctionnement ni risque de chute si l'installation a été correctement réalisée au plafond en suivant les instructions de ce manuel. Ce ventilateur de plafond dispose d'un système de montage parfaitement sécurisé au moyen de supports en acier et de sphères de raccord pour permettre sa rotation et éviter les vibrations sur la structure du plafond. Sachez toutefois que deux ventilateurs du même modèle peuvent présenter un balancement différent totalement acceptable qui ne suppose aucun dysfonctionnement ni défaut de fabrication. Perception du bruit accrue en fonctionnement nocturne: La garantie du fabricant ne couvre pas la perception accrue du bruit lors du fonctionnement du ventilateur la nuit, lorsque tout est plus silencieux et calme aux alentours. La nuit, l'alimentation électrique peut également changer, ce qui peut produire un niveau sonore plus élevé de l'appareil sans pour autant supposer un dysfonctionnement ou un défaut de fabrication. Système d'éclairage du ventilateur: Sauf défaut de fabrication exceptionnel, les lampes du ventilateur ne sont pas couvertes par la garantie du ventilateur. Les bruits et les vibrations peuvent être plus élevés lorsque le système d'éclairage est allumé. Par exemple, si le diffuseur du luminaire est mal fixé, il peut produire un léger bruit. À nouveau, un entretien non agressif et une vérification régulière que tous les éléments sont dument fixés permettront d'éviter ces incidents. Les diffuseurs en verre des luminaires sont garantis jusqu'à l'entrepôt des distributeurs et soumis à leur vérification à la livraison. Garantie: Sulion garantit le bon fonctionnement du matériel et les éventuelles réparations ou fourniture de pièces détachées en cas de défaut de fabrication jusqu'à 3 ans à compter de la date de vente. Cette garantie est de 5 ans pour les diodes LED et de 8 ans pour le moteur du ventilateur DC. Sulion n'est pas responsable d'une mauvaise utilisation. Plus d'informations sur les conditions de garantie sur : https://sulion.es/es/content/12-terminos-y-garantia Calle Verano, 51 - 28850 Torrejôn de Ardoz - Madrid (ESPANA)

SULION déclare sous sa propre responsabilité que les produits dont les références sont indiquées sur la couverture de ce manuel ont été fabriqués conformément aux normes européennes suivantes.
