MODE D'EMPLOI TVS635 FRIONOR

FR Table de cuisson/Notice d'utilisation
EN Hob / User Manual

TVS635

Merci d'avoir besoine ce produit.

Cette notice d'utilisation contient des informations et des consignes de sécurité importantes concernant l'utilisation et l'entretien de votre apparéil. Lire attentivement cette notice d'utilisation avant d'utiliser votre apparéil et la conserver pour consultation ultérieure.

Icône	Type	Signification
	AVERTISSEMENT	Risque de blessures graves ou danger de mort
	RISQUE D'ÉLECTROCUTION	Risque d'électrocution
	INCENDIE	Avertissement: Risque d'accendie / matières inflammables
	MISE EN GARDE	Risque de blessures ou de dommages matériels
	IMPORTANT / REMARQUE	Utilisation correcte de l'appareil

TABLE DES MATIÈRES

1.CONSIGNES DE SECURITE 4
1.1.Avertissements de sécurité generaux 4
1.2.Avertissements relatifs à l'installation 6
1.3. En cours d'utilisation 7
1.4.Nettoyage et entretien 8
2.INSTALLATION ET PREPARATION A L'UTILISATION 10
2.1. Installation de la table de cuisson 10
2.2. Branchement electrique et sécurité 12
3.CARACTERISTIQUES DU PRODUIT 13
4 UTILISATION DE L'APPAREIL 14
4.1. Commandes de la table de cuisson 14
5.NETTOYAGE ET ENTRETIEN 19
6.DEPANNAGE ET TRANSPORT 21
6.1.Dépannage 21
6.2. Transport 21
7.SPcifications TECHNIQUES 22
7.1.Fiche énergie 22

1. CONSIGNES DE SECURITÉ

• Lire attentivement cette notice d'utilisation dans son intégralité avant d'utiliser votre apparéil et la conserver dans un endroit accessible pour consultation ultérieure.
• Ce manuel a été préparé pour plusieurs modèles, votre apparéil peut donc ne pas disposer de certaines fonctions décrites dans ce manuel. Pour cette raison, il est important de préter une attention particulière aux illustrations lors de la lecture de cette notice d'utilisation.

1.1. AVENTISSEMENTS DE SECURITE GENÉRAUX

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants, sans surveillance.

A VERTISSEMENT : MISE EN GARDE: Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.

MISE EN GARDE : Laisser cuire des alimentés sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie. NE JAMAIS

essayer d'eteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

MISE EN GARDE: Le processus de cuisson doit être surveillé. Le processus de cuisson à court terme doit être surveillé en permanence.
MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson.
MISE EN GARDE : Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chic électrique.
- Pour les modèles dont la table de cuisson est munie d'un capot, Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
- L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé.
- Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la surface de la plaque de cuisson, au risque de rayer la surface et d'entrainer l'éclatement du verre.
- Ne pas utiliser d'appareil de nettoyage à la vapeur.
-党的建设 - Notre apparueil a été produit conformément à toutes les normes et réglementations locales et internationales en vigueur.
- Les opérations d'entretien et de réparation doivent être effectuées uniquement par des techniciens de maintenance agréés. L'installation et les travaux de réparation effectués par un technicien non agrée peuvent s'avérer dangereux. Ne pas ALTERER ni modifier les caractéristiques de l'appareil. Les

dispositifs de protections non adaptés à la table de cuisson peuvent provoquer des accidents.

• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz ou tension et fréquence électrique) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique de l'appareil.

ATTENTION: Cet apparéil sert uniquement à des fins de cuisson et est destiné uniquement à un usage domestique. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local, ou un usage commercial.

• Toutes les précautions nécessaires ont été mises en œuvre pour garantir votre sécurité. comme le verre est susceptible de se briser, le nettoyer avec soin pour éviter de le rayer. Éviter de frapper le verre avec les accessoires de cuisine.
• Vérifiez que le cordon d'alimentation n'est pas endommagé ni coincide au cours de l'installation. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Veuillez tener cet apparéil hors de la portée des enfants et des animaux domestiques.

1.2. AVENTISSEMENTS RELATIFS À L'INSTALLATION

• Ne pas utiliser l'appareil avant son installation complète.

• L'appareil doit être installé par un technicien qualifié. Le fabricant ne peut être tenu responsable de tout dommage causé en cas d'installation incorrecte par un technicien non qualifié.

• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

• Lors du déballage de l'appareil, vérifier qu'il n'a pas été endommagé au cours du transport. En cas de défaut, ne pas utiliser l'appareil et faire appel immédiatement à un technicien qualifié. Les matériaux utilisés pour l'emballage (Nylon, agrafes, polystyrene, etc.) peuvent être dangereux pour les enfants et doivent être rassemblés etrangés immédiatement.
• Protégier votre apparéil des éléments atmosphériques. Ne pas l'exposer au soleil, à la pluie, à la neige, à la poussière ou à toute humidité excessive.
• Les matériaux autour de l'appareil (meubles) doivent pouvoir supporter une température minimum de 100^ .
• La température de la surface inférieure de la table de cuisson peut augmenter pendant son fonctionnement. Installer une planche de protection sous le produit.

1.3. EN COURS D'UTILISATION

• Ne pas placer de matériaux combustibles ou inflammables dans l'appareil ou pres de l'appareil lorsqu'il est en fonctionnement.
• MISE EN GARDE : La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement.

MISE EN GARDE : Laisser cuire des alimentés sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être

dangereux et déclencher un incendie. NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

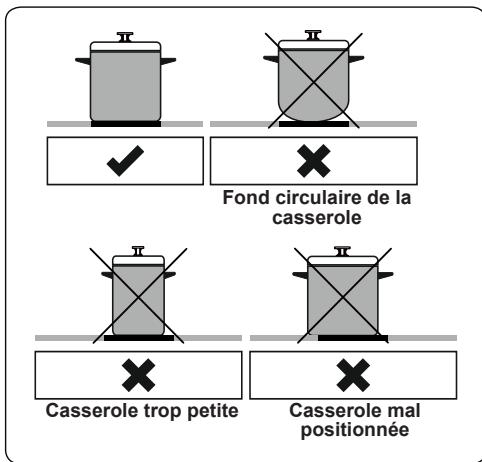

• Toujours positionner les ustensiles de cuisson au centre de la zone de cuisson et placer les poignées de façon à ce qu'elles ne puissant pas être accessibles ni touchées de façon accidentelle.
• Si l'appareil reste inutilisé pendant une période prolongée, éteindre l'interrupteur principal.
• S'assurer que les manettes de l'appareil restent toujours en position « 0 » (arrêt) lorsque l'apparéil n'est pas utilisé.
• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
• Il est recommendé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• ATTENTION: Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

1.4. NETTOYAGE ET ENTRETIEN

• Vérifier que l'alimentation électrique de l'appareil est bien coupée avant d'effectuer toute opération de nettoyage ou d'entretien.
• Ne pas-retirer les manettes pour nettoyer le

bandeau de commandes.

• Pour assurer l'efficacité et la sécurité de votre apparéil, utiliser uniquement les pieces détachées d'origine et faire appel à nos techniciens qualifiés en cas de besoin.

Déclaration CE de conformité

C E Nous déclarons que nos produits satisfont aux exigences des directives, des décisions et des réglementations européennes en vigueur.

Cet apparéil a été créé pour un usage exclusivement domestique. Toute autre utilisation (par exemple pour chauffer une piece) est inadaptée ou dangereuse.

Cette notice d'utilisation s'applique à plusieurs modèles. Il est possible qu'il existe certaines différences entre ces instructions et votre modele.

Mise au rebut de votre machine

Ce symbole sur le produit ou sur son emballage indique qu'il ne doit pas etre traité comme un simple déchet menager. Il doit etre déposé dans un point de collecte adapté pour que les équipements électriques et

électroniques soient recyclés. Lorsque ce produit est correctement mis au rebut, vous contribuez à protégger l'environnement et la santé, ce qui pourrait ne pas être le cas en cas de mise au rebut inadaptée. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, votre service de collecte de déchets ou le revendeur auprès duquel vous avez achété ce produit.

2. INSTALLATION ET PREPARATION À L'UTILISATION

AVERTISSEMENT : Cet appeareil doit et être installé par un professionnel agréé ou par un technicien qualifié,ORMÉMément aux instructions de cette et conformément aux normes stallation en vigueur.

• Toute installation incorrekte invalidate la garantie et peut entraîner des dommages ou des blessures pour lesquels le fabricant ne peut être tenu responsable.
• Avant l'installation, s'assurer que les conditions locales de la distribution (tension et fréquence de l'électricité et/ou nature du gaz et pression du gaz) et les réglages de l'appareil sont compatibles. Les conditions de réglage de cet apparéil figurent sur l'étiquette.
• Les lois, réglementations, décrets et normes en vigueur dans le pays d'installation doivent être appliqués (règes de sécurité, recyclage conformément à la réglementation, etc.).

Instructions destinées à l'installateur Instructions générales

• Àprous avoir retire dé matériaux d'emballage de l'appareil et de ses accessoires, vérifier que l'appareil n'est pas endommagé. Si l'appareil est peut-être endommagé, ne pas l'utiliser et contacter immeditatement un professionnel né agree ou un technicien qualifié.
• Vérifier qu'aucun élément ou matériel combustible ou inflammable, par exemple un rideau, de l'huile, un tissu, etc., ne se trouve à proximité immédiate.
  Le plan de travail et les meubles autour de l'appareil doivent pouvoir supporter une température supérieure à 100^

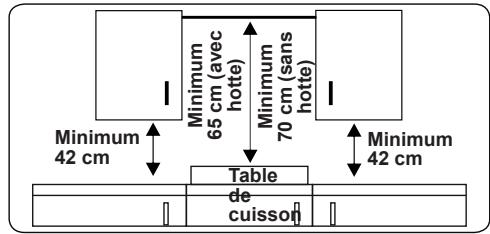

  Si une hotte ou un placard doit etre instalé au-dessus de l'appareil, la distance de sécurité entre le plan de cuisson et le placard ou la hotte doit correspondre à cetteprésentée sur la figure ci-dessous.

• Cet apparéil ne doit pas être installé directement au-dessus d'un lavevaisselle, d'un réfrigerateur, d'un congélateur, d'un lave-linge ou d'un sèche-linge.
  Si la base de l'appareil est accessible, placer une protection faite d'un matériel adapté sous la base de l'appareil, en s'assurant qu'il n'est pas possible d'acceder à la base de l'appareil.

2.1. INSTALLATION DE LA TABLE DE CUISSON

L'appareil est livré avec un kit d'installation comprenant une bande d'étanchéité adhésive, des supports et des vis de montage.

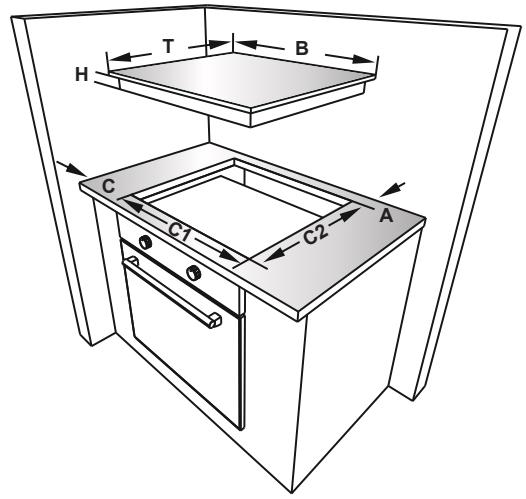

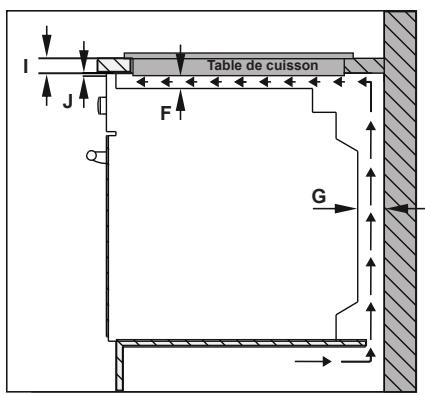

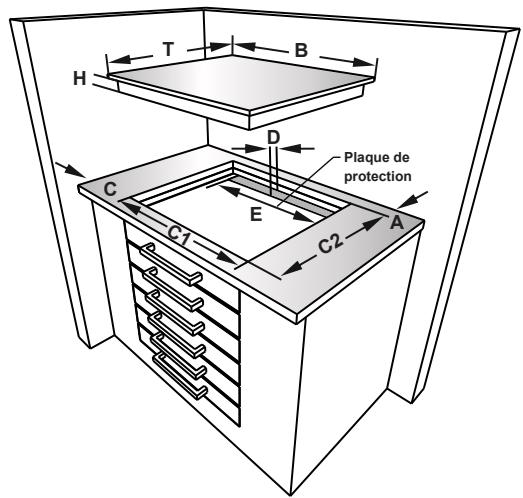

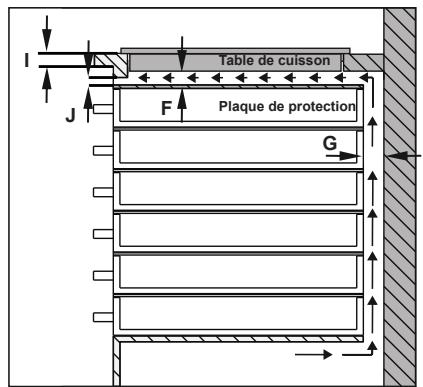

• Découper les dimensions de l'ouverture comme indiqué sur la figure. Repérer l'ouverture sur le plan de travail afin que, une fois la table de cuisson installée, les exigences suivantes soient respectées.

B (mm)	590	min. A (mm)	50
T (mm)	520	min. C (mm)	50
H (mm)	41-47.5	min. E (mm)	500
C1 (mm)	560	min. F (mm)	10
C2 (mm)	490	G (mm)	20
D (mm)	50	I (mm)	25
J (mm)	5

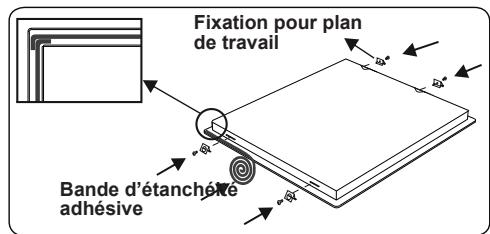

- Appliquer la bande d'étanchéité adhésive tout le long du bord inférieur du plan de cuisson. Ne pas étirer le ruban adhésif.

- Visser les 4 fixations pour plan de travail

sur les parois laterales de l'appareil.

• Insérer l'appareil dans l'ouverture.

2.2. BRANCHEMENT ÉLECTRIQUE ET SECURITE

AVERTISSEMENT:Le branchement électrique de cet apparéil doit être effectué par un professionnel né agéré ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

AVERTISSEMENT:L'APPAREIL DOIT ETRE BRANCHÉ À LA TERRE.

• Avant le branchement sur le secteur, vérifier si la tension nominale de l'appareil (marquée sur la plaque signalétique de l'appareil) correspond à la tension de l'alimentation électrique. Le cable d'alimentation électrique doit lui aussi être capable de supporter la puissance nominale de l'appareil (également mentionnée sur la plaque signalétique de l'appareil).
• Lors de l'installation, s assurer de bien utiliser des cables correctement isolés. Tout branchement incorrect risque d'endommager votre apparéil. Si le cable d'alimentation électrique est endommagé et doit être remplace, faire appel à une personne qualifiée pour effectuer cette opération.
• Ne pas utiliser d'adaptateur, de multiprise, ni de rallonge électrique.
  Le cordon d'alimentation doit etre tenu eloignede parties chaudes de l'appareil et ne doit pas etre plie ni écrase.A defaut,le cordon risque d'être endommagé et de provoquer un court-circuit.
• Si l'appareil n'est pas branché sur le secteur par une prise, installer un sectionneur multipolaire (avec un espacement des contacts d'au minimum 3 mm), conformément aux réglementations en matière de sécurité.
• Ce sectionneur à fusibles doit être facilement accessible une fois l'appareil installé.
  Vérifier que tous les branchements sont bien serrés.

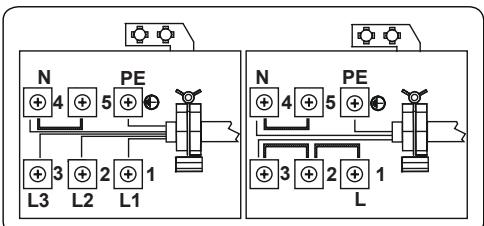

  Fixer le cable d'alimentation sur le bornier, puis refermer le couvercle.

Le branchement du boîtier de jonction est placé sur le boîtier de jonction.

Important : Les caractéristiques du produit varient et l'apparce de votre apparéil peut être différente de cette représentée sur les figures ci-dessous.

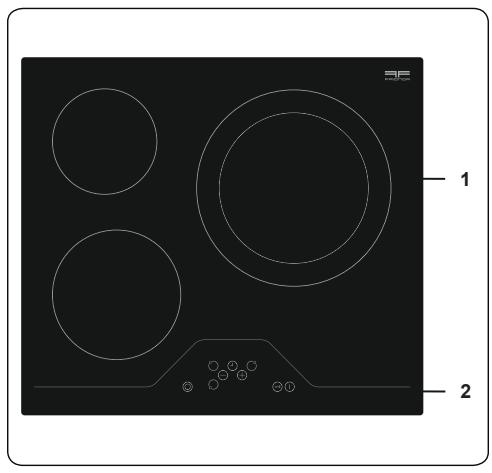

Listedescomposants

1. Foyer radiant
2. Bandeau de commande

4. UTILISATION DE L'APPAREIL

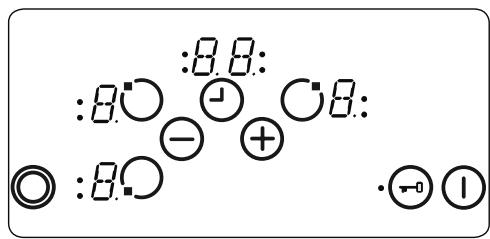

4.1.COMMANDES DE LA TABLE DE CUISSON

L'appareil est contrôle par des boutons et les opérations sont confirmées par les affichages et les signaux sonores.

1-Affichage du niveau de cuisson
2- Activer/désactiver la résistance
3-Affichage du minuteur
4-Témoins de la zone de cuisson et de la fonction Minuteur
5-Témoin de zone triple
6-Témoin de zone double
7- Sélection zone double/triple
8- Réglage de la chaleur/Réduction du minuteur
9- Activer/désactiver le minuteur
10-Augmenter niveau de cuisson/minuteur
11-Point
12-Témoin de verrouillage
13- Verrouillage
14-Marche/Arret

Description des modes
Mode Veille	Mode S	La table de cuisson est branchée sur l'alimentation électrique et tous les affichages du niveau de cuisson sont éteints ou un témoin de chaleur résiduelle est allumé.
Mode Fonctionnement	Mode B	Au moins un des affichages du niveau de cuisson affiche un réglage de chaleur entre « 0 » et « 9».
Mode Verrouillé	Mode VR	Les commandes de la table de cuisson sont verrouillées.

Mise en marche et arrêt de l'appareil

Si l'appareil est en mode Veille, il peut etre mis en mode Fonctionnement en appuyant pendant au moins 1 seconde sur le bouton Marche/Arret ① .Un signal sonore retentit pour confirmer que cette operation a reussi.

Le chiffre « 0 » apparait sur tous les affichages du niveau de cuisson et tous les points des résistances clignotent (allumés 1 seconde, eteints 1 seconde).

Si aucune opération n'est effectuee dans les 10 secondes, l'affichage des résistances s'eteint.

Si les affichages s'eteignent, la résistance passée en mode Veille.

Pour toute pression supérieure à 2 secondes sur ① (en mode Fonctionnement), l'appareil s'éteint et revient en mode S. Il est possible d'arrête à tout moment l'appareil en appuyant sur ①, même si d'autres boutons sont utilisés simultanément.

Si une résistance émet encore de la chaleur résiduelle, ceci est indiqué par « H » sur l'affichage du niveau de cuisson correspondant.

Choix d'une résistance

Si une résistance est sélectionnée avec le bouton Activer/désactiver la résistance correspondant, le point de l'affichage du niveau de cuisson clignote. Pour la résistance sélectionnée, le niveau de chaleur peut être régle de 1 à 9 en appuyant sur les boutons de réglage ou

Les boutons doivent être pressés dans les 3 secondes qui suivent le choix de la résistance, sinon le可以选择 de la résistance est effacé et le point de réglage de la chaleur disparaît. Si aucune opération n'est effectuee dans les 10 secondes, la résistance revient en mode S.

Le réglage peut toujours être modifié en appuyant sur ou sur . Les réglages possibles se situent entre 1 et 9.

Chaque opération sur les boutons ou chaque changement d'affichage est arrivagé d'un signal sonore.

Mise en marche des zones double et triple

Mise en marche de la zone double

Appuyer sur pour activer la zone double, une fois la résistance selectionnee et son niveau de chaleur regle (entre 1 et 9).
Cette operation est confirmée par un signal

sonore. Dans le même temps, le témoin de zone double s'allume. Pour désactiver la zone double, appuyer une nouvelle fois sur ©

Mise en marche de la zone triple

Comme pour la mise en marche de la zone double, la zone triple ne peut etre mise en marche que si la zone de base de la resistance est selectionnee et que son niveau de chaleur est regle entre 1 et 9. Ceci est indiqué par le point correspondant à la résistance, qui s'allume.

En cas de pression sur le signal sonore retentit et le témoin de zone double s'allume. En cas de deuxieme pression sur , un autre signal sonore retentit pour signaler la mise en marche de la zone triple. Le témoin de zone triple s'allume pour confirmer cette opération.

Appuyer à nouveau sur © pour éteindre la zone triple de la résistance. Chaque opération provoque un changement d'etat dans les zones double et triple comme suit : marche/arrêt zone double, marche zone triple, arrêt de toutes les zones étendues, marche/arrêt zone double, marche zone triple, arrêt de toutes les zones étendues, etc.

Réglage d'un niveau de cuisson avec et sans fonction Booster

Toutes les résistances sont équipées de la fonction Booster.

Si la fonction Booster est nécessaire, régler le niveau de chaleur sur 9 à l'aide du bouton uniquement. Une fois le niveau 9 atteint, appuyer sur + pour activer la fonction Booster. « A » clignote sur l'affchage, en alternance avec la valeur de réglage de la chaleur « 9 » pour indiquer que la fonction Booster est active.

Si la fonction Booster est active, la résistance fonctionne à sa puissance maximale pendant un laps de temps qui dépend du réglage de chaleur sélectionné avant l'activation de la fonction Booster.

Une fois la période Booster terminée, le niveau de chaleur est indiqué sur l'affichage du niveau de cuisson.

Il est possible de désactiver la fonction Booster en appuyant sur jusqu'à ce que le réglage « 0 » s'affiche.

Arrêt de certaines résistances

La résistance peut être éteinte de 3 manières :

Une pression simultanee sur les boutons et

Réduction du réglage de chaleur à « 0 » à l'aide de la touche
L'utilisation de la fonction de désactivation du minuteur pour la résistance correspondante.

Pression simultanée sur les boutons et

La résistance correspondante doit être sélectionnée avec le bouton Activer/ désactiver la résistance correspondant. Le point de l'affichage du niveau de cuisson clignote alors. Pour arrêté la résistance, appuyer simultanément sur et . Un signal sonore retentit et « 0 » apparait sur l'affichage du niveau de cuisson lorsque l'opération est réussie.

Si le minuteur de la résistance sélectionnée est actif, « 0 » s'affiche sur les affichages de la résistance et du minutesur et le témoin de la zone de cuisson associée et la fonction Minuteur s'arrêtent.

Si une résistance émet est encore de la chaleur résiduelle, ici est indiqué par « H » sur l'affichage du niveau de cuisson.

Réduction du réglage de chaleur à « 0 » à l'aide de la touche

La résistance peut aussi être arrêtée en amenant le réglage de chaleur sur « 0 ». Ceci provoque aussi l'arrêt du point de la résistance, du témoin de la zone de cuisson associée et de l'affichage du minuteur.

Si une résistance émet encore de la chaleur résiduelle, ici est indiqué par « H » sur l'affichage du niveau de cuisson.

Utilisation de la fonction de désactivation du minuteur pour la résistance correspondante

Une fois arrivé à zéro, le minuteur s'arrête. La résistance correspondante affiche « 0 » sur l'affichage du niveau de cuisson et l'affichage du minuteur indique « 00 ». Le tímoin de la zone de cuisson correspondante disparait.

Le témoin de sélection de zone double/ triple s'éteint lui aussi s'il était allumé.

Le signal sonore retentit aussi lorsque le minuteur s'arrête. Appuyer sur n'importe lequel des boutons pour arreter le vibreur.

Fonction Minuteur

Le minuteur assure les fonctions suivantes.

Cette commande peut contrôler simultanément jusqu'à 2 résistances et 1 minuteur de fin de cuisson (qui n'est affecté à aucune résistance).

Les minuteurs ne peuvent être utilisés qu'en mode B. Le minuteur de résistance ne peut être affecté qu'à une résistance active dont le niveau est défini entre 1 et 9. Le minuteur de fin de cuisson est independant des résistances.

Pour pouvoir utiliser les deux fonctions, la fonction Minuteur doit être activée à l'aide du bouton Activer/désactiver le minuteur

Une première pression sur après la mise en marche des résistances contrôle le minuteur de fin de cuisson (aucun témoin de zone de cuisson ne clignote, ils sont tous allumés ou éteints).

Une deuxieme pression sur affecte un minuteur à une des résistances activées. Le témoin de la zone de cuisson commence à clignoter.

Une nouvelle pression sur ① affecte le minuteur suivant dans le sens hora à la prochaine résistance active, et ainsi de suite.

Minuteur de fin de cuisson

Appuyer sur pour contrcler le minuteur de fin de cuisson, qu'une resistance soit activée ou non. Il ne peut etre selectionné que si les temoins de la zone de cuisson sont eteints ou allumés, c'est-à-dire s'ils ne clignotent pas.

L'affichage du minuteur presente « 00 » pour indiquer que le minuteur est activé. Le point de l'affichage du minuteur indique que ⊕ et ⊙ peuvent maintainant être utilisés pour régler le minuteur.

Le minuteur de fin de cuisson commence le décompte une fois qu'il est régled et ne s'arrête pas si l'appareil est arrêté ni si la fonction de verrouillage est activée.

Une fois qu'il arrive à zéro, « 00 » apparait sur l'affichage du minuteur et le signal sonore retentit. Appuyer sur n'importe quel bouton pour arrêté le signal sonore.

Minuteur de résistance

Les minuteurs de résistance ne peuvent être régles que lorsqu'une résistance est activée, c'est-à-dire dont le niveau a été réglé entre 1 et 9. Une première pression sur active le minuteur de fin de cuisson, une deuxième pression sur affecte le minuteur à une des résistances actives. Ceci est indiqué par le clignotement du témoin de la zone de cuisson correspondante. Une troisième pression sur , après le réglage du premier minuteur de résistance, active le

minuteur de la résistance active suivante dans le sens horaie. Ceci est indiqué par le clignotement du témoin de la zone de cuisson correspondante. Une pression sur et sur permet de définir une valeur de minutes pour la résistance active.

Le minuteur de la résistance qui a eté reglé en premier est indiqué par le témoin de la zone de cuisson correspondante. Les pressions suivantes sur permettent d'affector plus de minuteurs aux résistances actives. L'affichage du minuteur change 10 secondes après la première opération et affiche le prochain minuteur arrivant à expiration. Le nombre de minuteurs en cours est indiqué par le nombre de témoins de zone de cuisson allumés.

Il est possible d'afficher les valeurs du minuteur des résistances et du minuteur de fin de cuisson en appuyant sur . Un des témoins de la zone de cuisson clignote pour indiquer le minuteur affecté. Si aucun témoin de zone de cuisson ne clignote, la valeur du minuteur de fin de cuisson apparait sur l'affichage du minutesur.

Pour supprimer tous les minuteurs des résistances, placer l'appareil en mode S à l'aide de la touche ①. Cette opération n' affecte cependant pas le minuteur de fin de cuisson qui poursuit son décompte.

Pour supprimer un minuteur en mode Fonctionnement, selectionner d'abord le minuteur à l'aide du bouton Activer/désactiver le minuteur, jusqu'à ce que le minuteur souhaite apparaisse sur I'affichage du minuteur. Il peut ensuite être suprimé de 2 manières :

Réduire la valeur en appuyant sur jusqu'à ce que « 00 » apparaisse sur l'affichage du minuteur.
Appuyer simultanément sur ① et ⑦ pendant une demi-seconde jusqu'à ce que « 00 » apparaisse sur l'affichage du minuteur.

Une fois qu'un minuteur arrive à « 00», le niveau de la résistance correspondante est réglé sur « 00». La fin du minuteur de résistance et celle du minuteur de fin de cisson sont indiquées par le signal sonore qui peut être arrêté en appuyant sur n'importe lequel des boutons.

Verrouillage

La fonction de verrouillage sert à activer le mode sécurité de l'appareil et peut aussi être utilisée en mode Fonctionnement (Mode B). La fonction de verrouillage est

active lorsqué le bouton de verrouillage (c) est pressé pendant au moins 2 secondes. Cette opération est confirmée par un signal sonore et le témoin de verrouillage clignote pour confirmer le verrouillage de la résistance.

Si la résistance est verrouillée, il n'est plus possible d'arrête l'appareil avec ①, tous les autres boutons sont bloqués et il n'est plus possible de les utiliser pour effectuer des réglages. Si un autre bouton est utilisé en mode verrouillé, le signal sonore retentit et le témoin de verrouillage clignote.

Seule l'opération d'arrêt est possible via une pression sur ①. Cependant, si l'appareil est arrêté, il ne peut pas être rallumé sans le déverrouiller.

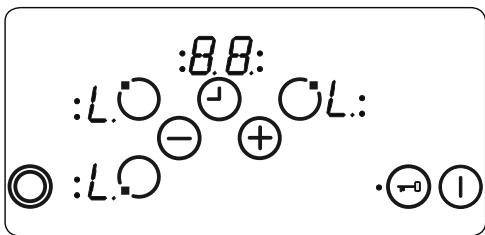

Sécurité infant

La fonction Sécurité Enfant est un processus complexe en plusieurs étapes permettant de verrouiller l'appareil. La sécurité infant (et son déverrouillage) n'est possible qu'en mode S.

Tout d'abord, appuyer sur ① jusqu'à ce que le signal sonore se déclenché. Appuyer ensuite simultanément sur ④ et ⑤ pendant au moins une demi-seconde, maispendant moins d'une seconde. Ensuite,appuyer sur ④ pour activer la sécurité infant. Les quatre affichages du niveau de ciisson indiquent « L » en guise de confirmation.

Si le minuteur de fin de cuisson est encore en cours, il continue jusqu'à atteindre « 00 » et la tonalité retentit. Àpres confirmation de la fin du minuteur, l'appareil est verrouillé. Aucun des boutons ne peut être utilisé tant que l'appareil est verrouillé. Appuyer sur ① jusqu'à ce que le signal sonore se fasse entendre pour désactiver la sécurité infant. Appuyer simultanément sur ⊙ et ⊙ pendant au moins une demi-seconde, puis appuyer sur ⊙ uniquement. « L » ne s'affiche plus, pour confirmer le déverrouillage.

Fonctions de sécurité de la zone de commandes sensitives

Les fonctions de sécurité suivantes permettent d'eviter les opérations erronées.

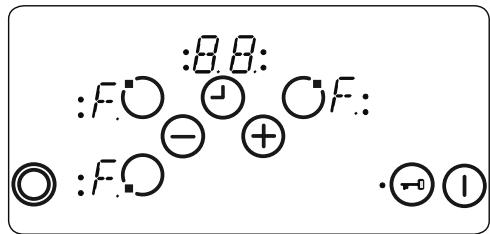

Dispositif d'arrêt de sécurité

L'appareil est équiné d'une fonction de contrôle des boutons afin d'éviter toute manipulation involontaire des boutons. En cas de pression de plus de 12 secondes sur un ou plusieurs boutons, le signal sonore retentit pendant dix minutes pour signaler un fonctionnement incorrect. Par exemple un object place sur un bouton ou un problème de capteur, etc.

L'arrêt de sécurité fait passer la table de cuisson en mode S et « F » clignote sur tous les affichages du niveau de cuisson. En l'absence de mauvaise manipulation, les signaux visuels et sonores s'arrêtent.

En cas de chaleur résiduelle, « H » s'affiche sur tous les autres affichages du niveau de cuisson.

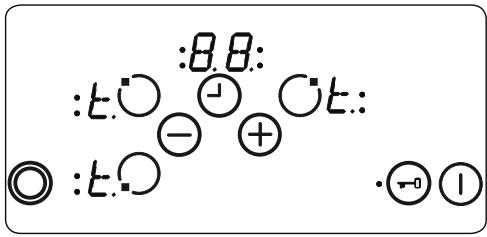

Arrêt en cas de dépassement de température

Les commandes se trouvant très pres de la résistance du milieu à l'avant de la table de cuisson, il peut arriver qu'un ustensile mal positionné ne soit pas détecté par le dispositif d'arrêt de sécurité et fasse monter la table de cuisson à une température très élevée. La manipulation des boutons et le contact de la surface en verre peuvent donc s'avérer dangereux.

Pour éviter d'endommager les commandes de la table de cuisson, la température est surveillée en permanence et la table de

cuisson s'arrête automatiquement en cas de surchauffe.

Ceci est indiqué par la lecture « t » sur l'affichage du niveau de cuisson, jusqu'à ce que la température diminue.

Une fois que la température a baisse, « t » disparaît de l'affichage du niveau de cuisson et les commandes de la table de cuisson repassent en mode S. L'utilisateur peut alors réactiver l'appareil en appuyant sur ①.

Limitation du temps de fonctionnement

Le temps de fonctionnement des commandes de la table de cuisson est limite. Si le reglage de chaleur d'une resistance n'a pas ete modifie pendant un certain temps, la resistance s'arrete automatiquement. 0 s'affiche pendant 10 secondes, mais il peut rester une certaine quantite de chaleur residuelle. La limite de temps de fonctionnement depend du reglage de chaleur selectionne.

Une fois la résistance automatiquement arrêtée, comme décrit plus haut, il est possible d'utiliser la résistance et la durée maximale d'utilisation de ce réglage de chaleur s'applique.

Fonctions de chaleur résiduelle

Après la cuisson, une certaine quantité de chaleur resté accumulatingée dans la surface vitrocéramique. Il s'agit de la chaleur résiduelle. L'appareil peut calculer de façon approximative la température de la surface en verre. Si la température calculée est supérieure à +60 °C, ceci est indiqué sur l'affichage du niveau de cuisson correspondant tant que la température calculée reste supérieure à +60 °C, même une fois l'appareil arrêté.

Le témoin de chaleur résiduelle est celui dont la priorité est la plus basse. Il est remplaced par n'importe laquelle des autres valeurs affichées et pendant l'arrêt de sécurité et l'affchage d'un code d'erreur. Lorsque l'alimentation électrique de la table de cuisson est rétablie après une

interruption, le témoin de chaleur résiduelle clignote. Si la température résiduelle d'une résistance dépasse +60 °C avant l'interruption de l'alimentation, l'affichage clignote tout pendant que le niveau de chaleur résiduelle reste au-dessus de ce niveau ou jusqu'à ce que la résistance soit sélectionnée pour une autre opération.

Astuces et conseils

Important:Lorsque les foyers radiants sont utilisés dans les niveaux les plus elevés, il est possible que les zones chaudes s'allument et s'éteignent. Ceci est dû à un système de sécurité qui empêche la vitre de surchauffer. Ceci est normal à haute température et n'endommage pas la table de cuisson et ne rallongne que très peu les temps de cuisson.

A AVENTISSEMENT :

Ne jamais utiliser la table de cuisson sans placer d'ustensiles sur la zone de cuisson.

Utiliser uniquement des cassetoles à fond plat avec une base épaisse.
Vérifier que le dessous des ustensiles est bien sec avant de les placer sur la table de cuisson.
Lorsque la zone de cuisson fonctionne, il est important de vérifier que l'ustensile est bien centré sur la zone.
- Afin d'économiser de l'énergie, ne pas utiliser d'ustensiles dont le diamètre est différent de celui du foyer électrique utilisé.

• Ne pas utiliser de cassetoles dont la base est rugueuse, car elles peuvent endommager la surface vitrocérément.
  Si possible, tous jours utiliser un couvercle sur les ustensiles pour éviter toute perte de chaleur.
• En cours d'utilisation, la température des surfaces accessibles peut être élevée. Tenir les enfants et les animaux à l'écart de la table de cuisson pendant son'utilisation et jusqu'à ce qu'elle ait entiement refroidi après'utilisation.
• En cas de fissure sur le plan de cuisson, l'eteindre immédiatement et le faire replacer par un technicien agéré.

5. NETTOYAGE ET ENTRETIEN

Nettoyage

AVERTISSEMENT:Éteignez

l'appareil et laisses-les refroidir avant de le nettoyer.

Instructions generales

• Vérifiez que les matériaux de nettoyage sont appropriés et recommends par le fabricant avant de les utiliser sur votre apparéil.
  Utilisez des crèmes nettoyantes ou des nettoyants liquides exempts de particules. N'utilise pas de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de boucles en fil métallique dures ou d'objets rugieux, car ils peuvent endommager la surface de la cuisinière.

N'utilise pas de nettoyants contenant des particules, car ils peuvent érafler le verre, ainsi que les pièces émaillées ou peintes de votre apparéil.
- En cas de déversement de liquide, nettoyez immédiatement pour éviter d'endommager les pièces.
N'utilisez pas de nettoyants à vapeur pour nettoyer l'appareil.

Nettoyage du verre ceramique

Le verre céramique peut porter des ustensiles lourds mais peut se casser s'il est heurté par des objets contendants.

AVERTISSEMENT : Plaque de cuisson en céramique - si la surface est fissurée, pour éviter tout risque crocuation, éteignez l'appareil et actez le service de maintenance.

Utilisez des crèmes de nettoyage ou nettoyants liquides pour nettoyer le verre céramique, puis rincez et sechez soigneusement à l'aide d'un tissu sec.
N'utilisez pas de matérielles de nettoyage destinés à l'acier, car ils peuvent endommager le verre.
- Les alimentés sucrés déversés doivent être nettoyés immédiatement après le refroidissement du verre.
La poussiere sur la surface doit etre nettoyee a l'aide d'un tissu humide.
- Tout changement de couleur du verre céramique n'attecte pas la structure ou la durabilité de la céramique et ne résultat pas d'un changement de matériel.

Les changements de couleur du verre céramique peuvent avoir plusieurs raisons :

1. Les alimentés déversés n'ont pas été nettoyés sur la surface.
2. L'utilisation de plats non recommendés sur la table de cuisson, ce qui érode la surface.
3. L'utilisation de matériel aux de nettoyage non recommends.

Nettoyage des pieces en acier inoxydable (le cas échéant)

• Nettoyez les pieces en acier inoxydable de votre(AP)appareil de façon régulière.
• Essuyez les pieces en acier inoxydable à l'aide d'un tissu doux trempe dans de

l'eau savonneuse. Ensuite, séchez-les soigneusement à l'aide d'un tissu sec.

Évitez de laver les pieces en acier inoxydable lorsqu'elles sont encore chaudes, à la suite de la cuisson.
Ne laïsez pas de vinaigre, café, lait, sel, eau, jus de citron ou de tomate sur les pieces en acier inoxydable pendant de longs moments.

Si le problème persististe sur votre apparéil après avoir suivi ces étapes de dépannage de base, contacter un professionnel agréé ou un technicien qualifié.

Problème	Cause possible	Solution
L'afficheur de la table de cuisson est éteint. La table de cuisson ou les zones de cuisson ne peuvent pas être allumées.	Il n'y a pas d'alimentation électrique.	Vérifier le fusible se rapportant à l'appareil dans le boîtier de fusibles.Vérifier que l'alimentation électrique n'est pas coupée en essayant d'allumer d'autres apparéils électriques.
La table de cuisson s'était lorsqu'elle est en cours d'utilisation et la lecture « F » clignote sur chaque affichage.	Les commandes sont humides ou un objet est posé dessus.	Sécher les commandes ou夕阳er l'objet.
La table de cuisson s'était lorsqu'elle est en cours d'utilisation.	L'une des zones de cuisson est restée allumée pendant trop longtemps.	Pour pouvoir la réutiliser, pallumer la zone de cuisson.
Les commandes de la table de cuisson ne fonctionnent pas et la LED de sécurité enfant est allumée.	La sécurité enfant est activée.	Déactiver la sécurité enfant.

6.2. TRANSPORT

S'il est nécessaire de transporter le produit, le placer dans son emballage d'origine et son carton d'origine. Respecter les indications de transport sur l'emballage. À l'aide de ruban adhésif, fixer les éléments mobiles au produit afin d'éviter tout dommage pendant le transport.

En l'absence de l'emballage d'origine, préparer un carton permettant de protégger l'appareil (notamment au niveau des surfaces externes) des risques extérieurs.

7. SPECIFICATIONS TECHNIQUES

7.1. FICHE ÉNERGIE

Marque		Électricité
Modèle		TVS635
Type de plaque de cuisson		Électrique
Nombre de zones de cuisson		3
Technologie de chauffage - zone de cuisson 1		Radiant
Taille - zone de cuisson 1	cm	Ø 14,5
Consommation énergétique - zone de cuisson 1	Wh/kg	192,0
Technologie de chauffage - zone de cuisson 2		Radiant
Taille - zone de cuisson 2	cm	Ø 18,0
Consommation énergétique - zone de cuisson 2	Wh/kg	192,0
Technologie de chauffage - zone de cuisson 3		Radiant
Taille - zone de cuisson 3	cm	Ø 29,0
Consommation énergétique - zone de cuisson 3	Wh/kg	191,0
Consommation énergétique de la plaque de cuisson	Wh/kg	191,7
Cette plaque de cuisson est conforme à la norme EN 60350-2
Conseils en matière d'économie d'énergieTable de cuisson- Utilisiez des ustensiles de cuisine à fond plat.- Utilisiez des ustensiles de cuisine de taille appropriée.- Utilisiez des ustensiles de cuisine avec couvercle.- Réduisez la quantité de liquides ou de graisse.- Lorsque le liquide commence à bouillir, réduisez le réglage.

Cet apparéil, ses accessoires et cordons se recyclant

REPRISE

LIVRAISON

A DEPOSER EN MAGASIE

A DEPOSER

EN DECHETERIE

Points de collecte sur www.quelfairedemesdechets.fr Privégielez la réparation ou le don de cette apparcel et

FR

LE TRI

+FACILE

NOTICE
