MODE D'EMPLOI TVS64 FRIONOR

FR Table de cuisson/Notice d'utilisation
EN Hob / User Manual

TVS64

Merci d'avoir besoine ce produit.

Cette notice d'utilisation contient des informations et des consignes de sécurité importantes concernant l'utilisation et l'entretien de votre apparéil. Lire attentivement cette notice d'utilisation avant d'utiliser votre apparéil et la conserver pour consultation ultérieure.

Icône	Type	Signification
	AVERTISSEMENT	Risque de blessures graves ou danger de mort
	RISQUE D'ÉLECTROCUTION	Risque d'électrocution
	INCENDIE	Avertissement: Risque d'accendie / matières inflammables
	MISE EN GARDE	Risque de blessures ou de dommages matériels
	IMPORTANT / REMARQUE	Utilisation correcte de l'appareil

TABLE DES MATIÈRES

1.CONSIGNES DE SECURITE 4
1.1.Avertissements de sécurité generaux 4
1.2.Avertissements relatifs à l'installation 6
1.3.En cours d'utilisation 7
1.4.Nettoyage et entretien 8
2.INSTALLATION ET PREPARATION A L'UTILISATION 10
2.1. Installation de la table de cuisson 10
2.2. Branchement electrique et sécurité 12
3.CARACTERISTIQUES DU PRODUIT 13
4 UTILISATION DE L'APPAREIL 14
4.1. Commandes de la plaque de cuisson 14
5.NETTOYAGE ET ENTRETIEN 19
6.DEPANNAGE ET TRANSPORT 20
6.1.Dépannage 20
6.2. Transport 20
7.SPcifications TECHNIQUES 21
7.1.Fiche énergie 21

1. CONSIGNES DE SECURITÉ

• Lire attentivement cette notice d'utilisation dans son intégralité avant d'utiliser votre apparéil et la conserver dans un endroit accessible pour consultation ultérieure.
• Ce manuel a été préparé pour plusieurs modèles, votre apparéil peut donc ne pas disposer de certaines fonctions décrites dans ce manuel. Pour cette raison, il est important de préter une attention particulière aux illustrations lors de la lecture de cette notice d'utilisation.

1.1. AVENTISSEMENTS DE SECURITE GENÉRAUX

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants, sans surveillance.

A VERTISSEMENT : MISE EN GARDE: Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.

MISE EN GARDE : Laisser cuire des alimentés sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie. NE JAMAIS

essayer d'eteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

MISE EN GARDE: Le processus de cuisson doit être surveillé. Le processus de cuisson à court terme doit être surveillé en permanence.
MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson.
MISE EN GARDE : Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocoléctrique.
- Pour les modèles dont la table de cuisson est munie d'un capot, Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
- L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé.
- Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la surface de la plaque de cuisson, au risque de rayer la surface et d'entrainer l'éclatement du verre.
- Ne pas utiliser d'appareil de nettoyage à la vapeur.
-党的建设 - Notre apparueil a été produit conformément à toutes les normes et réglementations locales et internationales en vigueur.
- Les opérations d'entretien et de réparation doivent être effectuées uniquement par des techniciens de maintenance agréés. L'installation et les travaux de réparation effectués par un technician non agrée peuvent s'avérer dangereux. Ne pas ALTERER ni modifier les caractéristiques de l'appareil. Les

dispositifs de protections non adaptés à la table de cuisson peuvent provoquer des accidents.

• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz ou tension et fréquence électrique) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique de l'appareil.

ATTENTION: Cet apparéil sert uniquement à des fins de cuisson et est destiné uniquement à un usage domestique. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local, ou un usage commercial.

• Toutes les précautions nécessaires ont été mises en œuvre pour garantir votre sécurité. comme le verre est susceptible de se briser, le nettoyer avec soin pour éviter de le rayer. Éviter de frapper le verre avec les accessoires de cuisine.
• Vérifiez que le cordon d'alimentation n'est pas endommagé ni coincide au cours de l'installation. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Veuillez tener cet apparéil hors de la portée des enfants et des animaux domestiques.

1.2. AVENTISSEMENTS RELATIFS À L'INSTALLATION

• Ne pas utiliser l'appareil avant son installation complète.

• L'appareil doit être installé par un technicien qualifié. Le fabricant ne peut être tenu responsable de tout dommage causé en cas d'installation incorrecte par un technicien non qualifié.

• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

• Lors du déballage de l'appareil, vérifier qu'il n'a pas été endommagé au cours du transport. En cas de défaut, ne pas utiliser l'appareil et faire appel immédiatement à un technicien qualifié. Les matériaux utilisés pour l'emballage (Nylon, agrafes, polystyrene, etc.) peuvent être dangereux pour les enfants et doivent être rassemblés etrangés immédiatement.
• Protégier votre apparéil des éléments atmosphériques. Ne pas l'exposer au soleil, à la pluie, à la neige, à la poussière ou à toute humidité excessive.
• Les matériaux autour de l'appareil (meubles) doivent pouvoir supporter une température minimum de 100^ .
• La température de la surface inférieure de la table de cuisson peut augmenter pendant son fonctionnement. Installer une planche de protection sous le produit.

1.3. EN COURS D'UTILISATION

• Ne pas placer de matériaux combustibles ou inflammables dans l'appareil ou pres de l'appareil lorsqu'il est en fonctionnement.
• MISE EN GARDE : La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement.

MISE EN GARDE : Laisser cuire des alimentés sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être

dangereux et déclencher un incendie. NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

• Toujours positionner les ustensiles de cuisson au centre de la zone de cuisson et placer les poignées de façon à ce qu'elles ne puissant pas être accessibles ni touchées de façon accidentelle.
• Si l'appareil reste inutilisé pendant une période prolongée, éteindre l'interrupteur principal.
• S'assurer que les manettes de l'appareil restent toujours en position « 0 » (arrêt) lorsque l'apparéil n'est pas utilisé.
• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
• Il est recommendé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• ATTENTION: Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

1.4. NETTOYAGE ET ENTRETIEN

• Vérifier que l'alimentation électrique de l'appareil est bien coupée avant d'effectuer toute opération de nettoyage ou d'entretien.
• Ne pas-retirer les manettes pour nettoyer le

bandeau de commandes.

• Pour assurer l'efficacité et la sécurité de votre apparéil, utiliser uniquement les pieces détachées d'origine et faire appel à nos techniciens qualifiés en cas de besoin.

Déclaration CE de conformité

C E Nous déclarons que nos produits satisfont aux exigences des directives, des décisions et des réglementations européennes en vigueur.

Cet apparéil a été créé pour un usage exclusivement domestique. Toute autre utilisation (par exemple pour chauffer une piece) est inadaptée ou dangereuse.

Cette notice d'utilisation s'applique à plusieurs modèles. Il est possible qu'il existe certaines différences entre ces instructions et votre modele.

Mise au rebut de votre machine

Ce symbole sur le produit ou sur son emballage indique qu'il ne doit pas etre traité comme un simple déchet menager. Il doit etre déposé dans un point de collecte adapté pour que les équipements électriques et

électroniques soient recyclés. Lorsque ce produit est correctement mis au rebut, vous contribuez à protégger l'environnement et la santé, ce qui pourrait ne pas être le cas en cas de mise au rebut inadaptée. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, votre service de collecte de déchets ou le revendeur auprès duquel vous avez acheté ce produit.

2. INSTALLATION ET PREPARATION À L'UTILISATION

AVERTISSEMENT : Cet appeareil doit et être installé par un professionnel agréé ou par un technicien qualifié,ORMÉMément aux instructions de cette et conformément aux normes stallation en vigueur.

• Toute installation incorrekte invalidate la garantie et peut entraîner des dommages ou des blessures pour lesquels le fabricant ne peut être tenu responsable.
• Avant l'installation, s'assurer que les conditions locales de la distribution (tension et fréquence de l'électricité et/ou nature du gaz et pression du gaz) et les réglages de l'appareil sont compatibles. Les conditions de réglage de cet apparéil figurent sur l'étiquette.
• Les lois, réglementations, décrets et normes en vigueur dans le pays d'installation doivent être appliqués (règes de sécurité, recyclage conformément à la réglementation, etc.).

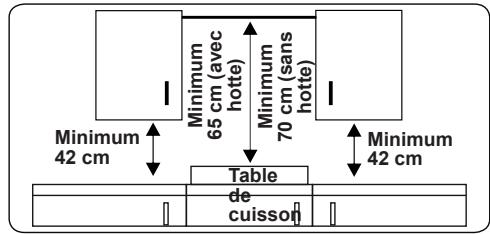

Instructions destinées à l'installateur Instructions générales

• Àprous avoir retire dé matériaux d'emballage de l'appareil et de ses accessoires, vérifier que l'appareil n'est pas endommagé. Si l'appareil est peut-être endommagé, ne pas l'utiliser et contacter immidiatement un professionnel né agree ou un technicien qualifié.
• Vérifier qu'aucun élément ou matériel combustible ou inflammable, par exemple un rideau, de l'huile, un tissu, etc., ne se trouve à proximité immédiate.
  Le plan de travail et les meubles autour de l'appareil doivent pouvoir supporter une température supérieure à 100^
  Si une hotte ou un placard doit etre instalé au-dessus de l'appareil, la distance de sécurité entre le plan de cuisson et le placard ou la hotte doit correspondre à cetteprésentée sur la figure ci-dessous.

• Cet apparéil ne doit pas être installé directement au-dessus d'un lavevaisselle, d'un réfrigerateur, d'un congélateur, d'un lave-linge ou d'un sèche-linge.
  Si la base de l'appareil est accessible, placer une protection faite d'un matériel adapté sous la base de l'appareil, en s'assurant qu'il n'est pas possible d'acceder à la base de l'appareil.

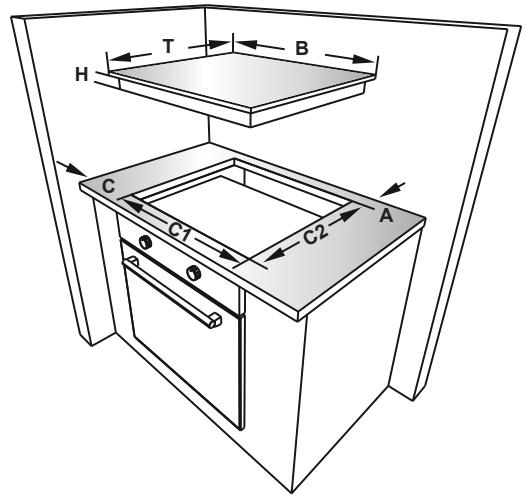

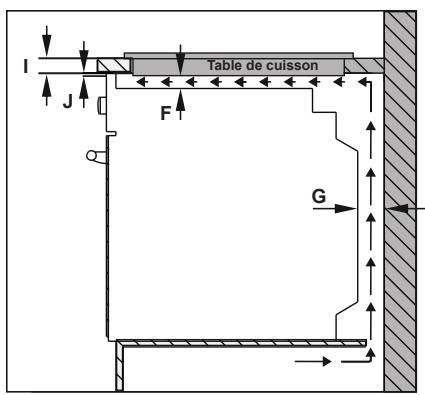

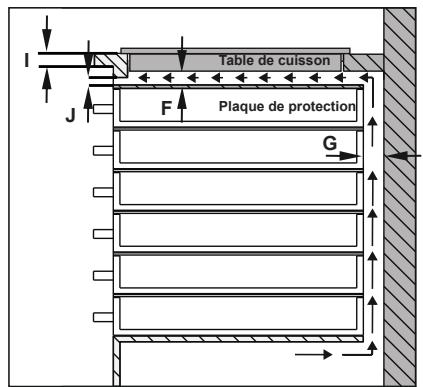

2.1. INSTALLATION DE LA TABLE DE CUISSON

L'appareil est livré avec un kit d'installation comprenant une bande d'étanchéité adhésive, des supports et des vis de montage.

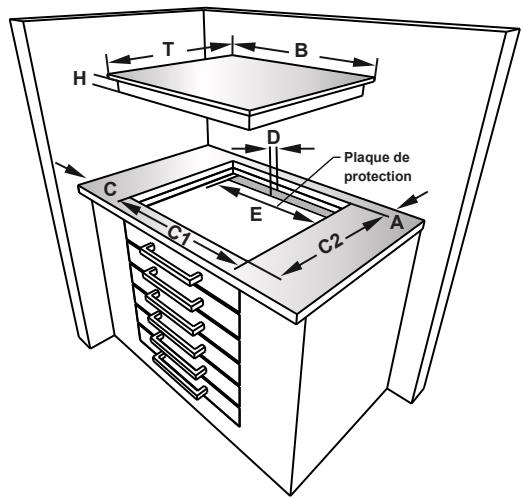

• Découper les dimensions de l'ouverture comme indiqué sur la figure. Repérer l'ouverture sur le plan de travail afin que, une fois la table de cuisson installée, les exigences suivantes soient respectées.

B (mm)	590	min. A (mm)	50
T (mm)	520	min. C (mm)	50
H (mm)	41-47.5	min. E (mm)	500
C1 (mm)	560	min. F (mm)	10
C2 (mm)	490	G (mm)	20
D (mm)	50	I (mm)	25
J (mm)	5

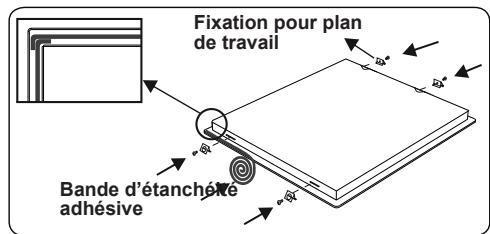

• Appliquer la bande d'étanchéité adhésive tout le long du bord inférieur du plan de cuisson. Ne pas étirer le ruban adhésif.

• Visser les 4 fixations pour plan de travail

sur les parois laterales de l'appareil.

• Insérer l'appareil dans l'ouverture.

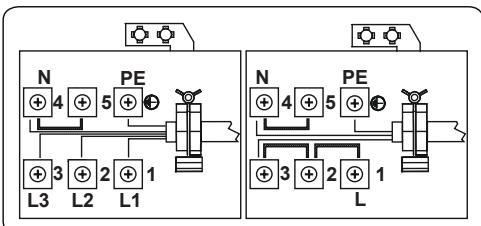

2.2. BRANCHEMENT ÉLECTRIQUE ET SECURITE

AVERTISSEMENT:Le branchement électrique de cet apparéil doit être effectué par un professionnel né agéré ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

AVERTISSEMENT:L'APPAREIL DOIT ETRE BRANCHÉ À LA TERRE.

• Avant le branchement sur le secteur, vérifier si la tension nominale de l'appareil (marquée sur la plaque signalétique de l'appareil) correspond à la tension de l'alimentation électrique. Le cable d'alimentation électrique doit lui aussi être capable de supporter la puissance nominale de l'appareil (également mentionnée sur la plaque signalétique de l'appareil).
• Lors de l'installation, s'assurer de bien utiliser des cables correctement isolés. Tout branchement incorrect risque d'endommager votre apparéil. Si le cable d'alimentation électrique est endommagé et doit être remplace, faire appel à une personne qualifiée pour effectuer cette opération.
• Ne pas utiliser d'adaptateur, de multiprise, ni de rallonge électrique.
  Le cordon d'alimentation doit etre tenu eloignede parties chaudes de l'appareil et ne doit pas etre plie ni écrase.A defaut,le cordon risque d'être endommagé et de provoquer un court-circuit.
• Si l'appareil n'est pas branché sur le secteur par une prise, installer un sectionneur multipolaire (avec un espacement des contacts d'au minimum 3 mm), conformément aux réglementations en matière de sécurité.
• Ce sectionneur à fusibles doit être facilement accessible une fois l'appareil installé.
  Vérifier que tous les branchements sont bien serrés.
  Fixer le cable d'alimentation sur le bornier, puis refermer le couvercle.

Le branchement du boîtier de jonction est placé sur le boîtier de jonction.

Important : Les caractéristiques du produit varient et l'apparace de votre apparéil peut être différente de cette représentée sur les figures ci-dessous.

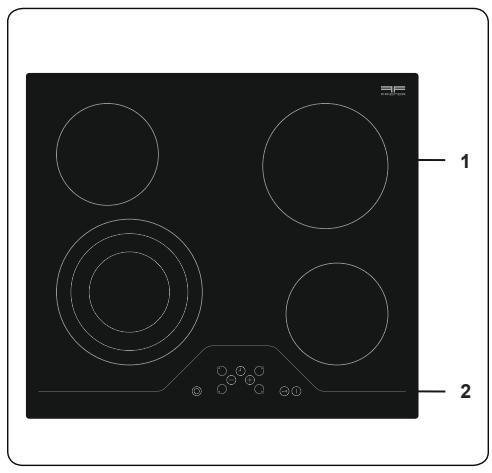

Listedescomposants

1. Foyer radiant
2. Bandeau de commande

4. UTILISATION DE L'APPAREIL

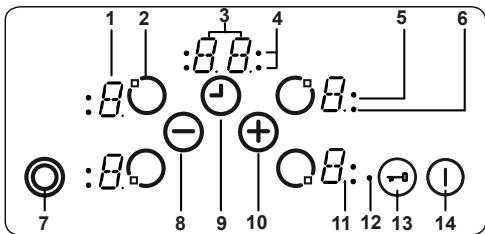

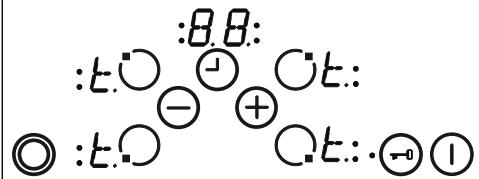

4.1.COMMANDES DE LA PLAQUE DE CUISSON

La plaque de cuisson est contrôle en appuyant sur le bouton approprié. Chaque pression de bouton est suivie d'un signal sonore.

1-Afficheur du foyer
2- Activation/désactivation de foyer
3 - Afficheur de la minuterie
4 - Indicateurs de zone de cuisson de la fonction de minuterie
5 - Indicateur de triple zone
6 - Indicateur de double zone
7 - Sélection de double/triple zone
8 - Diminution du réglage de chaleur / de la minuterie
9 - Activation/désactivation de la minuterie
10 - Augmentation du réglage de température / de la minuterie
11 - Point decimal
12 - Symbole de verrouillage des touches
13 - Verrouillage des touches
14 - Marche/Arrêt

DESCRIPTIONS DES MODES
Mode veille	Mode S	Les commandes de la plaque de cuisson sont sous tension et tous les afficheurs des foyers sont étentiés ou levoyant de chaleur résiduelle est actif.
Mode de fonctionnement	Mode B	Au moins un des afficheurs de foyer indiquenéglage de chaleur entre 0 et 9.
Mode verwouillage	Mode VR	Les commandes de la plaque de cuisson sont verwrouillées.

Activer et désactiver l'appareil

Si l'appareil est en mode de veille, il est placé en mode de fonctionnement en appuyant sur la touche Marche/Arrêt ① pendant au moins une seconde. Un signal sonore indique le succès de l'opération.

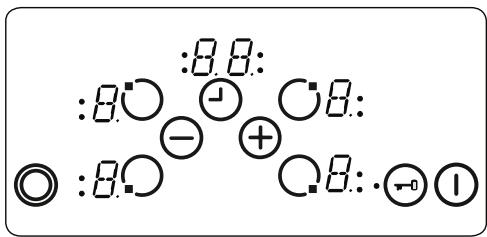

Tous les foyers affichent 0 et les points decimaux

des foyers clignotent (allumé 1 sec, éteint 1 sec).

Si aucune opération n'est détectée pendant 10 secondes, les afficheurs de tous les foyers s'eteignent.

Si les afficheurs sont eteints, la plaque passen en mode de veille.

Si la touche ① est pressée pendant plus de 2 secs (en mode de fonctionnement), l'appareil s'est int et passe a nouveau en mode S.

L'appareil peut etre eteint en appuyant sur 1 a tout moment,meme si d'autres touches sont enforcées simultanement.

Si un foyer présente de la chaleur résiduelle, cela sera indiqué dans l'afficheur de chaleur du foyer correspondant.

Sélection de foyer

Si un foyer simple est utilisé avec la touche Activation/désactivation de foyer correspondante, le point decimal de l'afficheur du foyer clignote. Pour le foyer selectionné, vous pouvez régler le niveau de chaleur entre 1 et 9 en appuyant sur les touches de réglage de chaleur ou

Les touches doivent être enforcées dans les 3 sec, la sélection de foyer étant autrement effacée et le point de réglage de chaleur disparaisant (point décimal). Si aucune action supplémentaire n'est dédictée sous 10 secs, le foyer repasse en mode S.

Le réglage de chaleur peut toujours être modifié en appuyant sur ou . Les valeurs disponibles sont comprises entre 1 et 9.

Chaque utilisation des touches ou chaque modification des afficheurs est arrivagnée d'un signal sonore.

Activation des fonctions double et triple zone Activation de la fonction double zone

L'activation de la fonction double zone est effectuee en selectionnant le foyer desirede en appuyant sur L'action est confirmee par un signal sonore. Au meme moment, le voyant de double zone correspondant s'allume. En appuyant sur la touche une seconde fois, le statut de la double zone change : il passage de double zone activée a desactivée et ainsi de suite.

La zone d'extension ne peut être activée que si un niveau de 1 à 9 est régle sur la zone de base du foyer.

Allumage de la triple zone

Une double ou triple zone ne peut etre allumee que si la zone de base d'un foyer est reglee entre 1 et 9 et que le foyer est selectionné (le point etant allumé pour l'indiquer).

Si vous appuyez sur , le signal sonore s'active et levoyant de double zone s'allume. Si vous appuyez a nouveau sur , un autre signal sonore sa fait entendre et le foyer triple s'allume. Le voyant de zone triple s'allume et la zone triple commence aCHAuffer.

Appuyez à nouveau sur pour désactiver la triple zone du foyer. Chaque opération cause un changement de statut des zones double/triple de cette manière (zone double marche, zone triple marche, toutes les zones étendues arrêt, double zone marche, triple zone marche, double zone marche, etc.)

Réglage du niveau de chaleur avec et sans booster de chaleur

Tous les foyers sont équipés de la fonction de booster de chaleur.

Si le booster de chaleur est actif, le foyer fonctionnera à pleine puissance durant la période de booster de chaleur, celle-ci dépendant du réglage de chaleur sélectionné. Ceci est indiqué par un A clignotant, alternant avec la valeur de chaleur régée (par ex. 0,5 sec A puis 0,5 sec 9) dans l'afficheur du foyer. Une fois la période de booster de chaleur terminée, uniquement le réglage de chaleur sera affchéé.

Si le booster de chaleur doit être utilisé pour un foyer, le niveau de chaleur 9 doit être sélectionné en appuyant sur à partir du niveau 0. ÀpRES avoir régèle la chaleur sur le niveau 9, A alternera avec 9 sur l'afficheur. Cela indique que le niveau 9 et le booster de chaleur sont maintainant actifs. Le booster de chauffage peut être désactivé en appuyant sur jusqu'à ce que le réglage de chaleur 0 s'affiche.

Si le boost de chaleur est nécessaire, il peut être activé en appuyant sur ① . Si le paramètre de chaleur est reglé au niveau 9. Dans l'afficheur de chaleur, A/9 clignote.

Mise à l'arrêt des foyer individuels

Un foyer peut être éteint de 3 manières différentes :

Utilisation simultanée des touches et
- Réduction du réglage de chaleur sur 0 en appuyant sur la touche
Utilisation de la fonction d'arrêt du minuteur pour le foyer correspondant

Utilisation simultanée des touches et

Le foyer correspondant doit être choisi avec la

touche Activer/Désactiver le point decimal de I'afficheur du foyer clignote. Pour eteindre le foyer, et doivent etre enfoncées au même moment. Un signal sonore s'active et 0 apparait dans I'afficheur de réglage de la chaleur.

Si la minuterie est active pour le foyer selec-tionné, 0 apparait dans l'afficheur de foyer et l'indicateur de zone de cuisson. La fonction de minuterie et l'afficheur de la minuterie s'étei-gnent.

S'il existe de la chaleur résiduelle pour le foyer restant, celle-ci sera indiquée par un H s'affchant au niveau du réglage de chaleur.

Réduction du réglage de chaleur sur '0' en appuyant sur la touche

Le foyer peut aussi être éteint en réduisant le réglage de température associé sur 0. Lorsque l'afficheur du foyer indique 0, le point décimal associé du foyer s'eteindra aussi.

Lorsqu'un foyer actif est eteint,nonseulement 0 apparait dans l'afficheur du foyer,mais la fonction de la minuterie d'indicateur de zone de cuisson et I'afficheur de la minuterie s'eteignent.

S'il existe de la chaleur résiduelle pour le foyer restant, celle-ci sera indiquée par un 'H' statique s'affichant au niveau du réglage de chaleur.

Utilisation de la fonction d'arrêt du minuteur pour le foyer correspondant

Après avoir compté jusqu'à zéro, la minuterie s'arrête. Le foyer correspondant affiche '0' sur son afficheur et l'afficheur de la minuterie indique 00. L'indicateur de zone de cuisson correspondant disparait.

Un indicateur assigné de selection de double ou triple zone disparait aussi, le cas échéant.

De plus, le signal sonore retentit lorsque la minu-terie s'arrête. Appuyez sur n'importequel bouton pour désactiver la minuterie.

Fonction minuterie

La minuterie aporte les fonctions suivantes :

Les commandes peuvent contrôrler toutes les minutes associées aux foyer et une minute de rappel (associée àaucun foyer) simultanément.

Toutes les minuteries peuvent uniquement etre utilisées dans le mode B. Une minuterie de foyer peut uniquement etre assignee a un foyer actif, à un niveau entre 1 et 9. La minuterie de rappel n'est assignee a aucun foyer.

Pour utiliser les deux fonctions, la fonction de minutesie doit etre activée en utilisant la touche Activer/Desactiver de la minutesie (一)

En touchant pour la première fois après l'activation des foyers, vous pouvez controller la minuterie de rappel (pas d'indicateur de zone

de cuisson clignotant, ils sont tous allumés ou teints).

En appuyant une deuxième fois sur ,vous attribuerez une minuterie à l'un des foyers actifs. L'indicateur de zone de cuisson clignote.

En touchant à nouveau, vous attribuez la miniterie suivante, dans le sens des aiguilles d'une montre, au foyer actif suivant. Et ainsi de suite...

Minuterie derappei

Qu'un foyer soit activé ou non, le minuteur peut être utilisé en appuyant sur '00' s'affiche et indique que le minutesur est actif. Le point dans l'afficheur de la minuteserie indique que et peuventment maintainer être utilisés pour régler la valeur de la minuteserie.

La minuterie de rappel est selectionnée lorsque tous les indicateurs de zone de cuisson sont allumés ou eteints (pas d'indicateur de zone de cuisson clignotant).

La valeur de minuterie peut être régée avec ① et . Le rappel de minuterie commence son décompte une fois qu'il a été régé.

Le rappel de minuterie ne peut pas etre arrete en eteignant l'appareil ou en activant la fonction de verrouillage des touches, le compte a rebours continuera.

Après avoir atteint 00 sur la minuterie, le signal sonore retentit. Pour arrêté le signal sonore, appuyez sur n'importe qu'elle touche.

Minuterie de foyer

Les minutes de foyer peuvent être régées pour les foyers actifs (le niveau de foyer doit être entre 1 et 9).

La première pression sur active la minuterie.
Après avoir touché une deuxième fois, la minuterie est assignée au foyer activé. Cela est indiqué par le clignotement de l'indicateur de zone de cuisson correspondant.

Touchez à nouveau ① après avoir activé la miniterie du premier foyer pour activer la miniterie de foyer suivante dans le sens des aiguilles d'une montre. Le foyer assigné est toujours indiqué par un indicateur de zone de cuisson clignotant.

En appuyant sur et , vous pourrait régler la valeur de la minutesie du foyer.

La minuterie du foyer qui a eté réglee en premier est indiquée par l'indicateur de zone de cuisson éclairé.

En touchant à nouveau, d'autres minuteries peuvent être assignées à d'autres foyer actifs.

10 secondes après la derniere opération, l'afficheur de la minuterie passé à la minuterie se terminant la première. Le foyer assigné à cette

minuterie est indiqué par l'indicateur de zone de cuisson clignotant. Le nombre de minuteries qui s'excutent est indiqué par le nombre d'indicateurs de zone de cuisson qui sont éclairés.

En appuyant sur ,you pouvez afficher les valeurs des minuteries de foyer et de rappel. Le foyer assigné est always indiqued par l'indicateur de zone de cuisson clignotant. Si aucun indicateur de zone de cuisson ne clignote, le temps de la miniterie de rappel est indiqued sur l'afficheur de la miniterie a deux chiffres.

Toutes les minuteries de foyer peuvent etre effacées en faisant passer l'appareil en mode S en utilisant ① .Le rappel de minuteur ne sera pas efface, il continuera son décompte.

Pour effacer une minuterie en mode de fonctionnement, vous doivent dans un premier temps seLECTIONner la minuterie en appuyant sur la touche Activation/Désactivation de minuterie jusqu'à ce qu'elle soit affichee. La valeur peut être effacée de deux manières :

En la diminuant en appuyant sur jusqu'à ce que 00 apparaisse dans l'afficheur de la minuterie.
En appuyant sur et simultanement pendant 0,5 sec, jusqu'à ce que 00 s'affiche sur l'afficheur de la minutesie.

Une fois qu'une minuterie atteint 00, le niveau du foyer correspondant est regle sur 0. La fin d'une minuterie de foyer ou du rappel est indiquée par un signal sonore. Vous pouvez l'arrêter en appuyant sur n'importe quelette touche.

Verrouillage des touches

La fonction de verrouillage des touches est utilisée pour régler le mode sans échec sur l'appareil pendant le fonctionnement. Il ne sera pas possible d'effectuer des réglages en appuyant sur les touches (par exemple les réglages de chaleur). Il n'est possible que demettre l'appareil à l'arrêt.

La fonction de verrouillage devient active si la touche de verrouillage des touches est enforcée pendant au moins 2 secondes. Cette opération déclenché un bruit de buzzer. Àpres une opération réussie, le voyant de verrouillage des touches clignote et le foyer est verrouillé.

Le foyer ne peut etre verrouillé qu'en mode de fonctionnement (Mode B).

Si le foyer est verrouillé, seule la touche ① peut être utilisée. Toutes les autres touches sont verrouillées. Si vous appuyez sur une autre touche en mode bloqué, le signal sonore retentit et l'indicateur de verrouillage des touches clignote. Il est uniquement possible d'éteindre l'appareil avec ①. Cependant, si vous avez étéint

l'appareil, vous ne pourrez pas le redémarrer à nouveau sans le déverrouiller.

Après avoir appuyé sur pendant 2 s, l'indicateur de verrouillage des touches disparait. Les commandes de la plaque de cuisson sont alors débloquées et peuvent être utilisées normalement.

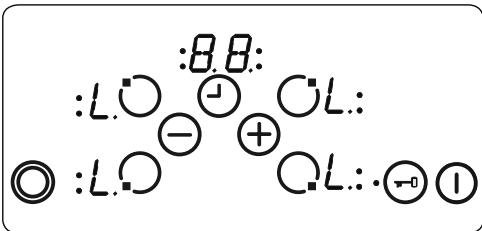

Sécurité infant

La fonction Sécurité infant est conçue pour verrouiller l'appareil en utilisant un processus compliqué à étapes multiples. Les fonctions de verrouillage Sécurité infant et déverrouillage ne sont disponibles qu'en mode S.

Il faut d'abord appuyer sur la touche ① jusqu'à ce que le signal sonore émette un bip, puis sur les touches ① et ② doivent être enforcées simultanément pendant au moins 0,5 seconde, mais pas plus d'une seconde. Ensuite, il est possible de verrouiller l'appareil en appuyant sur ④ . Tous les afficheurs de foyer affichent L comme confirmation.

Si la miniterie est en route, elle continuera jusqu'à ce que 00 soit atteint et jusqu'au déclenchement de la miniterie. Àpres confirmation de la fin de miniterie, l'appareil est complètement verrouillé. Aucune des touches ne peut être utilisée lorsque l'appareil est verrouillé.

La sécurité enfant peut être désactivée de la même manière qu'elle est activée. Appuyez sur la touche ① jusqu'à ce que le signal sonore émette un bip, puis sur les touches ⊙ et ⊙ doivent être enforcées simultanément pendant au moins 0,5 seconde, avant d'appuyer sur ⊙ Pour confirmer le succès du déverrouillage, L ne sera plus affché.

Fonctions de sécurité des commandes tactiles

Les fonctions de sécurité sont disponibles pour éviter toute utilisation involontaire des commandes.

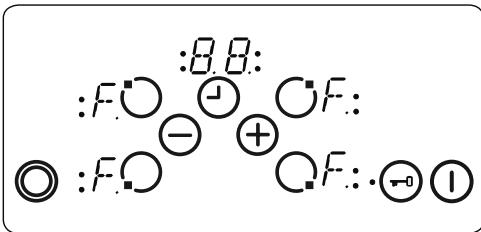

Blocage de sécurité par détecteur

Pour empêcher l'appareil de détecter une opération par accident, la surveillance des touches est incluse. Dans le cas où vous appuyez sur une ou plusieurs touches pendant plus de 12 secondes, un signal sonore se fait entendre pour indiquer une opération incorrecte (pot ou autre objecte place sur une touche, defaillance de capteur, etc.) et l'appareil s'éteint.

L'arrêt de sécurité provoque l'entrée de la plaque de cuisson en mode S. Un F clignotera dans tous les afficheurs de foyer.

Si de la chaleur résiduelle est presente, elle sera affichée dans tous les autres afficheurs de foyer.

Les commandes de plaque de cuisson passeront alors en mode S. Au même moment, un signal sonore retentit. Le signal s'arrête après 10 minutes.

Si aucune opération erronée n'est détectee, les signaux visuels et sonores disparaisent.

Arrêt pour température trop élevée

Comme les commandes sont très proches du foyer, au milieu de l'avant de la table de cuisson, il peut arriver qu'une casserole mal placée ne soit pas détectée par le dispositif de sécurité du capteur (ne couvrant pas un bouton) et chauffe la table de cuisson à une température très élevée, ce qui rend le verre et les boutons dangereux au toucher.

Pour éviter d'endommager l'unité de commande de la table de cuisson, les commandes surveillent constamment la température et s'éteignent en cas de surchauffe.

Cela est indiqué par la dette sur l'afficheur du foyer jusqu'à ce que la température diminue.

Une fois que la température a baisse, le t de l'afficheur du foyer s'efface et l'unité de commande de la table de cuisson repasse en mode S. Cela signifie que l'utilisateur peut réactiver l'appareil en appuyant sur ①.

Limitations de la durée de fonctionnement

L'unité de contrôle de la plaque de cuisson permet de limiter la durée de fonctionnement. Si le réglage de chaleur pour un foyer n'a pas été changé pendant un certain temps, le foyer s'éteindra automatiquement (pendant 10 s, un 0 s'affiche. Une certaine chaleur résiduelle peut être presente). La limite de la durée de fonctionnement dépend du réglage de chaleur sélectionné.

Si une minuterie était associée au foyer, 00 apparaitra sur l'afficheur de la minuterie pendant 10 secs. La minuterie s'était après cela.

Après l'arrêt automatique d'un foyer, comme décrit ci-dessus, le foyer peut être utilisé et la durée de fonctionnement maximale pour ce réglage de chaleur est appliquée.

Fonctions de chaleur résiduelle

Après tous les processus de cuisson, de la chaleur stockée dans le matériel vitrocérément, appelée chaleur résiduelle, est présente. L'appareil peut calculer approximativement la température du verre. Si la température calculée est supérieure à +60 °C, cela sera indiqué sur l'afficheur du foyer correspondant. Une fois le foyer ou le contrôle de la plaque de cuisson dé-sactivé, l'afficheur de chaleur résiduelle s'affiche tant que la température calculée du foyer est > +60 °C.

L'indicateur de chaleur résiduelle à la priorité la plus BASSE et est remplaced par toutes les autres valeurs d'affichage et pendant les arrêts de sécurité et l'affichage des codes d'erreur. Lorsque la table de cuisson est remise sous tension après une coupure de courant, l'indicateur de chaleur résiduelle clignote. Si un foyer avait une chaleur résiduelle supérieure à +60 °C avant la coupure de courant, l'afficheur clignote tant que la chaleur résiduelle subsiste ou jusqu'à ce que l'appareil soit sélectionné pour une autre opération de cuisson.

Astuces et conseils

Important: Lorsque les foyers en ceramique fonctionnent à des températures plus élevées, vous pouvez voir les zones chauffées s'allumer et s'éteindre. Cela est d'à un dispositif de sécurité qui empêche le verre de surchauffer. Il est tout à fait normal d'allumer et d'éteindre l'appareil lors de la cuisson à haute température, sans endommager la table de cuisson et sans retarder le temps de cuisson.

AVENTISSEMENT :

• N'utilisez jamais la plaque de cuisson sans poèles sur la zone de cuisson.
  Utilisez uniquement des casseroles plates et avec une base suffisamment épaisse.
  Assurez-vous que le fond de la poèle est sec avant de placer cette dernière sur la plaque de cuisson.
• Pendant le fonctionnement de la zone de cuisson, il est important de veiller à ce que la casserole soit correctement centré au-dessus de la zone.
• Afin d'économiser de l'énergie, n'utilise jamais une casserole d'un diamètre différent de celui de la plaque chauffante utilisée.

Base de casserole circulaire

Petit diamètre de casserole
Fond de casserole qui n'est pas posé

• N'utilisez pas de casseroles à fond rugueux, car elles risquent de rayer la surface en vitrocéramique.
• Si possible, placez toujours des couvercles sur les casseroles.
  La température des parties accessibles peut être élevé lorsqu'elappareil fonctionne. Te nez les enfants et les animaux à l'écart de la table de cuisson pendant le fonctionnement

et jusqu'à ce qu'elle ait complètement refroidi après le fonctionnement.

Si vous remarque une fissure sur la table de cuisson, vous nevez l'eteindre immédiatement et la faire replacer par un personnel de service agréé.

5. NETTOYAGE ET ENTRETIEN

Nettoyage

AVERTISSEMENT: Éteignez

l'appareil et laissez-le refroidir avant de le nettoyer.

Instructions generales

• Vérifiez que les matériaux de nettoyage sont appropriés et recommends par le fabricant avant de les utiliser sur votre apparéil.

Utilisez des crèmes nettoyantes ou des nettoyants liquides exempts de particules. N'utilise pas de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de boucles en fil métallique dures ou d'objets rugieux, car ils peuvent endommager la surface de la cuisineiraire.

N'utilisez pas de nettoyants contenant des particules, car ils peuvent érafler le verre, ainsi que ciées émailées ou peintes de leur areil.

• En cas de déversement de liquide, nettoyez immédiatement pour éviter d'endommager les pieces.

N'utilisez pas de nettoyants à vapeur pour nettoyer l'appareil.

Nettoyage du verre ceramique

Le verre céramique peut porter des ustensiles lourds mais peut se casser s'il est heures par des objets contendants.

AVERTISSEMENT : Plaque decuisson en ceramique - si la surface

est fissurée, pour éviter tout risque d'électrocution, éteignez l'appareil et contactez le service de maintenance.

Utilisez des crèmes de nettoyage ou nettoyants liquides pour nettoyer le verre céramique, puis rincez et sechez soigneusement à l'aide d'un tissu sec.

N'utilisez pas de matérielles de nettoyage destinés à l'acier, car ils peuvent endommager le verre.

• Les alimentés sucrés déversés doivent être nettoyés immédiatement après le refroidissement du verre.
  La poussiere sur la surface doit etre nettoyee a l'aide d'un tissu humide.
• Tout changement de couleur du verre céramique n'attecte pas la structure ou la durabilité de la céramique et ne résultat pas d'un changement de matériel.

Les changements de couleur du verre céramique peuvent avoir plusieurs raisons :

1. Les alimentés déversés n'ont pas été nettoyés sur la surface.
2. L'utilisation de plats non commandés sur la table de cuisson, ce qui érode la surface.
3. L'utilisation de matériel aux de nettoyage non recommends.

Nettoyage des pieces en acier inoxydable (le cas échéant)

• Nettoyez les pieces en acier inoxydable de votre(AP)appareil de façon régulière.
• Essuyez les pieces en acier inoxydable à l'aide d'un tissu doux trempe dans de l'eau savonneuse. Ensuite, séchez-les soigneusement à l'aide d'un tissu sec.
  Évitez de laver les pieces en acier inoxydable lorsqu'elles sont encore chaudes, à la suite de la cuisson.
  Ne laisses pas de vinaigre, café, lait, sel, eau, jus de citron ou de tomate sur les pieces en acier inoxydable pendant de longs moments.

Si le problème persististe sur votre apparéil après avoir suivi ces étapes de dépannage de base, contacter un professionnel agréé ou un technicien qualifié.

Problème	Cause possible	Solution
L'afficheur de la table de cuisson est éteint. La table de cuisson ou les zones de cuisson ne peuvent pas être allumées.	Il n'y a pas d'alimentation électrique.	Vérifier le fusible se rapportant à l'apparéil dans le boîtier de fusibles.Vérifier que l'alimentation électrique n'est pas coupée en essayant d'allumer d'autres apparéils électriques.
La table de cuisson s'était lorsqu'elle est en cours d'utilisation et la lecture « F » clignote sur chaque affichage.	Les commandes sont humides ou un objet est posé dessus.	Sécher les commandes ou夕阳er l'objet.
La table de cuisson s'était lorsqu'elle est en cours d'utilisation.	L'une des zones de cuisson est restée allumée pendant trop longtemps.	Pour pouvoir la réutiliser, pallumer la zone de cuisson.
Les commandes de la table de cuisson ne fonctionnent pas et la LED de sécurité enfant est allumée.	La sécurité enfant est activée.	Déactiver la sécurité enfant.

6.2. TRANSPORT

S'il est nécessaire de transporter le produit, le placer dans son emballage d'origine et son carton d'origine. Respecter les indications de transport sur l'emballage. À l'aide de ruban adhésif, fixer les éléments mobiles au produit afin d'éviter tout dommage pendant le transport.

En l'absence de l'emballage d'origine, préparer un carton permettant de protégger l'appareil (notamment au niveau des surfaces externes) des risques extérieurs.

7. SPECIFICATIONS TECHNIQUES

7.1. FICHE ÉNERGIE

Marque		ÉLECTrique
Modèle		4
Type de plaque de cuisson		Radiant
Nombre de zones de cuisson		0 14,5
Technologie de chauffage - zone de cuisson 1		192,0
Taille - zone de cuisson 1	cm	0 14,5
Consommation énergétique - zone de cuisson 1	Wh/kg	192,0
Technologie de chauffage - zone de cuisson 2		Radiant
Taille - zone de cuisson 2	cm	0 14,5
Consommation énergétique - zone de cuisson 2	Wh/kg	192,0
Technologie de chauffage - zone de cuisson 3		Radiant
Taille - zone de cuisson 3	cm	0 21,0
Consommation énergétique - zone de cuisson 3	Wh/kg	190,0
Technologie de chauffage - zone de cuisson 4		Radiant
Taille - zone de cuisson 4	cm	0 18,0
Consommation énergétique - zone de cuisson 4	Wh/kg	192,0
Consommation énergétique de la plaque de cuisson	Wh/kg	191,5
Cette plaque de cuisson est conforme à la norme EN 60350-2
Conseils en matière d'économie d'énergieTable de cuisson- Utilisez des ustensiles de cuisine à fond plat.- Utilisez des ustensiles de cuisine de taille appropriée.- Utilisez des ustensiles de cuisine avec couvercle.- Réduisez la quantité de liquides ou de graisse.- Lorsque le liquide commence à bouillir, réduisez le réglage.

Cet apparéil, ses accessoires et cordons se recyclant

REPRISE

LIVRAISON

A DEPOSER EN MAGASIE

Ä DEPOSER

EN DECHETERIE

12/12

Points de collecte sur www.quelfairedemesdechets.fr Privégielez la réparation ou le don de cette apparcel et

FR

LE TRI

+FACILE

NOTICE
