| Type de produit | Poêle à bois |
| Marque | JUSTUS |
| Modèle | Usedom 5 W+ 2.0 |
| Dimensions (acier) - Hauteur / Largeur / Profondeur | 1085 / 435 / 373 mm |
| Dimensions (pierre) - Hauteur / Largeur / Profondeur | 1110 / 492 / 373 mm |
| Poids (acier) | 107 kg |
| Poids (pierre) | 113 kg |
| Puissance nominale (bois) | 5,5 kW |
| Puissance nominale (briquettes de lignite) | 5,0 kW |
| Classe énergétique | A+ |
| Indice d'efficacité énergétique (EEI) | 107 |
| Rendement | ≥ 80,0 % |
| Taille maximale des bûches | 25 cm |
| Combustibles autorisés | Bûches de bois, briquettes de lignite |
| Raccordement | Par le haut ou par l'arrière |
| Système de chauffe | Convection naturelle avec bloc d'accumulation W+ |
| Matériau du corps | Acier soudé |
| Habillage intérieur du foyer | Plaques de vermiculite |
| Vitre | Vitrocéramique résistante jusqu'à 800°C |
| Distances de sécurité (mur arrière / latéral) | 200 mm / 200 mm |
| Distance de sécurité (devant) | 800 mm |
| Protection du sol (devant la porte) | 500 mm |
| Nettoyage | Vitre avec produit spécifique, surfaces peintes avec chiffon sec, foyer et conduits annuellement |
| Pièces de rechange | Utiliser exclusivement des pièces d'origine JUSTUS |
| Garantie | 2 ans (hors pièces d'usure) |
FOIRE AUX QUESTIONS - USEDOM W+ 2.0 JUSTUS
Questions des utilisateurs sur USEDOM W+ 2.0 JUSTUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle à bois au format PDF gratuitement ! Retrouvez votre notice USEDOM W+ 2.0 - JUSTUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil USEDOM W+ 2.0 de la marque JUSTUS.
MODE D'EMPLOI USEDOM W+ 2.0 JUSTUS
Manuel d'installation et d'utilisation pour poêle à bois
Usedom 5 W+ 2.0

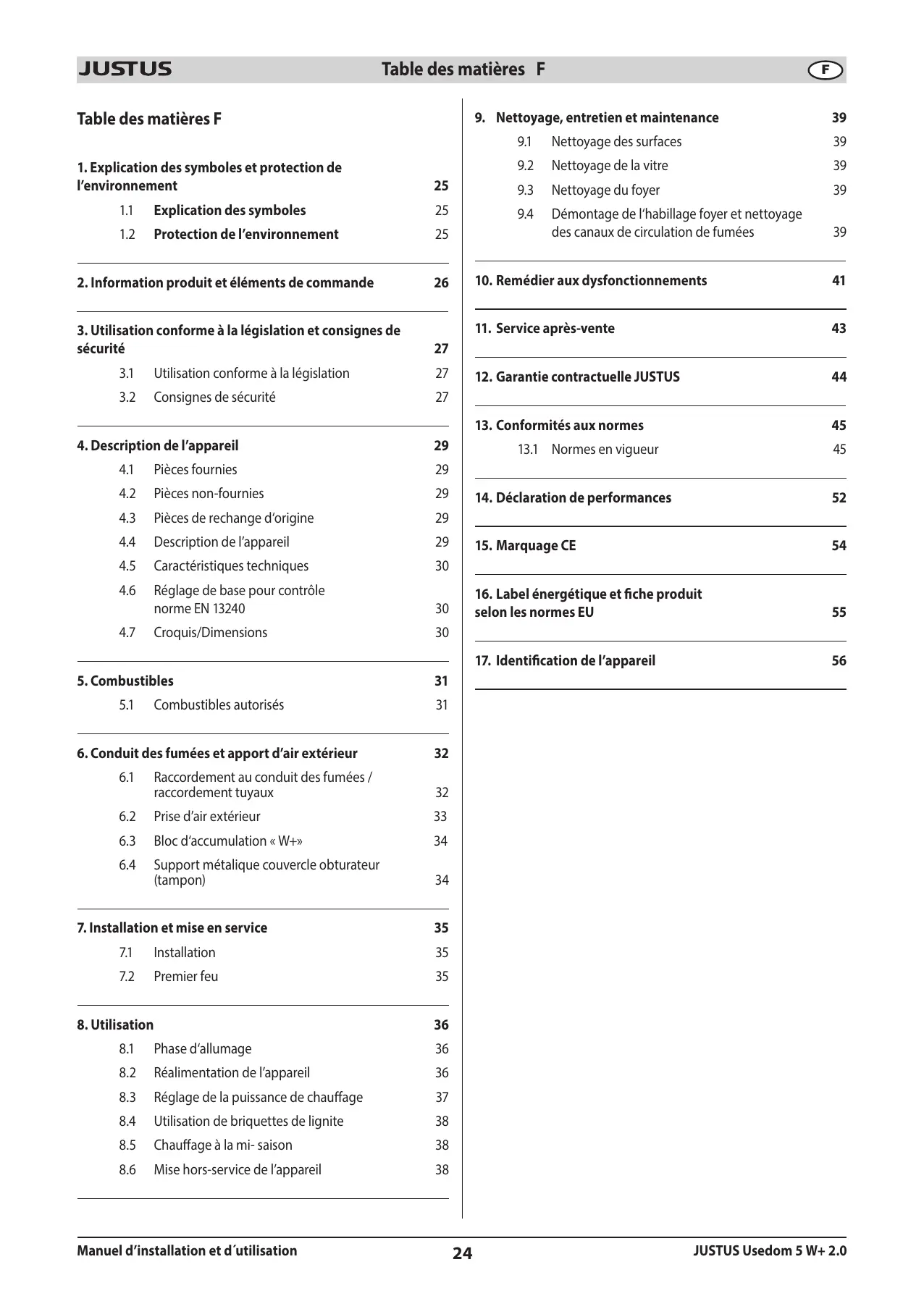

1. Explication des symboles et protection de l'environnement 25
1.1 Explication des symboles 25 1.2 Protection de l'environnement 25
3. Utilisation conforme à la législation et consignes de sécurité 27
3.1 Utilisation conforme à la législation 27 3.2 Consignes de sécurité 27
4. Description de l'appareil 29
4.1 Pièces fournies 29 4.2 Pièces non fournies 29 4.3 Pièces de rechange d'origine 29 4.4 Description de l'appareil 29 4.5 Caractéristiques techniques 30 4.6 Réglage de base pour contrôle norme EN 13240 30 4.7 Croquis/Dimensions 30
5. Combustibles 31
5.1 Combustibles autorisés 31
6. Conduit des fumées et apport d'air extérieur 32
6.1 Raccordement au conduit des fumées / raccordement tuyaux 32 6.2 Prise d'air extérieur 33 6.3 Bloc d'accumulation « W+ » 34 6.4 Support métallique couvercle obturateur (tampon) 34
7. Installation et mise en service 35
7.1 Installation 35 7.2Premier feu 35
8. Utilisation 36
8.1 Phase d'allumage 36 8.2 Réalimentation de l'appareil 36 8.3 Réglage de la puissance de chauffage 37 8.4 Utilisation de briquettes de lignite 38 8.5 Chauffage à la mi-saison 38 8.6 Mise hors-service de l'appareil 38
9. Nettoyage, entretien et maintenance 39
9.1 Nettoyage des surfaces 39 9.2 Nettoyage de la vitre 39 9.3 Nettoyage du foyer 39 9.4 Démontage de l'habillage foyer et nettoyage des canaux de circulation de fumées 39
13. Conformités aux normes 45
13.1 Normes en vigueur 45
Mises en garde
Les mises en garde sont signalisées dans le texte par un triangle de signalisation. De plus, des mentions d'advertissement caractérisent la nature et la gravité des conséquences en cas de non-respect de ces mises en garde.
Vous trouverez dans ce document les mentions d'advertissement suivantes :
- RECOMMANDATION signale le risque de dégâts matériels.
- PRUDENCE signale le risque d'accident corporel léger voire moyen.
- AVENTISSEMENT signale le risque d'accident corporel grave voire mortel. DANGER signale l'existence d'accident corporel grave voire mortel.
Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre.
Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.
Informations importantes
| Symbole | Signification |
| ► | Étape à suivre |
| → | Renvoi à autres passages dans le document |
| ● | Énumération/Enregistrement dans la liste |
| - | Énumération/Enregistrement dans la liste (2ème niveau) |
Élimination des emballages
L'emballage protège l'appareil contre des eventuels dégats durant le transport. Les matériaux utilisés ont été choisis en fonction de critères écologiques et sont facilement recyclables.
Les éléments en bois de cet emballage sont en bois de conifère non traité et bien sec.
Ils sont ainsi parfaitement utilisables comme bois d'allumage. Prenez donc la peine de les couper à la taille qui vous convient pour pouvoir ensuite les brûler.
La réinsertion des autres éléments de l'emballage, tels que bandes adhésives, sacs PE, etc..., dans le circuit des matériaux réutilisables économise les matières premières et réduit le volume des déchets à éliminer.
En général, votre revendeur vous reprendra les divers éléments de l'emballage.
Si vous vous en débarrasssez vous-même, veuillez vous renseigner sur l'adresse de la déchetterie la plus proche de votre domicile!
2. Information produit / éléments de commande

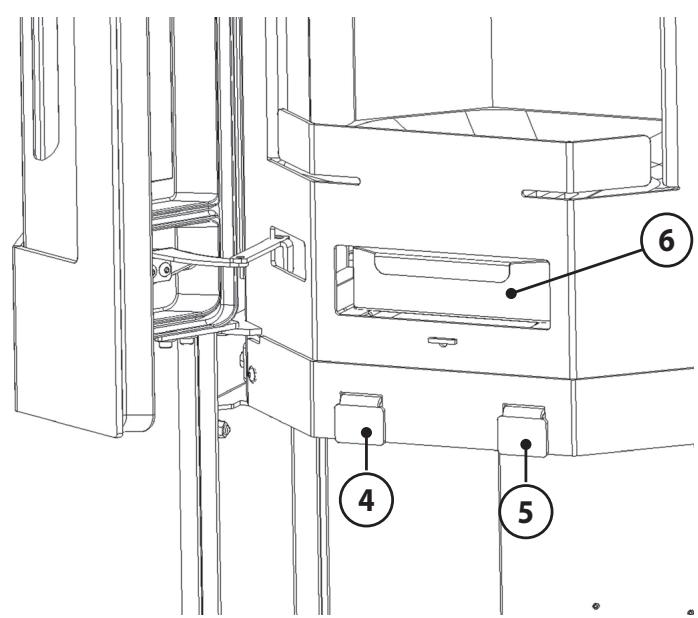

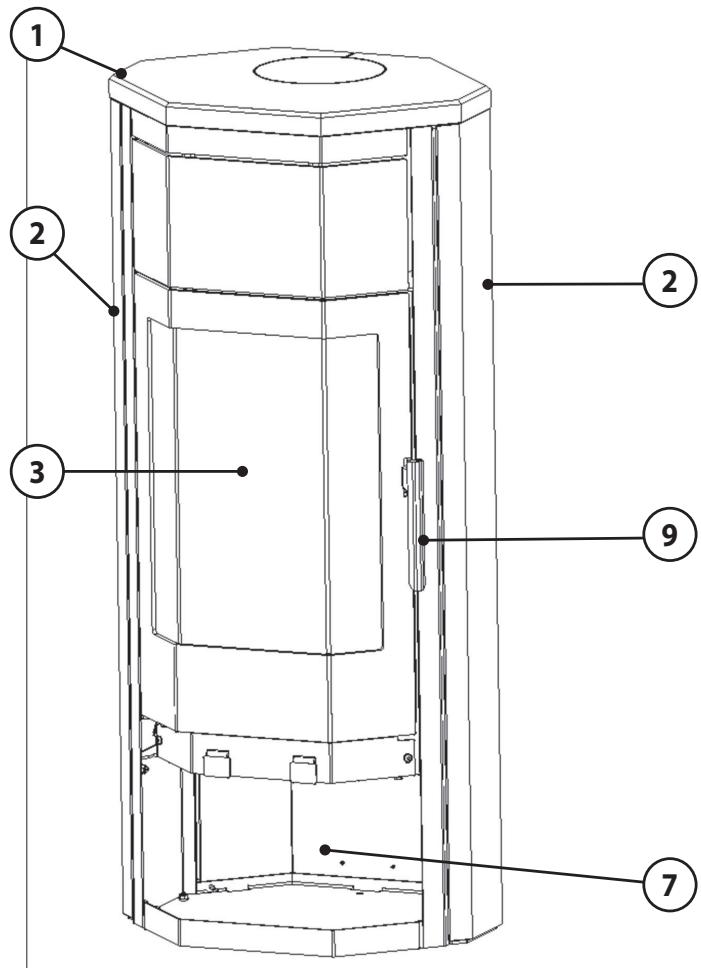

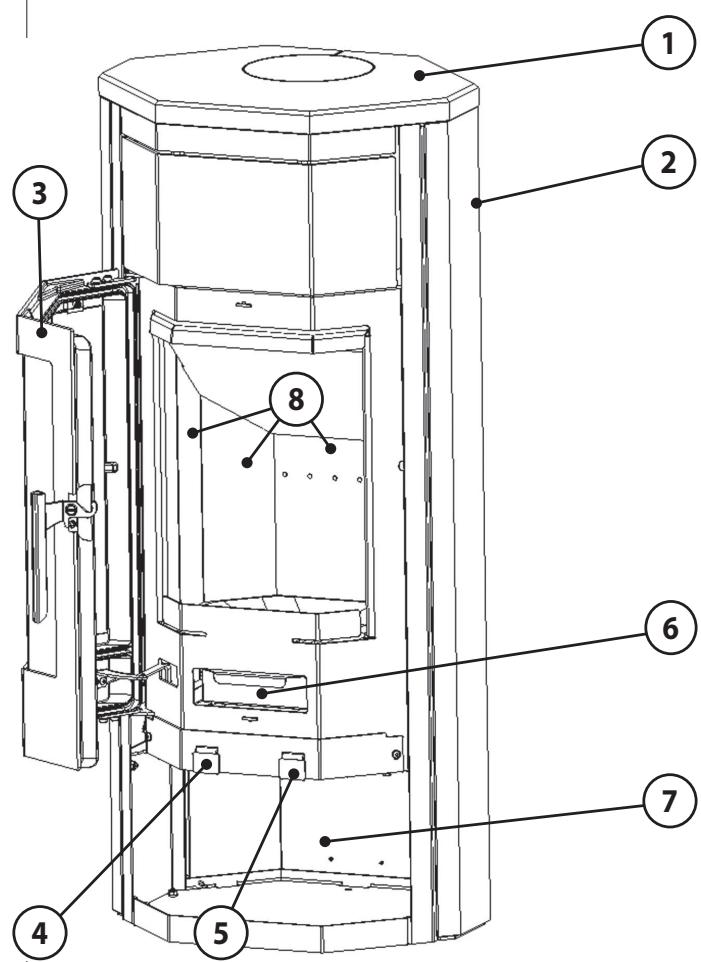

1 Plaque supérieure 2 Habillage latéral 3 Porte ouverture foyer 4 Tirette de réglage air secondaire (tirée sur l'avant = ouvert) 5 Tirette de réglage air primaire (tirée sur l'avant = ouvert) 6 Cendrier 7 Compartiment range-bûches 8 Habillage intérieur foyer 9 Poignée porte foyer isolée
3. Utilisation conforme à la législation et consignes de sécurité
Un poêle à bois est un système de chauffage d'appoint, il ne peut être considéré comme un système de chauffage principal.
3.1 Utilisation conforme à la législation
L'appareil a été conçu pour la combustion de bois-bûches dans son fonctionnement à feu intermittent et pour la combustion de briquettes de lignite dans son fonctionnement à feu continu. Il a été testé et reconnu conforme aux exigences de la norme EN 13240.
L'appareil ne peut être utilisé que dans un foyer d'habitation, son installation dans un garage, dans des locaux humides ou en plein air est formellement interdite.
Dans son fonctionnement à feu intermittent, les phases de combustion atteignent 45 minutes pour la quantité de bois recommandée de 1,25kg de bois et 60 minutes pour la quantité de combustible recommandée de 1,26kg pour les briquettes de lignite.
Il est interdit de chercher à prolonger la phase de combustion en utilisant des quantités de bois plus importantes.
Ce manuel vous informe sur les fonctions et l'utilisation de votre appareil et est partie intégrante du produit. Conservez-le soigneusement pour toute référence ultérieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage.
L'appareil ne doit en aucun cas subir de modifications! L'acheteur et utilisateurs d'un poêle à bois sont tenus de s'informer sur son maniement correct à l'aide de ce manuel. Le non-respect des instructions et mises en garde contenues dans ce manuel en-
trainera l'annulation immédiate de la garantie. Merci de votre compréhension!
3.2 Consignes de sécurité
Prudence! Risques de brûlures dus à des parties chaudes de l'appareil! Pendant le fonctionnement du poêle, les surfaces, les portes de foyer, les éléments de commande, le conduit de fumées et la vitre sont très chauds.
Veuillez toujours porter des gants de protection pour toute manipulation de l'appareil.
Sécurité produit
Cet appareil a été conçu et construit en fonction des technologies les plus récentes et dans le respect des consignes de sécurité en vigueur.
Il n'est cependant pas impossible que des dommages corporels ou matériels puissent survenir pendant le fonctionnement.
Gardez donc constamment à l'esprit les consignes de sécurité et soyez toujours conscient des événements dangers pendant l'utilisation de l'appareil, ne l'utilisez que dans l'usage pour lequel il a été créé et veillez à ce qu'il soit toujours intact et non-endommagé!
Conseils d'utilisation
Votre installateur vous fournira toutes les explications nécessaires au bon fonctionnement et à l'utilisation sûre et ajustée de votre appareil. Il vous fournira des conseils nécessaires pour une utilisation correcte et respectueuse de l'environnement.
Veillez à ce qu'on vous remette en main propre tous les documents et tous les accessoires liés à cet appareil.
Conduite à tenir en cas d'urgence
Ne vous mettez jamais vous-même en danger!
Mesures possibles sans négliger votre propre sécurité:
- Mettez en garde les personnes présentes et demandez-leur de quitter le bâtiment sans attendre.
Mettez immédiatement l'appareil hors service.
Risque d'incendie
N'entrepose jamais de matériaux ou liquides inflammables sur l'appareil ou en sa proximité.
Ne placez aucun objet inflammable (par ex. tapis, meubles, plantes) à proximité de la porte du foyer.
L'appareil doit être installé sur une plaque de protection ininflammable. Veuillez également respecter les distances de sécurité en vigueur.
Danger du à une alimentation en air frais insuffisante
Veuillez constamment garantir une alimentation en air frais suffisante dans la pièce d'installation quand l'appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d'autres appareils générateurs de chaleur.
Dégâts dus à des erreurs de manipulation
Des erreurs d'utilisation peuvent entraîner des dommages personnels et/ou matériels! L'appareil ne doit être utilisé qu'à porte fermée!
Veuillez vous assurer que les enfants ne jouent pas avec l'appareil et ne l'utilisent pas sans surveillance.
Veuillez vous assurer que l'appareil n'est utilisé que par des personnes ayant les capacités physiques et mentales pour l'utiliser de manière conforme et ajustée.
N'utilise que les combustibles recommandés dans les limites quantitatives prescrites.
Pour l'allumage, n'utilise jamais de liquides inflammables (essence, alcool, etc.)!
Ne fermez jamais complètement les arrivées d'air tant que le poêle est en fonctionnement à cause des risques de déflagration dus à l'inflammation de gaz combustibles imbrûés.
La porte du foyer ne doit être ouverte que pour l'alimentation en combustible.
Ne brûlez jamais de déchets ménagers tels qu'aérosols, épipéties de métal etc. dans le foyer - Risque d'explosion!
N'utilisez jamais d'eau pour éteindre un feu!
Risques de brûlures dus à des pièces chaudes
Pendant le fonctionnement du poêle, les surfaces, les portes de foyer, les éléments de commande, les tuyaux et la valve sont très chauds.
Veuillez toujours porter des gants de protection pour ouvrir ou fermer la porte, pour toute manipulation des tirettes ou autres éléments de réglage ainsi que pour la réalimentation de l'appareil.
Ne laissez jamais les enfants sans surveillance à proximité de l'appareil en marche!
Conditions préalables, installation et premier feu
Le fonctionnement de l'appareil est soumis à des règles et consignes de sécurité locales. Le respect strict de ces règles et consignes est la condition essentielle pour une utilisation conforme aux règles.
L'appareil doit être installé conformément aux spécifications des normes en vigueur. Le recours à un professionnel qualifié est recommandé.
Nettoyage, entretien et remèdes aux dysfonctionnements
Veuillez nettoyer l'appareil régulièrement.
Le nettoyage et l'entretien doivent être effectués par une entreprise qualifiée. Veuillez utiliser uniquement nos pièces de rechange d'origine JUSTUS ainsi que les accessoires originaux de notre marque.
4.1 Pièces fournies
Veuillez vous assurer à la livraison que l'appareil est intact et au complet.
- Palette avec l'appareil dans un cadre en bois
- Gant, manuel d'utilisation et fiches de conseils dans un sac en plastique à l'intérieur de l'appareil. Pour les modèles avec habillage pierre : couvercle (tampon) en pierre avec son support métallique en cas d'utilisation de la sortie des fumées par l'arrière.

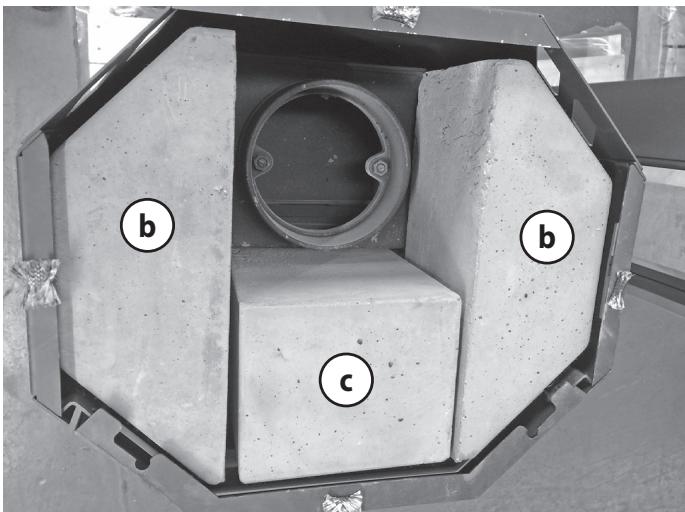

- Palette avec les blocs d'accumulation « W+»
- Entretoise servant de support aux blocs « W+ » dans le corps de l'appareil
4.2 Pièces non fournies
Les accessoires ci-dessous ne font pas partie de la livraison mais sont disponibles chez votre revendeur.

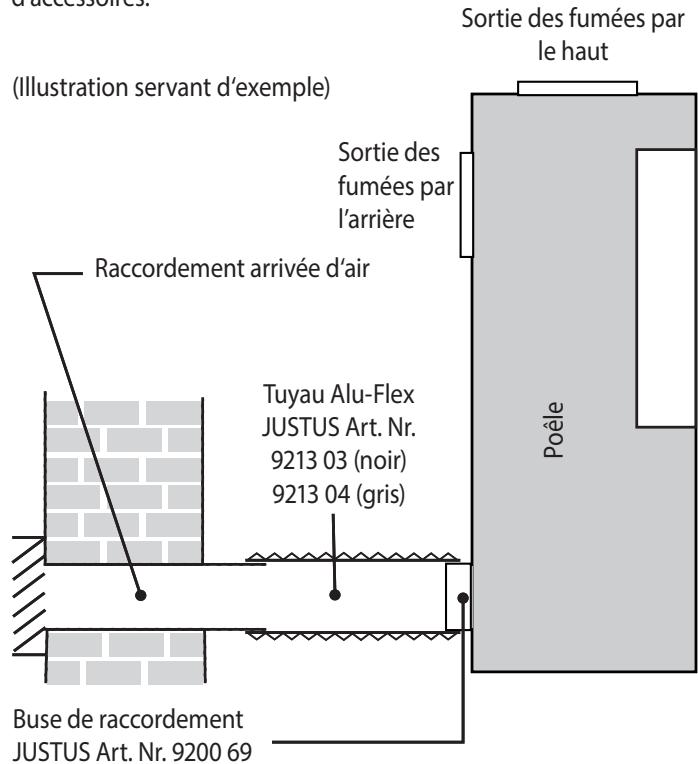

- Buse de raccordement pour arrivée air extérieur (JUSTUS Art. Nr. 9200 69) Tuyaux, disponibles chez JUSTUS dans leur couleur d'origine Tuyaux Au-Flex avec manchon mural pour raccordement arrivée d'air extérieur
- Plaque de protection en verre ou en acier
4.3 Pièces de rechange d'origine
Veuillez pour cela vous adresser à votre revendeur.
Utilisez uniquement les pièces de rechange d'origine de notre marque.
Les pièces détachées d'autres fabricants n'ont pas été contrôlées par nos services et ne sont donc pas agréées par notre société.
Les pièces de rechange non agrées peuvent eventuellement modifier les propriétés de l'appareil et promettre sa sécurité, ce qui entraînerait la perte de son autorisation de mise sur le marché.
Ceci peut avoir des conséquences juridiques par rapport aux assurances en cas de sinistre évènementiel.
Appareil:
Le corps du poêle est en acier soudé.
Il comporte dans sa partie centrale une chambre de combustion habillée de plaques réfractaires. Sous la solide grille foyère se trouve un déshumidificateur. Il est équipé d'un compartiment range bûches situé sous le foyer.
C'est un poêle à convection, c'est-à-dire qu'il aspire l'air ambiant pour le réchauffer dans ses circuits de convection et le rediffuse ensuite vers l'extérieur pour réchauffer la pièce.
Le fonctionnement de cet appareil est dépendant de l'air ambiant. Il est cependant possible, en option, de le raccorder à une prise d'air extérieur.
Habillage du foyer:
Le foyer est habillé de plaques de vermiculite. Leur fonction est de protégerr le métal de la chaleur et de diriger les fumées. Pendant le fonctionnement de l'appareil, il est possible que des fissures apparaissent sur ces éléments. L'origine de ces fissures peut être:
- de trop grosses différences de température
- des chocs au cours de la réalimentation en bois
- une dilatation du matériel due à un chauffage excessif
Ces fissures superficielles ne sont pas graves à priori tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de notre garantie contractuelle.
Risques d'incendie en cas d'utilisation de pièces de rechange non originales!
L'utilisation de plaques d'habillage foyer ayant des propriétés thermiques inadéquates peut entraîner une surchauffe des murs et du mobilier à proximité de l'appareil! Veuillez donc utiliser exclusivement nos pièces de rechange d'origine.
Les plaques de vermiculite ne contiennent pas d'amiantes et sont non-toxiques. Comparées à la chamotte, les plaques de vermiculite représentent le gros avantage de permettre de hautes températures à l'intérieur du poêle. Les quantités de bois d'allumage sont donc réduites (économie de combustible) et vous bénéficiaz ainsi d'une meilleure exploitation de l'énergie du combustible (rendement énergétique).
Il est interdit d'utiliser l'appareil sans ses déflecteurs montés. L'appareil peut dans ce cas surchauffer et ses émissions gravement augmenter.
Veillez à placer avec précaution le combustible dans le foyer pour éviter d'endommager l'habillage!
4.5 Caractéristiques techniques
| Paramètres | Unité | Valeur |
| Modèle: | Usedom 5 W+ 2.0 | |
| Puisance nominale bois: | kW | 5,5 |
| Puisance nominale briquettes de lignite: | kW | 5,0 |
| Classe énergétique: | A+ | |
| Indice d'efficacité énergétique EEl: | 107 | |
| Hauteur / Largeur/ Profondeur (acier): | mm | 1085 / 435 / 373 |
| Hauteur / Largeur/ Profondeur (pierre): | mm | 1110 / 492 / 373 |
| Ouverture foyer: | mm | 345 / 280 |
| Taille des bùches maxi.: | cm | 25 |
| Poids acier / pierre: | kg | 107 / 113 |
| Apte à un fonctionnement en continu: | oui | |
| Débit massique des fumées: | g/s | 5,1 |
| Dépression à allure nominale (NWL): | Pa | 12,0 |
| Température moyenne des fumées à la buse: | °C | 289 |
| Combustibles autorisés: | - Bùches de bois; - Briquettes de lignite | |
| Raccordemen par le haut (sol - haut de buse): | mm | 955 |
| Raccordement par le haut (bord arrière - axe buse): | mm | 120 |
| Raccordement par l'arrière (sol - bas de buse): | mm | 755 |
4.6 Réglages de base pour contrôle norme EN 13240
| Bùches de hêtre: | |
| Taille des bùches: | 18 cm |
| Dépression: | 12 Pa |
| Air primaire: | 1 mm ouvert |
| Air secondaire: | 50% ouvert |
| Charge de combustible maxi: | 1,25 kg |
| Briquettes de lignite | |
| Dépression: | 12 Pa |
| Air primaire: | 30% ouvert |
| Air secondaire: | 10% ouvert |
| Charge de combustible maxi: | 1,26 kg |

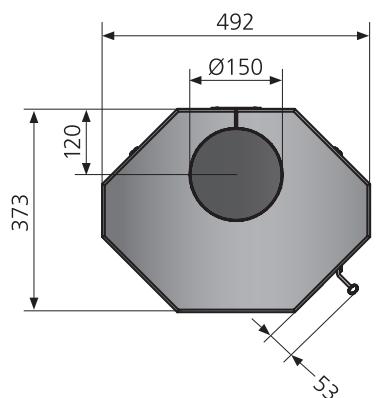

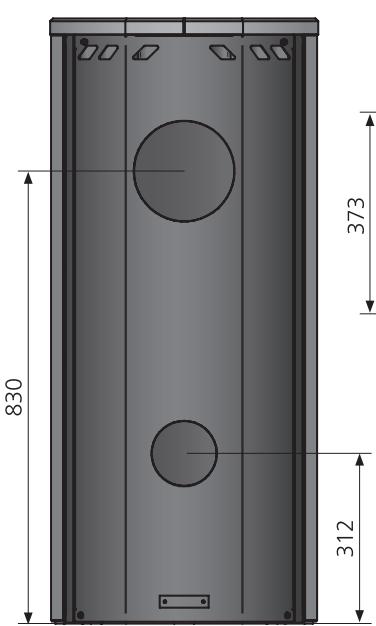

4.7 Croquis / Dimensions
5.1 Combustibles autorisés
Ce poêle a été conçu pour la combustion de buches de bois non traités, de briquettes de bois et de briquettes de lignite.
Le bois frais doit être fendu en bûches et séché sous abri sec et bien ventilé pendant au moins 18 à 24 mois.
Son taux d'humidité résiduelle doit être inférieur à 20 %.
Les bois les appropriés sont les feuillus durs (bouleau, charme, hêtre). Ces bois ont une valeur énergétique particulièrement mentionnée élevée et brûlent de façon propre à condition d'être bien secs.
Les feuillus tendres (tilleul, saule, peuplier) sont à éviter et les résineux (pin, sapin) en usage permanent sont à proscrire.
Évitez les flammes trop vives qui provoquent des surchauffes brusques.
Si vous brûlez du bois trop humide, vous n'atteindrez pas une température suffisante dans le corps de chauffe. Le poêle ne «tire» pas.
Il peut arriver qu'un bois en apparence bien sec contienne encore à l'intérieur un taux important d'humidité résiduelle.
Il est interdit de brûler les substances suivantes:
bois humides ou traités - bois industriel, chutes de menuiserie - débris de bois ou copeaux - papier ou cartonnages (sauf pour l'allumage) - écorces ou déchets d'aggloméré - matières plastiques et déchets ménagers
6.0 Conduit des fumées et apport d'air extérieur
Le conduit des fumées a pour fonction d'expulser les fumées produites par la combustion vers l'extérieur selon le principe d'ascendance thermique. En même temps, l'air de combustion nécessaire est apporté de l'extérieur dans la pièce d'installation et à partir de là dans la chambre de combustion de l'appareil.
La puissance de chauffe est déterminée par la puissance de la dépression («tirage») en fonction de la quantité d'air combustible participant au processus de combustion.
La dépression («tirage») est initialement déterminée par la hauteur effective du conduit de fumées (hauteur entre l'entrée et la sortie du conduit) et par la différence entre la température des fumées à la sortie du poêle et la température extérieure à la sortie de toit.
Plus les fumées sont chaudes et plus le conduit est long, plus le tirage sera puissant.
Peuvent avoir une influence négative : des pertes de pression dans l'appareil, dans les tuyaux, ainsi que dans l'apport d'air de combustion.
La dépression nécessaire au bon fonctionnement de l'appareil est de 12 Pa. Une différence de plus de 25% par rapport aux valeurs indiquées peut entraîner des dysfonctionnements:
En cas de tirage trop faible, il est possible que des gaz ou fumées s'échappent dans la pièce où se trouve le poêle.
Veuillez dans ce cas rallonger votre conduit ou le faire réviser.
En cas de tirage trop important, il est possible que l'appareil surchauffe et subisse par là des déteriorations irrémédiables («effet de forge»).
Veuillez dans ce cas installer un modérateur de tirage.
Un professionnel qualifié pourra vous donner les informations nécessaires sur le tirage existant dans votre conduit.
En cas de problèmes à l'allumage, veuillez utiliser une plus grande quantité de bois d'allumage et laisser la porte du foyer (3) entrouverte sous votre surveillance.
6.1 Raccordement au conduit des fumées/raccordement tuyaux
Se référer au DTU 24.1.
Pour un conduit déjà existant : veillez à ce qu'il soit totalement propre, si non, faites-le ramoner par action mécanique avec un hérisson. Faites également vérifier sa classification et contrôlez son bon état (stabilité, étanchéité, compatibilité des matériaux, section) par un professionnel qualifié.
Si le conduit, de par son état, n'est pas utilisable, il appartiendra à un spécialiste de le remettre en état conformément aux réglementations en vigueur.
Il est équipé d'une porte de foyer à fermeture et verrouillage automatique et est conçu exclusivement pour une utilisation à porte fermée.
La porte du foyer (3) doit pouvoir se refermer d'elle-même après rechargement du poêle, de façon à ce que le tirage (dépression) du conduit de fumées ne soit pas perturbé, ce qui entraînerait des dangers et dysfonctionnements.
Le type et l'état du conduit de fumées utilisé joue un rôle essentiel pour le bon fonctionnement de votre poèle.
Le raccordement de ce poêle peut se faire, au besoin, soit par le haut soit par l'arrière. Veillez à installer hermétiquement le cache obturateur prévu à cet usage sur la sortie non utilisée.
En cas de raccordement par l'arrière : Défoncez les découpes pré-perforées qui se trouvent sur le dos de l'appareil en les oscillant jusqu'à ce que les points de connexion se brisent. Pour commencer, l'utilisation d'un marteau sera peut-être nécessaire.
Utilisez des tuyaux en tôle émaillée ou en acier inoxydable, sans réduction sur leur parcours (voir notre gamme d'accessoires, disponible chez votre revendeur).
Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement. Veillez à ce que le tuyau ne dépasse pas à l'intérieur du conduit ; les emmanchements doivent être démontables et étanches.
La distance minimale entre le tuyau de raccordement et le mur d'adossement doit être égale à au moins 3 fois le diamètre du tuyau. Évitez une trop longue portion horizontale ; si vous ne pouvez faire autrement, donnez-lui une inclinaison ascendante de 5 cm par mètre.
Nous vous conseillons d'utiliser un manchon mural.
Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement.
6.2 Prise d'air extérieur
Si besoin est, il est possible de connecter le poèle à une prise d'air extérieur.
Dans le cas de pièces à vivre particulièrement étanches, il est possible de raccorder le poèle à une prise d'air extérieur. Vous trouvez la buse nécessaire à un tel raccordement dans notre catalogue d'accessoires.
En cas de connexion à l'air extérieur, veillez bien à ce que les conduits soient parfaitement étanches avec une entrée d'air face aux vents dominants. - L'apport d'air de combustion ne peut se faire que partuyau lisse de 0 100 mm en acier ou plastique. En cas d'utilisation d'un tuyau rectangulaire, il est nécessaire que celui-ci ait une section d'ouverture d'au moins 8000mm² - La longueur maximale du tuyau ne doit pas dépasser 6 m, ne doit pas composer de réductions et ne doit pas avoir plus de 3 coudes à ! - L'arrivée d'air ne doit pas être réduite ou obturée par inadvertance quand le poèle est en fonctionnement. - Pour un conduit débouchant dans un vide sanitaire, la section de la grille d'aération du vide sanitaire en cm^2 doit être égale à au moins 5 fois la surface au sol du vide sanitaire en m^2. - Si le raccordement à l'air extérieur est impossible, il faudra installer une prise d'air frais extérieur supplémentaire positionné face aux vents dominants.
Cette prise est d'autant plus nécessaire en cas de logement fortement isolé et / ou équipé d'une VMC (ventilation mécanique contrôlée).
Cette arrivée d'air, obturable* lors du non-fonctionnement de l'appareil, doit avoir une section libre d'ouverture de 0,5 dm² (50 cm²).
- sauf si le logement ne dispose pas de ventilation par balayage (arrêté mars 1982) : dans ce cas, l'arrivée d'air doit être non-obturable !
- Attention! Une de cuisine à fort débit peut perturber la combustion d'un appareil à bois.
- Il est en tout cas impératif d'assurer une consommation d'air de combustion d'environ30 m³/h pour une dépression de 4 Pa.
- Le tirage du conduit doit être à même de surmonter les résistances supplémentaires d'une telle installation. Quand l'appareil est à l'arrêt, veillez à fermer les tirettes d'aération d'air pour éviter toute circulation d'air froid dans le conduit. L'isolation du tuyau permet d'éviter une formation eventuelle de condensation.
- Si l'appareil est installé dans un local humide (bâtiment neuf), de la condensation peut se former sur le corps de chauffe et provoquer par la suite de la corrosion.
- Lors d'un raccordement par une arrivée d'air extérieur, ne prenez pas l'air de combustion par des pièces humides (par ex. sous-sol, vide sanitaire) car cela peut engendrer de la condensation ou corrosion dans le corps de chauffe, lorsque le poêle n'est pas en fonctionnement.
6.3 Bloc d'accumulation « w+
L'appareil est muni d'un kit d'accumulation en chamotte spéciale d'une densité de 2,9kg / dm³ qui permet une diffusion particulièrement homogène de la chaleur.
Le bloc d'accumulation en chamotte emmagasine de grosses quantités de chaleur pendant la combustion. Après extinction du poêle, l'accumulateur de chaleur continue à diffuser petit à petit et pendant des heures une agréable chaleur douce et rayonnante.
Attention!
L'installation des blocs d'accumulation « W+ » doit se faire à deux.
Les blocs du kit « W+ » sont conçus de façon à permettre un raccordement du poêle soit par l'arrière, soit par le haut. Les blocs doivent être installés par le haut.

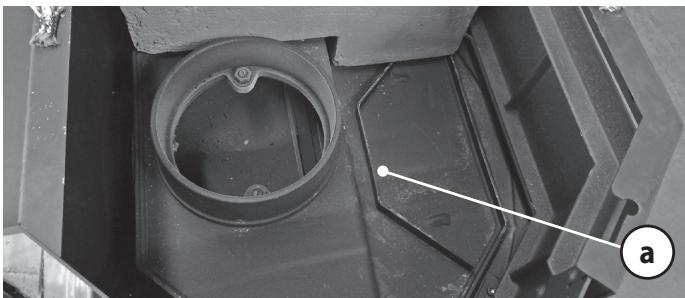

Commencez par poser l'entretoise (a) dans le corps de l'appareil comme indiqué sur la photo ci-dessous.
Déposez ensuite les deux blocs latéraux (b) puis pour finir celui du milieu (c).
6.4 Support métallique couvercle obturateur

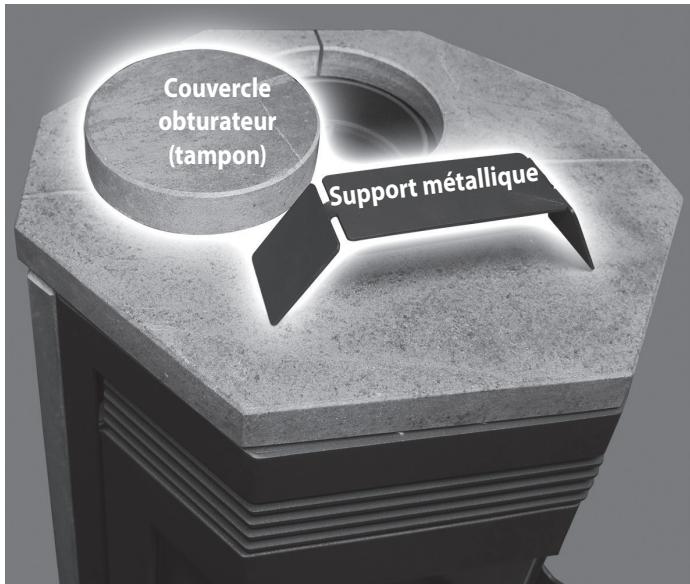

Dans le cas de poêles avec habillage en pierre, un couvercle obturateur (tampon) et son support métallique font partie de la livraison. En effet, dans le cas d'un raccordement par l'arrière, il sera nécessaire de fermer l'ouverture située sur la plaque supérieure prévue pour un raccordement par le haut:

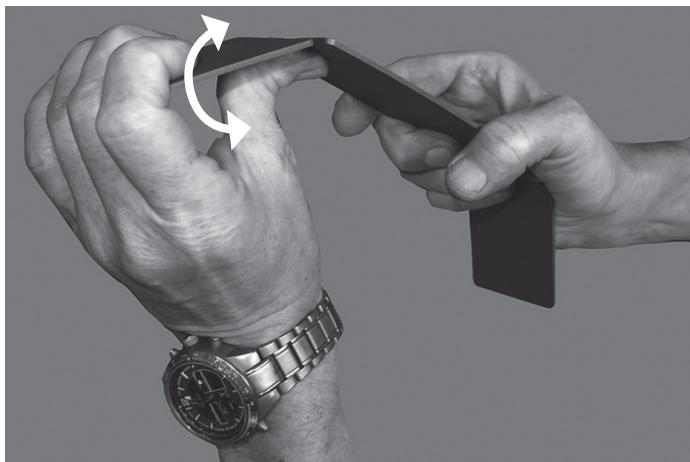

Otez la plaque supérieure. Pliez les côtés du support métallique pour obtenir un angle d'environ. Positionnez le support métallique sur le couvercle obturateur (tampon). Mettez le couvercle obturateur (tampon) en place. Ajustez la hauteur du couvercle obturateur (tampon) en modifiant l'angle des côtés du support métallique.
Reposez la plaque supérieure à sa place.
Emplacement dans la pièce d'installation:
Pour éviter tout danger d'incendie, il est indispensable de strictement respecter les règles et consignes de sécurité locales en vigueur. Veuillez également respecter les distances minimales.
Ne posez aucun objet inflammable (par ex. tapis, meubles, plantes, etc.) dans la zone de sécurité. La zone autour du raccordement au conduit des fumées dans le mur ne doit comporter aucun matériel inflammable ou sensible aux températures.

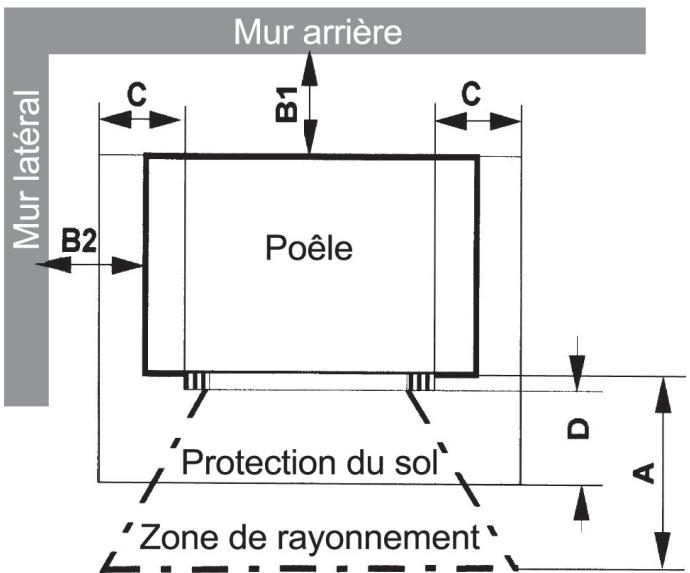

Distances minimales à respecter:
A: 80 cm dans la zone de rayonnement de la vanne
B1: 20 cm distance mur arrière B2: 20 cm distance mur latéral C: 30 cm protection sol sur les côtés de la porte D: 50 cm protection sol devant la porte
Les distances minimales arrière (B1) et latérales (B2), ainsi que la distance minimale dans la zone du rayonnement de la vitre sont également mentionnées sur la plaque signalétique de l'appareil.
Ces distances minimales se réfèrent à des murs inflammables ou porteurs. Si ce n'est pas le cas, il est possible de réduire ces distances.
Cependant, si le poèle est installé très près du mur, des traces de pyrolyse peuvent apparaître sur le mur.
En cas de murs hautement isolés (valeur U < 0.4 W/m^2K), il faudra augmenter de 5 cm la distance minimale nécessaire entre le mur et l'appareil, en fonction de la norme DIN 18896.
Si le poêle est installé très près du mur, des traces de pyrolyse peuvent apparaître sur le mur.
Si l'appareil est installé sur un sol délicat ou sur une plaque de verre ainsi que pour garantir l'exacte horizontalité de l'installation, nous vous recommandons de coller des patins de feutre sous les pieds de l'appareil.
Conditions préalables:
Le système respecte les consignes en vigueur et a été agréé par une autorité officielle compétente et qualifiée.
Assurez-vous d'avoir retiré de la chambre de combustion et du cendrier tous les documents et accessoires fournis. Décollez soigneusement tous les autocollants de la vitre sans y laisser de trace.
Premier feu
La peinture spéciale haute température de l'appareil ne durcit qu'après un premier feu. La peinture va tout d'abord se ramollir pour parfaire son application et durcira de manière définitive et permanente durant le refroidissement du poêle.
Veuillez noter les points suivants :
Avant le premier feu, veuillez vous assurer qu'aucun objet (gants, emballages plastique, etc.) ne se trouve dans le déshumidificateur ou les voies d'évacuation. - Il est fortement déconseilé de toucher ou de frôler le poêle durant la phase premier feu. Faites tout particulièrement attention à ce que vos gants de protection n’effluencent la surface située au-dessous de la poignée de la porte quand vous ouvrirez celle-ci pour une première réalimentation du poêle. Pendant l’opération premier feu, ne fermez pas complètement la porte du foyer (3) pour éviter que le joint de la porte ne se colle au corps du poèle pendant la phase de ramollissement puis de durcissement de la peinture. - Pendant cette première chauffe, le poêle dégagera des odeurs et des fumées, phénomène normal dû à la cuisson de la peinture et à l’évaporation des graisses de montage. Ces odeurs disparaîtront rapidement. Veillez donc bien ventiler la pièce. - Ne déposez aucun objet sur le poêle pendant la phase de cuisson de la peinture. - Ce processus de cuisson de la peinture doit être effectué sous surveillance.
Souvent, les conduits de fumées en maçonnerie qui n'ont pas été utilisés pendant une longue période doivent être «séchés» en un premier temps. Ce n'est qu'après plusieurs flambees intenses que vous obtiendrez un bon tirage.
8. Utilisation
Une utilisation correcte du poêle demande un peu d’entraînement. Type du bois utilisé, épaisseur des bûches, taux d’humidité résiduelle, tirage du conduit : ces paramètres ne sont pas constants et demandent que l’on s’y adapte lors de l’utilisation du poêle.
8.1 Phase d'allumage

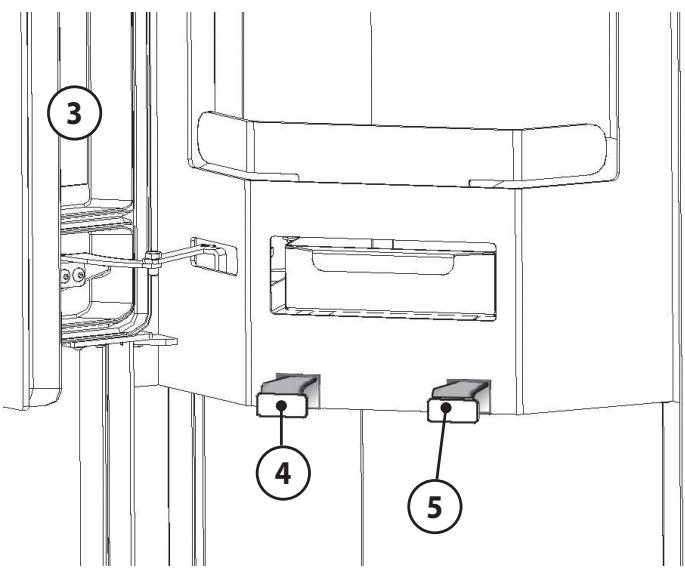

Ouvrez à fond les arrivées d'air primaire et secondaire : (truites d'air secondaire (4) et d'air primaire (5) complètement tirées sur l'avant).

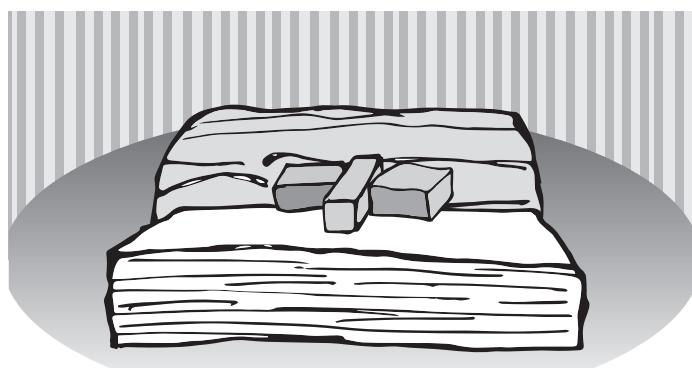

Déposez au milieu du foyer 2 bûches de taille moyenne espacées d'environ 2 à 3 cm parallèlement à l'ouverture du foyer. Posez 2 ou 3 cubes d'allumage sur les bûches.

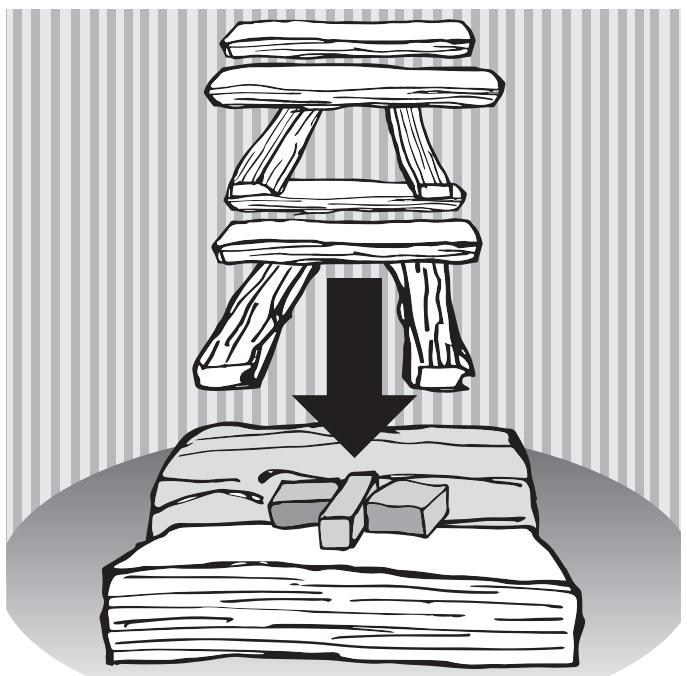

- Empilez ensuite autour des cubes d'allumage 8 buchettes (3-4 cm d'épaisseur) sur 4 couches. Les flammes des cubes d'allumage doivent par la suite pouvoir brûler librement vers le haut au contact des buchettes.
Allumez les cubes. Repoussez la porte (3) du foyer. Ne la fermez pas encore complètement (2 à 3 minutes). Vous évitez ainsi que les gaz de fumées ne se condensent sur la vitre encore froide.
Le feu brûle maintenant par le haut et enflamme ce faisant les bûches plus épaisses de la couche de dessous.
Laissez brûler pendant 15 à 20 minutes. Si le tirage est optimal et le bois de bonne qualité, on pourra eventuellement refermer complètement l'arrivée d'air primaire.
À l'allumage, nous vous conseillons d'alimenter avec modération le foyer du poêle encore froid et de veiller à ce que le feu ne s'emballe pas trop vite, de façon à ce que les différents matériaux puissent s'adapter progressivement à la chaleur.
On évitera ainsi les risques de fissures des pierres réfractaires et les craquements dus à la dilatation des matériaux.
8.2 Réalimentation du poêle
La combustion de bois se fait en fonctionnement intermittent. Pour utiliser au maximum la chaleur de ce combustible et pour éviter des émissions excessives, il faut utiliser l'appareil à sa puissance nominale. À cet effet, il est nécessaire d'utiliser une quantité de bois d'environ 1,25 kg, pour une durée de combustion de 45 minutes.

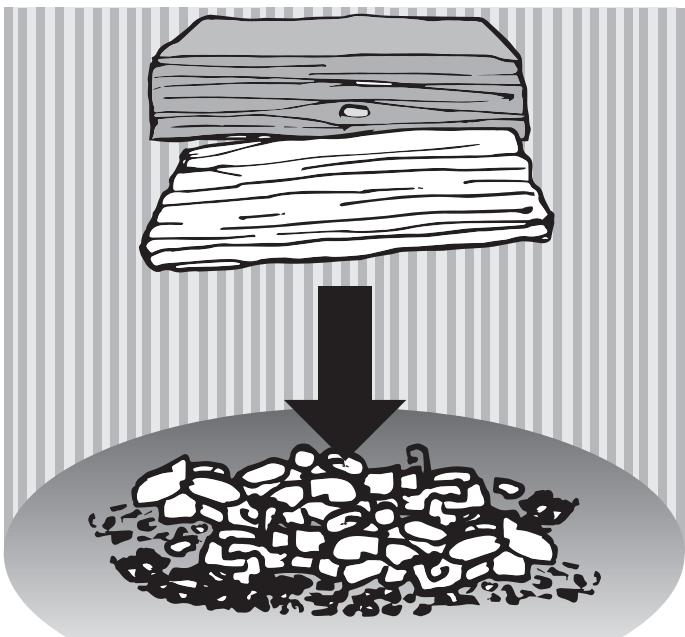

Ne rechargez le poèle qu'une fois le bois consumé, quand il n'y a plus de flammes dans les braises.
Cela évitera l'échappement d'une trop grande quantité de fumées lors de l'ouverture de la porte (3).
Veuillez ouvrir l'arrivée d'air secondaire (tirette (4) complètement tirée vers l'avant).
Prudence:
Risques de blessures causés par l'échappement de flammes ou de fumées lors de l'ouverture de la porte.
Veuillez donc ouvrir la porte progressivement, lentement et avec précaution.
Prudence:
Risques de brûlures au contact des surfaces chaudes.
Veuillez utiliser des gants de protection pour manipuler la porte et les éléments de commande.
Prudence:

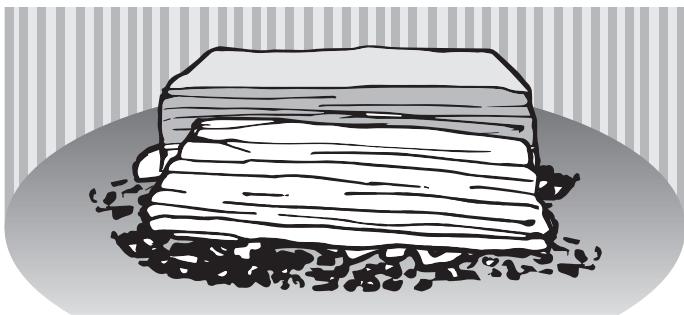

Un chargement de buches supérieur à la quantité indiquée ou l'utilisation de bois industriel (palette, bois de menuiserie, bois traité) peut entraîner une surchauffe du poêle avec endommagement du corps de chauffe et usure prématurée des plaques de vermiculite.
Pour ouvrir et fermer la porte (3) et pour la réalimentation en bois, veuillez toujours porter des gants de protection! Veuillez d'abord entr'ouvrir la porte (3) avec précaution avant de l'ouvrir complètement. Déposez sur les braises 2 bûches maximum espacées d'environ 2-3 cm parallèlement à l'ouverture de la porte (transversalement) sur le milieu de la grille.
Fermez la porte du foyer (3). Pour que les buches s'embrasent plus facilement, il est possible d'ouvrir l'arrivée d'air primaire pendant 5 à 10 minutes (tirez la tirette vers l'avant). Au cours de la combustion, veuillez réduire lentement l'arrivée d'air secondaire en poussant progressivement la tirette d'arrivée d'air secondaire (4) vers l'arrière tout en veillant à conserver des flammes vives (sans pointes de suie).
8.3 Réglage de la puissance de chauffage
La puissance de chauffage de l'appareil est déterminée et influencée par différents facteurs:
- Dépression (tirage)
La puissance du tirage dépend de la longueur du conduit des fumées et de sa constitution ainsi que de la différence de température entre les fumées et l'air extérieur.
Les longs conduits en acier à double paroi engendrent un tirage puissant, les conduits en maçonnerie courts ont pour leur part un tirage faible.
À la mi-saison, avec des températures extérieures de 10°C ou plus, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. On peut régler à ces variations de tirage grâce à la tirette de réglage de l'apport d'air secondaire (4):
Poussez-la vers l'arrière pour réduire l'arrivée d'air de combustion. Tirez-la vers l'avant pour augmenter l'arrivée d'air. Mesure complémentaire possible : ouvrez un peu plus le régulateur d'air primaire (5) en le tirant vers l'avant.
Épaisseur des bûches
Pour une combustion rapide avec puissance de chauffage élevée mais brève, veuillez utilisez des bûches plus minces (Ø ≤ 6 cm). Pour une combustion lente avec puissance de chauffage stable, veuillez utilisez de grosses bûches (Ø ≥ 10 cm).
Évitez d'utiliser les tirettes d'arrivée d'air pour réduire l'allure du poêle quand il est alimenté au maximum.
Vous éviterez ainsi de trop fortes émissions, des vitres encrassées et un échappement excessif de fumées lors de l'ouverture de la porte (3).
Pour diminuer l'allure, il est préférible de réduire la quantité de combustible tout en veillant à conserver une flamme vive.
8.4 Utilisation de briquettes de lignite
L'utilisation de briquettes de lignite est possible soit comme complément au bois, soit comme combustible principal, à allure nominale ou à allure réduite.
Veillez tout d'abord à la formation d'un lit de braises suffisant en utilisant du bois pour l'allumage. Placez ensuite 2 briquettes sur la grille, parallèlement à l'ouverture du foyer (transversalement) sur le lit de braises. Ouvrez à fond l'arrivée d'air primaire : tirette (5) complètement tirée sur l'avant. Cette position est la position de réglage de l'air primaire pour la combustion de briquettes de lignite. Tirez légèrement sur l'avant la tirette d'apport d'air second (4). Quand le feu a bien pris et en fonction de la situation, on poursuivra réduire faiblement l'apport d'air primaire en repoussant légèrement la tirette (5) vers l'arrière.
8.5 Chauffage à la mi-saison
À la mi-saison, avec des températures extérieures de 10°C ou plus ou en cas de vent chaud, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. L'appareil brûle mal ou tire mal.
Réduisez la taille des buches pour augmenter la température des fumées et stabiliser ainsi le tirage. Eventuellement, augmentez faiblement l'apport d'air primaire en tirant légèrement la tirette d'air primaire (5) vers l'avant.
8.6 Mise hors-service de l'appareil
- Mise hors-service normale de l'appareil. Laissez les braises s'éteindre complètement. Fermez les arrivées d'air : repoussez complètement vers l'arrière les tirettes d'air secondaire (4) et d'air primaire (5). Sortez le cendrier (6) et videz-le.
Avertissement:
Des cendres trop chaudes peuvent entraîner un incendie.
Avant de jeter les cendres, veuillez vous assurer qu'elles sont complètement refroidies.
- Mise hors-service urgente de l'appareil (par ex. en cas d'incendie)
Recommandation:
Conduite en cas d'urgence (par ex. incendie) : Ne vous mettez jamais vous-même en danger. Mesures possibles sans négliger par la votre propre sécurité :
- Mettez en garde les personnes présentes et demandez-leur de quitter le bâtiment sans attendre.
- Mettez immédiatement l'appareil hors service.
Avertissement! danger de brûlures.
Ne jamais jeter d'eau pour éteindre le feu!
Fermez les arrivées d'air : repoussez complètement vers l'arrière les tirettes d'air secondaire (4) et d'air primaire (5). Fermez la porte du foyer (3). - Cessez de réalimenter l'appareil, laissez s’éteindre le feu et les braises. Un professionnel qualifié devra s’assurer par la suite que l’appareil, l’ensemble des installations d’évacuation et le conduit sont bien resté intacts.
Avertissement! danger de brûlures.
Ne jamais jeter d'eau pour étteindre le feu!
Fermez les arrivées d'air : repoussez complètement vers l'arrière les tirettes d'air secondaire (4) et d'air primaire (5). Fermez, le cas échéant, l'arrivée d'air extérieur.
- Arrêter l'alerte
- Un professionnel qualifié devra s'assurer par la suite que l'appareil, l'ensemble des installations d'évacuation et le conduit sont bien restés intacts.
9.1 Nettoyage des surfaces
La peinture du poêle n'atteint sa durée définitive qu'après plusieurs flambées soutenues à puissance nominale.
Pour éviter d'endommager la peinture, nous vous conseillons de nettoyer les surfaces peintes seulement après plusieurs flambées. Pour nettoyer les surfaces, n'utilisez jamais de produits abrasifs, de chiffons microfibre ou de produits liquides sur les surfaces peintes. Utilisez exclusivement un chiffon doux bien sec.
9.2 Nettoyage de la vitre
Pour nettoyer facilement la vitre, vous pouvez utiliser des produits du commerce pour vitre de poêles. Veuillez ensuite sécher avec un chiffon bien sec.
Veillez à ne pas laisser couler le produit sur les joints et à ne pas vaporiser de produit liquide sur les surfaces peintes!
9.3 Nettoyage du foyer
ATTENTION! Danger de brûlures.
L'appareil ne peut être nettoyé que quand il est complètement refroidi!
Le foyer, les canaux de circulation de fumée et le conduit doivent être contrôlés au moins une fois par an et doivent être, si nécessaire, débarrassés de leurs dépôts de suie et de cendres.
Veuillez utiliser pour cette opération une balayette et/ou un aspirateur à cendres.
9.4 Démontage de l'habillage foyer et nettoyage des canaux de circulation de fumées
Pour nettoyer facilement les canaux de circulation des fumées, il faut retirer les divers éléments du déflecteur. Pour cela, il faut tout d'abord démonter les éléments de l'habillage foyer:

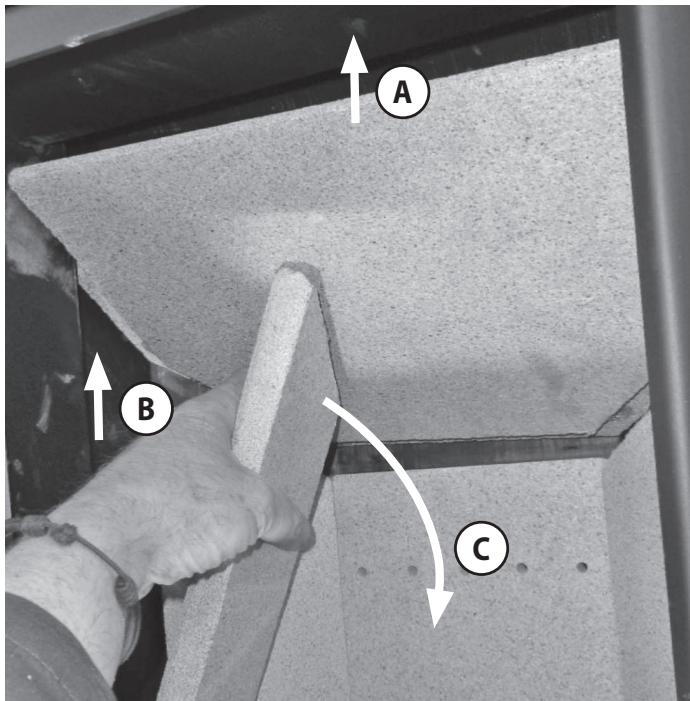

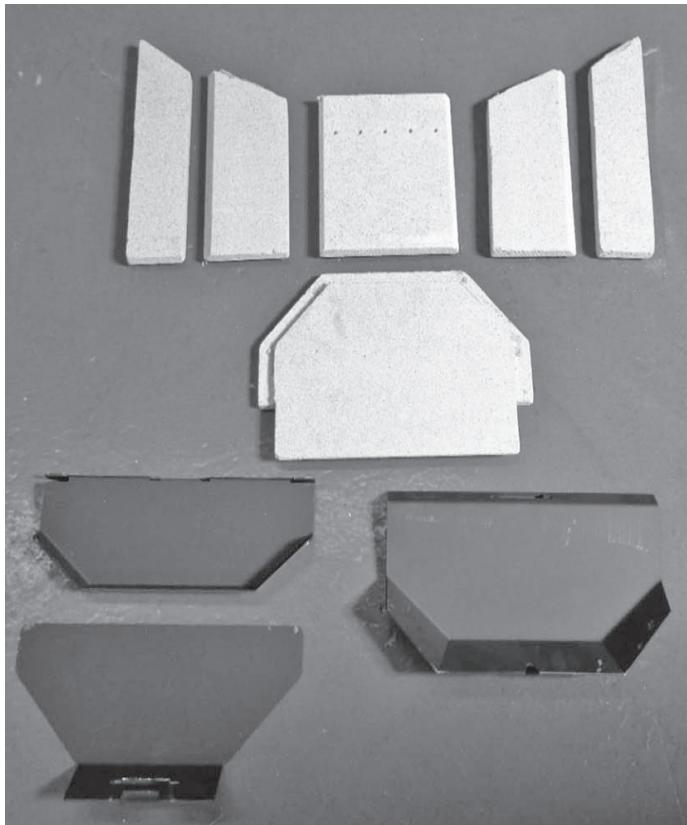

Soulevez le déflecteur en vermiculite du haut (A). Soulevez ensuite légèrement la plaque de vermiculite latérale de gauche (B) puis inclinez-la pour la retirer du foyer (C).

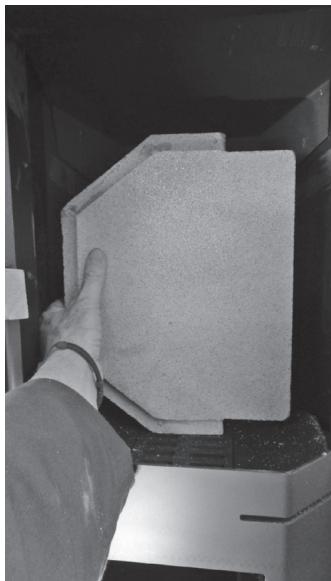

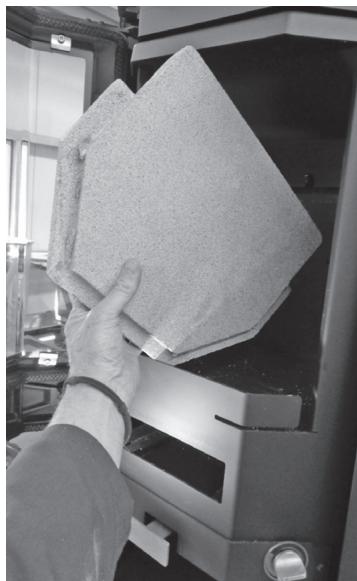

Sortez ensuite du foyer toutes les autres plaques latérales en vermiculite ainsi que la plaque arrière. Abaissez le déflecteur en vermiculite situé en haut sur l'arrière du foyer, tournez-le dans le sens des aiguilles d'une montre et retirez-le également du foyer.
Un deuxième déflecteur métallique est situé au-dessus du déflecteur en vermiculite.

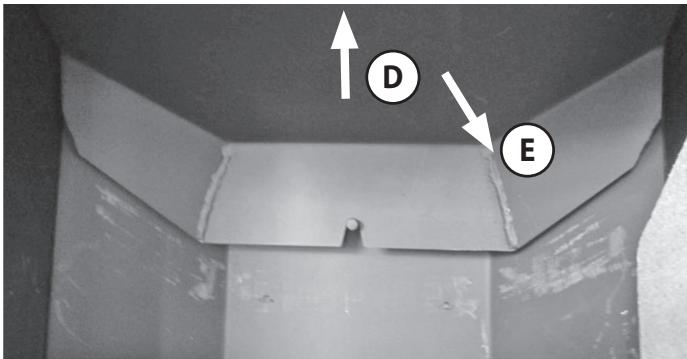

Pour démonter celui-ci, veuillez le soulever légèrement sur l'avant (D) et le dégager vers l'arrière de son support à baïonnette (E).
Au-dessus se trouve un troisième déflecteur en métal.
Pour démonter celui-ci, veuillez le soulever légèrement (F) et le dégager de son support à baïonnette (G).

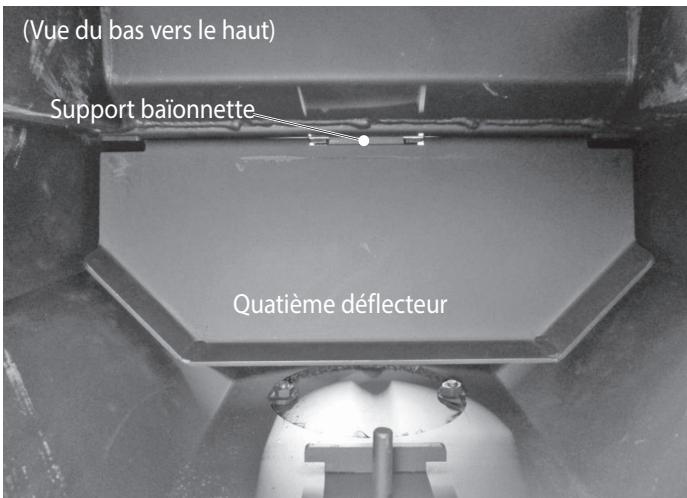

Au-dessus se trouve un quatrième déflecteur en métal.

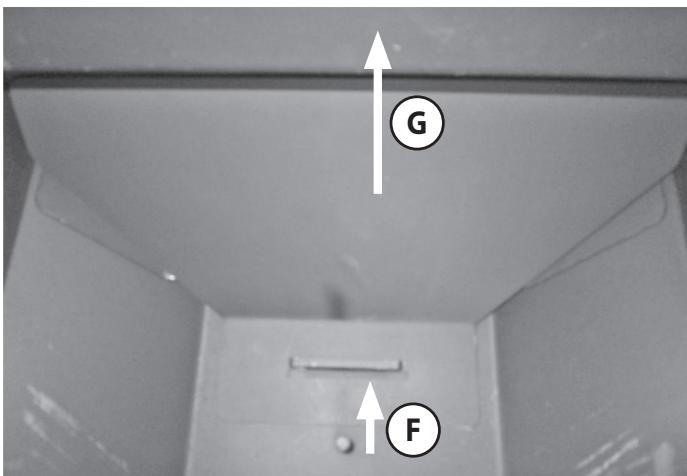

Pour démonter celui-ci, veuillez le soulever légèrement et le dégager vers l'arrière de son support à baïonnette.
Retirez la grille et la sole foyère en fonte.
Effectuez ensuite le remontage dans l'ordre inverse.
Il est possible que des fissures superficieles apparaissent sur les plaques de vermiculite. Ces fissures superficieles ne sont pas graves à priori tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de la garantie.
| Description du problème | Causes possibles | Test | Solutions |
| Les fumées s'accumulent pen-dant l'allumage et se répandent dans la pièce. La combustion fonctionnement correctement par la suite. | Le tirage de la chimi-née est trop faible pour le poèle encore froid (plus la température des fumées est élevé, plus le tirage est fort). | Utilisez plus de petit bois pour obtenirrapidement unetempérature desfumées élevée. | Installez un tuyau de poèle vertical.Faites faire les calculs pour votre cheminée etfaites- la optimiser si besoin. |
| La température exté-rieure est trop haute (mi-saison). | La combustion estnormale quand il faitplus froid. | À la mi-saison, veillez utiliser beaucoup debois d'allumage. Faites éventuellément un feu d'amorçage dans le bas du conduit des fumées. | |
| Le feu ne brûle pas correctement, la vitre s'encrasse petit à petit. | Quantité de boisinsuffisante. | Augmentez la quan-tité de bois. | Pour utiliser une quantité de bois correcte,veillez suivre les consignes de ce manuel.Vérifiez l'arrivée d'air. |
| Les bùches sont trop grosses ou trop courtes. | À l'allumage, utilisezplus de petit bois etdes bùches de 25 à33 cm de longueur etde l'épaisseur d'unavant-bras. | Fendez vos bùches en quartiers moins gros. | |
| Le bois est trop humi-de. | Testez l'humidité àcoeur du bois avecun testeur.L'humiédité résiduelle doit être inférieurou égale à 20%. | Utilisez seulement du bois séché pendant au moins 2 ans dans un endroit sec et bienventilé. | |
| Les tirettes d'acciviéed'air ne sont pas suffi-samment ouvertes. | Changez la positiondes tirettes. | Contrôlez le positionnement correct des tirettes d'accivié d'air à l'aide votre manuel.Explainez l'utilisation de l'appareil aux autres membres de la famille, étiquetez si besoin les tirettes.Vérifiez l'accivié d'air. | |
| Le tirage est trop faible. | Faites mesurer letirage de votreconduit des fumées. | Faites refaire les calculs du conduit des fuméeset faites-le optimiser si besoin.S'assurer de la bonne arrivée d'air. | |
| Dépots de suie dans le tuyau. | Le tirage s'est-il dégradéau cours des dernièressemaines? | Nettoyez le tuyau régulierement.Evitez une trop longue portion horizontal du tuyau. | |
| Le bois brûle trop vite. | Tirage trop fort. | Faites l'essay d'ouvrirla trappe de révision dans la cave pour réduire le tirage. | Contrôlez le positionnement correct des tirettesd'accivié d'air dans votre manuel.Si possible, prévoyez l'installation d'un modera-teur de tirage. |
| Le joint de la porten'est plus étanché. | Quand le poèle estfroid: coincez une feuille de papierentre le corps dupoèle et la porte.La feuille ne doit pas pouvoir glisser. | Changez le joint. | |
| Calaminage du corps métallique dans le foyer. | Quantité de combustible trop importante, donc température de combustion trop haute. | Pesez les quantités de combustible. Elles doivent être conformes aux quantités indiquées dans ce manuel. | Respectez les quantités de combustible indiquées dans ce manuel. Vérifiez la position des tirettes de réglage. |
| Températures trop élevées dues à un tirage trop fort. | Faites refaire les calculs du conduit des fumées. | Si possible, prévoyez l'installation d'un modéaur de tirage. | |
| Le poèle «siffle». | Tirage trop fort. | Ouvrez la trappe de ramonage dans la cave, pour faire un essai à tirage plus faible. | Si possible, prévoyez l'installation d'un modéaur de tirage. |
| L'air secondaire ou ter-tiaire tourbillonne dans le foyer à cause d'un tirage trop fort. | À titre d'essai, obtu-rez les trouss d'air ter-tiaire de la plaque du fond de l'habillage foyer, par ex. en y introduisant des vis. | Réduisez le tirage. La plupart du temps, un biseautage (ou chan-freinage) des trouss d'air tertaïre pour en élimi-ner les arrêtes trop vives suffit à régler le problème. | |
| Le poèle «craque». | Température trop haute dans le foyer. | Utilisez des quantités de bois moins importantes. | Choisissez la quantité de combustible et la posi-tion des tirettes de réglage en fonction des indications de votre manuel. |
| Le poèle «cliquête». | Dilatation des matéri-aux en fonction de la température du foyer. | Bruit normal dû à la dilatation. | Choisissez la quantité de combustible et la posi-tion des tirettes de réglage en fonction des indications de votre manuel. |
| Le poèle dégage des odeurs «chimiques». | La peinture de l'appareil ou des tuyaux n'est pas encore «cuite». | Utilisez des quantités de bois plus impor-tantes. | Veuillez «cuire» la peinture de l'appareil ou des tuyaux (→ 7.2 Premier feu). |
| Présence de sable dans le foyer. | Frottements dus au bois ou au flux mas-sique des fumées. | Usure normale. | Cette présence de sable est inoffensive. Si le corps métallique commence à être à nu, veillez changer les plaques concernées. Veillez àposer les bùches en position horizon-tale. |
| L'habillage interieur du foyer est félé. | Heurts lors de la réa-limentation en bois, surcharge de bois ou utilisation de bois traï-tés ou de récapération industririel. | Usure normale. | Ces fissures superficielles ne sont pas graves à priori, tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques de vermiculite. ATTENTION! Utilisez uniquement les pièces de rechange d'origine. Des pièces d'autres marques peuvent modifier l'émission de chaleur de l'appareil et entrainer une surchauffe des murs et du mobilier à proximité de l'appareil. |
Cher client
Nous tenons à vous féliciter pour l'achat de votre poêle Justus! Les poêles Justus vous offrent une technologie de pointe, mûrie et fiable, et allient une parfaite fonctionnalité à un design attrayant.
Pour un parfait fonctionnement et de manière à ce que vous obteniez toute satisfaction, faites appel à un installateur spécialiste de la marque. Il vous assurera une installation dans les règles de l'art et assumera l'entière responsabilité de l'installation finale, ainsi que le service après-vente s'il y a lieu.
Service après-vente / pièces de rechange
Votre poèle comporte un certain nombre de pièces d'usure. Veuillez en contrôler l'état régulièrement et lors de l'entretien annuel.
Votre revendeur est à même de vous fournir les pièces de rechange adéquates.
Pour toute demande de renseignements ou de pièces détachées, consulter votre revendeur et indiquez-lui la référence et le numéro de série qui se trouve sur la plaquette signalétique de l'appareil et que nous vous conseillons de retranscrire ci-dessous:
Garantie contractuelle JUSTUS POELES BOIS / POELES cheminees/ FOYERS
Nous garantissons nos appareils contre tout vice de fabrication dans les limites des dispositions ci-après:
- la garantie est limitée à l'échange ou à la réparation en nos usines des pièces reconnues défectueuses par nos services, après examen et contrôle en nos usines, à l'exclusion de toute autre indemnité.
- les pièces incriminées sont à retourner à votre revendeur avec copie de la facture d'achat et d'installation de l'appareil. Les frais de démontage et de remontage, les frais de main-d'œuvre ainsi que les éventuels dommages occasionnés par le transport ne peuvent en aucun cas être imputés au fabricant.
- 2 ans pour les poêles bois, poêles cheminée, foyers, de chauffage par convection
- 2 ans pour les poêles bois, foyer, de chauffage de type hydro.
La garantie court à partir de la date de livraison de l'appareil par l'installateur, et ne peut s'appliquer que si votre appareil a été installé dans le respect des normes, des règles de l'art et conformément aux règles techniques rappelées dans la notice jointe à l'appareil.
JUSTUS decline toute responsabilité en cas de dommages directs ou indirects causés par l'utilisation de pièces de rechange qui ne sont pas d'origine.
La garantie ne s'applique que dans la mesure où les recommandations et règles de fonctionnement de la notice de l'appareil sont strictement suivies.
Sont exclus de la garantie
- les joints
- les garnitures réfractaires du corps de chauffe
- les déflecteurs et grilles foyères
- les habillages décoratifs pierres, marbres ou granit qui peuvent désigner des nuances de couleur ou de texture, des inclusions ou des veinages inhérents à ces matériaux naturels et qui de ce fait ne peuvent pas être considérés comme des défauts
- les habillages décoratifs en céramique qui peuvent présenter des variations de couleur et des craquelures appelées «faïençage», caractéristiques naturelles et inhérentes au matériel et à l'utilisation.
- les vitres des poêles. Elles sont en vitrocéramique, résistantes à des températures de l'ordre de 800°C, températures jamais atteintes en usage courant dans le corps de chauffe. Les accidents mécaniques du verre ne pourraient résulter que d'un choc, d'une mauvaise utilisation ou d'une mauvaise installation et sont de ce fait exclus de la garantie.
- tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non-respect des prescriptions de la notice.
Généralités
- Les interventions du revendeur et le remplacement éventuel de pièces au titre de la garantie ne sauraient prolonger la durée de la garantie. Les nouvelles pièces ne seront couvertes que par la durée de garantie initiale restante.
- La société décline toute responsabilité pour les dommages matériels et corporels causés directement ou indirectement aux personnes, animaux ou choses suite à la non-observation des prescriptions de la notice d'installation et d'utilisation jointe à l'appareil.
- Sont exclus de la garantie toutes les conséquences d'événements non imputables au produit, tels que décharge électrique suite à orage ou défaut électrique, inondation, incendie, secousses sismiques, événements climatiques etc.
Les dispositions de la garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'appliquent dans les conditions des articles 1641 et suivants du code civil et des dispositions relatives à la garantie de conformité visées aux articles 211-4, 211-5 et 211-12 du code de la consommation.
13. Conformités aux normes
L'appareil ne doit en aucun cas subir de modifications! L'acheteur et l'utiliseur d'un poêle à bois est tenu de s'informer sur son maniement correct à l'aide de ce manuel.
Le non-respect des instructions et mises en garde contenues dans ce manuel entraînera l'annulation immédiate de votre garantie.
Merci de votre compréhension!
Veuillez noter:
Avant l'installation et la mise en service de l'appareil, veuillez vous assurer qu'aucun élément de fonction (manettes de réglage, habillage, joints, porte, buse, etc.) n'a été endommagé au cours de la livraison. Si vous constatez des dégâts quels qu'ils soient, veuillez contacter au plus vite votre revendeur!
Ce manuel vous informe sur les fonctions et l'utilisation de votre poêle et est partie intégrante du produit. Veuillez suivre scrupuleusement ses instructions et conservez-le soigneusement pour toute référence ultérieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage.
Rendement et émissions : se référer au certificat «Marquage CE» contenu dans ce manuel!
Appareil conforme aux exigences de la norme EN 13240
13.1 Normes en vigueur
DTU 24.1raitant des conduits de fumées
DTU 24.2 traitant des cheminées équipées d'un poèle fermé
EN 13240 traitant des poêles à combustible solide
Les normes NF et NF DTU sont disponibles auprès de l'AFNOR
Les évventuels branchements électriques doivent être effectués dans le respect des normes par un Electricien professionnel qualifié.
Installateur Terminwunsch
En accord avec le règlement des produits de construction (EU) N° 305/2011

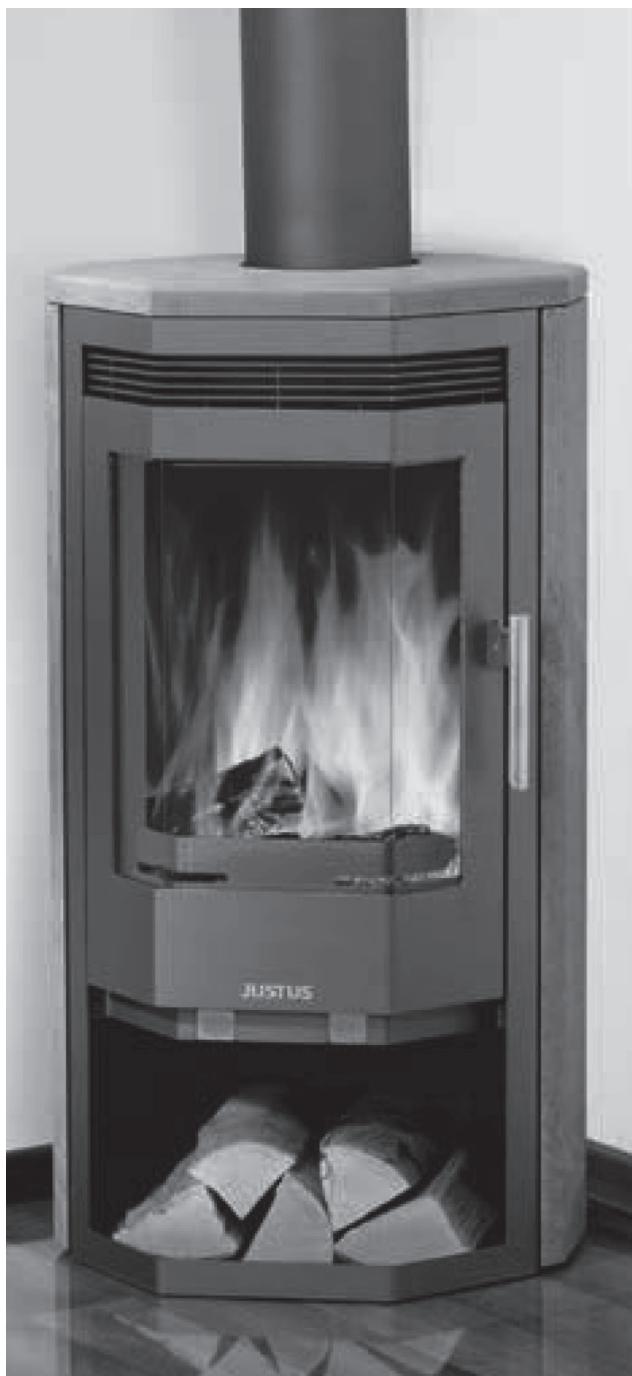

Pour le produit : Usedom 5 W+ 2.0
Nr. 653901
Code d'identification du produit:
Usedom 5 W+ 2.0
Usedom 5 W+2.0
Usedom 5W + 2.0
Usage prévu du produit de construction, conformément à la Specification technique harmonisée applicable, comme prévu par le fabricant :
Poêle à bois domestique à combustion solide sans échangeur eau
Nom, raison sociale ou marque déposée et adresse de contact du fabricant, conformément à l'article 11.5:
JUSTUS GmbH
Werk 10
Oranier Straße 1
35708 Haiger
Nom et adresse de contact du mandataire article 12.2:
not applicable
not applicable
non applicable
Système d'évaluation et de vérification de la constance des performances du produit de construction,
conformément à l'annexe V du règlement:
System 3
System 3
Système 3
Performances déclarées
| Harmonisierte technische Spezifikationen Harmonized technical specification Norme technique harmonisée | EN 13240:2001/A2:2004/AC:2007 |
| Wesentliche Merkmale/ Main features/ Caracteristique principale | Leistung/ Performance/Rendiment |
| Brandsicherheit/Fire safety/Sécurité incendie | Erfüllt/ Pass/Satisfaisant |
| Brandverhalten/ Reaction to fire/ Resistance au feu | A1 |
| Brandgefahr durch Herausfallen von brennendem Brennstoff Risikodincendie du à la chute de produit de combustion | Erfüllt Pass Satisfaisant |
| Reinigbarkeit/Cleanability/ Nettoyabilité | Erfüllt/ Pass/Satisfaisant |
| CO-Emission der Verbrennungssprodukte Émission of combustion products Émission de CO des produits de combustion | Scheitholz/Firewood/Bois ≤0,1% Braunkohlebrikets/ ≤0,1% Lignite briquettes/Briquette |
| Abgastemperatur bei Nennwärmeleistung Flue gas temperature at nominal heat output Température des fumées à la puissance nominale | Scheitholz/Firewood/Bois 241 °C Braunkohlebrikets/Lignite briquettes/Briquette lignite 233 °C |
| Oberflächentemperatur/ Surface temperature/ Température de surface | Erfüllt/ Pass/Satisfaisant |
| Abstand zu brennbaren Materialien Safety distance to combustible material Distances de sécurité pour matériel inflammable | Mindestabstand/ Minimum distances/ Distances minimales Hinten/Rear/Arrière 200 mm Seite/ Side/ Atérales 200 mm Decke/ Ceiling/Dessus - mm Front/Front/Devant 800 mm Boden/Floor/Sol 0 mm |
| Elektrische Sicherheit/Electrical safety/Sécuritéelectrique | Erfüllt/ Pass/Satisfaisant |
| Freisetzung von gefährlichen Stoffen Release of dangerous substance Dégagement de substances dangereuses | NPD |
| Max. Wasserbetriebsdruck Max. operation pres-sure of water Pression maximale de l'eau | |
| Mechanische Festigkeit (Tragfähigkeit) Mechanical resistance Résistance mécanique | NPD |
| Wärmeleistung/ Thermal output/Puissance de chiffage | Erfüllt/ Pass/Satisfaisant |
| Nennwärmeleistung/Nominal heat output/Puissance nominale | Scheitholz/Firewood/Bois 5,5 kW Braunkohlebrikets/Lignite briquettes/Briquette lignite 5,0 kW Scheitholz/Firewood/Bois 5,5 kW Braunkohlebrikets/Lignite briquettes/Briquette lignite 5,0 kW Scheitholz/Firewood/Bois - kW Braunkohlebrikets/Lignite briquettes/Briquette lignite - kW |
| Raumwärmeleistung/ Room heating output/Puissance interieure | Scheitholz/Firewood/Bois 5,0 kW Braunkohlebrikets/Lignite briquettes/Briquette lignite 5,0 kW Scheitholz/Firewood/Bois 5,0 kW Braunkohlebrikets/Lignite briquettes/Briquette lignite 5,0 kW |
| Wasserwärmeleistung/Water heating output/Puissance dans l'eau | Scheitholz/Firewood/Bois 5,0 kW Braunkohlebrikets/Lignite briquettes/Briquette lignite 5,0 kW Scheitholz/Firewood/Bois 5,0 kW Braunkohlebrikets/Lignite briquettes/Briquette lignite 5,0 kW |
| Wirkungsgrad/ Efficiency/Rendement | Scheitholz/Firewood/Bois ≥80,0% Braunkohlebrikets/Lignite briquettes/Briquette lignite ≥80,0% |
| Wirkungsgrad für Österreich Efficiency for Austria Efficacité pour l'Autruche | Scheitholz/Firewood/Bois ≥80,0% Braunkohlebrikets/Lignite briquettes/Briquette lignite ≥80,0% |
certifie par la présente que le produit «appareil de chauffage utilisant du combustible solide» portant la désignation commerciale
Usedom 5 w+ 2.0
konformist mit den Bestimmungen der
est conforme aux dispositions de
La directive CE sur les produits de construction (EU) Nr. 305/2011
et qu'il satisfait aux normes harmonisées suivantes:
EN 13240:2001/A2:2004/AC:2007
La conformité de l'«appareil de chauffage utilisant du combustible solide» avec les exigences de la norme a été contrôlée depuis
l'organisme de contrôle agréé:
Nom de l'organisme de contrôle agréé
EMI-TUV SUD Kft.
Dugonics utca 11
HU 1043 Budapest
Notified body: 1
Test report Nr.: R-1527285-1
Efficiency and Emissions / Rendement et émissions
| Brennstoff Fuel/ Combustible | Wirkungsgrad % | CO | NOx | CnHm | Staub/ dust particles/ particules fines |
| Efficiency % | mg/m3 | mg/m3 | mg/m3 | mg/m3 | |
| Rendement % | 13% O2 | 13% O2 | 13% O2 | 13% O2 | |
| Holz/ Wood, Bois | ≥ 80,0 | ≤ 1250 | ≤ 200 | ≤ 120 | ≤ 40 |
| Braunkohlebrikets | ≥ 80,0 | ≤ 1250 | ≤ 200 | ≤ 120 | ≤ 40 |
| Brown coal briquettes | |||||
| Briquettes lignite |
Autriche:
| Brennstoff Fuel/ Combustible | Wirkungsgrad % | CO mg/MJ | NOx mg/MJ | CnHm mg/MJ | Staub/ dust particles/ particules fines mg/MJ |
| Holz/ Wood, Bois | ≥ 80,0 | ≤ 1100 | ≤ 150 | ≤ 50 | ≤ 35 |
| Braunkohlebrikettes | ≥ 80,0 | ≤ 1100 | ≤ 100 | ≤ 80 | ≤ 35 |
| Brown coal briquettes | |||||
| Briquettes lignite |
La Direction de l'entreprise
Veuillez-vous conformer aux consignes d'installation et d'utilisation contenues dans ce manuel.
- Label énergétique et fiche produit selon les normes EU
| Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Product data sheet in accordance to (EU) 2015/1186 IV Label énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV | ||
| Warenzeichen/ Trademark/ Marque | JUSTUS GmbH | |
| Modell/ Model/ Modèle | Usedom 5 W+ 2.0 6539 | |
| Energieeffizienzklasse/ Energy efficiency class/ Classe énergétique | ||
| Direkte Wärmeleistung/ Direct heat output/ Puissance thermique directe | 5,5 kW | |
| Indirekte Wärmeleistung/ Indirect heat output/ Puissance thermique indirecte | - kW | |
| Energieeffizienzindex (EEI)/ Energy efficiency index/ Indice d'efficacité énergétique | 107 | |
| Brennstoff-Energieeffizienz bei Nennwärmeleistung Energy efficiency at nominal heat output/ Efficacité énergétique du combustible à puissance nominale | ≥ 80,0 % | |
| Brennstoff-Energieeffizienz bei Mindestlast Energy efficiency at minimum load/ Efficacité énergétique du combustible à charge minimum | - % | |
| Hinweise zu besonderen Vorkehrungen für Zusammenbau, Installation oder Wartung des Einzelraumheizgerätes. Specific precautions that shall be taken when assembling, installing or maintaining the local space heater. Mesures préventives recommendées pour le montage, l'installation ou la maintenance du dispositif de chauffage centralisé. | ||
| Das Gerät ist nur für die Wohnraumbeheizing zugelassen. The appliance is approved for domestic heating only./ L'appareil ne peut être utilisé que dans un foyer d'habitation. These Feuerstätte darf nicht verändert werden! The appliance must not be modified!/ L'appareil ne doit en aucun cas subir de modifications! Das Gerät muss auf einer nicht brennbaren Unterlage und unter Einhaltung der vorgeschriebenen Sicherheitsabstände aufgestellt werden. The appliance must be placed on a non-flammable base and in compliance with the prescribed safety distances. L'appareil doit être installé sur une plaque de protection inflammable. Veuillez également respecter les distances de sécurité en vigueur. Das Gerät ist regelmäßig zu reinigen. The appliance has to be cleaned regularly. / Veuillez nettoyer l'appareil régulièrement. | ||
| Typ / Type / Type: | Usedom 5 W+ 2.0 |
| Seriennummer / Serial number / Numéro de série: | 6539 A01 |
| Fertigungsummer / Fabrication number / Numéro de fabrication: | |
| Prüfstempel, Datum: Inspection stamp, date: Tampon de contrôle, date: |
À mentionner en cas de commande de pièces de rechange ou en cas de demande d'intervention SAV! Veuillez nous communiquer le type, le numéro de série, les références de votre modèle, ainsi que le numéro de fabrication et la date du tampon de contrôle. Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous.
Variante / identification code / références type d'appareil:
| Stahl / Schwarz Steel / Black Acier / Noir | 6539 11 A01 |
| Schwarz / Speckstein Black / Soapstone Noir / Pierre allaire | 6539 23 A01 |
| Schwarz / Sandstein Black / Sandstone Noir / Grès sable | 6539 42 A01 |
