DIAS - Poêle à bois JUSTUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Caractéristiques techniques principales	Conception en acier, avec un foyer en fonte pour une meilleure rétention de chaleur
Alimentation	Bois de chauffage
Dimensions approximatives	Largeur : 60 cm, Hauteur : 80 cm, Profondeur : 40 cm
Poids	120 kg
Compatibilités	Compatible avec les conduits de cheminée standards
Type de cheminée	Cheminée à tirage naturel
Taux d'efficacité	80 %
Fonctions principales	Chauffage d'appoint, ambiance chaleureuse
Entretien et nettoyage	Nettoyage régulier du foyer et des conduits, vérification des joints d'étanchéité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des revendeurs agréés
Sécurité	Équipé d'un système de sécurité anti-surchauffe et d'une grille de protection
Informations générales	Garantie de 5 ans, respect des normes environnementales en vigueur

FOIRE AUX QUESTIONS - DIAS JUSTUS

Comment puis-je allumer le JUSTUS DIAS?

Pour allumer le JUSTUS DIAS, appuyez sur le bouton d'alimentation situé sur le panneau de commande. Assurez-vous que l'appareil est correctement branché à une source d'alimentation.

Que faire si le JUSTUS DIAS ne chauffe pas?

Vérifiez d'abord si l'appareil est allumé. Assurez-vous également que les réglages de température sont correctement configurés. Si le problème persiste, vérifiez si l'appareil est correctement branché et si la prise fonctionne.

Comment nettoyer le JUSTUS DIAS?

Pour nettoyer le JUSTUS DIAS, débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour essuyer l'extérieur. Pour nettoyer les surfaces intérieures, utilisez une éponge douce sans produits chimiques agressifs.

Les pièces du JUSTUS DIAS sont-elles remplaçables?

Oui, certaines pièces du JUSTUS DIAS sont remplaçables. Consultez le manuel d'utilisateur pour connaître les pièces disponibles et comment les commander.

Que faire si l'appareil affiche un code d'erreur?

Référez-vous au manuel d'utilisateur pour identifier le code d'erreur. Il fournit des instructions spécifiques sur la manière de résoudre le problème associé à ce code.

Le JUSTUS DIAS est-il sûr à utiliser?

Oui, le JUSTUS DIAS est conçu avec des normes de sécurité élevées. Assurez-vous de suivre les instructions d'utilisation et de sécurité fournies dans le manuel.

Puis-je utiliser le JUSTUS DIAS à l'extérieur?

Non, le JUSTUS DIAS est conçu pour une utilisation en intérieur uniquement. L'utilisation à l'extérieur peut endommager l'appareil et annuler la garantie.

Où puis-je trouver des pièces de rechange?

Les pièces de rechange peuvent être commandées via notre site Web officiel ou auprès de revendeurs agréés. Consultez la section 'Support' sur notre site pour plus d'informations.

MODE D'EMPLOI DIAS JUSTUS

Manuel d'installation et d'utilisation pour poèle à bois

JUSTUS

Dias

C E

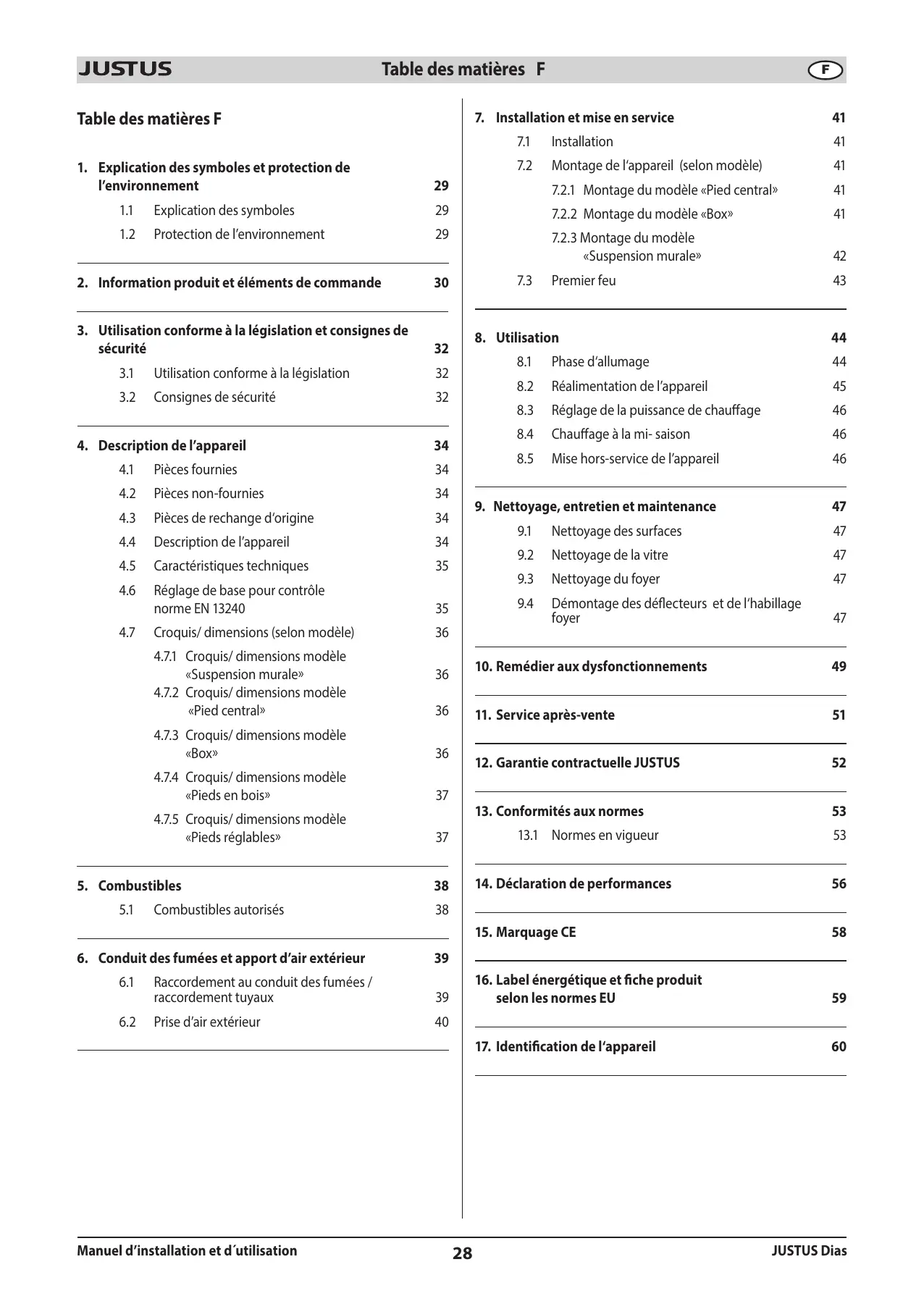

1. Explication des symboles et protection de l'environnement 29

1.1 Explication des symboles 29
1.2 Protection de I'environnement 29

2. Information produit et éléments de commande 30

3. Utilisation conforme à la législation et consignes de sécurité 32

3.1 Utilisation conforme à la législation 32
3.2 Consignes de sécurité 32

4.Description de I'appareil 34

4.1 Pièces fournies 34
4.2 Pièces non-fournies 34
4.3 Pièces de rechange d'origine 34
4.4 Description de l'appareil 34
4.5 Caracteristiques techniques 35
4.6 Réglage de base pour contrôle norme EN 13240 35

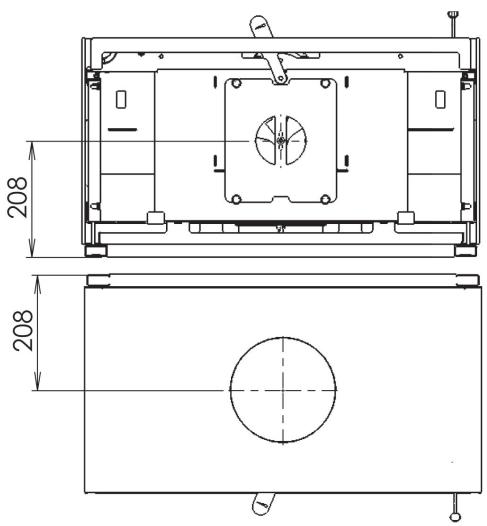

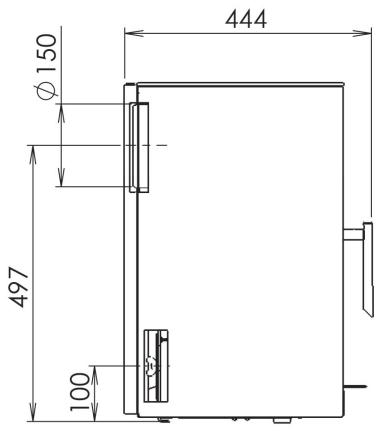

4.7 Croquis/ dimensions (selon modele) 36

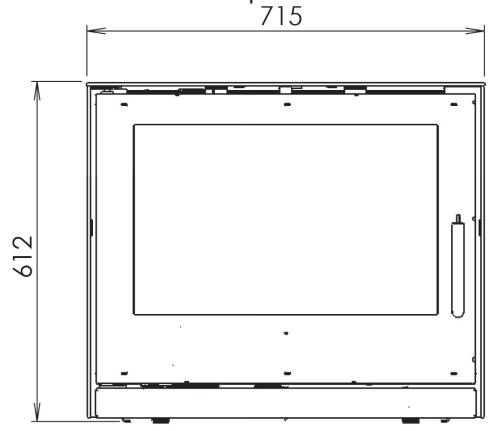

4.7.1 Croquis/ dimensions modele «Suspension murale» 36

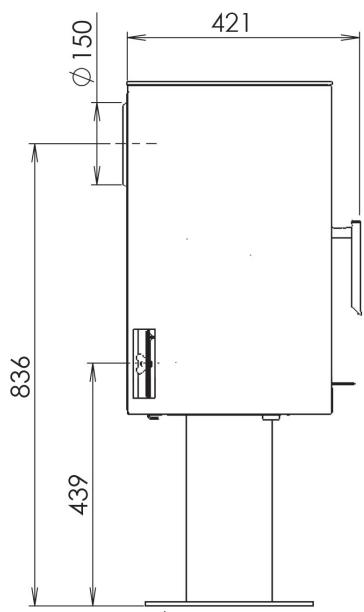

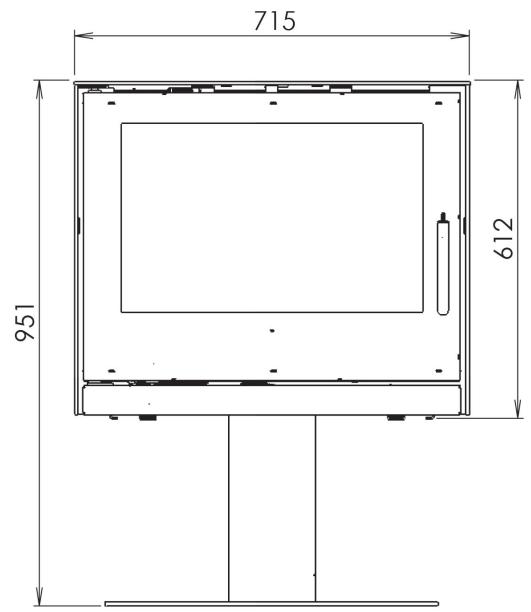

4.7.2 Croquis/ dimensions modele «Pied central» 36

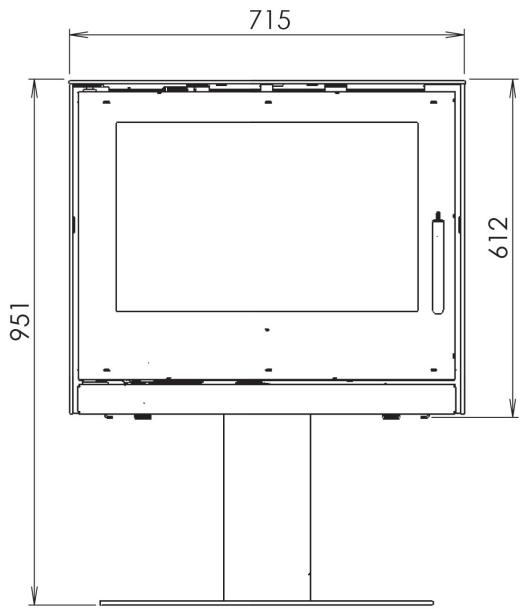

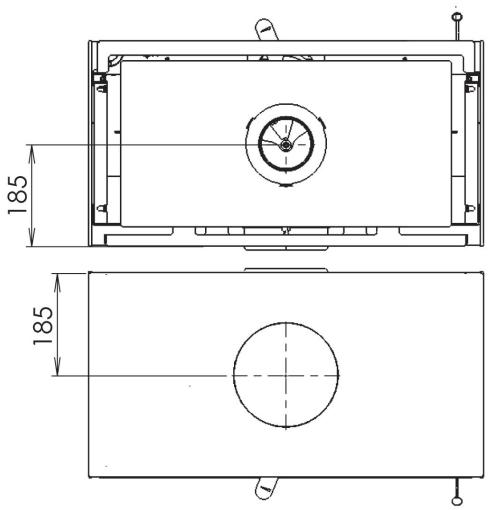

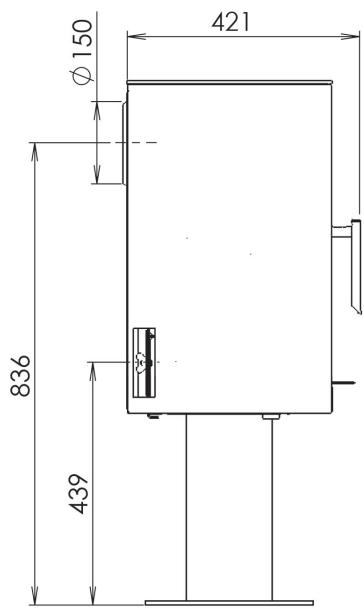

4.7.3 Croquis/ dimensions modele «Box» 36

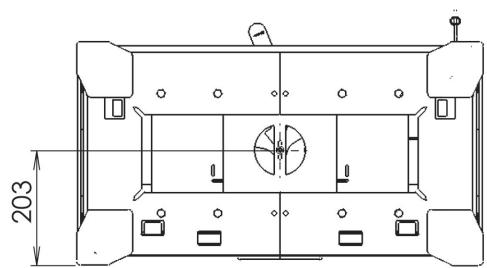

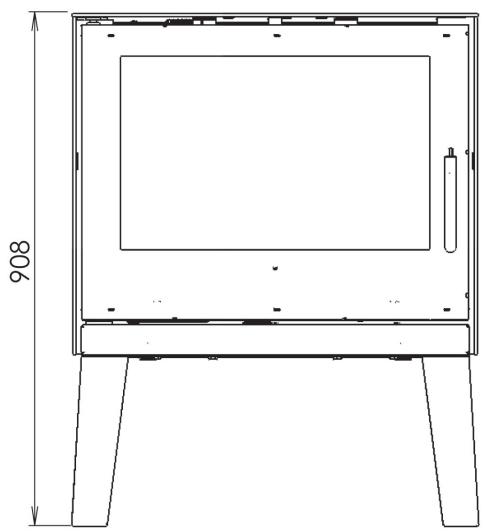

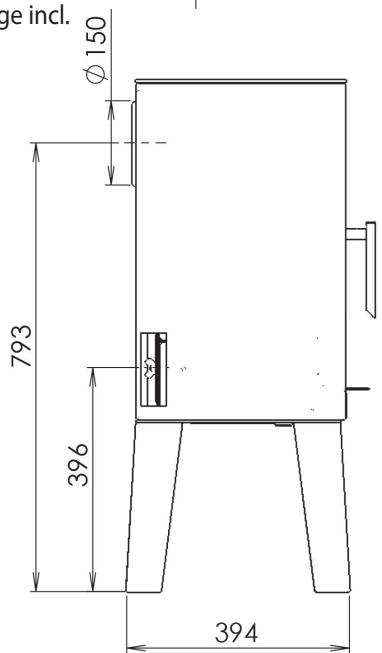

4.7.4 Croquis/ dimensions modele «Pieds en bois» 37

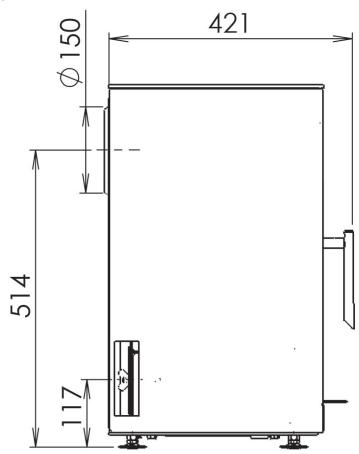

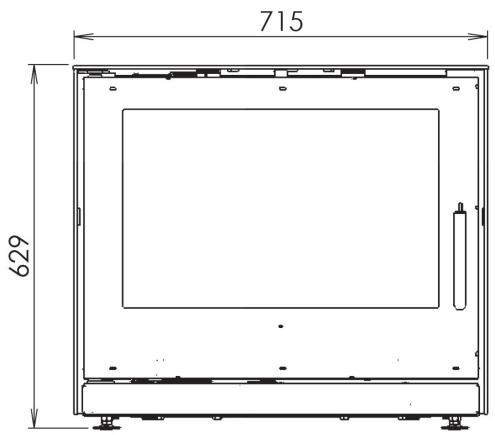

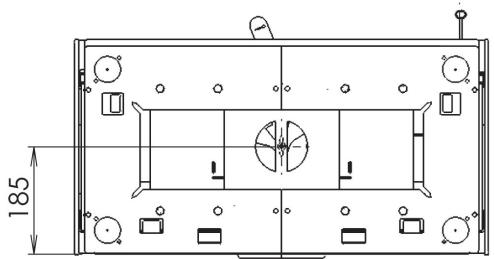

4.7.5 Croquis/ dimensions modele «Pieds régibles» 37

5.Combustibles 38

5.1 Combustibles autorisés 38

6. Conduit des fumées et apport d'air extérieur 39

6.1 Raccordement au conduit des fumées / raccordement tuyaux 39

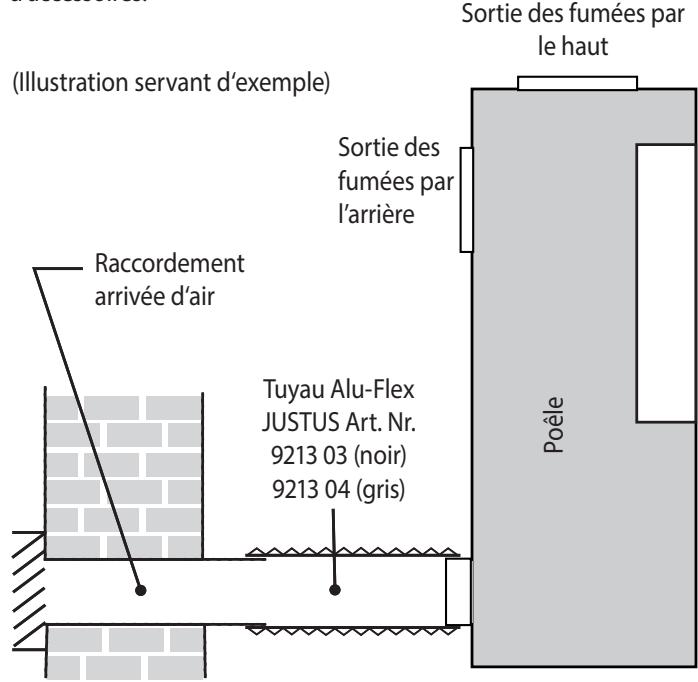

6.2 Prise d'air extérieur 40

7. Installation et mise en service 41

7.1 Installation 41
7.2 Montage de l'appareil (selon modele) 41

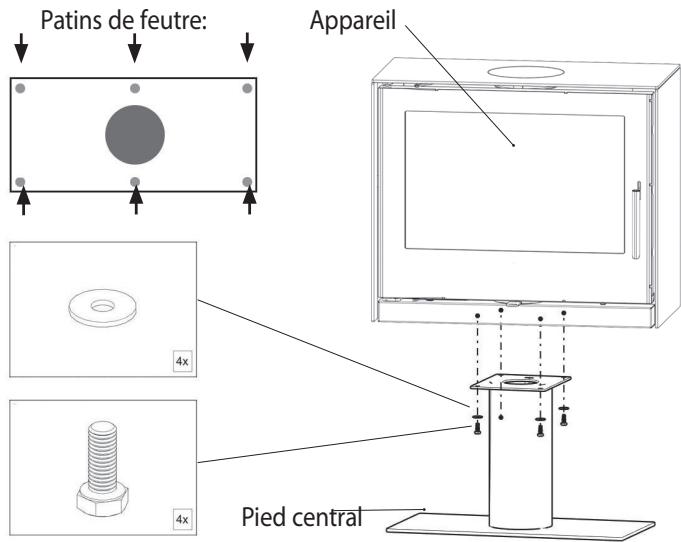

7.2.1 Montage du modele «Pied central» 41

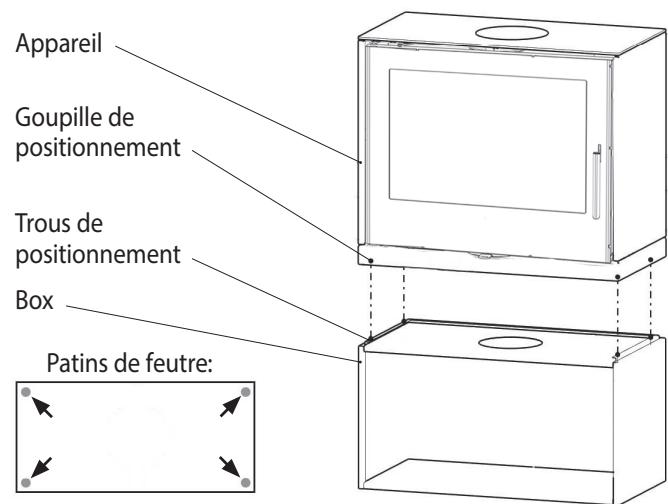

7.2.2 Montage du modele «Box» 41

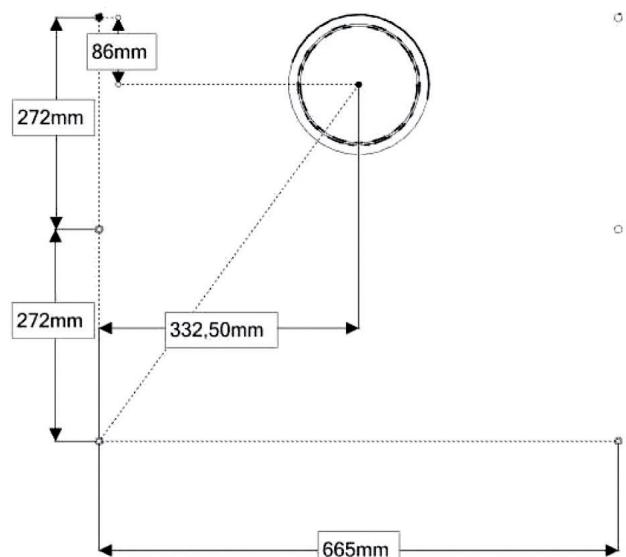

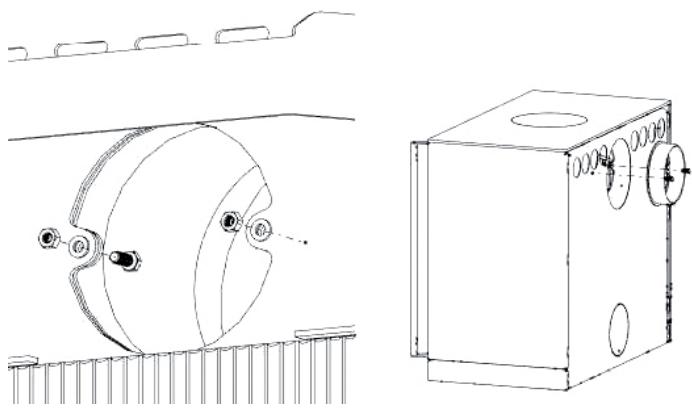

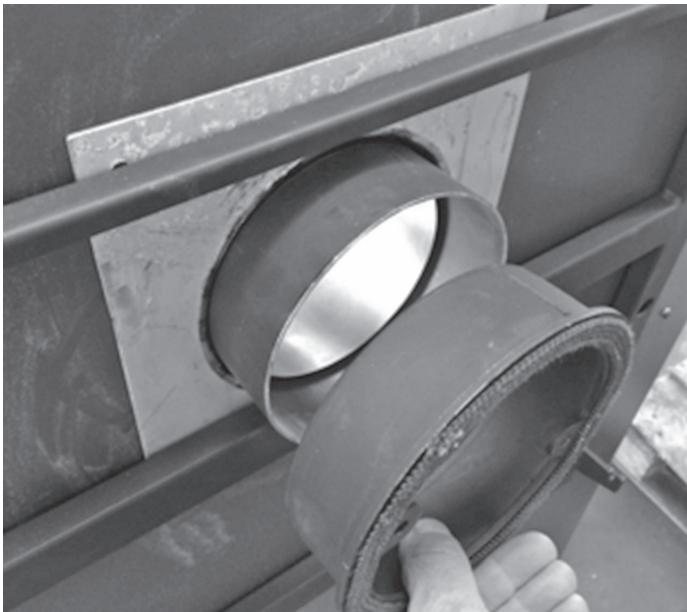

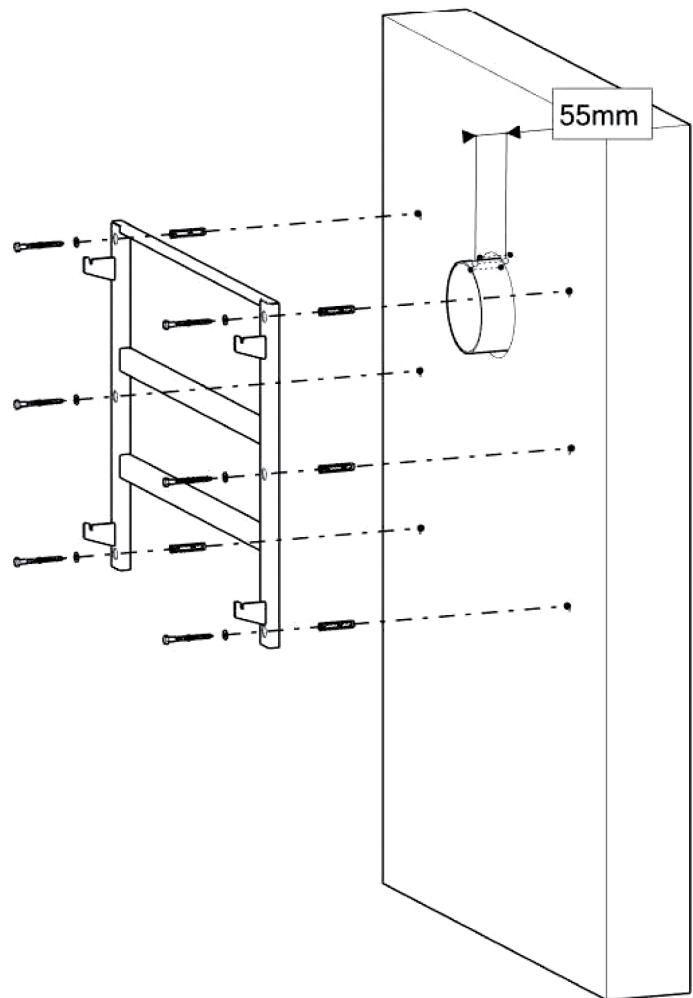

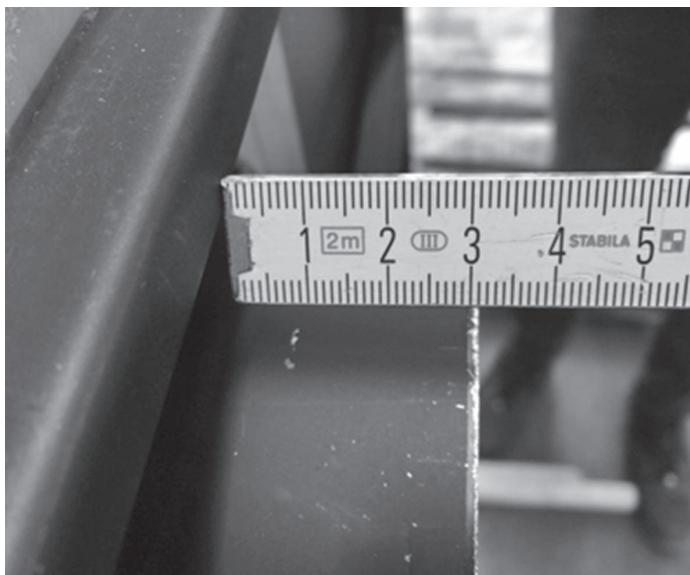

7.2.3 Montage du modele «Suspension murale» 42
Premier feu 43

8. Utilisation 44

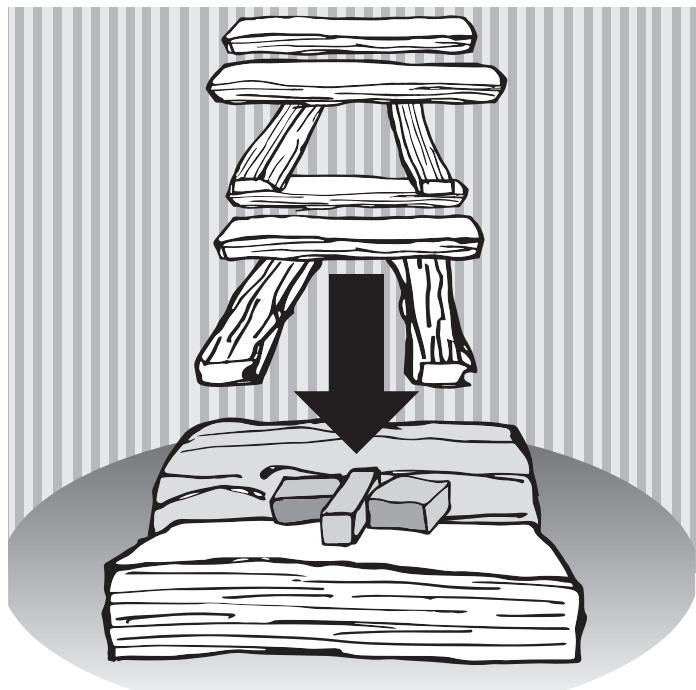

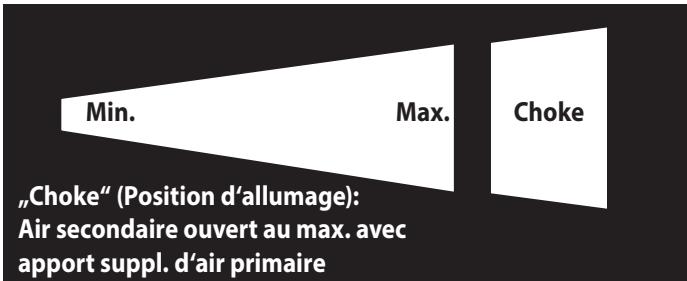

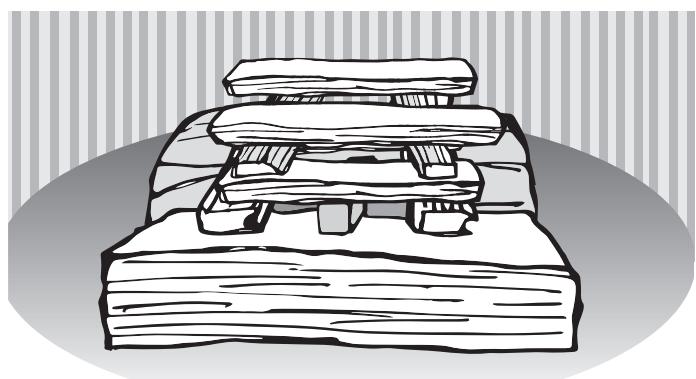

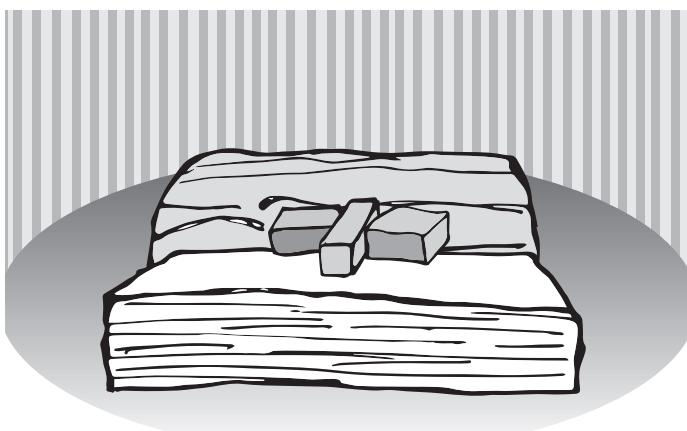

8.1 Phase d'allumage 44
8.2 RÉalimentation de l'appareil 45
8.3 Réglage de la puissance de chauffage 46
8.4 Chauffage à la mi-saison 46
8.5 Mise hors-service de l'appareil 46

9.Nettoyage,entretien et maintenance 47

9.1 Nettoyage des surfaces 47
9.2 Nettoyage de la vitre 47
9.3 Nettoyage du foyer 47

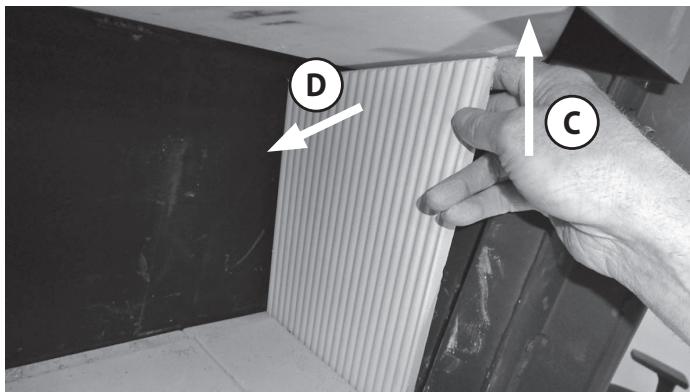

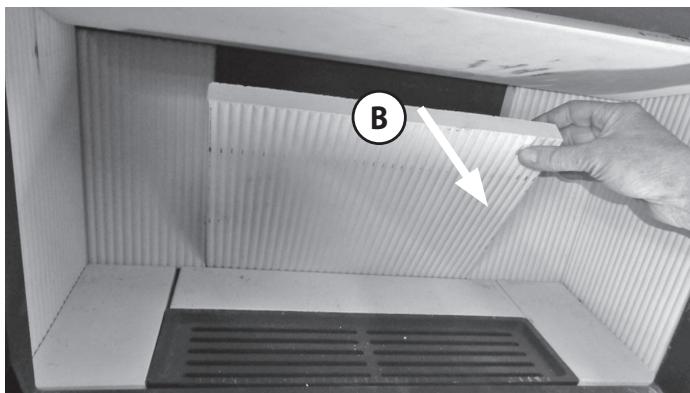

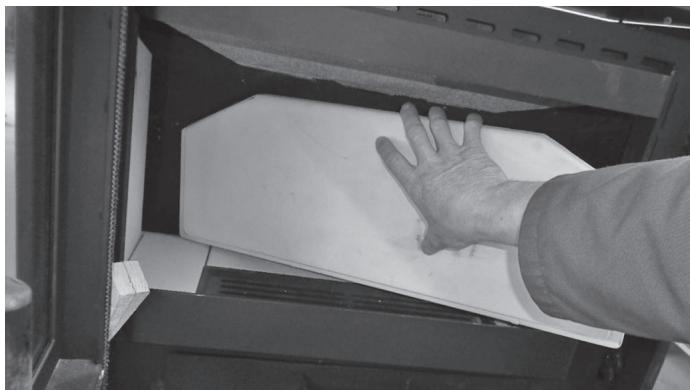

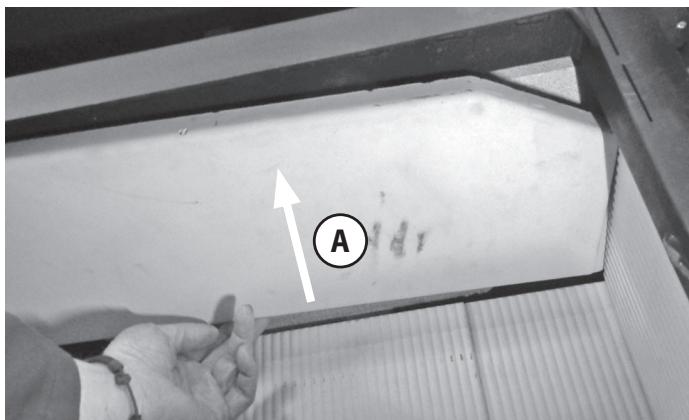

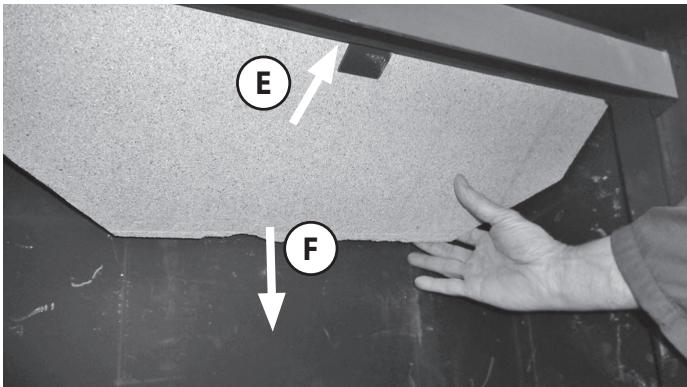

9.4 Démontage des déflecteurs et de l'habillage foyer 47

10. Remédier aux dysfonctionnements 49

11. Service après-venture 51

12. Garantie contractuelle JUSTUS 52

13. Conformités aux normes 53

13.1 Normes en vigueur 53

14. Déclaration de performances 56

15. Marquage CE 58

16. Label énergétique et fiche produit selon les normes EU 59

17.Identification de I'appareil 60

1. Explication des symboles et protection de l'environnement

1.1 Explication des symboles

Mises en garde

Les mises en garde sont signalisées dans le textile par un triangle de signalisation. De plus, des mentions d'advertissement caractérisent la nature et la gravité des conséquences en cas de non-respect de ces mises en garde.

Vous trouvrez dans ce document les mentions d'advertissement suivantes:

• RECOMMANDATION signale le risque de dégats matériels.
• PRUDENCE signale le risque d'accident corporel léger voire moyen.
• AVERTISSEMENT signale le risque d'accident corporel grave voire mortel.
  DANGER signale l'existence d'accident corporel grave voire mortel.

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre.

Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Informations importantes

Symbole	Signification
►	Étape à suivre
→	Renvoi à autres passages dans le document
●	Énumération/Enregistrement dans la liste
-	Énumération/Enregistrement dans la liste (2ème niveau)

1.2 Protection de l'environnement

Élimination des emballages

L'emballage protège l'appareil contre d'eventuels dégats durant le transport. Les matérielaux utilisés ont été choisis en fonction de critères écologiques et sont facilement recyclables.

Les éléments en bois de cet emballage sont en bois de conifère non-traité et bien sec.

Ils sont ainsi parfaitement utilisables comme bois d'allumage. Prenez donc la peine de les couper à la taille qui vous convient pour pouvoir ensuite les brûler.

La réinsertion des autres éléments de l'emballage, tels que bandes adhesives, sacs PE, etc... dans le circuit des materiaux réutilisables économique les matières premières et réduit le volume des déchets à éliminer.

En général, votre revendeur vous reprendra les divers éléments de l'emballage.

Si vous vous en débarrasssez vous-même, veuillez vous renseigner sur l'adresse de la déchetterie la plus proche de votre domicile!

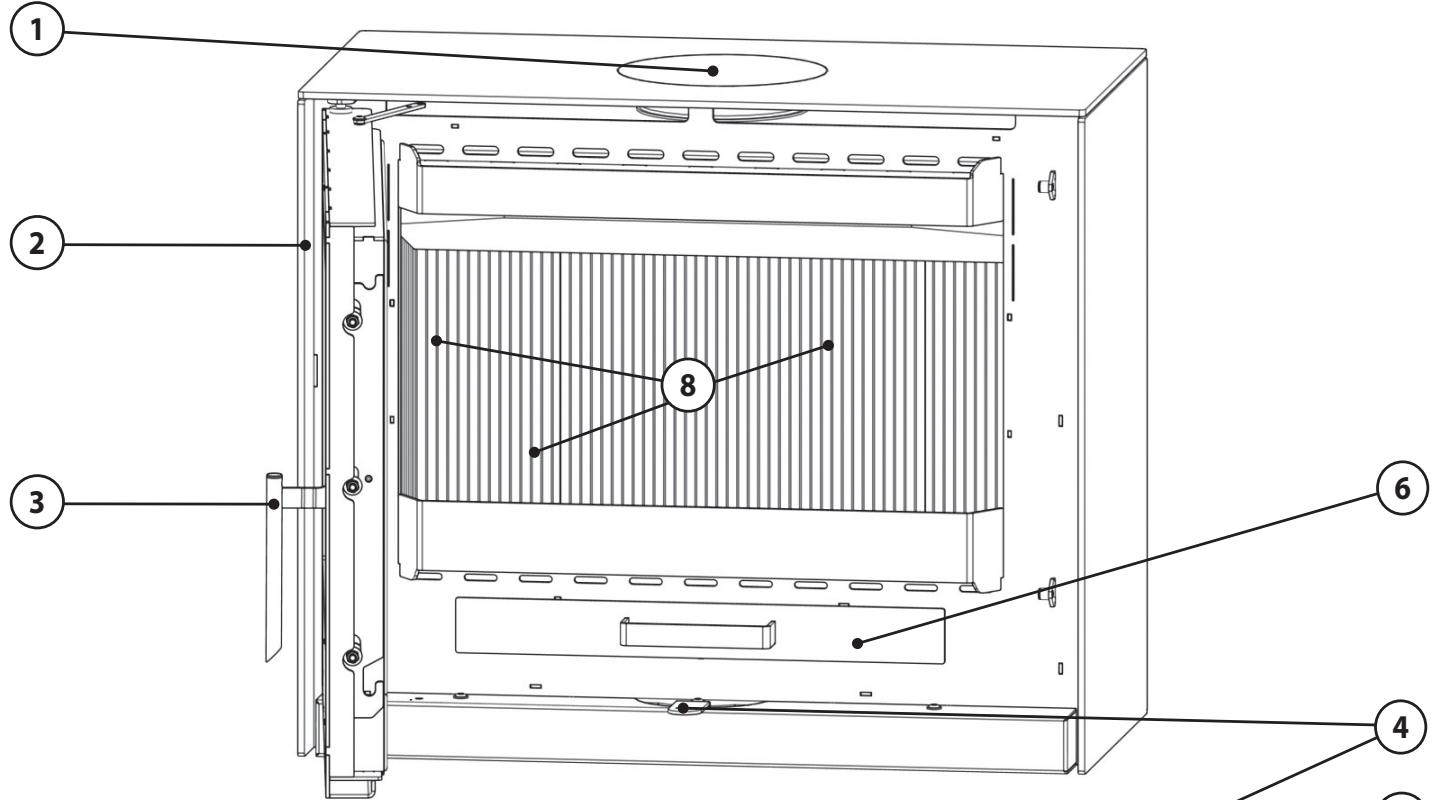

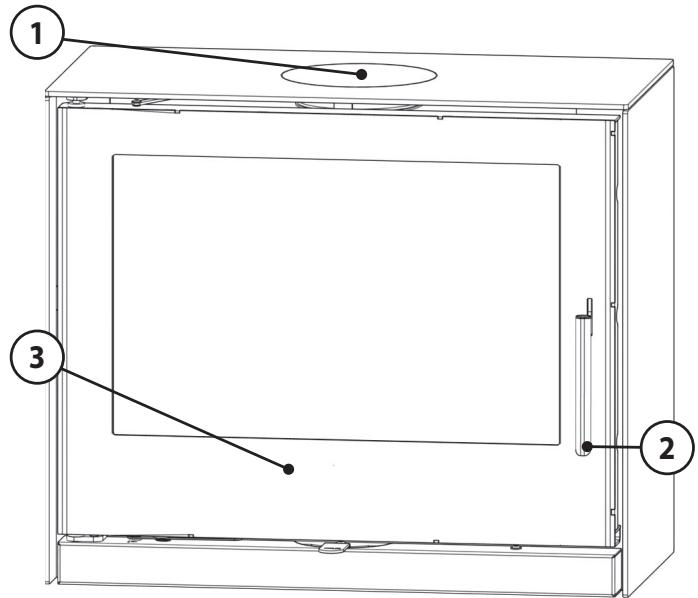

1 Raccordement par le haut
2 Poignée
3 Porte ouverture foyer

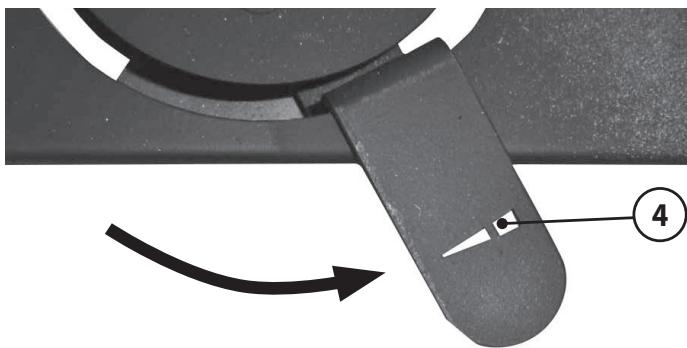

4 Tirette de réglage (sur la droite - ouvert)

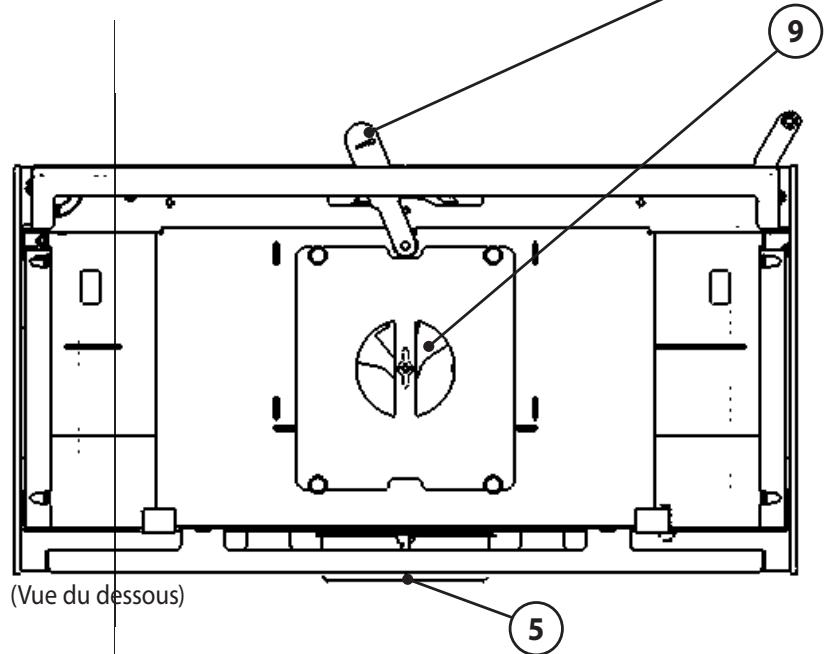

5 Raccordement par I'arriere
6 Cendrier
7 Compartment range-buches
8 Habillage interieur foyer
9 Raccordement pour arrivée d'air extérieur

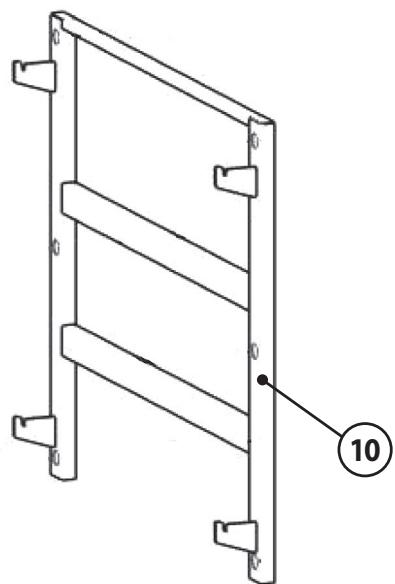

10 Kit de fixation murale (Modèle «Suspension murale»)

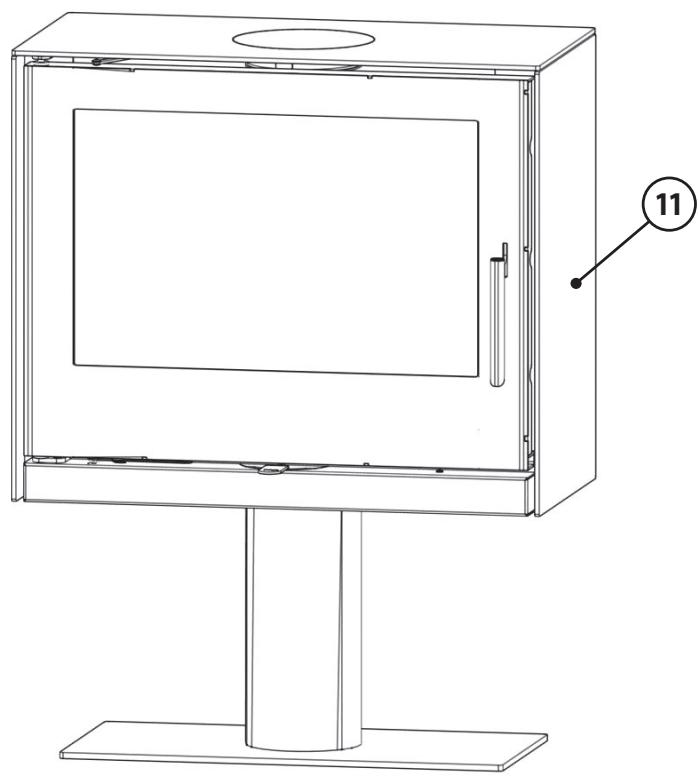

11 Modèle «Pied central»

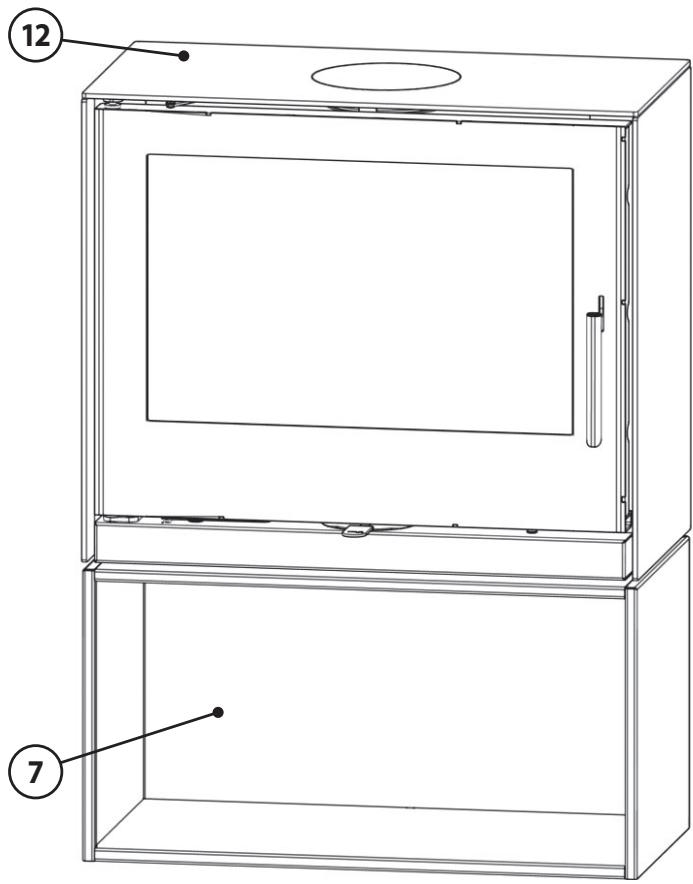

12 Modèle «Box»

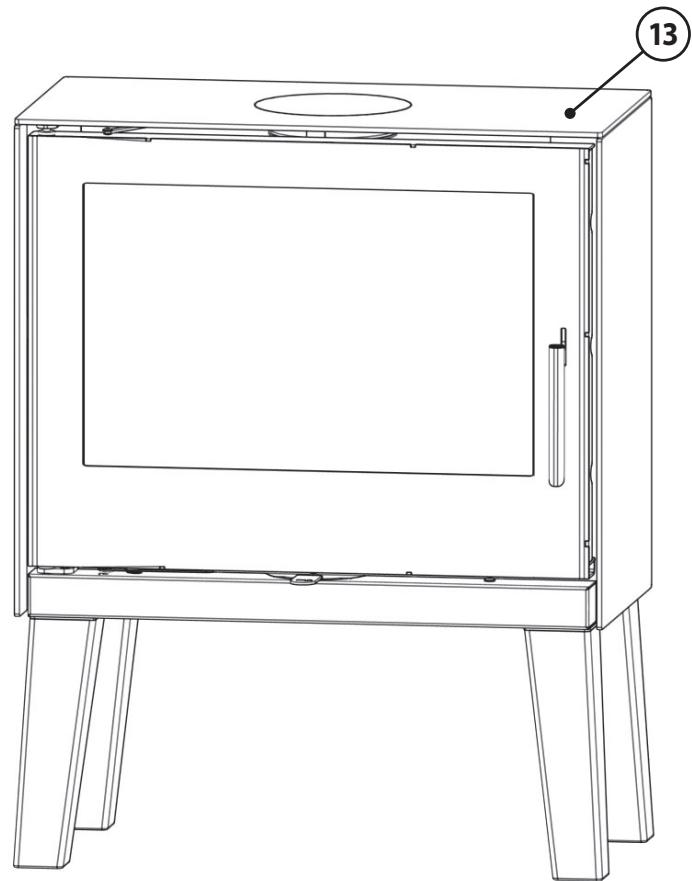

13 Modèle «Pieds en bois»

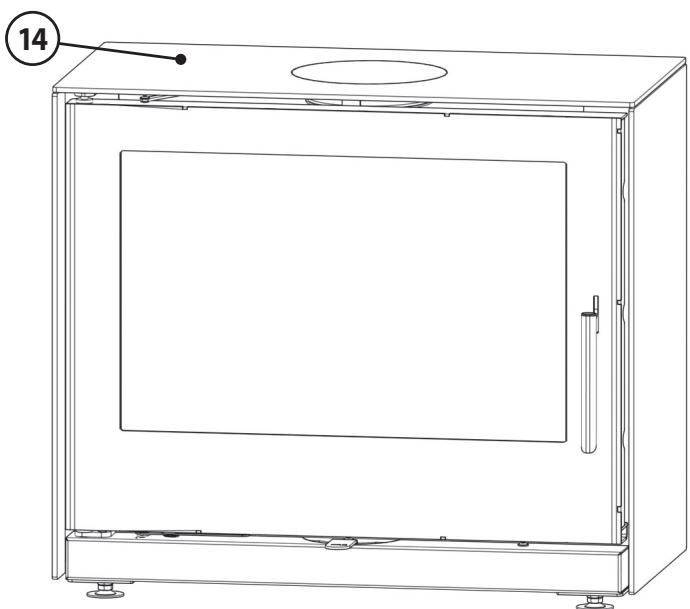

14 Modèle «Pieds réglables»

3. Utilisation conforme à la législation et consignes de sécurité

Un poèle à bois est un système de chauffage d'appoint, il ne peut être considéré comme un système de chauffage principal.

3.1 Utilisation conforme à la législation

L'appareil a eté concu pour la combustion de bois-buches dans son fonctionnement à feu intermittent. Il a eté testé et reconnu conforme aux exigences de la norme EN 13240.

L'appareil ne peut être utilisé que dans un foyer d'habitation, son installation dans un garage, dans des locaux humides ou en plein air est formellement interdite.

Dans son fonctionnement à feu intermittent, les phases de combustion atteignent 45 minutes pour la quantité de bois recommandaee de 1,43 kg de bois.

Il est interdit de chercher à prolonger la phase de combustion en utilisant des quantités de bois plus importantes.

Ce manuel vous informe sur les fonctions et l'utilisation de votre apparéil et est partie intégrante du produit. Conservez-le soignement pour toute référence ultérieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage.

L'appareil ne doit enaucun cas subir de modifications! L'acheteur et utiliseur d'un poele à bois est tenu de s'informer sur son manie-ment correct à l'aide de ce manuel. Le non-respect des instructions et mises en garde containues dans ce manuel entrainera l'annulation immediate de la garantie. Merci de votre comprhension!

3.2 Consignes de sécurité

Prudence! Risques de brûlures dus à des parties chaudes de l'appareil! Pendant le fonctionnement du poèle, les surfaces, les portes de foyer, les éléments de commande, le conduit de fumées et la vitre sont très chauds.

Veuillez toujours porter des gants de protection pour toute manipulation de l'appareil.

- Sécurité produit

Cet apparéil a été concu et construit en fonction des technologies les plus récentes et dans le respect des consignes de sécurité en viqueur.

Il n'est cependant pas impossible que des dommages corporels ou matériels puissant survenir pendant le fonctionnement.

Gardez donc constamment à l'esprit les consignes de sécurité et soyez toujours conscient des évventuels dangers pendant l'utilisation de l'appareil, ne l'utilise que dans l'usage pour lequel il a été créé et veillez à ce qu'il soit toujours intact et non-endommagé!

Conseils d'utilisation

Votre installerateur vous fournir toutes les explications nécessaires au bon fonctionnement et à l'utilisation sure et ajusté de votre apparéil. Il vous fournir des conseils nécessaires pour une utilisation correcte et respectuese de l'environnement.

Veiliez à que l'on vous remette en main propre tous les documents et tous les accessoires liés à cet apparéil.

Conduite à tener en cas d'urgence

Ne vous mettez jamais vous-même en danger!

Mesures possibles sans néglierer votre propre sécurité:

• Mettez en garde les personnes représentes et demandez-leur de quitter le bâtiment sans attendre.

Mettez immédiatement l'appareil hors-service.

Risque d'incendie

N'entrepose jamais de matérieliaux ou liquides inflammables sur l'appareil ou en sa proximite.

Ne placez aucun objet inflammable (par ex. tapis, meubles, plantes) à proximé de la porte du foyer.

L'appareil doit être installé sur une plaque de protection ininflammable. Veuillez également respecter les distances de sécurité en vigueur.

- Danger dû à une alimentation en air frais insuffisante

Veuillez constamment garantir une alimentation en air frais suffisante dans la piece d'installation quand l'appareil est en fonctionnement. Il en est de même pour son fonctionnement parallele avec d'autres apparèils générateurs de chaleur.

3.2 Consignes de sécurité (suite)

- Dégats dus à des erreurs de manipulation

Des erreurs d'utilisation peuvent entrainer des dommages personnels et/ou matériels! L'appareil ne doit être utilisé qu'à porte fermée!

Veuillez vous assurer que les enfants ne jouent pas avec l'appareil et ne l'utilisent pas sans surveillance.

Veuillez vous assurer que l'appareil n'est utilisé que par des personnes ayant les capacités physiques et mentales pour l'utiliser de manière conforme et ajustate.

N'utilise que les combustibles recommendés dans les limites quantitatives prescrites.

Pour l'allumage, n'utilise jamais de liquides inflammables (essence, alcool, etc.)!

Ne fermez jamais complètement les arrivées d'air tant que le poèle est en fonctionnement à cause des risques de déflagration dus à l'inflammation de gaz combustibles imbrûés.

La portedou foyer ne doit etre ouverte que pour l'alimentation en combustible.

Ne brûlez jamais de déchets menagers tels qu'aérosols, écipités de métal etc. dans le foyer-Risque d'explosion!

N'utilisiez jamais d'eau pour eteindre un feu!

Risques de brûlures dus à des pièces chaudes

Pendant le fonctionnement du poèle, les surfaces, les portes de foyer, les éléments de commande, les tuyaux et la vente sont très chauds.

Veuillez toujours porter des gants de protection pour ouvrir ou fermer la porte, pour toute manipulation des tirettes ou autres éléments de réglage ainsi que pour la réalimentation de l'appareil.

Ne laissez jamais les enfants sans surveillance à proximité de l'appareil en marche!

- Conditions préalables, installation et premier feu

Le fonctionnement de l'appareil, est soumis à des règles et consignes de sécurité locales. Le respect strict de ces règles et consignes est la condition essentielle pour une utilisation conforme aux règles.

L'appareil doit être installé conformément aux specifications des normes en vigueur. Le recours à un professionnel qualifié est recommendé.

Nettoyage, entretien et remedes aux dysfonctionnements

Veuille nettoyer l'appareil régulierement.

Le nettoyage et l'entretien doivent être effectuels par une entreprise qualifiée.
Veuillez utiliser uniquement nos pieces de rechange d'origine JUSTUS ainsi que les accessoires originaux de notre marque.

4.Description de I'appareil

4.1 Pièces fournies

Veuillez vous assurer à la livraison que l'appareil est intact et au complet.

• Palette avec l'appareil dans un cadre en bois
• Carton avec pieces correspondant à l'option可以选择 (pied central: Art. Nr. 9216 22, Box: Art. Nr. 9216 23, kit de fixation murale: Art. Nr. 9216 43, jeu de 4 pieds en hêtre/ plaque de montage incl. Art. Nr. 9216 85 ou jeu de 4 pieds métalliques régables/ plaque de montage incl. Art. Nr. 9216 86)
• Patins de feuitre pour les modèles «Pied central», «Box» et «Pied en bois», pour compenser d'eventuelles inégalités du sol.
• Gant, manuel d'utilisation et fiches de conseils dans un sac en plastique à l'intérieur de l'appareil
  Guide d'utilisation pour poées à bois

4.2 Pièces non-fournies

Les accessoires ci-dessous ne font pas partie de la livraison mais sont disponibles chez vous revendeur.

Tuyaux, disponibles chez JUSTUS dans leur couleur d'origine
Tuyaux Au-Flex avec manchon mural pour raccordement arrivée d'air extérieur
- Plaque de protection en verre ou en acier

4.3 Pièces de rechange d'origine

Veuillez pour cela vous adresser à votre revendeur.

Utilisez uniquement les pieces de rechange d'origine de notre marque.

Les pièces détachées d'autres fabriquants n'ont pas été contrôleés par nos services et ne sont donc pas/agrees par notre société.

Les pieces de rechange non agrées peuvent eventuèlement modifier les propriétés de l'appareil et promèrttre sa sécurité, ce qui entrainerait la perte de son autorisation de mise sur le marché.

Ceci peut avoir des conséquences juridiques par rapport aux assurances en cas de sinistre évientuel.

4.4 Description de l'appareil

Apparel:

Le corps du poèle est en acier soudé.

Il comporte dans sa partie centrale une chambre de combustion habillée de plaques refractaires. Sous la solide grille foyère se trouve un dendrier. Il est équipé d'un compartment range buches situé sous le foyer.

C'est un poèle à convection, c'est-à-dire qu'il aspire l'air ambiant pour le réchauffer dans ses circuits de convection et le rediffuse ensuite vers l'extérieur pour réchauffer la piece.

Le fonctionnement de cet apparéil est dépendant de l'air ambient. Il est cependant possible, en option, de le raccorder à une prise d'air extérieur.

Habillage céramique du foyer:

Le foyer est habillé de plaques de céramique. Leur fonction est de protégger le métal de la chaleur et de diriger les fumées. Pendant le fonctionnement de l'appareil, il est possible que des fissures apparaissent sur ces éléments. L'origine de ces fissures peut être:

• de trop grosses différences de températe
• des chocs au cours de la réalimentation en bois
• une dilatation du matériel dûè à un chauffage excessif

Ces fissures superficielles ne sont pas graves à priori tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques de céramique.

Ces plaques sont exclues de notre garantie contractuelle.

AVERTISSEMENT!

Risques d'incendie en cas d'utilisation de pieces de rechange non originales!

L'utilisation de plaques d'habillage foyer ayant des propriétés thermiques inadéquates peut entrainer une surchauffe des murs et du mobilier à proximité de l'appareil!
Veuillez donc utiliser exclusivement nos pieces de rechange d'origine.

Il est interdit d'utiliser l'appareil sans ses déflecteurs montés. L'appareil peut dans ce cas surchauffer et ses émissions gravement augmenter.

Veillez à disposer avec précaution le combustible dans le foyer pour éviter d'endommager l'habillage en céràmique!

4.5 Caracteristiques techniques

Paramètres	Unité	Valeur
Modèle:		Dias
Puisance nominale:	kW	6,5
Classe énergétique:		A
Indice d'éfficacité énergétique EEl:		106
Rendement énergétique:	%	>78
Hauteur / Largeur/ Profondeur (Modèle «Pied central»):	mm	951 / 718 / 420
Hauteur / Largeur/ Profondeur (Modèle «Box»):	mm	988 / 718 / 420
Hauteur / Largeur/ Profondeur (Modèle «Suspension murale»):	mm	613 / 718 / 443
Hauteur / Largeur/ Profondeur (Modèle «Pieds en bois»):	mm	908 / 717 / 437
Hauteur / Largeur/ Profondeur (Modèle «Pieds régibles»):	mm	629...649 / 718 / 420
Ouverture foyer:	mm	260 / 550
Taille des bùches maxi.:	cm	50
Poids Modèles «Pied central» / «Box» / «Suspension murale»:	kg	135 / 139 / 127
«Pieds en bois» / «Pieds régibles»:	kg	131 / 126
Apte à un fonctionnement en continu:		oui
Débit massique des fumées:	g/s	5,5
Dépression à allure nominale (NWL):	Pa	12,0
Température moyenne des fumées à la buse:	°C	337
Combustibles autorisés:		- Bùches de bois; -Briquettes de bois
Raccordemen par le haut (sol - haut de buse) Modèles «Pied central» / «Box» / «Suspension murale»:	mm	945 / 982/ 607
«Pieds en bois» / «Pieds régibles»:	mm	902 / 623
Raccordement par le haut (bord arrière - axe buse) Modèles «Pied central» / «Box» / «Suspension murale»:	mm	185 / 185 / 209
«Pieds en bois» / «Pieds régibles»:	mm	203 / 185
Raccordement par l'arrête (sol - bas de buse) Modèles «Pied central» / «Box» / «Suspension murale»:	mm	761 / 798 / 423
«Pieds en bois» / «Pieds régibles»:	mm	718 / 439

4.6 Réglages de bases pour contrôle norme EN 13240

Bùches de hêtre :
Taille des bùches:	30 cm
Dépression:	12 Pa
Tirette de réglage:	Position «max» (enclenchée)
Charge de combustible:	1,43 kg

4.7 Croquis / Dimensions (Selon le modele)

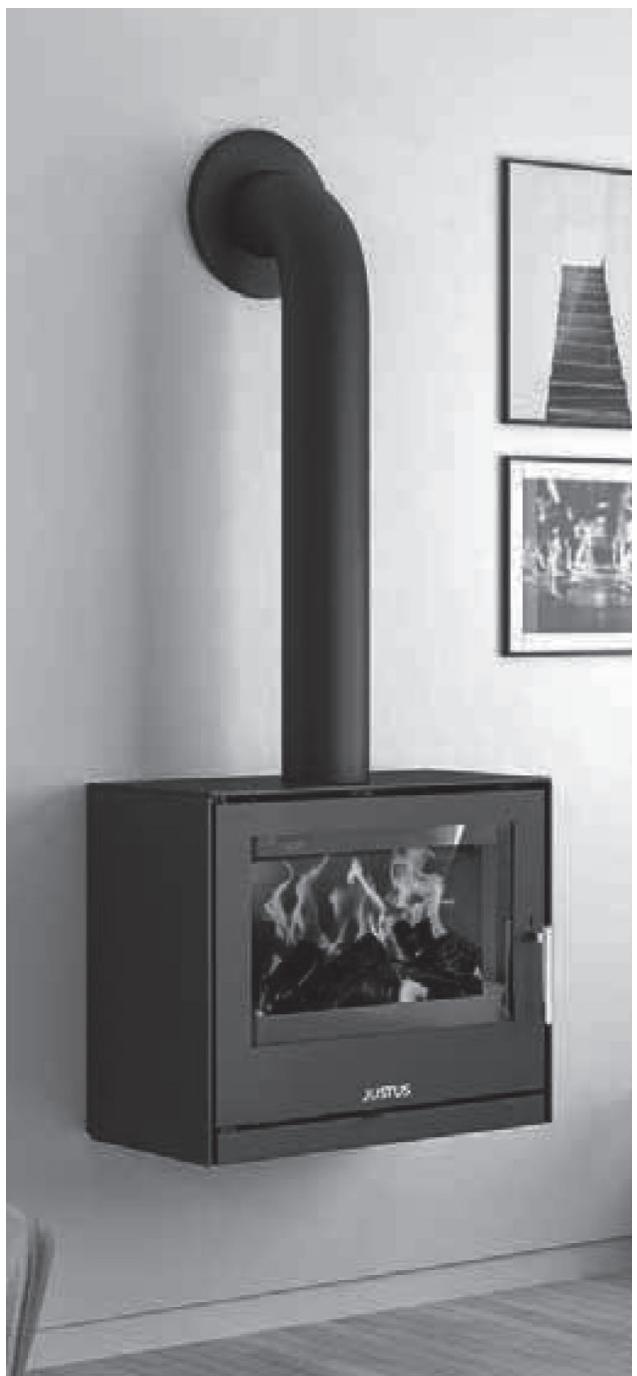

4.7.1 Dias Modèle «Suspension murale»

4.7.2 Dias Modèle «Pied central»

4.7.3 Dias Modèle «Box»

4.7 Croquis / Dimensions (Selon le modele)

4.7.4 Dias Modèle «Pieds en bois»

Jeu de 4 pieds en bois de hêtre, plaque de montage incl.

4.7.5 Dias Modèle «Pieds réglables»

Jeu de 4 pieds métalliques, plaque de montage incl.

5. Combustibles

5.1 Combustibles autorisés

Ce poèle a été créé jusqu'à la combustion de bùches de bois non traités et de briquettes de bois.

Le bois frais doit être fendu en buches et seché sous abri sec et bien ventilé pendant au moins 18 à 24 mois.

Son taux d'humidité résiduelle doit être inférieur à 20 %.

Les bois les比较好 approupés sont les feuillus durs (bouleau, charme, hêtre). Ces bois ont une valeur énergétique particulièrement mention elevée et brulent de façon propre à condition d'être bien secs.

Les feuillus tendres (tilleul, saule, peuplier) sont à éviter et les résineux (pin, sapin.) en usage permanent sont à proscire.

Évitez les flambees trop vives qui provoquent des surchauffes brutes.

Si vous brûlez du bois trop humide, vous n'atteindrez pas une température suffisante dans le corps de chauffe. Le.POèle ne «tire» pas.

Il peut arriver qu'un bois en appearance bien sec contienne encore à l'intérieur un taux important d'humidité résiduelle.

Il est interdit de brûler les substances suivantes:

• briquettes de lignite
  bois humides ou traités
  bois industriel, chutes de menuiserie
• débris de bois ou copeaux
• papier ou cartonnages (sauf pour l'allumage)
• écorces ou déchets d'aggloméré
• matières plastiques et déchets menagers

6.0 Conduit des fumées et apport d'air extérieur

Le conduit des fumées a pour fonction d'expulser les fumées produites par la combustion vers l'extérieur selon le principé d'ascendance thermique. En même temps, l'air de combustion nécessaire est apporté de l'extérieur dans la piece d'installation et à partir de là dans la chambre de combustion de l'appareil.

La puissance de chauffe est déterminée par la puissance de la dépression («tirage») en fonction de la quantité d'air comburant participant au processus de combustion.

La dépression («tirage») est initialement déterminée par la hauteur effective du conduit de fumées (hauteur entre l'entrée et la sortie du conduit) et par la différence entre la température des fumées à la sortie du poèle et la température extérieure à la sortie de toit.

Plus les fumées sont chaudes et plus le conduit est long, plus le tirage sera puissant.

Peuvent avoir une influence négative: des pertes de pression dans l'appareil, dans les tuyaux, ainsi que dans l'apport d'air de combustion.

La dépression nécessaire au bon fonctionnement de l'appareil est de 12 Pa. Une différence de plus de 25% par rapport aux valeurs indiquées peut entrainer des dysfonctionnements:

En cas de tirage trop faible, il est possible que des gaz ou fumées s'échappent dans la pierce où se trouve le poèle.

Veuillez dans ce cas rallonger votre conduit ou le faire réviser.

En cas de tirage trop important, il est possible que l'appareil surchauffe et subisse par-là des déteriorations irrémédiables («effet de forge»).

Veuillez dans ce cas installer un moderateur de tirage.

Un professionnel qualifié pourrait vous donner les informations nécessaires sur le tirage existant dans votre conduit.

En cas de problèmes à l'allumage, veuillez utiliser une plus grande quantité de bois d'allumage et laisser la porte du foyer (3) entr'ouverte sous votre surveillance.

6.1 Raccordement au conduit des fumées/Raccordement tuyaux

Se conférer au DTU 24.1.

Pour un conduit déjà existant: voirlez à ce qu'il soit totalement propre, si non, faites-le ramoner par action mécanique avec un hérisson. Faites également vérifier sa classification et contrôle son bon état (stabilité, étanchéité, compatibilité des matériaux, section) par un professionneliel qualifié.

Si le conduit, de par son état, n'est pas utilisable, il appartiendra à un spécialiste de le remetre en état conformément aux réglementations en vigueur.

Ce poèle est équipé d'une porte de foyer à fermeture automatique munie de ressorts, et est unconçu exclusivement pour une utilisation à porte fermée.

La porte du foyer (3) doit pouvoir se reférer d'elle-même après rechargement du poèle, de façon à ce que le tirage (dépression) du conduit de fumées ne soit pas perturbé, ce qui entrainerait des dangers et dysfonctionnements.

Le type et l'état du conduit de fumées utilisé joue un role essentiel pour le bon fonctionnement de votre poèle.

Utilisez des tuyaux en tôle émaillée ou en acier inoxydable, sans réduction sur leur parcours (voir notre gamme d'accessoires, disponible chez votre revendeur).

Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement. Veiliez à ce que le tuyau ne dépasse pas à l'intérieur du conduit; les emmanchement doivent être démontables et étanches.

La distance minimale entre le tuyau de raccordement et le mur d'adossement doit être égale à au moins 3 fois le diamètre du tuyau. Evitez une trop longue portion horizontale; si vous ne pouvez faire autrement, donnez-lui une inclinaison ascendante de 5 cm par mètre.

Le raccordement de certains poêles pouvant se faire, au besoin, soit par le haut soit par l'arrière, voirlez toujours à installer hermétiquèment le cache obturator prévu à cet usage sur la sortie non-utilisée.

Nous youse conseillons d'utiliser un manchon mural.

Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement.

6.2 Prise d'air extérieur

Si besoin est, il est possible de connecter le poèle à une prise d'air extérieur.

Dans le cas de pieces à vivre particulièrement étanches, il est possible de raccorder le poèle à une prise d'air extérieur. Vous trouverez la buse nécessaire à un tel raccordement dans notre catalogue d'accessoires.

En cas de connexion à l'air extérieur, veillez bien à ce que les conduits soient parfaitement étanches avec une entrée d'air face aux vents dominants.
- L'apport d'air de combustion ne peut se faire que par tuyau lisse de 0.100 mm en acier ou plastique. En cas d'utilisation d'un tuyau rectangulaire, il est nécessaire que celui-ci ait une section d'ouverture d'au moins 8000 mm^2 .
- La longueur maximale du tuyau ne doit pas dépasser 6 m, ne doit pas composer de réductions et ne doit pas avoir plus de 3 coudes à 90^ !
- L'arrivée d'air ne doit pas être réduite ou obturée par inadvertance quand le poèle est en fonctionnement.
- Pour un conduit débouchant dans un vide sanitaire, la section de la grille d'aération du vide sanitaire en cm^2 doit être égale à au moins 5 fois la surface au sol du vide sanitaire en m^2 .
- Si le raccordement à l'air extérieur est impossible, il faudra installer une prise d'air frais extérieur supplémentaire positionné face aux vents dominants.

Cette prise est d'autant plus nécessaire en cas de logement fortement isolé et /ou équipé d'une VMC (ventilation mécanique contrôle).

Cette arrivée d'air, obturable* lors du non-fonctionnement de l'appareil, doit avoir une section libre d'ouverture de 0,5 dm² (50 cm²).

• sauf si le logement ne dispose pas de ventilation par balayage (arrêté mars 1982): dans ce cas, l'arrivée d'air doit être non-obturable!

• Attention! Une注意到 de cuisine à fort débit peut perturber la combustion d'un appleil à bois.

• Il est en tout cas impératif d'assurer une consommation d'air de combustion d'environ 30 ~m^3 / h pour une dépression de 4 Pa.
• Le tirage du conduit doit être à même de surmonter les résistances supplémentaires d'une telle installation.
• Quand l'appareil est à l'arrêt, veillez à fermer les tirettes d'acciviée d'air pour éviter toute circulation d'air froid dans le conduit. L'isolation du tuyau permet d'éviter une formation éventuelle de condensation.
• Si l'appareil est installé dans un local humide (bâtiment neuf), de la condensation peut se former sur le corps de chauffe et provoquer par la suite de la corrosion.
• Lors d'un raccordement par une arrivée d'air extérieur, ne prenez pas l'air de combustion par des pieces humides (par ex. sous-sol, vide sanitaire) car cela peut engendrer de la condensation ou corrosion dans le corps de chauffe, lorsque le poèle n'est pas en fonctionnement.

Modèle «Suspension murale»: un raccordement à l'air extérieur vers l'arrière n'est possible que dans certaines conditions:

Le tuyau d'apport d'air doit etre glissé sur la buse de raccordement depuis l'autre cote du mur de montage.

7. Installation et mise en service

7.1 Installation

Emplacement dans la piece d'installation:

Pour éviter tout danger d'incendie, il est indispensable de strictement respecter les règles et consignes de sécurité locales en vigueur. Veuillez également respecter les distances minimales.

Ne posez aucun objet inflammable (par ex. tapis, meubles, plantes, etc.) dans la zone de sécurité.
La zone autour du raccordement au conduit des fumées dans le mur ne doit composer aucun matériel inflammable ou sensible aux températures.

Distances minimales à respecter:

A: 80 cm dans la zone de rayonnement de la vitre

B1: 20 cm distance mur arrière*

B2: 20 cm distance mur létéric

C: 30 cm protection sol sur les côtés de la porte**

D: 50 cm protection sol devant la porte**

*) L'installationdu modèle «Suspension murale» n'est possible que sur des murs ininflammables qui ne nécessitant pas de protection. La distance au mur arrête est de 0cm . En cas de murs hautement isolés, il faudra respecter une distance minimale de 5cm .

**) Pour le modèle «Suspension murale», la protection du sol doit recouvrir toute la surface située sous l'appareil, distances laterales C et devant la porte D inclues.

Les distances minimales arrirées (B1) et laterales (B2), ainsi que la distance minimale dans la zone du rayonnement de la vitre sont également mentionnées sur la plaque signalétique de l'appareil.

Lors de l'installation, il est impératif de respecter une distance de sécurité d'au moins 45 cm entre le tuyau de raccordement sur toute sa longueur et tout objet combustible / inflatable ou mur porteur. Ceci peut nécessiter une distance entre l'appareil et le mur plus importante que celle mentionnée ci-dessus.

Ces distances minimales se refèrent à des murs inflammables ou porteurs. Si ce n'est pas le cas, il est possible de réduire ces distances. En cas de murs hautement isolés (valeur U <0,4 W/m²·K) il est faudra augmenter de 5 cm la distance minimale nécessaire entre le mur et l'appareil, en fonction de la norme DIN 18896.

Si le poèle est installé trèsprés du mur, des traces de pyrolyse peuvent apparaitre sur le mur.

7.2 Montage de l'appareil ( selon les modèles)

Attention!

Les travaux de montage doivent etre effectués à deux!

Les étapes de montage dépendent du modele choisi.

Avant de commencer le montage, enlevez la plaque supérieure de l'appareil (1).
Déposez la plaque supérieure (1) sur une surface molle à côté de l'appareil.

7.2.1 Montage du modele «Pied central»:

Collez 6 patins de feuitre sous le pied comme indiqué sur le croquis ci-dessus.
La colonne du pied est soudée dans sa longueur. Veuillez positionner le pied de façon à ce que cette soudure soit située sur l'arrière de l'appareil.
Soulevez a deux l'appareil et posez-le sur son pied.
Insérez un petit tournevis dans les trous pour bien positionner le pied par rapport à l'appareil.
Vissez l'appareil à son pied à l'aide des 4 vis.

7.2.2 Montage du modele «Box»:

7.2.2 Montage du modele «Box» (suite):

Collez 4 patins de feucre sous le pied comme indiqué sur le croquis de la page précédente.
Installlez la Box a l'endetroit désire et vérifiez son horizontalité.
Soulevez a deux l'appareil et posez-le sur la Box.

Ce faisant, introduisez les 4 goupilles de positionnement situées sous l'appareil dans les 4 trous de positionnement situés sur le haut de la Box.

7.2.3 Montage du modele «Suspension murale»:

En cas de raccordement par l'arrière, il faudra d'abord démonter l'habillage du foyer (8) et les déflecteurs ( 9.4) pour pouvoir acceder à la buse par le foyer.

Maçonner le manchon mural dans le mur prévu pour suspendre le poèle.

Positionnez horizontally et avec exactitude le cadre de fixation murale (12) comme indiqué sur le croquis et marquez la position des 6 vis de fixation sur le mur prévu.

Le cadre de fixation murale (12) est livré avec 6 vis de 8 mm et 6 chevilles de 12 mm pour sa fixation au mur.

Percez 6 trouss pour les chevilles de 12mm
Introduisez les chevilles de 12 mm.
Fixez le cadre de fixation murale (12) à l'aide des 6 vis de 8 mm dans les chevilles de 12 mm.

Prenez soit de bien vérifier la position verticale et horizontale du cadre de fixation murale (12).

Fixez le cadre de fixation murale (12) avec les 6 vis de 8 mm dans les chevilles de 12mm ennant soin de respecter l'exactitude de son horizontalité.

Introduisez le tuyau (non compris dans la livraison) dans le manchon mural et raccourcissez-le de façon à ce qu'il ne dépasse que de 55 mm du mur ou de 20-30 mm hors du cadre de fixation murale (12).

(Suite page suivante)

7.2.3 Montage du modele «Suspension murale» (suite):

Desserrez les 2 vis M6 situées à l'intérieur de l'appareil et dé-montez la buse.
Introduisez la buse dans le tuyau.

SusPENDez l'appareil à son cadre de fixation murale (12).
Revissez la buse à l'appareil à l'aide des 2 vis M6 préalablement dévissées depuis l'intérieur de l'appareil.
Remettez en place l'habillage du foyer (8) et posez pour finir la plaque supérieure (1) sur l'appareil.

7.3 Premier feu

Conditions préalables:

Le système respecte les consignes en vigueur et a été agréé par une autorité officielle compétente et qualifiée.

Assurez-vous d'avoir retire de la chambre de combustion et du cendrier tous les documents et accessoires fournis.
Décoller soigneusement tous les autocollants de la vitre sans y laisser de trace.

Premier feu

La peinture spéciale haute température de l'appareil ne durcit qu'après un premier feu. La peinture va tout d'abord se ramollir pour parfaire son application et durcira de manière définitive et permanente durant le refroidissement du poèle.

Veuillez noter les points suivants:

Avant le premier feu, veuillez vous assurer qu'aucun object (gants, emballages plastique, etc.) ne se trouve dans le dendrier ou les voies d'évacuation.
- Il est fortement déconseilé de toucher ou de fröler le poèle durant la phase premier feu. Faites tout particulièrement attention à ce que vos gants de protection n'effleurent la surface située au-dessous de la poignée de la porte quand vous ouvrière celle-ci pour une première réalimentation du poèle.
Pendant l'opération premier feu, ne fermez pas complètement la porte du foyer (3) pour éviter que le joint de la porte ne se colle au corps du poèle pendant la phase de ramollissement puis de dürcissement de la peinture.
- Pendant cette première chauffe, le poèle dégagera des odeurs et des fumées, phénomène normal dû à la cuisson de la peinture et à l'évaporation des graisses de montage. Ces odeurs disparaitron rapidement.
Veilzdonc abienventilerla piece.
- Ne déposezaucun object surle poèlependant la phase de cuisson de la peinture.
- Ce processus de cuisson de la peinture doit être effectué sous surveillance.

Souvent, les conduits de fumées en maconnerie qui n'ont pas été utilisés pendant une longue période doivent être «sechés» en un premier temps. Ce n'est qu'après plusieurs flambées intenses que vous obtiennent un bon tirage.

8. Utilisation

Une utilisation correcte du poèle demande un peu d'entrainment. Type du bois utilisé, épaisseur des bùches, taux de d'humidité résiduelle, tirage du conduit: ces paramètres ne sont pas constants et demandent que l'on s'y adapte lors de l'utilisation du poèle.

8.1 Phase d'allumage

Ouvrez à fond l'arrivée d'air (tirette de réglage (4) complètement glissée sur la droite, en position d'allumage «Choke» (= starter).

En position d'allumage «Choke», l'arrivée d'air secondaire est complètement ouverte avec, de plus, un apport d'air primaire dans la chambe de combustion.

Déposez au milieu du foyer 2 buches de taille moyenne espaces d'environ 2 à 3cm parallèment à l'ouverture du foyer.
Posez 2 ou 3 cubes d'allumage sur les buches.

Empilez ensuite autour des cubes d'allumage 8 buchettes (3-4 cm d'épaissur) sur 4 couches.

Les flammes des cubes d'allage doivent par la suite pouvoir brûler librement vers le haut au contact desbuchettes.

Allumez les cubes.
Repoussez la porte (3) du foyer. Ne la fermez pas encore complètement (2 à 3 minutes). Vous évitezez ainsi que les gaz de fumées ne se condensent sur la vitre encore froide.

Le feu brule maintainant par le haut et enflammme ce faisant les bùches plus épaisses de la couche de dessous.

Laissez brûler pendant 15 à 20 minutes.
Poussez la tirette de réglage (4) vers la gauche, de la position «Choke» (= Starter) à la position «Max». La tirette s'enclenche alors sur cette position.

Si le tirage est optimal et le bois de bonne qualité, on pourrait eventuellesment pousser un peu plus la tirette de réglage (4) vers la gauche pour diminuer l'apport d'air.

À l'allumage, nous vous conseillons d'alimenter avec moderation le foyer du poèle encore froid et de veiller à ce que le feu ne s'emballe pas trop vite, de façon à ce que les différents matériaux puissant s'adapter progrèsivement à la chaleur.

On évitera ainsi les risques de fissures des pierres réfractaires et les craquements dus à la dilatation des matériaux.

8.2 RÉalimentation de l'appareil

La combustion de bois se fait en fonctionnement intermittent. Pour utiliser au maximum la chaleur de ce combustible et pour évier des émissions excessives, il faut utiliser l'appareil à sa puissance nominale. À cet effet, il est nécessaire d'utiliser une quantité de bois d'environ 1,43 kg, pour une durée de combustion de 45 minutes.

Ne rechargez le poèle qu'une fois le bois consumede, quand il n'y a plus de flammes dans les braises.

Cela évitera l'échévement d'une trop grande quantité de fumées lors de l'ouverture de la porte (3).

Veuillez ouvrir l'arrivee d'air: tirette (4) poussee vers la droite pour atteindre la position «Max.».

PRUDENCE:

Risques de blessures causés par l'échéppement de flammes ou de fumées lors de l'ouverture de la porte.

Veuillez donc ouvrir la porteprogressivement, lentement et avec précaution.

PRUDENCE:

Risques de brûlures au contact des surfaces chaudes.

Veuillez utiliser des gants de protection pour manipuler la porte et les éléments de commande.

PRUDENCE:

Un chargement de bùches supérieur à la quantité indiquée ou l'utilisation de bois industriel (paLETTE, bois de menuiserie, bois traité) peut entraîner une surchauffe du poële avec endommagement du corps de chauffe et usure prématurée des plaques de l'habillage.

Pour ouvrir et fermer la porte (3) et pour la réalimentation en bois, veuillez toujours porter des gants de protection!
Veuillez d'abord entr'ouvrir la porte (3) avec précaution avant de l'ouvrir complètement.

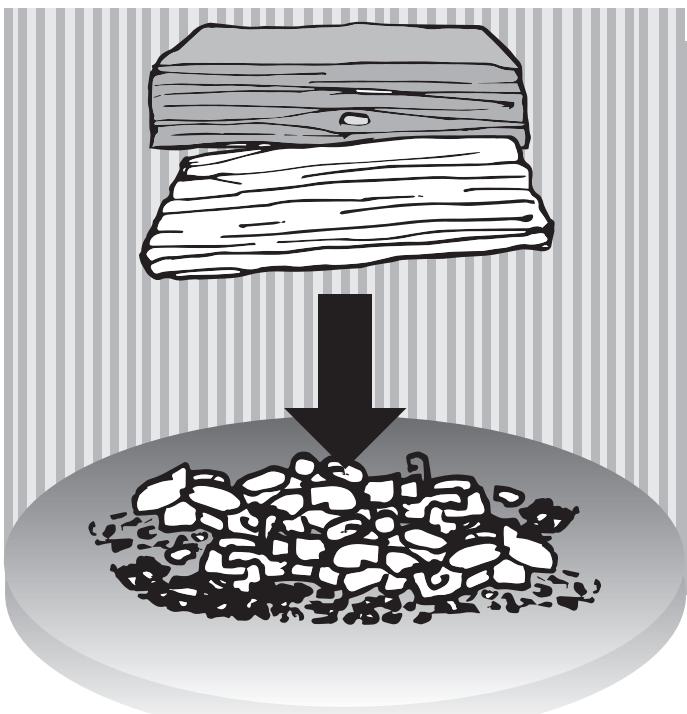

Déposez sur les braises 2 buches maximum espacées d'environ 2-3 cm parallèment à l'ouverture de la porte (transversalement) sur le milieu de la grille.

Fermez la porte du foyer (3).
Pour mistroux amocrer l'allumage, il est possible d'ajouter un apport d'air primaire pendant 5 à 10 minutes en poussant la tirette de réglage (4) sur la position d'allumage («Choke»).
Au cours de la combustion, veuillez réduire lentement l'arrivée d'air secondaire en glissant progressivement la tirote d'arrivée d'air (4) vers la gauche tout en veillant à conserver des flammes vives (sans pointes de suie).

8.3 Réglage de la puissance de chauffage

La puissance de chauffage de l'appareil est déterminée et influençée par différents facteurs:

- Dépression (tirage)

La puissance du tirage dépend de la longueur du conduit des fumées et de sa constitution ainsi que de la différence de température entre les fumées et l'air extérieur.

Les longs conduits en acier à double paroi engendrent un tirage puissant, les conduits en maçonnerie courts ont pour leur part un tirage faible.

À la mi-saison, avec des températures extérieures de 10^ ou plus, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. On peut remédier à ces variations de tirage grâce à la tirette de réglage (4):

Poussez-la vers la gauche pour réduire l'arrivée d'air de combustion.
Poussez-la vers la droite pour augmenter l'arrivee d'air.

- Épaisseur des bûches

Pour une combustion rapide avec puissance de chauffage elevée mais brève, veuillez utilisez des buches plutilot minces (Ø ≤6 cm).
Pour une combustion lente avec puissance de chauffage stable, veuillez utilisez de grosses buches ( ≥ 10cm)

Évitez d'utiliser la tirette de réglage (4) pour réduire l'allure du poèle quand il est alimenté au maximum. Vous évitez z ainsi de trop fortes émissions, des vitres encrassees et un échévement excessif de fumées lors de l'ouverture de la porte (3).

Pour diminuier l'allure, il est préférible de réduire la quantité de combustible tout en veillant à conserver une flamme vivie.

8.4 Chauffage à la mi-saison

À la mi-saison, avec des températures extérieures de 10^ ou plus ou en cas de vent chaud, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. L'appareil brûle mal ou tire mal.

Réduisez la taille des buches pour augmenter la température des fumées et stabiliser ainsi le tirage.
Éventuellesment, augmentez l'apport d'air en poussant la tirote de réglage (4) sur la droite pour atteindre la position «Choke».

8.5 Mise hors-service de l'appareil

• Mise hors-service normale de l'appareil
  Laissez les braises s'eteindre complément.
  Fermez l'arrivée d'air: poussez à fond la tirette de réglage (4) sur la gauche.
  Sortez le cendrier (6) et videz-le.

AVERTISSEMENT:

Des cendres trop chaudes peuvent entrainer un incendie.

Avant de jeter les cendres, veuillez vous assurer qu'elles sont complètement refroidies.

• Mise hors-service urgente de l'appareil (par ex. en cas d'incendie)

RECOMMANDATION:

Conduite en cas d'urgence (par ex. incendie): Ne vous mettez jamais vous-même en danger. Mesures possibles sans négliger par la votre propre sécurité:

• Mettez en garde les personnes presents et demandez-leur de quitter le bâtiment sans attendre.
• Mettez immédiatement l'appareil horservice.

- En cas de surchauffe de l'appareil

AVERTISSEMENT! Danger de brûlures.

Ne jamais jeter d'eau pour éteindre le feu!

Fermez l'arrivée d'air: poussez à fond la tirette de réglage (4) sur la gauche.
Fermez la porte du foyer (3).
- Cessez de réalimenter l'appareil, laissez s'éteindre le feu et les braises.
- Un professionnel qualifié devra s'assurer par la suite que l'appareil, l'ensemble des installations d'évacuation et le conduit sont bien resté intacts.

- En cas de feu de cheminée

AVERTISSEMENT! Danger de brûlures.

Ne jamais jeter d'eau pour éteindre le feu!

- Àprous l'alerte

Fermez l'arrivée d'air: poussez à fond la tirette de réglage (4) sur la gauche.
Fermez, le cas échéant, l'arrivée d'air extérieur.
- Appelez les pompiers!
- Un professionnel qualifié devra s'assurer par la suite que l'appareil, l'ensemble des installations d'évacuation et le conduit sont bien restés intacts.

9. Nettoyage, entretien et maintenance

9.1 Nettoyage des surfaces

La peinture du poèle n'atteint sa durée définitive qu'après plusieurs flambees soutenues à puissance nominale.

Pour éviter d'endommager la peinture, nous vous conseillons de nettoyer les surfaces peintes seulement après plusieurs flambées! Pour nettoyer les surfaces, n'utilise jamais de produits abrasifs, de chiffons microfibre ou de produits liquides sur les surfaces peintes. Utilisez exclusivement un chiffon doux bien sec.

9.2 Nettoyage de la vitre

Pour nettoyer facilement la vitre, vous pouvez utiliser des produits du commerce pour vitre de poêles. Veuillez ensuite secher avec un chiffon bien sec.

Veillez à ne pas laisser couler le produit sur les joints et à ne pas vaporiser de produit liquide sur les surfaces peintes!

9.3 Nettoyage du foyer

ATTENTION! Danger de brûlures.

L'appareil ne peut être nettoyé que quand il est complètement refroidi!

Le foyer, les canaux de circulation de fumée et le conduit doivent être contrôlés au moins une fois par an et doivent être, si nécessaire, débarrassés de leurs dépots de suie et de cendres.

Veuillez utiliser pour cette opération une balayette et/ou un aspirateur à cendres.

9.4 Démontage des déflecteurs et de l'habillage foyer

Pour nettoyer facilement les canaux de circulation des fumées, il faut retarder les déflecteurs et l'habillage du foyer.

Tirez légèrement le déflecteur en céramique du bas (A) vers la porte (3).

Faites basculer vers l'avant le haut de la plaque arriere du milieu (B) et retirez-la du foyer.

Poussez les plaques arrêté de croite et de gauche vers le milieu et retirez-les en les faisant basculer par le haut vers l'intérieur du foyer.
Soulevez légèrement le déflecteur en céramique du bas (C), faites basculer le haut de la plaque d'habillage latérale de droite (D) vers l'intérieur du foyer et retirez-la.

Déposez le déflecteur en céramique du bas dans le foyer, mettez-le à la verticale et sortez-le du foyer par son côté droit.

Faites basculer le haut de la plaque d'habillage latereale de gauche vers l'intérieur du foyer et retirez-la.

(Suite page suivante)

9.4 Demontage des déflecteurs de fumées et de l'habillage foyer (suite)

Poussez légèrement vers la porte du foyer (3) le déflecteur en vermiculite du haut (E), faites-le basculer vers le bas par son côte arrrière (F) et retirez-le du foyer.

Retireez le dendrier (6).
Passez la main par le trou qui en résultat pour soulever la grille foyere et la retarder.
Retirez la plaque en ceramique arrriere de la sole foyere.
Retirez les plaques en ceramique laterales de la sole foyere.

Effectuez ensuite le remontage dans l'ordre inverse.

Au fur et à mesure des combustions, il est possible que des fissures superficielles apparaissent sur les plaques en céramique. Ces fissures superficielles ne sont pas graves à priori tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques.

L'habillage du foyer est exclu de la garantie.

Description du problème	Causes possibles	Test	Solutions
Les fumées s'accumulent pen-dant l'allumage et se répandent dans la pièce. La combustion fonctionne correctement par la suite.	Le tirage de la chemi-née est trop faible pour le poèle encore froid (plus la tempétable des fumées est élevé, plus le tirage est fort).	Utilisez plus de petit bois pour obtenirrapidement unetempérature desfumées élevée.	Installez un tuyau de poèle vertical.Faites faire les calculs pour votre cheminée etfaites- la optimiser si besoin.
	La tempétable extérieure est trop haute (mi-saison).	La combustion estnormale quand il faitplus froid.	À la mi-saison, veillez utiliser beaucoup debois d'allumage. Faites éventuellément un feu d'amorçage dans le bas du conduit des fumées.
Le feu ne brûle pas correctement, la vitre s'encrasse petit à petit.	Quantité de boisinsuffisante.	Augmentez la quantité de bois.	Pour utiliser une quantité de bois correcte,veillez suivre les consignes de ce manuel.Vérifiez l'arrivée d'air.
	Les bùches sont trop grosses ou trop courtes.	À l'allumage, utilisezplus de petit bois etdes bùches de 25 à33 cm de longueur etde l'épaisseur d'unavant-bras.	Fendez vos bùches en quartiers moins gros.
	Le bois est trop humi-de.	Testez l'humidité àcoeur du bois avecun testeur.L'humiédité résiduelle doit être inférieurou égale à 20%.	Utilisez seulement du bois séchépendant au moins 2 ans dans un endroit sec et bienventilé.
	Les tirettes d'arrivée d'air ne sont pas suffi-samment ouvertes.	Changez la positiondes tirettes.	Contrôlez le positionnement correct des tirettes d'arrivée d'air à l'aide votre manuel.Explainez l'utilisation de l'apparil aux autres membres de la famille, étiquetez si besoin les tirettes.Vérifiez l'arrivé d'air.
	Le tirage est trop faible.	Faites mesurer letirage de voting conduit des fumées.	Faites refaire les calculs du conduit des fuméeset faites-le optimiser si besoin.S'assurer de la bonne arrivée d'air.
	Dépots de suie dans le tuyau.	Le tirage s'est-il dégradéau cours des dernièressemaines?	Nettoyez le tuyau régulierement.Evitez une trop longue portion horizontal du tuyau.
Le bois brûle trop vite.	Tirage trop fort.	Faites l'essai d'ouvrirla trappe de révision dans la cave pour réduire le tirage.	Contrôlez le positionnement correct des tirettesd'arrivée d'air dans votre manuel.Si possible, prévoyez l'installation d'un modera-teur de tirage.
	Le joint de la porten'est plus étanché.	Quand le poèle estfroid: coincez une feuille de papierentre le corps dupoèle et la porte.La feuille ne doit pas pouvoir glisser.	Changez le joint.
Calaminage du corps métallique dans le foyer.	Quantité de combustible trop importante, donc température de combustion trop haute.	Pesez les quantités de combustible. Elles doivent être conformes aux quantités indiquées dans ce manuel.	Respectez les quantités de combustible indiquées dans ce manuel. Vérifiez la position des tirettes de réglage.
	Températures trop élevées dues à un tirage trop fort.	Faites refaire les calculs du conduit des fumées.	Si possible, prévoyez l'installation d'un modéréur de tirage.
Le poèle «siffle».	Tirage trop fort.	Ouvrez la trappe de ramonage dans la cave, pour faire un essai à tirage plus faible.	Si possible, prévoyez l'installation d'un modéréur de tirage.
	L'air secondaire ou ter-tiaire tourbillonne dans le foyer à cause d'un tirage trop fort.	À titre d'essai, obtu-rez les trouss d'air ter-tiaire de la plaque du fond de l'habillage foyer, par ex. en y introduisant des vis.	Réduisez le tirage. La plupart du temps, un biseautage (ou chan-freinage) des trouss d'air tertaire pour en élimi-ner les arrêtes trop vives suffit à régler le problème.
Le poèle «craque».	Température trop haute dans le foyer.	Utilisez des quantités de bois moins importantes.	Choisissez la quantité de combustible et la posi-tion des tirettes de réglage en fonction des indications de votre manuel.
Le poèle «cliquête».	Dilatation des matéri-aux en fonction de la température du foyer.	Bruit normal dû à la dilatation.	Choisissez la quantité de combustible et la posi-tion des tirettes de réglage en fonction des indications de votre manuel.
Le poèle dégage des odeurs «chimiques».	La peinture de l'appareil ou des tuyaux n'est pas encore «cuite».	Utilisez des quantités de bois plus impor-tantes.	Veuillez «cuire» la peinture de l'appareil ou des tuyaux (→ 7.2 Premier feu).
Présence de sable dans le foyer.	Frottements dus au bois ou au flux mas-sique des fumées.	Usure normale.	Cette présence de sable est inoffensive. Si le corps métallique commence à être à nu, veillez changer les plaques concernées. Veillez àposer les bùches en position horizon-tale.
L'habillage interieur du foyer est félé.	Heurts lors de la réa-limentation en bois, surcharge de bois ou utilisation de bois traï-tés ou de récapération industririel.	Usure normale.	Ces fissures superficielles ne sont pas graves à priori, tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques de vermiculite. ATTENTION! Utilisez uniquement les pièces de rechange d'origine. Des pièces d'autres marques peuvent modifier l'émission de chaleur de l'appareil et entrainer une surchauffe des murs et du mobilier à proximité de l'appareil.

11. Service après-venture

Cher Client

Nous tenons à vous féliciter pour l'achat de votre poème Justus! Les poêles Justus vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant.

Pour un parfait fonctionnement et de manière à ce que vous obteniez toute satisfaction, faites appel à un installerur spécialiste de la marque. Il vous assurera une installation dans les règles de l'art et assumera l'entière responsabilité de l'installation finale, ainsi que le service après-vente s'il y a lieu.

Service après-vente / Pièces de rechange

Votre poèle comporte un certain nombre de pieces d'usure. Veuillez en contrôle l'état régulierement et lors de l'entretien annuel.

Votre revendeur est à même de vous fournir les pieces de rechanges ajustes.

Pour toute demande de renseignements ou de pieces détachées, consulter votre revendeur et indiquez-lui la référence et le numéro de série qui se trouve sur la plaquette signalétique de l'appareil et que nous vous conseillons de retranscire ci-dessous:

GARANTIE CONTRACTUELLE JUSTUS POELES BOIS / POELES CHEMINEES/ FOYERS

Nous garantissons nos apparèils contre tout vice de fabrication dans les limites des dispositions ci-après:

• la garantie est limitée à l'échange ou à la réparation en nos usines des pièces reconnues défectueuses par nos services, après examen et contrôle en nos usines, à l'exclusion de toute autre indemnité.
• les pièces incriminées sont à returner à votre revendeur avec copie de la facture d'achat et d'installation de l'appareil. Les frais de démontage et de remontage, les frais de main-d'oeuvre ainsi que les évventuels dommages occasionnés par le transport ne peuvent enaucun cas être imputés au fabricant.

La durée de garantie est de

• 2 ans pour les poèles bois, poèles cheminée, foyers de chauffage par convection.
• 2 ans pour les poèles bois, foyers de chauffage de type hydro.

La garantie court à partir de la date de livraison de l'appareil par l'instandateur, et ne peut s'appliquer que si votre apparéil a été installé dans le respect des normes, des règes de l'art et conformément aux règes techniques rappelées dans la notice jointe à l'appareil.

JUSTUS décline toute responsabilité en cas de dommages directs ou indirects causés par l'utilisation de pieces de rechange qui ne sont pas d'origine.

La garantie ne s'applique que dans la mesure ou les commandations et règes de fonctionnement de la notice de l'appareil sont strictement suivies.

Sont exclus de la garantie

• les joints
• les garnitures réfractaires du corps de chauffe
• les déflecteurs et grilles foyerées
• les habillages décoratifs pierres, marbres ou granit qui peuvent désenter des nuances de couleur ou de texture, des inclusions ou des veinages inherents à ces matérielles naturels et qui de ce fait ne peuvent pas été considérés comme des défauts
• les habillages décoratifs en céramique qui peuvent partager des variations de couleur et des craquelures appelées «faïençage», caractéristiques naturelles et inherentes au matériel et à l'utilisation.
• les vitres des poëles. Elles sont en vitrocéràmique, résistantes à des températures de l'ordre de 800^ , températures jamais atteintes en usage courant dans le corps de chauffe. Les accidents mécaniques du verre ne pouraient résultat que d'un choc, d'une mauvaise utilisation ou d'une mauvaise installation et sont de ce fait exclus de la garantie.
• tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non- respect des prescriptions de la notice.

Généralités

• Les interventions du revendeur et le remplacement eventuel de pièces au titre de la garantie ne sauraient prolonger la durée de la garantie. Les nouvelles pièces ne seront couvertes que par la durée de garantie initiale restante.
• La société décline toute responsabilité pour les dommages matériels et corporels causés directement ou indirectement aux personnes, animaux ou choses suite à la non-observation des prescriptions de la notice d'installation et d'utilisation jointe à l'appareil.
• Sont exclus de la garantie toutes les conséquences d'événements non-imputables au produit, tel que décharge électrique suite à orage ou défaut électrique, inondation, incendie, secousses sismiques, événements climatiques etc.

Les dispositions de la garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults et vices cachés qui s'appliquent dans les conditions des articles 1641 et suivants du code civil et des dispositions relatives à la garantie de conformité visées aux articles 211-4, 211-5 et 211-12 du code de la consommation.

13. Conformités aux normes

L'appareil ne doit enaucun cas subir de modifications! L'acheteur et utiliseur d'un poèle à bois est tenu de s'informer sur son manie-ment correct à l'aide de ce manuel.

Le non-respect des instructions et mises en garde containues dans ce manuel entrainera l'annulation immediate de votre garantie.

Merci de votre compréhension!

Veuillez noter:

Avant l'installation et la mise en service de l'appareil, veuillez vous assurer qu'aucun élément de fonction (manettes de réglage, habillage, joints, porte, buse, etc.) n'a été endommagé au cours de la livraison.
Si vous constatéz des dégats quels qu'ils soient, veuillez contacter au plus vite votre revendeur!

Ce manuel vous informe sur les fonctions et l'utilisation de votre poèle et est partie intégrante du produit.
Veuillez suivre scrupuleusement ses instructions et conserveze-le soigneusement pour toute refERENCE ulterieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage.

Rendement et émissions: se référer au certificat «Marquage CE» contenu dans ce manuel!

Appareil conforme aux exigences de la norme EN 13240

13.1 Normes en vigueur

DTU 24.1raitant des conduits de fumées

DTU 24.2 traitant des cheminées équipées d'un poèle fermé

EN 13240 traitant des poêles à combustible solide

Les normes NF et NF DTU sont disponibles auprès de l'AFNOR

Les évventuels branchements électriques doivent être effectués dans le respect des normes par unElectricien professionnel qualifié.

Installeur Terminwunsch

En accord avec le règlement des produits de construction (EU) N^305 / 2011

Pour le produit: Dias

Nr. 480501

Code identification du produit:

Dias

Dias

Dias

Identification du produit de construction conformément à l'article 11.4 di reglement N°305/201:

4805 A01

Usage prévu du produit de construction, conformément à la Specification technique harmonisée applicable, comme prévu par le fabricant:

Poèle à bois domestique à combustion solide sans échangeur eau

Nom, raison sociale ou marque déposée et adresse de contact du fabricant, conformément à l'article 11.5:

JUSTUS GmbH

Werk 14

Oranier Straße 1

35708 Haiger

Nom et adress de contact du mandataire article 12.2:

nicht zutreffend

not applicable

non applicable

Système d'évaluation et de vérification de la constance des performances du produit de construction,

conformément à l'annexe V du règlement:

System 3

System 3

Système 3

certifie par la presente que le produit «appareil de chauffage utilisant du combustible solide» portant la désignation commerciale

Dias

konformistmitdenBestimmungender

est conforme aux disposition

la directive CE sur les produits de construction (EU) Nr. 305/2011

et qu'il satisfait aux normes harmonisées suivantes:

EN 13240:2001/A2:2004/AC:2007

La conformité de l'« applériel de chauffage utilisant du combustible solide» avec les exigences de la norme a été contrôle depuis de

l'organisme de contrôle agree:

Name of recognized testing lab/ Nom de l'organisme de contrôle agreeé

STROJIRENSKY ZKUSEBNI USTAV; s.p.

Hudcova 56 b

CZ 62100 Brno

Notified body: 1015

Efficiency and Emissions/ Rendement et émissions

Brennstoff Fuel/ Combustible	Wirkungsgrad %	CO	NOx	CnHm	Staub/ dust particles/ particules fines
	Efficiency %	mg/m3	mg/m3	mg/m3	mg/m3
	Rendement %	13% O2	13% O2	13% O2	13% O2
Holz/ Wood, Bois	≥ 78,0	≤ 1250	≤ 200	≤ 120	≤ 40
Braunkohlenbrikettes	-	-	-	-	-
Brown coal briquettes
Briquettes lignite

Österreich/Austria/Autriche:

mit 50cm Rauchrohr/ incl. 50cm flue pipe/ incl. 50cm conduite fumées

Brennstoff Fuel/ Combustible	Wirkungsgrad %	CO mg/MJ	NOx mg/MJ	CnHm mg/MJ	Staub/ dust particles/ particules fines mg/MJ
Holz/ Wood, Bois	≥ 80,0	≤ 1100	≤ 150	≤ 50	≤ 35
Braunkohlenbrikettes	-	-	-	-	-
Brown coal briquettes
Briquettes lignite

La Direction de l'entreprise

Veuillez-vous conformer aux consignes d'installation et d'utilisation contenues dans ce manuel.

1. Energielabel und Produktdatenblatt nach EU-Verordnung / Label énergétique et fiche produit selon les normes EU

Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Product data sheet in accordance to (EU) 2015/1186 IV Label énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV
Warenzeichen/ Trademark/ Marque	JUSTUS GmbH
Modell/ Model/ Modèle	Dias 4805
Energieeffizienzklasse/ Energy efficiency class/ Classe énergétique		A
Direkte Wärmeleistung/ Direct heat output/ Puissance thermique directe		6,5	kW
Indirekte Wärmeleistung/ Indirect heat output/ Puissance thermique indirecte		-	kW
Energieeffizienzindex (EEI)/ Energy efficiency index/ Indice d'efficacité énergétique		106
Brennstoff-Energieeffizienz bei Nennwärmeleistung Energy efficiency at nominal heat output/ Efficacité énergétique du combustible à puissance nominale		≥ 78,0	%
Brennstoff-Energieeffizienz bei Mindestlast Energy efficiency at minimum load/ Efficacité énergétique du combustible à charge minimum		-	%
Hinweise zu besonderen Vorkehrungen für Zusammenbau, Installation oder Wartung des Einzelraumheizgerätes. Specific precautions that shall be taken when assembling, installing or maintaining the local space heater. Mesures préventives recommendées pour le montage, l'installation ou la maintenance du dispositif de chauffage centralisé.
Das Gerät ist nur für die Wohnraumbehezung zugelassen. The appliance is approved for domestic heating only./ L'appareil ne peut être utilisé que dans un foyer d'habitation. These Feuerstätte darf nicht verändert werden! The appliance must not be modified! / L'apparil ne doit enaucun cas subir de modifications! Das Gerät muss unter Einhaltung der vorgeschriebenen Sicherheitsabstände aufgestellt werden. The appliance must be set up in compliance with the prescribed safety distances. L'apparil doit être installé conformément aux distances de sécurité prescrites. Das Gerät ist regelmäßig zu reinigen. The appliance has to be cleaned regularly. / Veuillez nettoyer l'appareil régulièrement.

Typ / Type / Type:	Dias
Seriennummer / Serial number / Numéro de série:	4805 A01
Fertigungsmumber / Fabrication number / Numéro de fabrication:
Prüfstempel, Datum: Inspection stamp, date: Tampon de contrôle, date:

F Identification de l'appareil

À mentionner en cas de commande de pieces de rechange ou en cas de demande d'intervention SAV! Veuillez nous communiquer le type, le numero de série, les reférences de votre modèle, ainsi que le numéro de fabrication et la date du tampon de contrôle. Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modele de votre apparéil dans le tableau ci-dessous.

Variante / Identification Code / Récérences type d'appareil:

Stahl/Schwarz

Steel / Black

Acier / Noir

4805 11 A01
