OSMOSE, OVALE N°880115 DIAM.5,20 X 3,95M X H.132CM - Piscine TRIGANO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Piscine hors-sol ovale
Forme	Ovale
Matériau de la structure	Acier ou bois (selon modèle)
Revêtement	Film PVC renforcé
Dimensions	Non précisé
Profondeur	Non précisé
Capacité d'eau	Non précisé
Type de montage	Autoportante avec armature
Accessoires inclus	Non précisé
Filtration	Non précisé
Protection hivernale	Non précisé
Entretien	Nettoyage régulier recommandé
Garantie	Non précisé
Utilisation	Usage familial et récréatif
Installation	Sur sol plat et stable
Poids à vide	Non précisé

FOIRE AUX QUESTIONS - OSMOSE, OVALE N°880115 DIAM.5,20 X 3,95M X H.132CM TRIGANO

Comment monter la piscine TRIGANO OSMOSE ?

Assurez-vous de suivre le manuel d'instructions fourni. Commencez par assembler le cadre en suivant les étapes indiquées, puis déployez le liner et fixez-le correctement.

Quelle est la capacité d'eau de la piscine TRIGANO OSMOSE ?

La piscine a une capacité d'environ 15 m³ d'eau lorsqu'elle est remplie.

Comment entretenir l'eau de la piscine ?

Il est recommandé de tester l'eau régulièrement et d'ajuster le pH et le chlore selon les besoins. Un traitement régulier avec des produits adaptés est également conseillé.

Quelle est la garantie de la piscine TRIGANO OSMOSE ?

La piscine est généralement garantie pendant 2 ans contre les défauts de fabrication. Veuillez consulter le certificat de garantie pour plus de détails.

Puis-je utiliser la piscine en hiver ?

Il est conseillé de démonter la piscine et de la ranger pendant l'hiver pour éviter tout dommage causé par le gel.

Comment réparer un trou dans le liner ?

Utilisez un kit de réparation pour liner. Nettoyez la zone autour du trou, appliquez la colle fournie dans le kit et placez un patch sur le trou en pressant fermement.

Quels accessoires sont recommandés pour la piscine TRIGANO OSMOSE ?

Il est recommandé d'utiliser une couverture de piscine, un nettoyeur de fond et un système de filtration adapté pour maintenir la propreté de l'eau.

La piscine est-elle facile à démonter ?

Oui, la piscine peut être démontée facilement. Suivez les instructions du manuel pour un démontage en toute sécurité.

Où puis-je trouver des pièces de rechange pour la piscine ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou de revendeurs agréés.

MODE D'EMPLOI OSMOSE, OVALE N°880115 DIAM.5,20 X 3,95M X H.132CM TRIGANO

Cette notice est à litre attentivement et à conserver pour toute consultation ultérieure. De même que les notices des autres constituents (skimmer, filtré, etc...) sont également à conserver.

Le montage doit être effectué par des adultes (deux personnes minimum) en suivant impératifement les instructions de préparation et de montage (compter environ une 2 jours de montage hors éventuels travaux de terrassement et de mise en eau).

Nous vous conseillons de monter votre échelle avant de monter votre piscine (si votre piscine est équipée d'une échelle). L'utilisation d'un kit piscine implique le respect des consignes de sécurité décrites dans la notice d'entretien et d'utilisation.

Avant le montage de votre piscine, procéder si nécessaire, aux déclarations (mairie,...) et aux autres démarches (assurances, ...) en vue de l'obtention des autorisations pour la réalisation de votre projet dont vous assumez la responsabilité.

ATTENTION

• Ne jamais entreprises le montage par grand vent car la paroi sera très difficile à manipuler.
• Bien serrer toutes les vis. Un mauvais serrage peut provoquer une rupture de la structure.
• Manipuler le liner en PVC avec précaution durant le montage. N'utilise pas de couteau pour l'ouverture du carton et évitez la présence d'objets tranchants à proximité.

Nos déclinons toute responsabilité en cas de non-respect des instructions de montage

SOMMAIRE

1. Généralités 2
2. Composition de la piscine 3
3. Visserie structure (hors paroi). 4
4. Outillage et matériaux nécessaires au montage (non fournis dans le kit) 4
5. Préparation du terrain 5
6. Montage jambe de force 7
7. Creusement des tranchées 8
8. Assemblage des sangles 9
9. Assemblage de la structure 9
10. Assemblage des rails inférieurs 10

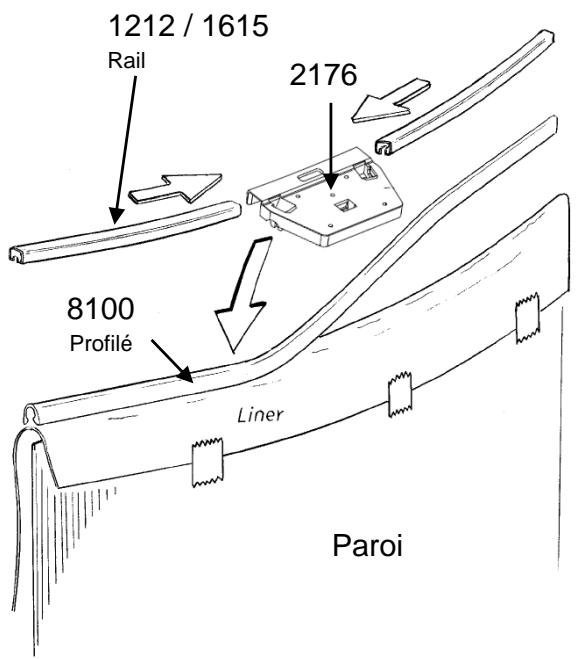

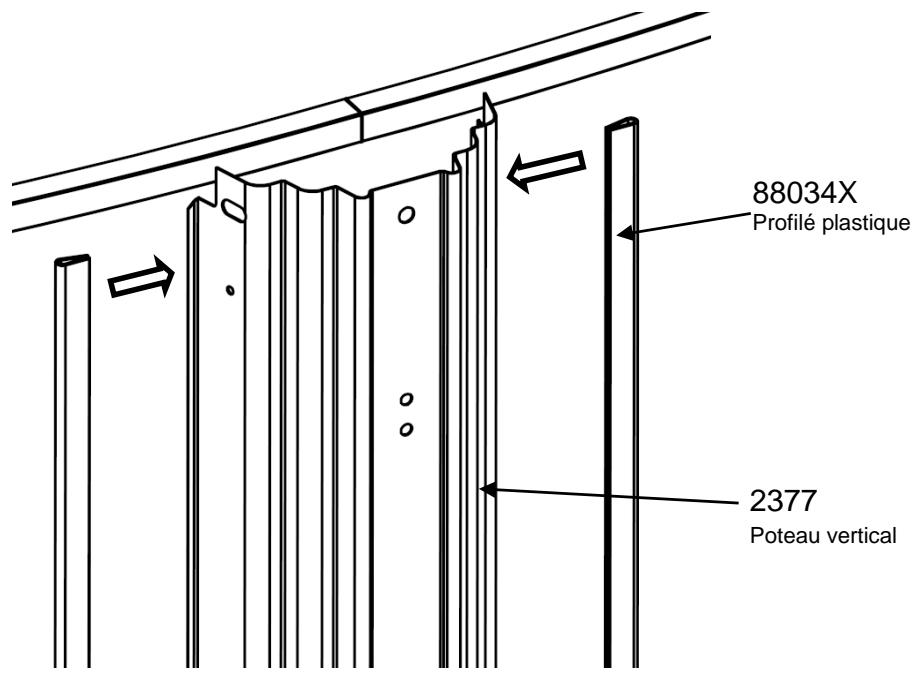

11. Montage des profilés plastiques sur les poteaux 11
12. Installation de la paroi 11
13. Installation du liner (installation à faire pieds nus). 13
14. Remplissage de la piscine 13

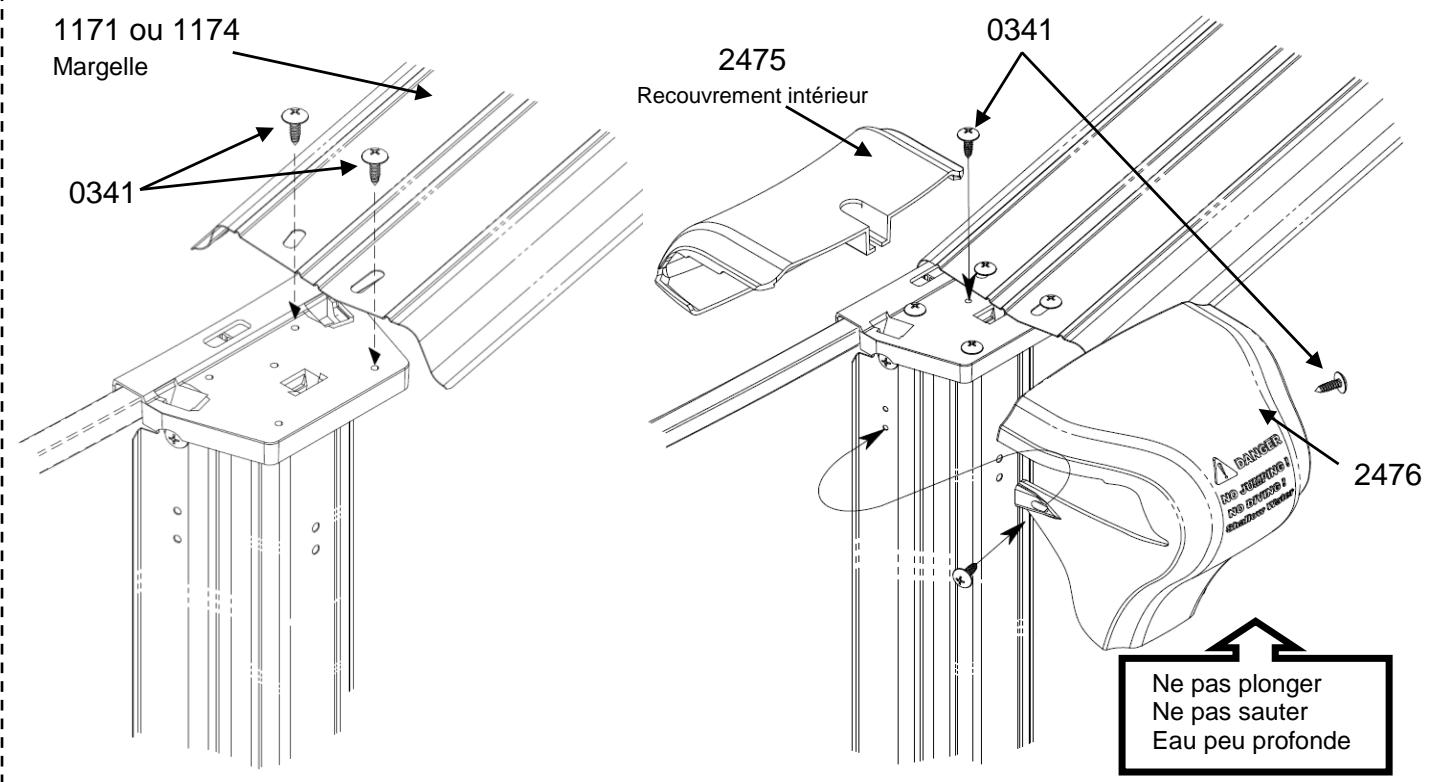

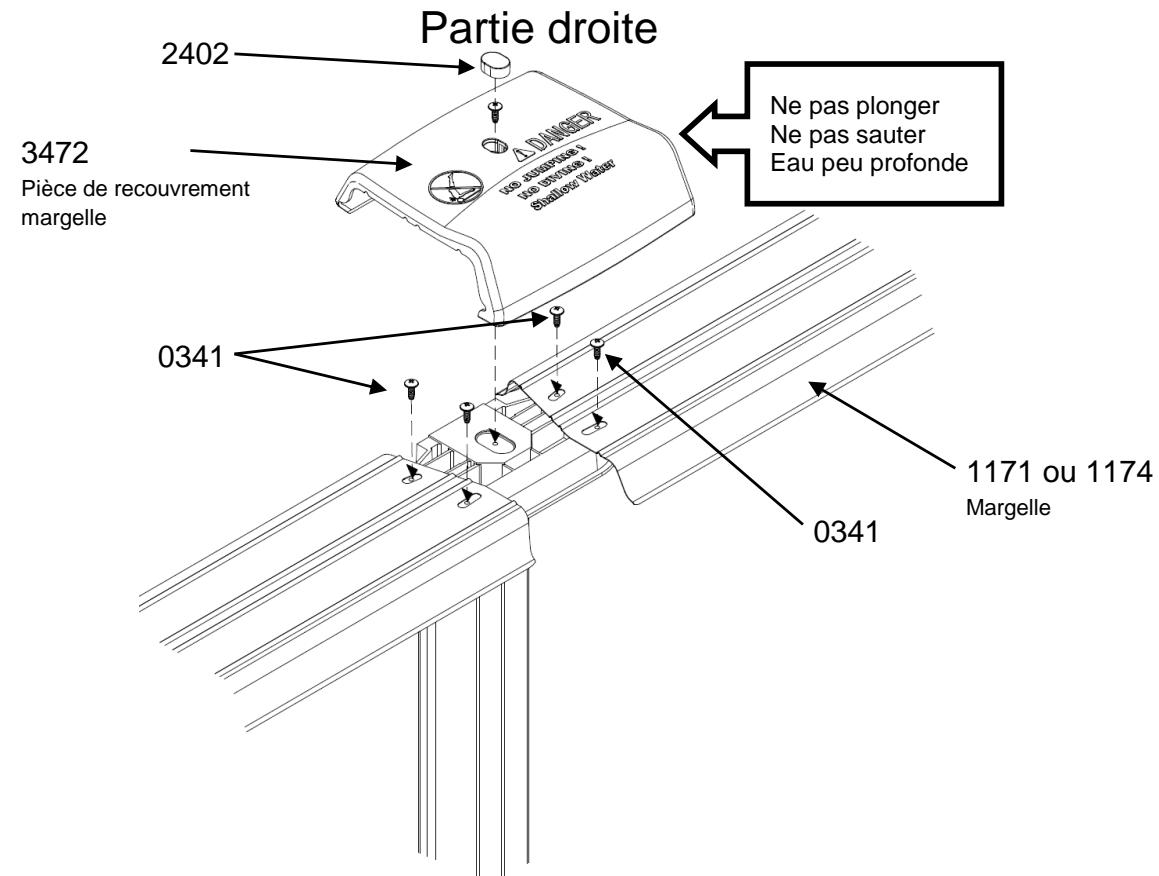

15. Installation des margelles et pieces de recouvrement 14
16. Filtration 15

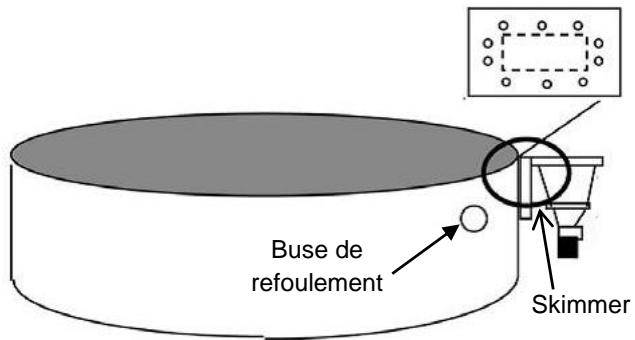

17. Conseils d'entretien et d'utilisation 16
18. Démontage de la piscine 18
19. Conseils de sécurité 18
20. Conseils d'hivernage 19
21. Garantie 19

A litre attentivement et à conserver avec la Fiche Contrôle Qualité de la piscine pour consultation ultérieure

Veuillez reporter ci-dessous la referece de votre piscine pour toute demande ulterieure de service après-vente.

1. Généralités

Nous vous conseillons vivement d'installer votre piscine sur une dalle béton armée de 10cm d'épaissur en ayant pris soin, de pratiquer des réservations pour les tranchées (voir chapitre 7 « creusement des tranchées »). Toutefois, il possible de la monter sur un sol stabilisé en respectant bien toutes les étapes de la presente notice.

1. Composition de la piscine

OSMOSE Ovale	Dimensions extérieures margelles		5.15 x 3,90m		6,35 x 3,90m		7,60 x 3,90m		7,90 x 4.85m		9,40 x 4,85m
	Dimensions paroi		4.85 x 3.60m		6,10 x 3,60m		7,30 x 3,6m		7.60 x 3.60m		9,20 x 4,60m
	Hauteur piscine		1.32m		1.32m		1.32m		1.32m		1.32m
	Couleur		Anthracite	Marron	Anthracite	Marron	Anthracite	Marron	Anthracite	Marron	Anthracite	Marron
COMPOSITION
Paroi + Visserie			x		x		x		x		x
Echelle			x		x		x		x		x
Liner			x		x		x		x		x
Système de filtration en 1 ou 3 colis (cuve+pompe+vanne)			x		x		x		x		x
COLIS SKIMMER TOUT COLORIS
Ensemble skimmer	-		1		1		1		1		1
2 tueaux annelés de 4m50	-		1		1		1		1		1
Sac de 20 profilés gris 1280mm	880341		1	1	1		1	1	1		1
Sac de 20 profilés marron 1280mm	880348		1	1	1		1	1	1		1
COLIS (5/8 RAIL-2) TOUT COLORIS
Rail métallique inférieur et supérieur 1.13m	1212		24		28		32
Rail métallique inférieur et supérieur 1.43m	1615								28		32
COLIS (7HN-EX-2) ANTHRACITE/GRIS
Margelle 1.13m	1171G		12		14		16
Margelle 1.44m	1174G								14		16
Profilé plastique supérieur (fixation liner)	8100		11		13		15		16		19
Poteau vertical 1.32m (partie ronde)	2377G		10		10		10		10		10
COLIS (7HN-BX-2) MARRON/BOIS
Margelle 1.13m	1171M				12		14
Margelle 1.44m	1174M										16
Profilé plastique supérieur (fixation liner)	8100				11		13		15		19
Poteau vertical 1.32m (partie ronde)	2377M				10		10		10		10
COLIS (7P-EX-3) ANTHRACITE/GRIS

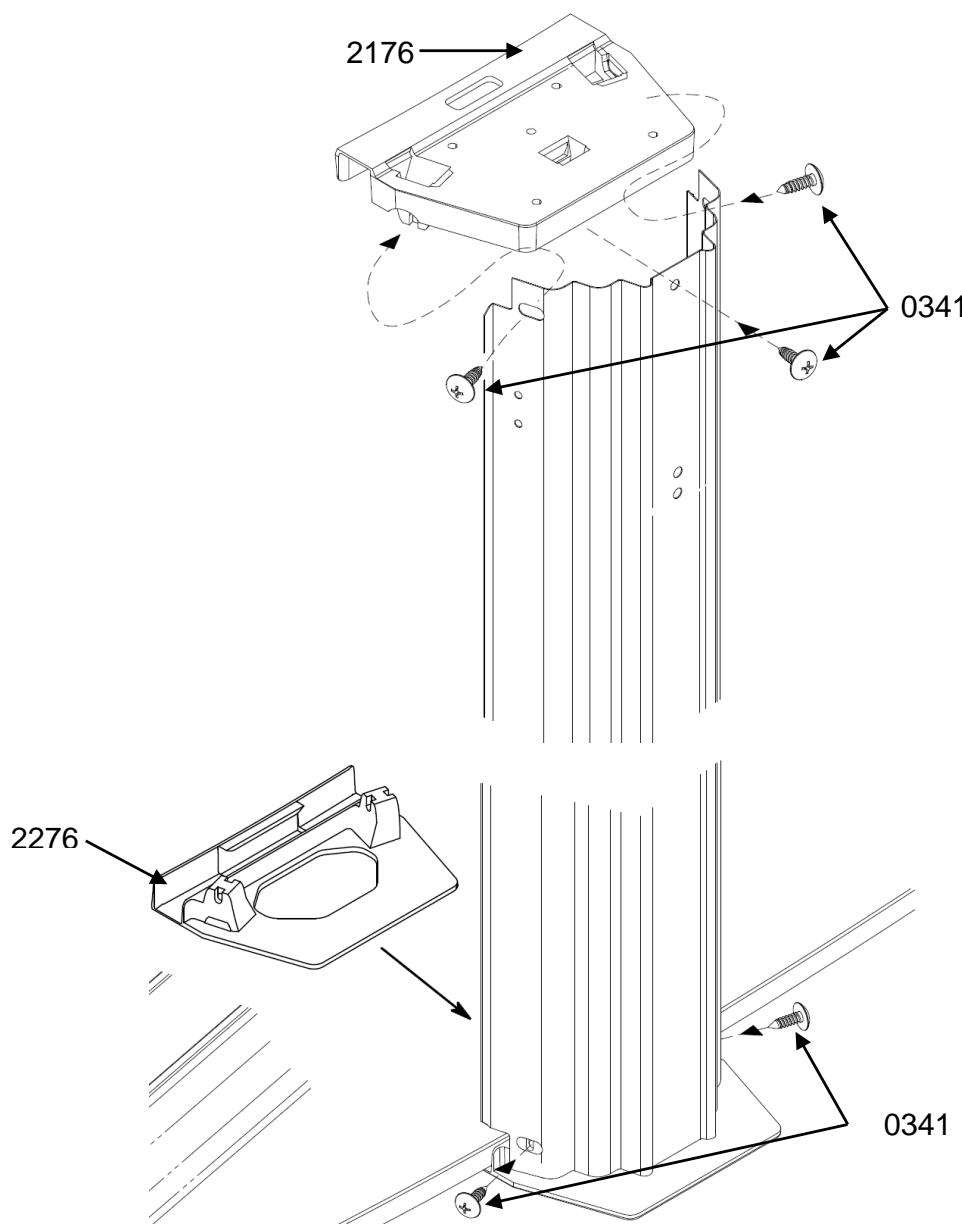

Plaque de raccord supérieure (partie ronde)	2176		10		10		10		10		10
Plaque de raccord inférieur (partie ronde)	2276		10		10		10		10		10
Pièce de recouvrement margelle intérieur (partie ronde)	2475G		10		10		10		10		10
Pièce de recouvrement margelle extérieur (partie ronde)	2476G		10		10		10		10		10
Pièce de recouvrement margelle extérieur (partie droite)	3472G		2		4		6		4		6
Platine supérieur (partie droite)	3177		2		4		6		4		6
Guide rail inférieur (partie droite)	3234		2		4		6		4		6
Vis cruciforme Ø5x18	0341		136		152		168		152		168
Cache vis plastique	2402G		2		4		6		4		6
COLIS (7P-BX-3) MARRON/BOIS
Plaque de raccord supérieure (partie ronde)	2176				10		10		10		10
Plaque de raccord inférieur (partie ronde)	2276				10		10		10		10
Pièce de recouvrement margelle intérieur (partie ronde)	2475M				10		10		10		10
Pièce de recouvrement margelle extérieur (partie ronde)	2476M				10		10		10		10
Pièce de recouvrement margelle extérieur (partie droite)	3472M				2		4		4		6
Platine supérieur (partie droite)	3177				2		4		4		6
Guide rail inférieur (partie droite)	3234				2		4		4		6
Vis cruciforme Ø5x18	0341				136		152		152		168
Cache vis plastique	2402M				2		4		4		6
COLIS (BL08-EX-A) ANTHRACITE/GRIS
Rail horizontal	5726		2		4		6		4		6
Plaque de pression 0.68m x 0.175m	6254		6		12		18		12		18
Sachet de visserie structure	0109.PACK		2		2		3		2		3
Sachet de visserie sangle	0105.PACK				2		3
Sachet de visserie sangle	0106.PACK		2						2		3
Poteau vertical 1.36m (partie droite)	5712		2
Enveloppe poteau vertical	5617G		2
Sangle d'extrémité 1,40m	7528		2
Sangle centrale 0.83m	7254		1
COLIS (BL08-BX-A) MARRON/BOIS
Rail horizontal	5726				2		4		6		4
Plaque de pression 0.68m x 0.175m	6254				6		12		18		12
Sachet de visserie structure	0109.PACK				1		2		3		2
Sachet de visserie sangle	0105.PACK				1		2		3
Sachet de visserie sangle	0106.PACK
Poteau vertical 1.36m (partie droite)	5712				2
Enveloppe poteau vertical	5617M				2
Sangle d'extrémité 1,40m	7528				2
Sangle centrale 0.83m	7254				1
COLIS (BL08-EX-B) ANTHRACITE/GRIS
Poteau vertical 1,43m (partie droite)	5712				4		6		4		6
Enveloppe poteau vertical 1.28m	5617G				4		6		4		6
Sangle d'extrémité 1,40m	7528				4		6		4		6
Sangle centrale 0.83m	7254						3		4		6
COLIS (BL08-BX-B) MARRON/BOIS
Poteau vertical 1,36m (partie droite)	5712						4		6		4
Enveloppe poteau vertical	5617M						4		6		4
Sangle d'extrémité 1,40m	7528						4		6		4
Sangle centrale 0.83m	7254						2		3		4

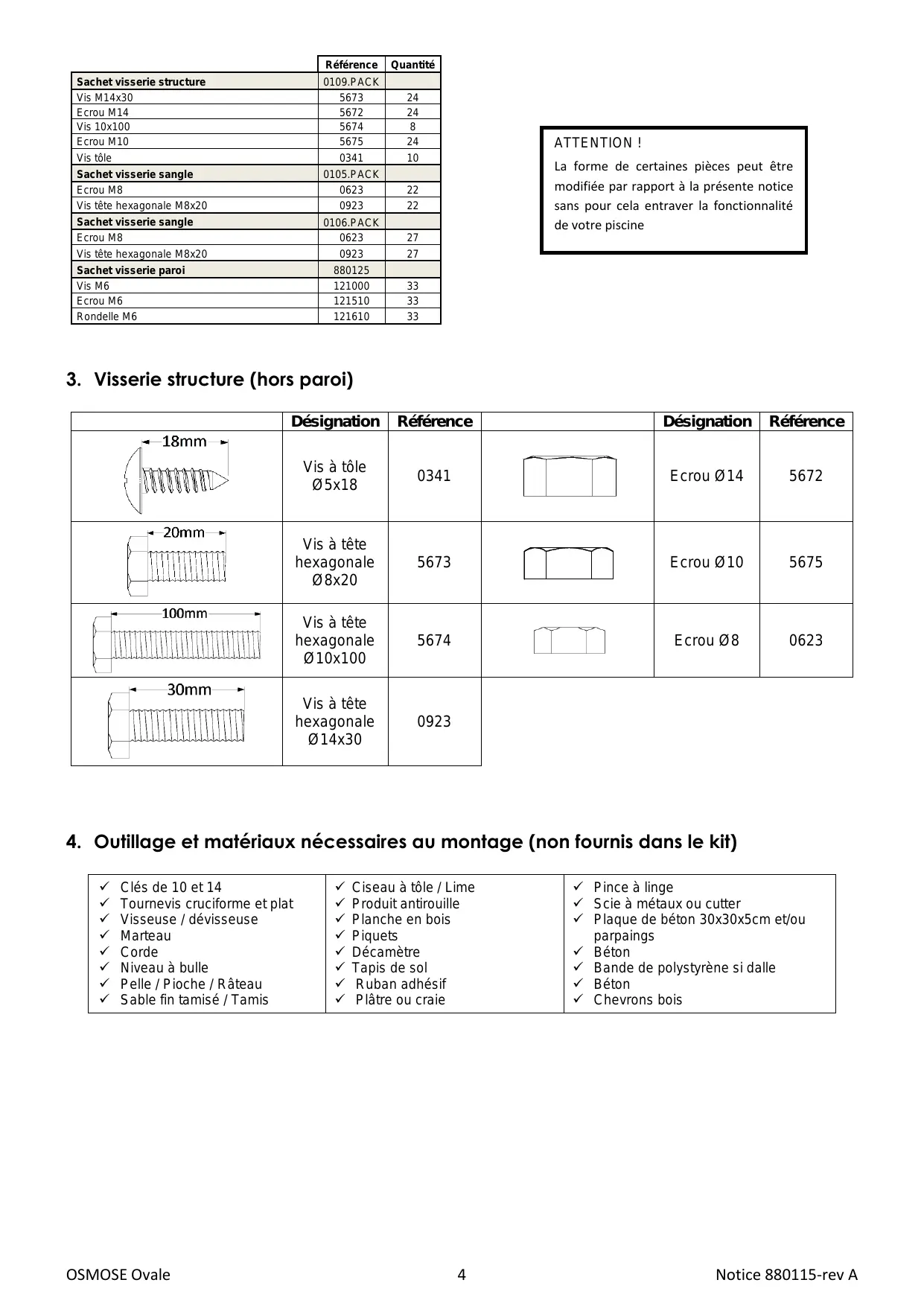

	Référence	Quantité
Sachet visserie structure	0109.PACK
Vis M14x30	5673	24
Ecrou M14	5672	24
Vis 10x100	5674	8
Ecrou M10	5675	24
Vis tôle	0341	10
Sachet visserie sangle	0105.PACK
Ecrou M8	0623	22
Vis tête hexagonale M8x20	0923	22
Sachet visserie sangle	0106.PACK
Ecrou M8	0623	27
Vis tête hexagonale M8x20	0923	27
Sachet visserie paroi	880125
Vis M6	121000	33
Ecrou M6	121510	33
Rondelle M6	121610	33

ATTENTION! La forme de certaines pieces peut être modifiée par rapport à la présente notice sans pour cela entraver la fonctionnalité de votre piscine

3. Visserie structure (hors paroi)

	Désignation	Référence			Désignation	Référence
18mm	Vis à tôle Ø5x18	0341			Ecrou Ø14	5672
20mm	Vis à tête hexagonale Ø8x20	5673			Ecrou Ø10	5675
100mm	Vis à tête hexagonale Ø10x100	5674			Ecrou Ø8	0623
30mm	Vis à tête hexagonale Ø14x30	0923

4. Outillage et matériaux nécessaires au montage (non fournis dans le kit)

✓ Clés de 10 et 14	✓ Ciseau à tôle / Lime	✓ Pince à linge
✓ Tournevis cruciforme et plat	✓ Produit antirouille	✓ Scie à métaux ou cutter
✓ Visseuse / dévisseuse	✓ Planche en bois	✓ Plaque de béton 30x30x5cm et/ou parpaings
✓ Marteau	✓ Piquets
✓ Corde	✓ Décamètre	✓ Béton
✓ Niveau à bulle	✓ Tapis de sol	✓ Bande de polystyrolène si dalle
✓ Pelle / Pioche / Râteau	✓ Ruban adhésiif	✓ Béton
✓ Sable fin tamisé / Tamis	✓ Plâtre ou craie	✓ Chevrons bois

5. Préparation du terrain

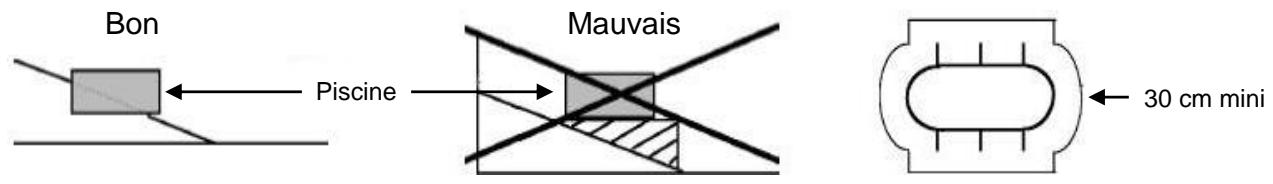

5.1. Choix du terrain

IMPORTANT : Le terrain devra être rigoureusement plat, dur et de niveau. La différence de niveau ne doit pas dépasser 2 cm d'un bout à l'autre de la piscine.

Votre piscine est exclusivement destinée à être posée sur le sol.

Le terrasement devra toujours estre fait sur un sol ferme et non sur du remblai.
Si le terrain est en declivite, il faut always enlever la terre sur la partie haute et non rapporter de la terre sur la partie basse.
Lorsque le terrain est bien de niveau, il est indispensable d'enlever les cailloux, herbes, racines et de bien tasser la terre. Si cette opération n'est pas correctement réalisée, les herbes et racines peuvent repousser sous le liner et l'endommager. Une mince couche de sable très fin, tamisé (épaisseur 1 à 1,5 cm) doit être repandue afin de planifier la totalité de la surface.
Si you installez Your piscine sur une dalle ou un sol cimenté, assurez-vous que le niveau soit correct et que le ciment ne soit pas grossier. Béton préconisé : 150 kg de ciment par m3 de sable mélangé à la betonnière. Les dimensions de la dalle ou du sol cimenté devront être supérieures de 30cm au minimum sur tout le pourtour par rapport aux dimensions de la piscine.
■ Ne pas omettre de prévoir les tranchées nécessaires pour encastrer les supports horizontally (voir chapitre 7 :
« Creusement des tranches »).
Dans tous les cas, il est indispensable de placer votre piscine sur un tapis de sol qui protégera le liner.
La garantie ne sera acquise que si le liner a bien ete protegé.
N'oubliez pas que votre piscine replie d'eau est très lourde. (Exemple: piscine ovale de 7m30 = 29 tonnes d'eau).
- Prévoyez suffisamment de place autour de la piscine pour circuler et jouer librement.
Determinez l'emplacement du filtre en fonction des possibilites d'alimentation electrique et de preference du cote opposé aux vents dominants.

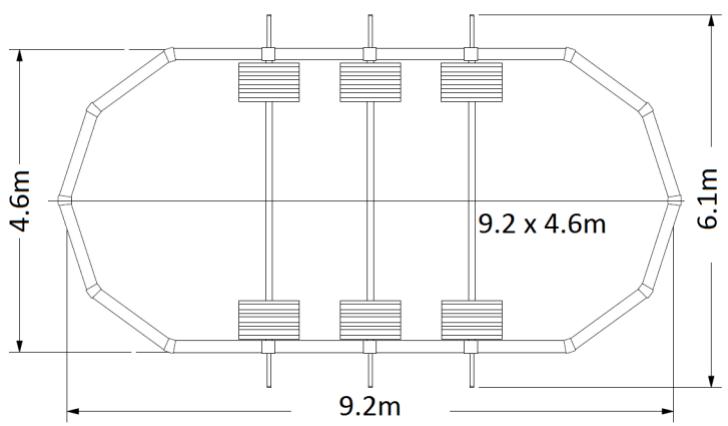

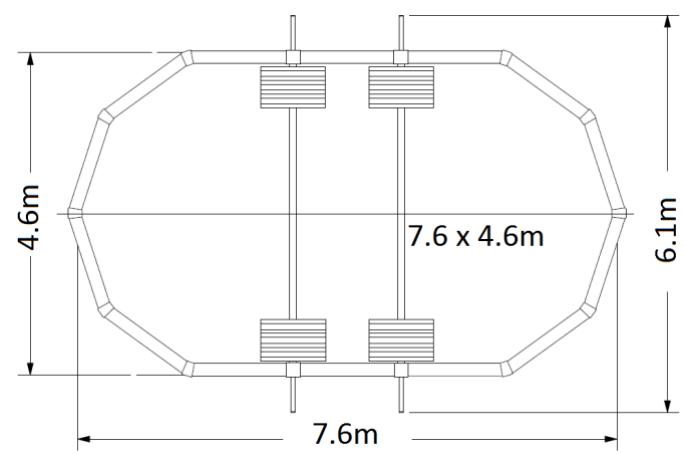

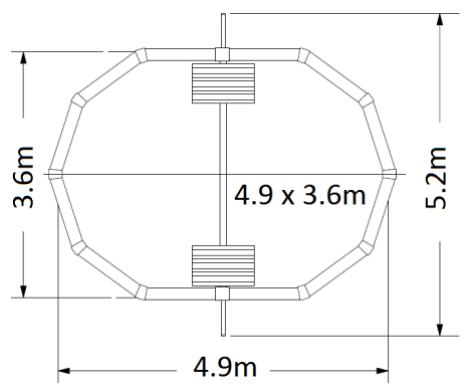

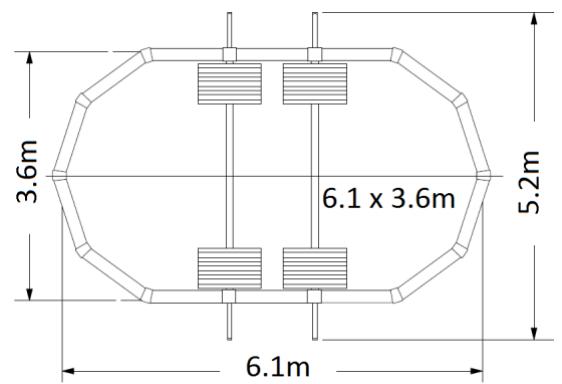

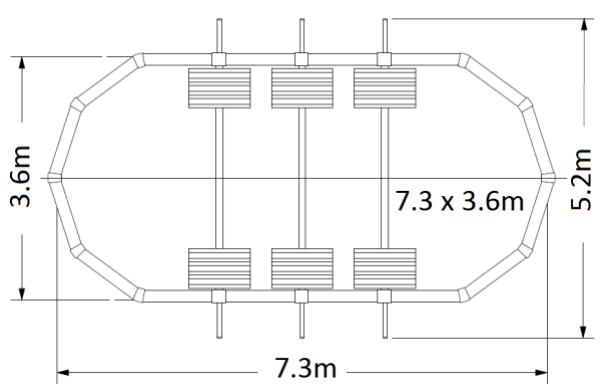

5.2. Encombrement des piscines ovaries

Les cotes indiquées sont des dimensions arrondies de la paroi et hors tout utiles pour le tracé de la piscine et son encombrement au sol (dimensions à +/-3%).

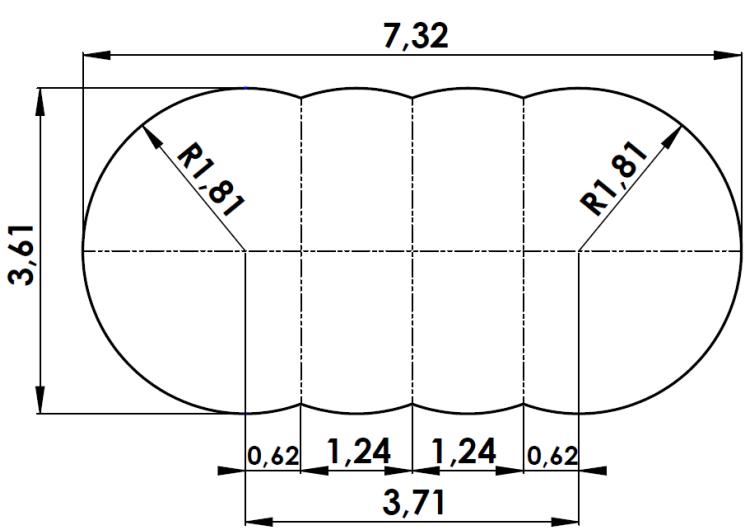

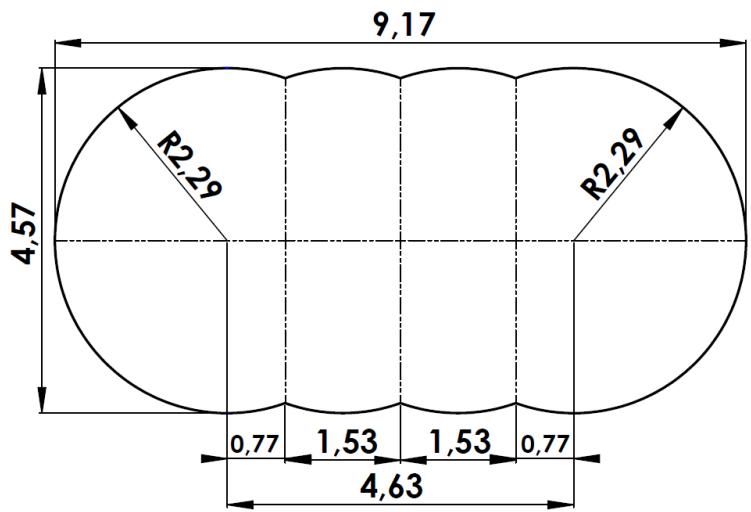

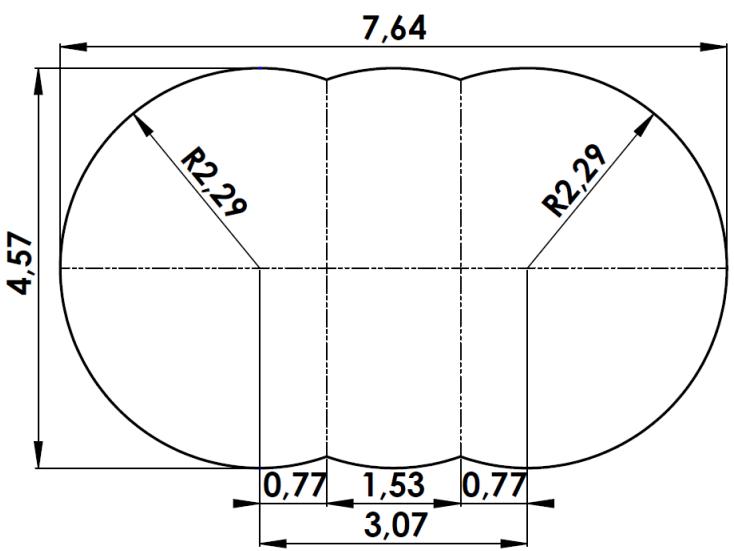

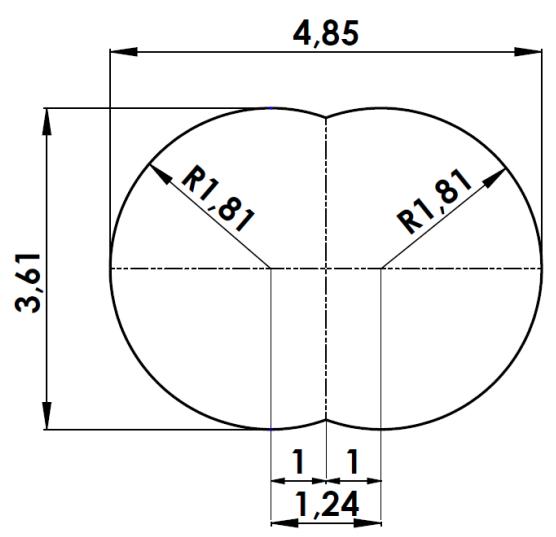

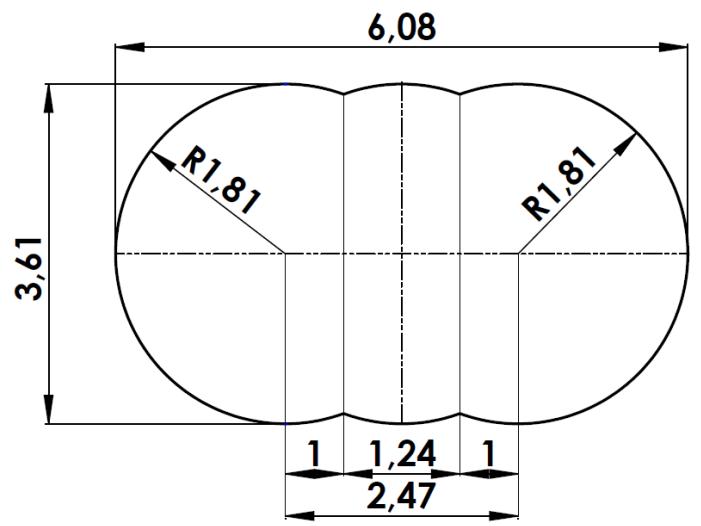

5.3. Tracé de la piscine ovale

Toutes les mesures sont des dimensions de la paroi exprimées en mètres (+ ou - 3%).

Munissez-vous :

• De piquets pour matérialiser les limites de votre piscine,
  D'un piquet relié à une corde de 6 mètres environ pour tracer les contours de votre piscine,
• De sable, plâtre ou craie pour matérialiser les contours de votre piscine.

Tracez les contours de votre piscine en vous servant du schéma correspondant à la dimension de votre piscine. Les dimensions fournies pour l'écartement entre chaque jambe de force correspondant à des mesures établies d'axe en axe. Elles doivent être respectées au niveau.

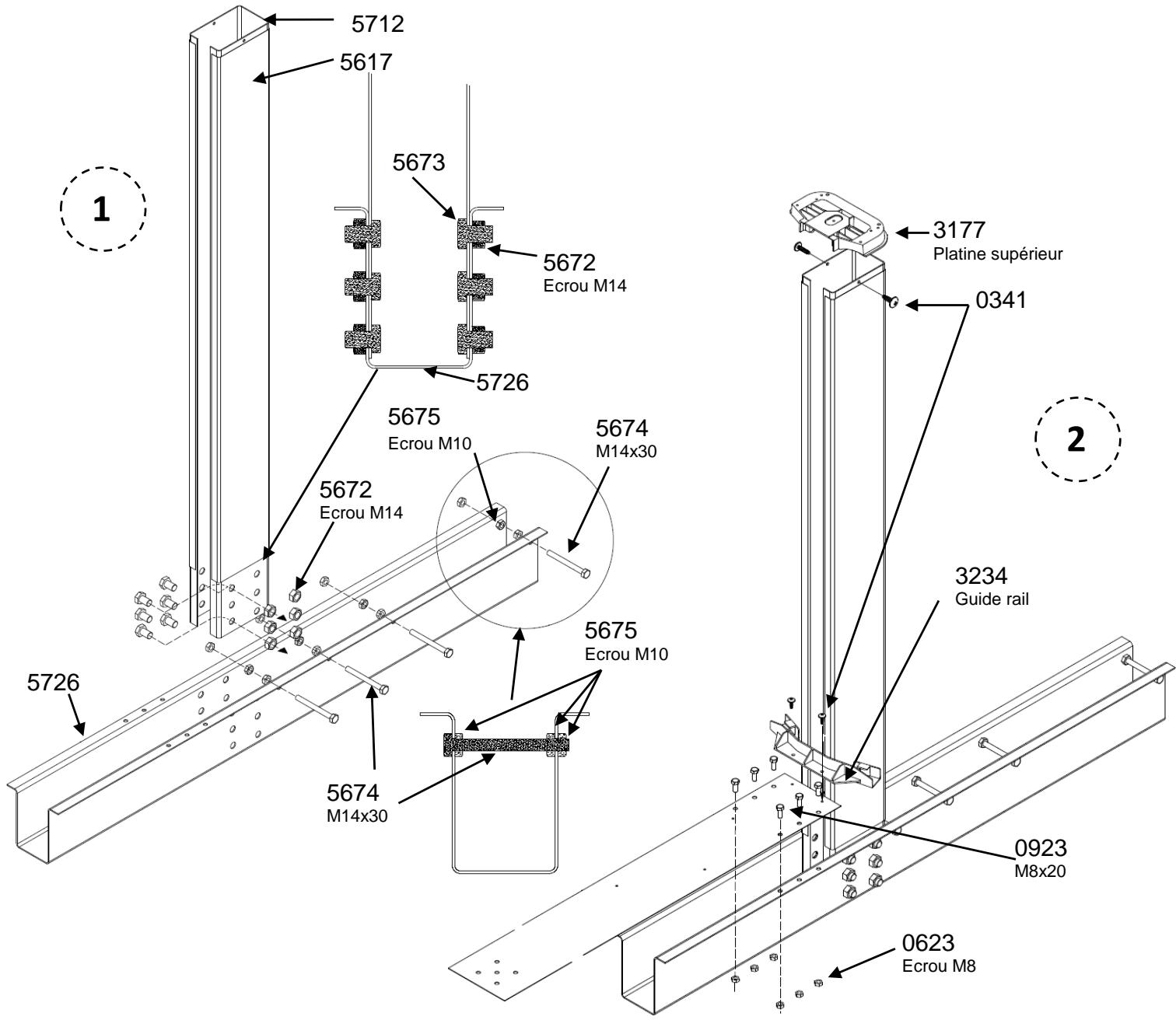

6. Montage jambe de force

Montez un ensemble complet « jambes de force - poteaux verticaux - sangles - plaques de pression » afin de vous assurer de la position de vos tranchées.

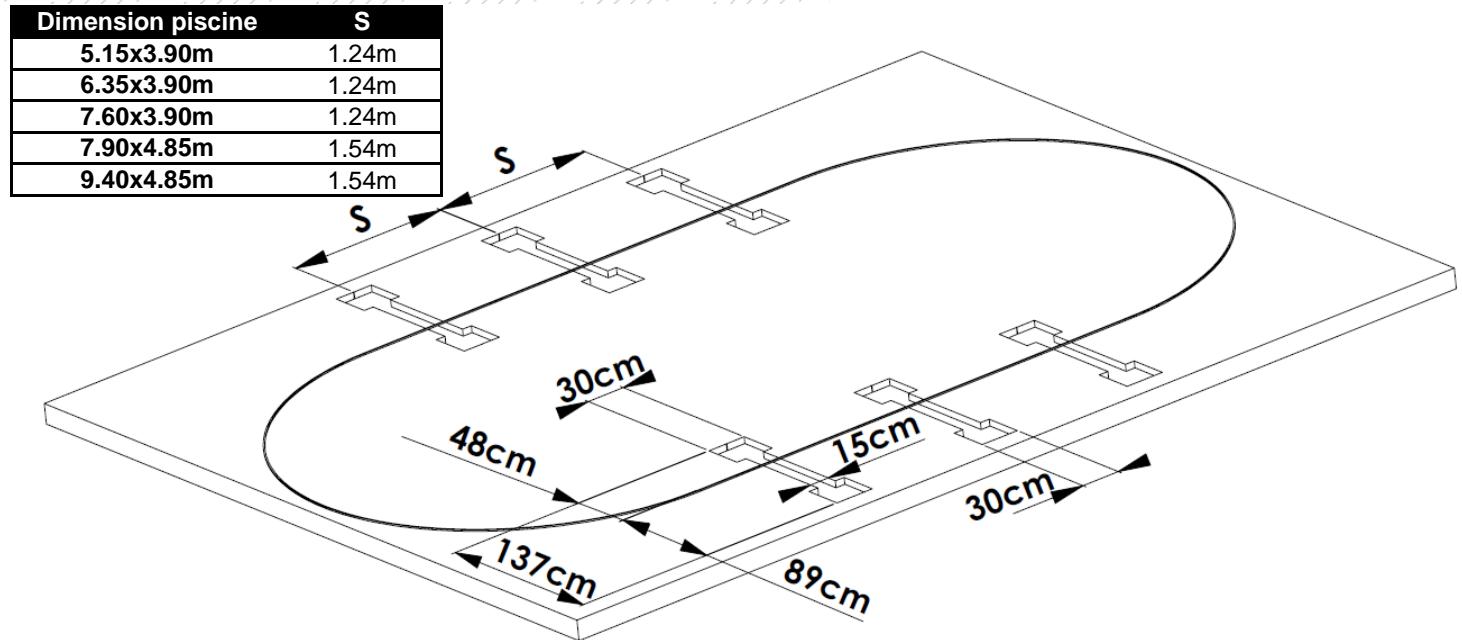

7. Creusement des tranchées

Selon les dimensions de votre piscine, plusieurs tranchées sont à prévoir pour la mise en place des rails horizontally. Prévoir également des encoches pour le calage de l'extrémité des tranchées.

Les tranchées devont correspondre rigoureusement aux cotes indiquées. Vérifier le parallélisme des tranchées en commençant par le creusement de la tranchée centrale.

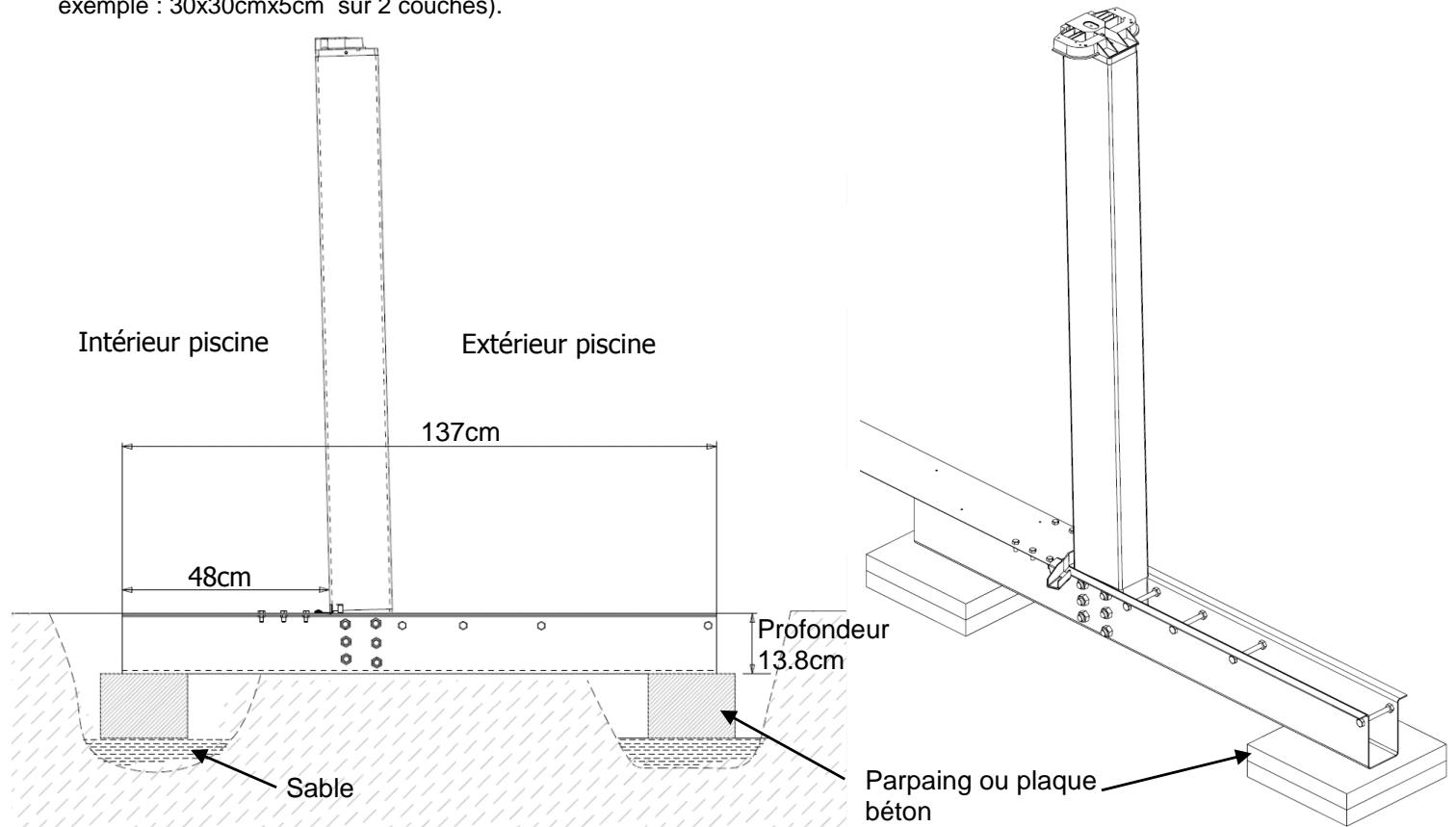

7.1. Sans dalle befon

Prévoyez le calage des jambes de force et du rail et à l'extrémité des tranchées avec des parpaings ou plaques béton (par exemple : 30x30cmx5cm sur 2 couches).

7.2. Avec dalle béton

Type : dalle en beton armé de 10cm d'épaisseur

Béton préconisé : 150kg de ciment par m³ de sable mélange à la betonnière.

Faites des réservations en utilisant des bandes de polystyrene ou des chevrons en bois de section rectangulaire de 15cm de large x 14cm de haut pour les rails horizontally et le calage des extrémités.

Les dimensions de la dalle devont etre supérieures de 30cm au minimum sur tout le pourtour par rapport aux dimensions de la piscine.

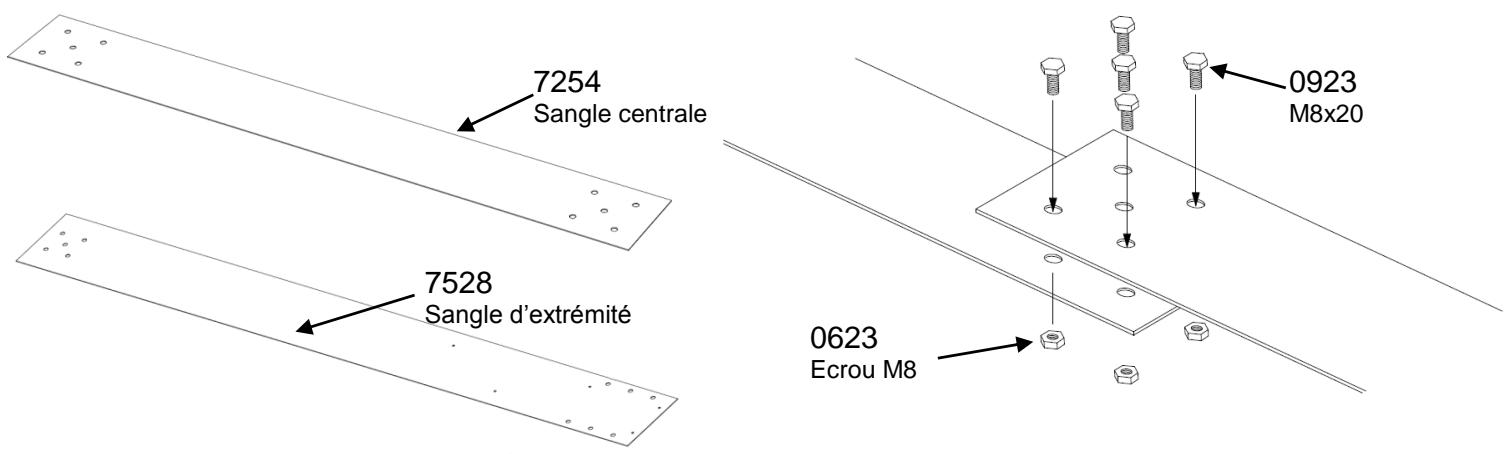

8. Assemblage des sangles

Assurez-vous que le sol a ete soigneusement nvelé avant d'y poser les sangles. Celles-ci doivent impereativement reposer bien à plat sur le sol.

Si la piscine est installée sur une dalle béton, prévoyez des réservations pour les boulons de fixation des sangles. Des trous de 18mm de diamètre suffisent.

IMPORTANT : l'assemblage est à réaliser avec les vis sur le dessus et les écrous sur le dessous. Il y a une vis de prévue pour chaque trou.

L'assemblage prévoit une sangle d'extrémité et une au milieu sur chaque poteau.

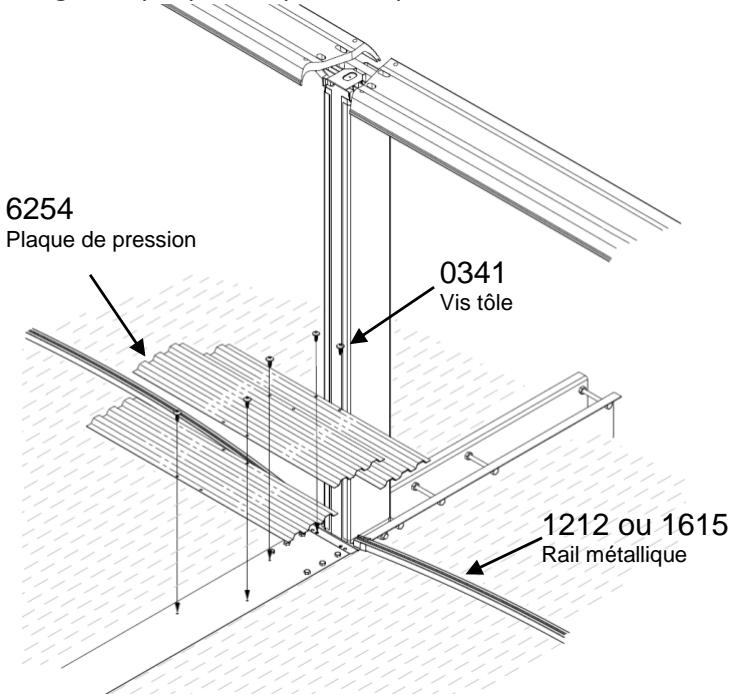

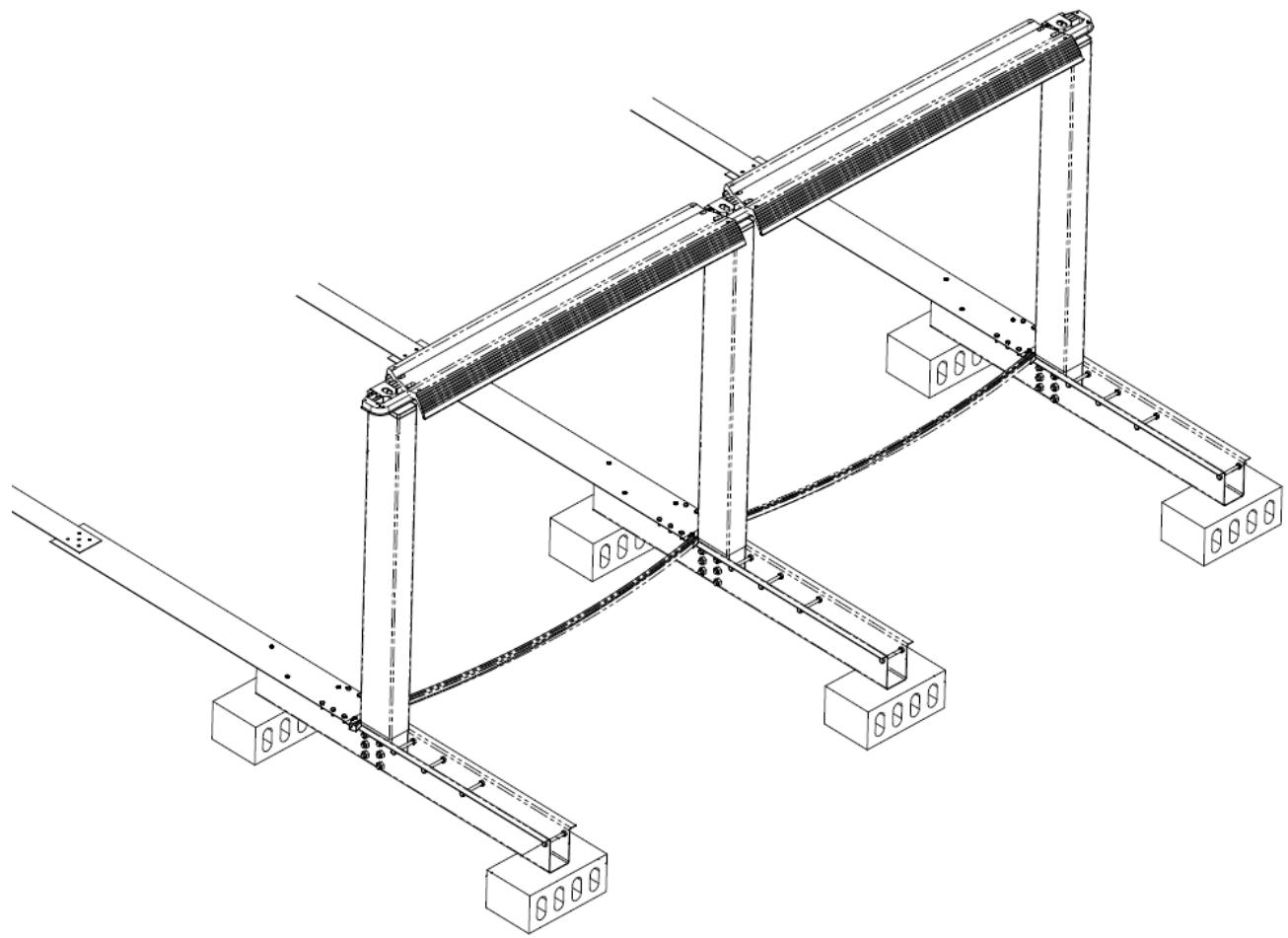

9. Assemblage de la structure

Afin de vous assurer que l'écartement et l'alignement sont convenables, fixer les platines supérieures sur les jambes de force, poser les margelles sans les fixer et engager les rails inférieurs. Procedez ensuite à l'assemblage des plaques de pression puis les recouvrir de sable :

Vérifiez très précisé l'écartement entre tous les poteaux (cote S au chapitre 7.1) et leur verticalité. Les niveaux entre chacun d'eux doivent être également contrôlés.

L'alignement effectué, assurez-vous que les diagonales sont équivalentes.

Une fois le calage terminé, comblez les tranchées avec un peu de sable.

Procedez ensuite à l'assemblage des plaques de pression puis les recouvrir de sable :

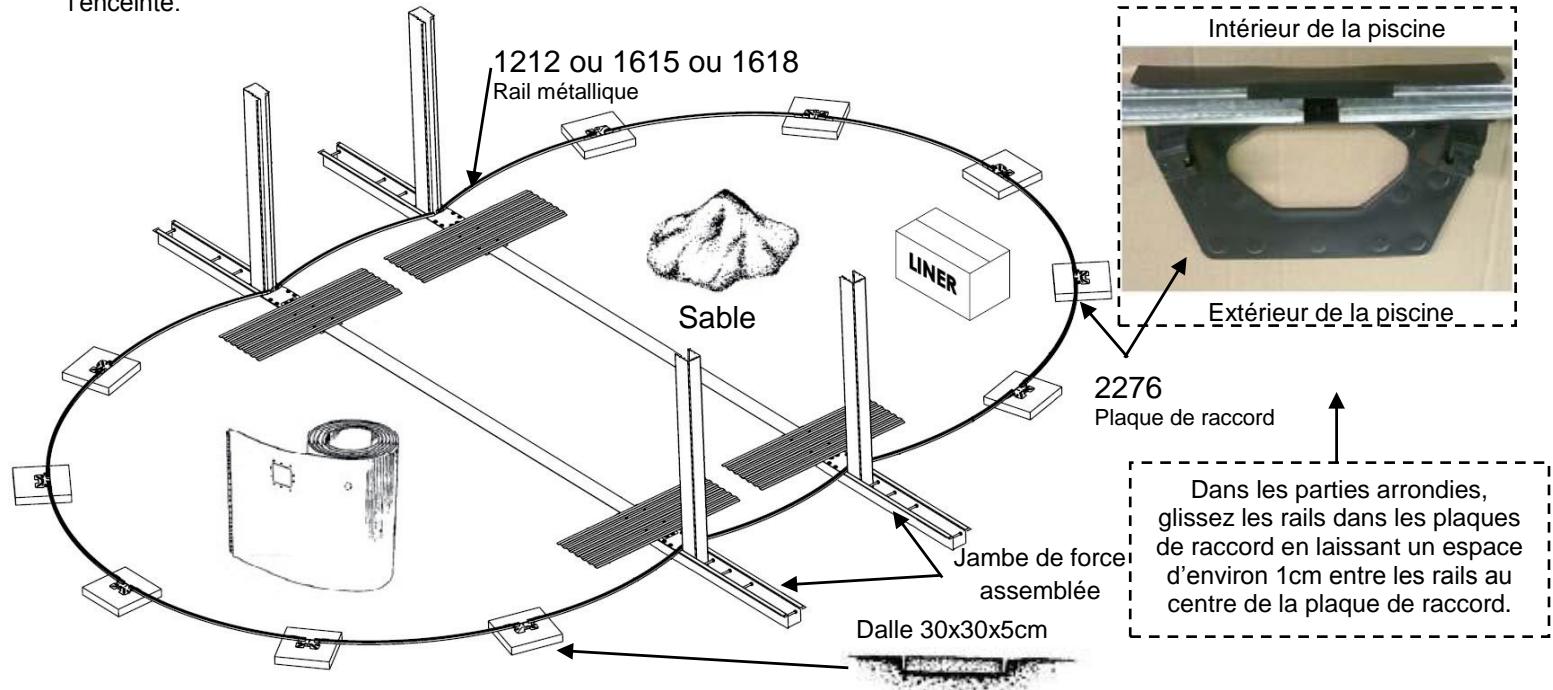

10. Assemblage des rails inférieurs

Dans le cas où la piscine n'est pas sur une dalle béton, dans les parties arrondies, placez une dalle d'environ 30 × 30 × 5 cm à chaque point de raccordement des rails inférieurs. Ces dalles doivent être telles que leur face supérieure arrive exactement au niveau du sol.

ATTENTION : Il est important que la plaque de raccord s'appuie bien sur toute sa longueur sur une dalle plate, l'utilisation d'une dalle trop courte ou l'absence de dalle pourrait rendre l'installation inadéquate ou causeur l'effondrement de la piscine.

Avant d'entrepreneire l'assemblage des rails inférieurs dans les parties rondes de la piscine, disposez la paroi à l'intérieur de l'enceinte.

11. Montage des profilés plastiques sur les poteaux

Avant de commencer à placer les poteaux dans les parties rondes, montez les profilés en plastique sur les poteaux (attention, il y a 2 sorts de poteaux : partie ronde et partie droite).

12.Installation de la paroi

ATTENTION : Une tôle mal montée peut entraîner l'affaissement de la piscine. N'essayez pas d'inclter la tôle lorsqu'il y a du vent.

NOTA : Pour certains modèles de piscine de grande dimension, la paroi est composée de deux demi-parois afin d'en facilititer la manipulation (pour certaines dimensions le poids de la paroi peut dépasser 100 kg). Ceci ne change en rien la manière d'installer la paroi.

Pour entrer et sortir de la piscine durant l'installation, servez-vous de l'échelle. Sortez la paroi du carton et posez-la sur celui-ci ou sur une planche afin d'en facilititer le déroulement. Assurez-vous que la démarche soit placée sur le haut de la tôle, ouverture positionnée face au vent dominant, de manière à ce que le vent ramène les impuretés dans le skimmer.

Il est également recommandé de placer la tôle de manière à ce que les découvertes skimmer et buse de refoulement soient sur une section arrondie de la piscine et non pas sur une section droite. Commencez à enfiler la tôle dans la rainure du profilé et avancez jusqu'au déroulement complet de la tôle.

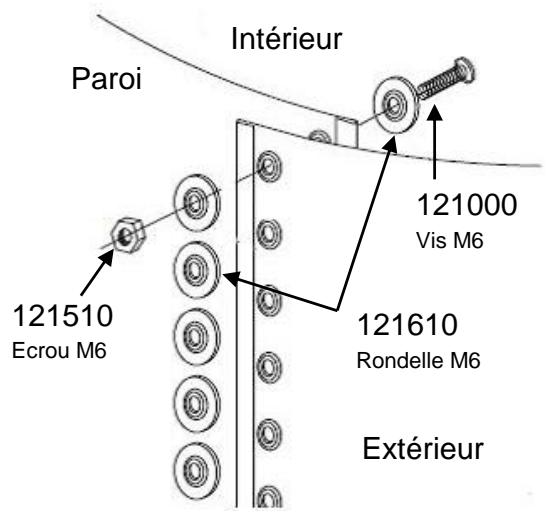

Commencez au milieu d'une platine de raccord de maniere à ce que les boulons de fixation soient cachés par un montant vertical. Joignez les extrémites de la tôle au moyen de boulons et de rondelles. Il faut que les têtes de vis soient à l'intérieur et les écrous à l'extérieur. Assurez-vous d'utiliser tous les trous de boulonnage. Il est très important de bien serrer les boulons de façon à obtenir une jonction solide. Pour protéger le liner, collez une bande de protection (ruban adhésif) sur la visserie à l'intérieur de la piscine.

IMPORTANT : Augmentez la stabilité et la rigidité de la tôle en disposant provisoirement les profilés métalliques supérieurs et les poteaux verticaux (partie ronde) au fur et à mesure de la progression. En partie basse, fixez les poteaux sur leur plaque de raccord à l'aide de 2 vis et en partie haute fixez les poteaux à leur plaque de raccord avec 3 vis non serrées.

POSE DU TAPIS DE SOL OU FEUTRE GEOTECTILE (attention dans certains kits le tapis est non fourni)

Il est important de faire un remblai de 8 à 10 cm (monticule de sable fin) autour de la base à l'intérieur de la piscine, particulièrement le long des côtés de la piscine, et de recouvrir toute la surface de la piscine d'une couche de 5 cm de sable. Le sable empêche le liner de glisser sous la tôle et le protège des parties saillantes de la structure de la piscine qui pourrait le perforer (en particulier les plaques de pression ainsi que les boulons des sangles doivent être recouverts entière).

Recouvre le sol ainsi préparé d'un feucre géotextile remontant de 10 à 12 cm sur la paroi. Collez le feucre par endroit sur la paroi avec du scotch double face. Le feucre géotextile-previent l' apparition de championons sous le liner

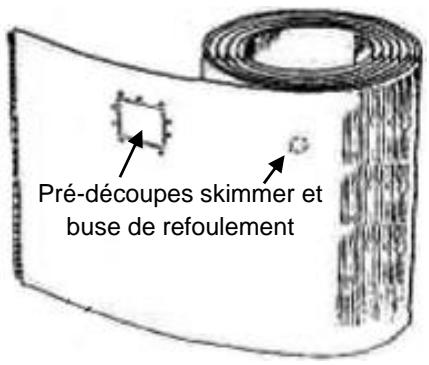

DECOUPE DE LA PAROI

Après le montage de la paroi, effectuez les découvertes du skimmer et de la buse de refoulement à l'aide d'un ciseau à tôle ou d'une pince coupante. Limez les découvertes et passez un produit antirouille sur les découvertes. Nous vous conseillons de vous munir de gants pour réaliser cette opération.

NOTA : Dans le cas des parois constituées de deux demi-parois, n'effectuez les découvertes que sur une demi-paroi et collez une bande de protection (ruban adhésif) sur les prédécoupes non utilisées à l'intérieur de la piscine afin de protégger le liner.

13. Installation du liner (installation à faire pieds nus)

ATTENTION: Cette opération est délicate et doit être réalisée avec beaucoup de précaution. Il est recommendé de mettre en place le liner quand la température extérieure est comprise entre 18^ et 25^ . Pour entrer et sortir de la piscine durant l'installation, servez-vous de l'échelle. Dépliez le liner à l'intérieur de la piscine en étalant bien jusqu'àux pieds des bords de la piscine. Le côté où les soudures forment une partie lisse constitue la face interieure du liner.

Après avoir oété 2 ou 3 rails supérieurs dans les parties courbes, commencez à remonter le bord du liner par-dessus la paroi en le laissant dépasser de 10 à 20cm à l'extérieur et en le retenant temporairement avec des épinges à linge ou avec les rails prévus à cet effet. Ne tendez pas trop le liner. Pour ce faire, vos pieds doivent amener le fond du liner au contact de la base de la tôle. Procedez de même à l'opposé et ensuite encore à deux endroits. Ceci vous permettra de vérifier si votre liner est bien centré. Il ne doit pas y avoir de gros plis en travers. Continuez de relever le liner tout autour de la piscine en la maintainant par d'autres épingle.

Important !!!

Le liner doit impératifement être amné contre le fond avant la mise en eau.

14. Remplissage de la piscine

ATTENTION: N'utilise pas d'eau de récapération (puits, rivière, ...).

Commencez à replir la piscine avec 1 ou 2 cm d'eau. Bien étaler le liner sur le fond et enlevez les pris en les faisant "glisser", mains à plat, du centre de la piscine vers le bord, jusqu'à totale disparition.

Dès que votre liner est en place vous pouvez procéder à la pose des profilés en plastique et métalliques ainsi que des plaques de raccord. Coupez l'exçédent du dernier profilé en plastique. Installez les rails supérieurs qui devront se situer à l'aplomb des rails inférieurs et rabattez, sans les fixer, les plaques de raccord sur les rails.

Jusqu'à une hauteur de 20 cm d'eau vous devez rester pres ou dans la piscine. De l'intérieur, à l'aide de petits coups à la base, positionné la tôle sur le tracé au sol. A ce stade, si le liner est correctement tendu, vous pouvez fixer définitivement les plaques de raccord en serrant les vis de fixation.

Prévoir les découvertes dans le liner pour l'installation du skimmer et de la buse de refoulement avant de replir totallyeriste piscine (voir chapitre 16: « Filtration »).

15.Installation des margelles et pieces de recouvrement

Les margelles ont un sens de montage. Le pan le plus large doit etre a l'extérieur.

Les margelles sont positionnées entre les poteaux.

Chaque extrémité de margelle est fixée sur une platine supérieure ou une plaque de raccord avec des vis. Il peut être nécessaire de déplacer doucement les poteaux à gauche ou à droite pour installer la margelle. Ne bloquez les vis que lorsqu'elles sont toutes mises en place.

Adaptez les pièces de recouvrement par-dessus les extrémités des margelles, en les centrant. La partie étroite de la piece de recouvrement est située côte interieur de la piscine.

ATTENTION: Les pièces de recouvrement des parties rondes et droites sont différentes.

Partie ronde

16. Filtration

IMPORTANT : Toutes les filtrations suivant la norme d'installation NF C 15-100 stipulant que tout apparéil électrique situé à moins de 3.50m du bassin et librement accessible doit être alimenté en très BASSE tension 12V .

Tout apparéil électrique alimenté en 220 V doit être situé au moins à 3.50 m du bord du bassin. Cela signifie que :
Pour une filtration, l'appareil doit être installé à plus de 3,50 m de la piscine,
Pour un skimmer filtrant (suivant les kits), le transformateur doit se couver à plus de 3,50 m de la piscine.

NOTA : Tous les raccords filétés sont à monter avec du Téflon, celui-ci devant être enroulé dans le sens contraire du vissage

Demandez l'avis du fabricant pour toute modification d'un ou plusieurs éléments du système de filtration.

Suivant le média filtrant utilisé, référez-vous aux quantités ci-contre àmettre dans la cuve.

Taille de la filtration	Sable	Boule Aqualon
Filtration 4m3/h	20 kg	560 g
Filtration 6m3/h	35 kg	980 g
Filtration 8m3/h	75 kg	2100 g
Filtration 10m3/h	75 kg	2100 g
Filtration 12m3/h	75 kg	2100 g

POUR LE MONTAGE DE LA PARTIE FILTRATION, SE REFERER AU MODE D'EMPLOI ASSOCIE PRESENT DANS LE CARTON FILTRATION.

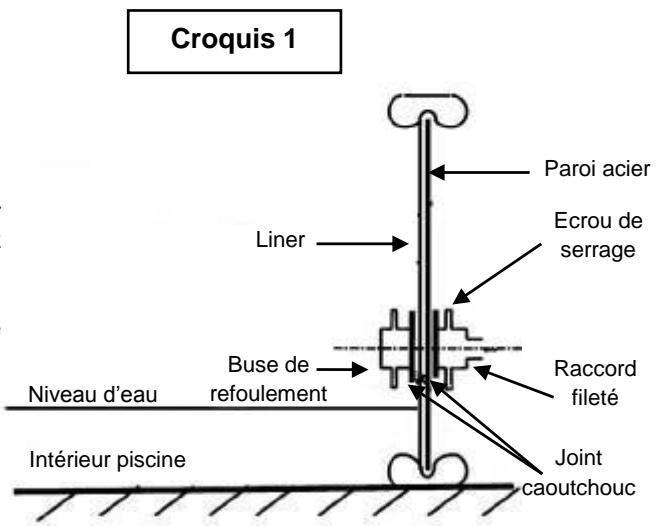

16.1. Pose de la buse de refoulement

Lors du montage de la piscine devant receivevoir la filtration à travers la paroi, les opérations suivantes sont à effectuer :

Lors du remplissage, lorsque le niveau de l'eau de la piscine arrive à 5 ou 6 cm de la buse de refoulement installer celle-ci de la façon suivante (croquis 1).
- Découper le liner obstruant la buse de refoulement à l'aide d'un cutter (croquis 2) et rabattre sur la paroi les bords découpés. Vous pouvez vous aider en mettant un morceau de bois plat en appui sur le liner de l'autre côte de la découpe.

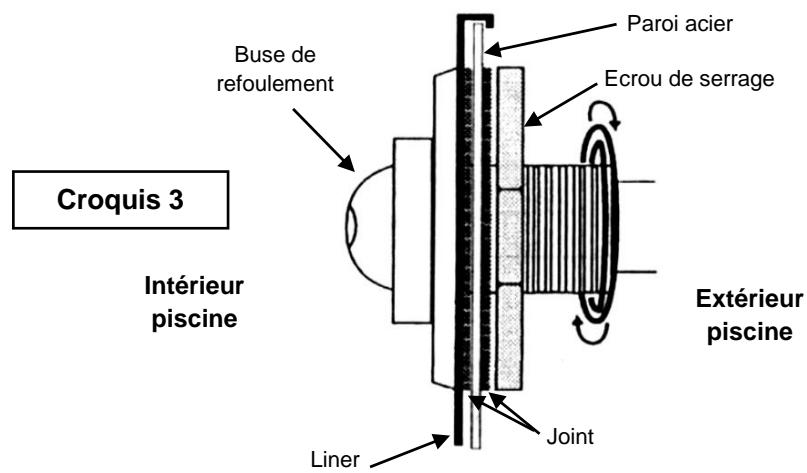

- De l'intérieur de la piscine, placer le joint en caoutchouc et la buse de refoulement (croquis 3) et visser à l'extérieur de la piscine l'écrou de serrage.
Visser le raccord ou la vanne d'arrêt (selon modele).
- Mettre le tuyau annelé et le collier de serrage.
■ Relier le tuyau annelé à la vanne (retour piscine) de la filtration (raccord filtré avec Téflon et collier de serrage).

Croquis 2

Lorsque le niveau d'eau dans la piscine se trouve à 5 ou 6 cm en dessous du skimmer, monter celui-ci en vous liéérant au type de joint inclut avec votre skimmer (simple ou double). (Croquis 4):

• Par pression sur le liner (à l'aide par exemple du capuchon d'un stylo à bille), trouver les trous de la prédécoupe de la tôle.
  Poinconner ces trouss a l'aide d'un tournevis cruciforme.

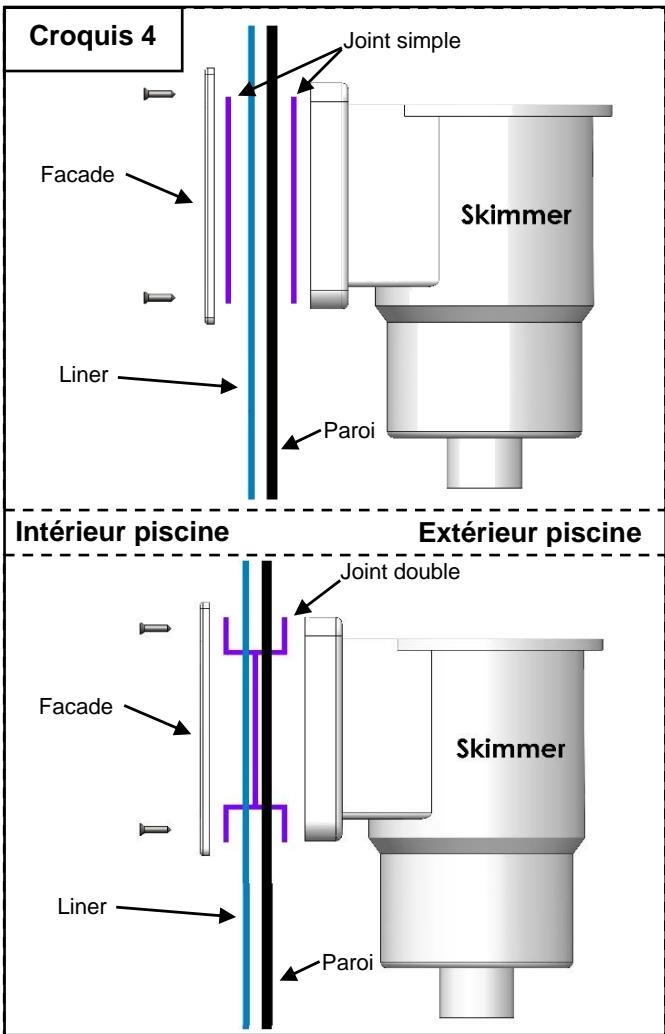

  Présenter les joints en caoutchouc selon croquis 4.
  Présenter la bride (ou encadrement) sur le joint en caoutchouc.
  Visser la bride sur la tôle.
  ■ Visser le raccord filé et vanne d'arrêt (selon modele) avec du Téflon, tuyau et collier de serrage sur le skimmer.
  Découper le liner obstruant le skimmer par l'intérieur de la piscine.
  Relier le tuyau annelé du skimmer à la pompe de la filtration.
  Laisser monter le niveau de l'eau jusqu'à moitié du skimmer.
  S'assurer de l'étanchéité et desserrer les vis si nécessaire.
  L'étanchéité définitive ne sera obtenu qu'après avoir resserré progressivement et régulièrement toutes les vis.

Pour que l'étanchéité soit définitive, desserrer toutes les vis les jours suivants.

ATTENTION: Ne jamais serrer les vis du skimmer et de la buse de refoulement avant que l'eau n'arrive à quelques centimétres des pieces à poser. Le liner devant être bien tendu par la pression de l'eau.

17. Conseils d'entretien et d'utilisation

Le non-respect des consignes d'entretien peut engendrer des risques graves pour la santé, notamment celle des enfants.

Filtration

Pour éliminer les matières en suspension, il est indispensable d'avoir une bonne filtration. Durant la saigon d'utilisation de votre piscine, le système de filtration doit obligatoirement être mis en service chaque jour, suffisamment longtemps pour assurer au moins un renouvellement du volume d'eau toutes les 24 heures (la durée minimum de filtration est fonction de la fréquentation et de la température de l'eau). Il est conseilé de fractionner la durée de filtration en 2 périodes (une le matin et une le soir).

Dimension intéieur paroi =>	4.85 x 3.60m		6.10 x 3.60m		7.30 x 3.60m		7.6 x 4.6m	9.20 x 4.60m
Volume d'eau	19m³		24m³		29m³		37m³	45m³
Capacité de la filtration	4m³/h	6m³/h	4m³/h	6m³/h	6m³/h	8m³/h	8m³/h	10m³/h
Durée de filtration par jour	4h45	3h15	6h	4h	4h50	3h30	4h30	3h45

Il est impératif :

• De vérifier la non obturation des orifices d'aspiration.
  ■ De changer tout élément ou ensemble d'éléments déteriorés. N'utiliser que des pieces agrées par le responsable de la mise sur le marché.
  D'arrête la filtration pendant les opérations de maintenance du système de filtration.
• De surveiller régulierement le niveau d'encrassement du filtré.
  ■ Se référer à la notice du filtré fournie pour tout entretien et utilisation du système de filtration.
• De vérifier le niveau de replissage.

ACCESSIONS

Les accessoires suivants sont indispensablees pour un bon entretien de votre piscine : accessoires de surface (example: épuisette), accessoires de fond, accessoires de contrôle et de réparation (example: kit de réparation).

Avant d'utiliser un robot, proceder au nettoyage du media filtrant de suaive syste me de filtration. Se refier aux instructions fournies avec voire syste me de filtration Verifier egalent la puissance de filtration neceassaire au bon fonctionnement de cet accessoire.

TRAITEMENT CHIMIQUE

3 opérations sont nécessaires au traitement de l'eau :

■ Ajustement du pH de l'eau à l'aide d'une trousse d'analyse et d'un correcteur de pH. Le pH (Potentiel Hydrogène) indique si et àquel point une eau est acide ou alcaline. L'idéal pour une eau de piscine est d'être le plus pres possible du pH du liquide lacrymal, soit 7,4.
Lutte contre les algues à l'aide d'un produit anti-algues.
Désinfection de l'eau à l'aide de produits chlorés pour assurer la destruction des micro-organismes.

Ces opérations de traitement et de contrôle sont à réaliser au moins une fois par semaine pour assurer une bonne qualité de l'eau.

Les produits de traitement de l'eau doivent etre stockés à l'abri de l'humidité dans un local ventilé et hors de portée des enfants.

ATTENTION :

Ne jamais mettre le chlore ou autre produit directement dans la piscine, cela entrainerai la détérioration du liner.

CONSEILS :

Déposer au pied de l'échelle un récipient rempli d'eau de manière à se rincer les pieds avant d'entrer dans la piscine.
■ Une bache thermique (bache à bulles) vous permettra de profiter pleinement de votre piscine car elle réchauffera l'eau, évitera les déperditions de chaleur durant la nuit, empêchera les feuilles et insectes de tomber dans l'eau et évitera l'évaporation du chlor.
- Ne plongez pas et ne marchez pas sur les margelles.

REMLISSAGE ET VIDANGE

Il est conseilé de replir la piscine de maniere à ce que le niveau de l'eau soit au moins au milieu du skimmer.

Il est déconseilé de vidanger totallyment la piscine. En cas de nécessité absolue, la vidange ne doit pas être réalisée par grand vent et doit être effectué le plus rapidement possible. Ne pas laisser la piscine vide plus de 24h car le liner peut se rétractor.

Cas particuliers et leurstraitements

Votre piscine est equipee d'un systeme de filtration physique servant a eliminer les impuretés de type insectes, cheveux, feuilles... Le traitement chimique, complémentaire du traitement physique, est indispensable a la bonne tenue de votre eau de baignade. En fonctionnement normal, un nettoyage hebdomadaire de votre piscine est suffisant. Mais il vous arrivera de rencontres un probleme inhabituel que vous pourrez résoudre en suivant les recommendations du tableau ci-dessous.

TRAITEMENT DE L'EAU : problèmes et solutions
Problèmes	Causes	Solutions
• Eau trouble	Eau dure et présence de particules en suspension	Ajustez le pHPlacez un produit floculant dans le skimmer ou directement dans le bassinEffectuez un lavage du filtrre (position BACKWASH jusqu'à ce que l'eau évacuée vers l'égout soit propre pour un filtrre à sable.
• Odeur de chlor• Irritation des yeux et du nez	pH trop élevéTeneur en chloramine trop importante	Ajustez le pH.Faites une chloration chic.Effectuez un lavage du filtrre.
• Eau verte• Parois et sol glissants• Eau brune	Eau verte : formation ou prolifération d'algues.Eau brune : présence de matières organiques.	Brossez les parois et le panier du skimmer.Ajustez le pH.Pratiquez un traitement chic à l'aide du produit adéquat et lavez le filtrtre (cf. la notice du filtrtre)
• Parois rugueuses	Eau dure	Eliminez les dépôts avec un balai ou un robot.Nettoyez le bassin et détartréz le filtrre avec les produits adéquats.Ajustez le pH.Ajoutez un produit régulateur de durété de l'eau.
• Ligne d'eau noire	Présence de graisse et de dépôts sur la ligne d'eau.	Nettoyez la ligne d'eau avec un produit spécifique.Ajouter du floculant.

18. Démontage de la piscine

Nous vous déconseillons fortement de démonter votre piscine. Toutefois, en cas de nécessité absolue, si vous étés dans l'obligation de démonter votre piscine, opérer inversement aux séquences de montage.

ATTENTION: Ne pas soulever le liner quand il est encore rempli d'eau.

Démonter la piscine en prénant les précautions suivantes :

Vider la piscine par siphonage avec un tuyau ou à l'aide de la pompe de lafiltration.
Laver tous les éléments avec un produit savonneux.
Ne pas utiliser de produits contenant de la soude pour laver le liner.
■ Rincer au jet d'eau et secher tous les éléments (pour éviter de percer le liner, ne le nettoyer que dans l'enceinte même de la piscine; le séchage doit s'effectuer à l'ombre, dés que possible. Ne pas le soumettre à une exposition prolongée à l'air).
En cas d'incident (liner percé), celui-ci se répare facilement, même dans l'eau, avec une colle spéciale réparation liner.
Enveloppper le liner bien sec (sans le talquer) dans un sachet plastique opaque et le metre dans un carton fermé. Stocker le liner dans un endroit sec, à l'abri du gel et des rongeurs, en évitant tout contact avec une source de chaleur.
Enrouler la paroi métallique sans la plier et la maintainir à l'aide d'une cordelette.

19. Conseils de sécurité

La sécurité de vos enfants ne dépend que de vous!

Le risque est maximum lorsque les enfants ont moins de 5 ans. L'accident n'arrive pas qu'aux autres! Soyez prêt à y faire face!

Ne laisser jamais un enfant acceder seul pres d'un point d'eau qu'il soit. Ne quitterz jamais votre enfant des yeux. Interdire l'accès au bassin en cas de déterioration du ou des système(s) de filtration.

Rappel de quelques règles élémentaires de sécurité, surveillance et agissez :

La surveillance des enfants doit être rapprochée et constante.
Désignez un seul responsable de la sécurité.
■ Renforcez la surveillance lorsqu'il y a plusieurs utilisateurs dans la piscine.
Ne laisses jamais un enfant seul pres d'une piscine.
Ne laissez jamais un enfant qui ne sait pas nager hors de la surveillance d'adultes.
Ne laisses jamais un enfant se baigner seul.
- Imposez un équipement personnel de flottaison (personne ne sachant pas nager).
- Equipiez votre enfant de brassards ou d'une bouée adaptée, s'il est à proximité de la piscine.
- Prévoyez bouées et perches à côte du bassin.
Apprenez à nager à vos enfants dés que possible.
Mouillez nuque, bras et jambes avant d'entrez dans I'eau.
N'entrez jamais brutalement dans l'eau sur tout après un repas, une exposition prolongee au soleil ou un effort intensif.
Apprenez les gestes qui sauvent et surtout leurs spécifiques aux enfants.
Interdisez le plongeon ou les sauts dans la piscine.
Interdisez la course et les yeux vifs dans la piscine et aux abords de la piscine.
- Ne marchez pas sur les margelles et ne vous asseyez pas sur celles-ci.
- Ne grimpez pas le long de la paroi.
L'échelle doit être placee sur une base solide et être toujours de niveau.
Il faut always faire face à l'échelle en entrant ou en sortant de la piscine.
N'tilisez jamais I'echelle a d'autres fins que celle pour laquelle elle est prevue, c'est-à-dire entrer et sortir de la piscine. Elle n'est pas faite pour plonger ou sauter.
L'échelle doit être enlevée en dehors des périodes de baignade.
Ne laisses pas de jouets à proximé du bassin et dans le bassin qui n'est pas surveillé.
Vérifiez périodiquement si toutes les pièces de la piscine sont en bon état (exampie : traces de rouille sur la boulonnerie et la visserie).
Resserrez ou changez les vis et écrous lorsque cela est nécessaire.
Ne modifiez jamais de pieces, n'enlevez jamais de pieces et ne percez jamais de trous dans la piscine.
- Maintenez en permanence une eau limpide et saine.
- Ne faites pas fonctionner votre filtration durant l'utilisation de votre piscine.
Suivez scrupuleusement les directives d'installation, et vous reférer aux precautions d'utilisation et de stockage securitaires figurant sur l'emballage des produits de traitement.
Stockez les produits de traitement d'eau hors de la portée des enfants.
■ Mémorisez et affichez près de la piscine les numérores de premier secours (pompiers : 18, SAMU : 15, centre antipoison).
■ Prévoyez un téléphone accessible pres du bassin pour ne pas laisser vos enfants sans surveillance quand vous téléphonez.
Interdire l'accès au bassin en cas de détérioration du ou des systèmes de filtration.

Nos you recommend s dscurser aoss au bassin fin par un elment de protection. Les equipements citcs cissous peuvent contribuer a la securite. Is ne remplacent en aucun cas une surveillance rapprochee.

• Barrière de protection (selon NF P 306) dont le portail sera constamment maintainu fermé (par exemple une haie ne peut etre consideree comme une barriere).
  Couverture (selon NF P 308) ou abris de protection manuelle ou automatique (selon NF P 309) correctement mise en place et fixée.
  Détectorélectronique de passage ou de chute (selon NF P 307), en service et opérationnel.

En cas d'accident :

Sortez l'enfant de I'eau le plus rapidement possible.
- Appelez immédiatement du secours et suivez les conseils qui vous seront disponibles.
- Remplacez les habits mouillés par des couvertures chaudes.

20. Conseils d'hivernage

• Ne pas vider votre piscine.
  Enlever les detritus flottants (feuilles, brindilles, insectes, etc.) à l'aide d'une l'épuisette.
  Nettoyer le fond de la piscine à l'aide d'un balai aspirateur (ou venturi).
• Contrôler le pH à l'aide d'une trousse de contrôle et ajuster celui-ci si nécessaire.
• Mettre un produit d'hivernage en fonction du volume d'eau de la piscine (voir notice explicative sur l'étiquette du produit).
  Faire fonctionner le filtrre durant 4 heures environ.
• Descendre le niveau de l'eau en dessous de l'ouverture du skimmer.
  Vidanger soigneusement le groupe de filtration (pompe et cuve) et le stocker dans un local hors gel.
• Mettre un bouchon fermetre buse de refoulement et débrancher les tuyaux (produit non fourni dans le kit).
• Mettre des flotteurs sur l'eau (non fourni)
  Couvrir la piscine avec une bache d'hivernage.

REMARQUES : Si vous ne couvrez pas votre piscine et que l'eau gèle, ne cassez jamais la glace ainsi formée. Par grands froids, vous pouvezmettre un objet flottant dans votre piscine afin de minimiser la poussee due à la formation de glace.

21.Garantie

Nos piscines sont garanties 2 ans pour la structure et les accessoires, contre tous vices de fabrication dans des conditions normales d'utilisation, hors pieces d'usure.

Cette garantie est limitée à l'échange auprès de votre revendeurs des pieces reconnues défectueuses.

Les liners sont garantis deux ans uniquement pour les défauts de soudure (décollement). La garantie ne s'applique pas aux trous souvent dus à une mauvaise manipulation au moment du montage ou à une utilisation mal adaptée des produits de traitement. Les problèmes de porosité et de décoloration sont dus à un employe abusif ou mal adapté des produits de traitement. Les filtres sont garantis deux ans dans les conditions normales d'utilisation et en respectant la notice de montage à l'exclusion des joints et pièces d'usure.

Il n'est pas possible de modifier le produit d'origine. Seules, les pieces de rechange TRIGANO JARDIN doivent être utilisées.

Pour toute demande de SAV, veuillez vous connecter à l'adresse suiv : http://sav.triganojardin.com

IMPORTANT! Pour que la garantie soit valable, vous doivent impérativement conserver une preuve d'achat compteant le cachet du revendeur ainsi que la date d'achat et la fiche de contrôle qualité. Il est impératif de changer dans les délais les plus brefs tous éléments ou ensemble d'éléments dépréciés. N'utiliser que des pieces agrées par TRIGANO JARDIN.

Nos you remercions et you felicitons d'avoir fait l'acquisition d'une piscine TRIGANO PISCINES.

Cette piscine vous garantira une qualité et une fiabilité exceptionnelle et nous espérons qu'elle répondra à vos attentes.
