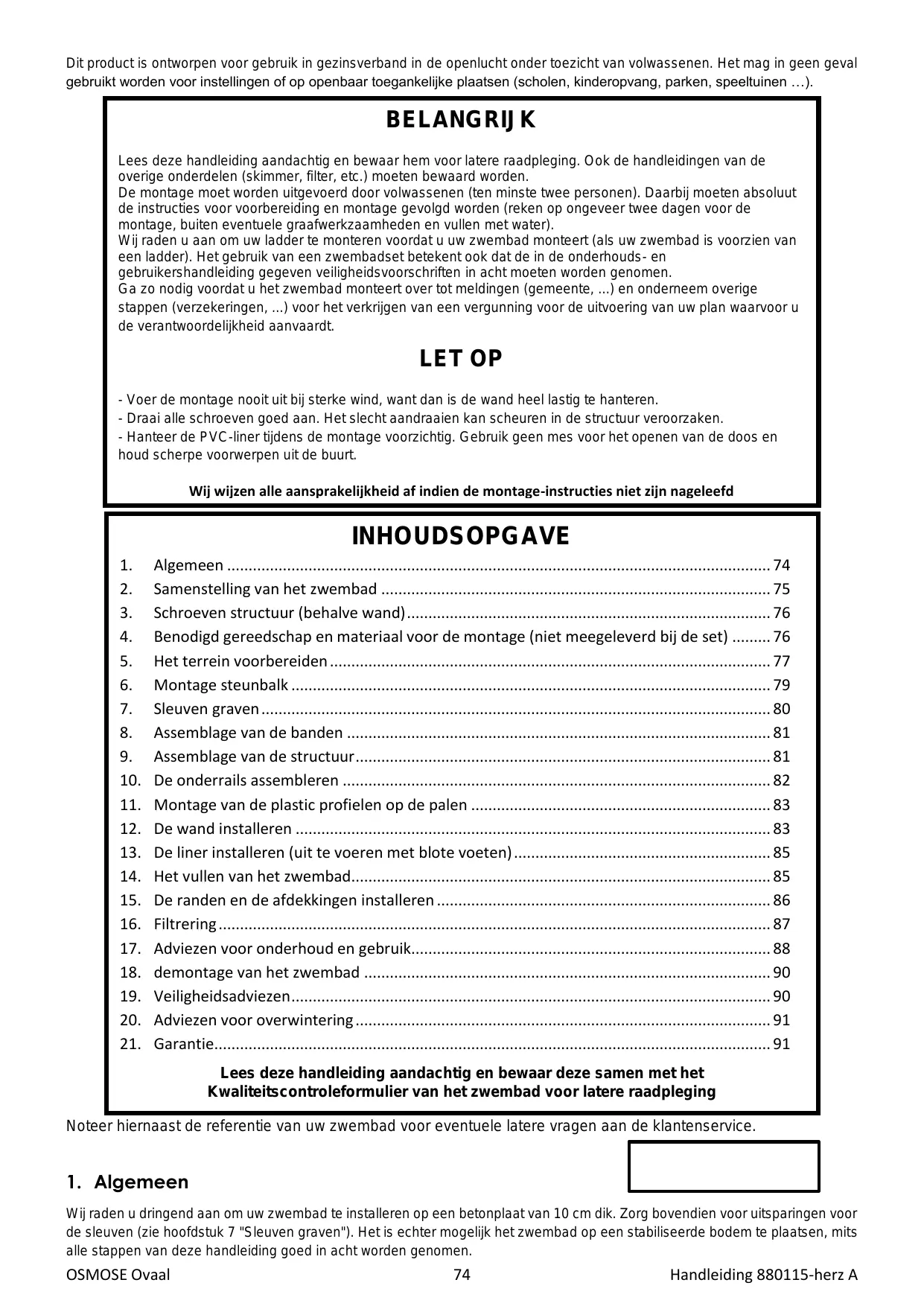

GEBRUIKSAANWIJZING OSMOSE, OVALE N°880115 DIAM.5,20 X 3,95M X H.132CM TRIGANO

Lees deze handleiding aandachtig en bewaar hem voor latere raadpleging. Ook de handleidingen van de overige onderdelen (skimmer, filter, etc.)要去en bewaard worden.

De montage moet worden uitgevoerd door volwassenen (ten minste twee Personen). Daar bij moeten absolut de instructies voor Voorbereiding en montage gevolgd worden (reken op ongeveer tweeragen voor de montage, buiten eventuale graafwerkzaamheden en vullen met water).

Wij raden u aan om uw ladder te monteren voordat u uw zwembad monteert (als uw zwembad is voorzien van een ladder). Het gebruik van een zwembadset betekent ook dat de in de onderhouds- en gebruikershandleiding gegeven veiligheidsvoorschriften in acht moeten worden genomen.

Ga zo nodig voordat u het zwembad monteert over tot meldingen (gemeente, ...) en onderneem overige stappen (verzekeringen, ...) voor het verkrijgen van een vergunning voor de uitvoering van uw plan waarvoor u de verantwoordelijkheid aanvaardt.

LET OP

• Voer de montage nooit uit bij sterke wind, want dan is de wand heel lastig te hanteren.
• Draai alle schroeven goed aan. Het slecht aandraaien kan scheuren in de structuur veroorzaken.
• Hanteer de PVC-liner tijdens de montage voorzichtig. Gebruik geen mes voor het openen van de doos en houd scherpe voorwerpen uit de buurt.

Wij wijzen alle aansprakelijkheid af indien de montage-instructies Niet zijn nageleefd

INHOUDSOPGAVE

1. Algemeen 74
2. Samenstelling van het zwembad 75
3. Schroeven structuur (behalte wand) 76
4. Benodigd gereedschap en materiaal voor de montage (niet meegeleverd bij de set) .... 76
5. Het terrein voorbereiden 77
6. Montage steunbalk 79
7. Sleuven graven 80
8. Assemblage van de banden 81
9. Assemblage van de structuur 81
10. De onderrails assembleren 82
11. Montage van de plastic profielen op de palen 83
12. De wand installeren 83
13. De liner installeren (uit te voeren met blote voeten) 85
14. Het vullen van het zwembad 85

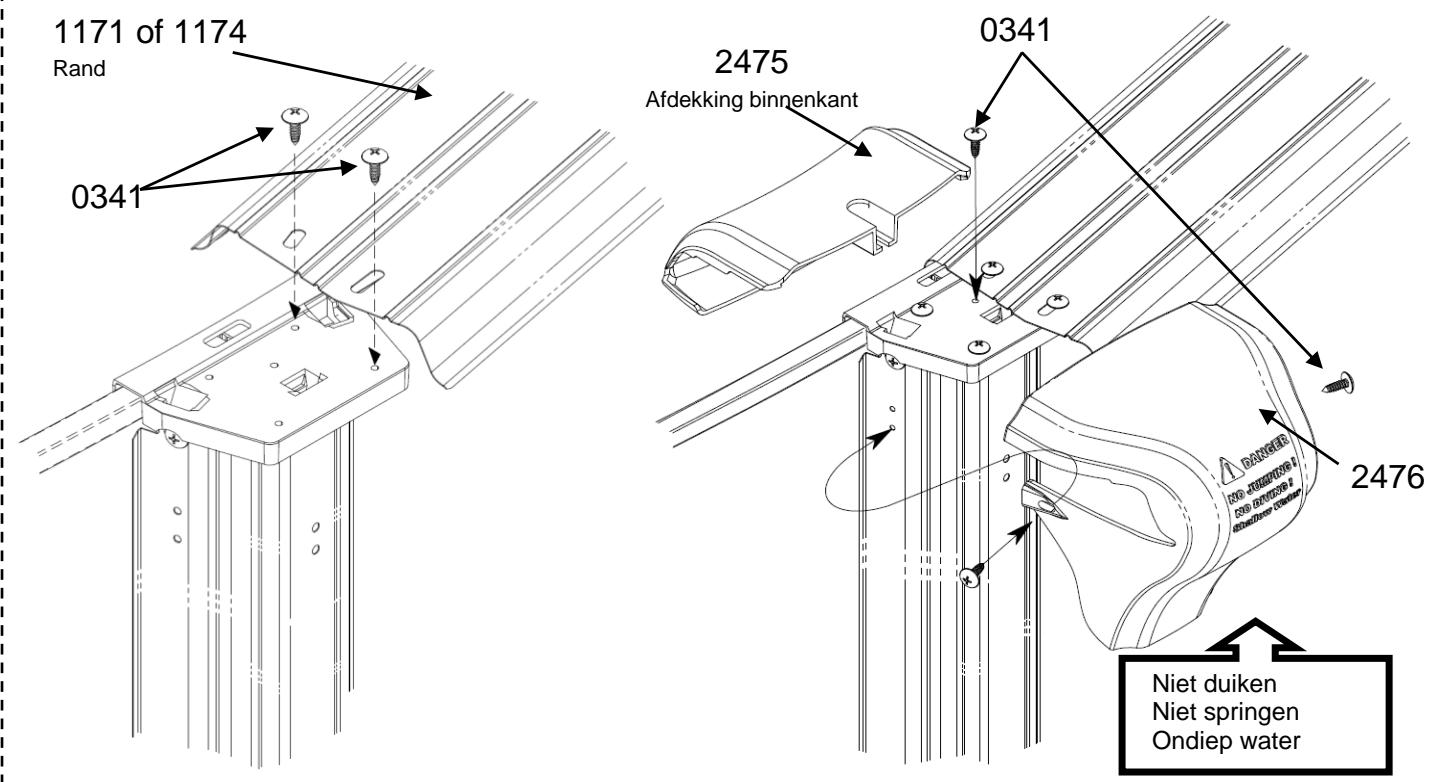

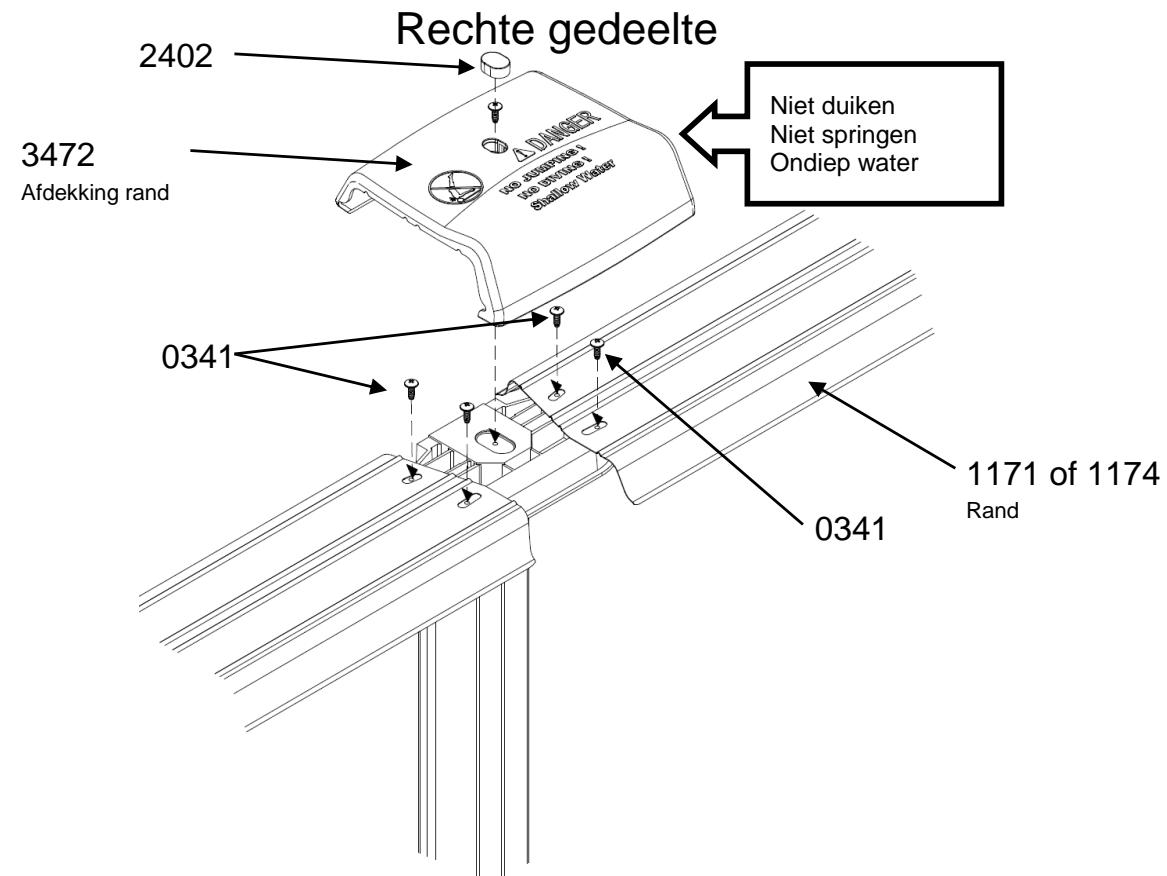

15. De randen en de afdekkingen installereren 86
16. Filtering 87
17. Adviezen voor onderhoud en gebruik 88
18. demontage van het zwembad 90
19. Veiligheidsadviezen 90
20. Adviezen voor overwintering 91
21. Garantie 91

Lees deze handleiding aandachtig en bewaar deze samen met het Kwaliteitstcontroleformulier van het zwembad voor latere raadpleging

Noteer hiernaast de referentie van uw zwembad voor eventuele latere vragen aan de klantenservice.

1. Algemeen

Wij raden u dringend aan om uw zwembad te installereren op een betonplaat van 10 cm dik. Zorg bovendien voor uitsparingen voor de sleuven (zie hoofdstuk 7 "Sleuven graven"). Het isECHTER mogetijk het zwembad op een stabiliseerde bodem te plaatsen, mits alle stappen van deze handleiding goed in acht worden genomen.

1. Samenstelling van het zwembad

OSMOSE OvaalAntraciet	Buitenmaatzwembad met rand	5.15 x 3,90m		6,35 x 3,90m		7,60 x 3,90m		7,90 x 4,85m		9,40 x 4,85m
	Buitenmaat wand	4.85 x 3.60m		6,10 x 3,60m		7,30 x 3,6m		7.60 x 3.60m		9,20 x 4,60m
	Hoopte zwembad	1.32m		1.32m		1.32m		1.32m		1.32m
	kleur	Antraciet	Bruin	Antraciet	Bruin	Antraciet	Bruin	Antraciet	Bruin	Antraciet	Bruin
SAMENSTELLING
Wand + Schroeifwerk		x		x		x		x		x
Ladder		x		x		x		x		x
Liner		x		x		x		x		x
Filtersystem in 1 of 3 pakketten (vat+pomp+klep)		x		x		x		x		x
PAKKET SKIMMER ALLE KLEUREN
Skammersset	-	1		1		1		1		1
2 geringe buizen van 4,50 m	-	1		1		1		1		1
Zak met 20 grijze profielien 1280 mm	880341	1		1		1		1		1
Zak met 20 bruine profielien 1280 mm	880348		1		1		1		1		1
PAKKET (5/8 RAIL-2) ALLE KLEUREN
Bovenste en onderste metalen rails 1,13 m	1212	24		28		32
Bovenste en onderste metalen rails 1.43 m	1615							28		32
PAKKET (7HN-EX-2) ANTRACIET/GRIJS
Rand 1,13 m	1171 G	12		14		16
Rand 1,44 m	1174 G							14		16
Bovenste plastic profilie (bevestiging liner)	8100	11		13		15		16		19
Verticale paal 1,32 m (ronde gedeelte)	2377 G	10		10		10		10		10
PAKKET (7HN-BX-2) BRUIN/HOUT
Rand 1,13 m	1171 M		12		14		16
Rand 1,44 m	1174 M							14		16
Bovenste plastic profilie (bevestiging liner)	8100		11		13		15		16		19
Verticale paal 1,32 m (ronde gedeelte)	2377 M		10		10		10		10		10
PAKKET (7P-EX-3) ANTRACIET/GRIJS
Bovenste koppelplaat (ronde gedeelte)	2176	10		10		10		10		10
Onderste koppelplaat (ronde gedeelte)	2276	10		10		10		10		10
Afdeking binnenkant rand (ronde gedeelte)	2475 G	10		10		10		10		10
Afdeking binnenkant rand (ronde gedeelte)	2476 G	10		10		10		10		10
Afdeking binnenkant rand (ronde gedeelte)	3472 G	2		4		6		4		6
Bovenste paal (rechte gedeelte)	3177	2		4		6		4		6
Geleider onderste rails (recht deel)	3234	2		4		6		4		6
Kruiskopschroef Ø 5x18	0341	136		152		168		152		168
Plastic schroeifdefekking	2402 G	2		4		6		4		6
PAKKET (7HN-BX-3) BRUIN/HOUT
Bovenste koppelplaat (ronde gedeelte)	2176		10		10		10		10		10
Onderste koppelplaat (ronde gedeelte)	2276		10		10		10		10		10
Afdeking binnenkant rand (ronde gedeelte)	2475 M		10		10		10		10		10
Afdeking binnenkant rand (ronde gedeelte)	2476 M		10		10		10		10		10
Afdeking binnenkant rand (rechte gedeelte)	3472 M		2		4		6		4		6
Bovenste paal (rechte gedeelte)	3177		2		4		6		4		6
Geleider onderste rails (recht deel)	3234		2		4		6		4		6
Kruiskopschroef Ø 5x18	0341		136		152		168		152		168
Plastic schroeifdefekking	2402 M		2		4		6		4		6
PAKKET (BL08-EX-A) ANTRACIET/GRIJS
Rails horizontal	5726	2		4		6		4		6
Drukplaat 0,68 m x 0,175 m	6254	6		12		18		12		18
Zakje met schroeven voor de structuur	0109.PACK	2		2		3		2		3
Zakje met schroeven voor de banden	0105.PACK			2		3
Zakje met schroeven voor de banden	0106.PACK	2						2		3
Verticale paal 1,36 m (rechtedeelte)	5712	2
Huls verticale paal	5617 G	2
Band uiteinde 1,40 m	7528	2
Middelse band 0,83 m	7254	1
PAKKET (BL08-BX-A) BRUIN/HOUT
Rails horizontal	5726		2		4		6		4		6
Drukplaat 0,68 m x 0,175 m	6254		6		12		18		12		18
Zakje met schroeven voor de structuur	0109.PACK		1		2		3		2		3
Zakje met schroeven voor de banden	0105.PACK		1		2		3
Zakje met schroeven voor de banden	0106.PACK								2		3
Verticale paal 1,36 m (rechtedeelte)	5712		2
Huls verticale paal	5617 M		2
Band uiteinde 1,40 m	7528		2
Middelse band 0,83 m	7254		1
PAKKET (BL08-EX-B) ANTRACIET/GRIJS
Verticale paal 1,43 m (rechtete gedeelte)	5712			4		6		4		6
Huls verticale paal 1,28 m	5617 G			4		6		4		6
Band uiteinde 1,40 m	7528			4		6		4		6
Middelse band 0,83 m	7254					3		4		6
PAKKET (BL08-BX-B) BRUIN/HOUT
Verticale paal 1,36 m (rechtete gedeelte)	5712				4		6		4		6
Huls verticale paal	5617 M				4		6		4		6
Band uiteinde 1,40 m	7528				4		6		4		6
Middelse band 0,83 m	7254				2		3		4		6

	Referentie	Aantal
Zakje schroeven voor de structuur	0109.PACK
Schroeven M14x30	5673	24
Moer M14	5672	24
Schroef 10x100	5674	8
Moer M10	5675	24
Plaatschroeven	0341	10
Zakje schroeven voor band	0105.PACK
Moer M8	0623	22
Zeskantbauten M8x20	0923	22
Zakje schroeven voor band	0106.PACK
Moer M8	0623	27
Zeskantbauten M8x20	0923	27
Zakje schroeven voor wand	880125
Schroef M6	121000	33
Moer M6	121510	33
Ring M6	121610	33

LET OPI!

De vorm van sommige onderdelen kan afwijken van deze handleiding, maar dit belemmert de functionaliteit van uw zwembad Niet.

3. Schroeven structuur (behalte wand)

	Omschrijving	Referentie		Omschrijving	Referentie
18mm	Plaatschroeven Ø5x18	0341		Moer Ø14	5672
20mm	Zeskantbauten Ø8x20	5673		Moer Ø10	5675
100mm	Zeskantbauten Ø10x100	5674		Moer Ø8	0623
30mm	Zeskantbauten Ø14x30	0923

4. Benodigd gereedschap en materiaal voor de montage (niet meegeleverd bij de set)

✓ Sleutels 10 en 14 ✓ Kruiskop- en platte schroevendraier ✓ Schroefmachine ✓ Hamer ✓ Touw ✓ Waterpas ✓ schep, schoffel, hark ✓ Fijn gezeefd zand / Zeef

✓ Plaatschaar / Vijl ✓ Antioestmiddel ✓ Houten plank ✓ Piketpaaltjes ✓ Meetketting ✓ Vloerkleed ✓ Plakband ✓ Gips of krijt

✓ Wasknjiper ✓ Metaalzaag of cutter ✓ Betonplaat 30x30x5 cm en/of holle blokken ✓ Beton ✓ Strook polystyreen in geval van tegels ✓ Beton ✓ Houten spanten

5. Het terrein voorbereiden

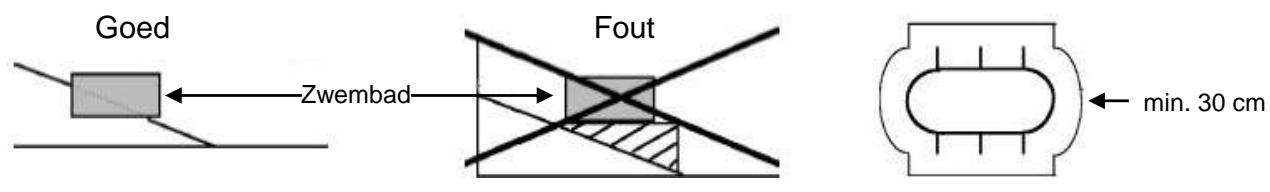

5.1. Keuze van het terrein

BELANGRIJK: Het terrein moet volkommen plat, hard en waterpas+zijn. Tussen de ene kant van het zwembad en de andere mag Niet meer dan 2 cm hoogteverschil zitten.

Uw zwembad is uitsluitend bestemd voorplaatsing op de grond.

Het graafwerk要去 alsijd worden uitgevoerd op een vaste bodem en Niet in ophoogmaterialial.
■ Als het terrein op een helling ligt, moet altijd de aarde verwijderd worden van het hoge gedeelte; breng geen aarde aan op het lage gedeelte.
■ Als het terrein goed waterpas is,要去en stenen, onkruid en wortels verwijderd worden en de aarde goed aangestampt worden. Als dit Niet goed wordt uitgevoerd, kuren het onkruid en wortels onder de liner waar gaan groeien en deze beschadigen. Een dunne laag van zeer fijn gezeefd zand (dikte 1 tot 1,5 cm) moet verspreid worden om het hele vloeroppervlak voor te bereiden.
■ Wanner u het zwembad installeert op een betonplaat of een cementbodem, ga dan na of deze waterpas is en of het cement nicht grof is. Voorgeschreven beton: 150 kg cement per m3 zand gemengd in de betonmolen. De afmetingen van de tegel of de cementbodem要去en ten minste 30 cm groter� dan de hele omtrek van het zwembad.
Vergeet Niet om de benodigde sleuven te graven voor de horizontale steunen (zie hoofdstuk 7: "Sleuven graven").
In alle gevallen is het noodzakelijk om uw zwembad op een vloerkleed teplaatsen dat de liner zal beschermen.
- De garantie geldt alleen wanner de liner goed beschermd is.
Vergeetiet dat het zwembad zeer zwaar is als het met water gemuld is. (Voorbeeld: ovaal zwembad van 7.30m = 29 ton water).
Zorg voor voldoende ruimte rond het zwembad om eromheen te lopen en vrij te spelen.
- Bepaal de plaatsvoor het filter op basis van de möglichkheden voor aanvoer van elektriciteit en bij voorkeur gegenover de overheersende windrichting.

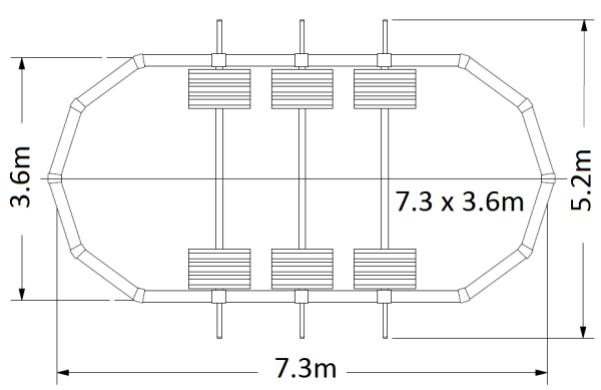

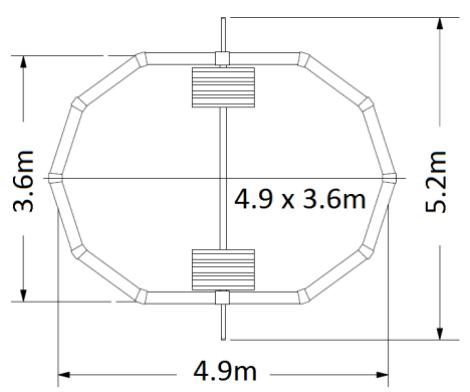

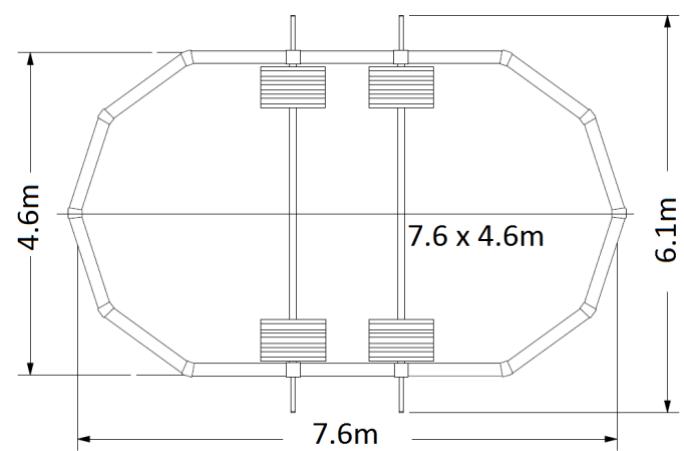

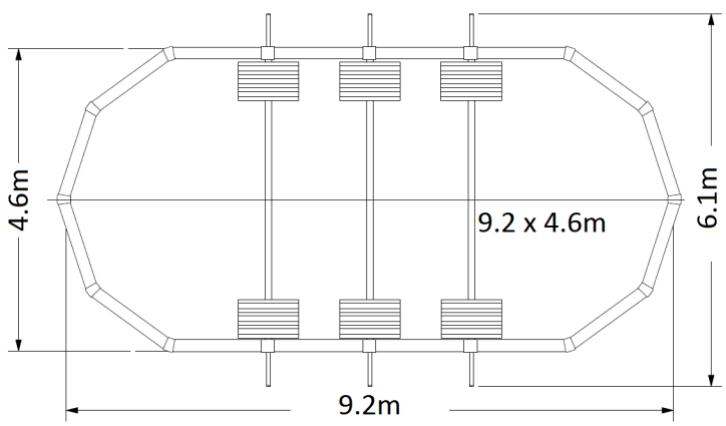

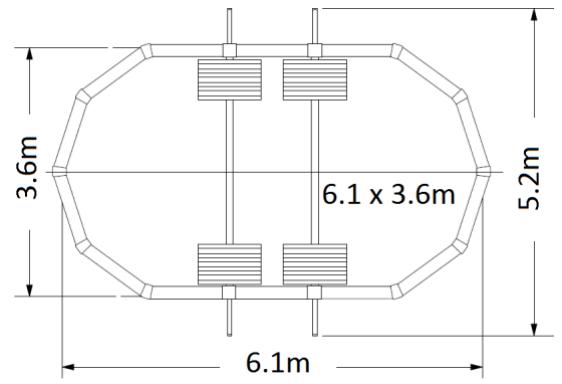

5.2. Benodigde ruimte voor ovale zwembaden

De aangegeven maten zich de afgeronde afmetingen van de wand in totaal voor de omtrek van het zwembad en de benodigde ruimte op de grond (afmetingen +/- 3%).

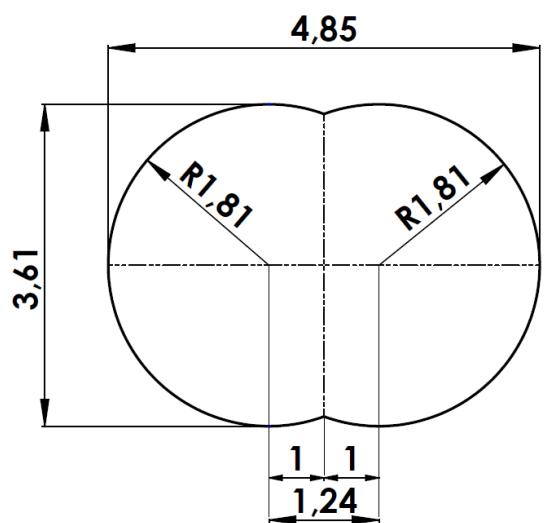

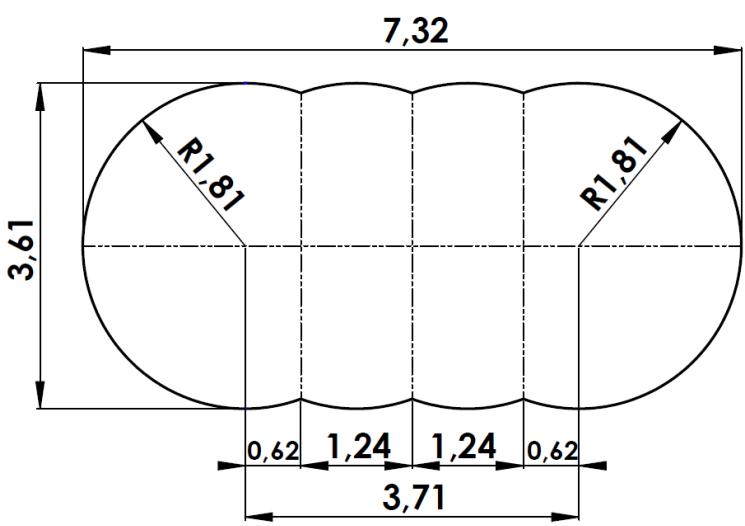

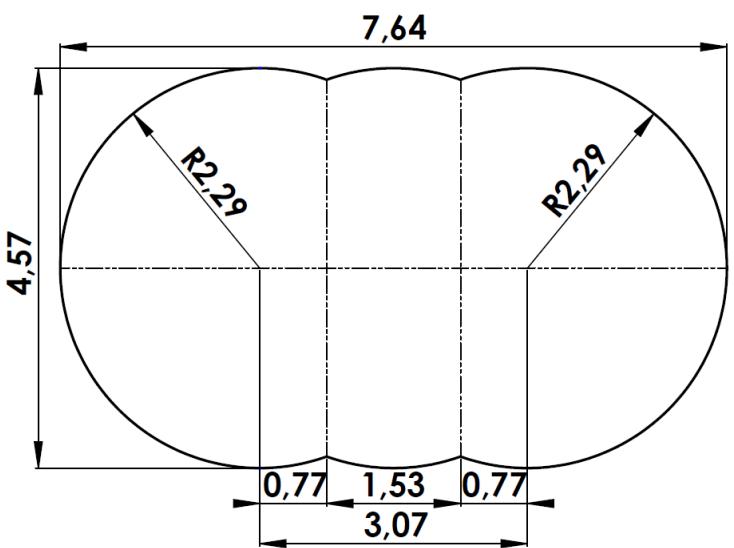

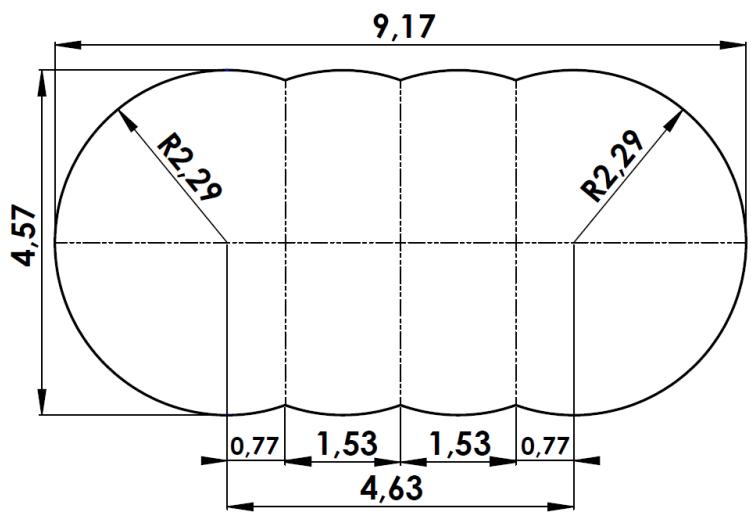

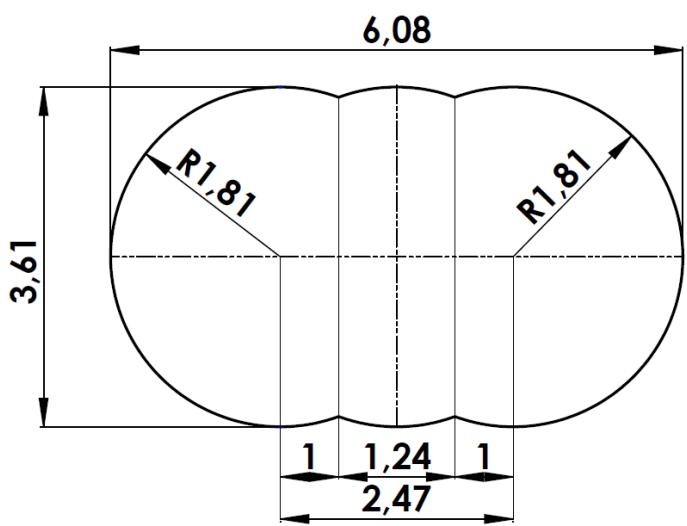

5.3. Omtrek van het ovale zwembad

Alle maten zich de afmetingen van de wand uitgedrukt in meters (+ of - 3%).

Zorg ervoor dat u beschikt over:

• piketpaaltjes om de grenzen van het zwembad aan te gehen;
• een piketpaaltje aan een touw van ongeveer 6 meter om de contouren van het zwembad UIT te zetten;
• zand, gips of krijt om de contouren van het zwembad aan te Geven.

Zet de contouren van het zwembad uit met behulp van het schema dat hoort bij de afmetingen van uw zwembad. De opgegeven maten voor de afstand+tussen de schoorpalen+zijn hartafstanden.Deze要去en zo goed maybeik in acht worden genomen.

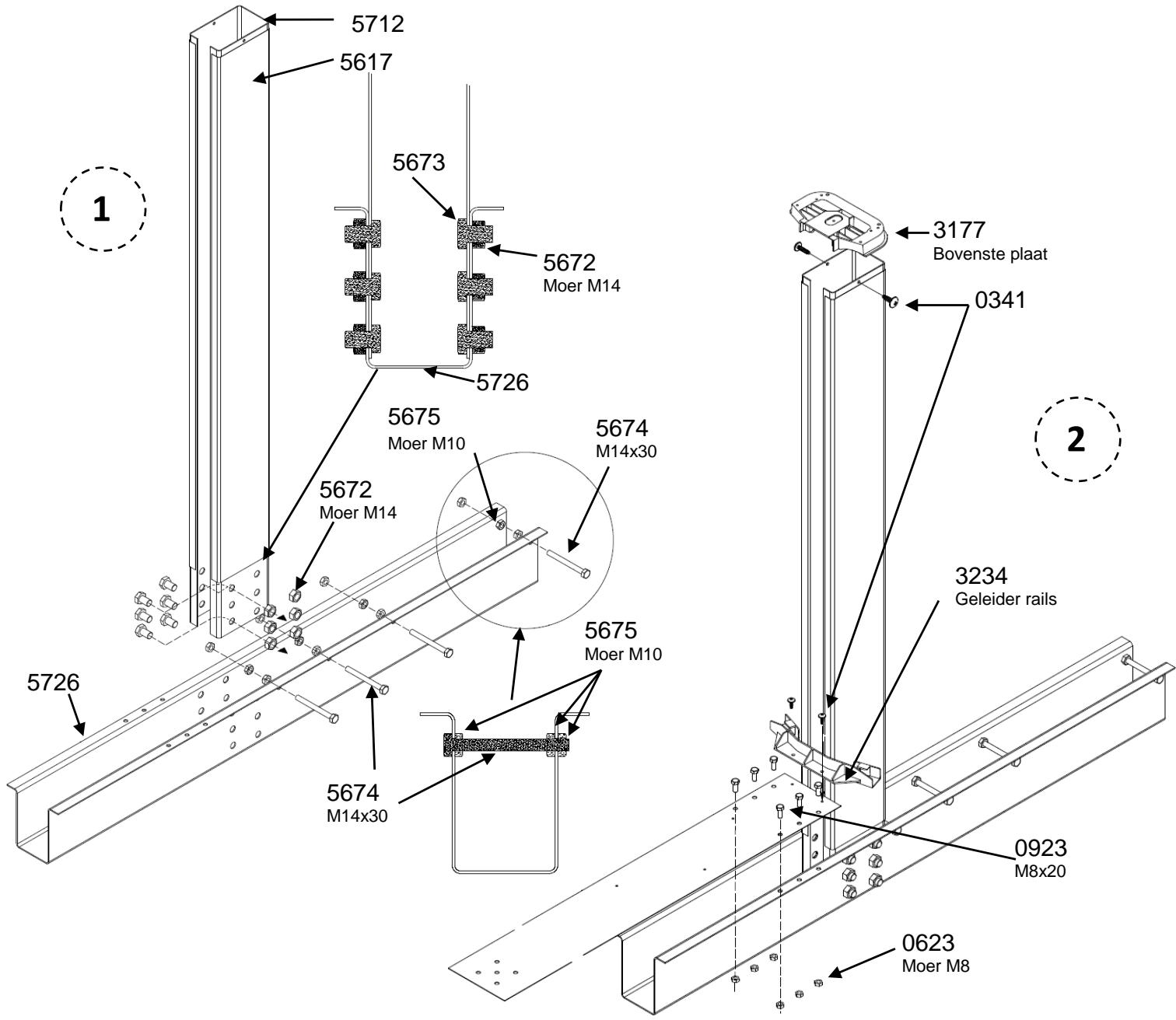

6. Montage steunbalk

Monteer een compleet geheel "steunbalken - verticale palen - banden - drukplaten" om na te gaan of de sleuven op de juisteplaats liggen.

7. Sleuven graven

Afbankelijk van de afmetingen van uw zwembad要去en er meertere sleuven worden gegraven voor hetplaatsen van de horizontale rails. Zorg ook voor inkepingen voor het stutten van het uiteinde van de sleuven.

De sleuven要去en nauwkeurig overeenkomen met de aangegeven maten. Controller of de sleuven parallel lopen en begin met het graven van de middelste sleuf.

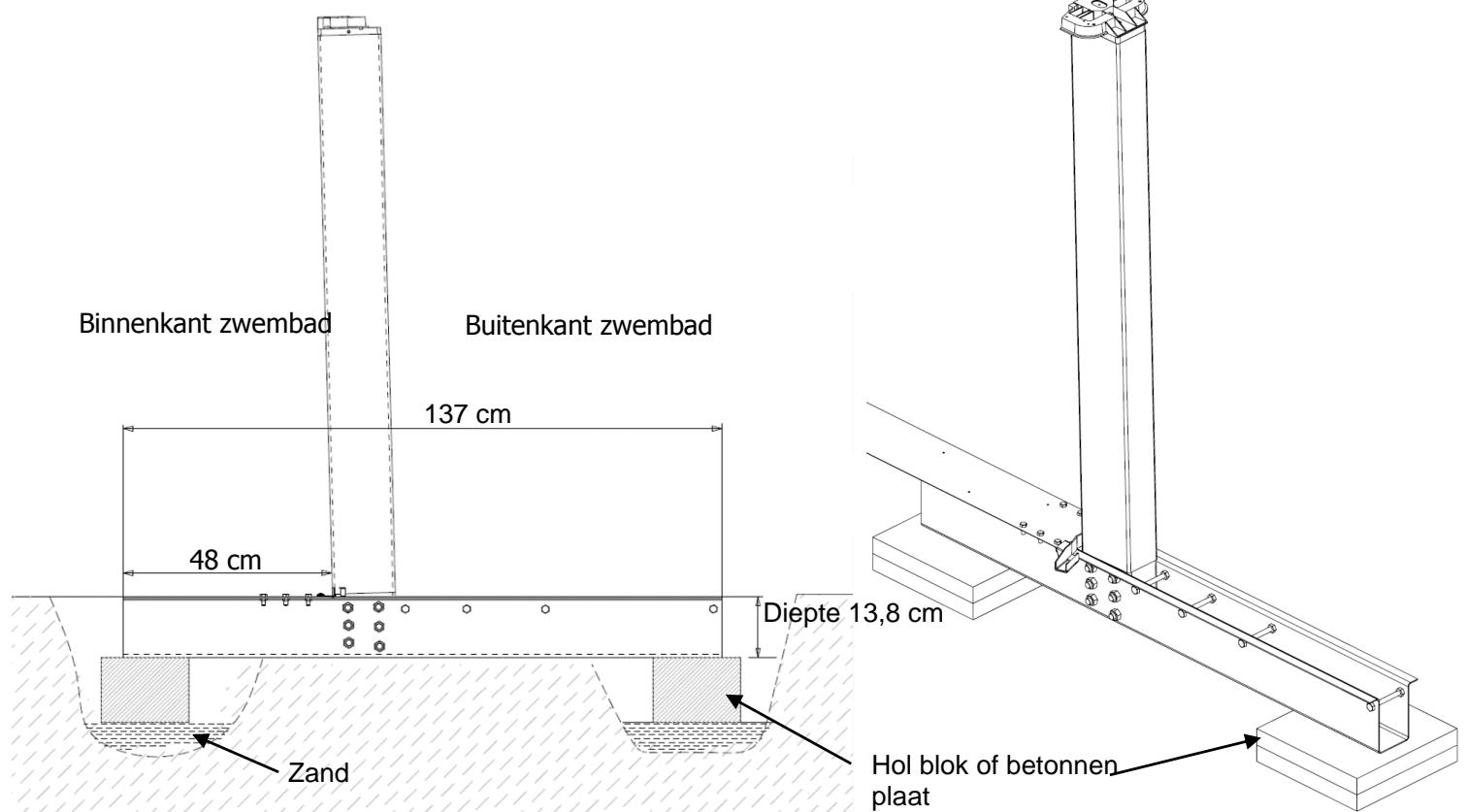

7.1. Zonder betonnen vloer

Zorg voor het stutten van de steunbalken en de rails en het uiteinde van de sleuven met holle blokken of betonnen platen (bijvoorbeeld: 30 × 30 × 5 cm in 2 lagen).

Afmeting zwembad	S
5,15 x 3,90 m	1,24 m
6,35 x 3,90 m	1,24 m
7,60 x 3,90 m	1,24 m
7,90 x 4,85 m	1,54 m
9,40 x 4,85 m	1,54 m

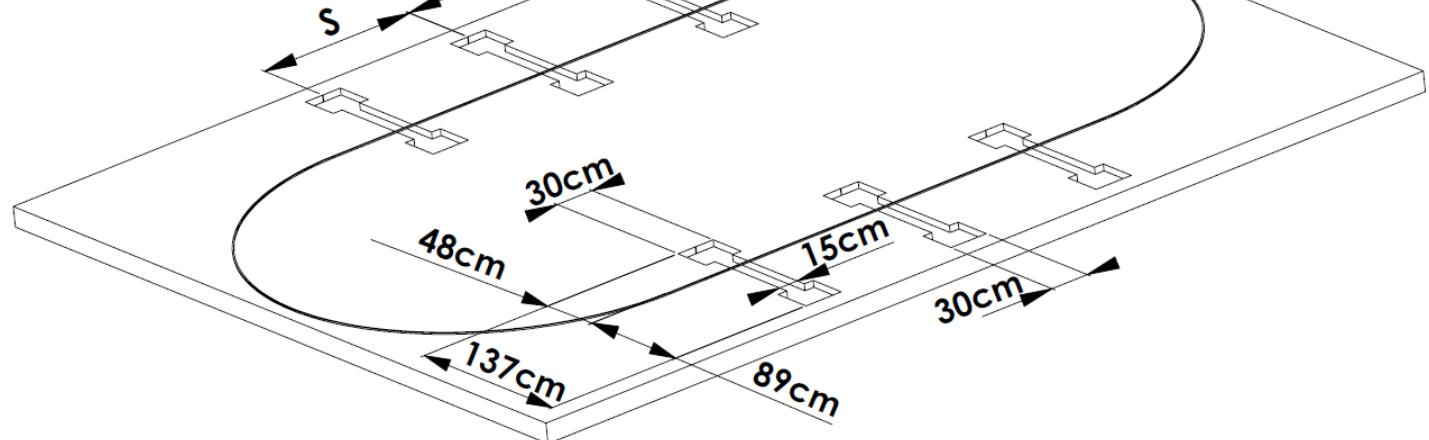

Afmeting zwembad S

7.2. Met betonnen vloer

Type: vloer van gewapend beton van 10 cm dik

Voorgeschreveen beton: 150 kg cement per m3 zand gemengd in de betonmolen.

Maak uitsparingen met behulp van polystyreen stroken of houten rechthoekige balken van 15 cm breed x 14 cm hoog voor de horizontale rails en het stutten van de uiteinden.

De afmetingen van de tegel moeten ten minste 30 cm groter�n dan de hele omtrek van het zwembad.

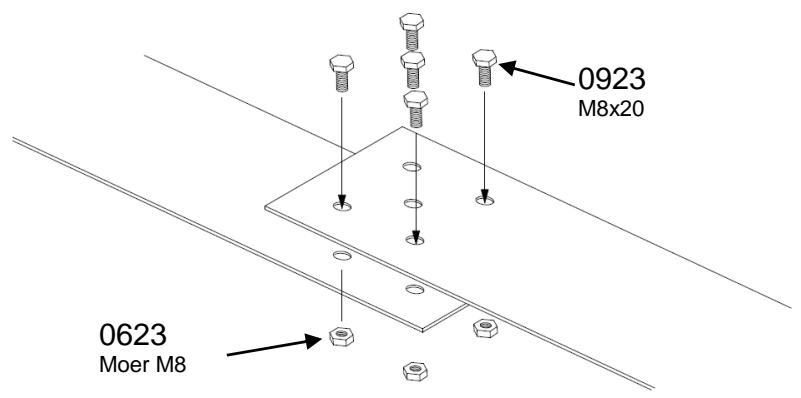

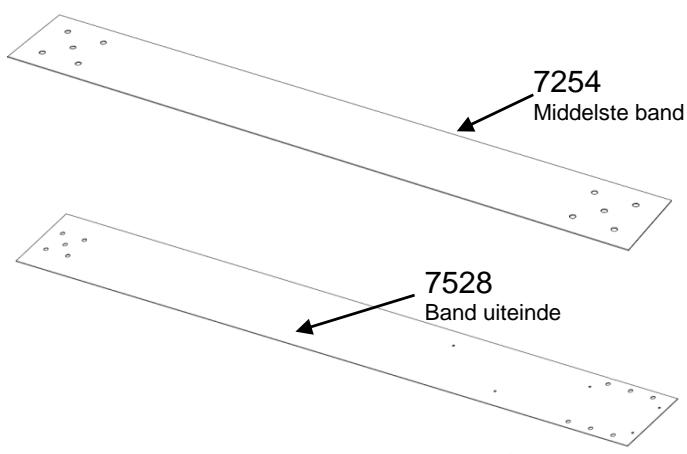

8. Assemblage van de banden

Controleer zorgvuldig of de grond goed vlak gemaakt is voordat u de banden erop legt. Deze要去en beslist goed plat op de grond liggen.

Als het zwembad op een betonvloer komt te staan, maar dan uitsparingen voor de bevestigingsbouten van de banden. Gaten met een diameter van 18 mm zijn voldoende.

BELANGRIJK: De assemblage要去en uitgevoerd met de schroeven aan de bovenkant en de moeren aan de onderkant. Er is een schroef voor elk gat.

De assemblage bestaat UIT een band voor het uiteinde en een in het midden van elke paal.

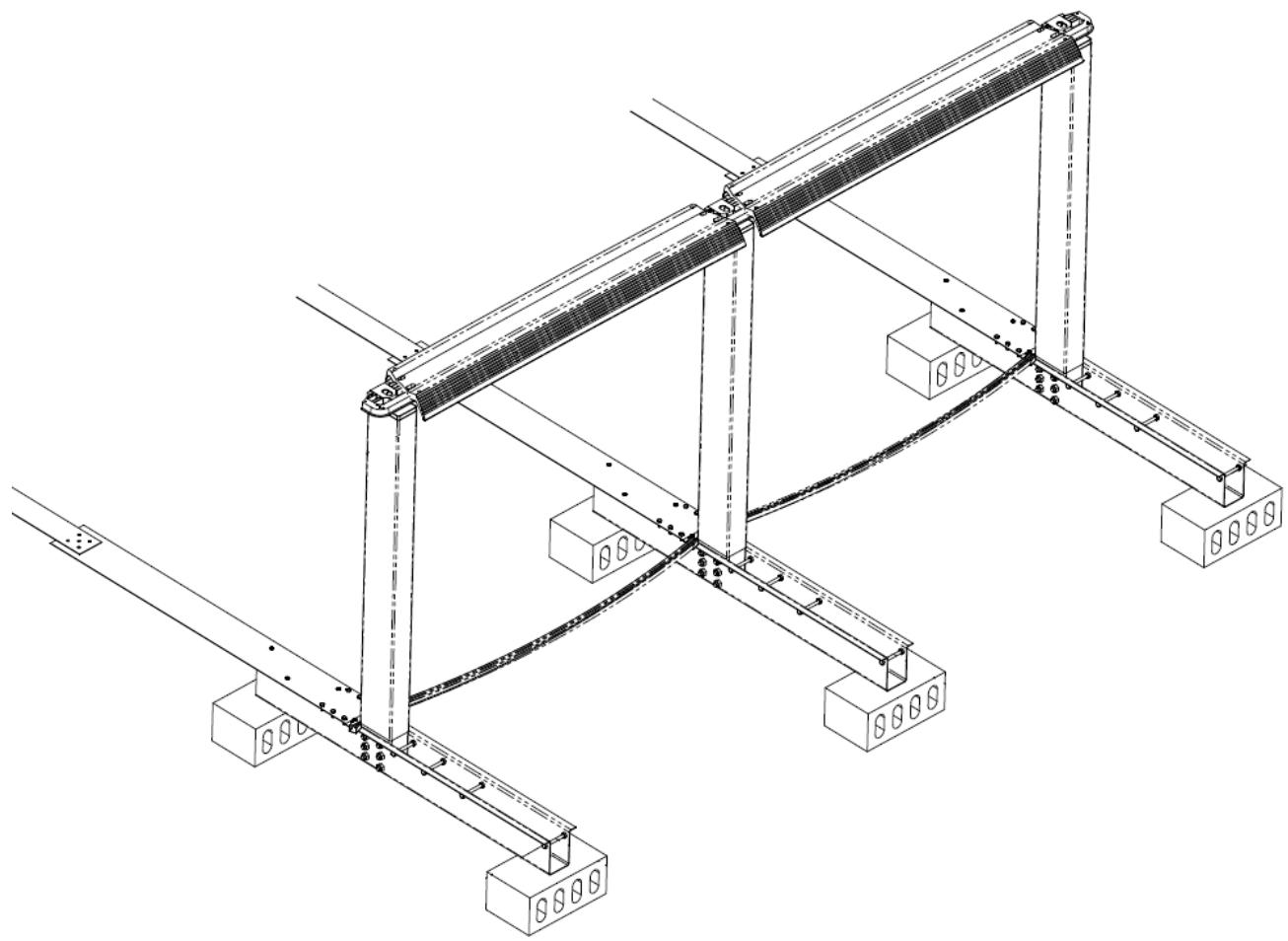

9. Assemblage van de structuur

Bevestig de bovenste plaatjes op de steunbalken om te controlleren of de afstand en uitlijing goed zich,plaats de randen zonder deze vast te zetten en stek de onderste rails erin. Assembleer daarna de drukplaten en bedek.Deze met zand:

Controleer heel nauwkeurig de afstand tussen alle palen (maat S in hoofdstuk 7.1) en of dele goed waterpas staan. Ook moet worden gecontroleerd of ze onderling waterpas staan.

Als de uitlijing goed is, controller dan of de diagonalen gewijk zijn.
Vul de sleuven met een beetje zand als het stuttenkaar is.

Assembleer daarna de drukplaten en bedek unde met zand:

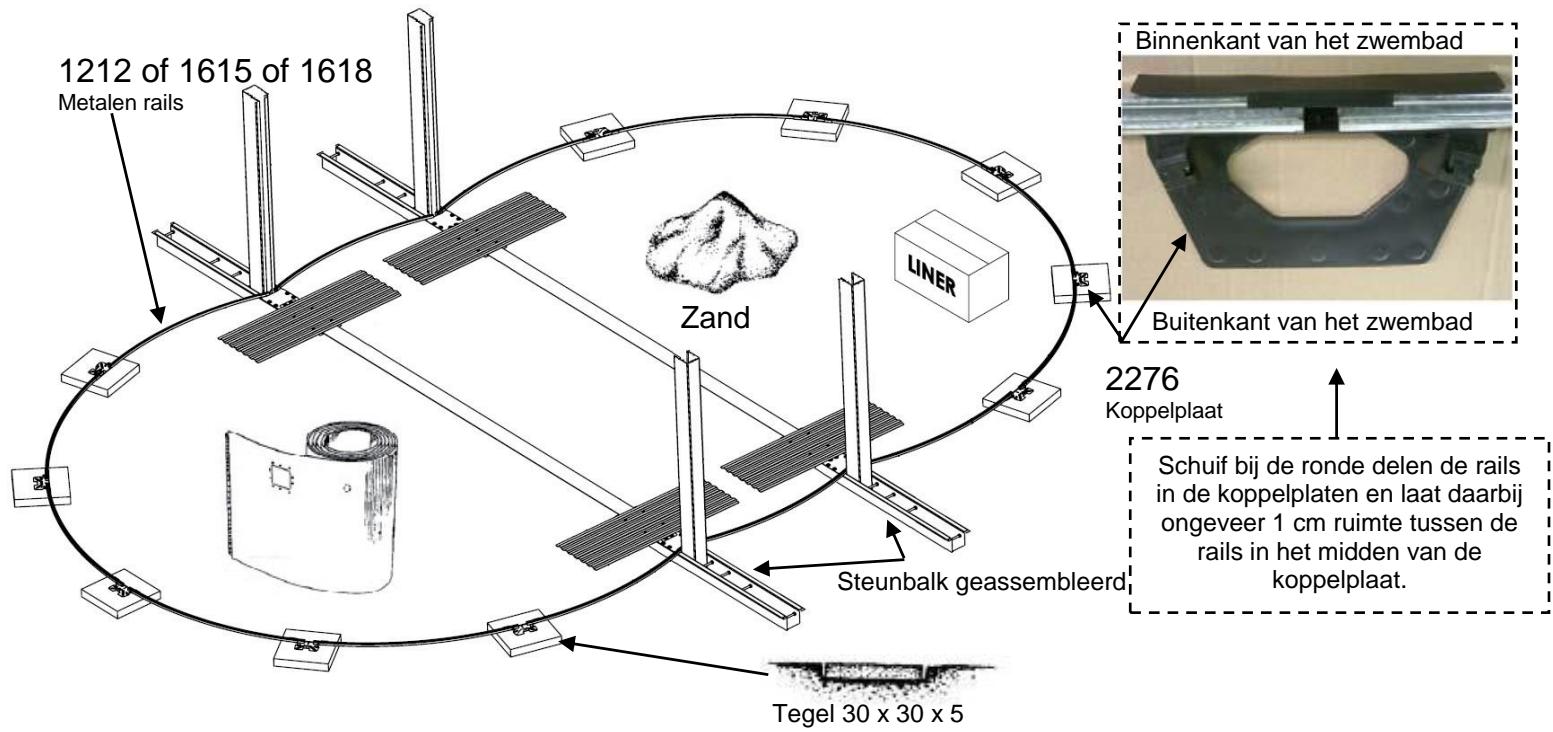

10. De onderrails assembleren

Wanner het zwembad Niet op een betonplaat komt te staan,plaats dan op de afgeronde delen een tegel van ongeveer 30× 30 x 5 cm op elk verbindingspunt van de onderrails. Deze tegels要去en zo liggen dat hun bovenkant precies gelijk ligt met het niveau van de bodem.

LET OP: Het is belangrijk dat het verbindingsplaatje met zich hele oppervlak rust op een platte tegel. Door het gebruik van een tekleine tegel of het ontbreken waarvan kan de installmentie ongeschikt worden of het zwembad verzakken.

Leg de wand binnen de omtrek van het zwembad voordat u de onderste rails in de ronde delen van het zwembad assemblert.

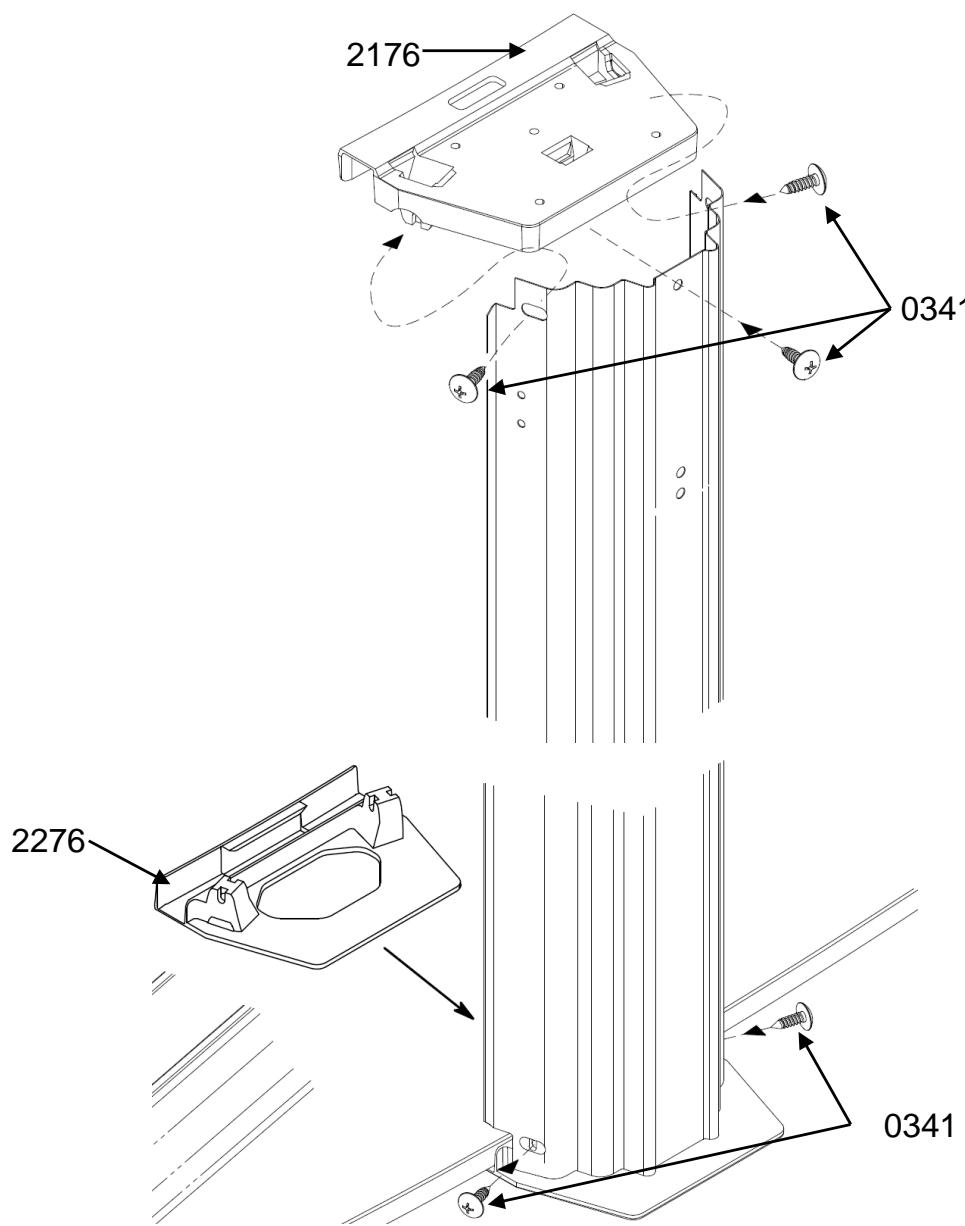

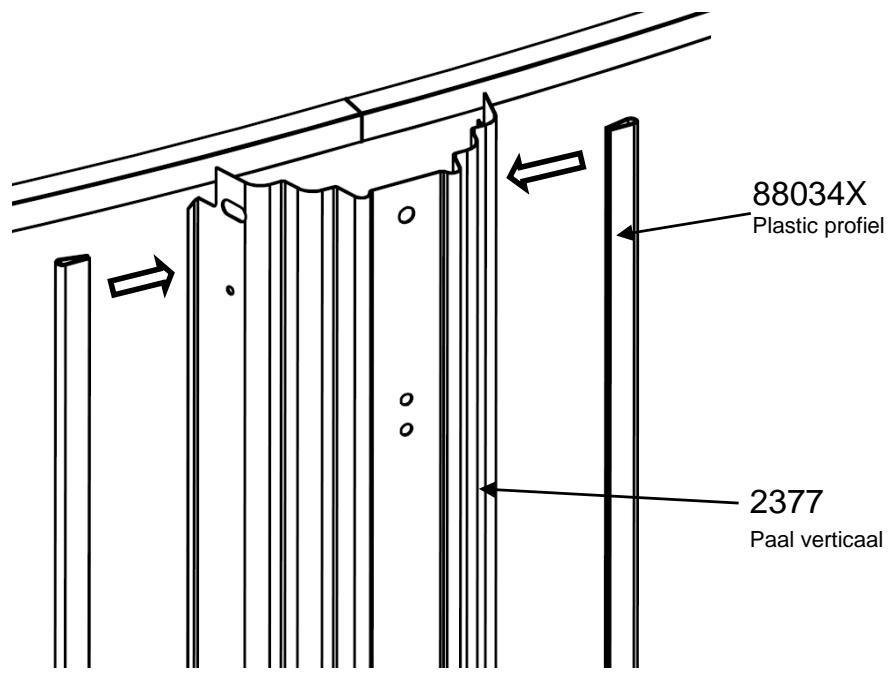

11. Montage van de plastic profielen op de palen

Monteer eerst de plastic profielen op de palen voordat u de palen in de ronde delen gaat plaatsen (let op: er zichn 2 soorten palen: voor het ronde en voor het rechte gedeelte).

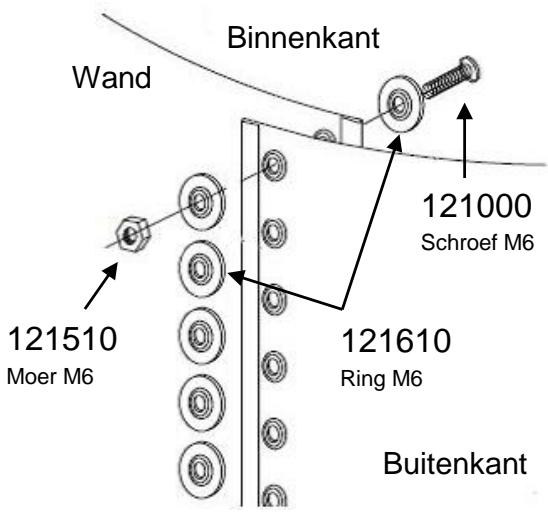

12. De wand installeren

LET OP: Een slecht gemonteerdeplaat kan verzakking van het zwembad veroorzaken. Probeer deplaat Niet te installereren als het waait.

OPMERKING:Bij sommige zwembadmodellen van groot formaat bestaat de wand uit twee halve wanden zoday deze gemakkelijk ter hanteren+zijn (bij bepaalde afmetingen kan de wandeer dan 100kg wegen).Dit verandert niets aan de installmentiewijze van de wand.

Gebruik de zwembadladder om tijdens installment het zwembad in en uit te gaan. Haal de wanduit de doos en leg deze op het karton of op een plank om het uitrollen te vergemakkelijken.

Let erop dat de uitsparing voor de skimmer aan de bovenkant van deplaat komt te zitten. Deze uitsparing要去 geplaatst wordenegenover de overheersende windrichting, zDat de wind de vuiddeeltjes waar de skimmer blaast.

Ook is het aan te bevelen om deplaat zodanig te plaatsen dat de uitsparingen voor de skimmer en de inlaat op een rond deel van het zwembad zitten en Niet op eenrecht deel. Schuif om te beginnen deplaat in de groef van het profiel en ga verder tot de hele planta is uitgerold.

Begin in het midden van een koppelplaat zodate de bevestiqingsbauten worden verborgen achefter een verticale staander. Bevestig de uiteinden van de planta aan elkaar met schroeven, moeren en ringen. De schroefkoppen要去en aan de binnenkant zitten en de moeren aan de buitenkant. Zorg ervoor dat u alle boutgaten gebruikt. Het is heel belangrijk dat de bouten goed vastgedraaid worden om een stevige aansluiting te krijgen. Plak een beschermende strook (zelfklevend) op de schroeven aan de binnenkant van het zwembad ter bescherming van de liner.

BELANGRIJK: Vergroot de stabiliteit en stijfheid van deplaat door provisorisch de bovenste metalen profielen en de verticale palen teplaatsen (van het Ronde deel) verwijl u vordert. Zet de palen aan de onderkant met 2 schroeven vast op hun koppelplaat en zet ze aan de bovenkant vast aan hun koppelplaat met 3 schroeven zonder.Deze vast te draaien.

HET VLOERKLEED OF VILT VAN GEOTEXTIEL PLAATSEN (let op: in sommige sets is het vloerkleed Niet inbegren)

Het is belangrijk om een heuvel van 8 tot 10 cm waar zand aan te brengen op de binnenomtrek van het zwembad, vooral langs de zijkanten van het zwembad en om de hele bodem van het zwembad te bedekken met een laag zand van 5 cm. Het zand voorkomt dat de liner onder de plaat schuift en beschermt hem gegen de uitspringende delen van het frame van het zwembad die de liner zouden konnen perforeren (met name de drukplaten en de bouten van de banden要去en volledig bedekt worden).

Bedek de op deze wijze voorbereide grond met vilt van geotextiel dat 10 tot 12 cm opstaat gegen de wand. Plak het vilt op enkeleplaatsen op de wand met dubbelzijdig plakband. Het vilt van geotextiel voorkomt dat er onder de liner paddenstoelen gaan groeien

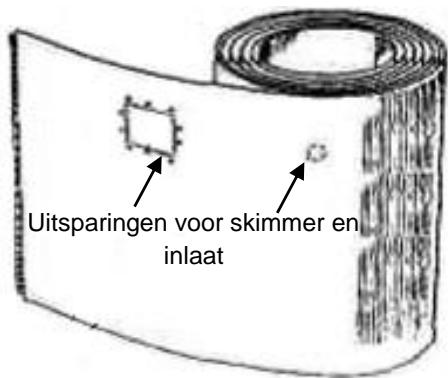

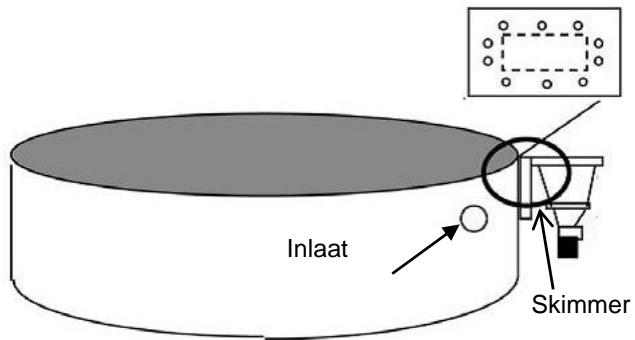

UITSPARINGEN MAKEN IN DE WAND

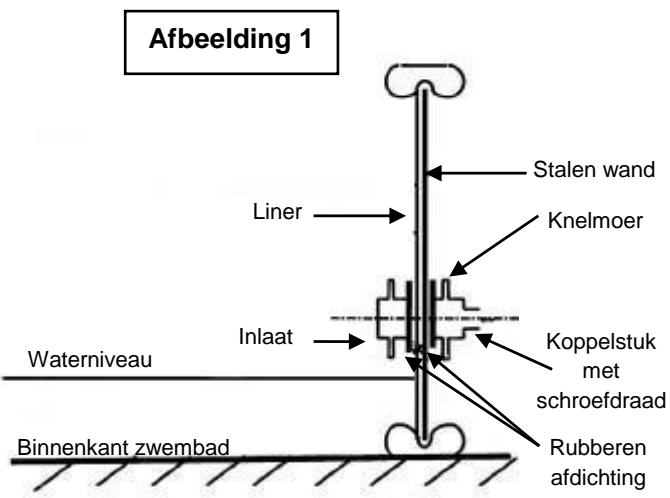

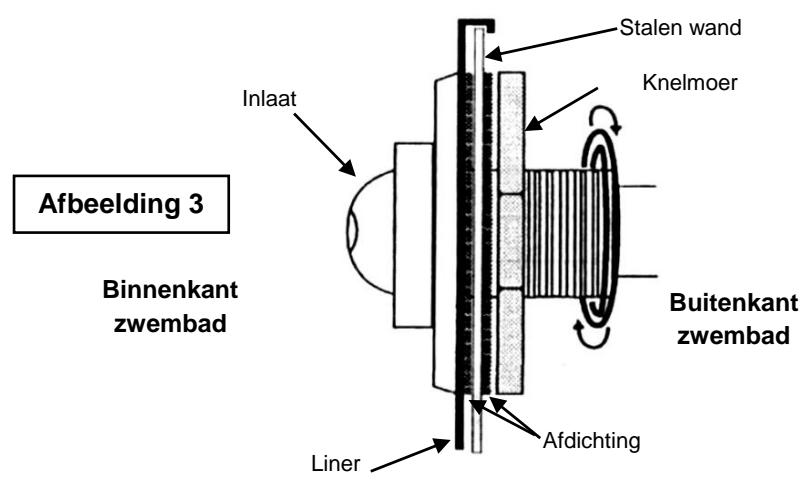

Maak na de montage van de wand de uitsparingen voor de skimmer en de inlaat met behulp van een plaatschaar of een snijtang. Vijl de uitsparingen en breng een antiroestmiddel aan op de uitsparingen. Wij raden u aan om handschoenen te dragenijdens het uitvoeren van deze handeling.

OPMERKING:Maak in geval van wanden die uit twee halve wanden bestaan slechts een uitsparing in een halve wand en plank beschermende tape (zelfklevend) op de binnenkant van de Niet-gebruekte vooraf aangebrachte uitsparing om de liner te beschermen.

13. De liner installeren (uit te voeren met blote voeten)

LET OP: Deze handeling is delicaat en要去eer voorzichtig worden uitgevoerd.

Wij raden u aan de liner teplaaten als de buitentemperatuur ligtussen 18 °C en 25 °C. Gebruik de zwembadladder om tijdens installment het zwembad in en uit te gaan. Vouw de liner in het zwembad uit en spreid hem goed uit tot de randen van het zwembad. De kant waar de lasnaden glad+zijn, is de binnenkant van de liner.

Verwijder eerst 2 of 3 rails aan de bovenkant in de gebogen gedeelten en trek de rand van de liner op tot 10 à 20 cm boven de buitenste rand. Zet hemijdelijk vast met wasknjpers of de waaroor bestemde rails. Span de liner Niet te veel. Om dit te bereiken moet u met uw voeten de bodem van de liner maar de basis van de plaat duwen. Doe aan de overkant hetzelfde en op nog twee plekken. Hierdoor kunt u controleren of de liner goed gecentreerd is. Er mooten geen dwarsvouwen in zitten. Ga verder met het optrekken van de liner rond de hele omtrek van het zwembad en zet hem vast met andere knijpers.

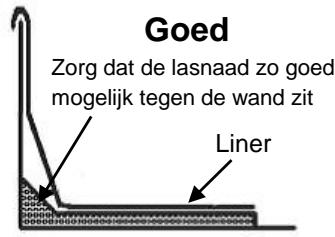

Belangrijk!!!

De liner要去 beslist gegen de bodem liggen voordat het zwembad bevuld worden.

14. Het vullen van het zwembad

LET OP: Gebruik geen opgevangen water (putten, rivier ...)

Vul het zwembad eerst met 1 of 2 cm water. Spreid de liner goed uit over de bodem en werk de fouwen weg door ze met platte handenweg te 'wrijven' vanuit het midden van het zwembad waar de rand, tot ze helemaal weg+zijn.

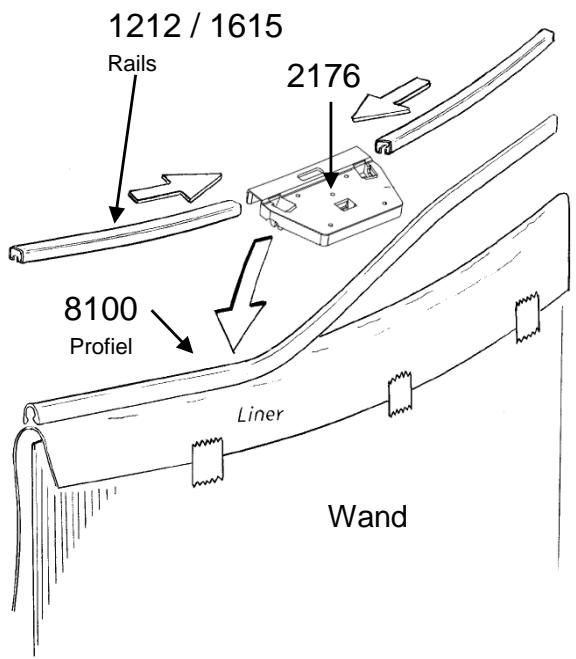

Wanner de liner op+zijn plaats zit, kunt u de plastic en metalen profielen en de koppelplaten gaan monteren. Snijd het overschot van het的那一 ste plastic profiel eraf. Installer de bovenste rails. Deze要去en loodrecht boven de onderste rails zitten. Klap de koppelplaten zonder deze vast te zetten over de rails.

Blijf bij of in het zwembad tot het water 20 cm hoog staat. Zet vanaf de binnenkant deplaat met behulp van tikjes gegen de onderkant op de op de grond uitbezette lijn. In stadium kutn u, als de liner goed gespannen is, de verbindingsplaatjes definitief bevestigen door de bevestigingsschroeven vast te draaien.

Maak voordat u het zwembad helemaal vult uitsnijdingen in de liner voor de installmentie van de skimmer en de inlaat (zie hoofdstuk 16: "Filtrering").

15. De randen en de afdekkingen installeren

De randen haben een montagerichting. Het breedste vlak要去 zich aan de buitenkant bevinden.

De randen worden:tussen de palen geplaatst.

Elk uiteinde van de rand worden met schroeven bevestigd op eenplaatje aan de bovenkant of een koppelplaat. Het kan nodig+zijn om de poten voorzichtig maar links ofaar rechts te verplaatsen om de rand te installereren. Blokkeer de schroeven pas als ze allemaal op hun plaats zitten.

Plaats de gecentreerde afdekstukken over de uiteinden van de randen. Het smalle deel van het afdekstuk bevindt zich aan de binnenkant van het zwembad.

LET OP: De afdekkingen van de Ronde en rechte delen verschillen van elkaar.

Ronde gedeelte

16. Filtering

BELANGRIJK: Alle filtersystemen voldoen aan de Franse installationenorm NF C 15-100 waarin is bepaald dat elk elektrisch apparatusat dat zich op minder dan 3,50m van het bassin bevindt en vrij toegankelijk is op zeer lage spanning (12 V) gevoed moet worden. Elk elektrische apparatusat dat gevoed worden op 220V 要去 zich op ten minste 3,50m van de rand van het bassin bevinden. Dit betekent dat: bij een filtrering het apparatusat geinstalleerd moet worden op meer dan 3,50m van het zwembad;

de transformator voor een filtrerende skimmer (volgens de sets) zich op meer dan 3,50m van het zwembad要去 bevinden.

OPMERKING:Alle bedrade aansluitingen要去en gemonteerd worden met teflon, dat opgerold要去 worden gegen de schroefrichting in

Vraag de fabrikant om advies voor elke wijziging van een of meer onderdelen van het filtersystem.

Houd u, afhankelijk van het gebruike filtermedium, aan de hiernaast vermelde hoeveelheden voor de vulling van het vat.

Grootte filter	Zand	Aqualoon-bol
Filtrering 4 m3/u	20 kg	560 g
Filtrering 6 m3/u	35 kg	980 g
Filtrering 8 m3/u	75 kg	2.100 g
Filtrering 10 m3/u	75 kg	2.100 g
Filtrering 12 m3/u	75 kg	2.100 g

ZIE VOOR DE MONTAGE VAN HET FILTERGEDEELTE DE DAARBIJ BEHORENDE GEBRUIKSAANWIJZING DIE ZICH BEVINDT IN DE DOOS MET HET FILTER.

16.1. De inlaat plaatsen

Tijdens de montage van het zwembad dat gefilterd worden de wand heb,要去en de volgende handelingen worden uitgevoerd:

■ Wanner het waterniveau van het zwembad tijdens het vullen 5 of 6 cm onder de inlaat staat, installer们都 dan als volgt (afbeelding 1).
■ Snijd het stuk liner dat voor de inlaat zit weg met een cutter (afbeelding 2) en vouw de afgesneden randen terug op de wand. U kunt waar bij een plat stuk hout gebruiken dat u aan de achterkant van deuitsnijding gegen de liner duwt.
- Plaats vanaf de binnenkant van het zwembad de rubberen afdichting en de inlaat (afbeelding 3) en draai de knelmoer aan de buitenkant van het zwembad vast.
Draai het koppelstuk of de afsluiter vast (afhankelijk van het model).
Plaats de buis met ringen en de klembeugel.
■ Verbind de buis met ringen met de klep (retour zwembad) van de filtrering (schroefverbinding met teflon en klembeugel).

Afbeelding 2

16.2. e skimmer plaatsen

Monteer de skimmer als het waterniveau van het zwembad zich 5 of 6 cm onder de skimmer bevindt en gebruik het type afdichting dat bij uw skimmer zit (enkel of dubbel). (Afbeelding 4):

■ Zoek de voorgestanse gaten door op de liner te drukken (bijvoorbeeld met de dop van een balpen).
■ Prik deze gaten door met een kruskopschroevendraier.
- Plaats de rubberen pakkingen volgens schema 4.
- Plaats de flens (of omlijing) op de rubberen pakking.
Schroef de flens op deplaat.
Zet het koppelstuk met schroefdraad of de afsluiter (afhankelijk van het model) vast met teflon, buis en klem vast op de skimmer.
■ Snijd de liner die de skimmer verspert vanaf de binnenkant van het zwembad weg.
Sluit de buis met ringen van de skimmer aan op de filterpomp.
Laat het waterniveau stijgen tot halverwege de skimmer.
- Controller de waterdichtheid en draai zo nodig de schroeven vaster.
■ De definitieve waterdichtheid worden pas bereikt als alle schroeven langzamerhand en regelmatig opnieuw�n aangedraaid.

Draai de schroeven de waarop volgenderagen opnieuw vast om een definitieve afdichting te bereiken.

LET OP: Draai de schroeven van de skimmer en de inlaat pas vast als het water enkele centimeters onder de te monteren onderdelen staat en Niet eerder. De liner要去 namelijk goed gespannen zijn door de waterdruk.

17. Adviezen voor onderhoud en gebruik

Het Niet-naleven van de onderhoudsvoorschriften kan ernstige risico's opleveren voor de gezondheid, met name voor die van kinderen.

FILTERERING

Om zwevende deeltjes te verwijdenen is een goede filtrering onmisbaar. Tijdens het gebruikszeioen van het zwembad moet het filtersystem verplicht elke dag voldoende in werkung worden gesteld omervoortzorgen dat ten minste eenmaal per 24 uur het hele watervolume ververst worden (de minimum duur voor de filtrering hangt af van de watertemperatuur). Het worden aangeraden om de filtertijd op te splitsen in 2 perioden (een 's ochtends en een 's avonds).

Binnenmaat wand =>	4,85 x 3,60 m		6,10 x 3,60 m		7,30 x 3,60 m		7,6 x 4,6 m	9,20 x 4,60 m
Watervolume	19 m³		24 m³		29 m³		37 m³	45 m³
Filtercapaciteit	4 m³/u	6 m³/u	4 m³/u	6 m³/u	6 m³/u	8 m³/u	8 m³/u	10 m³/u
Duur filtrering per dag	4.45 uu	3.15 uu	6 uu	4 uu	4.50 uu	3.30 uu	4.30 uu	3.45 uu

Het is verplicht:

• te controleren of de aanzuigopeningen Niet geblokkeerd zich.
  ■ beschadigde elementen te verrangen. Gebruik alleen onderdelen die goedgekeurd zich door degene die verantwoordelijk is voor het op de markt brengen van het product.
  ■ de filtrering stop te zetten als er onderhoud worden uitgevoerd aan het filtersystem.
  ■ regelmatig de mate van verstopping van het filter na te gaan.
  Zie de meegeleverde handleiding van het filter voor het onderhoud en het gebruik van het filtersystem.
  Het vulniveau te controleren.

ACCESSIONS

De volgende accessoires zijn onmisbaar voor een goed onderhoud van uw zwembad: accessoires voor het oppervlak (bijvoorbeeld: schepnetje), accessoires voor de bodem, accessoires voor controle en reparatie (bijvoorbeeld: reparatieset).

Reinig voor het gebruik van een robot het filtermedium in uw filtersystem. Zie de bij uw filtersystem meegeleverde instructies.

Controller ook het benodigde filtervermogen voor een goede werkung van dit accessoire.

CHEMISCHE BEHANDELING

er zijn 3 handelingen nodig voor de behandeling van het water:

■ Aanpassing van de pH-waarde van het water met behulp van een analyseset en een pH-corrector. De pH-waarde (potential of hydrogen) geeft aan of en in welke mate het water zuur of basisch is. Het is ideaal als het zwembadwater een pH-waarde heeft dat zo zich可能导致 bij dat vanTRAANVocht ligt, namelijk 7,4.
Algen bestrijden met een anti-algenmiddel.
Desinfectie van het water met behulp van gechloreerde producten om micro-organismen te vernietigen.

Deze behandelingen en controles moeten ten minste eenmaal per week worden uitgevoerd om een goede waterkwaliteit te waarborgen.

Producten voor waterbehandeling moeten droog worden opgeslagen in een geventileerde ruimte en buiten bereik van kinderen.

LET OP:

Doe nooit chloor of een ander product direct in het zwembad, dit kan de liner beschadenig.

ADVIEZEN:

Zet aan de voet van de ladder een bak met water, zodate de voeten afgespoeld worden voordat u het zwembad in gaat.
Een thermisch dekkeed (dekkleed met luchtbellen) stelt u in staat om optimaal te genieten van uw zwembad, want dit verwarmt het water, voorkomt warmteverlies in de nacht en voorkomt dat bladeren en insecten in het water vallen en dat de chloor verdampt.
Duik Niet en loop Niet op de randen.

Het worden aangeraden om het zwembad zo ver te vullen dat het waterniveau ten minste halverwege de skimmer staat. Het worden afgeraden om het zwembad—helemaal leeg te lately lopen. Wanner der absolut neutzakelijk is mag het leeg lately lopen Niet worden uitgevoerd bij sterke wind en dit moet zo snel möglichk worden gedaan. Laat het zwembad Niet longer dan 24 paur leeg, want daardoor kan de liner krimpen.

Bijzondere gevalen en de behandeling waarvan

Uw zwembad is uitergerust met een fysiek filtersystem dat bedoeld is om verontreinigingen zoals insecten, haren, bladeren te verwijderen. De chemische behandeling in aanvulling op de fysieke behandeling is onmisbaar voor het in goede staat honden van het zwemwater. Bij een normale werkking is een wekelijke reiniging voldoende. U kut echter ongebruiklijke problemen gegenkomen die u kut oplossen door de aanbevelingen in de tabel hieronder op te volgen.

WATERBEHANDELING: problemen en oplossingen
Problemen	Oorzaken	Oplossingen
• Troebel water	Hard water en aanwezigheid van zwevende deeltjes	Pas de pH-waarde aan Doe een vlokmiddel in de skimmer ofrechtstreeks in het bassin Was het filter (stand BACKWASH) totdat het� de riolering afgevoerde water schoon is voor een zandfilter.
• Chloorgeur • Irritatie van ogen en neus	Te hoge pH-waarde Te hoog chloraminegehalte	Pas de pH-waarde aan. Geef het water een chloroost. Voer een filterwassing uit.
• Groen water • Gladde wanden en bodem • Bruin water	Groen water: algengroei. Bruin water: aanwezigheid van organisch materiaal.	Borstel de wanden en het skimmermandje. Pas de pH-waarde aan. Voer een schokbehandeling uit met het geschikte middel en was het filter (zie handleiding van het filter)
• Ruwe wanden	Hard water	Verwijder de aanslag met een bezem of robot. Maak het bassin schoon en ontkalk het filter met geschikte middelen. Pas de pH-waarde aan. Voeg een middel toe om de waterhardheid te regelen.
• Zwarte waterlijn	Aanwezigheid van vet en aanslag op de waterlijn.	Reinig de waterlijn met een speciaal product. Vlokmiddel toevoegen.

18. demontage van het zwembad

Wij raden u ten zeerste af om het zwembad te demonteren. Indien dit城县 absoluutoodzakelijk is en u gedwongen bent het zwembad te demonteren, ga dan in de omgekeerde volgorde te werk als bij het monteren.

LET OP: Til de liner nicht op als keine nog gezuld is met water.

Neem voor het demonteren van het zwembad de volgende voorzorgsmaatregelen:

Maak het zwembad leeg door middel van overhevelen met een buis of met de pomp van de filtrering.
Was alle onderdelen met een sopje.

Gebruik geen producten die soda bevatten om de LINER te wassen.

Spel alle onderden met een waterstraal en droog ze af (reinig de liner alleen in het zwembad, om doorboring te voorkomen;\ deze dienen zo snel möglich in de schaduw te worden gedroogd. Stel de liner Niet langdurig bloot aan de lucht).
■ Bij een ongeluk (gat in de liner) kan deze gemakkelijk gerepareerd worden, zichs onder water, met een speciale reparatieijm voor liners.
Doe goed gedroogde liner (zonder hem met talkpoeder te bestrooien) in een ondoorzichtige plastic zak en doe deze in een gesloten doos. Sla de liner op een droge, vorstvrijpelek op zonder knaagdieren en vermijd elk contact met een warmtebron.
■ Rol de metalen wand op zonder hem te fouwen en houd hem bij elkaar met een touwtje.

19. Veiligheidsadviezen

Deeiligheid van uw kinderen is in uw handen!

Het risico is het grootst bij kinderenjonger dan 5aar. Ongelukken gebeuren Niet alleen bij andere! Zorg dat u voorbereid bent!

Laat een kind nooit alleen in de buurt van water. Houd uw kind.altijd in het oog. Verbied de toegang tot het bassin in geval van beschadiging van het filtersysteme of de filtersystemen.

Herhaling van enkele elementaire veiligheidsregels, houd toezicht en handel:

■ Kinderen要去en constant in de gaten worden gehonden.
Wijs een persoon aan als verantwoordelijk voor de veiligheid.
Zorg voor meer toezicht als er Meerderere personen in het zwembad+zijn.
Laat een kind nooit alleen in de buurt van een zwembad.
Laat een kind dat Niet kan zwemmen nooit zonder toezicht van volwassenen.
Laat een kind nooit alleen zwemmen.
Stel het gebruik van een persoonlijk driijfmiddel verplicht (voor iemand die Niet kan zwammen).
Laat uw kind passende zwembandjes of een zwemriem dragen als het in de buurt van het zwembad is.
Zorg voor zwembanden en haken naast het zwembad.
Leer uw kinderen zo vroeg möglichk zwemmen.
Maak de nek, Armen en benen nat voordat u het water ingaat.
Ga nooit abrupt het water in, vooral Niet na een maaltijd, langdurig zonnebaden of intensieve inpanning.
Leer de levensreddende handelingen en vooral de op kinderen gerichte handelingen.
Verbied duiken en springen in het zwembad.
■ Verbied rennen en wilde spelletaljes in en om het zwembad.
- Loop nicht op de randen en ga er nicht op zitten.
Klauter nicht langs de wand.
- De ladder要去en stevige ondergrond en altijd waterpas staan.
Het gezicht要去alijdnaar deladder gericht+zijnalsu het zwembad in ofuit gaat.
- Gebruik de ladder nooit voor andere doeleinden dan waarvoor hij bestemd is, namelijk het zwembad in en uitgaan. De ladder is nicht gemaaakt om van af te duiken of springen.
Buiten de zwemperioden要去 deladder verwijderd worden.
Laat geen spelgoed in het zwembad of in de buurt ervan liggen als hierop geen toezicht is.
- Controller periodiek of alle onderdelen van het zwembad nog in goede staat verkeren (voorbeeld: sporen van roest op moeren en schroeven). Draai schroeven en moeren wee aan of verrang deze indien nodig.
Wijzig nooit onderden, verwijder nooit onderden en boor nooit gaten in het zwembad.
Zorg ervoor dat het water alsijd helder en gezond is.
Laat het filtersystemeertietwerkenalshetzwembadingebruikis.
■ Volnauwgezet de richtlijnen voor installatione op en houd u aan de Voorzorgsmaatregelen voor veilig gebruik en opslag die vermeld zijn op de verpakking van de onderhoudsmiddelen.
Slade producten voor waterbehandeling op buiten het bereik van kinderen.
Leer de noodnummers uit uw hoofd en vermeld deze in de buurt van het zwembad (voor Nederland: 112 nooddiensten antigifcentrum).
Zorg voor een telefoon binnen handbereik in de buurt van het zwembad en houd uw kinderen in het oog verwijl u aan de telefoon bent.
■ Verbied de toegang tot het bassin in geval van beschadiging van het filtersysteme of de filtersystemen.

Wij raden u aan de toegang tot het afgewerkte bassin te beveiligden met een beschermingsmiddel. De hieronder genoemde voorzieningen konnen bijdragen aan de veilighheid. Ze verrangen in geen geval toezicht van nabij.

■ Beveiligingshek (volgens Franse norm NF P 306), waarvan de toegangspoort steeds gesloten is (een heg kan bijvoorbeeld nicht worden gezien als een hek).
■ Afdekzeil (volgens de Franse norm NF P 308) of handmatige of automatische beschermingskap (volgens de Franse norm NF P 309), correct geplaatst en vastbezet.
■ Elektrische bewegings- of valsensor (volgens de Franse norm NF P 307), in werkung en operationeel.

In geval van een onceval:

Haal het kind zo snel mogelijk uit het water.
■ Bel onmiddelijk de hulpdiensten en volg de gegeven adviezen op.
Vervang natte kleding door warme dekens.

20.Adviezen voor overwintering

Maak uw zwembad nicht leeg.
■ Verwijder drijvende vuildeeltjes (blaadjes, takjes, insecten, enz.) met een schepnetje.
■ Reinig de bodem van het zwembad met een zuigborstel (of venturi).
- Controller de pH-waarde met een controleset en pas doit zo nodig aan.
Voeg een overwinteringsmiddel toe waar gelang het volume van het zwembad (zie de aanwijzingen op het etiket van het product).
Laat het filter onceveer 4aar draaien.
Laat het waterniveau zakken tot onder de opening van de skimmer.
Laat de filtergroep zorgvuldig leeglopen (pomp en vat) en berg.Deze vorstvrij op.
Doe een aflsuitdop op de inlaat en ontkoppel de buizen (product nicht meegeleverd in de set).
Leg drijvers op het water (niet inbegrepen).
Dek het zwembad af met een winterdekzeil.

OPMERKINGEN: Als u het zwembad Niet afdekt en het water bevriest, breek dan nooit het gevormde ijs. Bij strenge vorst kunt u een vrijd voorwerp in het zwembad leggen om de druk door de ijsvorming te verminderen.

21.Garantie

Op once zwembaden zit 2aar garantie op de structuur en accessoires gegen alle fabricagefouten onder normale gebruiksomstandigheden en nicht op slijtageonderdelen.

Deze garantie is beperkt tot de verwangbing bij uw dealer van de onderdelen waarvan erkend is dat deze defect zijn.

Bij de liners geldt alleen een garantie van tweeJA op lasfouten (loslaten van de Ijm). De garantie geldt nicht voor gaten die vaak te wijten zijn aan een verkeerde hantering tijdens de montage of een onjuist gebruik van de behandelingsmiddelen. Problemen met poresheid en verkleuring zijn te wijten aan een verkeerd of Niet goed aangepast gebruik van behandelingsmiddelen. Op de filters zit tweeJA garantie onder normale gebruiksomstandigheden en mits de montagehandleiding gevolgd wordt; de garantie geldt nicht voor pakkingen en slijtageonderdelen.

Het is nicht möglichk om het oorspronkelijke product te wijzigen. Gebruik alleen originele verrangende onderdelen van TRIGANO

JARDIN. Neem voor vragen aan de klantenservice contact op via het volgende adres: http://sav.triganojardin.com

BELANGRIJK! Voor de geldigheid van de garantie moet u het bewijs van aankoop bewaren met de stempel van de verkoper evenals de aankoopdatum en het kwaliteit'scontrolleformulier. Het is verplicht om alle beschadigde onderdelen zo snel möglich te verrangen. Gebruik alleen door TRIGANO JARDIN goedgekeurde onderdelen.

IMPORTANT

Wij bedanken u voor en feliciteren u met de aankoop van een zwembad van TRIGANO PISCINES.

Dit zwembad garandeert u een uitzonderlijk goede kwaliteit en betrouwbaarheid en wij hopen dat het aan uw verwachtingen zal voldoen.
